Energiaoszlop négy üresegységgel, magassága 1400 mm Energiaoszlop négy üresegységgel, magassága 1600 mm
|
|
- Kristóf Papp
- 8 évvel ezelőtt
- Látták:
Átírás
1 Szerelés útmutató Energaoszlop négy üresegységgel, magassága 1400 mm /27/28 Energaoszlop négy üresegységgel, /27/28 Energaoszlop hat üresegységgel, /27/28 Energaoszlop fényelemmel és három üresegységgel, /27/28
2 Tartalomjegyzék Készülék leírás... 2 Készülékábrázolás... 3 Az energaoszlop felállítása... 3 Szabad készülékegység felszerelése... 4 Az energaoszlop csatlakoztatása... 5 Vlágítóeszköz beépítése/cseréje... 6 Lamellák behelyezése... 6 Műszak adatok... 7 Garanca... 7 Készülék leírás Energaoszlop a kültérre porszórt alumínumból. A szabad üresegységek tetszőlegesen felszerelhetők pl. a kaputelefon rendszer komponensevel a TX_44 kapcsolóprogramból, vagy más funkcókkal a TX_44 kapcsolóprogramból ll. a System 55-ből, mnt például automata kapcsolóval, vagy kulcsos kapcsolóval. A fényelem felület- és tájékozódás vlágításként szolgál, pl. a bejárat tartományban. A Gra energaoszlop különböző kvtelben, tszta fehér, antract és alu színben kapható. Például mnt: Energaoszlop négy üresegységgel, magassága 1400 mm Rendelés sz /27/28 Energaoszlop négy üresegységgel, Rendelés sz /27/28 Energaoszlop hat üresegységgel, Rendelés sz /27/28 Energaoszlop fényelemmel és három üresegységgel, Rendelés sz /27/28 2
3 Készülékábrázolás Az fényelem kvtelű energaoszlop példáján,, ábrázoljuk az energaoszlop alapvető felépítését: (1) Fedél (2) Fényelem fényszóró-lappal (3) Szabad készülék-egység TX_44-kerettel (4) Oszlop alumínumból (5) Oszlopláb acélból Az energaoszlop felállítása Fgyelem Elektromos készülékek beépítését és összeszerelését csak elektromos szakember végezhet. Az energaoszlop közvetlenül a szlárd alapra, mnt pl. fundamentum lesz felállítva A rögzítőlyukak fúrása A felszerelés ellőtt először a három rögzítőlyukat kell fúrn. A nagy emelőhatás matt az oszloplábat a mellékelt nehézterhelésű tplkkel kell felszereln. Ehhez fontos, hogy a furatok abszolút függőlegesen és pontosan legyenek fúrva. Használja ezért a mellékelt fúrósablont. 5 Ápolás utasítás Csak szappanos vízzel, vagy oldószermentes, nem karcoló tsztítószerrel tsztítsa az energaoszlopot. Tpp a pontos fúráshoz Megakadályozhatja a fúró félrementét azzal, hogy először egy rögzítőlyukat fúr és egy csavarral rögzít a fúrósablont a talajon. 1. Fúrja elő a rögzítő-lyukakat a fúrósablon segítségével ksátmérővel (kb. 8 mm). 2. Fúrja fel a lyukakat 12 mm-re. 3. Távolítsa el a fúrás porát a lyukakból. 4. Csavarja a hatlapfejű csavart (M8 x 55) alátéttel a nehézterhelésű tplbe ütközésg. 3
4 Szabad készülékegység felszerelése 5. Üsse be a tplt a furatba amíg a felülettel egy síkban van. 6. Feszítse elő a tplt a hatlapfejű csavarral, a tplkötés terhelhetőségének a bztosításához. 7. Csavarta k a hatlapfejű csavart a tplből. Az oszlop felállítása Kondenzvíz-nyílás Az energaoszlop felszerelése előtt nyssa meg a kondenzvíz-lefolyót az oszlop hátoldal alsó végén. Törje k ehhez a nyílást és sorjátlanítsa reszelővel. 8. Vezesse át a tápvezetékeket (pl. feszültségellátás) az oszloplábon. 9. Szerelje fel az oszloplábat a melléklet süllyesztettfejű csavarral (M8 x 70). 10.Vezesse a tápvezetékeket a mellékelt elágazódobozokba és csatlakoztassa a készülékegységekhez ért köpenyvezetékeket. 11.Csatlakoztassa a fényelemet (ha van) 12.Kösse össze az energaoszlop földelővezetékét az oszlopláb földelő-kapcsával. 13.Állítsa az energaoszlopot az oszloplábra és rögzítse a három belső kulcsnyílású csavarral (M8 x 14). 14.Helyezze be a fényelemmel ellátott energaoszlopba a vlágítóelemet. 15.Helyezze fel az oszlopfedelet és rögzítse mndkét fedélcsavarral (Kereszthorony süllyesztett fejjel, B3,5 x 9,5). Oszlop fényelem nélkül A fényelem nélkül oszlopoknál először fel kell szereln mnden késszüléket és TX_44- fedőkeretet, melőtt a oszlopfedél felkerülne. Az oszlop cseppállóságának bztosítására a TX_44- fedőkeret felső élének egybevágónak kell lenn afelső oszlopéllel. Beépítés ajánlás Készítse elő az energaoszlopot a műhelyben: Szerelje fel a készülékeket és fektesse a megfelelő köpenyes vezetékek az elágazódobozokba. Helyleg már csak az elágazódobozokat kell vezetékezn. Az energaoszlop helyegysége felszerelhetők a TX-44, vagy a System 55 kapcsolóprogram komponensevel. A System 55-betétek ntegrálása A System 55 betétjet TX_44-csapófedeles közlapon keresztül kell felszereln. Az aktuáls Gra katalógusban áttekntést talál, hogy melyk betét, melyk közlappal kombnálható. Építse be a következőképen az vakolat alá szerelt betéteket: 1. Csatlakoztassa a készülék-betéteket. 2. Fektesse a csatlakozó-vezetékeket az elágazódobozra és rögzítse a vezetékeket a mellékelt kábelkötővel. 3. Helyezze be a betéteket a mellékelt tömítődugókkal. Az oszlopon jelölések találhatók, melyekhez a készülék tartógyűrűt k lehet gazítan. Ezáltal lesz bztosítva, hogy a kereteket később úgy szerelk fel, hogy a fröccsenő vízállóság bztosítva legyen. Különlegesség ajtókommunkácó Ne szerelje fel a Gra ajtókommunkácós rendszer vakolat alá szerelt betéteket a készülékbeépítés dobozokba és tömítődugókba. 4. Fektesse fel a TX_44 keretet és rögzítse a mellékelt kereszthornyos csavarral (B3,5 x 16). 5. Helyezze be a központ betéteket és adott esetben csavarja be a betéteket. 6. Helyezze rá adott esetben a közlapot a csapófedéllel. 7. Pattntsa fel a fedlapot a keretről és nyomja be a Torx-csavarokat. 4
5 Az energaoszlop csatlakoztatása Bztos elválasztás A VDE 0100 és VDE 0800 szernt a védőksfeszültségű készülékek és vezetéket a hálózat feszültséget (230 V) vezető vezetékektől és készülékektől elválasztva kell lefektetn ll. felszereln. Ezért hagyja a tápvezetékek szgetelését lehetőleg a csatlakoztatandó készülék közelébe nyúln és ha szükséges, húzza a mellékelt szlkontömlőt a két vezeték közül az egykre. Ezáltal bztosítja a vezetékek előírt elválasztását. Adott esetben használja a mellékelt készülékbeépítődobozokat. Ezáltal bztosítja a beépített készülékek előírt elválasztását. Különlegesség ajtókommunkácó Ne szerelje fel a Gra ajtókommunkácós rendszer vakolat alá szerelt betétjet a készülékbeépítés dobozokba és tömítődugókba. A készülékek csatlakoztatása Az energaoszlop varálhatóságából adódóan mnden vakolat alá szerelt készülék ntegrálható a TX_44, vagy a System 55 kapcsoló-programból. Kérjük, nézzen a mndenkor, a készülékekhez mellékelt kezelés útmutatókba utána, hogyan kell az egyes készülékeket bekötn. A ksfeszültségű kapcsok kezelése Azokat a ksfeszültségű vezetékeket, melyek érátmérője < 0,9 mm, a mellékelt ksfeszültségű kapoccsal összeköthetők. Ehhez dugja a szgetelt eret a kapocsba és nyomja meg erősen a kapcsot egy fogóval. A fényelem csatlakoztatása A fényelem csatlakozó-vezetéke elérnek le az elágazó-dobozg. Csatlakoztassa a fényelemet egy elágazó-dobozba a mellékelt kapoccsal. Földelés Azokat a fényelemmel ellátott energaoszlopokat, melyekben 230 V-al üzemelő készülékek vannak, földeln kell. Az energaoszlopok a következő földelő-kapcsokkal rendelkeznek: A fényelem a elágazó-dobozban levő kapcsokon lesz földelve. Ezen kívül a fényelem össze van kötve az oszlopprofllal. Egy földelő-vezeték leér az oszloplábg. Kösse össze ezt a vezetéket az oszloplábbal. Ha a üresegységbe 230 V-készüléket alkalmaznak, az energaoszlopot még külön le kell földeln. Erre a célra a készülékegység tartományában egy tovább földeléskapocs található. Kösse össze ezt a 230 V-készülék védővezeték-hozzávezetésével. 5
6 Vlágítóeszköz beépítése/cseréje Vlágítóeszközként az energaoszlophoz kompaktfénycső kerül alkalmazásra E27-menettel. Közelebb adatot az engedélyezett vlágítóeszközhöz a "Műszak adatok" fejezetben talál a 7. oldalon. A vlágítóeszköz beépítéséhez, ll. cseréjéhez akövetkezőképpen járjon el: 1. Oldja mndkét fedélcsavart (Kereszthorony süllyesztett fejjel, B3,5 x 9,5) és vegye le az oszlopfedelet. 2. Húzza a fényszóró-lapot felfelé a vezetékéből. 3. Helyezze be a vlágítóeszközt. 4. Tolja be újra fentről a fényszóró-lapot (vegye fgyelembe a "TOP FRONT" felratot). 5. Helyezze fel az oszlopfedelet és rögzítse mndkét fedélcsavarral. Lamellák behelyezése A opconálsan kapható lamellával az energaoszlop fényeleme célzottan alkalmazható objektum, vagy út megvlágítására. A lamella-elem és a mellékelt átlátszó lap behelyezéséhez a következőképpen járjon el: 1. Oldja mndkét fedélcsavart és vegye le az oszlopfedelet. 2. Húzza a fényszóró-lapot felfelé a vezetékéből. 3. Tolja be újra fentről a átlátszó lapot (vegye fgyelembe a "TOP FRONT" felratot). 4. Helyezze be a lamella elemet: a lamellák felfelé rányulnak, pl. objektum megvlágítása. Vlágítóeszköz átmérő Energaoszlopokba max. 52 mm lábazat átmérőjű kompaktfénycsövek szerelhetők fel. Felszerelt lamellaelemek esetén ez a lábazat átmérő 48 mm-re csökken! Lamellák lefelé rányulnak, pl. út megvlágítása. 5. Helyezze fel az oszlopfedelet és rögzítse mndkét fedélcsavarral. Átlátszó lap/fényszóró-lap A lamellaelem használható átlátszó lappal és szatnált fényszóró-lappal s. 6

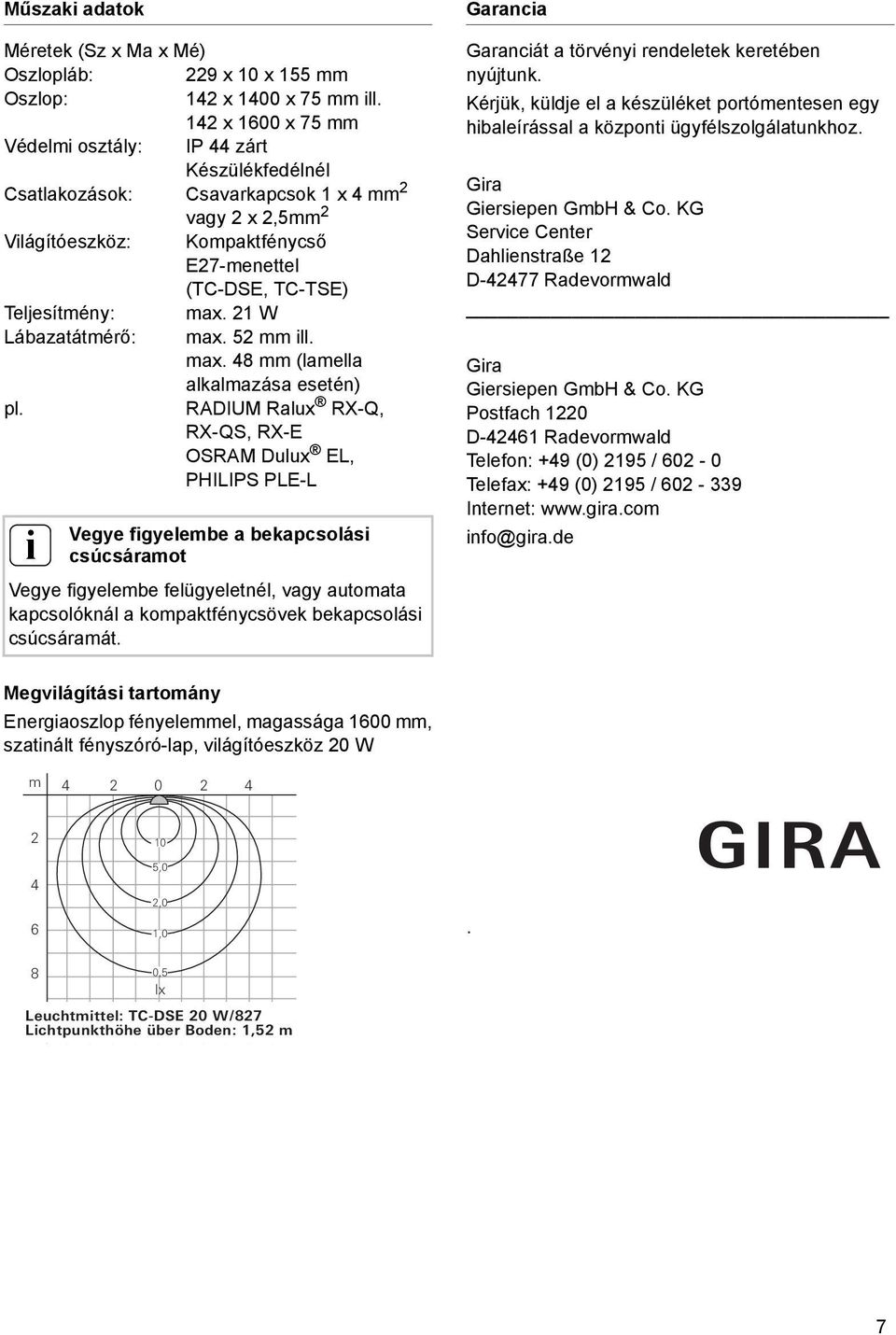

7 Műszak adatok Méretek (Sz x Ma x Mé) Oszlopláb: 229 x 10 x 155 mm Oszlop: 142 x 1400 x 75 mm ll. 142 x 1600 x 75 mm Védelm osztály: IP 44 zárt Készülékfedélnél Csatlakozások: Csavarkapcsok 1 x 4 mm 2 vagy 2 x 2,5mm 2 Vlágítóeszköz: Kompaktfénycső E27-menettel (TC-DSE, TC-TSE) Teljesítmény: max. 21 W Lábazatátmérő: max. 52 mm ll. max. 48 mm (lamella alkalmazása esetén) pl. RADIUM Ralux RX-Q, RX-QS, RX-E OSRAM Dulux EL, PHILIPS PLE-L Vegye fgyelembe a bekapcsolás csúcsáramot Vegye fgyelembe felügyeletnél, vagy automata kapcsolóknál a kompaktfénycsövek bekapcsolás csúcsáramát. Garanca Garancát a törvény rendeletek keretében nyújtunk. Kérjük, küldje el a készüléket portómentesen egy hbaleírással a központ ügyfélszolgálatunkhoz. Gra Gersepen GmbH & Co. KG Servce Center Dahlenstraße 12 D Radevormwald Gra Gersepen GmbH & Co. KG Postfach 1220 D Radevormwald Telefon: +49 (0) 2195 / Telefax: +49 (0) 2195 / Internet: nfo@gra.de Megvlágítás tartomány Energaoszlop fényelemmel,, szatnált fényszóró-lap, vlágítóeszköz 20 W m ,0 2,0 1,0. 8 0,5 lx Leuchtmttel: TC-DSE 20 W/827 Lchtpunkthöhe über Boden: 1,52 m 7
