V2000BB BB típusú TRV szeleptest RADIÁTORSZELEP NAGYÁRAMÚ BB BETÉTTEL

Átírás

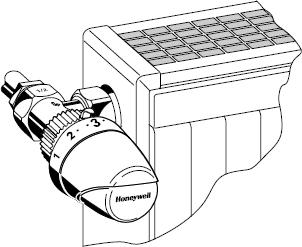

1 Sarok EN25 (D) Sarok EN25 (F) Egyenes EN25 (D) Egyenes EN25 (F) V2000BB BB típusú TRV szeleptest RADIÁTORSZELEP NAGYÁRAMÚ BB BETÉTTEL Alkalmazás TERMÉK ADATLAP A termosztatikus radiátorszelepek, termosztatikus fejjel felszerelve a helység hőmérsékletét szabályozzák a térfogatáram változtatásával. Termosztatikus fejjel együtt minden egyes helyiségben a termosztatikus szelepek felszerelésével egyedileg szabályozható a hőmérséklet, lehetőséget adva az energia megtakarításra. A BB típusú termosztatikus szelepek halk működésűek, kétcsöves fűtési rendszerekbe való beépítésre alkalmasak. A szelepbetét a rendszer üzeme alatt, a rendszer ürítése nélkül kicserélhető, tisztítható (lásd Tartozékok ). A BB típusú termosztatikus szelep felszerelhető: Honeywell termosztatikus fejjel, melyek csatlakozási mérete M30 x.5 Honeywell MT4 működtetőkkel. Honeywell HR92EE és HR90EE működtetőkkel AT-Concept Az AT-Concept alapján tervezett termosztatikus szelepek házai egyformák, így a BB, KV, UBG, SL, VS, FS, FV és SC szelepbetétek egymás között is kicserélhetők. Axiális Térsarok Íves Jellemzők Fűtési rendszerekben, közepes átfolyási értékekre Felszerelhetők belépő, vagy visszatérő oldalra is Zajmentes üzem A DIN változatok méretei megfelelnek az EN25, A függelék, D sorozat előírásainak Az NF változatok méretei megfelelnek az EN25, A függelék, F sorozat előírásainak AT-Concept szelepfelépítés A szelepbetét a rendszer üzeme közben a rendszer ürítése nélkül cserélhető A szelepnyitó rugó nem érintkezik a hőhordozó közeggel M30 x.5 termosztatikus, ill. kézi szelepfej csatlakozás Az egyértelmű azonosítás érdekében fekete, 'BB' jelölésű védősapkával szállítva Axiális (visszatérő oldal) Egyenes (visszatérő oldal) Honeywell A változtatás joga fenntartva HU0H-200GE25 R05

2 Felépítés A termosztatikus szelep a következő alkotóelemekből áll: A PN0 DN0, Dn5 és DN20 szelepek: Belső menetes csatlakozása DIN2999 (ISO 7) alapján réz, illetve acél csövekhez (egyéb csatlakozási lehetőségeket lásd a Tartozékoknál) Külső menetes csatlakozása hollandival és radiátor cafnival (Eurokónuszos DN5 esetén) A DIN változatok méretei az EN25, A függelék, D sorozat alapján Az NF változatok méretei az EN25, A függelék, F sorozat előírásainak BB típusú szelepbetét Műanyag védősapka Radiátor csatlakozó hollandival Anyagok A DIN és a visszatérő vezetékbe építhető változatoknál nikkelezett vörösöntvény ház Az NF térsarok és íves változatoknál meleghengerelt sárgaréz ház EPDM O -gyűrűk és szeleptányér, rozsdamentes acél szelepszár Műanyag védősapka Nikkelezett bronz csatlakozó hollandi és radiátor cafni Fontos megjegyzések: A vízkőlerakódások és korrózió elkerülése érdekében a fűtőközeg összetételének meg kell felelnie a 2035 VDIirányelvnek. Csak olyan adalékokat használjon, melyek az EPDM tömítéseket nem károsítják. A rendszert alaposan át kell mosni az üzem megkezdése előtt, teljesen nyitott szelepekkel. A fenti szabályok be nem tartásából eredő panaszokat vagy költségeket a Honeywell nem fogadja el és nem fedezi. Különleges követelmények esetén kérjük vegye fel a kapcsolatot velünk. Beépítési példák Műszaki adatok Közeg Fűtővíz, VDI2035 vízminőségig Üzemi hőmérséklet max. 30 C (266 F) Üzemi nyomás PN0 Differenciált nyomás max. 00kPa ( bar, 4,5 psi) max. 20 kpa (0,2 bar, 2,9 psi) javasolt a csendes működéshez kvs (cvs)-érték 0,62 (0,73) Névleges térfogatáram 42 kg/h Szelepfej csatlakozás M30 x.5 Zárási méret,5 mm Löket 2,5 mm Spec. löket 0,22 mm/k Azonosítás Fekete műanyag védősapka BB felirattal A szelepbetét felső részébe 3db B betű van beütve Funkció A termosztatikus szelepek egyedileg szabályozzák a helyiségek hőmérsékletét így biztosítva az energia megtakarítás lehetőségét. A termosztatikus szelep a termosztatikus fejben elhelyezett hőmérsékletérzékelő patron segítségével szabályoz. A helyiség levegője folyamatosan áramlik az érzékelő környezetében, az érzékelőelemet térfogat növekedésre késztetve a hőmérséklet emelkedésével, ez a folyamat záró irányba mozdítja el a szelepet. A hőmérséklet csökkenése a szelepet nyitó irányba mozdítja. A szelep mindig csak annyi vizet enged a radiátorba, amennyi a beállított hőmérséklet fenntartásához szükséges.. ábra: Sarok 2. ábra: Egyenes 3. ábra: Axiális 4. ábra: Térsarok 5. ábra: Íves HU0H-200GE25 R05 2 Honeywell A változtatás joga fenntartva

3 Méretek és rendelési információ 6. ábra: Sarok 7. ábra: Egyenes 8. ábra: Axiális 9. ábra: Térsarok Szelep típusa DN EN25 megfelel őség Előremenőbe Sarok EN25 (D) (6. ábra) Egyenes EN25 (D) (7. ábra) Sarok EN25 (F) (6. ábra) Egyenes EN25 (F) (7. ábra) Axiális (8. ábra) Térsarok, radiátorcsatlakozás - bal (9. ábra) Térsarok, radiátorcsatlakozás - jobb (9. ábra) Íves (0. ábra). táblázat Méretek és rendelési-számok kvs(cvs)- érték Cső csatlakozás 0. ábra: Íves l L h H h2 Rendelési szám 0 0,62 (0,73) Rp 3/8" V2000EBB0 5 0,62 (0,73) Rp /2" V2000EBB5 20 0,62 (0,73) Rp 3/4" V2000EBB20 0 0,62 (0,73) Rp 3/8" V2000DBB0 5 0,62 (0,73) Rp /2" V2000DBB5 20 0,62 (0,73) Rp 3/4" V2000DBB20 0 0,62 (0,73) Rp 3/8" V2020EBB0 5 0,62 (0,73) Rp /2" V2020EBB5 20 0,62 (0,73) Rp 3/4" V2020EBB20 0 0,62 (0,73) Rp 3/8" V2020DBB0 5 0,62 (0,73) Rp /2" V2020DBB5 20 0,62 (0,73) Rp 3/4" V2020DBB20 0 0,62 (0,73) Rp 3/8" V2000ABB0 5 0,62 (0,73) Rp /2" V2000ABB5 0 0,62 (0,73) Rp 3/8" ,5 V2000LBB0 5 0,62 (0,73) Rp /2" ,5 V2000LBB5 0 0,62 (0,73) Rp 3/8" ,5 V2000RBB0 5 0,62 (0,73) Rp /2" ,5 V2000RBB5 5 0,62 (0,73) Rp /2" V2000BBB5 Visszatérőbe építhető változatok Axiális 5 0,62 (0,73) Rp /2" V2000HBB5 (8. ábra) Egyenes 5 0,62 (0,73) Rp /2" V2000IBB5 (7. ábra) MEGJEGYZÉS: Más előírás hiányában az összes méret mm-ben van megadva. Honeywell A változtatás joga fenntartva 3 HU0H-200GE25 R05

4 Kiegészítő termékek Csőcsatlakozások Roppantó szerelvény RÉZ és ACÉL csövekhez. Roppantógyűrűből és roppantóanyából áll. Belső menetes szelepekhez. Szelepméret Csőméret 3/8" (DN0) 3/8" (DN0) /2" (DN5) /2" (DN5) /2" (DN5) /2" (DN5) /2" (DN5) /2" (DN5) 3/4" (DN20) 3/4" (DN20) 0 mm 2 mm 0 mm 2 mm 4 mm 5 mm 5 mm 6 mm 8 mm 22 mm Rendelési szám Dara b/ csom ag FIG3/8CS0 FIG3/8CS2 FIG/2CS0 FIG/2CS2 FIG/2CS4 FIG/2CS5 FIG/2CS5-0 FIG/2CS6 FIG3/4CS8 FIG3/4CS22 MEGJEGYZÉS: Támhüvelyeket kell használni,0 mm falvastagságú réz- vagy lágyacél csövekhez. Max. üzemi hőmérséklet 20 C, max. üzemi nyomás 0 bar. Roppantó szerelvény RÉZ és LÁGYACÉL csövekhez. Roppantógyűrűből, roppantóanyából és támhüvelyből áll. Belső menetes szelepekhez. 0 Szűkítő /2"-szelepről csőre /2"-szelepről 5/4 csőre 3/4"-szelepről csőre 3/4"-szelepről 5/4 csőre Menetes csatlakozó normál hossz DN0 (3/8 ) szelepekhez DN5 (/2 ) szelepekhez DN20 (3/4 ) szelepekhez Menetes csatlakozó hosszabbított kivitel 3/8"x 70 mm (DN0-hez) menet körülbelül 50 mm /2" x 76 mm (DN5-höz) menet körülbelül 65 mm 3/4"x 70 mm (DN20-hoz) menet körülbelül 60 mm Szelep tartozékok Kézikerék sapka Előre beállítható, beépített rögzítővel VA6290A260 VA6290A280 VA6290A285 VA6290A305 VA520A00 VA520A05 VA520A020 VA5204B00 VA5204B05 VA5204B020 VA2200D00 MEGJEGYZÉS: Szelepméret Csőméret 3/8" (DN0) /2" (DN5) /2" (DN5) /2" (DN5) /2" (DN5) /2" (DN5) 3/4" (DN20) 2 mm 2 mm 4 mm 5 mm 6 mm 8 mm 8 mm Rendelési szám FIG3/8CSS2 FIG/2CSS2 FIG/2CSS4 FIG/2CSS5 FIG/2CSS6 FIG/2CSS8 FIG3/4CSS8 Dara b/ csom ag Támhüvelyeket kell használni,0 mm falvastagságú réz- vagy lágyacél csövekhez. Max. üzemi hőmérséklet 20 C, max. üzemi nyomás 0 bar. Zárósapka - szelep lezárásához radiátor kiömlő csonkon. DN0 (3/8 ) szelepekhez VA2202A00 DN5 (/2 ) szelepekhez VA2202A05 VA2202A020 DN20 (3/4 ) szelepekhez Tömítőgyűrű zárósapkához DN0 (3/8 ) szelepekhez VA5090A00 DN5 (/2 ) szelepekhez VA5090A05 DN20 (3/4 ) szelepekhez VA5090A020 Szerviz szerszám szelepbetét cseréhez minden mérethez VA8200A00 Roppantó szerelvény TÖBBRÉTEGŰ csövekhez. Roppantógyűrűből, roppantóanyából és támhüvelyből áll. Belső menetes szelepekhez. MEGJEGYZÉS: Szelepméret Csőméret Rendelési szám Dara b/ csom ag /2" (DN5) 6 mm FIG/2M6X2 Max. üzemi hőmérséklet 90 C, max. üzemi nyomás 0 bar. Szelepbetét BB típus VS200BB0 HU0H-200GE25 R05 4 Honeywell A változtatás joga fenntartva

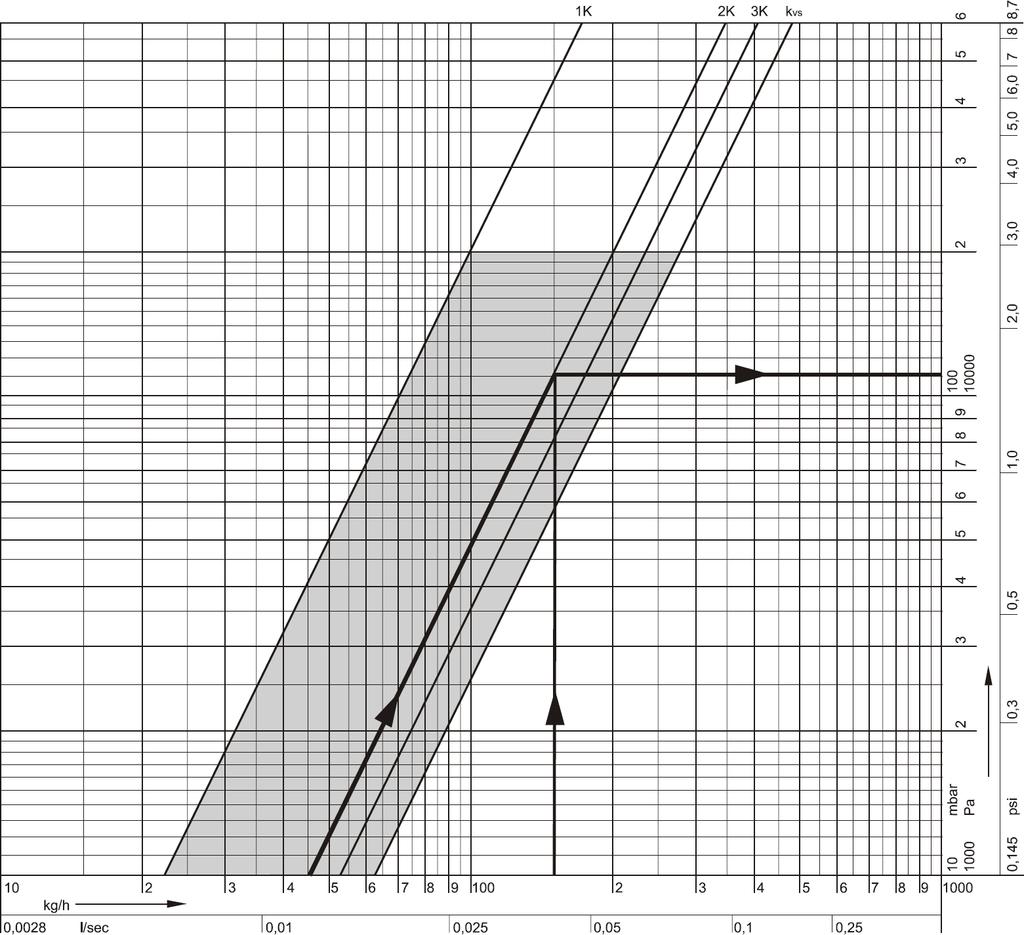

5 Térfogatáram ábra Nyomáscsökke Töme gáram Ajánlott üzemi tartomány Arányossági tartomány K 2K 3K nyitva = kvs kv-érték 0,22 0,45 0,52 0,62 cv-érték 0,26 0,53 0,6 0,73 Tervezési példa Adott: Szükséges: Megoldás: Eredmény: 50 kg/h tömegáram Nyomásesés (Δp) 2K P-sávval A szükséges nyomásesés a tömegáram vonal és a kiválasztott - P=2K - szelep tényező vonal metszéspontjában érhető el Δp = 0 mbar = 000 Pa Honeywell A változtatás joga fenntartva 5 HU0H-200GE25 R05

6 A Honeywell Technologies ECC divíziója, (Rolle, Z. A. La Pièce 6, Svájc) részére és megbízásából gyártotta az alábbi képviselet: Honeywell Szabályozástechnika Kft. 39 Budapest, Petneházy u. 2-4 Telefon: (+36 ) Fax: (+36 ) HU0H-20GE25 R082 A változtatás joga fenntartva Minden jog fenntartva 205 Honeywell International Inc
