1 University of Economics, Vienna Austria Szakértelem minden úton. Árlista 2018 Érvényes augusztus 1-től

2

3 A mi célunk az Ön sikere! Ügyvezető igazgató Cégvezetés Opitz Tamás Mobil: +36 (30) Fax: +36 (1) tamas com Értékesítési asszisztens Irodavezetés Tumpech Ádám Mobil: +36 (30) Tel : +36 (1) Fax: +36 (1) adam tumpech@bg-company com Értékesítési csapat Tapasztalt műszaki tanácsadó kollégáink kérésre szívesen ellátogatnak az építkezés helyszínére, hogy javaslatot tegyenek az ideális vízelvezető termék kiválasztására Keressen bennünket bizalommal! Értékesítési asszisztens Marketing Molnár Anett Mobil: +36 (30) Fax: +36 (1) anett molnar@bg-company com Területi képviselő Nyugat-Magyarország Ollé Dániel Máté Mobil: +36 (30) Fax: +36 (1) daniel olle@bg-company com Területi képviselő Kelet-Magyarország Gégény Gábor Mobil: +36 (30) Fax: +36 (1) gabor gegeny@bg-company com 2 3

4 Tartalom Értékesítési csapat 03 Beépítési területek 05 Hidraulika FILCOTEN folyókák FCT light & light mini FCT light & light mini FCT light tartozékok FCT parkline FCT udvari összefolyó FCT tec & tec mini FCT tec FCT tec FCT pro & pro mini FCT pro & pro mini FCT pro & pro mini FCT pro & pro mini FCT tec / pro tartozékok FCT light / tec / pro bekötő aknák 38 FCT pro 300 pontösszefolyó FCT one 150 / Betonfolyókák BGZ-S Nehéz folyóka SV 100 / BGZ-S Nehéz folyóka SV 200 / BGZ-S Nehéz folyóka 400 / Fedlapok BGZ-S folyókákhoz 53 Tartozékok betonfolyóka 54 BG-SI Biztonsági folyóka 100 / 200 / BG-SL Résfolyóka, profil U 57 Bekötő aknák / Referenciák Lemezfolyókák BG-FA Homlokzati folyóka 130, horganyzott 62 BG-FA Homlokzati folyóka 130, rozsdamentes 63 BG-FA Homlokzati folyóka BG-FA Homlokzati folyóka 250, horganyzott 66 BG-FA Homlokzati folyóka 250, rozsdamentes 67 BG-FA Homlokzati folyóka tartozék 68 BGU-Z Homlokzati folyóka BG-FA Homlokzati résfolyóka 70 BG-TE Terasz résfolyóka 72 Speciális termékek lemezfolyókák BG-OMEGA BG-SIGMA Közlekedési rendszerek LEFIX Útszegélyelem BG Útszegély jelzőoszlop aljzat Egyedi termékek BG Árok folyóka 94 BG Tömítési rendszer 96 BG Emelő szerszám 96 BG Lágyszegély elem 97 Vasúti kábelcsatorna Általános BG beépítési utasítás - betonfolyókák BG beépítési utasítás - FILCOTEN one BG beépítési utasítás - lemezfolyókák BG beépítési utasítás - LEFIX Beépítési példák kábelcsatorna Szolgáltatásaink 110 ÁSZF 111

5 Terhelések (EN 1433) Beépítési területek Terhelési osztály Beépítési területek Folyóka típus Közlekedési területek, melyeket kizárólag gyalogosok és kerékpárosok használnak, ill. hasonló területek mint parkok, iskolaudvarok. FILCOTEN light, tec FILCOTEN parkline, udvari összefolyó BG-FA BG-TE 72 A 15 Vizsgálati erő 15 kn Sétálózónák, gyalogos zónák és ehhez hasonló területek, gépkocsi parkolók, parkolóházak, garázsbejárók. FILCOTEN light, tec FILCOTEN parkline, udvari összefolyó BG-OMEGA / BG-SIGMA B 125 Vizsgálati erő 125 kn Szegélybe épített vízelvezetés, a szegélyektől mérve max. 0,5 m mélyen az úttestben és 0,2 m mélyen a járdában besüllyesztve. FILCOTEN light, parkline FILCOTEN tec & pro BG-OMEGA / BG-SIGMA C 250 Vizsgálati erő 250 kn Úttestek, (járdák) vízelvezetésére, utcák és parkolók oldalszegélyezésére, megfelel bármely jármű terhelésnek. FILCOTEN pro FILCOTEN one BGZ-S D 400 Vizsgálati erő 400 kn E 600 Vizsgálati erő 600 kn Nagy terhelésű területek, mint pl. ipari területekhez tartozó utak. FILCOTEN pro FILCOTEN one BGZ-S BG-SI 56 BG-SL 57 Kivételesen nagy terhelésű területek, mint pl. repülőterek kifutópályái. FILCOTEN one BGZ-S BG-SI 56 F 900 Vizsgálati erő 900 kn 4 5

6 BG Hidraulika Folyóka típus: FCT light mini 100 C 250 kn osztályig FCT light mini 150 FCT tec mini 100 Lapos folyókák FCT pro mini 100 E 600 kn osztályig FCT pro mini 150 FCT pro mini 200 FCT pro mini 300 Magasság: 55 mm 100 mm 80 mm 60 mm 80 mm 100 mm 120 mm 100 mm 120 mm 120 mm Vízelvezetési kapacitás (l/m) 3,5 8,0 4,0 2,3 4,0 8,3 11,3 11,0 14,9 19,5 Qmax (l/s) 0,6 2,1 0,8 0,3 0,8 2,2 3,6 3,0 5,0 6,0 Csapadék (l/s ha) maximális vízgyűjtő felület (m 2 ) Lemezfolyókák BG-FA homlokzati folyókák (gyalogos- és kerekesszékes terhelésre) C 250 kn osztályig Folyóka típus: BG-FA FSZ 130 BG-FA FSZ 200 BG-FA FSZ 250 BG-OMEGA FSZ 16 BG-SIGMA NM 150 Magasság: 55 mm 75 mm 140 mm 55 mm 55 mm 90 mm mm 55 mm Vízelvezetési kapacitás (l/m) 4,5 6,7 16,5 6,9 8,5 17,5 2,3-10,3 8,0 Qmax (l/s) 0,8 1,8 6,5 1,3 1,7 5,5 0,2-1,9 0,8 Csapadék (l/s ha) maximális vízgyűjtő felület (m 2 ) , , , , , MEGJEGYZÉS: Ez az átlagszámítás 10 m-es folyókahosszra és szabad kifolyásra érvényes. A BG-SIGMA termékek esetében az alacsony beépítési magasság miatt minden esetben egyedi hidraulikai számítás szükséges. Szívesen elkészítjük Önnek a konkrét, az adott környezethez igazodó számítást. Keressen bennünket bizalommal. Tok nélküli folyókák C 250 kn osztályig Folyóka típus: FCT light 100 FCT light 150 Magasság: 115 mm 165 mm 150 mm Vízelvezetési kapacitás (l/m) 8,3 13,3 16,8 Qmax (l/s) 1,8 4,5 5,9 Csapadék (l/s ha) maximális vízgyűjtő felület (m 2 ) MEGJEGYZÉS: Ez az átlagszámítás 20 m-es folyókahosszra és szabad kifolyásra érvényes. Szívesen elkészítjük Önnek a konkrét, az adott környezethez igazodó számítást. Keressen bennünket bizalommal.

7 Folyóka típus: FCT tec 100 FILCOTEN tokkal rendelkező folyókák C 250 kn osztályig FCT tec 150 FCT tec 200 FCT pro 100 FCT pro 150 E 600 kn osztályig FCT pro 200 FCT pro 300 Magasság: M = Vízelvezetési kapacitás (l/m) 8,9 13,9 19,8 25,1 8,3 12,5 16,5 20,4 26,5 31,8 35,7 43,7 50,8 72,8 85,3 95,9 Qmax (l/s) 2,7 5,5 8,4 10,8 2,6 5,3 10,1 10,0 15,5 21,7 21,0 30,0 40,0 51,0 65,0 80,0 Csapadék (l/s ha) maximális vízgyűjtő felület (m 2 ) FILCOTEN one F 900 kn osztályig Folyóka típus: FCT one 150 FCT one 200 Magasság: Vízelvezetési kapacitás (l/m) 22,0 52,0 37,0 77,0 Qmax (l/s) 9,0 34,5 17,0 56,0 Csapadék (l/s ha) maximális vízgyűjtő felület (m 2 ) Nehéz folyókák F 900 kn osztályig Folyóka típus: BGZ-S SV 100 BGZ-S SV 150 BGZ-S SV 200 BGZ-S SV 300 BGZ-S 400 BGZ-S 500 Magasság: M= Vízelvezetési kapacitás (l/m) 8,9 13,9 18,9 20,0 27,5 35,0 35,7 45,7 55,7 80,3 122,7 138,0 210,0 Qmax (l/s) 2,7 5,5 9,0 8,4 13,8 20,2 18,2 26,8 36,5 53,3 111,5 110,0 191,0 Csapadék (l/s ha) maximális vízgyűjtő felület (m 2 ) MEGJEGYZÉS: Ez az átlagszámítás 20 m-es folyókahosszra és szabad kifolyásra érvényes. Szívesen elkészítjük Önnek a konkrét, az adott környezethez igazodó számítást. Keressen bennünket bizalommal. 6 7

8 Rendkívül innovatív, átgondolt olt a legapróbb részletig. A szarvas erős, kitartó állat, úgy mint a FILCOTEN vízelvezető folyókáink Az átgondolt és modern alapanyagkombinációnak köszönhetően sikerült megtartani az egyensúlyt a hatékony teljesítmény tmény és a környezetvédelem között Nincs még egy olyan alapanyag ag melyben ugyanígy ötvöződik a robosztusság a kis súllyal illetve az előállítás és használat at során keletkezett csekély károsanyag kibocsátással Fedezze fel a FILCOTEN kiemelkedő teljesítményét Környezetbarát az utolsó szálig környezettudatos gyártás a 100%-os ökoáram használatának köszönhetően az egyedüálló FILCOTEN alapanyagkombináció és az innovatív gyártási technológia lehetővé teszi a 100%-os újrahasznosíthatóságot a tiszta ásványi alapanyagnak és a 70%-kal kisebb súlynak köszönhetően ökológiailag különösen értékesek a rosenheim-i IBR (Építészetbiológiai Intézet) által bevizsgált és ajánlott termék

9 FILCOTEN light C terhelési osztályig oldal FILCOTEN FILCOTEN parkline C terhelési osztályig 16 oldal FILCOTEN Udvari összefolyó B terhelési osztályig 18 oldal Egyedülálló tulajdonságok FILCOTEN tec C terhelési osztályig oldal Kitűnő jellemzők a gyakorlatban is kis súly, könnyű kezelés és egyszerű beépítés sima belső felületek a jobb lefolyás érdekében a folyóka betonalaphoz való rögzítését a folyókatestben kialakított mélyedések biztosítják Kiváló hőtágulási együttható elhanyagolható méretváltozások nagy hőmérsékletingadozások esetén is erős és tartós kötés a betonágyazattal Extrém terhelhetőség E 600 kn terhelési osztályig EN 1433 szerint (kamionnal és targoncával is járható) magas ütésállóság, rendkívül stabil, különösen hosszú élettartamú ellenáll a fagynak és a sónak, UV-álló jól állja a hőmérséletingadozást és nem gyúlékony, alapanyag osztály A1 FILCOTEN pro E terhelési osztályig oldal További információk: FILCOTEN one F terhelési osztályig oldal 8 9

10 light FILCOTEN light, névleges méret 100 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, C terhelési osztályig, a fedlapok csavarozás nélkül rögzíthetők cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN light NM 100, Nr 0 0,0 % 10,7 kg FILCOTEN light NM 100, Nr 0, H = 500 mm 0,0 % 5,4 kg FILCOTEN light NM 100, Nr 5-0 0,0 % 13,4 kg FILCOTEN light NM 100, Nr 5-0, H = 500 mm, oldalsó kifúráshoz 2) 0,0 % 8,7 kg FILCOTEN light NM 100, Nr ,0 % 16,0 kg felár alsó kifolyásra DN FILCOTEN light NM 100, Nr 1-től Nr 10-ig 0,5 % 11,1-15,5 kg ) oldalsó és/vagy alsó kifolyás kialakítása - lásd a lenti képen FILCOTEN light mini, névleges méret 100 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, alacsony magassággal, C terhelési osztályig cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN light mini NM 100, M = 55 mm 0,0 % 7,7 kg felár alsó kifolyásra DN Folyókatest oldalsó vagy alsó kifolyással Előkészített DN 100-as alsó vagy oldalsó kifolyás tetszőleges helyen (bal vagy jobb oldalon) Névleges méret szerint különböző átmérővel: Oldalsó kifolyás max átmérője NM 100 ø 86 mm NM 150 ø 130 mm NM 200 ø 180 mm T-idomok vagy szakaszkereszteződések így könnyen és gyorsan kialakíthatók Az oldalsó kifolyás felára megegyezik az alsó kifolyás felárával i További kérdések esetén forduljon műszaki tanácsadó kollégáinkhoz.

11 Fedlapok és tartozékok a FILCOTEN light és light mini folyókához, névleges méret 100 cikkszám rács max terhelés súly darab/raklap forint/darab light bordás rács 1000/124/2, RSZ 8/80 A 15 kn 1,6 kg light bordás rács 500/124/2, RSZ 8/80 A 15 kn 0,8 kg light bordás rács 1000/124/2, RSZ 8/80, rozsdamentes V2A 1) A 15 kn 1,6 kg light bordás rács 500/124/2, RSZ 8/80, rozsdamentes V2A 1) A 15 kn 0,8 kg light hálós acél rács 1000/124/2, RSZ 30/10 B 125 kn 2,6 kg light hálós acél rács 500/124/2, RSZ 30/10 B 125 kn 1,3 kg light hálós acél rács 1000/124/2, RSZ 30/10, rozsdamentes V2A 1) B 125 kn 2,6 kg light hálós acél rács 500/124/2, RSZ 30/10, rozsdamentes V2A 1) B 125 kn 1,3 kg light hálós öntöttvas rács 500/124/5, RSZ 15/25 C 250 kn 2,6 kg light hálós öntöttvas rács 500/124/5, RSZ 15/25, KTL-bevonat C 250 kn 2,6 kg cikkszám aszimmetrikus résfolyóka rátét, horganyzott, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét V NM 100, 1000/123/103, SH 80, RSZ 12,5 mm B 125 kn 4,4 kg 48 aj kérésre résfolyóka rátét V NM 100, 500/123/103, SH 80, RSZ 12,5 mm B 125 kn 2,2 kg 24 aj kérésre ellenőrző akna V NM 100, 500/123/103, SH 80, RSZ 12,5 mm B 125 kn 4,1 kg 24 aj kérésre résfolyóka rátét V NM 100, 1000/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét V NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna V NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,0 kg 24 aj kérésre résfolyóka rátét V NM 100, 1000/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét V NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna V NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,0 kg 24 aj kérésre négyzetrácsos betét résfolyóká V 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká V 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap V NM 100, állítható magasság mm 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám aszimmetrikus résfolyóka rátét, rozsdamentes, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét E NM 100, 1000/123/103, SH 80, RSZ 12,5 mm 1) B 125 kn 4,4 kg 48 aj kérésre résfolyóka rátét E NM 100, 500/123/103, SH 80, RSZ 12,5 mm 1) B 125 kn 2,2 kg 24 aj kérésre ellenőrző akna E NM 100, 500/123/103, SH 80, RSZ 12,5 mm 1) B 125 kn 4,1 kg 24 aj kérésre résfolyóka rátét E NM 100, 1000/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét E NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna E NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,0 kg 24 aj kérésre résfolyóka rátét E NM 100, 1000/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét E NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna E NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,0 kg 24 aj kérésre négyzetrácsos betét résfolyóká E 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká E 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap E NM 100, állítható magasság mm 1) 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám tartozék anyag súly darab/raklap forint/darab light bekötő akna 500/140/500 cső átvezetéssel DN 100 FILCOTEN 24,9 kg BG szennyfogó kosár bekötő aknához műanyag 0,2 kg BG bűzelzáró bekötő aknához utólagos beépítésre DN 100 műanyag 0,2 kg BG bűzelzáró padlókifolyóhoz DN 100 műanyag 0,2 kg light homlok- ill véglap horganyzott 0,3 kg light véglap kifolyással DN 100 horganyzott 0,4 kg light homlok- ill véglap 1) rozsdamentes 0,3 kg light véglap kifolyással DN 100 1) rozsdamentes 0,4 kg light mini homlok- ill véglap horganyzott 0,1 kg light mini homlok- ill véglap 1) rozsdamentes 0,1 kg light betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,6 kg 50 aj kérésre light bepattanó rögzítő patent horganyzott rácshoz horganyzott 0,1 kg light bepattanó rögzítő patent hálós öntöttvas rácshoz feketére festve 0,1 kg light csavaros rögzítő patent hálós öntöttvas rácshoz feketére festve 0,1 kg ÚJ i résfolyóka rátéttel RSZ 12,5 oszt B résfolyóka rátéttel RSZ 12,5 oszt C résfolyóka rátéttel RSZ 18 oszt C Szimmetrikus résfolyóka rátét vagy D 400 kn terhelés esetén kérje ajánlatunkat www hydrobg hu FILCOTEN 1) szállítási idő egyeztetés alapján i Az öntöttvas rács rögzítő rugója biztonságosan rögzíti a rácsot a folyókatestben

12 light FILCOTEN light, névleges méret 150 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, C terhelési osztályig, a fedlapok csavarozás nélkül rögzíthetők cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN light NM 150, Nr 0 0,0 % 19,7 kg FILCOTEN light NM 150, Nr 0, H = 500 mm 0,0 % 9,9 kg felár alsó kifolyásra DN FILCOTEN light mini, névleges méret 150 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, alacsony magassággal, C terhelési osztályig ÚJ cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN light mini NM 150, M = 100 mm 0,0 % 16,8 kg 32 aj kérésre felár alsó kifolyásra DN résfolyóka rátéttel RSZ 12,5 oszt C résfolyóka rátéttel RSZ 18 oszt C 100 ÚJ Fedlapok és tartozékok a FILCOTEN light és light mini folyókához, névleges méret 150 cikkszám rács max terhelés súly darab/raklap forint/darab light bordás rács 1000/178/3, RSZ 8/130 A 15 kn 2,9 kg light bordás rács 500/178/3, RSZ 8/130 A 15 kn 1,5 kg light hálós acél rács 1000/178/2, RSZ 30/10 B 125 kn 4,6 kg light hálós acél rács 500/178/2, RSZ 30/10 B 125 kn 2,3 kg light hálós öntöttvas rács 500/178/7, RSZ 15/28 C 250 kn 4,6 kg cikkszám aszimmetrikus résfolyóka rátét, horganyzott, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét V NM 150, 1000/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét V NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna V NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,0 kg 16 aj kérésre résfolyóka rátét V NM 150, 1000/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét V NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna V NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,0 kg 16 aj kérésre négyzetrácsos betét résfolyóká V 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká V 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap V NM 150, állítható magasság mm 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám aszimmetrikus résfolyóka rátét, rozsdamentes, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét E NM 150, 1000/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét E NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna E NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,0 kg 16 aj kérésre résfolyóka rátét E NM 150, 1000/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét E NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna E NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,0 kg 16 aj kérésre négyzetrácsos betét résfolyóká E 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká E 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap E NM 150, állítható magasság mm 1) 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám tartozék anyag súly darab/raklap forint/darab light bekötő akna 500/195/650 cső átvezetéssel DN 150 FILCOTEN 45 kg BG szennyfogó kosár bekötő aknához műanyag 0,3 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg BG bűzelzáró bekötő aknához utólagos beépítésre DN 150 műanyag 0,2 kg light homlok- ill véglap horganyzott 0,5 kg light véglap kifolyással DN 100 horganyzott 0,4 kg light homlok- ill véglap 1) rozsdamentes 0,5 kg light véglap kifolyással DN 100 1) rozsdamentes 0,4 kg light mini homlok- ill véglap (M=100 és M=120 mm) horganyzott 0,3 kg aj kérésre light mini homlok- ill véglap (M=100 és M=120 mm) 1) rozsdamentes 0,3 kg aj kérésre light betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,8 kg 30 aj kérésre light bepattanó rögzítő patent horganyzott rácshoz horganyzott 0,1 kg light bepattanó rögzítő patent hálós öntöttvas rácshoz feketére festve 0,1 kg light csavaros rögzítő patent hálós öntöttvas rácshoz feketére festve 0,1 kg ) szállítási idő egyeztetés alapján i Szimmetrikus résfolyóka rátét vagy D 400 kn terhelés esetén kérje ajánlatunkat Beépítési útmutató: www hydrobg hu

13 Rácsok: FILCOTEN light és light mini, NM 100 és 150 FILCOTEN bordás rács NM 100 RSZ 8/80, oszt A, horg és V2A bordás rács NM 150 RSZ 8/130, oszt A, horganyzott hálós acél rács RSZ 30/10, oszt B NM 100 horg és V2A / NM 150 csak horg hálós öntöttvas rács, oszt C RSZ 15/25 NM 100 RSZ 15/28 NM 150 résfolyóka rátét RSZ 12,5 vagy 18 mm horganyzott vagy rozsdamentes NM 100 és 150 FILCOTEN Résfolyóka rátéttel A FILCOTEN Résfolyóka olyan építészetileg igényes felületekre ideális megoldás, ahol a vízelvezetés és az esztétika egyaránt fontos szerepet játszik A keskeny, 12,5 vagy 18 mm-es réstávolság miatt optikailag alig látható vízelvezetési lehetőség, ezáltal a környezetébe teljesen belesimul Az építkezés idejére a résfolyókákat az elpiszkolódástól és sérülésektől méretpontos fedlappal kell megóvni Az Ellenőrző aknát a folyókaelemhez illesztik, a szakasz ezáltal optikailag nem törik meg A Tisztító akna belsejében található szennyfogó kosár egyszerű kiemelése a folyókaelem könnyű és gyors tisztítását teszi lehetővé Átfolyási keresztmetszet Egy legalább 2 méter hosszú folyókaszakasz esetén a résfolyókarátét a csapadékvizet ugyanolyan jól elvezeti, mint egy hagyományos fedlap Az oka: A résfolyóka rátét átfolyási keresztmetszete -úgy, mint a hagyományos fedlap átfolyási keresztmetszete- nagyobb, mint a kifolyó cső átfolyási keresztmetszete A folyókaszakaszból annyi víz tud elfolyni, mint amennyit az elfolyócső enged, függetlenül a fedlap típusától 12 13

14 light Tartozék a) b) c) 158,5 mm Előkészített alsó kifolyás DN 100 (NM 100) vagy DN 150 (NM 150) i Előkészített alsó kifolyás függőlegesen csatlakoztatható PVC csőhöz (nem tartozék) Alsó kifolyás elhelyezkedése: 250 mm-re a folyókavégtől a) 3 részből álló bűzelzáró padlókifolyóhoz b) A bűzelzáró alsó kifolyó csonk alulról illesztendő beépítés előtt c) Komplett bűzelzáró az alsó kifolyásba illesztve (csak NM 100-hoz) bekötő akna iszap gyűjtő bűzelzáró csatlakozás DN100 FILCOTEN light bekötő akna H = 500 mm, folyókával azonos névleges méretben Műanyag szennyfogó kosár - megakadályozza a nagyobb méretű szennyeződés csatornába jutását - névleges mérethez illeszkedik Bűzzár bekötő aknához 100/150-es méretben utólagos beszereléshez Beépítés: A bűzzárat a bekötőakna belsejébe kell helyezni majd a PVC csővel összekötni b) a) c) Bűzzár bekötő aknához PVC könyökből 100/150-es csőcsatlakozással a) Homlok- ill véglap NM 100 / 150 b) Véglap kifolyással NM 100 c) Véglap kifolyással NM 150 Homlok- és véglap FILCOTEN light mini Betonozható lábak, horganyzott acélból, folyókával azonos névleges méretben Hálós rácsok egymáshoz rögzítése Bepattanó rögzítő patent hálós öntöttvas rácshoz Bepattanó rögzítő patent hálós acél rácshoz Csavaros rögzítő patent hálós öntöttvas rácshoz

15 Referenciák FILCOTEN 14 15

16 parkline FILCOTEN parkline, névleges méret magasság 35 mm Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, C terhelési osztályig, kapacitás: 1,1 l/m ÚJ cikkszám folyókatest lejtés súly darab/raklap forint/darab FILCOTEN parkline 150, M = 35 mm, RSZ 12,5 mm 0,0 % 9,2 kg 80 aj kérésre FILCOTEN parkline 151, M = 35 mm, RSZ 12,5 mm, alsó kifolyással 0,0 % 8,9 kg 80 aj kérésre cikkszám tartozék anyag súly darab/raklap forint/darab kereszt- és sarokelem, 153/153/35 mm, M = 35 mm, RSZ 12,5 mm FILCOTEN 1,34 kg aj kérésre kivehető betét kifolyás fölé rozsdamentes V2A 0,06 kg aj kérésre homlok-ill véglap rozsdamentes V2A 0,02 kg aj kérésre betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,64 kg 30 aj kérésre fedlap építés idejére 1000/150/14 mm horganyzott 1,50 kg aj kérésre tisztító szerszám fej rozsdamentes V2A 0,25 kg aj kérésre FILCOTEN parkline, névleges méret magasság 50 mm Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, C terhelési osztályig, kapacitás: 2,25 l/m ÚJ cikkszám folyókatest lejtés súly darab/raklap forint/darab FILCOTEN parkline 150, M = 50 mm, RSZ 18 mm 0,0 % 12,1 kg FILCOTEN parkline 151, M = 50 mm, RSZ 18 mm, alsó kifolyással 0,0 % 11,8 kg cikkszám tartozék anyag súly darab/raklap forint/darab perforált kereszt- és sarokelem 174/154/50 mm, M = 50 mm rozsdamentes V2A 1,12 kg kivehető betét kifolyás fölé rozsdamentes V2A 0,05 kg homlok- ill véglap rozsdamentes V2A 0,04 kg betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,62 kg 50 aj kérésre fedlap építés idejére 1000/150/14 mm horganyzott 1,50 kg tisztító szerszám fej rozsdamentes V2A 0,25 kg FILCOTEN parkline, névleges méret magasság 50 mm Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, C terhelési osztályig, kapacitás: 4,5 l/m ÚJ cikkszám folyókatest lejtés súly darab/raklap forint/darab FILCOTEN parkline 300, M = 50 mm, RSZ 18 mm 0,0 % 25,3 kg 30 aj kérésre FILCOTEN parkline 301, M = 50 mm, RSZ 18 mm, alsó kifolyással 0,0 % 25,0 kg 30 aj kérésre cikkszám tartozék anyag súly darab/raklap forint/darab kereszt- és sarokelem, 305/305/50 mm, M = 50 mm, RSZ 18 mm FILCOTEN 7,60 kg aj kérésre kivehető betét kifolyás fölé rozsdamentes V2A 0,05 kg aj kérésre homlok- ill véglap rozsdamentes V2A 0,09 kg aj kérésre betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 1,10 kg 20 aj kérésre fedlap építés idejére 1000/300/20 mm horganyzott 2,80 kg aj kérésre tisztító szerszám fej rozsdamentes V2A 0,50 kg aj kérésre Betonozható lábak FILCOTEN parkline folyókához NM 150, M = 35 mm horganyzott acélból Betonozható lábak FILCOTEN parkline folyókához NM 150, M = 50 mm és NM 300, M = 50 mm, horganyzott acélból Perforált kereszt elem, rozsdamentes V2A vagy FILCOTEN a szakaszkereszteződések egyszerű kialakításáért Kivehető betét kifolyás fölé, rozsdamentes V2A Fedlap építés idejére többféle névleges méretben, horganyzott acélból

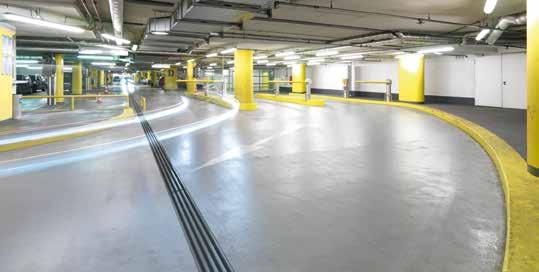

17 Referenciák FILCOTEN 16 17

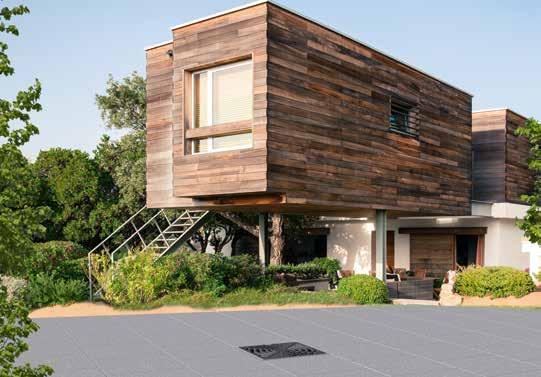

18 Udvari összefolyó 300 ÚJ FILCOTEN Udvari összefolyó Pontszerű vízelvezető FILCOTEN HPC (High Performance Concrete) anyagból - magasító elemmel vagy anélkül - szgk terhelésre cikkszám Udvari összefolyó magasító elem nélkül / A 15 kn - szgk terhelési oszt H/Sz/M súly darab/raklap forint/darab FILCOTEN Udvari összefolyó gyorscsatlakozós hálós acél ráccsal, /300/419 19,7 kg RSZ 25/12,5 mm, bűzelzáróval és szennyfogó kosárral cikkszám Udvari összefolyó magasító elemmel / A 15 kn - szgk terhelési oszt H/Sz/M súly darab/raklap forint/darab FILCOTEN Udvari összefolyó magasító elemmel, gyorscsatlakozós hálós /300/671 31,7 kg 8 aj kérésre acél ráccsal, RSZ 25/12,5 mm, bűzelzáróval és szennyfogó kosárral DN Udvari összefolyó acél ráccsal szgk terhelésre Udvari összefolyó magasító elemmel acél ráccsal szgk terhelésre FILCOTEN Udvari összefolyó Pontszerű vízelvezető FILCOTEN HPC (High Performance Concrete) anyagból- öntöttvas tokkal - magasító elemmel vagy anélkül - B 125 kn terhelési osztályig cikkszám Udvari összefolyó magasító elem nélkül A 15 - B 125 kn terhelési oszt H/Sz/M súly darab/raklap forint/darab FILCOTEN Udvari összefolyó öv kerettel, gyorscsatlakozós hálós acél ráccsal, RSZ 25/12,5 mm, bűzzárral és szennyfogó kosárral 300/300/450 25,0 kg FILCOTEN Udvari összefolyó öv kerettel, gyorscsatlakozós sugármintás dizájnú öntöttvas ráccsal, bűzzárral és szennyfogó kosárral 300/300/450 27,3 kg cikkszám Udvari összefolyó magasító elemmel / A 15 - B 125 kn terhelési oszt H/Sz/M súly darab/raklap forint/darab FILCOTEN Udvari összefolyó magasító elemmel, öv kerettel, gyorscsatlakozós hálós acél ráccsal RSZ 25/12,5 mm, bűzzárral és szennyfogó kosárral 300/300/702 37,0 kg 8 aj kérésre FILCOTEN Udvari összefolyó magasító elemmel, öv kerettel, gyorscsatlakozós sugármintás dizájnú öv ráccsal, bűzzárral és szennyfogó kosárral 300/300/702 39,3 kg 8 aj kérésre DN 100 ÚJ DN DN Udvari összefolyó acél ráccsal B 125 kn terhelési osztályig Udvari összefolyó öntöttvas ráccsal B 125 kn terhelési osztályig Udvari összefolyó magasító elemmel, hálós acél ráccsal B 125 kn terhelési osztályig Udvari összefolyó magasító elemmel, öntöttvas ráccsal B 125 kn terhelési osztályig

19 Referenciák FILCOTEN 18 19

20 tec FILCOTEN tec bebetonozott tokkal, névleges méret 100 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott horganyzott vagy rozsdamentes tokkal, C terhelési osztályig rozsdamentes vagy horganyzott acél tokkal cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN tec V NM 100, Nr 0 0,0 % 13,0 kg FILCOTEN tec V NM 100, Nr 0, H = 500 mm 0,0 % 6,6 kg FILCOTEN tec V NM 100, Nr 5-0 0,0 % 16,1 kg FILCOTEN tec V NM 100, Nr 5-0, H = 500 mm, oldalsó kifúráshoz 2) 0,0 % 9,4 kg FILCOTEN tec V NM 100, Nr ,0 % 18,7 kg felár alsó kifolyásra DN FILCOTEN tec V NM 100, Nr 1-től Nr 10-ig 0,5 % 13,4-18,5 kg cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN tec E NM 100, Nr 0 1) 0,0 % 13,0 kg FILCOTEN tec E NM 100, Nr 0, H = 500 mm 1) 0,0 % 6,6 kg FILCOTEN tec E NM 100, Nr 5-0 1) 0,0 % 16,1 kg FILCOTEN tec E NM 100, Nr 5-0, H = 500 mm, oldalsó kifúráshoz 1+2) 0,0 % 9,4 kg FILCOTEN tec E NM 100, Nr ) 0,0 % 18,7 kg felár alsó kifolyásra DN FILCOTEN tec E NM 100, Nr 1-től Nr 10-ig 1) 0,5 % 13,4-18,5 kg ) szállítási idő egyeztetés alapján 2) oldalsó és/vagy alsó kifolyás kialakítása - lásd a 10. oldalon Az alsó kifolyás felára megegyezik az oldalsó kifolyás felárával FILCOTEN tec mini bebetonozott tokkal, névleges méret 100 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott horganyzott vagy rozsdamentes tokkal, C terhelési osztályig - alacsony beépítési magassággal cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN tec V mini NM 100, M = 80 mm 0,0 % 9,1 kg felár alsó kifolyásra DN cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN tec E mini NM 100, M = 80 mm 1) 0,0 % 9,1 kg felár alsó kifolyásra DN ) szállítási idő egyeztetés alapján rozsdamentes vagy horganyzott acél tokkal

21 Fedlapok és tartozékok a FILCOTEN tec és tec mini horganyzott vagy rozsdamentes V2A tokos folyókához, névleges méret 100 cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab tec bordás rács 1000/122/20, RSZ 8/80 3) A 15 kn 1,5 kg tec bordás rács 500/122/20, RSZ 8/80 3) A 15 kn 0,8 kg tec bordás rács 1000/122/20, RSZ 8/80, rozsdamentes V2A 1+3) A 15 kn 1,5 kg tec bordás rács 500/122/20, RSZ 8/80, rozsdamentes V2A 1+3) A 15 kn 0,8 kg tec bordás rács 1000/122/20, RSZ 8/80 1+3) C 250 kn 4,5 kg tec bordás rács 500/122/20, RSZ 8/80 1+3) C 250 kn 2,2 kg tec bordás rács 1000/122/20, RSZ 8/80, rozsdamentes V2A 1+3) C 250 kn 4,5 kg tec bordás rács 500/122/20, RSZ 8/80, rozsdamentes V2A 1+3) C 250 kn 2,2 kg tec perforált rács 1000/122/20, Ø 6,0 mm A 15 kn 1,9 kg tec perforált rács 500/122/20, Ø 6,0 mm A 15 kn 1,0 kg tec perforált rács 1000/122/20, Ø 6,0 mm, rozsdamentes V2A 1) A 15 kn 1,9 kg tec perforált rács 500/122/20, Ø 6,0 mm, rozsdamentes V2A 1) A 15 kn 1,0 kg tec perforált rács 1000/122/20, Ø 6,0 mm 1) C 250 kn 3,3 kg tec perforált rács 500/122/20, Ø 6,0 mm 1) C 250 kn 1,7 kg tec perforált rács 1000/122/20, Ø 6,0 mm, rozsdamentes V2A 1) C 250 kn 3,3 kg tec perforált rács 500/122/20, Ø 6,0 mm, rozsdamentes V2A 1) C 250 kn 1,7 kg tec hálós acél rács 1000/122/20, RSZ 30/10 B 125 kn 2,8 kg tec hálós acél rács 500/122/20, RSZ 30/10 B 125 kn 1,4 kg tec hálós acél rács 1000/122/20, RSZ 30/10 C 250 kn 3,3 kg tec hálós acél rács 500/122/20, RSZ 30/10 C 250 kn 1,6 kg tec hálós acél rács 1000/122/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 3,3 kg tec hálós acél rács 500/122/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 1,6 kg tec COMBee design rács 500/123/20, Ø 7,3 mm, műanyag PA6 3) C 250 kn 1,1 kg tec hosszbordás öntöttvas rács 500/122/20, RSZ 29/13 C 250 kn 3,2 kg tec hosszbordás öntöttvas rács 500/122/20, RSZ 29/6 C 250 kn 3,6 kg tec design rácsok különböző mintákkal 1+3) aj kérésre tec kiemelés gátló patent lopás és vandalizmus ellen NM db / fedlap 1) szállítási idő egyeztetés alapján rozsdamentes V2A 3) vandalizmus elleni biztosítás nem lehetséges 0,1 kg cikkszám aszimmetrikus résfolyóka rátét, horganyzott, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét V NM 100, 1000/123/103, SH 80, RSZ 12,5 mm B 125 kn 4,4 kg 48 aj kérésre résfolyóka rátét V NM 100, 500/123/103, SH 80, RSZ 12,5 mm B 125 kn 2,2 kg 24 aj kérésre ellenőrző akna V NM 100, 500/123/103, SH 80, RSZ 12,5 mm B 125 kn 4,1 kg 24 aj kérésre résfolyóka rátét V NM 100, 1000/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét V NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna V NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,0 kg 24 aj kérésre résfolyóka rátét V NM 100, 1000/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét V NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna V NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,0 kg 24 aj kérésre négyzetrácsos betét résfolyóká V 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká V 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap V NM 100, állítható magasság mm 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám aszimmetrikus résfolyóka rátét, rozsdamentes, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét E NM 100, 1000/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét E NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna E NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,0 kg 24 aj kérésre résfolyóka rátét E NM 100, 1000/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét E NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna E NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,0 kg 24 aj kérésre négyzetrácsos betét résfolyóká E 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká E 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap E NM 100, állítható magasság mm 1) 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám tartozék anyag súly darab/raklap forint/darab tec bekötő akna V 500/144/500 cső átvezetéssel DN 100 FILCOTEN 24 kg tec bekötő akna E 500/144/500 cső átvezetéssel DN 100 1) FILCOTEN 24 kg BG szennyfogó kosár bekötő aknához műanyag 0,2 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg BG bűzelzáró bekötő aknához utólagos beépítésre DN 100 műanyag 0,2 kg BG bűzelzáró padlókifolyóhoz DN 100 műanyag 0,2 kg tec homlok- ill véglap horganyzott 0,3 kg tec véglap kifolyással DN 100 horganyzott 0,4 kg tec homlok- ill véglap 1) rozsdamentes 0,3 kg tec véglap kifolyással DN 100 1) rozsdamentes 0,4 kg tec mini homlok- ill véglap horganyzott 0,1 kg tec mini homlok- ill véglap 1) rozsdamentes 0,1 kg tec betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,6 kg 50 aj kérésre ÚJ tec 100/0 + SA Kl. C, SW12, résfolyóka rátéttel RSZ 12,5 oszt C résfolyóka rátéttel RSZ 18 oszt C i Szimmetrikus ill egyedi résfolyóka rátét vagy D 400 kn terhelés esetén kérje ajánlatunkat Beépítési útmutató: www hydrobg hu FILCOTEN

22 tec FILCOTEN tec bebetonozott tokkal, névleges méret 150 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott horganyzott vagy rozsdamentes tokkal, C terhelési osztályig cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN tec V NM 150, Nr 0 0,0 % 22,2 kg FILCOTEN tec V NM 150, Nr 0, H = 500 mm 0,0 % 11,2 kg felár alsó kifolyásra DN cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN tec E NM 150, Nr 0 1) 0,0 % 22,2 kg FILCOTEN tec E NM 150, Nr 0, H = 500 mm 1) 0,0 % 11,2 kg felár alsó kifolyásra DN ) szállítási idő egyeztetés alapján rozsdamentes vagy horganyzott acél tokkal résfolyóka rátéttel RSZ 12,5 oszt C résfolyóka rátéttel RSZ 18 oszt C ÚJ Fedlapok és tartozékok a FILCOTEN tec horganyzott vagy rozsdamentes V2A tokos folyókához, névleges méret 150 cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab tec hálós acél rács 1000/172/20, RSZ 30/10 B 125 kn 4,6 kg tec hálós acél rács 500/172/20, RSZ 30/10 B 125 kn 2,4 kg tec hálós acél rács 1000/172/20, RSZ 30/10 C 250 kn 6,9 kg tec hálós acél rács 500/172/20, RSZ 30/10 C 250 kn 3,6 kg tec hálós acél rács 1000/172/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 6,9 kg tec hálós acél rács 500/172/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 3,6 kg tec hosszbordás öntöttvas rács 500/172/20, RSZ 29/13 C 250 kn 4,9 kg tec kiemelés gátló patent lopás és vandalizmus ellen NM db /fedlap 1) szállítási idő egyeztetés alapján rozsdamentes V2A 0,1 kg cikkszám aszimmetrikus résfolyóka rátét, horganyzott, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét V NM 150, 1000/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét V NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna V NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,0 kg 16 aj kérésre résfolyóka rátét V NM 150, 1000/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét V NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna V NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,0 kg 16 aj kérésre négyzetrácsos betét résfolyóká V 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká V 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap V NM 150, állítható magasság mm 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám aszimmetrikus résfolyóka rátét, rozsdamentes, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét E NM 150, 1000/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét E NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna E NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,0 kg 16 aj kérésre résfolyóka rátét E NM 150, 1000/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét E NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna E NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,0 kg 16 aj kérésre négyzetrácsos betét résfolyóká E 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká E 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap E NM 150, állítható magasság mm 1) 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám tartozék anyag súly darab/raklap forint/darab tec bekötő akna V 500/199/650 cső átvezetéssel DN 150 FILCOTEN 40 kg tec bekötő akna E 500/199/650 cső átvezetéssel DN 150 1) FILCOTEN 40 kg BG szennyfogó kosár bekötő aknához műanyag 0,3 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg BG bűzelzáró bekötő aknához utólagos beépítésre DN 150 műanyag 0,2 kg tec homlok- ill véglap horganyzott 0,5 kg tec véglap kifolyással DN 150 horganyzott 0,6 kg tec homlok- ill véglap 1) rozsdamentes 0,5 kg tec véglap kifolyással DN 150 1) rozsdamentes 0,6 kg tec betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,8 kg 30 aj kérésre i Szimmetrikus résfolyóka rátét vagy D 400 kn terhelés esetén kérje ajánlatunkat Beépítési útmutató: www hydrobg hu

23 FILCOTEN Referenciák 22 23

24 tec FILCOTEN tec bebetonozott tokkal, névleges méret 200 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott horganyzott vagy rozsdamentes tokkal, C terhelési osztályig cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN tec V NM 200, M = 195 mm 0,0 % 28,8 kg FILCOTEN tec V NM 200, M = 195 mm, H = 500 mm 0,0 % 14,5 kg felár alsó kifolyásra DN cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN tec E NM 200, M = 195 mm 1) 0,0 % 28,8 kg FILCOTEN tec E NM 200, M = 195 mm, H = 500 mm 1) 0,0 % 14,5 kg felár alsó kifolyásra DN ) szállítási idő egyeztetés alapján rozsdamentes vagy horganyzott acél tokkal 195 ÚJ Fedlapok és tartozékok a FILCOTEN tec horganyzott vagy rozsdamentes V2A tokos folyókához, névleges méret 200 cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab tec perforált rács 1000/222/20, Ø 6,0 mm C 250 kn 13,5 kg tec perforált rács 500/222/20, Ø 6,0 mm C 250 kn 6,7 kg tec perforált rács 1000/222/20, Ø 6,0 mm, rozsdamentes V2A 1) C 250 kn 13,5 kg tec perforált rács 500/222/20, Ø 6,0 mm, rozsdamentes V2A 1) C 250 kn 6,7 kg tec hálós acél rács 1000/222/20, RSZ 30/10 B 125 kn 6,0 kg tec hálós acél rács 500/222/20, RSZ 30/10 B 125 kn 3,1 kg tec hálós acél rács 1000/222/20, RSZ 30/10 C 250 kn 8,8 kg tec hálós acél rács 500/222/20, RSZ 30/10 C 250 kn 4,5 kg tec hálós acél rács 1000/222/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 8,8 kg tec hálós acél rács 500/222/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 4,5 kg tec hosszbordás öntöttvas rács 500/222/20, RSZ 29/13 C 250 kn 7,3 kg tec kiemelés gátló patent lopás és vandalizmus ellen NM db /fedlap rozsdamentes V2A 0,1 kg cikkszám tartozék anyag súly darab/raklap forint/darab tec bekötő akna V 500/260/650 cső átvezetéssel DN 200 FILCOTEN 48 kg tec bekötő akna E 500/260/650 cső átvezetéssel DN 200 1) FILCOTEN 48 kg BG szennyfogó kosár bekötő aknához műanyag 0,7 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg tec homlok- ill véglap horganyzott 0,8 kg tec véglap kifolyással DN 150 horganyzott 0,5 kg tec homlok- ill véglap 1) rozsdamentes 0,8 kg tec véglap kifolyással DN 150 1) rozsdamentes 0,5 kg tec betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,8 kg 30 aj kérésre 1) szállítási idő egyeztetés alapján

25 Fedlapok: FILCOTEN tec és tec mini NM 100 / tec NM 150, 200 FILCOTEN bordás rács oszt A és C horganyzott vagy rozsdamentes RSZ 8/80, NM 100-hoz hálós acél rács oszt B horganyzott és oszt C horganyzott vagy rozsdamentes, RSZ 30/10, minden NM-hez perforált rács horganyzott vagy rozsdamentes, Ø 6,0 mm oszt A és C NM 100-hoz oszt C NM 200-hoz résfolyóka rátét RSZ 12,5 vagy 18 mm horganyzott vagy rozsdamentes NM 100 és 150-hoz COMBee design rács Ø 7,3 mm, oszt C műanyag PA6 NM 100-hoz hosszbordás öntöttvas rács RSZ 29/13, oszt C - minden NM-hez hosszbordás öntöttvas rács RSZ 29/6 oszt C NM 100-hoz 24 25

26 cikkszám folyókatest öntöttvas tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro G NM 100, Nr 0 0,0 % 19,1 kg FILCOTEN pro G NM 100, Nr 0, H = 500 mm 0,0 % 9,7 kg FILCOTEN pro G NM 100, Nr 5-0 0,0 % 22,6 kg FILCOTEN pro G NM 100, Nr 5-0, H = 500 mm, oldalsó kifúráshoz 2) 0,0 % 13,5 kg FILCOTEN pro G NM 100, Nr ,0 % 26,1 kg FILCOTEN pro G NM 100, Nr ,0 % 32,0 kg felár alsó kifolyásra DN FILCOTEN pro G NM 100, Nr 1-től Nr 10-ig 0,5 % 19,5-25,4 kg cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro V NM 100, Nr 0 0,0 % 18,3 kg FILCOTEN pro V NM 100, Nr 0, H = 500 mm 0,0 % 9,6 kg FILCOTEN pro V NM 100, Nr 5-0 0,0 % 21,6 kg FILCOTEN pro V NM 100, Nr 5-0, H = 500 mm, oldalsó kifúráshoz 2) 0,0 % 13,2 kg FILCOTEN pro V NM 100, Nr ,0 % 24,9 kg FILCOTEN pro V NM 100, Nr ,0 % 31,0 kg felár alsó kifolyásra DN FILCOTEN pro V NM 100, Nr 1-től Nr 10-ig 0,5 % 18,6-24,6 kg cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro E NM 100, Nr 0 1) 0,0 % 18,3 kg felár alsó kifolyásra DN FILCOTEN pro E NM 100, Nr 1-től Nr 10-ig 1) 0,5 % 18,6-24,6 kg ) szállítási idő egyeztetés alapján 2) oldalsó és/vagy alsó kifolyás kialakítása - lásd a 10. oldalon Az oldalsó kifolyás felára megegyezik az alsó kifolyás felárával. pro i E 600 kn terhelési osztályig! FILCOTEN pro bebetonozott tokkal, névleges méret 100 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott öntöttvas, horganyzott vagy rozsdamentes tokkal, E terhelési osztályig / / / / / /245 öntöttvas tokkal rozsdamentes vagy horganyzott acél tokkal FILCOTEN pro mini bebetonozott tokkal, névleges méret 100 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott öntöttvas, horganyzott vagy rozsdamentes tokkal, E terhelési osztályig - alacsony magassággal cikkszám folyókatest öntöttvas tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro G mini NM 100, M = 80 mm 0,0 % 11,1 kg felár alsó kifolyásra DN cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro V mini NM 100, M = 60 mm 0,0 % 9,1 kg FILCOTEN pro V mini NM 100, M = 80 mm 0,0 % 10,7 kg felár alsó kifolyásra DN cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro E mini NM 100, M = 60 mm 1) 0,0 % 9,1 kg FILCOTEN pro E mini NM 100, M = 80 mm 1) 0,0 % 10,7 kg felár alsó kifolyásra DN ) szállítási idő egyeztetés alapján /45 60/ öntöttvas tokkal rozsdamentes vagy horganyzott acél tokkal

27 Fedlapok és tartozékok a FILCOTEN pro és pro mini, bebetonozott öntöttvas, horganyzott vagy rozsdamentes peremű folyókákhoz, NM 100 cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab pro hálós acél rács 1000/122/20, RSZ 30/10 B 125 kn 2,8 kg pro hálós acél rács 500/122/20, RSZ 30/10 B 125 kn 1,4 kg pro hálós acél rács 1000/122/20, RSZ 30/10 C 250 kn 3,3 kg pro hálós acél rács 500/122/20, RSZ 30/10 C 250 kn 1,6 kg pro hálós acél rács 1000/122/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 3,3 kg pro hálós acél rács 500/122/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 1,6 kg pro hálós acél rács 1000/122/20, RSZ 25/10 1) D 400 kn 7,4 kg pro hálós acél rács 500/122/20, RSZ 25/10 1) D 400 kn 3,7 kg pro hálós acél rács 1000/122/20, RSZ 25/10, rozsdamentes V2A 1) D 400 kn 7,4 kg pro hálós acél rács 500/122/20, RSZ 25/10, rozsdamentes V2A 1) D 400 kn 3,8 kg pro bordás rács 1000/122/20, RSZ 8/80 1+3) C 250 kn 4,5 kg pro bordás rács 500/122/20, RSZ 8/80 1+3) C 250 kn 2,2 kg pro bordás rács 1000/122/20, RSZ 8/80, rozsdamentes V2A 1+3) C 250 kn 4,5 kg pro bordás rács 500/122/20, RSZ 8/80, rozsdamentes V2A 1+3) C 250 kn 2,2 kg pro perforált rács 1000/122/20, Ø 6,0 mm 1) C 250 kn 3,3 kg pro perforált rács 500/122/20, Ø 6,0 mm 1) C 250 kn 1,7 kg pro perforált rács 1000/122/20, Ø 6,0 mm, rozsdamentes V2A 1) C 250 kn 3,3 kg pro perforált rács 500/122/20, Ø 6,0 mm, rozsdamentes V2A 1) C 250 kn 1,7 kg pro COMBee design rács 500/123/20, Ø 7,3 mm, műanyag PA6 3) C 250 kn 1,1 kg pro hosszbordás öntöttvas rács 500/122/20, RSZ 29/13 C 250 kn 3,2 kg pro hosszbordás öntöttvas rács 500/122/20, RSZ 29/6 C 250 kn 3,6 kg pro hosszbordás öntöttvas rács 500/122/20, RSZ 29/13 D 400 kn 3,4 kg pro bordás öntöttvas rács 500/122/20, RSZ 14/100 E 600 kn 3,8 kg pro design öntöttvas rács "VILLE" 500/122/25 E 600 kn 5,2 kg 240 aj kérésre pro kiemelés gátló patent lopás és vandalizmus ellen NM db / fedlap rozsdamentes V2A 0,1 kg cikkszám 4 csavarral rögzíthető rács max terhelés súly darab/raklap forint/darab pro hosszbordás öntöttvas rács 500/122/20, RSZ 22/13 4) E 600 kn 4,2 kg pro csavartartozékok hosszbordás öntöttvas rácshoz oszt E (1 db csavar, 1 db anya - méterenként 8 db ) pro csavartartozékok V2A hosszbordás öntöttvas rácshoz oszt E (1 db csavar, 1 db anya - méterenként 8 db ) cikkszám aszimmetrikus résfolyóka rátét, horganyzott, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét V NM 100, 1000/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét V NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna V NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,0 kg 24 aj kérésre résfolyóka rátét V NM 100, 1000/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét V NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna V NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,0 kg 24 aj kérésre négyzetrácsos betét résfolyóká V 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká V 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap V NM 100, állítható magasság mm 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám aszimmetrikus résfolyóka rátét, rozsdamentes, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét E NM 100, 1000/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét E NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna E NM 100, 500/123/133, SH 110, RSZ 12,5 mm C 250 kn 5,0 kg 24 aj kérésre résfolyóka rátét E NM 100, 1000/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,4 kg 36 aj kérésre résfolyóka rátét E NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 2,7 kg 24 aj kérésre ellenőrző akna E NM 100, 500/123/133, SH 110, RSZ 18 mm 1) C 250 kn 5,0 kg 24 aj kérésre négyzetrácsos betét résfolyóká E 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká E 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap E NM 100, állítható magasság mm 1) 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám tartozék anyag súly darab/raklap forint/darab pro bekötő akna G 500/145/600 cső átvezetéssel DN 100 FILCOTEN 32,9 kg pro bekötő akna V 500/145/600 cső átvezetéssel DN 100 FILCOTEN 32,4 kg pro bekötő akna E 500/145/600 cső átvezetéssel DN 100 1) FILCOTEN 32,4 kg BG szennyfogó kosár bekötő aknához műanyag 0,2 kg BG bűzelzáró bekötő aknához utólagos beépítésre DN 100 műanyag 0,2 kg BG bűzelzáró padlókifolyóhoz DN 100 műanyag 0,2 kg pro homlok- ill véglap horganyzott 0,3 kg pro véglap kifolyással DN 100 horganyzott 0,4 kg pro homlok- ill véglap 1) rozsdamentes 0,3 kg pro véglap kifolyással DN 100 1) rozsdamentes 0,4 kg pro mini homlok- ill véglap horganyzott 0,1 kg pro mini homlok- ill véglap 1) rozsdamentes 0,1 kg pro betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,6 kg 50 aj kérésre 1) szállítási idő egyeztetés alapján 3) vandalizmus elleni biztosítás nem lehetséges 4) az öntöttvas tokban a rács csavarral rögzíthető / csavartartozék külön rendelendő ÚJ ÚJ i Szimmetrikus ill egyedi résfolyóka rátét vagy D 400 kn terhelés esetén kérje ajánlatunkat Beépítési utasítás: www hydrobg hu FILCOTEN

28 pro FILCOTEN pro bebetonozott tokkal, névleges méret 150 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott öntöttvas, horganyzott vagy rozsdamentes tokkal, E terhelési osztályig cikkszám folyókatest öntöttvas tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro G NM 150, Nr 0 0,0 % 31,8 kg FILCOTEN pro G NM 150, Nr 0, H = 500 mm 0,0 % 17,0 kg FILCOTEN pro G NM 150, Nr 5-0 0,0 % 35,6 kg FILCOTEN pro G NM 150, Nr 5-0, H = 500 mm, oldalsó kifúráshoz 2) 0,0 % 21,5 kg FILCOTEN pro G NM 150, Nr ,0 % 38,8 kg FILCOTEN pro G NM 150, Nr ,0 % 48,7 kg felár alsó kifolyásra DN FILCOTEN pro G NM 150, Nr 1-től Nr 10-ig 0,5 % 32,5-38,5 kg cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro V NM 150, Nr 0 0,0 % 31,0 kg FILCOTEN pro V NM 150, Nr 0, H = 500 mm 0,0 % 16,5 kg FILCOTEN pro V NM 150, Nr 5-0 0,0 % 34,6 kg FILCOTEN pro V NM 150, Nr 5-0, H = 500 mm, oldalsó kifúráshoz 2) 0,0 % 21,0 kg FILCOTEN pro V NM 150, Nr ,0 % 37,8 kg FILCOTEN pro V NM 150, Nr ,0 % 47,7 kg felár alsó kifolyásra DN FILCOTEN pro V NM 150, Nr 1-től Nr 10-ig 0,5 % 31,5-37,5 kg cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro E NM 150, Nr 0 1) 0,0 % 30,8 kg felár alsó kifolyásra DN FILCOTEN pro E NM 150, Nr 1-től Nr 10-ig 1) 0,5 % 31,5-37,5 kg ) szállítási idő egyeztetés alapján 2) oldalsó és/vagy alsó kifolyás kialakítása - lásd a 10. oldalon Az oldalsó kifolyás felára megegyezik az alsó kifolyás felárával. i E 600 kn terhelési osztályig! / / / / öntöntöttvas tokkal 1) szállítási idő egyeztetés alapján rozsdamentes vagy horganyzott acél tokkal FILCOTEN pro mini bebetonozott tokkal, névleges méret 150 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott öntöttvas, horganyzott vagy rozsdamentes tokkal, E terhelési osztályig - alacsony magassággal cikkszám folyókatest öntöttvas tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro G mini NM 150, M = 100 mm 0,0 % 20,0 kg FILCOTEN pro G mini NM 150, M = 120 mm 1) 0,0 % 21,8 kg felár alsó kifolyásra DN cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro V mini NM 150, M = 100 mm 0,0 % 19,4 kg FILCOTEN pro V mini NM 150, M = 120 mm 1) 0,0 % 21,2 kg felár alsó kifolyásra DN cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro E mini NM 150, M = 100 mm 1) 0,0 % 19,4 kg FILCOTEN pro E mini NM 150, M = 120 mm 1) 0,0 % 21,2 kg felár alsó kifolyásra DN /75 100/ /75 100/ öntöttvas tokkal 188 rozsdamentes vagy horganyzott acél tokkal

29 Fedlapok és tartozékok a FILCOTEN pro és pro mini, bebetonozott öntöttvas, horganyzott vagy rozsdamentes peremű folyókákhoz, NM 150 cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab pro hálós acél rács 1000/172/20, RSZ 30/10 B 125 kn 4,6 kg pro hálós acél rács 500/172/20, RSZ 30/10 B 125 kn 2,4 kg pro hálós acél rács 1000/172/20, RSZ 30/10 C 250 kn 6,9 kg pro hálós acél rács 500/172/20, RSZ 30/10 C 250 kn 3,6 kg pro hálós acél rács 1000/172/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 6,9 kg pro hálós acél rács 500/172/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 3,6 kg pro hálós acél rács 1000/172/20, RSZ 25/10 1) D 400 kn 10,4 kg pro hálós acél rács 500/172/20, RSZ 25/10 1) D 400 kn 5,3 kg pro hosszbordás öntöttvas rács 500/172/20, RSZ 29/13 C 250 kn 4,9 kg pro hosszbordás öntöttvas rács 500/172/20, RSZ 29/13 D 400 kn 5,2 kg pro bordás öntöttvas rács 500/172/20, RSZ 14/150 E 600 kn 7,0 kg pro kiemelés gátló patent lopás és vandalizmus ellen NM db / fedlap rozsdamentes V2A 0,1 kg cikkszám 4 csavarral rögzíthető rács max terhelés súly darab/raklap forint/darab pro hosszbordás öntöttvas rács 500/172/20, RSZ 22/13 4) E 600 kn 7,2 kg pro bordás öntöttvas rács 500/172/20, RSZ 14/150 4) D 400 kn 5,5 kg pro csavartartozékok öntöttvas rács oszt D és E (1 db csavar-1 db anya-méterenként 8 db ) pro csavartartozékok V2A öntöttvas rács oszt D és E (1 db csavar-1 db anya-méterenként 8 db ) cikkszám aszimmetrikus résfolyóka rátét, horganyzott, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét V NM 150, 1000/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét V NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna V NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,0 kg 16 aj kérésre résfolyóka rátét V NM 150, 1000/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét V NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna V NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,0 kg 16 aj kérésre négyzetrácsos betét résfolyóká V 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká V 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap V NM 150, állítható magasság mm 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám aszimmetrikus résfolyóka rátét, rozsdamentes, tartozékokkal max terhelés súly darab/raklap forint/darab résfolyóka rátét E NM 150, 1000/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét E NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna E NM 150, 500/173/143, SH 110, RSZ 12,5 mm C 250 kn 6,0 kg 16 aj kérésre résfolyóka rátét E NM 150, 1000/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,7 kg 24 aj kérésre résfolyóka rátét E NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 3,3 kg 16 aj kérésre ellenőrző akna E NM 150, 500/173/143, SH 110, RSZ 18 mm 1) C 250 kn 6,0 kg 16 aj kérésre négyzetrácsos betét résfolyóká E 8/8 mm, H =1000 mm, RSZ 18 mm 0,2 kg négyzetrácsos betét résfolyóká E 8/8 mm, H =500 mm, RSZ 18 mm 0,1 kg homloklap E NM 150, állítható magasság mm 1) 0,1 kg aj kérésre ideiglenes fedlap az építésre RSZ 12,5 és 18 mm, H = 1000 mm, fa 0,2 kg ellenőrző akna kiemelő szerszám 2 db, műanyag 0,1 kg cikkszám tartozék anyag súly darab/raklap forint/darab pro bekötő akna G 500/200/690 cső átvezetéssel DN 150 FILCOTEN 45 kg pro bekötő akna V 500/200/690 cső átvezetéssel DN 150 FILCOTEN 44,5 kg pro bekötő akna E 500/200/690 cső átvezetéssel DN 150 1) FILCOTEN 44,5 kg BG szennyfogó kosár bekötő aknához műanyag 0,3 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg BG bűzelzáró bekötő aknához utólagos beépítésre DN 150 műanyag 0,2 kg pro homlok- ill véglap horganyzott 0,5 kg pro véglap kifolyással DN 150 horganyzott 0,6 kg pro homlok- ill véglap 1) rozsdamentes 0,5 kg pro véglap kifolyással DN 150 1) rozsdamentes 0,6 kg pro mini homlok- ill véglap (M=100 és M=120 mm) horganyzott 0,3 kg pro mini homlok- ill véglap (M=100 és M=120 mm) 1) rozsdamentes 0,3 kg pro betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,8 kg 30 aj kérésre 1) szállítási idő egyeztetés alapján 4) az öntöttvas tokban a rács csavarral rögzíthető / csavartartozék külön rendelendő ÚJ i Szimmetrikus ill egyedi résfolyóka rátét vagy D 400 kn terhelés esetén kérje ajánlatunkat Beépítési utasítás: www hydrobg hu FILCOTEN 28 29

30 pro FILCOTEN pro bebetonozott tokkal, névleges méret 200 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott öntöttvas, horganyzott vagy rozsdamentes tokkal, E terhelési osztályig cikkszám folyókatest öntöttvas tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro G NM 200, Nr 0 0,0 % 45,0 kg FILCOTEN pro G NM 200, Nr 0, H = 500 mm 0,0 % 22,6 kg FILCOTEN pro G NM 200, Nr 5-0 0,0 % 50,3 kg FILCOTEN pro G NM 200, Nr 5-0, H = 500 mm, oldalsó kifúráshoz 2) 0,0 % 30,1 kg FILCOTEN pro G NM 200, Nr ,0 % 55,3 kg FILCOTEN pro G NM 200, Nr ,0 % 65,6 kg felár alsó kifolyásra DN FILCOTEN pro G NM 200, Nr 1-től Nr 10-ig 0,5 % 45,5-54,9 kg cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro V NM 200, Nr 0 0,0 % 44,0 kg FILCOTEN pro V NM 200, Nr 0, H = 500 mm 0,0 % 22,1 kg FILCOTEN pro V NM 200, Nr 5-0 0,0 % 49,3 kg FILCOTEN pro V NM 200, Nr 5-0, H = 500 mm, oldalsó kifúráshoz 2) 0,0 % 29,6 kg FILCOTEN pro V NM 200, Nr ,0 % 54,3 kg FILCOTEN pro V NM 200, Nr ,0 % 64,6 kg felár alsó kifolyásra DN FILCOTEN pro V NM 200, Nr 1-től Nr 10-ig 0,5 % 44,5-53,9 kg cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro E NM 200, Nr 0 1) 0,0 % 44,0 kg felár alsó kifolyásra DN FILCOTEN pro E NM 200, Nr 1-től Nr 10-ig 1) 0,5 % 44,5-53,9 kg ) szállítási idő egyeztetés alapján 2) oldalsó és/vagy alsó kifolyás kialakítása - lásd a 10. oldalon Az oldalsó kifolyás felára megegyezik az alsó kifolyás felárával i E 600 kn terhelési osztályig! / / / / önöntöttvas tokkal rozsdamentes vagy horganyzott acél tokkal FILCOTEN pro mini bebetonozott tokkal, névleges méret 200 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott öntöttvas, horganyzott vagy rozsdamentes tokkal, E terhelési osztályig - alacsony magassággal cikkszám folyókatest öntöttvas tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro G mini NM 200, M = 100 mm 0,0 % 22,2 kg FILCOTEN pro G mini NM 200, M = 120 mm 1) 0,0 % 24,1 kg felár alsó kifolyásra DN cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro V mini NM 200, M = 100 mm 0,0 % 21,1 kg FILCOTEN pro V mini NM 200, M = 120 mm 1) 0,0 % 23,0 kg felár alsó kifolyásra DN cikkszám folyókatest rozsdamentes V2A tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro E mini NM 200, M = 100 mm 1) 0,0 % 21,1 kg FILCOTEN pro E mini NM 200, M = 120 mm 1) 0,0 % 23,0 kg felár alsó kifolyásra DN ) szállítási idő egyeztetés alapján /75 100/ /75 100/ öntöttvas tokkal 238 rozsdamentes vagy horganyzott acél tokkal

31 Fedlapok és tartozékok a FILCOTEN pro és pro mini, bebetonozott öntöttvas, horganyzott vagy rozsdamentes peremű folyókákhoz, NM 200 cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab pro hálós acél rács 1000/222/20, RSZ 30/10 B 125 kn 6,0 kg pro hálós acél rács 500/222/20, RSZ 30/10 B 125 kn 3,1 kg pro hálós acél rács 1000/222/20, RSZ 30/10 C 250 kn 8,8 kg pro hálós acél rács 500/222/20, RSZ 30/10 C 250 kn 4,5 kg pro hálós acél rács 1000/222/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 8,8 kg pro hálós acél rács 500/222/20, RSZ 30/10, rozsdamentes V2A 1) C 250 kn 4,5 kg pro hálós acél rács 1000/222/20, RSZ 25/10 1) D 400 kn 15,7 kg pro hálós acél rács 500/222/20, RSZ 25/10 1) D 400 kn 8,0 kg pro perforált rács 1000/222/20, Ø 6,0 mm 1) C 250 kn 13,5 kg pro perforált rács 500/222/20, Ø 6,0 mm 1) C 250 kn 6,7 kg pro perforált rács 1000/222/20, Ø 6,0 mm, rozsdamentes V2A 1) C 250 kn 13,5 kg pro perforált rács 500/222/20, Ø 6,0 mm, rozsdamentes V2A 1) C 250 kn 6,7 kg pro hosszbordás öntöttvas rács 500/222/20, RSZ 29/13 C 250 kn 7,3 kg pro hosszbordás öntöttvas rács 500/222/20, RSZ 29/13 D 400 kn 7,7 kg pro bordás öntöttvas rács 500/222/20, RSZ 14/200 E 600 kn 8,9 kg pro design öntöttvas rács "VILLE" 500/222/25 E 600 kn 10,8 kg 98 aj kérésre pro kiemelés gátló patent lopás és vandalizmus ellen NM db / fedlap rozsdamentes V2A 0,1 kg cikkszám 4 csavarral rögzíthető rács max terhelés súly darab/raklap forint/darab pro hosszbordás öntöttvas rács 500/222/20, RSZ 22/13 4) E 600 kn 8,8 kg pro bordás öntöttvas rács 500/222/20, RSZ 14/200 4) D 400 kn 7,7 kg pro csavartartozékok öntöttvas rács oszt D és E (1 db csavar-1 db anya-méterenként 8 db ) pro csavartartozékok V2A öntöttvas rács oszt D és E (1 db csavar-1 db anya-méterenként 8 db ) cikkszám tartozék anyag súly darab/raklap forint/darab pro bekötő akna G 500/265/750 cső átvezetéssel DN 200 FILCOTEN 48,4 kg pro bekötő akna V 500/265/750 cső átvezetéssel DN 200 FILCOTEN 48 kg pro bekötő akna E 500/265/750 cső átvezetéssel DN 200 1) FILCOTEN 48 kg BG szennyfogó kosár bekötő aknához műanyag 0,7 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg pro homlok- ill véglap horganyzott 0,8 kg pro véglap kifolyással DN 200 horganyzott 1,1 kg pro homlok- ill véglap 1) rozsdamentes 0,8 kg pro véglap kifolyással DN 200 1) rozsdamentes 1,1 kg pro mini homlok- ill véglap (M=100 és M=120 mm) horganyzott 0,3 kg pro mini homlok- ill véglap (M=100 és M=120 mm) 1) rozsdamentes 0,3 kg pro betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 0,8 kg 30 aj kérésre 1) szállítási idő egyeztetés alapján 4) az öntöttvas tokban a rács csavarral rögzíthető / csavartartozék külön rendelendő ÚJ ÚJ FILCOTEN 30 31

32 pro Fedlapok: FILCOTEN pro és pro mini NM 100, 150, 200 hálós acél rács RSZ 30/10 oszt B - horg, oszt C horg és rm V2A NM 100-tól NM 200-ig hálós acél rács RSZ 25/10, oszt D NM 100-hoz - horg és rm V2A NM 150 és NM horg bordás rács RSZ 8/80 oszt C - horg és rm V2A NM 100-hoz perforált rács Ø 6,0 mm oszt C - horg és rm V2A NM 100 és NM 200 résfolyóka rátét RSZ 12,5 mm vagy 18 mm, oszt C, horg és rm V2A NM 100 és NM 150 COMBee design rács Ø 7,3 mm, oszt C műanyag PA6 NM 100-hoz hosszbordás öv rács RSZ 29/6 oszt C, szűk réstávolság NM 100-hoz hosszbordás öv rács RSZ 29/13 oszt C vagy oszt D NM 100-tól NM 200-ig hosszbordás öv rács RSZ 22/13 oszt E - 4 csavarral rögzíthető csak öv tokos változatban NM 100-tól NM 200-ig bordás öntöttvas rács RSZ 14/100, 14/150, 14/200 NM 100-tól NM 200-ig oszt E gyorscsatlakozóval NM 150-tól NM 200-ig oszt D 4 csavarral rögzíthető design öntöttvas rács VILLE, oszt E NM 100 és NM 200

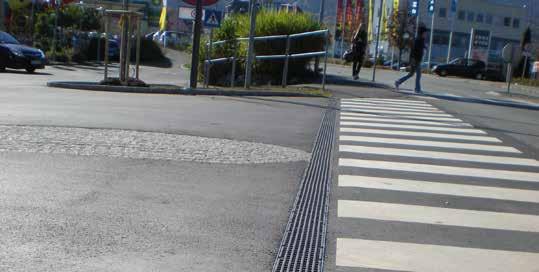

33 FILCOTEN Referenciák 32 33

34 pro i E 600 kn terhelési osztályig! FILCOTEN pro bebetonozott tokkal, névleges méret 300 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott öntöttvas vagy horganyzott tokkal, E terhelési osztályig cikkszám folyókatest öntöttvas tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro G NM 300, Nr 0 0,0 % 77,3 kg FILCOTEN pro G NM 300, Nr 0, H = 500 mm 0,0 % 38,8 kg FILCOTEN pro G NM 300, Nr 5-0 1) 0,0 % 83,9 kg FILCOTEN pro G NM 300, Nr ) 0,0 % 90,3 kg FILCOTEN pro G NM 300, Nr ) 0,0 % 110,7 kg felár alsó kifolyásra DN FILCOTEN pro G NM 300, Nr 1-től Nr 10-ig 1) 0,5 % 78,0-89,7 kg 6 aj kérésre cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro V NM 300, Nr 0 0,0 % 75,6 kg FILCOTEN pro V NM 300, Nr 0, H = 500 mm 0,0 % 37,9 kg FILCOTEN pro V NM 300, Nr 5-0 1) 0,0 % 82,2 kg FILCOTEN pro V NM 300, Nr ) 0,0 % 88,6 kg FILCOTEN pro V NM 300, Nr ) 0,0 % 109 kg felár alsó kifolyásra DN FILCOTEN pro V NM 300, Nr 1-től Nr 10-ig 1) 0,5 % 76,3-88,0 kg 6 aj kérésre 1) szállítási idő egyeztetés alapján /325/350/ /385/410/ /325/350/ /385/410/ öntöttvas tokkal horganyzott acél tokkal FILCOTEN pro mini bebetonozott tokkal, névleges méret 300 Folyóka FILCOTEN HPC (High Performance Concrete) anyagból, bebetonozott öntöttvas vagy horganyzott tokkal, E terhelési osztályig - alacsony magassággal cikkszám folyókatest öntöttvas tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro G mini NM 300, M = 120 mm 0,0 % 37,9 kg felár alsó kifolyásra DN cikkszám folyókatest horganyzott tokkal és tömítőhoronnyal lejtés súly darab/raklap forint/darab FILCOTEN pro V mini NM 300, M = 120 mm 1) 0,0 % 36,2 kg felár alsó kifolyásra DN öntöttvas tokkal M = 120 mm 360 horganyzott acél tokkal M = 120 mm

35 Fedlapok és tartozékok a FILCOTEN pro és pro mini, bebetonozott öntöttvas vagy horganyzott peremű folyókákhoz, NM 300 cikkszám 4 csavarral rögzíthető rács max terhelés súly darab/raklap forint/darab pro hálós acél rács 1000/347/25, RSZ 30/10 4) C 250 kn 23,1 kg pro hálós acél rács 500/347/25, RSZ 30/10 4) C 250 kn 11,6 kg pro hosszbordás öntöttvas rács 500/347/25, RSZ 29/13 4+5) D 400 kn 15,2 kg pro hosszbordás öntöttvas rács 500/347/25, RSZ 29/13 4+5) E 600 kn 17,9 kg pro bordás öntöttvas rács 500/347/25, RSZ 14/ ) D 400 kn 17,4 kg pro design öntöttvas rács "VILLE" 500/347/25 4+5) E 600 kn 20,0 kg 30 aj kérésre pro csavartartozékok hálós acél rács oszt C (1 db csavar-1 db anya-méterenként 4 db ) pro csavartartozékok öntöttvas rács oszt D és E (1 db csavar-1 db anya-méterenként 8 db ) pro csavartartozékok V2A öntöttvas rács oszt D és E (1 db csavar-1 db anya-méterenként 8 db ) cikkszám tartozék anyag súly darab/raklap forint/darab pro bekötő akna G 560/520/950, 2-részes 1) cső átvezetéssel DN 200, DN 100, 200-as csatlakozás FILCOTEN 124 kg pro bekötő akna V 560/520/950, 2-részes 1) cső átvezetéssel DN 200, DN 100, 200-as csatlakozás FILCOTEN 123 kg BG szennyfogó kosár bekötő aknához horganyzott 3,2 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg pro homlok- ill véglap horganyzott 1,7 kg pro véglap kifolyással DN 200 horganyzott 1,6 kg pro mini homlok- ill véglap (M=120 mm) horganyzott 0,2 kg pro betonozható lábak csavarral - szükséges: folyókák száma + 1 horganyzott 1,1 kg 20 aj kérésre ÚJ ÚJ FILCOTEN 1) szállítási idő egyeztetés alapján 4) csavartartozék külön rendelendő 5) gyorscsatlakozós rendszerű Fedlapok: FILCOTEN pro és pro mini NM 300 hálós acél rács RSZ 30/10 oszt C horganyzott 4 csavarral rögzíthető hosszbordás öntöttvas rács RSZ 29/13, oszt D vagy oszt E 4 csavarral rögzíthető bordás öntöttvas rács RSZ 14/300, oszt D 4 csavarral rögzíthető design öntöttvas rács VILLE, oszt E 4 csavarral rögzíthető 34 35

36 tec / pro Tartozék a) b) c) 158,5 mm Előkészített alsó kifolyás DN 100 (NM 100), DN 150 (NM 150) és DN 200 (NM 200/300) i Előkészített alsó kifolyás, függőlegesen csatlakoztatható PVC csőhöz (nem tartozék) Alsó kifolyás elhelyezkedése: középen a folyóka végétől 250 mm a) 3 részből álló bűzelzáró padlókifolyóhoz b) A bűzelzáró alsó kifolyó csonk alulról illesztendő c) Komplett bűzelzáró az alsó kifolyóba illesztve (csak NM 100) bekötő akna iszap gyűjtő bűzelzáró csatlakozás DN100 FILCOTEN Bekötő akna tec/pro H=500 mm, névleges mérethez Műanyag szennyfogó kosár - megakadályozza a nagyobb méretű szennyeződés csatornába jutását - névleges mérethez illeszkedik Bűzzár bekötő aknához csőcsatlakozással DN 100 és 150 Beépítés: Helyezze a bűzzárat a bekötő akna belsejébe és a csőcsatlakozóval kívülről illessze össze a) b) Bűzzár bekötő aknához PVC könyökből 150 és 200-as méretben, utólagos beszereléshez FILCOTEN tec/pro a) Homlok- ill véglap b) Véglap kifolyással Homlok- ill véglap FILCOTEN tec/pro mini Betonozható lábak, horganyzott acélból, folyókával azonos névleges méretben Vandalizmus- és lopásbiztos rácsrögzítő minden fedlaphoz NM 100/150/200 kivéve a hálós acél és a COMBee dizájn rácsot (tec / pro) Fedlaponként 2 db szükséges i Részletes leírás 37. oldal Csavartartozék szett FCT pro: 1 x csavar, 1 x anya horg vagy rozsdamentes V2A hosszbordás és bordás öv rácshoz oszt E minden öntöttvas tokhoz és horganyzott rácshoz oszt C és öv dizájn rácshoz oszt E (FCT pro 300) i M8 NM / M10 NM 300

37 Az ígért tartós kapcsolat. FILCOTEN A rácsaink különböző csatlakozási lehetőségei minden tekintetben megfelelnek az EN1433 szabványnak Ezen felül azonban lehetőség van már arra is, hogy a biztonság mértékét az Ön egyedi igényei határozzák meg A legújabb fix-csatlakozó rendszer a rácsok gyors és biztos rögzítését teszi lehetővé, miközben a vandalizmus elleni biztosítás egy további opcionális lehetőséget nyújt Igény szerint még több biztonság: opcionális vandalizmus elleni biztosítás (NM 100, 150 és 200) 1. lépés: Helyezze a vandalizmus elleni rögzítő patentet a rácsba Nyomja a patentet ütközésig 2. lépés: Helyezze a a rácsot FILCOTEN tec/pro folyókába 3. lépés: Nyomja a rácsot erősen a folyókába, míg a rács bele nem szorul, illetve a patent be nem pattan 4. lépés: A csavarok meghúzásával végleg elkerülhető a rács esetleges kimozdítása Bemutató videó itt található: www hydrobg hu/biztonsag_ vandalizmus_ellen html Egyszerűen biztos: 4-pontos fix-csatlakozó rendszer Az új fix-csatlakozó rendszer a rácsnak a folyókában történő 4 pontos gyorsrögzítését teszi lehetővé A tartórugók minden rácstípus esetében bepattannak a peremben kialakított kis nyílásokba, a rács ezáltal egyszerűen és biztosan rögzíthető A A rácsokat először a folyóka egyik oldalába kell illeszteni, majd egyszerűen csak bepattintani a folyókatestbe A peremben lévő kis nyílásokra figyelni kell (lásd A), ez biztosítja a rácsot az esetleges elcsúszások ellen A fix-gyorscsatlakozó rendszer rögzíti a rácsot a peremben Egy erős rántás és a kötés oldódik A fix-gyorscsatlakozó rendszer az öntöttvas és horganyzott rácsokra egyaránt érvényes 36 37

38 Bekötő aknák SZ H C C SZ H iszap gyüjtő D M iszap gyüjtő D K K M SZ 1 C C SZ FILCOTEN bekötő akna, egy részes FILCOTEN bekötő akna, két részes* Folyóka típus FILCOTEN light Névleges méret Cikkszám H SZ SZ 1 M C D K KG-gyűrű DN KG-gyűrű DN / KG-gyűrű DN 100 FILCOTEN tec / KG-gyűrű DN / KG-gyűrű DN / / KG-gyűrű DN 100 FILCOTEN pro / / KG-gyűrű DN / / KG-gyűrű DN * / KG-gyűrű DN 200 KG-gyűrű rendszer: A gyárilag beépített KG gyűrű biztosítja a PVC csövek egyszerű és pontos csatlakoztatását bekötő akna iszap gyűjtő bűzelzáró csatlakozás DN100 Bűzzár bekötő aknához 150-es és 200-as méretben utólagos beépítésre Beépítés: Helyezze a bűzzárat a bekötő akna belsejébe és a csőcsatlakozóval kívülről illessze össze

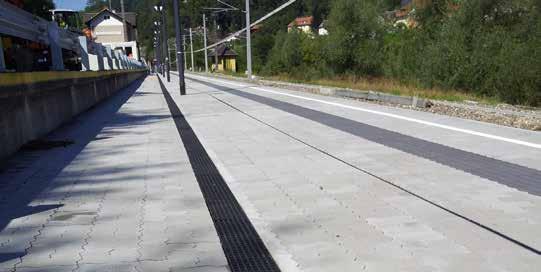

39 FILCOTEN Referenciák 38 39

40 pro ÚJ FILCOTEN pro Pontösszefolyó bebetonozott tokkal, névleges méret részes bekötő akna cső átvezetéssel DN 200, csatlakoztatható középső résszel, bebetonozott öntöttvas vagy horganyzott tokkal cikkszám pontösszefolyó öntöttvas tokkal anyag súly darab/raklap forint/darab bekötő akna G 560/520/950, 2-részes (felső és alsó rész) cső átvezetéssel DN 200, csatlakozási lehetőség DN 100 és 200-hoz 1) FILCOTEN 124 kg bekötő akna középső rész 560/500/415 1) FILCOTEN 42,5 kg átalakító lap NM 300, pro NM 100 és NM 200-as csatlakozás 1) horganyzott 1,7 kg cikkszám pontösszefolyó horganyzott tokkal anyag súly darab/raklap forint/darab bekötő akna V 560/520/950, 2-részes (felső és alsó rész) cső átvezetéssel DN 200, csatlakozási lehetőség DN 100 és 200-hoz 1) FILCOTEN 123 kg bekötő akna középső rész 560/500/415 1) FILCOTEN 42,5 kg átalakító lap NM 300, pro NM 100 és NM 200-as csatlakozás 1) horganyzott 1,7 kg Fedlapok és tartozékok Fedlapokat és tartozékokat lásd a FILCOTEN pro NM 300 oldalán 1) szállítási idő egyeztetés alapján Átalakító lap oldalsó csatlakozáshoz Magasságkülönbségek kiegyenlítésére szolgáló elem

41 FILCOTEN Referenciák 40 41

42 Az első és a a legfenntarthatóbb. Gyakran a legegyszerűbb ötletek a legjobbak Jó példa erre a forradalmian új FILCOTEN one A folyókatestet a ráccsal egybeöntve gyártjuk, méghozzá a piacon fellelhető leginnovatívabb alapanyagból a HPC (High Performance Concrete) anyagból Egyetlen elemből, egyszerűen zseniális. Nagyon sok munkát fektettünk a folyóka létrehozásába, de a kemény munka meghozta a gyümölcsét Több órányi szerkesztés, tervezés, dizájnolás és tesztelés eredményeként született meg a számos, kiváló tulajdonságot magába egyesítő termék, mely a maga nemében egyedülálló a piacon Beömlőnyílás a folyóka végein standard résszélességgel rendelkező beömlőnyílás a folyóka végén a tökéletes vízelvezetésért Monolitikus, sokszorosan környezetbarát. A FILCOTEN HPC egy olyan alapanyag, mely a legkiválóbb tulajdonságokat ötvözi a fenntarthatósággal Ennek köszönhetően a FILCOTEN one a környezetvédelem vonatkozásában egyedülálló A 100%-os újrahasznosíthatóság, a tanúsított szennyezőanyag mentesség és az extrém alacsony káros környezeti hatás mind hozzájárul környezetünk és egészségünk megóvásához Nút- és féder rendszer a tetszőleges irányú elhelyezésért - bal- vagy jobb oldalirányú folyókacsatlakozási lehetőség az egyszerűbb és gyorsabb beépítésért - nút-féder rendszerű folyókavég kialakítás a folyókaelemek pontos, a folyásiránnyal megegyező elhelyezésért - előkészített mélyedés a folyókatest végein és beilleszthető tömítés az opitmális illeszkedéséhez Rendkívül hatékony vízelvezetés - az innovatív hullám profilú dizájnnal rendelkező keresztmetszet garantálja a folyóka optimális vízelvezetési kapacitását, részleges vagy teljes telítettség esetén is - a W-profil következtében a beáramló víz turbulenciájának köszönhetően fokozott az öntisztító hatás Egyszerűen kezelhető tömítőrendszer - előkészített nút a homloklapokon a tömítőrendszer egyszerű fogadásáért - tartós tömítés a folyókatest végein kialakított nút-féder rendszernek köszönhetően - EN 1433 minőségi követelménynek megfelelő

43 Optimalizált beömlőnyílások - EN 1433 minőségi követelménynek megfelelő résszélesség - innovatív S-dizájn a hatékonyabb csapadékvízelvezetésért Gyalogos és kerékpárosbarát - a beömlőnyílások az út menetirányához képest kissé ferdén vannak elhelyezve - biztonságos áthajtás és átkelés az S-dizájnú dupla nyílásnak köszönhetően FILCOTEN Monolitikus építési mód - FILCOTEN HPC anyagból készült egybeöntött folyóka - rendkívül robusztus és kopásálló - ideális megolás dinamikus terhelésnek kitett útszakasz vízelvezetésére 1) Ellenőrzött ökomérleg (Life Cycle Assessment) - csökkentett üvegházhatású gázkibocsátás - gyártás 100%-os ökoárammal - környezetbarát gyártási folyamat Rendkívül tartós kötés a betonágyazattal - a folyóka betonalaphoz való rögzítését a folyókatest oldalán kialakított mélyedések biztosítják - a kiváló hőtágulási együtthatónak köszönhetően tartós kötés a betonágyazattal - tökéletesen illeszkedik a HPC anyag a hagyományos betonágyazathoz Beépítési területek: egy folyóka sok megoldás. A FILCOTEN one ideális megoldás minden olyan terület vízelvezetésére, ahol dinamikus, extrém terhelhetőség várható A monolitikus kialakítási módnak köszönhetően a folyóka számos újszerű, kiváló tulajdonságot egyesít magában Beépítési területek: ipari területek logisztikai központok autópályák elválasztó sávjai vasúti átjárók körforgalmak parkolók aszfaltozott területek 1 ISO14040, ISO14044, EN15804 szerinti szabvány 2) Szintetikus gyanták mellőzése a gyártás során

44 Részleteiben átgondolt, egyedülálló rendszer. Mit kell tudnia egy jó vízelvezető rendszernek? Egészen egyszerű, többnek kell lennie az egyes részekből álló egésznél A FILCOTEN one fejlesztésekor nem csupán a folyókatest részleteire figyeltünk, hanem a komplett rendszerre helyeztük a hangsúlyt Intelligens megoldások minden egyedi vevőigényre. Az intelligens megoldásokkal nagyobb hatékonyság, teljesítmény és nem utolsó sorban egyszerűbb és biztosabb kezelés érhető el, a beépítéstől kezdve egészen a rutinszerű karbantartásig Egy rács egy dizájn - az S-dizájn következetes megjelenítése az öntöttvas rácson is - KTL-bevonatú tok és rács - 4 csavarral történő rögzítési mód - F900 terhelési osztály Alap folyókatest NM200, NM150 - standard beépítési magasság Nr 0 - beépítési hossz 1000 mm Ellenőrző idom - egyszerű hozzáférés a folyókához a tisztító aknán keresztül - beépítési hossz 1000 mm

45 Homlok-ill. véglap - nút- és féder rendszerrel - homloklapon keresztüli csőcsatlakozási lehetőség Véglap kifolyással - nút- és féder rendszerrel - folyókavégi csatlakozási lehetőség DN 200-as csőcsatlakozással, tömítőgyűrűvel FILCOTEN Egyszerű hozzáférés - egyszerűen tisztítható kifolyóidom - nagy kifolyónyílás a folyóka alján - kivehető szennyfogó kosár - beépítési hossz 1000 mm Átalakító lap - lépcsős lejtés kialakításához - a Nr 0 és Nr 40-0 elemek összekötéséhez Tárolás és lépcsős lejtés kialakítása - beépítési magasság 40-0 (a Nr 0 elemnél 20 cm-rel magasabb) - nagyobb hidraulikai teljesítmény - hosszabb folyókaszakaszok kiépítésének lehetősége egy kifolyási pont esetén - víztárolásra alkalmas (víztároló képessége: 40 l/m) D400 F900 terhelési osztály Bekötő akna - DN 200-as (KG-cső) csőcsatlakozás tömítőgyűrűvel - balra/jobbra fordítható A valódi fenntarthatóság: FILCOTEN HPC (High Performance Concrete) - cementkötésű, ásványi nyersanyag - különösen hosszú élettartamú, rendkívül tartós, UV-álló - ellenáll a fagynak, sónak olajnak, benzinnek 1) - 100% -ban újrahasznosítható, tanúsítvánnyal ellátott - ISO ill oberwangi tanúsítvánnyal ellátott 2) - IBR (Építészetbiológiai Intézet) által bevizsgált és ajánlott 1) Az Osztrák Nyersanyagújrafelhasználó Szövetség szerinti előírásoknak megfelelő 2) rosenheimi Építészetbiológiai 44 45

46 one Névleges méret 150, 200 FILCOTEN one, névleges méret 150 mm Monolitikus folyóka FILCOTEN HPC (High Performance Concrete) anyagból, terhelési osztály D400- F900 cikkszám monolitikus folyókatest, F terhelési osztályig lejtés nélkül súly forint/darab FILCOTEN one NM 150 Nr 0, H=1000 mm, RSZ 23/52 mm 76,6 kg aj kérésre FILCOTEN one NM 150 Nr 40-0, H=1000 mm, RSZ 23/52 mm 107 kg aj kérésre FILCOTEN one NM 150: átfolyási keresztmetszet 370 cm 2 /m 210 mm 150 mm 300 mm Tartozék FILCOTEN one folyókához, névleges méret 150 cikkszám tartozék súly forint/darab ellenőrző idom Nr 0, H=1000 mm öntöttvas fedlappal 1 ) 83 kg aj kérésre ellenőrző idom 40-0, H=1000 mm öntöttvas fedlappal 1 ) 111 kg aj kérésre kifolyó elem Nr 0, H=1000 mm öntöttvas fedlappal 1 ) 79 kg aj kérésre kifolyó elem Nr 40-0, H=1000 mm öntöttvas fedlappal 1 ) 108 kg aj kérésre kifolyó elem alsó része, kifolyás DN ,8 kg aj kérésre szennyfogó kosár, műanyag 0,4 kg aj kérésre BG bűzelzáró PVC könyökből DN 150/87, műanyag 3,9 kg aj kérésre BG bűzelzáró bekötő aknához utólagos beépítésre DN 150, műanyag 0,2 kg aj kérésre homlok-ill véglap, Nr 0, kifolyás nélkül 7,2 kg aj kérésre homlok- ill véglap, Nr 40-0, kifolyás nélkül 11,4 kg aj kérésre véglap Nr 0, kifolyással DN 150 5,2 kg aj kérésre véglap Nr 40-0, kifolyással DN kg aj kérésre összekötő elem Nr 0 és 40-0 elem összekötéséhez 9,1 kg aj kérésre 2 ) tömítőprofil 1.) Az F900 terhelési osztályú M típus monolitikus folyókatestből, öntöttvas tokból és lecsavarozott öntöttvas rácsból áll. 210 mm 150 mm 500 mm Kifolyó elem öntöttvas ráccsal Kifolyó elem alsó rész 2 ) Tömítőprofilra van szüksége? Kérjük jelezze a megrendelésénél

47 FILCOTEN one, névleges méret 200 mm Monolitikus folyóka FILCOTEN HPC (High Performance Concrete) anyagból, terhelési osztály D400- F900 FILCOTEN cikkszám monoliikus folyókatest, F terhelési osztályig lejtés nélkül súly forint/darab FILCOTEN one NM 200 Nr 0, H=1000 mm, RSZ 23/70mm 99 kg aj kérésre FILCOTEN one NM 200 Nr 40-0, H=1000 mm, RSZ 23/70mm 131,5 kg aj kérésre FILCOTEN one NM 200: átfolyási keresztmetszet 510 cm 2 /m 260 mm Tartozék FILCOTEN one folyókához, névleges méret 200 cikkszám tartozék súly forint/darab ellenőrző idom Nr 0, H=1000 mm öntöttvas fedlappal 1 ) 101 kg aj kérésre ellenőrző idom Nr 40-0, H=1000 mm öntöttvas fedlappal 1 ) 133 kg aj kérésre kifolyó elem Nr 0, H=1000 mm öntöttvas fedlappal 1 ) 96 kg aj kérésre kifolyó elem Nr 40-0, H=1000 mm öntöttvas fedlappal 1 ) 128 kg aj kérésre kifolyó elem alsó része, kifolyás DN200, F terhelési osztály 35,5 kg aj kérésre szennyfogó kosár, műanyag 0,7 kg aj kérésre BG bűzzár PVC könyökből DN 200/87, műanyag 7,4 kg aj kérésre homlok- ill véglap, Nr 0, kifolyás nélkül 13 kg aj kérésre homlok- ill véglap Nr 40-0, kifolyás nélkül 21 kg aj kérésre véglap, Nr 0, kifolyással DN 200 8,5 kg aj kérésre véglap, Nr 40-0, kifolyással DN ,5 kg aj kérésre összekötő elem, Nr 0 és 40-0 elem összekötéséhez 12,5 kg aj kérésre 2 ) tömítő profil 1.) Az F900 terhelési osztályú M típus monolitikus folyókatestből, öntöttvas tokból és lecsavarozott öntöttvas rácsból áll. 200 mm 335 mm 260 mm 200 mm 535 mm véglap kifolyással homlok- ill véglap kifolyás nélkül összekötő elem tömítő profillal 46 47

48 Teljes körű megoldás: Minden téren erős. Betonfolyókáink igazán sokoldalúak, úgy mint az osztrák barnamedve, minden terepen otthon érzik magukat Lenyűgöz minket robosztusságával és impozáns teljesítményével, pontosan úgy, mint ez a könnyű léptű erős állat: Nagy alkalmazkodóképesség és variálhatóság, a legkülönbözöbb területeken is beépíthető Egyszerű összeszerelés és karbantartás maximális teljesítmény mellett Minden egyes igényhez a megfelelő termék: BGZ-S Nehéz folyóka Ez a betonfolyóka minden olyan területre alkalmas, ahol erős terhelésre van szükség Z profilú öntöttvas tokkal rendelkezik, maximális terhelhetősége F900 kn A folyóméterenkénti 8-szoros csavarozás garantálja a biztonságos csatlakozást a folyóka és a rács között, a csavarok bármikor egyszerűen cserélhetőek BG-SI Biztonsági folyóka Biztonsági folyóka a legextrémebb használatra, a repülőterek termináljaira A megfelelő megerősítésekkel ellátott masszív betontestnek köszönhetően a folyóka ellenáll a repülőgépek indító és fékező erejének További információk:

49 BGZ-S Nehéz folyóka F oszt -ig oldal Betonfolyókák FILCOTEN BG-SI Biztonsági folyóka F oszt -ig 56 oldal BG-SL résfolyóka Profil U, N E oszt -ig 57 oldal 48 49

50 BGZ-S Nehéz folyóka SV BGZ-S SV G öntöttvas tokkal, névleges méret 100 folyóka bebetonozott öntöttvas tokkal, F terhelési osztályig, gyorscsatlakozóval vagy anélkül öntöttvas tokkal / /285 cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BGZ-S nehéz folyóka SV G NM 100, Nr 0 0,0 % 63 kg BGZ-S nehéz folyóka SV G NM 100, Nr 0, H = 500 mm 0,0 % 32 kg BGZ-S nehéz folyóka SV G NM 100, Nr 5-0, ,0 % 68 / 73 kg BGZ-S nehéz folyóka SV G NM 100, Nr ,0 % 83 kg felár alsó kifolyásra DN BGZ-S nehéz folyóka SV G NM 100, Nr 1-től Nr 10-ig 0,5 % kg cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab BG-SV hálós acél rács 1000/147/25, RSZ 30/10 D 400 kn 6,4 kg BG-SV hálós acél rács 500/147/25, RSZ 30/10 D 400 kn 3,3 kg BG-SV öntöttvas rács 500/147/25, RSZ 18/120 D 400 kn 4,0 kg BG-SV hosszbordás öntöttvas rács 500/147/25, RSZ 27/13 E 600 kn 4,3 kg cikkszám rács rögzítő csavarokkal, 4 csavarral (tartozék) max terhelés súly darab/raklap forint/darab BGZ-S hosszbordás öntöttvas rács 500/147/25, RSZ 27/13 E 600 kn 4,3 kg BGZ-S öntöttvas rács 500/147/25, RSZ 16/120 F 900 kn 5,4 kg BGZ-S öntöttvas rács 500/147/25, zárt fedlap 1) F 900 kn 7,7 kg cikkszám tartozék anyag súly darab/raklap forint/darab BGZ-S bekötő akna SV G 500/211/510 cső átvezetéssel DN 150 beton 67 kg BG szennyfogó kosár bekötő aknához műanyag 0,4 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg BG bűzelzáró padlókifolyóhoz DN 100 műanyag 0,2 kg gumigyűrű alsó kifolyáshoz DN 100 elasztomer 0,4 kg BG-SV homlok- ill véglap horganyzott 0,4 kg BG-SV véglap kifolyással DN 100 horganyzott 0,5 kg BG-SV csavartartozék acél rácshoz (1 db csavar, 1 db anya) BG-SV csavartartozék öntöttvas rácshoz (1 db csavar, 1 db anya) 400 (a D terhelhetőségű öntöttvas rácsnál fm-ként 4 db. / az E ill. F terhelhetőségű öntöttvas rácsnál fm-ként 8 db.) BGZ-S SV G öntöttvas tokkal, névleges méret 150 folyóka bebetonozott öntöttvas tokkal, F terhelési osztályig, gyorscsatlakozóval vagy anélkül öntöttvas tokkal / /340 cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BGZ-S nehéz folyóka SV G NM 150, Nr 0 0,0 % 86 kg BGZ-S nehéz folyóka SV G NM 150, Nr 0, H = 500 mm 0,0 % 43 kg BGZ-S nehéz folyóka SV G NM 150, Nr 5-0, Nr ,0 % 91 / 96 kg BGZ-S nehéz folyóka SV G NM 150, Nr ,0 % 105 kg felár alsó kifolyásra DN BGZ-S nehéz folyóka SV G NM 150, Nr 1-től Nr 10-ig 0,5 % kg cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab BG-SV hálós acél rács 1000/197/25, RSZ 30/10 D 400 kn 10,2 kg BG-SV hálós acél rács 500/197/25, RSZ 30/10 D 400 kn 5,3 kg BG-SV öntöttvas rács 500/197/25, RSZ 18/170 D 400 kn 6,5 kg BG-SV hosszbordás öntöttvas rács 500/197/25, RSZ 27/13 E 600 kn 7,3 kg cikkszám rács rögzítő csavarokkal, 4 csavarral (tartozék) max terhelés súly darab/raklap forint/darab BGZ-S hosszbordás öntöttvas rács 500/197/25, RSZ 27/13 E 600 kn 7,3 kg BGZ-S öntöttvas rács 500/197/25, RSZ 15/75 F 900 kn 11,4 kg cikkszám tartozék anyag súly darab/raklap forint/darab BGZ-S bekötő akna SV G 500/261/690 cső átvezetéssel DN 150 beton 95 kg BG szennyfogó kosár bekötő aknához műanyag 0,7 kg BG bűzzár PVC könyökből DN 150/87 műanyag 3,9 kg gumigyűrű alsó kifolyáshoz DN 150 elasztomer 0,5 kg BG-SV homlok- ill véglap horganyzott 0,6 kg BG-SV véglap kifolyással DN 150 horganyzott 0,7 kg BG-SV csavartartozék acél rácshoz ( 1 db csavar, 1 db anya) BG-SV csavartartozék öntöttvas rácshoz ( 1 db csavar, 1 db anya) 400 (a D terhelhetőségű öntöttvas rácsnál fm-ként 4 db. / az E ill. F terhelhetőségű öntöttvas rácsnál fm-ként 8 db.) 1) szállítási idő egyeztetés alapján

51 BGZ-S SV G öntöttvas tokkal, névleges méret 200 folyóka bebetonozott öntöttvas tokkal, F terhelési osztályig, gyorscsatlakozóval vagy anélkül cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BGZ-S nehéz folyóka SV G NM 200, Nr 0 0,0 % 114 kg BGZ-S nehéz folyóka SV G NM 200, Nr 0, H = 500 mm 0,0 % 57 kg BGZ-S nehéz folyóka SV G NM 200, Nr 5-0, Nr ,0 % 119 / 124 kg BGZ-S nehéz folyóka SV G NM 200, Nr ,0 % 134 kg felár alsó kifolyásra DN BGZ-S nehéz folyóka SV G NM 200, Nr 1 -től Nr 10-ig 0,5 % kg cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab BG-SV hálós acél rács 1000/247/25, RSZ 30/10 D 400 kn 16,0 kg BG-SV hálós acél rács 500/247/25, RSZ 30/10 D 400 kn 8,2 kg BG-SV öntöttvas rács 500/247/25, RSZ 18/220 D 400 kn 8,2 kg BG-SV hosszbordás öntöttvas rács 500/247/25, RSZ 27/13 E 600 kn 9,1 kg cikkszám rács rögzítő csavarokkal, 4 csavarral (tartozék) max terhelés súly darab/raklap forint/darab BGZ-S hosszbordás öntöttvas rács 500/247/25, RSZ 27/13 E 600 kn 9,1 kg BGZ-S öntöttvas rács 500/247/25, RSZ 16/220 F 900 kn 11,1 kg BGZ-S öntöttvas rács 500/247/25, zárt fedlap 1) F 900 kn 16,8 kg cikkszám tartozék anyag súly darab/raklap forint/darab BGZ-S bekötő akna SV G 500/326/740 cső átvezetéssel DN 200 beton 105 kg BG szennyfogó kosár bekötő aknához műanyag 0,7 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg gumigyűrű alsó kifolyáshoz DN 200 elasztomer 0,6 kg BG-SV homlok- ill véglap horganyzott 0,7 kg BG-SV véglap kifolyással DN 200 horganyzott 0,9 kg BG-SV csavartartozék acél rácshoz (1 db csavar, 1 db anya) BG-SV csavartartozék öntöttvas rácshoz (1 db csavar, 1 db anya) 400 (a D terhelhetőségű öntöttvas rácsnál fm-ként 4 db. / az E ill. F terhelhetőségű öntöttvas rácsnál fm-ként 8 db.) öntöttvas tokkal / /395 FILCOTEN Betonfolyókák BGZ-S SV G öntöttvas tokkal, névleges méret 300 folyóka bebetonozott öntöttvas tokkal, F terhelési osztályig, gyorscsatlakozóval vagy anélkül cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BGZ-S nehéz folyóka SV G NM 300, Nr 0 0,0 % 169 kg BGZ-S nehéz folyóka SV G NM 300, M = 615 mm, H = 2500 mm 0,0 % 640 kg BGZ-S nehéz folyóka SV G NM 300, M = 615 mm, H = 1000 mm 0,0 % 256 kg felár alsó kifolyásra DN cikkszám rács gyorscsatlakozó rendszerrel max terhelés súly darab/raklap forint/darab BG-SV hálós acél rács 1000/347/25, RSZ 30/10 C 250 kn 23,6 kg BG-SV hálós acél rács 500/347/25, RSZ 30/10 C 250 kn 12,2 kg BG-SV öntöttvas rács 500/347/25, RSZ 18/150 D 400 kn 15,2 kg BG-SV hosszbordás öntöttvas rács 500/347/25, RSZ 25/14 1) E 600 kn 16,5 kg cikkszám rács rögzítő csavarokkal, 4 csavarral (tartozék) max terhelés súly darab/raklap forint/darab BGZ-S hosszbordás öntöttvas rács 500/347/25, RSZ 25/14 E 600 kn 16,5 kg BGZ-S öntöttvas rács 500/347/25, RSZ 16/148 1) F 900 kn 30,9 kg cikkszám tartozék anyag súly darab/raklap forint/darab BGZ-S bekötő akna SV G 550/565/990, két részes cső átvezetéssel DN 200 beton 214 kg BG szennyfogó kosár bekötő aknához horganyzott 3,2 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg gumigyűrű alsó kifolyáshoz DN 200 elasztomer 0,6 kg BG-SV homlok- ill véglap horganyzott 1,3 kg BG-SV véglap kifolyással DN 200 horganyzott 1,2 kg BG-SV csavartartozék acél rácshoz (1 db csavar, 1 db anya) BG-SV csavartartozék öntöttvas rácshoz (1 db csavar, 1 db anya) 400 (a D terhelhetőségű öntöttvas rácsnál fm-ként 4 db. / az E ill. F terhelhetőségű öntöttvas rácsnál fm-ként 8 db.) 1) szállítási idő egyeztetés alapján / 394 öntöttvas tokkal 70 / / /

52 BGZ-S Nehéz folyóka BGZ-S G öntöttvas tokkal, névleges méret 400 folyóka bebetonozott öntöttvas tokkal, F terhelési osztályig, csavarral rögzíthető öntöttvas ráccsal cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BGZ-S nehéz folyóka G NM 400, Nr 0 0,0 % 225 kg felár alsó kifolyásra DN cikkszám rács rögzítő csavarokkal, 4 csavarral (tartozék) M10 max terhelés súly darab/raklap forint/darab BGZ-S öntöttvas rács 500/447/25, RSZ 18/200 D 400 kn 20,5 kg BGZ-S hosszbordás öntöttvas rács 500/447/25, RSZ 25/14 1) E 600 kn 27,0 kg BGZ-S öntöttvas rács 500/447/25, RSZ 15/125 1) F 900 kn 40,6 kg cikkszám tartozék anyag súly darab/raklap forint/darab BGZ-S bekötő akna G 550/565/990, két részes cső átvezetéssel DN 200 beton 200 kg BG szennyfogó kosár bekötő aknához horganyzott 3,6 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg gumigyűrű alsó kifolyáshoz DN 200 elasztomer 0,6 kg BGZ-S homlok- ill véglap horganyzott 2,1 kg BGZ-S véglap kifolyással DN 200 horganyzott 2,4 kg BGZ-S csavartartozék öntöttvas rácshoz (1 db csavar, 1 db anya - szükséges méterenként: 8 db ) öntöttvas tokkal BGZ-S G öntöttvas tokkal, névleges méret 500 folyóka bebetonozott öntöttvas tokkal, F terhelési osztályig, csavarral rögzíthető öntöttvas ráccsal cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BGZ-S nehéz folyóka G NM 500, Nr 0, H = 2500 mm 1) 0,0 % 880 kg BGZ-S nehéz folyóka G NM 500, Nr 0, H = 1000 mm 1) 0,0 % 360 kg felár alsó kifolyásra DN cikkszám rács rögzítő csavarokkal, 4 csavarral (tartozék) - M10 max terhelés súly darab/raklap forint/darab BGZ-S öntöttvas rács 500/547/25, RSZ 18/248 1) D 400 kn 30,2 kg BGZ-S öntöttvas rács 500/547/25, RSZ 18/248 1) E 600 kn 31,0 kg cikkszám tartozék anyag súly darab/raklap forint/darab BGZ-S homlok- ill véglap horganyzott 3,1 kg BGZ-S véglap kifolyással DN 200 horganyzott 3,1 kg gumigyűrű alsó kifolyáshoz DN 200 elasztomer 0,6 kg BGZ-S csavartartozék M10 öntöttvas rácshoz (1 db csavar, 1 db anya - szükséges méterenként 8 db ) 400 BGZ-S V horganyzott acél tokkal, névleges méret 500 folyóka bebetonozott horganyzott acél tokkal, F terhelési osztályig, csavarral rögzíthető öntöttvas ráccsal cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BGZ-S nehéz folyóka V NM 500, Nr 0, H = 2500 mm 1) 0,0 % 950 kg BGZ-S nehéz folyóka V NM 500, Nr 0, H = 1000 mm 1) 0,0 % 380 kg felár alsó kifolyásra DN cikkszám rács rögzítő csavarokkal, 4 csavarral (tartozék) - M12 max terhelés súly darab/raklap forint/darab BGZ-S öntöttvas rács 500/547/25, RSZ 18/248 1) D 400 kn 30,2 kg BGZ-S öntöttvas rács 500/547/25, RSZ 18/248 1) E 600 kn 31,0 kg cikkszám tartozék anyag súly darab/raklap forint/darab BGZ-S homlok- ill véglap horganyzott 3,1 kg BGZ-S véglap kifolyással DN 200 horganyzott 3,1 kg gumigyűrű alsó kifolyáshoz DN 200 elasztomer 0,6 kg BGZ-S csavartartozék M12 öntöttvas rácshoz (1 db csavar, 1 db anya - szükséges méterenként 8 db ) 500 1) szállítási idő egyeztetés alapján öntöttvas tokkal 625 horganyzott acél tokkal

53 Fedlapok: BGZ-S nehéz folyóka NM 100, 150, 200, 300, 400, 500 FILCOTEN hálós acél rács RSZ 30/10, oszt D - gyorscsatlakozós NM 100-tól NM 200-ig öntöttvas rács RSZ 18/120, 18/170, 18/220 - oszt D - gyorscsatlakozós NM 100-tól NM 200-ig hosszbordás öntöttvas rács RSZ 27/13 oszt E - gyorscsatlakozós/ csavarozható NM 100-tól 200-ig öntöttvas rács RSZ 16/120, 16/220, oszt F - 4 csavarral rögzíthető NM 100 és 200 öntöttvas rács oszt F zárt fedlap NM 100 és 200 Betonfolyókák öntöttvas rács RSZ 15/75 - oszt F 4 csavarral rögzíthető NM 150 hálós acél rács RSZ 30/10, oszt C - gyorscsatlakozós NM 300 öntöttvas rács RSZ 18/150 oszt D - gyorscsatlakozós NM 300 hosszbordás öntöttvas rács RSZ 25/14 oszt E - gyorscsatlakozós/csavarozható NM csavarozható NM 400 i A gyorscsatlakozós rendszerű fedlapok D 400 kn terhelhetőségig igény szerint lecsavarozhatóak! öntöttvas rács RSZ 16/148 - oszt F csavarozható - NM 300 öntöttvas rács csavarozható oszt D - RSZ 18/200 - NM 400 oszt D és E - RSZ 18/248 - NM 500 öntöttvas rács RSZ 15/125 - oszt F csavarozható - NM 400 Gyorscsatlakozó rendszer peremes folyókához beépített 4 stabil csap a gyorscsatlakozó rendszerért bármikor egyszerűen cserélhető csavartartozék esetleges hosszirányú elmozdulás elleni biztosítás 52 53

54 Betonfolyóka Tartozék Folyóka alsó kifolyással - DN azonos a névleges mérettel - maximum DN 200 i Alsó kifolyás elhelyezkedése: középen a folyóka végétől = 250 mm 3 részből álló bűzelzáró padlókifolyóhoz - DN 100 kifolyással rendelkező folyókáknál alkalmazható - utólag nem beépíthető Gumigyűrű alsó kifolyáshoz - csak BGZ-S folyókánál Bekötő akna BGZ-S Nehéz folyókához H=500 mm, különböző folyóka típusokhoz Bűzzár PVC könyökből DN 150/200 csőcsatlakozással rendelkező bekötő aknákhoz Szennyfogó kosár bekötő aknához - horg acélból a 2 részes bekötő aknákhoz műanyag: összes egyéb bekötő aknához Tömítő rendszer - biztonsági horonnyal rendelkező folyókához Homlok- ill véglap minden gyorscsatlakozós rendszerhez Véglap kifolyással minden gyorscsatlakozós rendszerhez M10 csavar tartozék - minden acél vagy öntöttvas rácshoz - BGZ-S folyókákhoz M12 csavar tartozék - BGZ-S V NM 500 és BG-SI Biztonsági folyókákhoz

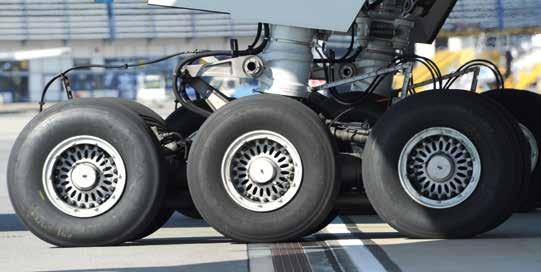

55 FILCOTEN Referenciák Betonfolyókák 54 55

56 BG-SI Biztonsági folyóka BG-SI Biztonsági folyóka, névleges méret 100 folyóka speciális tokkal, F terhelési osztályig, csavarral rögzíthető öntöttvas ráccsal 500/600/ /200/ /612/712 horganyzott speciális tok 150/150/ /310/ /485/560 cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BG-SI biztonsági folyóka NM 100, H = 2500 mm 0,0 % 530 kg/m aj kérésre BG-SI biztonsági folyóka NM 100, H = 1000 mm 0,0 % 530 kg/m aj kérésre felár alsó kifolyásra 500/300 aj kérésre felár alsó kifolyásra beépített gumigyűrűvel DN 150 aj kérésre cikkszám rács rögzítő csavarokkal - M12 max terhelés súly darab/raklap forint/darab BG-SI öntöttvas rács 500/147/25, RSZ 16/120 F 900 kn 5,4 kg BG-SI öntöttvas rács 500/147/25, zárt fedlap 1) F 900 kn 7,7 kg cikkszám tartozék H /SZ / M súly darab/raklap forint/darab bekötő akna BG-SI biztonsági folyókához NM /500/ kg aj kérésre homlok- ill véglap BG-SI biztonsági folyókához NM 100 1,4 kg aj kérésre felár a gérbevágott sarokcsatlakozásért (folyóka ráccsal) aj kérésre BG-SI Biztonsági folyóka, névleges méret 200 folyóka speciális tokkal, F terhelési osztályig, csavarral rögzíthető öntöttvas ráccsal cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BG-SI biztonsági folyóka NM 200, H = 2500 mm 0,0 % 560 kg/m aj kérésre BG-SI biztonsági folyóka NM 200, H = 1000 mm 0,0 % 560 kg/m aj kérésre felár alsó kifolyásra 500/300 aj kérésre felár alsó kifolyásra beépített gumigyűrűvel DN 200 aj kérésre cikkszám rács rögzítő csavarokkal - M12 max terhelés súly darab/raklap forint/darab BG-SI öntöttvas rács 500/247/25, RSZ 16/220 F 900 kn 11,1 kg BG-SI öntöttvas rács 500/247/25, zárt fedlap 1) F 900 kn 16,8 kg cikkszám tartozék H / SZ / M súly darab/raklap forint/darab bekötő akna BG-SI biztonsági folyókához NM /600/ kg aj kérésre homlok- ill véglap BG-SI biztonsági folyókához NM 200 2,1 kg aj kérésre felár a gérbevágott sarokcsatlakozásért (folyóka ráccsal) aj kérésre BG-SI Biztonsági folyóka, névleges méret 300 folyóka speciális tokkal, F terhelési osztályig, csavarral rögzíthető öntöttvas ráccsal cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BG-SI biztonsági folyóka NM 300, H = 2500 mm 0,0 % 710 kg/m aj kérésre BG-SI biztonsági folyóka NM 300, H = 1000 mm 0,0 % 710 kg/m aj kérésre felár alsó kifolyásra 500/300 aj kérésre felár alsó kifolyásra beépített gumigyűrűvel DN 200 aj kérésre cikkszám rács rögzítő csavarokkal - M12 max terhelés súly darab/raklap forint/darab BG-SI öntöttvas rács 500/347/25, RSZ 16/148 1) F 900 kn 30,9 kg cikkszám tartozék H / SZ / M súly darab/raklap forint/darab bekötő akna BG-SI biztonsági folyókához NM /700/ kg aj kérésre homlok- ill véglap BG-SI biztonsági folyókához NM 300 5,0 kg aj kérésre felár a gérbevágott sarokcsatlakozásért (folyóka ráccsal) aj kérésre 1) szállítási idő egyeztetés alapján Fedlapok: BG-SI Biztonsági folyóka NM 100, 200, 300 öntöttvas rács RSZ 16/120, 16/220 - oszt F NM 100 és 200 öntöttvas rács oszt F zárt fedlap NM 100 és 200 öntöttvas rács RSZ 16/148 - oszt F NM 300

57 BG-SL Résfolyókák BG-SL Résfolyóka, Profil U Fedlap nélküli vízelvezető folyóka cikkszám folyókatest lejtés súly darab/raklap forint/darab BG-SL résfolyóka Profil U, NM 100, H = 2500 mm 0,0 % 425 kg/m aj kérésre felár alsó kifolyásra, nyílás mérete 600 x 80 mm aj kérésre homloklap BG-SL résfolyóká Profil U, NM 100, horganyzott 1,0 kg aj kérésre FILCOTEN i Kérjük, ennél a termékcsoportnál hosszabb szállítási határidővel számoljon! Betonfolyókák Referenciák 56 57

58 BG Bekötő aknák SZ H SZ H C C iszap gyüjtő D D A A M M SZ 1 iszap gyüjtő C C SZ BG bekötő akna, egy részes BG bekötő akna, két részes* folyóka típus névleges méret cikkszám H SZ SZ 1 M C D A BGZ-S Nehéz folyóka SV BG-SI Biztonsági folyóka RDS RDS RDS * RDS * RDS RDS RDS RDS 200 RDS rendszer: beépített komplett csatlakozó rendszer a csatorna cső tökéletes illesztésére Mivel ezek a bekötő aknák a szakaszok végére kerülnek, (BGZ-S) véglappal le kell zárni

59 FILCOTEN Referenciák Betonfolyókák 58 59

60 A különleges igények szokatlan intelligenciát követelnek. A róka ravasz állat, okosan megtalálja a tökéletes megoldást minden kihívásra Az intelligens lemezfolyóka rendszerünkkel mi is optimális megoldást nyújtunk minden egyedi vevőigényre A tervezéstől a beépítésig: komplett szolgáltatás csomag Tapasztalt csapatunk tervezőkkel és szakemberekkel való szoros együttműködésben fejlesztette ki azt a komplett szolgáltatási csomagot, mely az első tanácsadástól kezdve a megfelelő folyóka kiválasztásán át egészen annak beépítéséig tart További információk:

61 A megfelelő termék minden egyes igényre BG-FA Homlokzati folyókák Rugalmas, fix vagy magasságban állítható; különböző fedlapválasztékkal lapostetők, teraszok, balkonok vízelvezetésére stb BG-FA Homlokzati résfolyókák 18 mm-es résszélességű, szinte láthatatlan vízelvezető folyóka homlokzatok vízelvezetésére (vakolt-, fa- vagy üveghomlokzatok ) BG-TE Terasz résfolyókák A folyóka a vízelvezetést két szinten teszi lehetővé - a padlóburkolaton és az alatta fekvő aljzatbetonon Ideális megoldás teraszok és kertek vízelvezetésére BG-OMEGA 16 mm-es résszélességű, fedlap nélküli beltéri résfolyóka rendszer, optimalizált OMEGA-formával a kíváló vízelvezetésért Ideális megoldás ipari területek vízelvezetésére BG-SIGMA Parkolóházak, parkolóterületek részére egyedi igények alapján kialakított vízelvezető rendszer 150-es névleges méretű, a speciális peremcsatlakozásoknak köszönhetően teljesen vízzáró, magassága, szélessége és terhelhetősége szabadon választható BG-FA homlokzati folyókák gyalogos terhelésre oldal BG-FA homlokzati résfolyókák gyalogos terhelésre 70 oldal FILCOTEN Betonfolyókák BG-TE terasz résfolyókák gyalogos terhelésre 72 oldal Lemezfolyókák BG-OMEGA oszt C oldal BG-SIGMA oszt C oldal 60 61

62 BG-FA homlokzati folyókák i 55 / fix magasság állítható magasság További magasságok ajánlatkérésre BG-FA homlokzati folyókák, FSZ HORGANYZOTT két oldalon perforált (kivéve tartozék elemek) vagy teljesen zárt, horganyzott cikkszám folyókatest perforált - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka V FSZ 130, fix magasság R ,2 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság R ,4 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság R ,7 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság R ,7 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság R ,4 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság R ,9 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság R ,6 kg BG-FA homlokzati folyóka V FSZ 130, állítható magasság R ,1 kg BG-FA homlokzati folyóka V FSZ 130, állítható magasság R ,1 kg BG-FA homlokzati folyóka V FSZ 130, állítható magasság R ,0 kg BG-FA homlokzati folyóka V FSZ 130, állítható magasság ,0 kg cikkszám folyókatest zárt - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka V FSZ 130, fix magasság ,2 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság R ,4 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság ,7 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság ,7 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság ,4 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság ,9 kg BG-FA homlokzati folyóka V FSZ 130, fix magasság ,6 kg cikkszám rács - szélesség 122 mm anyag darab/raklap súly forint/darab BG-FA hálós acél rács 1000/122/20, RSZ 30/10 R horganyzott 120 2,5 kg BG-FA hálós acél rács 500/122/20, RSZ 30/10 R horganyzott 48 1,3 kg BG-FA perforált rács 1000/122/20, Ø 6 mm R horganyzott 120 1,6 kg BG-FA perforált rács 500/122/20, Ø 6 mm R horganyzott 48 0,8 kg BG-FA bordás rács 1000/122/20, RSZ 9/85 R horganyzott 120 1,5 kg BG-FA bordás rács 500/122/20, RSZ 9/85 R horganyzott 48 0,8 kg BG-FA hosszbordás rács 1000/122/20, RT 10 mm R horganyzott 120 3,9 kg BG-FA hosszbordás rács 500/122/20, RT 10 mm R horganyzott 48 2,0 kg BG-FA keresztbordás rács 1000/122/20, RT 10 mm horganyzott 120 4,2 kg BG-FA keresztbordás rács 500/122/20, RT 10 mm horganyzott 48 2,1 kg BG-FA "sugármintás" design rács 1000/122/20 horganyzott 120 1,4 kg BG-FA "sugármintás" design rács 500/122/20 horganyzott 48 0,7 kg cikkszám tartozék anyag magasság mm súly forint/darab BG bűzelzáró padlókifolyóhoz DN 100 R műanyag 0,2 kg BG-FA kifolyó elem V FSZ 130, kifolyó DN 100, H = 1000 mm R horganyzott 55 2,9 kg BG-FA kifolyó elem V FSZ 130, kifolyó DN 100, H = 1000 mm horganyzott 75 3,2 kg aj kérésre BG-FA kifolyó elem V FSZ 130, kifolyó DN 100, H = 1000 mm horganyzott 140 3,8 kg aj kérésre BG-FA kifolyó elem V FSZ 130, kifolyó DN 100, H = 1000 mm horganyzott ,5 kg aj kérésre BG-FA kifolyó elem V FSZ 130, kifolyó DN 100, H = 1000 mm horganyzott ,5 kg aj kérésre BG-FA sarok elem 90 V FSZ 130, állítható magasság R horganyzott ,5 kg BG-FA sarok elem 90 V FSZ 130, állítható magasság R horganyzott ,7 kg BG-FA homloklap V FSZ 130, fix magasság R horganyzott 55 0,1 kg BG-FA homloklap V FSZ 130, fix magasság R horganyzott 75 0,1 kg BG-FA homloklap V FSZ 130, fix magasság R horganyzott 140 0,2 kg BG-FA homloklap V FSZ 130, állítható magasság R horganyzott ,1 kg BG-FA homloklap V FSZ 130, állítható magasság R horganyzott ,2 kg BG-FA csavartartozék minden rácshoz R rozsdamentes 0,1 kg (méterenként 2 db - csak rozsdamentes V2A minőségben) R = raktárkészleten Ausztriában i Kérjük ennél a termékcsoportnál hosszabb szállítási határidővel számoljon!

63 BG-FA homlokzati folyókák, FSZ ROZSDAMENTES két oldalon perforált (kivéve tartozék elemek) vagy teljesen zárt, rozsdamentes cikkszám folyókatest perforált - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka E FSZ 130, fix magasság R ,2 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság R ,4 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság ,7 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság ,7 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság ,4 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság R ,9 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság ,6 kg BG-FA homlokzati folyóka E FSZ 130, állítható magasság R ,1 kg BG-FA homlokzati folyóka E FSZ 130, állítható magasság ,1 kg BG-FA homlokzati folyóka E FSZ 130, állítható magasság R ,0 kg BG-FA homlokzati folyóka E FSZ 130, állítható magasság ,0 kg cikkszám folyókatest zárt - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka E FSZ 130, fix magasság ,2 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság R ,4 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság ,7 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság ,7 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság ,4 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság ,9 kg BG-FA homlokzati folyóka E FSZ 130, fix magasság ,6 kg cikkszám rács - szélesség 122 mm anyag darab/raklap súly forint/darab BG-FA hálós acél rács 1000/122/20, RSZ 30/10 R rozsdamentes 120 2,5 kg BG-FA hálós acél rács 500/122/20, RSZ 30/10 R rozsdamentes 48 1,3 kg BG-FA perforált rács 1000/122/20, Ø 6 mm R rozsdamentes 120 1,6 kg BG-FA perforált rács 500/122/20, Ø 6 mm R rozsdamentes 48 0,8 kg BG-FA bordás rács 1000/122/20, RSZ 9/85 R rozsdamentes 120 1,5 kg BG-FA bordás rács 500/122/20, RSZ 9/85 R rozsdamentes 48 0,8 kg BG-FA hosszbordás rács 1000/122/20, RT 10 mm R rozsdamentes 120 3,9 kg BG-FA hosszbordás rács 500/122/20, RT 10 mm R rozsdamentes 48 2,0 kg BG-FA keresztbordás rács 1000/122/20, RT 10 mm rozsdamentes 120 4,2 kg BG-FA keresztbordás rács 500/122/20, RT 10 mm rozsdamentes 48 2,1 kg BG-FA "sugármintás" design rács 1000/122/20 rozsdamentes 120 1,4 kg BG-FA "sugármintás" design rács 500/122/20 rozsdamentes 48 0,7 kg cikkszám tartozék anyag magasság mm súly forint/darab BG bűzelzáró padlókifolyóhoz DN 100 R műanyag 0,2 kg BG-FA kifolyó elem E FSZ 130, kifolyó DN 100, H = 1000 mm R rozsdamentes 55 2,9 kg BG-FA kifolyó elem E FSZ 130, kifolyó DN 100, H = 1000 mm rozsdamentes 75 3,2 kg aj kérésre BG-FA kifolyó elem E FSZ 130, kifolyó DN 100, H = 1000 mm rozsdamentes 140 3,8 kg aj kérésre BG-FA kifolyó elem E FSZ 130, kifolyó DN 100, H = 1000 mm rozsdamentes ,5 kg aj kérésre BG-FA kifolyó elem E FSZ 130, kifolyó DN 100, H = 1000 mm rozsdamentes ,5 kg aj kérésre BG-FA sarok elem 90 E FSZ 130, állítható magasság R rozsdamentes ,5 kg BG-FA sarok elem 90 E FSZ 130, állítható magasság R rozsdamentes ,7 kg BG-FA homloklap E FSZ 130, fix magasság R rozsdamentes 55 0,1 kg BG-FA homloklap E FSZ 130, fix magasság rozsdamentes 75 0,1 kg BG-FA homloklap E FSZ 130, fix magasság R rozsdamentes 140 0,2 kg BG-FA homloklap E FSZ 130, állítható magasság R rozsdamentes ,1 kg BG-FA homloklap E FSZ 130, állítható magasság R rozsdamentes ,2 kg BG-FA csavartartozék minden rácshoz R rozsdamentes 0,1 kg (méterenként 2 db - csak rozsdamentes V2A minőségben) R = raktárkészleten Ausztriában i 55 / fix magasság állítható magasság További magasságok ajánlatkérésre FILCOTEN Betonfolyókák Lemezfolyókák i Kérjük ennél a termékcsoportnál hosszabb szállítási határidővel számoljon! 62 63

64 BG-FA homlokzati folyókák fix magasság BG-FA homlokzati folyókák, FSZ HORGANYZOTT két oldalon perforált, horganyzott cikkszám folyókatest perforált - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka V FSZ 200, fix magasság R ,5 kg BG-FA homlokzati folyóka V FSZ 200, fix magasság R ,9 kg BG-FA homlokzati folyóka V FSZ 200, fix magasság R ,8 kg cikkszám rács - szélesség 192 mm anyag darab/raklap súly forint/darab BG-FA hálós acél rács 1000/192/20, RSZ 30/10 R horganyzott 120 4,8 kg BG-FA hálós acél rács 500/192/20, RSZ 30/10 R horganyzott 48 2,4 kg cikkszám tartozék anyag magasság mm súly forint/darab BG-FA homloklap V FSZ 200, fix magasság R horganyzott 55 0,1 kg BG-FA csavartartozék minden rácshoz R rozsdamentes 0,1 kg (méterenként 2 db - csak rozsdamentes V2A minőségben) R = raktárkészleten Ausztriában i További magasságok ajánlatkérésre BG-FA homlokzati folyókák, FSZ ROZSDAMENTES két oldalon perforált, rozsdamentes cikkszám folyókatest perforált - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka E FSZ 200, fix magasság ,5 kg BG-FA homlokzati folyóka E FSZ 200, fix magasság R ,9 kg BG-FA homlokzati folyóka E FSZ 200, fix magasság ,8 kg cikkszám rács - szélesség 192 mm anyag darab/raklap súly forint/darab BG-FA hálós acél rács 1000/192/20, RSZ 30/10 R rozsdamentes 120 4,8 kg BG-FA hálós acél rács 500/192/20, RSZ 30/10 R rozsdamentes 48 2,4 kg cikkszám tartozék anyag magasság mm súly forint/darab BG-FA homloklap E FSZ 200, fix magasság R rozsdamentes 55 0,1 kg BG-FA csavartartozék minden rácshoz R rozsdamentes 0,1 kg (méterenként 2 db - csak rozsdamentes V2A minőségben) R = raktárkészleten Ausztriában i Kérjük ennél a termékcsoportnál hosszabb szállítási határidővel számoljon!

65 FILCOTEN Referenciák Lemezfolyókák Betonfolyókák 64 65

66 BG-FA homlokzati folyókák i 45 / / fix magasság 250 állítható magasság 250 különböző oldalmagasság További magasságok ajánlatkérésre 55 / 100 BG-FA homlokzati folyókák, FSZ HORGANYZOTT két oldalon perforált (kivéve tartozék elemek) vagy teljesen zárt, horganyzott cikkszám folyókatest perforált - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka V FSZ 250, fix magasság R ,7 kg BG-FA homlokzati folyóka V FSZ 250, fix magasság R ,3 kg BG-FA homlokzati folyóka V FSZ 250, fix magasság R ,6 kg BG-FA homlokzati folyóka V FSZ 250, fix magasság R ,9 kg BG-FA homlokzati folyóka V FSZ 250, fix magasság R ,7 kg BG-FA homlokzati folyóka V FSZ 250, állítható magasság R ,1 kg BG-FA homlokzati folyóka V FSZ 250, állítható magasság ,2 kg cikkszám folyókatest zárt - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka V FSZ 250, fix magasság ,7 kg BG-FA homlokzati folyóka V FSZ 250, fix magasság R ,3 kg BG-FA homlokzati folyóka V FSZ 250, fix magasság ,6 kg BG-FA homlokzati folyóka V FSZ 250, fix magasság R ,9 kg BG-FA homlokzati folyóka V FSZ 250, fix magasság ,7 kg cikkszám folyókatest akadálymentes - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka V FSZ 250, különböző oldalmagasság / 55 3,2 kg BG-FA homlokzati folyóka V FSZ 250, különböző oldalmagasság / 100 4,1 kg cikkszám rács - szélesség 242 mm anyag darab/raklap súly forint/darab BG-FA hálós acél rács 1000/242/20, RSZ 30/10 R horganyzott 60 4,5 kg BG-FA hálós acél rács 500/242/20, RSZ 30/10 R horganyzott 30 2,3 kg BG-FA perforált rács 1000/242/20, Ø 6 mm R horganyzott 60 4,6 kg BG-FA perforált rács 500/242/20, Ø 6 mm R horganyzott 30 2,3 kg BG-FA hosszbordás rács 1000/242/20, RT 10 mm horganyzott 60 7,2 kg BG-FA hosszbordás rács 500/242/20, RT 10 mm horganyzott 30 3,6 kg BG-FA keresztbordás rács 1000/242/20, RT 10 mm horganyzott 60 7,0 kg BG-FA keresztbordás rács 500/242/20, RT 10 mm horganyzott 30 3,6 kg cikkszám tartozék anyag magasság mm súly forint/darab BG bűzelzáró padlókifolyóhoz DN 100 R műanyag 0,2 kg BG-FA kifolyó elem V FSZ 250, kifolyó DN 100, H = 1000 mm R horganyzott 55 3,7 kg BG-FA kifolyó elem V FSZ 250, kifolyó DN 100, H = 1000 mm R horganyzott 90 4,6 kg BG-FA kifolyó elem V FSZ 250, kifolyó DN 100, H = 1000 mm horganyzott ,3 kg aj kérésre BG-FA sarok elem 90 V FSZ 250, állítható magasság R horganyzott ,1 kg BG-FA homloklap V FSZ 250, fix magasság R horganyzott 55 0,1 kg BG-FA homloklap V FSZ 250, fix magasság R horganyzott 90 0,2 kg BG-FA homloklap V FSZ 250, állítható magasság horganyzott ,2 kg BG-FA csavartartozék minden rácshoz R rozsdamentes 0,1 kg (méterenként 2 db - csak rozsdamentes V2A minőségben) R = raktárkészleten Ausztriában Fedlapok: BG-FA homlokzati folyóka FSZ 130, 200, horg. vagy rozsdamentes hálós acél rács RSZ 30/10 FSZ 130, 200, 250 perforált rács Ø 6 mm FSZ 130, 250 bordás rács RSZ 9/85 csak FSZ 130 hosszbordás rács FSZ 130, 250 keresztbordás rács FSZ 130, 250 "sugármintás" design rács szállítási határidő és ár ajánlatkérésre i A BG összes homlokzati folyókája és rácsa kerekesszékkel is járható!

67 BG-FA homlokzati folyókák, FSZ ROZSDAMENTES két oldalon perforált (kivéve tartozék elemek) vagy teljesen zárt, rozsdamentes cikkszám folyókatest perforált - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka E FSZ 250, fix magasság R ,7 kg BG-FA homlokzati folyóka E FSZ 250, fix magasság R ,3 kg BG-FA homlokzati folyóka E FSZ 250, fix magasság R ,6 kg BG-FA homlokzati folyóka E FSZ 250, fix magasság R ,9 kg BG-FA homlokzati folyóka E FSZ 250, fix magasság ,7 kg BG-FA homlokzati folyóka E FSZ 250, állítható magasság ,1 kg BG-FA homlokzati folyóka E FSZ 250, állítható magasság ,2 kg cikkszám folyókatest zárt - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka E FSZ 250, fix magasság ,7 kg BG-FA homlokzati folyóka E FSZ 250, fix magasság ,3 kg BG-FA homlokzati folyóka E FSZ 250, fix magasság ,6 kg BG-FA homlokzati folyóka E FSZ 250, fix magasság ,9 kg BG-FA homlokzati folyóka E FSZ 250, fix magasság ,7 kg cikkszám folyókatest akadálymentes - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati folyóka E FSZ 250, különböző oldalmagasság / 55 3,2 kg aj kérésre BG-FA homlokzati folyóka E FSZ 250, különböző oldalmagasság / 100 4,1 kg aj kérésre cikkszám rács - szélesség 242 mm anyag darab/raklap súly forint/darab BG-FA hálós acél rács 1000/242/20, RSZ 30/10 R rozsdamentes 60 4,5 kg BG-FA hálós acél rács 500/242/20, RSZ 30/10 R rozsdamentes 30 2,3 kg BG-FA perforált rács 1000/242/20, Ø 6 mm R rozsdamentes 60 4,6 kg BG-FA perforált rács 500/242/20, Ø 6 mm R rozsdamentes 30 2,3 kg BG-FA hosszbordás rács 1000/242/20, RT 10 mm rozsdamentes 60 7,2 kg BG-FA hosszbordás rács 500/242/20, RT 10 mm rozsdamentes 30 3,6 kg BG-FA keresztbordás rács 1000/242/20, RT 10 mm rozsdamentes 60 7,0 kg BG-FA keresztbordás rács 500/242/20, RT 10 mm rozsdamentes 30 3,6 kg cikkszám tartozék anyag magasság mm súly forint/darab BG bűzelzáró padlókifolyóhoz DN 100 R műanyag 0,2 kg BG-FA kifolyó elem E FSZ 250, kifolyó DN 100, H = 1000 mm rozsdamentes 55 3,7 kg aj kérésre BG-FA kifolyó elem E FSZ 250, kifolyó DN 100, H = 1000 mm rozsdamentes 90 4,6 kg aj kérésre BG-FA kifolyó elem E FSZ 250, kifolyó DN 100, H = 1000 mm R rozsdamentes ,3 kg BG-FA sarok elem 90 E FSZ 250, állítható magasság R rozsdamentes ,1 kg BG-FA homloklap E FSZ 250, fix magasság R rozsdamentes 55 0,1 kg BG-FA homloklap E FSZ 250, fix magasság R rozsdamentes 90 0,2 kg BG-FA homloklap E FSZ 250, állítható magasság rozsdamentes ,2 kg BG-FA csavartartozék minden rácshoz R rozsdamentes 0,1 kg (méterenként 2 db - csak rozsdamentes V2A minőségben) 55 / / fix magasság 250 állítható magasság 250 különböző oldalmagasság 55 / 100 FILCOTEN Betonfolyókák Lemezfolyókák R = raktárkészleten Ausztriában i További magasságok ajánlatkérésre A vízelvezető folyókák beépítési szélességét és magasságát a beépítési terület sajátosságaihoz kell igazítani, azonban a beépítési szélesség nem lehet nagyobb 12 cm-nél Kétoldalon perforált illetve zárt oldalak zárt alsó rész Csatlakozás a tetőcsatornába levezető csatorna segítségével vagy közvetlen csatlakozás a vízelvezető csatornába Az állítható magasságú vízelvezető folyókák esetében a magaságállítás beépített állapotban is lehetséges i Részletes információért és tanácsadásért keresse területi képviselő kollégánkat. i Kérjük ennél a termékcsoportnál hosszabb szállítási határidővel számoljon! 66 67

68 Tartozék BG-FA homlokzati folyókák BG-FA Kiegészítő elem alkalmas pontösszefolyóként vagy ellenőrző aknaként, belefekvő hálós acél ráccsal cikkszám kiegészítő elem anyag magasság mm súly forint/darab BG-FA kiegészítő elem V 230/230, állítható magasság R horganyzott ,3 kg BG-FA kiegészítő elem V 230/230, állítható magasság R horganyzott ,7 kg BG-FA kiegészítő elem E 230/230, állítható magasság R rozsdamentes ,3 kg BG-FA kiegészítő elem E 230/230, állítható magasság R rozsdamentes ,7 kg BG-FA kiegészítő elem V 400/400, állítható magasság R horganyzott ,3 kg BG-FA kiegészítő elem V 400/400, állítható magasság horganyzott ,1 kg BG-FA kiegészítő elem E 400/400, állítható magasság R rozsdamentes ,3 kg BG-FA kiegészítő elem E 400/400, állítható magasság rozsdamentes ,1 kg cikkszám fedlapok anyag darab/raklap súly forint/darab BG-FA hálós acél rács 222/222/20, RSZ 30/10 R horganyzott 150 0,9 kg BG-FA hálós acél rács 222/222/20, RSZ 30/10 R rozsdamentes 150 0,9 kg BG-FA hálós acél rács 392/392/20, RSZ 30/10 R horganyzott 120 2,6 kg BG-FA hálós acél rács 392/392/20, RSZ 30/10 R rozsdamentes 120 2,6 kg BG-FA Levezető csatorna összekötő a folyóka szakasz és a kifolyó közé cikkszám levezető csatorna hossz mm magasság mm súly forint/darab BG-FA levezető csatorna 1000/90/30, horganyzott R ,1 kg BG-FA levezető csatorna 2000/90/30, horganyzott R ,2 kg BG-FA levezető csatorna 1000/90/30, rozsdamentes R ,1 kg BG-FA levezető csatorna 2000/90/30, rozsdamentes R ,2 kg R = raktárkészleten Ausztriában i BG-FA kifolyó elem, alsó kifolyás DN 100 BG-FA sarok elem Alsó kifolyás elhelyezkedése: középen a folyóka végétől = 250 mm BG-FA homloklap BG-FA csavartartozék minden rácshoz

69 BGU-Z homlokzati folyókák BGU-Z homlokzati folyóka, névleges méret 100 folyókatest állítható oldalmagassággal, bebetonozott horganyzott tokkal cikkszám folyókatest tömítőhoronnyal lejtés súly darab/raklap forint/darab BGU-Z homlokzati folyóka V NM 100, állítható oldalmagasság 1) 0,0 % 39,5 kg cikkszám egyedi profil csavar tartozékkal anyag súly darab/raklap forint/darab egyedi profil magasságkiegy -hez BGU-Z homlokzati folyókához 1) horganyzott 0,2 kg Fedlapok és tartozékok Acél rácsok és tartozékok ajánlatkérésre FILCOTEN 1) szállítási idő egyeztetés alapján i A magasságkiegyenlítéshez használt egyedi profil rácsa lecsavarozható, fedlaponként: 2 db. csavar szükséges Betonfolyókák Referenciák Lemezfolyókák 68 69

70 BG-FA homlokzati résfolyóka BG-FA homlokzati résfolyóka, RSZ 18 - HORGANYZOTT vakolt-, fa- és üveghomlokzat vízelvezetésére cikkszám folyókatest - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati résfolyóka V RSZ 18 - zárt ,9 kg BG-FA homlokzati résfolyóka V RSZ 18 - zárt ,8 kg BG-FA homlokzati résfolyóka V RSZ 18 - zárt ,6 kg BG-FA homlokzati résfolyóka V RSZ 18 - perforált ,9 kg BG-FA homlokzati résfolyóka V RSZ 18 - perforált R ,8 kg BG-FA homlokzati résfolyóka V RSZ 18 - perforált ,6 kg cikkszám rács anyag darab/raklap súly forint/darab BG-FA négyzetrácsos betét 8/8 mm, H = 500 mm R horganyzott 200 0,1 kg BG-FA négyzetrácsos betét 8/8 mm, H = 1000 mm R horganyzott 100 0,2 kg BG-FA ideiglenes fedlap az építésre RSZ 18 mm, H = 1000 mm R fa 200 0,2 kg 700 cikkszám tartozék anyag magasság mm súly forint/darab BG-FA ellenőrző akna 300/275, kifolyás DN 100 R horganyzott 170 5,3 kg BG-FA ellenőrző akna fedlap kiemelő szerszám - 2 db R műanyag 0,1 kg BG-FA külső sarok 150/150 - zárt R horganyzott 170 1,4 kg BG-FA belső sarok 150/150 - zárt R horganyzott 170 1,0 kg BG-FA bal homloklap, szélesség 75 mm R horganyzott 170 0,1 kg BG-FA jobb homloklap, szélesség 75 mm R horganyzott 170 0,1 kg BG-FA négyzetrácsos betét 8/8 mm BG-FA homlokzati résfolyóka, RSZ 18 - ROZSDAMENTES vakolt-, fa- és üveghomlokzat vízelvezetésére cikkszám folyókatest - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-FA homlokzati résfolyóka E RSZ 18 - zárt ,9 kg BG-FA homlokzati résfolyóka E RSZ 18 - zárt ,8 kg BG-FA homlokzati résfolyóka E RSZ 18 - zárt ,6 kg BG-FA homlokzati résfolyóka E RSZ 18 - perforált ,9 kg BG-FA homlokzati résfolyóka E RSZ 18 - perforált R ,8 kg BG-FA homlokzati résfolyóka E RSZ 18 - perforált ,6 kg cikkszám rács anyag darab/raklap súly forint/darab BG-FA négyzetrácsos betét 8/8 mm, H = 500 mm R rozsdamentes 200 0,1 kg BG-FA négyzetrácsos betét 8/8 mm, H = 1000 mm R rozsdamentes 100 0,2 kg BG-FA ideiglenes fedlap az építésre RSZ 18 mm, H = 1000 mm R fa 200 0,2 kg 700 cikkszám tartozék anyag magasság mm súly forint/darab BG-FA ellenőrző akna 300/275, kifolyás DN 100 R rozsdamentes 170 5,3 kg BG-FA ellenőrző akna fedlap kiemelő szerszám - 2 db R műanyag 0,1 kg BG-FA külső sarok 150/150 - zárt R rozsdamentes 170 1,4 kg BG-FA belső sarok 150/150 - zárt R rozsdamentes 170 1,0 kg BG-FA bal homloklap, szélesség 75 mm R rozsdamentes 170 0,1 kg BG-FA jobb homloklap, szélesség 75 mm R rozsdamentes 170 0,1 kg R = raktárkészleten Ausztriában BG-FA ideiglenes fa fedlap az építésre, H = 1000 mm i Kérjük ennél a termékcsoportnál hosszabb szállítási határidővel számoljon! L R BG-FA külső sarok 150/150 - zárt BG-FA belső sarok 150/150 - zárt BG-FA ellenőrző akna 300/275, függőleges kifolyás BG-FA bal és jobb homloklap

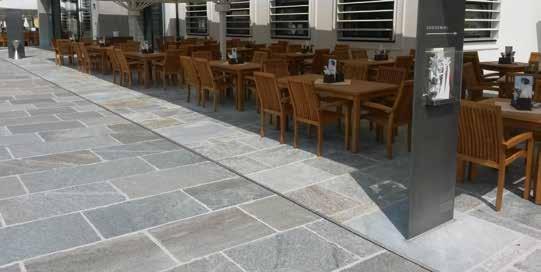

71 FILCOTEN Referenciák Lemezfolyókák Betonfolyókák 70 71

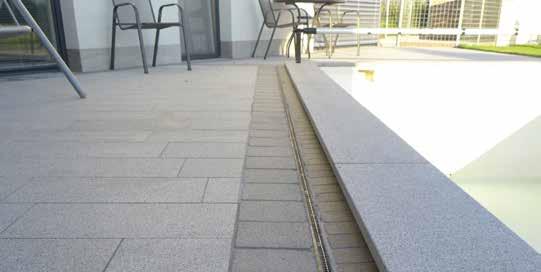

72 BG-TE terasz résfolyókák fix magasság 100 BG-TE terasz résfolyókák, RSZ 18 - ROZSDAMENTES teraszok és kertek vízelvezetésére cikkszám folyókatest aszimmetrikus - anyagvastagság 1,00 mm hossz mm magasság mm súly forint/darab BG-TE terasz résfolyóka E RSZ 18 - zárt R ,2 kg BG-TE terasz résfolyóka E RSZ 18 - zárt R ,0 kg BG-TE terasz résfolyóka E RSZ 18 - perforált R ,2 kg BG-TE terasz résfolyóka E RSZ 18 - perforált R ,0 kg cikkszám rács anyag darab/raklap súly forint/darab BG-TE négyzetrácsos betét 8/8 mm, H = 500 mm R rozsdamentes 200 0,1 kg BG-TE négyzetrácsos betét 8/8 mm, H = 1000 mm R rozsdamentes 100 0,2 kg BG-TE ideiglenes fedlap az építésre RSZ 18 mm, H = 1000 mm R fa 200 0,2 kg 700 cikkszám tartozék anyag magasság mm súly forint/darab BG-TE ellenőrző akna 500/100 alsó/oldalsó kifolyással R rozsdamentes ,0 kg BG-TE ellenőrző akna fedlap kiemelő szerszám - 2 db R műanyag 0,1 kg BG-TE külső sarok 200/200 - zárt R rozsdamentes ,2 kg BG-TE belső sarok 200/200 - zárt R rozsdamentes ,4 kg BG-TE homloklap bal/jobb, szélesség 100 mm R rozsdamentes ,1 kg R = raktárkészleten Ausztriában i Kérjük ennél a termékcsoportnál hosszabb szállítási határidővel számoljon! állítható magasság BG-TE négyzetrácsos betét 8/8 mm BG-TE ideiglenes fa fedlap az építésre, H = 1000 mm BG-TE ellenőrző akna 500/100 kifolyással: alsó DN 75 / oldalsó DN 50 BG-TE homloklap bal/jobb, szélesség 100 mm BG-TE külső sarok 200/200 - zárt BG-TE belső sarok 200/200 - zárt

73 FILCOTEN Referenciák Lemezfolyókák Betonfolyókák 72 73

74 Olyan speciálisak, mint az Ön igényei. Egyedi megoldásaink. Sok olyan egyedi vevőigény van, melyeket a standard termékeink már nem tudnak lefedni. Szakembereink ezért tervezik és fejlesztik az egyedi termékeket és megoldásokat, melyeket az Ön elképzelései alapján a mi know-hownkkal akár helyszíni tanácsadást megelőzően gyártunk le. Küldje el projekt ajánlatkérését! Kolllégáink készséggel elkészítik Önnek a komplett árajánlatot. BG-FA folyókák - sugárirányú elhelyezéssel Rozsdamentes résfolyóka rátét szökőkúthoz BG-FA folyókák épületsarkokhoz BG-FA Homlokzati folyókák - íves kialakítással

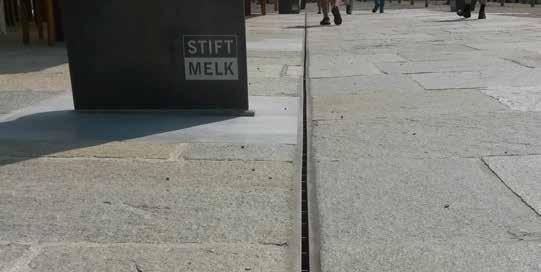

75 Referenciák Lemezfolyókák FILCOTEN Betonfolyókák Résfolyóka rátét vízelvezető nyílással a második szinten történő vízelvezetéshez Gérbevágott BG-FA folyókák BG-FA sugármintás dizájnráccsal BG-FA lemezfolyóka csúszásmentes hálós ráccsal 74 75

76 BG-OMEGA - beltéri ipari résfolyóka rendszer. A BG-OMEGA résfolyóka egyszerű és gazdaságos megoldást nyújt a beltéri csurgalékvíz elvezetésére A fedlap nélküli résfolyóka nagy teherbíró képessége mellett megbízható és kiváló vízelvezető kapacitással rendelkezik A folyóka a megrendelő által megadott méretekből készített terveink alapján kerül legyártásra, mely nagyban megkönnyíti a helyszínen történő beépítést A folyókatest "V" formájának köszönhetően biztonságosan és hatékonyan vezeti el a csurgalékot Beépítési területek: Élelmiszeripar, nagyüzemi konyhák, vágóhidak, borászatok, sörfőzdék, stb C 250 terhelési osztályig Műanyag perem merevítő - PVC anyagú, perem alá ragasztott - hézagmentes felfekvés a betonban/ padlószerkezetben a nagyobb terhelhetőségért Vízzáró tömítés az elemek között - összecsavarozható perem - EPDM tömítés (teflonból vagy szilikonból) - rozsdamentes M8 csavar (tartozék) Sarok elem mm oldalhosszal - gazdaságos és egyben hatékony sarok kialakítási megoldás - problémamentes átjárás a folyókán Kifolyó elem bűzzárral - kifolyó elem vízszintes (lásd a fenti képet) vagy függőleges kifolyóval - különböző méretek és beépítési magasságok a nagyobb vízelvezetési kapacitásért - kivehető szennyfogó kosár - masszív fedlap, B125 kn terhelési osztályig, C 250 kn terhelési osztály ajánlatkérésre

77 Rozsdamentes folyókatest - optimalizált OMEGA-forma a tökéletes vízelvezetési teljesítmény érdekében, egyszerű tisztítás és nagy stabiilitás - rozsdamentes acél vagy magasabb minőségű ajánlatkérésre - anyagvastagság 2 mm - résszélesség 16 mm, fedlap nem követelmény Összekötő elemek - sarok-, kereszt-, vagy T-csatlakozások - kifolyással is elérhetők Folyókatest kifolyással - függőleges/vízszintes kifolyás közvetlenül a folyókatestből - szabadon választott elhelyezés a szakaszon Felúszás elleni védelem - tartós rögzítés a határoló padlószerkezetben Szintbeálllító lábak - állítható lábak a gyors és egyszerű szintbeállításhoz komplett szettben Homlok- ill. véglap - a folyókaszakasz tiszta és hézagmentes lezárásáért 76 77

78 BG-OMEGA BG-OMEGA Résfolyóka RSZ 16 - ROZSDAMENTES V2A Folyókatest lejtéssel vagy lejtés nélkül, csavarozható vízzáró peremmel BG-OMEGA lejtés nélkül - anyagvastagság: 2,0 mm hossz mm magasság mm súly forint/darab BG-OMEGA - RSZ 16, lejtés nélkül, állítható magasságú lábakkal - két oldalon peremmel max ,4-25,5 kg aj kérésre BG-OMEGA 0,5 % lejtéssel - anyagvastagság: 2,0 mm hossz mm magasság mm súly forint/darab BG-OMEGA - RSZ 16, 0,5 % lejtéssel, állítható magasságú lábakkal - két oldalon peremmel max ,5-24,6 kg aj kérésre BG-OMEGA Kifolyó elem bűzzárral BG-OMEGA Résfolyókához, szennyfogó kosárral, különböző méretben és magasságban, függőleges vagy vízszintes csatlakozással Csatlakozások vízzáró tömítéssel BG-OMEGA Kifolyó elem bűzzárral és szennyfogó kosárral anyag magasság mm súly forint/darab BG-OMEGA Kifolyó elem 247 x 247 szennyfogó kosárral, DN 100 kifolyóval, függőleges csatlakozáshoz rozsdamentes V2A 260 8,3 kg aj kérésre BG-OMEGA Kifolyó elem 247 x 247 szennyfogó kosárral, DN 100 kifolyóval, vízszintes csatlakozáshoz rozsdamentes V2A 260 8,3 kg aj kérésre i Nagyobb hidraulikai teljesítményű Kifolyó elem esetén kérje ajánlatunkat. BG-OMEGA Kifolyó elem bűzzárral és szennyfogó kosárral, vízszintes kifolyással BG-OMEGA Kifolyó elem bűzzárral és szennyfogó kosárral, függőleges kifolyással i Kérjük, hogy ennél a termékcsoportnál hosszabb szállítási határidővel számoljon - nem raktári termék!

79 Tartozékok BG-OMEGA Résfolyókához, RSZ 16 tartozék anyag magasság mm súly forint/darab BG-OMEGA sarok 90, oldalhosszúsága 500 mm rozsdamentes V2A ,4-9,0 kg aj kérésre BG-OMEGA sarok csatlakozó elem 90 rozsdamentes V2A ,7-7,3 kg aj kérésre BG-OMEGA T csatlakozó elem rozsdamentes V2A ,1-7,8 kg aj kérésre BG-OMEGA kereszt csatlakozó elem rozsdamentes V2A ,5-8,3 kg aj kérésre BG-OMEGA homlok- ill véglap rozsdamentes V2A ,3-2,7 kg aj kérésre BG-OMEGA véglap kifolyással DN 50 mm rozsdamentes V2A ,4-2,8 kg aj kérésre FILCOTEN BG-OMEGA sarok elem, oldalhossz 500 mm Betonfolyókák BG-OMEGA sarok csatlakozó elem BG-OMEGA T csatlakozó elem BG-OMEGA kereszt csatlakozó elem Lemezfolyókák Küldje el projekt ajánlatkérését! Műszaki tanácsadó kollégáink elkészítik Önnek a részletes árajánlatot Gégény Gábor Tel: hydrobg@hydrobg hu Referenciák 78 79

80 BG-SIGMA - a hézagmentes rácsos folyókarendszer parkolóházak részére. A BG-SIGMA vízelvezető folyókák vagy más magas minőségű rozsdamentes anyagból készülnek és arra szolgálnak, hogy a csurgalékot az adott padlóterületről a szennyvízcsatornába juttassák A speciálisan kifejlesztett összekapcsolható peremcsatlakozásoknak köszönhetően a folyókaszakasz teljesen vízzáró Ez a kiváló minőségű vízelvezető rendszer egyedi igények alapján kerül gyártásra, magassága, szélessége és terhelhetősége szabadon választható Fedlapként rozsdamentes hálós acél rács választható C 250 terhelési osztályig Beépítési területek. Parkolóházak, parkoló területek, élelmiszergyártó üzemek, vegyi üzemek, sörfőzdék, tejüzemek, szupermarketek, vendéglátóipari egységek, kórházak, stb C 250 terhelési osztályig Vízzáró tömítés - csavarozható perem - NBR tömítés - rozsdamentes M6 csavar (tartozék) Lyukacsos csatlakozó lemez - tartós csatlakozás a padlóbevonat és a lyukacsos csatlakozó lemez között Szintbeállító lábak - állítható lábak a gyors és egyszerű szintbeállításához komplett szettben

81 Fedlap - rozsdamentes hálós rács (V2A) - RSZ 30/10 vagy 30/30 - terhelési osztály B 125 vagy C csavaros rögzítés lehetséges (külön rendelendő) Ülepítő tartály kerete - csatlakozó elemként is használható - T-, sarok- és keresztcsatlakozásokhoz is - beépíthető az építkezés helyszínén kialakított monolit aknákra keretként, amibe a rácsot fogadja FILCOTEN Homlok- ill. véglap -a folyókaszakasz tiszta és hézagmentes lezárásáért Betonfolyókák Folyókatest - rozsdamentes acél vagy magasabb minőségű - névleges méret: 150 mm látható szélesség: 208 mm - elemhossz: 4000 mm (hossz igény szerint módosítható) - anyagvastagság 1,5 mm Lemezfolyókák Rögzítő fül - tartós rögzítés a határoló padlószerkezetben Ülepítő tartály - csatlakozó elemként is használható - T-, sarok- és keresztcsatlakozásokhoz is alkalmas - a folyókaszakaszon bárhol elhelyezhető - vízzáró, hézagmentes kialakítás - gyüjtő vagy tároló tartályként is használható Kifolyó elem - kifolyó csonk igény szerinti átmérővel - a szakaszon történő elhelyezkedése egyedileg választható - bevezetőcsőként is funkcionál pl olajleválasztóhoz 80 81

82 BG-SIGMA BG-SIGMA rácsos folyóka, NM ROZSDAMENTES V2A Folyókaszakasz lejtés nélkül, heggesztett tömítőperemmel, standardhossz 4000 mm BG-SIGMA lejtés nélkül - anyagvastagság: 1,5 mm hossz mm magasság mm súly forint/darab BG-SIGMA rácsos folyóka peremmel NM 150, lejtés nélkül, standard hossz: 4000 mm kg aj kérésre látható szélesség: 208 mm / névleges méret: 150 mm / belső magasság: 70 mm BG-SIGMA Kifolyó elem Ülepítő tartály keret vagy ülepítő tartály, a folyókaszakaszon tetszés szerint elhelyezhető, szakaszvégekhez, T-, vagy keresztcsatlakozásokhoz Csavarozható csatlakozások vízzáró tömítéssel Ülepítő tartály keret anyag magasság mm súly forint/darab BG-SIGMA ülepítő tartály keret szakaszvégekhez rozsdamentes V2A 100 5,3 kg aj kérésre BG-SIGMA ülepítő tartály keret - sarokcsatlakozáshoz rozsdamentes V2A 100 5,5 kg aj kérésre BG-SIGMA ülepítő tartály keret - T csatlakozáshoz rozsdamentes V2A 100 5,7 kg aj kérésre BG-SIGMA ülepítő tartály keret keresztcsatlakozáshoz rozsdamentes V2A 100 5,8 kg aj kérésre ülepítő tartály anyag magasság mm súly forint/darab BG-SIGMA ülepítő tartály szakaszvégekhez rozsdamentes V2A ,3 kg aj kérésre BG-SIGMA ülepítő tartály sarokcsatlakozáshoz rozsdamentes V2A ,4 kg aj kérésre BG-SIGMA ülepítő tartály T csatlakozáshoz rozsdamentes V2A ,6 kg aj kérésre BG-SIGMA ülepítő tartály keresztcsatlakozáshoz rozsdamentes V2A ,8 kg aj kérésre ülepítítő tartály fedlap terhelési osztály EN 1433 magasság mm súly forint/darab hálós acél rács 397/397/30, RSZ 30/10 B 125 kn 30 7,0 kg aj kérésre hálós acél rács 397/397/30, RSZ 30/30 B 125 kn 30 5,0 kg aj kérésre hálós acél rács 397/397/30, RSZ 30/10 C 250 kn 30 7,8 kg aj kérésre hálós acél rács 397/397/30, RSZ 30/30 C 250 kn 30 6,0 kg aj kérésre BG-SIGMA ülepítő tartály keret BG-SIGMA ülepítő tartály i Kérjük, ennél a termékcsoportnál hosszabb szállítási határidővel számoljon.

83 Fedlapok és tartozékok BG-SIGMA rácsos folyókához, névleges méret 150 fedlap csavartartozék nélkül Terhelési osztály EN 1433 magasság mm súly forint/darab hálós acél rács 1000/197/30, RSZ 30/10 B 125 kn 30 8,0 kg aj kérésre hálós acél rács 1000/197/30, RSZ 30/30 B 125 kn 30 6,0 kg aj kérésre hálós acél rács 1000/197/30, RSZ 30/10 C 250 kn 30 10,0 kg aj kérésre hálós acél rács 1000/197/30, RSZ 30/30 C 250 kn 30 8,0 kg aj kérésre tartozék anyag magasság mm súly forint/darab BG-SIGMA sarok elem 90, oldalhossz 700 x 700 mm rozsdamentes V2A 95 8,9 kg aj kérésre BG-SIGMA T elem, oldalhossz 1000 x 700 mm rozsdamentes V2A 95 11,6 kg aj kérésre BG-SIGMA kereszt elem, oldalhossz 1000 x 700 mm rozsdamentes V2A 95 11,2 kg aj kérésre gyárilag elhelyezett alsó kifolyás csőcsonkkal DN 100 aj kérésre csavar aj kérésre Betonfolyókák FILCOTEN BG-SIGMA sarok elem 90, oldalhossz 700 x 700 mm BG-SIGMA T elem, oldalhossz 1000 x 700 mm BG-SIGMA kereszt elem, oldalhossz 1000 x 700 mm Lemezfolyókák Küldje el projekt ajánlatkérését! Műszaki tanácsadó kollégáink elkészítik Önnek a részletes árajánlatot Gégény Gábor Tel: hydrobg@hydrobg hu Referenciák 82 83

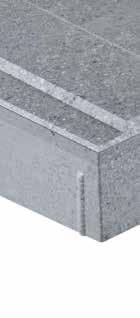

84 és gazdaságosság Még nagyobb biztonság az utakon. A napról-napra növekvő forgalom következtében, a keskeny utakon, az autópályákon, körforgalmakban, de még a kereszteződésekben is egyre gyakrabban sérül, vagy törik az útpadka Ennek következtében nő az útpadka karbantartási költsége, csökken a közlekedésben részt vevők biztonsága Még nagyobb biztonság és gazdaságosság: LEFIX útszegély elem. A LEFIX A Lefix útszegély elem egy sokoldalúan felhasználható előregyártott beton elem, mely az úttestet zárja le az út szélén Alkalmazásával megelőzhető az úttest szélének letörése, a padka kigödrösödése, melynek köszönhetően az út kezelői pénzt és időt takarítanak meg, ezzel együtt pedig nő a biztonság További biztonságnövelő tényező, hogy a Lefix útpadka elem felületi kialakítása miatt a ráhajtó jármű vezetőjét rázó jelzéssel figyelmezteti az út szélének elhagyására Kopásálló: Kétrétegű konstrukció Az útpadka felülete a speciális kétrétegű kialakításnak köszönhetően sima, fagyálló és egyben kopásálló Biztonság: Rázóhatás Az útpadkára ráhajtó jármű vezetőjét rázó jelzéssel figyelmezteti az út elhagyására Praktikus: Fogazatos kialakítás A fogazatos kialakításnak köszönhetően az elemek elmozdulásbiztosan kapcsolódnak egymáshoz Figyelemfelkeltés: Színezett felület A LEFIX útszegély elemek piros színben is elérhetők A felületi színezés tartós és kopásálló

85 Láthatóság: Fényvisszaverő csíkok és sávok A mikrogyöngy bevonatú opcionális fényvisszaverő csík kiegészítő biztonságot nyújt (Ausztria fehér/piros; Németország fehér/fehér) Tisztaság: Lefolyást segítő mélyedések A hornyok biztosítják, hogy a víz csak egy irányba, kifelé folyhasson Lemezfolyókák Betonfolyókák FILCOTEN Variálhatóság: Jelzőoszlop fogadására kialakított nyílás Útszegély jelzőoszlop fogadására kialakított nyílással vagy anélkül választható A jelzőoszlop a kész nyílásba egyszerűen helyezhető ki és szedhető vissza LEFIX Előnyei: Egyszerűség: Távtartó fülek A szállítás és a lefektetés során megvédik az útszegélyelem szélét a sérüléstől a padka megtámasztása - az úttest széle nem törik könnyen lehelyezhető, karbantartásmentes nincs szegélysérülés, megóv a víz alámosástól meggátolja a víz befolyását és a szennyeződés felhordását az útra alkalmazkodik a téli időjáráshoz 3%-os lejtéssel kialakított felület 84 85

86 LEFIX Útszegély elem még nagyobb biztonság és hatékonyság LEFIX Útszegély elem BP szürke Útszegély elem C30/37 minőségű betonból cikkszám típus H/SZ mm legkisebb ív súly db /raklap forint/darab LEFIX útszegély elem BP / m 149 kg 8 aj kérésre LEFIX útszegély elem BP 500 nyílással 2) 1000/ m 145 kg 8 aj kérésre LEFIX útszegély elem BP /500 6 m 1) 65 kg 16 aj kérésre BP 500 nyílással % Jelzőoszlop részére kialakított nyílás 500 LEFIX Útszegély elem BP piros Útszegély elem C30/37 minőségű betonból cikkszám típus H/SZ mm legkisebb ív súly db /raklap forint/darab LEFIX útszegély elem BP 500 PIROS 1000/ m 149 kg 8 aj kérésre LEFIX útszegély elem BP 500 PIROS 450/500 6 m 1) 65 kg 16 aj kérésre 1) Az adatok a belső ívre érvényesek 2) 1 útszél jelzőoszlop / folyóméter LEFIX BP 450/500 3 %

87 LEFIX Útszegély elem BP szürke Útszegély elem C30/37 minőségű betonból cikkszám típus H/SZ mm legkisebb ív súly db /raklap forint/darab LEFIX útszegély elem BP / m 107 kg 12 aj kérésre FILCOTEN LEFIX Útszegély elem BP piros Útszegély elem C30/37 minőségű betonból cikkszám típus H/SZ mm legkisebb ív súly db /raklap forint/darab LEFIX útszegély elem BP 350 PIROS 1000/ m 107 kg 12 aj kérésre % Betonfolyókák Tartozék LEFIX Útszegély elem cikkszám típus forint/darab Fényvisszaverő csík felár piros + fehér - 2 db csík / elem 3) LEFIX útszegély elem BP 500 szürke vagy piros (H=450 vagy 1000 mm) és BP 350 szürke (H=1000 mm) Fényvisszaverő csík felár fehér + fehér 2 db csík /elem 3) LEFIX Útszegély elem BP 500 szürke vagy piros (H = 450 vagy 1000 mm) és BP 350 szürke (H = 1000 mm) aj kérésre aj kérésre Lemezfolyókák Fényvisszaverő sáv felár fehér 1 db sáv / elem 3) LEFIX Útszegély elem BP 500 szürke vagy piros (H = 450 vagy 1000 mm) és BP 350 szürke (H = 1000 mm) aj kérésre LEFIX emelőszerszám útszegély elemhez, max terhelhetőség 250 kg, nyitási méret: mm aj kérésre 3) szállítási idő egyeztetés alapján LEFIX fényvisszaverő csíkok piros + fehér fényvisszaverő csíkok fehér + fehér fényvisszaverő sáv fehér Emelőszerszám útszegély elemhez 86 87

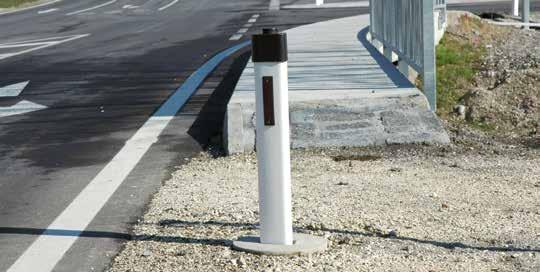

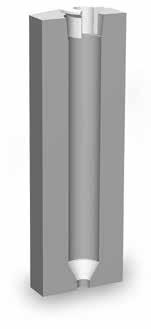

88 jelzőoszlop aljzatok Biztonságra alapozva: a közlekedési rendszerben. A biztonságos közlekedés alapjául szolgáló közlekedési elemek, úgy mint a jelzőoszlopok vagy közlekedési jelzőtáblák éjjel-nappal folyamatosan ki vannak téve az időjárás viszontagságainak (szél, fagy ) illetve egyéb mechanikai hatásoknak Emiatt különösen strapabírónak kell lenniük Jelzőoszlop tartó aljzataink tökéletesen stabil és elfordulásbiztos alapot biztosítanak Ahol a stabilitás és a flexibilitás találkozik egymással. Az aljzat segítségével az útszegély oszlop egy mozdulattal egyszerűen helyezhető ki és szedhető vissza Az aljzatban található műanyag bilincsnek köszönhetően összeszerelésük és eltávolításuk gyerekjáték A biztonság és a hatékonyság tökéletes összhangban van Tökéletes felfekvés: szorítógyűrű A szorítógyűrű rögzíti az oszloptartót és megvédi azt az elfordulástól Mindig passzol: bilincs több méreten A műanyag bilincs többféle méretben érhető el, így minden szokványos átmérőjű jelzőoszlop rögzítéséhez alkalmas Pontos elhelyezés: kúp alakú fenékkialakítás A kúp alakú fenékkialakítás a jelzőoszloptartó függőleges beállítását szolgálja Mindenkor száraz: csapadékvízelvezető nyílás A csapadékvízelvezető nyílás megakadályozza az esővíz pangását Nagy méretű táblák aljzataként és lejtős terepen való felhasználáshoz is alkalmas

89 Felületvédelem: nincs fűbenövés A 38 cm-es átmérőjű felület hatékony védelmet nyújt a fűbenövés ellen Előnyök: Stabil és elfordulásbiztos alap Kihúzható hójelzős vagy anélküli oszlophoz A jelzőoszlop nem dől el A jelzőoszlop bármikor egyszerűen kicserélhető Gépi lehelyezés (csak jelzőoszlop aljzat) Tökéletes illeszkedés: A speciális kialakítás által a jelzőoszlop pontosan helyezkedik el a nyílásban FILCOTEN Betonfolyókák Lemezfolyókák Tiszta ügy: domború felszín A domború felszín hatásos védelmet nyújt a bepiszkolódás ellen Könnyű kivitel: különleges forma Az optimális nyersanyag kombinációnak köszönhetően alapanyag spórolható meg, a jelzőoszlop súlya ezáltal könnyebb, kezelése és beépítése egyszerűbb Jelzőoszlopok Stabil kapcsolódás: egyedi forma A különleges kialakításnak köszönhetően az aljzat stabilan rögzíthető a talajban A jelzőoszlop aljzat kézzel és géppel egyaránt lehelyezhető 88 89

90 BG Útszéljelzőoszlop aljzatok BG Útszéljelzőoszlop aljzat Útszéljelzőoszlop aljzat a jelzőoszlop függőleges helyzetének biztosítására C25/30 minőségű betonból, hójelző részére kialakított nyílással (kb 80 mm) cikkszám útszéljelzőoszlop aljzat súly darab/raklap forint/darab BG útszéljelzőoszlop aljzat LPF-0, DM380/M kg 20 aj kérésre BG útszéljelzőoszlop aljzat LPF-3N, DM260/M kg 24 aj kérésre i Útszegély jelzőoszlop aljzat csak raklap mennyiségben elérhető! Ø 380 Ø Ø Ø 260 Ø 250 Ø 250 LPF-0 LPF-3N BG Útszéljelzőoszlop aljzat Útszéljelzőoszlop aljzat a jelzőoszlop függőleges helyzetének biztosítására C25/30 minőségű betonból, hójelző részére kialakított nyílással (kb 80 mm) aljzat a jelzőoszlop függőleges helyzetének biztosítására ÚJ cikkszám útszéljelzőoszlop aljzat súly darab/raklap forint/darab BG útszéljelzőoszlop aljzat LPF-R2, H/Sz/M = 330/245/ kg 40 aj kérésre i Kérjük ennél a termékcsoportnál hosszabb szállítási határidővel számoljon!

91 FILCOTEN Referenciák Jelzőoszlopok Lemezfolyókák Betonfolyókák 90 91

92 Minden úton velünk vannak. Fedezze fel egyedi folyókáink és termékeink széles és sokszínű kínálatát Az állatvilág példájával élve az alkalmazkodóképes zergéhez hasonlíthatjuk termékcsoportunkat, hiszen ezek az egyedi termékeink minden különleges elvárást teljesítenek A megoldások olyan egyediek, mint az Ön igényei. Egyedi folyókáinkat és termékeinket az Ön speciális igényeinek megfelelően fejlesztjük Íme két példa az egyedi megoldásra: München, Campeon: a folyókaelemeknek szín és építészeti szempontból is meg kellett felelniük a kívánalmaknak, így jött létre az Infineon cég területén egy antracit színű nyitott vízelvezető csatornarendszer Marktbrunnen: A szökőkút köré történő kör forma kialakításához a folyókákat speciálisan kellett vágni Így oldjuk meg a vízelvezetést, anélkül, hogy egy, már meglévő konstrukcióba belenyúlnánk Gérbevágott kör formájú Egyedi folyókák Egyedi elemek, Campeon München

93 Különleges igénye van? Bízza ránk a megoldást FILCOTEN Vegye fel a kapcsolatot területi képviselő kollégánkkal! Tel: hydrobg@hydrobg hu Betonfolyókák BG Tömítési rendszer 96 oldal BG Emelő szerszám 96 oldal Lemezfolyókák BG Árok folyóka 94 oldal BG Lágyszegély 97 oldal Egyedi termékek BG Kábelcsatorna oldal 92 93

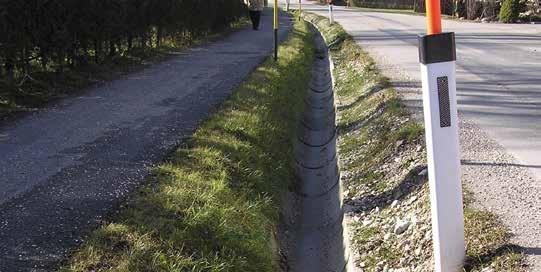

94 BG Egyedi folyóka BG Árok folyóka, névleges méret 300 úttest menti árkokba történő beépítésre cikkszám folyókatest lejtés súly darab/raklap forint/darab BG Árok folyóka NM 300 0,0 % 162 kg felár alsó kifolyásra DN cikkszám rács max terhelés súly darab/raklap forint/darab hálós acél rács NM 300, 1000/390/4, RSZ 32/32 tgk-hoz 14 kg cikkszám tartozék anyag súly darab/raklap forint/darab BG bekötő akna G 550/565/990, két részes cső átvezetéssel DN 200 beton 214 kg BG szennyfogó kosár bekötő aknához horganyzott 3,2 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg gumigyűrű alsó kifolyáshoz DN 200 elasztomer 0,6 kg BG homlok- ill véglap horganyzott 1,3 kg BG véglap kifolyással DN 200 horganyzott 1,2 kg BG Árok folyóka, névleges méret 400 úttest menti árkokba történő beépítésre cikkszám folyókatest lejtés súly darab/raklap forint/darab BG Árok folyóka NM 400 0,0 % 218 kg felár alsó kifolyásra DN cikkszám rács max terhelés súly darab/raklap forint/darab hálós acél rács NM 400, 1000/490/4, RSZ 32/32 tgk -hoz 16 kg cikkszám tartozék anyag súly darab/raklap forint/darab BG bekötő akna G 550/565/990, két részes cső átvezetéssel DN 200 beton 200 kg BG szennyfogó kosár bekötő aknához horganyzott 3,6 kg BG bűzzár PVC könyökből DN 200/87 műanyag 7,4 kg gumigyűrű alsó kifolyáshoz DN 200 elasztomer 0,6 kg BG homlok- ill véglap horganyzott 2,1 kg BG véglap kifolyással DN 200 horganyzott 2,4 kg hálós acél rács NM 300 vagy 400 tgk -hoz i Kérjük ennél a termékcsoportnál hosszabb szállítási határidővel számoljon!

95 FILCOTEN Referenciák Egyedi termékek Lemezfolyókák Betonfolyókák 94 95

96 BG Egyedi termékek BG Tömítési rendszer biztonsági horonnyal rendelkező folyókákhoz mennyiség meghatározáshoz lásd www hydrobg hu cikkszám szokásos felhasználási terület - pl parkolók, szabad területek csomagolás forint/darab BG tömítő massza 1K - Standard, betonszürke - Sikaflex Pro ml/tasak BG felület előkészítő - Sikaflex Primer 3N 250 ml/tubus választó szalag 9 mm 25 m/csomag kinyomó pisztoly 450 ml ml darab cikkszám speciálisan nagy autóforgalomra - pl benzinkút és BG lemez folyókákhoz csomagolás forint/darab BG tömítő massza 1K - Speziális, betonszürke - Sikaflex-Tank 600 ml/tasak BG felület előkészítő - Sikaflex Primer 3N 250 ml/tubus választó szalag 9 mm 25 m/csomag kinyomó pisztoly 450 ml ml darab BG Emelőszerszám a biztonságosabb és egyszerűbb emeléshez cikkszám emelőszerszám terhelhetőség nyitási méret saját súly forint/darab BG emelőszerszám kézi mozgatáshoz kb 150 kg mm kb 4,5 kg BG emelőszerszám folyókákhoz és kábelcsatornákhoz 1) kb 250 kg mm kb 18 kg BG emelőszerszám folyókákhoz és kábelcsatornákhoz 2) kb 600 kg mm kb 29 kg BG emelő kötél a BG-SI Biztonsági és a BGZ-S Nehéz folyókához (2 db ) kb kg hossz 4 m kb 3,2 kg emelőhurok M kg kb 0,1 kg ) belülről fogó emelő, NM 150-től használható 2) kívülről fogó emelő, NM 100-től használható BG emelőszerszám kézi mozgatáshoz BG emelőszerszám folyókákhoz és kábelcsatornákhoz BG emelő kötél a BG-SI Biztonsági és a BGZ-S Nehéz folyókákhoz i Kérjük ennél a termékcsoportnál hosszabb szállítási határidővel számoljon!

97 BG Lágyszegély A BG Lágyszegély sportpálya körbehatárolására szolgál, a különböző felületeket választja el egymástól (pl strandröplabda pályánál a homokot a fűtől) A bebetonozott fekete gumiprofil tompítja az ütközések erejét és megvéd a komolyabb sérülésektől cikkszám BG lágyszegély bebetonozott gumiszegéllyel (fekete) súly darab/raklap forint/darab BG lágyszegély 1000/60/ kg cikkszám BG lágyszegély sarokelem bebetonozott gumiszegéllyel (fekete) súly darab/raklap forint/darab BG lágyszegély sarokelem 250/250/60/ kg FILCOTEN Betonfolyókák Lemezfolyókák Referenciák Egyedi termékek 96 97

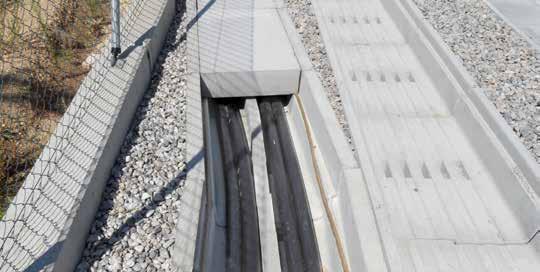

98 BG Vasúti elem kábelcsatorna - ráhelyezhető fedlap, H = 1000 mm sz - belső m - belső m - külső Kábelcsatorna - rá- illetve belehelyezhető fedlappal Felhasználási területe főként pályaudvarok környéke, de gyakori a vasúti pálya melletti beépítés is, tetszőleges hosszban Alkalmas bármely elektromos kábel, mint pl jel- és energiaellátó kábel, telefonvezeték vezetésére A masszív fedlapnak köszönhetően gyalogjárdaként is használható cikkszám kábelcsatorna ráhelyezhető fedlaphoz H/SZ/M belső méretek súly darab/raklap forint/darab Kábelcsatorna TK / 112 / kg 49 aj kérésre Kábelcsatorna TK / 150 / kg 25 aj kérésre Kábelcsatorna K / 200 / kg 16 aj kérésre Kábelcsatorna K / 300 / kg 12 aj kérésre Kábelcsatorna K / 400 / kg 10 aj kérésre Kábelcsatorna K / 500 / kg 10 aj kérésre Kábelcsatorna K / 600 / kg 6 aj kérésre 20 60/65 kábelcsatorna - belehelyezhető fedlap H= 1000 mm sz - külső sz - belső m - belső m - külső cikkszám kábelcsatorna belehelyezhető fedlaphoz H/SZ/M belső méretek súly darab/raklap forint/darab Kábelcsatorna K / 250 / kg 9 aj kérésre Kábelcsatorna K / 350 / kg 8 aj kérésre Kábelcsatorna K / 430 / kg 6 aj kérésre Kábelcsatorna K / 560 / kg 4 aj kérésre Kábelcsatorna K / 680 / kg 4 aj kérésre FCT kábelcsatorna H = 1000 mm cikkszám FILCOTEN kábelcsatorna belehelyezhető fedlaphoz H/SZ/M belső méretek súly darab/raklap forint/darab FILCOTEN kábelcsatorna - KÖNNYŰ 1000 / 175 / aj kérésre kábelcsatorna fedlap, H = 500 mm b b - aussen b - innen 35/60 40/65 Fedlap és tartozék A kábelcsatorna fedlap a kábelcsatorna fedésére szolgál és védi a lefektetett vezetékeket az esetleges sérülésektől és az időjárás viszontagságaitól A fedlapokat szabvány szerint szálerősítéssel vagy anélkül gyártjuk A kábelcsatornába helyezett válaszfal biztosítja a különböző típusú vezetékek elválasztását A válaszfal K30-as mérettől építhető be Az hézagkiegyenlítő kötél a fedlap tökéletes felfekvését biztosítja cikkszám fedlap és tartozék H/SZ/M belső méretek darab/raklap súly forint/darab BG-TK 1 Kábelcsatorna 500 / 170 / kg aj kérésre BG-TK 2 Kábelcsatorna fedlap FILCOTEN 500 / 210 / kg aj kérésre Kábelcsatorna fedlap K / 300 / kg aj kérésre b - aussen Kábelcsatorna fedlap K / 400 / kg aj kérésre Kábelcsatorna K 40 - szálerősített 500 / 500 / kg aj kérésre Kábelcsatorna K 50 - szálerősített 500 / 630 / kg aj kérésre b - innen Kábelcsatorna K 60 - szálerősített 500 / 750 / kg aj kérésre válaszfal 495 / kg aj kérésre Hézagkiegyenlítő kötél a fedlap tökéletes b - aussen felfekvéséhez, 100 fm/tekercs, 50 tekercs/raklap = 5000m/raklapb - innen 100 0,05 kg aj kérésre 20 h - innen h - aussen h - innen 60/65 h - aussen válaszfal, H = 495 mm

99 BG Emelőszerszám a biztonságosabb és egyszerűbb emeléshez cikkszám emelőszerszám terhelhetőség nyitási méret saját súly forint/darab BG Emelőszerszám vízelvezető folyókához és kábelcsatornához 1) kb 250 kg mm kb 18 kg aj kérésre 1) belülről fogó emelőszerszám FILCOTEN Referenciák Egyedi termékek Betonfolyókák Lemezfolyókák 98 99

100 Betonfolyókák BG Beépítési példák Térkő Hézagmentes fugakitöltés Kavicságy Térkő Habarcságyazat Kavicságy Betonalap statikai Habarcságyazat méretezés alapján Betonalap statikai méretezés alapján Kopóréteg Bitumen Bitumenes Kopóréteg teherhordó réteg Bitumen Bitumenes teherhordó Betonalap réteg statikai méretezés alapján Betonalap statikai méretezés alapján Hézagmentes fugakitöltés Bitumenes fugaszalag Bitumenes fugaszalag Bitumenes fugaszalag Bitumenes fugaszalag Hézagmentes fugakitöltés Hézagmentes fugakitöltés Térkő Szivárgó réteg Térkő Sóder Szivárgó réteg teherhordó réteg Sóder teherhordó réteg Térkő Kavicságy Térkő Fuga Kavicságy Sóder Fuga teherhordó réteg Sóder teherhordó réteg A BG beépítési- és elhelyezési példái olyan általános javaslatok, melyeket a tervezőnek az adott beépítési terület sajátosságaihoz kell igazítania Ügyelni kell a szakiparban általánosan ismert szabályok és iránymutatások betartására is Figyelembe kell venni az osztályba sorolást (EN 1433 szerint) és a mindenkori érvényes helyi előírásokat 1 BG vízelvezető folyókákat földnedves beton alapra kell ráépíteni (méreteket lásd a táblázatban) Amennyiben saját lejtésű folyókák kerülnek beépítésre, úgy az aljzat kialakításánál ügyelni kell a folyóka testek eltérő mélységére A folyás irányát nyíl jelzi minden folyókán (részleteket és méreteket lásd a beépítési példák alatt) 2 Nagy forgalmú helyeken javasoljuk, hogy a rácsokat a folyókatestben a gyorscsatlakozó mellett csavarral is rögzítsék, illetve a fedlapok típustól függően csavaros vagy bepattanós rögzítő patenttel rögzíthetők egymáshoz Az EN 1433 norma szerinti előírás alapján a D 400 kn terhelési osztály felett kötelező a fedlap biztos rögzítése 3 A folyókatestek közötti fugákat arra alkalmas tömítőanyaggal lehet kitölteni, illetve ragasztani Anyagleírást és anyagmenyiséget lásd a BG-tömítő rendszernél Úttestbeton Betonalap Teherhordó alapréteg terhelési osztály beton minőség - Beton ágy Ö-Norm B4710-1* X Y Z betonacél Fuga cm A 15 kn C16/20 > 8 cm C20/25 C20/25 C25/30 C25/30 C25/30 > 10 cm folyóka magasság min -8 cm > 8 cm 3-5 mm B 125 kn C 250 kn D 400 kn E 600 kn F 900 kn > 10 cm Bitumenes fugaszalag X > 15 cm > 15 cm > 15 cm > 20 cm > 15 cm > 20 cm > 20 cm > 25 cm nem szükséges Y Z Kopóréteg Erősített bitumen Teherhordó alapréteg folyóka magasság min -5 cm folyóka magasság Ø = 8 mm 20 cm/1db A határos felületek kialakítása előtt a rácsokat a folyóka testben rögzíteni kell Ügyelni kell, hogy a felület tömörítésekor, vibrálásakor a gép ne ütközzön a folyóka testhez, mert az könnyen megsérühet Abban az esetben, ha dilatációs erők lépnének fel (pl beton felületeknél), a folyóka test szélétől max cm távolságban dilatációs fugát kell kialakítani A folyóka vonalára merőlegesen futó dilatációs fugának és a folyókák találkozásának egy vonalba kell esnie A határos felületeknek tartósan 3-5 mm-rel magasabban kell lenniük, mint a rács felülete Olyan felhasználási területekre, ahol erős kémiai hatás várható (pl : savak, lúgok, stb ) rozsdamentes folyóka vagy rozsdamentes peremű beton folyóka beépítését ajánljuk A vízelvezető folyókák autópályákon és gyorsforgalmi utakon keresztben elhelyezve nem nem beépíthetők *Az előírt betonminőség a minimális minőség, annak azonban meg kell felelnie a helyi követelményeknek is További információkért keresse honlapunkat a www hydrobg hu címen vagy vegye fel a kapcsolatot területi képviselőnkkel FIGYELEM: A gyorsításnál, fékezésnél és fordulásnál fellépő erőket figyelembe kell venni Kérjük, vegyék figyelembe a beépítési útmutatót A műszaki változtatásokra fenntartjuk a jogot i Ugyanez a beépítési előírás vonatkozik a bekötő aknára is.

101 BEÉPÍTÉSI PÉLDÁK SK homloklap bekötő akna (vagy véglap) FILCOTEN 101, Nr. 0 kifolyó nyílással 101, Nr. 5-0 kifolyó nyílással 101, Nr kifolyó nyílással 101, Nr kifolyó nyílással 101, Nr kifolyó nyílással homloklap homloklap 101, Nr.10-0 kifolyó nyílással homloklap Tok nélküli betonfolyókák beépítése Terhelhetőség C 250 kn osztályig A térkövek és a járólapok lefektetése közvetlenül a folyókatest mellé lehetséges A rácsok speciális konstrukciójának köszönhetően a folyókatest beton élei nem látszódnak (FCT light) véglap homloklap homloklap SK véglap kifolyással homloklap Tokkal rendelkező betonfolyókák beépítése Terhelhetőség F900 kn osztályig - függ a folyóka típustól A határos felületek (aszfalt, beton) könnyen és tisztán összedolgozhatóak a folyóka tokkal A fellépő horizontális erők miatt a folyókatest szélétől cm távolságban dilatációs fugát kell kialakítani Beépítési példák Egyedi termékek Lemezfolyókák Betonfolyókák A fedlapok egymáshoz rögzítése lehetséges D 400 kn terhelési osztálytól a rácsok csavaros rögzítése is lehetséges

102 FILCOTEN one beépítési útmutató Általános utasítások A BG beépítési útmutatója olyan általános javaslatokat tartalmaz, melyek figyelembevételével a tervezőnek az adott terület sajátosságaihoz igazított beépítési tervet kell készítenie Ügyelni kell a szakiparban általánosan ismert szabályok betartására is Figyelembe kell venni az osztályba sorolást (EN1433) és a mindenkori érvényes helyi előírásokat Speciális esetben kérjük egyeztessen a BG műszaki tanácsadó kollégájával FILCOTEN one beépítési utasítása 1 A folyókatestet földnedves betonalapra kell építeni Amennyiben az alap már megkötött, úgy a folyókát 2-3 cm vastag habarcsba kell ágyazni A statikai előírásoknak megfelelően éket kell kialakítani, esetenként betonvas erősítést kell beépíteni Részletek a táblázatban és a metszetrajzokon 2 A folyókaszakasz beépítését a kifolyásnál kezdje, figyeljen a megfelelő magasságra és pozícióra a csatorna csatlakozásnál Több kifolyóelem esetén különösen ügyeljen erre A FILCOTEN one folyókaelemhez a következő elemet bármely végével hozzáillesztheti, ezért nincs a folyókaelemeken kötelező folyásirány feltüntetve 3 A folyókatestek közötti fugákat arra alkalmas tömítőanyaggal lehet kitölteni vagy ragasztani Anyagleírást és anyagmennyiséget lásd a BG-tömítő rendszernél 4. A folyókaszakaszt a a határos felület kialakaítása előtt a piszkolódástól meg kell védeni, pl takarófóliával 5 Ügyeljen rá, hogy a felső réteg tömörítésekor/elkészítésekor (betonozásnál, aszfaltozásnál, térkövezésnél) a folyóka ne sérüljön 6 Abban az esetben, ha dilatációs erők lépnének fel (pl beton felületeknél), a folyóka test szélétől max cm távolságban dilatációs fugát kell kialakítani A folyóka vonalára merőlegesen futó dilatációs fugának és a folyókák találkozásának egy vonalba kell esnie 7. Rakott burkolatok esetén a fellépő oldalirányú erőhatások ellen a burkolatot a folyóka mellett elmozdulásmentesen rögzíteni kell A folyóka melletti burkolat első három sorát a folyókaszakasz teljes hosszában habarcságyba kell elhelyezni A fugákat hézagmentesen kell kitölteni A burkolatról fellépő oldalirányú erők a folyókatest oldalfalán nem jelentkezhetnek (pl fékezés, gyorsítás, hőtágulás esetén ) 8 A határos felületeknek tartósan 3-5 mm-rel magasabban kell lenniük, mint a rács felülete 9 Ugyanez a beépítési előírás vonatkozik az ellenőrző elemre és a kifolyó elemre is 10 A folyókarendszert rendszeres időközönként (max évente 1-szer) ki kell tisztítani és ellenőrizni kell, hogy rendesen elvégzi-e a funkióját, különös tekintettel a kifolyó elemre

103 Beépítési pédák részletek mm Y 5 Z FILCOTEN X X 1 Bitumenes fugaszalag 8 Teherhordó sóderréteg Kopóréteg Bitumen Teherhordó réteg Betonacél merevítés (E terhelés felett szükséges) Ø 8 mm e = 200 mm Hézagmentes fugakitöltés Nagy formátumú szegélykő Betonalap statikai méretezés alapján Munkahézag Nagy betonfelület Rugalmas hézagkitöltés Megerősített betongerenda statikai méretezés alapján X 3-5 mm Z Terhelési osztály C 250 kn D 400k kn E 600 kn F 900 kn beton minőség beton ágy DIN EN * * Az előírt betonminőség a minimális minőség, annak azonban meg kell felelnie a helyi követelményeknek is 13 C 20/25 C 25/30 C 25/30 X objektum specifikus Szélesség: X 15 cm 20 cm 25 cm ajánlatkérésre Magasság: Y folyóka magassága - 10 cm folyóka magassága Z 15 cm 10 cm 15 cm ajánlatkérésre Beton ellenállósági érték Betonaljzat (X0) ajánlatkérésre Beépítési példák Egyedi termékek Lemezfolyókák Betonfolyókák A beépítési példák általános elhelyezési példák További információkért keresse honlapunkat a www hydrobg hu címen vagy vegye fel a kapcsolatot területi képviselőnkkel

104 BG beépítési példák BG-OMEGA és BG-SIGMA A) Beépítési útmutató BG-OMEGA B) Beépítési útmutató BG-SIGMA 1) A+B A BG beépítési- és elhelyezési példái általános javaslatok, melyeket a tervezőnek az adott terület sajátosságaihoz kell igazítania. Figyelembe kell venni az osztályba sorolást (EN1433 szerint) és a mindenkori érvényes helyi előírásokat. Speciális esetekben kérjük, vegye fel a kapcsolatot műszaki tanácsadó kollégánkkal. 2.1) A+B A beépítési útmutató szerint ki kell hagyni a födémben a folyóka helyét, majd az epoxi gyantával kiönteni vagy a padlóval együtt bebetonozni. 2.2) A+B A beépítés előtt a folyókaszakaszokat az elfogadott gyártási rajz alapján készített elhelyezési példa szerint elő kell készíteni a helyszínen, ügyelve a folyókatestek pontos sorrendjére. 2.3) A A folyókaszakasz építését a kifolyástól kell kezdeni és az állítható lábak segítségével az anyák meghúzásával szintbe állítani (a felső anyát még ne húzza meg). A folyóka peremének a végleges aljzatszintnél 1-1,5 mm-rel lejjebb kell kerülnie. 2.3) B A folyókaszakasz építését a kifolyástól kell kezdeni és az állítható lábak segítségével az anyák meghúzásával szintbe állítani (a felső anyát még ne húzza meg). A folyóka peremének egy szintbe kell kerülnie a végleges aljzat szintjével. Amennyiben ülepítő tartály kerül beépítésre, a szakasz kiépítését az ülepítő tartálynál kell kezdeni. 2.4) A+B A folyókaszakasz peremeit alaposan meg kell tisztítani majd a tömítéssel együtt a szakaszokat összecsavarozni. A csavarok a rács tartozékát képezik. 2.5) A+B A peremek összecsavarozását követően ügyeljen a folyókaszakasz helyes irányba történő lefeketésére. 2.6) A+B A lefektetést és a szintezést követően a folyókaszakaszt a bebetonozás ideje alatt rögzíteni kell az esetleges elmozdulás ellen ehhez meg kell húzni a szintbeállító lábak másik anyáját is, és az állítható lábakat dübellel vagy betonozással kell rögzíteni. 2.7) A+B Az építés ideje alatt a folyókát meg kell védeni a betonozás közben fellépő szennyeződésektől, vagy a még friss betont le kell törölni róla a száradás előtt. 2.8) A A betonozásnál vagy a padlókiöntésnél egy köztes elemet kell elhelyezni, mely később a folyókatest és a padló közötti tartósan rugalmas fuga nútját fogja képezni. 2.8) B A köztes elemet is be kell betonozni. 2.9) A+B A kiöntő anyag felhordásakor ügyelni kell rá, hogy az a folyókatestet kívülről hézagmentesen teljesen körülölelje. A folyókatestnek 100%-ban fel kell feküdnie a kívánt terhelési osztály eléréséhez. Ellenkező esetben deformálódhat. 2.10) A+B A betonozás során ügyelni kell arra, hogy a folyókaszakasz se a beton beöntésekor, se a vibráláskor ne mozduljon el a helyéről, illetve ne deformálódjon. 3) A+B A BG-OMEGA folyóka és az úttest csatlakozása közé javasoljuk tömítőfuga kialakítását, amit tartósan rugalmas tömítőmasszával kell kitölteni. 4) A A határoló felületnek tartósan 1-1,5 mm-rel magasabbnak kell lennie a folyóka tetejénél, hogy az biztosítsa a víz folyókába jutását. 5) A+B Tisztítási és karbantartási munkák: Olyan területeken, ahol kémiai anyagok szállítása várható, (jégoldók, savak, lúgok) javasolt a folyókák gyakori és alapos tisztítása, hogy a felgyülemlett szennyeződések eltávolításra kerüljenek. Beépítési példa BG-OMEGA: folyóka magasság min. 20 mm betonágy min. 150 mm min. 30 mm betonágy betonalap statikai méretezés szerint min. 30 mm betonágy min. C25/30 betonminőség min. 150 mm Beépítési példa BG-SIGMA: min. 20 mm betonágy min. 30 mm betonágy min. 330 mm betonalap 91,5 268 csavarozható perem állítható lábak kopóréteg (műgyanta bevonat) horgony lap

105 BG-FA Homlokzati folyóka beépítése Beépítés alacsony szerkezet esetén A BG-FA Homlokzati folyóka beépítése esetén a szigetelés magassága alacsonyabb és a küszöbmagasság 10 cm-ről 3 ill 1 cm-re csökkenthető A szigetelés magassága a teljes homlokzatra érvényes Tetőteraszi beépítés esetén A BG-FA Homlokzati folyóka jó megoldás alacsony beépítési magasság esetén, a rendszerhez tartozó levezető csatornával pedig nem gond a nagyobb távolságra lévő lefolyási ponthoz bekötni FILCOTEN Beépítés nem közvetlenül a szigetelt felületre A két oldalon perforált BG-FA Homlokzati folyóka vízáteresztő, a csapadékvizet a szigetelt alapkonstrukcióra vagy a föld alá vezeti A BG-FA Homlokzati folyóka zárt folyókatesttel a csapadék kontrollált vízelvezetésére alkalmas és csatlakoztatható a felületi vízelvezető rendszerhez BG-FA Homlokzati résfolyóka beépítése A BG beépítési- és elhelyezési példái olyan általános javaslatok, melyeket a tervezőnek az adott beépítési terület sajátosságaihoz kell igazítania Ügyelni kell a szakiparban általánosan ismert szabályok és iránymutatások betartására is BG-FA Homlokzati résfolyóka perforált folyókatesttel a homlokzatról lecsorgó vizet a vízelvezető alapkonstrukcióra vezeti, hogy ott elszikkadjon, vagy a tömített rendszeren keresztül a csapadékcsatornába juttatja BG-FA Homlokzati résfolyóka zárt folyókatesttel tökéletesen alkalmas az ellenőrzött vízelvezetésre és a felületi vízelvezető rendszerhez csatlakoztatható BG-TE Terasz résfolyóka beépítése Die BG-TE Terasz résfolyóka elsősorban teraszok és kertek vízelvezetésére alkalmazható Legnagyobb előnye abban rejlik, hogy ezeknél a folyókáknál a vízelvezetés két szinten lehetséges - padlóburkolaton és az alatt lévő fekvő aljzatbetonon A rács keskeny nyílásai, rései a pangó vizet a folyóka oldalán lévő perforáció pedig a leszivárgott vizet vezeti el A magasságállításnak köszönhetően a járófelület és az aljzatbeton közötti szintkülönbség tökéletesen kiegyenlíthető Elasztikus fuga/ fugaszalag Lapburkolat Beton alap vagy kavicságy Monolit padlólap Sóderréteg/ föld 2% lejtés 2% lejtés Nedvességzáró szigetelés 2% lejtés 2% lejtés Beépítési példák Egyedi termékek Lemezfolyókák Betonfolyókák i Figyelem: A korrózió elkerülése érdekében a horganyzott résrátéteket nem szabad friss cement- vagy mészvakolatra helyezni, illetve ecetsavas szilikonnal tömíteni. i A részletekért kérjük vegye fel a kapcsolatot területi képviselő kollégánkkal!

106 LEFIX Útszegély elem Beépítési útmutató ÚJ ÉPÍTÉSNÉL A tartósan teherhordó alépítményt az érvényes útügyi előírásoknak és a terhelési osztálynak megfelelően kell elkészíteni. Az útszegély elemet 5/8-os zúzottkő alapra kell fektetni és lapvibrátorral bevibrálni. Ugyanígy földnedves alapbetonra is építhető. Az esetleges oldalra csúszást támasztó ékkel kell megakadályozni (pl. betonból). Az úttest felületi kialakításánál figyelni kell, hogy a végleges felület (aszfalt, beton...) teljes felületen összezárjon az út-szegély elemmel. Ajánlott az útszegély elemek közötti fugát arra alkalmas fugakiöntő anyaggal kitölteni, ezáltal megakadályozható a zöld növényzet kihajtása és az elemek pedig stabilabban fekszenek fel. ÁTÉPÍTÉSNÉL Az úttest szélén éles csatlakozási vonalat kell kialakítani az úttest szélének levágásával. A régi útpadkát el kell bontani. A tartósan teherhordó aláépítményt az érvényes útügyi előírásoknak és a terhelési osztálynak megfelelően kell elkészíteni. Az útszegély elemet 5/8-os zúzottkő alapra kell fektetni és lapvibrátorral bevibrálni. Ugyanígy földnedves alapbetonra is építhető az útszegély elem. Az elem egyenletes, teljes felületen történő felfekvése fontos! Az esetleges oldalra elcsúszást támasztó ékkel kell megakadályozni (pl. betonból). Az útszegély elem és az úttest közötti fugát öntött aszfalttal (szükség esetén hideg aszfalttal) kell kitölteni. Ez ajánlott az útszegélyelemek között is, ezzel is erősítve az elemek stabilitását illetve így elkerülhető az elemek között a zöld növényzet kihajtása. i Általános utasítások Az útszegély elem autódaruval és speciális emelőfogóval emelhető a helyére. Az úttest csatlakozásánál az úttestnek tartósan 3-5 mm-rel magasabban kell lennie, mint az útszegély elem felszínének. Az útszegély jelzőoszlop fogadó nyílását szabadon kell hagyni és ki kell mélyíteni. Az útszegély elem nem az úttest szélesítésére szolgál, hanem az útpadka biztonságát és tartósságát növeli (az útszegély elem folyamatos terhelését kerülni kell!).

107 Beépítési példák FILCOTEN Útpadka sóderburkolatban > 150 > 150 kb 5 cm sóderréteg 5/8 > 5 mm Útszegély elem betonaljzattal Beton aljzat támasztó ékkel > 150 > 5 mm Az úttest szegély tartós védelme miatt nincs balesetveszély a padkára hajtásnál. Fugakiöntő anyag Fugakiöntő anyag Úttest Bitumenes teherhordó réteg Fagybiztos teherhordó réteg Beton aljzat Bitumenes teherhordó alapréteg Fagybiztos teherhordó réteg Az útszél jelzőoszlop az útszegély elemben kialakított kész nyílásba kerülhet. Beépítési példák: Különböző sugarú ívekben Belső ívek: 6 méteres sugarú ívekig LEFIX 450/ méteres sugarú ívekig LEFIX 1000/500 A kialakított hornyok miatt a jármű rázkódása jelzi a vezetőnek a az úttest szélét. Külső ívek: 12 méteres sugarú ívekig - LEFIX 500/1000 A hornyok biztosítják, hogy a víz csak egy irányba, kifelé folyhasson. Belső ívek 6 méteres sugarú ívekig Az útszél jelzőoszlop aljzat stabil és elfordulásbiztos alapot nyújt. Beépítési példák Egyedi termékek Lemezfolyókák Betonfolyókák

108 BG Beépítési példák Beépítési útmutató a szakszerű beépítéshez kavicságy/ zúzottkő felépítmény terv előírásoknak megfelelően filter beton vagy kavicságy (legalább 5 cm) nemez 1 Tartós teherbíró kavicságy készítése, a hatályos vasútépítési előírásoknak és az általánosan ismert technikai szabályzatoknak illetve irányelveknek megfelelően mélyépítés terv előírásoknak megfelelően (fagyvédelem) 2 A kábelcsatorna lefektetése kavicságyba (5/8) vagy filter beton X0 (a) szemcsenagyság 16 mm történjen A beton elemeket kissé alá kell támasztani, továbbá ügyelni kell a pontos szintbe illesztésre, (felsőfedő él = terep szint) kavicságy/ zúzottkő filter beton vagy kavicságy (legalább 5 cm) nemez 3 Befedésnél / az oldalak fagy elleni tömítésekor, a meddő anyagok eltávolításakor figyelni kell arra, hogy a kábel csatornák ne sérüljenek meg illetve ne mozduljanak el felépítmény terv előírásoknak megfelelően mélyépítés terv előírásoknak megfelelően (fagyvédelem) 4 A kábelcsatornák beépítése során ügyelni kell arra, hogy a fellépő vízszintes erők ne terheljék 5 A kábelcsatorna fedlap elhelyezésénél ügyelni kell a fedlapok tiszta felfekvésére (ajánljuk juta kötél közbenső használatát) felépítmény terv előírásoknak megfelelően kavicságy/ zúzottkő homokos kavicságy (kb. 10 cm) föld/zöldfelület filter beton vagy kavicságy (legalább 5 cm) 6 A masszív fedlapnak köszönhetően gyalogjárdaként is használható, de nem szabad motoros járművel közlekedni rajta A fedlapok nagyobb terhelés esetén megsérülhetnek nemez mélyépítés terv előírásoknak megfelelően (fagyvédelem) Általános tudnivalók: A kábelcsatorna lefektetése megfelelő emelő szerszámmal történjen, mint pl : daru, markoló vagy BG emelőszerszám

109 FILCOTEN Referenciák Beépítési példák Egyedi termékek Lemezfolyókák Betonfolyókák

110 Különleges termékek különleges figyelmet követelnek: Marketing szolgáltatásaink. A minőség összegyűjtve: Bemutató állvány az Ön üzletébe. Kérésére bemutatóállványt helyezünk el üzletében Az állványon lévő különböző folyókatípusok az Ön egyedi kívánsága szerint állíthatóak össze Ügyfele így már az érdeklődéskor közelről is megtekintheti termékeinket A mintafolyókák 0,5 méter hosszúak, kívánságra kisebb méretben is rendelkezésre állnak A hatékony értékesítés: Termékismertetők és gyárlátogatások. Az igazi üzleti siker eléréséhez elengedhetetlen a BG termékek alapos ismerete Ebben támogatjuk Önt és kollégáit Egyedi igény szerint a kért helyszínen termékismertető előadásokat tartunk, továbbá rendszeres gyárlátogatásokat szervezünk osztrák anyavállalatunknál A megszámlálható siker: Műszaki számítások kérése. Tudjon meg többet: Kérje prospektusainkat. Rendelje meg telefonon vagy ben nyomtatott formában is az egyes prospektusokat Prospektusaink honlapunkról pdf formátumban le is tölthetőek Információk közvetlenül az otthonában: Hydro BG az interneten. Interneten lévő jelenlétünk számos információt és szolgáltatást kínál Önnek: Átfogó információ termékeinkről Hírlevél funkció Online ajánlatkérő adatlap Napi aktualitások honlapunk folyamatos frissítése által Prospektusok, műszaki adatlapok, teljesítménynyilatkozatok, árlisták, kiírási szövegek letöltési lehetősége Cikkszámok automatikus szinkronizációja Győzze meg vevőjét egyénileg Ezzel a szolgáltatással lehetősége van arra, hogy műszaki támogatást kérjen kollégáinktól, legyen szó hidarulikai számításról, közlekedési tervekről, stb Hozzáértés minden úton. Üdvözöljük Önt!
