nyomatékszabályzós, multifunkciós, egy- és kétmotoros vezérlőegység 24V-os egyenáramú meghajtásokhoz

Átírás

1 1106 BUDAPEST Gránátos utca 6. Tel.: Fax: magyarországi képviselet M43 319M43 rev /99 002ZL19 nyomatékszabályzós, multifunkciós, egy- és kétmotoros vezérlőegység 24V-os egyenáramú meghajtásokhoz A vásárolt terméket csak megfelelő szakismerettel rendelkező, cégünk által felkészített szakember szerelheti fel, kötheti be és helyezheti üzembe a készülék leírásában szereplő módon! ÁLTALÁNOS LEÍRÁS Mikroprocesszoros, nyomatékszabályzós, egy- és kétmotoros vezérlőegység 2V-os egyenáramú meghajtásokhoz, AF frekvenciakártya kapcsolattal, ATI3024/5024, FERNI1024/3024, FROGM24 rendszerek vezérlésére, mely megbízható és egyszerűen szerelhető. A terméket teljes egészében a CAME fejlesztette ki és készítette, az érvényes biztonsági előírásoknak megfelelően az S4340 vezérlésházba szerelve (UNI-NORM 8612) IP 54 biztonsági fokozattal. A berendezés áramellátása 230V (AC) feszültséggel az L1-L2 csatlakozásoknál történik, 3,15A-es biztosíték védi a vezérlés hálózati részét. A vezérlőpanel tápfeszültsége 24V (AC), melyet 630 ma-es biztosíték véd. A törpefeszültségű áramellátás felhasználható a kiegészítő berendezések táplálására (pl.: biztonsági fotocella-pár), melyet 2A-es biztosíték véd. A termékre 12 (tizenkét) hónap jótállás van, kivéve a szakszerűtlen üzembehelyezést és használatot (a jótállás részletes feltételei a jótállási jegyen találhatóak). Gyártó: CAME S.P.A. Olaszország Forgalmazza: KLING Mérnöki, Ipari és Kereskedelmi Kft BUDAPEST, Gránátos u. 6. Tel.: , Fax: kling@kling.hu Használati korlátok: A 24 V-os kiegészítők összteljesítménye a 40 W-ot nem lépheti túl. A nyomatékszabályzóval ellátott motorok összteljesítménye nem lépheti túl a 600 W-ot. A rendszer nem igényel karbantartást és nem érzékeny a hőmérséklet-ingadozásokra. Teljesítmények: Az általunk megadott teljesítmények csak a műszaki leírásban megadott szakszerű bekötések esetén érvényesek. Áramellátás: 230 V egyfázisú Frekvencia: Hz Főbb méretek: 240*320*145mm Súly: 6,3 kg KLING Kft. ZL19 műszaki leírás 1/10 oldal Tel.:

2 BIZTONSÁGI KAPCSOLATOK A biztonsági fotocella-pár az alábbi változatokban használható: 2-C1 ponton rázáródás elleni védelem: záráskor tárgyérzékelés során visszanyit a vezérlés. Ha az automatikus zárási funkció be van kapcsolva (1-es DIP-SWITCH ON állásba) és a tárgy kikerült a fotocella-pár érzékeléséből, a kapu a beállított zárási idő után automatikusan záródik. Amennyiben nem használ ezen a kapcsolati ponton fotocella-párat, kapcsolja a 10-es DIP-SWITCH kapcsolót ON állásba. 2-C3 ponton részleges állj: tárgyérzékelés során a vezérlés leállítja a kapu mozgását, ha a tárgy kikerült a fotocella-pár érzékeléséből a kapu a megszakítás előtti irányba indul el. Amennyiben nem használ ezen a kapcsolati ponton fotocella-párat, kapcsolja a 8-as DIP-SWITCH kapcsolót ON állásba. 1-2 ponton teljes állj: Záráskori vagy nyitáskori tárgyérzékelés során a vezérlés azonnal leállítja a kapu mozgását. Ez esetben az automatikus zárás nem működik (nem aktiválódik). A vezérlés csak újabb jel hatására (nyomógomb, kulcsos kapcsoló, távkapcsoló) indítja el a kaput, de csak abban az esetben, ha a fotocella nem érzékel tárgyat. Amennyiben nem használ ezen a kapcsolati ponton fotocella-párat, kapcsolja a 9-es DIP-SWITCH kapcsolót ON állásba. Fotocella ellenőrző rendszer: Ez a rendszer a motor elindítása előtt leellenőrzi, hogy a 2-C1 és a 2-C3 pontra kötött fotocella helyesen működik-e, kap-e tápfeszültséget, majd az ellenőrzés után indítja el a vezérlés a motorokat (cca. 1 mp). Amennyiben aktiválni szeretné ezt a funkciót, kapcsolja a 4-es DIP- SWITCH kapcsolók 3-as pontját ON állásba. Részletes leírás a 6. oldalon. Áramfigyelős akadályérzékelő rendszer: mely működés során (nyitás, vagy zárás) akadályérzékeléskor megfordítja a motorok mozgási irányát, lassítás során pedig leállítja a motorokat. Az áramfigyelős akadályérzékelő rendszer érzékenysége a trimmer potenciométerekkel állítható be. Transzformátorok túlmelegedés védelme: túlmelegedés esetén a vezérlés nyitva tartja a motort, újbóli bezárás csak azután történhet, ha a hőmérséklet a veszélyes küszöb alá csökken. CSATLAKOZTATHATÓ EGYÉB KIEGÉSZÍTŐK Lámpakapcsolat a 10-5 ponton (24V/max. 3W), mely a működés során ad ki jelet, illetve jelzi a nyitott kapu állapotát. Jelzőlámpa kapcsolat működés közben a 10-E3 ponton (24V/max. 25W): a kapu nyitásának kezdetétől a kapu teljes bezárásáig világít az automatikus zárási időt is beleértve, ha ez a funkció be van kapcsolva. Amennyiben az automatikus zárás ki van kapcsolva a lámpa csak a kapu mozgása közben világít. A jelzőlámpa funkció csak akkor érhető el, ha a 15-ös jelű áthidaló jumpert nem zárja rövidre (Pos.B állapot), és a B1-B2 pontot nem kötötte be. Figyelmeztető villogólámpa kapcsolat működés közben a 10-E ponton (230V/max. 25W) Elektromos impulzus zár kapcsolat a 11-S ponton (12V/max. 15W) Akkumulátoros működtetéshez szükséges kapcsolat (LB18), mely áramszünet esetén automatikusan bekapcsol, tápfeszültség alatt pedig folyamatosan tölti az akkumulátorokat. Illeszthető AF rádiófrekvenciás vevő kártya kapcsolat (lásd a 5. oldalon lévő táblázatot) KLING Kft. ZL19 műszaki leírás 2/10 oldal Tel.:

3 Mielőtt a vezérlésbe nyúl, áramtalanítsa a rendszert! EGYÉB FUNKCIÓK Automatikus zárás: Választható funkció (lásd 1-es DIP-SWITCH). Automatikus zárás során a nyitott kaput a vezérlés automatikusan bezárja a beállított idő lejárta után, abban az esetben, ha teljes nyitást végzett akár a 2. motor (kiskapu funkció), akár mindkét motor. Amennyiben a 2. motort (kiskapu funkció), vagy mindkét motort menet közben állította meg (távvezérléssel, nyomógombbal, áramszünet) az automatikus zárás nem aktiválódik, a motorok nem zárnak be automatikusan, annak ellenére sem, hogy az automatikus zárás be van kapcsolva. Az automatikus zárás ideje a TCA trimmer potenciométerrel 2 és 120 mp között állítható. Ha nem használ biztonsági fotocella-párat, nem ajánljuk az automatikus zárási funkció bekapcsolását. Amennyiben az automatikus zárás be van kapcsolva, nyitott állapotban a 13-as jelű LED dióda villog jelezve, hogy a vezérlés számolja a beállított zárási időt. Akadályérzékelési funkció fotocella kapcsolat esetén: Választható funkció (lásd 8-ös DIP-SWITCH). Fotocella kapcsolat esetén a motor zárt, vagy menet közben megállított állapotában amennyiben a fotocella pár tárgyat érzékel, a motor nem indítható addig, amíg a fotocella-pár tárgyat érzékel. Elektromos zár reteszelési funkció: Elektromos zár kapcsolata esetén a kapu zárt állapotában nyitáskor a vezérlés a kaput először zárási irányba indítja el, hogy az elektromos zár ne feszüljön be és könnyebben reteszelje a nyelvet, ezután indul el nyitás irányba a motor. (lásd 11-S pont és a 7-es DIP-SWITCH) Részleges nyitás a 2. motornál: Választható funkció (lásd 2-3P kapcsolati pont). Úgynevezett kiskapu funkció, a 2-3P pontra adott rövidzár impulzusra a 2. motor működik. A 2. motor az alábbi működésre képes: Ha a 2-es DIP-SWITCH OFF állásba van, nyitás során távvezérléssel (CH1 csatornára kódolva), vagy 2-7 pontra adott impulzusra a 2. motor megáll. Újabb jel hatására (CH1 távvezérlésre, vagy 2-7 pontra adott impulzusra) a 2. motor zárni kezd. Újabb jel hatására (CH1 távvezérlésre, vagy 2-7 pontra adott Ha a 2-es DIP-SWITCH ON állásba van, nyitás során távvezérléssel (CH1 csatornára kódolva), vagy 2-7 pontra adott impulzusra a 2. motor visszazár. A teljes nyitást végzett 2. motor automatikusan is bezáródik, amennyiben bekapcsolták az automatikus zárást. Ha a 2. motort menet közben állította meg (távvezérléssel, vagy nyomógombbal), az automatikusan nem záródik be, annak ellenére sem, hogy az automatikus zárás be van kapcsolva. Ember jelenléte funkció (lásd 6-os DIP-SWITCH ON állásba): Abban az esetben működik a motor, ha a 2-3; 2-3P; 2-7 pontokra kapcsolt nyomógombot folyamatosan nyomva tartják. (Amennyiben a 6-os DIP-SWITCH kapcsolót ON állásba kapcsolta a motor távvezérléssel nem működtethető.) Elővillogás: A motor működtetésekor először az 10-E pontra kapcsolt villogólámpa, vagy az 10-E3 pontra kapcsolt jelzőlámpa működik, majd utána indul a motor. (5 mp fix elővillogási idő, csak villogó lámpa használatakor ajánlott funkció.) Választható vezérlési, működési módok: - nyitás-zárás-irányváltás: távvezérlés során minden egyes kiadott jel utána a motor irányt vált, menet közben nem állítható meg (lásd 2-es DIP-SWITCH ON állásba) - nyitás-állj-zárás-állj: minden egyes kiadott jel után a motor elindul, újabb jelre megáll (lásd 2-es DIP-SWITCH OFF állásba) - csak nyitás: működtető jel hatására a motor kinyitja a kaput abban az esetben, ha a kapu zárva van ezután a visszazárás csak automatikusan történhet (lásd 3-as DIP-SWITCH ON állásba) BEÁLLÍTÁSOK SENS/VEL. REG/FINE. trimmer potenciométerrel a motorok működés közbeni amperometrikus érzékenysége állítható be finoman. SENS/VEL. trimmer potenciométerrel a motorok működés közbeni amperometrikus érzékenysége állítható be. SENS/RAL. trimmer potenciométerrel a lassítási fázis amperometrikus érzékenysége állítható be. KLING Kft. ZL19 műszaki leírás 3/10 oldal Tel.:

4 TCA. trimmer potenciométerrel az automatikus zárás 2 és 120 mp között állítható. TR2M. trimmer potenciométerrel a két motor közötti késleltetés 1 és 15 mp között állítható. TL. trimmer potenciométerrel a működési idő 13 és 120 mp között állítható. ZL19 VEZÉRLŐPANEL 1. Transzformátor (2db) 2. Kihúzható csatlakozók a működési és lassítási sebesség állításához 3. Sorkapocs az LB18 akkumulátor-bekötő kártya csatlakoztatásához 4. 2A-es biztosíték a kiegészítők védelmére mA-es biztosíték a vezérlés védelmére 6. Akadályérzékelés finombeállítása a SENS.VEL.REG.FINE trimmer potenciométerrel 7. Akadályérzékelés beállítása a SENS.VEL. trimmer potenciométerrel 8. A lassítási fázis amperometrikus érzékenységének beállítása a SENS.RAL. trimmer potenciométerrel 9. Működési idő állítása az TL. trimmer potenciométerrel 10. Automatikus zárás idejének állítása a TCA. trimmer potenciométerrel 11. Két motor közötti késleltetés idejének állítása a TR2M trimmer potenciométerrel 12. Funkcióválasztó 10-es DIP-SWITCH kapcsolók 13. Visszajelző LED dióda (kódolás, automatikus zárás, rövidzár visszajelzés) 14. Rádió távvezérlő kódoló nyomógombok (CH1 = 1. csatorna, CH2 = 2. csatorna) 15. Áthidaló jumper a B1-B2 kimenet és a térvilágítás jelzőlámpa kiválasztásához 16. AF rádiófrekvenciás kártya csatlakozási helye (az alábbi táblázat alapján választható) 17. Programozó kábel TAM/TFM csatlakozóhoz számítógépes rádióvevő kódolás esetén KLING Kft. ZL19 műszaki leírás 4/10 oldal Tel.:

5 18. 3,15 A-es biztosíték a tápfeszültség védelmére 19. Sorkapcsok a motorok és kiegészítők csatlakoztatásához 20. Funkcióválasztó 4-es DIP-SWITCH kapcsolók 21. Áthidaló jumper a 2-7 kapcsolati pont működési üzemmódjának kiválasztásához 10-ES FUNKCIÓVÁLASZTÓ DIP-SWITCH KAPCSOLÓ 1ON Automatikus zárási funkció bekapcsolva 2ON Nyitás-zárás-irányváltás funkció bekapcsolva AF kártyás rádió távvezérlés, vagy 2-7 pontra kapcsolt nyomógomb esetén 2OFF Nyitás-állj-zárás-állj funkció bekapcsolva AF kártyás rádió távvezérlés, vagy 2-7 pontra kapcsolt nyomógomb esetén 3ON Csak nyitás funkció bekapcsolva AF kártyás rádió távvezérlés, vagy 2-7 pontra kapcsolt nyomógomb esetén 4ON Elővillogási funkció nyitáskor és záráskor bekapcsolva (5 mp fix elővillogási idő) 5ON Akadályérzékelési funkció fotocella kapcsolat esetén bekapcsolva 6ON Ember jelenléte funkció bekapcsolva, aktiválás esetén a motor távvezérléssel nem működtethető 7ON Elektromos impulzus zár működtetése, aktiválás esetén megkönnyíti az elektromos zár nyitását 8OFF Részleges állj bekapcsolva (fotocella a 2-C3 ponton). Amennyiben nem használ biztonsági fotocellát az 2-C3 ponton, kapcsolja ON állásba. 9OFF Teljes állj bekapcsolva, (fotocella 1-2 ponton). Amennyiben nem használ biztonsági fotocellát, vagy nyomógombot az 1-2 ponton, kapcsolja ON állásba. 10ON ATI motornál 10OFF FERNI/FROG/EMEGA motornál 4-ES FUNKCIÓVÁLASZTÓ DIP-SWITCH KAPCSOLÓ 1 ON 2 ON ATI motorok működtetése estén 1 OFF 2 OFF FROG/FERNI motorok működtetése estén 3 ON Fotocella ellenőrző rendszer bekapcsolva. Aktiválás esetén a 2-C1 és 2-C3 pontot vezetékkel tilos rövidre zárni 4 Nincs bekötve FOTOCELLA ELLENŐRZŐ RENDSZER KLING Kft. ZL19 műszaki leírás 5/10 oldal Tel.:

6 A fotocella ellenőrző rendszert a 4-es DIP-SWITCH kapcsoló 3-as kapcsolójával lehet bekapcsolni. Ez a rendszer a motor elindítása előtt leellenőrzi, hogy a 2-C1 és 2-C3 pontra kötött fotocella helyesen működik-e, kap-e tápfeszültséget, majd az ellenőrzés után indítja el a vezérlés a motorokat (cca. 1 mp). A fotocellák tápfeszültség bekötéseit a fenti rajz alapján kell elvégezni, az impulzus pontot (DOC fotocella esetén C-NC; DIR fotocella esetén C) a kiválasztott kapcsolatra kell kötni (2-C1, 2-C3) és a 3-es jelű DIP- SWITCH kapcsolót ON állásba kell kapcsolni. A fotocella ellenőrző rendszer abban az esetben nem használható (nem lehet a 4-es DIP-SWITCH kapcsoló 3-as pontját ON állásba kapcsolni), ha a 2-C1 és 2-C3 pontot vezetékkel zárta rövidre! A3024 / A5024 MOTOROK BEKÖTÉSE 1db motor bekötése esetén a motort az M2-N2 pontokhoz kell csatlakoztatni és az FA1-C, az FC2-C és az RA1-RA2 pontot rövidre kell FROG M24 MOTOROK BEKÖTÉSE KLING Kft. ZL19 műszaki leírás 6/10 oldal Tel.:

7 Barna színű vezeték Kék színű vezeték Barna színű vezeték 1db motor bekötése esetén a motort az M2-N2 pontokhoz kell csatlakoztatni és az FA1-C, FA2-C, FC2-C és az RA1-RA2 pontot rövidre F1024 / F3024 MOTOROK BEKÖTÉSE 1db motor bekötése esetén a motort az M2-N2 pontokhoz kell csatlakoztatni és az FC1-C, FC2-C pontot rövidre kell zárni. KLING Kft. ZL19 műszaki leírás 7/10 oldal Tel.:

8 ZL19 BEKÖTÉSEK Jelölések: N.O. - normál állapotban nyitott (zárókapcsoló) N.C. - normál állapotban zárt (bontókapcsoló) L1 - L2 M1 - N1 230 V-os (AC) egyfázisú tápfeszültség bemenet 1. motor kapcsolati helye 24 V-os (DC) M2 N2 2. motor kapcsolati helye 24 V-os (DC) V-os (AC) kimenet a kiegészítők tápfeszültség ellátására (max. 40W) 10 E 24 V-os (AC) kimenet a figyelmeztető villogólámpa működtetéséhez (max. 25W) 11 - S 12 V-os elektromos impulzus zár kapcsolati pontja (max. 15W) V-os (AC) működést és nyitott kapu állapotát jelző kimenet (max. 3W) B1 - B2 A 2. csatorna kimenete 24V (DC) / 5A (N.O.). 15-ös jelű áthidaló jumper Pos A állásba 10 E3 24 V-os (AC) kimenet a térvilágítás lámpa működtetéséhez (max. 25W). 15-ös áthidaló jumper Pos. B állásba. (B1-B2 pontot ebben ez esetben nem lehet használni) Antenna kapcsolati helye TS Ez a kapcsolati pont a fotocella ellenőrző rendszer használata esetén szükséges (lásd 6. oldal) 1-2 STOP kapcsoló (N.C.) (lásd a 9-es DIP-SWITCH kapcsolót) 2 3 Nyitó nyomógomb csatlakozási pontja (N.O.) 2 3P 2. motor részleges nyitás kapcsolati pontja (N.O.) 2-7 Rádió és/vagy nyomógomb kapcsolat (lásd az 2-es, 3-as DIP-SWITCH kapcsolót) (N.O.) - Ha a 21-es jelű jumper nincs rövidre zárva, akkor csak a 2-3-as DIP-SWITCH kapcsolón beállított funkció érvényes. - Ha a 21-es jelű jumper rövidre van zárva, akkor a 2-7 pontra adott jel hatására csak zár a vezérlés. 2 C1 Fotocella kapcsolat (N.C.) záráskori visszanyitás (lásd a 10-es DIP-SWITCH kapcsolót) 2 C3 Fotocella kapcsolat (N.C.) (lásd a 8-as DIP-SWITCH kapcsolót) A többi sorkapocs a motorok végálláskapcsolók és a lassító mikrokapcsolók kapcsolati helye. Ezek bekötése a 7. és a 8. oldalon található. Figyelem ATI, FERNI és FROG motoroknál különböznek ezek a bekötések. ZL19 RÁDIÓVEVŐ EGYSÉG KÓDOLÁSA KLING Kft. ZL19 műszaki leírás 8/10 oldal Tel.:

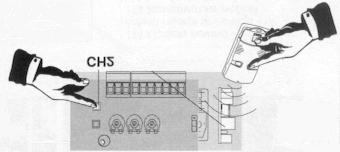

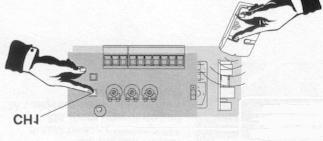

9 A) Illessze az AF rádióvevő kártyát a 16-os jelű csatlakozási pontba. B) Állítsa be a távkapcsoló kódját. (TOP rendszernél 1024 kódvariáció, TAM és TFM rendszernél kódvariáció) C) A kódolást az alábbiak szerint végezze el: Tartsa a távkapcsolót a vezérléshez közel. Miközben a CH1 (1. csatorna), vagy CH2 (2. csatorna) gombot folyamatosan nyomva tartja a 13-as számú visszajelző LED-dióda villog, jelezve, hogy felkészült a kódolásra. Nyomja meg a távkapcsoló azon gombját, amelyről működtetni szeretné a motort, cca 1-2 mp után a visszajelző LED dióda folyamatosan világítani fog jelezve, hogy a vezérlés megtanulta a távkapcsoló kódját. CH1 csatorna: Közvetlen vezérlés, mely beállítható a 2-es és 3-as funkcióváltó DIP-SWITCH kapcsolóval Rádióvevő kódolását visszajelző piros színű AF rádiófrekvenciás vevőkártya CH2 csatorna: A B1-B2 pontról ad ki egy rövidzár impulzust. Amennyiben részleges nyitást kiskapu funkciót távvezérléssel szeretne használni, úgy kösse össze a B1 pontot a 2-es ponttal, a B2 pontot a 3P ponttal. Amennyiben megakarja változtatni a távkapcsoló kódját, ismételje meg a fenti műveletet. Figyelem: tápfeszültség alatt az AF rádióvevő kártyát soha ne vegye ki és soha ne illessze vissza. MŰKÖDÉSI ÉS LASSÍTÁSI SEBESSÉG ÁLLÍTÁSA A működési sebesség és a lassítási sebesség az alábbiak szerint állítható a transzformátor csapolásainak segítségével. KLING Kft. ZL19 műszaki leírás 9/10 oldal Tel.:

10 A működési sebesség állítása M1 pontra kapcsolt motor esetén a baloldali transzformátor fekete színű vezetékével, az M2 pontra kapcsolt motor esetén a jobboldali transzformátor fekete színű vezetékével állítható be az alábbiak szerint: (VEL.MIN) lassú működési sebesség (VEL.MAX) gyors működési sebesség A lassítási sebesség állítása M1 pontra kapcsolt motor esetén a baloldali transzformátor piros színű vezetékével, az M2 pontra kapcsolt motor esetén a jobboldali transzformátor piros színű vezetékével állítható be az alábbiak szerint: (RALL.MIN) minimális lassítási sebesség (RALL.MAX) maximális lassítási sebesség M1-es motor lassítási sebességének állítása M2-es motor lassítási sebességének állítása M1-es motor működési sebességének állítása M2-es motor működési sebességének állítása 1db motor kapcsolata esetén a motort az M2-N2 pontra kell kapcsolni (lásd. 6. és 7. oldal), ebben az esetben a sebességek állítását csak a jobboldali transzformátoron kell elvégezni. A transzformátor többi pontját (tápfeszültség pontok) egy és két motor kapcsolata esetén is változatlanul kell hagyni a gyári beállítás alapján. Az összes információ maximális figyelemmel és ellenőrzéssel lett elkészítve. Mindemellett nem vállalunk felelősséget semmilyen hibáért, vagy kihagyásért. A műszaki változtatások joga fenntartva. KLING Kft. ZL19 műszaki leírás 10/10 oldal Tel.:
