1 Kompakt szűrős rács KG-F Ferdinand Schad KG Steigstraße D Kolbingen Telefon Telefax info@schako.de

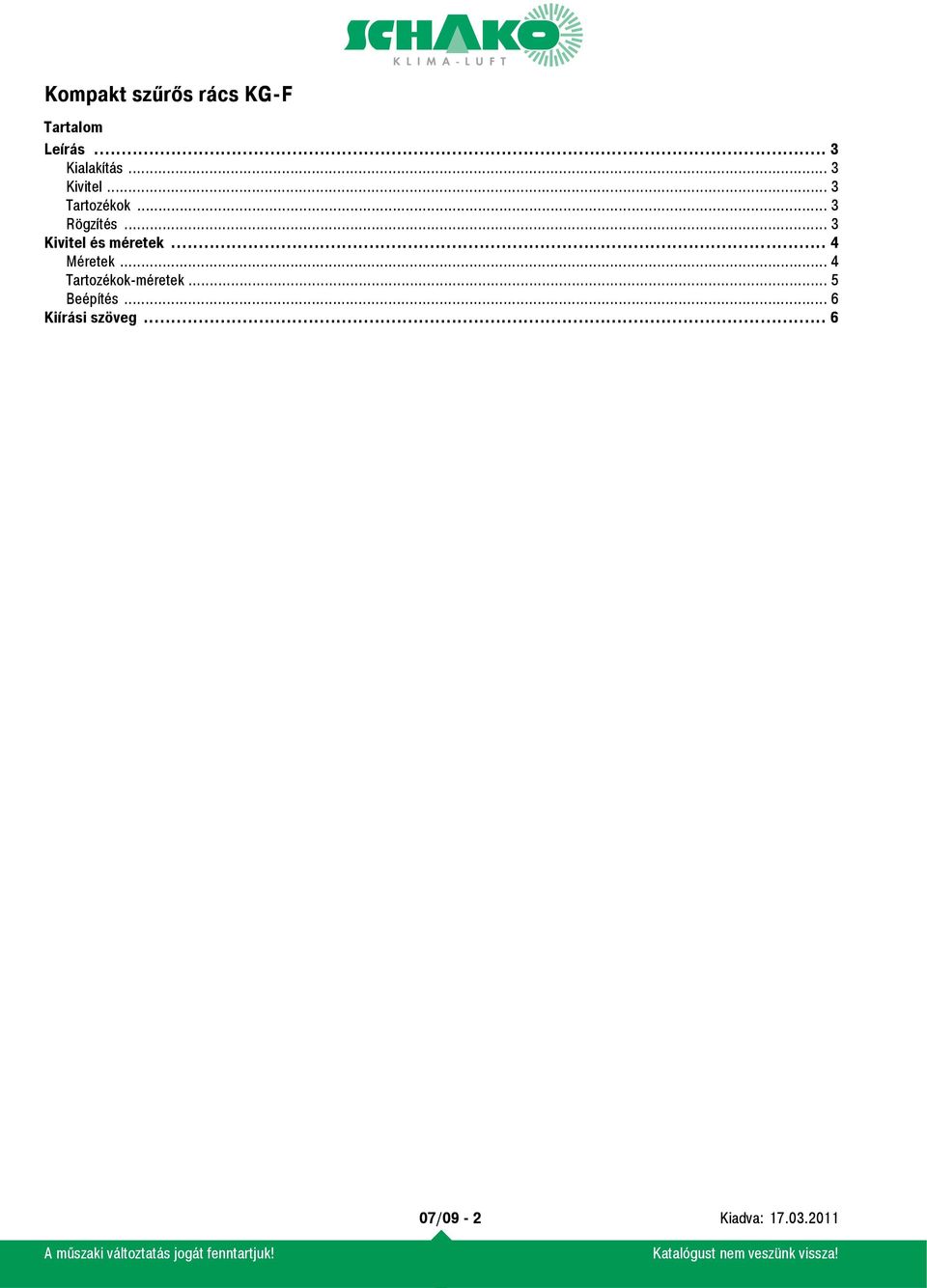

2 Tartalom Leírás... 3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Rögzítés... 3 Kivitel és méretek... 4 Méretek... 4 Tartozékok-méretek... 5 Beépítés... 6 Kiírási szöveg /09-2

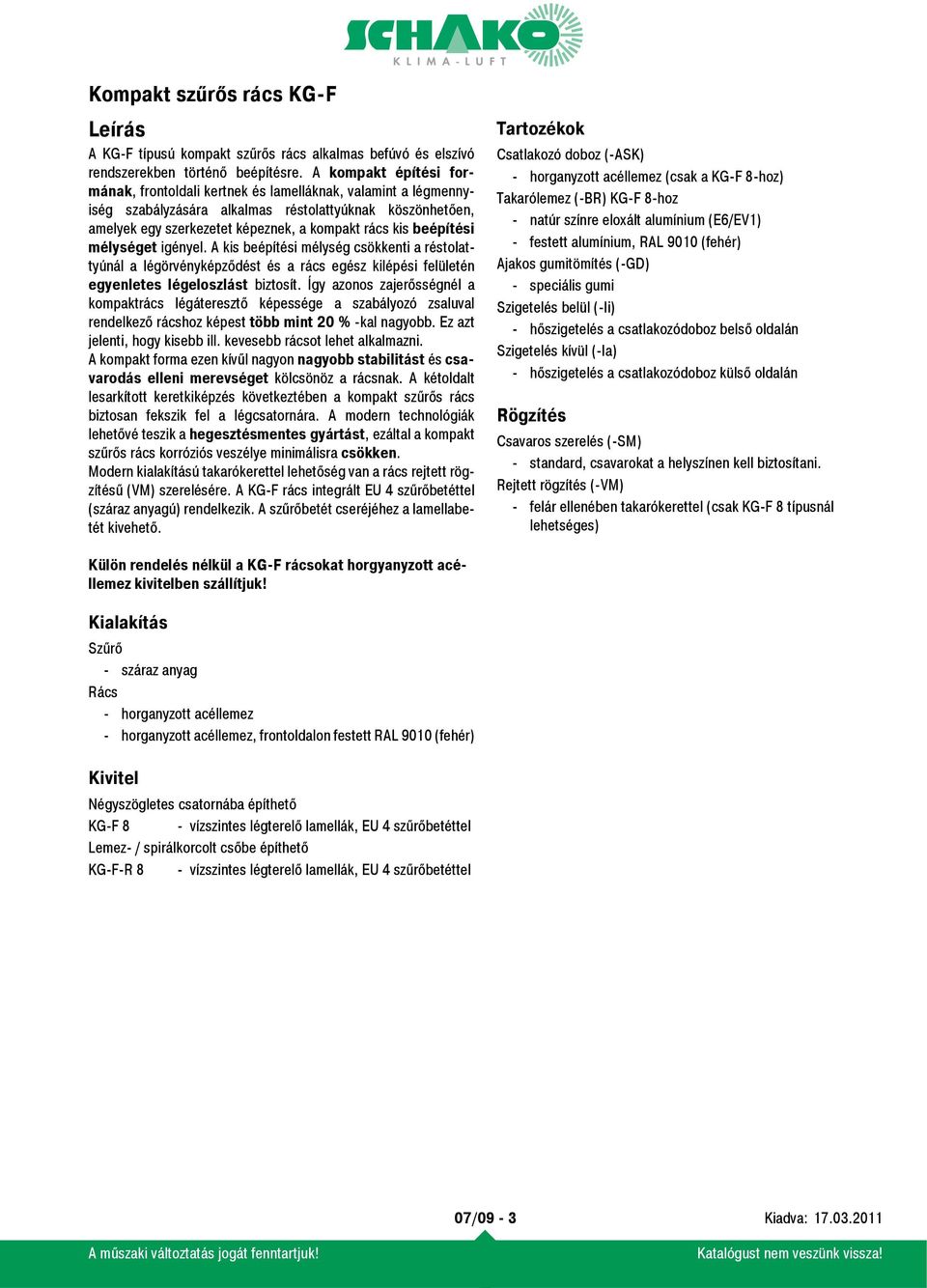

3 Leírás A KG-F típusú kompakt szűrős rács alkalmas befúvó és elszívó rendszerekben történő beépítésre. A kompakt építési formának, frontoldali kertnek és lamelláknak, valamint a légmennyiség szabályzására alkalmas réstolattyúknak köszönhetően, amelyek egy szerkezetet képeznek, a kompakt rács kis beépítési mélységet igényel. A kis beépítési mélység csökkenti a réstolattyúnál a légörvényképződést és a rács egész kilépési felületén egyenletes légeloszlást biztosít. Így azonos zajerősségnél a kompaktrács légáteresztő képessége a szabályozó zsaluval rendelkező rácshoz képest több mint 20 % -kal nagyobb. Ez azt jelenti, hogy kisebb ill. kevesebb rácsot lehet alkalmazni. A kompakt forma ezen kívűl nagyon nagyobb stabilitást és csavarodás elleni merevséget kölcsönöz a rácsnak. A kétoldalt lesarkított keretkiképzés következtében a kompakt szűrős rács biztosan fekszik fel a légcsatornára. A modern technológiák lehetővé teszik a hegesztésmentes gyártást, ezáltal a kompakt szűrős rács korróziós veszélye minimálisra csökken. Modern kialakítású takarókerettel lehetőség van a rács rejtett rögzítésű (VM) szerelésére. A KG-F rács integrált EU 4 szűrőbetéttel (száraz anyagú) rendelkezik. A szűrőbetét cseréjéhez a lamellabetét kivehető. Tartozékok Csatlakozó doboz (-ASK) - horganyzott acéllemez (csak a KG-F 8-hoz) Takarólemez (-BR) KG-F 8-hoz - natúr színre eloxált alumínium (E6/EV1) - festett alumínium, RAL 9010 (fehér) Ajakos gumitömítés (-GD) - speciális gumi Szigetelés belül (-Ii) - hőszigetelés a csatlakozódoboz belső oldalán Szigetelés kívül (-Ia) - hőszigetelés a csatlakozódoboz külső oldalán Rögzítés Csavaros szerelés (-SM) - standard, csavarokat a helyszínen kell biztosítani. Rejtett rögzítés (-VM) - felár ellenében takarókerettel (csak KG-F 8 típusnál lehetséges) Külön rendelés nélkül a KG-F rácsokat horgyanyzott acéllemez kivitelben szállítjuk! Kialakítás Szűrő - száraz anyag Rács - horganyzott acéllemez - horganyzott acéllemez, frontoldalon festett RAL 9010 (fehér) Kivitel Négyszögletes csatornába építhető KG-F 8 - vízszintes légterelő lamellák, EU 4 szűrőbetéttel Lemez- / spirálkorcolt csőbe építhető KG-F-R 8 - vízszintes légterelő lamellák, EU 4 szűrőbetéttel 07/09-3

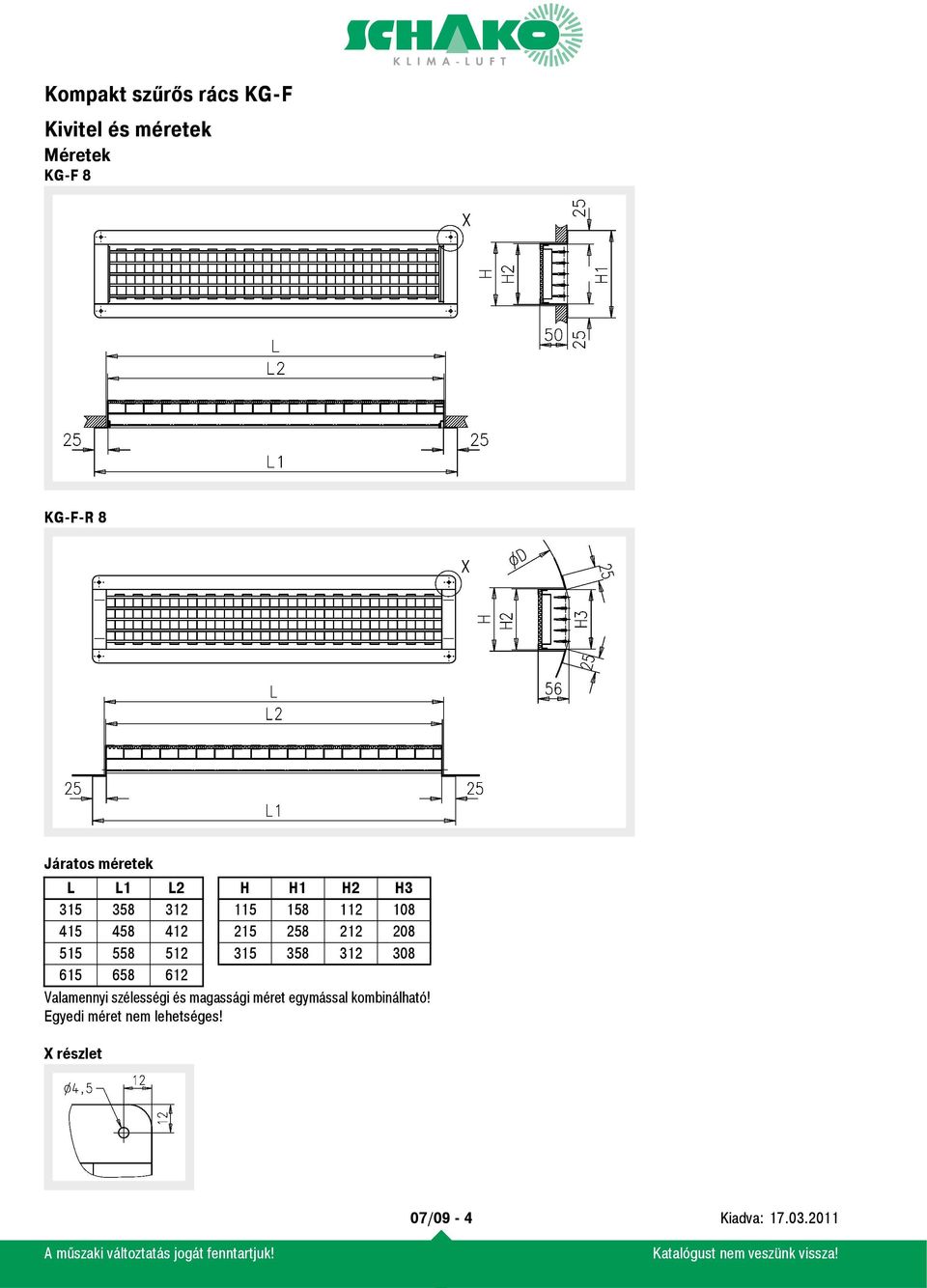

4 Kivitel és méretek Méretek KG-F 8 KG-F-R 8 Járatos méretek L L1 L2 H H1 H2 H Valamennyi szélességi és magassági méret egymással kombinálható! Egyedi méret nem lehetséges! X részlet 07/09-4

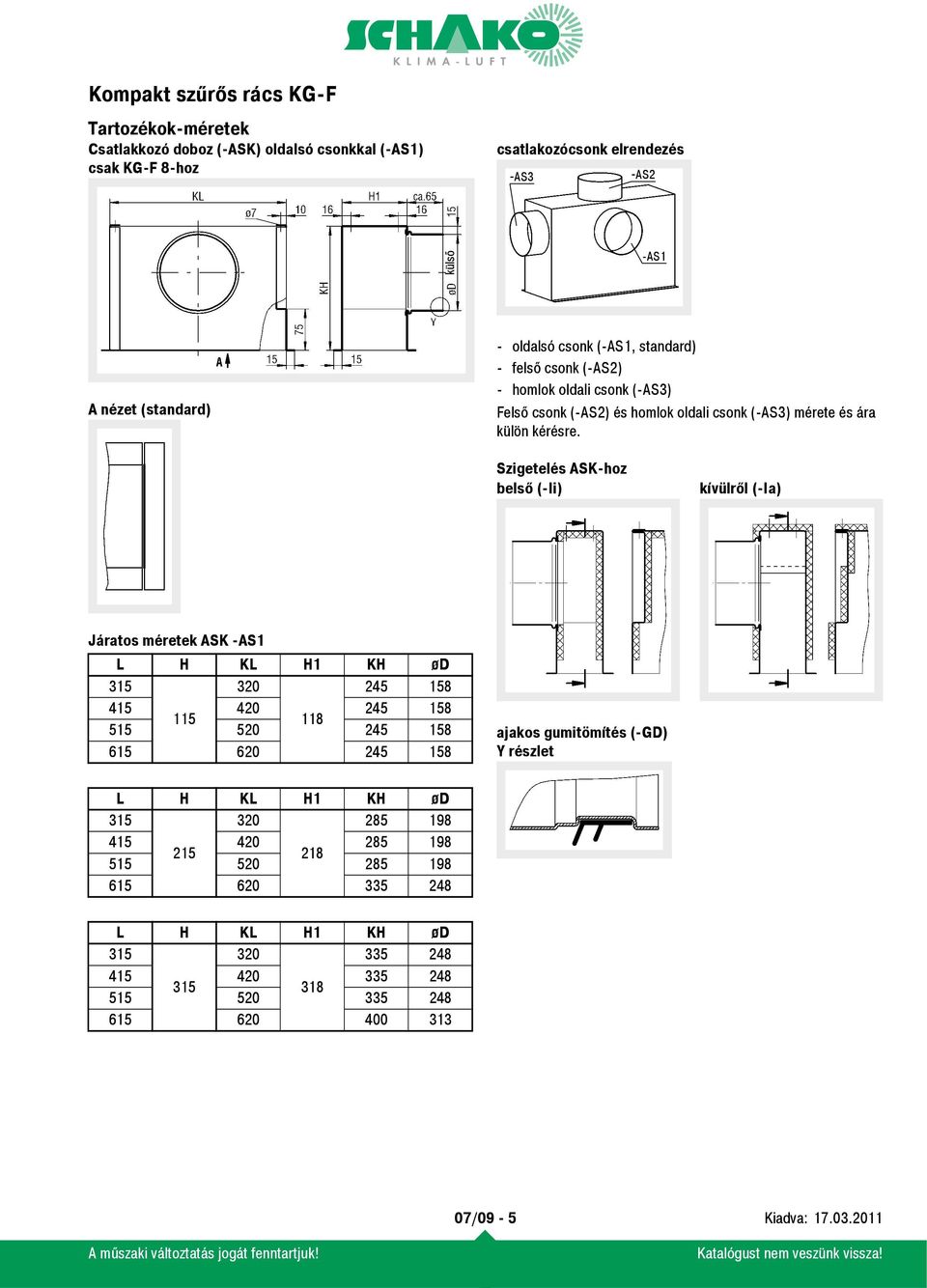

5 Tartozékok-méretek Csatlakkozó doboz (-ASK) oldalsó csonkkal (-AS1) csak KG-F 8-hoz csatlakozócsonk elrendezés -AS3 -AS2 külső -AS1 A nézet (standard) - oldalsó csonk (-AS1, standard) - felső csonk (-AS2) - homlok oldali csonk (-AS3) Felső csonk (-AS2) és homlok oldali csonk (-AS3) mérete és ára külön kérésre. Szigetelés ASK-hoz belső (-Ii) kívülről (-Ia) Járatos méretek ASK -AS1 L H KL H1 KH ød ajakos gumitömítés (-GD) Y részlet L H KL H1 KH ød L H KL H1 KH ød /09-5

6 Takarókeret (-BR) Takarókeret csak KG-F 8 típushoz szállítható! A rejtett szerelés részére (VM), takaró keretet fejlesztettek ki, ami a rács hosszabbik oldalain két műanyag sínre felcsúsztatva szerelhető fel. A már beépített rácsokra is utólagosan, minden probléma nélkül felszerelhető. Kiírási szöveg KG-F 8 típusú kompakt szűrős rács befúvásra és elszívásra, szögletes légcsatornába építéshez. Csavarozott rögzítésű (SM) keretből, állítható, forgathatóan csapágyazott vízszintes lamellákból és légmennyiség szabályozásra szolgáló integrált réstolattyúból áll. Integrált EU 4 szűrővel (szárazanyag). A lamellabetét elölről levehető. Gyártmány: SCHAKO KG-F 8 típus - kompakt szűrős rács a következőkből: - horganyzott acéllemez - horganyzott acéllemez, homlok oldalon festet RAL 9010 (fehér) A-A metszet Beépítés Beépítési példa KG-F-R 8 Járatos méretek L L4 H H Valamennyi szélességi és magassági méret egymással kombinálható! Tartozékok: - csatlakozó dobozzal (-ASK) horganyzott acéllemezből - ajakos gumitömítéssel a csatlakozócsonkon (-GD). - hőszigeteléssel - belső - külső - takarókerettel (-BR) a rejtett rögzítéshez (VM): - eloxált alumínium naturszínben E6/EV1 - festett alumínium,ral 9010 (fehér) KG-F-R 8 típusú kompakt szűrős rács befúvásra és elszívásra, lemez-/ spirálkorcolt csővezetékbe építéshez. Csavarozott rögzítésű (SM) keretből, állítható, forgathatóan csapágyazott vízszintes lamellákból és légmennyiség szabályozásra szolgáló integrált réstolattyúból áll. Integrált EU 4 szűrővel (szárazanyag). A lamellabetét elölről levehető. Gyártmány: SCHAKO KG-F-R 8 típus Csőátmérő KG-F-R ød H min. ideális max kompakt szűrős rács a következőkből: - horganyzott acéllemez - horganyzott acéllemez, homlok oldalon festet RAL 9010 (fehér) A nagy stabilitás és elcsavarodási merevség mellett a ferde keret ill. a három magassági méret optimális illesztést tesz lehetővé a KG-F-R típusú csőre építhető kompakt szűrős rácsnak lemez- ill. spirálkorcolt csöveken. A rács magasság kiválasztása a táblázatban feltüntetett csőátmérők figyelembevételével történik. Csak az ideális csőátmérőnél fekszenek fel a rács keretek optimálisan. 07/09-6
