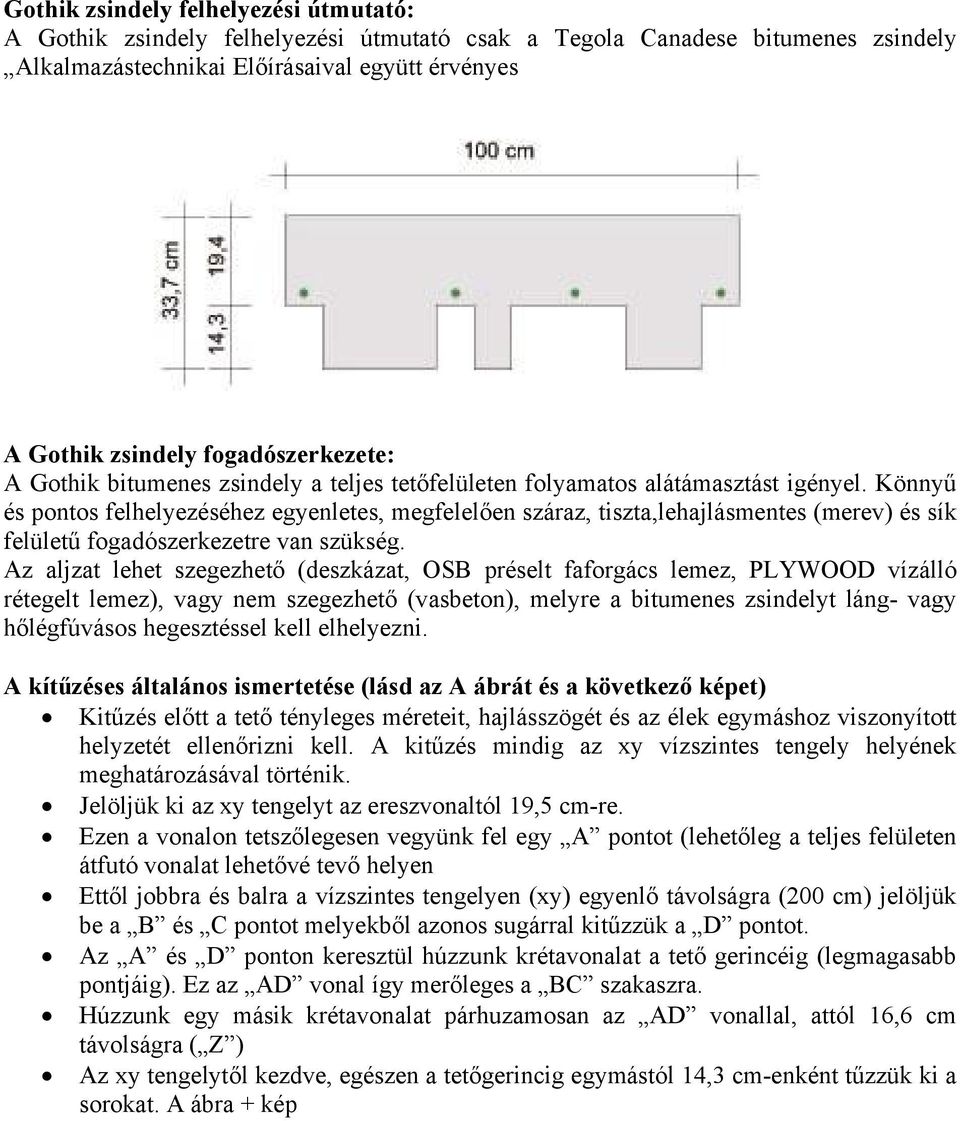

1 Gothik zsindely felhelyezési útmutató: A Gothik zsindely felhelyezési útmutató csak a Tegola Canadese bitumenes zsindely Alkalmazástechnikai Előírásaival együtt érvényes A Gothik zsindely fogadószerkezete: A Gothik bitumenes zsindely a teljes tetőfelületen folyamatos alátámasztást igényel. Könnyű és pontos felhelyezéséhez egyenletes, megfelelően száraz, tiszta,lehajlásmentes (merev) és sík felületű fogadószerkezetre van szükség. Az aljzat lehet szegezhető (deszkázat, OSB préselt faforgács lemez, PLYWOOD vízálló rétegelt lemez), vagy nem szegezhető (vasbeton), melyre a bitumenes zsindelyt láng- vagy hőlégfúvásos hegesztéssel kell elhelyezni. A kítűzéses általános ismertetése (lásd az A ábrát és a következő képet) Kitűzés előtt a tető tényleges méreteit, hajlásszögét és az élek egymáshoz viszonyított helyzetét ellenőrizni kell. A kitűzés mindig az xy vízszintes tengely helyének meghatározásával történik. Jelöljük ki az xy tengelyt az ereszvonaltól 19,5 cm-re. Ezen a vonalon tetszőlegesen vegyünk fel egy A pontot (lehetőleg a teljes felületen átfutó vonalat lehetővé tevő helyen Ettől jobbra és balra a vízszintes tengelyen (xy) egyenlő távolságra (200 cm) jelöljük be a B és C pontot melyekből azonos sugárral kitűzzük a D pontot. Az A és D ponton keresztül húzzunk krétavonalat a tető gerincéig (legmagasabb pontjáig). Ez az AD vonal így merőleges a BC szakaszra. Húzzunk egy másik krétavonalat párhuzamosan az AD vonallal, attól 16,6 cm távolságra ( Z ) Az xy tengelytől kezdve, egészen a tetőgerincig egymástól 14,3 cm-enként tűzzük ki a sorokat. A ábra + kép

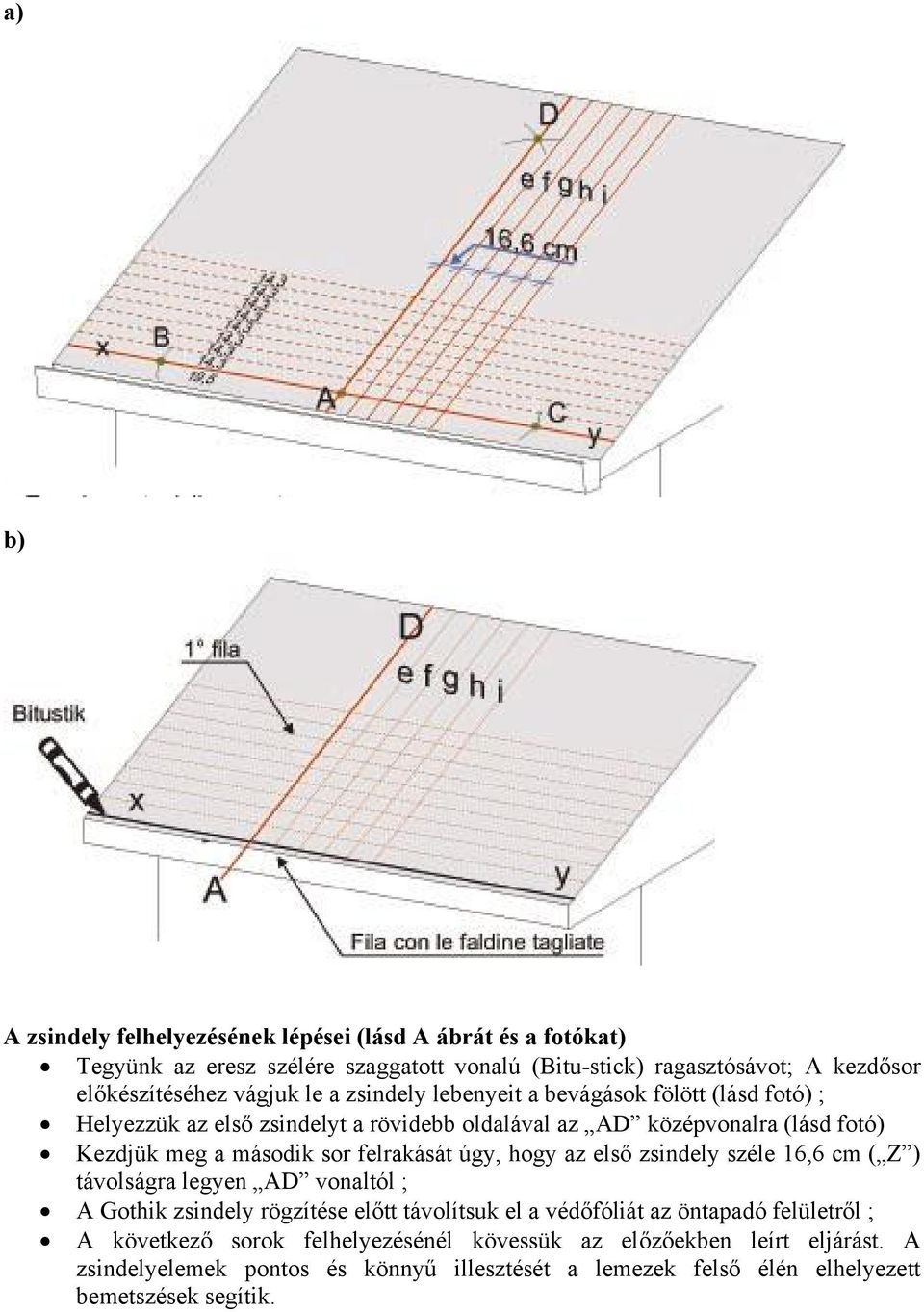

2 a) b) A zsindely felhelyezésének lépései (lásd A ábrát és a fotókat) Tegyünk az eresz szélére szaggatott vonalú (Bitu-stick) ragasztósávot; A kezdősor előkészítéséhez vágjuk le a zsindely lebenyeit a bevágások fölött (lásd fotó) ; Helyezzük az első zsindelyt a rövidebb oldalával az AD középvonalra (lásd fotó) Kezdjük meg a második sor felrakását úgy, hogy az első zsindely széle 16,6 cm ( Z ) távolságra legyen AD vonaltól ; A Gothik zsindely rögzítése előtt távolítsuk el a védőfóliát az öntapadó felületről ; A következő sorok felhelyezésénél kövessük az előzőekben leírt eljárást. A zsindelyelemek pontos és könnyű illesztését a lemezek felső élén elhelyezett bemetszések segítik.

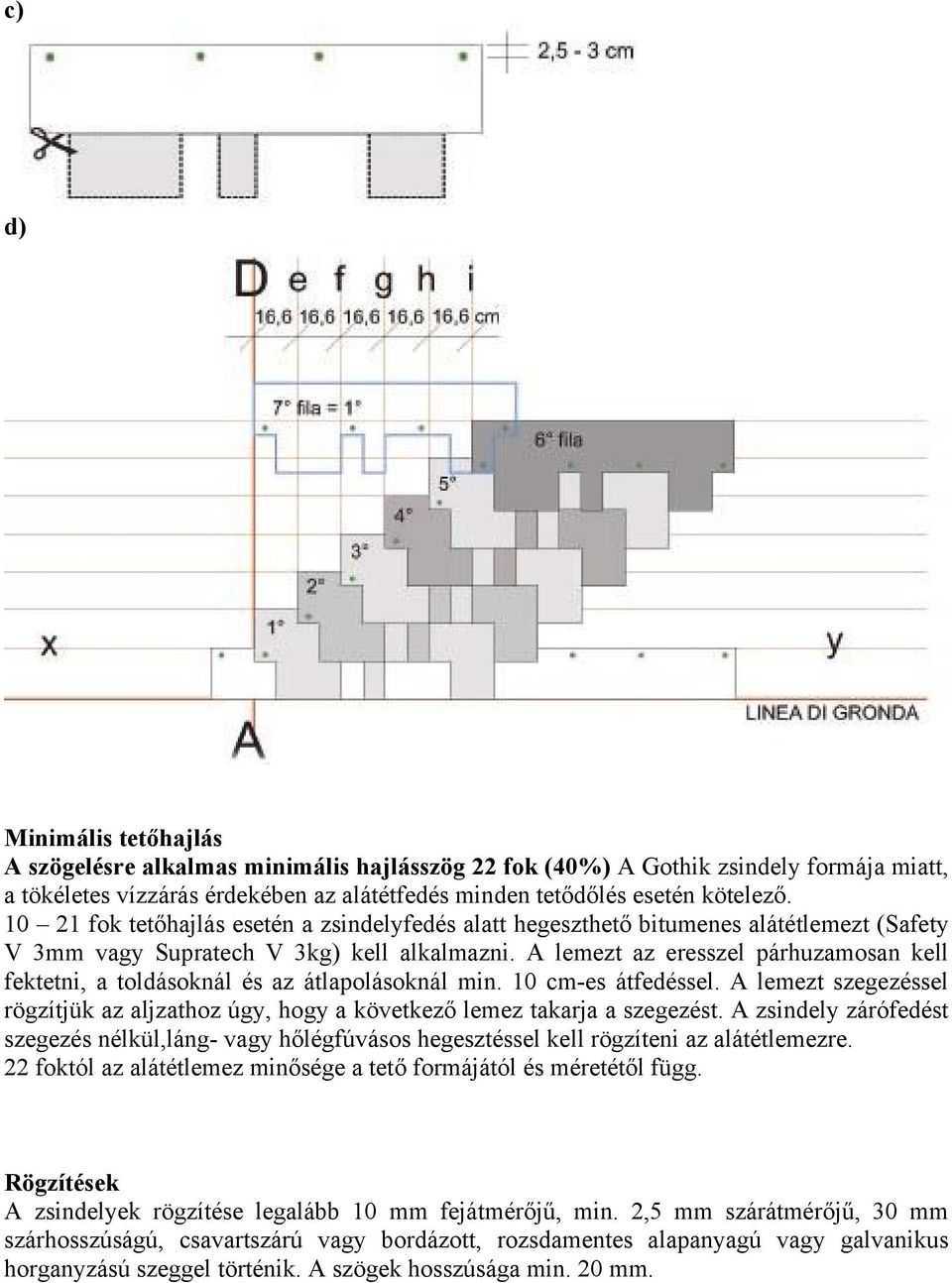

3 c) d) Minimális tetőhajlás A szögelésre alkalmas minimális hajlásszög 22 fok (40%) A Gothik zsindely formája miatt, a tökéletes vízzárás érdekében az alátétfedés minden tetődőlés esetén kötelező fok tetőhajlás esetén a zsindelyfedés alatt hegeszthető bitumenes alátétlemezt (Safety V 3mm vagy Supratech V 3kg) kell alkalmazni. A lemezt az eresszel párhuzamosan kell fektetni, a toldásoknál és az átlapolásoknál min. 10 cm-es átfedéssel. A lemezt szegezéssel rögzítjük az aljzathoz úgy, hogy a következő lemez takarja a szegezést. A zsindely zárófedést szegezés nélkül,láng- vagy hőlégfúvásos hegesztéssel kell rögzíteni az alátétlemezre. 22 foktól az alátétlemez minősége a tető formájától és méretétől függ. Rögzítések A zsindelyek rögzítése legalább 10 mm fejátmérőjű, min. 2,5 mm szárátmérőjű, 30 mm szárhosszúságú, csavartszárú vagy bordázott, rozsdamentes alapanyagú vagy galvanikus horganyzású szeggel történik. A szögek hosszúsága min. 20 mm.

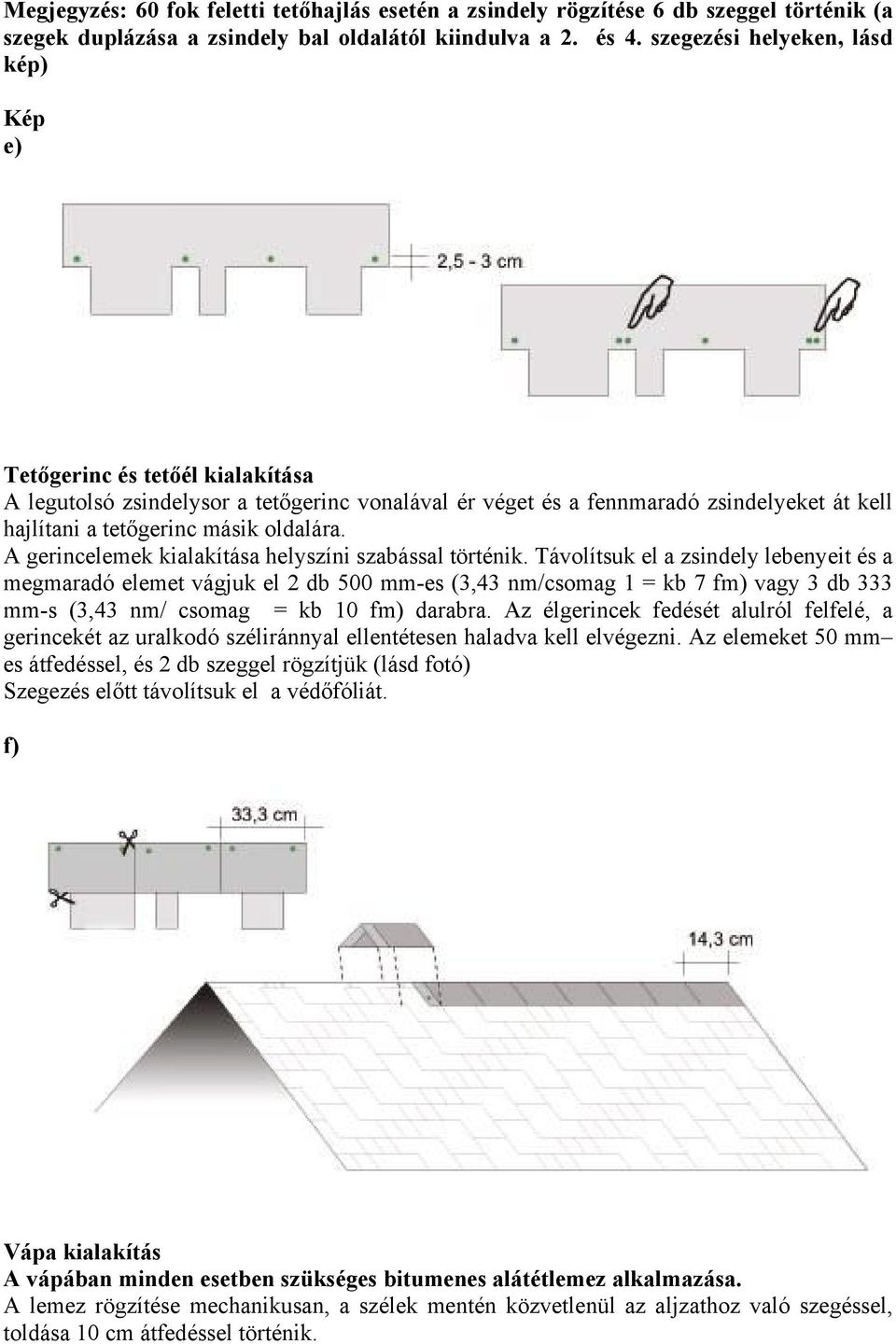

4 Megjegyzés: 60 fok feletti tetőhajlás esetén a zsindely rögzítése 6 db szeggel történik (a szegek duplázása a zsindely bal oldalától kiindulva a 2. és 4. szegezési helyeken, lásd kép) Kép e) Tetőgerinc és tetőél kialakítása A legutolsó zsindelysor a tetőgerinc vonalával ér véget és a fennmaradó zsindelyeket át kell hajlítani a tetőgerinc másik oldalára. A gerincelemek kialakítása helyszíni szabással történik. Távolítsuk el a zsindely lebenyeit és a megmaradó elemet vágjuk el 2 db 500 mm-es (3,43 nm/csomag 1 = kb 7 fm) vagy 3 db 333 mm-s (3,43 nm/ csomag = kb 10 fm) darabra. Az élgerincek fedését alulról felfelé, a gerincekét az uralkodó széliránnyal ellentétesen haladva kell elvégezni. Az elemeket 50 mm es átfedéssel, és 2 db szeggel rögzítjük (lásd fotó) Szegezés előtt távolítsuk el a védőfóliát. f) Vápa kialakítás A vápában minden esetben szükséges bitumenes alátétlemez alkalmazása. A lemez rögzítése mechanikusan, a szélek mentén közvetlenül az aljzathoz való szegéssel, toldása 10 cm átfedéssel történik.

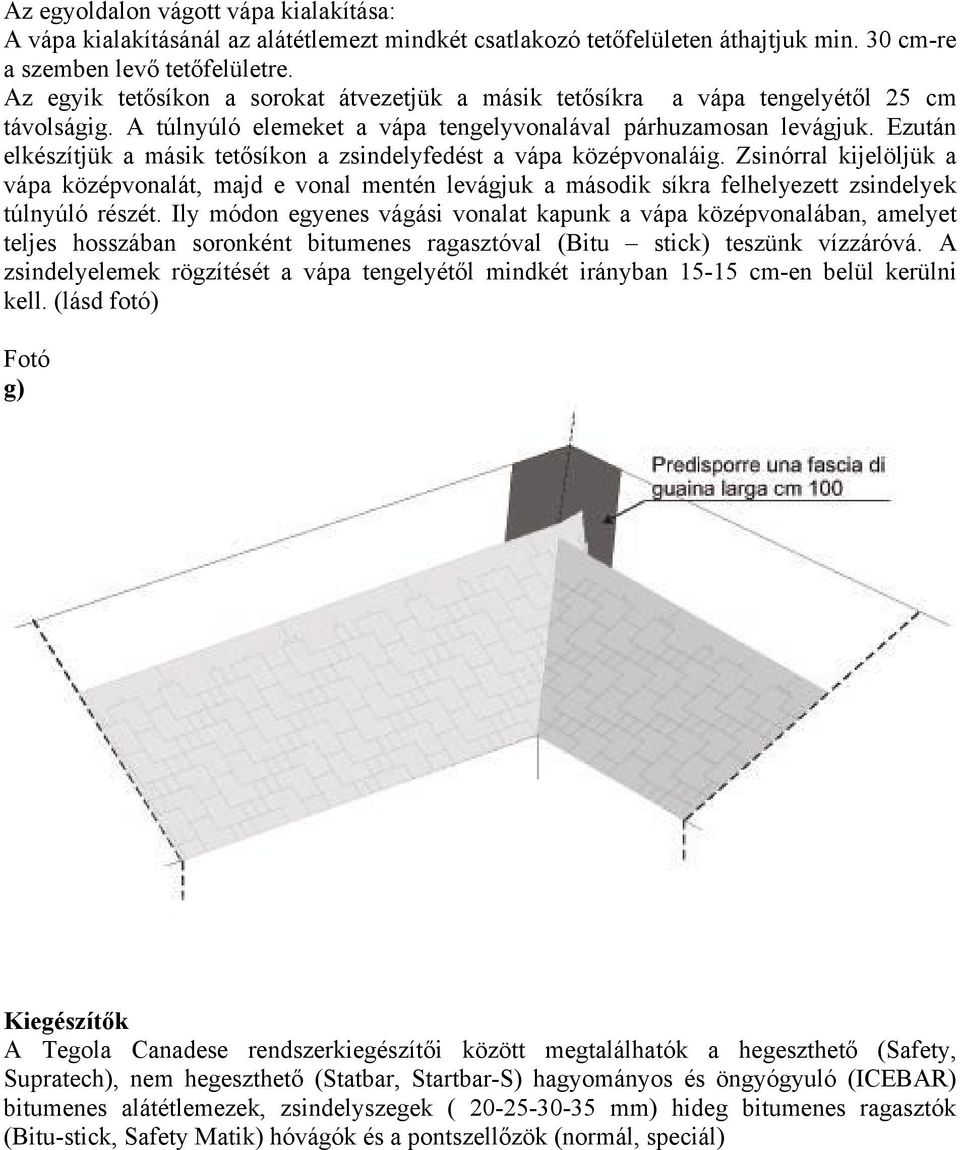

5 Az egyoldalon vágott vápa kialakítása: A vápa kialakításánál az alátétlemezt mindkét csatlakozó tetőfelületen áthajtjuk min. 30 cm-re a szemben levő tetőfelületre. Az egyik tetősíkon a sorokat átvezetjük a másik tetősíkra a vápa tengelyétől 25 cm távolságig. A túlnyúló elemeket a vápa tengelyvonalával párhuzamosan levágjuk. Ezután elkészítjük a másik tetősíkon a zsindelyfedést a vápa középvonaláig. Zsinórral kijelöljük a vápa középvonalát, majd e vonal mentén levágjuk a második síkra felhelyezett zsindelyek túlnyúló részét. Ily módon egyenes vágási vonalat kapunk a vápa középvonalában, amelyet teljes hosszában soronként bitumenes ragasztóval (Bitu stick) teszünk vízzáróvá. A zsindelyelemek rögzítését a vápa tengelyétől mindkét irányban cm-en belül kerülni kell. (lásd fotó) Fotó g) Kiegészítők A Tegola Canadese rendszerkiegészítői között megtalálhatók a hegeszthető (Safety, Supratech), nem hegeszthető (Statbar, Startbar-S) hagyományos és öngyógyuló (ICEBAR) bitumenes alátétlemezek, zsindelyszegek ( mm) hideg bitumenes ragasztók (Bitu-stick, Safety Matik) hóvágók és a pontszellőzök (normál, speciál)
