Z7-SDM1K-WO típusú programkapcsoló kezelési leírása

Átírás

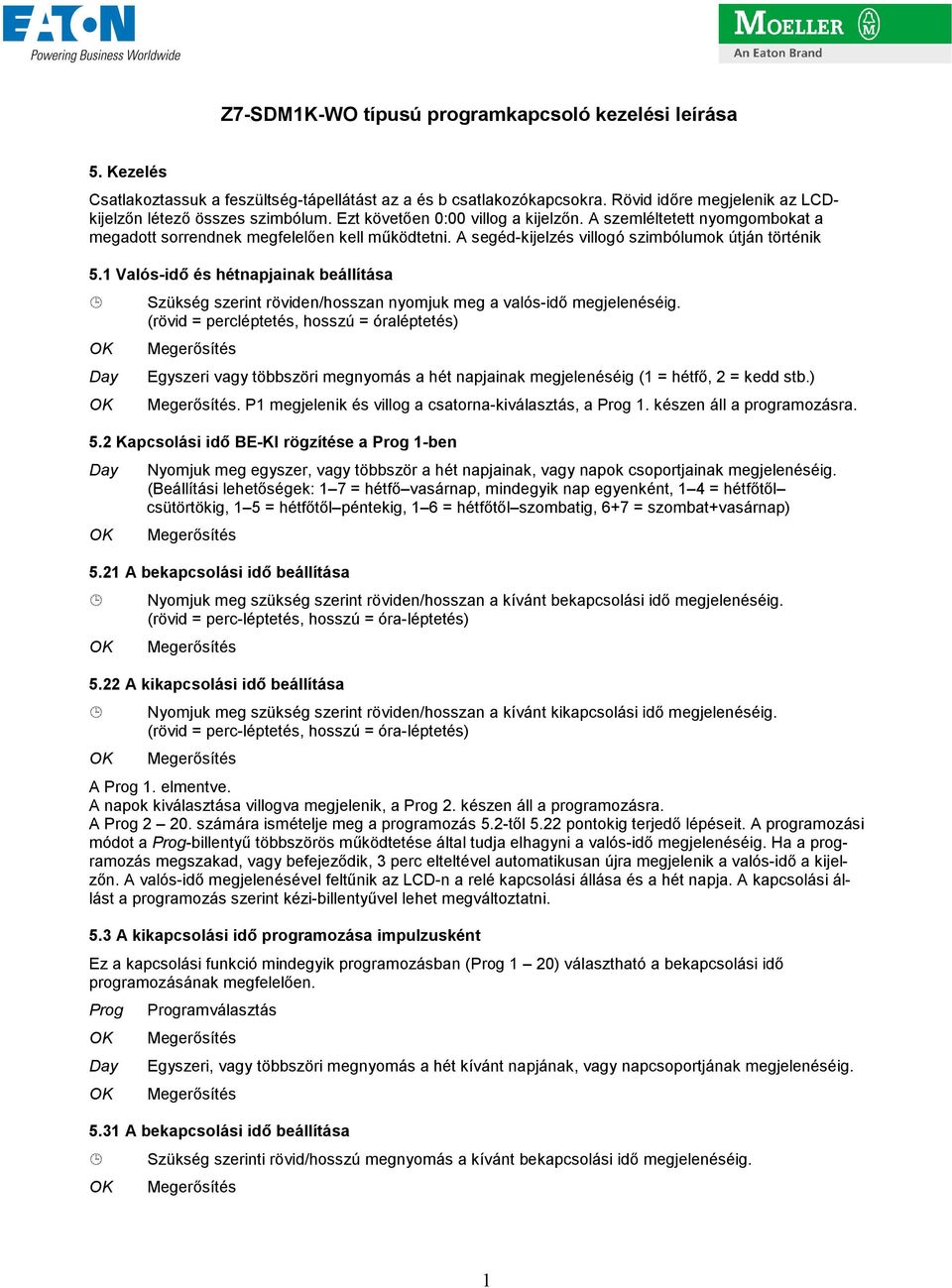

1 Z7-SDM1K-WO típusú programkapcsoló kezelési leírása 5. Kezelés Csatlakoztassuk a feszültség-tápellátást az a és b csatlakozókapcsokra. Rövid idıre megjelenik az LCDkijelzın létezı összes szimbólum. Ezt követıen 0:00 villog a kijelzın. A szemléltetett nyomgombokat a megadott sorrendnek megfelelıen kell mőködtetni. A segéd-kijelzés villogó szimbólumok útján történik 5.1 Valós-idı és hétnapjainak beállítása Szükség szerint röviden/hosszan nyomjuk meg a valós-idı megjelenéséig. (rövid = percléptetés, hosszú = óraléptetés) Egyszeri vagy többszöri megnyomás a hét napjainak megjelenéséig (1 = hétfı, 2 = kedd stb.). P1 megjelenik és villog a csatorna-kiválasztás, a 1. készen áll a programozásra. 5.2 Kapcsolási idı BE-KI rögzítése a 1-ben Nyomjuk meg egyszer, vagy többször a hét napjainak, vagy napok csoportjainak megjelenéséig. (Beállítási lehetıségek: 1 7 = hétfı vasárnap, mindegyik nap egyenként, 1 4 = hétfıtıl csütörtökig, 1 5 = hétfıtıl péntekig, 1 6 = hétfıtıl szombatig, 6+7 = szombat+vasárnap) 5.21 A bekapcsolási idı beállítása Nyomjuk meg szükség szerint röviden/hosszan a kívánt bekapcsolási idı megjelenéséig A kikapcsolási idı beállítása Nyomjuk meg szükség szerint röviden/hosszan a kívánt kikapcsolási idı megjelenéséig. A 1. elmentve. A napok kiválasztása villogva megjelenik, a 2. készen áll a programozásra. A számára ismételje meg a programozás 5.2-tıl 5.22 pontokig terjedı lépéseit. A programozási módot a -billentyő többszörös mőködtetése által tudja elhagyni a valós-idı megjelenéséig. Ha a programozás megszakad, vagy befejezıdik, 3 perc elteltével automatikusan újra megjelenik a valós-idı a kijelzın. A valós-idı megjelenésével feltőnik az LCD-n a relé kapcsolási állása és a hét napja. A kapcsolási állást a programozás szerint kézi-billentyővel lehet megváltoztatni. 5.3 A kikapcsolási idı programozása impulzusként Ez a kapcsolási funkció mindegyik programozásban ( 1 20) választható a bekapcsolási idı programozásának megfelelıen. ramválasztás Egyszeri, vagy többszöri megnyomás a hét kívánt napjának, vagy napcsoportjának megjelenéséig A bekapcsolási idı beállítása Szükség szerinti rövid/hosszú megnyomás a kívánt bekapcsolási idı megjelenéséig. 1

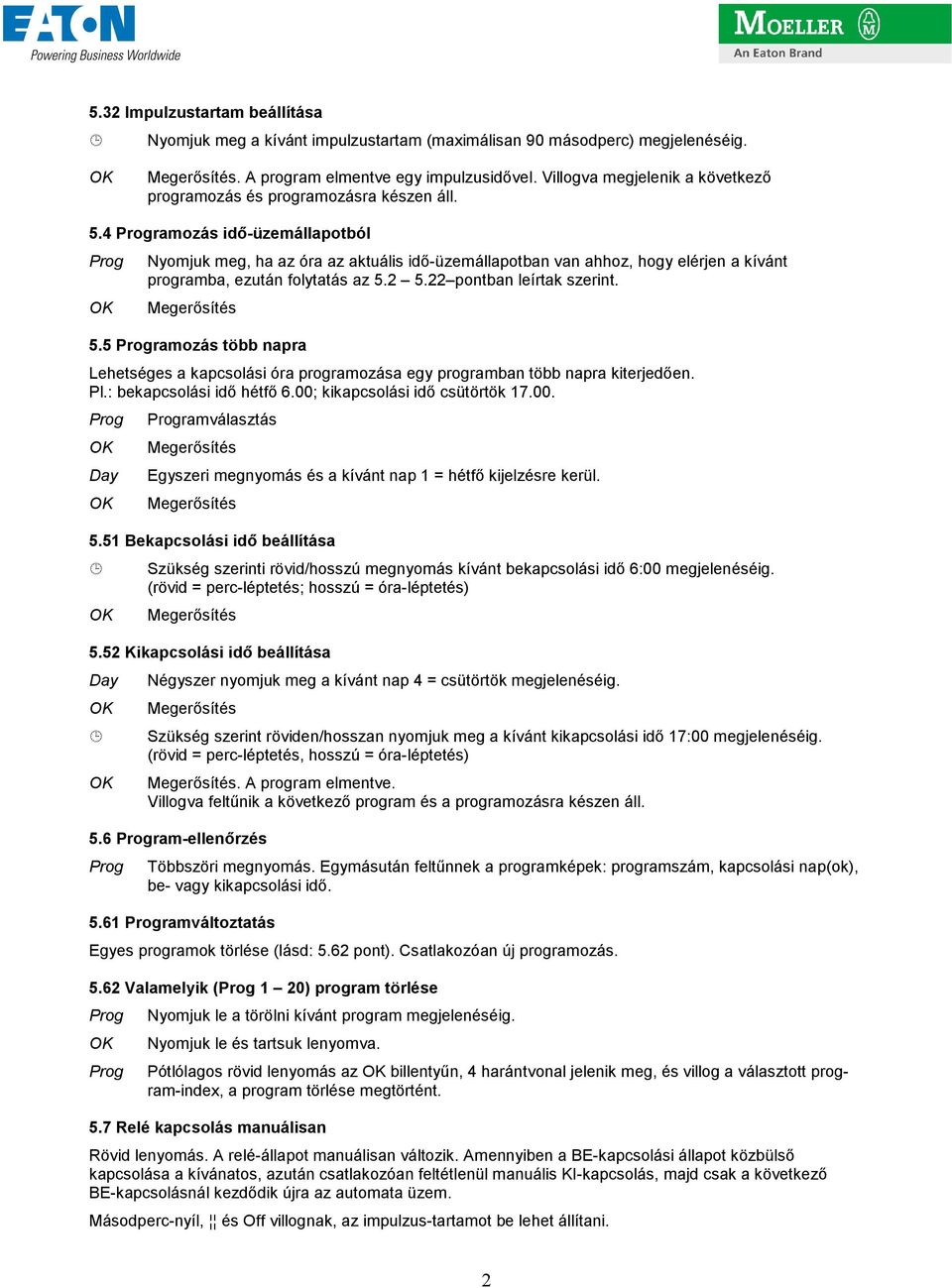

2 5.32 Impulzustartam beállítása Nyomjuk meg a kívánt impulzustartam (maximálisan 90 másodperc) megjelenéséig.. A program elmentve egy impulzusidıvel. Villogva megjelenik a következı programozás és programozásra készen áll. 5.4 ramozás idı-üzemállapotból Nyomjuk meg, ha az óra az aktuális idı-üzemállapotban van ahhoz, hogy elérjen a kívánt programba, ezután folytatás az pontban leírtak szerint. 5.5 ramozás több napra Lehetséges a kapcsolási óra programozása egy programban több napra kiterjedıen. Pl.: bekapcsolási idı hétfı 6.00; kikapcsolási idı csütörtök ramválasztás Egyszeri megnyomás és a kívánt nap 1 = hétfı kijelzésre kerül Bekapcsolási idı beállítása Szükség szerinti rövid/hosszú megnyomás kívánt bekapcsolási idı 6:00 megjelenéséig. (rövid = perc-léptetés; hosszú = óra-léptetés) 5.52 Kikapcsolási idı beállítása Négyszer nyomjuk meg a kívánt nap 4 = csütörtök megjelenéséig. Szükség szerint röviden/hosszan nyomjuk meg a kívánt kikapcsolási idı 17:00 megjelenéséig.. A program elmentve. Villogva feltőnik a következı program és a programozásra készen áll. 5.6 ram-ellenırzés Többszöri megnyomás. Egymásután feltőnnek a programképek: programszám, kapcsolási nap(ok), be- vagy kikapcsolási idı ramváltoztatás Egyes programok törlése (lásd: 5.62 pont). Csatlakozóan új programozás Valamelyik ( 1 20) program törlése Nyomjuk le a törölni kívánt program megjelenéséig. Nyomjuk le és tartsuk lenyomva. Pótlólagos rövid lenyomás az billentyőn, 4 harántvonal jelenik meg, és villog a választott program-index, a program törlése megtörtént. 5.7 Relé kapcsolás manuálisan Rövid lenyomás. A relé-állapot manuálisan változik. Amennyiben a BE-kapcsolási állapot közbülsı kapcsolása a kívánatos, azután csatlakozóan feltétlenül manuális KI-kapcsolás, majd csak a következı BE-kapcsolásnál kezdıdik újra az automata üzem. Másodperc-nyíl, és Off villognak, az impulzus-tartamot be lehet állítani. 2

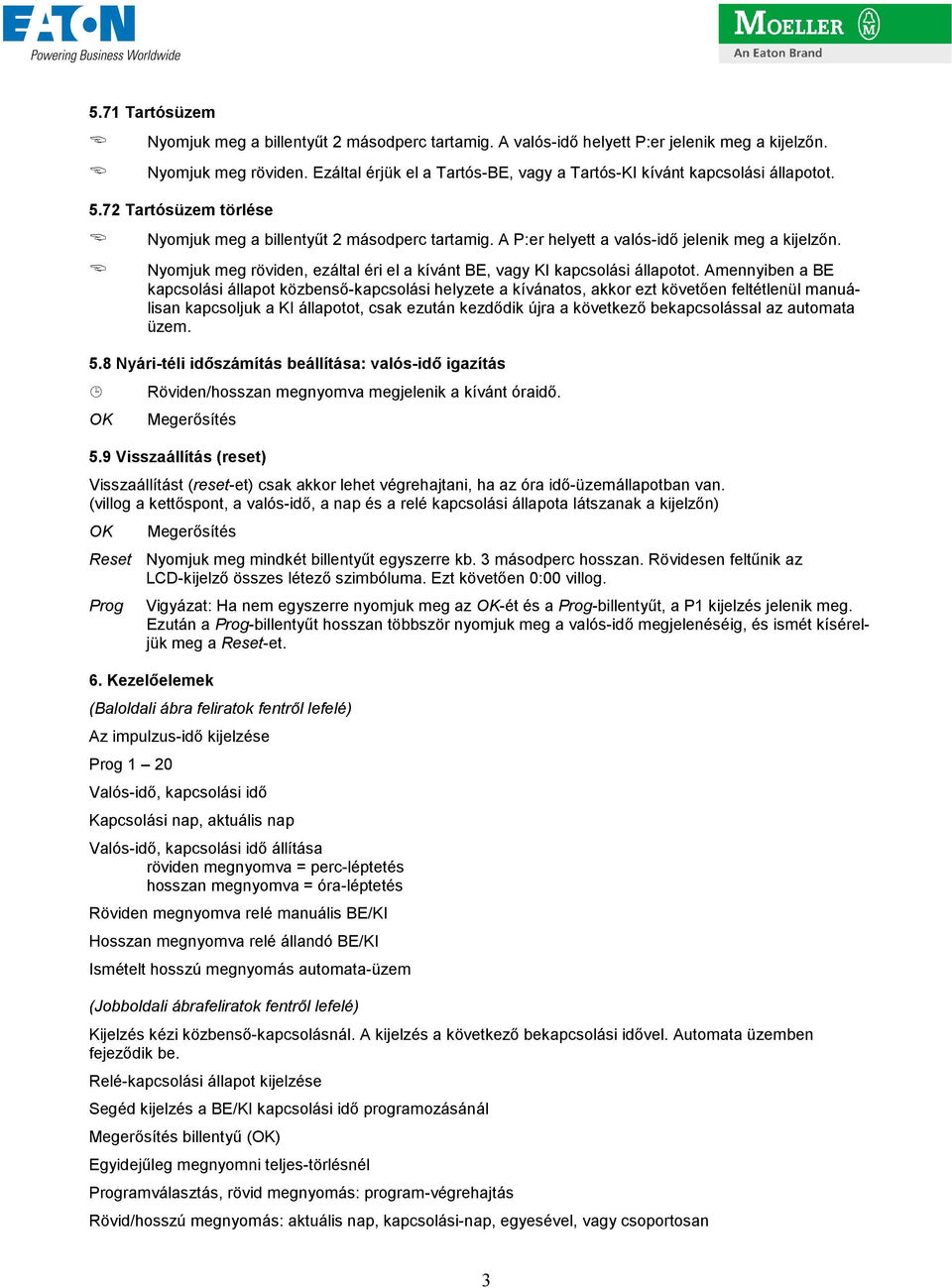

3 5.71 Tartósüzem Nyomjuk meg a billentyőt 2 másodperc tartamig. A valós-idı helyett P:er jelenik meg a kijelzın. Nyomjuk meg röviden. Ezáltal érjük el a Tartós-BE, vagy a Tartós-KI kívánt kapcsolási állapotot Tartósüzem törlése Nyomjuk meg a billentyőt 2 másodperc tartamig. A P:er helyett a valós-idı jelenik meg a kijelzın. Nyomjuk meg röviden, ezáltal éri el a kívánt BE, vagy KI kapcsolási állapotot. Amennyiben a BE kapcsolási állapot közbensı-kapcsolási helyzete a kívánatos, akkor ezt követıen feltétlenül manuálisan kapcsoljuk a KI állapotot, csak ezután kezdıdik újra a következı bekapcsolással az automata üzem. 5.8 Nyári-téli idıszámítás beállítása: valós-idı igazítás Röviden/hosszan megnyomva megjelenik a kívánt óraidı. 5.9 Visszaállítás (reset) Visszaállítást (reset-et) csak akkor lehet végrehajtani, ha az óra idı-üzemállapotban van. (villog a kettıspont, a valós-idı, a nap és a relé kapcsolási állapota látszanak a kijelzın) Reset Nyomjuk meg mindkét billentyőt egyszerre kb. 3 másodperc hosszan. Rövidesen feltőnik az LCD-kijelzı összes létezı szimbóluma. Ezt követıen 0:00 villog. Vigyázat: Ha nem egyszerre nyomjuk meg az -ét és a -billentyőt, a P1 kijelzés jelenik meg. Ezután a -billentyőt hosszan többször nyomjuk meg a valós-idı megjelenéséig, és ismét kíséreljük meg a Reset-et. 6. Kezelıelemek (Baloldali ábra feliratok fentrıl lefelé) Az impulzus-idı kijelzése 1 20 Valós-idı, kapcsolási idı Kapcsolási nap, aktuális nap Valós-idı, kapcsolási idı állítása röviden megnyomva = perc-léptetés hosszan megnyomva = óra-léptetés Röviden megnyomva relé manuális BE/KI Hosszan megnyomva relé állandó BE/KI Ismételt hosszú megnyomás automata-üzem (Jobboldali ábrafeliratok fentrıl lefelé) Kijelzés kézi közbensı-kapcsolásnál. A kijelzés a következı bekapcsolási idıvel. Automata üzemben fejezıdik be. Relé-kapcsolási állapot kijelzése Segéd kijelzés a BE/KI kapcsolási idı programozásánál billentyő () Egyidejőleg megnyomni teljes-törlésnél ramválasztás, rövid megnyomás: program-végrehajtás Rövid/hosszú megnyomás: aktuális nap, kapcsolási-nap, egyesével, vagy csoportosan 3

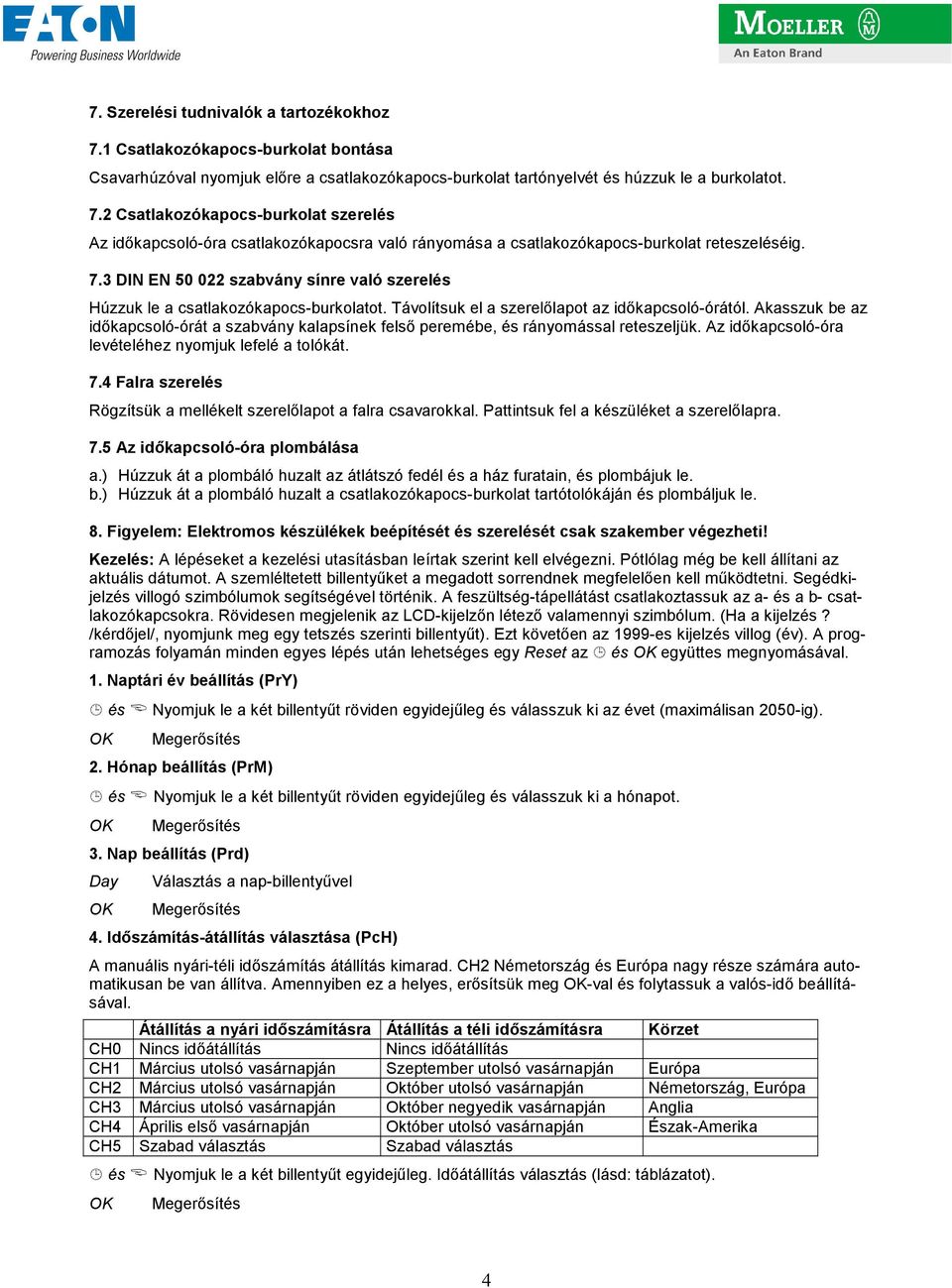

4 7. Szerelési tudnivalók a tartozékokhoz 7.1 Csatlakozókapocs-burkolat bontása Csavarhúzóval nyomjuk elıre a csatlakozókapocs-burkolat tartónyelvét és húzzuk le a burkolatot. 7.2 Csatlakozókapocs-burkolat szerelés Az idıkapcsoló-óra csatlakozókapocsra való rányomása a csatlakozókapocs-burkolat reteszeléséig. 7.3 DIN EN szabvány sínre való szerelés Húzzuk le a csatlakozókapocs-burkolatot. Távolítsuk el a szerelılapot az idıkapcsoló-órától. Akasszuk be az idıkapcsoló-órát a szabvány kalapsínek felsı peremébe, és rányomással reteszeljük. Az idıkapcsoló-óra levételéhez nyomjuk lefelé a tolókát. 7.4 Falra szerelés Rögzítsük a mellékelt szerelılapot a falra csavarokkal. Pattintsuk fel a készüléket a szerelılapra. 7.5 Az idıkapcsoló-óra plombálása a.) Húzzuk át a plombáló huzalt az átlátszó fedél és a ház furatain, és plombájuk le. b.) Húzzuk át a plombáló huzalt a csatlakozókapocs-burkolat tartótolókáján és plombáljuk le. 8. Figyelem: Elektromos készülékek beépítését és szerelését csak szakember végezheti! Kezelés: A lépéseket a kezelési utasításban leírtak szerint kell elvégezni. Pótlólag még be kell állítani az aktuális dátumot. A szemléltetett billentyőket a megadott sorrendnek megfelelıen kell mőködtetni. Segédkijelzés villogó szimbólumok segítségével történik. A feszültség-tápellátást csatlakoztassuk az a- és a b- csatlakozókapcsokra. Rövidesen megjelenik az LCD-kijelzın létezı valamennyi szimbólum. (Ha a kijelzés? /kérdıjel/, nyomjunk meg egy tetszés szerinti billentyőt). Ezt követıen az 1999-es kijelzés villog (év). A programozás folyamán minden egyes lépés után lehetséges egy Reset az és együttes megnyomásával. 1. Naptári év beállítás (PrY) és Nyomjuk le a két billentyőt röviden egyidejőleg és válasszuk ki az évet (maximálisan 2050-ig). 2. Hónap beállítás (PrM) és Nyomjuk le a két billentyőt röviden egyidejőleg és válasszuk ki a hónapot. 3. Nap beállítás (Prd) Választás a nap-billentyővel 4. Idıszámítás-átállítás választása (PcH) A manuális nyári-téli idıszámítás átállítás kimarad. CH2 Németország és Európa nagy része számára automatikusan be van állítva. Amennyiben ez a helyes, erısítsük meg -val és folytassuk a valós-idı beállításával. Átállítás a nyári idıszámításra Átállítás a téli idıszámításra Körzet CH0 Nincs idıátállítás Nincs idıátállítás CH1 Március utolsó vasárnapján Szeptember utolsó vasárnapján Európa CH2 Március utolsó vasárnapján Október utolsó vasárnapján Németország, Európa CH3 Március utolsó vasárnapján Október negyedik vasárnapján Anglia CH4 Április elsı vasárnapján Október utolsó vasárnapján Észak-Amerika CH5 Szabad választás Szabad választás és Nyomjuk le a két billentyőt egyidejőleg. Idıátállítás választás (lásd: táblázatot). 4

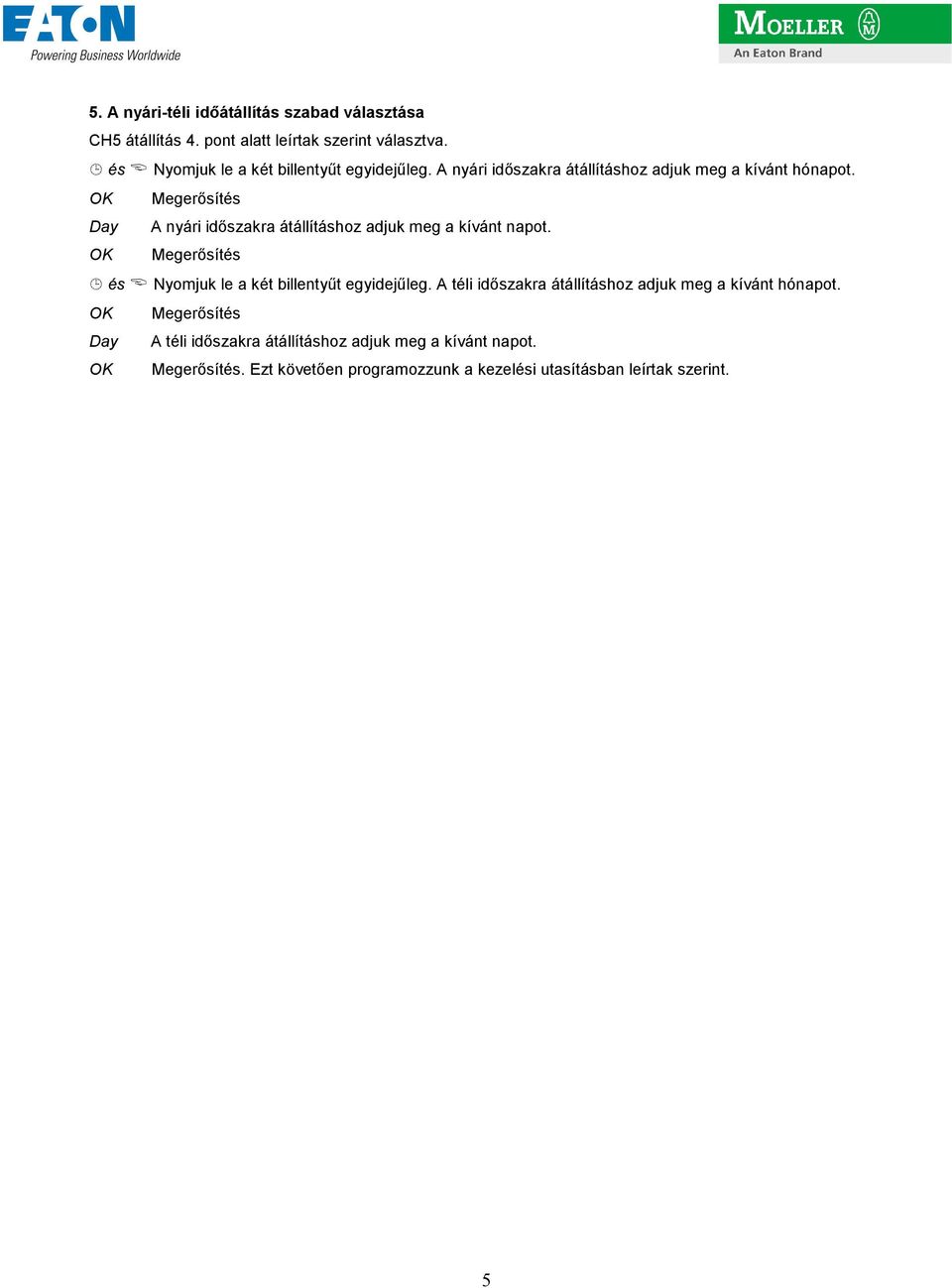

5 5. A nyári-téli idıátállítás szabad választása CH5 átállítás 4. pont alatt leírtak szerint választva. és Nyomjuk le a két billentyőt egyidejőleg. A nyári idıszakra átállításhoz adjuk meg a kívánt hónapot. A nyári idıszakra átállításhoz adjuk meg a kívánt napot. és Nyomjuk le a két billentyőt egyidejőleg. A téli idıszakra átállításhoz adjuk meg a kívánt hónapot. A téli idıszakra átállításhoz adjuk meg a kívánt napot.. Ezt követıen programozzunk a kezelési utasításban leírtak szerint. 5
