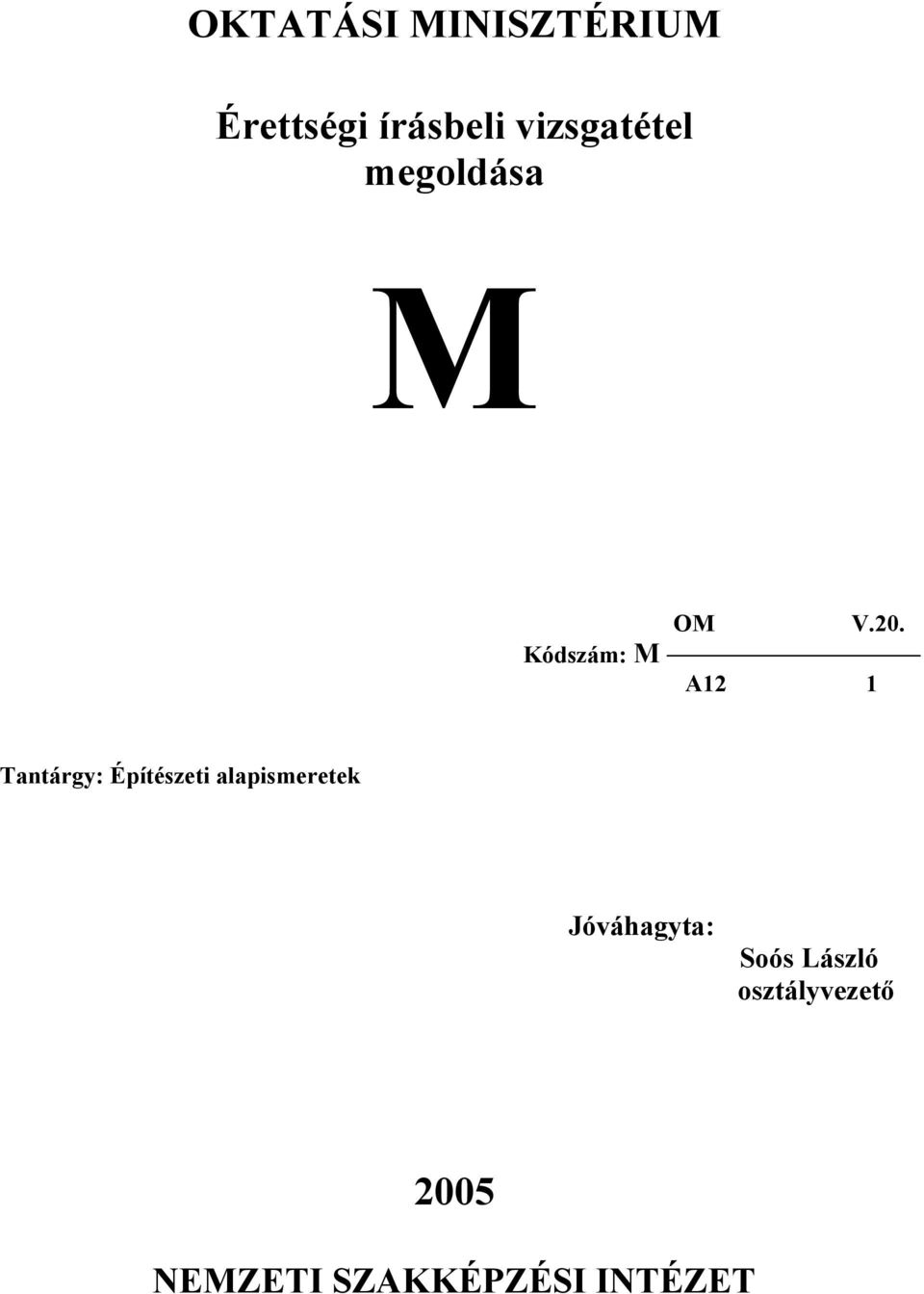

1 OKTATÁSI MINISZTÉRIUM Érettségi írásbeli vizsgatétel megoldása M Kódszám: M OM A12 1 V.20. Tantárgy: Építészeti alapismeretek Jóváhagyta: Soós László osztályvezető 2005 NEMZETI SZAKKÉPZÉSI INTÉZET

2 A Témakör: ábrázoló geometria maximális pontszám: Szerkessze meg az alábbi tető éleinek a valódi hosszát, ha a gerinc vízszintes és magassága megegyezik a felülnézet AE szakaszának a hosszával! 10 pont E F x 23 F (E ) x 12 AE D (A ) C B B (A ) C (D ) A B E F D C Oldalnézet felszerkesztése: Elölnézet felszerkesztése Élek valódi hosszának megszerkesztése 3x2 6 pont

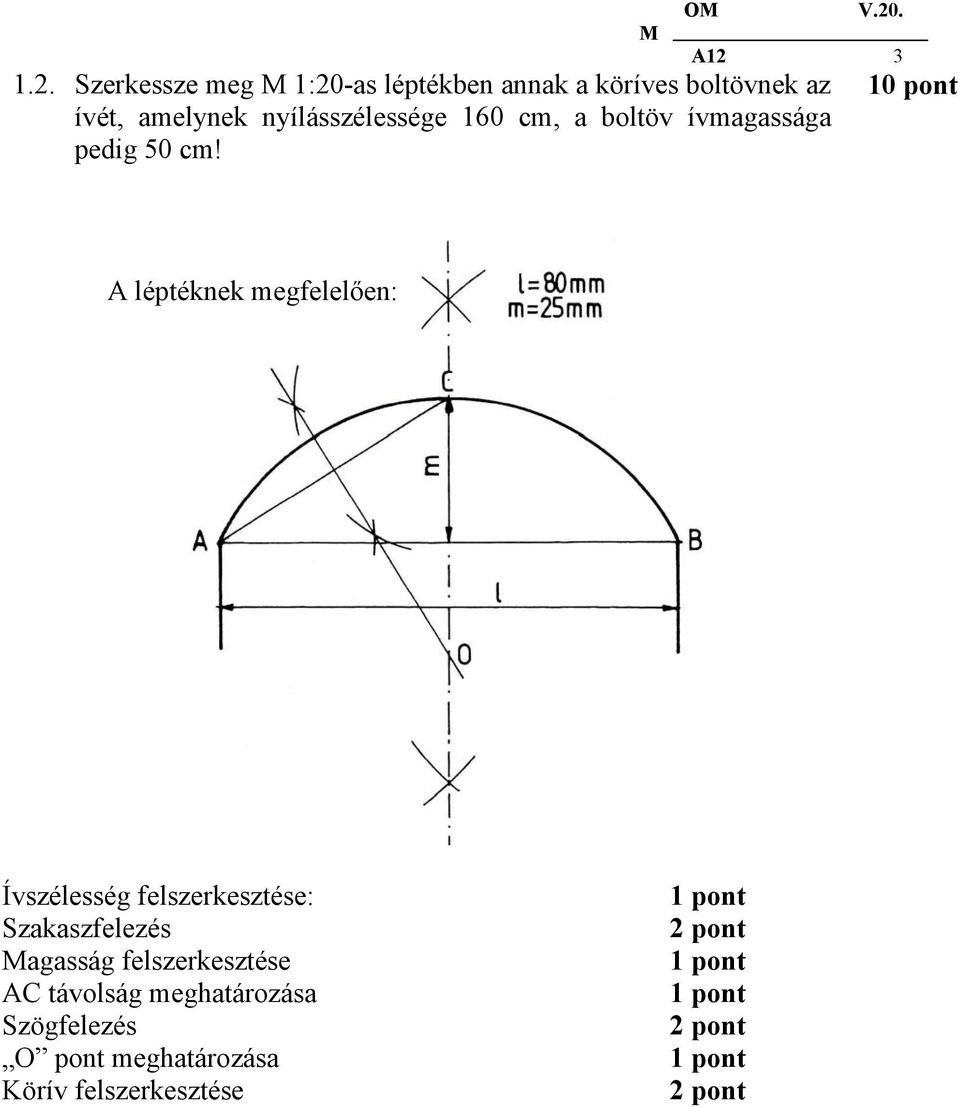

3 A Szerkessze meg M 1:20-as léptékben annak a köríves boltövnek az ívét, amelynek nyílásszélessége 160 cm, a boltöv ívmagassága pedig 50 cm! 10 pont A léptéknek megfelelően: Ívszélesség felszerkesztése: Szakaszfelezés Magasság felszerkesztése AC távolság meghatározása Szögfelezés O pont meghatározása Körív felszerkesztése

4 A Témakör: építés, építészet, épületszerkezetek maximális pontszám: Nevezze meg az alábbi épületek beépítési módjait! 6 pont 2.2. Határozza meg az építési területek közművesítettségi jellemzőit! 4 pont Építési területek csoportosítása a közművesítettség mértéke szerint: 1. teljes a közművesítettség, ha egyidejűleg van a közüzemi energiaszolgáltatás (villamos energia és vezetékes gáz, vagy távhő), a közüzemi ivóvíz szolgáltatás, a közüzemi szennyvízelvezetés és tisztítás, a közterületi nyílt vagy zárt rendszerű csapadékvíz-elvezetés. 2. részleges a közművesítettség, ha egyidejűleg van a közüzemi villamosenergia-szolgáltatás, a közüzemi ivóvíz-szolgáltatás, az egyedi közművel történő szennyvíztisztítás és szennyvíz-elhelyezés, a közterületi nyílt rendszerű csapadékvíz-elvezetés. 3. hiányos közművesítettség, ha a részleges közművesítettség valamely eleme hiányzik.

5 4. közművesítetlen: ha nincs közműhálózat. M A pont 2.3. Mit nevezünk teherhordó épületszerkezeteknek? Csoportosítsa azokat a teherhordás módja szerint! Teherhordó szerkezeteknek nevezzük azokat a szerkezeteket, amelyek más épületszerkezetek terhét is kényszerülnek elviselni. Teherhordó szerkezetek alátámasztó szerkezetek áthidaló szerkezetek talajok alapok ívesen vízszintesen ferdén falszerkezetek oszlopok pillérek boltöv boltozat nyílásáthidaló födém lépcső tetőszerkezet 2.4. Rajzolja meg M 1:10-es léptékben egy 38x64 cm pillér téglakötését! Az eltérő sorokat grafikailag különböző módon ábrázolja! 6 pont

6 A Rajzolja meg az alábbi csomópontot, M 1:10-es léptékben! A födémgerendák a nyílásáthidalóra merőlegesen adják át a terhüket a falszerkezetnek! Választható szerkezetek: Porotherm rendszer elemmagas nyílásáthidalóval: A nyílásáthidalás és a falazat helyes kialakítása A födém és koszorú korrekt megoldása A hő-, és hangszigetelések és a burkolatok helyes elkészítése Helyes rétegrend Feliratozás, kótázás Igényes rajzi munka, megjelenés 5 pont 5 pont 3 pont 3 pont vagy

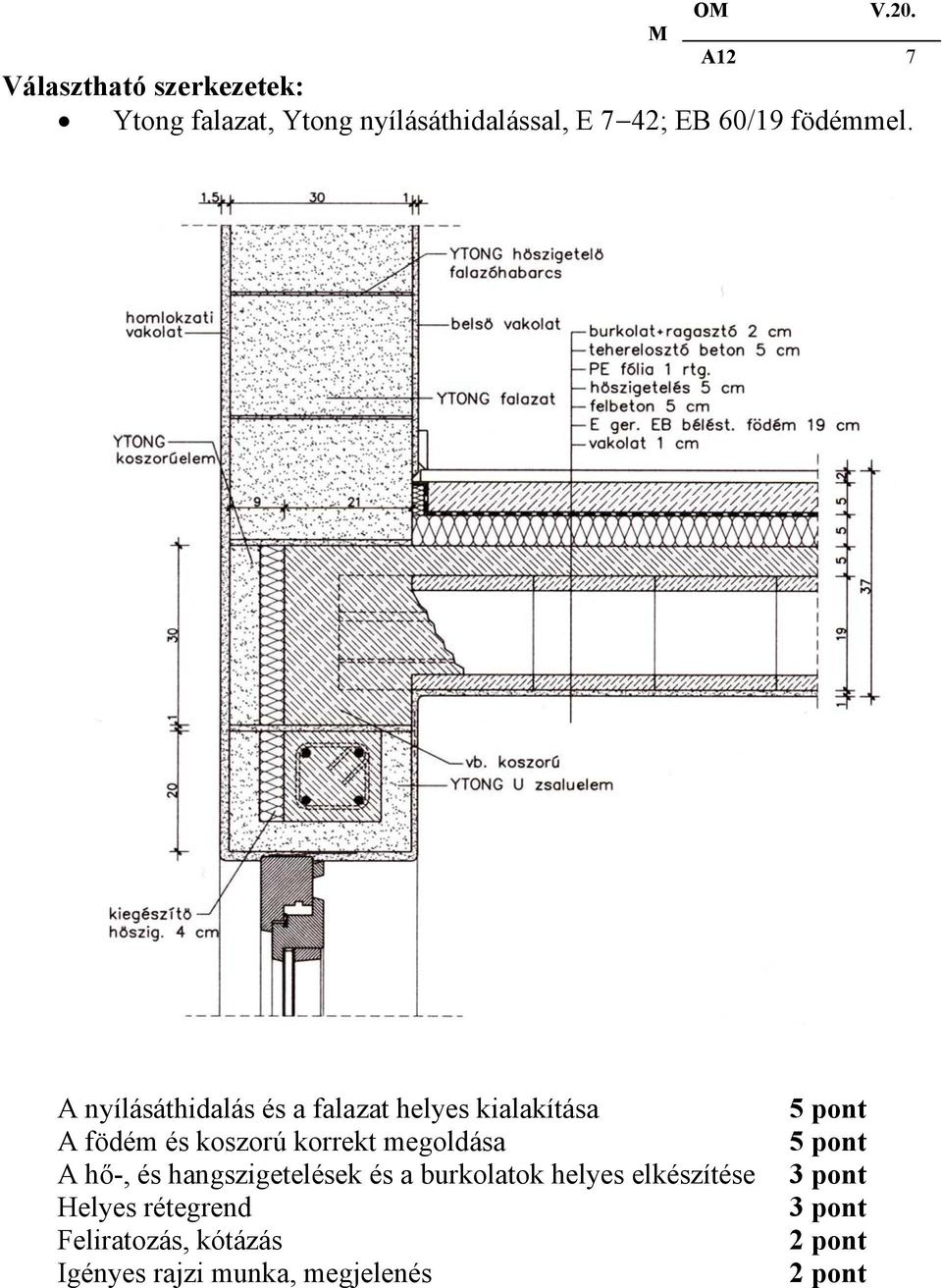

7 A12 7 Választható szerkezetek: Ytong falazat, Ytong nyílásáthidalással, E 7 42; EB 60/19 födémmel. A nyílásáthidalás és a falazat helyes kialakítása A födém és koszorú korrekt megoldása A hő-, és hangszigetelések és a burkolatok helyes elkészítése Helyes rétegrend Feliratozás, kótázás Igényes rajzi munka, megjelenés 5 pont 5 pont 3 pont 3 pont

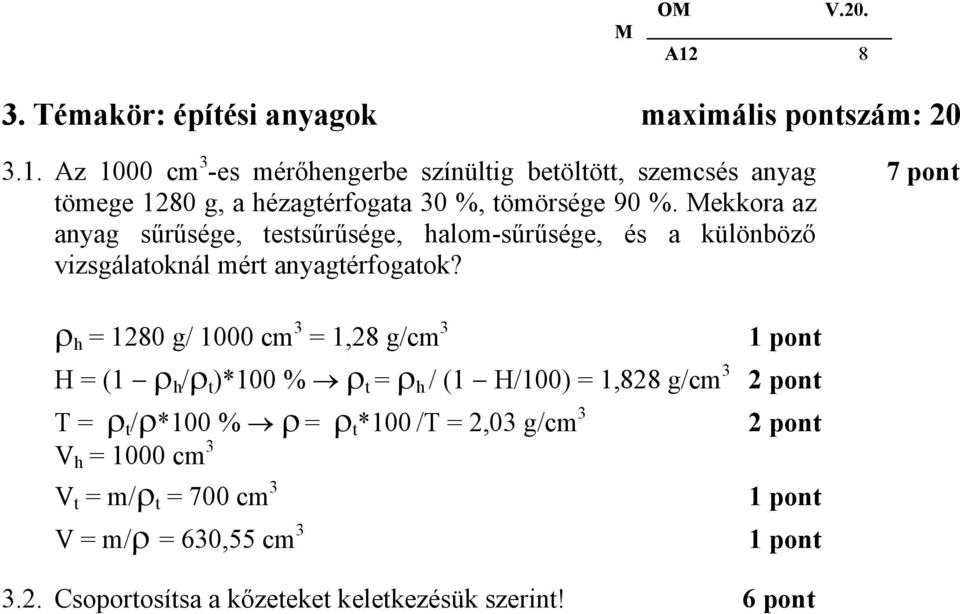

8 A Témakör: építési anyagok maximális pontszám: Az 1000 cm 3 -es mérőhengerbe színültig betöltött, szemcsés anyag tömege 1280 g, a hézagtérfogata 30 %, tömörsége 90 %. Mekkora az anyag sűrűsége, testsűrűsége, halom-sűrűsége, és a különböző vizsgálatoknál mért anyagtérfogatok? 7 pont ρ h = 1280 g/ 1000 cm 3 = 1,28 g/cm 3 H = (1 ρ h /ρ t )*100 % ρ t = ρ h / (1 H/100) = 1,828 g/cm 3 T = ρ t /ρ*100 % ρ = ρ t *100 /T = 2,03 g/cm 3 V h = 1000 cm 3 V t = m/ρ t = 700 cm 3 V = m/ρ = 630,55 cm Csoportosítsa a kőzeteket keletkezésük szerint! 6 pont

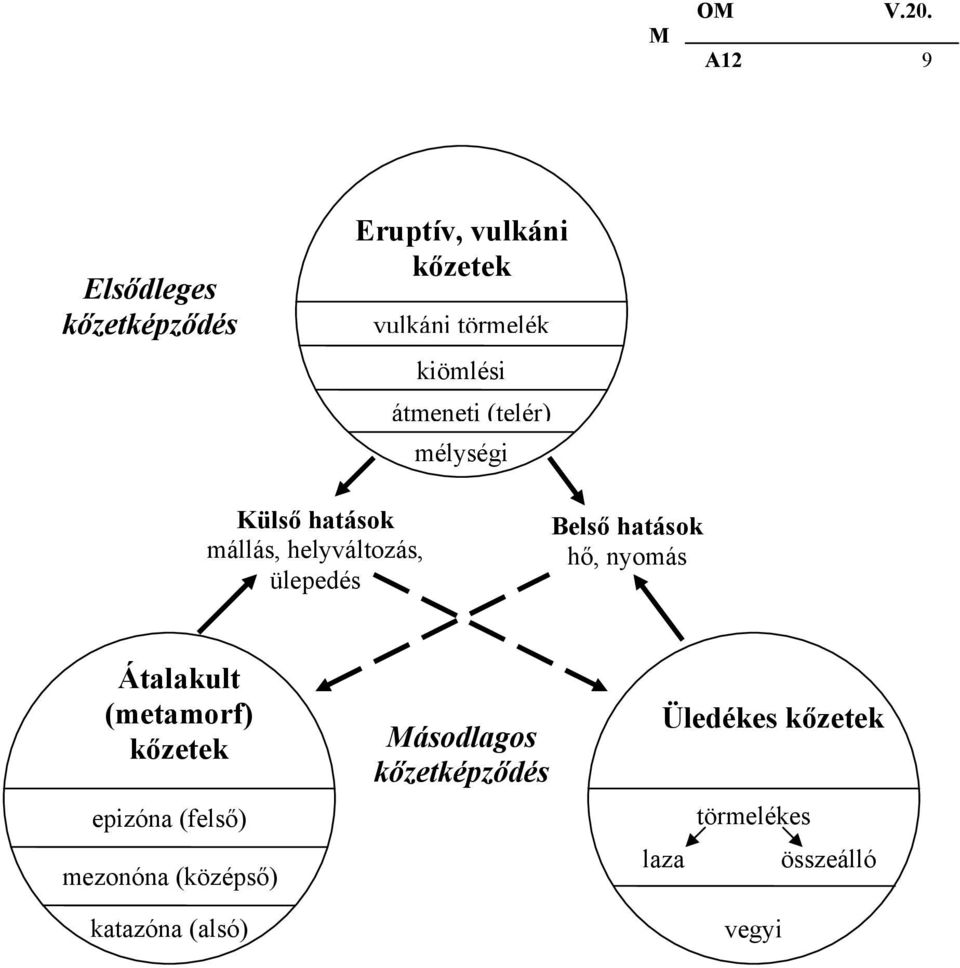

9 A12 9 Elsődleges kőzetképződés Eruptív, vulkáni kőzetek vulkáni törmelék kiömlési átmeneti (telér) mélységi Külső hatások mállás, helyváltozás, ülepedés Belső hatások hő, nyomás Átalakult (metamorf) kőzetek epizóna (felső) mezonóna (középső) katazóna (alsó) Másodlagos kőzetképződés Üledékes kőzetek törmelékes laza összeálló vegyi

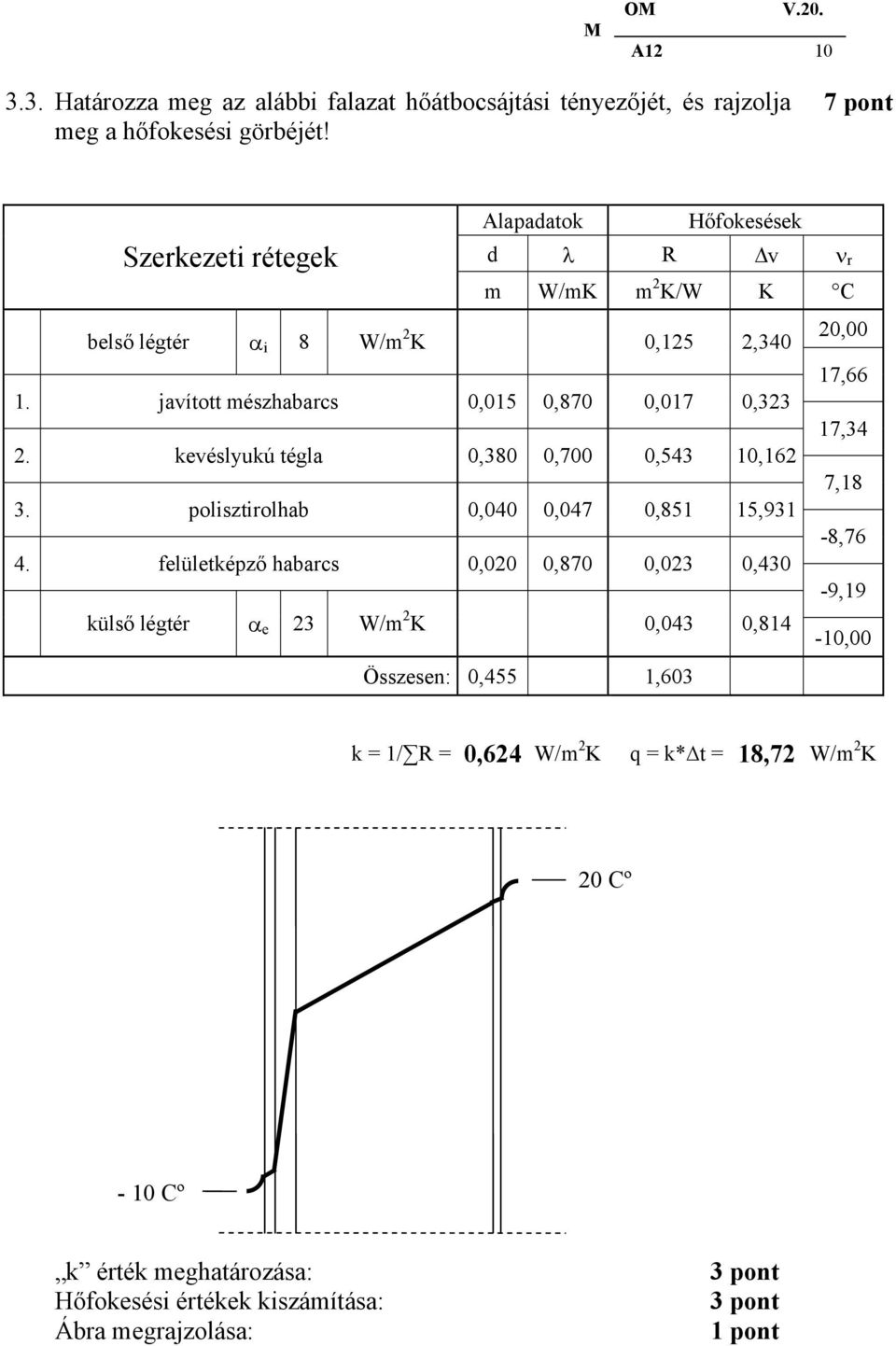

10 A Határozza meg az alábbi falazat hőátbocsájtási tényezőjét, és rajzolja meg a hőfokesési görbéjét! 7 pont Szerkezeti rétegek Alapadatok Hőfokesések d λ R v ν r m W/mK m 2 K/W K C belső légtér α i 8 W/m 2 K 0,125 2,340 20,00 17,66 1. javított mészhabarcs 0,015 0,870 0,017 0,323 17,34 2. kevéslyukú tégla 0,380 0,700 0,543 10,162 7,18 3. polisztirolhab 0,040 0,047 0,851 15,931-8,76 4. felületképző habarcs 0,020 0,870 0,023 0,430-9,19 külső légtér α e 23 W/m 2 K 0,043 0,814-10,00 Összesen: 0,455 1,603 k = 1/ R = 0,624 W/m 2 K q = k* t = 18,72 W/m 2 K 20 Cº - 10 Cº k érték meghatározása: Hőfokesési értékek kiszámítása: Ábra megrajzolása: 3 pont 3 pont

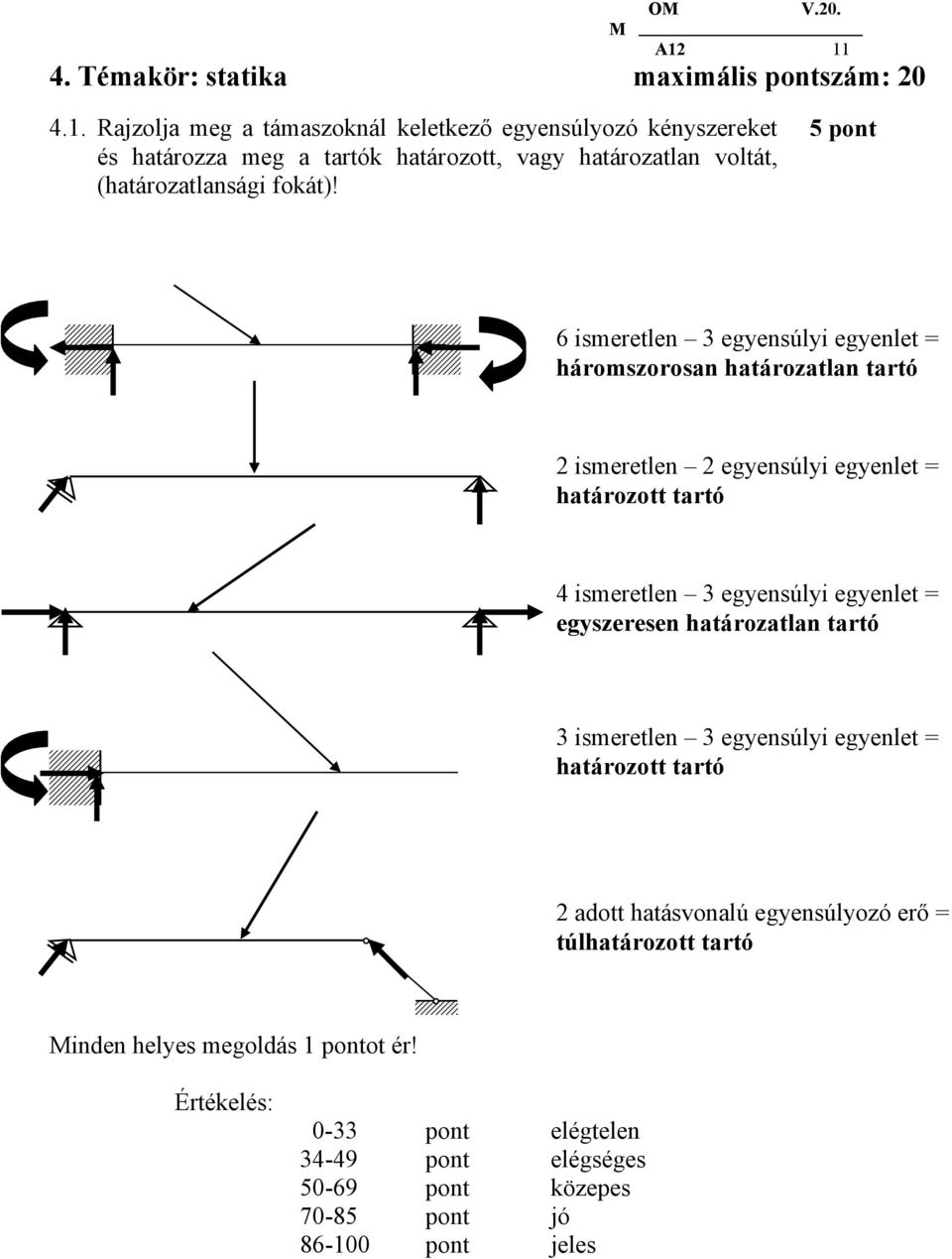

11 A Témakör: statika maximális pontszám: Rajzolja meg a támaszoknál keletkező egyensúlyozó kényszereket és határozza meg a tartók határozott, vagy határozatlan voltát, (határozatlansági fokát)! 5 pont 6 ismeretlen 3 egyensúlyi egyenlet = háromszorosan határozatlan tartó 2 ismeretlen 2 egyensúlyi egyenlet = határozott tartó 4 ismeretlen 3 egyensúlyi egyenlet = egyszeresen határozatlan tartó 3 ismeretlen 3 egyensúlyi egyenlet = határozott tartó 2 adott hatásvonalú egyensúlyozó erő = túlhatározott tartó Minden helyes megoldás ot ér! Értékelés: 0-33 pont elégtelen pont elégséges pont közepes pont jó pont jeles

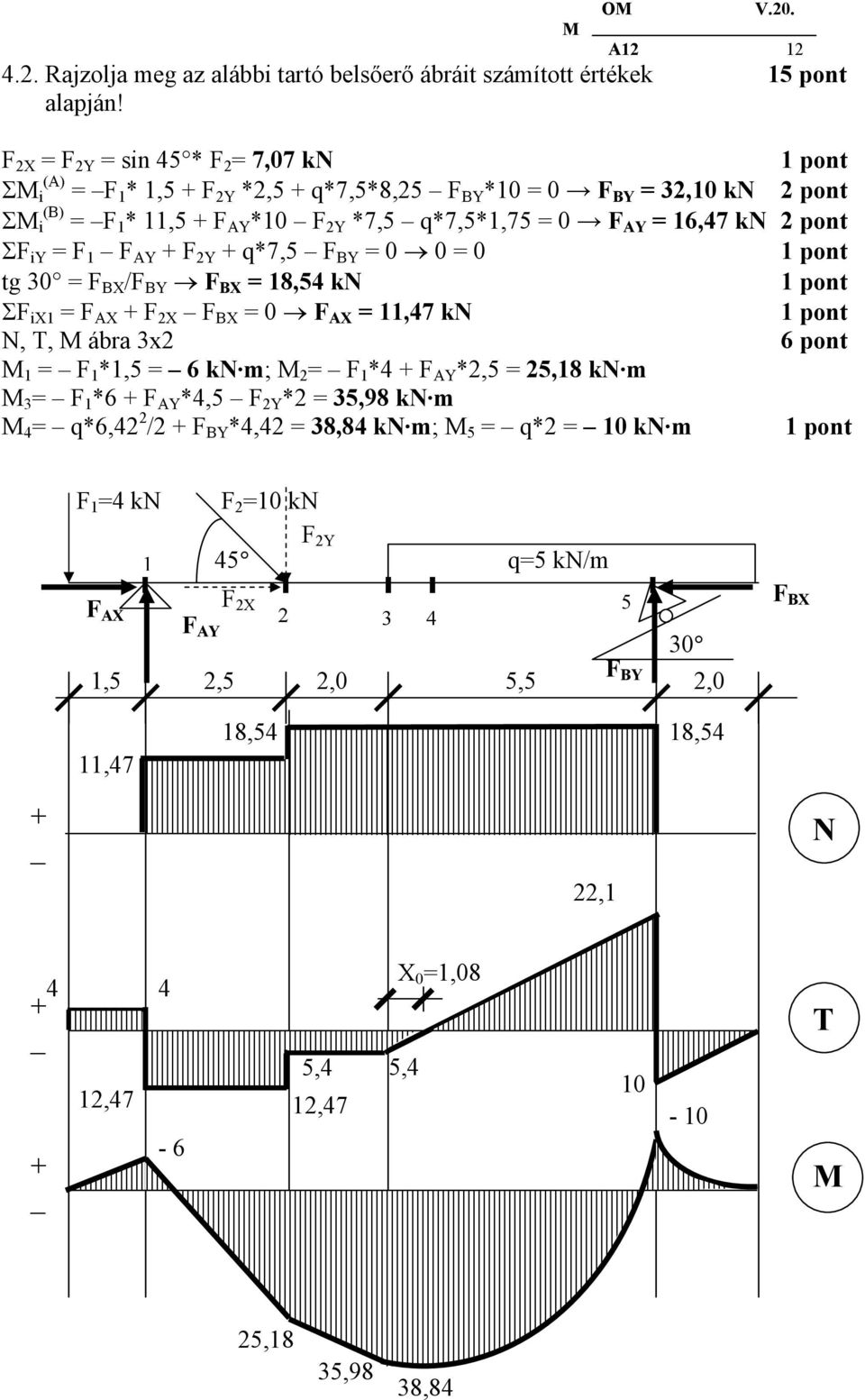

12 A Rajzolja meg az alábbi tartó belsőerő ábráit számított értékek 15 pont alapján! F 2X = F 2Y = sin 45 * F 2 = 7,07 kn ΣM (A) i = F 1 * 1,5 + F 2Y *2,5 + q*7,5*8,25 F BY *10 = 0 F BY = 32,10 kn ΣM (B) i = F 1 * 11,5 + F AY *10 F 2Y *7,5 q*7,5*1,75 = 0 F AY = 16,47 kn ΣF iy = F 1 F AY + F 2Y + q*7,5 F BY = 0 0 = 0 tg 30 = F BX /F BY F BX = 18,54 kn ΣF ix1 = F AX + F 2X F BX = 0 F AX = 11,47 kn N, T, M ábra 3x2 6 pont M 1 = F 1 *1,5 = 6 kn m; M 2 = F 1 *4 + F AY *2,5 = 25,18 kn m M 3 = F 1 *6 + F AY *4,5 F 2Y *2 = 35,98 kn m M 4 = q*6,42 2 /2 + F BY *4,42 = 38,84 kn m; M 5 = q*2 = 10 kn m F 1 =4 kn F 2 =10 kn 1 F F 2X AX F AY F 2Y 45 q=5 kn/m F BY 30 1,5 2,5 2,0 5,5 2,0 F BX 11,47 18,54 18,54 + _ 22,1 N _ + _ 12,47-6 5,4 12,47 X 0 =1,08 5, T M 25,18 35,98 38,84
