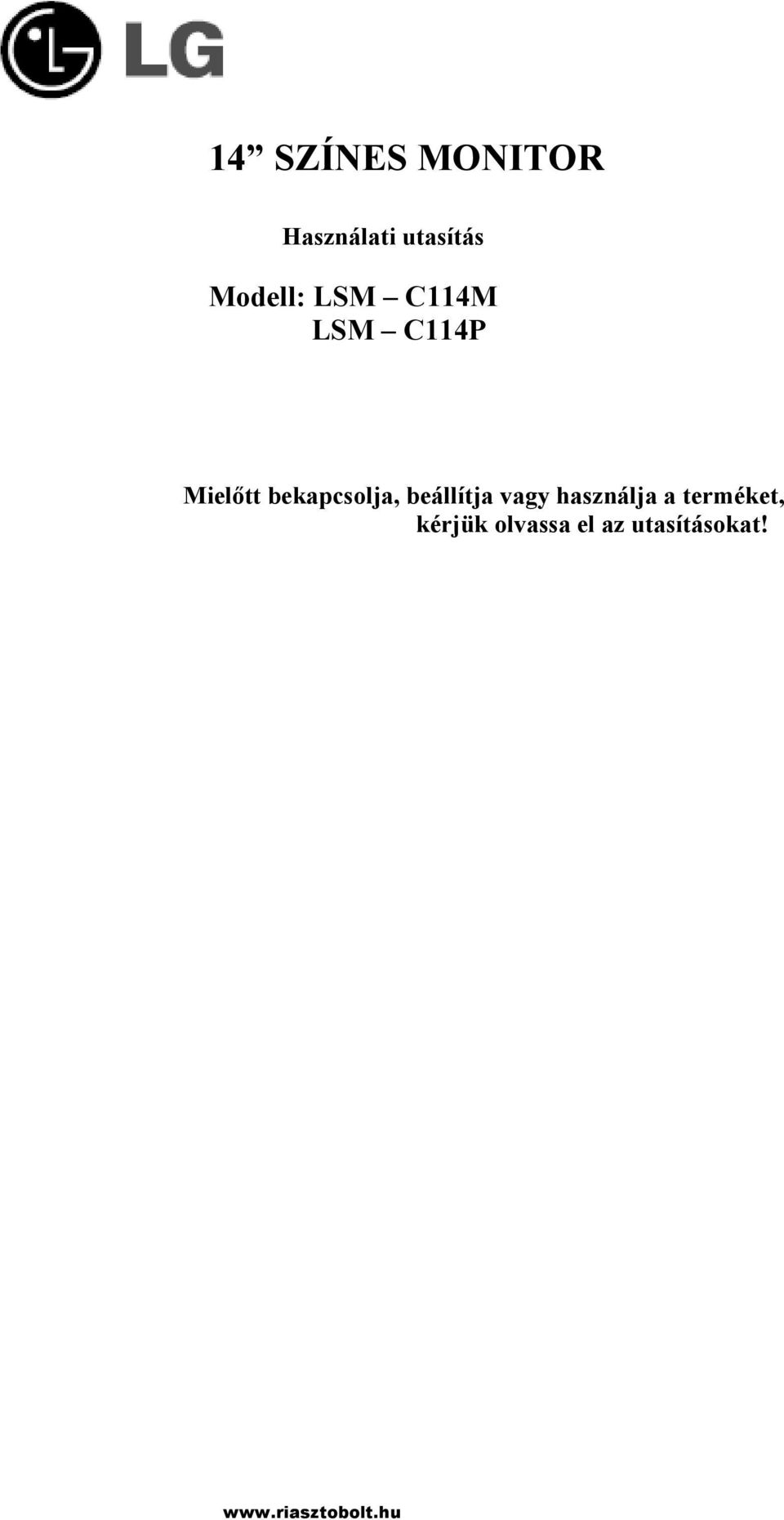

1 14 SZÍNES MONITOR Használati utasítás Modell: LSM C114M LSM C114P Mielőtt bekapcsolja, beállítja vagy használja a terméket, kérjük olvassa el az utasításokat!

2 Fontos biztonsági figyelmeztetések 1. Olvassa el figyelmesen az utasításokat minden biztonsági és üzemeltetési utasítást be kell tartani üzemeltetés közben. 2. Őrizze meg az utasításokat később is szüksége lehet erre a leírásra. 3. Minden figyelmeztetést tartson szem előtt. 4. Kövesse az utasításokat 5. Ne használja a terméket víz közelében például zuhanyzó, mosó- vagy mosogatógép vagy medence mellett, illetve nedves, párás helyen. 6. Csak száraz ruhával tisztítsa mindig áramtalanítsa, mielőtt megtisztítja a terméket, s ne használjon folyékony tisztítószert. 7. Ne zárja el egyik szellőzőnyílást sem, s mindig a gyártó utasításai alapján helyezze üzembe a terméket a szellőzőnyílások a túlmelegedés elkerülésére szolgálnak, s a biztonságos és helyes működést biztosítják, ezért kérjük, ne üzemeltesse a terméket ágyon, heverőn, matracon vagy bármely más ilyen jellegű felületen. Ne üzemeltesse a készüléket körülzárt helyen pl. könyvespolc. 8. Ne üzemeltesse a terméket forró vagy meleg helyen pl. radiátorok, hősugárzók illetve bármely olyan berendezés mellett, ami hőt bocsát ki magából. 9. Óvja a vezetékeket ne gyalogoljanak rajta keresztül, illetve ne feszüljön se a fali csatlakozónál, se a monitornál. 10. Mindig a gyártó által hitelesített kiegészítőket használjon. 11. Csak olyan konzollal, tartóval vagy más egyéb rögzítő eszközzel használja, amely a gyártó által hitelesítve van. 12. Villámlás esetén áramtalanítsa a terméket, illetve akkor is, ha hosszabb ideig nincs használatban. 13. Minden meghibásodás esetén forduljon márkaszervizhez pl. a termék külső burkolata megsérül, a tápkábel megsérül, folyékony anyag kerül bele, eső vagy pára érte, vagy nem működik megfelelően.

Ne használja a terméket víz közelében például zuhanyzó, mosó- vagy mosogatógép vagy medence mellett, illetve nedves, párás helyen. 6.

3 Vezérlőpanel Elölnézet Oldalnézet Hátulnézet 1 Menü 13 Video1 2 Balra 14 Video2 3 Jobbra 15 Video1 4 Fel 16 Video2 5 Le 17 S-Video 6 Video1 18 Audio V1 7 Video2 19 Audio V2 8 S-Video 20 Audio S-Video bement 9 Under scan 21 Audi V1 10 Bekapcsoló gomb 11 Állapotjelző LED 12 AC bement 22 Audio V2 23 Audi S- Video

V1 7 Video2 19 Audio V2 8 S-Video 20 Audio S-Video bement 9 Under scan 21

4 Vezérlőgombok és funkcióik Menü gombok Nyomja meg a Menü gombot. A Fel és Le gombokkal tud opciót kiválasztani, s a Jobbra illetve Balra gombokkal tudja a kívánt értéket beállítani. Miután beállította pl. a kontrasztot, többször egymás után nyomja meg a menü gombot, míg a menü el nem tűnik. Kontraszt beállítás Állítsa a kontrasztot a kívánt szintre. Fényerősség beállítása Állítsa be a kívánt fényerősséget Ez az opció arra is jó, hogy kompenzálja a képernyőn látható fényerősség különbségeket. Szín beállítás Színek szaturációját tudjuk beállítani ezzel az opcióval. Élesség beállítása Képernyő élességének beállítására szolgál Színárnyalatok beállítása A színhőfok vagy színárnyalatok beállításához. Scan operation Mozgassa a kurzort a Fel/Le gombokkal, s lépjen a következő oldalra a Jobbra/Balra gombokkal. Lemágnesező funkció Mozgassa a kurzort a Fel/Le gombokkal, s lépjen a következő oldalra a Jobbra/Balra gombokkal. Amikor Jobbra/Balra gombot megnyomja, a lemágneseződés megtörténik. Gyári beállítások Mozgassa a kurzort a Fel/Le gombokkal, s lépjen a következő oldalra a Jobbra/Balra gombokkal. A Balra/Jobbra gomb megnyomásával visszaállítja az értékeket a gyári értékekre.

Fényerősség beállítása Állítsa be a kívánt fényerősséget Ez az opció arra is jó, hogy kompenzálja a képernyőn látható fényerősség különbségeket.

5 Vezérlők elhelyezkedése és működése 6. Video1 kapcsoló -használja ezt a kapcsolót, ha kamera csatlakozó van használatban. 7. Video1 kapcsoló -használja ezt a kapcsolót, ha kamera csatlakozó van használatban. 8. S-Video kapcsoló - kapcsolja S-VHS állásba, ha S-Video csatlakozó van használatban 9. Under scan - nyomja meg a gombot, s válassza ki a kívánt méretet az over illetve az under scan funkcióhoz 10. Bekapcsoló gomb 11. Állapotjelző LED 12. AC csatlakozás - használjon V AC, 50/60 Hz Video ki- és i csatlakozások - BNC csatlakozók arra az esetre vannak, hogy ha a video jelet több monitoron is meg szeretnénk jeleníteni. Használjon koax kábelt BNC véggel ezekhez a csatlakozókhoz. 17. S-Video csatlakozó - ha egy kamera vagy más külső forrás S-Video jelet sugároz, akkor közvetlenül ehhez a csatlakozóhoz csatlakoztassa Audio bementi és i csatlakozások - RCA kábellel kösse össze a kamera vagy a video megfelelő csatlakozóival.

Under scan - nyomja meg a gombot, s válassza ki a kívánt méretet az over illetve az under scan funkcióhoz 10. Bekapcsoló gomb 11. Állapotjelző LED 12.

6 Lehetséges csatlakoztatások - mielőtt bármit csatlakoztat, olvassa végig a leírást - áramtalanítsa a készüléket, mielőtt csatlakoztat egy berendezést VIDEO1 csatlakozás (használja a Video1 gombot) Video2 csatlakozás (használja a Video2 gombot) S-Video csatlakozás (használja az S-Video gombot)

berendezést VIDEO1 csatlakozás (használja a Video1 gombot) Video2

7 Specifikációk Képcső 14 képátló, Tápegység V AC, 50/60 Hz Áramfelvétel 45 Watt Rendszer PAL/NTSC Audio i teljesítmény 1.0 Watt Felbontás Középen: több, mint 450 sor Hangszóró 3 Watt, 70 mm x 40 mm Csatlakozások Video, szint/ impedencia: 1.0 Vpp/ 75Ω Video, szint/impedencia: 1.0 Vpp/ 75 Ω S-Video Audio, szint/impedencia: 0.3 Vrms/ 25KΩ felett Audio, szint/impedencia: 0.3 Vrms/4.7KΩ alatt Méretek 13.8 x 12.9 x mm x 328 mm x 371mm Súly 30.9 lb ( 14 kg) Működési hőmérséklet 0-40 C

0 Vpp/ 75Ω Video, szint/impedencia: 1.0 Vpp/ 75 Ω S-Video Audio, szint/impedencia: 0.
