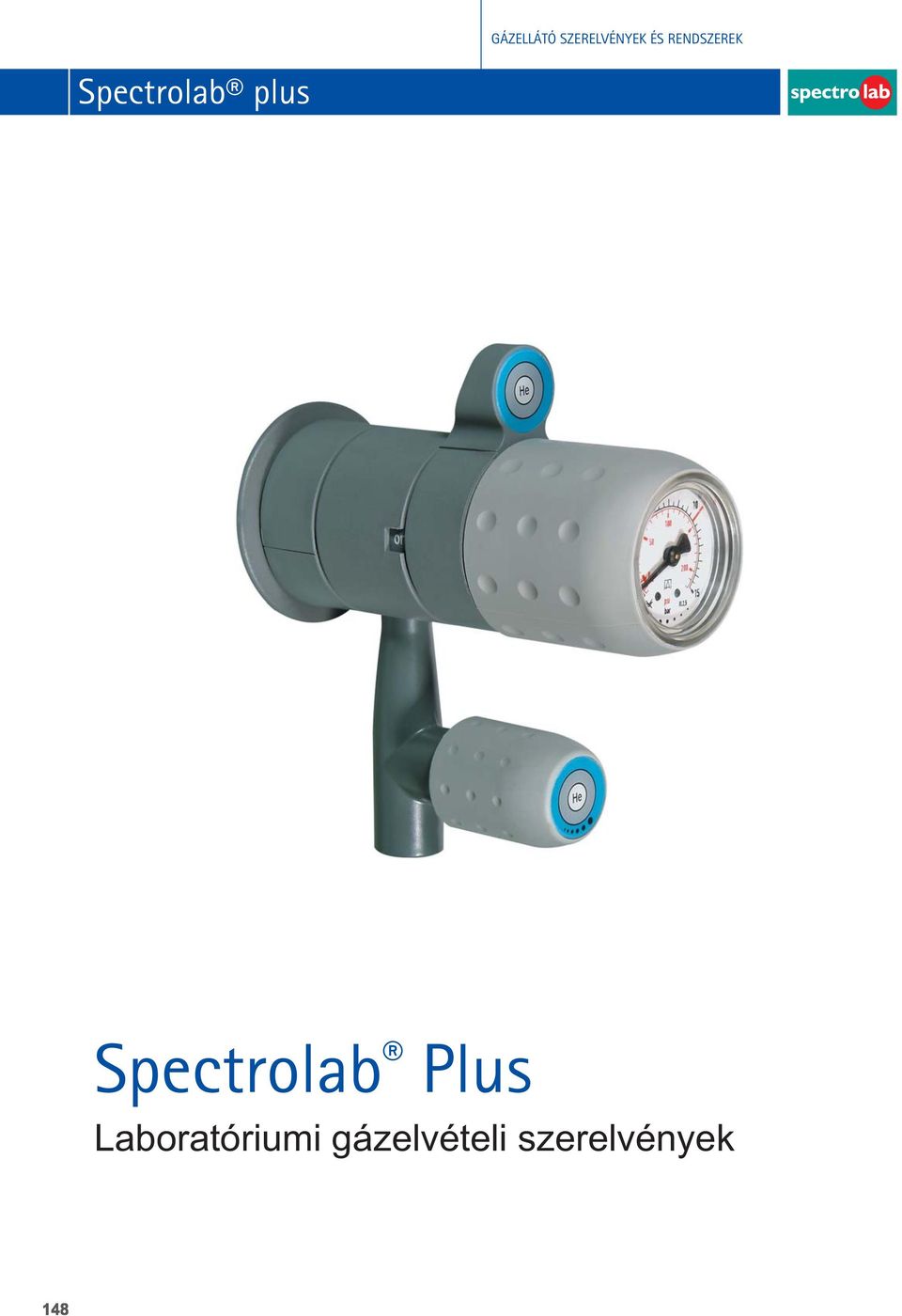

1 Spectrolab plus Spectrolab Plus Laboratóriumi gázelvételi szerelvények

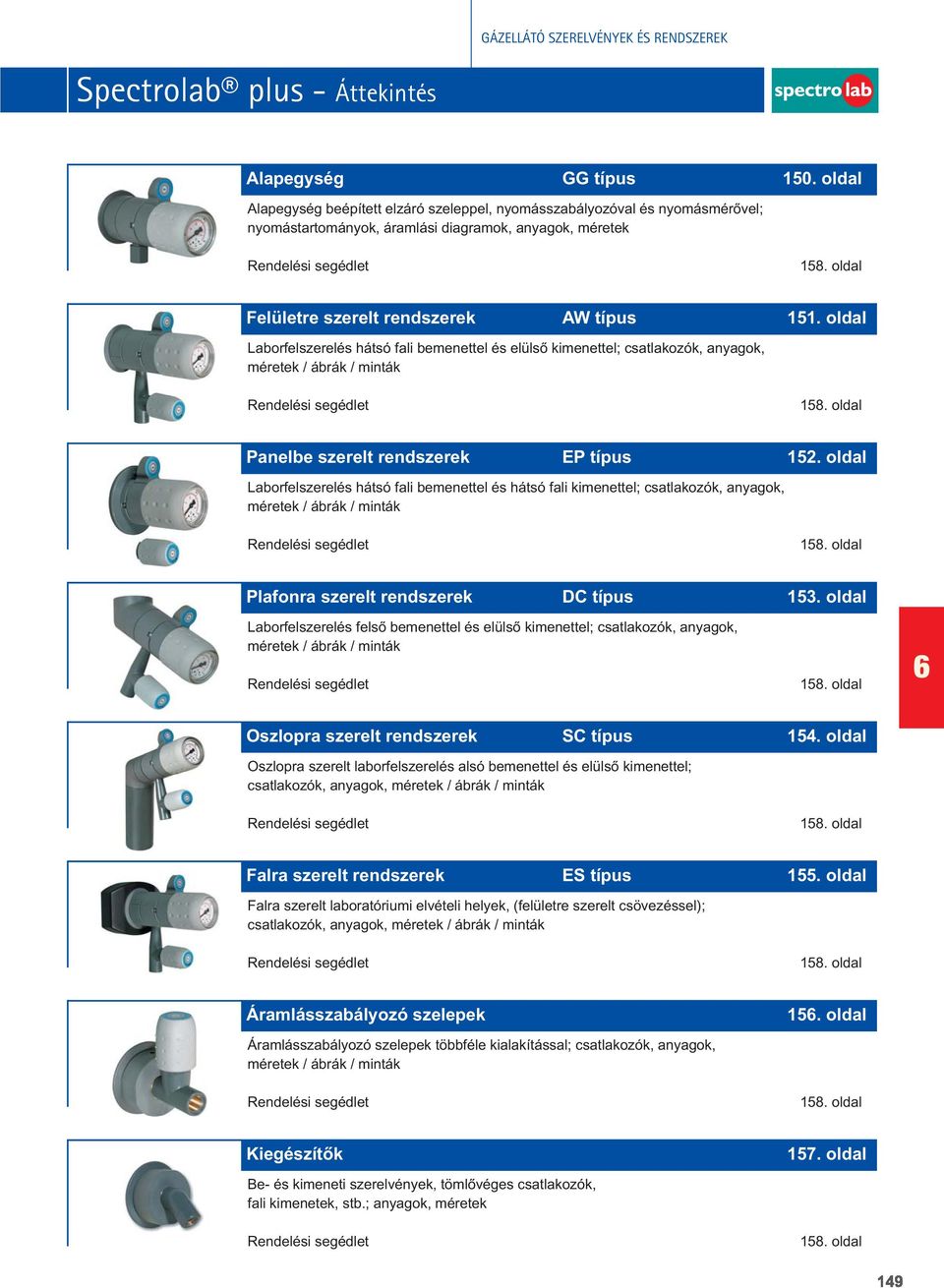

2 Spectrolab plus - Áttekintés Alapegység GG típus 5. oldal Alapegység beépített elzáró szeleppel, nyomásszabályozóval és nyomásmérôvel; nyomástartományok, áramlási diagramok, anyagok, méretek Felületre szerelt rendszerek AW típus 5. oldal Laborfelszerelés hátsó fali bemenettel és elülsô kimenettel; csatlakozók, anyagok, méretek / ábrák / minták Panelbe szerelt rendszerek EP típus 5. oldal Laborfelszerelés hátsó fali bemenettel és hátsó fali kimenettel; csatlakozók, anyagok, méretek / ábrák / minták Plafonra szerelt rendszerek DC típus 53. oldal Laborfelszerelés felsô bemenettel és elülsô kimenettel; csatlakozók, anyagok, méretek / ábrák / minták Oszlopra szerelt rendszerek SC típus 54. oldal Oszlopra szerelt laborfelszerelés alsó bemenettel és elülsô kimenettel; csatlakozók, anyagok, méretek / ábrák / minták Falra szerelt rendszerek ES típus 55. oldal Falra szerelt laboratóriumi elvételi helyek, (felületre szerelt csövezéssel); csatlakozók, anyagok, méretek / ábrák / minták Áramlásszabályozó szelepek 5. oldal Áramlásszabályozó szelepek többféle kialakítással; csatlakozók, anyagok, méretek / ábrák / minták Kiegészítôk 57. oldal Be- és kimeneti szerelvények, tömlôvéges csatlakozók, fali kimenetek, stb.; anyagok, méretek

3 psi bar Kl.,5 N GÁZELLÁTÓ SZERELVÉNYEK ÉS RENDSZEREK Spectrolab Plus - Alapegység GG típus psi Kl.,5 5 bar N on 5 Ø Alapegység sárgarézbôl, bar nyomásig, /4 NPT adapterrel /4-8NPT G3/8 RH-LH csatlakozó anya (az elejétôl a kimenet középpontjáig) N Reduktor- és szelepház: M55: sárgaréz E55: rozsdamentes acél 3L (.444) Membránok: Hastelloy C7 Egyéb, gázzal érintkezô részek: sárgaréz vagy rozsdamentes acél 3L (.444) Szelepszár: rozsdamentes acél 3L (.444) Szelepülék: PTFE Bevonat: polipropilén GF3 5 7 Lyukráta (külsô térbe): -8 bar l/s He 45 Nyomástartományok: 5 Belépô nyomás P (P max. bar): max. 4 bar (P > bar): max. bar N Maximális kilépô nyomás P :,5/5//5 bar Térfogatáram: lásd az áramlási diagramokat Tömeg (P max. bar): 7 g (rozsdamentes acél) 75 g (sárgaréz) (P > bar): 8 g (rozsdamentes acél) 85 g (sárgaréz) Csatlakozók Bemenet: G 3/8" LH Kimenet: /4" 8 NPT belsômenet A Spectrolab Plus rendszerek az elzárási, nyomásszabályozási és nyomásjelzési funkciókat egyesítik egy kompakt, ergonomikus egységben. A nyomásszabályozó membránérzékelôs, akár bar kilépô nyomáshoz is alkalmas, valamint dugattyúérzékelôs nagyobb kimeneti nyomásértékekhez. Kompakt felépítés - az acetonnak is ellenálló manométer biztonsági okokból a kézi szabályzóba van szerelve. A membrán-típusú elzáró szelep nyitott, illetve zárt állapotot vehet fel, és az állító gombon egy további nyitva/zárva jelzô található. Minden gázzal érintkezô alkatrészt speciális SPECTRO-CLEAN tisztítási eljárással kezelünk, majd magas hômérsékleten szárítjuk. Az eszközök átfogó tisztítási folyamatokon estek át, így ECD-alkalmazásokhoz is kompatibilisek. Minden terméket %-os héliumszivárgási tesztnek vetjük alá tömegspektrométer segítségével. Minden alkatrész mûanyag bevonatú, savas és lúgos oldatoknak ellenálló. Vezetéknyomás: P, bar Vezetéknyomás: P, bar Spectrolab Plus - Vezetéknyomás: P <_,5 bar,,4,,8,,4,,5,5,5 3 P=bar P=7bar P=4bar Áramlási sebesség: Q, m3/h O Spectrolab Plus - Vezetéknyomás: P <_ bar P=bar P=bar P=bar Áramlási sebesség: Q, m3/h O Vezetéknyomás: P, bar Vezetéknyomás: P, bar 4,5 5 3,5 4,5 3,5 Spectrolab Plus - Vezetéknyomás: P <_ 5 bar, P=bar P=8bar P=bar Áramlási sebesség: Q, m3/h O Spectrolab Plus - Vezetéknyomás: P <_ 5 bar P=bar P=45bar P=3bar Áramlási sebesség: Q, m3/h O

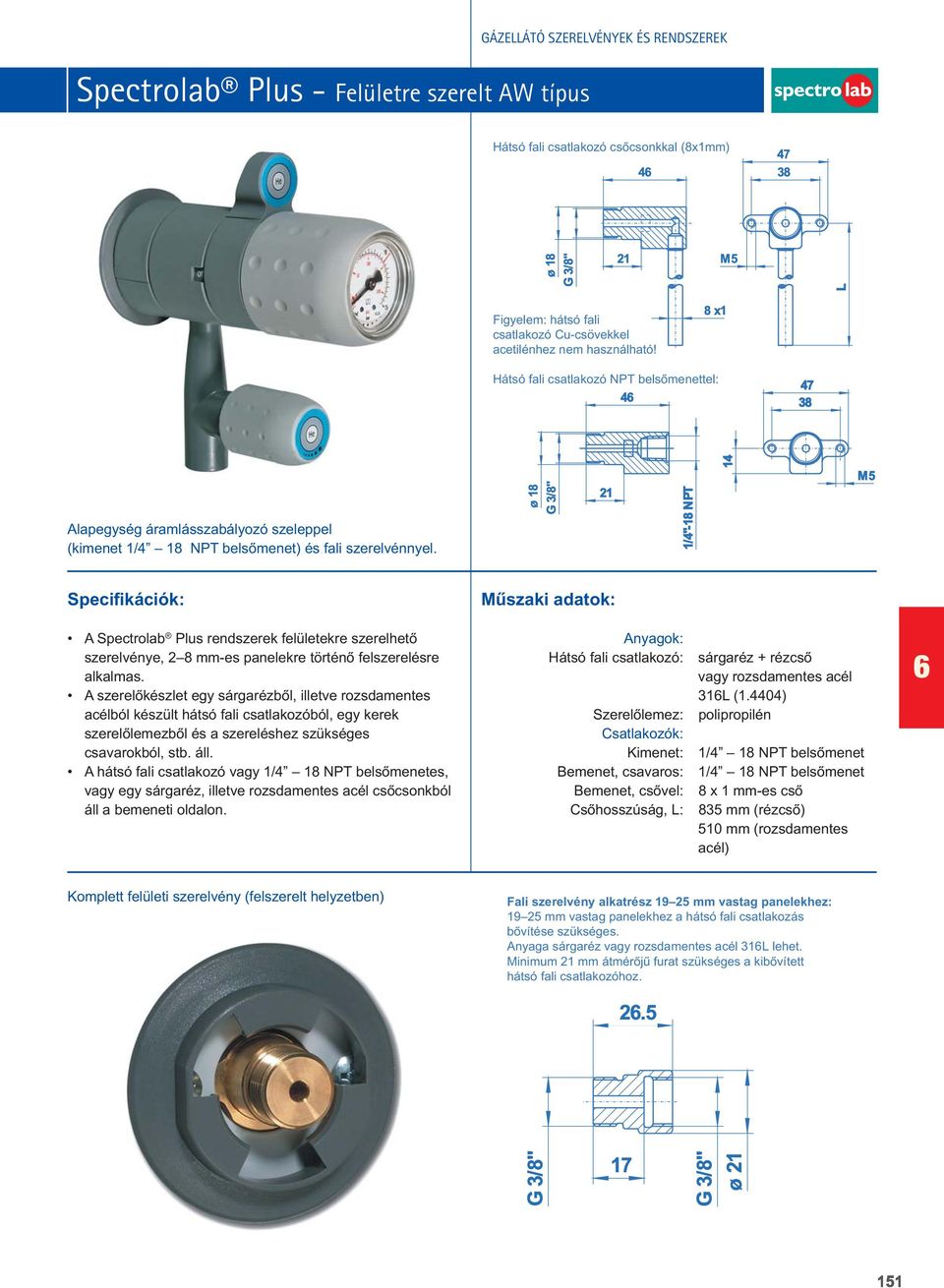

4 Spectrolab Plus - Felületre szerelt AW típus Hátsó fali csatlakozó csôcsonkkal (8xmm) Figyelem: hátsó fali csatlakozó Cu-csövekkel acetilénhez nem használható! Hátsó fali csatlakozó NPT belsômenettel: Alapegység áramlásszabályozó szeleppel (kimenet /4 8 NPT belsômenet) és fali szerelvénnyel. A Spectrolab Plus rendszerek felületekre szerelhetô szerelvénye, 8 mm-es panelekre történô felszerelésre alkalmas. A szerelôkészlet egy sárgarézbôl, illetve rozsdamentes acélból készült hátsó fali csatlakozóból, egy kerek szerelôlemezbôl és a szereléshez szükséges csavarokból, stb. áll. A hátsó fali csatlakozó vagy /4 8 NPT belsômenetes, vagy egy sárgaréz, illetve rozsdamentes acél csôcsonkból áll a bemeneti oldalon. Hátsó fali csatlakozó: Szerelôlemez: Kimenet: Bemenet, csavaros: Bemenet, csôvel: Csôhosszúság, L: sárgaréz + rézcsô vagy rozsdamentes acél 3L (.444) polipropilén /4 8 NPT belsômenet /4 8 NPT belsômenet 8 x mm-es csô 835 mm (rézcsô) 5 mm (rozsdamentes acél) Komplett felületi szerelvény (felszerelt helyzetben) Fali szerelvény alkatrész 9 5 mm vastag panelekhez: 9 5 mm vastag panelekhez a hátsó fali csatlakozás bôvítése szükséges. Anyaga sárgaréz vagy rozsdamentes acél 3L lehet. Minimum mm átmérôjû furat szükséges a kibôvített hátsó fali csatlakozóhoz.

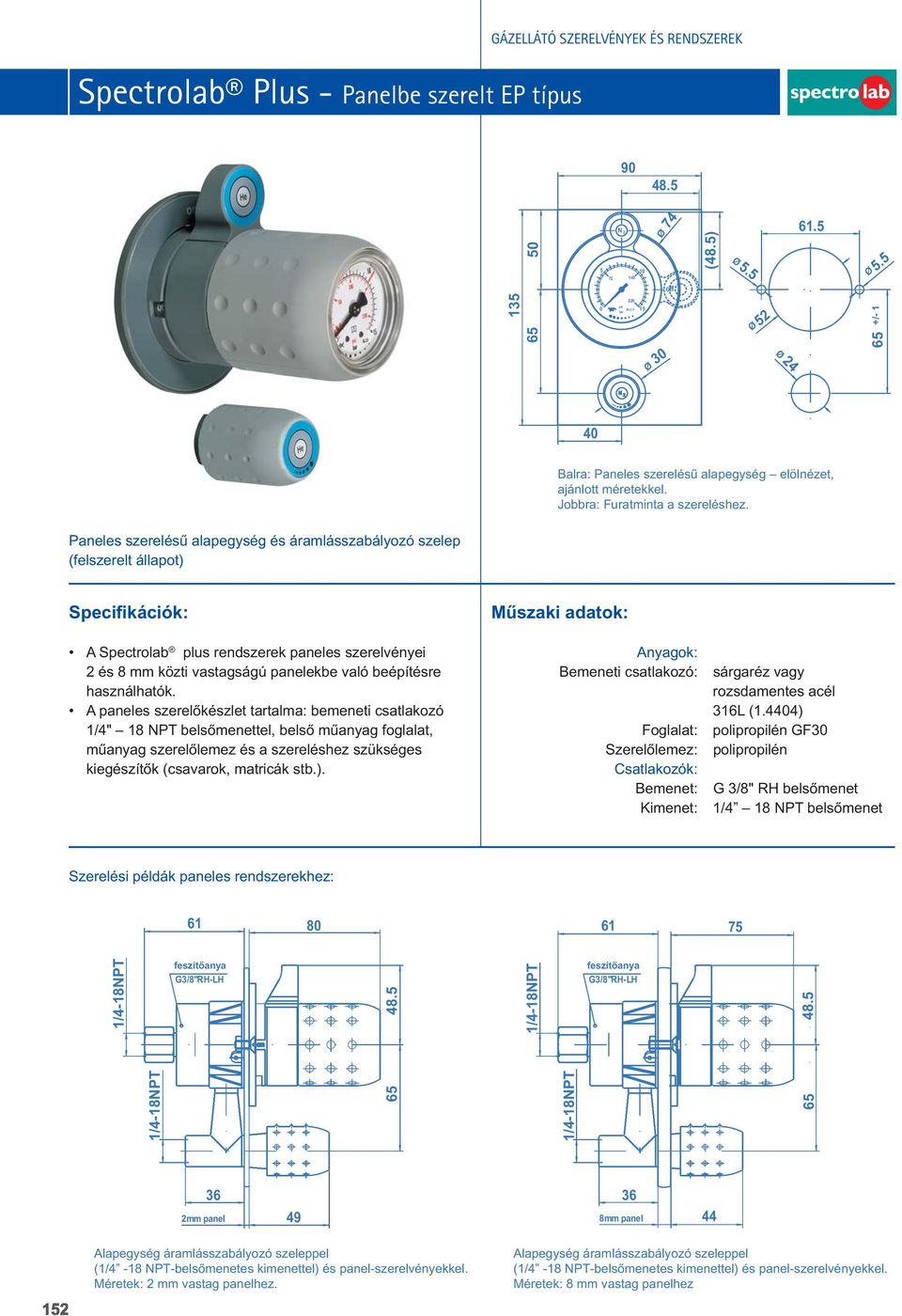

5 Spectrolab Plus - Panelbe szerelt EP típus N Ø 74 off (48.5) Ø Ø psi Kl.,5 5 bar Ø 3 Ø 5 Ø 4 5 +/- N 4 Balra: Paneles szerelésû alapegység elölnézet, ajánlott Nméretekkel. Jobbra: Furatminta a szereléshez. Paneles szerelésû alapegység és áramlásszabályozó szelep (felszerelt állapot) A Spectrolab plus rendszerek paneles szerelvényei és 8 mm közti vastagságú panelekbe való beépítésre használhatók. A paneles szerelôkészlet tartalma: bemeneti csatlakozó /4" 8 NPT belsômenettel, belsô mûanyag foglalat, mûanyag szerelôlemez és a szereléshez szükséges kiegészítôk (csavarok, matricák stb.). Bemeneti csatlakozó: Foglalat: Szerelôlemez: Bemenet: Kimenet: sárgaréz vagy rozsdamentes acél 3L (.444) polipropilén GF3 polipropilén G 3/8" RH belsômenet /4 8 NPT belsômenet Szerelési példák paneles rendszerekhez: 8 75 on /4-8NPT /4-8NPT feszítôanya G3/8"RH-LH on /4-8NPT /4-8NPT feszítôanya G3/8"RH-LH mm panel mm panel 44 Alapegység áramlásszabályozó szeleppel (/4-8 NPT-belsômenetes kimenettel) és panel-szerelvényekkel. Méretek: mm vastag panelhez. Alapegység áramlásszabályozó szeleppel (/4-8 NPT-belsômenetes kimenettel) és panel-szerelvényekkel. Méretek: 8 mm vastag panelhez

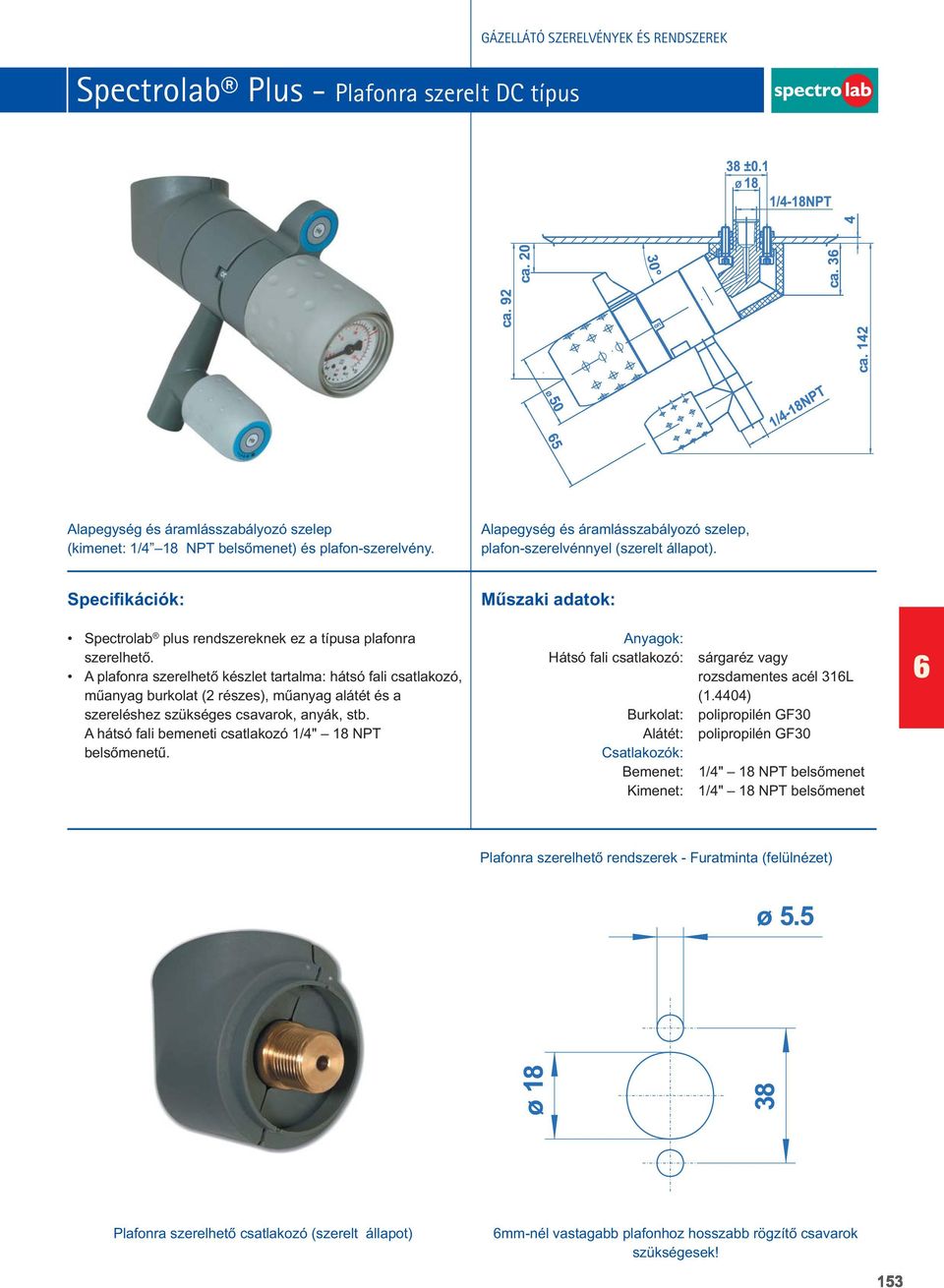

6 Spectrolab Plus - Plafonra szerelt DC típus Alapegység és áramlásszabályozó szelep (kimenet: /4 8 NPT belsômenet) és plafon-szerelvény. Alapegység és áramlásszabályozó szelep, plafon-szerelvénnyel (szerelt állapot). Spectrolab plus rendszereknek ez a típusa plafonra szerelhetô. A plafonra szerelhetô készlet tartalma: hátsó fali csatlakozó, mûanyag burkolat ( részes), mûanyag alátét és a szereléshez szükséges csavarok, anyák, stb. A hátsó fali bemeneti csatlakozó /4" 8 NPT belsômenetû. Hátsó fali csatlakozó: Burkolat: Alátét: Bemenet: Kimenet: sárgaréz vagy rozsdamentes acél 3L (.444) polipropilén GF3 polipropilén GF3 /4" 8 NPT belsômenet /4" 8 NPT belsômenet Plafonra szerelhetô rendszerek - Furatminta (felülnézet) Plafonra szerelhetô csatlakozó (szerelt állapot) mm-nél vastagabb plafonhoz hosszabb rögzítô csavarok szükségesek!

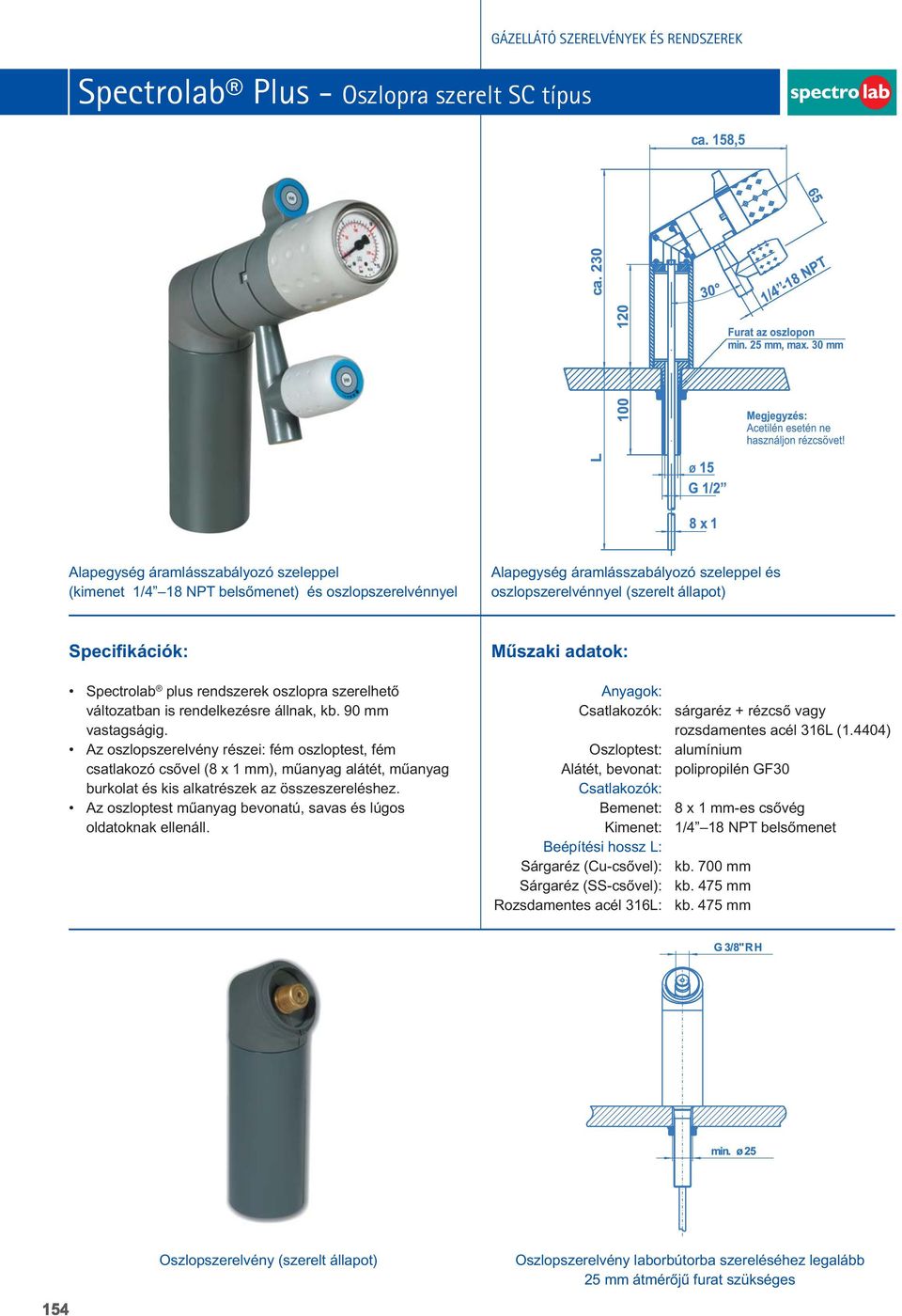

7 Spectrolab Plus - Oszlopra szerelt SC típus Alapegység áramlásszabályozó szeleppel (kimenet /4 8 NPT belsômenet) és oszlopszerelvénnyel Alapegység áramlásszabályozó szeleppel és oszlopszerelvénnyel (szerelt állapot) Spectrolab plus rendszerek oszlopra szerelhetô változatban is rendelkezésre állnak, kb. 9 mm vastagságig. Az oszlopszerelvény részei: fém oszloptest, fém csatlakozó csôvel (8 x mm), mûanyag alátét, mûanyag burkolat és kis alkatrészek az összeszereléshez. Az oszloptest mûanyag bevonatú, savas és lúgos oldatoknak ellenáll. Oszloptest: Alátét, bevonat: Bemenet: Kimenet: Beépítési hossz L: Sárgaréz (Cu-csôvel): Sárgaréz (SS-csôvel): Rozsdamentes acél 3L: sárgaréz + rézcsô vagy rozsdamentes acél 3L (.444) alumínium polipropilén GF3 8 x mm-es csôvég /4 8 NPT belsômenet kb. 7 mm kb. 475 mm kb. 475 mm Oszlopszerelvény (szerelt állapot) Oszlopszerelvény laborbútorba szereléséhez legalább 5 mm átmérôjû furat szükséges

8 Spectrolab Plus - falra szerelt ES típus Alapegység golyós-típusú nyomásszabályozó szeleppel (kimenet: /4 8 NPT belsômenet), fali szerelvénnyel és bemeneti szerelvénnyel Spectrolab plus rendszerek fali szerelvényei felületre szerelt csôrendszerekhez használatosak. A fali szerelvény tartalma: mûanyag falburkolat, mûanyag térközburkolat, kis alkatrészek (csavarok, alátétek) az összeszereléshez és fali csatlakozó a gázvezeték és a Spectrolab plus eszköz összekötéséhez. Fali csatlakozó: Faltakaró burkolat: Térközburkolat: Bemenet: Kimenet: sárgaréz vagy rozsdamentes acél 3L (.444) polipropilén polipropilén /4 8 NPT belsômenet /4 8 NPT belsômenet Példa elvételi helyre Fali bemeneti szerelvény Alapegység kimeneti csatlakozóval (/8 7 külsômenet és /4 8 NPT belsômenet), fali szerelvénnyel és bemeneti szerelvénnyel

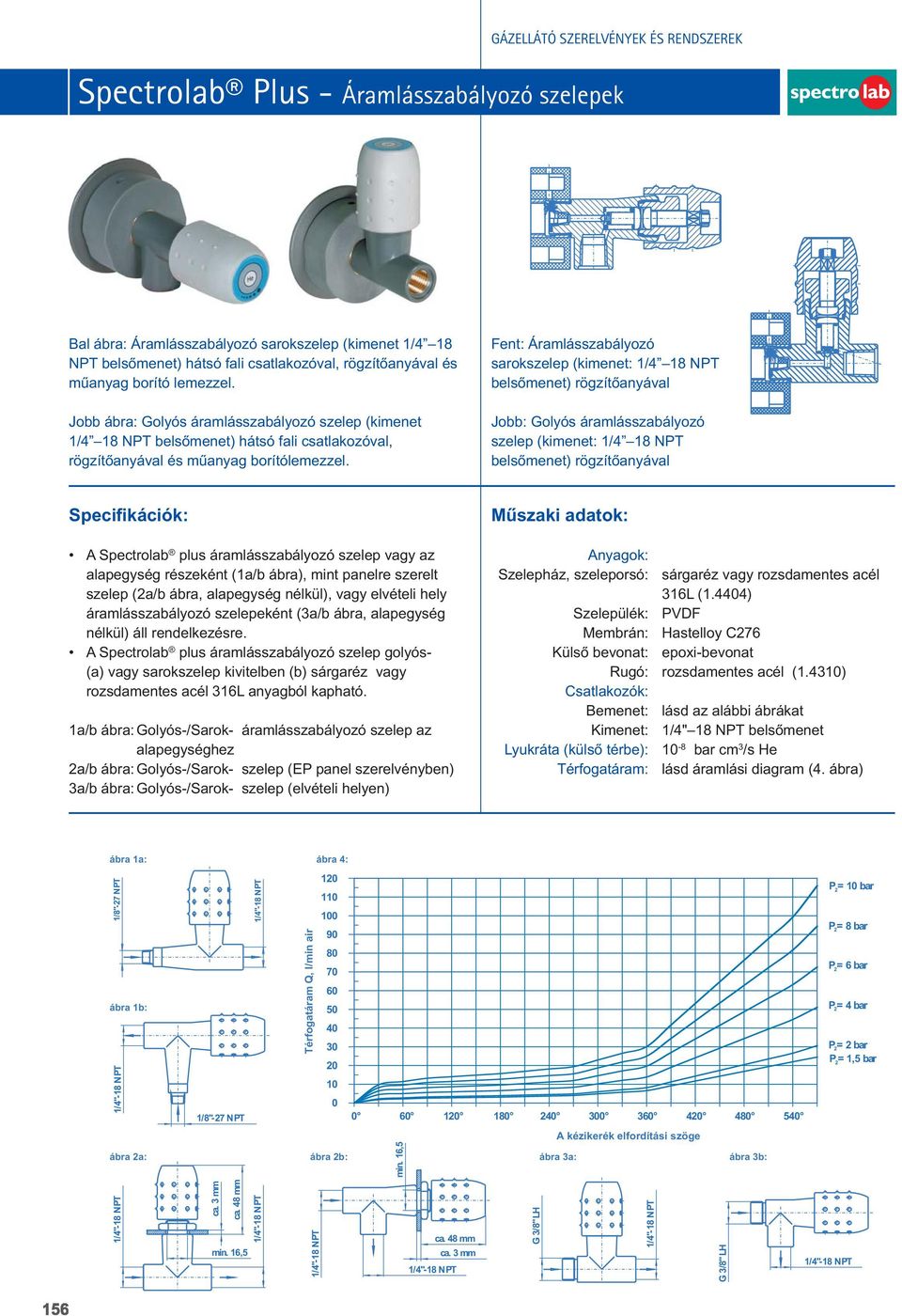

9 Spectrolab Plus - Áramlásszabályozó szelepek Bal ábra: Áramlásszabályozó sarokszelep (kimenet /4 8 NPT belsômenet) hátsó fali csatlakozóval, rögzítôanyával és mûanyag borító lemezzel. Jobb ábra: Golyós áramlásszabályozó szelep (kimenet /4 8 NPT belsômenet) hátsó fali csatlakozóval, rögzítôanyával és mûanyag borítólemezzel. Fent: Áramlásszabályozó sarokszelep (kimenet: /4 8 NPT belsômenet) rögzítôanyával Jobb: Golyós áramlásszabályozó szelep (kimenet: /4 8 NPT belsômenet) rögzítôanyával A Spectrolab plus áramlásszabályozó szelep vagy az alapegység részeként (a/b ábra), mint panelre szerelt szelep (a/b ábra, alapegység nélkül), vagy elvételi hely áramlásszabályozó szelepeként (3a/b ábra, alapegység nélkül) áll rendelkezésre. A Spectrolab plus áramlásszabályozó szelep golyós- (a) vagy sarokszelep kivitelben (b) sárgaréz vagy rozsdamentes acél 3L anyagból kapható. a/b ábra: Golyós-/Sarok- áramlásszabályozó szelep az alapegységhez a/b ábra: Golyós-/Sarok- szelep (EP panel szerelvényben) 3a/b ábra: Golyós-/Sarok- szelep (elvételi helyen) Szelepház, szeleporsó: sárgaréz vagy rozsdamentes acél 3L (.444) Szelepülék: PVDF Membrán: Hastelloy C7 Külsô bevonat: epoxi-bevonat Rugó: rozsdamentes acél (.43) Bemenet: lásd az alábbi ábrákat Kimenet: /4" 8 NPT belsômenet Lyukráta (külsô térbe): -8 bar cm 3 /s He Térfogatáram: lásd áramlási diagram (4. ábra) ábra a: ábra 4: /8"-7 NPT ábra b: /8"-7 NPT Térfogatáram Q, l/min air min.,5 A kézikerék elfordítási szöge ábra a: ábra b: ábra 3a: ábra 3b: P=bar P=8bar P=bar P=4bar P=bar P=,5bar ca. 3 mm ca.48 mm min.,5 ca. 48 mm ca. 3 mm G3/8"LH /4"-8NPT G3/8"LH

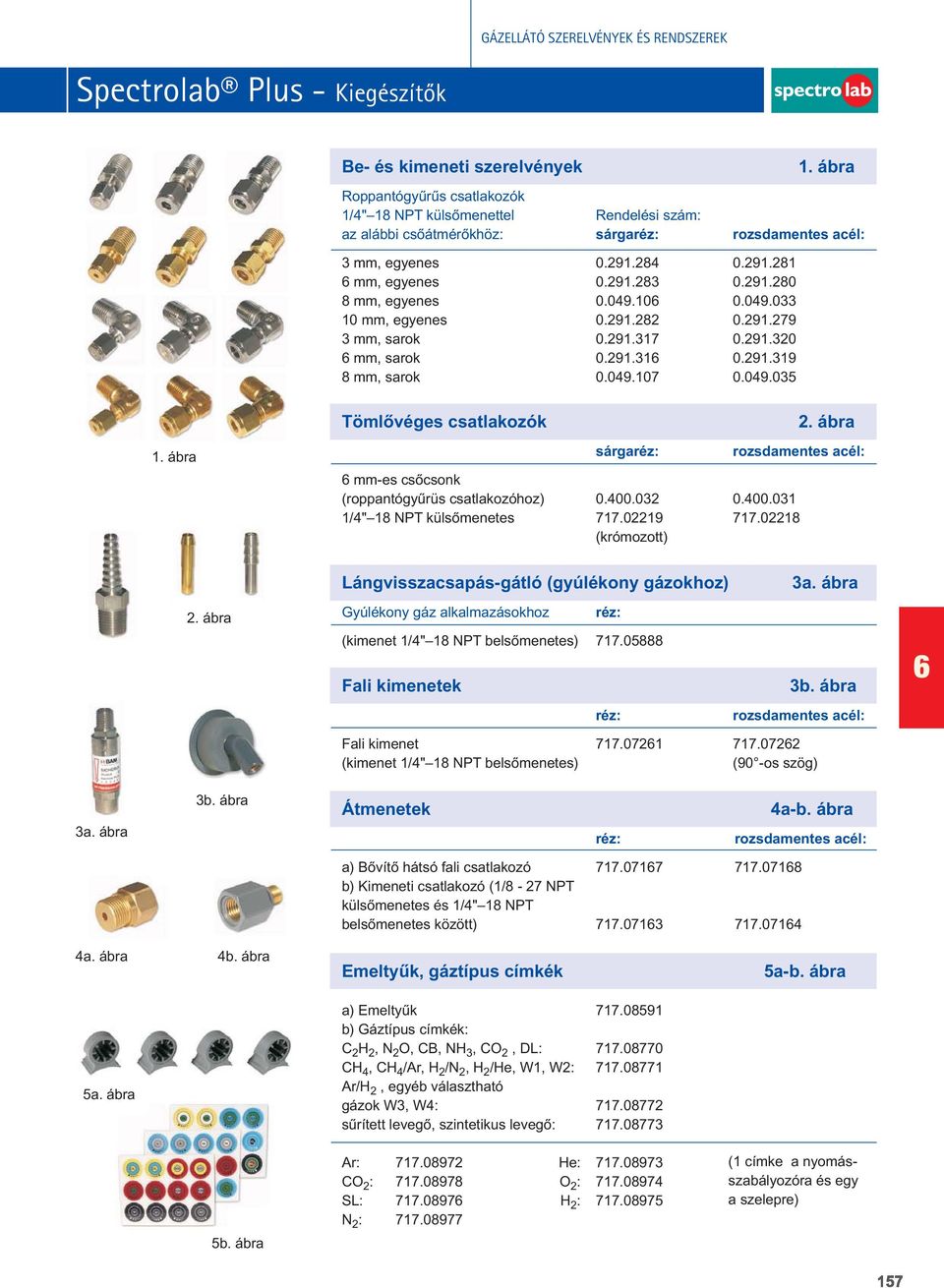

10 Spectrolab Plus - Kiegészítôk Be- és kimeneti szerelvények. ábra Roppantógyûrûs csatlakozók /4" 8 NPT külsômenettel Rendelési szám: az alábbi csôátmérôkhöz: sárgaréz: rozsdamentes acél: 3 mm, egyenes mm, egyenes mm, egyenes mm, egyenes mm, sarok mm, sarok mm, sarok ábra Tömlôvéges csatlakozók sárgaréz:. ábra rozsdamentes acél: mm-es csôcsonk (roppantógyûrüs csatlakozóhoz) /4" 8 NPT külsômenetes (krómozott). ábra Lángvisszacsapás-gátló (gyúlékony gázokhoz) Gyúlékony gáz alkalmazásokhoz réz: (kimenet /4" 8 NPT belsômenetes) Fali kimenetek réz: 3a. ábra 3b. ábra rozsdamentes acél: Fali kimenet (kimenet /4" 8 NPT belsômenetes) (9 -os szög) 3a. ábra 3b. ábra Átmenetek réz: 4a-b. ábra rozsdamentes acél: a) Bôvítô hátsó fali csatlakozó b) Kimeneti csatlakozó (/8-7 NPT külsômenetes és /4" 8 NPT belsômenetes között) a. ábra 4b. ábra Emeltyûk, gáztípus címkék 5a-b. ábra 5a. ábra a) Emeltyûk b) Gáztípus címkék: C H, N O, CB, NH 3, CO, DL: CH 4, CH 4 /Ar, H /N, H /He, W, W: Ar/H, egyéb választható gázok W3, W4: sûrített levegô, szintetikus levegô: Ar: He: CO : O : SL: H : N : ( címke a nyomásszabályozóra és egy a szelepre) 5b. ábra

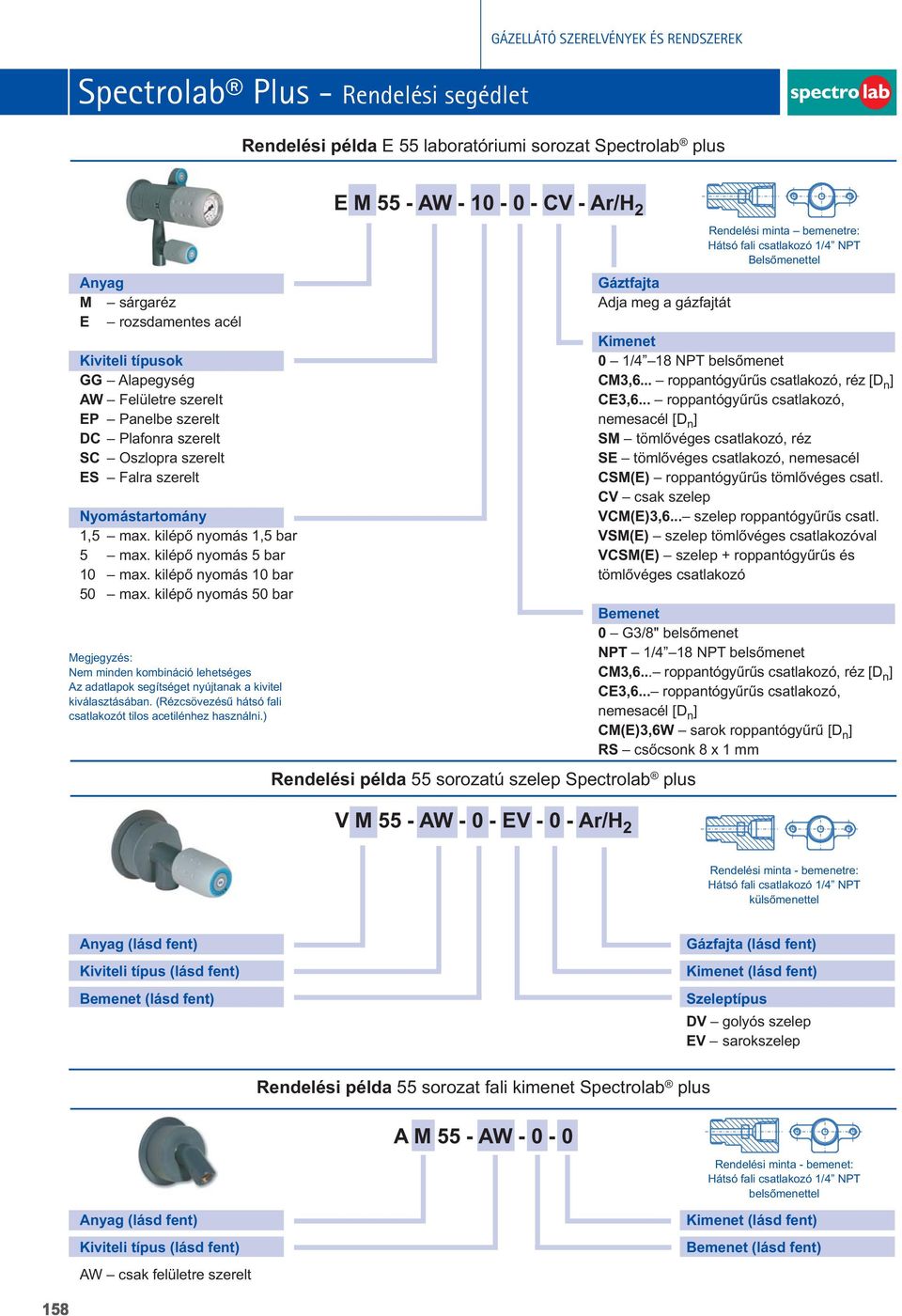

11 Spectrolab Plus - Rendelési példa E 55 laboratóriumi sorozat Spectrolab plus Anyag M sárgaréz E rozsdamentes acél Kiviteli típusok GG Alapegység AW Felületre szerelt EP Panelbe szerelt DC Plafonra szerelt SC Oszlopra szerelt ES Falra szerelt Nyomástartomány,5 max. kilépô nyomás,5 bar 5 max. kilépô nyomás 5 bar max. kilépô nyomás bar 5 max. kilépô nyomás 5 bar Megjegyzés: Nem minden kombináció lehetséges Az adatlapok segítséget nyújtanak a kivitel kiválasztásában. (Rézcsövezésû hátsó fali csatlakozót tilos acetilénhez használni.) E M 55 - AW CV - Ar/H Gáztfajta Adja meg a gázfajtát Rendelési példa 55 sorozatú szelep Spectrolab plus Rendelési minta bemenetre: Hátsó fali csatlakozó /4 NPT Belsômenettel Kimenet /4 8 NPT belsômenet CM3,... roppantógyûrûs csatlakozó, réz [D n ] CE3,... roppantógyûrûs csatlakozó, nemesacél [D n ] SM tömlôvéges csatlakozó, réz SE tömlôvéges csatlakozó, nemesacél CSM(E) roppantógyûrûs tömlôvéges csatl. CV csak szelep VCM(E)3,... szelep roppantógyûrûs csatl. VSM(E) szelep tömlôvéges csatlakozóval VCSM(E) szelep + roppantógyûrûs és tömlôvéges csatlakozó Bemenet G3/8" belsômenet NPT /4 8 NPT belsômenet CM3,... roppantógyûrûs csatlakozó, réz [D n ] CE3,... roppantógyûrûs csatlakozó, nemesacél [D n ] CM(E)3,W sarok roppantógyûrû [D n ] RS csôcsonk 8 x mm V M 55 - AW - - EV - - Ar/H Rendelési minta - bemenetre: Hátsó fali csatlakozó /4 NPT külsômenettel Anyag (lásd fent) Kiviteli típus (lásd fent) Bemenet (lásd fent) Gázfajta (lásd fent) Kimenet (lásd fent) Szeleptípus DV golyós szelep EV sarokszelep Rendelési példa 55 sorozat fali kimenet Spectrolab plus A M 55 - AW - - Rendelési minta - bemenet: Hátsó fali csatlakozó /4 NPT belsômenettel Anyag (lásd fent) Kiviteli típus (lásd fent) AW csak felületre szerelt Kimenet (lásd fent) Bemenet (lásd fent)
