1 Befúvó és befúvó-elszívó légkezelő berendezések OPTIMA vezérlőegységei VS CG OPTIMA VS CG OPTIMA SUP VS CG OPTIMA SUP-EXH Kezelési és Karbantartási útmutató DTR-CG OPTIMA - ver 2.0 ( )
2 A kapcsolószekrények a következő EN szabványok szerint készültek: EN ; EN ; EN ; EN ; EN

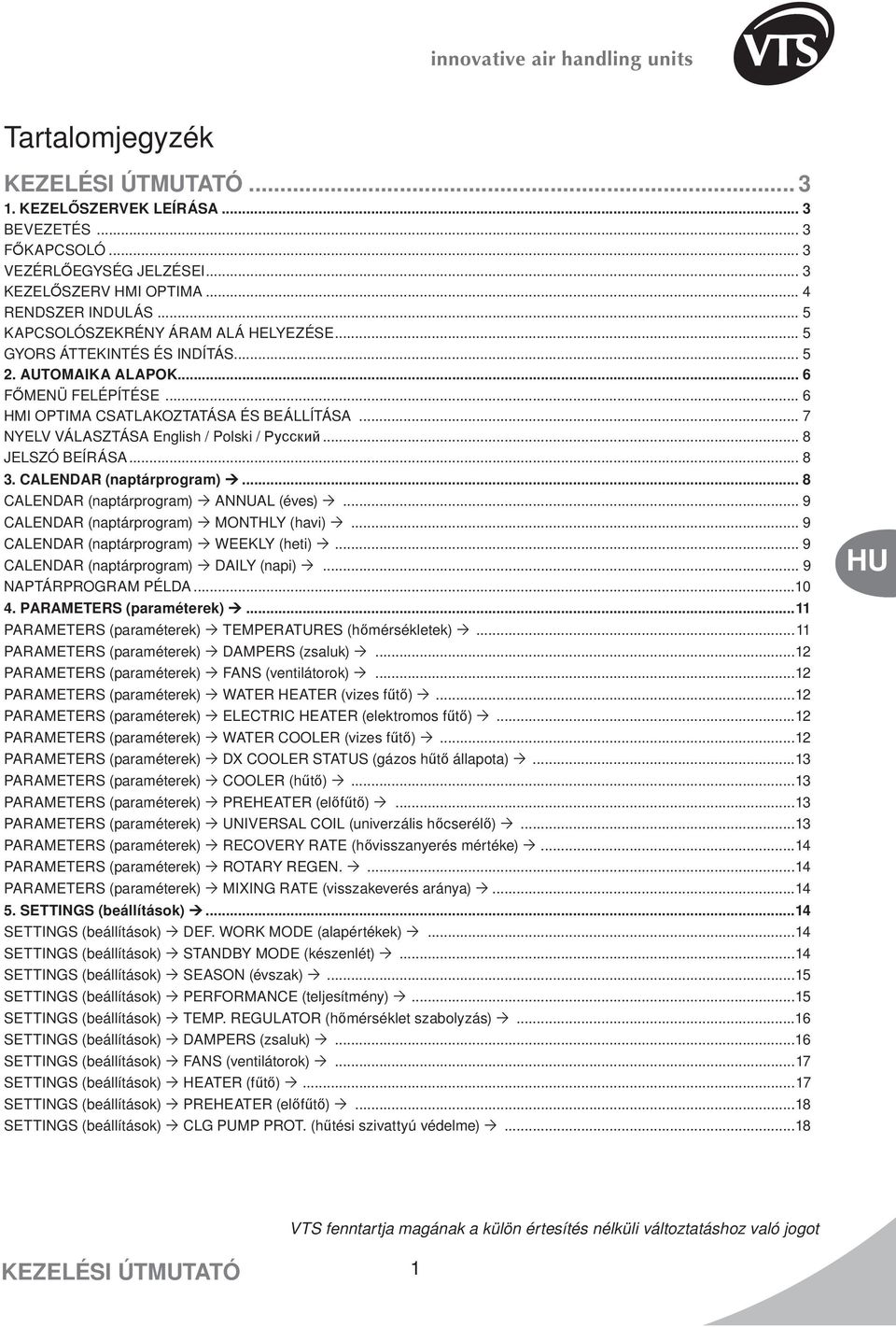

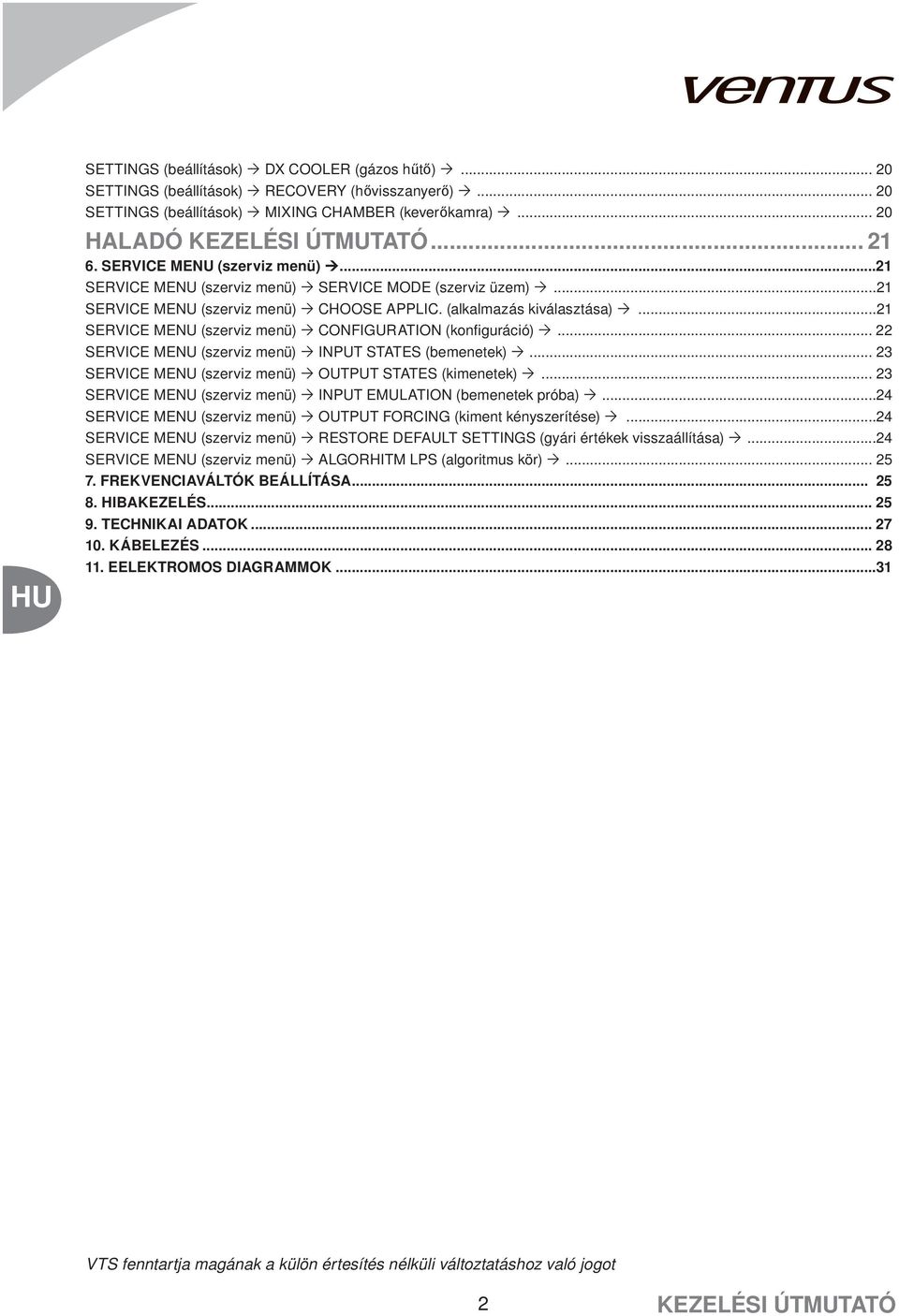

3 Tartalomjegyzék KEZELÉSI ÚTMUTATÓ KEZELŐSZERVEK LEÍRÁSA... 3 BEVEZETÉS... 3 FŐKAPCSOLÓ... 3 VEZÉRLŐEGYSÉG JELZÉSEI... 3 KEZELŐSZERV HMI OPTIMA... 4 RENDSZER INDULÁS... 5 KAPCSOLÓSZEKRÉNY ÁRAM ALÁ HELYEZÉSE... 5 GYORS ÁTTEKINTÉS ÉS INDÍTÁS AUTOMAIKA ALAPOK... 6 FŐMENÜ FELÉPÍTÉSE... 6 HMI OPTIMA CSATLAKOZTATÁSA ÉS BEÁLLÍTÁSA... 7 NYELV VÁLASZTÁSA English / Polski / Русский... 8 JELSZÓ BEÍRÁSA CALENDAR (naptárprogram)... 8 CALENDAR (naptárprogram) ANNUAL (éves)... 9 CALENDAR (naptárprogram) MONTHLY (havi)... 9 CALENDAR (naptárprogram) WEEKLY (heti)... 9 CALENDAR (naptárprogram) DAILY (napi)... 9 NAPTÁRPROGRAM PÉLDA PARAMETERS (paraméterek)...11 PARAMETERS (paraméterek) TEMPERATURES (hőmérsékletek)...11 PARAMETERS (paraméterek) DAMPERS (zsaluk)...12 PARAMETERS (paraméterek) FANS (ventilátorok)...12 PARAMETERS (paraméterek) WATER HEATER (vizes fűtő)...12 PARAMETERS (paraméterek) ELECTRIC HEATER (elektromos fűtő)...12 PARAMETERS (paraméterek) WATER COOLER (vizes fűtő)...12 PARAMETERS (paraméterek) DX COOLER STATUS (gázos hűtő állapota)...13 PARAMETERS (paraméterek) COOLER (hűtő)...13 PARAMETERS (paraméterek) PREHEATER (előfűtő)...13 PARAMETERS (paraméterek) UNIVERSAL COIL (univerzális hőcserélő)...13 PARAMETERS (paraméterek) RECOVERY RATE (hővisszanyerés mértéke)...14 PARAMETERS (paraméterek) ROTARY REGEN PARAMETERS (paraméterek) MIXING RATE (visszakeverés aránya) SETTINGS (beállítások)...14 SETTINGS (beállítások) DEF. WORK MODE (alapértékek)...14 SETTINGS (beállítások) STANDBY MODE (készenlét)...14 SETTINGS (beállítások) SEASON (évszak)...15 SETTINGS (beállítások) PERFORMANCE (teljesítmény)...15 SETTINGS (beállítások) TEMP. REGULATOR (hőmérséklet szabolyzás)...16 SETTINGS (beállítások) DAMPERS (zsaluk)...16 SETTINGS (beállítások) FANS (ventilátorok)...17 SETTINGS (beállítások) HEATER (fűtő)...17 SETTINGS (beállítások) PREHEATER (előfűtő)...18 SETTINGS (beállítások) CLG PUMP PROT. (hűtési szivattyú védelme)...18 KEZELÉSI ÚTMUTATÓ 1
4 SETTINGS (beállítások) DX COOLER (gázos hűtő) SETTINGS (beállítások) RECOVERY (hővisszanyerő) SETTINGS (beállítások) MIXING CHAMBER (keverőkamra) HALADÓ KEZELÉSI ÚTMUTATÓ SERVICE MENU (szerviz menü)...21 SERVICE MENU (szerviz menü) SERVICE MODE (szerviz üzem)...21 SERVICE MENU (szerviz menü) CHOOSE APPLIC. (alkalmazás kiválasztása)...21 SERVICE MENU (szerviz menü) CONFIGURATION (konfiguráció) SERVICE MENU (szerviz menü) INPUT STATES (bemenetek) SERVICE MENU (szerviz menü) OUTPUT STATES (kimenetek) SERVICE MENU (szerviz menü) INPUT EMULATION (bemenetek próba)...24 SERVICE MENU (szerviz menü) OUTPUT FORCING (kiment kényszerítése)...24 SERVICE MENU (szerviz menü) RESTORE DEFAULT SETTINGS (gyári értékek visszaállítása)...24 SERVICE MENU (szerviz menü) ALGORHITM LPS (algoritmus kör) FREKVENCIAVÁLTÓK BEÁLLÍTÁSA HIBAKEZELÉS TECHNIKAI ADATOK KÁBELEZÉS EELEKTROMOS DIAGRAMMOK KEZELÉSI ÚTMUTATÓ

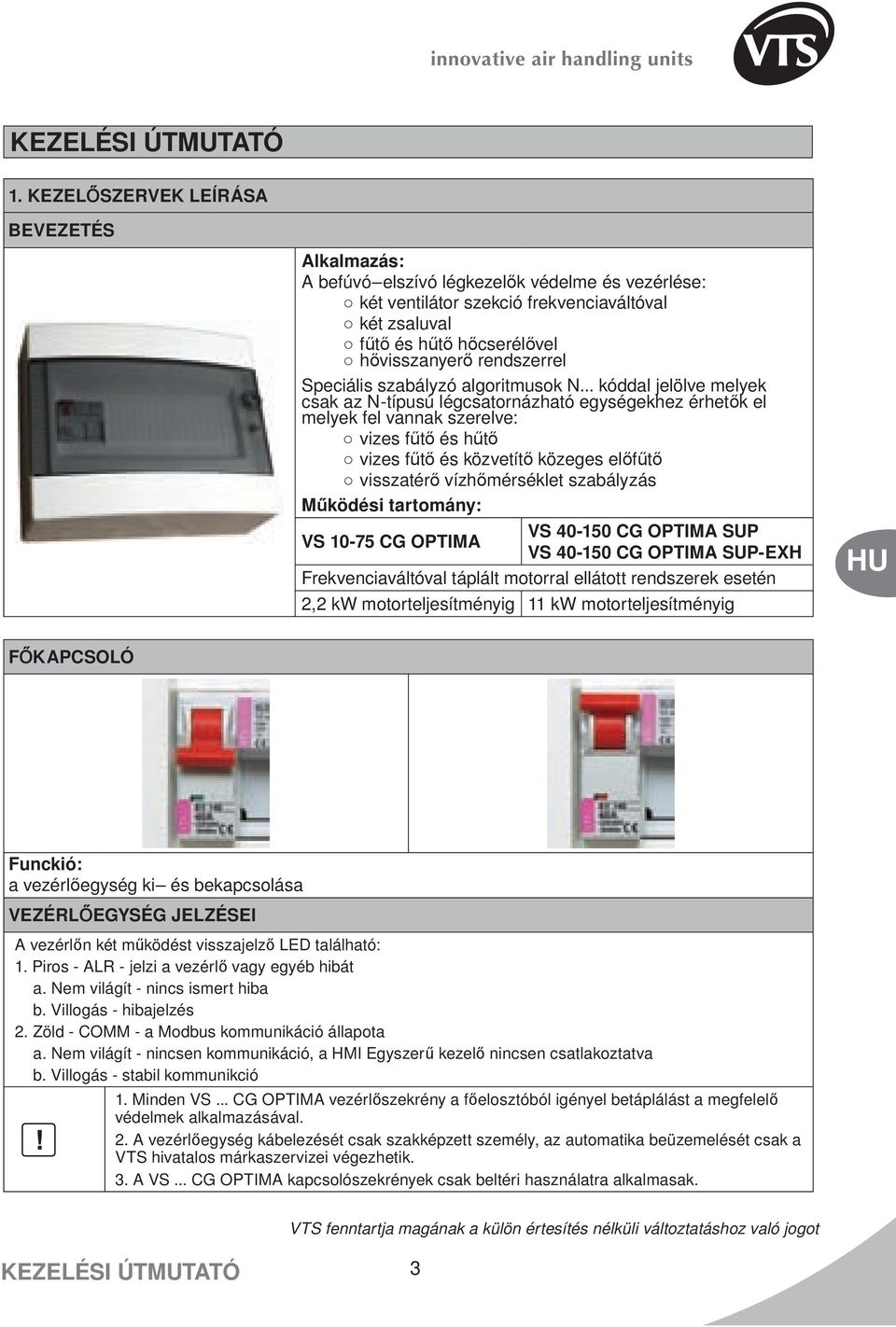

5 KEZELÉSI ÚTMUTATÓ 1. KEZELŐSZERVEK LEÍRÁSA BEVEZETÉS Alkalmazás: A befúvó elszívó légkezelők védelme és vezérlése: két ventilátor szekció frekvenciaváltóval két zsaluval fűtő és hűtő hőcserélővel hővisszanyerő rendszerrel Speciális szabályzó algoritmusok N... kóddal jelölve melyek csak az N-típusú légcsatornázható egységekhez érhetők el melyek fel vannak szerelve: vizes fűtő és hűtő vizes fűtő és közvetítő közeges előfűtő visszatérő vízhőmérséklet szabályzás Működési tartomány: VS CG OPTIMA SUP VS CG OPTIMA VS CG OPTIMA SUP-EXH Frekvenciaváltóval táplált motorral ellátott rendszerek esetén 2,2 kw motorteljesítményig 11 kw motorteljesítményig FŐKAPCSOLÓ Funckió: a vezérlőegység ki és bekapcsolása VEZÉRLŐEGYSÉG JELZÉSEI A vezérlőn két működést visszajelző LED található: 1. Piros - ALR - jelzi a vezérlő vagy egyéb hibát a. Nem világít - nincs ismert hiba b. Villogás - hibajelzés 2. Zöld - COMM - a Modbus kommunikáció állapota a. Nem világít - nincsen kommunikáció, a HMI Egyszerű kezelő nincsen csatlakoztatva b. Villogás - stabil kommunikció 1. Minden VS... CG OPTIMA vezérlőszekrény a főelosztóból igényel betáplálást a megfelelő védelmek alkalmazásával.! 2. A vezérlőegység kábelezését csak szakképzett személy, az automatika beüzemelését csak a VTS hivatalos márkaszervizei végezhetik. 3. A VS... CG OPTIMA kapcsolószekrények csak beltéri használatra alkalmasak. KEZELÉSI ÚTMUTATÓ 3

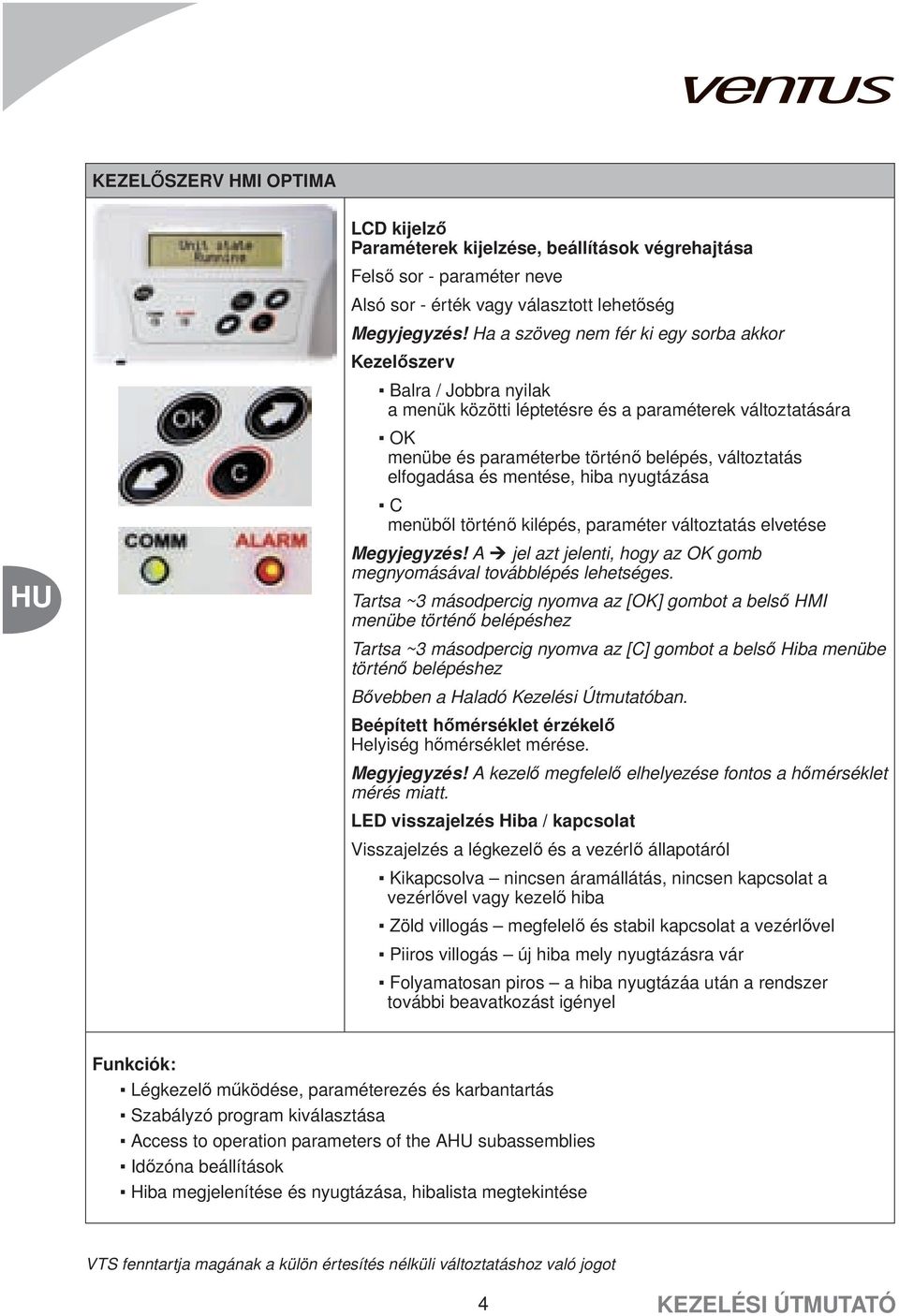

6 KEZELŐSZERV HMI OPTIMA LCD kijelző Paraméterek kijelzése, beállítások végrehajtása Felső sor - paraméter neve Alsó sor - érték vagy választott lehetőség Megyjegyzés! Ha a szöveg nem fér ki egy sorba akkor Kezelőszerv Balra / Jobbra nyilak a menük közötti léptetésre és a paraméterek változtatására OK menübe és paraméterbe történő belépés, változtatás elfogadása és mentése, hiba nyugtázása C menüből történő kilépés, paraméter változtatás elvetése Megyjegyzés! A jel azt jelenti, hogy az OK gomb megnyomásával továbblépés lehetséges. Tartsa ~3 másodpercig nyomva az [OK] gombot a belső HMI menübe történő belépéshez Tartsa ~3 másodpercig nyomva az [C] gombot a belső Hiba menübe történő belépéshez Bővebben a Haladó Kezelési Útmutatóban. Beépített hőmérséklet érzékelő Helyiség hőmérséklet mérése. Megyjegyzés! A kezelő megfelelő elhelyezése fontos a hőmérséklet mérés miatt. LED visszajelzés Hiba / kapcsolat Visszajelzés a légkezelő és a vezérlő állapotáról Kikapcsolva nincsen áramállátás, nincsen kapcsolat a vezérlővel vagy kezelő hiba Zöld villogás megfelelő és stabil kapcsolat a vezérlővel Piiros villogás új hiba mely nyugtázásra vár Folyamatosan piros a hiba nyugtázáa után a rendszer további beavatkozást igényel Funkciók: Légkezelő működése, paraméterezés és karbantartás Szabályzó program kiválasztása Access to operation parameters of the A subassemblies Időzóna beállítások Hiba megjelenítése és nyugtázása, hibalista megtekintése 4 KEZELÉSI ÚTMUTATÓ

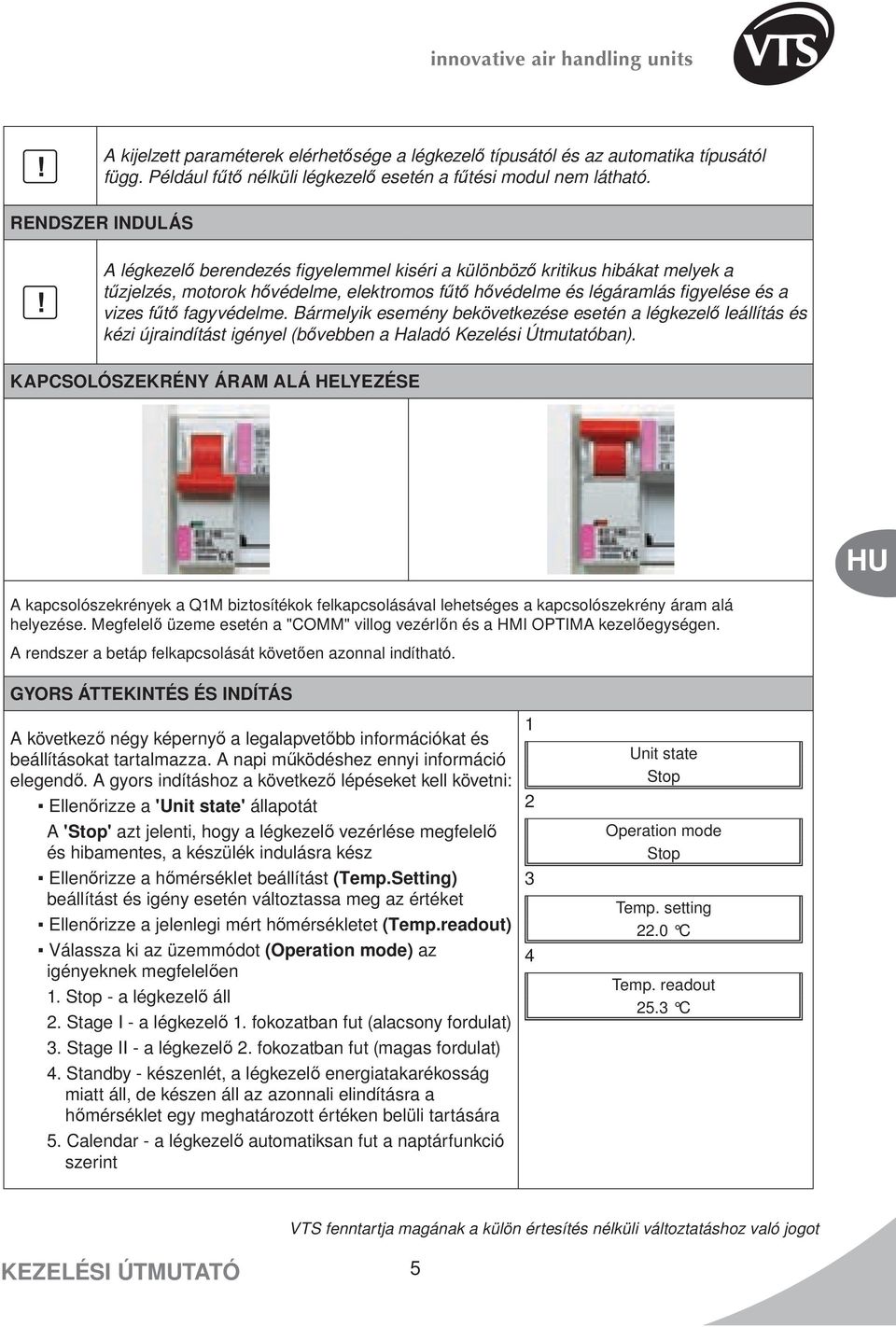

7 ! A kijelzett paraméterek elérhetősége a légkezelő típusától és az automatika típusától függ. Például fűtő nélküli légkezelő esetén a fűtési modul nem látható. RENDSZER INDULÁS! A légkezelő berendezés figyelemmel kiséri a különböző kritikus hibákat melyek a tűzjelzés, motorok hővédelme, elektromos fűtő hővédelme és légáramlás figyelése és a vizes fűtő fagyvédelme. Bármelyik esemény bekövetkezése esetén a légkezelő leállítás és kézi újraindítást igényel (bővebben a Haladó Kezelési Útmutatóban). KAPCSOLÓSZEKRÉNY ÁRAM ALÁ HELYEZÉSE A kapcsolószekrények a Q1M biztosítékok felkapcsolásával lehetséges a kapcsolószekrény áram alá helyezése. Megfelelő üzeme esetén a "COMM" villog vezérlőn és a HMI OPTIMA kezelőegységen. A rendszer a betáp felkapcsolását követően azonnal indítható. GYORS ÁTTEKINTÉS ÉS INDÍTÁS A következő négy képernyő a legalapvetőbb információkat és beállításokat tartalmazza. A napi működéshez ennyi információ elegendő. A gyors indításhoz a következő lépéseket kell követni: Ellenőrizze a 'Unit state' állapotát A 'Stop' azt jelenti, hogy a légkezelő vezérlése megfelelő és hibamentes, a készülék indulásra kész Ellenőrizze a hőmérséklet beállítást (Temp.Setting) beállítást és igény esetén változtassa meg az értéket Ellenőrizze a jelenlegi mért hőmérsékletet (Temp.readout) Válassza ki az üzemmódot (Operation mode) az igényeknek megfelelően 1. Stop - a légkezelő áll 2. Stage I - a légkezelő 1. fokozatban fut (alacsony fordulat) 3. Stage II - a légkezelő 2. fokozatban fut (magas fordulat) 4. Standby - készenlét, a légkezelő energiatakarékosság miatt áll, de készen áll az azonnali elindításra a hőmérséklet egy meghatározott értéken belüli tartására 5. Calendar - a légkezelő automatiksan fut a naptárfunkció szerint Unit state Stop Operation mode Stop Temp. setting 22.0 C Temp. readout 25.3 C KEZELÉSI ÚTMUTATÓ 5

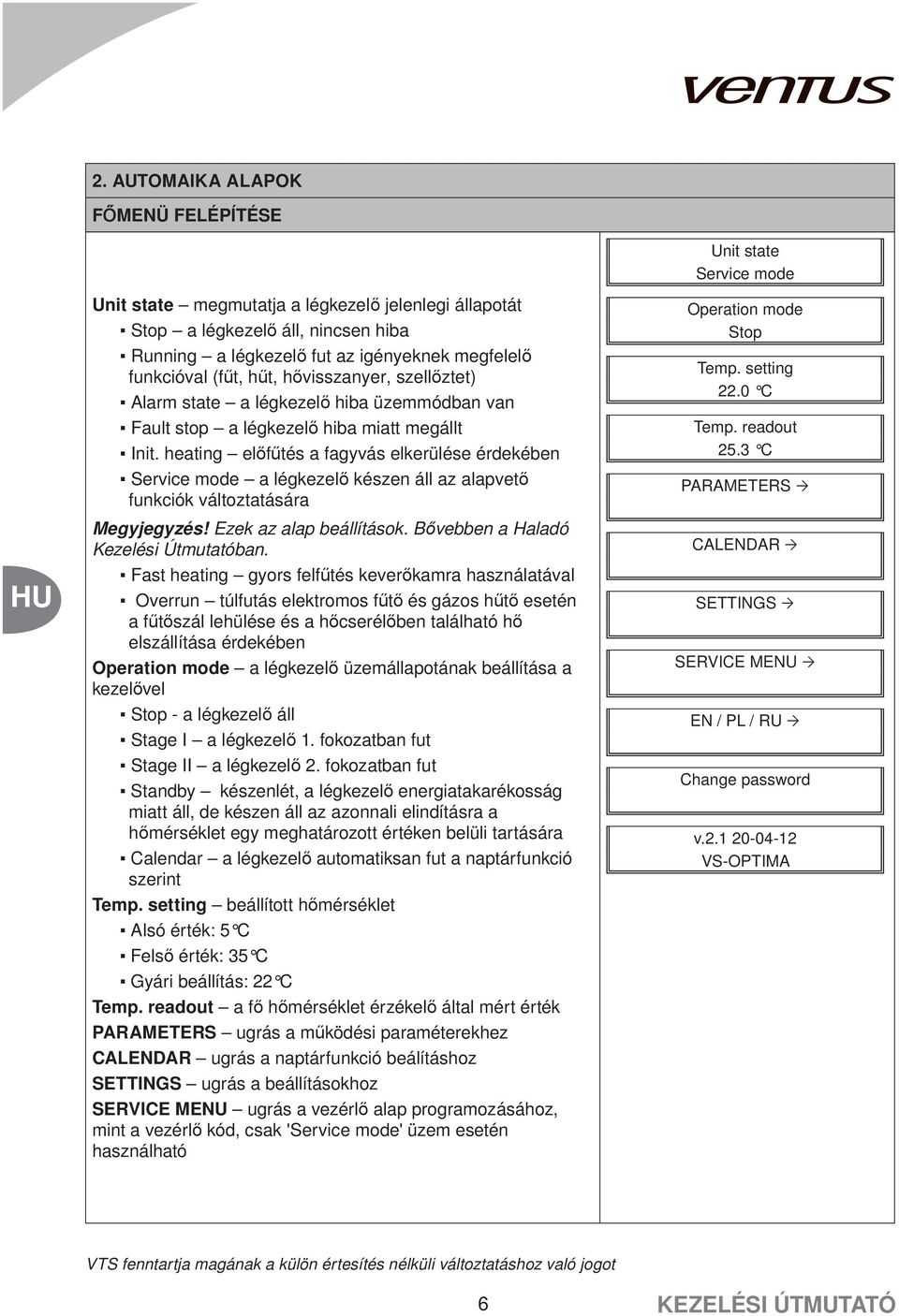

8 2. AUTOMAIKA ALAPOK FŐMENÜ FELÉPÍTÉSE Unit state megmutatja a légkezelő jelenlegi állapotát Stop a légkezelő áll, nincsen hiba Running a légkezelő fut az igényeknek megfelelő funkcióval (fűt, hűt, hővisszanyer, szellőztet) Alarm state a légkezelő hiba üzemmódban van Fault stop a légkezelő hiba miatt megállt Init. heating előfűtés a fagyvás elkerülése érdekében Service mode a légkezelő készen áll az alapvető funkciók változtatására Megyjegyzés! Ezek az alap beállítások. Bővebben a Haladó Kezelési Útmutatóban. Fast heating gyors felfűtés keverőkamra használatával Overrun túlfutás elektromos fűtő és gázos hűtő esetén a fűtőszál lehülése és a hőcserélőben található hő elszállítása érdekében Operation mode a légkezelő üzemállapotának beállítása a kezelővel Stop - a légkezelő áll Stage I a légkezelő 1. fokozatban fut Stage II a légkezelő 2. fokozatban fut Standby készenlét, a légkezelő energiatakarékosság miatt áll, de készen áll az azonnali elindításra a hőmérséklet egy meghatározott értéken belüli tartására Calendar a légkezelő automatiksan fut a naptárfunkció szerint Temp. setting beállított hőmérséklet Alsó érték: 5 C Felső érték: 35 C Gyári beállítás: 22 C Temp. readout a fő hőmérséklet érzékelő által mért érték PARAMETERS ugrás a működési paraméterekhez CALENDAR ugrás a naptárfunkció beálításhoz SETTINGS ugrás a beállításokhoz SERVICE MENU ugrás a vezérlő alap programozásához, mint a vezérlő kód, csak 'Service mode' üzem esetén használható Unit state Service mode Operation mode Stop Temp. setting 22.0 C Temp. readout 25.3 C PARAMETERS CALENDAR SETTINGS SERVICE MENU EN / PL / RU Change password v VS-OPTIMA 6 KEZELÉSI ÚTMUTATÓ

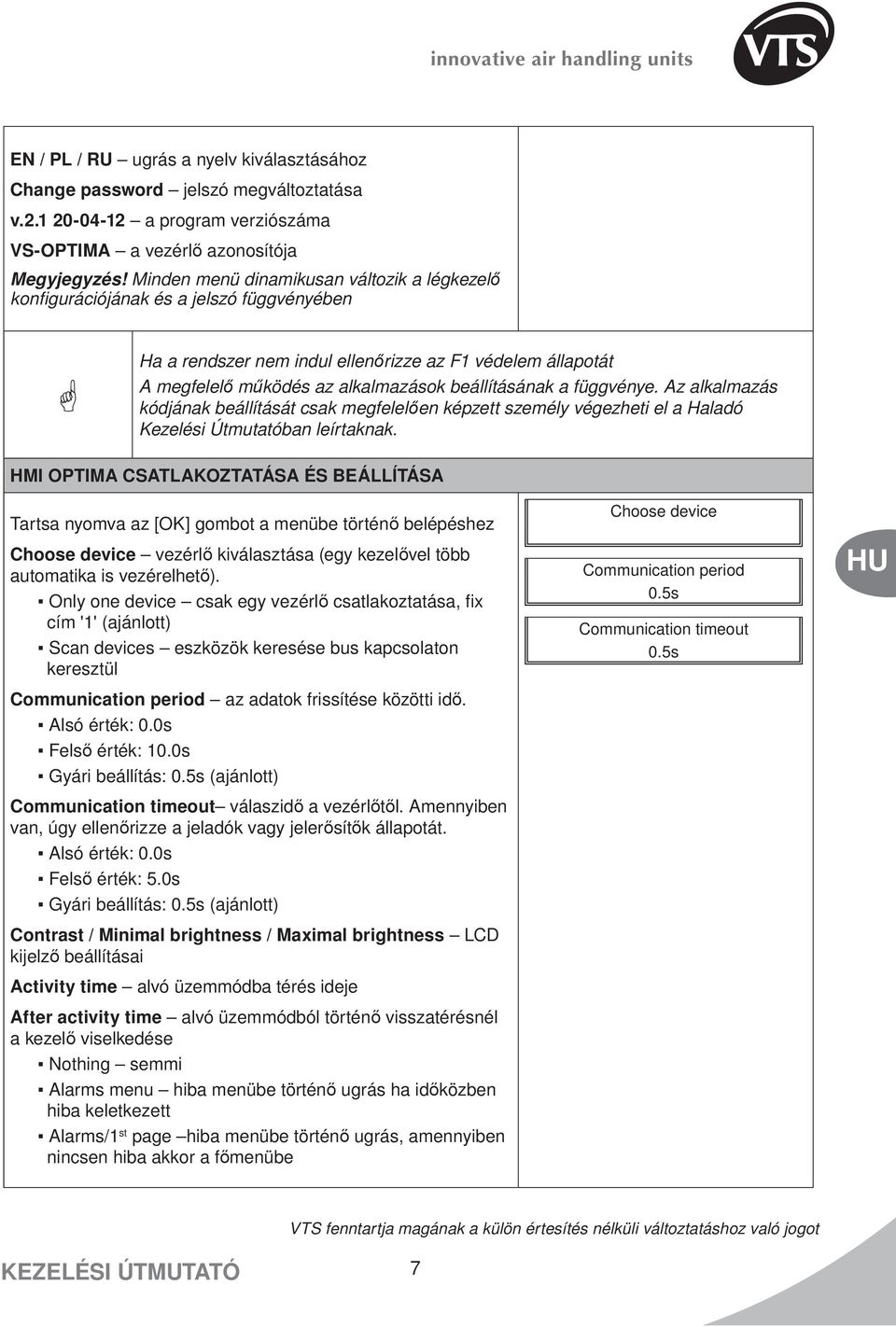

9 EN / PL / RU ugrás a nyelv kiválasztásához Change password jelszó megváltoztatása v a program verziószáma VS-OPTIMA a vezérlő azonosítója Megyjegyzés! Minden menü dinamikusan változik a légkezelő konfigurációjának és a jelszó függvényében Ha a rendszer nem indul ellenőrizze az F1 védelem állapotát A megfelelő működés az alkalmazások beállításának a függvénye. Az alkalmazás kódjának beállítását csak megfelelően képzett személy végezheti el a Haladó Kezelési Útmutatóban leírtaknak. HMI OPTIMA CSATLAKOZTATÁSA ÉS BEÁLLÍTÁSA Tartsa nyomva az [OK] gombot a menübe történő belépéshez Choose device vezérlő kiválasztása (egy kezelővel több automatika is vezérelhető). Only one device csak egy vezérlő csatlakoztatása, fix cím '1' (ajánlott) Scan devices eszközök keresése bus kapcsolaton keresztül Communication period az adatok frissítése közötti idő. Alsó érték: 0.0s Felső érték: 10.0s Gyári beállítás: 0.5s (ajánlott) Communication timeout válaszidő a vezérlőtől. Amennyiben van, úgy ellenőrizze a jeladók vagy jelerősítők állapotát. Alsó érték: 0.0s Felső érték: 5.0s Gyári beállítás: 0.5s (ajánlott) Contrast / Minimal brightness / Maximal brightness LCD kijelző beállításai Activity time alvó üzemmódba térés ideje After activity time alvó üzemmódból történő visszatérésnél a kezelő viselkedése Nothing semmi Alarms menu hiba menübe történő ugrás ha időközben hiba keletkezett Alarms/1 st page hiba menübe történő ugrás, amennyiben nincsen hiba akkor a főmenübe Choose device Communication period 0.5s Communication timeout 0.5s KEZELÉSI ÚTMUTATÓ 7

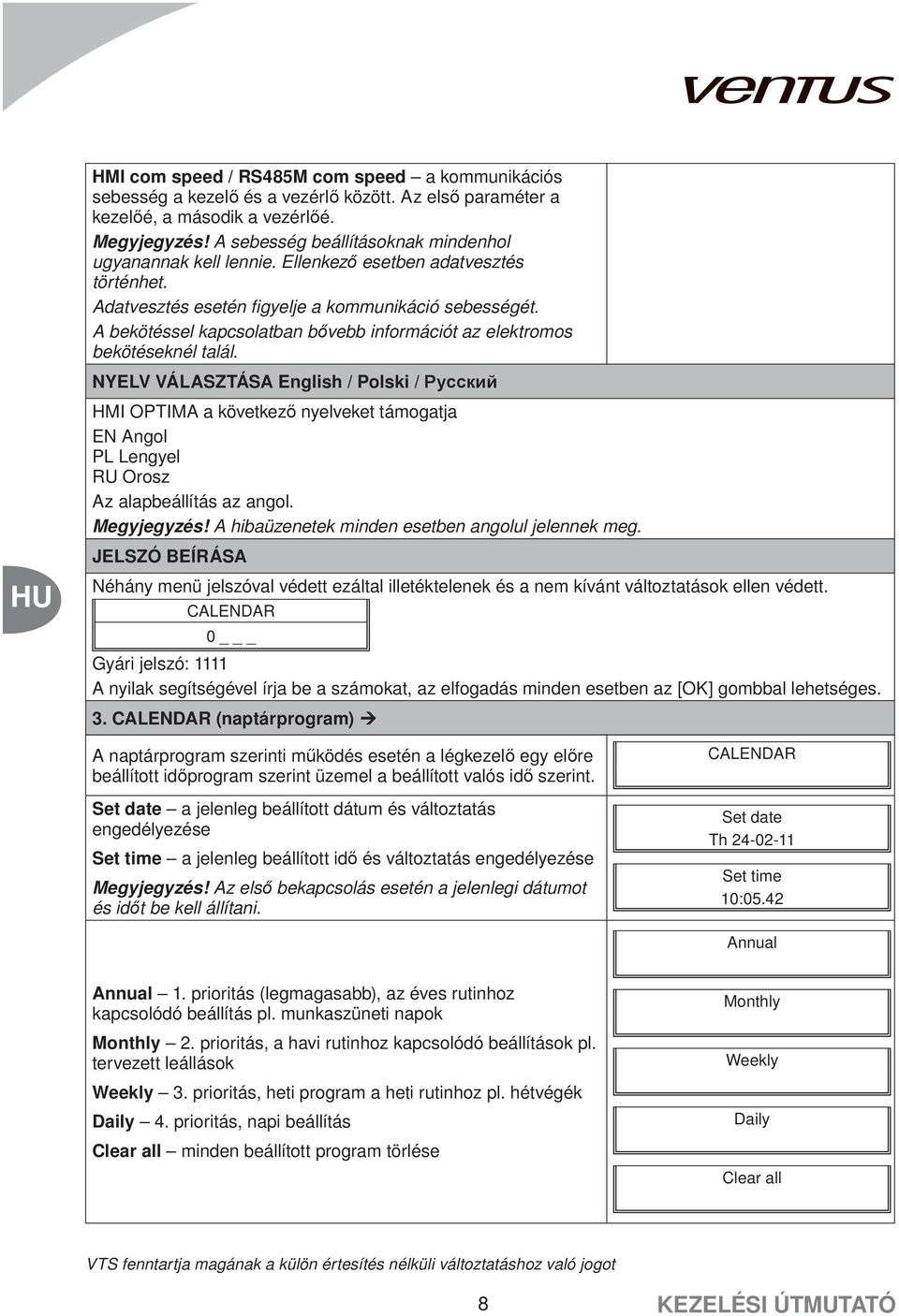

10 HMI com speed / RS485M com speed a kommunikációs sebesség a kezelő és a vezérlő között. Az első paraméter a kezelőé, a második a vezérlőé. Megyjegyzés! A sebesség beállításoknak mindenhol ugyanannak kell lennie. Ellenkező esetben adatvesztés történhet. Adatvesztés esetén figyelje a kommunikáció sebességét. A bekötéssel kapcsolatban bővebb információt az elektromos bekötéseknél talál. NYELV VÁLASZTÁSA English / Polski / Русский HMI OPTIMA a következő nyelveket támogatja EN Angol PL Lengyel RU Orosz Az alapbeállítás az angol. Megyjegyzés! A hibaüzenetek minden esetben angolul jelennek meg. JELSZÓ BEÍRÁSA Néhány menü jelszóval védett ezáltal illetéktelenek és a nem kívánt változtatások ellen védett. CALENDAR 0 _ Gyári jelszó: 1111 A nyilak segítségével írja be a számokat, az elfogadás minden esetben az [OK] gombbal lehetséges. 3. CALENDAR (naptárprogram) A naptárprogram szerinti működés esetén a légkezelő egy előre beállított időprogram szerint üzemel a beállított valós idő szerint. Set date a jelenleg beállított dátum és változtatás engedélyezése Set time a jelenleg beállított idő és változtatás engedélyezése Megyjegyzés! Az első bekapcsolás esetén a jelenlegi dátumot és időt be kell állítani. CALENDAR Set date Th Set time 10:05.42 Annual Annual 1. prioritás (legmagasabb), az éves rutinhoz kapcsolódó beállítás pl. munkaszüneti napok Monthly 2. prioritás, a havi rutinhoz kapcsolódó beállítások pl. tervezett leállások Weekly 3. prioritás, heti program a heti rutinhoz pl. hétvégék Daily 4. prioritás, napi beállítás Clear all minden beállított program törlése Monthly Weekly Daily Clear all 8 KEZELÉSI ÚTMUTATÓ

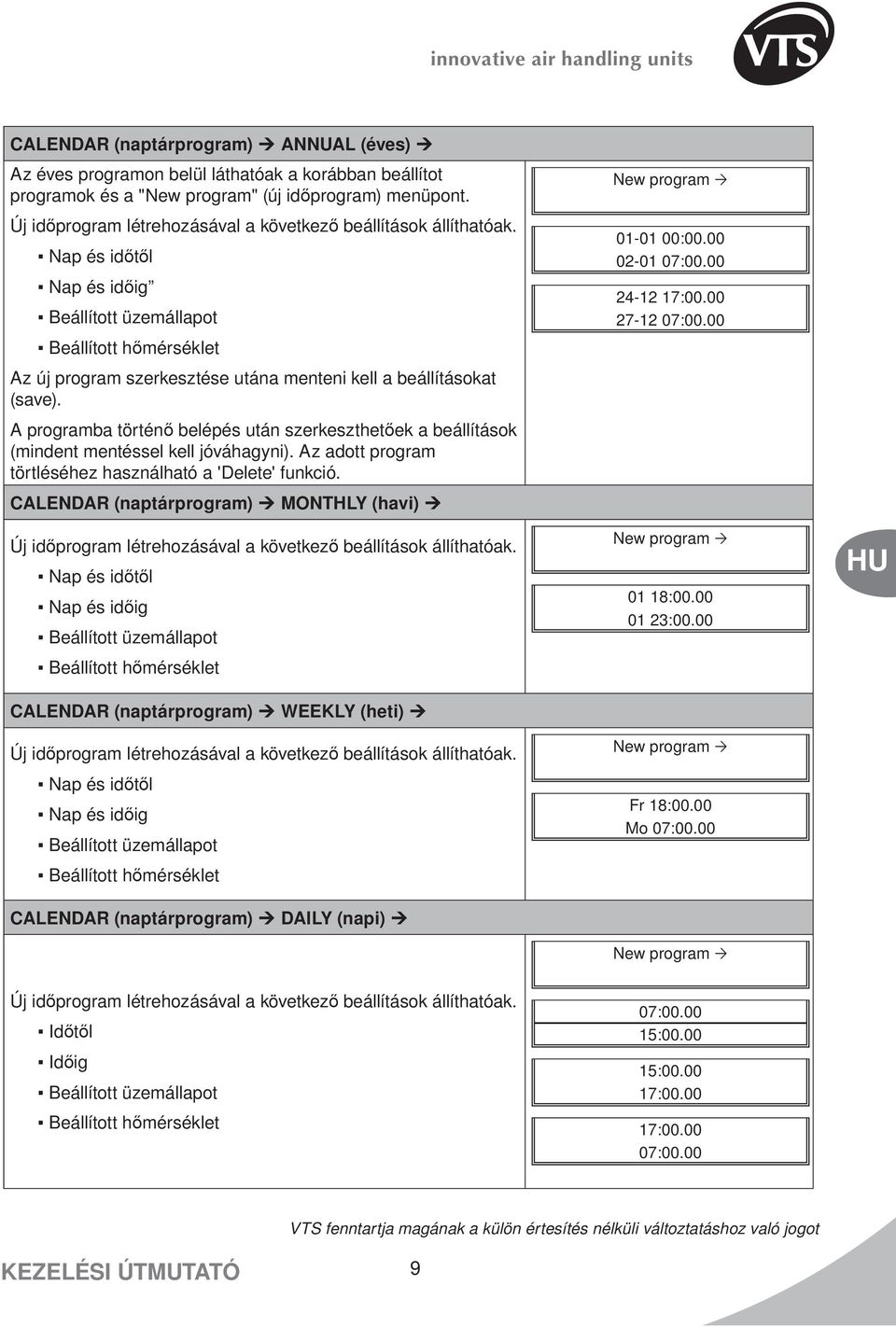

11 CALENDAR (naptárprogram) ANNUAL (éves) Az éves programon belül láthatóak a korábban beállítot programok és a "New program" (új időprogram) menüpont. Új időprogram létrehozásával a következő beállítások állíthatóak. Nap és időtől Nap és időig Beállított üzemállapot Beállított hőmérséklet Az új program szerkesztése utána menteni kell a beállításokat (save). A programba történő belépés után szerkeszthetőek a beállítások (mindent mentéssel kell jóváhagyni). Az adott program törtléséhez használható a 'Delete' funkció. CALENDAR (naptárprogram) MONTHLY (havi) Új időprogram létrehozásával a következő beállítások állíthatóak. Nap és időtől Nap és időig Beállított üzemállapot Beállított hőmérséklet CALENDAR (naptárprogram) WEEKLY (heti) Új időprogram létrehozásával a következő beállítások állíthatóak. Nap és időtől Nap és időig Beállított üzemállapot Beállított hőmérséklet CALENDAR (naptárprogram) DAILY (napi) New program : : : :00.00 New program 01 18: :00.00 New program Fr 18:00.00 Mo 07:00.00 New program Új időprogram létrehozásával a következő beállítások állíthatóak. Időtől Időig Beállított üzemállapot Beállított hőmérséklet 07: : : : : :00.00 KEZELÉSI ÚTMUTATÓ 9

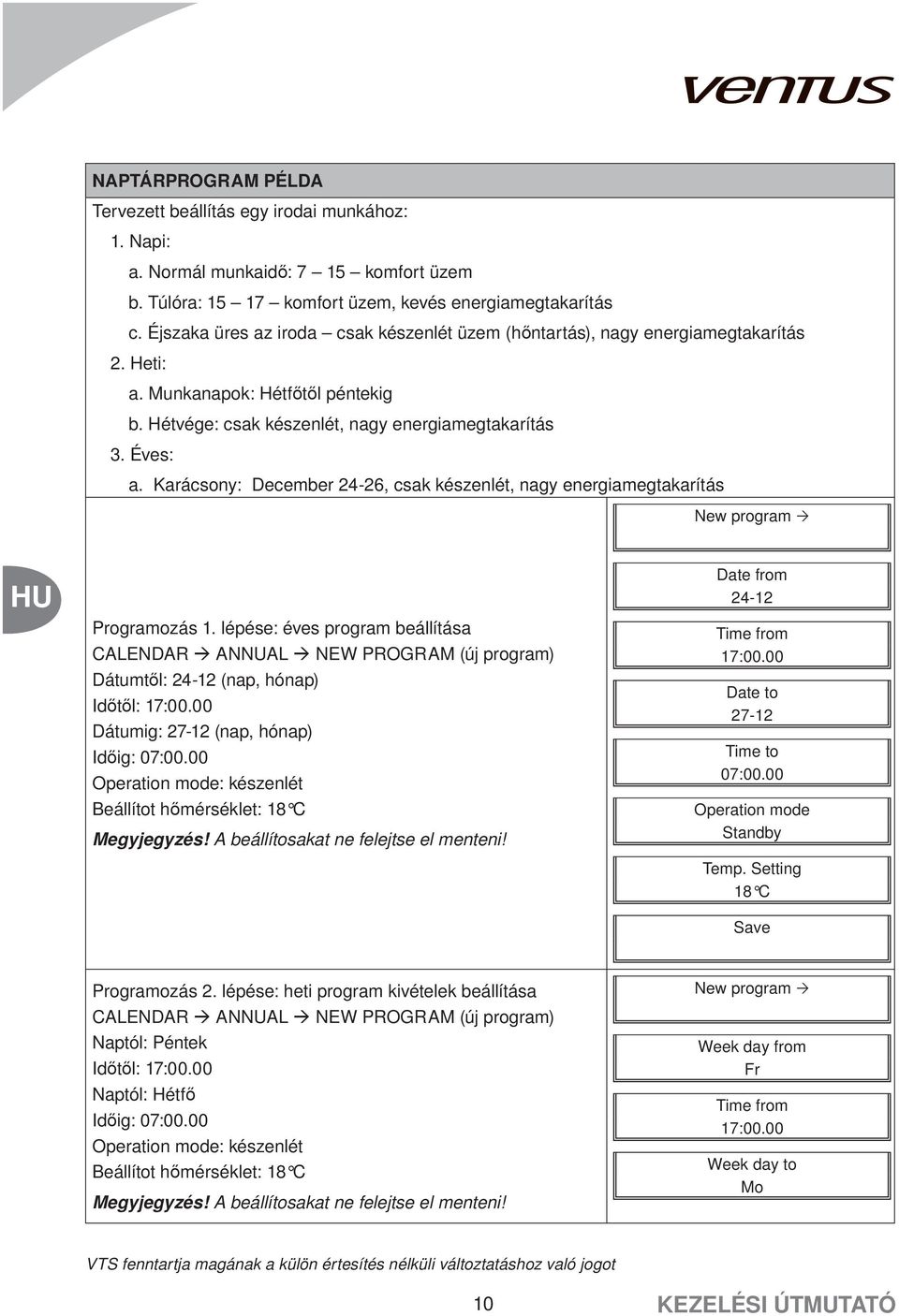

12 NAPTÁRPROGRAM PÉLDA Tervezett beállítás egy irodai munkához: 1. Napi: a. Normál munkaidő: 7 15 komfort üzem b. Túlóra: komfort üzem, kevés energiamegtakarítás c. Éjszaka üres az iroda csak készenlét üzem (hőntartás), nagy energiamegtakarítás 2. Heti: a. Munkanapok: Hétfőtől péntekig b. Hétvége: csak készenlét, nagy energiamegtakarítás 3. Éves: a. Karácsony: December 24-26, csak készenlét, nagy energiamegtakarítás New program Programozás 1. lépése: éves program beállítása CALENDAR ANNUAL NEW PROGRAM (új program) Dátumtől: (nap, hónap) Időtől: 17:00.00 Dátumig: (nap, hónap) Időig: 07:00.00 Operation mode: készenlét Beállítot hőmérséklet: 18 C Megyjegyzés! A beállítosakat ne felejtse el menteni! Date from Time from 17:00.00 Date to Time to 07:00.00 Operation mode Standby Temp. Setting 18 C Save Programozás 2. lépése: heti program kivételek beállítása CALENDAR ANNUAL NEW PROGRAM (új program) Naptól: Péntek Időtől: 17:00.00 Naptól: Hétfő Időig: 07:00.00 Operation mode: készenlét Beállítot hőmérséklet: 18 C Megyjegyzés! A beállítosakat ne felejtse el menteni! New program Week day from Fr Time from 17:00.00 Week day to Mo 10 KEZELÉSI ÚTMUTATÓ

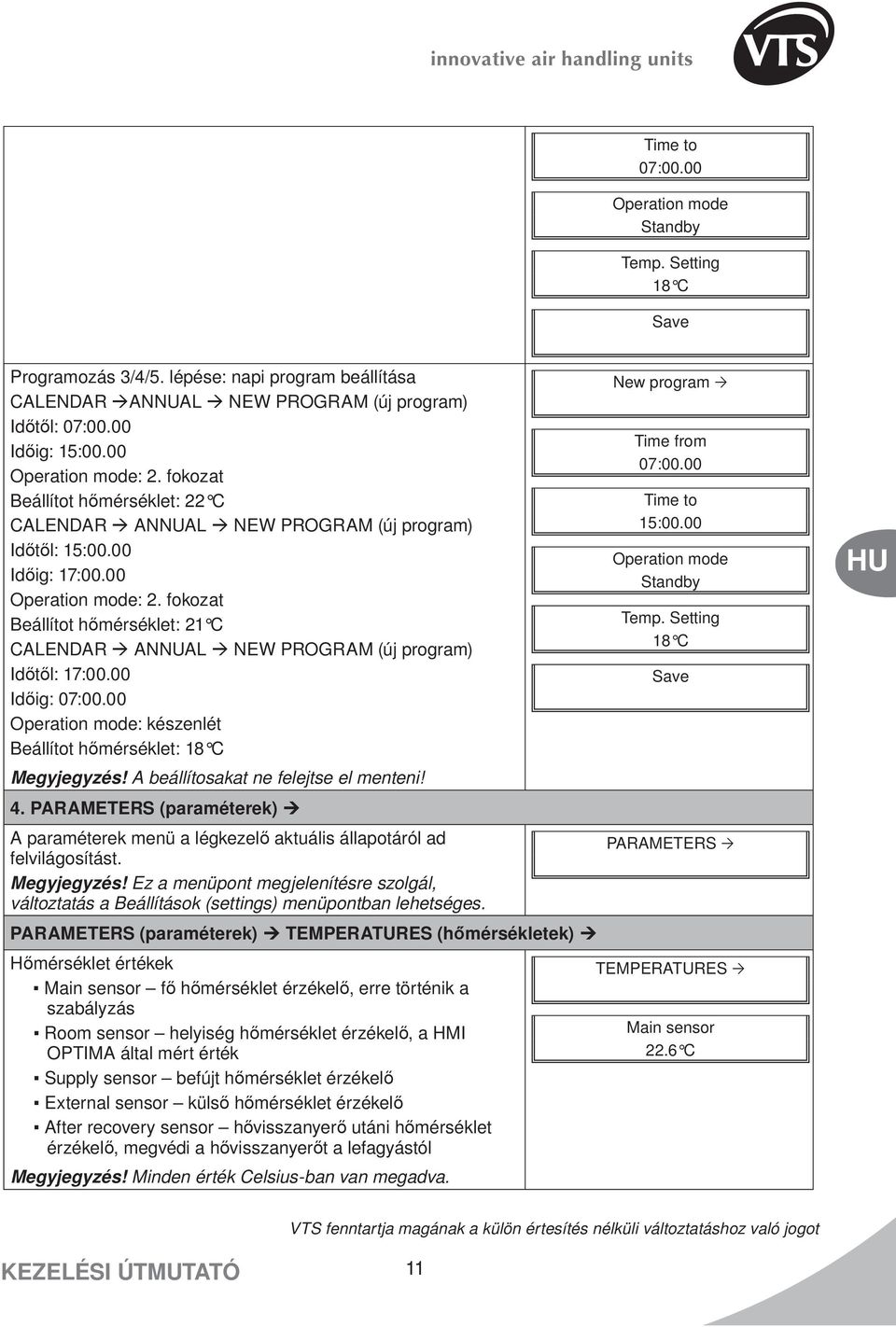

13 Time to 07:00.00 Operation mode Standby Temp. Setting 18 C Save Programozás 3/4/5. lépése: napi program beállítása CALENDAR ANNUAL NEW PROGRAM (új program) Időtől: 07:00.00 Időig: 15:00.00 Operation mode: 2. fokozat Beállítot hőmérséklet: 22 C CALENDAR ANNUAL NEW PROGRAM (új program) Időtől: 15:00.00 Időig: 17:00.00 Operation mode: 2. fokozat Beállítot hőmérséklet: 21 C CALENDAR ANNUAL NEW PROGRAM (új program) Időtől: 17:00.00 Időig: 07:00.00 Operation mode: készenlét Beállítot hőmérséklet: 18 C Megyjegyzés! A beállítosakat ne felejtse el menteni! 4. PARAMETERS (paraméterek) A paraméterek menü a légkezelő aktuális állapotáról ad felvilágosítást. Megyjegyzés! Ez a menüpont megjelenítésre szolgál, változtatás a Beállítások (settings) menüpontban lehetséges. New program Time from 07:00.00 Time to 15:00.00 Operation mode Standby Temp. Setting 18 C Save PARAMETERS PARAMETERS (paraméterek) TEMPERATURES (hőmérsékletek) Hőmérséklet értékek TEMPERATURES Main sensor fő hőmérséklet érzékelő, erre történik a szabályzás Room sensor helyiség hőmérséklet érzékelő, a HMI Main sensor OPTIMA által mért érték 22.6 C Supply sensor befújt hőmérséklet érzékelő External sensor külső hőmérséklet érzékelő After recovery sensor hővisszanyerő utáni hőmérséklet érzékelő, megvédi a hővisszanyerőt a lefagyástól Megyjegyzés! Minden érték Celsius-ban van megadva. KEZELÉSI ÚTMUTATÓ 11

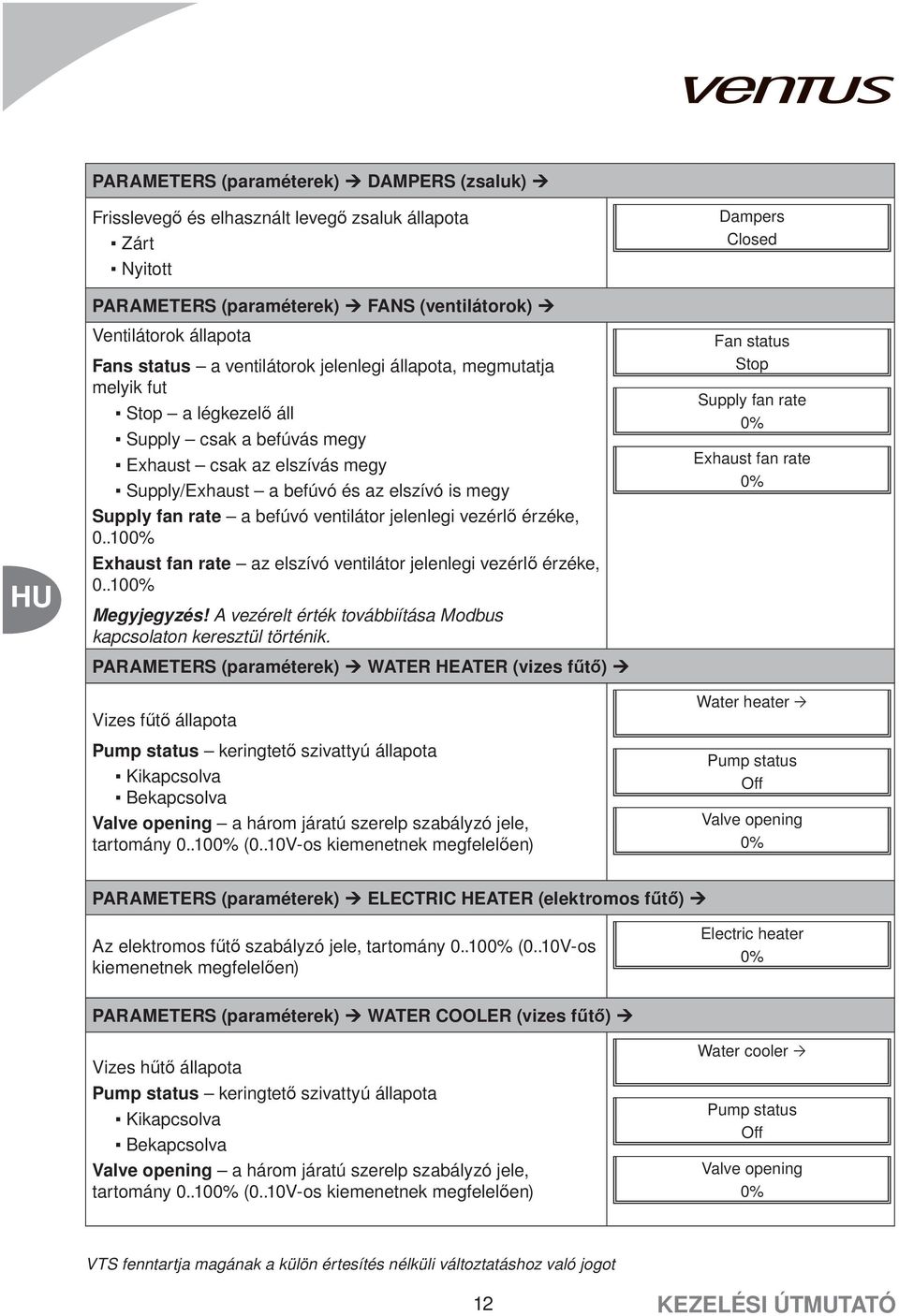

14 PARAMETERS (paraméterek) DAMPERS (zsaluk) Frisslevegő és elhasznált levegő zsaluk állapota Zárt Nyitott Dampers Closed PARAMETERS (paraméterek) FANS (ventilátorok) Ventilátorok állapota Fans status a ventilátorok jelenlegi állapota, megmutatja melyik fut Stop a légkezelő áll Supply csak a befúvás megy Exhaust csak az elszívás megy Supply/Exhaust a befúvó és az elszívó is megy Supply fan rate a befúvó ventilátor jelenlegi vezérlő érzéke, % Exhaust fan rate az elszívó ventilátor jelenlegi vezérlő érzéke, % Megyjegyzés! A vezérelt érték továbbiítása Modbus kapcsolaton keresztül történik. PARAMETERS (paraméterek) WATER HEATER (vizes fűtő) Vizes fűtő állapota Pump status keringtető szivattyú állapota Kikapcsolva Bekapcsolva Valve opening a három járatú szerelp szabályzó jele, tartomány % (0..10V-os kiemenetnek megfelelően) Fan status Stop Supply fan rate 0% Exhaust fan rate 0% Water heater Pump status Off Valve opening 0% PARAMETERS (paraméterek) ELECTRIC HEATER (elektromos fűtő) Az elektromos fűtő szabályzó jele, tartomány % (0..10V-os kiemenetnek megfelelően) Electric heater 0% PARAMETERS (paraméterek) WATER COOLER (vizes fűtő) Vizes hűtő állapota Pump status keringtető szivattyú állapota Kikapcsolva Bekapcsolva Valve opening a három járatú szerelp szabályzó jele, tartomány % (0..10V-os kiemenetnek megfelelően) Water cooler Pump status Off Valve opening 0% 12 KEZELÉSI ÚTMUTATÓ

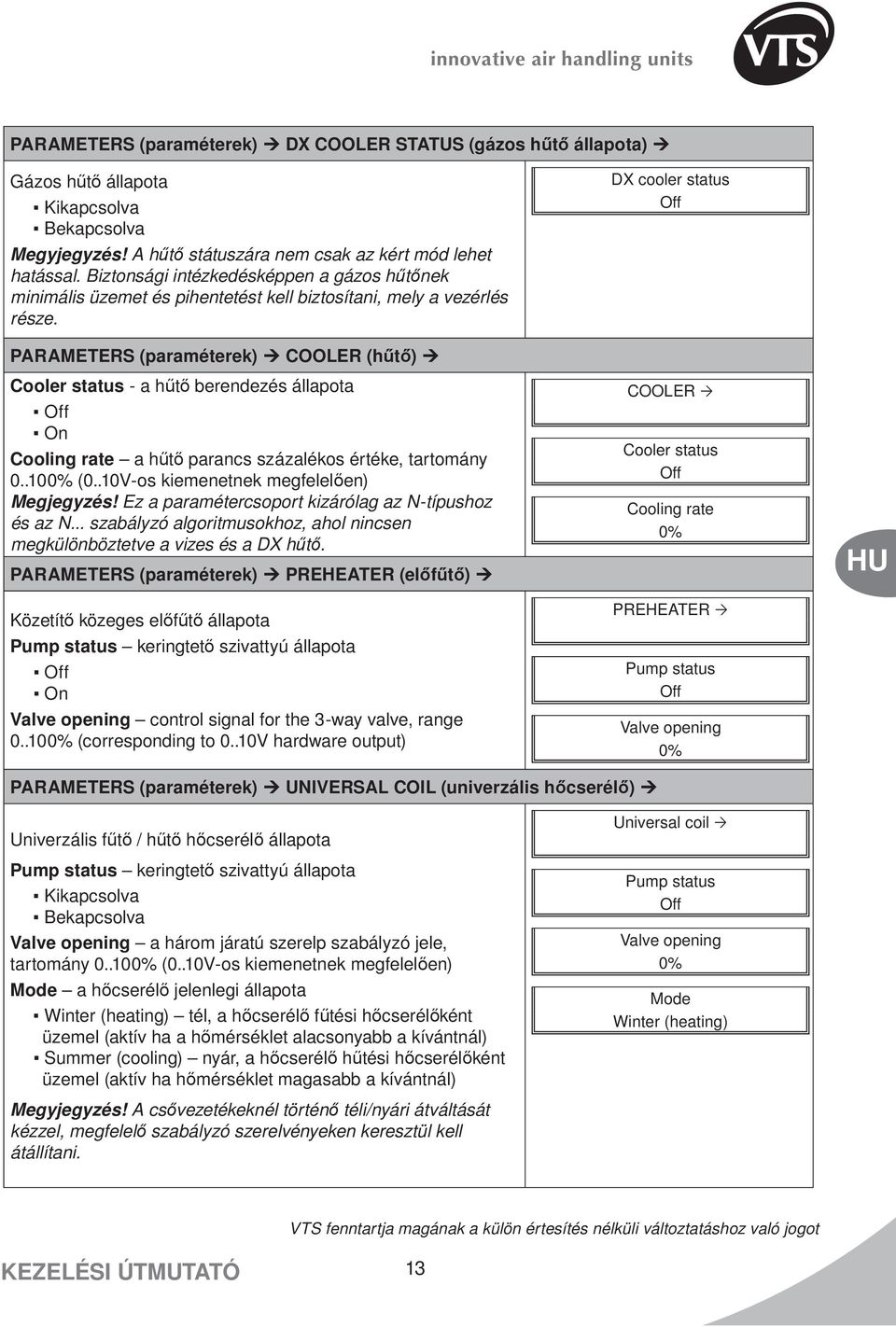

15 PARAMETERS (paraméterek) DX COOLER STATUS (gázos hűtő állapota) Gázos hűtő állapota Kikapcsolva Bekapcsolva Megyjegyzés! A hűtő státuszára nem csak az kért mód lehet hatással. Biztonsági intézkedésképpen a gázos hűtőnek minimális üzemet és pihentetést kell biztosítani, mely a vezérlés része. DX cooler status Off PARAMETERS (paraméterek) COOLER (hűtő) Cooler status - a hűtő berendezés állapota Off On Cooling rate a hűtő parancs százalékos értéke, tartomány % (0..10V-os kiemenetnek megfelelően) Megjegyzés! Ez a paramétercsoport kizárólag az N-típushoz és az N... szabályzó algoritmusokhoz, ahol nincsen megkülönböztetve a vizes és a DX hűtő. PARAMETERS (paraméterek) PREHEATER (előfűtő) Közetítő közeges előfűtő állapota Pump status keringtető szivattyú állapota Off On Valve opening control signal for the 3-way valve, range % (corresponding to 0..10V hardware output) COOLER Cooler status Off Cooling rate 0% PREHEATER Pump status Off Valve opening 0% PARAMETERS (paraméterek) UNIVERSAL COIL (univerzális hőcserélő) Univerzális fűtő / hűtő hőcserélő állapota Pump status keringtető szivattyú állapota Kikapcsolva Bekapcsolva Valve opening a három járatú szerelp szabályzó jele, tartomány % (0..10V-os kiemenetnek megfelelően) Mode a hőcserélő jelenlegi állapota Winter (heating) tél, a hőcserélő fűtési hőcserélőként üzemel (aktív ha a hőmérséklet alacsonyabb a kívántnál) Summer (cooling) nyár, a hőcserélő hűtési hőcserélőként üzemel (aktív ha hőmérséklet magasabb a kívántnál) Universal coil Pump status Off Valve opening 0% Mode Winter (heating) Megyjegyzés! A csővezetékeknél történő téli/nyári átváltását kézzel, megfelelő szabályzó szerelvényeken keresztül kell átállítani. KEZELÉSI ÚTMUTATÓ 13

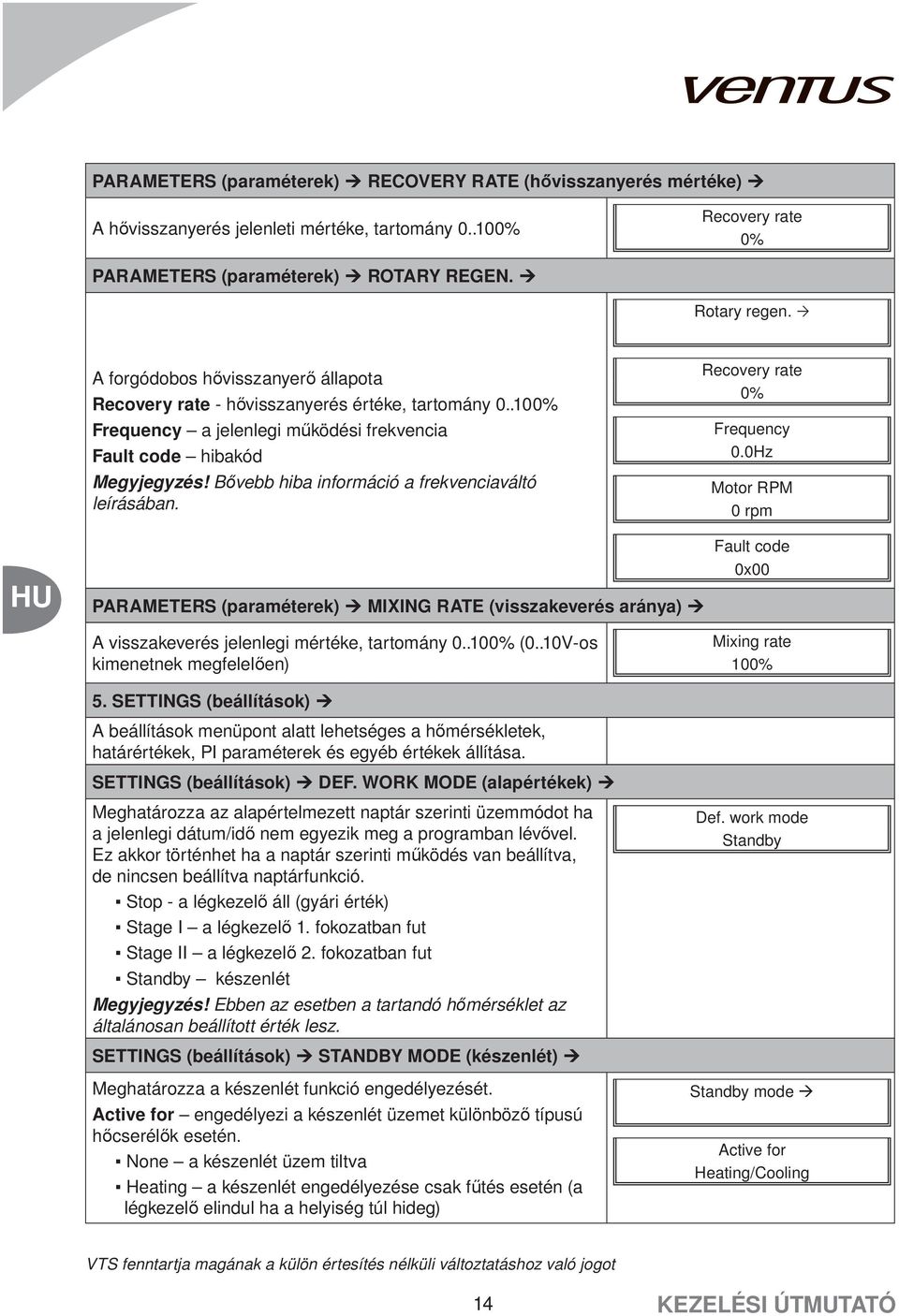

16 PARAMETERS (paraméterek) RECOVERY RATE (hővisszanyerés mértéke) A hővisszanyerés jelenleti mértéke, tartomány % Recovery rate 0% PARAMETERS (paraméterek) ROTARY REGEN. Rotary regen. A forgódobos hővisszanyerő állapota Recovery rate - hővisszanyerés értéke, tartomány % Frequency a jelenlegi működési frekvencia Fault code hibakód Megyjegyzés! Bővebb hiba információ a frekvenciaváltó leírásában. Recovery rate 0% Frequency 0.0Hz Motor RPM 0 rpm PARAMETERS (paraméterek) MIXING RATE (visszakeverés aránya) A visszakeverés jelenlegi mértéke, tartomány % (0..10V-os kimenetnek megfelelően) 5. SETTINGS (beállítások) A beállítások menüpont alatt lehetséges a hőmérsékletek, határértékek, PI paraméterek és egyéb értékek állítása. SETTINGS (beállítások) DEF. WORK MODE (alapértékek) Fault code 0x00 Mixing rate 100% Meghatározza az alapértelmezett naptár szerinti üzemmódot ha a jelenlegi dátum/idő nem egyezik meg a programban lévővel. Ez akkor történhet ha a naptár szerinti működés van beállítva, de nincsen beállítva naptárfunkció. Stop - a légkezelő áll (gyári érték) Stage I a légkezelő 1. fokozatban fut Stage II a légkezelő 2. fokozatban fut Standby készenlét Megyjegyzés! Ebben az esetben a tartandó hőmérséklet az általánosan beállított érték lesz. Def. work mode Standby SETTINGS (beállítások) STANDBY MODE (készenlét) Meghatározza a készenlét funkció engedélyezését. Active for engedélyezi a készenlét üzemet különböző típusú hőcserélők esetén. None a készenlét üzem tiltva Heating a készenlét engedélyezése csak fűtés esetén (a légkezelő elindul ha a helyiség túl hideg) Standby mode Active for Heating/Cooling 14 KEZELÉSI ÚTMUTATÓ

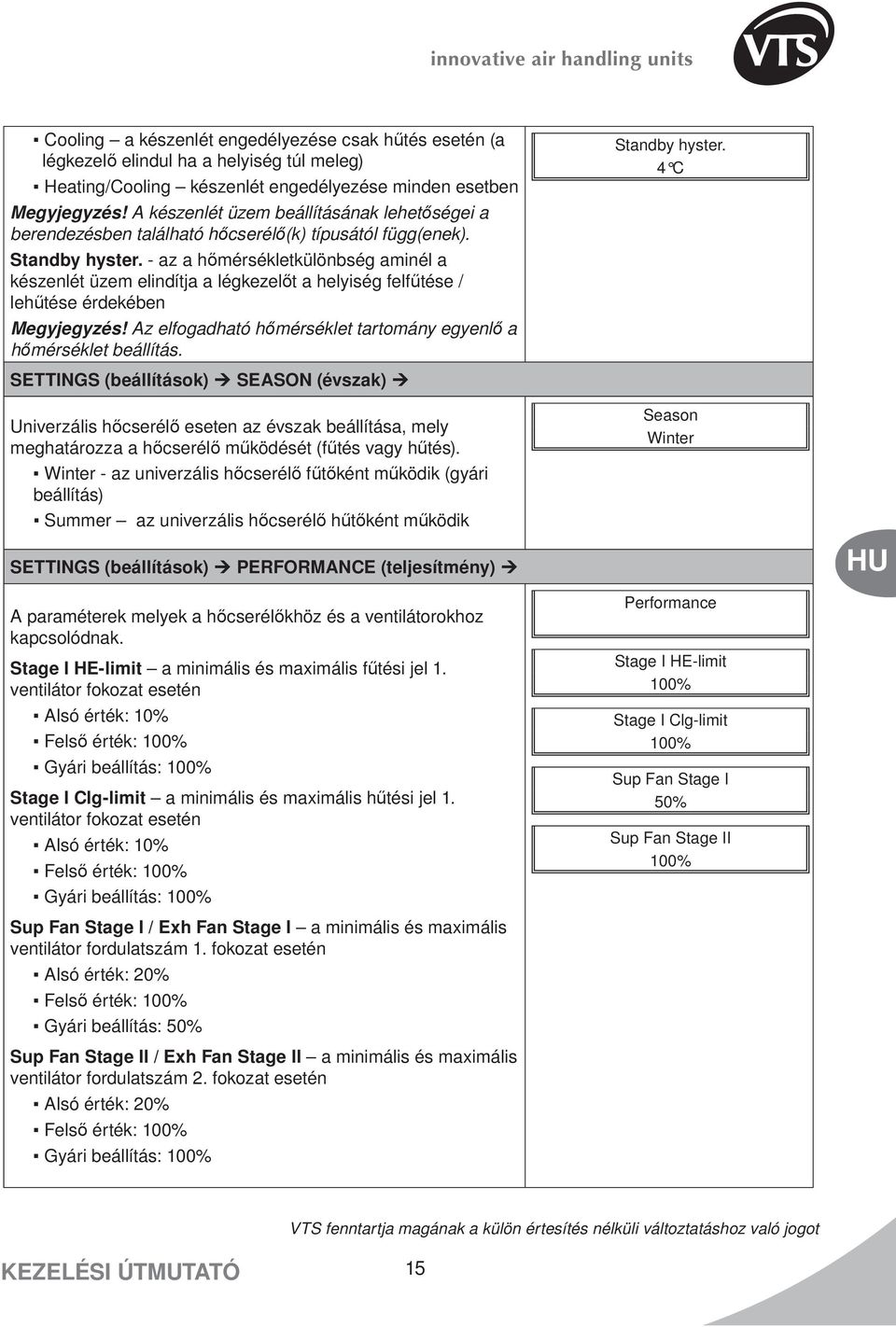

17 Cooling a készenlét engedélyezése csak hűtés esetén (a légkezelő elindul ha a helyiség túl meleg) Heating/Cooling készenlét engedélyezése minden esetben Megyjegyzés! A készenlét üzem beállításának lehetőségei a berendezésben található hőcserélő(k) típusától függ(enek). Standby hyster. - az a hőmérsékletkülönbség aminél a készenlét üzem elindítja a légkezelőt a helyiség felfűtése / lehűtése érdekében Megyjegyzés! Az elfogadható hőmérséklet tartomány egyenlő a hőmérséklet beállítás. Standby hyster. 4 C SETTINGS (beállítások) SEASON (évszak) Univerzális hőcserélő eseten az évszak beállítása, mely meghatározza a hőcserélő működését (fűtés vagy hűtés). Winter - az univerzális hőcserélő fűtőként működik (gyári beállítás) Summer az univerzális hőcserélő hűtőként működik Season Winter SETTINGS (beállítások) PERFORMANCE (teljesítmény) A paraméterek melyek a hőcserélőkhöz és a ventilátorokhoz kapcsolódnak. Stage I HE-limit a minimális és maximális fűtési jel 1. ventilátor fokozat esetén Alsó érték: 10% Felső érték: 100% Gyári beállítás: 100% Stage I Clg-limit a minimális és maximális hűtési jel 1. ventilátor fokozat esetén Alsó érték: 10% Felső érték: 100% Gyári beállítás: 100% Performance Stage I HE-limit 100% Stage I Clg-limit 100% Sup Fan Stage I 50% Sup Fan Stage II 100% Sup Fan Stage I / Exh Fan Stage I a minimális és maximális ventilátor fordulatszám 1. fokozat esetén Alsó érték: 20% Felső érték: 100% Gyári beállítás: 50% Sup Fan Stage II / Exh Fan Stage II a minimális és maximális ventilátor fordulatszám 2. fokozat esetén Alsó érték: 20% Felső érték: 100% Gyári beállítás: 100% KEZELÉSI ÚTMUTATÓ 15

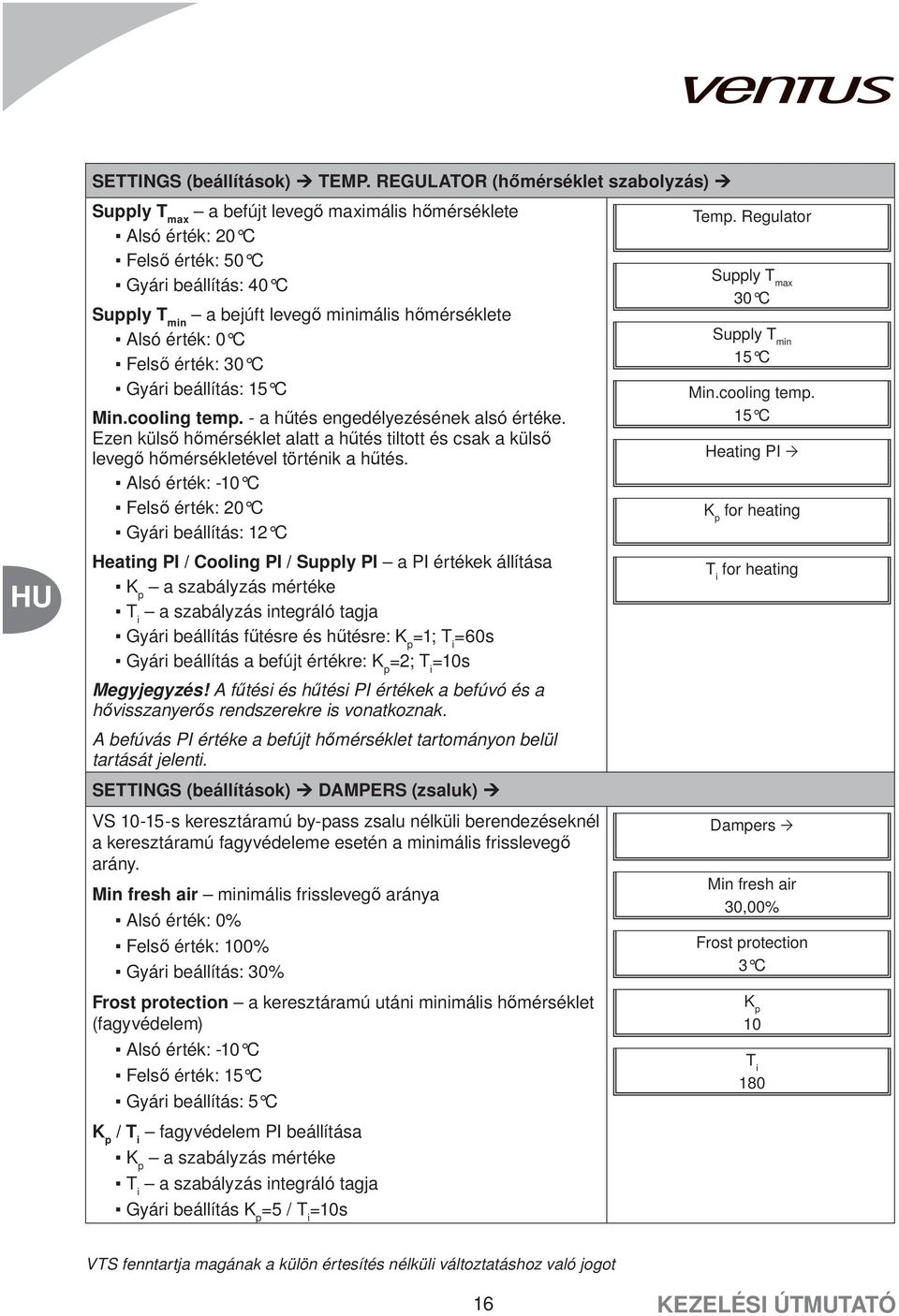

18 SETTINGS (beállítások) TEMP. REGULATOR (hőmérséklet szabolyzás) Supply T max a befújt levegő maximális hőmérséklete Alsó érték: 20 C Felső érték: 50 C Gyári beállítás: 40 C Supply T min a bejúft levegő minimális hőmérséklete Alsó érték: 0 C Felső érték: 30 C Gyári beállítás: 15 C Min.cooling temp. - a hűtés engedélyezésének alsó értéke. Ezen külső hőmérséklet alatt a hűtés tiltott és csak a külső levegő hőmérsékletével történik a hűtés. Alsó érték: -10 C Felső érték: 20 C Gyári beállítás: 12 C Heating PI / Cooling PI / Supply PI a PI értékek állítása K p a szabályzás mértéke T i a szabályzás integráló tagja Gyári beállítás fűtésre és hűtésre: K p =1; T i =60s Gyári beállítás a befújt értékre: K p =2; T i =10s Megyjegyzés! A fűtési és hűtési PI értékek a befúvó és a hővisszanyerős rendszerekre is vonatkoznak. A befúvás PI értéke a befújt hőmérséklet tartományon belül tartását jelenti. SETTINGS (beállítások) DAMPERS (zsaluk) VS s keresztáramú by-pass zsalu nélküli berendezéseknél a keresztáramú fagyvédeleme esetén a minimális frisslevegő arány. Min fresh air minimális frisslevegő aránya Alsó érték: 0% Felső érték: 100% Gyári beállítás: 30% Frost protection a keresztáramú utáni minimális hőmérséklet (fagyvédelem) Alsó érték: -10 C Felső érték: 15 C Gyári beállítás: 5 C K p / T i fagyvédelem PI beállítása K p a szabályzás mértéke T i a szabályzás integráló tagja Gyári beállítás K p =5 / T i =10s Temp. Regulator Supply T max 30 C Supply T min 15 C Min.cooling temp. 15 C Heating PI K p for heating T i for heating Dampers Min fresh air 30,00% Frost protection 3 C K p 10 T i KEZELÉSI ÚTMUTATÓ

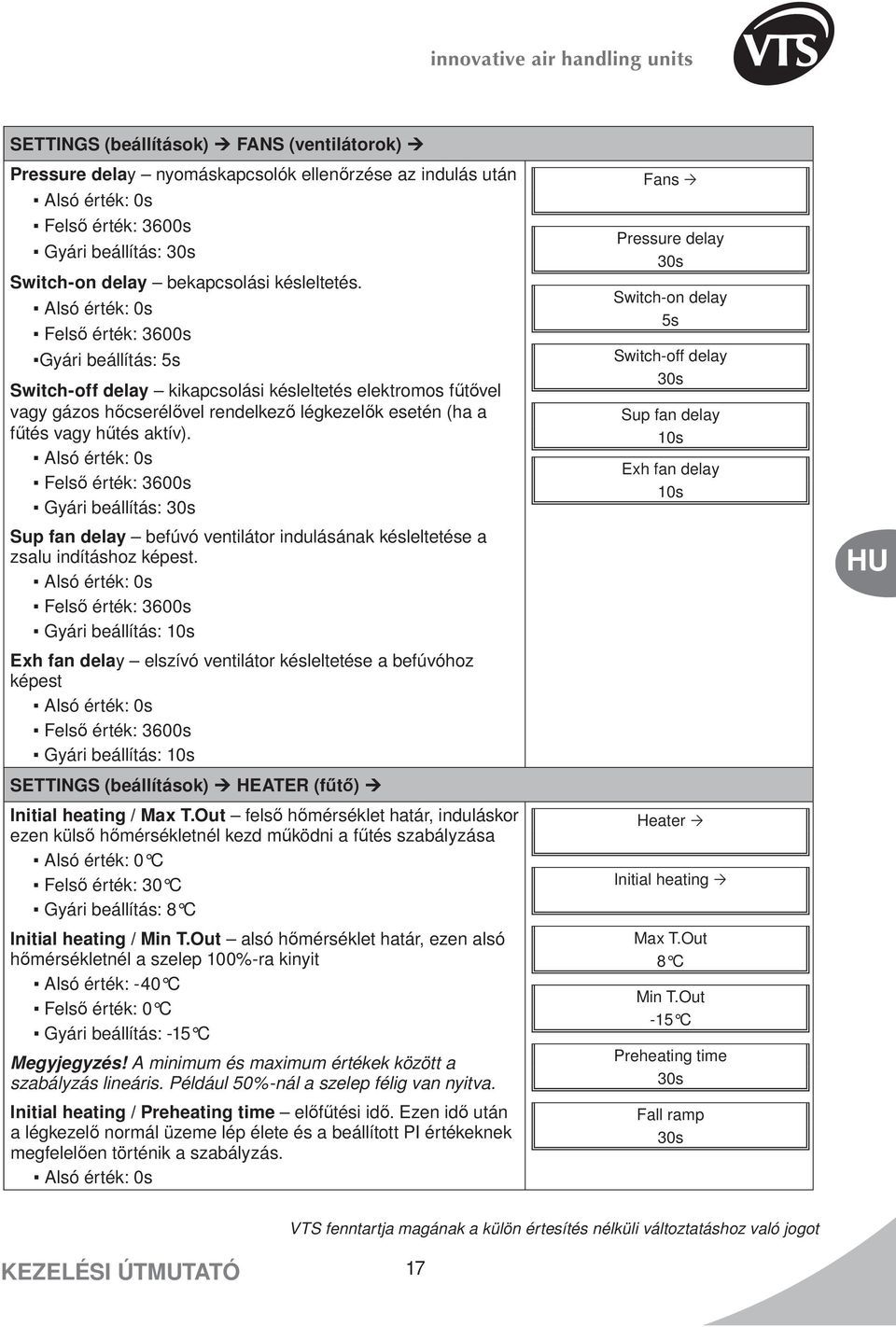

19 SETTINGS (beállítások) FANS (ventilátorok) Pressure delay nyomáskapcsolók ellenőrzése az indulás után Alsó érték: 0s Felső érték: 3600s Gyári beállítás: 30s Switch-on delay bekapcsolási késleltetés. Alsó érték: 0s Felső érték: 3600s Gyári beállítás: 5s Switch-off delay kikapcsolási késleltetés elektromos fűtővel vagy gázos hőcserélővel rendelkező légkezelők esetén (ha a fűtés vagy hűtés aktív). Alsó érték: 0s Felső érték: 3600s Gyári beállítás: 30s Sup fan delay befúvó ventilátor indulásának késleltetése a zsalu indításhoz képest. Alsó érték: 0s Felső érték: 3600s Gyári beállítás: 10s Exh fan delay elszívó ventilátor késleltetése a befúvóhoz képest Alsó érték: 0s Felső érték: 3600s Gyári beállítás: 10s SETTINGS (beállítások) HEATER (fűtő) Initial heating / Max T.Out felső hőmérséklet határ, induláskor ezen külső hőmérsékletnél kezd működni a fűtés szabályzása Alsó érték: 0 C Felső érték: 30 C Gyári beállítás: 8 C Initial heating / Min T.Out alsó hőmérséklet határ, ezen alsó hőmérsékletnél a szelep 100%-ra kinyit Alsó érték: -40 C Felső érték: 0 C Gyári beállítás: -15 C Megyjegyzés! A minimum és maximum értékek között a szabályzás lineáris. Például 50%-nál a szelep félig van nyitva. Initial heating / Preheating time előfűtési idő. Ezen idő után a légkezelő normál üzeme lép élete és a beállított PI értékeknek megfelelően történik a szabályzás. Alsó érték: 0s Fans Pressure delay 30s Switch-on delay 5s Switch-off delay 30s Sup fan delay 10s Exh fan delay 10s Heater Initial heating Max T.Out 8 C Min T.Out -15 C Preheating time 30s Fall ramp 30s KEZELÉSI ÚTMUTATÓ 17

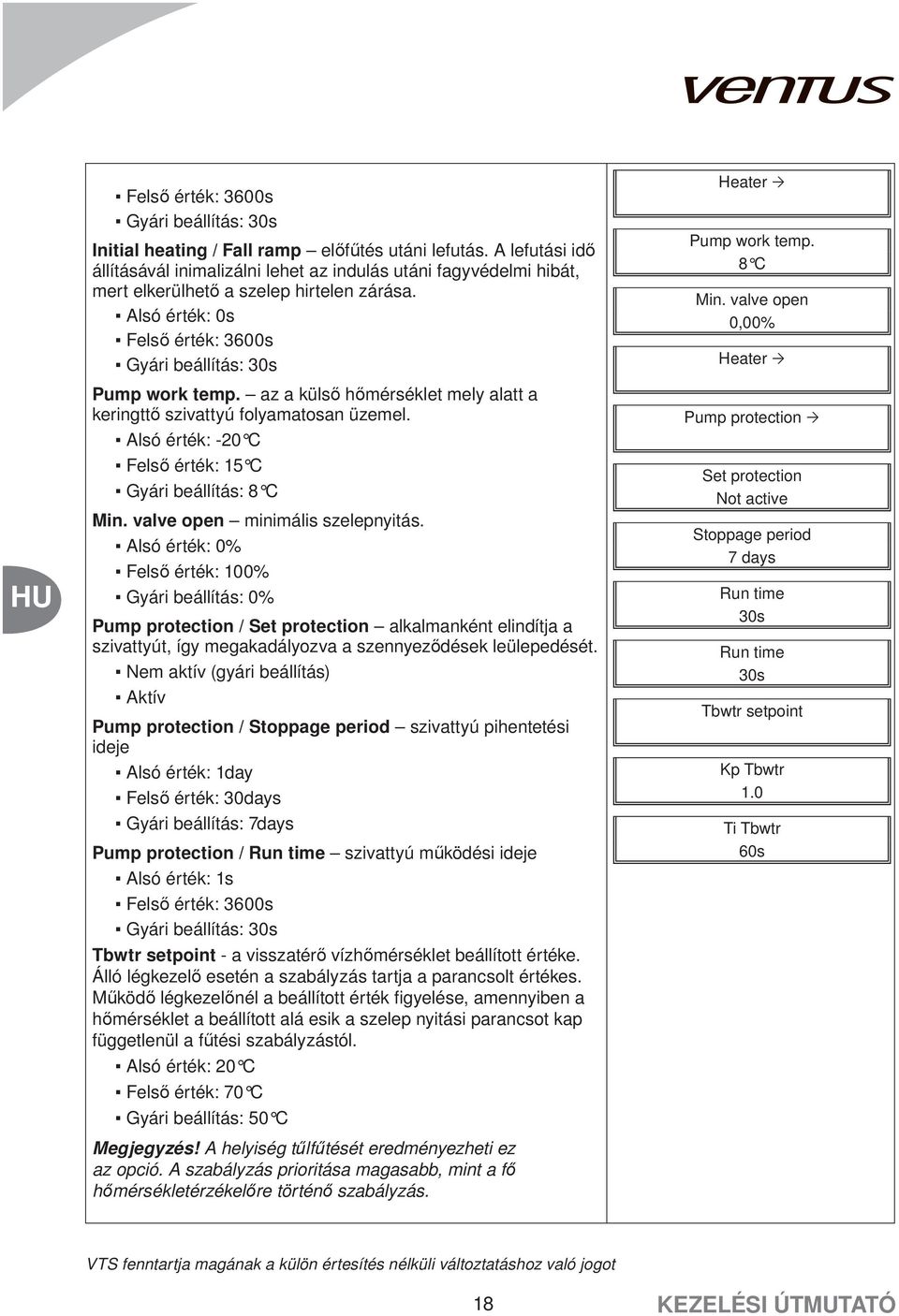

20 Felső érték: 3600s Gyári beállítás: 30s Initial heating / Fall ramp előfűtés utáni lefutás. A lefutási idő állításávál inimalizálni lehet az indulás utáni fagyvédelmi hibát, mert elkerülhető a szelep hirtelen zárása. Alsó érték: 0s Felső érték: 3600s Gyári beállítás: 30s Pump work temp. az a külső hőmérséklet mely alatt a keringttő szivattyú folyamatosan üzemel. Alsó érték: -20 C Felső érték: 15 C Gyári beállítás: 8 C Min. valve open minimális szelepnyitás. Alsó érték: 0% Felső érték: 100% Gyári beállítás: 0% Pump protection / Set protection alkalmanként elindítja a szivattyút, így megakadályozva a szennyeződések leülepedését. Nem aktív (gyári beállítás) Aktív Pump protection / Stoppage period szivattyú pihentetési ideje Alsó érték: 1day Felső érték: 30days Gyári beállítás: 7days Pump protection / Run time szivattyú működési ideje Alsó érték: 1s Felső érték: 3600s Gyári beállítás: 30s Tbwtr setpoint - a visszatérő vízhőmérséklet beállított értéke. Álló légkezelő esetén a szabályzás tartja a parancsolt értékes. Működő légkezelőnél a beállított érték figyelése, amennyiben a hőmérséklet a beállított alá esik a szelep nyitási parancsot kap függetlenül a fűtési szabályzástól. Alsó érték: 20 C Felső érték: 70 C Gyári beállítás: 50 C Megjegyzés! A helyiség tűlfűtését eredményezheti ez az opció. A szabályzás prioritása magasabb, mint a fő hőmérsékletérzékelőre történő szabályzás. Heater Pump work temp. 8 C Min. valve open 0,00% Heater Pump protection Set protection Not active Stoppage period 7 days Run time 30s Run time 30s Tbwtr setpoint Kp Tbwtr 1.0 Ti Tbwtr 60s 18 KEZELÉSI ÚTMUTATÓ
21 Megjegyzés! Az opció tiltva van ha a külső hőmérséklet magasabb, mint a szivattyú indulási hőmérséklet. Kp Tbwtr a szabályzás mértéke Ti Tbwtr a szabályzás integráló tagja Gyári beállítás: Kp=1 / Ti=60s SETTINGS (beállítások) PREHEATER (előfűtő) Temp. setting - az előfűtés értéke Megjegyzés! A beállított érték a B3-ból kiolvasott hőmérséklettel kerül összehasonlításra. A szabályzás célja a B3-al azonos hőmérséklet tartása. Megjegyzés! Figyelmesen tekintse át az eszközök elhelyezésének az ábráját, hogy minden érzékelő a megfelelő helyre kerüljön. Alsó érték: -24 C Felső érték: 0 C Gyári beállítás: -9 C Kp a szabályzás mértéke Ti a szabályzás integráló tagja Gyári beállítás: Kp=1 / Ti=60s Min. valve open - a szelepnyitás minimális értéke. Működő légkezelőnél a szabályzó parancs legalább a beállított érték. Alsó érték: 0% Felső érték: 100% Gyári beállítás: 20% Pump protection / Set protection alkalmanként elindítja a szivattyút, így megakadályozva a szennyeződések leülepedését és a tömítések károsítását. Nem aktív Aktív (gyári beállítás) Pump protection / Stoppage period szivattyú pihentetési ideje Alsó érték: 1 nap Felső érték: 30 nap Gyári beállítás: 7 nap Pump protection / Run time szivattyú működési ideje Alsó érték: 1 másodperc Felső érték: 3600 másoderc Gyári beállítás: 30 másodperc PREHEATER Temp.setting -9 C Kp 1.0 Ti 60s Min. valve open 20% PUMP PROTECT. Set protection Active Stoppage period 7d Run time 30s SETTINGS (beállítások) CLG PUMP PROT. (hűtési szivattyú védelme) A hűtési szivattyú védelmének beállításai megyeznek a fűtési szivattyúéval. A beállítások az előző fejezetben találhatóak: SETTINGS HEATER (fűtő) KEZELÉSI ÚTMUTATÓ 19
22 SETTINGS (beállítások) DX COOLER (gázos hűtő) Min.work time a gázos hűtő minimális futási ideje Alsó érték: 0s Felső érték: 3600s Gyári beállítás: 60s Min.break time a gázos hűtő minimális pihentetése Alsó érték: 0s Felső érték: 3600s Gyári beállítás: 60s Min.work temp. minimális külső hőmérséklet, mely alatt a hűtő működése tiltva van Alsó érték: 0 C Felső érték: 20 C Gyári beállítás: 12 C DX Cooler Min.work time 60s Min.break time 60s Min.work temp. 8 C SETTINGS (beállítások) RECOVERY (hővisszanyerő) Regulation split a hővisszanyerő azonnali 100%-os nyitása mekkora igénynél történjen Alsó érték: 0% Felső érték: 100% Gyári beállítás: 30% Frost protection hővisszanyerő fagyvédelme, a hővisszanyerő utáni minimális hőmérséklet Alsó érték: -10 C Felső érték: 15 C Gyári beállítás: 5 C K p Frost prot. / T i Frost prot. a fagyvédelem PI értékei K p a szabályzás mértéke T i a szabályzás integráló tagja Gyári beállítás: K p =5 / T i =10s SETTINGS (beállítások) MIXING CHAMBER (keverőkamra) Regulation split a keverőkamra azonnali 100%-os nyitása mekkora igénynél történjen Alsó érték: 0% Felső érték: 100% Gyári beállítás: 30% Min fresh air minimális frisslevegő aránya Alsó érték: 0% Felső érték: 100% Gyári beállítás: 30% Recovery Regulation split 30,00% Frost protection 5 C K p Frost prot. 5 T i Frost prot. 10s Mix chamber Regulation split 30,00% Min fresh air 30,00% Fast heating 20 KEZELÉSI ÚTMUTATÓ
23 Fast heating / Fast heating a gyors felfűtés engedélyezése/ tiltása. Ha engedélyezve van és az üzem megkívánja a gyors felfűtést akkor a légkezelő csak visszakeveréssel dolgozik a kívánt belső hőmérséklet eléréséig. Nem aktív (gyári beállítás) Aktív Fast heating / Temp. setpoint a gyors felfűtés hőmérsékletének beállítása Alsó érték: 10 C Felső érték: 30 C Gyári beállítás: 18 C Fast heating / Hysteresis hőmérséklet eltérés melynél a gyors felfűtés aktiválódik. Alsó érték: 2 C Felső érték: 10 C Gyári beállítás: 4 C HALADÓ KEZELÉSI ÚTMUTATÓ 6. SERVICE MENU (szerviz menü) Fast heating Not active Temp.setpoint 18 C Hysteresis 4 C A szerviz menü tartalmazza az alap beállításokat melyek szükségesek a megfelelő és biztonságos üzemhez. Ezen menü tartalmazza az egyszerű karbantartáshoz és probléma megoldáshoz kapcsolódó funkciókat. SERVICE MENU (szerviz menü) SERVICE MODE (szerviz üzem) Service mode a szerviz üzem engedélyezése/tiltása Off kikapcsolva, a légkezelő normál üzeme biztosított On szerviz üzem engedélyezve, a rendszer programozható és zárolva van szabályzás működése Default state for first power-up is On a szerviz üzem gyári állapota, a szabályzót fel kell programozni a normál üzem elött Megyjegyzés! A vezérlő szerviz üzemben nem indul el. A beállítások végeztével a szerviz üzemet kikapcsolt állapotba kell tenni. SERVICE MENU (szerviz menü) CHOOSE APPLIC. (alkalmazás kiválasztása) Choose application az alkalmazás kód kiválasztása, mely meghatározza a légkezelő típusát és mely alapján történik majd a szabályzás. Application type az alkalmazás betüjelzései, a légkezelő adatlapján szerepel AD AP AR AS ND NS HALADÓ KEZELÉSI ÚTMUTATÓ 21 VTS reserves the right to implement changes without prior notice
24 Application code az adott alkalmazás kódja Confirm code ellenőrzés, megmutatja, hogy az adott alkalmazás létezik vagy sem Error nem megfelelő kód, ellenőrizze a helyességét OK beállítás elfogadva SERVICE MENU (szerviz menü) CONFIGURATION (konfiguráció) S6 switch mode - univerzális digitális bemenet értéke a kiegészítő start/stop kapcsolóhoz OR S6 digitális bemenet állapota VAGY a fali kezelő start/stop jele alapján történik a légkezelő vezérlése Megjegyzés! Az alapbeállítás értéke VAGY. AND a S6 digitális bemenet állapota ÉS a fali kezelő start/stop jele alapján történik a légkezelő vezérlése DI1 bemenet - programozható DI1 bemenet, három különböző üzemmód választható S1F (Fire) - tűzjelzés, leáll és lezárja a légkezelőt, NC feszültségmentes kontaktus xsxh (Filters) - szűrő nyomáskapcsoló figyelmeztetés, alapbeállítás, jelzi a hibát a légkezelő működésének megváltoztatása nélkül, NO feszültségmentes kontaktus S6 (Aux) - külső start/stop jel, NO feszültségmentes kontaktus Megjegyzés! DI1 bemenet csak N... programokkódok esetén elérhető ahol a DI1 programozható. A bemenetek A... És N... programok esetén különbözőek, figyelmetesen tekintse át a dokumentációt. Main sensor / Main sensor fő hőmérséklet érzékelő melyre történik a szabályzás. T.Sup befújt hőmérséklet érzékelő HMI helyiség hőmérséklet érzékelő, melyet a fali kezelő mér Main sensor / Max. HMI resp. time kommunikációs időtúllépés. Amennyiben a hőmérsékletérzékelővel megszakad a kapcsolat akkor a fő hőmérséklet érzékelő hiba jelenik meg a fali kezelőn. Alsó érték: 0s Felső érték: 100s Gyári beállítás: 15s DX protection mode a gázos hűtő hibajele NC normál esetben zárt (gyári beállítás) NO normál esetben nyitott Supply FC / Communication a frekvenciaváltókkal történő kommunikáció engedélyezése / tiltása Tiltva (gyári beállítás) Engedélyezve Supply FC / Modbus address a befúvó ventilátor címe Supply FC / Min frequency befúvó ventilátor, minimális frekvencia Alsó érték: 10Hz Felső érték: 50Hz Gyári beállítás: 20Hz VTS reserves the right to implement changes without prior notice 22 HALADÓ KEZELÉSI ÚTMUTATÓ
25 Supply FC / Max frequency befúvó ventilátor, maximális frekvencia Alsó érték: 10Hz Felső érték: 100Hz Gyári beállítás: 60Hz Supply FC / Acceleration felfutási idő Alsó érték: 30s Felső érték: 120s Gyári beállítás: 60s Supply FC / Deceleration lefutási idő Alsó érték: 20s Felső érték: 100s Gyári beállítás: 60s Exhaust FC /... ugyanazok a beállítási lehetőségek, mint befúvás esetén RRG FC /... ugyanazok a beállítási lehetőségek, mint befúvás esetén Response timeout frekvenciaváltó időtúllépése. Amennyiben a frekvenciaváltóval megszakad a kapcsolat akkor frekvneicaváltó hiba jelenik meg a fali kezelőn. A paraméter átállítása nem ajánlott. Gyári beállítás: 0,3s Comm break time két adatküldés közötti intervallum. A paraméter átállítása nem ajánlott. Gyári beállítás: 2,0s SERVICE MENU (szerviz menü) INPUT STATES (bemenetek) Digital inputs a digitális bemenetek jelenlegi állapota D1 Nyitott/Zárt D2 Nyitott/Zárt D3 Nyitott/Zárt D4 Nyitott/Zárt Sensor inputs a hőmérsékletek jelenlegi értéke (Pt1000-s szenzor által) P1 P2 P3 SERVICE MENU (szerviz menü) OUTPUT STATES (kimenetek) Relay outputs a relékimenetek jelenlegi értéke REL1 Off / On REL2 Off / On REL3 Off / On Analog outputs az analóg kimenetek jelenlegi értéke A V A V HALADÓ KEZELÉSI ÚTMUTATÓ 23 VTS reserves the right to implement changes without prior notice
26 SERVICE MENU (szerviz menü) INPUT EMULATION (bemenetek próba) Digital inputs a digitális bemenetek felülírása D1 Nincs / Nyitott / Zárt D2 Nincs / Nyitott / Zárt D3 Nincs / Nyitott / Zárt D4 Nincs / Nyitott / Zárt Sensor inputs hőmérséklet értékek felülírása P1 emulate Tiltva / Engedélyezve felülírás engedélyezése P1 temp. - írja be az értéket P2 emulate Tiltva / Engedélyezve felülírás engedélyezése P2 temp. - írja be az értéket P3 emulate Tiltva / Engedélyezve felülírás engedélyezése P3 temp. - írja be az értéket SERVICE MENU (szerviz menü) OUTPUT FORCING (kiment kényszerítése) Relay outputs relékimenetek felülírása REL1 Nincs / Kényszerítés ki / Kényszerítés be REL2 Nincs / Kényszerítés ki / Kényszerítés be REL3 Nincs / Kényszerítés ki / Kényszerítés be Analog outputs analóg kimenetek felülírása A1 forcing Tiltva / Engedélyezve felülírás engedélyezése A1 voltage 0..10V A2 forcing Tiltva / Engedélyezve felülírás engedélyezése A2 voltage 0..10V SERVICE MENU (szerviz menü) RESTORE DEFAULT SETTINGS (gyári értékek visszaállítása) A gyári értékek visszaállításához nyomja meg az OK gombot. Ezt követően erősítse meg még egyszer. Megyjegyzés! A gyári értékek visszaállítása visszafordíthatatlan törlést eredményez. A vezérlő teljes újrakonfigurálása szükséges. Amennyiben a gyári beállítások visszaállítása nem működik akkor próbálja meg a következőt: kapcsolja le a betápot minden dip kapcsolót állítson ON-ra (az eredeti beállításokat jegyezze meg) kapcsolja fel a betápot (a hiba LED folyamatosan felgyullad) kapcsolja le a betápot minden dip kapcsolót állítson vissza az eredeti állásba és kapcsolja fel a betápot (kész) VTS reserves the right to implement changes without prior notice 24 HALADÓ KEZELÉSI ÚTMUTATÓ
27 SERVICE MENU (szerviz menü) ALGORHITM LPS (algoritmus kör) Az algoritmusok kör jelzi az alkalmazás végrehajtás sebességét. 7. FREKVENCIAVÁLTÓK BEÁLLÍTÁSA A kapcsolószekrény és a frekvenciaváltók közötti kommunikáció Modbuson keresztül történik. A megfelelő kábelezés és beüzemelés elengedhetetlen a hibamentes üzemhez. Megyjegyzés! Helytelen felprogramozás károsíthatja a frekvenciaváltókat! A OPTIMA kapcsolószekrény maximálisan három frekvenciaváltót tud kezelni: Frekvenciaváltó a befúvó ventilátorhoz Frekvenciaváltó az elszívó ventilátorhoz Frekvenciaváltó a forgódobos hővisszanyerőhöz (lásd a dokumentációs: Forgódobos Hővisszanyerő Hajtás) Megyjegyzés! A megfelelő címzés elengehetetlen a helyes működéshez. Megyjegyzés! Az LS frekvenciaváltók gyári beállítása a H93-as paraméter 1-re történő állításával lehetséges. Ezt követően vissza kell állítani 0-ra. Paraméter Kód Érték Megjegyzés Vezérlési mód DRV 3 Modbus Frekvencia beállítási mód Frq ic5:8 / ig5:7 Modbus Leállítási mód F4 0 lefutás Max. Működési frekvencia F21 100,0 Hz Motor névleges frekvencia F22 50,0 Hz U/f karakterisztika F30 1 négyzetes Motor túlterhelés védelem F50 1 engedélyezve Pólusok száma H31 * adattábla szerint Névleges motor slip H32 ** számítás alapján Névleges motor feszültség H33 * adattábla szerint Motor üresjárási áram H34 * 1/3 áramfelvétel Modbus cím I60 * 2 - befúvó ventilátor 3 - elszívó ventilátor Kommunikációs elvesztése esetén I62 2 futás leállítása Kommunikációs időtúllépés I63 10,0 s A slip számítása: H32 = (1 - H31 * rated_rpm / 6000) * 50 Hz 8. HIBAKEZELÉS A kezelőszerv és a kapcsolószekrény is LED-es visszajelzést ad az előforduló hibáról. A hibalistába a fali kezelők keresztül elérhető. A menübe a [C] gomb hosszú megnyomásával lehet belépni (kb. 2 másodperc). Megyjegyzés! Gyári beállításoknál hiba esetén a kezelő automatiksan átvált a hibalistára. A jelenlegi működés a beállítástól függ. HALADÓ KEZELÉSI ÚTMUTATÓ 25 VTS reserves the right to implement changes without prior notice
28 Minden hiba a következőképpen jelenik meg: A9_HW_ThAir 09: A felső sorban a hiba megnevezése pl: A9_HW_ThAir, míg alatta a hiba időpontja jelenik meg. Új hiba esetén a LED villogni kezd. A hibák két csoportba vannak sorolva: Önkioldó hibák a légkezelő automatiksan újraindul amikor a hiba megszünik, A1 és A2 kódokkal jelölve. Kézi nyugtázást igénylő hibák kézi nyugtázást igényel mely után a légkezelő elindul (amennyiben a hiba megszűnt vagy elhárult), A50, A51... Kódokkal jelölve A hiba nyugtázásához folyamatosan tartsa nyomva az [OK] gombot. A nyugtázás elött a hiba forrását el kell hárítani máskülönben a hiba neve mellett egy * jelenik meg jelezve, hogy a hiba még mindig aktív. A nyugtázást követően a LED villogását a folyamatos fény veszi át. Megyjegyzés! Minden légkezelőt leállító hiba külön-külön kézi nyugtázást igényel. Az [OK] gomb tartásával csak az aktuális hiba kerül nyugtázásra. ÖNKIOLDÓ HIBÁK (a hiba megszünésével a légkezelő elindul) Hibakód Leírás Bemenet Szabályzó válasza A1_Filter elpiszkolódott szűrő jelzése D3 nincsen reakció A2_FCsCom befúvó frekvenciaváltó kommunikációs hiba Modbus azonnali leállás A3_FCeCom elszívó frekvenciaváltó kommunikációs hiba Modbus azonnali leállás A4_Tmain fő hőmérséklet érzékelő hiba - leállás A5_Tsup befúvó hőmérséklet érzékelő hiba P1 leállás A6_Tout külső hőmérséklet érzékelő hiba P2 leállás A7_Trec hővisszanyerő utáni hőmérséklet érzékelő hiba P3 leállás A8_HE_Th elektromos fűtő túlmelegedés hiba D2 leállás A9_HW_ThAir vizes fűtő fagyvédelmi hiba D2 leállás, szivattyú indítás, szelep 100%-ra nyit A10_DX gázos hűtő hiba D2 hűtés megáll A11_FCrCom forgódobos hővisszanyerő frekvenciaváltó hiba Modbus leállás A12_InEmul kézi üzem a bemenetek egyikén - unit stop A13_OutForce kézi üzem a kimeneten egyikén - unit stop A14_Troom HMI helyiség érzékelő komunikáció Modbus unit stop A15_preHW_ ThAir vizes előfűtő fagyvédelem D3 unit stop VTS reserves the right to implement changes without prior notice 26 HALADÓ KEZELÉSI ÚTMUTATÓ
29 KÉZI NYUGTÁZÁST IGÉNYLŐ HIBÁK Hibakód Leírás Bemenet Szabályzó válasza A50_MotSup befúvó motor / frekvenciaváltó védelem hiba Modbus azonnali leállás A51_MotExh elszívó motor / frekvenciaváltó védelem hiba Modbus azonnali leállás A52_3xTmain fő hőmérséklet érzékelő hiba egy órán belül háromszor - leállás A53_3xTsup A54_3xTout A55_3xTrec A56_3xHE_Th befúvó hőmérséklet érzékelő hiba egy órán belül háromszor külső hőmérséklet érzékelő hiba egy órán belül háromszor hővisszanyerő utáni hőmérséklet érzékelő hiba egy órán belül háromszor elektromos fűtő túlmelegedés hiba egy órán belül háromszor P1 P2 P3 D2 leállás leállás leállás leállás A57_3xHW_ThAir vizes fűtő fagyvédelmi hiba egy órán belül háromszor D2 leállás, szivattyú indítás, szelep 100%- ra nyit A58_3xDX gázos hűtő hiba egy órán belül háromszor D2 hűtés megáll A59_MotRRG forgódobos hővisszanyerő motor / frekvenciaváltó védelem hiba Modbus leállás A60_Fire tűzjelzés D1 azonnali leállás A61_3xTroom helyiség hőmérséklet érzékelő hiba 3 alkalommal egy órán belül - unit stop 9. TECHNIKAI ADATOK Paraméter VS10-75 CG OPTIMA VS CG OPTIMA SUP VS CG OPTIMA SUP-EXH Tömeg 6,5 7,0 7,5 Méretek (SZ x Mag x Mély) 240x300x x400x x400x130 Elektromos rendszer Névleges tápfeszültség ~230V 3~400V 3~400V Névleges áram In 31A 28A 49A Névleges szigetelési feszültség Ui Névleges átütési feszültség Uimp Névleges zárlati szilárdság a főáramkörökre a váltakozó áramú összetevő névleges értéke 1 másodpercig, rövidzárlat a névleges feszültségen Zárlati szilárdság csúcsértéke (ipk) cosφ= 0,5 nél Névleges rövidzárási áram TN 400V 2.5kV 6kA 10.2kA Bizonytalansági tényező 0.9 Névleges frekvencia Védettség Működési hőmérséklet 6kA 50Hz ±1Hz IP C Vezérlőáramkörök tápfeszültsége 24VAC EMC környezet 1 HALADÓ KEZELÉSI ÚTMUTATÓ 27 VTS reserves the right to implement changes without prior notice
30 VÉDELMI BERENDEZÉSEK PARAMÉTEREI F1 F2 F3 F4 6,3A / 250V 5x20 üveg biztosíték 6,3A / 250V 5x20 üveg biztosíték 16,0A / 250V 5x20 kerámia biztosíték 16,0A / 250V 5x20 kerámia biztosíték BEMENET/KIMENET KARAKTERISZTIKÁK Digitális bemenetek D1..D4 Névleges feszültség Nagy érzékeli tartomány Hőmérséklet mérő bemenetek P1..P3 Érzékelő típusa Minimális ellenállás Frissítési idő Működési tartomány Pontosság Felbontás Analóg bemenetek A1, A2 Feszültség Maximális Minimális ellenállás Feszültség Relékimenetek Maximális kapcsolási feszültség Minimális kapcsolási feszültség Áramfelvétel AC1 / DC1 osztályban Minimális feszültség Áramfelvétel hosszú távon 10. KÁBELEZÉS 24VAC / 24 DC VAC / VDC Pt1000 0Ω 60ms C ±0.5 C 8bits / C 0..10V 20mA 500Ω 7bits / V 250VAC 5VDC 8A 10mA 8A A frekvenciaváltó és a kapcsolószekrény kábeleit a villamos rajznak megfelelően csatlakoztassa. A megadott kábelkeresztmetszetek hosszú távú terhelésre lettek meghatározva a levegőben (védőcsőben, kábeltálcán), a faltól min 0,3 kábelátmérőnyi távolságra, PVC szigeteléssel ellátva. A kábelhossz és az elhelyezések eltérései, rövidzárási áramerősségek miatt azonban szükség lehet az itt megadott keresztmetszetek felülvizsgálatára. Típus Kép Leírás Tulajdonságok [1] Rézvezetős árnyékolt kábel, PVC szigeteléssel Néveleges feszültség: 300/500V Környezeti hőmérséklet: C [2] Rézvezetős, PVC szigetelésű kábel Néveleges feszültség: 450/750V Környezeti hőmérséklet: C [3] Rézvezetős, sodrott érpáras kábel, PVC szigeteléssel Néveleges feszültség: 150V Környezeti hőmérséklet: C VTS reserves the right to implement changes without prior notice 28 HALADÓ KEZELÉSI ÚTMUTATÓ
31 Elem neve / csatlakozás helye Szimbólum Típus Keresztmetszet [mm 2 ] Kapcsolószekrényhez szükséges kábel CG [2] Table A szabályzó N1 - - tűzjelző S1F [2] 2x0,75 multifunkciós kapcsoló S6 [2] 2x0,75 befújt hőmérséklet érzékelő B1 [1] 2x0,75 külső hőmérséklet érzékelő B3 [1] 2x0,75 hővisszanyerő utáni hőmérséklet érzékelő B4 [1] 2x0,75 Elektromos fűtő kapcsoló VTS-E-0005 ter. 22:23 VTS-E-0005 [2] 2x0,75 fűtési hőcserélő légoldali fagyvédelem S2F [2] 2x0,75 fűtő/hűtő hőcserélő szelepmozgató motor Y1 [1] 3x0,75 Elektromos fűtő szabályzó kimenet VTS-E-0005 ter. 15:21 VTS-E-0005 [1] 3x0,75 vizes fűtő szivattyú indítójel M1 [1] 3x1,5 fűtővíz visszatérő hőmérséklet érzékelő B7 [4] 3x0,75 közvetítő közeges hőcserélő fagyvédő termosztát S6F [3] 2x0,75 közvetítő közeges hővisszanyerő szelepmozgató Y6 [4] 3x0,75 közveítő közeges hővisszanyerő keringtető szivattyú indítójel M3 [3] 3x1,0 hűtő egység hibajel S5F [2] 2x0,75 hűtő egység indítójel E1 [2] 2x0,75 hűtő indítójel I. fokozat E2.1 [2] 2x0,75 hűtési szelepmozgató motor Y2 [1] 3x0,75 forgódobos hővisszanyerő frekvenciaváltó U1 [1] [2] 3x1,5 / 4x1,5 forgódobos hővisszanyerő hiba forgódobos hővisszanyerő indítás forgódobos hővisszanyerő sebesség bemenet via Modbus [3] UTP 2x2 visszakeverés zsalumozgató Y3 [1] 3x0,75 by pass zsalumozgató Y4 [1] 3x0,75 fűtő/hűtő hőcserélő szelepmozgató motor Y5 [1] 3x0,75 légkezelő távindítás E4 [2] 2x0,75 HMI OPTIMA N3 [3] UTP 2x2 supply e nyomáskapcsoló előszűrő, befúvás lements nyomáskapcsoló elektromos fűtő légoldali védelme 1S1H [2] 2x0,75 nyomáskapcsoló utószűrő, befúvás 1S2H [2] 2x0,75 elektromos fűtő nyomáskapcsoló 1S3H [2] 2x0,75 befúvó frekvenciaváltó 1U1 [1] [2] [3] Table A UTP 2x2 frisslevegő zsalumozgató 1Y1 [2] 3x0,75 elszívás elemei nyomáskapcsoló előszűrő, elszívás 2S1H [2] 3x0,75 elszívó frekvenciaváltó 2U1 [1] [2] [3] Table A UTP 2x2 kidobott levegő zsalumozgató 2Y1 [2] 3x0,75 HALADÓ KEZELÉSI ÚTMUTATÓ 29 VTS reserves the right to implement changes without prior notice
32 A tábla Motorteljesítmény Névleges áramfelvétel Frekvenciaváltó biztosíték Frekvenciaváltóhoz szükséges kábel Motorhoz szükséges kábel Kapcsolószekrényhez szükséges kábel Kapcsolószekrény üzemi áramfelvétele [kw] [A] [mm 2 ] [mm 2 ] [mm 2 ] [A] 3~230V / 50Hz ~230V / 50Hz Befúvó 0,55 2,5 gg10 3x1,5 4x1 3x1,5 0,75 3,0 gg10 3x1,5 4x1,5 3x2,5 14 1,1 4,5 gg10 3x1,5 4x1,5 3x2,5 3 x C tábla 17 1,5 6,0 gg20 3x2,5 4x1,5 3x4 17 2,2 8,0 gg20 3x2,5 4x1,5 3x4 20 3~400V / 50Hz 3~400V / 50Hz 3,0 6,0 gg16 4x2,5 4x2,5 5x4 Befúvó 5,5 11,0 gg20 4x2,5 4x2,5 5x4 5 x C tábla 13 / 12,5 / / 7,5 / 13 4,0 8,0 gg16 4x2,5 4x2,5 5x4 10 / 9,5 / 15 7,5 15,0 gg20 4x2,5 4x2,5 5x6 18 / 16,5 / 22 11,0 21,0 gg25 4x4 4x4 5x6 23 / 22,5 / 28 Befúvóelszívó Befúvóelszívó B tábla B tábla B tábla P 0,55kW 0,75kW 1,1kW 1,5kW 2,2kW 3kW 4kW 5,5kW 7,5 11 kw L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 0, , , , , , , , , , , , , ,5 23 5,5 17, , , , , ,5 29 7,5 21, , , , , , , , , , , , , , ,5 49 C tábla P [kw] 0,55 0,75 1,1 1,5 2,2 3,0 4,0 5,5 7,5 11,0 0,55 4 0, , , , , , , , , VTS reserves the right to implement changes without prior notice 30 HALADÓ KEZELÉSI ÚTMUTATÓ
33 11. EELEKTROMOS DIAGRAMMOK OPTIMA HALADÓ KEZELÉSI ÚTMUTATÓ 31 VTS reserves the right to implement changes without prior notice
34 VS CG OPTIMA SUP-EXH VTS reserves the right to implement changes without prior notice 32 HALADÓ KEZELÉSI ÚTMUTATÓ
35 N1 Q L1 1L1 1L2 1L2 1L3 1L3 2 T1 1L1 1L2 1L3 230V 24V HMI Complex 4 L1 L2 L3 ALARM COMM 2F1M 6 N N PE N PE N PE OK 2U1 2M1 3~ EL-Piast GND 24VAC C XG0 XG VS CG OPTIMA SUP HALADÓ KEZELÉSI ÚTMUTATÓ 33 VTS reserves the right to implement changes without prior notice
