1 V1 Lefolyók kádakhoz- és zuhanytálcákhoz Vízelvezetés-technika HU 2/15 Árlista 2015 Műszaki változtatások joga fenntartva!

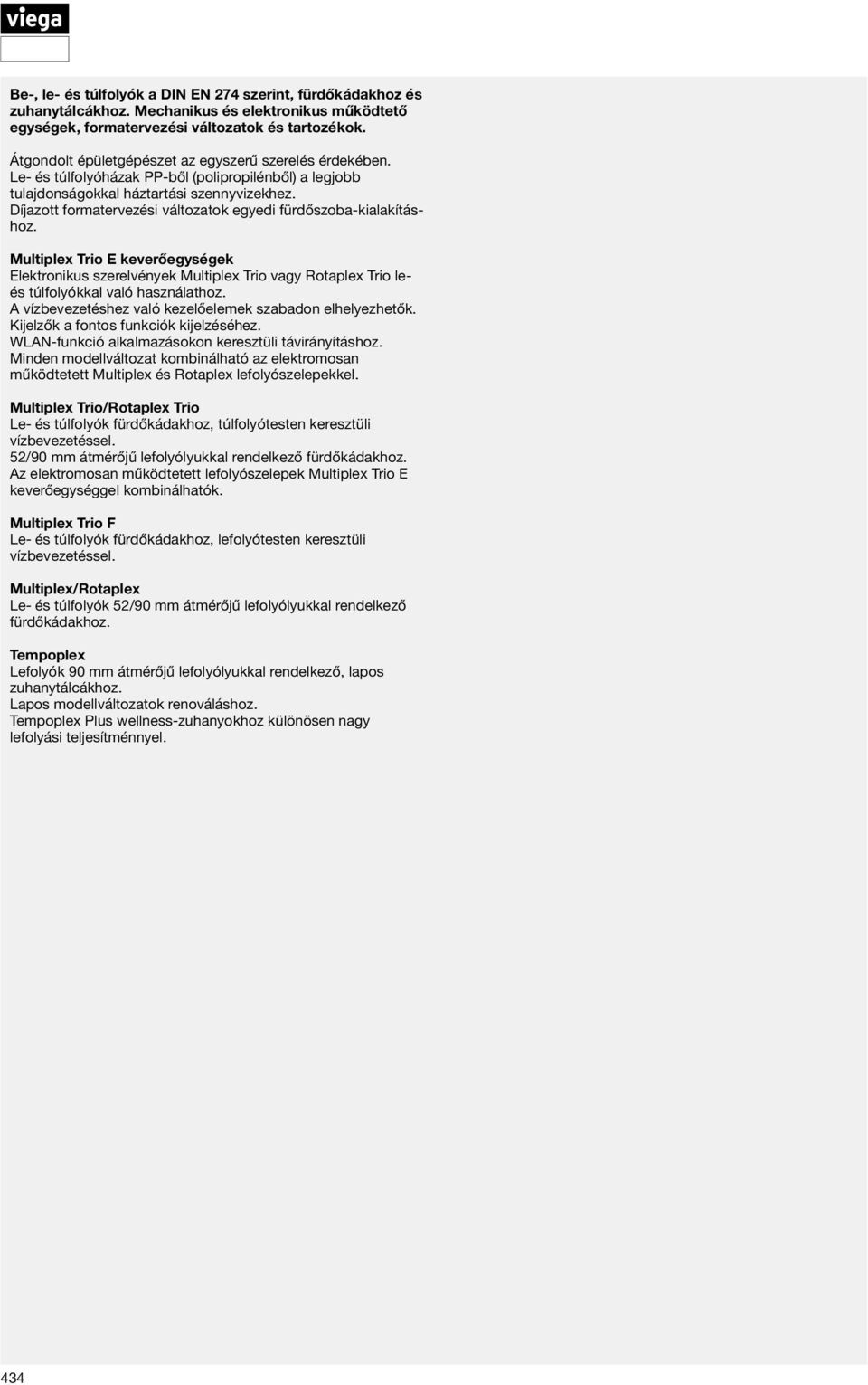

2 Be-, le- és túlfolyók a DIN EN 274 szerint, fürdőkádakhoz és zuhanytálcákhoz. Mechanikus és elektronikus működtető egységek, formatervezési változatok és tartozékok. Átgondolt épületgépészet az egyszerű szerelés érdekében. Le- és túlfolyóházak PP-ből (polipropilénből) a legjobb tulajdonságokkal háztartási szennyvizekhez. Díjazott formatervezési változatok egyedi fürdőszoba-kialakításhoz. Multiplex Trio E keverőegységek Elektronikus szerelvények Multiplex Trio vagy Rotaplex Trio leés túlfolyókkal való használathoz. A vízbevezetéshez való kezelőelemek szabadon elhelyezhetők. Kijelzők a fontos funkciók kijelzéséhez. WLAN-funkció alkalmazásokon keresztüli távirányításhoz. Minden modellváltozat kombinálható az elektromosan működtetett Multiplex és Rotaplex lefolyószelepekkel. Multiplex Trio/Rotaplex Trio Le- és túlfolyók fürdőkádakhoz, túlfolyótesten keresztüli vízbevezetéssel. 52/90 mm átmérőjű lefolyólyukkal rendelkező fürdőkádakhoz. Az elektromosan működtetett lefolyószelepek Multiplex Trio E keverőegységgel kombinálhatók. Multiplex Trio F Le- és túlfolyók fürdőkádakhoz, lefolyótesten keresztüli vízbevezetéssel. Multiplex/Rotaplex Le- és túlfolyók 52/90 mm átmérőjű lefolyólyukkal rendelkező fürdőkádakhoz. Tempoplex Lefolyók 90 mm átmérőjű lefolyólyukkal rendelkező, lapos zuhanytálcákhoz. Lapos modellváltozatok renováláshoz. Tempoplex Plus wellness-zuhanyokhoz különösen nagy lefolyási teljesítménnyel. 434

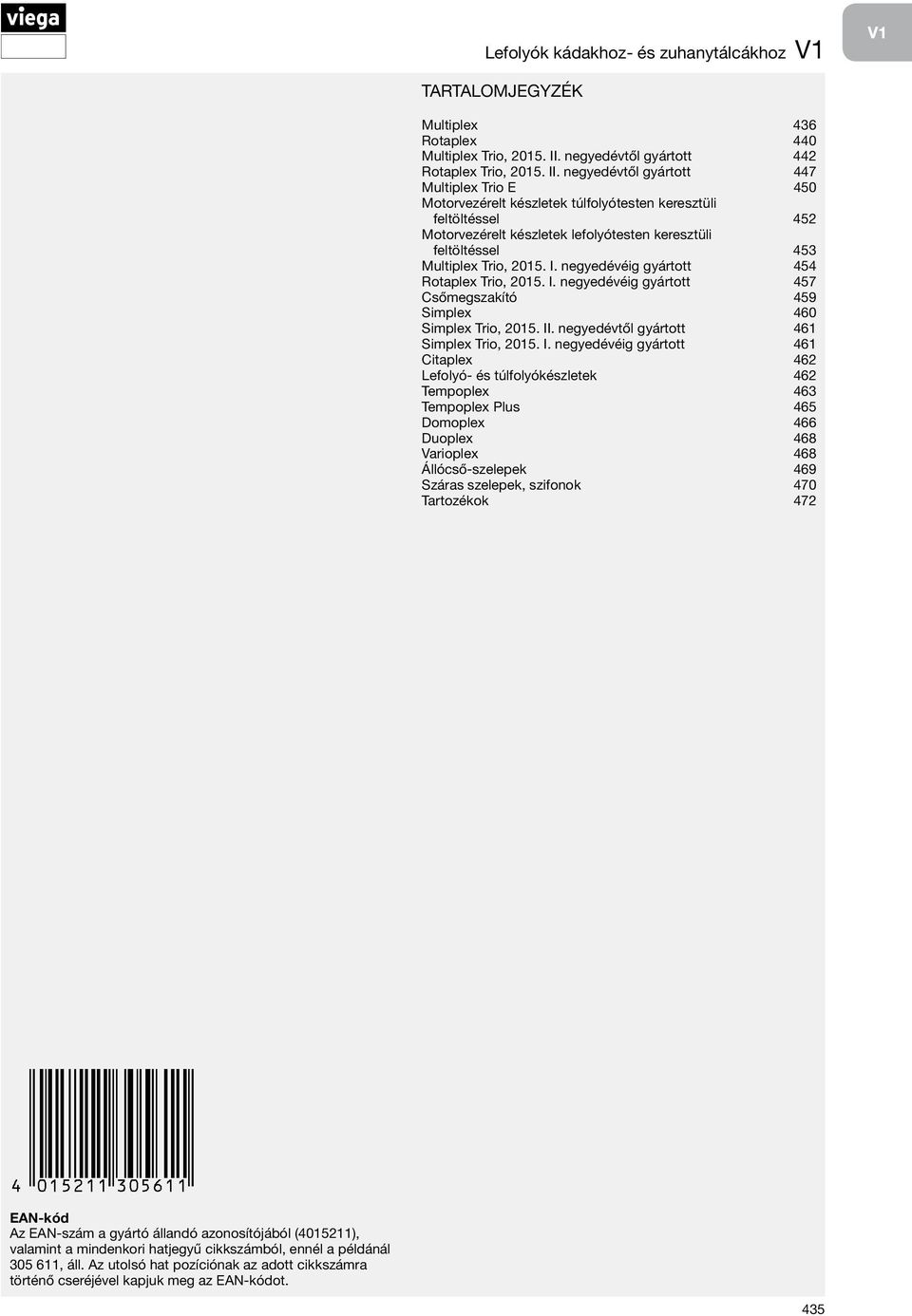

3 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Tartalomjegyzék Multiplex 436 Rotaplex 440 Multiplex Trio, II. negyedévtől gyártott 442 Rotaplex Trio, II. negyedévtől gyártott 447 Multiplex Trio E 450 Motorvezérelt készletek túlfolyótesten keresztüli feltöltéssel 452 Motorvezérelt készletek lefolyótesten keresztüli feltöltéssel 453 Multiplex Trio, I. negyedévéig gyártott 454 Rotaplex Trio, I. negyedévéig gyártott 457 Csőmegszakító 459 Simplex 460 Simplex Trio, II. negyedévtől gyártott 461 Simplex Trio, I. negyedévéig gyártott 461 Citaplex 462 Lefolyó- és túlfolyókészletek 462 Tempoplex 463 Tempoplex Plus 465 Domoplex 466 Duoplex 468 Varioplex 468 Állócső-szelepek 469 Száras szelepek, szifonok 470 Tartozékok 472 EAN-kód Az EAN-szám a gyártó állandó azonosítójából ( ), valamint a mindenkori hatjegyű cikkszámból, ennél a példánál , áll. Az utolsó hat pozíciónak az adott cikkszámra történő cseréjével kapjuk meg az EAN-kódot. 435

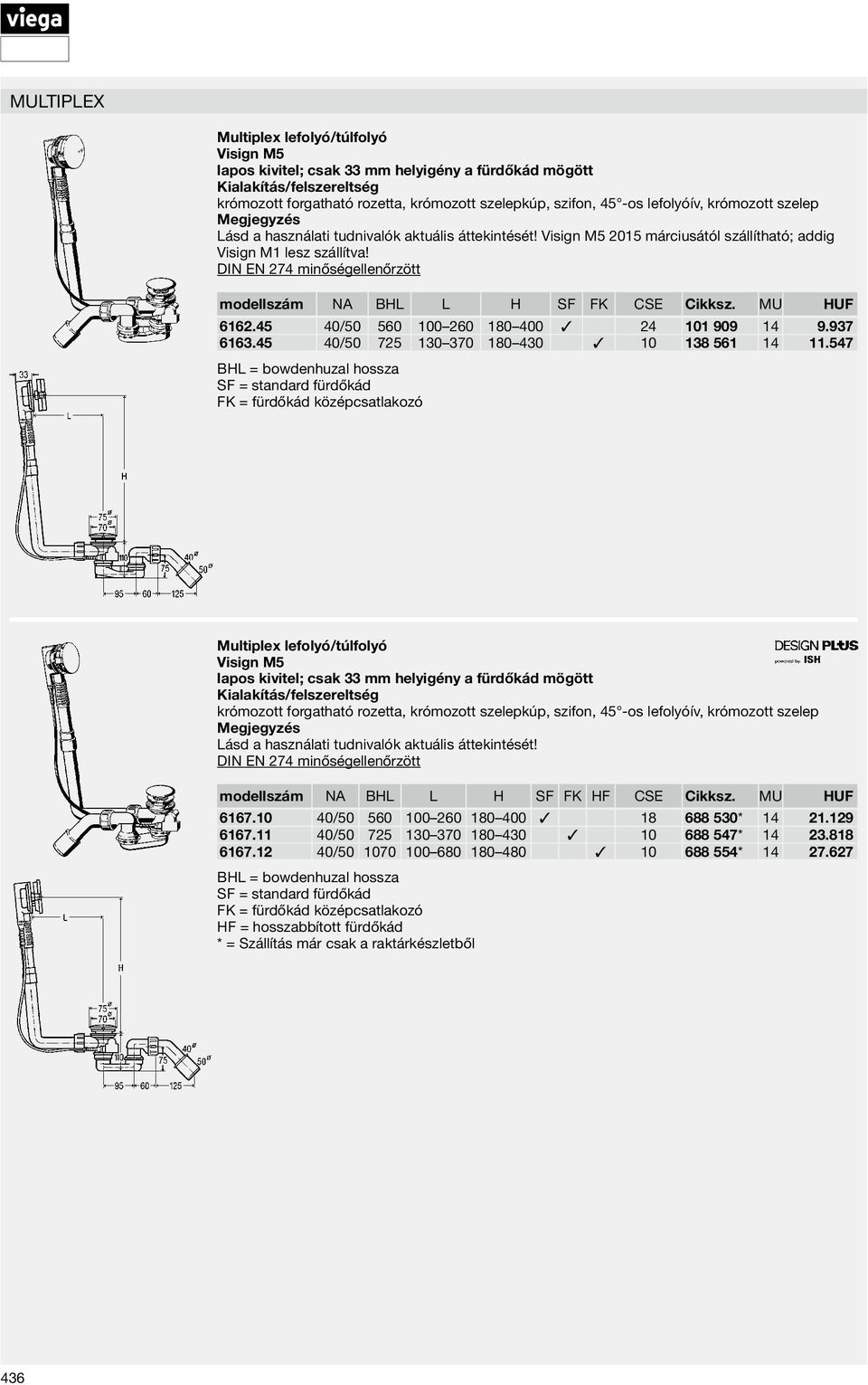

4 Multiplex Multiplex lefolyó/túlfolyó Visign M5 lapos kivitel; csak 33 mm helyigény a fürdőkád mögött krómozott forgatható rozetta, krómozott szelepkúp, szifon, 45 -os lefolyóív, krómozott szelep Visign M márciusától szállítható; addig Visign M1 lesz szállítva! modellszám NA BHL L H SF FK CSE Cikksz. MU HUF / / Multiplex lefolyó/túlfolyó Visign M5 lapos kivitel; csak 33 mm helyigény a fürdőkád mögött krómozott forgatható rozetta, krómozott szelepkúp, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / * / * / *

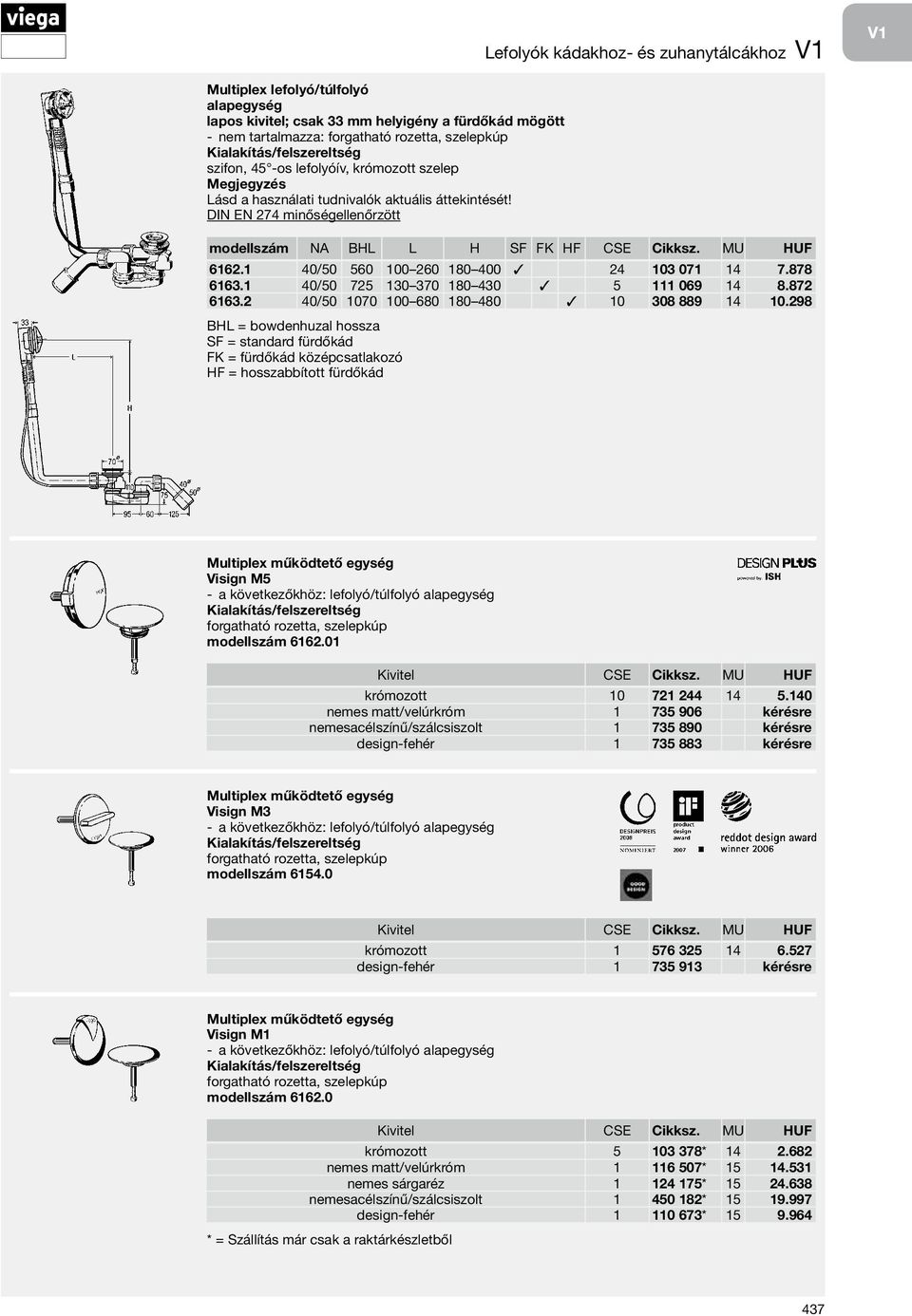

5 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Multiplex lefolyó/túlfolyó alapegység lapos kivitel; csak 33 mm helyigény a fürdőkád mögött nem tartalmazza: forgatható rozetta, szelepkúp szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / / / Multiplex működtető egység Visign M5 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, szelepkúp modellszám krómozott nemes matt/velúrkróm kérésre nemesacélszínű/szálcsiszolt kérésre design-fehér kérésre Multiplex működtető egység Visign M3 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, szelepkúp modellszám krómozott design-fehér kérésre Multiplex működtető egység Visign M1 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, szelepkúp modellszám krómozott * nemes matt/velúrkróm * nemes sárgaréz * nemesacélszínű/szálcsiszolt * design-fehér *

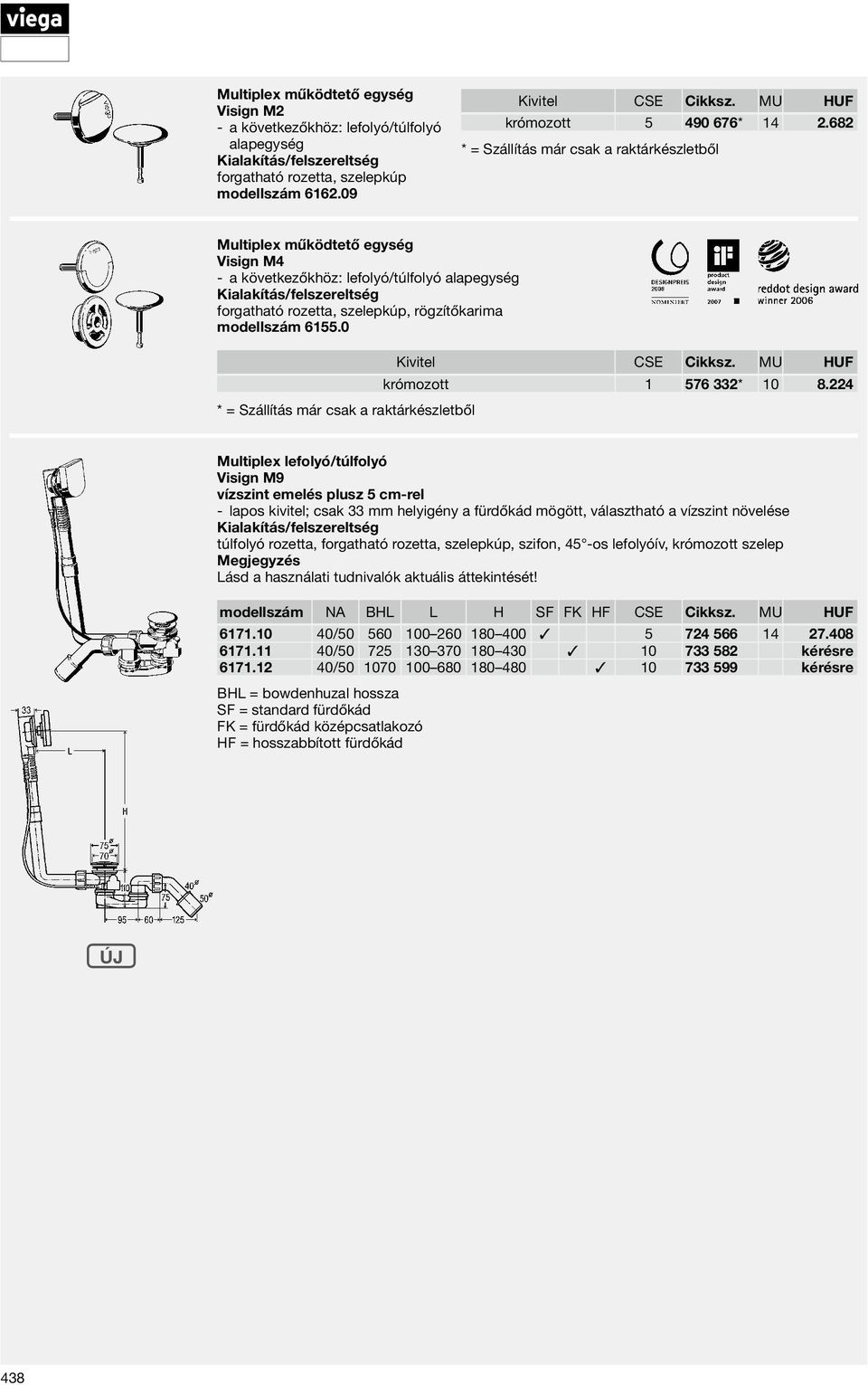

6 Multiplex működtető egység Visign M2 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, szelepkúp modellszám krómozott * Multiplex működtető egység Visign M4 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, szelepkúp, rögzítőkarima modellszám krómozott * Multiplex lefolyó/túlfolyó Visign M9 vízszint emelés plusz 5 cm-rel lapos kivitel; csak 33 mm helyigény a fürdőkád mögött, választható a vízszint növelése túlfolyó rozetta, forgatható rozetta, szelepkúp, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / / kérésre / kérésre ÚJ 438

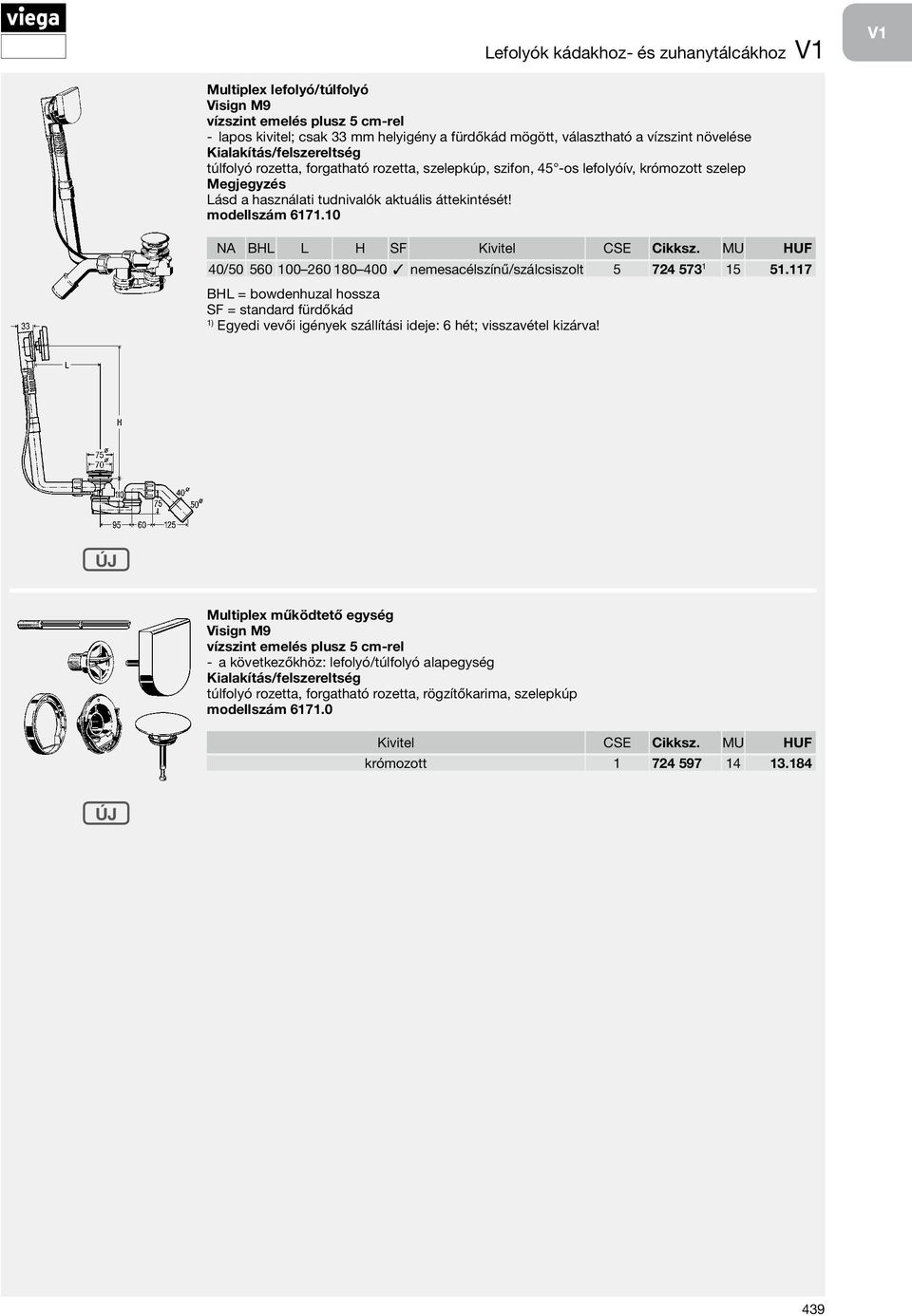

7 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Multiplex lefolyó/túlfolyó Visign M9 vízszint emelés plusz 5 cm-rel lapos kivitel; csak 33 mm helyigény a fürdőkád mögött, választható a vízszint növelése túlfolyó rozetta, forgatható rozetta, szelepkúp, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF 40/ nemesacélszínű/szálcsiszolt ) Egyedi vevői igények szállítási ideje: 6 hét; visszavétel kizárva! ÚJ Multiplex működtető egység Visign M9 vízszint emelés plusz 5 cm-rel a következőkhöz: lefolyó/túlfolyó alapegység túlfolyó rozetta, forgatható rozetta, rögzítőkarima, szelepkúp modellszám krómozott ÚJ 439

8 Rotaplex Rotaplex lefolyó/túlfolyó Visign R5 lapos kivitel; csak 33 mm helyigény a fürdőkád mögött krómozott forgatható rozetta, krómozott takarófedél, szifon, krómozott szelep, 45 -os lefolyóív modellszám NA BHL L H FK HF CSE Cikksz. MU HUF / * / * Rotaplex lefolyó/túlfolyó alapegység lapos kivitel; csak 33 mm helyigény a fürdőkád mögött nem tartalmazza: forgatható rozetta, takarófedél szifon, 45 -os lefolyóív modellszám NA BHL L H FK HF F90 CSE Cikksz. MU HUF / / F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz Rotaplex működtető egység Visign R5 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, takarófedél modellszám krómozott

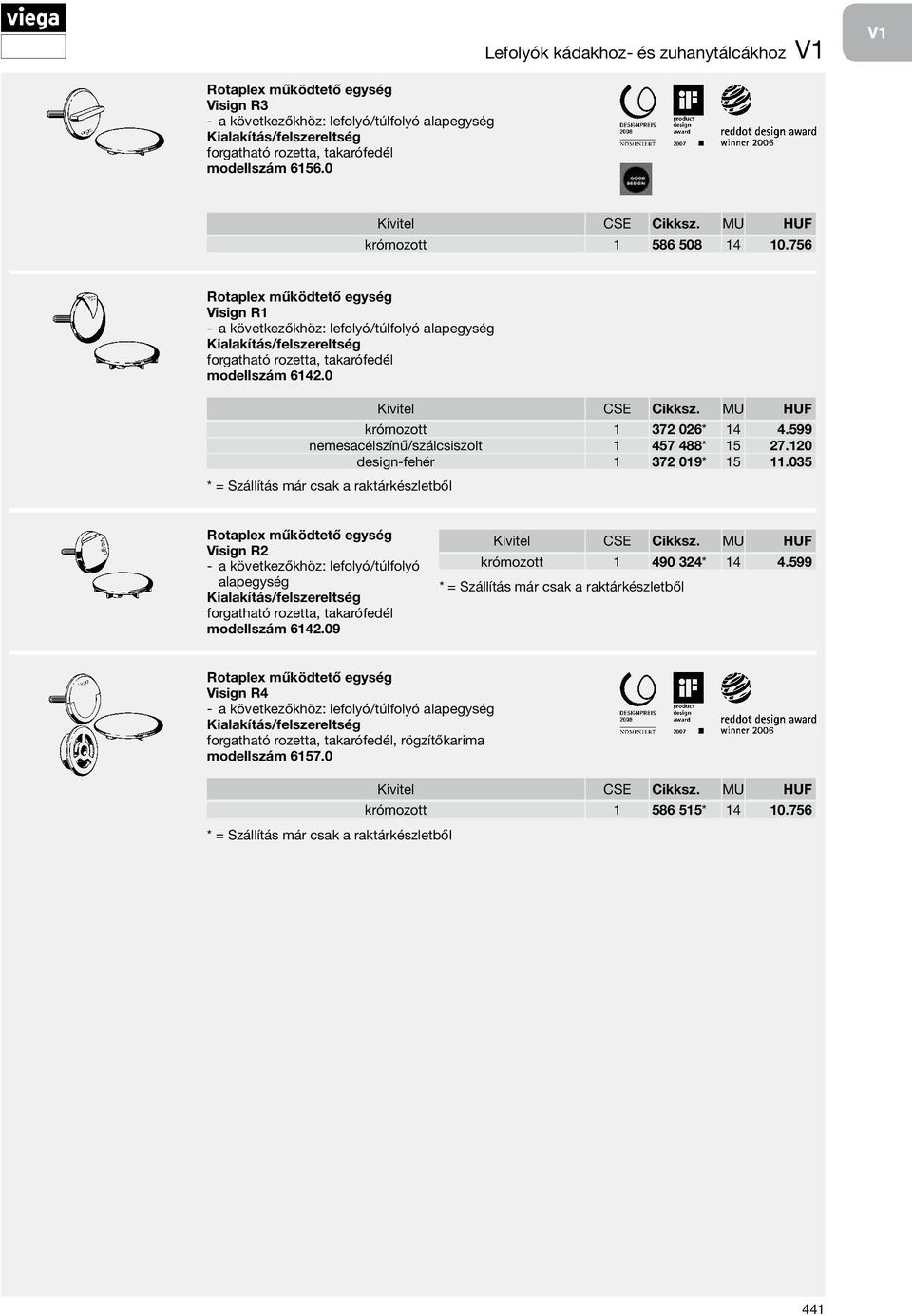

9 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Rotaplex működtető egység Visign R3 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, takarófedél modellszám krómozott Rotaplex működtető egység Visign R1 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, takarófedél modellszám krómozott * nemesacélszínű/szálcsiszolt * design-fehér * Rotaplex működtető egység Visign R2 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, takarófedél modellszám krómozott * Rotaplex működtető egység Visign R4 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, takarófedél, rögzítőkarima modellszám krómozott *

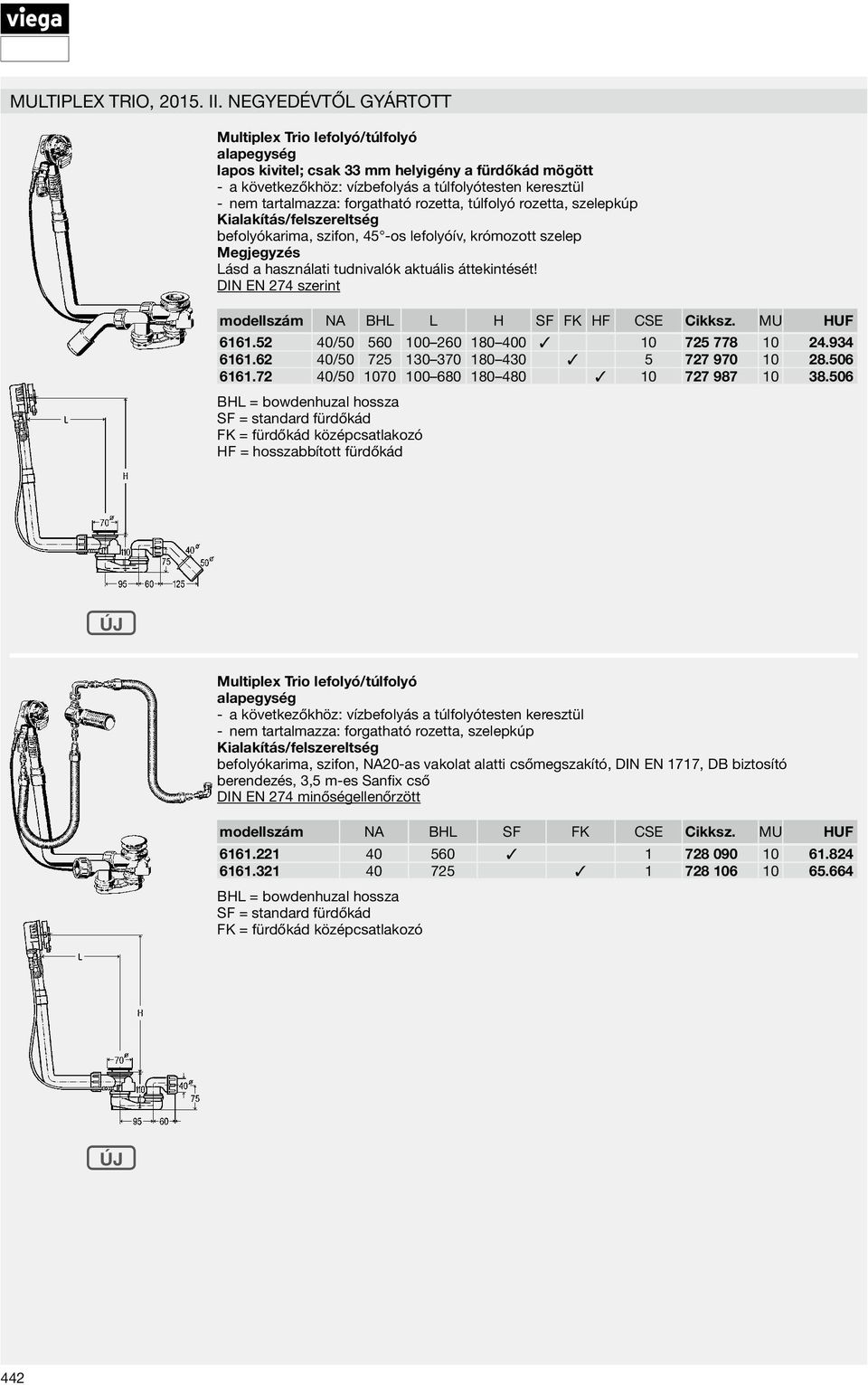

10 Multiplex Trio, II. negyedévtől gyártott Multiplex Trio lefolyó/túlfolyó alapegység lapos kivitel; csak 33 mm helyigény a fürdőkád mögött nem tartalmazza: forgatható rozetta, túlfolyó rozetta, szelepkúp befolyókarima, szifon, 45 -os lefolyóív, krómozott szelep DIN EN 274 szerint modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / / / ÚJ Multiplex Trio lefolyó/túlfolyó alapegység nem tartalmazza: forgatható rozetta, szelepkúp befolyókarima, szifon, NA20-as vakolat alatti csőmegszakító, DIN EN 1717, DB biztosító berendezés, 3,5 m-es Sanfix cső modellszám NA BHL SF FK CSE Cikksz. MU HUF ÚJ 442

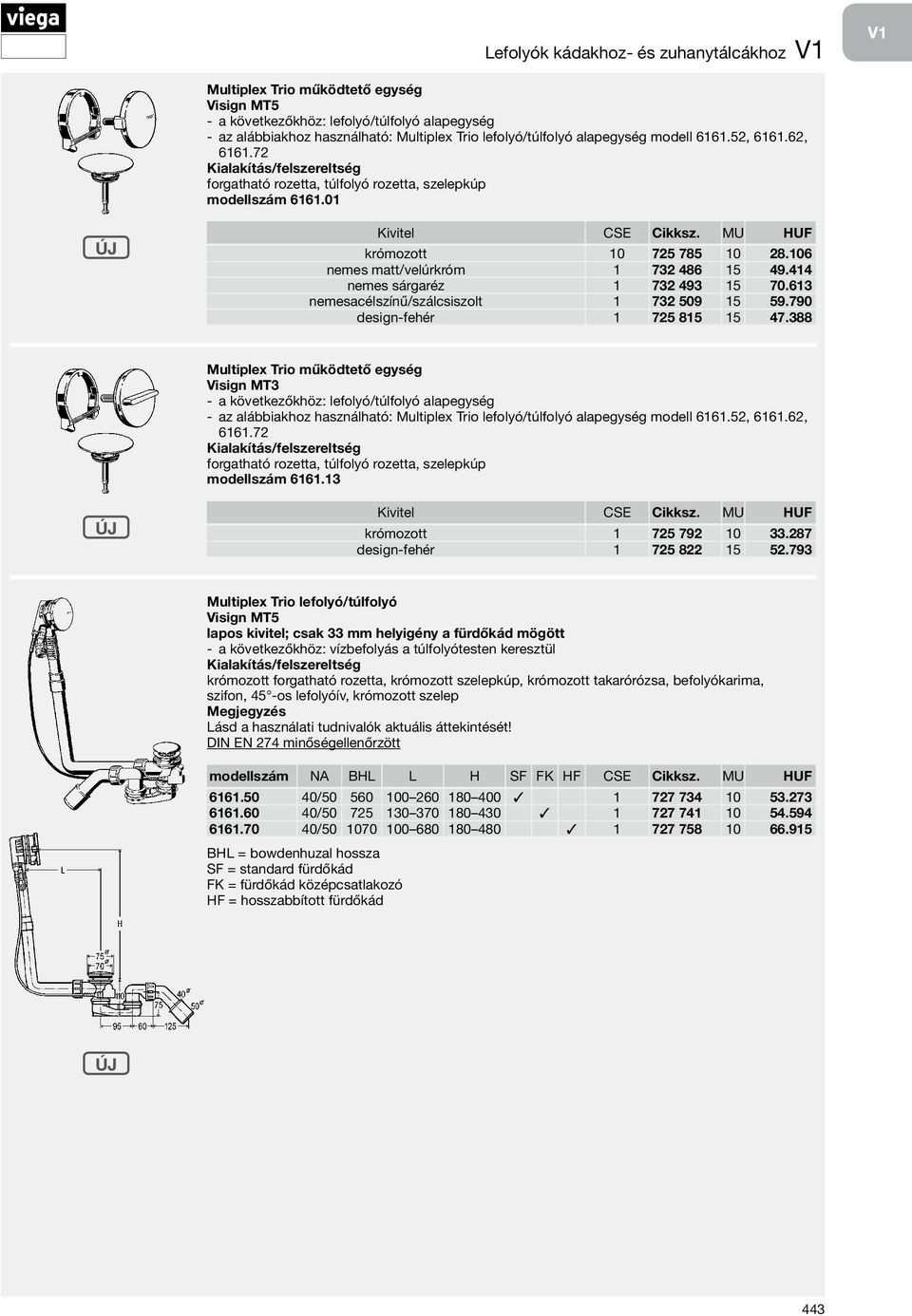

11 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Multiplex Trio működtető egység Visign MT5 a következőkhöz: lefolyó/túlfolyó alapegység az alábbiakhoz használható: Multiplex Trio lefolyó/túlfolyó alapegység modell , , forgatható rozetta, túlfolyó rozetta, szelepkúp modellszám ÚJ krómozott nemes matt/velúrkróm nemes sárgaréz nemesacélszínű/szálcsiszolt design-fehér Multiplex Trio működtető egység Visign MT3 a következőkhöz: lefolyó/túlfolyó alapegység az alábbiakhoz használható: Multiplex Trio lefolyó/túlfolyó alapegység modell , , forgatható rozetta, túlfolyó rozetta, szelepkúp modellszám ÚJ krómozott design-fehér Multiplex Trio lefolyó/túlfolyó Visign MT5 lapos kivitel; csak 33 mm helyigény a fürdőkád mögött krómozott forgatható rozetta, krómozott szelepkúp, krómozott takarórózsa, befolyókarima, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / / / ÚJ 443

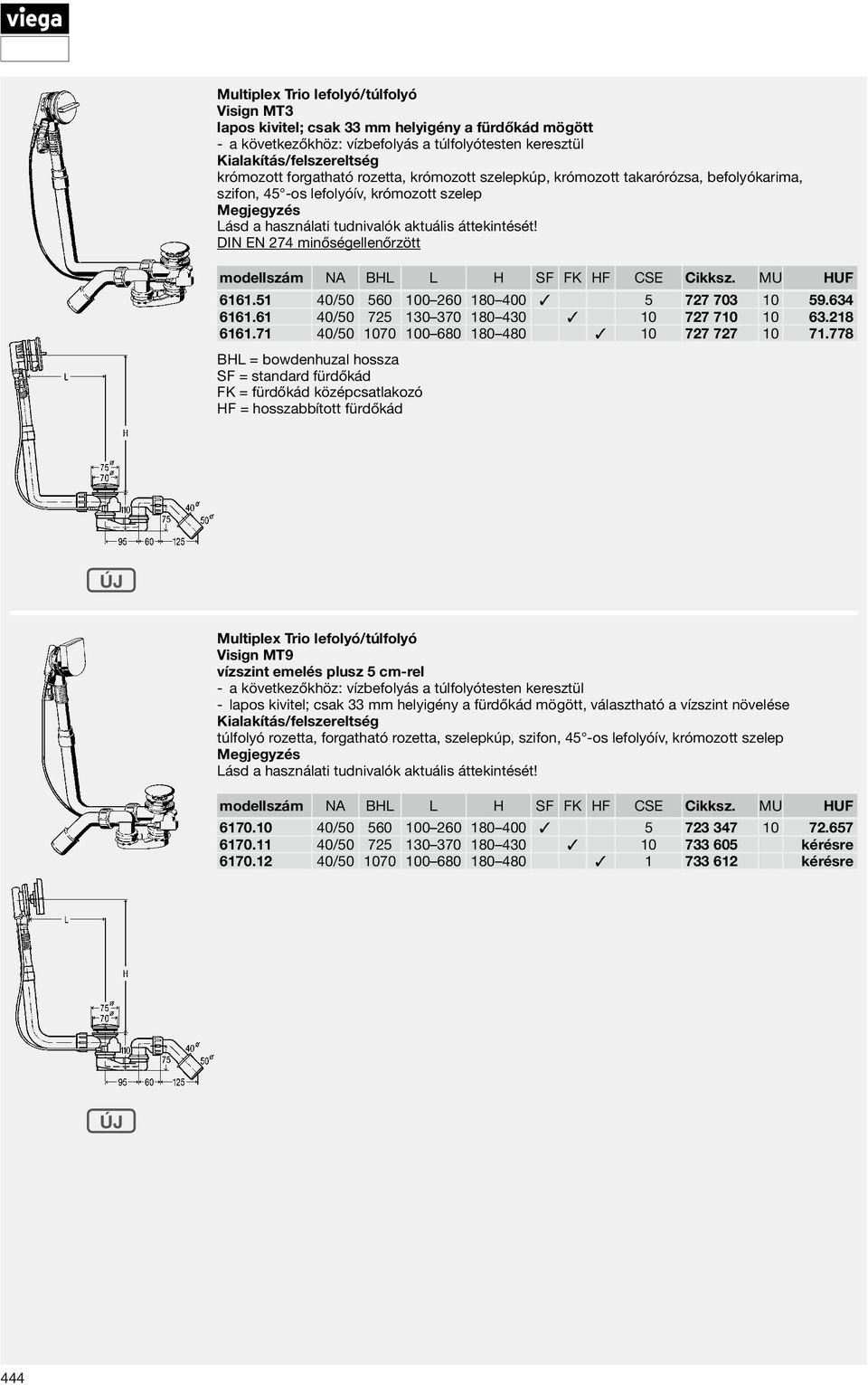

12 Multiplex Trio lefolyó/túlfolyó Visign MT3 lapos kivitel; csak 33 mm helyigény a fürdőkád mögött krómozott forgatható rozetta, krómozott szelepkúp, krómozott takarórózsa, befolyókarima, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / / / ÚJ Multiplex Trio lefolyó/túlfolyó Visign MT9 vízszint emelés plusz 5 cm-rel lapos kivitel; csak 33 mm helyigény a fürdőkád mögött, választható a vízszint növelése túlfolyó rozetta, forgatható rozetta, szelepkúp, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / / kérésre / kérésre ÚJ 444

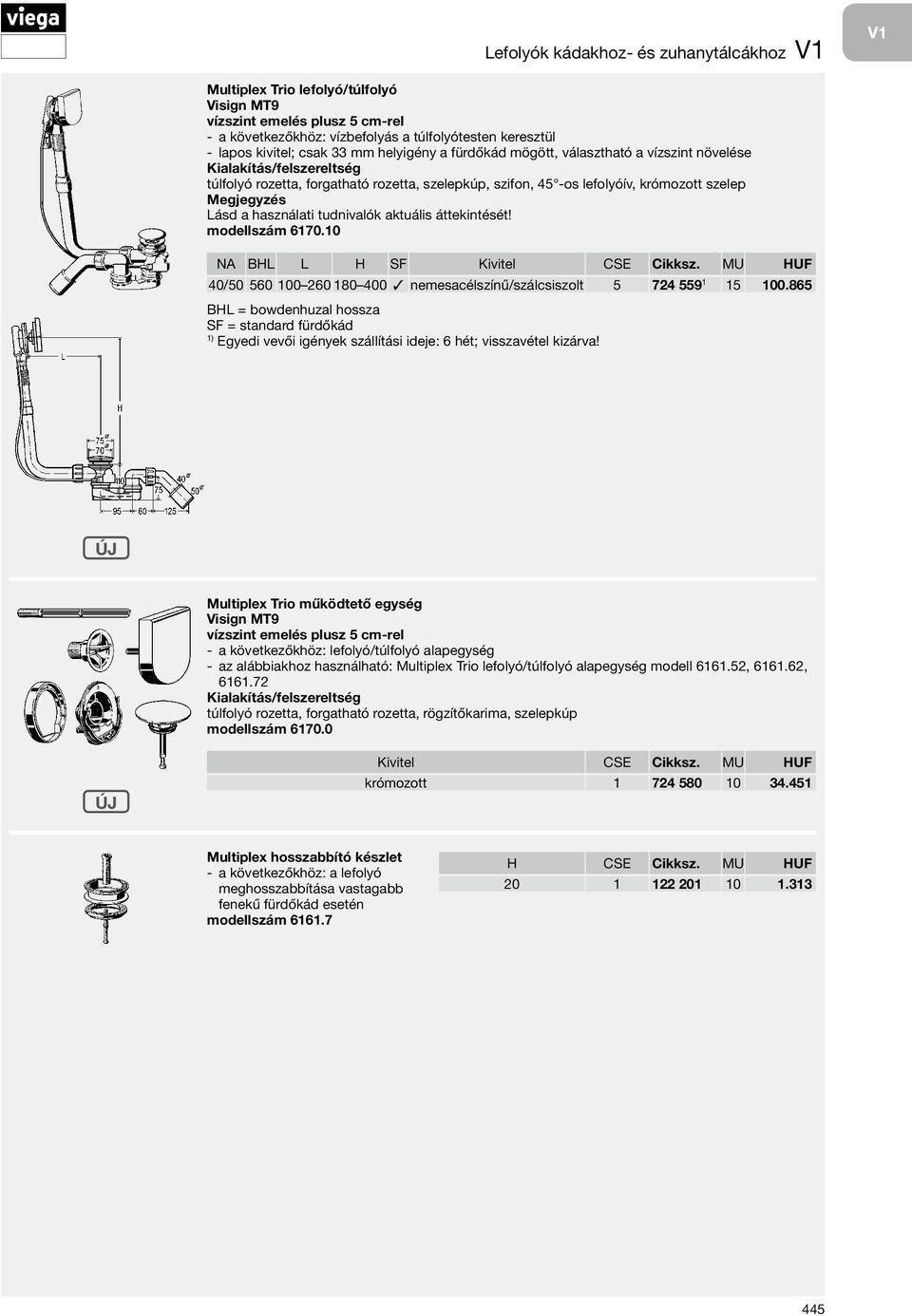

13 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Multiplex Trio lefolyó/túlfolyó Visign MT9 vízszint emelés plusz 5 cm-rel lapos kivitel; csak 33 mm helyigény a fürdőkád mögött, választható a vízszint növelése túlfolyó rozetta, forgatható rozetta, szelepkúp, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF 40/ nemesacélszínű/szálcsiszolt ) Egyedi vevői igények szállítási ideje: 6 hét; visszavétel kizárva! ÚJ Multiplex Trio működtető egység Visign MT9 vízszint emelés plusz 5 cm-rel a következőkhöz: lefolyó/túlfolyó alapegység az alábbiakhoz használható: Multiplex Trio lefolyó/túlfolyó alapegység modell , , túlfolyó rozetta, forgatható rozetta, rögzítőkarima, szelepkúp modellszám ÚJ krómozott Multiplex hosszabbító készlet a következőkhöz: a lefolyó meghosszabbítása vastagabb fenekű fürdőkád esetén modellszám H CSE Cikksz. MU HUF

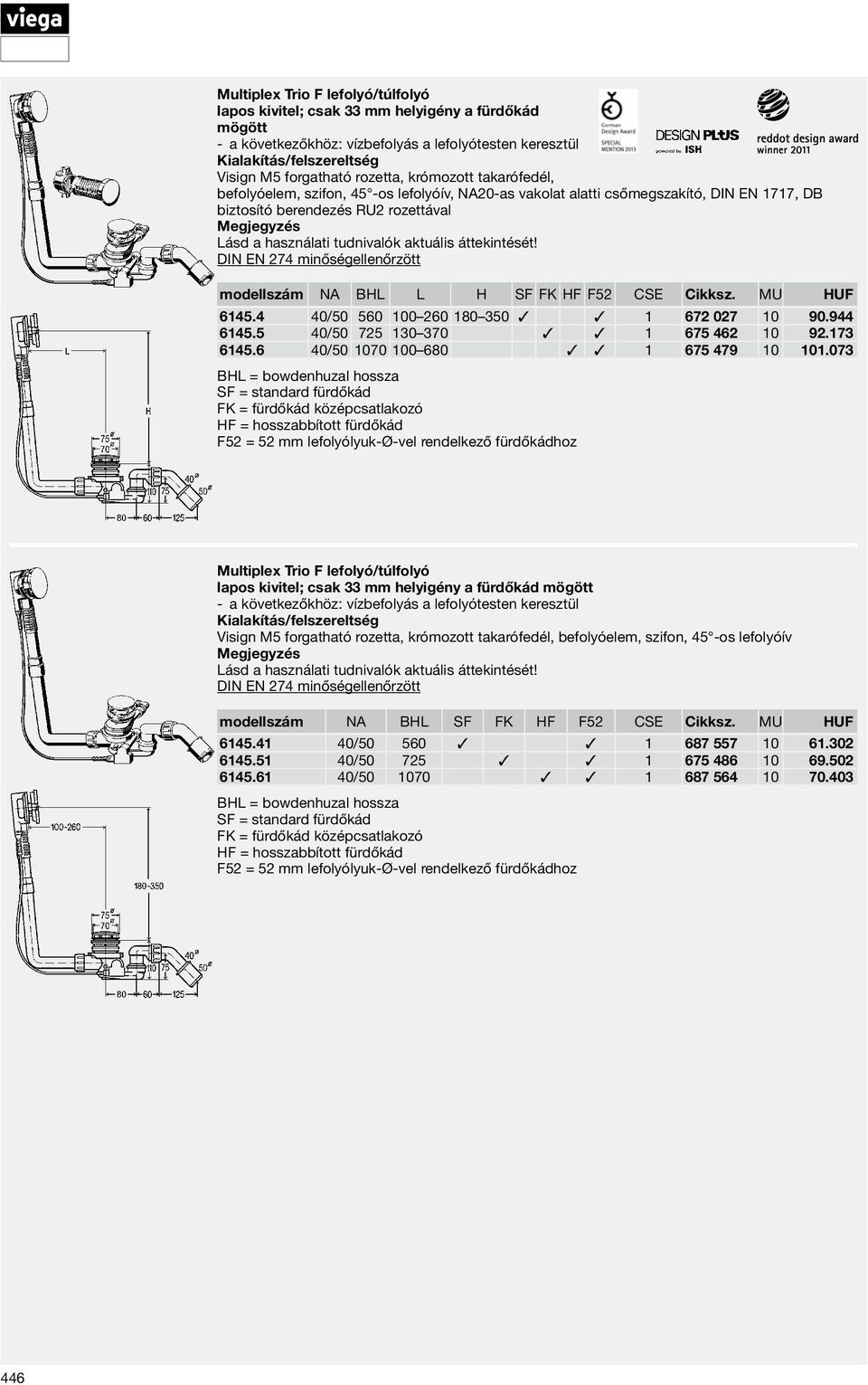

14 Multiplex Trio F lefolyó/túlfolyó lapos kivitel; csak 33 mm helyigény a fürdőkád mögött a következőkhöz: vízbefolyás a lefolyótesten keresztül Visign M5 forgatható rozetta, krómozott takarófedél, befolyóelem, szifon, 45 -os lefolyóív, NA20-as vakolat alatti csőmegszakító, DIN EN 1717, DB biztosító berendezés RU2 rozettával modellszám NA BHL L H SF FK HF F52 CSE Cikksz. MU HUF / / / F52 = 52 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz Multiplex Trio F lefolyó/túlfolyó lapos kivitel; csak 33 mm helyigény a fürdőkád mögött a következőkhöz: vízbefolyás a lefolyótesten keresztül Visign M5 forgatható rozetta, krómozott takarófedél, befolyóelem, szifon, 45 -os lefolyóív modellszám NA BHL SF FK HF F52 CSE Cikksz. MU HUF / / / F52 = 52 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz 446

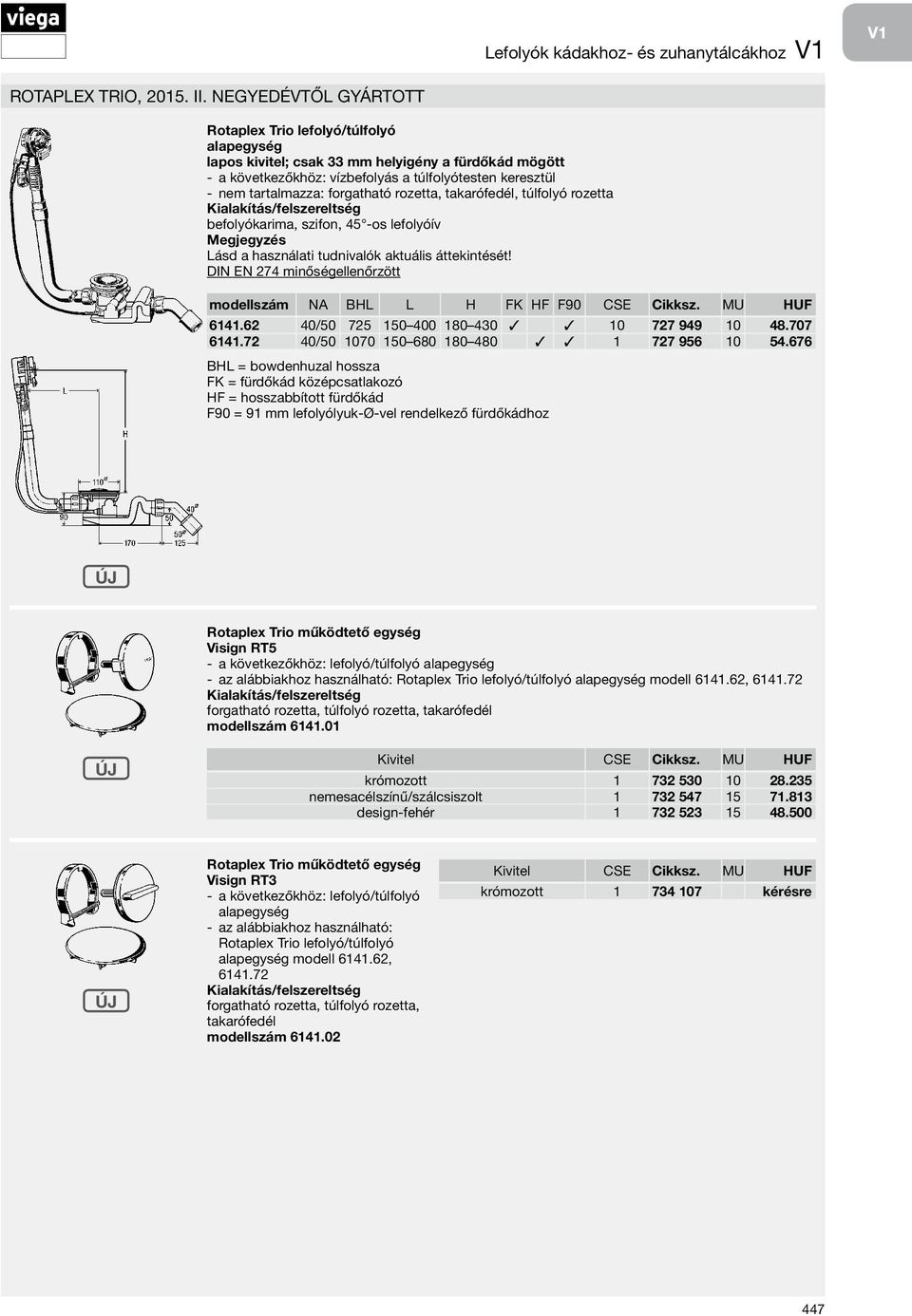

15 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Rotaplex Trio, II. negyedévtől gyártott Rotaplex Trio lefolyó/túlfolyó alapegység lapos kivitel; csak 33 mm helyigény a fürdőkád mögött nem tartalmazza: forgatható rozetta, takarófedél, túlfolyó rozetta befolyókarima, szifon, 45 -os lefolyóív modellszám NA BHL L H FK HF F90 CSE Cikksz. MU HUF / / F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz ÚJ Rotaplex Trio működtető egység Visign RT5 a következőkhöz: lefolyó/túlfolyó alapegység az alábbiakhoz használható: Rotaplex Trio lefolyó/túlfolyó alapegység modell , forgatható rozetta, túlfolyó rozetta, takarófedél modellszám ÚJ krómozott nemesacélszínű/szálcsiszolt design-fehér ÚJ Rotaplex Trio működtető egység Visign RT3 a következőkhöz: lefolyó/túlfolyó alapegység az alábbiakhoz használható: Rotaplex Trio lefolyó/túlfolyó alapegység modell , forgatható rozetta, túlfolyó rozetta, takarófedél modellszám krómozott kérésre 447

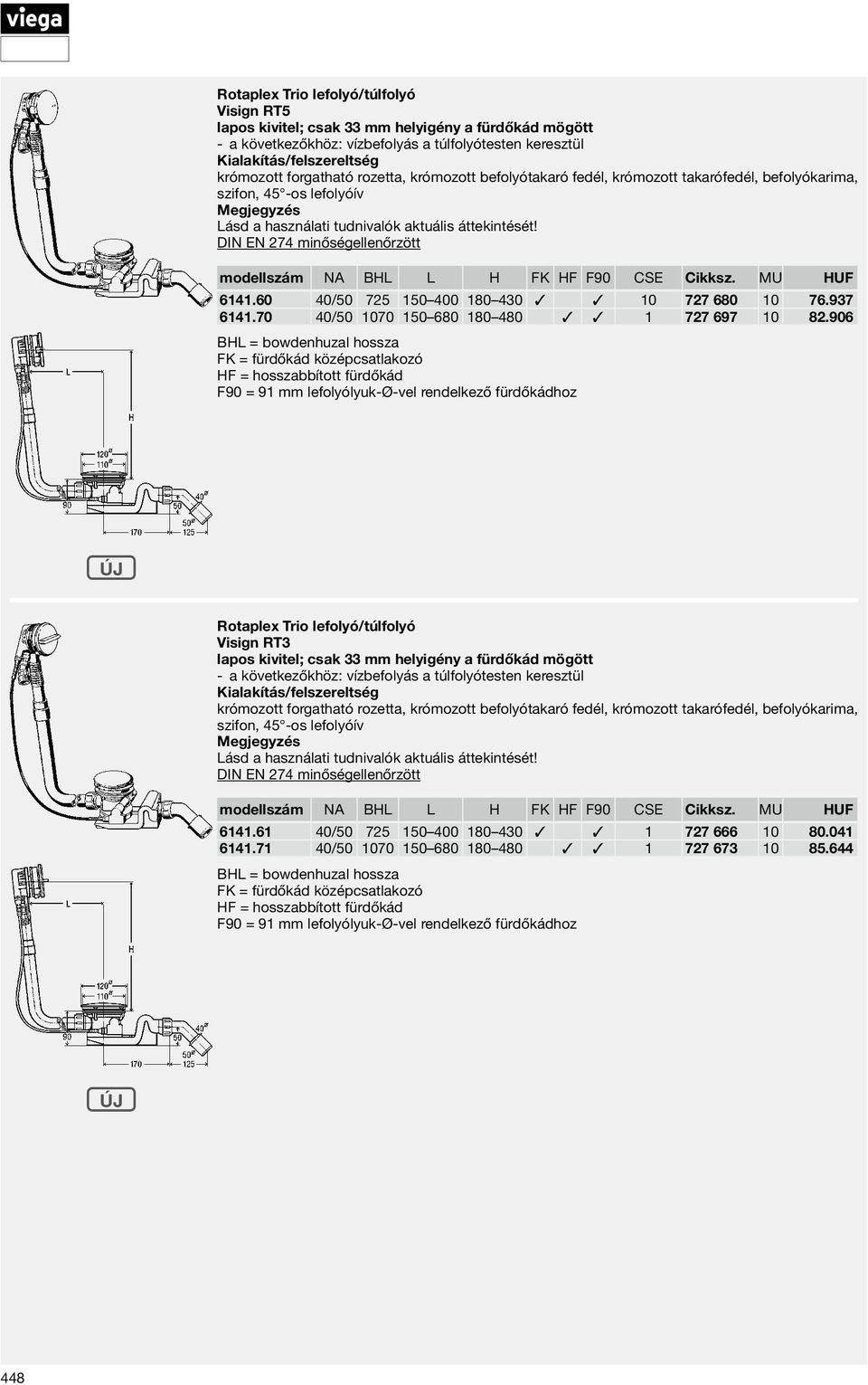

16 Rotaplex Trio lefolyó/túlfolyó Visign RT5 lapos kivitel; csak 33 mm helyigény a fürdőkád mögött krómozott forgatható rozetta, krómozott befolyótakaró fedél, krómozott takarófedél, befolyókarima, szifon, 45 -os lefolyóív modellszám NA BHL L H FK HF F90 CSE Cikksz. MU HUF / / F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz ÚJ Rotaplex Trio lefolyó/túlfolyó Visign RT3 lapos kivitel; csak 33 mm helyigény a fürdőkád mögött krómozott forgatható rozetta, krómozott befolyótakaró fedél, krómozott takarófedél, befolyókarima, szifon, 45 -os lefolyóív modellszám NA BHL L H FK HF F90 CSE Cikksz. MU HUF / / F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz ÚJ 448

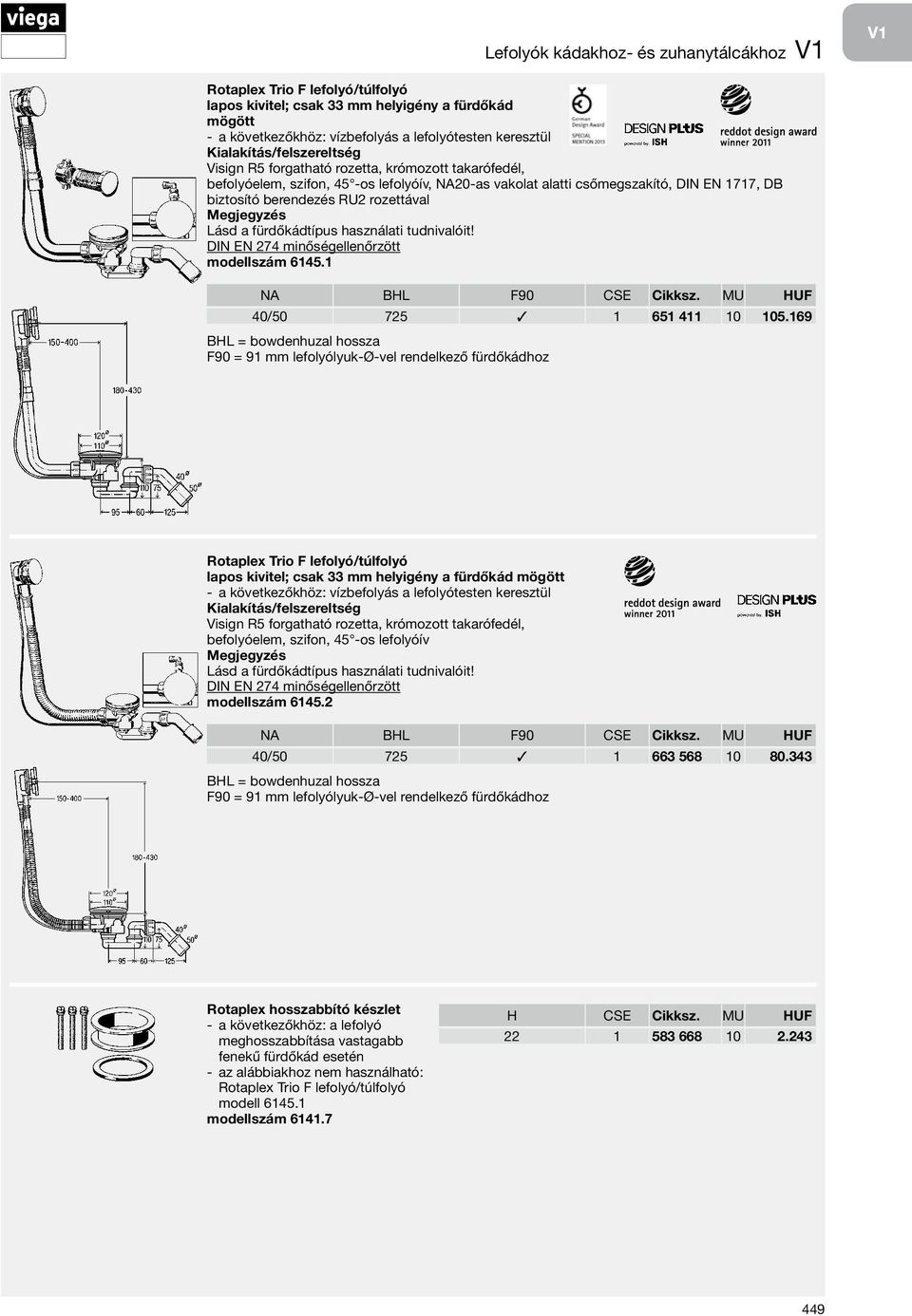

17 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Rotaplex Trio F lefolyó/túlfolyó lapos kivitel; csak 33 mm helyigény a fürdőkád mögött a következőkhöz: vízbefolyás a lefolyótesten keresztül Visign R5 forgatható rozetta, krómozott takarófedél, befolyóelem, szifon, 45 -os lefolyóív, NA20-as vakolat alatti csőmegszakító, DIN EN 1717, DB biztosító berendezés RU2 rozettával Lásd a fürdőkádtípus használati tudnivalóit! modellszám NA BHL F90 CSE Cikksz. MU HUF 40/ F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz Rotaplex Trio F lefolyó/túlfolyó lapos kivitel; csak 33 mm helyigény a fürdőkád mögött a következőkhöz: vízbefolyás a lefolyótesten keresztül Visign R5 forgatható rozetta, krómozott takarófedél, befolyóelem, szifon, 45 -os lefolyóív Lásd a fürdőkádtípus használati tudnivalóit! modellszám NA BHL F90 CSE Cikksz. MU HUF 40/ F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz Rotaplex hosszabbító készlet a következőkhöz: a lefolyó meghosszabbítása vastagabb fenekű fürdőkád esetén az alábbiakhoz nem használható: Rotaplex Trio F lefolyó/túlfolyó modell modellszám H CSE Cikksz. MU HUF

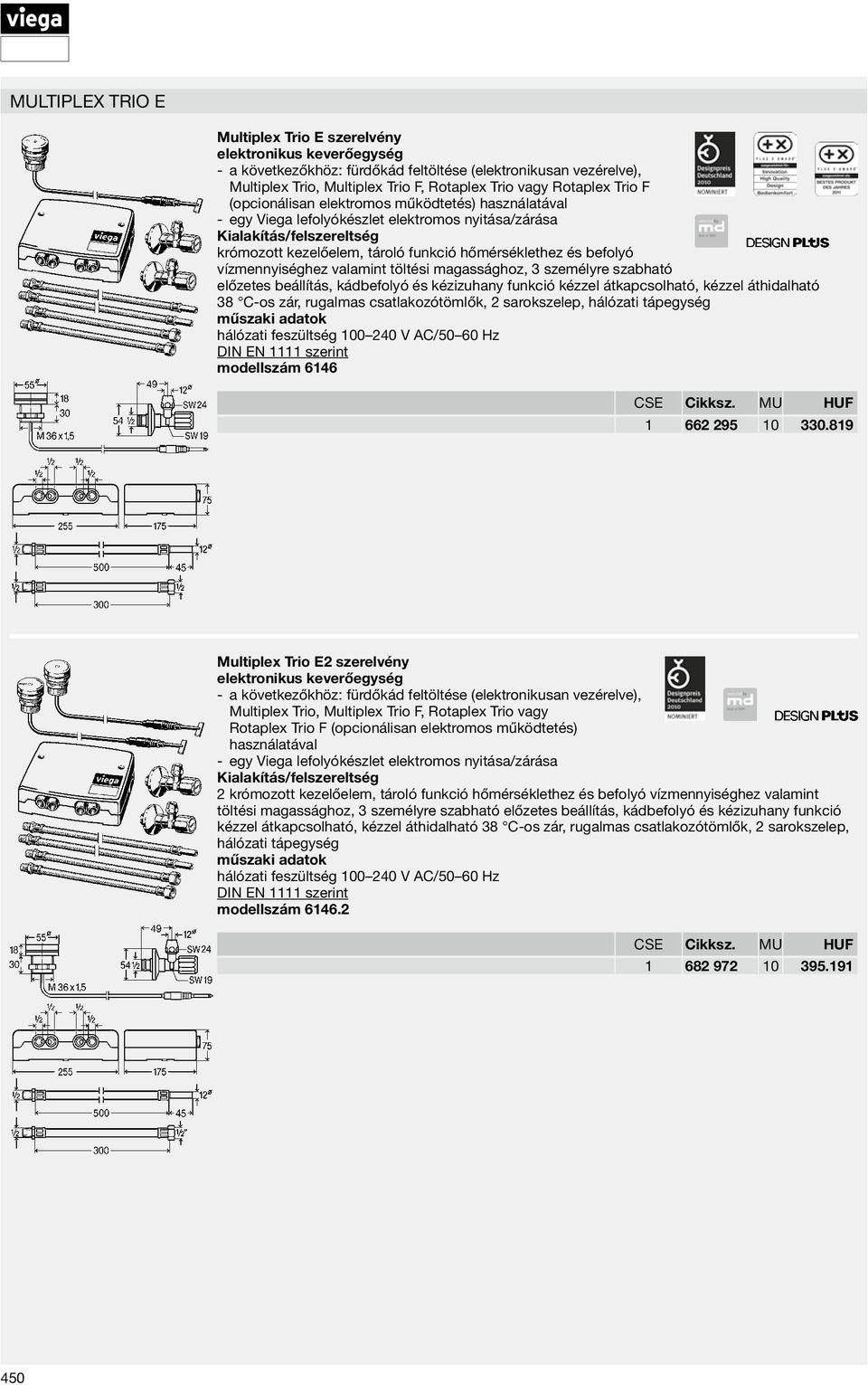

18 Multiplex Trio E Multiplex Trio E szerelvény elektronikus keverőegység a következőkhöz: fürdőkád feltöltése (elektronikusan vezérelve), Multiplex Trio, Multiplex Trio F, Rotaplex Trio vagy Rotaplex Trio F (opcionálisan elektromos működtetés) használatával egy Viega lefolyókészlet elektromos nyitása/zárása krómozott kezelőelem, tároló funkció hőmérséklethez és befolyó vízmennyiséghez valamint töltési magassághoz, 3 személyre szabható előzetes beállítás, kádbefolyó és kézizuhany funkció kézzel átkapcsolható, kézzel áthidalható 38 C-os zár, rugalmas csatlakozótömlők, 2 sarokszelep, hálózati tápegység műszaki adatok hálózati feszültség V AC/ Hz DIN EN 1111 szerint modellszám 6146 CSE Cikksz. MU HUF Multiplex Trio E2 szerelvény elektronikus keverőegység a következőkhöz: fürdőkád feltöltése (elektronikusan vezérelve), Multiplex Trio, Multiplex Trio F, Rotaplex Trio vagy Rotaplex Trio F (opcionálisan elektromos működtetés) használatával egy Viega lefolyókészlet elektromos nyitása/zárása 2 krómozott kezelőelem, tároló funkció hőmérséklethez és befolyó vízmennyiséghez valamint töltési magassághoz, 3 személyre szabható előzetes beállítás, kádbefolyó és kézizuhany funkció kézzel átkapcsolható, kézzel áthidalható 38 C-os zár, rugalmas csatlakozótömlők, 2 sarokszelep, hálózati tápegység műszaki adatok hálózati feszültség V AC/ Hz DIN EN 1111 szerint modellszám CSE Cikksz. MU HUF

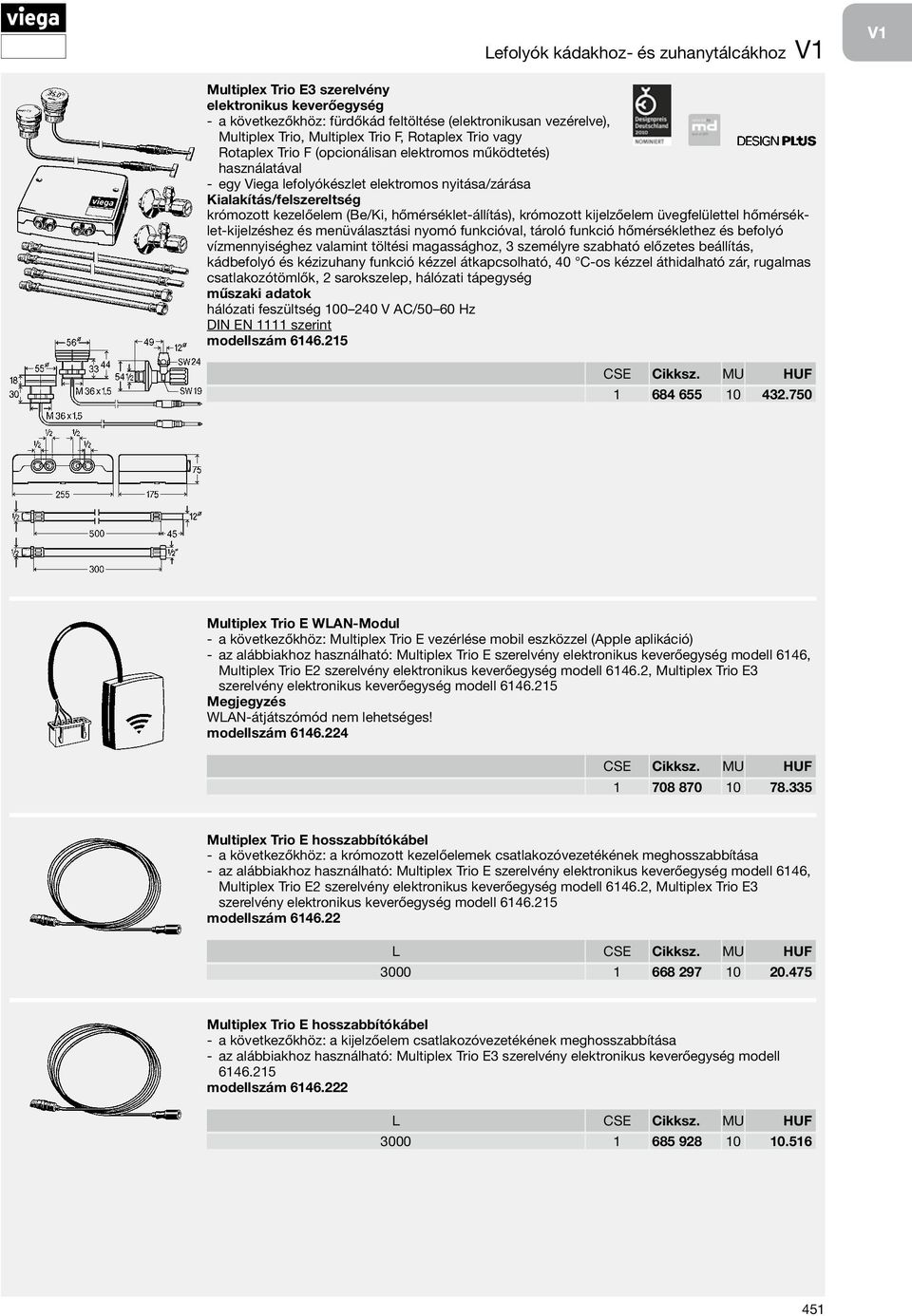

19 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Multiplex Trio E3 szerelvény elektronikus keverőegység a következőkhöz: fürdőkád feltöltése (elektronikusan vezérelve), Multiplex Trio, Multiplex Trio F, Rotaplex Trio vagy Rotaplex Trio F (opcionálisan elektromos működtetés) használatával egy Viega lefolyókészlet elektromos nyitása/zárása krómozott kezelőelem (Be/Ki, hőmérséklet-állítás), krómozott kijelzőelem üvegfelülettel hőmérséklet-kijelzéshez és menüválasztási nyomó funkcióval, tároló funkció hőmérséklethez és befolyó vízmennyiséghez valamint töltési magassághoz, 3 személyre szabható előzetes beállítás, kádbefolyó és kézizuhany funkció kézzel átkapcsolható, 40 C-os kézzel áthidalható zár, rugalmas csatlakozótömlők, 2 sarokszelep, hálózati tápegység műszaki adatok hálózati feszültség V AC/ Hz DIN EN 1111 szerint modellszám CSE Cikksz. MU HUF Multiplex Trio E WLAN-Modul a következőkhöz: Multiplex Trio E vezérlése mobil eszközzel (Apple aplikáció) az alábbiakhoz használható: Multiplex Trio E szerelvény elektronikus keverőegység modell 6146, Multiplex Trio E2 szerelvény elektronikus keverőegység modell , Multiplex Trio E3 szerelvény elektronikus keverőegység modell WLAN-átjátszómód nem lehetséges! modellszám CSE Cikksz. MU HUF Multiplex Trio E hosszabbítókábel a következőkhöz: a krómozott kezelőelemek csatlakozóvezetékének meghosszabbítása az alábbiakhoz használható: Multiplex Trio E szerelvény elektronikus keverőegység modell 6146, Multiplex Trio E2 szerelvény elektronikus keverőegység modell , Multiplex Trio E3 szerelvény elektronikus keverőegység modell modellszám L CSE Cikksz. MU HUF Multiplex Trio E hosszabbítókábel a következőkhöz: a kijelzőelem csatlakozóvezetékének meghosszabbítása az alábbiakhoz használható: Multiplex Trio E3 szerelvény elektronikus keverőegység modell modellszám L CSE Cikksz. MU HUF

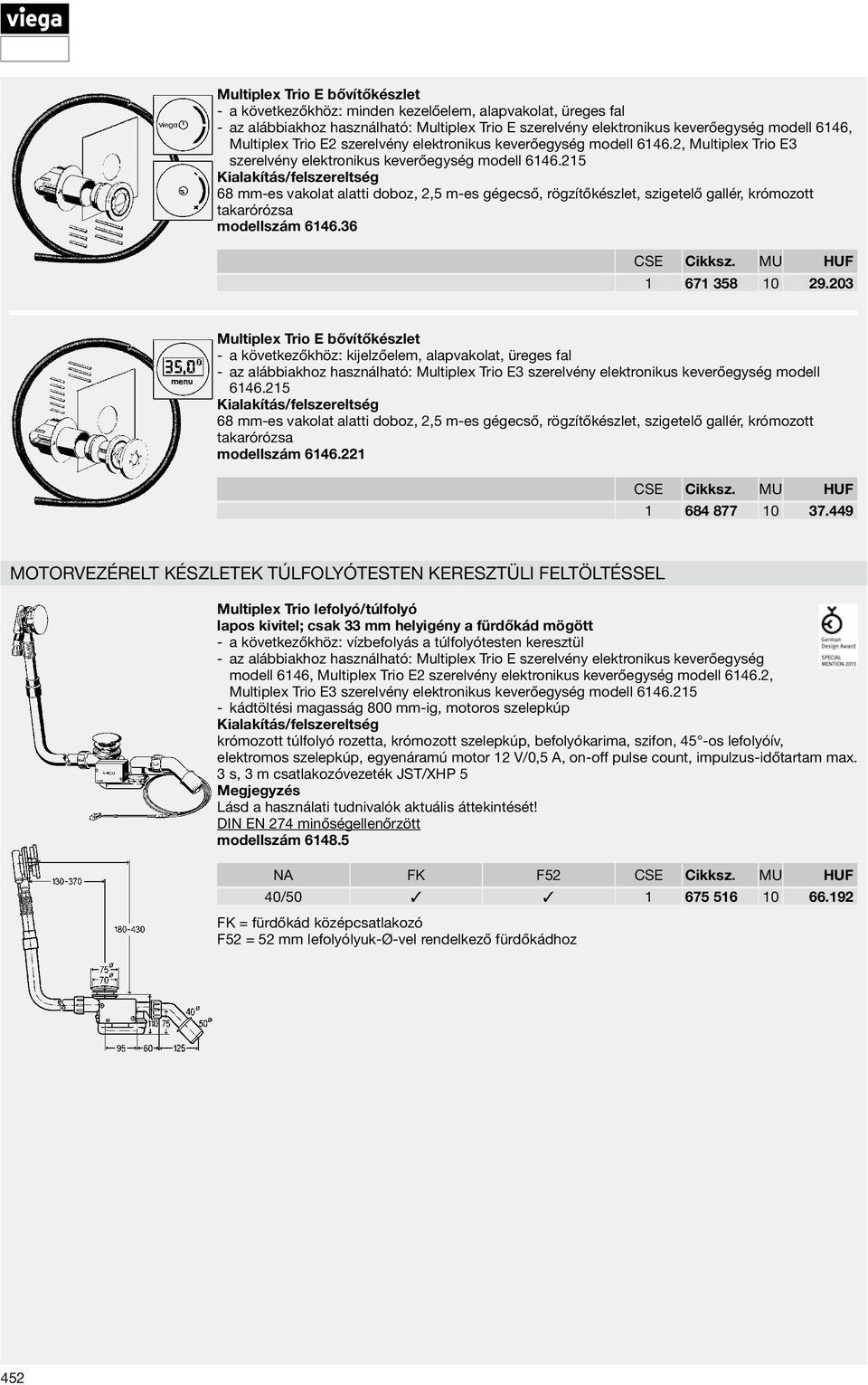

20 Multiplex Trio E bővítőkészlet a következőkhöz: minden kezelőelem, alapvakolat, üreges fal az alábbiakhoz használható: Multiplex Trio E szerelvény elektronikus keverőegység modell 6146, Multiplex Trio E2 szerelvény elektronikus keverőegység modell , Multiplex Trio E3 szerelvény elektronikus keverőegység modell mm-es vakolat alatti doboz, 2,5 m-es gégecső, rögzítőkészlet, szigetelő gallér, krómozott takarórózsa modellszám CSE Cikksz. MU HUF Multiplex Trio E bővítőkészlet a következőkhöz: kijelzőelem, alapvakolat, üreges fal az alábbiakhoz használható: Multiplex Trio E3 szerelvény elektronikus keverőegység modell mm-es vakolat alatti doboz, 2,5 m-es gégecső, rögzítőkészlet, szigetelő gallér, krómozott takarórózsa modellszám CSE Cikksz. MU HUF Motorvezérelt készletek túlfolyótesten keresztüli feltöltéssel Multiplex Trio lefolyó/túlfolyó lapos kivitel; csak 33 mm helyigény a fürdőkád mögött az alábbiakhoz használható: Multiplex Trio E szerelvény elektronikus keverőegység modell 6146, Multiplex Trio E2 szerelvény elektronikus keverőegység modell , Multiplex Trio E3 szerelvény elektronikus keverőegység modell kádtöltési magasság 800 mm-ig, motoros szelepkúp krómozott túlfolyó rozetta, krómozott szelepkúp, befolyókarima, szifon, 45 -os lefolyóív, elektromos szelepkúp, egyenáramú motor 12 V/0,5 A, on-off pulse count, impulzus-időtartam max. 3 s, 3 m csatlakozóvezeték JST/XHP 5 modellszám NA FK F52 CSE Cikksz. MU HUF 40/ F52 = 52 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz 452

21 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Rotaplex Trio lefolyó/túlfolyó lapos kivitel; csak 33 mm helyigény a fürdőkád mögött az alábbiakhoz használható: Multiplex Trio E szerelvény elektronikus keverőegység modell 6146, Multiplex Trio E2 szerelvény elektronikus keverőegység modell , Multiplex Trio E3 szerelvény elektronikus keverőegység modell kádtöltési magasság 800 mm-ig, motoros szelepkúp krómozott túlfolyó rozetta, krómozott takarófedél, befolyókarima, szifon, 45 -os lefolyóív, elektromos szelepkúp, egyenáramú motor 12 V/0,5 A, on-off pulse count, impulzus-időtartam max. 3 s, 3 m csatlakozóvezeték JST/XHP 5 modellszám NA FK F90 CSE Cikksz. MU HUF 40/ F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz Motorvezérelt készletek lefolyótesten keresztüli feltöltéssel Multiplex Trio F lefolyó/túlfolyó a következőkhöz: vízbefolyás a lefolyótesten keresztül az alábbiakhoz használható: Multiplex Trio E szerelvény elektronikus keverőegység modell 6146, Multiplex Trio E2 szerelvény elektronikus keverőegység modell , Multiplex Trio E3 szerelvény elektronikus keverőegység modell kádtöltési magasság 800 mm-ig, motoros szelepkúp krómozott túlfolyó rozetta, krómozott takarófedél, befolyóelem, szifon, 45 -os lefolyóív, NA20-as vakolat alatti csőmegszakító, DIN EN 1717, DB biztosító berendezés RU2 rozettával, elektromos szelepkúp, egyenáramú motor 12 V/0,5 A, on-off pulse count, impulzus-időtartam max. 3 s, 3 m csatlakozóvezeték JST/XHP 5 modellszám NA FK F52 CSE Cikksz. MU HUF 40/ F52 = 52 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz 453

22 Rotaplex Trio F lefolyó/túlfolyó a következőkhöz: vízbefolyás a lefolyótesten keresztül az alábbiakhoz használható: Multiplex Trio E szerelvény elektronikus keverőegység modell 6146, Multiplex Trio E2 szerelvény elektronikus keverőegység modell , Multiplex Trio E3 szerelvény elektronikus keverőegység modell kádtöltési magasság 800 mm-ig, motoros szelepkúp krómozott túlfolyó rozetta, krómozott takarófedél, befolyóelem, szifon, 45 -os lefolyóív, NA20-as vakolat alatti csőmegszakító, DIN EN 1717, DB biztosító berendezés RU2 rozettával, elektromos szelepkúp, egyenáramú motor 12 V/0,5 A, on-off pulse count, impulzus-időtartam max. 3 s, 3 m csatlakozóvezeték JST/XHP 5 modellszám NA F90 FK CSE Cikksz. MU HUF 40/ F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz Hosszabbítókábel a következőkhöz: tápegység és vezérlés vagy Reed-érintkező és vezérlés, le-/túlfolyó elektromos üzemmel a következőkhöz használható alkatrész: vizelde átalakító készlet modell az alábbiakhoz használható: hálózati tápegység modell , programozó készlet modell , vizelde vezérlés modell , Multiplex Trio lefolyó/túlfolyó modell , Multiplex Trio F lefolyó/túlfolyó modell , Rotaplex Trio lefolyó/túlfolyó modell , Rotaplex Trio F lefolyó/túlfolyó modell modellszám L CSE Cikksz. MU HUF Multiplex Trio, I. negyedévéig gyártott Multiplex Trio lefolyó/túlfolyó alapegység nem tartalmazza: forgatható rozetta, túlfolyó rozetta, szelepkúp befolyókarima, szifon, 45 -os lefolyóív, krómozott szelep DIN EN 274 szerint modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / / * / * / *

23 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Multiplex Trio lefolyó/túlfolyó alapegység nem tartalmazza: forgatható rozetta, szelepkúp befolyókarima, szifon, NA20-as vakolat alatti csőmegszakító, DIN EN 1717, DB biztosító berendezés, 3,5 m-es Sanfix cső modellszám NA BHL SF FK CSE Cikksz. MU HUF Multiplex Trio lefolyó/túlfolyó Visign MT1 krómozott forgatható rozetta, befolyókarima, krómozott szelepkúp, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL SF FK CSE Cikksz. MU HUF / / Multiplex Trio működtető egység Visign MT1 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, túlfolyó rozetta, szelepkúp modellszám krómozott * nemes matt/velúrkróm * nemes sárgaréz * nemesacélszínű/szálcsiszolt * design-fehér * Multiplex Trio működtető egység Visign MT2 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, túlfolyó rozetta, szelepkúp modellszám krómozott *

24 Multiplex Trio lefolyó/túlfolyó Visign MT3 krómozott forgatható rozetta, krómozott szelepkúp, krómozott takarórózsa, befolyókarima, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / * / * / * Multiplex Trio lefolyó/túlfolyó Visign MT4 krómozott forgatható rozetta, krómozott szelepkúp, krómozott takarórózsa, befolyókarima, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / * / * / *

25 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Multiplex Trio lefolyó/túlfolyó Visign MT5 lapos kivitel; csak 33 mm helyigény a fürdőkád mögött krómozott forgatható rozetta, krómozott szelepkúp, krómozott takarórózsa, befolyókarima, szifon, 45 -os lefolyóív, krómozott szelep modellszám NA BHL L H SF FK HF CSE Cikksz. MU HUF / * / * / * Rotaplex Trio, I. negyedévéig gyártott Rotaplex Trio lefolyó/túlfolyó alapegység nem tartalmazza: forgatható rozetta, takarófedél, túlfolyó rozetta befolyókarima, szifon, 45 -os lefolyóív modellszám NA BHL L H FK HF F90 CSE Cikksz. MU HUF / * / * F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz Rotaplex Trio működtető egység Visign RT1 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, túlfolyó rozetta, takarófedél modellszám krómozott * design-fehér * nemesacélszínű/szálcsiszolt *

26 Rotaplex Trio működtető egység Visign RT2 a következőkhöz: lefolyó/túlfolyó alapegység forgatható rozetta, túlfolyó rozetta, takarófedél modellszám krómozott * Rotaplex Trio lefolyó/túlfolyó Visign RT3 krómozott forgatható rozetta, krómozott befolyótakaró fedél, krómozott takarófedél, befolyókarima, szifon, 45 -os lefolyóív modellszám NA BHL L H FK HF F90 CSE Cikksz. MU HUF / * / * F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz Rotaplex Trio lefolyó/túlfolyó Visign RT4 krómozott forgatható rozetta, krómozott befolyótakaró fedél, krómozott takarófedél, befolyókarima, szifon, 45 -os lefolyóív modellszám NA BHL L H FK HF F90 CSE Cikksz. MU HUF / * / * F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz 458

27 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Rotaplex Trio lefolyó/túlfolyó Visign RT5 lapos kivitel; csak 33 mm helyigény a fürdőkád mögött krómozott forgatható rozetta, krómozott befolyótakaró fedél, krómozott takarófedél, befolyókarima, szifon, 45 -os lefolyóív modellszám NA BHL L H FK HF F90 CSE Cikksz. MU HUF / * / * F90 = 91 mm lefolyólyuk-ø-vel rendelkező fürdőkádhoz Csőmegszakító Vakolat alatti csőmegszakító a következőkhöz: Multiplex Trio, Rotaplex Trio nem tartalmazza: rozetta NA20-as vakolat alatti csőmegszakító, DIN EN 1717, DB biztosító berendezés DVGW reg. számmal modellszám G CSE Cikksz. MU HUF ¾ Csatlakozókészlet vakolat alatti csőmegszakító a következőkhöz: Multiplex Trio, Rotaplex Trio nem tartalmazza: rozetta NA20-as vakolat alatti csőmegszakító, DIN EN 1717, DB biztosító berendezés, 3,5 m-es Sanfix cső DVGW reg. számmal modellszám d G CSE Cikksz. MU HUF 16 ½ Rozetta Visign RU2 az alábbiakhoz használható: csatlakozókészlet vakolat alatti csőmegszakító modell , vakolat alatti csőmegszakító modell modellszám krómozott

28 Rozetta Visign RU1 az alábbiakhoz használható: csatlakozókészlet vakolat alatti csőmegszakító modell , vakolat alatti csőmegszakító modell modellszám nemes matt/velúrkróm design-fehér nemes sárgaréz krómozott * nemesacél színű Csatlakozókészlet a következőkhöz: vízbefolyó, Multiplex Trio, Multiplex Trio F, Rotaplex Trio, Rotaplex Trio F 1,5 m-es Sanfix cső modellszám d G CSE Cikksz. MU HUF 16 ½ Simplex Simplex lefolyó/túlfolyó lapos kivitel; csak 33 mm helyigény a fürdőkád mögött flexibilis túlfolyócső, krómozott forgatható rozetta, krómozott szelepkúp, szifon, 45 -os lefolyóív, nemesacél szelep modellszám NA BHL SF FK CSE Cikksz. MU HUF / / Szelepkúp a következőkhöz: Multiplex, Multiplex Trio, Simplex ábra 5 modellszám krómozott Simplex rozetta a következőkhöz: 2009-től gyártott sorozat ábra 3 modellszám krómozott

29 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Simplex Trio, II. negyedévtől gyártott Simplex Trio lefolyó/túlfolyó Visign MT5 flexibilis túlfolyócső, krómozott forgatható rozetta, krómozott szelepkúp, szifon, 45 -os lefolyóív, nemesacél szelep Alkatrészek: Alkatrészek termékcsoport a Multiplex Trio MT1/MT2-nél találhatóak! modellszám NA BHL SF FK CSE Cikksz. MU HUF / / ÚJ Simplex Trio, I. negyedévéig gyártott Simplex Trio lefolyó/túlfolyó flexibilis túlfolyócső, krómozott forgatható rozetta, krómozott szelepkúp, szifon, 45 -os lefolyóív, nemesacél szelep Alkatrészek: Alkatrészek termékcsoport a Multiplex Trio MT1/MT2-nél találhatóak! modellszám NA BHL SF FK CSE Cikksz. MU HUF / /

30 Citaplex Citaplex lefolyó/túlfolyó nemesacél rozetta, szelepdugó, szifon modellszám NA SF L45 Lv CSE Cikksz. MU HUF / / L45 = 45 -os lefolyóív Lv = vízszintes lefolyó Citaplex lefolyó/túlfolyó biztosító csavarokkal nemesacél rozetta, szelepdugó, szifon, 45 -os lefolyóív, nemesacél szelep modellszám NA SF CSE Cikksz. MU HUF 40/ Lefolyó- és túlfolyókészletek Lefolyó/túlfolyó klikk-záras technika, túlfolyó rozetta, szifon, 45 -os lefolyóív modellszám NA SF CSE Cikksz. MU HUF 40/

31 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Lefolyó/túlfolyó flexibilis túlfolyócső, nemesacél rozetta, szelepdugó, szifon modellszám NA SF L45 NA40 CSE Cikksz. MU HUF / L45 = 45 -os lefolyóív NA40 = NA40-es lefolyó Lefolyó/túlfolyó nemesacél rozetta, szelepdugó, szifon modellszám 6387 NA SF CSE Cikksz. MU HUF Tempoplex Tempoplex lefolyó nem tartalmazza: szifon krómozott takarófedél modellszám 6957 Ø G Z90 CSE Cikksz. MU HUF 120 1½ Z90 = 90 mm lefolyólyuk-ø-vel rendelkező lapos zuhanytálcákhoz Tempoplex lefolyó kivehető szifon, 45 -os lefolyóív, krómozott takarófedél modellszám 6956EX Ø NA Z90 CSE Cikksz. MU HUF / Z90 = 90 mm lefolyólyuk-ø-vel rendelkező lapos zuhanytálcákhoz Temposet takarófedél modellszám Ø 120 krómozott aranja * tiszta fehér=ral *

32 Tempoplex lefolyó krómozott takarófedél, kivehető szifon, 45 -os lefolyóív modellszám 6961 Ø H NA Z90 CSE Cikksz. MU HUF /50 1/ Z90 = 90 mm lefolyólyuk-ø-vel rendelkező lapos zuhanytálcákhoz Tempoplex lefolyó építési magasság: 60 mm krómozott takarófedél, kivehető szifon, 45 -os lefolyóív műszaki adatok záróvíz-magasság 30 mm modellszám 6963 Ø H NA Z90 CSE Cikksz. MU HUF /50 1/ Z90 = 90 mm lefolyólyuk-ø-vel rendelkező lapos zuhanytálcákhoz Tempoplex lefolyó krómozott takarófedél, kivehető szifon, függőleges lefolyócső, minimális magfurat Ø 180 modellszám 6962 Ø H NA Z90 CSE Cikksz. MU HUF / Z90 = 90 mm lefolyólyuk-ø-vel rendelkező lapos zuhanytálcákhoz 464

33 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Tempoplex Plus Tempoplex Plus lefolyó nagy lefolyási teljesítmény krómozott takarófedél, kivehető szifon, gömbcsuklóval állítható vízszintes lefolyócső modellszám 6960 NA Ø H Z90 CSE Cikksz. MU HUF / Z90 = 90 mm lefolyólyuk-ø-vel rendelkező lapos zuhanytálcákhoz 45 -os lefolyóív ragasztható modellszám NA CSE Cikksz. MU HUF Takarófedél a következőkhöz: alapegység, Tempoplex, Tempoplex Plus, 60 mm-es Tempoplex modellszám Ø Z krómozott Z90 = 90 mm lefolyólyuk-ø-vel rendelkező lapos zuhanytálcákhoz Takarófedél a következőkhöz: alapegység, Tempoplex, Tempoplex Plus, 60 mm-es Tempoplex modellszám Ø Z krómozott nemes matt/velúrkróm nemes sárgaréz nemesacélszínű/szálcsiszolt design-fehér Z90 = 90 mm lefolyólyuk-ø-vel rendelkező lapos zuhanytálcákhoz 1) sárgaréz takarófedél Szűrőbetét a következőkhöz: Tempoplex, Tempoplex Plus, 60 mm-es Tempoplex, 2006-tól gyártott sorozat az alábbiakhoz nem használható: Tempoplex lefolyó modell 6956EX modellszám CSE Cikksz. MU HUF Tempoplex takarófedél modellszám Ø Z krómozott nemes matt/velúrkróm * nemes sárgaréz * nemesacél színű * tiszta fehér=ral Z90 = 90 mm lefolyólyuk-ø-vel rendelkező lapos zuhanytálcákhoz 465

34 Domoplex Domoplex lefolyó kivehető szifon, függőleges lefolyócső modellszám Ø NA krómozott Domoplex lefolyó krómozott takarófedél, kivehető szifon, 45 -os lefolyóív modellszám Ø H NA Z52 Z65 CSE Cikksz. MU HUF /50 10/ /50 10/ Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Z65 = 65 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Domoplex lefolyó kivehető szifon, 45 -os lefolyóív, takarófedél modellszám 6928EX Ø NA 75 40/50 krómozott

35 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Domoplex lefolyó alapegység nem tartalmazza: takarófedél kivehető szifon, függőleges lefolyócső, minimális magfurat Ø 110 modellszám NA H Z52 Z65 CSE Cikksz. MU HUF / / Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Z65 = 65 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Domoplex lefolyó kivehető szifon, 45 -os lefolyóív, takarófedél modellszám Ø NA Z krómozott Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Domoplex takarófedél a következőkhöz: alapegység modellszám Ø Z52 Z krómozott krómozott 1/ Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Z65 = 65 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Domoplex takarófedél a következőkhöz: alapegység modellszám Ø Z52 75 design-fehér Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához 467

36 Domoplex állócső modellszám Z52 krómozott Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Duoplex Duoplex lefolyó takarófedeles krómozott és kihúzható állócső, kivehető szifon, 45 -os lefolyóív modellszám 6934 Ø VS NA Z52 CSE Cikksz. MU HUF / VS = vízszint Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Duoplex takarófedeles állócső a következőkhöz: lefolyó modellszám Ø Z52 KRO CSE Cikksz. MU HUF Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához KRO = krómozott Varioplex Varioplex lefolyó szifon, 45 -os lefolyóív, nemesacél szelepfelsőrész modellszám Ø NA Z52 Z65 CSE Cikksz. MU HUF / / Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Z65 = 65 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához 1) nemesacél szelepfelsőrész 2) krómozott sárgaréz szelepfelsőrész Varioplex lefolyó a következőkhöz: zuhanykád klikk-záras technika, szifon, 45 -os lefolyóív modellszám 6977 NA 40/50 krómozott

37 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Varioplex lefolyó krómozott sárgaréz állócső, szifon, 45 -os lefolyóív modellszám Ø VS NA Z52 CSE Cikksz. MU HUF /50 10/ VS = vízszint Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Varioplex lefolyó biztosító csavarokkal krómozott sárgaréz állócső, szifon, 45 -os lefolyóív modellszám Ø VS NA Z52 CSE Cikksz. MU HUF / VS = vízszint Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Lefolyó krómozott sárgaréz állócső, szifon, vízszintes lefolyócső modellszám Ø VS NA Z52 CSE Cikksz. MU HUF /50 10/ VS = vízszint Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Lefolyó szifon, 45 -os lefolyóív, nemesacél szelepfelsőrész modellszám Ø G NA Z52 CSE Cikksz. MU HUF 70 1½ 40/ Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Lefolyó szifon, 45 -os lefolyóív, nemesacél szelepfelsőrész, szelepdugó modellszám Ø G NA Z52 CSE Cikksz. MU HUF 70 1½ 40/ Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Állócső-szelepek Állócső-szelep krómozott sárgaréz műanyag kónusz modellszám 44.1 G Ø LS VS CSE Cikksz. MU HUF 1¼ ¼ LS = nyeles szelep hossza VS = vízszint 469

38 Állócső-szelep krómozott sárgaréz gumikúp modellszám 45.1 G Ø LS VS CSE Cikksz. MU HUF 1½ ½ LS = nyeles szelep hossza VS = vízszint Szelepalsórész a következőkhöz: állócső sárgaréz kónusszal krómozott sárgaréz modellszám G Ø LS CSE Cikksz. MU HUF ½ LS = nyeles szelep hossza Állócső krómozott sárgaréz műanyag kónusz modellszám G-hez VS CSE Cikksz. MU HUF 1¼ ¼ ¼ ¼ VS = vízszint Állócső krómozott sárgaréz gumikúp modellszám G-hez VS CSE Cikksz. MU HUF 1½ ½ ½ ½ ½ ½ ½ ½ ½ ½ VS = vízszint Szelepalsórész a következőkhöz: állócsőszelep gumi vagy műanyag kónusszal krómozott sárgaréz modellszám G Ø LS CSE Cikksz. MU HUF 1¼ ¼ ½ ½ LS = nyeles szelep hossza Száras szelepek, szifonok Száras szelep szelepdugó modellszám 6185 G Ø 1¼ 42 krómozott ½ 42 krómozott Száras szelep sárgaréz betét sárgaréz kúppal és Rp-menettel modellszám 3932 G MB Ø LS 1½ 1¼ natur ½ natur MB = menetes betét LS = nyeles szelep hossza 470

39 Lefolyók kádakhoz- és zuhanytálcákhoz V1 V1 Száras szelep sárgaréz szűrő modellszám 6912 G Ø LS 1½ krómozott LS = nyeles szelep hossza Szifon sárgaréz kúpos és lapos tömítés modellszám G NA 1¼ 32 natur ½ 40 natur Lefolyó szifon, nemesacél szelepfelsőrész, szelepdugó modellszám Ø G NA Z52 CSE Cikksz. MU HUF 70 1½ Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Lefolyó szifon modellszám Ø G NA Z52 CSE Cikksz. MU HUF 70 1½ Z52 = 52 mm lefolyólyuk-ø-vel rendelkező zuhanytálcához Lefolyó nemesacél rács, műanyag lefolyóház modellszám 6927 Ø NA CSE Cikksz. MU HUF Szifon vízszintes lefolyó modellszám G NA CSE Cikksz. MU HUF 1½ Szifon 45 -os lefolyóív modellszám G NA CSE Cikksz. MU HUF 1½ 40/ Szifon lefolyóív modellszám G NA CSE Cikksz. MU HUF 1½

40 Szifon vízszintes lefolyócső modellszám 6889 G NA CSE Cikksz. MU HUF 1½ 40/50 5/ Tartozékok T-idom a következőkhöz: csepegővízcsatlakozó a Multiplex túlfolyócsövén, Multiplex Trio, Citaplex, Rotaplex, Rotaplex Trio műanyag modellszám 6895 CSE Cikksz. MU HUF os lefolyóív műanyag tömítés modellszám G NA L CSE Cikksz. MU HUF 1½ Állítócső lefolyócső műanyag tömítés modellszám 6892 G NA L CSE Cikksz. MU HUF 1¼ ½ ½ Lefolyócső műanyag rugalmas tömítés modellszám 3892 NA1 NA2 L CSE Cikksz. MU HUF 50 50/ / / /
