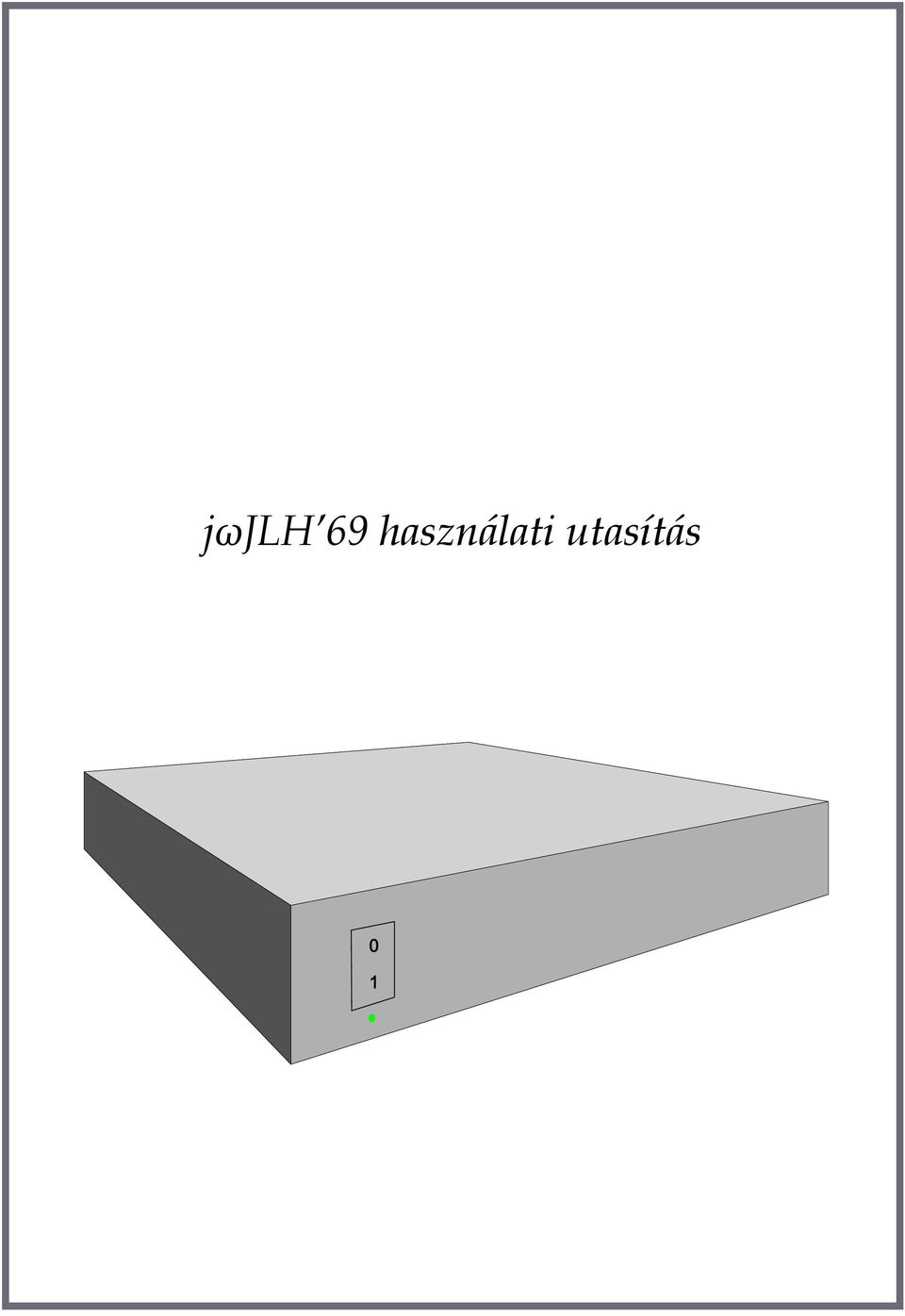

jωjlh 69 használati utasítás

Átírás

1 jωjlh 69 használati utasítás

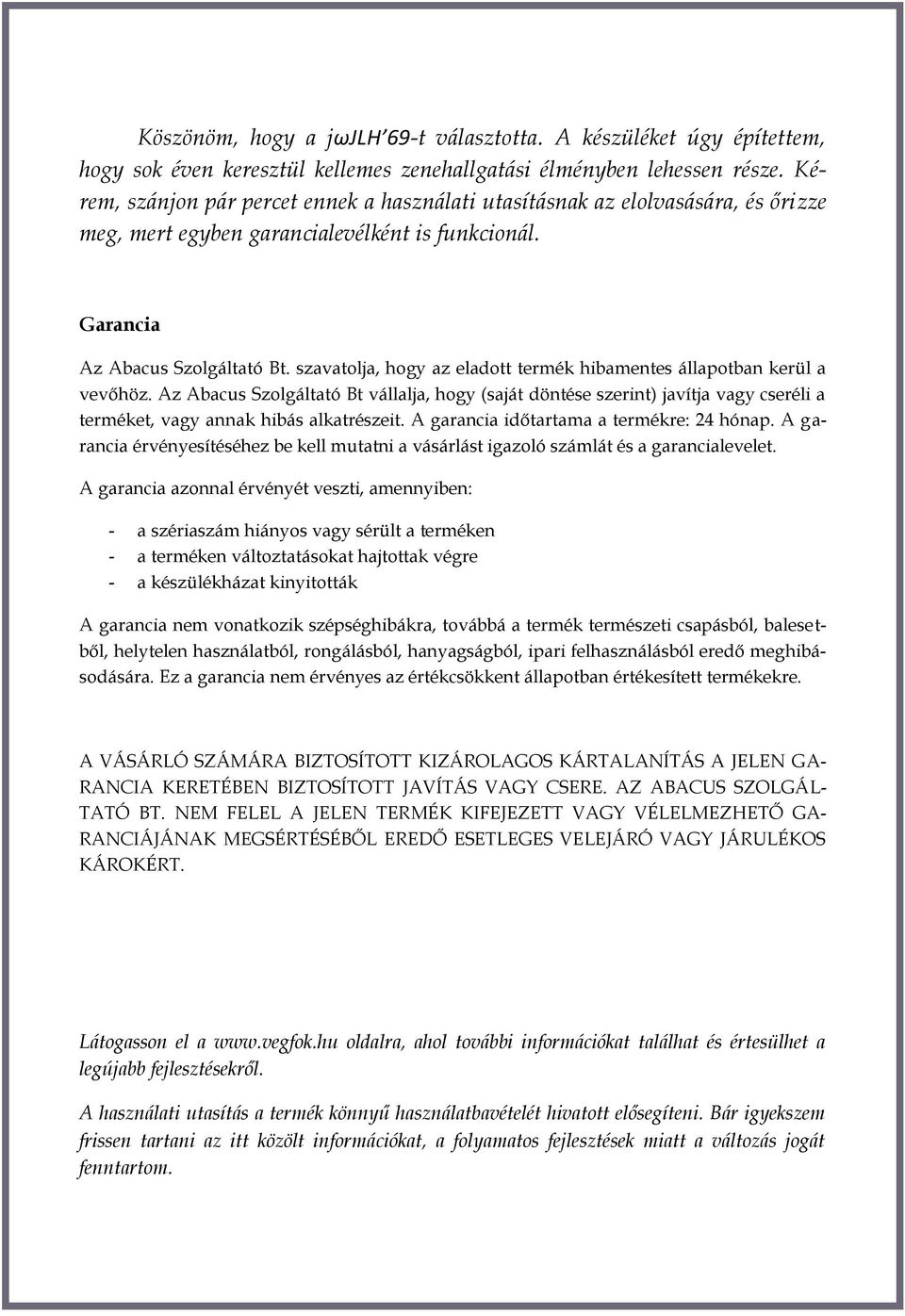

2 Köszönöm, hogy a jωjlh 69-t választotta. A készüléket úgy építettem, hogy sok éven keresztül kellemes zenehallgatási élményben lehessen része. Kérem, szánjon pár percet ennek a használati utasításnak az elolvasására, és őrizze meg, mert egyben garancialevélként is funkcionál. Garancia Az Abacus Szolgáltató Bt. szavatolja, hogy az eladott termék hibamentes állapotban kerül a vevőhöz. Az Abacus Szolgáltató Bt vállalja, hogy (saját döntése szerint) javítja vagy cseréli a terméket, vagy annak hibás alkatrészeit. A garancia időtartama a termékre: 24 hónap. A garancia érvényesítéséhez be kell mutatni a vásárlást igazoló számlát és a garancialevelet. A garancia azonnal érvényét veszti, amennyiben: - a szériaszám hiányos vagy sérült a terméken - a terméken változtatásokat hajtottak végre - a készülékházat kinyitották A garancia nem vonatkozik szépséghibákra, továbbá a termék természeti csapásból, balesetből, helytelen használatból, rongálásból, hanyagságból, ipari felhasználásból eredő meghibásodására. Ez a garancia nem érvényes az értékcsökkent állapotban értékesített termékekre. A VÁSÁRLÓ SZÁMÁRA BIZTOSÍTOTT KIZÁROLAGOS KÁRTALANÍTÁS A JELEN GA- RANCIA KERETÉBEN BIZTOSÍTOTT JAVÍTÁS VAGY CSERE. AZ ABACUS SZOLGÁL- TATÓ BT. NEM FELEL A JELEN TERMÉK KIFEJEZETT VAGY VÉLELMEZHETŐ GA- RANCIÁJÁNAK MEGSÉRTÉSÉBŐL EREDŐ ESETLEGES VELEJÁRÓ VAGY JÁRULÉKOS KÁROKÉRT. Látogasson el a oldalra, ahol további információkat találhat és értesülhet a legújabb fejlesztésekről. A használati utasítás a termék könnyű használatbavételét hivatott elősegíteni. Bár igyekszem frissen tartani az itt közölt információkat, a folyamatos fejlesztések miatt a változás jogát fenntartom.

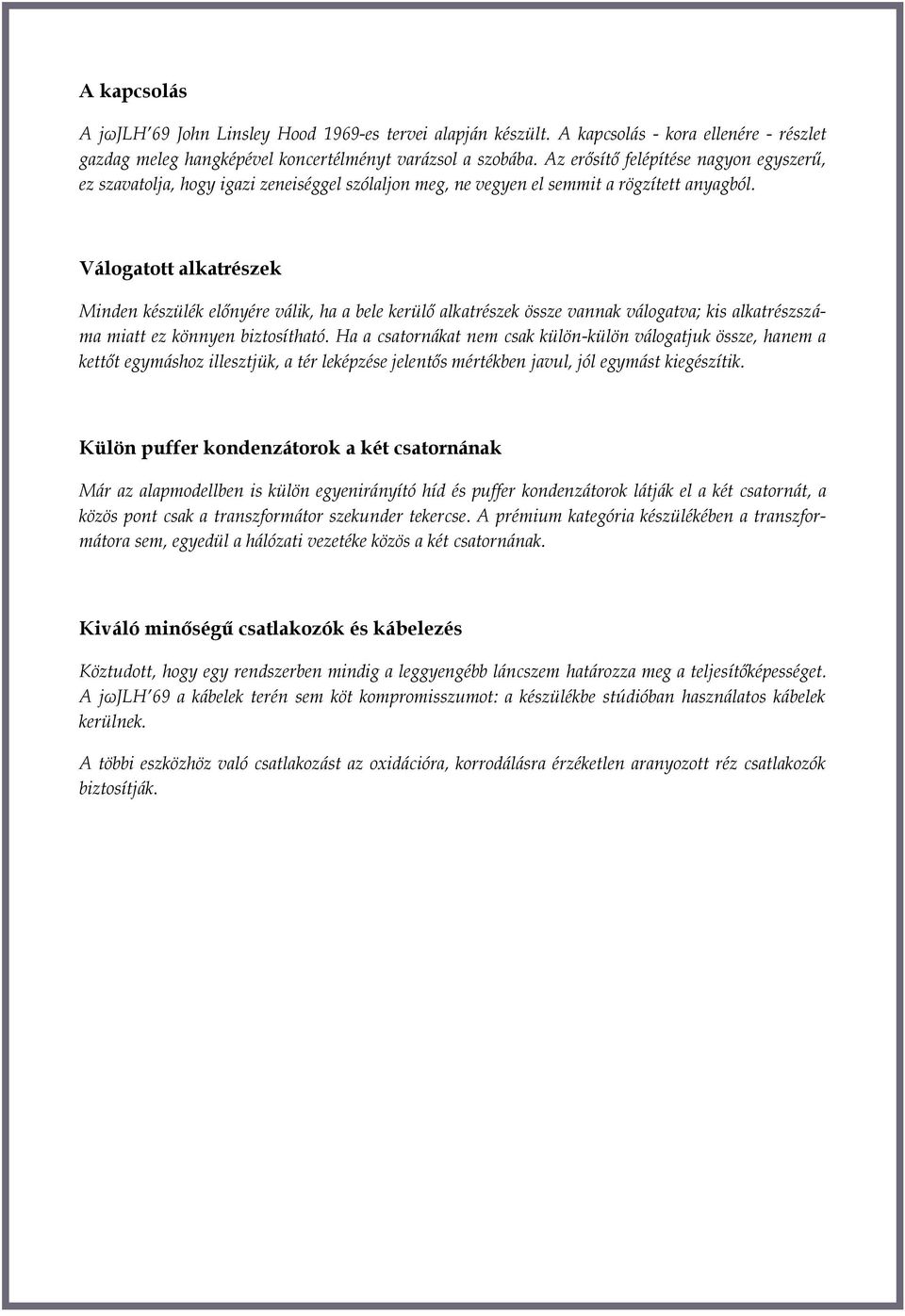

3 A kapcsolás A jωjlh 69 John Linsley Hood 1969-es tervei alapján készült. A kapcsolás - kora ellenére - részlet gazdag meleg hangképével koncertélményt varázsol a szobába. Az erősítő felépítése nagyon egyszerű, ez szavatolja, hogy igazi zeneiséggel szólaljon meg, ne vegyen el semmit a rögzített anyagból. Válogatott alkatrészek Minden készülék előnyére válik, ha a bele kerülő alkatrészek össze vannak válogatva; kis alkatrészszáma miatt ez könnyen biztosítható. Ha a csatornákat nem csak külön-külön válogatjuk össze, hanem a kettőt egymáshoz illesztjük, a tér leképzése jelentős mértékben javul, jól egymást kiegészítik. Külön puffer kondenzátorok a két csatornának Már az alapmodellben is külön egyenirányító híd és puffer kondenzátorok látják el a két csatornát, a közös pont csak a transzformátor szekunder tekercse. A prémium kategória készülékében a transzformátora sem, egyedül a hálózati vezetéke közös a két csatornának. Kiváló minőségű csatlakozók és kábelezés Köztudott, hogy egy rendszerben mindig a leggyengébb láncszem határozza meg a teljesítőképességet. A jωjlh 69 a kábelek terén sem köt kompromisszumot: a készülékbe stúdióban használatos kábelek kerülnek. A többi eszközhöz való csatlakozást az oxidációra, korrodálásra érzéketlen aranyozott réz csatlakozók biztosítják.

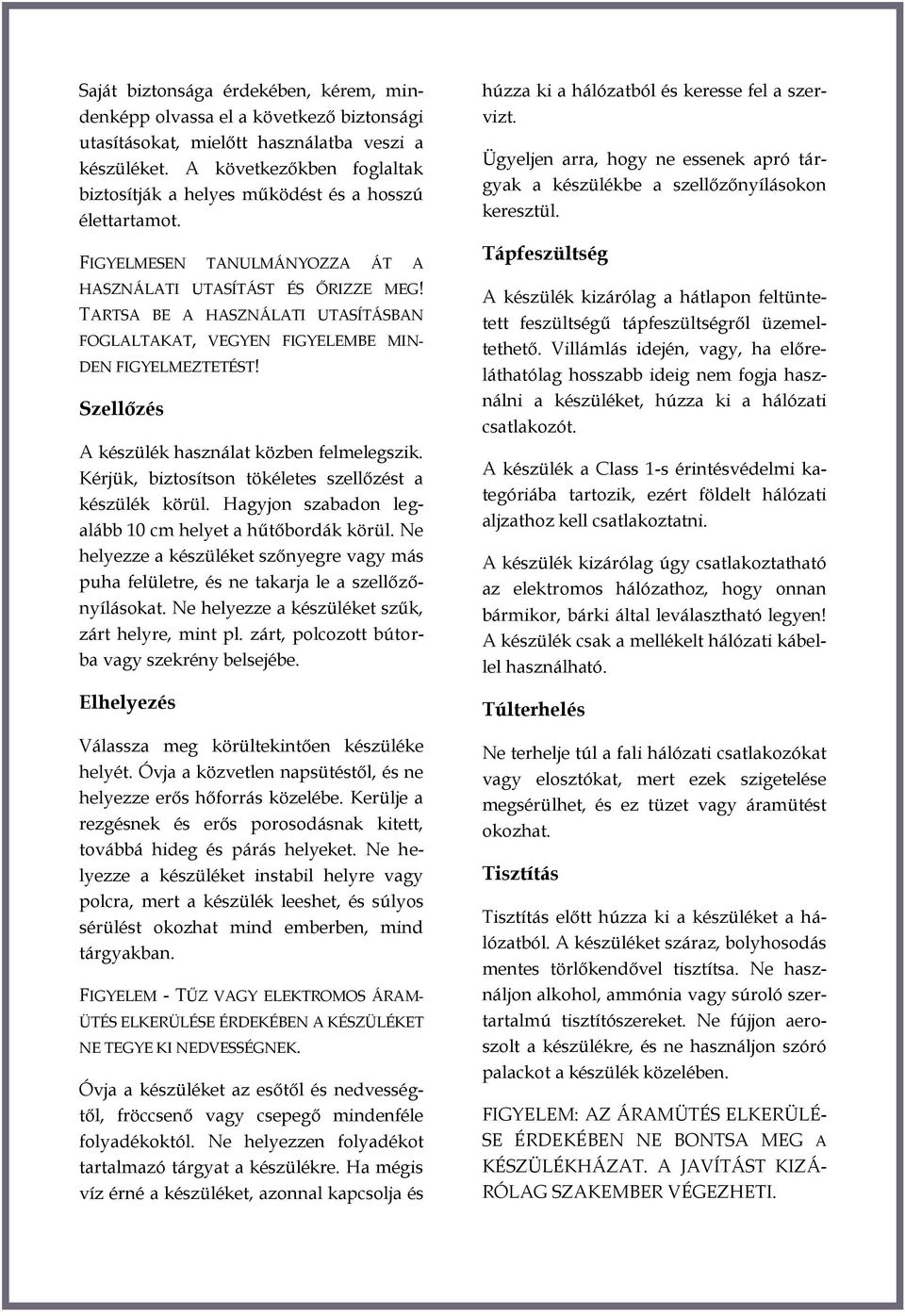

4 Saját biztonsága érdekében, kérem, mindenképp olvassa el a következő biztonsági utasításokat, mielőtt használatba veszi a készüléket. A következőkben foglaltak biztosítják a helyes működést és a hosszú élettartamot. FIGYELMESEN TANULMÁNYOZZA ÁT A HASZNÁLATI UTASÍTÁST ÉS ŐRIZZE MEG! TARTSA BE A HASZNÁLATI UTASÍTÁSBAN FOGLALTAKAT, VEGYEN FIGYELEMBE MIN- DEN FIGYELMEZTETÉST! Szellőzés A készülék használat közben felmelegszik. Kérjük, biztosítson tökéletes szellőzést a készülék körül. Hagyjon szabadon legalább 10 cm helyet a hűtőbordák körül. Ne helyezze a készüléket szőnyegre vagy más puha felületre, és ne takarja le a szellőzőnyílásokat. Ne helyezze a készüléket szűk, zárt helyre, mint pl. zárt, polcozott bútorba vagy szekrény belsejébe. Elhelyezés Válassza meg körültekintően készüléke helyét. Óvja a közvetlen napsütéstől, és ne helyezze erős hőforrás közelébe. Kerülje a rezgésnek és erős porosodásnak kitett, továbbá hideg és párás helyeket. Ne helyezze a készüléket instabil helyre vagy polcra, mert a készülék leeshet, és súlyos sérülést okozhat mind emberben, mind tárgyakban. FIGYELEM - TŰZ VAGY ELEKTROMOS ÁRAM- ÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A KÉSZÜLÉKET NE TEGYE KI NEDVESSÉGNEK. Óvja a készüléket az esőtől és nedvességtől, fröccsenő vagy csepegő mindenféle folyadékoktól. Ne helyezzen folyadékot tartalmazó tárgyat a készülékre. Ha mégis víz érné a készüléket, azonnal kapcsolja és húzza ki a hálózatból és keresse fel a szervizt. Ügyeljen arra, hogy ne essenek apró tárgyak a készülékbe a szellőzőnyílásokon keresztül. Tápfeszültség A készülék kizárólag a hátlapon feltüntetett feszültségű tápfeszültségről üzemeltethető. Villámlás idején, vagy, ha előreláthatólag hosszabb ideig nem fogja használni a készüléket, húzza ki a hálózati csatlakozót. A készülék a Class 1-s érintésvédelmi kategóriába tartozik, ezért földelt hálózati aljzathoz kell csatlakoztatni. A készülék kizárólag úgy csatlakoztatható az elektromos hálózathoz, hogy onnan bármikor, bárki által leválasztható legyen! A készülék csak a mellékelt hálózati kábellel használható. Túlterhelés Ne terhelje túl a fali hálózati csatlakozókat vagy elosztókat, mert ezek szigetelése megsérülhet, és ez tüzet vagy áramütést okozhat. Tisztítás Tisztítás előtt húzza ki a készüléket a hálózatból. A készüléket száraz, bolyhosodás mentes törlőkendővel tisztítsa. Ne használjon alkohol, ammónia vagy súroló szertartalmú tisztítószereket. Ne fújjon aeroszolt a készülékre, és ne használjon szóró palackot a készülék közelében. FIGYELEM: AZ ÁRAMÜTÉS ELKERÜLÉ- SE ÉRDEKÉBEN NE BONTSA MEG A KÉSZÜLÉKHÁZAT. A JAVÍTÁST KIZÁ- RÓLAG SZAKEMBER VÉGEZHETI.

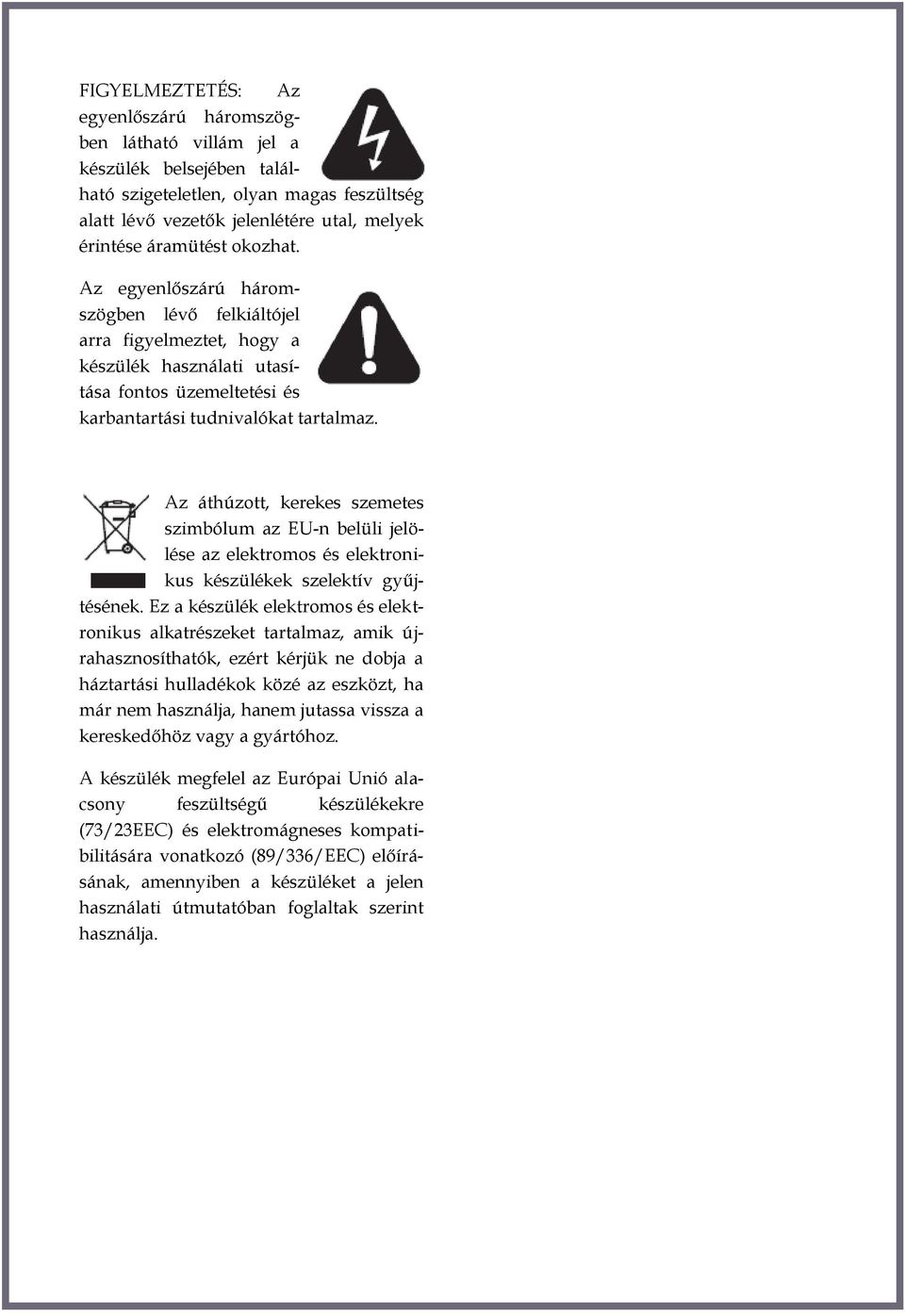

5 FIGYELMEZTETÉS: Az egyenlőszárú háromszögben látható villám jel a készülék belsejében található szigeteletlen, olyan magas feszültség alatt lévő vezetők jelenlétére utal, melyek érintése áramütést okozhat. Az egyenlőszárú háromszögben lévő felkiáltójel arra figyelmeztet, hogy a készülék használati utasítása fontos üzemeltetési és karbantartási tudnivalókat tartalmaz. Az áthúzott, kerekes szemetes szimbólum az EU-n belüli jelölése az elektromos és elektronikus készülékek szelektív gyűjtésének. Ez a készülék elektromos és elektronikus alkatrészeket tartalmaz, amik újrahasznosíthatók, ezért kérjük ne dobja a háztartási hulladékok közé az eszközt, ha már nem használja, hanem jutassa vissza a kereskedőhöz vagy a gyártóhoz. A készülék megfelel az Európai Unió alacsony feszültségű készülékekre (73/23EEC) és elektromágneses kompatibilitására vonatkozó (89/336/EEC) előírásának, amennyiben a készüléket a jelen használati útmutatóban foglaltak szerint használja.

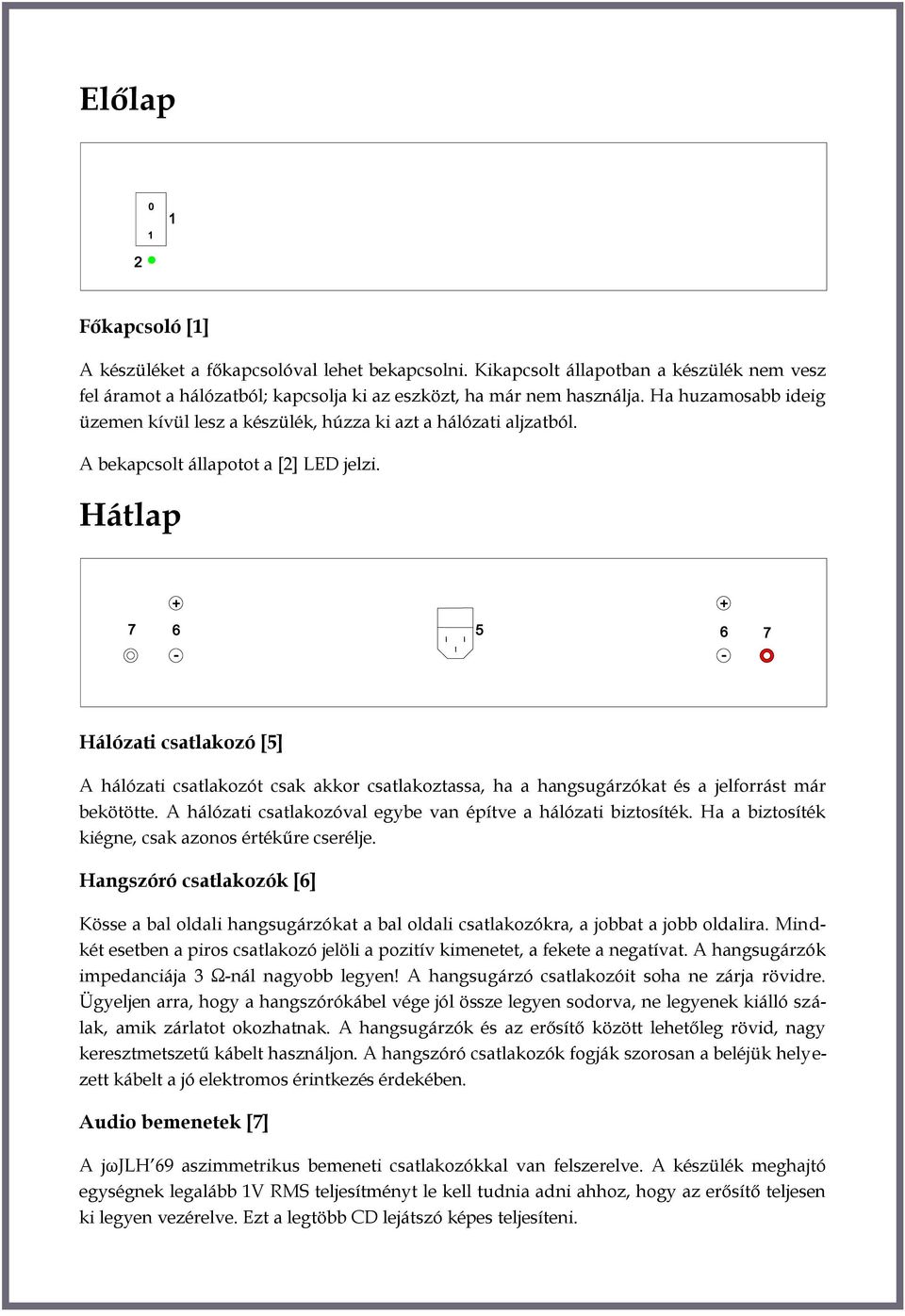

6 Előlap Főkapcsoló [1] A készüléket a főkapcsolóval lehet bekapcsolni. Kikapcsolt állapotban a készülék nem vesz fel áramot a hálózatból; kapcsolja ki az eszközt, ha már nem használja. Ha huzamosabb ideig üzemen kívül lesz a készülék, húzza ki azt a hálózati aljzatból. A bekapcsolt állapotot a [2] LED jelzi. Hátlap Hálózati csatlakozó [5] A hálózati csatlakozót csak akkor csatlakoztassa, ha a hangsugárzókat és a jelforrást már bekötötte. A hálózati csatlakozóval egybe van építve a hálózati biztosíték. Ha a biztosíték kiégne, csak azonos értékűre cserélje. Hangszóró csatlakozók [6] Kösse a bal oldali hangsugárzókat a bal oldali csatlakozókra, a jobbat a jobb oldalira. Mindkét esetben a piros csatlakozó jelöli a pozitív kimenetet, a fekete a negatívat. A hangsugárzók impedanciája 3 Ω-nál nagyobb legyen! A hangsugárzó csatlakozóit soha ne zárja rövidre. Ügyeljen arra, hogy a hangszórókábel vége jól össze legyen sodorva, ne legyenek kiálló szálak, amik zárlatot okozhatnak. A hangsugárzók és az erősítő között lehetőleg rövid, nagy keresztmetszetű kábelt használjon. A hangszóró csatlakozók fogják szorosan a beléjük helyezett kábelt a jó elektromos érintkezés érdekében. Audio bemenetek [7] A jωjlh 69 aszimmetrikus bemeneti csatlakozókkal van felszerelve. A készülék meghajtó egységnek legalább 1V RMS teljesítményt le kell tudnia adni ahhoz, hogy az erősítő teljesen ki legyen vezérelve. Ezt a legtöbb CD lejátszó képes teljesíteni.

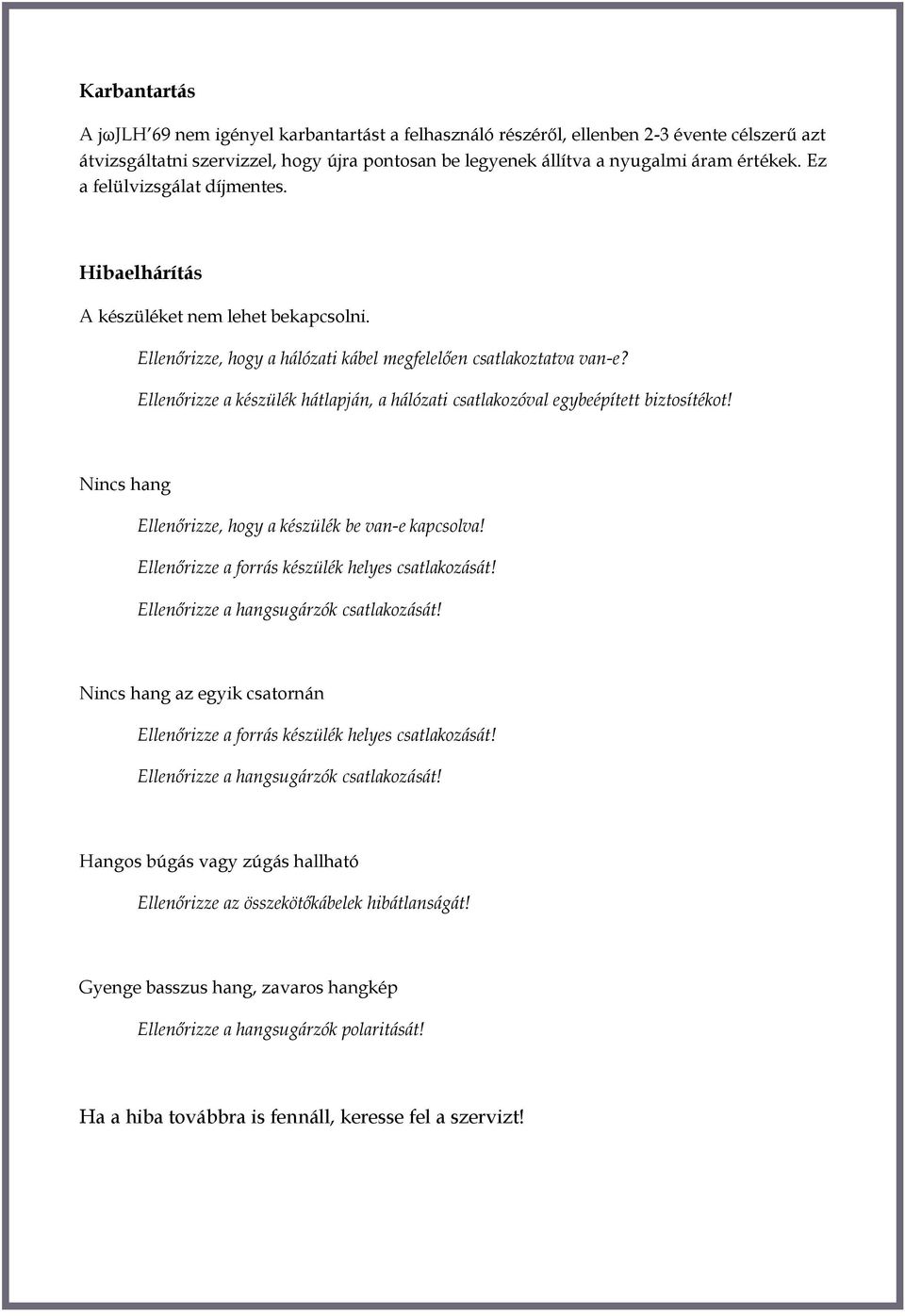

7 Karbantartás A jωjlh 69 nem igényel karbantartást a felhasználó részéről, ellenben 2-3 évente célszerű azt átvizsgáltatni szervizzel, hogy újra pontosan be legyenek állítva a nyugalmi áram értékek. Ez a felülvizsgálat díjmentes. Hibaelhárítás A készüléket nem lehet bekapcsolni. Ellenőrizze, hogy a hálózati kábel megfelelően csatlakoztatva van-e? Ellenőrizze a készülék hátlapján, a hálózati csatlakozóval egybeépített biztosítékot! Nincs hang Ellenőrizze, hogy a készülék be van-e kapcsolva! Ellenőrizze a forrás készülék helyes csatlakozását! Ellenőrizze a hangsugárzók csatlakozását! Nincs hang az egyik csatornán Ellenőrizze a forrás készülék helyes csatlakozását! Ellenőrizze a hangsugárzók csatlakozását! Hangos búgás vagy zúgás hallható Ellenőrizze az összekötőkábelek hibátlanságát! Gyenge basszus hang, zavaros hangkép Ellenőrizze a hangsugárzók polaritását! Ha a hiba továbbra is fennáll, keresse fel a szervizt!

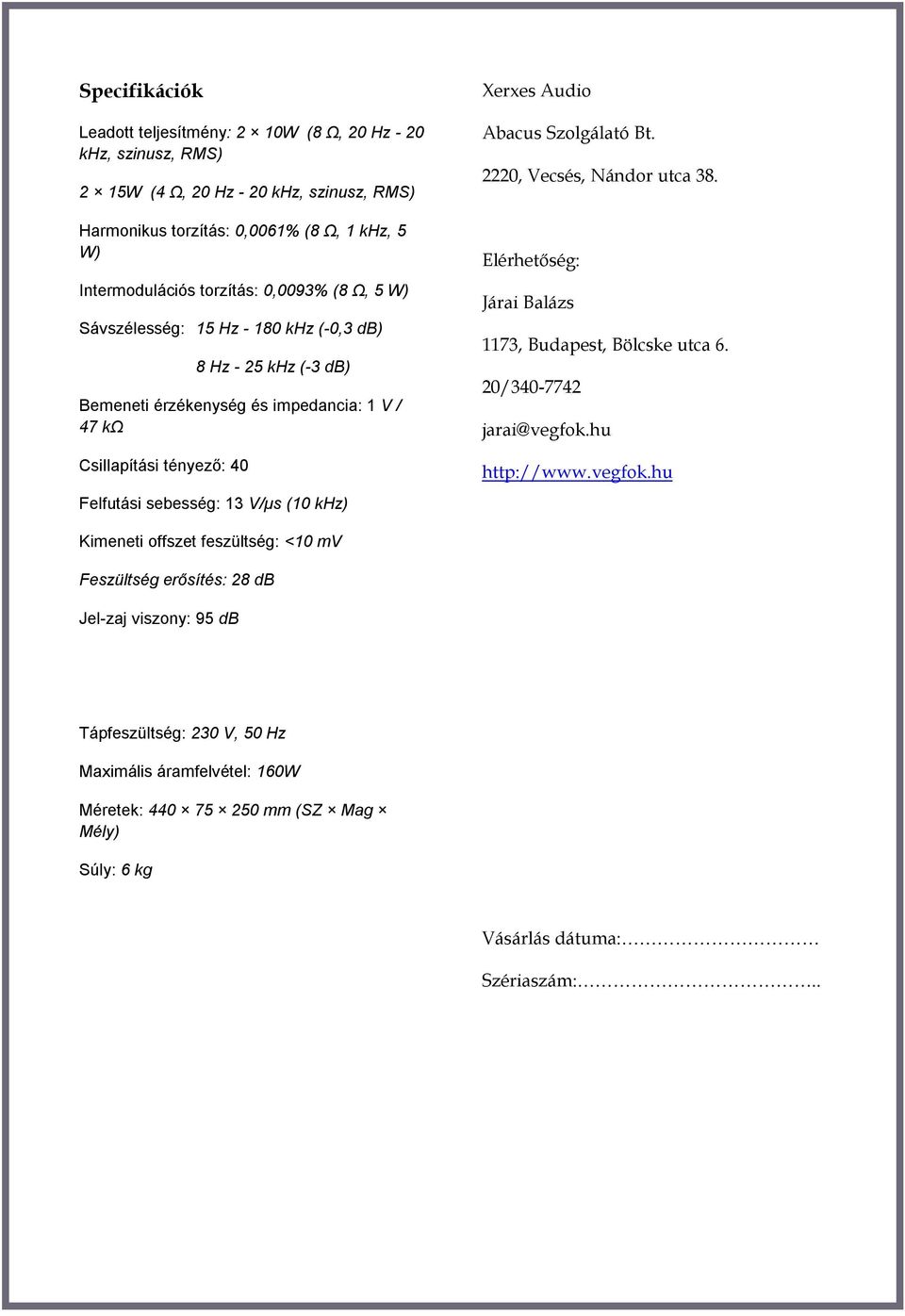

8 Specifikációk Leadott teljesítmény: 2 10W (8 Ω, 20 Hz - 20 khz, szinusz, RMS) 2 15W (4 Ω, 20 Hz - 20 khz, szinusz, RMS) Harmonikus torzítás: 0,0061% (8 Ω, 1 khz, 5 W) Intermodulációs torzítás: 0,0093% (8 Ω, 5 W) Sávszélesség: 15 Hz khz (-0,3 db) 8 Hz - 25 khz (-3 db) Bemeneti érzékenység és impedancia: 1 V / 47 kω Csillapítási tényező: 40 Felfutási sebesség: 13 V/μs (10 khz) Xerxes Audio Abacus Szolgálató Bt. 2220, Vecsés, Nándor utca 38. Elérhetőség: Járai Balázs 1173, Budapest, Bölcske utca 6. 20/ jarai@vegfok.hu Kimeneti offszet feszültség: <10 mv Feszültség erősítés: 28 db Jel-zaj viszony: 95 db Tápfeszültség: 230 V, 50 Hz Maximális áramfelvétel: 160W Méretek: mm (SZ Mag Mély) Súly: 6 kg Vásárlás dátuma: Szériaszám:..
