AG-SELECT-B2/B3 series HASZNÁLATI ÚTMUTATÓ

Átírás

1 AG-SELECT-B2/B3 series HASZNÁLATI ÚTMUTATÓ

2 Általános információk Az elektronikus vezérlésű mérő és szabályozó készülék a víz ph, Redox vagy Klór értéke alapján szabályozza a víz paramétereit. Széles körben használják, úszómedencéknél, vízműveknél és szennyvíztisztító telepeken. A B sorozatú vezérlők a következő funkciókkal rendelkeznek: - A lehető legtöbb mérést végzi a kiépítéstől függően (ph, redox (mv), Cl (ppm). - Egyszerű és könnyű kezelhetőség. Kétféle menürendszer. EXPERT és SIMPLE. EXPERT (szakértő) módban minden funkcióhoz hozzáférünk, SIMPL (egyszerű) módban a leg szükségesebb beállításokat tudjuk elvégezni. - Galvanikusan leválasztott elektronika biztosítja a zavarmentes működést. Technikai adatok PARAMÉTER ÉRTÉK Tápfeszültség VAc 50/60Hz VDC -10/+15% feszültség tartomány Fogyasztás 8W (1A csúcsáram) Működési hőmérséklet 0 40 C SETPOINT relé kimenet 16A Ohmos terhelés, 3A induktív terhelés (AC1) N 2 Setpoint Auxiliary relé kimenet 5A Ohmos terhelés, N 1 Auxiliary 0,7A induktív terhelés (AC1) kimenet Alarm relé kimenet 5A Ohmos terhelés, 0,7A induktív terhelés (AC1) N 1 Alarm kimenet Current kimenet 4-20mA (dynamikus Ω N 2 Current kimenet TTL kimenet inpulzus/min N 2 TTL kimenet Ph mérés ,001 felbontásban RX (mv) mérés ±1mV felbontásban Klórmérés 0 20 ppm 0,01ppm felbontásban Hőmérsékletmérés C 0,1 C PT100 szonda csatlakoztatása szükséges Relé kimenet 6A (Ohmos) 1A (induktív terhelés).

3 B2 bekötési rajz Az adagoló szivattyúkat a SETPOINT1 kimenetekre kell kötni. A készülék kimenete feszültségmentes záró kontaktus. A C bemenetre adott pl: fázisjelet visszaadja az NO kimeneten. A kivezetett PH és CL vezetékek is ide vannak kötve.

4 TTL bekötési rajz

5 B3 bekötési rajz Az adagoló szivattyúkat a SETPOINT1 kimenetekre kell kötni. A készülék kimenete feszültségmentes záró kontaktus. A C bemenetre adott pl: fázisjelet visszaadja az NO kimeneten. A kivezetett PH és CL vezetékek is ide vannak kötve.

6 TTL bekötési rajz B3

7 Kijelző Icona n 1 Riasztási állapot Icona n 2 Jelszó Icona n 3 GSM eszköz csatlakoztatva és működőképes Icona n 4 GSM adat küldés és fogadás

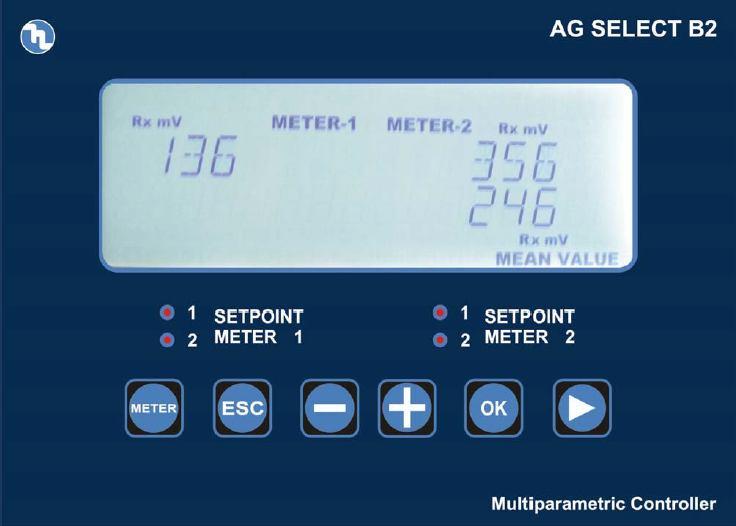

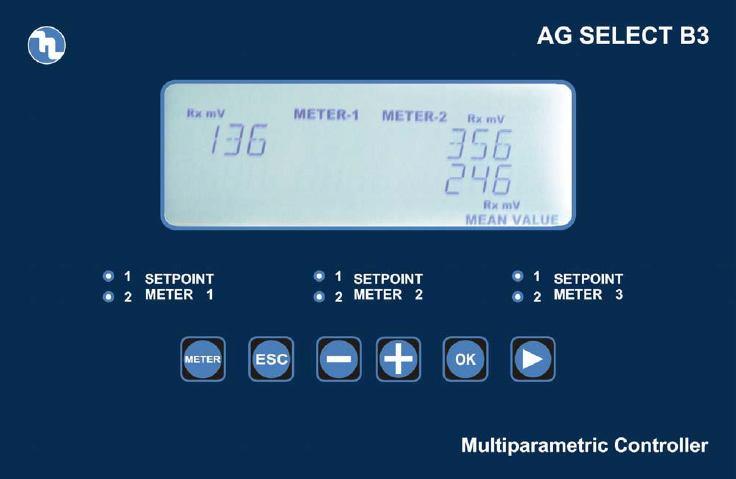

8 B2-B3 kontroller panel jelzései

9 Fényjelzések SET1 aktív SET2 aktív Billentyűzet ESC Egy lépéssel visszalép a menüben Minus jel Értékek csökkentése és a menüben a programozási funkcióra lépés. Pl: ph, Rx, klór érték kiválasztása. Plusz jel Értékek növelése és a menüben a programozási funkcióra lépés. Pl: ph, Rx, klór érték kiválasztása. Jobb shift Kiválasztott értékhez jelszó beállítása METER - Mérés típusának kiválasztása 1,2,3-as mérés OK Beállítások rögzítése

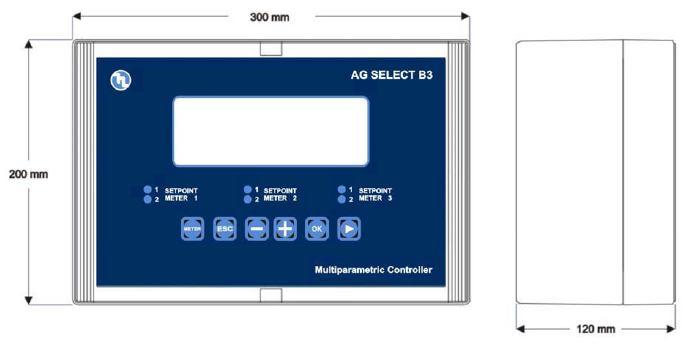

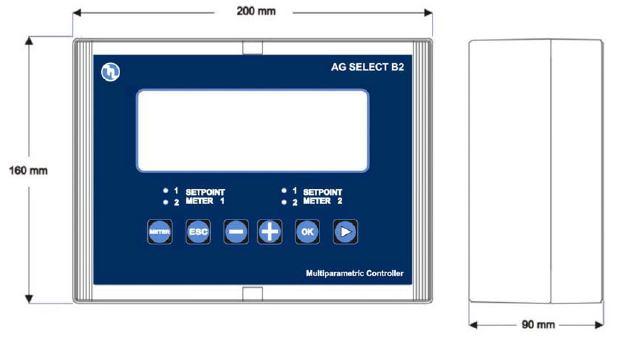

10 A készülék méretei

11 Alapértelmezett paraméterek

12 A vezérlő programozása Minden program paraméter és működési mód a billentyűzet segítségével beállítható és a kijelzőn látható. A vezérlő indítása Háromféle szonda csatlakoztatható a készülék minden egyes csatornájához. Alapértelmezés szerint a készülék az alábbiak szerint van beállítva: METER 1 Ph METER 2 Klór METER 3 Redox Módosításhoz lépjünk be EXPERT módban a program menübe. A telepítés során nem probléma, ha egyszerre három Ph mérés vagy két Ph és egy klór mérés működik egyszerre. Amikor telepíti, a vezérlőt először be kell állítani, hogy az egyes kimeneteken milyen mérést szeretne alkalmazni! A beállítani kívánt kimenet kiválasztásához nyomja meg a METER gombot. Válassza ki a beállítani kívánt csatornát B2 kontroller esetén (METER 1, 2) vagy B3 kontroller esetén (METER 1, 2, 3), majd nyomja meg az OK gombot. Miután kiválasztottuk a csatornát elérhető a főmenü, ahol beállíthatjuk a csatorna különböző funkcióit. A menüben navigálni, értéket változtatni a - + gombokkal lehet. A kiválasztott funkcióba az OK gombbal léphetünk be.

13 A kontroller beállítása Nyomjuk meg az OK gombot. Két lehetőség közül választhatunk. EXPERT és SIMPLE EXPERT (szakértő) módban minden funkcióhoz hozzáférünk, SIMPLE (egyszerű) módban a legszükségesebb beállításokat tudjuk elvégezni. Válasszuk az EXPERT módot! A menüben navigálni értéket változtatni a - + gombokkal lehet. Kiválasztáshoz nyomjuk meg az OK gombot. Állítsuk be a kimenetet a mérés típusának megfelelően. Ph, Rx (Redox), Cl ppm (klór) A menüben navigálni értéket változtatni a - + gombokkal lehet. Kiválasztáshoz nyomjuk meg az OK gombot.

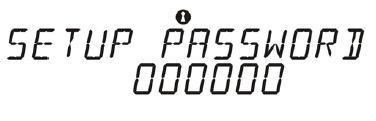

14 Jelszó beállítása Következő lépésben aktiválhatjuk a jelszót, hogy a kimenetet csak jelszó ismeretében lehessen módosítani. A jelszónak 6 számból kell állnia és közötti értéknek kell lennie. Nyomjuk meg gombot. A - + gombokkal lehet választani az értékek között. Kiválasztáshoz nyomjuk meg az OK gombot. Következő lépésben kiválaszthatjuk a hőmérséklet mérés paramétereit. ( C vagy F) A menüben navigálni értéket változtatni a - + gombokkal lehet. Kiválasztáshoz nyomjuk meg az OK gombot.

15 Továbbá beállíthatjuk, hogy csatlakoztatunk PT100 hőmérséklet érzékelőt vagy nem. A menüben navigálni értéket változtatni a - + gombokkal lehet. Kiválasztáshoz nyomjuk meg az OK gombot. Amennyiben nem csatlakoztatunk PT100 hőmérséklet érzékelőt, akkor a következő lépésben beállíthatjuk manuálisan a jellemző vízhőmérsékletet. Az érték 0 és 99,9 C változtatható. A menüben navigálni értéket változtatni a - + gombokkal lehet. Kiválasztáshoz nyomjuk meg az OK gombot. A következő lépésben beállíthatjuk a SETUP és a CAL menü várakozási idejét. Amennyiben nem nyúlunk a gombokhoz a készülék a beállított idő leteltével automatikusan kilép a menüből. Továbbá beállíthatjuk a készülék indulása utáni késleltetési időt. A menüben navigálni értéket változtatni a - + gombokkal lehet. Kiválasztáshoz nyomjuk meg az OK gombot. Mérés késleltetési idő.

16 A mérő és szabályozó belső naptárral és órával rendelkezik melyet az alábbiak szerint tudunk beállítani. Nyomjuk meg gombot és válasszuk az alábbi menüt. A - + gombokkal lehet választani az értékek között. Kiválasztáshoz nyomjuk meg az OK gombot.

17 Kalibrálás Ph szonda A kalibrációs menü segítségével a felhasználó kalibrálhatja a szondák referencia értékét. PH szonda kalibrálás - Tegyük a ph szondát ph7 puffer oldatba, majd lépjünk be az gombbal a menübe és válasszuk a CAL funkciót, majd nyomjuk meg az gombot Amikor a kijelzőn megjelenik a CAL.1 felirat a puffer oldat (7.00) értékére, majd nyomjuk meg az A kijelzőn megjelenik a CAL.2 felirat. gombokkal állítsuk be az értéket a gombot. Tegyük a szondát ph 4 vagy ph 9 oldatba! A majd nyomjuk meg az gombot. gombokkal állítsuk be az oldat értékét, Ezzel a készülék kalibrálva van.

18 SZABAD KLÓRÉRZÉKELŐ SZONDA 1, Mielőtt letekernéd a kupakot! Óvatosan húzzuk arrébb a szilikon gyűrűt, hogy szabaddá váljon a gyűrű alatti nyílás és levegő áramolhasson az érzékelőbe! Ez a lépés nagyon fontos azért, hogy ne károsodjon az arany érzékelő! 2, Hogyan kell feltölteni elektrolittal a kupakot? Helyezzük vissza a szilikon gyűrűt a helyére és töltsük fel a kupakot teljesen elektrolittal úgy, hogy ne maradjon benne levegő és a szondát függőlegesen tartva óvatosan csavarjuk vissza a kupakot! Ne húzzuk meg túl erősen, nehogy károsodjon a szonda! Mindig ellenőrizze az O gyűrű épségét, hogy elkerülje az elektrolit veszteséget és a vízszivárgást, amely megváltoztathatja a szonda mérési pontosságát! A szonda a feltöltést követően 1 óra múlva lesz működőképes! Amíg nem telik le ez az idő ne kezdjük el kalibrálni a szondát! Ha a szonda működőképes, akkor kalibrálni kell! Javasoljuk, hogy az első üzembe helyezés után, 24 óra elteltével ismételje meg a kalibrálást! A megfelelő működés érdekében azt javasoljuk, hogy cserélje ki az elektrolit gélt 5-6 hónap elteltével.

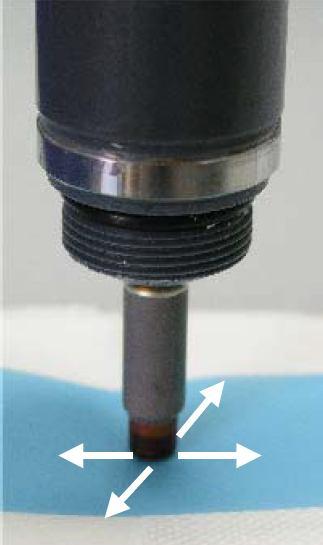

19 3, Az oxidáció eltávolítása az arany elektródáról. Amennyiben hibás értéket mérünk, és nem lehet megfelelően kalibrálni a szondát, akkor ennek oka lehet az arany elektróda oxidációja. Csavarja le a szonda kupakját és szárítsa meg a belső szerkezetét egy tiszta ruhával! A szondához melléklet csiszolópapír segítségével az ábrán látható módon tisztítsa meg a szonda érintkezőjét. Csak a melléklet csiszolópapírt használja, különben károsodhat a szonda érintkezője! Amikor elkészültünk a tisztítással, töltsük fel újra elektrolittal az érzékelőt és kalibráljuk a szondát az előzőekben leírtaknak megfelelően. A szonda a feltöltést követően 1 óra múlva lesz működőképes!

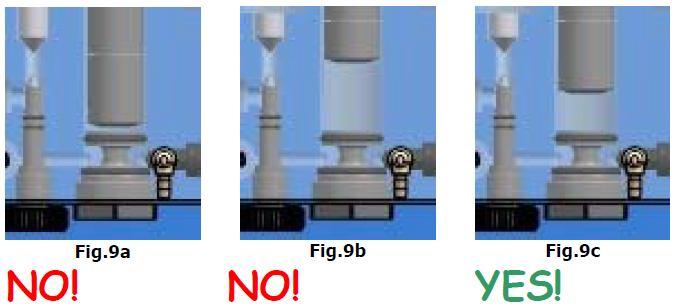

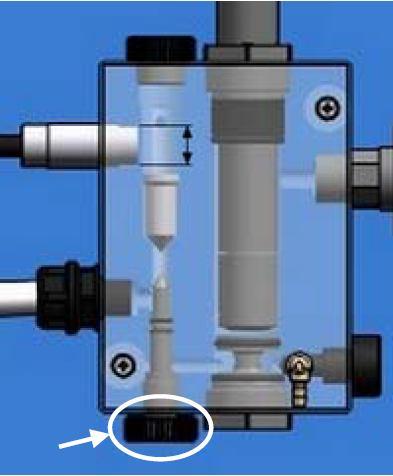

20 4, A szonda behelyezése az érzékelőtartóba Működéskor a folyadéknak áramolnia kell a szondatartóban! Folyamatos 30-40L / h áramlást kell garantálni a szondatartóban különben a mérés pontossága nem lesz megfeleő!

21 5, Kalibráció A szonda kalibrációját DPD1 módszerrel rendszeresen ellenőrizni kell! Az ellenőrzés gyakorisága függ a telepítési körülményektől. Javasoljuk, hogy a szondát hetente ellenőrizze! Kalibrálás előtt állítsa be a víz Ph szintjét értékre! Kalibráláshoz vegyen vízmintát a mintavételi csap segítségével és merje meg a DPD1 módszer segítségével. Az eszközön van egy első kalibrálási pont, ami megegyezik a DPD1 teszt eredményével és egy második kalibrációs pont, ami a nulla. A 0 értékéhez a szonda BNC csatlakozóját ki kell húzni, és a két pólust rövidre zárni. Lépjünk be a készüléken a kalibrációs menübe. Válasszuk ki a megfelelő mérési kimenetet. METER1, METER2, (METER3) Majd vigyük be a mért értékeket a kalibráláshoz. 6, A szonda tárolása Amennyiben a szondát hosszabb ideig 3-4 nap nem használja (pl.: karbantartás, téli leállás) akkor a szondát ki kell venni és az alábbi módon megtisztítva tárolni! - Vegye ki a szondát! - Csúsztassa félre a szilikon gyűrűt és csavarja le a kupakot. - Tiszta vízzel öblítse ki a kupakot és hagyja megszáradni. (Ügyeljen a membrán épségére!) - Tiszta vízzel mossa le a szonda érintkezőjét és hagyja megszáradni! Ne használjon semmilyen vegyi anyagot, csiszolópapírt, ami károsíthatja a szondát! - Lazán csavarja vissza a kupakot úgy, hogy az arany elektróda ne érjen hozzá a membránhoz! - Helyezze a szondát a tartójába.

22 FONTOS INFORMÁCIÓK - A tápegység föld (GND) és a mérési földelésnek azonosnak kell lennie! - A víz nyomása nem haladhatja meg az 1 bar-t! - Amikor a szondatartóban áramlik a víz, abban nem lehetnek légbuborékok mert azok megváltoztatják a mérések eredményét. - Az áramlási sebességnek a szonda belsejében stabilan l / órának kell lennie. - Üzemi hőmérséklet nem haladhatja meg a 45 C - A szonda megfelelő működéséhez a víz Ph értékének értéknek kell lennie. - A referencia elektródát csak tiszta vízzel lehet tisztítani, majd hagyjuk megszáradni önmagában anélkül, hogy bármilyen ruhát vagy papírt használnánk. Kerülje a csiszolópapírt vagy más típusú anyagot! - A kémiai bevonatot a referencia elektródán soha nem szabad megérinteni! - A szondát 5 6 havonta ellenőrizni kell! - Mindig kerülje, hogy üledék rakódjon a szonda membránra. Ha üledékek találhatók, használjon 1%-os sósav oldatot néhány percig, majd öblítsük le.
