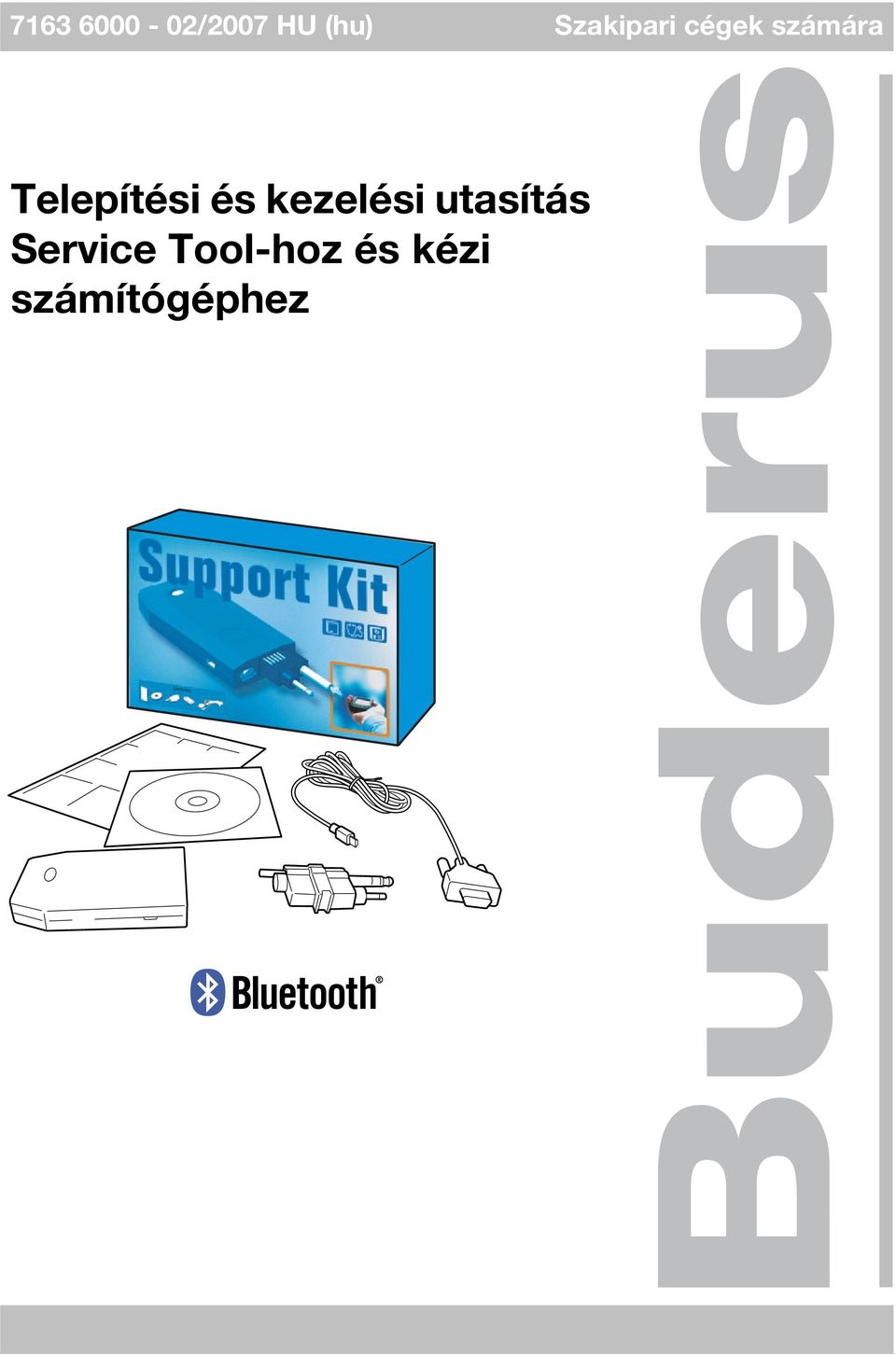

1 /2007 HU (hu) Szakipari cégek számára Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez

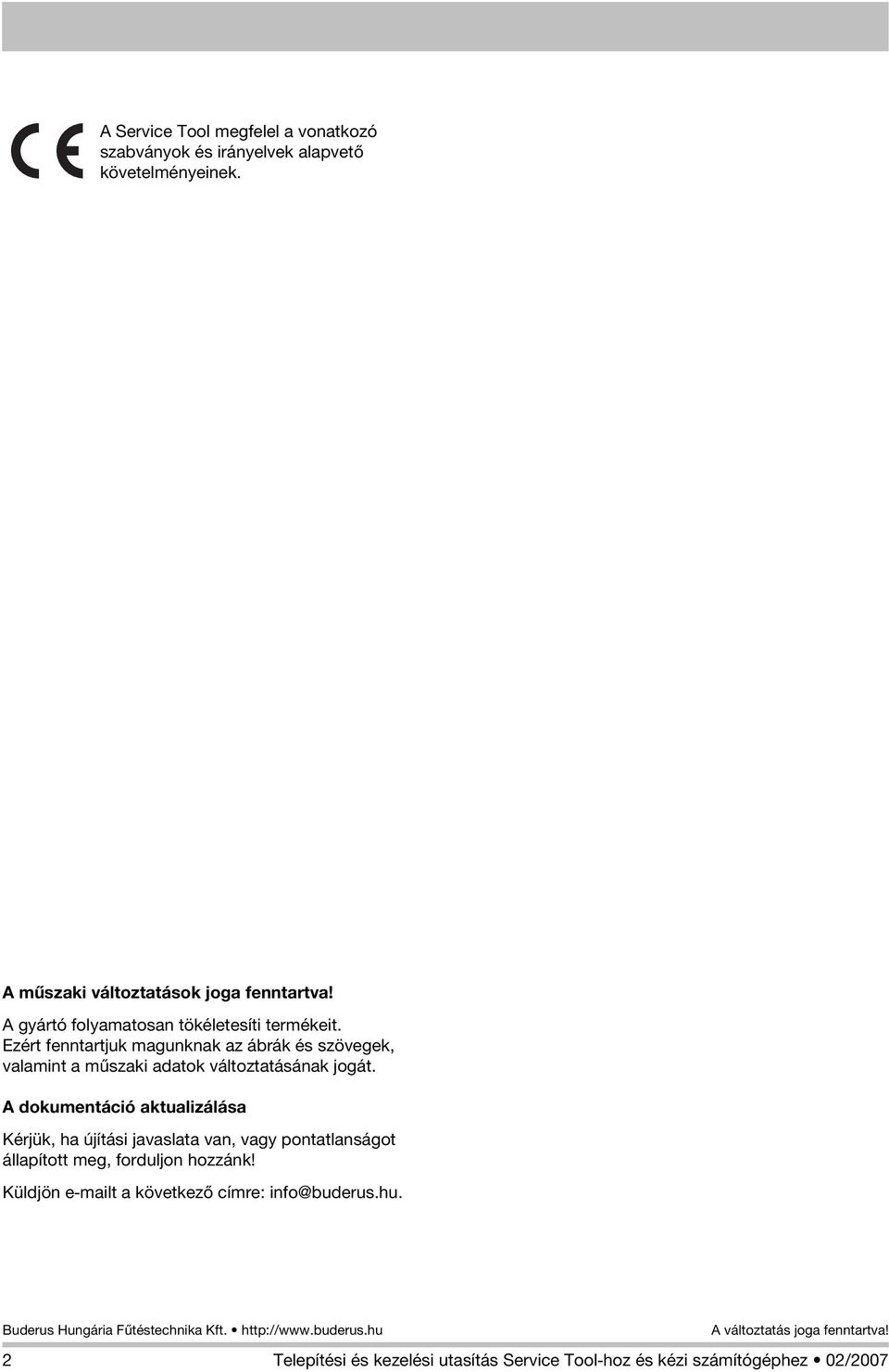

2 A Service Tool megfelel a vonatkozó szabványok és irányelvek alapvetõ követelményeinek. A mûszaki változtatások joga fenntartva! A gyártó folyamatosan tökéletesíti termékeit. Ezért fenntartjuk magunknak az ábrák és szövegek, valamint a mûszaki adatok változtatásának jogát. A dokumentáció aktualizálása Kérjük, ha újítási javaslata van, vagy pontatlanságot állapított meg, forduljon hozzánk! Küldjön t a következõ címre: info@buderus.hu. 2 Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007

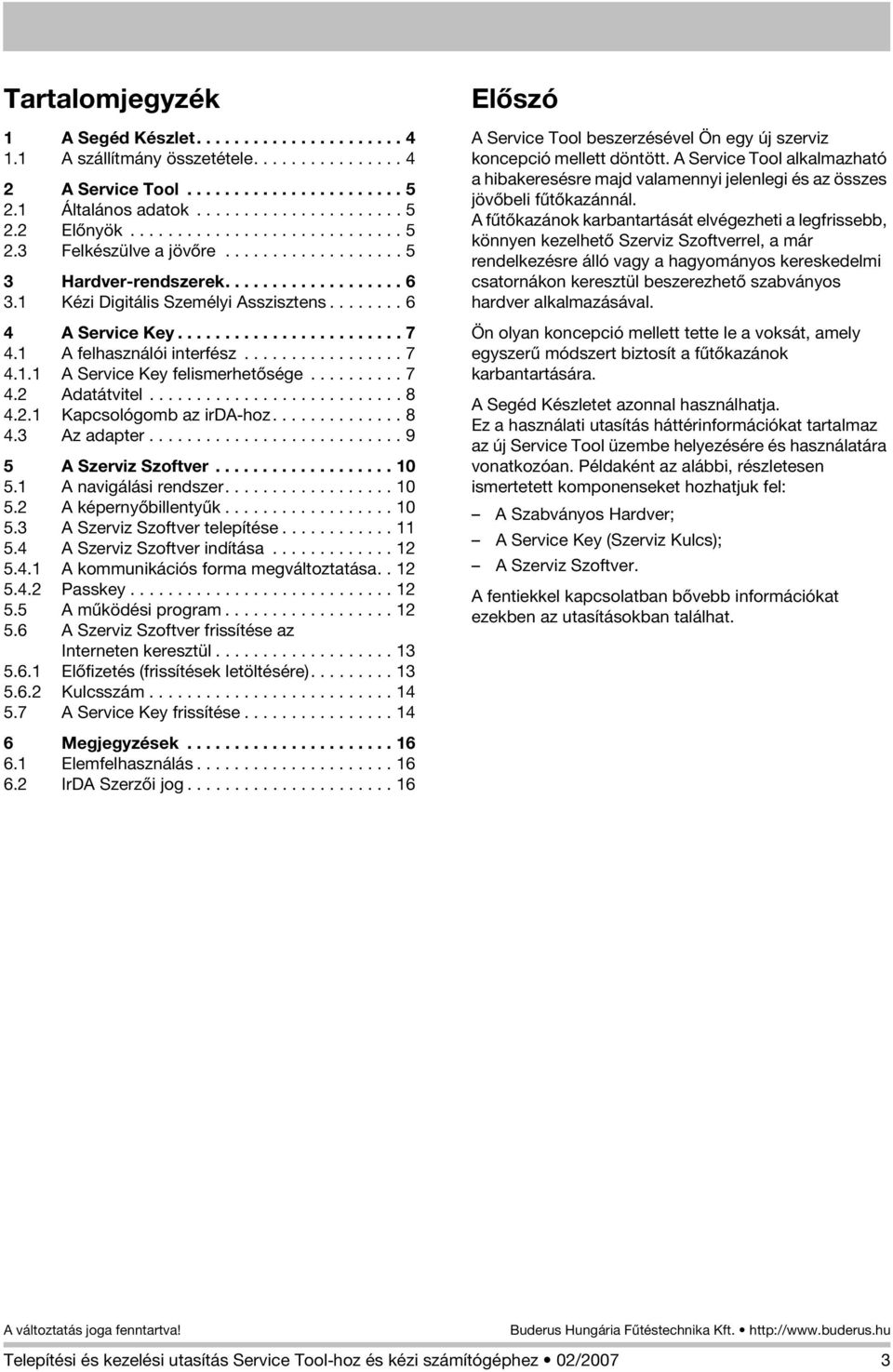

3 Tartalomjegyzék 1 A Segéd Készlet A szállítmány összetétele A Service Tool Általános adatok Elõnyök Felkészülve a jövõre Hardver-rendszerek Kézi Digitális Személyi Asszisztens A Service Key A felhasználói interfész A Service Key felismerhetõsége Adatátvitel Kapcsológomb az irda-hoz Az adapter A Szerviz Szoftver A navigálási rendszer A képernyõbillentyûk A Szerviz Szoftver telepítése A Szerviz Szoftver indítása A kommunikációs forma megváltoztatása Passkey A mûködési program A Szerviz Szoftver frissítése az Interneten keresztül Elõfizetés (frissítések letöltésére) Kulcsszám A Service Key frissítése Megjegyzések Elemfelhasználás IrDA Szerzõi jog Elõszó A Service Tool beszerzésével Ön egy új szerviz koncepció mellett döntött. A Service Tool alkalmazható a hibakeresésre majd valamennyi jelenlegi és az összes jövõbeli fûtõkazánnál. A fûtõkazánok karbantartását elvégezheti a legfrissebb, könnyen kezelhetõ Szerviz Szoftverrel, a már rendelkezésre álló vagy a hagyományos kereskedelmi csatornákon keresztül beszerezhetõ szabványos hardver alkalmazásával. Ön olyan koncepció mellett tette le a voksát, amely egyszerû módszert biztosít a fûtõkazánok karbantartására. A Segéd Készletet azonnal használhatja. Ez a használati utasítás háttérinformációkat tartalmaz az új Service Tool üzembe helyezésére és használatára vonatkozóan. Példaként az alábbi, részletesen ismertetett komponenseket hozhatjuk fel: A Szabványos Hardver; A Service Key (Szerviz Kulcs); A Szerviz Szoftver. A fentiekkel kapcsolatban bõvebb információkat ezekben az utasításokban találhat. Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007 3

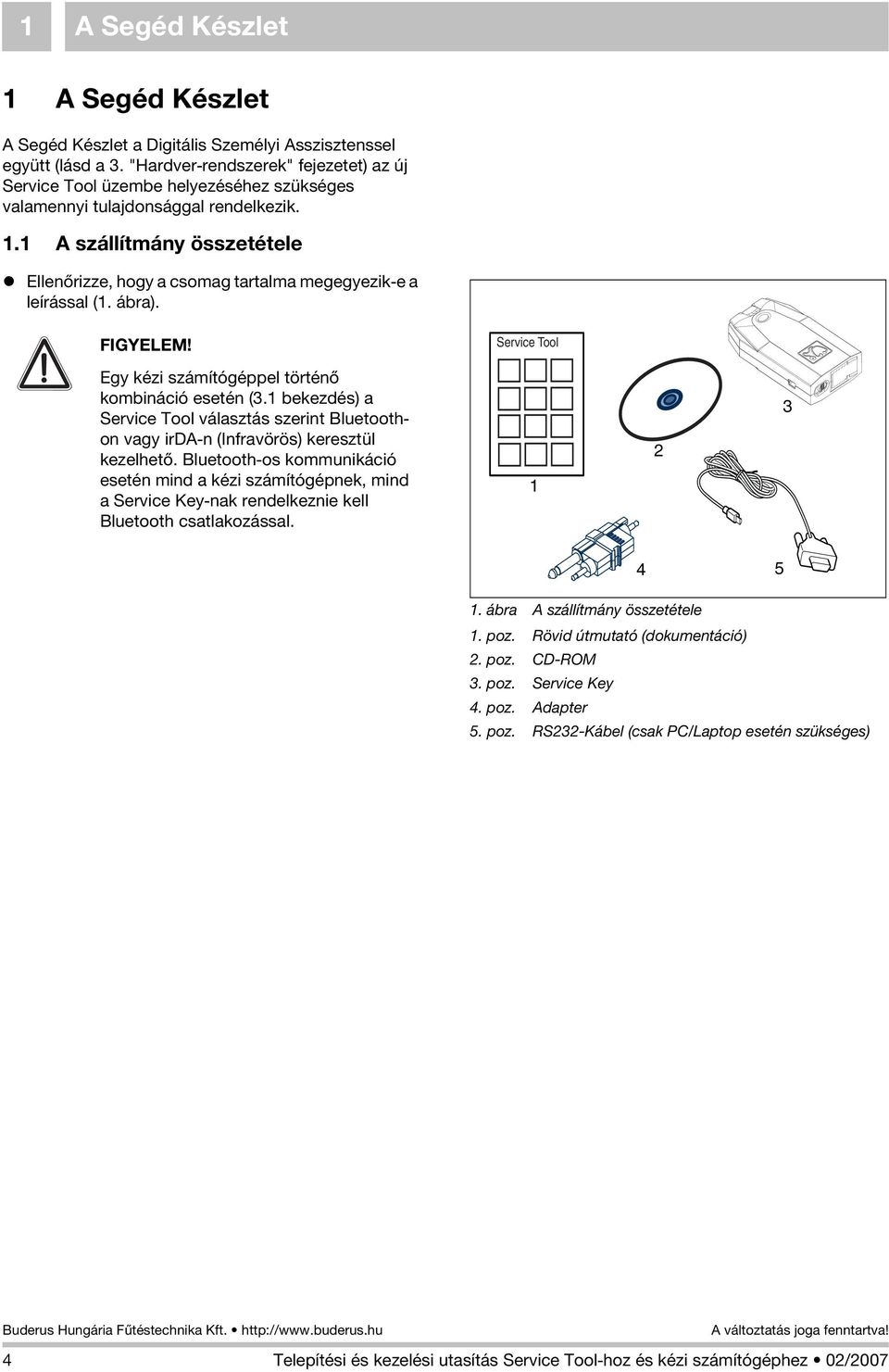

4 1 A Segéd Készlet 1 A Segéd Készlet A Segéd Készlet a Digitális Személyi Asszisztenssel együtt (lásd a 3. "Hardver-rendszerek" fejezetet) az új Service Tool üzembe helyezéséhez szükséges valamennyi tulajdonsággal rendelkezik. 1.1 A szállítmány összetétele Ellenõrizze, hogy a csomag tartalma megegyezik-e a leírással (1. ábra). FIGYELEM! Service Tool Egy kézi számítógéppel történõ kombináció esetén (3.1 bekezdés) a Service Tool választás szerint Bluetoothon vagy irda-n (Infravörös) keresztül kezelhetõ. Bluetooth-os kommunikáció esetén mind a kézi számítógépnek, mind a Service Key-nak rendelkeznie kell Bluetooth csatlakozással ábra A szállítmány összetétele 1. poz. Rövid útmutató (dokumentáció) 2. poz. CD-ROM 3. poz. Service Key 4. poz. Adapter 5. poz. RS232-Kábel (csak PC/Laptop esetén szükséges) 4 Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007

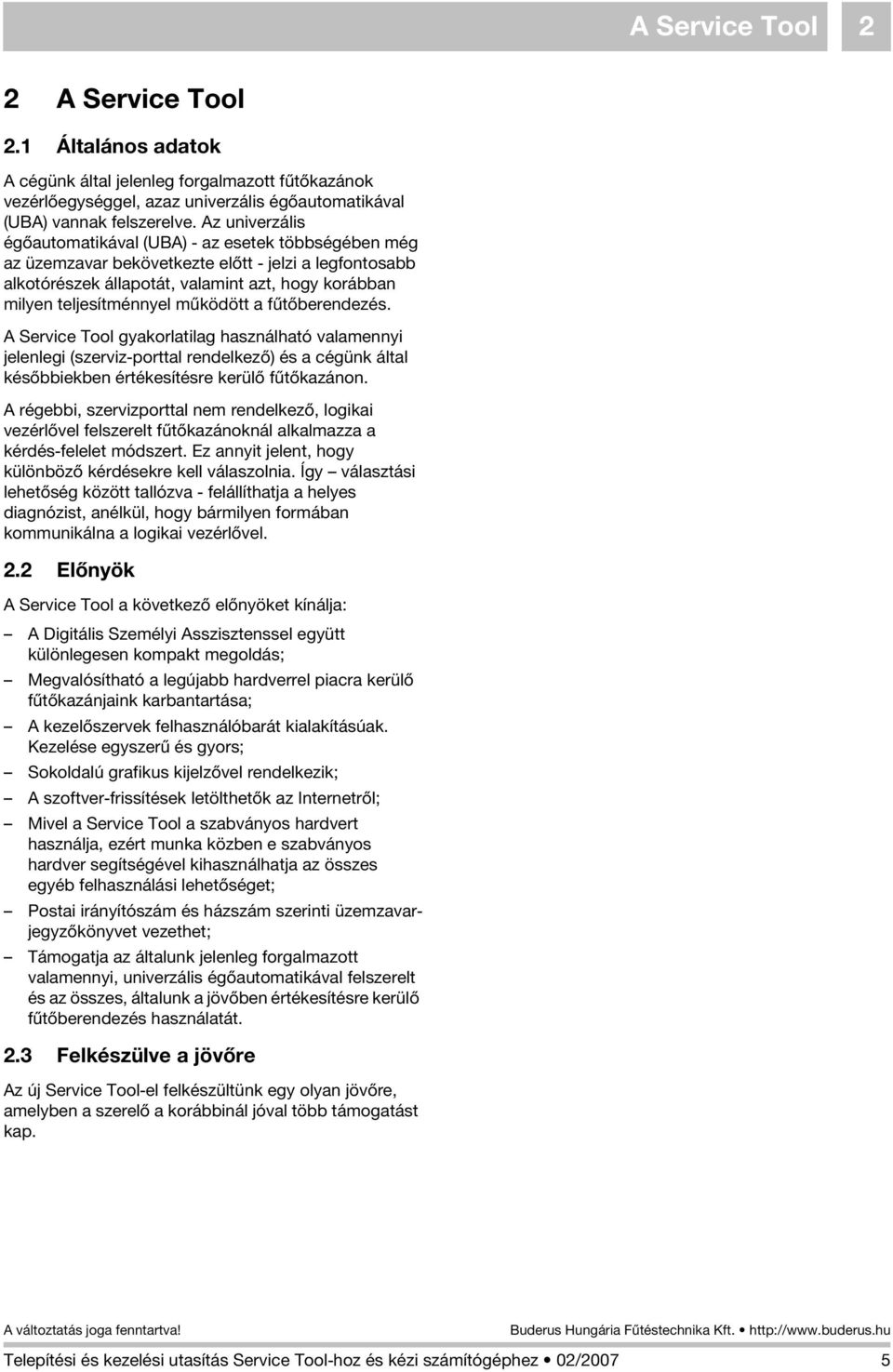

5 A Service Tool 2 2 A Service Tool 2.1 Általános adatok A cégünk által jelenleg forgalmazott fûtõkazánok vezérlõegységgel, azaz univerzális égõautomatikával (UBA) vannak felszerelve. Az univerzális égõautomatikával (UBA) - az esetek többségében még az üzemzavar bekövetkezte elõtt - jelzi a legfontosabb alkotórészek állapotát, valamint azt, hogy korábban milyen teljesítménnyel mûködött a fûtõberendezés. A Service Tool gyakorlatilag használható valamennyi jelenlegi (szerviz-porttal rendelkezõ) és a cégünk által késõbbiekben értékesítésre kerülõ fûtõkazánon. A régebbi, szervizporttal nem rendelkezõ, logikai vezérlõvel felszerelt fûtõkazánoknál alkalmazza a kérdés-felelet módszert. Ez annyit jelent, hogy különbözõ kérdésekre kell válaszolnia. Így választási lehetõség között tallózva - felállíthatja a helyes diagnózist, anélkül, hogy bármilyen formában kommunikálna a logikai vezérlõvel. 2.2 Elõnyök A Service Tool a következõ elõnyöket kínálja: A Digitális Személyi Asszisztenssel együtt különlegesen kompakt megoldás; Megvalósítható a legújabb hardverrel piacra kerülõ fûtõkazánjaink karbantartása; A kezelõszervek felhasználóbarát kialakításúak. Kezelése egyszerû és gyors; Sokoldalú grafikus kijelzõvel rendelkezik; A szoftver-frissítések letölthetõk az Internetrõl; Mivel a Service Tool a szabványos hardvert használja, ezért munka közben e szabványos hardver segítségével kihasználhatja az összes egyéb felhasználási lehetõséget; Postai irányítószám és házszám szerinti üzemzavarjegyzõkönyvet vezethet; Támogatja az általunk jelenleg forgalmazott valamennyi, univerzális égõautomatikával felszerelt és az összes, általunk a jövõben értékesítésre kerülõ fûtõberendezés használatát. 2.3 Felkészülve a jövõre Az új Service Tool-el felkészültünk egy olyan jövõre, amelyben a szerelõ a korábbinál jóval több támogatást kap. Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007 5

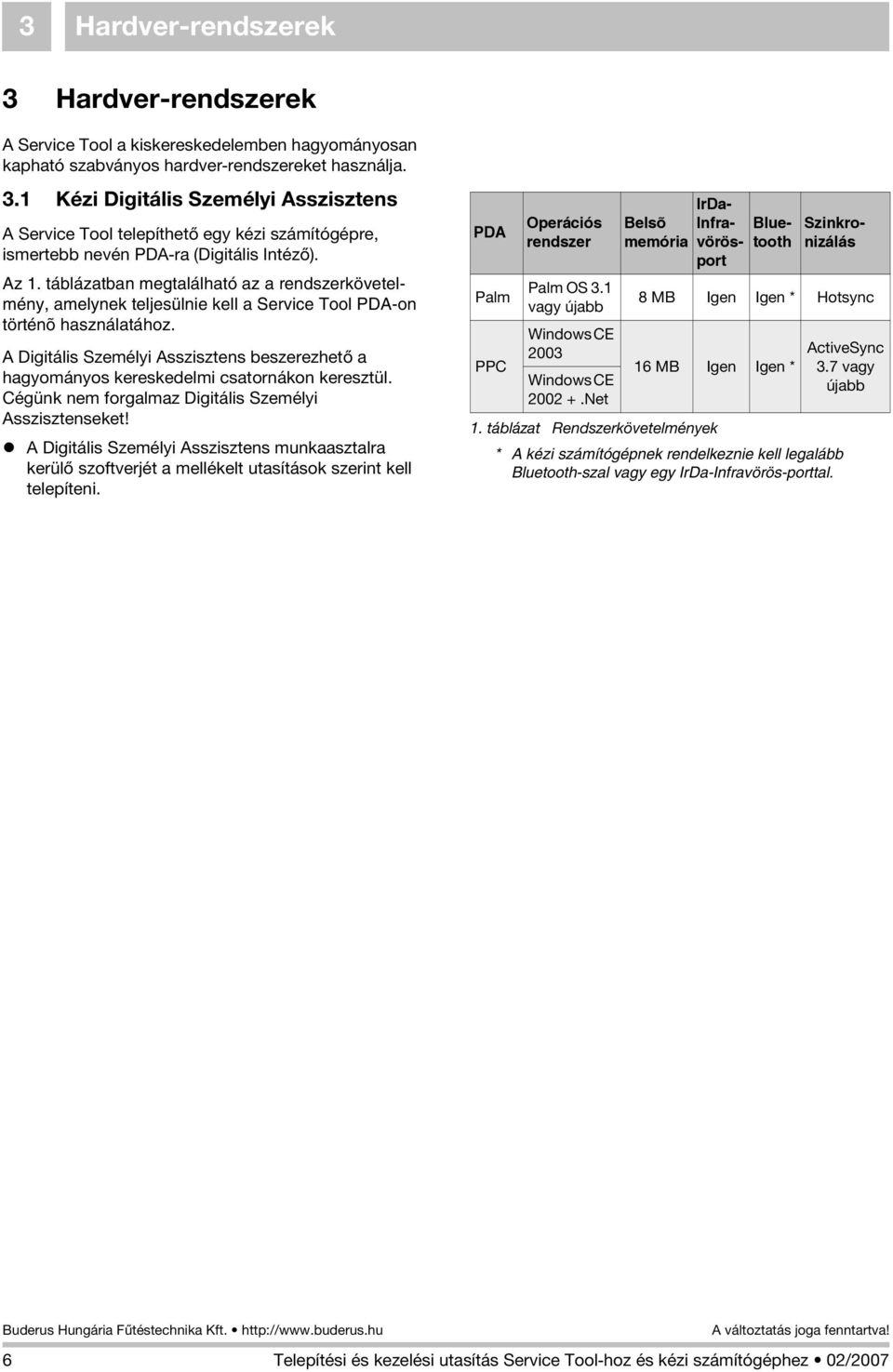

6 3 Hardver-rendszerek 3 Hardver-rendszerek A Service Tool a kiskereskedelemben hagyományosan kapható szabványos hardver-rendszereket használja. 3.1 Kézi Digitális Személyi Asszisztens A Service Tool telepíthetõ egy kézi számítógépre, ismertebb nevén PDA-ra (Digitális Intézõ). Az 1. táblázatban megtalálható az a rendszerkövetelmény, amelynek teljesülnie kell a Service Tool PDA-on történõ használatához. A Digitális Személyi Asszisztens beszerezhetõ a hagyományos kereskedelmi csatornákon keresztül. Cégünk nem forgalmaz Digitális Személyi Asszisztenseket! A Digitális Személyi Asszisztens munkaasztalra kerülõ szoftverjét a mellékelt utasítások szerint kell telepíteni. PDA Palm PPC Operációs rendszer Palm OS 3.1 vagy újabb Windows CE 2003 Windows CE Net Belsõ memória IrDa- Infravörösport Bluetooth Szinkronizálás 8 MB Igen Igen * Hotsync 16 MB Igen Igen * ActiveSync 3.7 vagy újabb 1. táblázat Rendszerkövetelmények * A kézi számítógépnek rendelkeznie kell legalább Bluetooth-szal vagy egy IrDa-Infravörös-porttal. 6 Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007

7 A Service Key 4 4 A Service Key A Service Key-ot (2. ábra) az általunk forgalmazott központi fûtõberendezések diagnosztizálására fejlesztették ki. A Service Key mûködtetésekor adatátvitel jön létre a központi fûtõberendezésben lévõ vezérlõegység (3. ábra) és a szabványos hardverrendszerek (3.1 bekezdés) között. 2. ábra A Service Key A Service Key-ot a központi fûtõberendezés Szerviz Portjába (a 3. ábra, 1. poz. jelölve) kell bedugni. 3. ábra Példa Szerviz Portra 4.1 A felhasználói interfész A Service Key felhasználói interfésze két világítódiódából áll. Ez a két világítódióda használat közben információkat szolgáltat a felhasználónak. A világítódiódák kigyulladnak, kialszanak vagy meghatározott frekvenciával villognak. Az 2. táblázat a világítódiódák mûködését szemlélteti A Service Key felismerhetõsége Kétféle Service Key kapható. A szóban forgó esetben egy Bluetooth nélküli verzióról van szó. A 3. táblázatban az szerepel, hogyan ismerhetõ fel, hogy Ön melyik típussal rendelkezik. A világítódiódák lassan váltakozva gyulladnak ki Lassan villog - Gyorsan villog Kék világítódióda Narancssárga világítódióda Folyamatosan világít - Lassan villog - Gyorsan villog Folyamatosan világít Jelentése Indítási eljárás a Service Key és a Digitális Személyi Asszisztens között Adatátvitel a Service Key és Digitális Személyi Asszisztens között Adatvisszaállítás a Service Key és Digitális Személyi Asszisztens között Befejezõdött az adatátvitel a Service Key és Digitális Személyi Asszisztens között Adatátvitel az Univerzális égõautomatika és a Service Key között Adatvisszaállítás a Service Key és a Univerzális égõautomatika között Befejezõdött az adatátvitel az Univerzális égõautomatika és a Service Key között 2. táblázat a Service Key-on található világítódiódák mûködése Service Key LED-színek Bluetooth-logo matrica Bluetooth nélkül zöld/narancs nem Bluetooth-szal kék/narancs igen 3. táblázat Service Key Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007 7

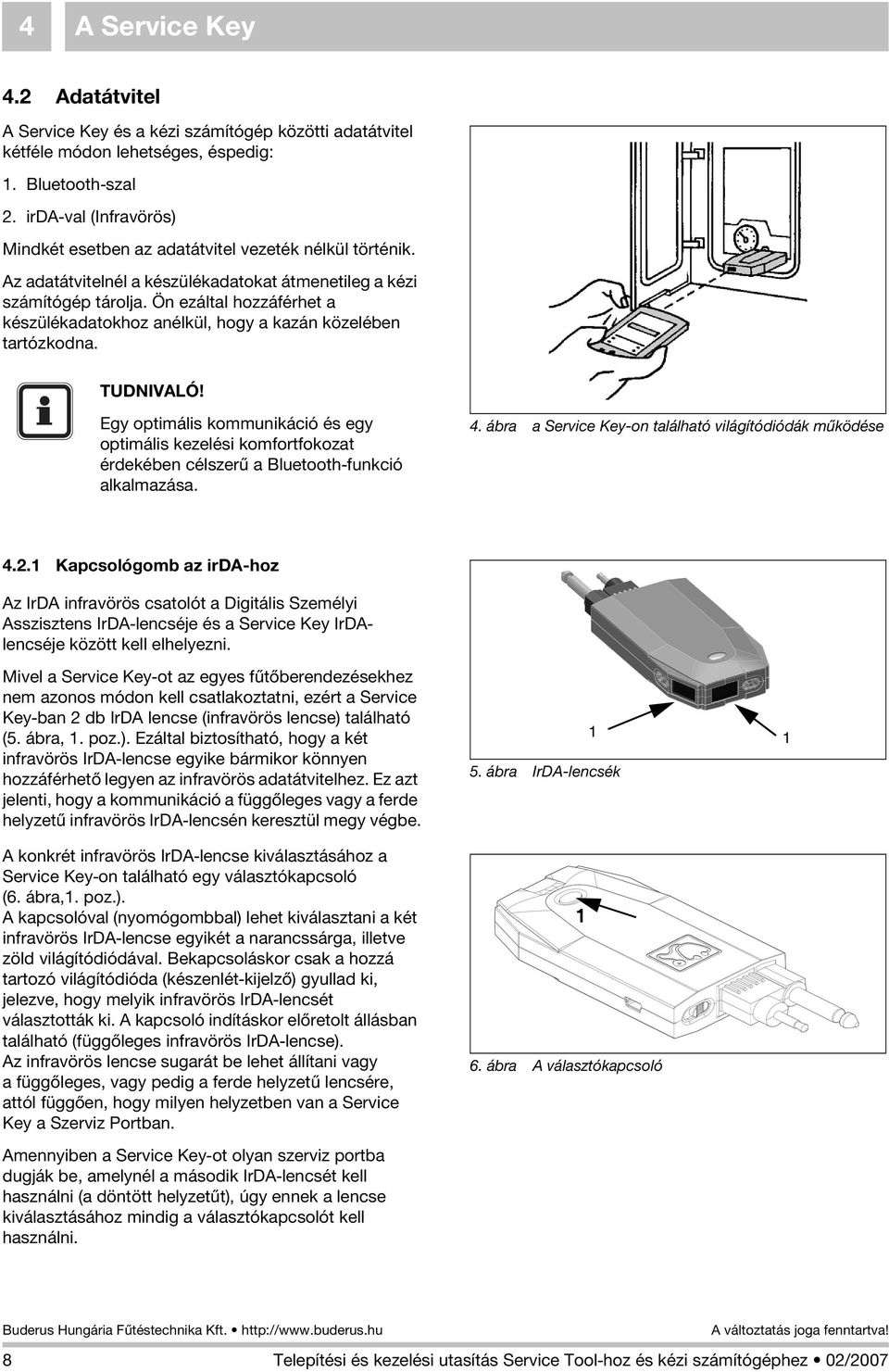

8 4 A Service Key 4.2 Adatátvitel A Service Key és a kézi számítógép közötti adatátvitel kétféle módon lehetséges, éspedig: 1. Bluetooth-szal 2. irda-val (Infravörös) Mindkét esetben az adatátvitel vezeték nélkül történik. Az adatátvitelnél a készülékadatokat átmenetileg a kézi számítógép tárolja. Ön ezáltal hozzáférhet a készülékadatokhoz anélkül, hogy a kazán közelében tartózkodna. TUDNIVALÓ! Egy optimális kommunikáció és egy optimális kezelési komfortfokozat érdekében célszerû a Bluetooth-funkció alkalmazása. 4. ábra a Service Key-on található világítódiódák mûködése Kapcsológomb az irda-hoz Az IrDA infravörös csatolót a Digitális Személyi Asszisztens IrDA-lencséje és a Service Key IrDAlencséje között kell elhelyezni. Mivel a Service Key-ot az egyes fûtõberendezésekhez nem azonos módon kell csatlakoztatni, ezért a Service Key-ban 2 db IrDA lencse (infravörös lencse) található (5. ábra, 1. poz.). Ezáltal biztosítható, hogy a két infravörös IrDA-lencse egyike bármikor könnyen hozzáférhetõ legyen az infravörös adatátvitelhez. Ez azt jelenti, hogy a kommunikáció a függõleges vagy a ferde helyzetû infravörös IrDA-lencsén keresztül megy végbe. A konkrét infravörös IrDA-lencse kiválasztásához a Service Key-on található egy választókapcsoló (6. ábra,1. poz.). A kapcsolóval (nyomógombbal) lehet kiválasztani a két infravörös IrDA-lencse egyikét a narancssárga, illetve zöld világítódiódával. Bekapcsoláskor csak a hozzá tartozó világítódióda (készenlét-kijelzõ) gyullad ki, jelezve, hogy melyik infravörös IrDA-lencsét választották ki. A kapcsoló indításkor elõretolt állásban található (függõleges infravörös IrDA-lencse). Az infravörös lencse sugarát be lehet állítani vagy a függõleges, vagy pedig a ferde helyzetû lencsére, attól függõen, hogy milyen helyzetben van a Service Key a Szerviz Portban. Amennyiben a Service Key-ot olyan szerviz portba dugják be, amelynél a második IrDA-lencsét kell használni (a döntött helyzetût), úgy ennek a lencse kiválasztásához mindig a választókapcsolót kell használni ábra IrDA-lencsék 1 6. ábra A választókapcsoló 1 8 Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007

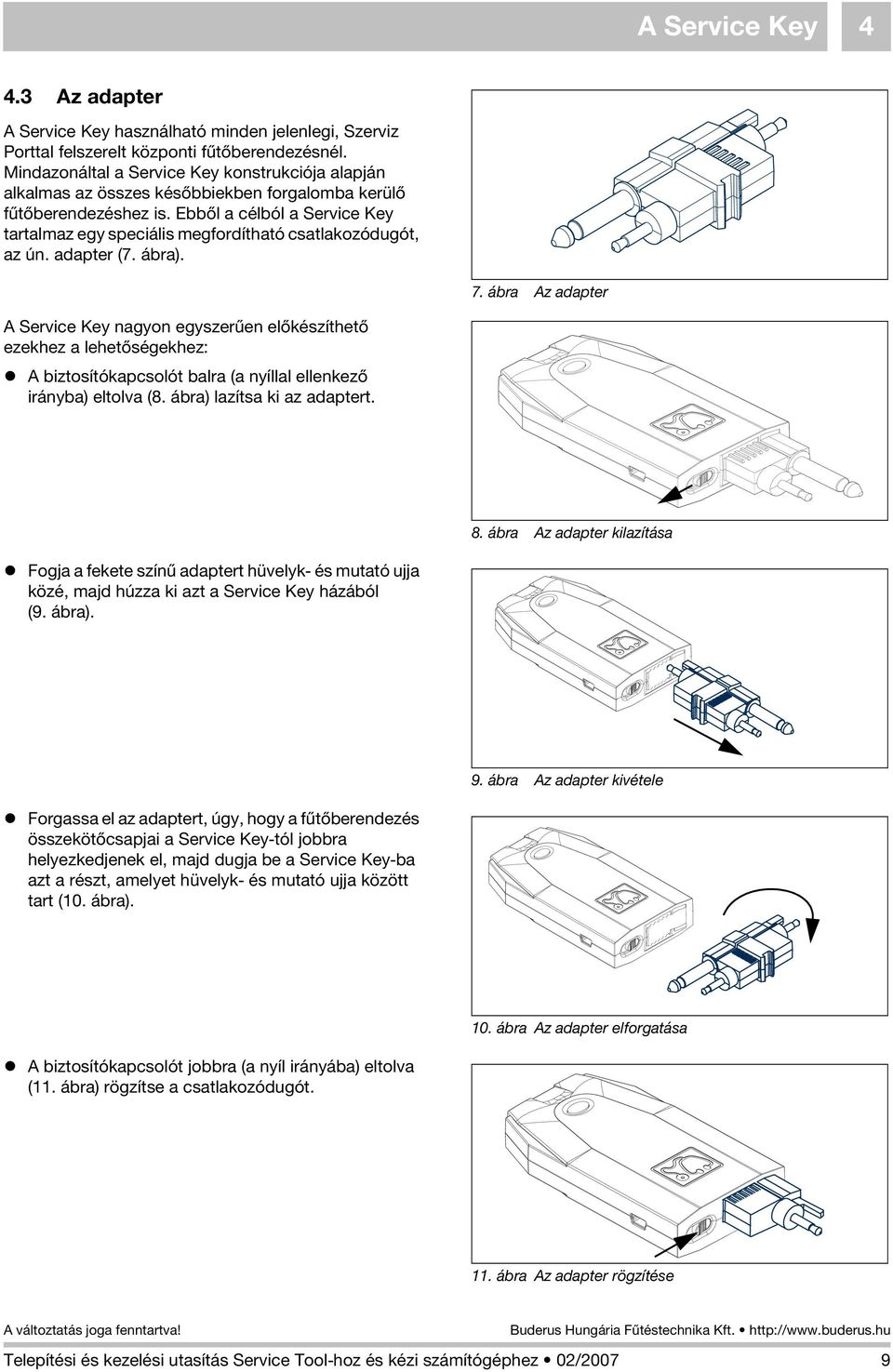

9 A Service Key Az adapter A Service Key használható minden jelenlegi, Szerviz Porttal felszerelt központi fûtõberendezésnél. Mindazonáltal a Service Key konstrukciója alapján alkalmas az összes késõbbiekben forgalomba kerülõ fûtõberendezéshez is. Ebbõl a célból a Service Key tartalmaz egy speciális megfordítható csatlakozódugót, az ún. adapter (7. ábra). 7. ábra Az adapter A Service Key nagyon egyszerûen elõkészíthetõ ezekhez a lehetõségekhez: A biztosítókapcsolót balra (a nyíllal ellenkezõ irányba) eltolva (8. ábra) lazítsa ki az adaptert. 8. ábra Az adapter kilazítása Fogja a fekete színû adaptert hüvelyk- és mutató ujja közé, majd húzza ki azt a Service Key házából (9. ábra). 9. ábra Az adapter kivétele Forgassa el az adaptert, úgy, hogy a fûtõberendezés összekötõcsapjai a Service Key-tól jobbra helyezkedjenek el, majd dugja be a Service Key-ba azt a részt, amelyet hüvelyk- és mutató ujja között tart (10. ábra). 10. ábra Az adapter elforgatása A biztosítókapcsolót jobbra (a nyíl irányába) eltolva (11. ábra) rögzítse a csatlakozódugót. 11. ábra Az adapter rögzítése Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007 9

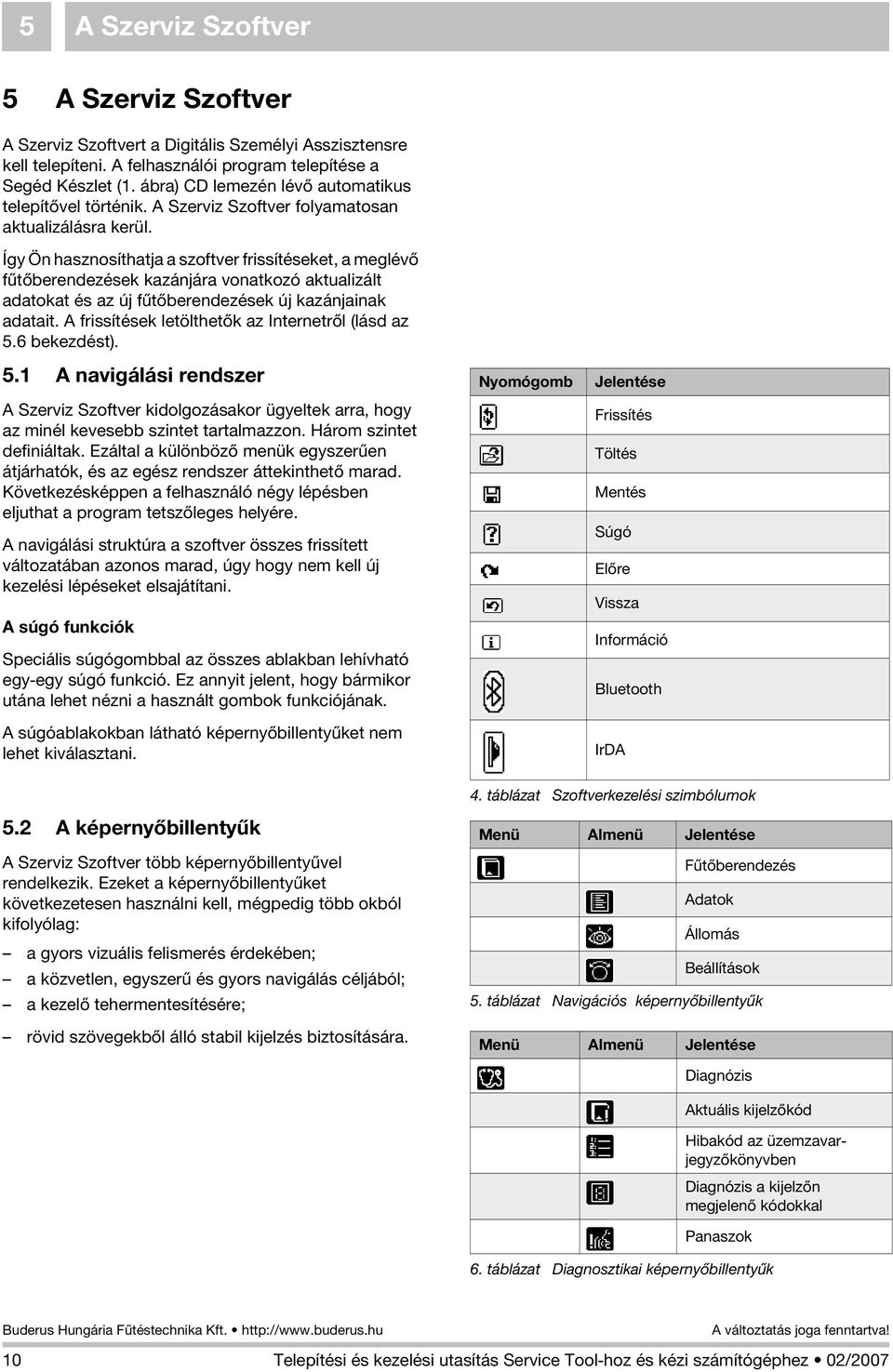

10 5 A Szerviz Szoftver 5 A Szerviz Szoftver A Szerviz Szoftvert a Digitális Személyi Asszisztensre kell telepíteni. A felhasználói program telepítése a Segéd Készlet (1. ábra) CD lemezén lévõ automatikus telepítõvel történik. A Szerviz Szoftver folyamatosan aktualizálásra kerül. Így Ön hasznosíthatja a szoftver frissítéseket, a meglévõ fûtõberendezések kazánjára vonatkozó aktualizált adatokat és az új fûtõberendezések új kazánjainak adatait. A frissítések letölthetõk az Internetrõl (lásd az 5.6 bekezdést). 5.1 A navigálási rendszer A Szerviz Szoftver kidolgozásakor ügyeltek arra, hogy az minél kevesebb szintet tartalmazzon. Három szintet definiáltak. Ezáltal a különbözõ menük egyszerûen átjárhatók, és az egész rendszer áttekinthetõ marad. Következésképpen a felhasználó négy lépésben eljuthat a program tetszõleges helyére. A navigálási struktúra a szoftver összes frissített változatában azonos marad, úgy hogy nem kell új kezelési lépéseket elsajátítani. A súgó funkciók Speciális súgógombbal az összes ablakban lehívható egy-egy súgó funkció. Ez annyit jelent, hogy bármikor utána lehet nézni a használt gombok funkciójának. A súgóablakokban látható képernyõbillentyûket nem lehet kiválasztani. Nyomógomb Jelentése Frissítés Töltés Mentés Súgó Elõre Vissza Információ Bluetooth IrDA 4. táblázat Szoftverkezelési szimbólumok 5.2 A képernyõbillentyûk A Szerviz Szoftver több képernyõbillentyûvel rendelkezik. Ezeket a képernyõbillentyûket következetesen használni kell, mégpedig több okból kifolyólag: a gyors vizuális felismerés érdekében; a közvetlen, egyszerû és gyors navigálás céljából; a kezelõ tehermentesítésére; rövid szövegekbõl álló stabil kijelzés biztosítására. Menü Almenü Jelentése Fûtõberendezés Adatok Állomás Beállítások 5. táblázat Navigációs képernyõbillentyûk Menü Almenü Jelentése Diagnózis Aktuális kijelzõkód Hibakód az üzemzavarjegyzõkönyvben Diagnózis a kijelzõn megjelenõ kódokkal Panaszok 6. táblázat Diagnosztikai képernyõbillentyûk 10 Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007

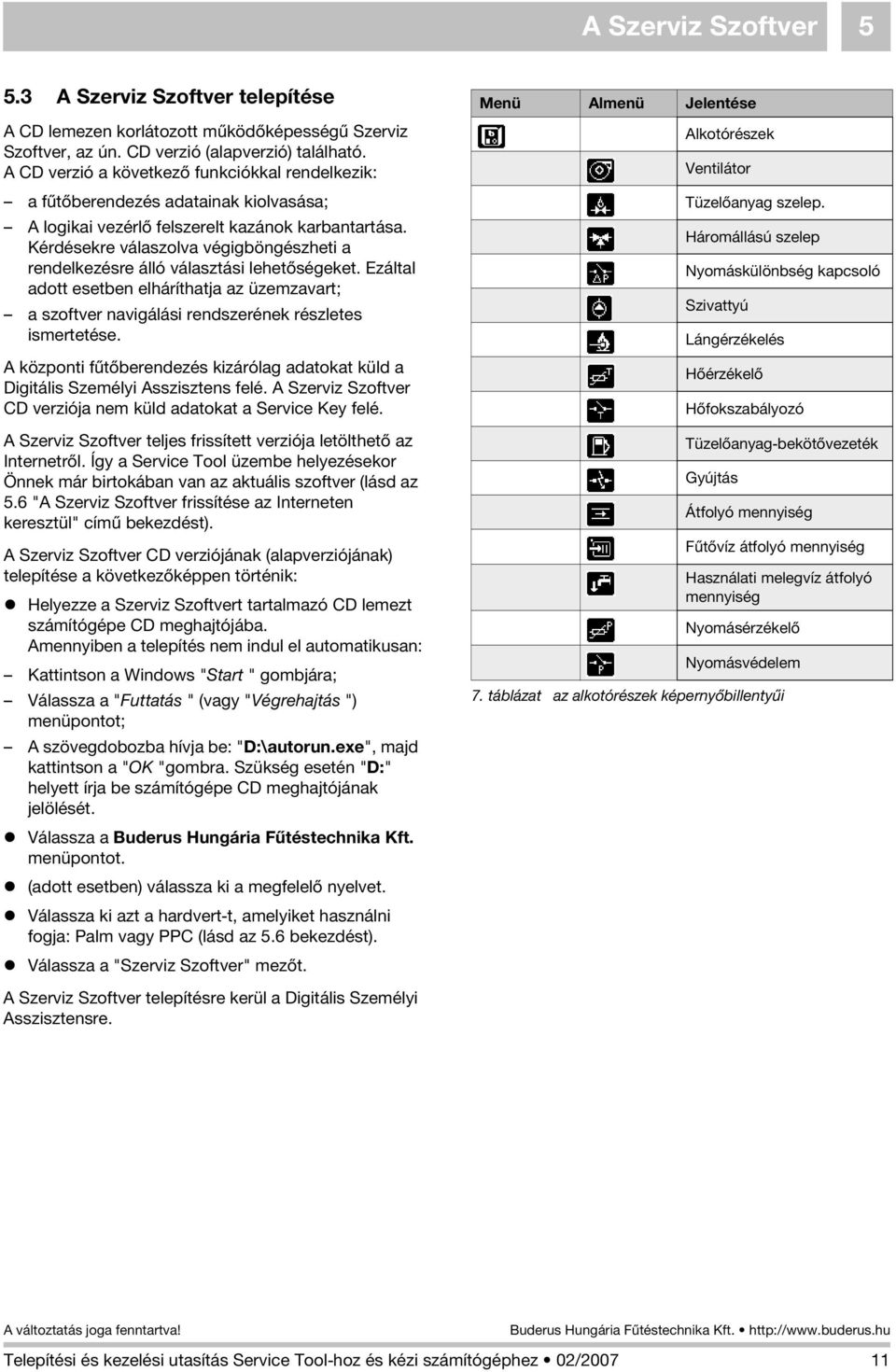

11 A Szerviz Szoftver A Szerviz Szoftver telepítése A CD lemezen korlátozott mûködõképességû Szerviz Szoftver, az ún. CD verzió (alapverzió) található. A CD verzió a következõ funkciókkal rendelkezik: a fûtõberendezés adatainak kiolvasása; A logikai vezérlõ felszerelt kazánok karbantartása. Kérdésekre válaszolva végigböngészheti a rendelkezésre álló választási lehetõségeket. Ezáltal adott esetben elháríthatja az üzemzavart; a szoftver navigálási rendszerének részletes ismertetése. A központi fûtõberendezés kizárólag adatokat küld a Digitális Személyi Asszisztens felé. A Szerviz Szoftver CD verziója nem küld adatokat a Service Key felé. A Szerviz Szoftver teljes frissített verziója letölthetõ az Internetrõl. Így a Service Tool üzembe helyezésekor Önnek már birtokában van az aktuális szoftver (lásd az 5.6 "A Szerviz Szoftver frissítése az Interneten keresztül" címû bekezdést). A Szerviz Szoftver CD verziójának (alapverziójának) telepítése a következõképpen történik: Helyezze a Szerviz Szoftvert tartalmazó CD lemezt számítógépe CD meghajtójába. Amennyiben a telepítés nem indul el automatikusan: Kattintson a Windows "Start " gombjára; Válassza a "Futtatás " (vagy "Végrehajtás ") menüpontot; A szövegdobozba hívja be: "D:\autorun.exe", majd kattintson a "OK "gombra. Szükség esetén "D:" helyett írja be számítógépe CD meghajtójának jelölését. Válassza a Buderus Hungária Fûtéstechnika Kft. menüpontot. (adott esetben) válassza ki a megfelelõ nyelvet. Válassza ki azt a hardvert-t, amelyiket használni fogja: Palm vagy PPC (lásd az 5.6 bekezdést). Válassza a "Szerviz Szoftver" mezõt. Menü Almenü Jelentése Alkotórészek Ventilátor Tüzelõanyag szelep. Háromállású szelep Nyomáskülönbség kapcsoló Szivattyú Lángérzékelés Hõérzékelõ Hõfokszabályozó Tüzelõanyag-bekötõvezeték Gyújtás Átfolyó mennyiség Fûtõvíz átfolyó mennyiség Használati melegvíz átfolyó mennyiség Nyomásérzékelõ Nyomásvédelem 7. táblázat az alkotórészek képernyõbillentyûi A Szerviz Szoftver telepítésre kerül a Digitális Személyi Asszisztensre. Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/

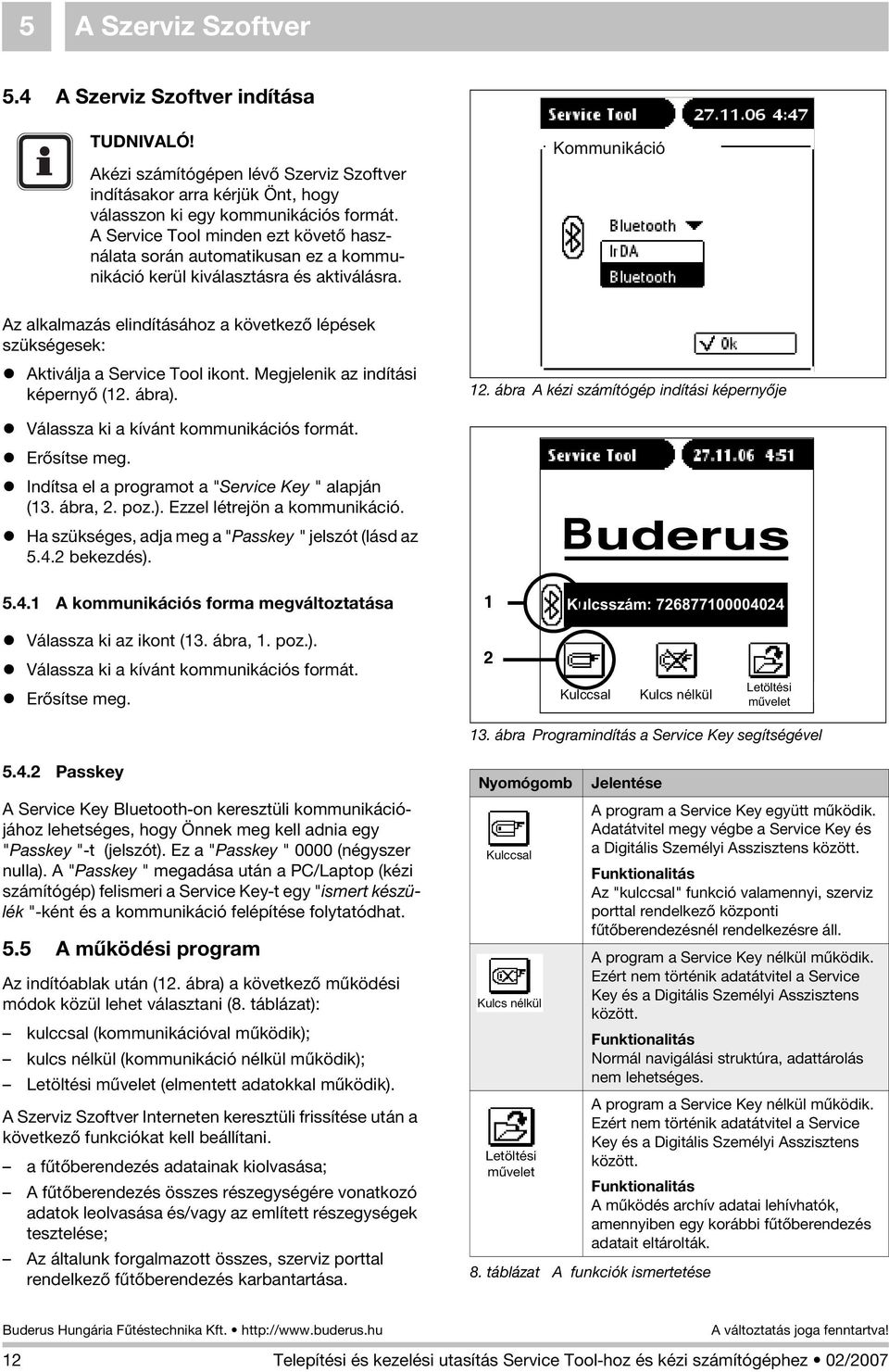

12 5 A Szerviz Szoftver 5.4 A Szerviz Szoftver indítása TUDNIVALÓ! Akézi számítógépen lévõ Szerviz Szoftver indításakor arra kérjük Önt, hogy válasszon ki egy kommunikációs formát. A Service Tool minden ezt követõ használata során automatikusan ez a kommunikáció kerül kiválasztásra és aktiválásra. Kommunikáció Az alkalmazás elindításához a következõ lépések szükségesek: Aktiválja a Service Tool ikont. Megjelenik az indítási képernyõ (12. ábra). 12. ábra A kézi számítógép indítási képernyõje Válassza ki a kívánt kommunikációs formát. Erõsítse meg. Indítsa el a programot a "Service Key " alapján (13. ábra, 2. poz.). Ezzel létrejön a kommunikáció. Ha szükséges, adja meg a "Passkey " jelszót (lásd az bekezdés) A kommunikációs forma megváltoztatása 1 Kulcsszám: Válassza ki az ikont (13. ábra, 1. poz.). Válassza ki a kívánt kommunikációs formát. Erõsítse meg. 2 Kulccsal Kulcs nélkül Letöltési művelet 13. ábra Programindítás a Service Key segítségével Passkey A Service Key Bluetooth-on keresztüli kommunikációjához lehetséges, hogy Önnek meg kell adnia egy "Passkey "-t (jelszót). Ez a "Passkey " 0000 (négyszer nulla). A "Passkey " megadása után a PC/Laptop (kézi számítógép) felismeri a Service Key-t egy "ismert készülék "-ként és a kommunikáció felépítése folytatódhat. 5.5 A mûködési program Az indítóablak után (12. ábra) a következõ mûködési módok közül lehet választani (8. táblázat): kulccsal (kommunikációval mûködik); kulcs nélkül (kommunikáció nélkül mûködik); Letöltési mûvelet (elmentett adatokkal mûködik). A Szerviz Szoftver Interneten keresztüli frissítése után a következõ funkciókat kell beállítani. a fûtõberendezés adatainak kiolvasása; A fûtõberendezés összes részegységére vonatkozó adatok leolvasása és/vagy az említett részegységek tesztelése; Az általunk forgalmazott összes, szerviz porttal rendelkezõ fûtõberendezés karbantartása. Nyomógomb Kulccsal Kulcs nélkül Letöltési mûvelet Jelentése A program a Service Key együtt mûködik. Adatátvitel megy végbe a Service Key és a Digitális Személyi Asszisztens között. Funktionalitás Az "kulccsal" funkció valamennyi, szerviz porttal rendelkezõ központi fûtõberendezésnél rendelkezésre áll. A program a Service Key nélkül mûködik. Ezért nem történik adatátvitel a Service Key és a Digitális Személyi Asszisztens között. Funktionalitás Normál navigálási struktúra, adattárolás nem lehetséges. A program a Service Key nélkül mûködik. Ezért nem történik adatátvitel a Service Key és a Digitális Személyi Asszisztens között. Funktionalitás A mûködés archív adatai lehívhatók, amennyiben egy korábbi fûtõberendezés adatait eltárolták. 8. táblázat A funkciók ismertetése 12 Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007

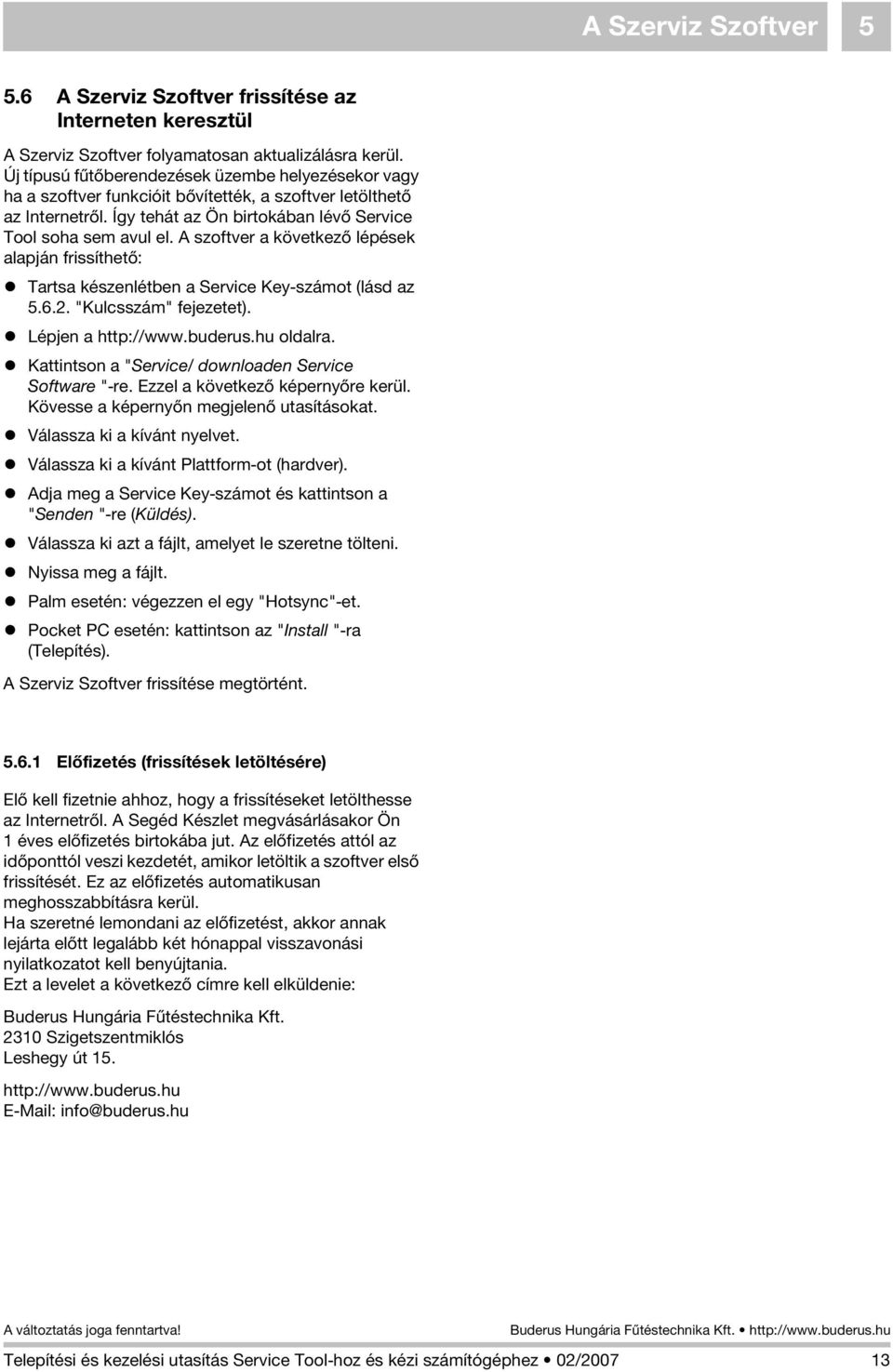

13 A Szerviz Szoftver A Szerviz Szoftver frissítése az Interneten keresztül A Szerviz Szoftver folyamatosan aktualizálásra kerül. Új típusú fûtõberendezések üzembe helyezésekor vagy ha a szoftver funkcióit bõvítették, a szoftver letölthetõ az Internetrõl. Így tehát az Ön birtokában lévõ Service Tool soha sem avul el. A szoftver a következõ lépések alapján frissíthetõ: Tartsa készenlétben a Service Key-számot (lásd az "Kulcsszám" fejezetet). Lépjen a oldalra. Kattintson a "Service/ downloaden Service Software "-re. Ezzel a következõ képernyõre kerül. Kövesse a képernyõn megjelenõ utasításokat. Válassza ki a kívánt nyelvet. Válassza ki a kívánt Plattform-ot (hardver). Adja meg a Service Key-számot és kattintson a "Senden "-re (Küldés). Válassza ki azt a fájlt, amelyet le szeretne tölteni. Nyissa meg a fájlt. Palm esetén: végezzen el egy "Hotsync"-et. Pocket PC esetén: kattintson az "Install "-ra (Telepítés). A Szerviz Szoftver frissítése megtörtént Elõfizetés (frissítések letöltésére) Elõ kell fizetnie ahhoz, hogy a frissítéseket letölthesse az Internetrõl. A Segéd Készlet megvásárlásakor Ön 1 éves elõfizetés birtokába jut. Az elõfizetés attól az idõponttól veszi kezdetét, amikor letöltik a szoftver elsõ frissítését. Ez az elõfizetés automatikusan meghosszabbításra kerül. Ha szeretné lemondani az elõfizetést, akkor annak lejárta elõtt legalább két hónappal visszavonási nyilatkozatot kell benyújtania. Ezt a levelet a következõ címre kell elküldenie: Buderus Hungária Fûtéstechnika Kft Szigetszentmiklós Leshegy út info@buderus.hu Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/

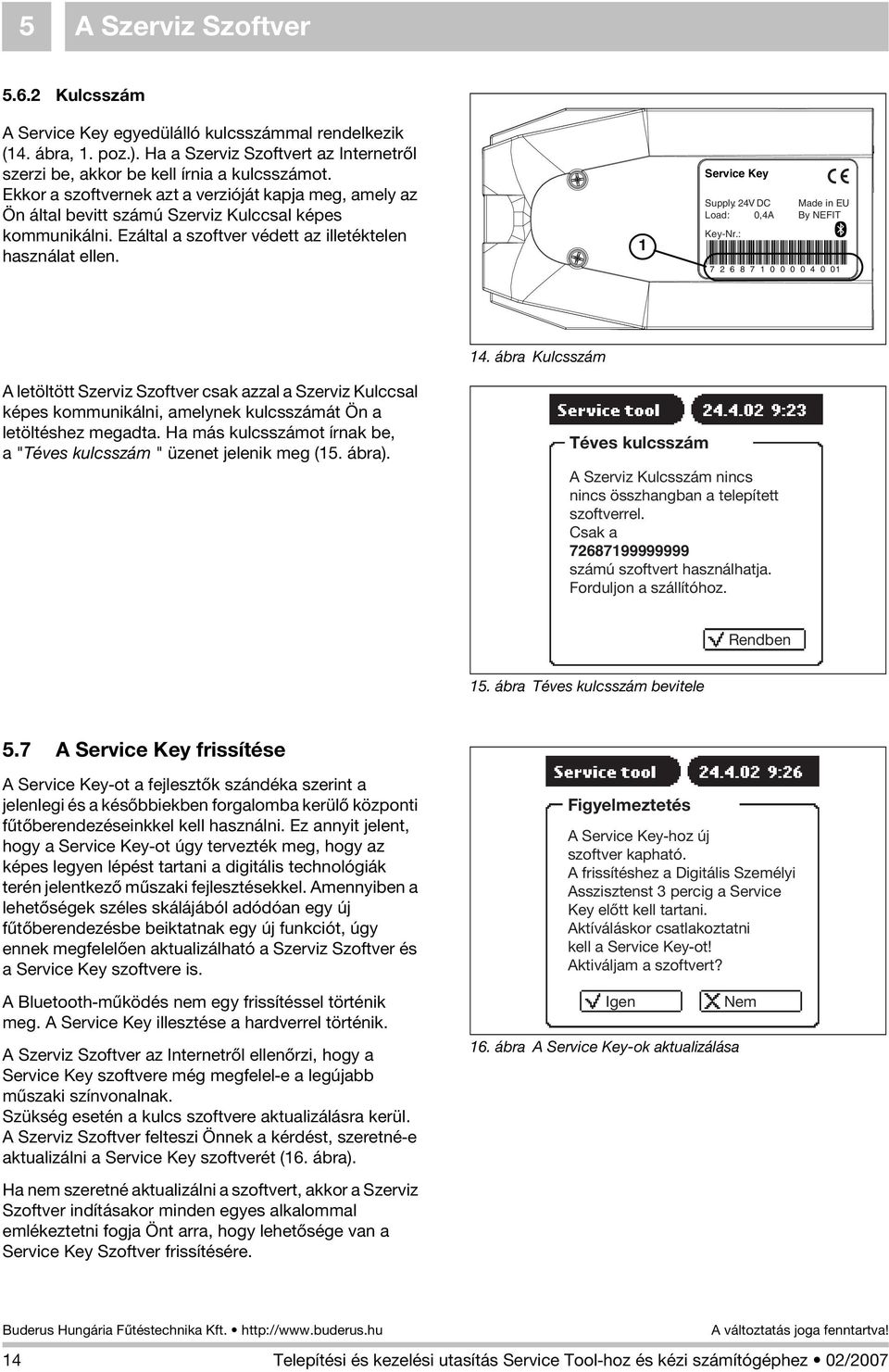

14 5 A Szerviz Szoftver Kulcsszám A Service Key egyedülálló kulcsszámmal rendelkezik (14. ábra, 1. poz.). Ha a Szerviz Szoftvert az Internetrõl szerzi be, akkor be kell írnia a kulcsszámot. Ekkor a szoftvernek azt a verzióját kapja meg, amely az Ön által bevitt számú Szerviz Kulccsal képes kommunikálni. Ezáltal a szoftver védett az illetéktelen használat ellen. 1 Service Key Supply: 24V DC Load: 0,4A Key-Nr.: Made in EU By NEFIT ábra Kulcsszám A letöltött Szerviz Szoftver csak azzal a Szerviz Kulccsal képes kommunikálni, amelynek kulcsszámát Ön a letöltéshez megadta. Ha más kulcsszámot írnak be, a"téves kulcsszám " üzenet jelenik meg (15. ábra). Téves kulcsszám A Szerviz Kulcsszám nincs nincs összhangban a telepített szoftverrel. Csak a számú szoftvert használhatja. Forduljon a szállítóhoz. Rendben 15. ábra Téves kulcsszám bevitele 5.7 A Service Key frissítése A Service Key-ot a fejlesztõk szándéka szerint a jelenlegi és a késõbbiekben forgalomba kerülõ központi fûtõberendezéseinkkel kell használni. Ez annyit jelent, hogy a Service Key-ot úgy tervezték meg, hogy az képes legyen lépést tartani a digitális technológiák terén jelentkezõ mûszaki fejlesztésekkel. Amennyiben a lehetõségek széles skálájából adódóan egy új fûtõberendezésbe beiktatnak egy új funkciót, úgy ennek megfelelõen aktualizálható a Szerviz Szoftver és a Service Key szoftvere is. A Bluetooth-mûködés nem egy frissítéssel történik meg. A Service Key illesztése a hardverrel történik. A Szerviz Szoftver az Internetrõl ellenõrzi, hogy a Service Key szoftvere még megfelel-e a legújabb mûszaki színvonalnak. Szükség esetén a kulcs szoftvere aktualizálásra kerül. A Szerviz Szoftver felteszi Önnek a kérdést, szeretné-e aktualizálni a Service Key szoftverét (16. ábra). Ha nem szeretné aktualizálni a szoftvert, akkor a Szerviz Szoftver indításakor minden egyes alkalommal emlékeztetni fogja Önt arra, hogy lehetõsége van a Service Key Szoftver frissítésére. Figyelmeztetés A Service Key-hoz új szoftver kapható. A frissítéshez a Digitális Személyi Asszisztenst 3 percig a Service Key elõtt kell tartani. Aktíváláskor csatlakoztatni kell a Service Key-ot! Aktiváljam a szoftvert? Igen 16. ábra A Service Key-ok aktualizálása Nem 14 Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007

15 A Szerviz Szoftver 5 Ha nyugtázza a Service Key frissítésének szándékát, akkor a frissítés automatikusan kezdetét veszi (17. ábra). FIGYELEM! A frissítés során a biztosítani kell a kommunikációt a Service Key-el. Bluetooth esetén: maradjon a Service Key vételi tartományán belül. irda-nál: irányítsa a kézi számítógépet pontosan a Service Key felé és korlátozza a kettõ közötti távolságot. Amennyiben három másodpercre megszakítja az adatátvitelt, úgy a szoftver frissítése is megszakad. Az adatátvitel újraindításával az eljárás folytatódik. 17. ábra Aktualizálás Figyelmeztetés Új szoftver kapható Programozás aktiválva Frissítéskor a Digitális Személyi Asszisztenst a Service Key elõtt kell tartani. Programozva: Igen Nem A frissítési mûveletet be kell fejezni, mielõtt a Szerviz Szoftvert újra lehetne indítani. Ha félúton megszakítják a frissítési mûveletet, azt egyszerûen folytatni lehet: a Service Key-ot be kell dugni a fûtõberendezésbe, majd a Service Tool-ön rá kell kattintani a "Kulccsal " parancsra. A program jelzi, hogy a frissítés sikeresen lezajlott (18. ábra). A Service Key frissítése rendben A frissítés sikerült. A program újr indul. Új üzemi tevékenység már aktiválva. Rendben 18. ábra A frissítés sikeres A program jelzi, ha a frissítés sikertelennek bizonyulna. Ilyenkor próbálkozzék újra. Ha több próbálkozása is kudarcba fulladna, forduljon a szállítóhoz. Hiba a Service Key frissítésekor Ha a probléma megismétlõdne, forduljon a szállítóhoz. Próbálkozzak úból a frissítéssel? Igen Nem 19. ábra A frissítés sikertelen Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/

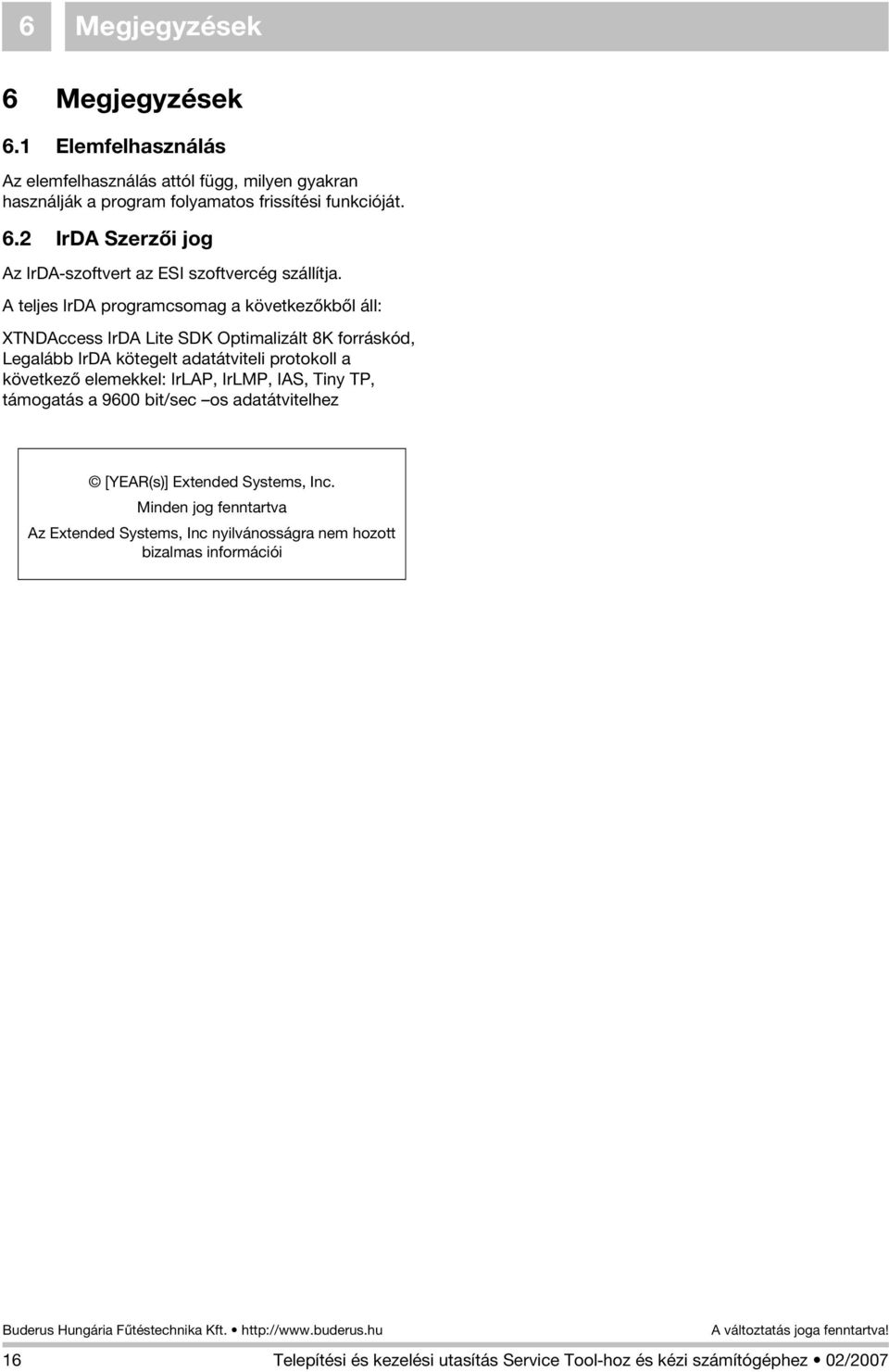

16 6 Megjegyzések 6 Megjegyzések 6.1 Elemfelhasználás Az elemfelhasználás attól függ, milyen gyakran használják a program folyamatos frissítési funkcióját. 6.2 IrDA Szerzõi jog Az IrDA-szoftvert az ESI szoftvercég szállítja. A teljes IrDA programcsomag a következõkbõl áll: XTNDAccess IrDA Lite SDK Optimalizált 8K forráskód, Legalább IrDA kötegelt adatátviteli protokoll a következõ elemekkel: IrLAP, IrLMP, IAS, Tiny TP, támogatás a 9600 bit/sec os adatátvitelhez [YEAR(s)] Extended Systems, Inc. Minden jog fenntartva Az Extended Systems, Inc nyilvánosságra nem hozott bizalmas információi 16 Telepítési és kezelési utasítás Service Tool-hoz és kézi számítógéphez 02/2007

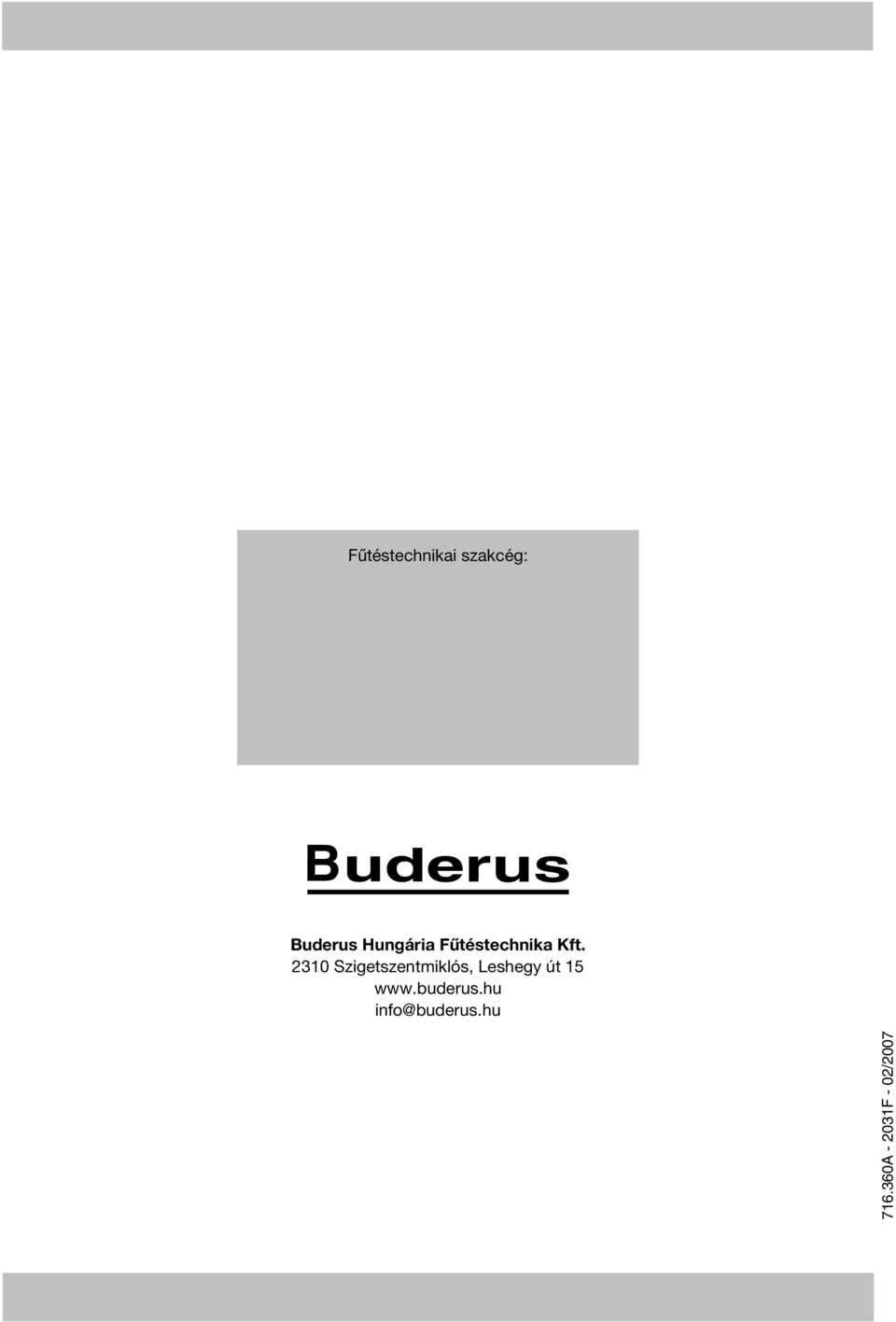

17 Fûtéstechnikai szakcég: Buderus Hungária Fûtéstechnika Kft Szigetszentmiklós, Leshegy út A F - 02/2007
