1 [ That s ] E[M]CONOMY: Képzés munka közben. CONCEPT MILL 450 Ipari szintű CNC-oktatás

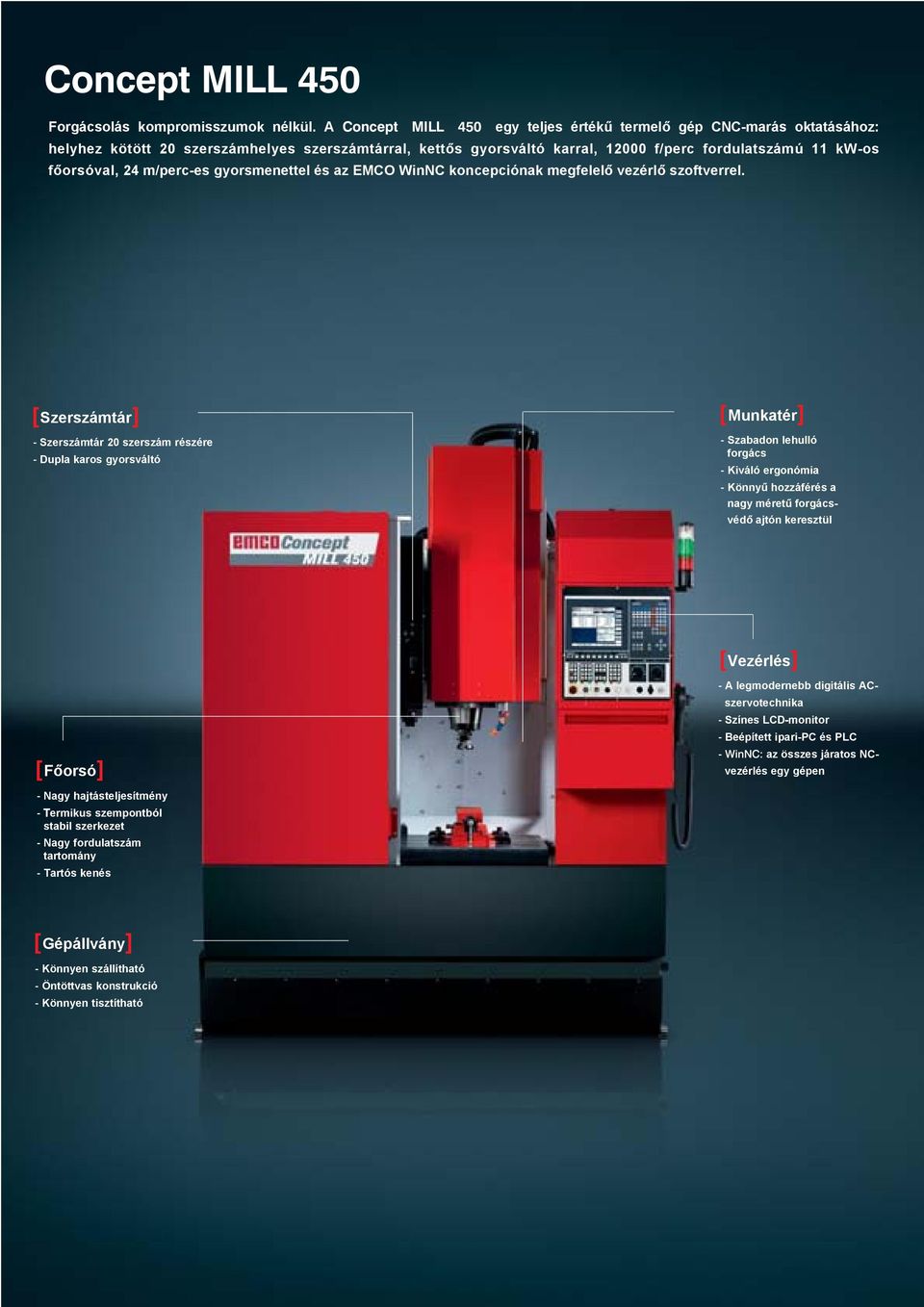

2 Concept MILL 450 Forgácsolás kompromisszumok nélkül. A Concept MILL 450 egy teljes értékű termelő gép CNC-marás oktatásához: helyhez kötött 20 szerszámhelyes szerszámtárral, kettős gyorsváltó karral, f/perc fordulatszámú 11 kw-os főorsóval, 24 m/perc-es gyorsmenettel és az EMCO WinNC koncepciónak megfelelő vezérlő szoftverrel. [Szerszámtár] - Szerszámtár 20 szerszám részére - Dupla karos gyorsváltó [Munkatér] - Szabadon lehulló forgács - Kiváló ergonómia - Könnyű hozzáférés a nagy méretű forgácsvédő ajtón keresztül [Vezérlés] [Főorsó] - A legmodernebb digitális ACszervotechnika - Színes LCD-monitor - Beépített ipari-pc és PLC - WinNC: az összes járatos NCvezérlés egy gépen - Nagy hajtásteljesítmény - Termikus szempontból stabil szerkezet - Nagy fordulatszám tartomány - Tartós kenés [Gépállvány] - Könnyen szállítható - Öntöttvas konstrukció - Könnyen tisztítható

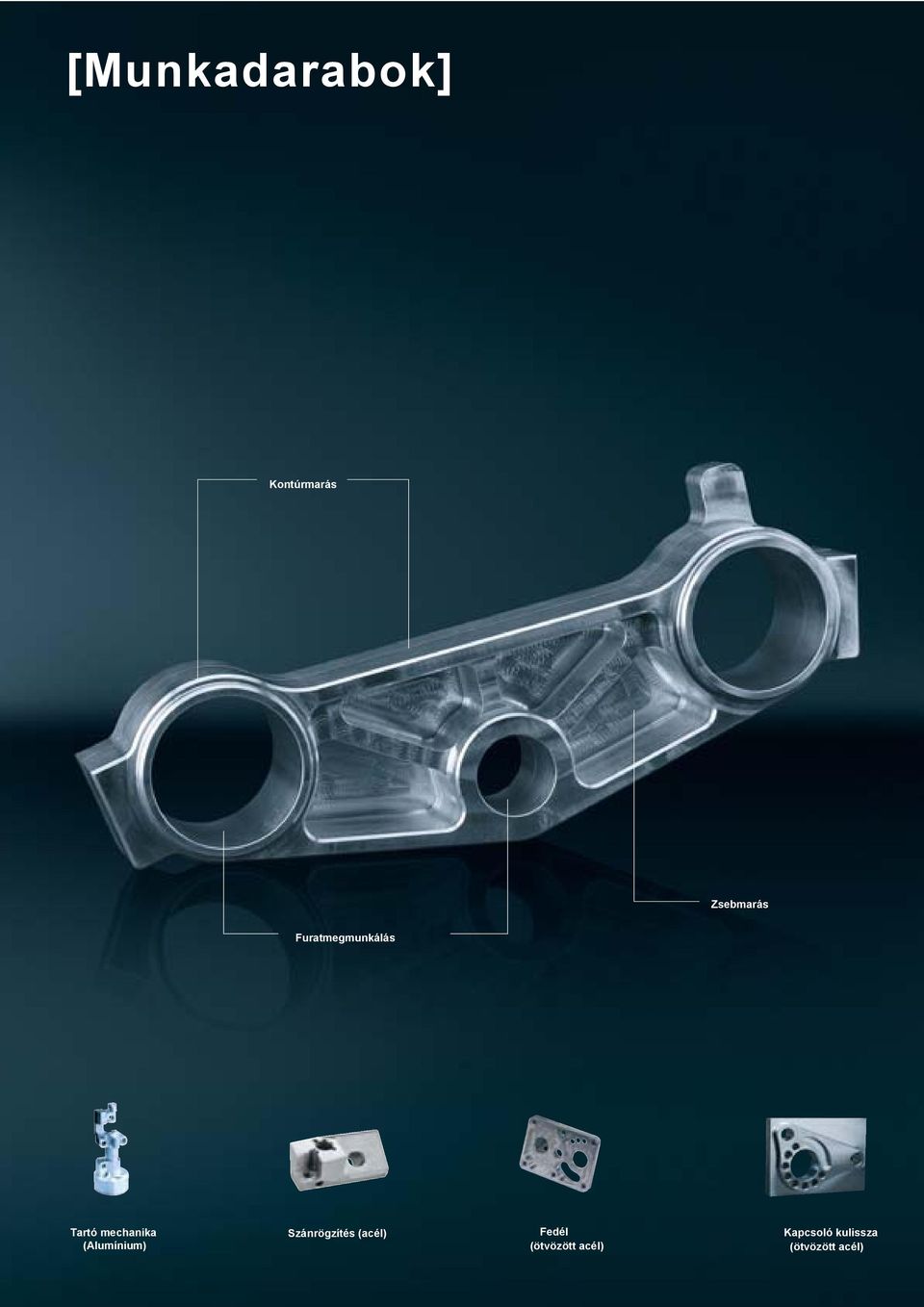

3 [Munkadarabok] Kontúrmarás Zsebmarás Furatmegmunkálás Tartó mechanika (Alumínium) Szánrögzítés (acél) Fedél (ötvözött acél) Kapcsoló kulissza (ötvözött acél)

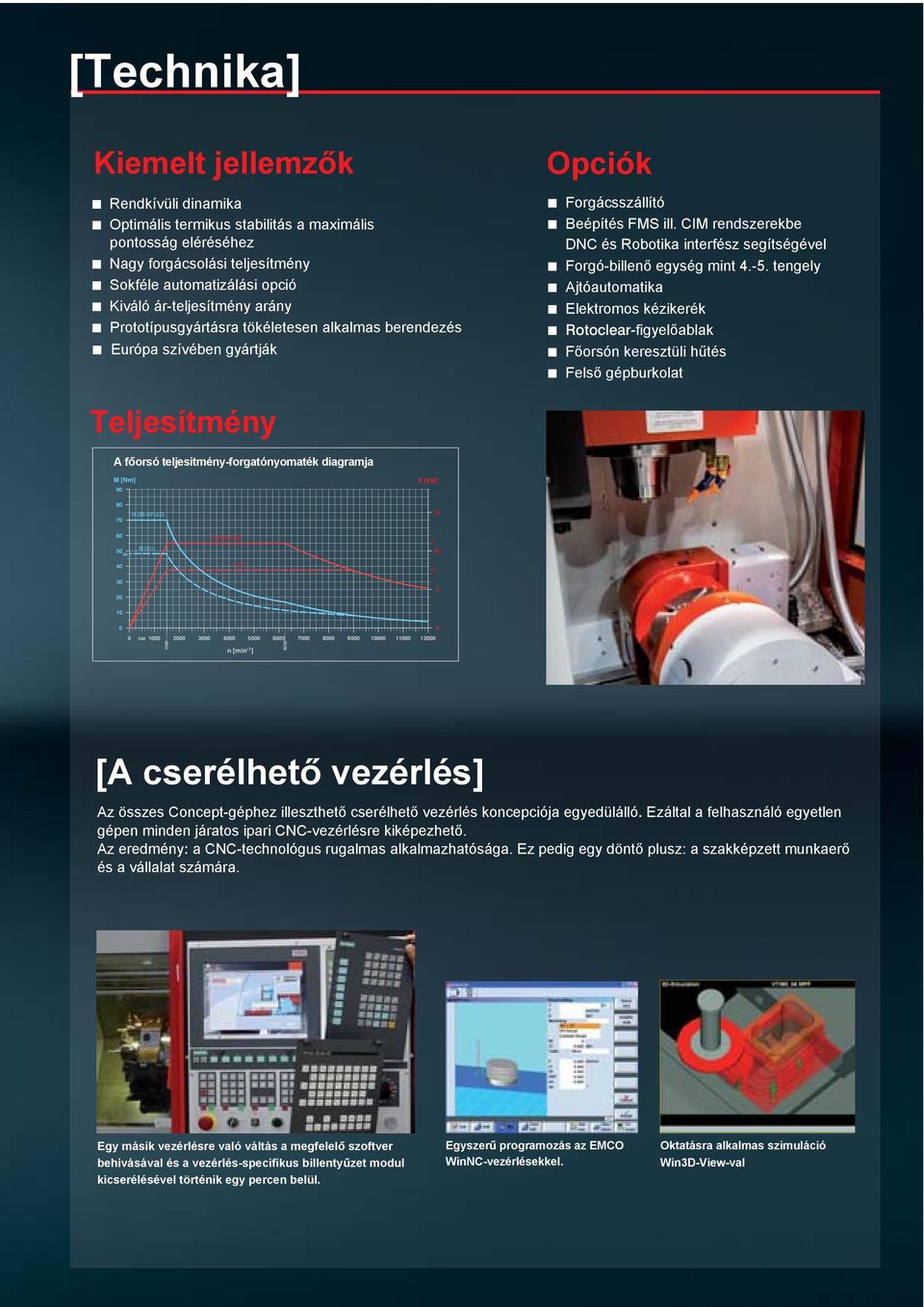

4 [Technika] Kiemelt jellemzők Rendkívüli dinamika Optimális termikus stabilitás a maximális pontosság eléréséhez Nagy forgácsolási teljesítmény Sokféle automatizálási opció Kiváló ár-teljesítmény arány Prototípusgyártásra tökéletesen alkalmas berendezés Európa szívében gyártják Opciók Forgácsszállító Beépítés FMS ill. CIM rendszerekbe DNC és Robotika interfész segítségével Forgó-billenő egység mint tengely Ajtóautomatika Elektromos kézikerék Rotoclear-figyelőablak Főorsón keresztüli hűtés Felső gépburkolat Teljesítmény A főorsó teljesítmény-forgatónyomaték diagramja M [Nm] 90 P [kw] M (S6-40%ED) M (S1) P (S6-40%ED) P (S1) 7, n [min -1 ] 6250 [A cserélhető vezérlés] Az összes Concept-géphez illeszthető cserélhető vezérlés koncepciója egyedülálló. Ezáltal a felhasználó egyetlen gépen minden járatos ipari CNC-vezérlésre kiképezhető. Az eredmény: a CNC-technológus rugalmas alkalmazhatósága. Ez pedig egy döntő plusz: a szakképzett munkaerő és a vállalat számára. Egy másik vezérlésre való váltás a megfelelő szoftver behívásával és a vezérlés-specifikus billentyűzet modul kicserélésével történik egy percen belül. Egyszerű programozás az EMCO WinNC-vezérlésekkel. Oktatásra alkalmas szimuláció Win3D-View-val

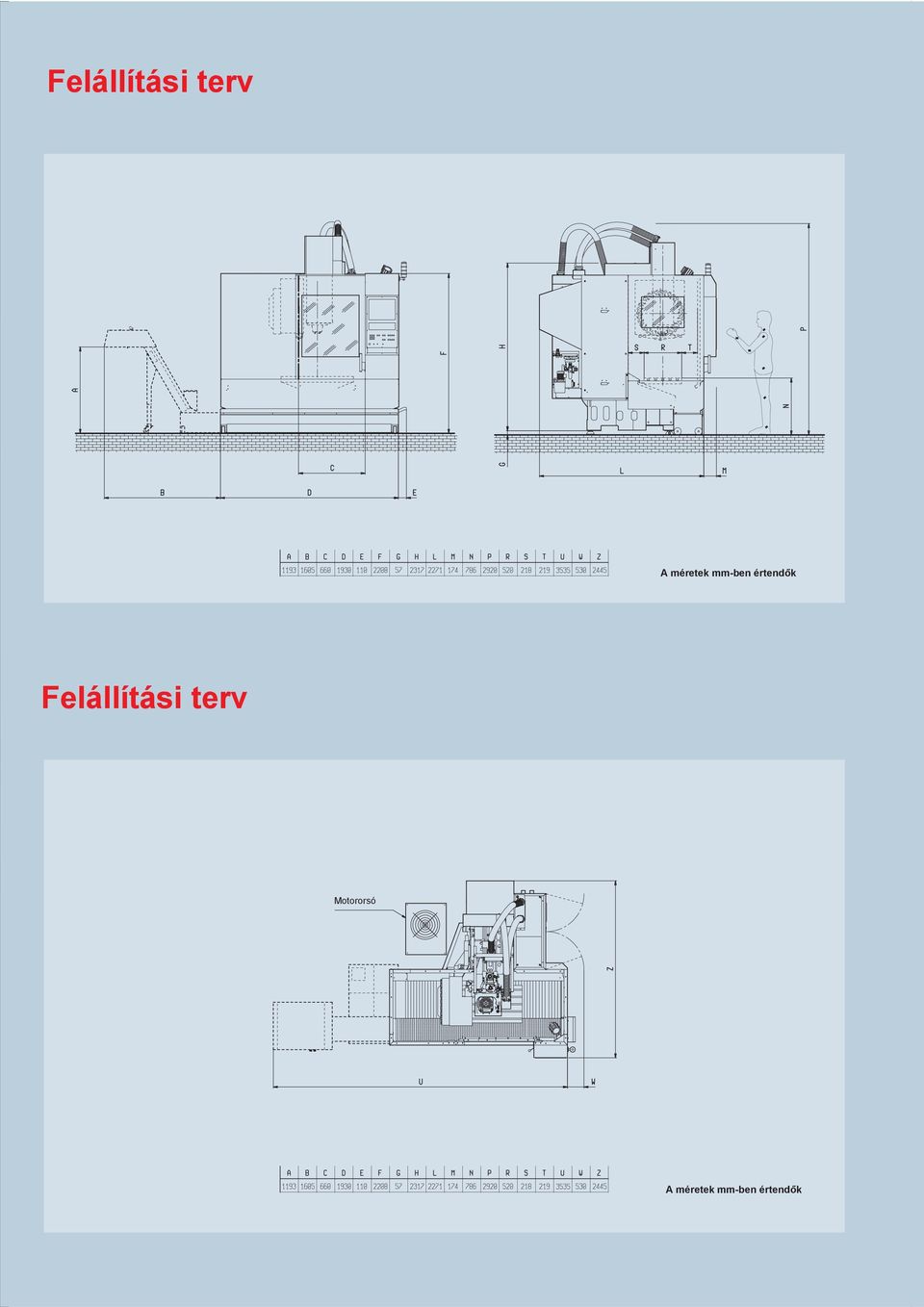

5 Felállítási terv A méretek mm-ben értendők Felállítási terv Motororsó A méretek mm-ben értendők

6 [Műszaki adatok] CONCEPT MILL 450 Munkatartomány X-tengely irányú hosszelmozdulás 600 mm Y-tengely irányú keresztmozgás 500 mm Z-tengely irányú függőleges elmozdulás 500 mm Orsóvég-asztal min. távolság 100 mm Orsóvég-asztal max. távolság 600 mm Asztal Asztalméret 700 x 520 mm T-hornyok: számuk, szélességük, távolságuk 5 x 18 x 100 mm Max. asztalterhelés 500 kg Az asztal felületének távolsága a talajtól 786 mm Főorsó Fordulatszám tartomány ford/perc A főorsó motor teljesítménye 11 kw (S6) Szerszámkúp DIN69871 ISO 40 A főorsó nyomatéka (Siemens motor) 70 Nm (S6) Hajtás Direkthajtás Tengelyek X, Y, Z irányú gyorsjárat 24 m/perc X, Y, Z irányú munkaelőtolás 10 m/perc X, Y, Z tengelyek gyorsulása 2 m/s2 X, Y, Z irányú előtolóerő 5000 N Pontosság Egyoldalú pozicionálási pontosság a teljes X-Y, Z tartományban ± 8 µm Egyoldalú X, Y, Z ismétlési pontosság ± 8 µm Szerszámváltás A szerszámhelyek száma 20 Szerszámkezelés fix Max. szerszámátmérő (szomszédos szerszámok nélkül) 80 mm (125 mm) Max. szerszámhossz 250 mm Max. szerszámsúly 8 kg Szerszámváltási idő (szerszám/szerszám) kb. 8,2 mp Általános adatok Csatlakozási teljesítmény 20 kva Méretek (hossz, mélység, magasság) 2040 x 2445 x 2920 mm Súly 4000 kg Szükséges sürített levegő 6 bar EMCO WinNC-vezérlések Sinumerik 810D/840D Heidenhain TNC 426 Sinumerik 820 Sinumerik 810 Sinumerik Operate GE FANUC Series 0 GE FANUC Series 21 EMCOTRONIC TM02 Fagor 8055 MC ZERTIFIZIERT EN ISO 9001 ZERTIFIKAT NR TÜV AUSTRIA CERT GMBH DE /14. A műszaki változtatások jogát fenntartjuk. A nyomdai és sajtóhibákért nem vállalunk felelősséget. EMCO MAIER Ges.m.b.H. Salzburger Str Hallein-Taxach. Austria Telefon Fax info@emco.at Magyarországi kizárólagos forgalmazó és márkaszervíz: Büll&Strunz Kft Budapest, Szatmár u.88/a Telefon Fax buellkft@buellkft.hu
