3 Használat előtt olvassa el a használati útmutatót, és tartsa kéznél a készülék mellett! 1. Általános információ A használati útmutató a készülék üzembehelyezésével, kezelésével valamint karbantar-tásával kapcsolatos információkat tartalmaz valamint fontos információval és tanáccsal szolgál a termékkel kapcsolatban. Az itt foglaltak ismerete és betartása alapvető feltétele a termék biztonságos és rendeltetésszerű üzemeltetésének. Ezenkívül felhívjuk az Önök figyelmét arra, hogy a hatályos törvények a készülék üzemeltetésére vonatkozó jogszabályait illetve a munkavédelem előírásait Önök kötelesek betartani. A használati útmutató a készülék szerves részét képezi, és a készülékkel együtt tárolandó, a célból, hogy a készüléket felszerelő, karbantartó, működtető illetve takarító személyek állandóan hozzáférhessenek. Ha a készüléket harmadik személynek adja tovább, a kezelési útmutatót is mellékelnie kell hozzá. A készüléket összes felhasználójának be kell tartania a használati útmutatóban leírtakat és ügyelnie kell a biztonsági előírásokra. A gyártó nem vállal felelősséget az olyan károkért és üzemzavarokért, amelyek az alábbiak során keletkeztek: - a kezelési és tisztítási útmutatások be nem tartása; - nem rendeltetésszerű használat; - a felhasználó által eszközölt műszaki módosítások; - nem megengedett cserealkatrészek használata. Nem szabad olyan alkatrészeket illetve kiegészítő elemeket használni, melyeket nem ajánl a gyártó. Ez balesetveszélyes helyzetekhez vezethet, a készülék meghibásodhat, testi épségükben kárt okozhat illetve az eset halállal is végződhet, s ráadásul ez automatikusan a garancia elvesztését is jelenti. A gyártó engedélye nélkül tilos a készülék bárminemű változtatása illetve módosítása, az esetlegesen előfordulható veszélyhelyzetek elkerülése illetve a készülék optimális működésének biztosítása érdekében. A telepítés helyének környezeti hőmérséklete legalább 10 C legyen. Védje a készüléket a fagytól. A készülék telepítési helyét védeni kell az esetleges beázások ellen (pl. egy előzetesen beszerelt lefolyóráccsal). A gyártó nem vállal felelősséget az esetleges beázásokért. Minden kérdés és cserealkatrész-rendelés esetén adja meg a készülék cikk- és sorozatszámát - csak így tudjuk hatékonyan és gyorsan feldolgozni kérdését vagy megrendelését

4 2. Biztonsági tanácsok, szabványok, előírások és jogi szabályozások A szűrőrendszerbe jutó víznek ivóvíz minőségűnek kell lennie. A vízszűrő rendszer kizárólag 5-30 C hőmérsékletű hideg víz szűrésére alkalmas. A rendszernek azok a részei, amelyek a kezelt vízzel érintkeznek, megfelelő vízálló anyagokból kell hogy készüljenek. Ügyeljen arra, hogy a vízszűrő rendszer telepítési helyén legyen lefolyó. Általában ajánlatos bizonyos személyek (pl. gyenge immunrendszerrel élők vagy csecsemők) részére felforralni a vezetékes vizet. Ez a szűrt vízre is érvényes. Ha hosszabb ideig nem használja a vízszűrő rendszert, ajánljuk, hogy az alábbi táblázatban megadott mennyiségű vízzel öblítse át a rendszert: 2-3 nap 4 liter 4-10 nap 15 liter 14 nap ki kell cserélni a szűrőt Használat közben ne vegye ki a szűrőrendszert. Ne nyissa fel a szűrőrendszert, különben a jótállás elvész. 3. Rendeltetésszerű használat A készülék csak a használati útmutatóban szereplő adatok alapján történő rendeltetésszerű használat mellett üzembiztos. A kávéfőzőkhöz készült vízszűrő rendszer rendeltetése, hogy az ivóvíz keménységét csökkentse, mivel a kemény víz felelős a háztartási és vendéglátóipari készülékekben keletkező lerakódásokért. A rendszer a vendéglátóiparban alkalmazható kiváló minőségű ivóvizet készít a kávéfőzőkhöz, kávéautomatákhoz és forrólevegős sütőkhöz. FIGYELMEZTETÉS! A berendezés más, nem rendeltetésszerű célra való felhasználása tilos és ezáltal nem rendeltetésszerű használatként lesz kezelve. Nem lesz helye keresetnek a gyártó illetve a gyártó által meghatalmazott személyek felé a nem rendeltetésszerű használatból eredendően keletkezett károk jóvátétele miatt. A nem rendeltetésszerű használat miatt bekövetkezett károkért a felelősség csakis a berendezést e módon üzemeltető személyt terheli

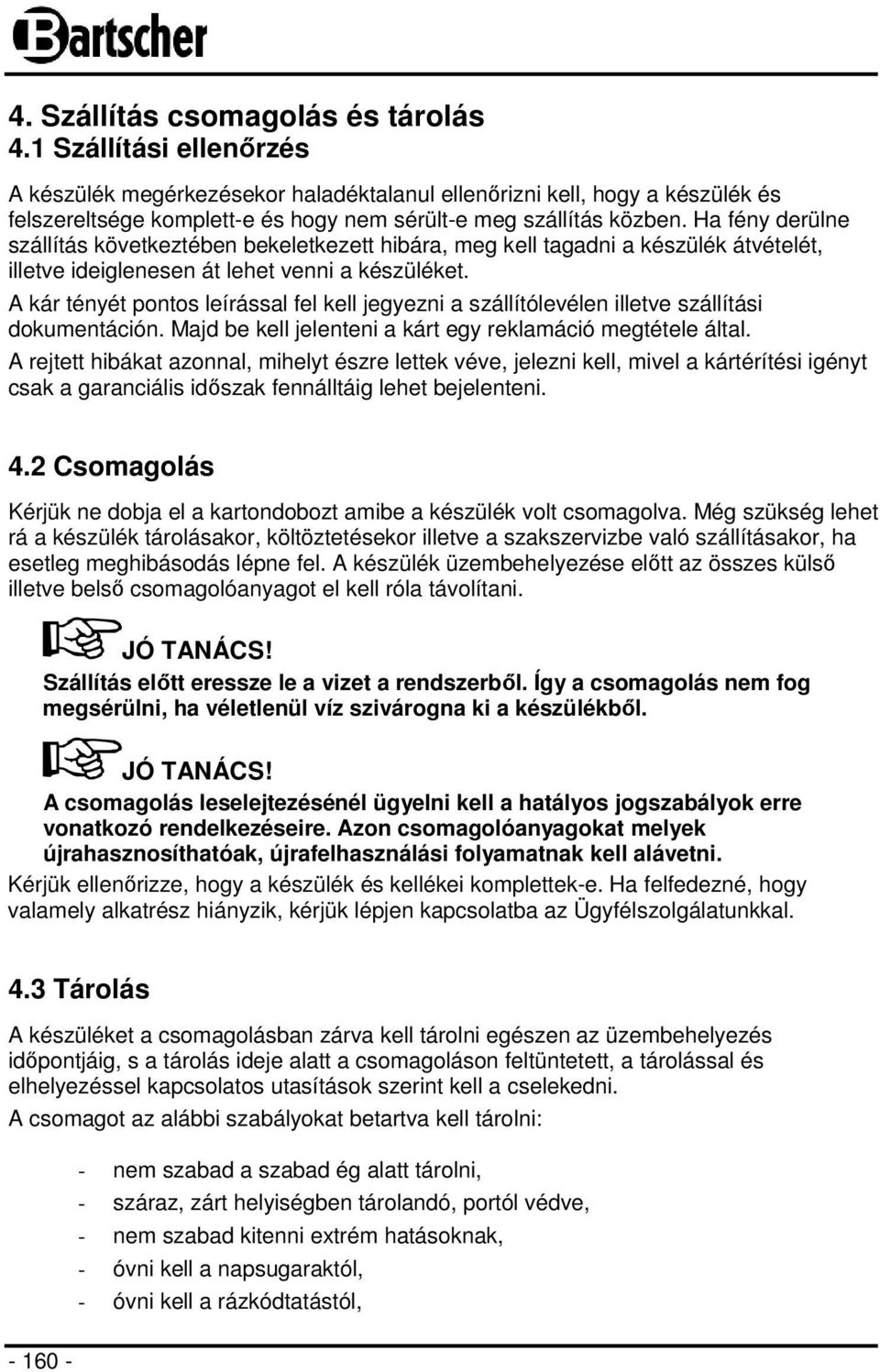

5 4. Szállítás csomagolás és tárolás 4.1 Szállítási ellenőrzés A készülék megérkezésekor haladéktalanul ellenőrizni kell, hogy a készülék és felszereltsége komplett-e és hogy nem sérült-e meg szállítás közben. Ha fény derülne szállítás következtében bekeletkezett hibára, meg kell tagadni a készülék átvételét, illetve ideiglenesen át lehet venni a készüléket. A kár tényét pontos leírással fel kell jegyezni a szállítólevélen illetve szállítási dokumentáción. Majd be kell jelenteni a kárt egy reklamáció megtétele által. A rejtett hibákat azonnal, mihelyt észre lettek véve, jelezni kell, mivel a kártérítési igényt csak a garanciális időszak fennálltáig lehet bejelenteni. 4.2 Csomagolás Kérjük ne dobja el a kartondobozt amibe a készülék volt csomagolva. Még szükség lehet rá a készülék tárolásakor, költöztetésekor illetve a szakszervizbe való szállításakor, ha esetleg meghibásodás lépne fel. A készülék üzembehelyezése előtt az összes külső illetve belső csomagolóanyagot el kell róla távolítani. JÓ TANÁCS! Szállítás előtt eressze le a vizet a rendszerből. Így a csomagolás nem fog megsérülni, ha véletlenül víz szivárogna ki a készülékből. JÓ TANÁCS! A csomagolás leselejtezésénél ügyelni kell a hatályos jogszabályok erre vonatkozó rendelkezéseire. Azon csomagolóanyagokat melyek újrahasznosíthatóak, újrafelhasználási folyamatnak kell alávetni. Kérjük ellenőrizze, hogy a készülék és kellékei komplettek-e. Ha felfedezné, hogy valamely alkatrész hiányzik, kérjük lépjen kapcsolatba az Ügyfélszolgálatunkkal. 4.3 Tárolás A készüléket a csomagolásban zárva kell tárolni egészen az üzembehelyezés időpontjáig, s a tárolás ideje alatt a csomagoláson feltüntetett, a tárolással és elhelyezéssel kapcsolatos utasítások szerint kell a cselekedni. A csomagot az alábbi szabályokat betartva kell tárolni: - nem szabad a szabad ég alatt tárolni, - száraz, zárt helyiségben tárolandó, portól védve, - nem szabad kitenni extrém hatásoknak, - óvni kell a napsugaraktól, - óvni kell a rázkódtatástól,

6 - hosszabb tárolási idő esetén (három hónapon túl) rendszeresen ellenőrizni kell az összes alkatrész illetve a csomagolás állapotát, ha erre szükség lenne akkor karbantartást végezni. FIGYELMEZTETÉS! Ha 0 C alatt tárolta vagy szállította a terméket, hagyja legalább 24 óráig nyitott eredeti csomagolásban, mielőtt a megadott környezeti hőmérsékleten üzembe helyezné. 5. Műszaki adatok Megnevezés Vízszűrő rendszer kávéfőzőkhöz Cikkszám: Anyaga: Kapacitás: Max. rendszernyomás: műanyag 10 nk (német keménységű) víz esetén: 1600 liter 1,5-6 bar Vízhőmérséklet 5 C 30 C Menetes csatlakozás mérete: Méretek: 1/2 Sz 200 x Mé 140 x Ma 320 mm Súly: 2,2 kg A műszaki adatok változtatásának jogát fenntartjuk! 6. A készülék működése A vízszűrő rendszer rendeltetése, hogy az ivóvíz keménységét csökkentse. A kemény víz ugyanis lerakódásokat képez. A vízkő kárt tesz a különböző készülékekben, és rontja a készített italok minőségét. A vízszűrő folyamat részei: a vízkeménység csökkentése mechanikus szűrés mineralizálás A vízszűrő rendszerhez nem szükséges vízkeverő (by-pass)

7 A víz a vízszűrő rendszerben található műgyanta segítségével készül, amely kiszűri a vízkőlerakódásokat képező vegyületeket. A kezelt vizet a készülék ásványi anyagokkal dúsítja. A 5-7 nk fokú ivóvíz ideális kávé- és teakészítéshez, és csodálatos ízt és aromát ad az italoknak. Kifolyó víz Befolyó víz 7. Telepítés 7.1 Információk a telepítő számára Csomagolja ki a készüléket és távolítsa el az egész csomagolóanyagot. Soha ne vegye le a készülékről a típustáblát és a biztonsági jelzéseket. A vízszűrő rendszer telepítése előtt a vele használt készüléknek (a végkészüléknek) vízkő- és gipszlerakódásoktól mentesnek kell lennie. Ne szerelje a készüléket hőforrások és nyílt láng közelébe. Védje a készüléket a napsugárzástól. Védje a vízszűrő rendszert a mechanikus sérülésektől. A vízszűrő rendszer előtt elzárószelepnek kell lennie. A rendszer mögé leeresztő szelepet kell szerelni a kifolyócsőre. Ha a befolyócső víznyomása meghaladja a 6 bart, a vízszűrő rendszer elé nyomáscsökkentőt kell szerelni. A rendszernek azok a részei, amelyek kezelt vízzel érintkeznek, megfelelő vízálló anyagokból kell hogy készüljenek. Minden alkatrészt kizárólag az ivóvízrendszerek telepítéséről szóló helyi szabványoknak megfelelően szabad beépíteni. A víszűrő rendszer telepítését és karbantartását kizárólag márkaszervizben dolgozó képzett szakember végezheti

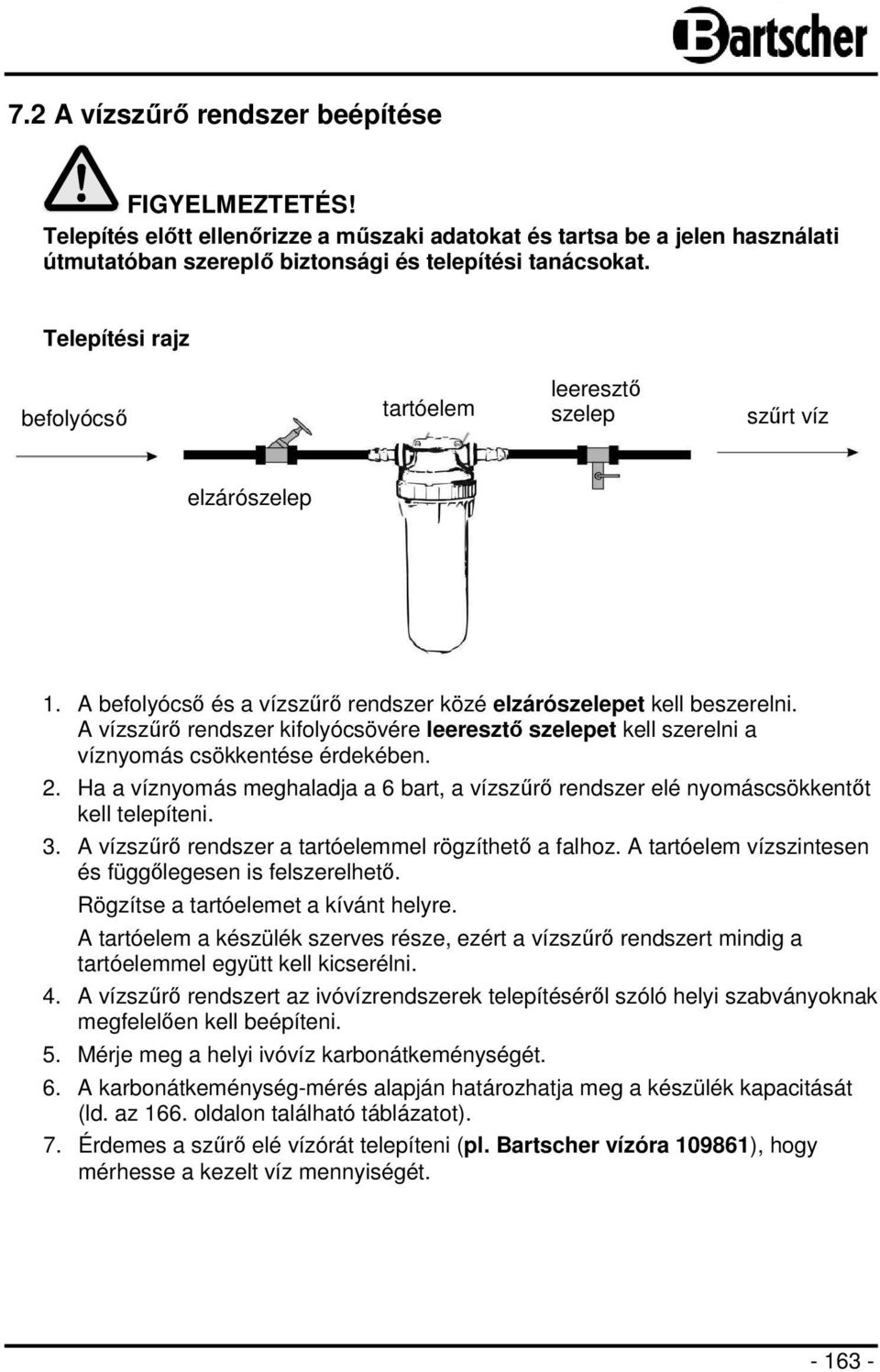

8 7.2 A vízszűrő rendszer beépítése FIGYELMEZTETÉS! Telepítés előtt ellenőrizze a műszaki adatokat és tartsa be a jelen használati útmutatóban szereplő biztonsági és telepítési tanácsokat. Telepítési rajz befolyócső tartóelem leeresztő szelep szűrt víz elzárószelep 1. A befolyócső és a vízszűrő rendszer közé elzárószelepet kell beszerelni. A vízszűrő rendszer kifolyócsövére leeresztő szelepet kell szerelni a víznyomás csökkentése érdekében. 2. Ha a víznyomás meghaladja a 6 bart, a vízszűrő rendszer elé nyomáscsökkentőt kell telepíteni. 3. A vízszűrő rendszer a tartóelemmel rögzíthető a falhoz. A tartóelem vízszintesen és függőlegesen is felszerelhető. Rögzítse a tartóelemet a kívánt helyre. A tartóelem a készülék szerves része, ezért a vízszűrő rendszert mindig a tartóelemmel együtt kell kicserélni. 4. A vízszűrő rendszert az ivóvízrendszerek telepítéséről szóló helyi szabványoknak megfelelően kell beépíteni. 5. Mérje meg a helyi ivóvíz karbonátkeménységét. 6. A karbonátkeménység-mérés alapján határozhatja meg a készülék kapacitását (ld. az 166. oldalon található táblázatot). 7. Érdemes a szűrő elé vízórát telepíteni (pl. Bartscher vízóra ), hogy mérhesse a kezelt víz mennyiségét

9 A vízszűrő rendszer beépítése 1. Zárja le a belépő vízvezeték elzárószelepét. Zárja el a végkészülék áramellátását. 2. Szerelje a vízszűrő rendszert a tartóelemmel együtt a kívánt helyre. A szerelés során tartsa be a szerelési méreteket és a vízcsövek hajlásszögeit. VIGYÁZAT! A csatlakozásokhoz kizárólag lapos tömítésű csövek használhatók, mivel a szűrőfej csatlakozásainak kúpos csavarozása felsértheti a tömítést, és a jótállás elvész. 3. Zárja el a befolyócső (IN) elzárószelepét, hogy elzárja a víz útját. Telepítsen a kifolyónyíláshoz (OUT) egy csövet, amellyel a rendszert öblíteni fogja. a. A vizet a kifolyónyílással (OUT) összekötött csövön át megfelelő edénybe, pl. egy vödörbe vezesse. b. Nyissa ki az elzárószelepet, majd addig öblítse a vízszűrő rendszert, amíg a víz buborékmentessé és tisztává nem válik. c. Zárja el az elzárószeleppel a készülék vízellátását. 4. Telepítsen a készülék kifolyó nyílásához (OUT) egy vízcsövet. Kösse a csövet a végkészülékhez. 5. Nyissa ki a vízellátást és csatlakoztassa a végkészüléket az áramellátáshoz. 6. Ellenőrizze, hogy a rendszer megfelelően szigetel-e. A vízszűrő rendszer cseréje 1. Ha a vízszűrő rendszer eléri meghatározott a vezetékes víz karbonátkeménységétől függő kapacitását, a gyártó által megadott határidőn belül, ám az üzembevétel után legkésőbb 6 hónappal ki kell cserélni (mindig a korábbi határidőt kell figyelembe venni). A vízszűrő rendszer cseréjekor jegyezze fel a legközelebbi csere várható időpontját (írja be a szűrő dátumrubrikájába). VIGYÁZAT! A szűrőcsere során minden alkatrészt alaposan vizsgáljon meg! A meghibásodott alkatrészeket cserélje ki, a beszennyeződött elemeket tisztítsa meg. Ne használjon maró vegyszereket, tisztítóoldatokat vagy súrolószereket. 2. Ha 0 C alatt tárolta vagy szállította a terméke t, hagyja legalább 24 óráig nyitott eredeti csomagolásban, mielőtt a megadott környezeti hőmérsékleten üzembe helyezné. 3. Zárja el a befolyócsövet és zárja el a végkészülék áramellátását. 4. Nyissa ki a leeresztő szelepet, hogy csökkentse a víznyomást a szűrő cseréje előtt

10 5. A szűrőt a befolyónyílás (IN) ill. a kifolyónyílás (OUT) csövének kioldásával vagy gyorskapcsoló használatával cserélheti ki: a) Szűrőcsere a befolyónyílás (IN) és a kifolyónyílás (OUT) csövének kioldásával: Oldja ki a befolyónyílás (IN) ill. a kifolyónyílás (OUT) csövét Cserélje újra a szűrőt. Rögzítse az új tartóelemet a régi helyére. A szerelés során tartsa be a szerelési méreteket és a vízcsövek hajlásszögeit. o Zárja el a befolyócső (IN) elzárószelepét, hogy elzárja a víz útját. o A vizet a kifolyónyílással (OUT) összekötött csövön át megfelelő edénybe, pl. egy vödörbe vezesse. o Nyissa ki az elzárószelepet, majd addig öblítse a vízszűrő rendszert, amíg a víz buborékmentessé és tisztává nem válik. o Zárja el az elzárószelepet. Telepítsen a készülék kifolyó nyílásához (OUT) egy vízcsövet. Kösse a csövet a végkészülékhez. b) Szűrőcsere gyorskapcsolóval (kövesse az alábbi ábrákat): (1) a cseréhez előkészített szűrő; (2) csavarhúzóval emelje meg a csőbilincset; (3) vegye ki a csőbilincset; (4) húzza ki a szűrőből a gyorskapcsolót; (5) Ismételje meg a műveletet a másik gyorskapcsolóval; (6) vizsgálja meg a csatlakozásokat, hogy nem sérültek vagy szennyezettek-e ha igen, tisztítsa meg vagy cserélje ki őket. Ezután telepítse az új szűrőt. (7) Tegye vissza a csőbilincseket a helyükre. (8) Rögzítse a gyorskapcsolókat a csőbilincsekkel

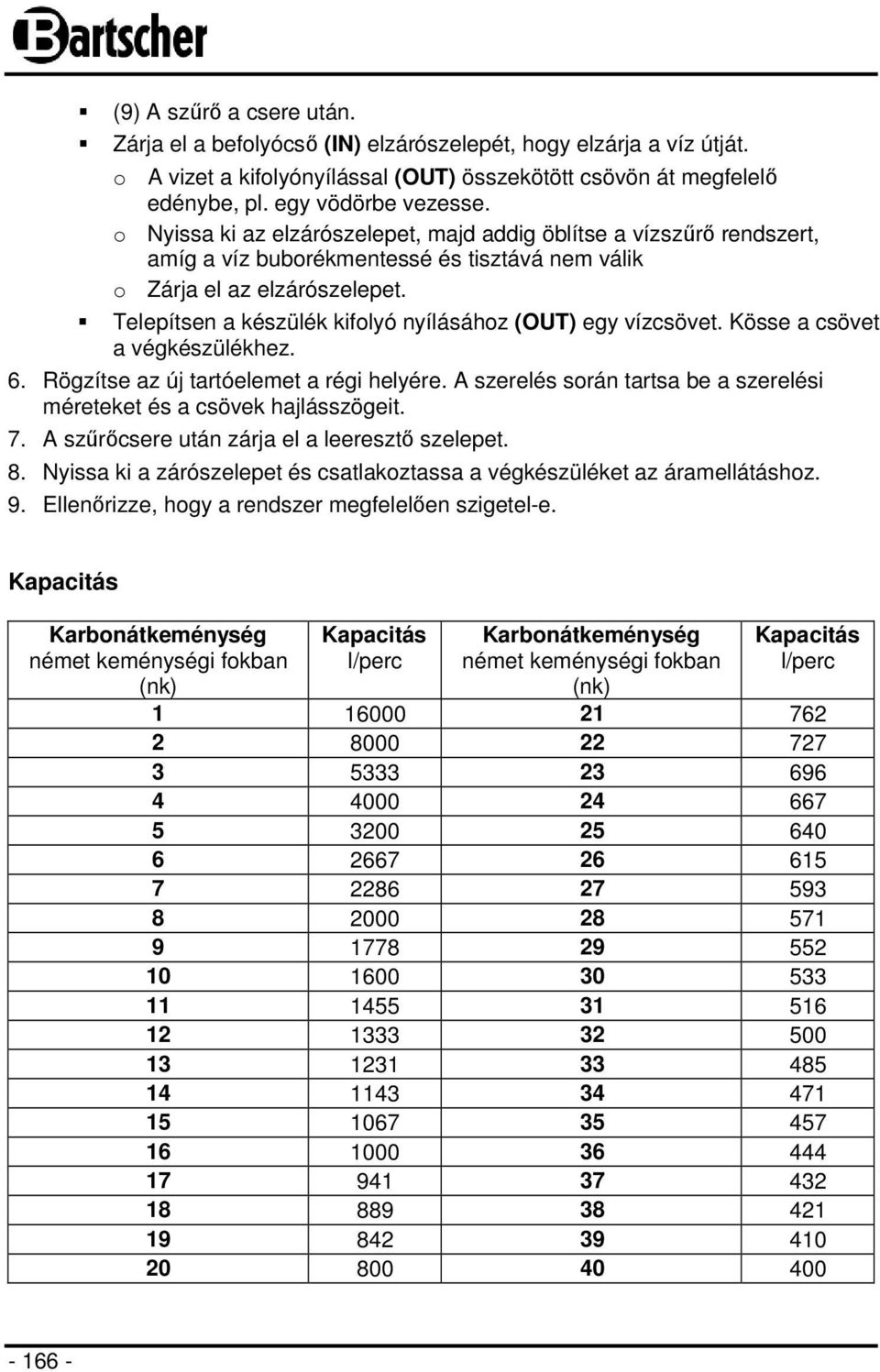

11 (9) A szűrő a csere után. Zárja el a befolyócső (IN) elzárószelepét, hogy elzárja a víz útját. o A vizet a kifolyónyílással (OUT) összekötött csövön át megfelelő edénybe, pl. egy vödörbe vezesse. o Nyissa ki az elzárószelepet, majd addig öblítse a vízszűrő rendszert, amíg a víz buborékmentessé és tisztává nem válik o Zárja el az elzárószelepet. Telepítsen a készülék kifolyó nyílásához (OUT) egy vízcsövet. Kösse a csövet a végkészülékhez. 6. Rögzítse az új tartóelemet a régi helyére. A szerelés során tartsa be a szerelési méreteket és a csövek hajlásszögeit. 7. A szűrőcsere után zárja el a leeresztő szelepet. 8. Nyissa ki a zárószelepet és csatlakoztassa a végkészüléket az áramellátáshoz. 9. Ellenőrizze, hogy a rendszer megfelelően szigetel-e. Kapacitás Karbonátkeménység német keménységi fokban (nk) Kapacitás l/perc Karbonátkeménység német keménységi fokban (nk) Kapacitás l/perc

12 Karbantartás Rendszeresen ellenőrizze a vízszűrő rendszer állapotát. Ellenőrizze, hogy a rendszer megfelelően szigetel-e. Ha a csatlakozásokból vagy a tömítésekből víz szivárog, szigetelje vagy szükség esetén cserélje ki őket. Ellenőrizze, hogy a vízcsövek nem repedtek-e meg. A repedt csöveket ki kell cserélni. A vízcsöveket legalább 5 évente, vízszivárgás esetén még gyakrabban cserélni kell. A készülék tisztításához ne használjon maró vegyszereket, tisztítóoldatokat vagy súrolószereket. Leselejtezés Az elhasználódott készüléket élettartama végén az adott országban érvényes előírásoknak megfelelően kell leselejtezni. Ehhez lépjen kapcsolatba a lakóhelyén hulladékkezelő vállalattal. 8. Működési zavarok Probléma Oka Elhárítása A szűrőn át nem folyik víz A vízvezeték nyomása túl alacsony Vízszivárgás A belépő vízvezeték zárva van A vízvezeték nyomása túl alacsony A csövek vagy a szűrő maga eltömődött A vízvezeték-rendszerben levegő található A csavarkötések nem megfelelőek Túl nagy a vezetékes nyomás Nyissa ki a elzárószelepet Ellenőrizze vezeték víznyomását Ellenőrizze a vízvezetékrendszert, a belépő és kifolyó vízvezetékeket, szükség esetén cserélje ki őket Ellenőrizze a vízvezetékeket, légtelenítse a rendszert - Ellenőrizze, mennyire szigetelnek a szerelvények és tömítések, szükség esetén cserélje ki őket. - Ha a hiba továbbra is fennáll, cserélje újra a szűrőt. - Ellenőrizze a vízvezeték nyomását. - Csökkentse a szűrő előtti víznyomást, cserélje újra a szűrőt

13 Probléma Oka Elhárítása Gyantavesztés A szűrőből kifolyó víz keménysége 8 nk-nál magasabb A szűrőt a víz áramlásával ellentétesen helyezték el Túl nagy a vízvezeték nyomása A rendszerbe belépő víz hőmérséklete túl magas (meghaladja a 30 C-ot) Túllépte a szűrőkapacitást Hamis a keménységi adat, nem a valódi keménységet mutatja A vezetékes víz nem felel meg a higiéniai követelményeknek: a vízben vas, mangán vagy más olyan anyagok találhatók, amelyek eltömik vagy tönkreteszik a gyantát Gyantavesztés Rosszul számította ki a szűrő kapacitását, rossz vízkeménységet mért, vagy a vízkeménység megváltozott Cserélje újra a szűrőt. Helyezze el a szűrőt az áramlás irányában (ld. a szűrő felső részén látható nyilakat). - Ellenőrizze a vezeték víznyomását. - Csökkentse a szűrő előtti víznyomást, cserélje újra a szűrőt. Cserélje újra a szűrőt, ellenőrizze, hogy a víz hőmérséklete nem haladja-e meg a 30 C-ot. Cserélje újra a szűrőt Ellenőrizze a víz karbonátkeménységét Ellenőrizze a vezetékes víz minőségét, cserélje ki a szűrőt. Ld. a Gyantavesztés problémát Mérje meg a víz karbonátkeménységét, számítsa ki újra a szűrő kapacitását Bartscher GmbH Franz-Kleine-Straße 28 D Salzkotten Tel.: +49 (0) Németország Fax: +49 (0)
