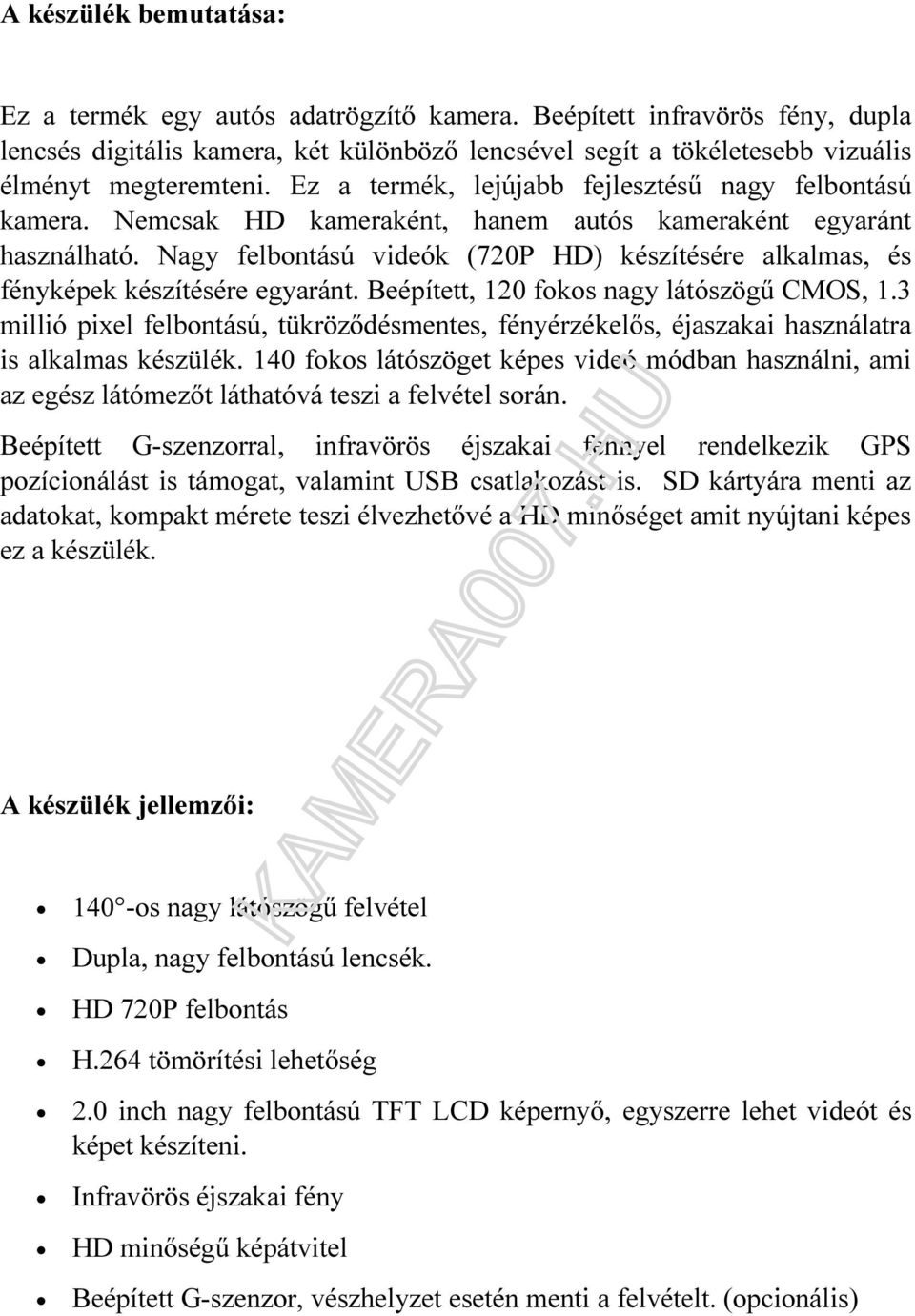

1 A készülék bemutatása: Ez a termék egy autós adatrögzítő kamera. Beépített infravörös fény, dupla lencsés digitális kamera, két különböző lencsével segít a tökéletesebb vizuális élményt megteremteni. Ez a termék, lejújabb fejlesztésű nagy felbontású kamera. Nemcsak HD kameraként, hanem autós kameraként egyaránt használható. Nagy felbontású videók (720P HD) készítésére alkalmas, és fényképek készítésére egyaránt. Beépített, 120 fokos nagy látószögű CMOS, 1.3 millió pixel felbontású, tükröződésmentes, fényérzékelős, éjaszakai használatra is alkalmas készülék. 140 fokos látószöget képes videó módban használni, ami az egész látómezőt láthatóvá teszi a felvétel során. Beépített G-szenzorral, infravörös éjszakai fénnyel rendelkezik GPS pozícionálást is támogat, valamint USB csatlakozást is. SD kártyára menti az adatokat, kompakt mérete teszi élvezhetővé a HD minőséget amit nyújtani képes ez a készülék. A készülék jellemzői: 140 -os nagy látószögű felvétel Dupla, nagy felbontású lencsék. HD 720P felbontás H.264 tömörítési lehetőség 2.0 inch nagy felbontású TFT LCD képernyő, egyszerre lehet videót és képet készíteni. Infravörös éjszakai fény HD minőségű képátvitel Beépített G-szenzor, vészhelyzet esetén menti a felvételt. (opcionális)

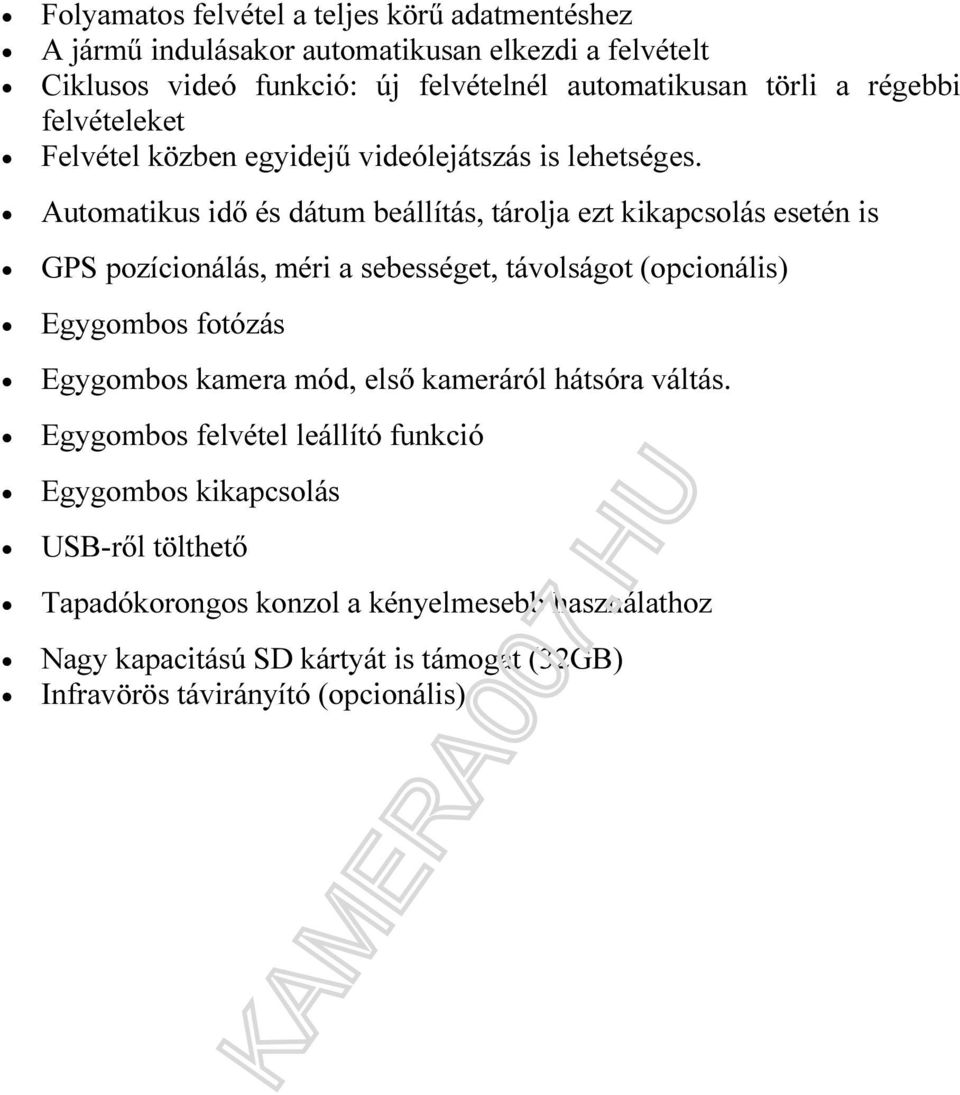

2 Folyamatos felvétel a teljes körű adatmentéshez A jármű indulásakor automatikusan elkezdi a felvételt Ciklusos videó funkció: új felvételnél automatikusan törli a régebbi felvételeket Felvétel közben egyidejű videólejátszás is lehetséges. Automatikus idő és dátum beállítás, tárolja ezt kikapcsolás esetén is GPS pozícionálás, méri a sebességet, távolságot (opcionális) Egygombos fotózás Egygombos kamera mód, első kameráról hátsóra váltás. Egygombos felvétel leállító funkció Egygombos kikapcsolás USB-ről tölthető Tapadókorongos konzol a kényelmesebb használathoz Nagy kapacitású SD kártyát is támogat (32GB) Infravörös távirányító (opcionális)

3 A készülék részei: 1. Be/kikapcsoló gomb 2. RESET (újraindítás) gomb 3. GPS vevő 4. Visszapillantó csatlakozó 5. Kijelző 6. Lencse 7. Töltést jelző fény 8. REC (felvétel) / FEL gomb

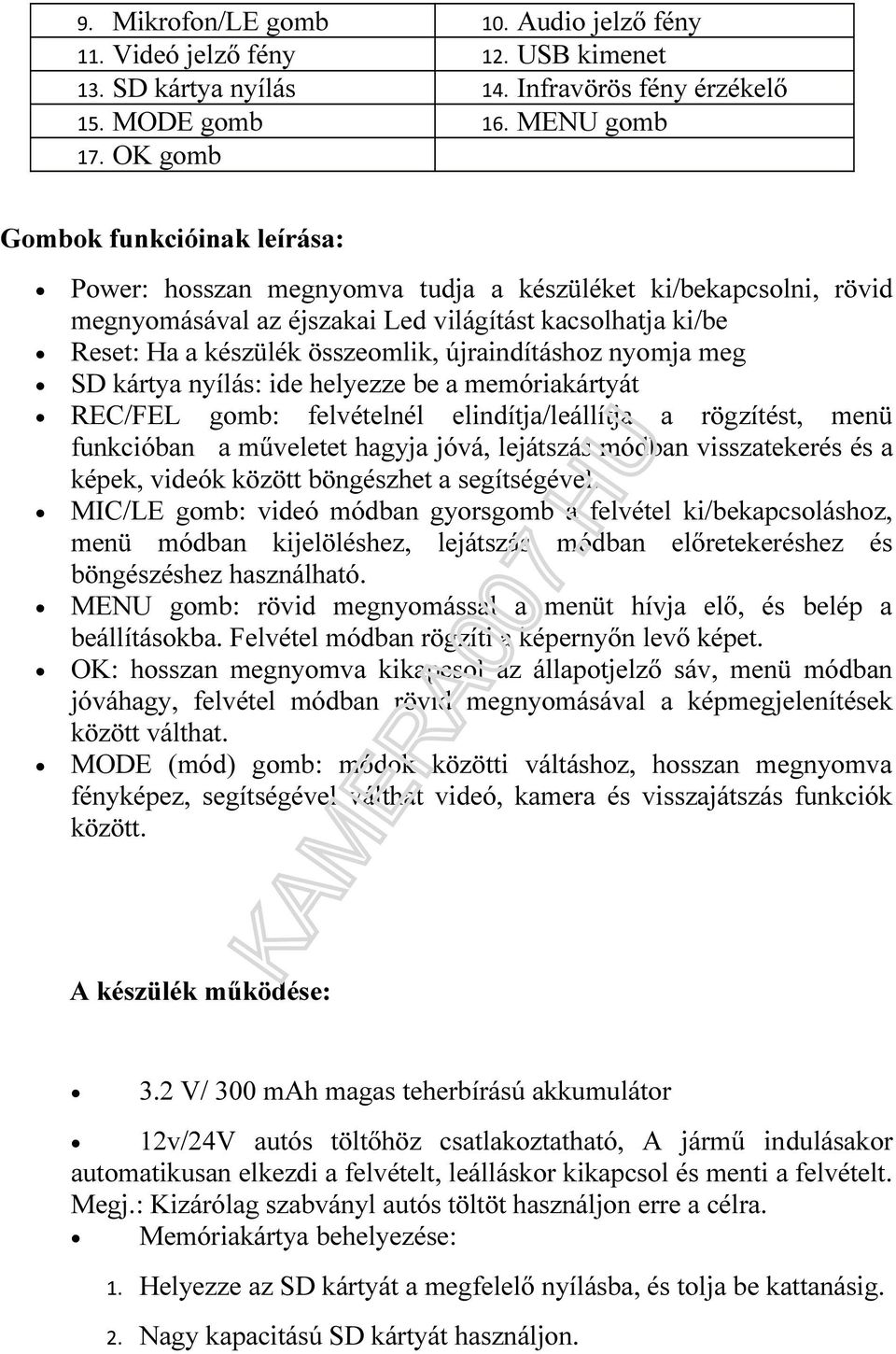

4 9. Mikrofon/LE gomb 10. Audio jelző fény 11. Videó jelző fény 12. USB kimenet 13. SD kártya nyílás 14. Infravörös fény érzékelő 15. MODE gomb 16. MENU gomb 17. OK gomb Gombok funkcióinak leírása: Power: hosszan megnyomva tudja a készüléket ki/bekapcsolni, rövid megnyomásával az éjszakai Led világítást kacsolhatja ki/be Reset: Ha a készülék összeomlik, újraindításhoz nyomja meg SD kártya nyílás: ide helyezze be a memóriakártyát REC/FEL gomb: felvételnél elindítja/leállítja a rögzítést, menü funkcióban a műveletet hagyja jóvá, lejátszás módban visszatekerés és a képek, videók között böngészhet a segítségével. MIC/LE gomb: videó módban gyorsgomb a felvétel ki/bekapcsoláshoz, menü módban kijelöléshez, lejátszás módban előretekeréshez és böngészéshez használható. MENU gomb: rövid megnyomással a menüt hívja elő, és belép a beállításokba. Felvétel módban rögzíti a képernyőn levő képet. OK: hosszan megnyomva kikapcsol az állapotjelző sáv, menü módban jóváhagy, felvétel módban rövid megnyomásával a képmegjelenítések között válthat. MODE (mód) gomb: módok közötti váltáshoz, hosszan megnyomva fényképez, segítségével válthat videó, kamera és visszajátszás funkciók között. A készülék működése: 3.2 V/ 300 mah magas teherbírású akkumulátor 12v/24V autós töltőhöz csatlakoztatható, A jármű indulásakor automatikusan elkezdi a felvételt, leálláskor kikapcsol és menti a felvételt. Megj.: Kizárólag szabványl autós töltöt használjon erre a célra. Memóriakártya behelyezése: 1. Helyezze az SD kártyát a megfelelő nyílásba, és tolja be kattanásig. 2. Nagy kapacitású SD kártyát használjon.

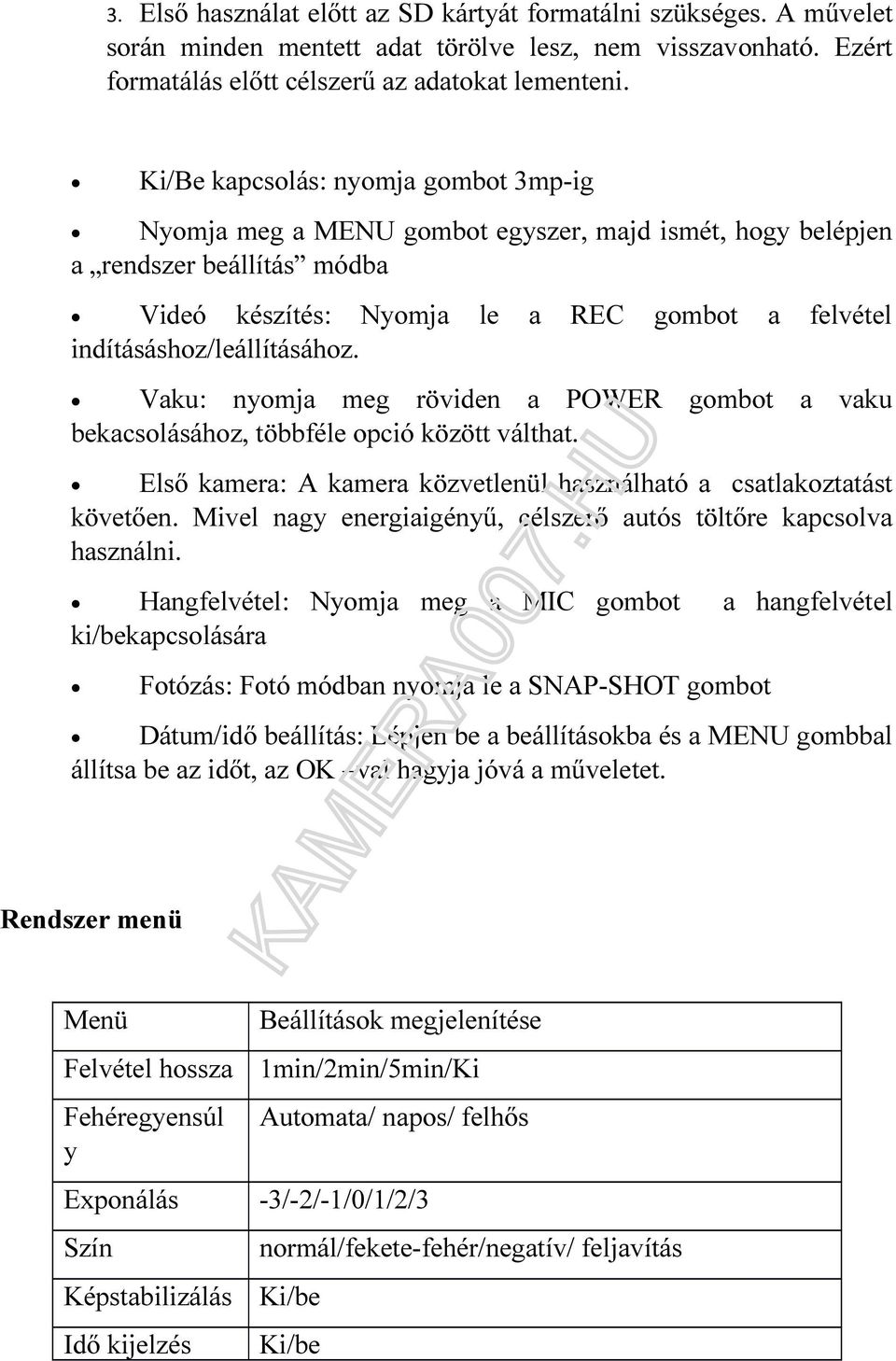

5 3. Első használat előtt az SD kártyát formatálni szükséges. A művelet során minden mentett adat törölve lesz, nem visszavonható. Ezért formatálás előtt célszerű az adatokat lementeni. Ki/Be kapcsolás: nyomja gombot 3mp-ig Nyomja meg a MENU gombot egyszer, majd ismét, hogy belépjen a rendszer beállítás módba Videó készítés: Nyomja le a REC gombot a felvétel indításáshoz/leállításához. Vaku: nyomja meg röviden a POWER gombot a vaku bekacsolásához, többféle opció között válthat. Első kamera: A kamera közvetlenül használható a csatlakoztatást követően. Mivel nagy energiaigényű, célszerő autós töltőre kapcsolva használni. Hangfelvétel: Nyomja meg a MIC gombot ki/bekapcsolására Fotózás: Fotó módban nyomja le a SNAP-SHOT gombot a hangfelvétel Dátum/idő beállítás: Lépjen be a beállításokba és a MENU gombbal állítsa be az időt, az OK val hagyja jóvá a műveletet. Rendszer menü Menü Felvétel hossza Fehéregyensúl y Beállítások megjelenítése 1min/2min/5min/Ki Automata/ napos/ felhős Exponálás -3/-2/-1/0/1/2/3 Szín Képstabilizálás Idő kijelzés normál/fekete-fehér/negatív/ feljavítás

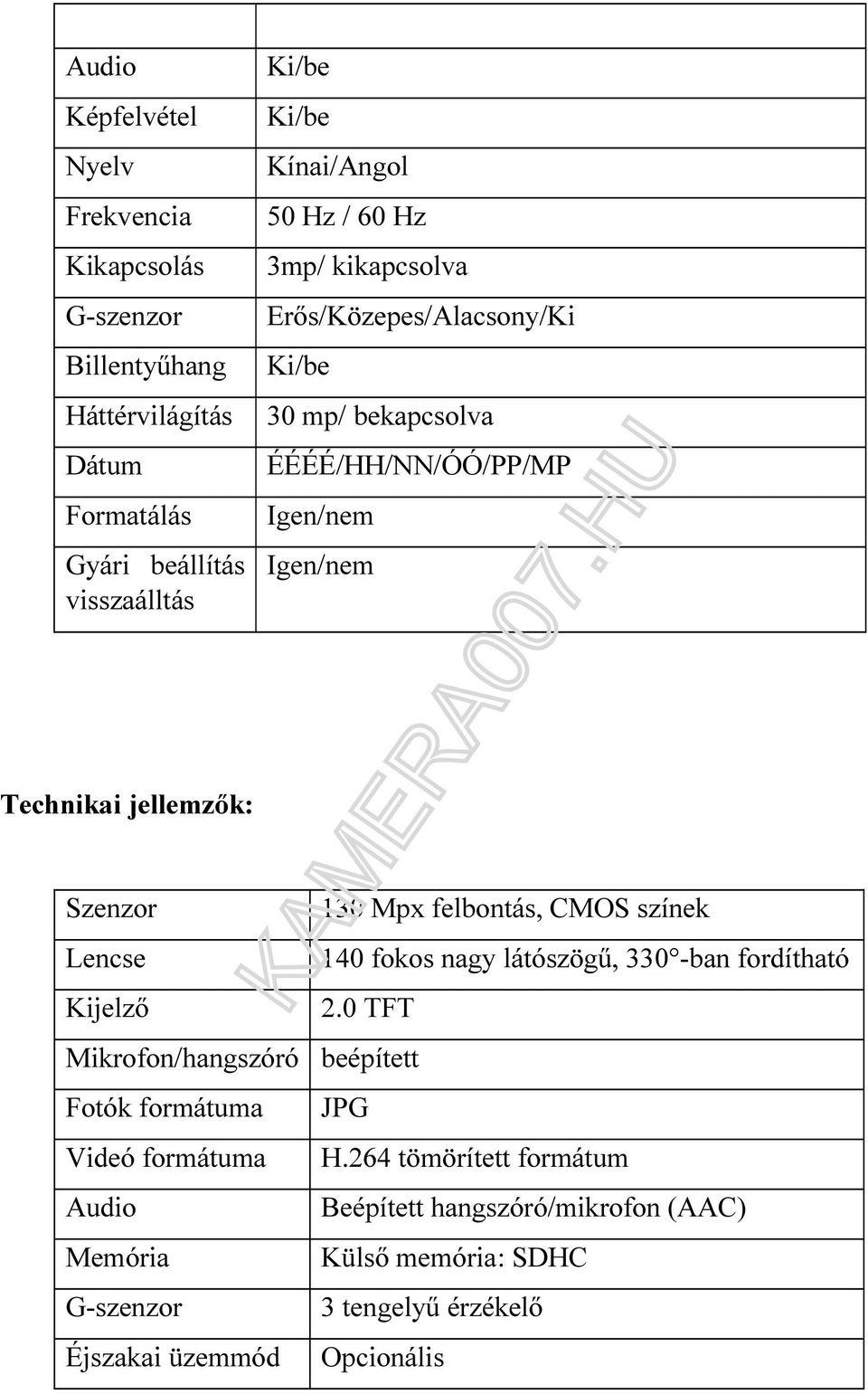

6 Audio Képfelvétel Nyelv Frekvencia Kikapcsolás G-szenzor Billentyűhang Háttérvilágítás Dátum Formatálás Gyári beállítás visszaálltás Kínai/Angol 50 Hz / 60 Hz 3mp/ kikapcsolva Erős/Közepes/Alacsony/Ki 30 mp/ bekapcsolva ÉÉÉÉ/HH/NN/ÓÓ/PP/MP Igen/nem Igen/nem Technikai jellemzők: Szenzor Lencse Kijelző Mikrofon/hangszóró Fotók formátuma Videó formátuma Audio Memória G-szenzor Éjszakai üzemmód 130 Mpx felbontás, CMOS színek 140 fokos nagy látószögű, 330 -ban fordítható 2.0 TFT beépített JPG H.264 tömörített formátum Beépített hangszóró/mikrofon (AAC) Külső memória: SDHC 3 tengelyű érzékelő Opcionális

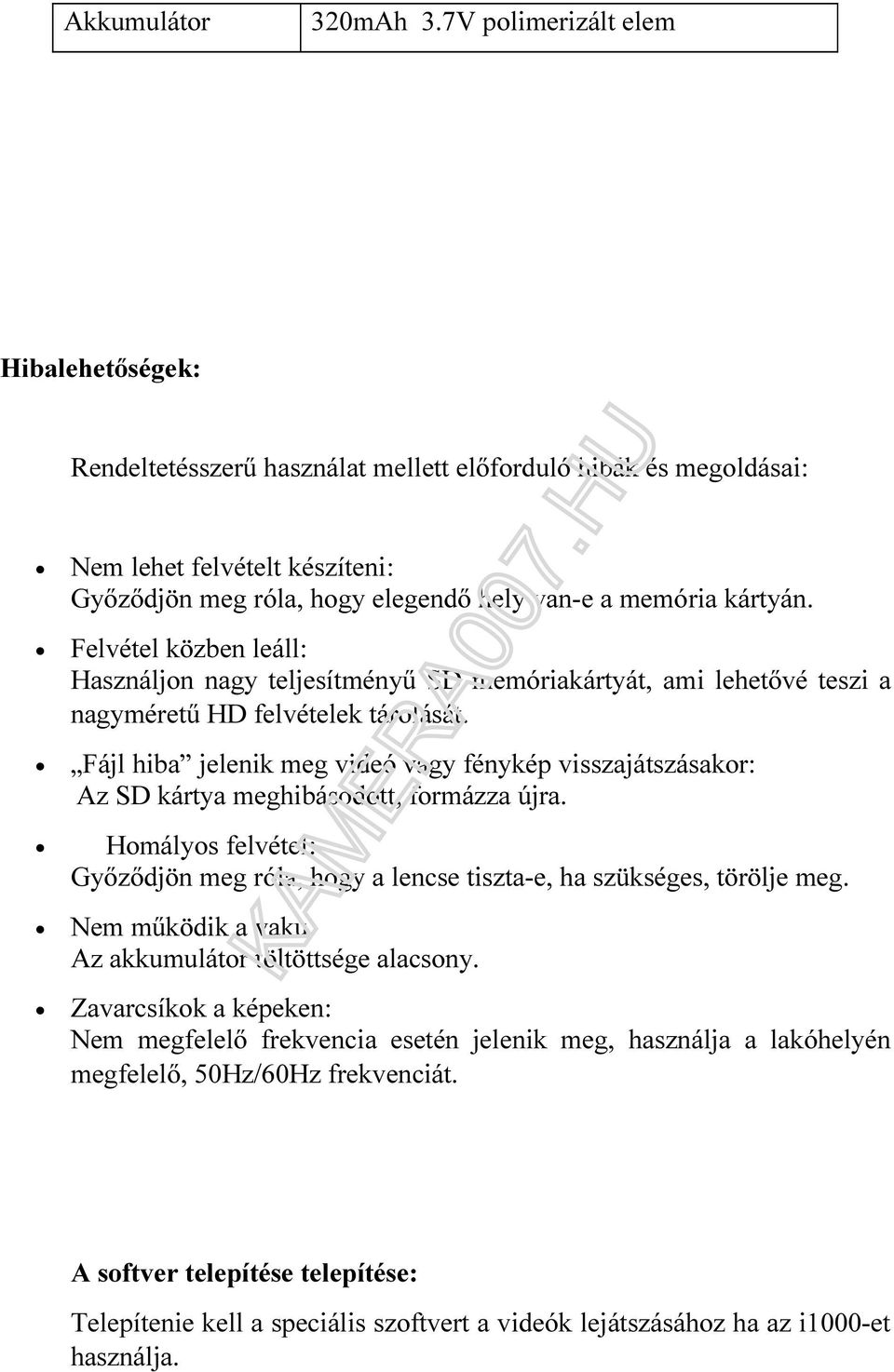

7 Akkumulátor 320mAh 3.7V polimerizált elem Hibalehetőségek: Rendeltetésszerű használat mellett előforduló hibák és megoldásai: Nem lehet felvételt készíteni: Győződjön meg róla, hogy elegendő hely van-e a memória kártyán. Felvétel közben leáll: Használjon nagy teljesítményű SD memóriakártyát, ami lehetővé teszi a nagyméretű HD felvételek tárolását. Fájl hiba jelenik meg videó vagy fénykép visszajátszásakor: Az SD kártya meghibásodott, formázza újra. Homályos felvétel: Győződjön meg róla, hogy a lencse tiszta-e, ha szükséges, törölje meg. Nem működik a vaku Az akkumulátor töltöttsége alacsony. Zavarcsíkok a képeken: Nem megfelelő frekvencia esetén jelenik meg, használja a lakóhelyén megfelelő, 50Hz/60Hz frekvenciát. A softver telepítése telepítése: Telepítenie kell a speciális szoftvert a videók lejátszásához ha az i1000-et használja.

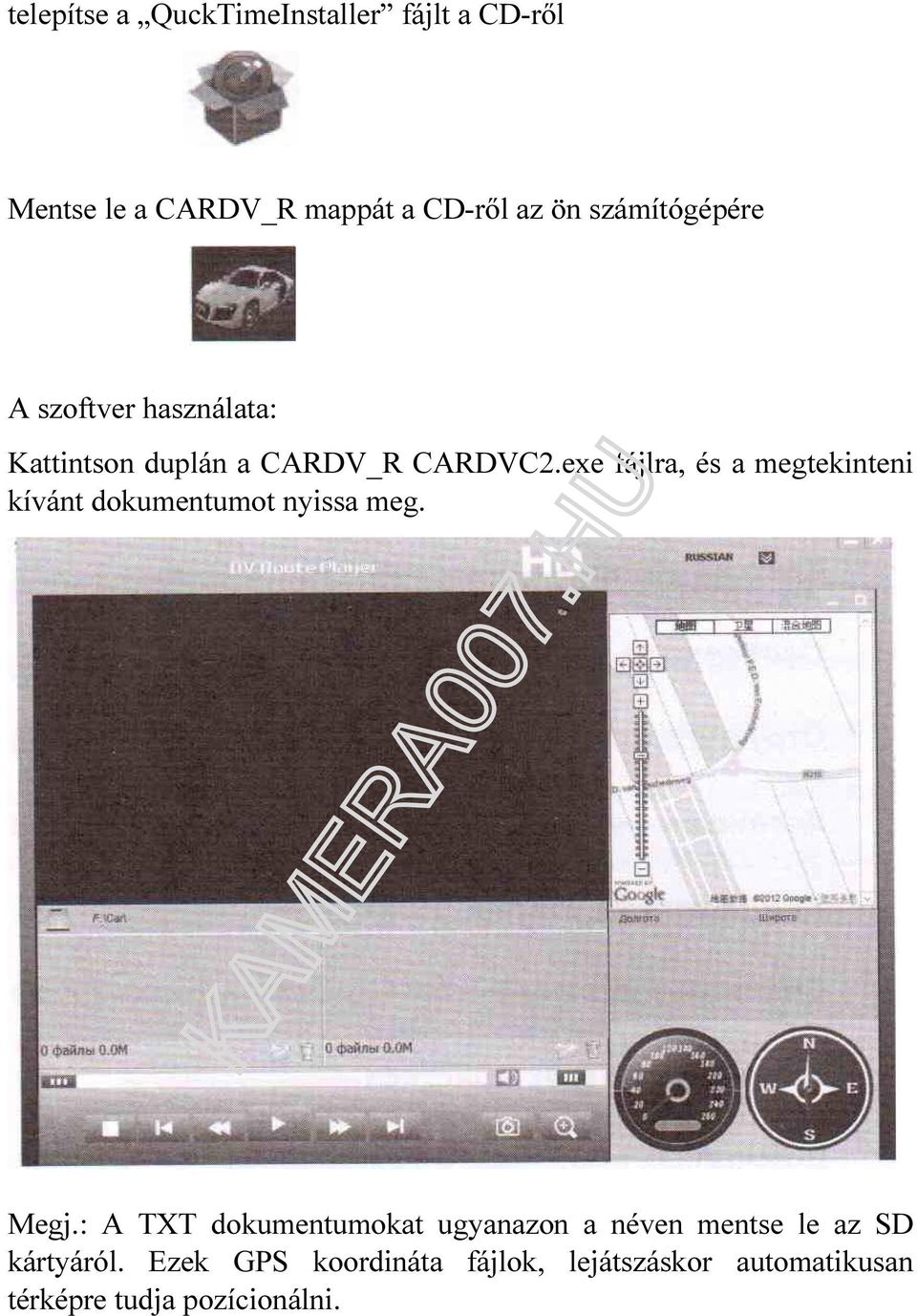

8 telepítse a QuckTimeInstaller fájlt a CD-ről Mentse le a CARDV_R mappát a CD-ről az ön számítógépére A szoftver használata: Kattintson duplán a CARDV_R CARDVC2.exe fájlra, és a megtekinteni kívánt dokumentumot nyissa meg. Megj.: A TXT dokumentumokat ugyanazon a néven mentse le az SD kártyáról. Ezek GPS koordináta fájlok, lejátszáskor automatikusan térképre tudja pozícionálni.
