CDP Légcsatornázható hszivattyús uszodai párátlanító

Átírás

1 CDP Légcsatornázható hszivattyús uszodai párátlanító

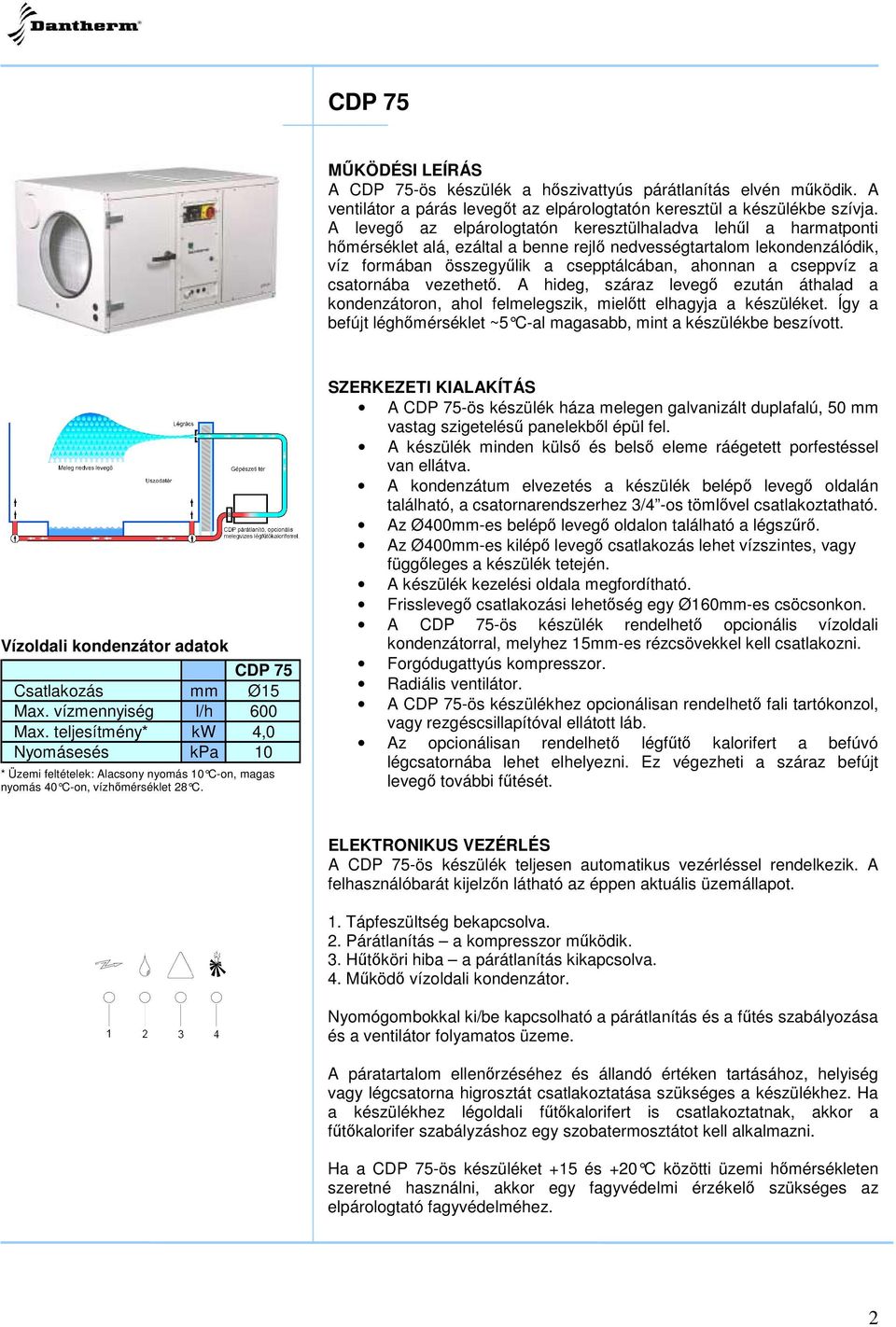

2 CDP 75 MKÖDÉSI LEÍRÁS A CDP 75-ös készülék a hszivattyús párátlanítás elvén mködik. A ventilátor a párás levegt az elpárologtatón keresztül a készülékbe szívja. A leveg az elpárologtatón keresztülhaladva lehl a harmatponti hmérséklet alá, ezáltal a benne rejl nedvességtartalom lekondenzálódik, víz formában összegylik a csepptálcában, ahonnan a cseppvíz a csatornába vezethet. A hideg, száraz leveg ezután áthalad a kondenzátoron, ahol felmelegszik, mieltt elhagyja a készüléket. Így a befújt léghmérséklet ~5 C-al magasabb, mint a készülékbe beszívott. Vízoldali kondenzátor adatok CDP 75 Csatlakozás mm Ø15 Max. vízmennyiség l/h 600 Max. teljesítmény* kw 4,0 Nyomásesés kpa 10 * Üzemi feltételek: Alacsony nyomás 10 C-on, magas nyomás 40 C-on, vízhmérséklet 28 C. SZERKEZETI KIALAKÍTÁS A CDP 75-ös készülék háza melegen galvanizált duplafalú, 50 mm vastag szigetelés panelekbl épül fel. A készülék minden küls és bels eleme ráégetett porfestéssel van ellátva. A kondenzátum elvezetés a készülék belép leveg oldalán található, a csatornarendszerhez 3/4 -os tömlvel csatlakoztatható. Az Ø400mm-es belép leveg oldalon található a légszr. Az Ø400mm-es kilép leveg csatlakozás lehet vízszintes, vagy függleges a készülék tetején. A készülék kezelési oldala megfordítható. Frissleveg csatlakozási lehetség egy Ø160mm-es csöcsonkon. A CDP 75-ös készülék rendelhet opcionális vízoldali kondenzátorral, melyhez 15mm-es rézcsövekkel kell csatlakozni. Forgódugattyús kompresszor. Radiális ventilátor. A CDP 75-ös készülékhez opcionálisan rendelhet fali tartókonzol, vagy rezgéscsillapítóval ellátott láb. Az opcionálisan rendelhet légft kalorifert a befúvó légcsatornába lehet elhelyezni. Ez végezheti a száraz befújt leveg további ftését. ELEKTRONIKUS VEZÉRLÉS A CDP 75-ös készülék teljesen automatikus vezérléssel rendelkezik. A felhasználóbarát kijelzn látható az éppen aktuális üzemállapot. 1. Tápfeszültség bekapcsolva. 2. Párátlanítás a kompresszor mködik. 3. Htköri hiba a párátlanítás kikapcsolva. 4. Mköd vízoldali kondenzátor. Nyomógombokkal ki/be kapcsolható a párátlanítás és a ftés szabályozása és a ventilátor folyamatos üzeme. A páratartalom ellenrzéséhez és állandó értéken tartásához, helyiség vagy légcsatorna higrosztát csatlakoztatása szükséges a készülékhez. Ha a készülékhez légoldali ftkalorifert is csatlakoztatnak, akkor a ftkalorifer szabályzáshoz egy szobatermosztátot kell alkalmazni. Ha a CDP 75-ös készüléket +15 és +20 C közötti üzemi hmérsékleten szeretné használni, akkor egy fagyvédelmi érzékel szükséges az elpárologtató fagyvédelméhez. 2

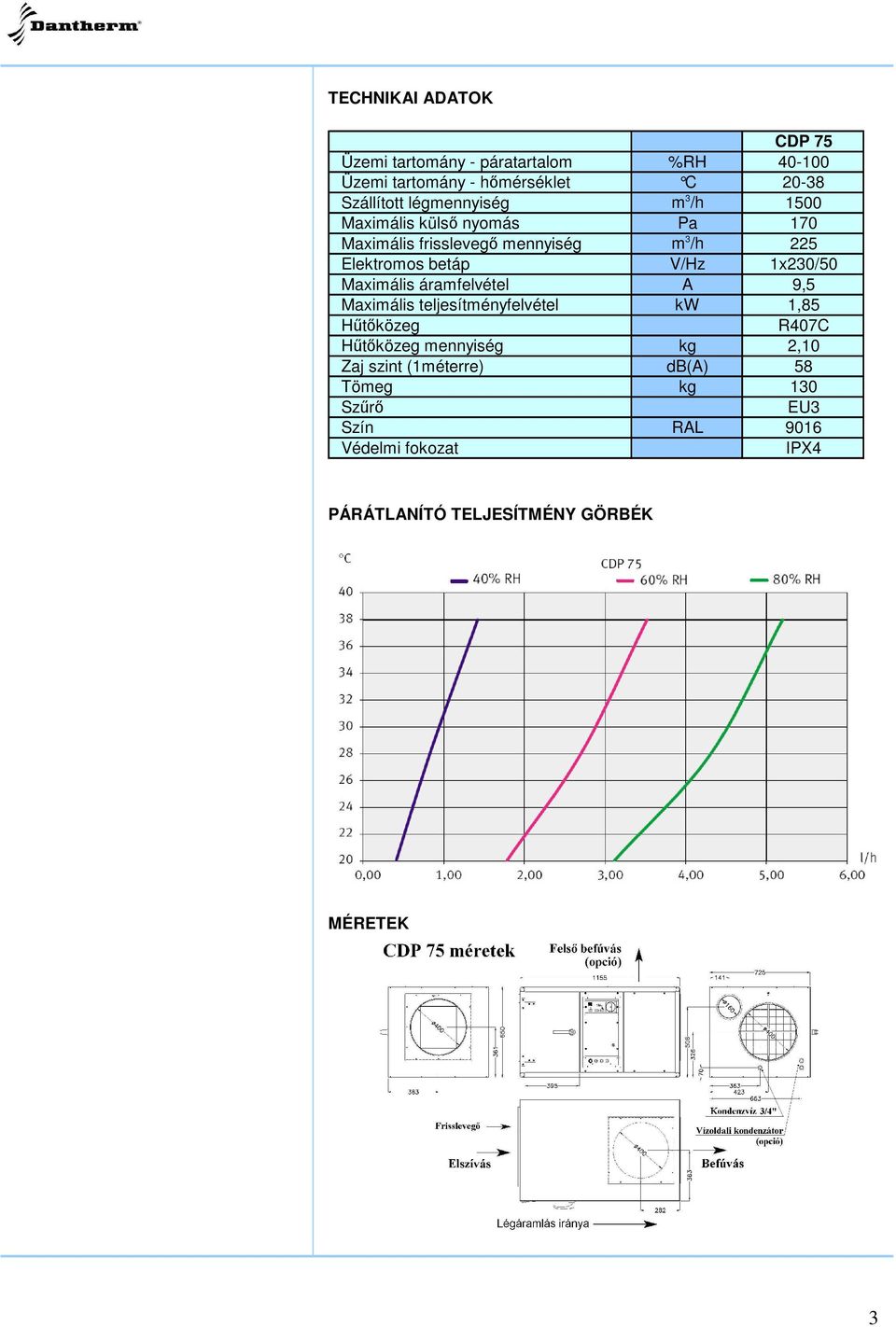

3 TECHNIKAI ADATOK CDP 75 Üzemi tartomány - páratartalom %RH Üzemi tartomány - hmérséklet C Szállított légmennyiség m 3 /h 1500 Maximális küls nyomás Pa 170 Maximális frissleveg mennyiség m 3 /h 225 Elektromos betáp V/Hz 1x230/50 Maximális áramfelvétel A 9,5 Maximális teljesítményfelvétel kw 1,85 Htközeg R407C Htközeg mennyiség kg 2,10 Zaj szint (1méterre) db(a) 58 Tömeg kg 130 Szr EU3 Szín RAL 9016 Védelmi fokozat IPX4 PÁRÁTLANÍTÓ TELJESÍTMÉNY GÖRBÉK MÉRETEK 3

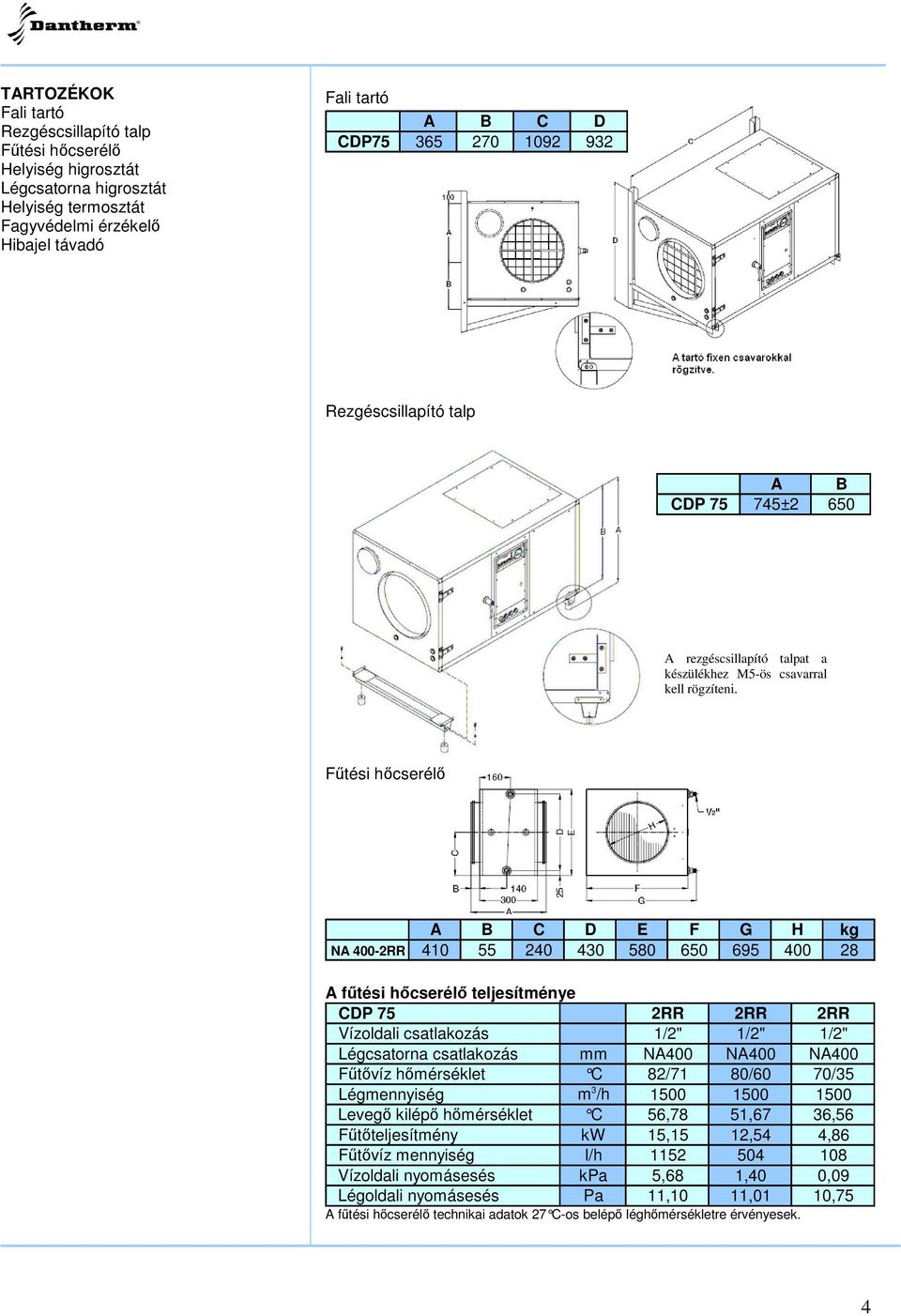

4 TARTOZÉKOK Fali tartó Helyiség higrosztát Légcsatorna higrosztát Helyiség termosztát Fagyvédelmi érzékel Hibajel távadó Fali tartó A B C D CDP A B CDP ±2 650 A rezgéscsillapító talpat a készülékhez M5-ös csavarral kell rögzíteni. A B C D E F G H kg NA 400-2RR A ftési hcserél teljesítménye CDP 75 2RR 2RR 2RR Vízoldali csatlakozás 1/2" 1/2" 1/2" Légcsatorna csatlakozás mm NA400 NA400 NA400 Ftvíz hmérséklet C 82/71 80/60 70/35 Légmennyiség m 3 /h Leveg kilép hmérséklet C 56,78 51,67 36,56 Ftteljesítmény kw 15,15 12,54 4,86 Ftvíz mennyiség l/h Vízoldali nyomásesés kpa 5,68 1,40 0,09 Légoldali nyomásesés Pa 11,10 11,01 10,75 A ftési hcserél technikai adatok 27 C-os belép léghmérsékletre érvényesek. 4

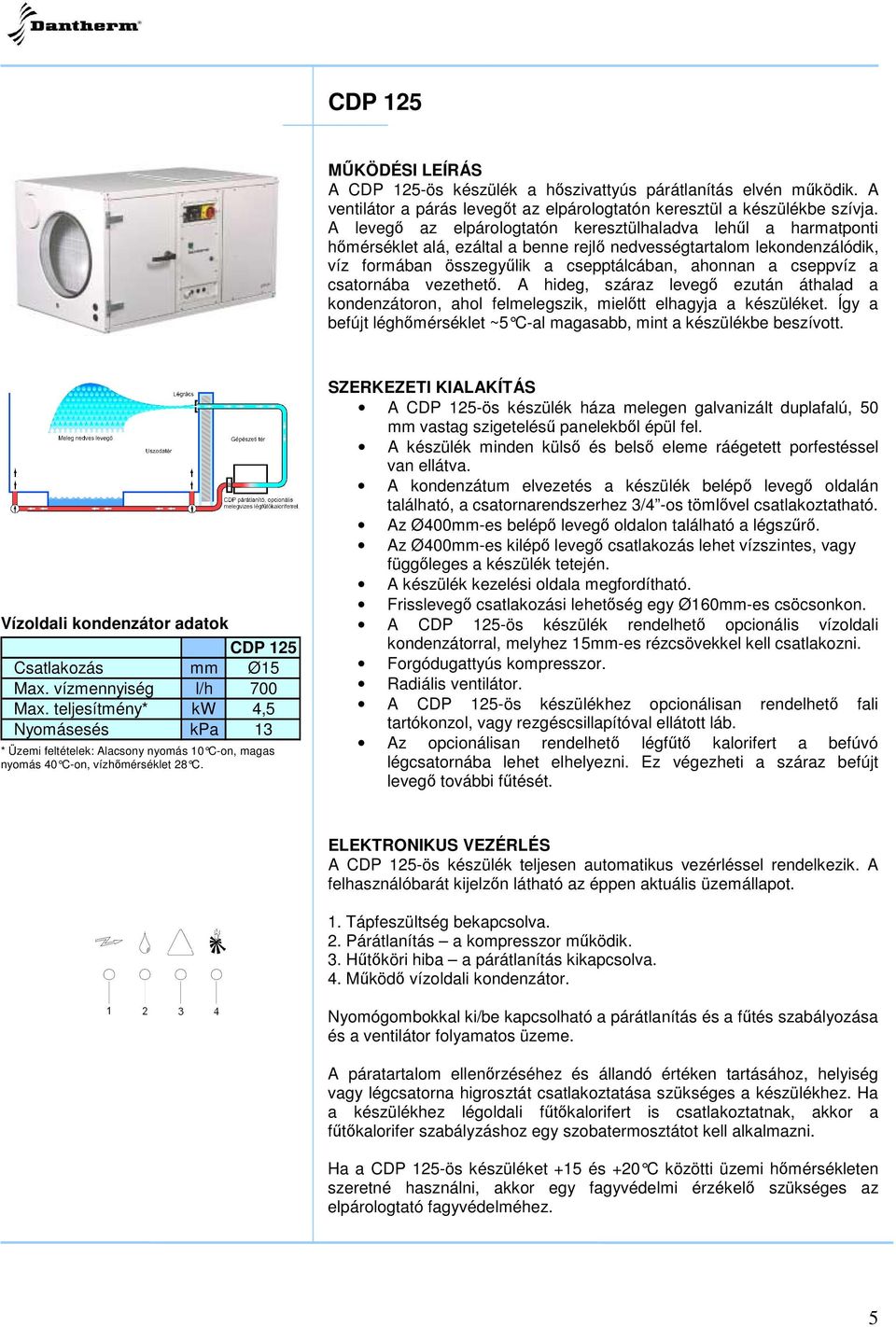

5 CDP 125 MKÖDÉSI LEÍRÁS A CDP 125-ös készülék a hszivattyús párátlanítás elvén mködik. A ventilátor a párás levegt az elpárologtatón keresztül a készülékbe szívja. A leveg az elpárologtatón keresztülhaladva lehl a harmatponti hmérséklet alá, ezáltal a benne rejl nedvességtartalom lekondenzálódik, víz formában összegylik a csepptálcában, ahonnan a cseppvíz a csatornába vezethet. A hideg, száraz leveg ezután áthalad a kondenzátoron, ahol felmelegszik, mieltt elhagyja a készüléket. Így a befújt léghmérséklet ~5 C-al magasabb, mint a készülékbe beszívott. Vízoldali kondenzátor adatok CDP 125 Csatlakozás mm Ø15 Max. vízmennyiség l/h 700 Max. teljesítmény* kw 4,5 Nyomásesés kpa 13 * Üzemi feltételek: Alacsony nyomás 10 C-on, magas nyomás 40 C-on, vízhmérséklet 28 C. SZERKEZETI KIALAKÍTÁS A CDP 125-ös készülék háza melegen galvanizált duplafalú, 50 mm vastag szigetelés panelekbl épül fel. A készülék minden küls és bels eleme ráégetett porfestéssel van ellátva. A kondenzátum elvezetés a készülék belép leveg oldalán található, a csatornarendszerhez 3/4 -os tömlvel csatlakoztatható. Az Ø400mm-es belép leveg oldalon található a légszr. Az Ø400mm-es kilép leveg csatlakozás lehet vízszintes, vagy függleges a készülék tetején. A készülék kezelési oldala megfordítható. Frissleveg csatlakozási lehetség egy Ø160mm-es csöcsonkon. A CDP 125-ös készülék rendelhet opcionális vízoldali kondenzátorral, melyhez 15mm-es rézcsövekkel kell csatlakozni. Forgódugattyús kompresszor. Radiális ventilátor. A CDP 125-ös készülékhez opcionálisan rendelhet fali tartókonzol, vagy rezgéscsillapítóval ellátott láb. Az opcionálisan rendelhet légft kalorifert a befúvó légcsatornába lehet elhelyezni. Ez végezheti a száraz befújt leveg további ftését. ELEKTRONIKUS VEZÉRLÉS A CDP 125-ös készülék teljesen automatikus vezérléssel rendelkezik. A felhasználóbarát kijelzn látható az éppen aktuális üzemállapot. 1. Tápfeszültség bekapcsolva. 2. Párátlanítás a kompresszor mködik. 3. Htköri hiba a párátlanítás kikapcsolva. 4. Mköd vízoldali kondenzátor. Nyomógombokkal ki/be kapcsolható a párátlanítás és a ftés szabályozása és a ventilátor folyamatos üzeme. A páratartalom ellenrzéséhez és állandó értéken tartásához, helyiség vagy légcsatorna higrosztát csatlakoztatása szükséges a készülékhez. Ha a készülékhez légoldali ftkalorifert is csatlakoztatnak, akkor a ftkalorifer szabályzáshoz egy szobatermosztátot kell alkalmazni. Ha a CDP 125-ös készüléket +15 és +20 C közötti üzemi hmérsékleten szeretné használni, akkor egy fagyvédelmi érzékel szükséges az elpárologtató fagyvédelméhez. 5

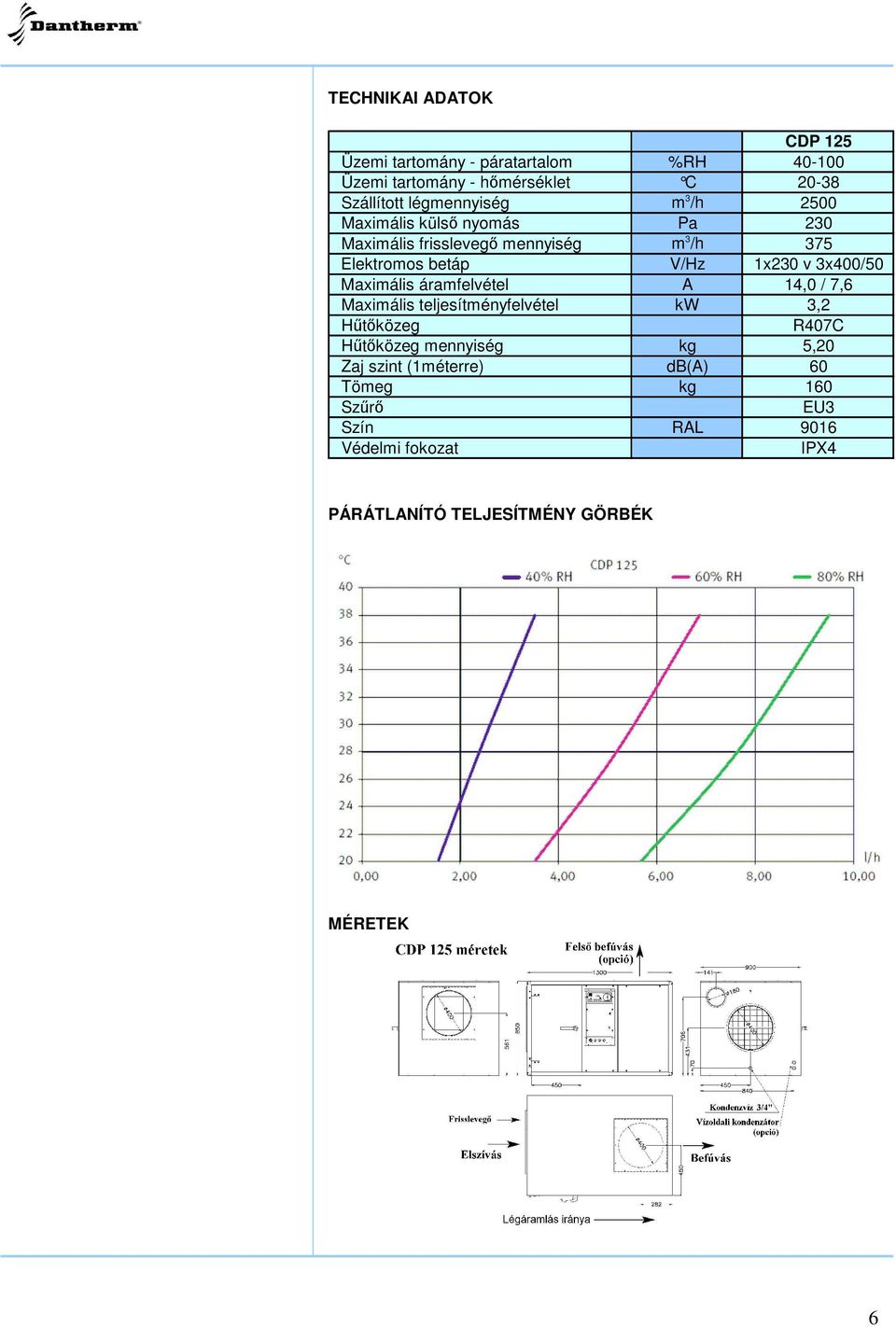

6 TECHNIKAI ADATOK CDP 125 Üzemi tartomány - páratartalom %RH Üzemi tartomány - hmérséklet C Szállított légmennyiség m 3 /h 2500 Maximális küls nyomás Pa 230 Maximális frissleveg mennyiség m 3 /h 375 Elektromos betáp V/Hz 1x230 v 3x400/50 Maximális áramfelvétel A 14,0 / 7,6 Maximális teljesítményfelvétel kw 3,2 Htközeg R407C Htközeg mennyiség kg 5,20 Zaj szint (1méterre) db(a) 60 Tömeg kg 160 Szr EU3 Szín RAL 9016 Védelmi fokozat IPX4 PÁRÁTLANÍTÓ TELJESÍTMÉNY GÖRBÉK MÉRETEK 6

7 TARTOZÉKOK Fali tartó Helyiség higrosztát Légcsatorna higrosztát Helyiség termosztát Fagyvédelmi érzékel Hibajel távadó Fali tartó A B C D CDP A B CDP ±2 850 A rezgéscsillapító talpat a készülékhez M5-ös csavarral kell rögzíteni. A B C D E F G H kg NA 400-2RR A ftési hcserél teljesítménye CDP 125 2RR 2RR 2RR Vízoldali csatlakozás 1/2" 1/2" 1/2" Légcsatorna csatlakozás mm NA400 NA400 NA400 Ftvíz hmérséklet C 82/71 80/60 70/35 Légmennyiség m 3 /h Leveg kilép hmérséklet C 51,58 47,11 34,42 Ftteljesítmény kw 20,84 17,05 6,29 Ftvíz mennyiség l/h Vízoldali nyomásesés kpa 10,09 2,44 0,15 Légoldali nyomásesés Pa 28,63 28,42 27,84 A ftési hcserél technikai adatok 27 C-os belép léghmérsékletre érvényesek. 7

8 CDP 165 MKÖDÉSI LEÍRÁS A CDP 165-ös készülék a hszivattyús párátlanítás elvén mködik. A ventilátor a párás levegt az elpárologtatón keresztül a készülékbe szívja. A leveg az elpárologtatón keresztülhaladva lehl a harmatponti hmérséklet alá, ezáltal a benne rejl nedvességtartalom lekondenzálódik, víz formában összegylik a csepptálcában, ahonnan a cseppvíz a csatornába vezethet. A hideg, száraz leveg ezután áthalad a kondenzátoron, ahol felmelegszik, mieltt elhagyja a készüléket. Így a befújt léghmérséklet ~5 C-al magasabb, mint a készülékbe beszívott. Vízoldali kondenzátor adatok CDP 165 Csatlakozás mm Ø15 Max. vízmennyiség l/h 800 Max. teljesítmény* kw 5,5 Nyomásesés kpa 16 * Üzemi feltételek: Alacsony nyomás 10 C-on, magas nyomás 40 C-on, vízhmérséklet 28 C. SZERKEZETI KIALAKÍTÁS A CDP 165-ös készülék háza melegen galvanizált duplafalú, 50 mm vastag szigetelés panelekbl épül fel. A készülék minden küls és bels eleme ráégetett porfestéssel van ellátva. A kondenzátum elvezetés a készülék belép leveg oldalán található, a csatornarendszerhez 3/4 -os tömlvel csatlakoztatható. Az Ø500mm-es belép leveg oldalon található a légszr. Az Ø500mm-es kilép leveg csatlakozás lehet vízszintes, vagy függleges a készülék tetején. A készülék kezelési oldala megfordítható. Frissleveg csatlakozási lehetség egy Ø160mm-es csöcsonkon. A CDP 165-ös készülék rendelhet opcionális vízoldali kondenzátorral, melyhez 15mm-es rézcsövekkel kell csatlakozni. Forgódugattyús kompresszor. Radiális ventilátor. A CDP 165-ös készülékhez opcionálisan rendelhet rezgéscsillapítóval ellátott láb. Az opcionálisan rendelhet légft kalorifert a befúvó légcsatornába lehet elhelyezni. Ez végezheti a száraz befújt leveg további ftését. ELEKTRONIKUS VEZÉRLÉS A CDP 165-ös készülék teljesen automatikus vezérléssel rendelkezik. A felhasználóbarát kijelzn látható az éppen aktuális üzemállapot. 1. Tápfeszültség bekapcsolva. 2. Párátlanítás a kompresszor mködik. 3. Htköri hiba a párátlanítás kikapcsolva. 4. Mköd vízoldali kondenzátor. Nyomógombokkal ki/be kapcsolható a párátlanítás és a ftés szabályozása és a ventilátor folyamatos üzeme. A páratartalom ellenrzéséhez és állandó értéken tartásához, helyiség vagy légcsatorna higrosztát csatlakoztatása szükséges a készülékhez. Ha a készülékhez légoldali ftkalorifert is csatlakoztatnak, akkor a ftkalorifer szabályzáshoz egy szobatermosztátot kell alkalmazni. Ha a CDP 165-ös készüléket +15 és +20 C közötti üzemi hmérsékleten szeretné használni, akkor egy fagyvédelmi érzékel szükséges az elpárologtató fagyvédelméhez. 8

9 TECHNIKAI ADATOK CDP 165 Üzemi tartomány - páratartalom %RH Üzemi tartomány - hmérséklet C Szállított légmennyiség m 3 /h 3600 Maximális küls nyomás Pa 240 Maximális frissleveg mennyiség m 3 /h 540 Elektromos betáp V/Hz 3x400/50 Maximális áramfelvétel A 11,5 Maximális teljesítményfelvétel kw 4,3 Htközeg R407C Htközeg mennyiség kg 6,80 Zaj szint (1méterre) db(a) 63 Tömeg kg 190 Szr EU3 Szín RAL 9016 Védelmi fokozat IPX4 PÁRÁTLANÍTÓ TELJESÍTMÉNY GÖRBÉK MÉRETEK 9

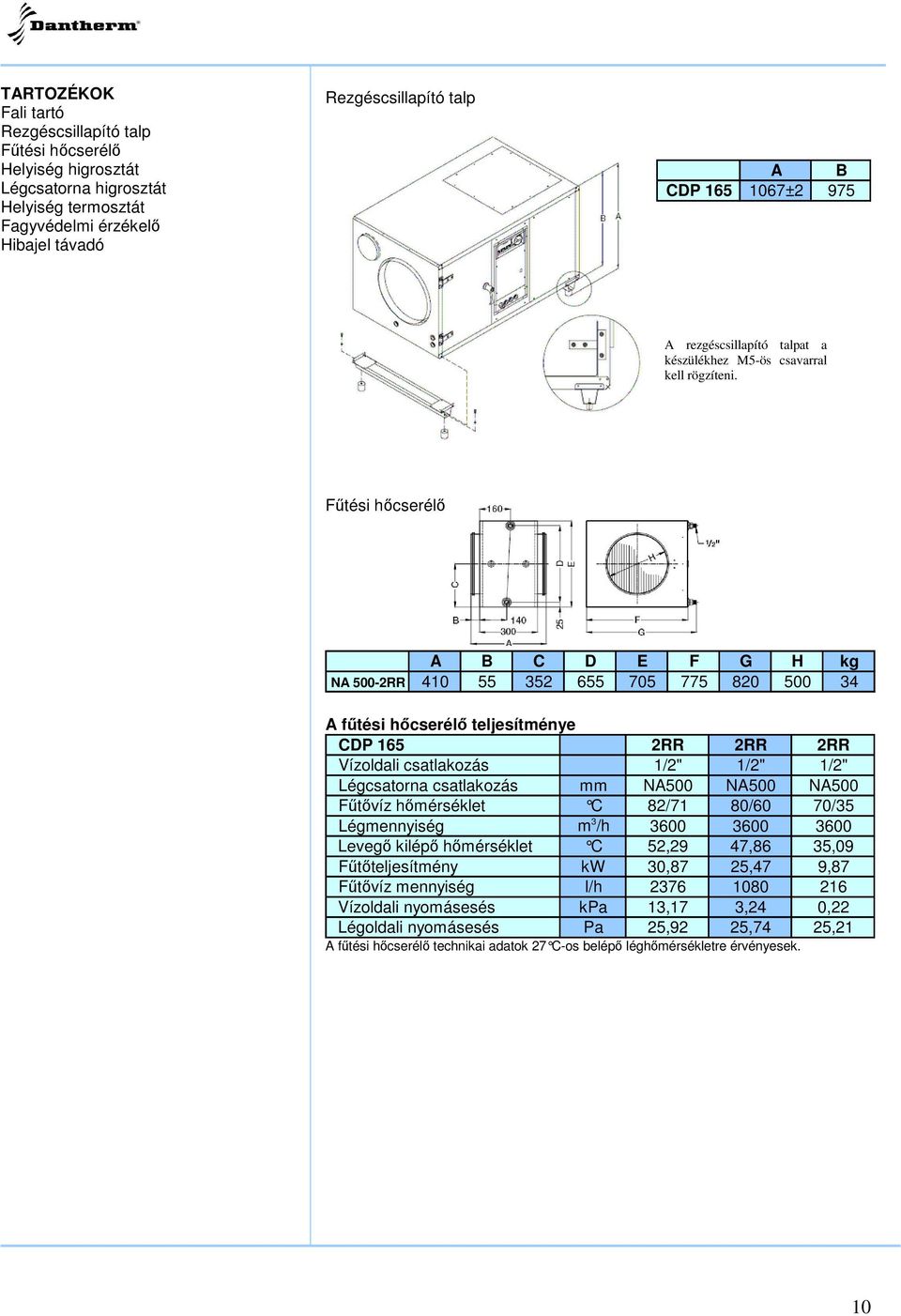

10 TARTOZÉKOK Fali tartó Helyiség higrosztát Légcsatorna higrosztát Helyiség termosztát Fagyvédelmi érzékel Hibajel távadó A B CDP ±2 975 A rezgéscsillapító talpat a készülékhez M5-ös csavarral kell rögzíteni. A B C D E F G H kg NA 500-2RR A ftési hcserél teljesítménye CDP 165 2RR 2RR 2RR Vízoldali csatlakozás 1/2" 1/2" 1/2" Légcsatorna csatlakozás mm NA500 NA500 NA500 Ftvíz hmérséklet C 82/71 80/60 70/35 Légmennyiség m 3 /h Leveg kilép hmérséklet C 52,29 47,86 35,09 Ftteljesítmény kw 30,87 25,47 9,87 Ftvíz mennyiség l/h Vízoldali nyomásesés kpa 13,17 3,24 0,22 Légoldali nyomásesés Pa 25,92 25,74 25,21 A ftési hcserél technikai adatok 27 C-os belép léghmérsékletre érvényesek. 10
