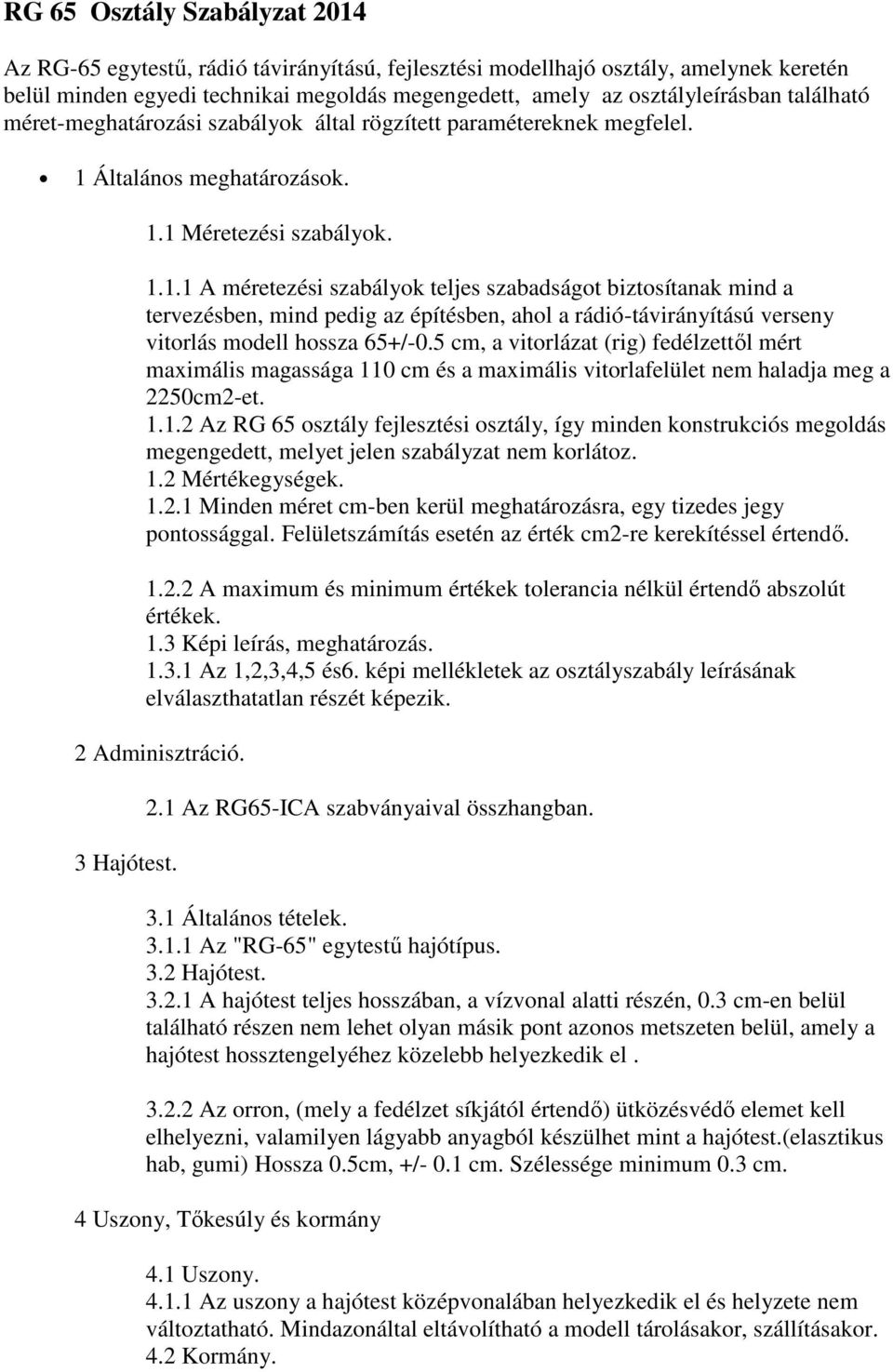

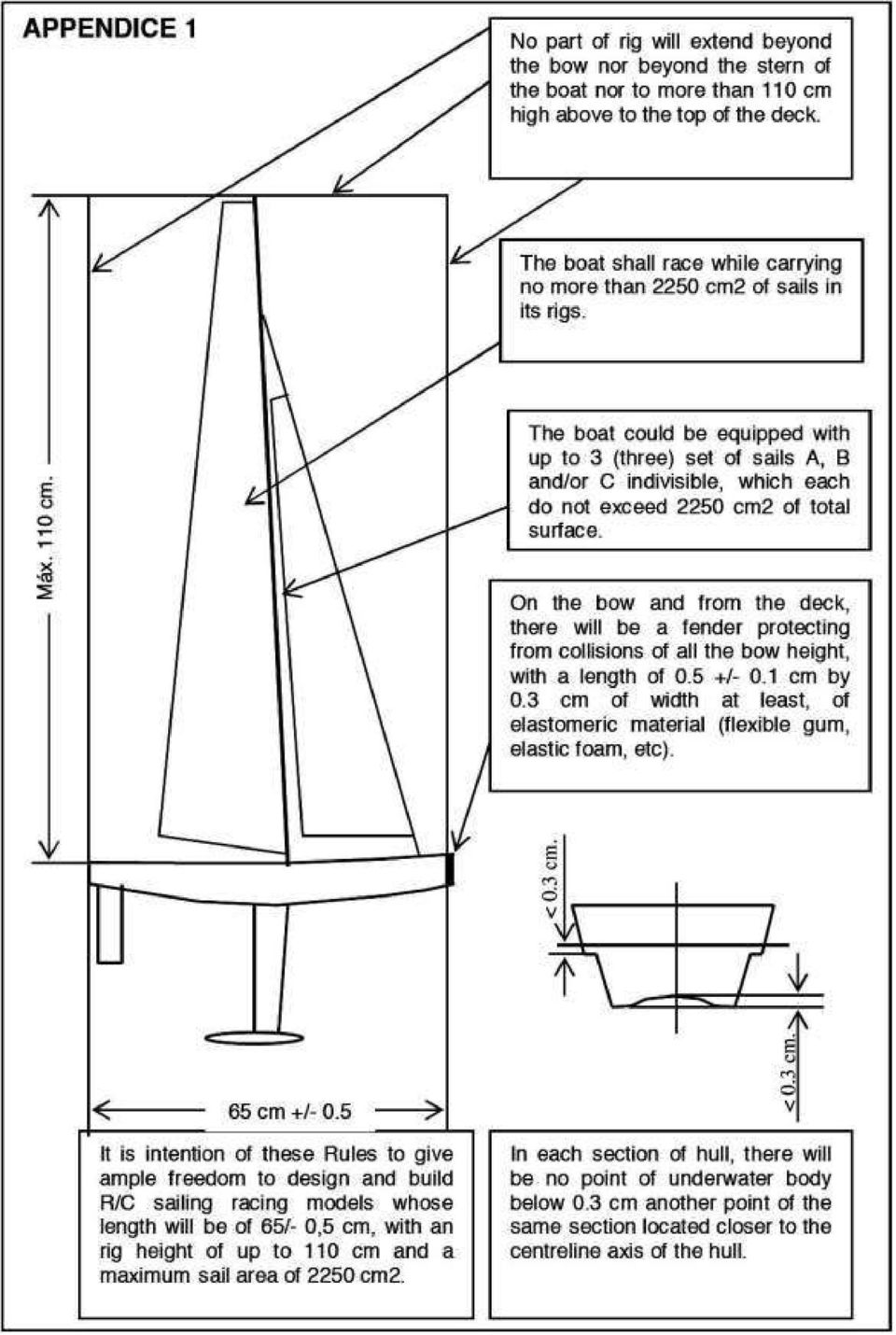

1 RG 65 Osztály Szabályzat 2014 Az RG-65 egytestű, rádió távirányítású, fejlesztési modellhajó osztály, amelynek keretén belül minden egyedi technikai megoldás megengedett, amely az osztályleírásban található méret-meghatározási szabályok által rögzített paramétereknek megfelel. 1 Általános meghatározások. 1.1 Méretezési szabályok A méretezési szabályok teljes szabadságot biztosítanak mind a tervezésben, mind pedig az építésben, ahol a rádió-távirányítású verseny vitorlás modell hossza 65+/-0.5 cm, a vitorlázat (rig) fedélzettől mért maximális magassága 110 cm és a maximális vitorlafelület nem haladja meg a 2250cm2-et Az RG 65 osztály fejlesztési osztály, így minden konstrukciós megoldás megengedett, melyet jelen szabályzat nem korlátoz. 1.2 Mértékegységek Minden méret cm-ben kerül meghatározásra, egy tizedes jegy pontossággal. Felületszámítás esetén az érték cm2-re kerekítéssel értendő A maximum és minimum értékek tolerancia nélkül értendő abszolút értékek. 1.3 Képi leírás, meghatározás Az 1,2,3,4,5 és6. képi mellékletek az osztályszabály leírásának elválaszthatatlan részét képezik. 2 Adminisztráció. 3 Hajótest. 2.1 Az RG65-ICA szabványaival összhangban. 3.1 Általános tételek Az "RG-65" egytestű hajótípus. 3.2 Hajótest A hajótest teljes hosszában, a vízvonal alatti részén, 0.3 cm-en belül található részen nem lehet olyan másik pont azonos metszeten belül, amely a hajótest hossztengelyéhez közelebb helyezkedik el Az orron, (mely a fedélzet síkjától értendő) ütközésvédő elemet kell elhelyezni, valamilyen lágyabb anyagból készülhet mint a hajótest.(elasztikus hab, gumi) Hossza 0.5cm, +/- 0.1 cm. Szélessége minimum 0.3 cm. 4 Uszony, Tőkesúly és kormány 4.1 Uszony Az uszony a hajótest középvonalában helyezkedik el és helyzete nem változtatható. Mindazonáltal eltávolítható a modell tárolásakor, szállításakor. 4.2 Kormány.

Általános meghatározások. 1.1 Méretezési szabályok. 1.1.1 A méretezési szabályok teljes szabadságot biztosítanak mind a tervezésben, mind pedig az építésben, ahol a rádió-távirányítású verseny vitorlás modell hossza 65+/-0.

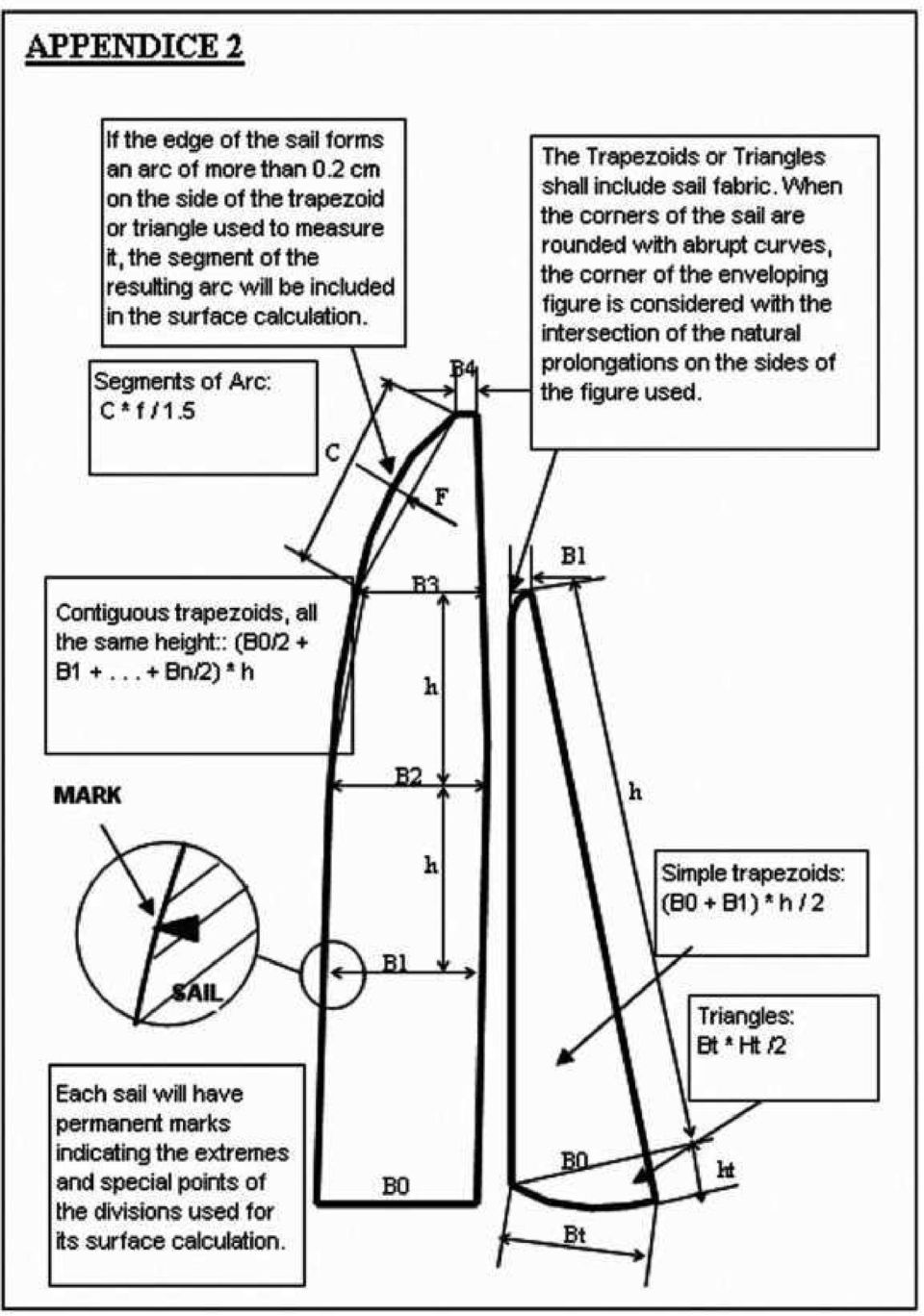

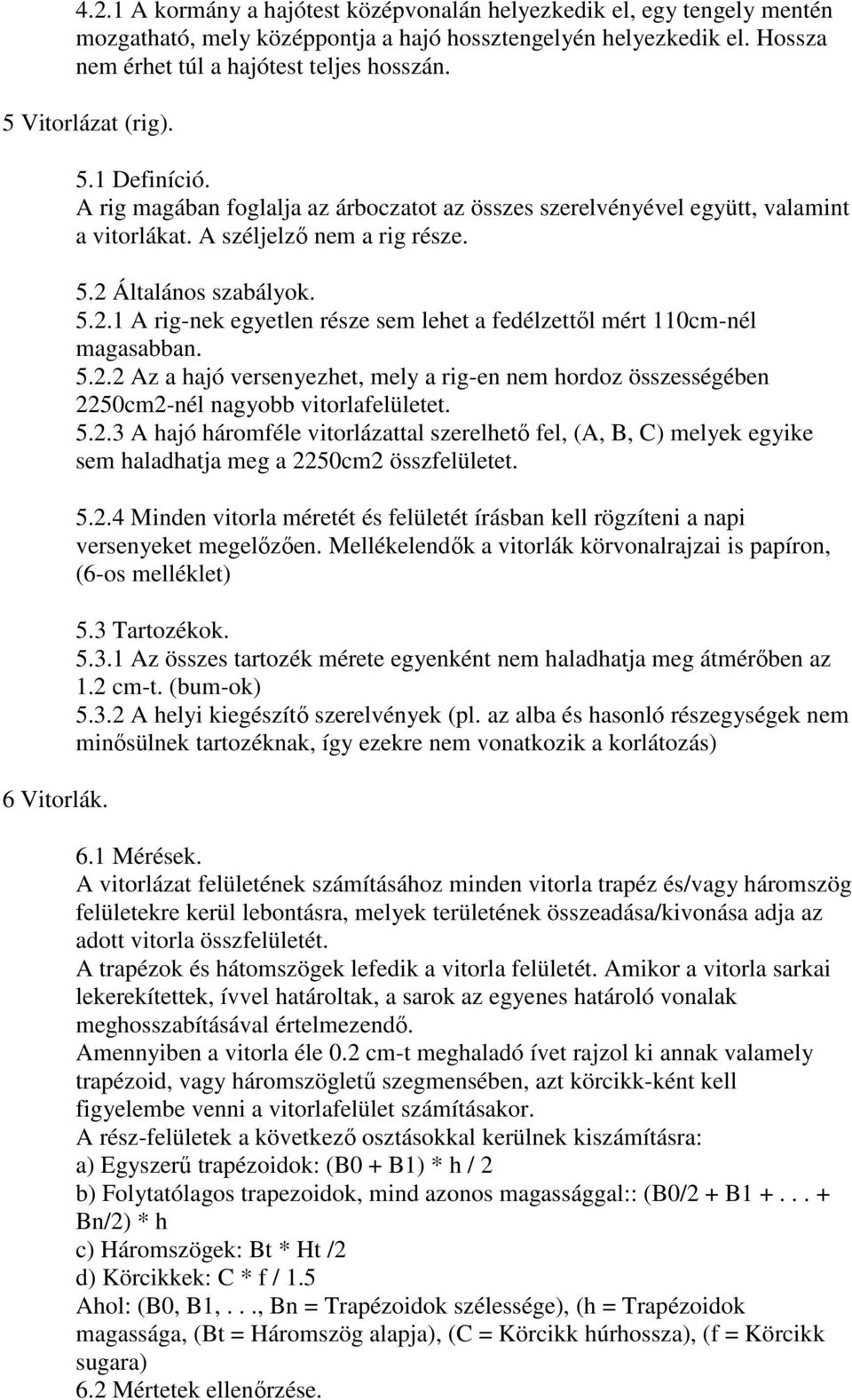

2 4.2.1 A kormány a hajótest középvonalán helyezkedik el, egy tengely mentén mozgatható, mely középpontja a hajó hossztengelyén helyezkedik el. Hossza nem érhet túl a hajótest teljes hosszán. 5 Vitorlázat (rig). 6 Vitorlák. 5.1 Definíció. A rig magában foglalja az árboczatot az összes szerelvényével együtt, valamint a vitorlákat. A széljelző nem a rig része. 5.2 Általános szabályok A rig-nek egyetlen része sem lehet a fedélzettől mért 110cm-nél magasabban Az a hajó versenyezhet, mely a rig-en nem hordoz összességében 2250cm2-nél nagyobb vitorlafelületet A hajó háromféle vitorlázattal szerelhető fel, (A, B, C) melyek egyike sem haladhatja meg a 2250cm2 összfelületet Minden vitorla méretét és felületét írásban kell rögzíteni a napi versenyeket megelőzően. Mellékelendők a vitorlák körvonalrajzai is papíron, (6-os melléklet) 5.3 Tartozékok Az összes tartozék mérete egyenként nem haladhatja meg átmérőben az 1.2 cm-t. (bum-ok) A helyi kiegészítő szerelvények (pl. az alba és hasonló részegységek nem minősülnek tartozéknak, így ezekre nem vonatkozik a korlátozás) 6.1 Mérések. A vitorlázat felületének számításához minden vitorla trapéz és/vagy háromszög felületekre kerül lebontásra, melyek területének összeadása/kivonása adja az adott vitorla összfelületét. A trapézok és hátomszögek lefedik a vitorla felületét. Amikor a vitorla sarkai lekerekítettek, ívvel határoltak, a sarok az egyenes határoló vonalak meghosszabításával értelmezendő. Amennyiben a vitorla éle 0.2 cm-t meghaladó ívet rajzol ki annak valamely trapézoid, vagy háromszögletű szegmensében, azt körcikk-ként kell figyelembe venni a vitorlafelület számításakor. A rész-felületek a következő osztásokkal kerülnek kiszámításra: a) Egyszerű trapézoidok: (B0 + B1) * h / 2 b) Folytatólagos trapezoidok, mind azonos magassággal:: (B0/2 + B Bn/2) * h c) Háromszögek: Bt * Ht /2 d) Körcikkek: C * f / 1.5 Ahol: (B0, B1,..., Bn = Trapézoidok szélessége), (h = Trapézoidok magassága, (Bt = Háromszög alapja), (C = Körcikk húrhossza), (f = Körcikk sugara) 6.2 Mértetek ellenőrzése.

Általános szabályok. 5.2.1 A rig-nek egyetlen része sem lehet a fedélzettől mért 110cm-nél magasabban. 5.2.2 Az a hajó versenyezhet, mely a rig-en nem hordoz összességében 2250cm2-nél nagyobb vitorlafelületet.

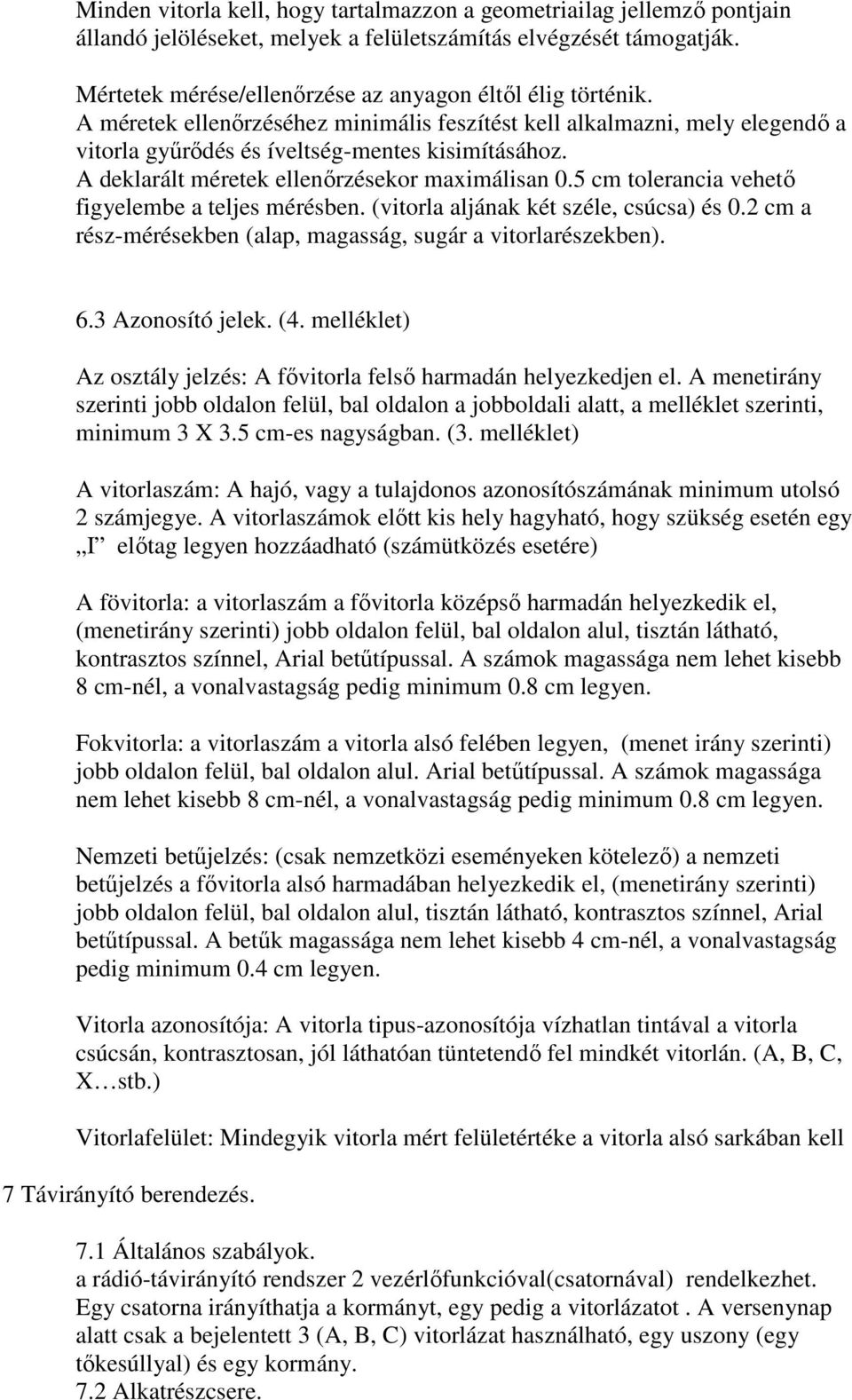

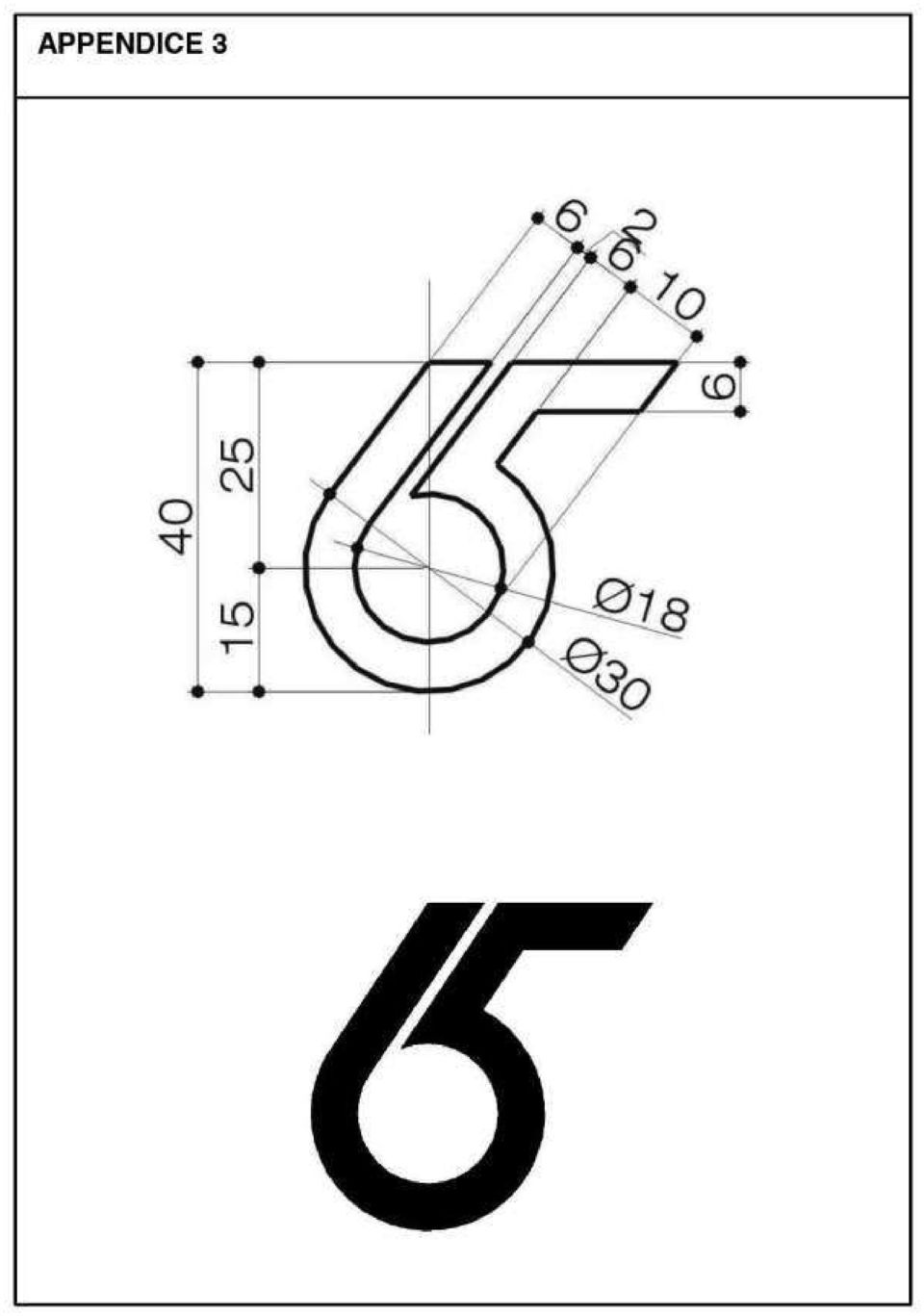

3 Minden vitorla kell, hogy tartalmazzon a geometriailag jellemző pontjain állandó jelöléseket, melyek a felületszámítás elvégzését támogatják. Mértetek mérése/ellenőrzése az anyagon éltől élig történik. A méretek ellenőrzéséhez minimális feszítést kell alkalmazni, mely elegendő a vitorla gyűrődés és íveltség-mentes kisimításához. A deklarált méretek ellenőrzésekor maximálisan 0.5 cm tolerancia vehető figyelembe a teljes mérésben. (vitorla aljának két széle, csúcsa) és 0.2 cm a rész-mérésekben (alap, magasság, sugár a vitorlarészekben). 6.3 Azonosító jelek. (4. melléklet) Az osztály jelzés: A fővitorla felső harmadán helyezkedjen el. A menetirány szerinti jobb oldalon felül, bal oldalon a jobboldali alatt, a melléklet szerinti, minimum 3 X 3.5 cm-es nagyságban. (3. melléklet) A vitorlaszám: A hajó, vagy a tulajdonos azonosítószámának minimum utolsó 2 számjegye. A vitorlaszámok előtt kis hely hagyható, hogy szükség esetén egy I előtag legyen hozzáadható (számütközés esetére) A fövitorla: a vitorlaszám a fővitorla középső harmadán helyezkedik el, (menetirány szerinti) jobb oldalon felül, bal oldalon alul, tisztán látható, kontrasztos színnel, Arial betűtípussal. A számok magassága nem lehet kisebb 8 cm-nél, a vonalvastagság pedig minimum 0.8 cm legyen. Fokvitorla: a vitorlaszám a vitorla alsó felében legyen, (menet irány szerinti) jobb oldalon felül, bal oldalon alul. Arial betűtípussal. A számok magassága nem lehet kisebb 8 cm-nél, a vonalvastagság pedig minimum 0.8 cm legyen. Nemzeti betűjelzés: (csak nemzetközi eseményeken kötelező) a nemzeti betűjelzés a fővitorla alsó harmadában helyezkedik el, (menetirány szerinti) jobb oldalon felül, bal oldalon alul, tisztán látható, kontrasztos színnel, Arial betűtípussal. A betűk magassága nem lehet kisebb 4 cm-nél, a vonalvastagság pedig minimum 0.4 cm legyen. Vitorla azonosítója: A vitorla tipus-azonosítója vízhatlan tintával a vitorla csúcsán, kontrasztosan, jól láthatóan tüntetendő fel mindkét vitorlán. (A, B, C, X stb.) Vitorlafelület: Mindegyik vitorla mért felületértéke a vitorla alsó sarkában kell 7 Távirányító berendezés. 7.1 Általános szabályok. a rádió-távirányító rendszer 2 vezérlőfunkcióval(csatornával) rendelkezhet. Egy csatorna irányíthatja a kormányt, egy pedig a vitorlázatot. A versenynap alatt csak a bejelentett 3 (A, B, C) vitorlázat használható, egy uszony (egy tőkesúllyal) és egy kormány. 7.2 Alkatrészcsere.

A deklarált méretek ellenőrzésekor maximálisan 0.5 cm tolerancia vehető figyelembe a teljes mérésben. (vitorla aljának két széle, csúcsa) és 0.

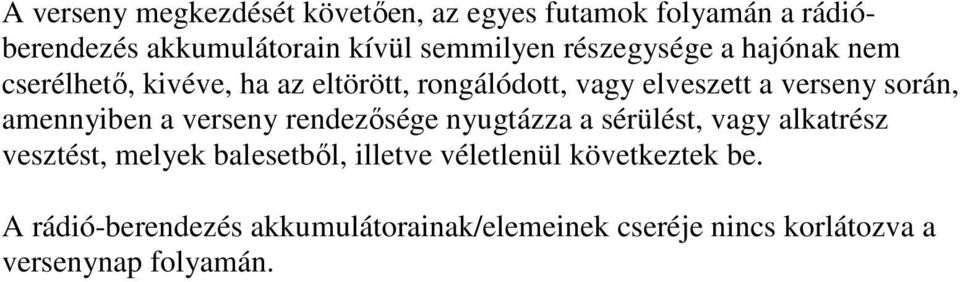

4 A verseny megkezdését követően, az egyes futamok folyamán a rádióberendezés akkumulátorain kívül semmilyen részegysége a hajónak nem cserélhető, kivéve, ha az eltörött, rongálódott, vagy elveszett a verseny során, amennyiben a verseny rendezősége nyugtázza a sérülést, vagy alkatrész vesztést, melyek balesetből, illetve véletlenül következtek be. A rádió-berendezés akkumulátorainak/elemeinek cseréje nincs korlátozva a versenynap folyamán.

amennyiben a verseny rendezősége nyugtázza a sérülést, vagy alkatrész vesztést, melyek balesetből, illetve

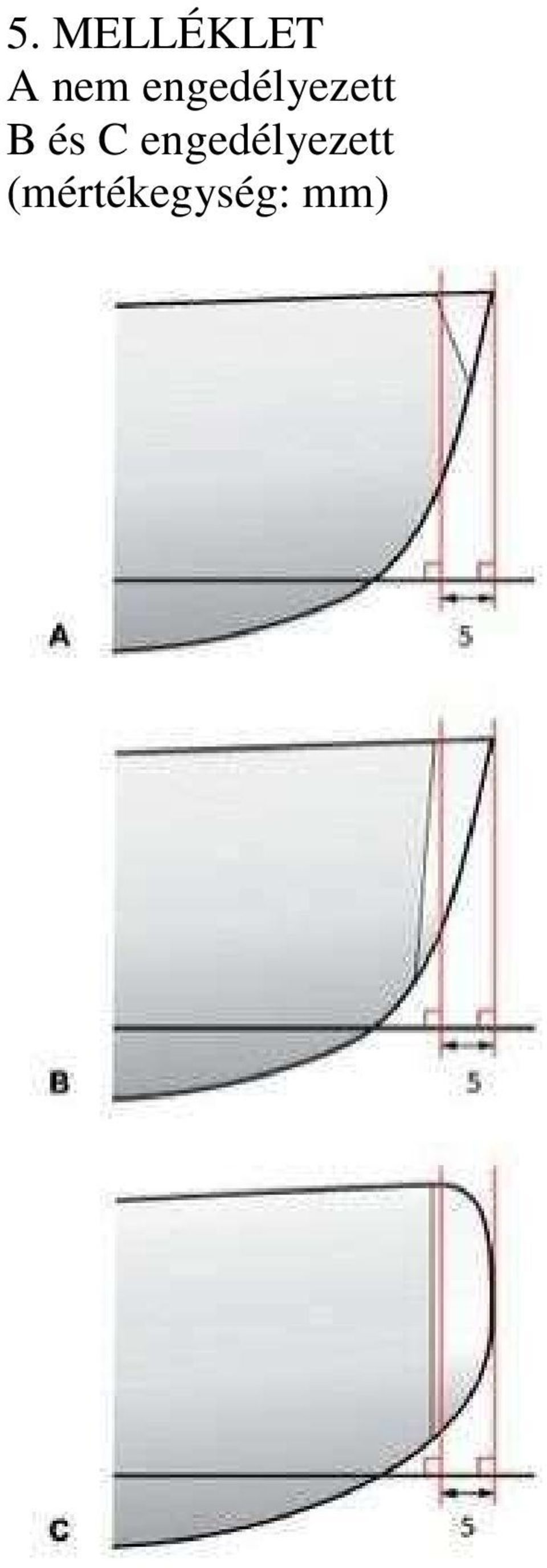

9 5. MELLÉKLET A nem engedélyezett B és C engedélyezett (mértékegység: mm)

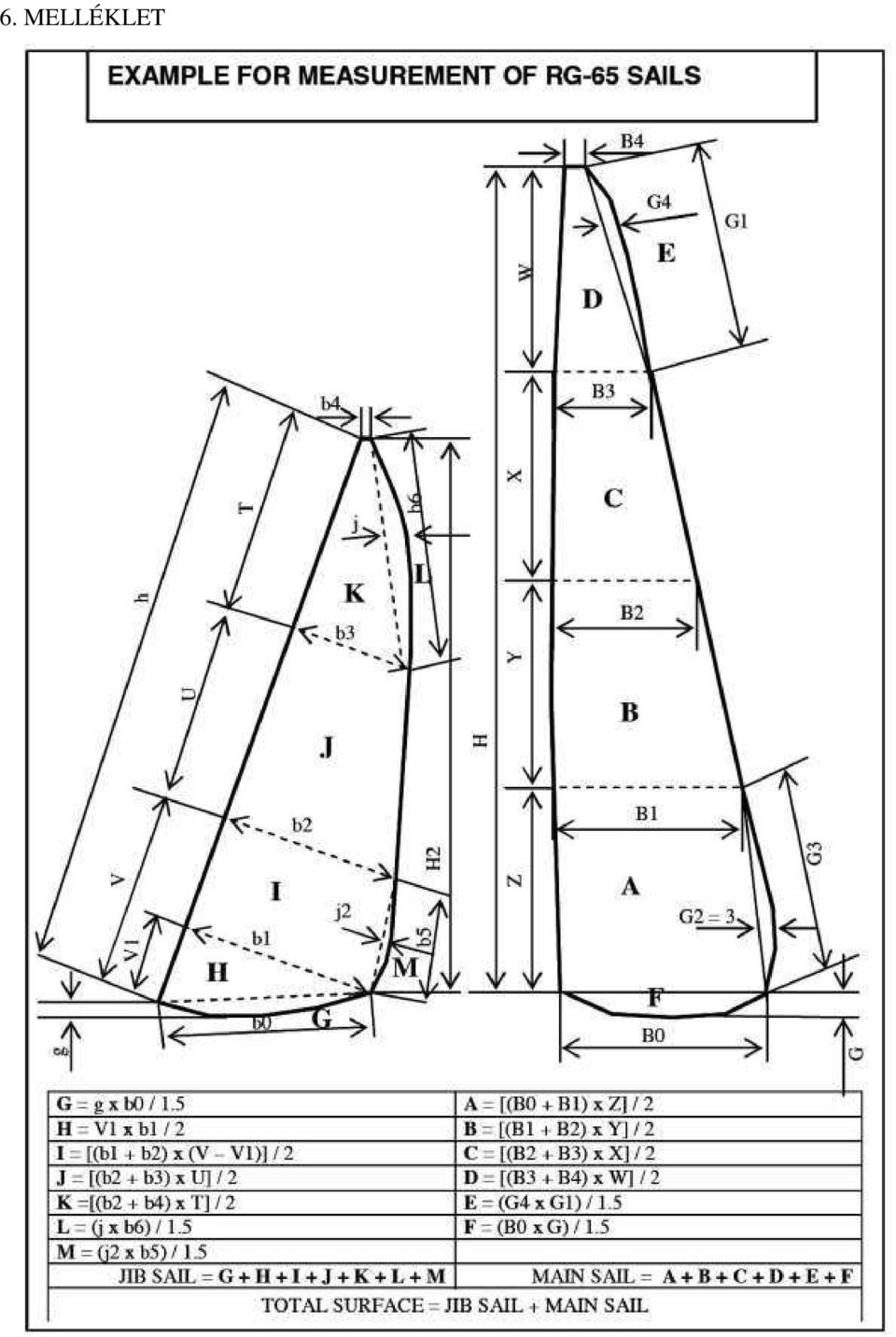

10 6. MELLÉKLET
