1 CSARNOKVÁZ SZERKEZETEK Dr. Kakasy László február 10.

2 monolit vasbeton dominál helyszíni előregyártás üzemi előregyártás kezdete könnyűszerkezetes építési mód kezdete

3 x9 m pillérállású ipari csarnok IPARTERV kötött és határozott méretrend!!! előregyártott elemek: alaptest pillérek főtartó gerendák, szelemenek 9-9 m födémpanel 3 m falpanel 3 m

4 9x9 m váz L szelv.főtartó T szelv.fiókt. Fióktartók vált. magassága adja a lejtést (3%)

5 31. ÁÉV VÁZ ~ x18 m Feszített vasbeton szerkezetek Rövid főtartós csarnokváz TT tetőfödém panellel A szerkezet tömege: kg/m2

6 A fejlett előfeszítési technikával készített szerkezetek előnyei: Tetszőleges hosszúságú elemek (a feszítőpad m hosszú) Méretkötöttségek feloldása Nagy inerciájú gerendák, födémelemek

7 A méretkötösségek feloldásának eredményei: Tipizált keresztmetszetek nincsenek típus elemhosszúságok (oszlopok, gerendák, födémelemek) Tipizált elemkapcsolatok Tipizált szerelvények

8 31. sz. ÁÉV 1967., TT födémpanel hosszúság: max 18 m szélesség: max 2,4 m (1,48...2,38 m)

9 31.sz.ÁÉV 1969., T födémpanel hosszúság: max 24 m Szélesség: 1,5 m

10 PÉLDA 31. ÁÉV előregyártott vasbeton csarnokváz egyedi kialakítására VÁZ: Rövid főtartós (6m), kéthajós (2x15 m) épület, TT tetőpanel Acél segédvázra szerkesztett Shed bevilágítókkal HOMLOKZAT: Álló helyzetű vasbeton szendvicspanel, mosottkavics felülettel

11 1990. után a gazdaságosság kérdése jobban előtérbe került Napjaink előregyártott gerendaváz szerkezete acél trapézlemez födémmel kg/m2 A rövid főtartós szerkesztés itt is előnyös

12 Csak meteorológiai terhelés (nem hasznosított): könnyűszerkezet acél trapézlemez födém, fém fegyverzetű szendvics fesztávolság: cca. 6 m Hasznosított tetők: vasbeton födémpanelek üreges palló, párhuzamos övű TT panel, zsaluzó panel

13 A vasbeton gerendaváz KÖNNYŰ ZÁRÓFÖDÉMEKKEL NAGYOBB PILLÉRRASZTERT is megenged Tartók akár 36 m fesztávolságig akár 18x30, 20x24, 24x30 m raszterháló is lehetséges

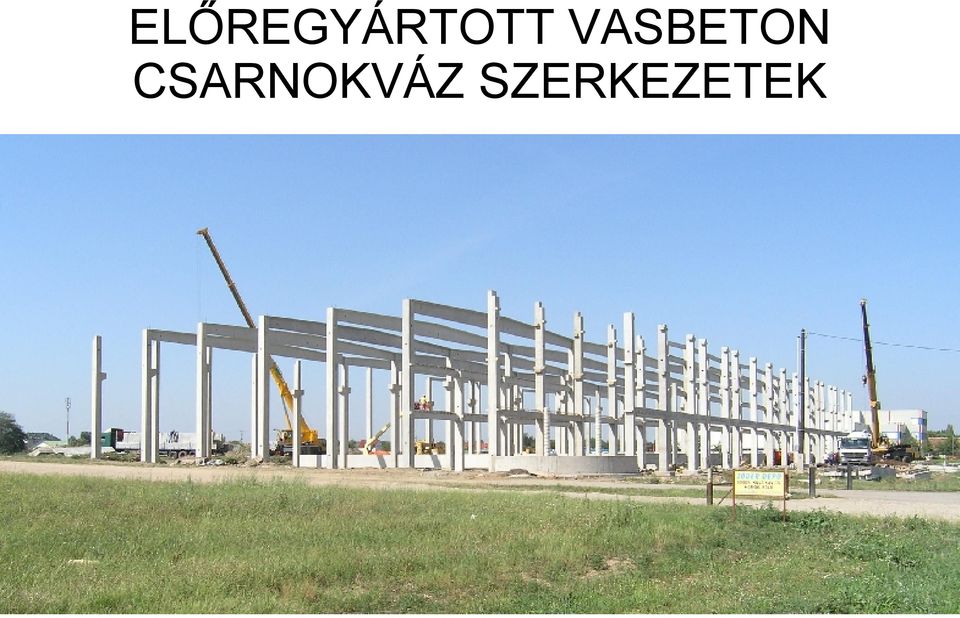

16 hosszú és rövid főtartós elrendezés vasbeton födémmel, egyhajós példák

17 Statikai modell: Kéttámaszú, csuklós kapcsolatú gerendák Befogott pilléreknél merevítő szerkezetek nem mindig szükségesek Tárcsamerev födémek Mindig kell merevítés: daruzott, többszintes váz, ha a földrengésre mértezés szükségét látja

szükségesek Tárcsamerev födémek Mindig kell merevítés:

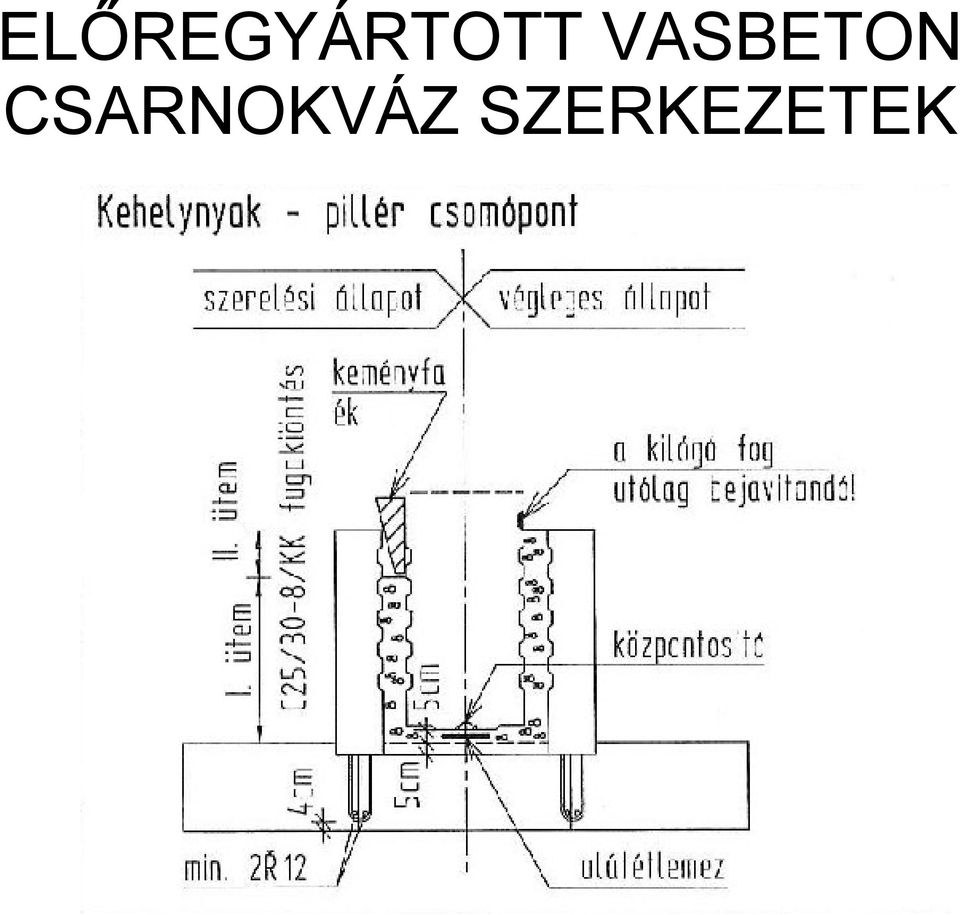

18 Előregyártott vb. kehely Előregyártott vb. kehelynyak

20 Pillér alsó vége fogazott Pillér felső vége a tetőgerendához igazodó Konzolok a gerendák száma és alakja szerintiek (1...4 oldalon) Vasbeton vagy acélkonzol 30/30, 30/40,...30/ /60 cm

22 FÖDÉMGERENDÁK (KÖZBENSŐ FÖDÉMEKHEZ)

25 A KÖZBENSŐ FÖDÉMEK TT panel: nagy terhelésre / nagyobb fesztávolságra / nagy áttörések igénye Üreges födémpalló: közepes terhelésre / nagyobb fesztávolságra / kis áttörések / statikus terhelés Zsaluzó kéregpanel: kisebb fesztávolságok / nagyobb áttörések

26 SZÉLES FÖDÉMÁTTÖRÉSEK LEHETNEK, NAGY TEHERBÍRÁS, ALULBORDÁS

27 Fesztáv: 8 m-ig terhelés függvényében Fesztáv: 22 m-ig terhelés függvényében KESKENY FÖDÉMÁTTÖRÉSEK, ALUL-FELÜL SÍK

28 ZSALUZÓ KÉREGPANEL FELÜLBORDÁS KIVITEL IS VAN Max 8-10 m FESZTÁVRA

29 TETŐFÖDÉM GERENDÁK Főtartók Szelemenek Peremtartók Keresztmetszet alakja, mérete terhelés szerint: Téglalap 15/ /75 cm m terheléstől f. I 30/ /150 cm m terheléstől f. T 40/ /150 cm 36 m-ig terheléstől f.

30 TÁMASZVÉG ELFORDULÁS FELÜLETKIEGYENLÍTÉS MIATT KEMÉNY GUMILEMEZ KARCSÚ GERENDA OLDALIRÁNYÚ MEGTÁMASZTÁSA HELYSZÍNI HEGESZTÉS VAGY KIBETONOZÁS RÉGEN VOLT, MA KERÜLJÜK

31 AZONOS JELLEGŰ KAPCSOLATOK PILLÉR- GERENDA ÉS GERENDA- GERENDA KÖZÖTT

32 NÉHÁNY ÖSSZEÁLLÍTÁSI PÉLDA

33 Egyhajós csarnok m fesztávval Csak szelemenek vannak Pillérek 7 m-ként A végfalon 34 m-es szelemen + acél falváz oszlopok (bővíthetőség igénye)

34 A szelemenek fesztáva változó Szelemen felső síkja 3% lejtésű

35 Acél falvázoszlop a lábazattal. Szelemen és falvázoszlop között csúszó kapcsolat; nem vehet át függőleges terhelést. Végfal és a falváz kibontható a bővítésnél.

36 12x15 m kéthajós, rövid főtartós csarnok példája A tető lejtését a pillérek eltérő magasságával oldották meg.

37 A végfalon rövid peremtartókkal nem bővíthető; a végfali pillérek nem bonthatók ki, mert a tetőt tartják

38 10x20 m három hajós, rövid főtartós csarnok A tető lejtését részben a változó magasságú gerendával, részben az eltérő magasságú pillérekkel oldották meg.

39 A végfalon is 20 m-es szelemenekkel bővíthető Falváz oszlopok csúszó kapcsolattal a szelemennél

40 Hosszmetszet a 10 m-es rövid főtartóval

41 Hosszmetszet a szélső hajóban

42 A végfali oszlop nem támasztja alá a tartót A tartó függőleges elmozdulását lehetővé kell tenni A végfali oszlop a homlokzati falvázat alkotja (acélból is készülhet)

43 Általános szerkesztési elv: A nagyobb terhet viselő elem legyen lehetőleg a kisebb fesztávú (gazdaságosság) A főtartók irányát a födém alatt szerelt épületgépészeti vezetékek, légcsatornák módosíthatják (a belmagasság racionalizálása)

44 Köszönöm a figyelmet!
