1 DuoControl CS Használati utasítás Beszerelési utasítás Kérjük a járműben tartani! 2. oldal 9. oldal

2 DuoControl CS Tartalomjegyzék Alkalmazott szimbólumok... 2 Rendeltetés... 2 Biztonsági utasítások... 3 Használati utasítás Kezelő és kijelző elemek... 4 Üzembe helyezés... 4 Átkapcsolás... 4 Gázszint... 5 Gázpalack csere... 5 Tömlőcsere... 5 Üzemeltetés csak egy gázpalackkal... 6 A nagynyomású rész tömítettségének ellenőrzése... 6 A kisnyomású rész tömítettségének ellenőrzése... 6 Karbantartás... 7 Tartozékok... 7 Műszaki adatok... 8 Beszerelési utasítás Biztonsági utasítások... 9 Szennyeződés / olajszennyeződés elleni védelem... 9 Beszerelési méretek... 9 A DuoControl CS berendezés beszerelése és csatlakoztatása... 9 Öntapadó címke Truma a gyártó önkéntes jótállásról szóló nyilatkozata 12 Nagynyomású tömlők SBS biztonsági gázelzáró szeleppel Alkalmazott szimbólumok A beszerelést és a javítást csak szakember végezheti. A szimbólum lehetséges veszélyekre utal. Információkkal és javaslatokkal kiegészített utasítás. Rendeltetés A DuoControl CS lakókocsikban és lakóautókban használható, automatikus átkapcsolóval felszerelt biztonsági gáznyomás szabályozó berendezés két gázpalack csatlakoztatásához. A gáznyomás szabályozó berendezés a kilépő gáz nyomását állandó 30 mbar vagy 50 mbar (típus szerint) értéken tartja a bemenő nyomás megengedett 0,6 16 bar értéke esetén. Baleset esetén a kioldóra ható 3,5 g ± 0,5 g* nagyságú késleltetés következtében a beépített ütközésérzékelő megszakítja a gázáramlást. * Közepes súlyú gépjárművek esetében kb km/h ütközési sebességnek felel meg szilárd akadállyal történő összeütközésnél. A DuoControl CS berendezés Németországban iparilag használt gépjárművekben (a DGUV / Német Törvényes Balesetbiztosító / 79. sz. előírása szerint korábban BGV D 34 / Szövetségi iparegyesületi biztonsági előírások folyékonygáz felhasználásáról) nem lehet alkalmazni. 2

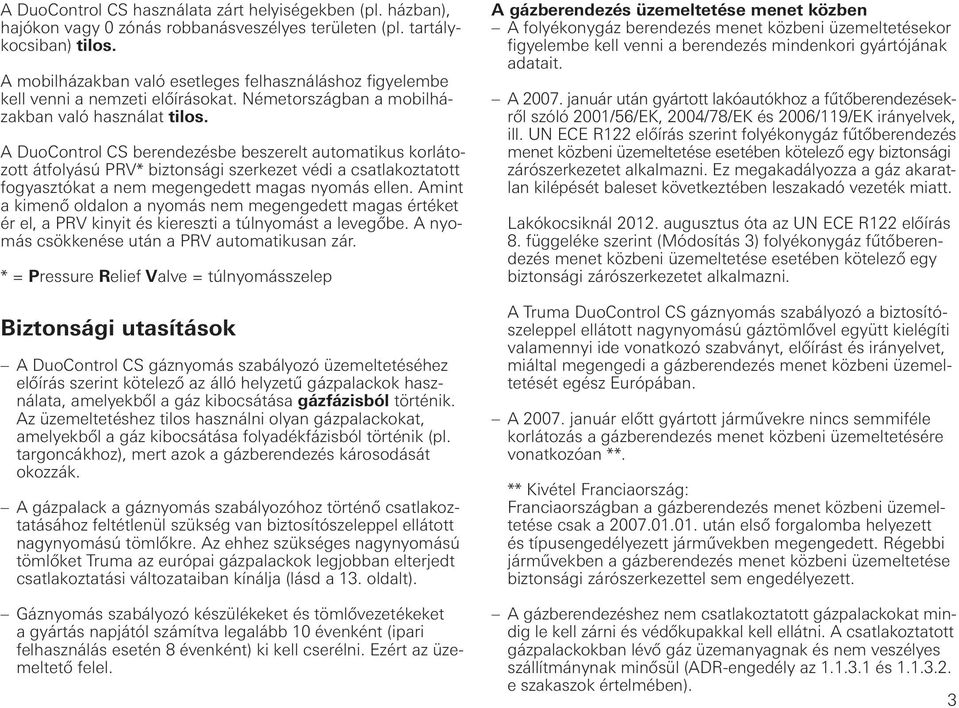

3 A DuoControl CS használata zárt helyiségekben (pl. házban), hajókon vagy 0 zónás robbanásveszélyes területen (pl. tartálykocsiban) tilos. A mobilházakban való esetleges felhasználáshoz figyelembe kell venni a nemzeti előírásokat. Németországban a mobilházakban való használat tilos. A DuoControl CS berendezésbe beszerelt automatikus korlátozott átfolyású PRV* biztonsági szerkezet védi a csatlakoztatott fogyasztókat a nem megengedett magas nyomás ellen. Amint a kimenő oldalon a nyomás nem megengedett magas értéket ér el, a PRV kinyit és kiereszti a túlnyomást a levegőbe. A nyomás csökkenése után a PRV automatikusan zár. * = Pressure Relief Valve = túlnyomásszelep Biztonsági utasítások A DuoControl CS gáznyomás szabályozó üzemeltetéséhez előírás szerint kötelező az álló helyzetű gázpalackok használata, amelyekből a gáz kibocsátása gázfázisból történik. Az üzemeltetéshez tilos használni olyan gázpalackokat, amelyekből a gáz kibocsátása folyadékfázisból történik (pl. targoncákhoz), mert azok a gázberendezés károsodását okozzák. A gázpalack a gáznyomás szabályozóhoz történő csatlakoztatásához feltétlenül szükség van biztosítószeleppel ellátott nagynyomású tömlőkre. Az ehhez szükséges nagynyomású tömlőket Truma az európai gázpalackok legjobban elterjedt csatlakoztatási változataiban kínálja (lásd a 13. oldalt). Gáznyomás szabályozó készülékeket és tömlővezetékeket a gyártás napjától számítva legalább 10 évenként (ipari felhasználás esetén 8 évenként) ki kell cserélni. Ezért az üzemeltető felel. A gázberendezés üzemeltetése menet közben A folyékonygáz berendezés menet közbeni üzemeltetésekor figyelembe kell venni a berendezés mindenkori gyártójának adatait. A január után gyártott lakóautókhoz a fűtőberendezésekről szóló 2001/56/EK, 2004/78/EK és 2006/119/EK irányelvek, ill. UN ECE R122 előírás szerint folyékonygáz fűtőberendezés menet közbeni üzemeltetése esetében kötelező egy biztonsági zárószerkezetet alkalmazni. Ez megakadályozza a gáz akaratlan kilépését baleset következtében leszakadó vezeték miatt. Lakókocsiknál augusztus óta az UN ECE R122 előírás 8. függeléke szerint (Módosítás 3) folyékonygáz fűtőberendezés menet közbeni üzemeltetése esetében kötelező egy biztonsági zárószerkezetet alkalmazni. A Truma DuoControl CS gáznyomás szabályozó a biztosítószeleppel ellátott nagynyomású gáztömlővel együtt kielégíti valamennyi ide vonatkozó szabványt, előírást és irányelvet, miáltal megengedi a gázberendezés menet közbeni üzemeltetését egész Európában. A január előtt gyártott járművekre nincs semmiféle korlátozás a gázberendezés menet közbeni üzemeltetésére vonatkozóan **. ** Kivétel Franciaország: Franciaországban a gázberendezés menet közbeni üzemeltetése csak a után első forgalomba helyezett és típusengedélyezett járművekben megengedett. Régebbi járművekben a gázberendezés menet közbeni üzemeltetése biztonsági zárószerkezettel sem engedélyezett. A gázberendezéshez nem csatlakoztatott gázpalackokat mindig le kell zárni és védőkupakkal kell ellátni. A csatlakoztatott gázpalackokban lévő gáz üzemanyagnak és nem veszélyes szállítmánynak minősül (ADR-engedély az és e szakaszok értelmében). 3

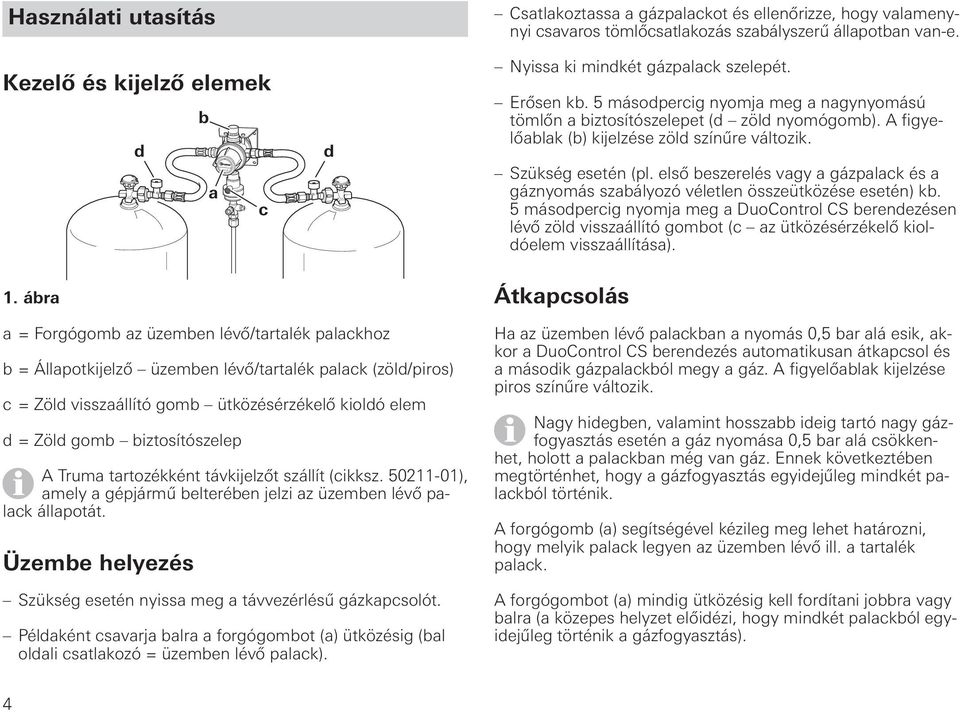

4 Használati utasítás Kezelő és kijelző elemek b d a c 1. ábra d Csatlakoztassa a gázpalackot és ellenőrizze, hogy valamenynyi csavaros tömlőcsatlakozás szabályszerű állapotban van-e. Nyissa ki mindkét gázpalack szelepét. Erősen kb. 5 másodpercig nyomja meg a nagynyomású tömlőn a biztosítószelepet (d zöld nyomógomb). A figyelőablak (b) kijelzése zöld színűre változik. Szükség esetén (pl. első beszerelés vagy a gázpalack és a gáznyomás szabályozó véletlen összeütközése esetén) kb. 5 másodpercig nyomja meg a DuoControl CS berendezésen lévő zöld visszaállító gombot (c az ütközésérzékelő kioldóelem visszaállítása). Átkapcsolás a = Forgógomb az üzemben lévő/tartalék palackhoz b = Állapotkijelző üzemben lévő/tartalék palack (zöld/piros) c = Zöld visszaállító gomb ütközésérzékelő kioldó elem d = Zöld gomb biztosítószelep A Truma tartozékként távkijelzőt szállít (cikksz ), amely a gépjármű belterében jelzi az üzemben lévő palack állapotát. Üzembe helyezés Szükség esetén nyissa meg a távvezérlésű gázkapcsolót. Példaként csavarja balra a forgógombot (a) ütközésig (bal oldali csatlakozó = üzemben lévő palack). Ha az üzemben lévő palackban a nyomás 0,5 bar alá esik, akkor a DuoControl CS berendezés automatikusan átkapcsol és a második gázpalackból megy a gáz. A figyelőablak kijelzése piros színűre változik. Nagy hidegben, valamint hosszabb ideig tartó nagy gázfogyasztás esetén a gáz nyomása 0,5 bar alá csökkenhet, holott a palackban még van gáz. Ennek következtében megtörténhet, hogy a gázfogyasztás egyidejűleg mindkét palackból történik. A forgógomb (a) segítségével kézileg meg lehet határozni, hogy melyik palack legyen az üzemben lévő ill. a tartalék palack. A forgógombot (a) mindig ütközésig kell fordítani jobbra vagy balra (a közepes helyzet előidézi, hogy mindkét palackból egyidejűleg történik a gázfogyasztás). 4

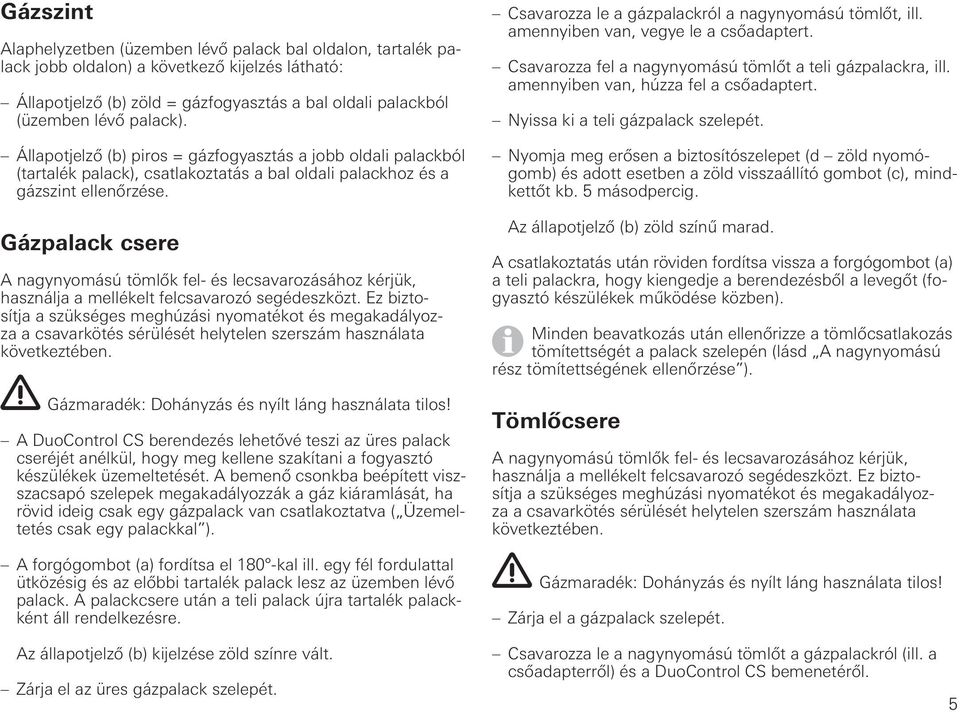

5 Gázszint Alaphelyzetben (üzemben lévő palack bal oldalon, tartalék palack jobb oldalon) a következő kijelzés látható: Állapotjelző (b) zöld = gázfogyasztás a bal oldali palackból (üzemben lévő palack). Állapotjelző (b) piros = gázfogyasztás a jobb oldali palackból (tartalék palack), csatlakoztatás a bal oldali palackhoz és a gázszint ellenőrzése. Gázpalack csere A nagynyomású tömlők fel- és lecsavarozásához kérjük, használja a mellékelt felcsavarozó segédeszközt. Ez biztosítja a szükséges meghúzási nyomatékot és megakadályozza a csavarkötés sérülését helytelen szerszám használata következtében. Gázmaradék: Dohányzás és nyílt láng használata tilos! A DuoControl CS berendezés lehetővé teszi az üres palack cseréjét anélkül, hogy meg kellene szakítani a fogyasztó készülékek üzemeltetését. A bemenő csonkba beépített viszszacsapó szelepek megakadályozzák a gáz kiáramlását, ha rövid ideig csak egy gázpalack van csatlakoztatva ( Üzemeltetés csak egy palackkal ). A forgógombot (a) fordítsa el 180 -kal ill. egy fél fordulattal ütközésig és az előbbi tartalék palack lesz az üzemben lévő palack. A palackcsere után a teli palack újra tartalék palackként áll rendelkezésre. Csavarozza le a gázpalackról a nagynyomású tömlőt, ill. amennyiben van, vegye le a csőadaptert. Csavarozza fel a nagynyomású tömlőt a teli gázpalackra, ill. amennyiben van, húzza fel a csőadaptert. Nyissa ki a teli gázpalack szelepét. Nyomja meg erősen a biztosítószelepet (d zöld nyomógomb) és adott esetben a zöld visszaállító gombot (c), mindkettőt kb. 5 másodpercig. Az állapotjelző (b) zöld színű marad. A csatlakoztatás után röviden fordítsa vissza a forgógombot (a) a teli palackra, hogy kiengedje a berendezésből a levegőt (fogyasztó készülékek működése közben). Minden beavatkozás után ellenőrizze a tömlőcsatlakozás tömítettségét a palack szelepén (lásd A nagynyomású rész tömítettségének ellenőrzése ). Tömlőcsere A nagynyomású tömlők fel- és lecsavarozásához kérjük, használja a mellékelt felcsavarozó segédeszközt. Ez biztosítja a szükséges meghúzási nyomatékot és megakadályozza a csavarkötés sérülését helytelen szerszám használata következtében. Gázmaradék: Dohányzás és nyílt láng használata tilos! Zárja el a gázpalack szelepét. Az állapotjelző (b) kijelzése zöld színre vált. Zárja el az üres gázpalack szelepét. Csavarozza le a nagynyomású tömlőt a gázpalackról (ill. a csőadapterről) és a DuoControl CS bemenetéről. 5

6 A tömlőcserénél gondoskodni kell arról, hogy a tömlőhöz mellékelt tömítés (tömlőkimenet szabályozó bemenet) szabályszerűen legyen beszerelve és ne legyen sérült. Javasoljuk, hogy minden tömlőcsere alkalmával cserélje ki a tömítést (cikksz ). Csavarozza fel az adott országban használatos nagynyomású tömlőt a DuoControl CS bemenetére és a palackra (ill. a csőadapterre). Nyissa ki a gázpalack szelepét. Nyomja meg erősen a biztosítószelepet (d zöld nyomógomb) és adott esetben a zöld visszaállító gombot (c), mindkettőt kb. 5 másodpercig. Minden beavatkozás után ellenőrizze a tömlőcsatlakozás tömítettségét a palack szelepén és a DuoControl CS berendezés bemenetén (lásd A nagynyomású rész tömítettségének ellenőrzése ). Üzemeltetés csak egy gázpalackkal A DuoControl CS berendezést csak egy palackkal is lehet üzemeltetni. A bemeneti csonkba beépített visszacsapó szelepek megakadályozzák a gáz kiáramlását a szabad csonkon keresztül. Egypalackos üzemeltetés esetén a szabad bemenetet le kell zárni a mellékelt vakfedéllel (sárgaréz). A nagynyomású rész tömítettségének ellenőrzése Megfelelő eszközzel pl. az EN szabványnak megfelelő szivárgásvizsgáló spray-vel ellenőrizni kell a nagynyomású tömlők csavarkötéseinek tömítettségét a gázpalack szelepén és a DuoControl CS berendezésen. Ezért az üzemeltető felel. A kisnyomású rész tömítettségének ellenőrzése (maximális ellenőrző nyomás 150 mbar) Ellenőrzés csak szakember által! Kapcsolja ki az összes fogyasztót. Nyissa ki az zárószelepeket és szükség esetén a távvezérlésű gázkapcsolót. Csavarozza le az ellenőrző csatlakozás csavarkupakját (e) és csatlakoztassa az ellenőrző szivattyút az ellenőrző tömlővel az ellenőrző csatlakozáshoz. Vegye le az ellenőrző szelep védőkupakját (f) és a villáskulcs segítségével (villanagyság 6 mm) fordítsa el a szelepet 90 kal az óramutató járásának megfelelően. Fordítsa a forgógombot (a) az üzemben lévő palack irányába. 6

7 Gáznyomás szabályozó készülékeket és tömlővezetékeket a gyártás napjától számítva legalább 10 évenként (ipari felhasználás esetén 8 évenként) ki kell cserélni. Ezért az üzemeltető felel. 2. ábra e Végezze el a tömítettség ellenőrzését (pl. Németországban a G 607 szerint). A gázberendezés szivárgása esetében zárja el a gázpalack szelepét, haladéktalanul bízzon meg egy szakembert a gázberendezés javításával és időközben ne nyissa ki többet a gázpalack szelepét. Az ellenőrzés sikeres elvégzése után feltétlenül fordítsa vissza ütközésig az ellenőrző szelepet 90 -kal az óramutató járásával ellentétesen és helyezze fel a védőkupakot. Csavarozza fel újra a csavarkupakot az ellenőrző csatlakozásra. Karbantartás A DuoControl CS gáznyomás szabályozó nem igényel karbantartást. A gázberendezés ismételt felülvizsgálatát Németországban 2 évenként folyékony gázzal működő berendezésekhez értő szakembernek (DVFG, TÜV, DEKRA) kell végeznie. Erről megfelelő tanúsítványt (G 607) kell kiállítani. Azokban az országokban, ahol nem kötelező az vizsgálat, javasoljuk a saját biztonsága érdekében a gázberendezés kétévenkénti ellenőrzését. f Tartozékok Nagynyomású tömlők lásd 13. oldal Csatlakozó tömlő 1,5 m külső gázpalackok csatlakoztatásához Németországban G.5-ös csatlakozó (cikksz ) Póttömítés nagynyomású csatlakozáshoz M20 x 1,5 (G.13) (cikksz ) Távkijelző (EisEx készülékkel együtt) a gázszint állapotának kijelzésére a gépjármű belterében (cikksz ) EisEx, szabályozó melegítő (cikksz ) 90 ívelt csavarkötés (cikksz ) Kiegészítő készlet akkor szükséges, ha a gázpalackok távolsága nagyobb, mint 100 cm (cikksz ) Távvezérlésű gázkapcsoló a gázellátás elzárásához a gépjármű belteréből GS 8 (cikksz ) GS 10 (cikksz ) 7

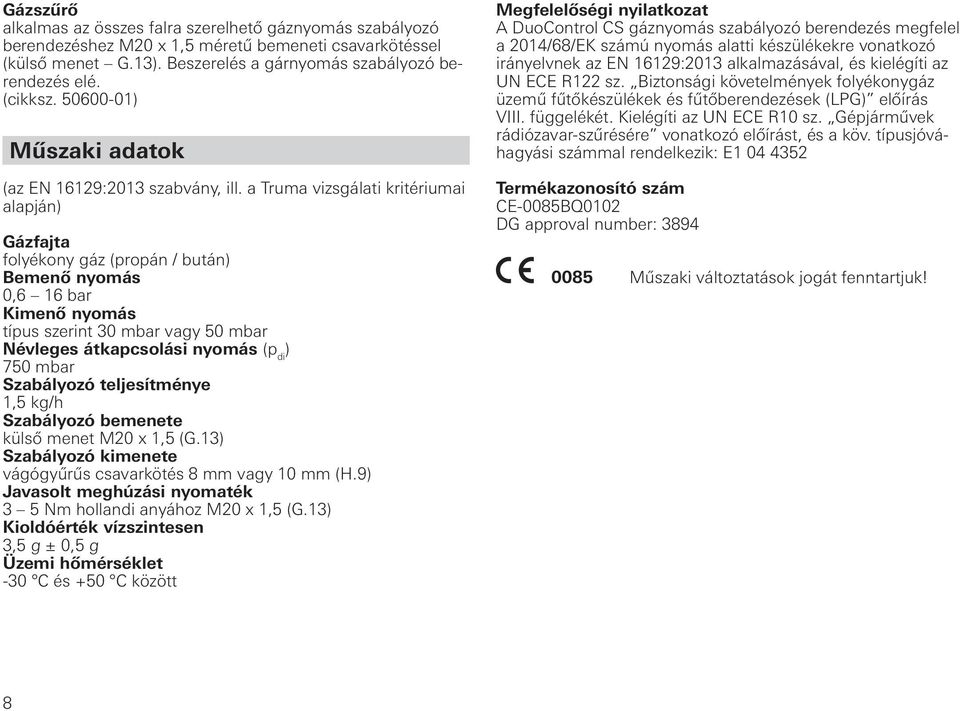

8 Gázszűrő alkalmas az összes falra szerelhető gáznyomás szabályozó berendezéshez M20 x 1,5 méretű bemeneti csavarkötéssel (külső menet G.13). Beszerelés a gárnyomás szabályozó berendezés elé. (cikksz ) Műszaki adatok (az EN 16129:2013 szabvány, ill. a Truma vizsgálati kritériumai alapján) Gázfajta folyékony gáz (propán / bután) Bemenő nyomás 0,6 16 bar Kimenő nyomás típus szerint 30 mbar vagy 50 mbar Névleges átkapcsolási nyomás (p di ) 750 mbar Szabályozó teljesítménye 1,5 kg/h Szabályozó bemenete külső menet M20 x 1,5 (G.13) Szabályozó kimenete vágógyűrűs csavarkötés 8 mm vagy 10 mm (H.9) Javasolt meghúzási nyomaték 3 5 Nm hollandi anyához M20 x 1,5 (G.13) Kioldóérték vízszintesen 3,5 g ± 0,5 g Üzemi hőmérséklet -30 C és +50 C között Megfelelőségi nyilatkozat A DuoControl CS gáznyomás szabályozó berendezés megfelel a 2014/68/EK számú nyomás alatti készülékekre vonatkozó irányelvnek az EN 16129:2013 alkalmazásával, és kielégíti az UN ECE R122 sz. Biztonsági követelmények folyékonygáz üzemű fűtőkészülékek és fűtőberendezések (LPG) előírás VIII. függelékét. Kielégíti az UN ECE R10 sz. Gépjárművek rádiózavar-szűrésére vonatkozó előírást, és a köv. típusjóváhagyási számmal rendelkezik: E Termékazonosító szám CE-0085BQ0102 DG approval number: 3894 Műszaki változtatások jogát fenntartjuk! 8

9 Beszerelési utasítás A beszerelést és javítást csak szakember végezheti. A munkálatok előtt olvassa át gondosan és tartsa be a beszerelési utasításokat! A beszerelési előírások figyelmen kívül hagyása, illetve a helytelen beszerelés személyi sérülésekhez és vagyoni károkhoz vezethet. Szennyeződés / olajszennyeződés elleni védelem A gáznyomás szabályozó berendezés szennyeződés / olajszennyeződés elleni biztos védelme érdekében a gáznyomás szabályozó mindegyik bemenete elé Truma gázszűrőt kell beszerelni. A használati és beszerelési utasítás a gázszűrőhöz mellékelve van. Beszerelési méretek ~ ~ 231 ~ Biztonsági utasítások Gázmaradék: Dohányzás és nyílt láng használata tilos! 43 Lakókocsikban és lakóautókban 30 mbar nyomású fogyasztók esetében az utána következő beszerelt készülék maximális nyomásvesztesége ΔP a fogyasztóig nem haladhatja meg az 5 mbar (ΔP5) értéket. A ~ 228 A A gáznyomás szabályozó berendezés szabályszerű működésének biztosítására a készüléket stabil falra / fedélre kell szorosan felcsavarozni (4 csavarral). A DuoControl CS berendezést a kivitelezéstől függően stabil falra függőlegesen vagy a gázpalackszekrény tetejére vízszintesen kell beszerelni. A kioldó elemnek (3. ábra A) mindig függőleges helyzetben kell lennie. Figyelembe kell venni a beszerelés irányát. 37,5 3. ábra Méretek mm-ben. Az ábra nem méretarányos. A DuoControl CS berendezés beszerelése és csatlakoztatása A DuoControl CS berendezést úgy kell beszerelni, hogy a nagynyomású tömlők csatlakozásai a lehető legmagasabb helyzetben legyenek, de legalább a palack szelepének szintje fölött (szaggatott vonal). 9

10 A nagynyomású tömlőknek a palack szelepe felé állandóan lefelé lejtő úton kell haladniuk. A 8 mm-es csővezetékekkel felszerelt 30 mbar-os berendezéseknél a mellékelt Z 10 / RVS 8 adaptert (csak kereskedők részére) kell alkalmazni. A DuoControl CS berendezés a lakókocsi vagy a lakóautó gázpalackszekrényébe történő beszerelésre készült. 4. ábra A palack szelepe feletti beszerelés esetén nehezebb a folyékony halmazállapotú gáz behatolása a gáznyomás szabályozó berendezésbe, elsősorban menet közben. A DuoControl CS berendezéseket csak úgy szabad beszerelni, hogy a nagynyomású tömlők csatlakozásai vízszintesen legyenek. A szabadban történő használat esetén a DuoControl CS berendezést védőburkolattal kell védeni az időjárási hatásoktól, ill. vízcseppektől. Válasszon megfelelő helyzetet a DuoControl CS berendezés számára különös tekintettel a következőkre: a típustábla legyen olvasható, az állapotjelző felismerhető legyen, a palack cseréjekor el kell kerülni a sérüléseket, meg kell akadályozni a folyékony halmazállapotú gáz behatolását, helyet kell hagyni a Truma távkijelző utólagos beszerelésére, feszültségmentesen kell lefektetni a nagynyomású tömlőt. Amennyiben a gázpalackszelepek távolsága több mint egy méter, alkalmazni lehet a kiegészítő készletet (cikksz ). > 100 cm 5. ábra A DuoControl CS berendezést a bemeneti oldalon M20 x 1,5 (G.13) méretű külső menet segítségével a nagynyomású vezetékre és a kimeneti oldalon 8 mm vagy 10 mm méretű vágógyűrűs csavarkötéssel a gázcsőre kell csatlakoztatni. 6. ábra 4 csavarral kell stabil falra / fedélre rögzíteni. Ügyelni kell a megfelelő stabilitásra. 10

11 Csatlakoztassa a Ø 8 mm vagy 10 mm átmérőjű gázbevezető csövet a szabályozó kimenetéhez a vágógyűrűs csavarkötésekre érvényes beszerelési előírásoknak megfelelően (pl. EN ISO ). A beszorításkor gondosan ellentartani kell egy másik csavarkulccsal az arra szolgáló kulcsfelületen. Csavarozza fel a nagynyomású tömlőket (csak biztosítószeleppel) a DuoControl CS berendezés bemeneteire, esetleg használjon ívelt csavarkötéseket. A beszerelés után szakemberrel ellenőriztetni kell a gázberendezés szabályszerű beszerelését és tömítettségét. Ellenőrizze a tömlőcsatlakozások tömítettségét a DuoControl CS berendezés bemenetén (pl. az EN szabványnak megfelelő szivárgáskereső spray-vel). A meglévő gázellenőrzési tanúsítványt ennek megfelelően kell kiegészíteni / módosítani. Ez a vizsgálat nem helyettesíti a rendszeresen ismétlődő gázellenőrzést! Ezután valamennyi funkciót ellenőrizni kell a használati utasítás szerint. A használati utasítást át kell adni az üzemeltetőnek. Öntapadó címke A mellékelt öntapadó címkét fel kell helyezni a palackszekrényre. 11

12 Truma a gyártó önkéntes jótállásról szóló nyilatkozata 1. Önkéntes jótállás esete A gyártó önkéntes jótállást vállal a berendezés olyan hibáira, melyek anyag- illetve gyártási hibára vezethetők vissza. Emellett fennáll az eladóval szembeni törvényes szavatossági igény. Jótállási igény nem támasztható: gyorsan kopó alkatrészek és természetes kopás esetén, a berendezésekben nem eredeti Truma, hanem más gyártmányú alkatrészek használata esetén, a gázban található idegen anyagok (pl. olajok, lágyítók) miatt gáznyomás-szabályozó készülékekben keletkezett károk esetén, a Truma beszerelési- és használati utasításainak be nem tartására visszavezethető esetekben, szakszerűtlen kezelés esetén, szakszerűtlen szállítási csomagolás esetén. 2. Az önkéntes jótállás terjedelme Az önkéntes jótállás olyan, az 1. pont szerinti hibára érvényes, amely az eladó és a végfelhasználó között létrejött adásvételi szerződés megkötésétől számított 24 hónapon belül lép fel. A gyártó ezeket a hibákat utólag kiküszöböli, azaz saját döntése szerint utólagos javítás vagy pótszállítmány formájában. Amennyiben a gyártó önkéntes jótállást vállal, a kijavított vagy kicserélt alkatrészek jótállási határideje nem kezdődik elölről, hanem a régi határidő továbbra is érvényben marad. További követelések, különösen a vevő vagy harmadik személy kártérítési igényei kizártak. Ez nem érinti a német termékfelelősségi törvény (Produkthaftungsgesetz) előírásait. Az önkéntes jótállás alá eső hiányosság elhárításához igénybevett Truma gyári ügyfélszolgálat költségeit, különösen a szállítási, kiszállási díjakat, a munka- és anyagköltségeket a gyártó fedezi, amennyiben az ügyfélszolgálat igénybevételére Németországban kerül sor. Az önkéntes jótállás nem fedezi az ügyfélszolgálat igénybevételét más országokban. A berendezés megnehezített ki- vagy beszerelési körülményei (pl. bútor vagy karosszéria leszerelése) által keletkező többletköltségek nem tekinthetők az önkéntes jótállás szolgáltatásainak. 3. Az önkéntes jótállás esetének érvényesítése A gyártó címe: Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn, Németország Meghibásodás esetén forduljon a Truma szervizközponthoz vagy valamelyik hivatalos szervizpartnerünkhöz (lásd Részletesen közölje panaszait, valamint adja meg a berendezés sorozatszámát és vásárlásának időpontját. Ahhoz, hogy a gyártó megállapíthassa, önkéntes jótállás esete áll-e fenn, a végfelhasználónak a berendezést a saját kockázatára el kell vinnie vagy el kell küldenie a gyártó / szervizpartner címére. A berendezést a gyárnak teheráruként kell elküldeni. Önkéntes jótállás esetében a gyár állja a szállítási költségeket, illetve a beküldés és a visszaküldés költségeit. Ha nem áll fenn az önkéntes jótállás esete, a gyártó értesíti az ügyfelet és közli a javítás költségeit, melyeket a gyártó nem vállal át; ebben az esetben a szállítási költségek is az ügyfelet terhelik. 12

13 Nagynyomású tömlők SBS biztonsági gázelzáró szeleppel YU G G G G G G o o o o o o o o o o o o o P o B P o x B o o = Leggyakrabban forgalomban lévő csatlakozás o = Ugyancsak kapható csatlakozások x = Clip-on adapterrel ellátott gázpalackokhoz P = Propán B = Bután Cikksz.: xx (450 mm) xx (750 mm) 13

14

15

16 Meghibásodás esetén forduljon a Truma szervizközponthoz vagy valamelyik hivatalos szervizpartnerünkhöz (lásd A gyors feldolgozás érdekében készítse elő a berendezés típusát és sorozatszámát (lásd a típustáblán). Kempingvilág Kft. Újhegyi út 7 Tel. +36 (0) H-1108 Budapest Fax +36 (0) / /2015 Fo Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0) service@truma.com
