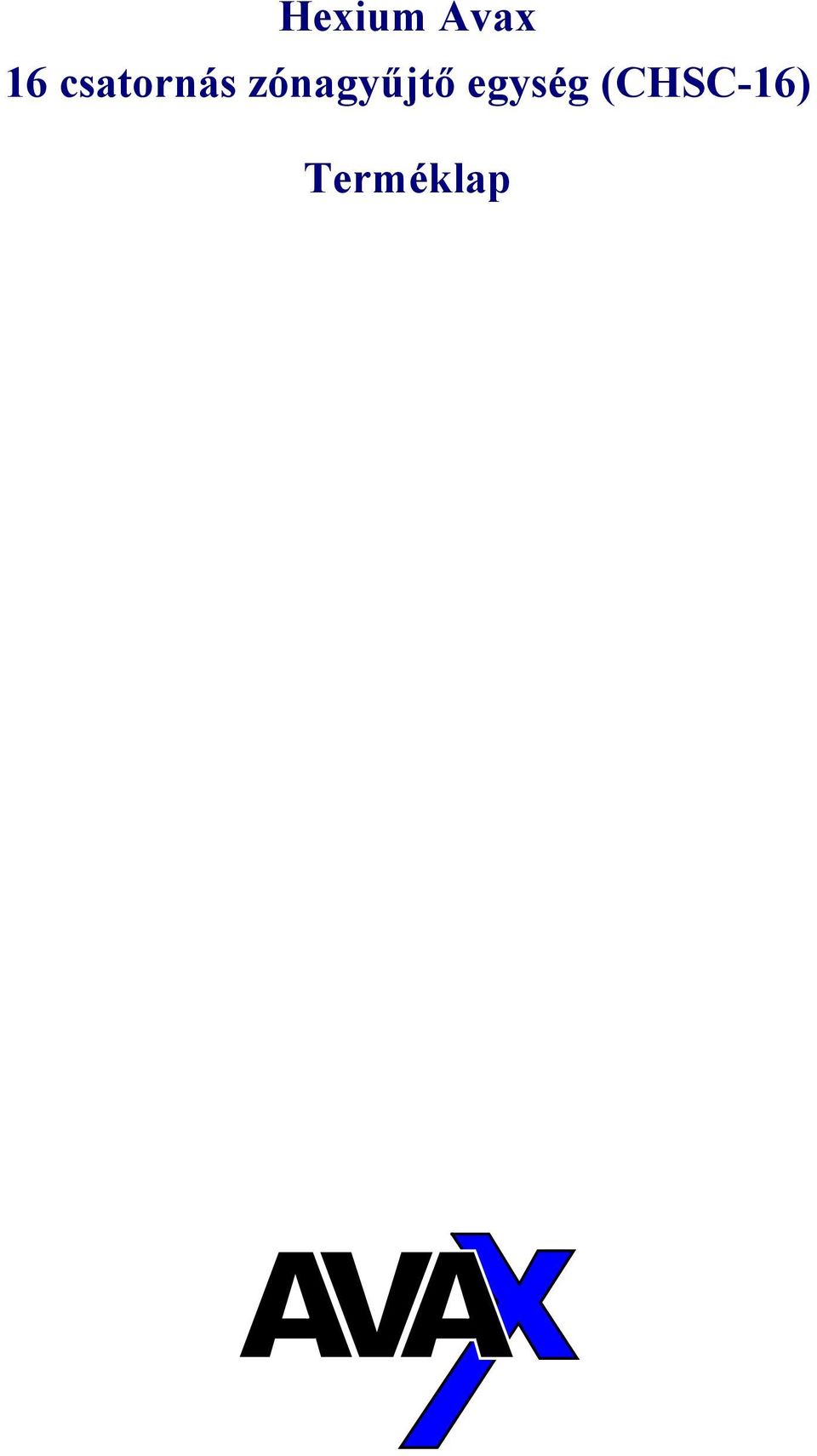

1 Hexium Avax 16 csatornás zónagyűjtő egység (CHSC-16) Terméklap

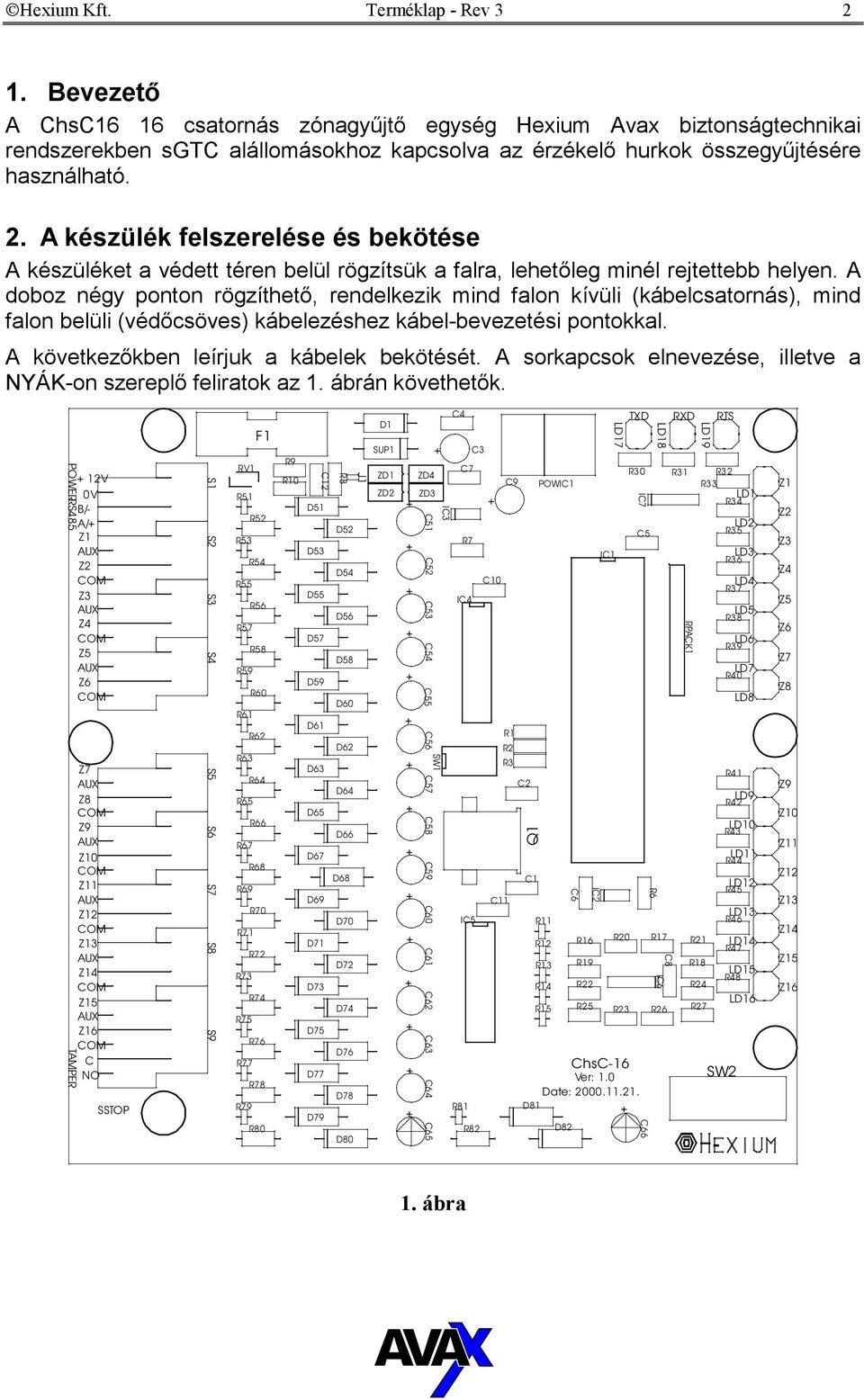

2 Hexium Kft. Terméklap - Rev Bevezető A ChsC16 16 csatornás zónagyűjtő egység Hexium Avax biztonságtechnikai rendszerekben sgtc alállomásokhoz kapcsolva az érzékelő hurkok összegyűjtésére használható. 2. A készülék felszerelése és bekötése A készüléket a védett téren belül rögzítsük a falra, lehetőleg minél rejtettebb helyen. A doboz négy ponton rögzíthető, rendelkezik mind falon kívüli (kábelcsatornás), mind falon belüli (védőcsöves) kábelezéshez kábel-bevezetési pontokkal. A következőkben leírjuk a kábelek bekötését. A sorkapcsok elnevezése, illetve a NYÁK-on szereplő feliratok az 1. ábrán követhetők. POWERRS485 12V 0V B/- A/ Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 Z9 Z10 Z11 Z12 Z13 Z14 Z15 Z16 C NO TAMPER SSTOP S1 S2 S3 S4 S5 S6 S7 S8 S9 F1 RV1 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R9 R10 D51 D53 D55 D57 D59 D61 D63 D65 D67 D69 D71 D73 D75 D77 D79 C12 R8 D52 D54 D56 D58 D60 D62 D64 D66 D68 D70 D72 D74 D76 D78 D80 J1 D1 SUP1 ZD1 ZD2 ZD4 ZD3 C51 C52 C53 C54 C55 C3 SW1 C56 C57 C58 C59 C60 C61 C62 C63 C64 C65 IC3 C4 C7 R7 IC4 IC5 R81 R82 C10 C9 R1 R2 R3 C11 C2 Q1 C1 POWIC1 R11 R12 R13 R14 R15 C6 R16 R19 R25 IC2 IC1 LD17 R20 R30 ChsC-16 Ver: 1.0 Date: D81 D82 R22 R23 TXD IC7 C5 C66 R6 LD18 R17 C8 IC6 R26 RXD R31 RPACK1 LD19 R32 R33 LD1 R34 R21 R18 R24 R27 RTS LD2 R35 LD3 R36 LD4 R37 LD5 R38 LD6 R39 LD7 R40 R41 LD9 R42 LD10 R43 LD11 R44 LD12 R45 LD13 R46 LD14 R47 LD15 R48 SW2 LD8 LD16 Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 Z9 Z10 Z11 Z12 Z13 Z14 Z15 Z16 1. ábra

A készülék felszerelése és bekötése A készüléket a védett téren belül rögzítsük a falra, lehetőleg minél rejtettebb helyen.

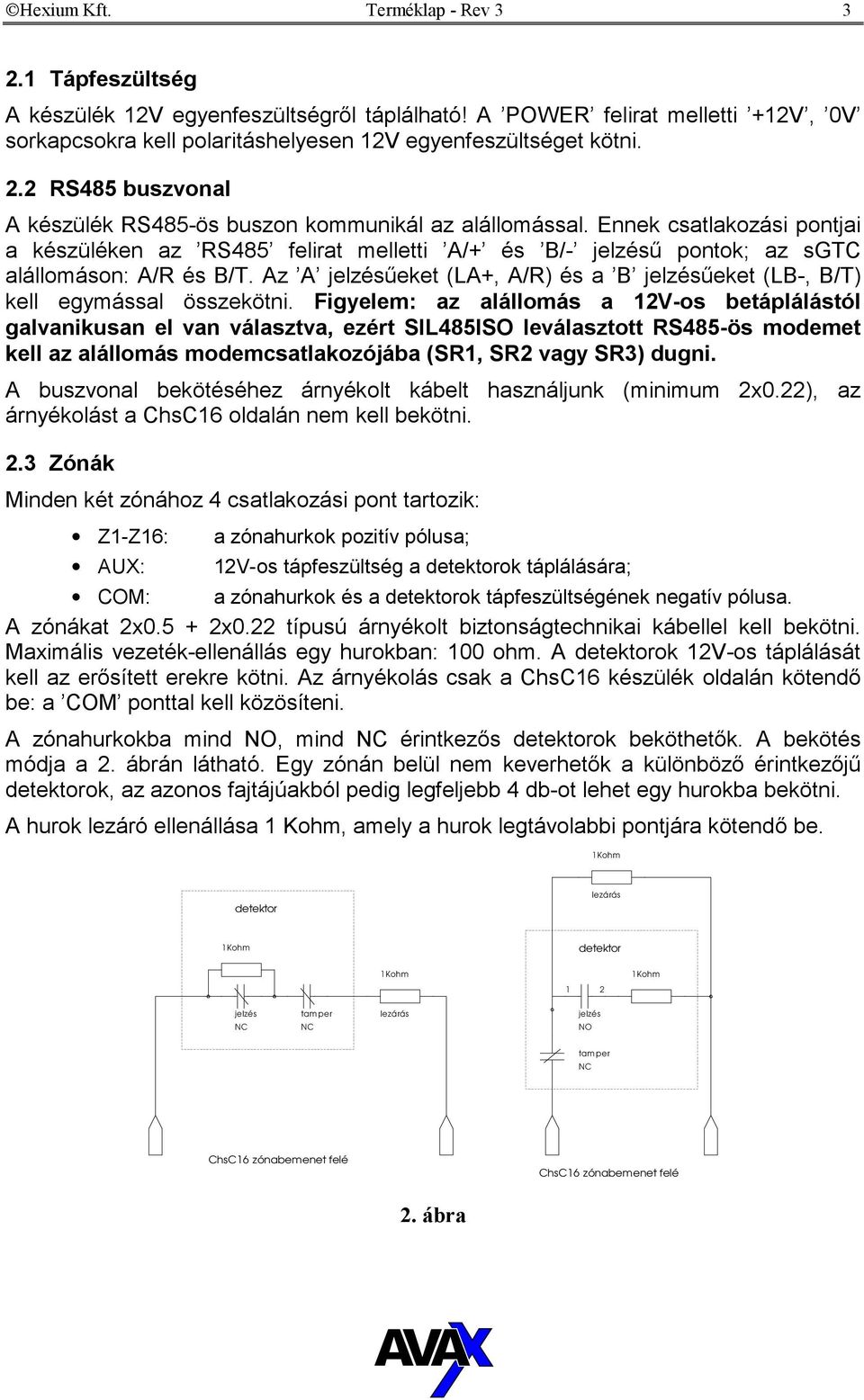

3 Hexium Kft. Terméklap - Rev Tápfeszültség A készülék 12V egyenfeszültségről táplálható! A POWER felirat melletti 12V, 0V sorkapcsokra kell polaritáshelyesen 12V egyenfeszültséget kötni. 2.2 RS485 buszvonal A készülék RS485-ös buszon kommunikál az alállomással. Ennek csatlakozási pontjai a készüléken az RS485 felirat melletti A/ és B/- jelzésű pontok; az sgtc alállomáson: A/R és B/T. Az A jelzésűeket (LA, A/R) és a B jelzésűeket (LB-, B/T) kell egymással összekötni. Figyelem: az alállomás a 12V-os betáplálástól galvanikusan el van választva, ezért SIL485ISO leválasztott RS485-ös modemet kell az alállomás modemcsatlakozójába (SR1, SR2 vagy SR3) dugni. A buszvonal bekötéséhez árnyékolt kábelt használjunk (minimum 2x0.22), az árnyékolást a ChsC16 oldalán nem kell bekötni. 2.3 Zónák Minden két zónához 4 csatlakozási pont tartozik: Z1-Z16: a zónahurkok pozitív pólusa; : 12V-os tápfeszültség a detektorok táplálására; : a zónahurkok és a detektorok tápfeszültségének negatív pólusa. A zónákat 2x0.5 2x0.22 típusú árnyékolt biztonságtechnikai kábellel kell bekötni. Maximális vezeték-ellenállás egy hurokban: 100 ohm. A detektorok 12V-os táplálását kell az erősített erekre kötni. Az árnyékolás csak a ChsC16 készülék oldalán kötendő be: a ponttal kell közösíteni. A zónahurkokba mind NO, mind érintkezős detektorok beköthetők. A bekötés módja a 2. ábrán látható. Egy zónán belül nem keverhetők a különböző érintkezőjű detektorok, az azonos fajtájúakból pedig legfeljebb 4 db-ot lehet egy hurokba bekötni. A hurok lezáró ellenállása 1 Kohm, amely a hurok legtávolabbi pontjára kötendő be. detektor lezárás detektor 1 2 jelzés tamper lezárás jelzés NO tamper ChsC16 zónabemenet felé ChsC16 zónabemenet felé 2. ábra

Az A jelzésűeket (LA, A/R) és a B jelzésűeket (LB-, B/T) kell egymással összekötni.

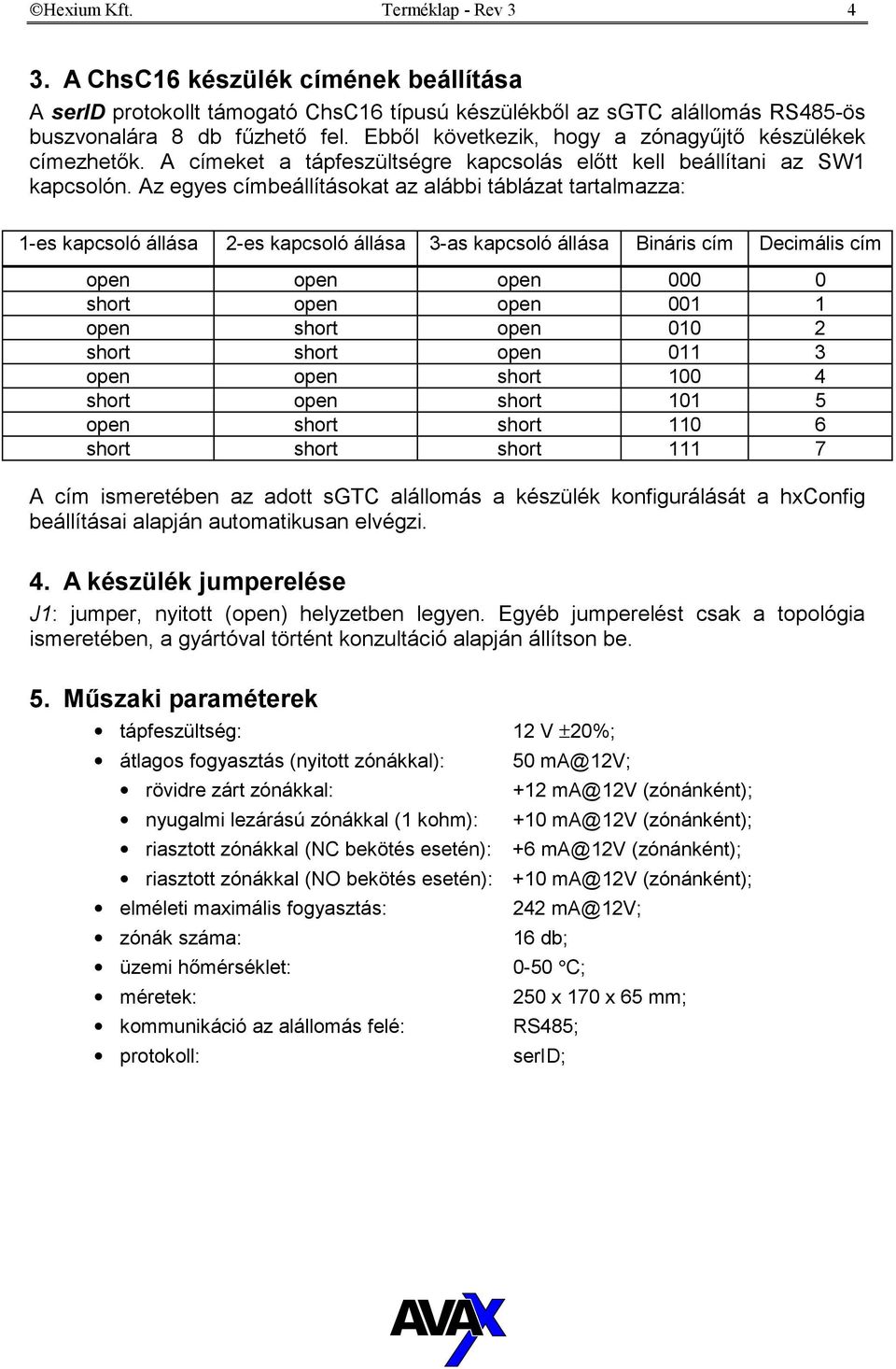

4 Hexium Kft. Terméklap - Rev A ChsC16 készülék címének beállítása A serid protokollt támogató ChsC16 típusú készülékből az sgtc alállomás RS485-ös buszvonalára 8 db fűzhető fel. Ebből következik, hogy a zónagyűjtő készülékek címezhetők. A címeket a tápfeszültségre kapcsolás előtt kell beállítani az SW1 kapcsolón. Az egyes címbeállításokat az alábbi táblázat tartalmazza: 1-es kapcsoló állása 2-es kapcsoló állása 3-as kapcsoló állása Bináris cím Decimális cím open open open short open open open short open short short open open open short short open short open short short short short short A cím ismeretében az adott sgtc alállomás a készülék konfigurálását a hxconfig beállításai alapján automatikusan elvégzi. 4. A készülék jumperelése J1: jumper, nyitott (open) helyzetben legyen. Egyéb jumperelést csak a topológia ismeretében, a gyártóval történt konzultáció alapján állítson be. 5. Műszaki paraméterek tápfeszültség: 12 V ±20%; átlagos fogyasztás (nyitott zónákkal): 50 ma@12v; rövidre zárt zónákkal: 12 ma@12v (zónánként); nyugalmi lezárású zónákkal (1 kohm): 10 ma@12v (zónánként); riasztott zónákkal ( bekötés esetén): 6 ma@12v (zónánként); riasztott zónákkal (NO bekötés esetén): 10 ma@12v (zónánként); elméleti maximális fogyasztás: 242 ma@12v; zónák száma: 16 db; üzemi hőmérséklet: 0-50 C; méretek: 250 x 170 x 65 mm; kommunikáció az alállomás felé: RS485; protokoll: serid;

Az egyes címbeállításokat az alábbi táblázat tartalmazza: 1-es kapcsoló állása 2-es kapcsoló állása 3-as kapcsoló állása Bináris cím Decimális cím open open open 000 0 short open open 001 1 open

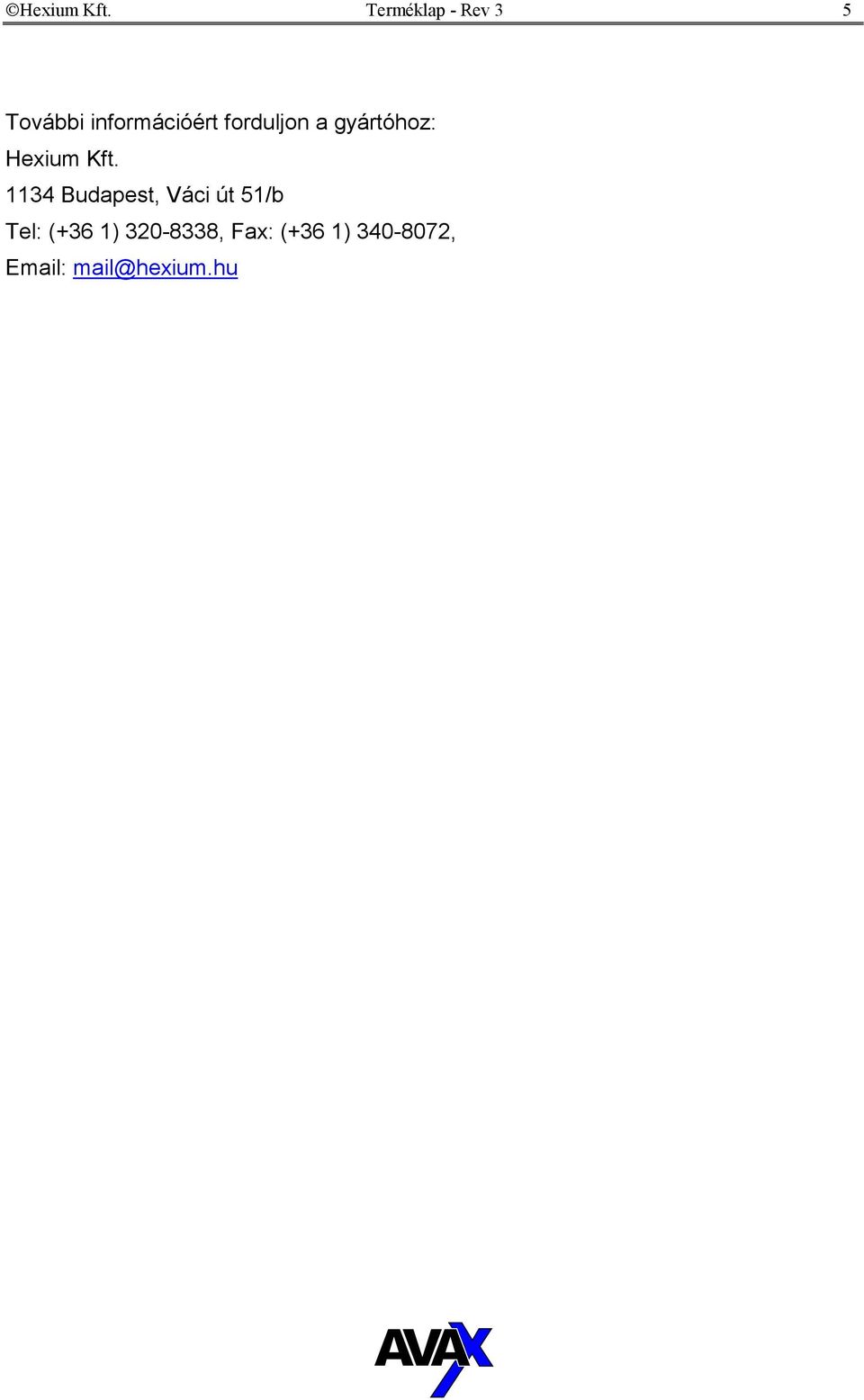

5 Hexium Kft. Terméklap - Rev 3 5 További információért forduljon a gyártóhoz: Hexium Kft Budapest, Váci út 51/b Tel: (36 1) , Fax: (36 1) , mail@hexium.hu

forduljon a gyártóhoz: 1134 Budapest, Váci
