Sopro TEB cm széles, 10 m hosszú tekercs (10 m 2 ). 17 db-ig* kerámia lapok esetében. Olló, elektromos olló, éles kés, trapézkés, glettvas.

Átírás

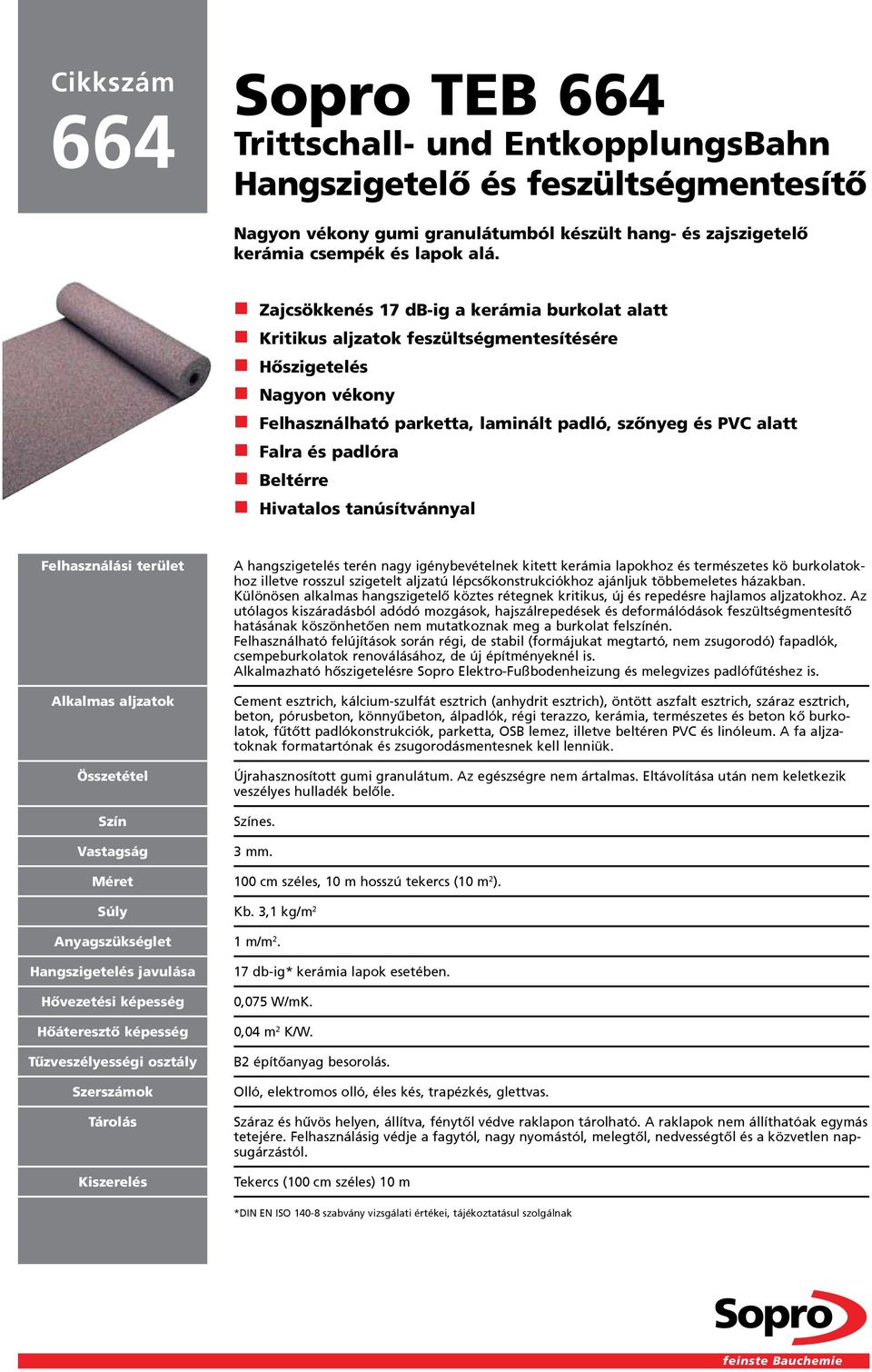

1 Cikkszám 664 Sopro TEB 664 Trittschall- und EntkopplungsBahn Hangszigetelő és feszültségmentesítő Nagyon vékony gumi granulátumból készült hang- és zajszigetelő kerámia csempék és lapok alá. Zajcsökkenés 17 db-ig a kerámia burkolat alatt Kritikus aljzatok feszültségmentesítésére Hőszigetelés Nagyon vékony Felhasználható parketta, laminált padló, szőnyeg és PVC alatt Falra és padlóra Beltérre Hivatalos tanúsítvánnyal Felhasználási terület Alkalmas aljzatok Összetétel Szín Vastagság Méret Súly Anyagszükséglet Hangszigetelés javulása Hővezetési képesség Hőáteresztő képesség Tűzveszélyességi osztály Szerszámok Tárolás Kiszerelés A hangszigetelés terén nagy igénybevételnek kitett kerámia lapokhoz és természetes kö burkolatokhoz illetve rosszul szigetelt aljzatú lépcsőkonstrukciókhoz ajánljuk többemeletes házakban. Különösen alkalmas hangszigetelő köztes rétegnek kritikus, új és repedésre hajlamos aljzatokhoz. Az utólagos kiszáradásból adódó mozgások, hajszálrepedések és deformálódások feszültségmentesítő hatásának köszönhetően nem mutatkoznak meg a burkolat felszínén. Felhasználható felújítások során régi, de stabil (formájukat megtartó, nem zsugorodó) fapadlók, csempeburkolatok renoválásához, de új építményeknél is. Alkalmazható hőszigetelésre Sopro Elektro-Fußbodenheizung és melegvizes padlófűtéshez is. Cement esztrich, kálcium-szulfát esztrich (anhydrit esztrich), öntött aszfalt esztrich, száraz esztrich, beton, pórusbeton, könnyűbeton, álpadlók, régi terazzo, kerámia, természetes és beton kő burkolatok, fűtőtt padlókonstrukciók, parketta, OSB lemez, illetve beltéren PVC és linóleum. A fa aljzatoknak formatartónak és zsugorodásmentesnek kell lenniük. Újrahasznosított gumi granulátum. Az egészségre nem ártalmas. Eltávolítása után nem keletkezik veszélyes hulladék belőle. Színes. 3 mm. 100 cm széles, 10 m hosszú tekercs (10 m 2 ). Kb. 3,1 kg/m 2 1 m/m db-ig* kerámia lapok esetében. 0,075 W/mK. 0,04 m 2 K/W. B2 építőanyag besorolás. Olló, elektromos olló, éles kés, trapézkés, glettvas. Száraz és hűvös helyen, állítva, fénytől védve raklapon tárolható. A raklapok nem állíthatóak egymás tetejére. Felhasználásig védje a fagytól, nagy nyomástól, melegtől, nedvességtől és a közvetlen napsugárzástól. Tekercs (100 cm széles) 10 m *DIN EN ISO szabvány vizsgálati értékei, tájékoztatásul szolgálnak feinste Bauchemie

2 Sopro TEB 664 fektetése kerámia lapok alá 1 Az aljzatnak tisztának, hordképesnek, stabilnak valamint a tapadást gátló anyagoktól mentesnek kell lennie. 2 A burkolás megkezdése előtt fugakitöltő körprofilt (RDS 960-t) kell a falakra körbe a rétegvastagságnak megfelelően felragasztani, hogy hanghidak kialakulása elkerülhető legyen. 3 A szívóképes aljzatokat (pl. esztrich) Sopro Grundierunggal le kell alapozni. A nem szívóképes aljzatokat Sopro Haftprimer S-sel kell előkezelni. 4 A fektetés előtt a TEB 664-et a pontos méretnél valamivel nagyobbra felvágjuk. 5 A tekercseket lazán kiterítjük a teljes felületre majd méretre vágjuk.

3 7 A Sopro TEB 664 szélességét az aljzaton pontosan be kell jelölni, mielőtt a habarcs felhordásra kerül. 8 Az előkezelt aljzatra pl.: a Sopro No. 101 schnell vagy VF 419 schnell flexibilis ragasztót kell fogas glettvassal felhordani. Csak annyi habarcsot szabad felkenni, amennyit az anyag meghúzása előtt le tudnak ragasztani. 9 Az előre felvágott egyes szigetelő anyag darabokat gyűrődésmentesen a habarcságyra fektetjük. 10 A glettvas sima felével a Sopro TEB 664-et belenyomkodjuk a habarcsba és úgy elsimítjuk, hogy ne maradjon alatta légbuborék. 11 A következő szigetelő anyag darabot szorosan az előző mellé fektetjük és a széleket óvatosan egymáshoz illesztjük. Vigyázni kell arra, hogy a habarcs az illesztéseknél nehogy kiszivárogjon. 12 Az összeillesztéseket ragasztószalaggal átragaszthatjuk, nehogy a habarcs felhalmozódása következtében hanghíd alakulhasson ki.

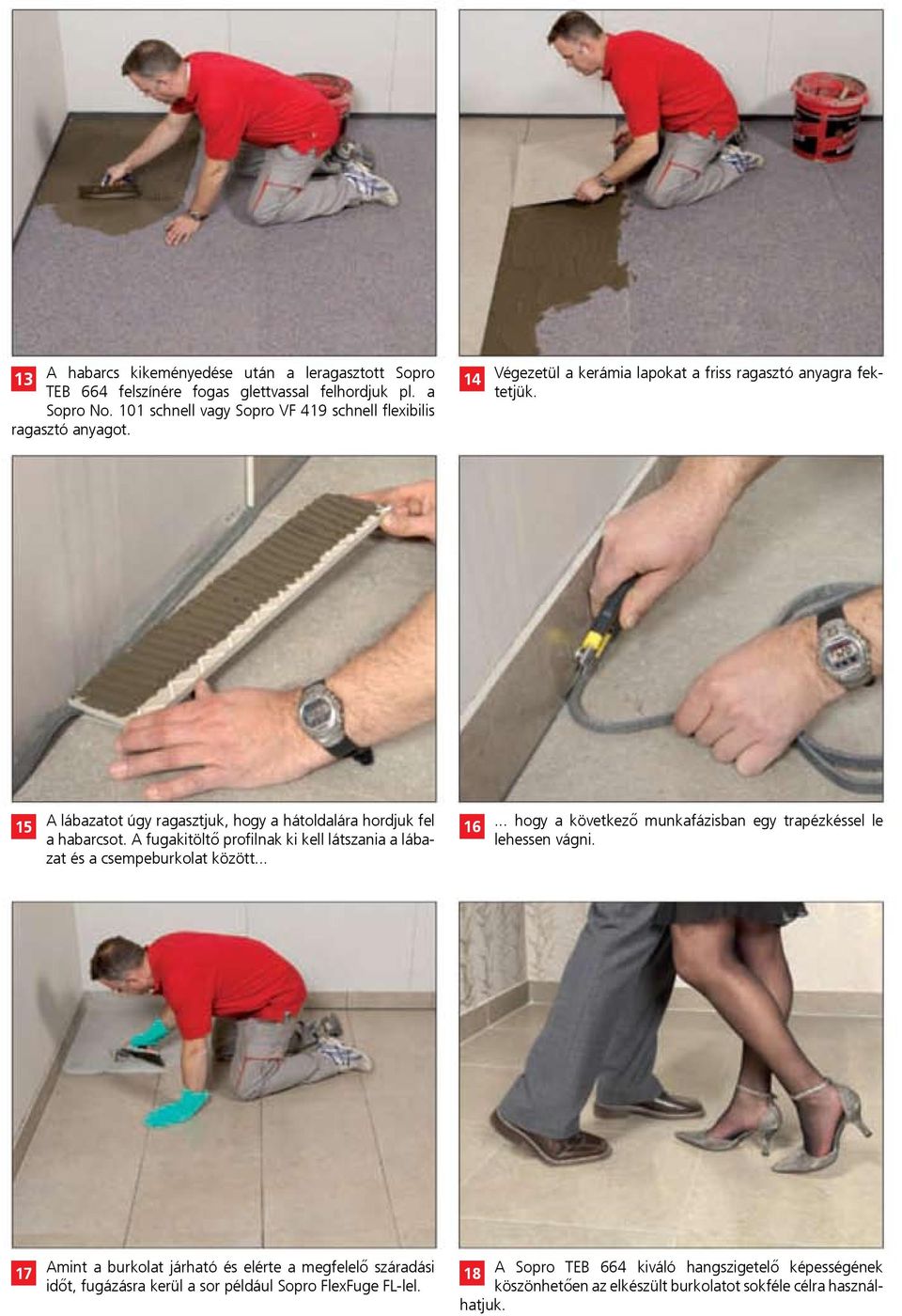

4 13 A habarcs kikeményedése után a leragasztott Sopro TEB 664 felszínére fogas glettvassal felhordjuk pl. a Sopro No. 101 schnell vagy Sopro VF 419 schnell flexibilis ragasztó anyagot. 14 Végezetül a kerámia lapokat a friss ragasztó anyagra fektetjük. 15 A lábazatot úgy ragasztjuk, hogy a hátoldalára hordjuk fel a habarcsot. A fugakitöltő profilnak ki kell látszania a lábazat és a csempeburkolat között hogy a következő munkafázisban egy trapézkéssel le lehessen vágni. 17 Amint a burkolat járható és elérte a megfelelő száradási időt, fugázásra kerül a sor például Sopro FlexFuge FL-lel. 18 A Sopro TEB 664 kiváló hangszigetelő képességének köszönhetően az elkészült burkolatot sokféle célra használhatjuk.

5 Sopro TEB 664 fektetése parketta és laminált padló alá 1 A szőnyegpadló maradványainak eltávolítása után a hordképes és vízszintes aljzat alkalmas a Sopro TEB 664 kiterítésére. 2 A Sopro TEB 664-et egyszerűen az aljzatra terítjük és a terület nagyságának megfelelően egy elektromos ollóval méretre vágjuk. 4 A parkettát a mindenkori gyártó előírásainak megfelelően közvetlenül a Sopro TEB 664-re fektetjük.

6 Tulajdonságok a Az aljazat előkészítése Bedolgozás Oldószermentes, lúgálló, újrahasznosított gumi granulátumból és PUR-elasztomerből készülő, sima felületű hangszigetelő és feszültségmentesítő szigetelőanyag. Annak ellenére, hogy a Sopro TEB 664 anyaga nagyon vékony, használatával jelentős zajszint csökkenés érhető el. Felhasználható hang- és hőszigetelésre valamint feszültségmentesítésre kerámia csempék és lapok,természetes kövek, parketta, laminált padló, szőnyeg illetve PVC alatt. Fektetésekor szorosan egymás mellé kell ragasztani flexibilis Sopro vékony vagy folyékony ragasztó anyaggal a meglévő aljzaton. Az aljzat legyen tiszta, hordképes, stabil, és a tapadást megakadályozó anyagoktól mentes. A szívóképes aljzatokat alapozzuk le Sopro Grundierung-gal, a nem szívóképes, sima, zárt pórusú aljzatokat pedig Sopro Haftprimer S-sel. Kérem, vegyék figyelembe a Sopro alapozók műszaki adatlapjait! A Sopro TEB 664-et közvetlenül a felhasználás előtt száraz és egyenletes hőmérsékletű helyen kell tárolni. Hanghidak képződését megakadályozhatjuk, ha a burkolat fektetése előtt a rétegvastagságnak megfelelő méretű fugakitöltő körprofilt (pl.: Sopro RandDämmStreifen) alkalmazunk. A Sopro TEB 664-et leragasztása előtt a tényleges méretnél valamivel nagyobbra vágjuk, majd lazán leterítjük. A vágáshoz ollót, elektromos ollót vagy trapézkést használjunk. A szigetelő anyag darabjait helyezzük sorban egymás mellé. Miután a szigetelő anyagot a megfelelő méretre felvágtuk, helyezzük a helyiség közepére. A habarcságyat akkor tudjuk a megfelelő nagyságban felhordani, ha előtte a Sopro TEB 664 darabjainak nagyságát az aljzaton bejelöljük. Ezután a jelölésnek megfelelően 6-8 mm fogazatú fogas glettvassal (az aljzat tulajdonságainak megfelelően) vigyük fel a gyorsan kikeményedő, flexibilis, vékony ágyazatú vagy folyékony ragasztó anyagot a hordképes, megfelelően előkészített aljzatra. Csak annyi ragasztó anyagot hordjunk fel, amennyit az anyag meghúzása előtt le tudunk burkolni. A ragasztáshoz Sopro No. 101 schnell vagy VarioFlex 419 schnell flexibilis ragasztó anyagokat ajánljuk az aljzat típusától és a felhasználás módjától függően. Az egyes méretre vágott Sopro TEB 664 darabokat helyezzük gyűrődésmentesen a frissen felhordott ragasztó anyagra, majd a fogas glettvas sima felével vagy glettvassal nyomjuk bele a habarcsba és simítsuk ki annyira, hogy ne maradjanak légbuborékok alatta. A légbuborékokat az anyag közepétől a széle felé dolgozzuk ki. Az optimális feszültségmentesítő és hangszigetelő hatás érdekében a Sopro TEB 664 darabjait illeszük szorosan egymás mellé. Arra kell vigyázni, hogy a ragasztó anyag az illesztéseknél ne folyjon ki. A szigetelő anyag széleit össze lehet ragasztószalaggal (pl.: 20 mm széles Tesakrepp) ragasztani, nehogy a felgyülemlett ragasztó habarcs miatt hanghíd alakuljon ki. A ragasztó anyag kikeményedése után a felület leburkolható kerámia csempével vagy lappal a felhasználási területnek megfelelő vékony ágyazatú vagy folyékony ragasztó anyag felhasználásával. Amint a felület járható és fugázhatóvá válik, megkezdődhet a fugázás például Sopro FlexFuge FL, Sopro FlexFuge FL-S vagy Sopro Brillant alkalmazásával. A dilatációs fugákat eltakarva meg kell hagyni. A lábazat felrakása: A ragasztó anyagot a lábazati csempe hátoldalára kell felhordani. A lábazatot úgy kell a falon elhelyezni, hogy a korábban felragasztott fugakitöltő körprofil kilátszódjon a lábazat és a padlóburkolat között. A következő munkafázisban a fugakitöltő körprofilt pl. egy trapézkéssel le kell vágni. Parketta vagy laminált padló fektetése: a Sopro TEB 664 egyaránt felhasználható parketta (egyszerű vagy ragasztó anyagba történő fektetéssel) vagy laminált padló alá. Az egyszerű fektetésnél a Sopro TEB 664 -et kiterítjük az előkészített, vízszintes aljzatra és a helyiség méretének megfelelően felvágjuk. Végezetül a parkettát illetve a laminált padlót a gyártó mindenkori utasításainak megfelelően közvetlenü ráburkoljuk a szigetelőanyagra. Amennyiben a parkettát ragasztjuk, a kerámia csempék és lapoknál leírt eljárást követjük. A Sopro TEB 664-et kiterítjük, felvágjuk majd a helyiség közepére helyezzük. Az előkészített, egyenes aljzatra a szigetelést Sopro VarioFlex -szel felragasztjuk. A habarcs kikeményedése után a parkettát a mindenkori gyártó utasításainak megfelelő ragasztó anyaggal közvetlenül a szigetelő anyagra ragasztjuk fel. Figyelem! Mivel a vizsgálati intézetek által megadott hang-és hőszigetelési értékek az épületek sokfélesége miatt nem mindig az adott objektumnak megfelelő normák alapján készültek, érdemes minden esetben a helyszínen az értékek pontos meghatározása érdekében próba hang-és hőszigetelést valamint méréseket végezni. CE megjelölés Aacheni Hang és Hőérték Mérőállomás: Hangszigetelés a DIN ENISO szabványnak megfelelő Az eb ben a leírás ban ol vas ha tó ada tok ter mék leírá sok, ame lyek ta pasz ta la taink ra és vizs gá la taink ra tá masz ko dó ál ta lá nos uta lá sok, és nem al kal maz ha tóak konk rét, egyes ese tek re. Az itt fel so rolt ada tok nem ké pez he tik sem mi fé le kártérítési igény alap ját. Szük ség ese tén kér jük, for dul jon mű sza ki ta nács adóink hoz! A változtatás jogát fenntartjuk! Sopro Hungária Kft Budakeszi, Szőlőskert út 21., Telefon: 23/ , Értékesítés: 23/ , Fax: 23/ , info@sopro.hu, Internet: Nyitvatartás: H-Cs: P:
