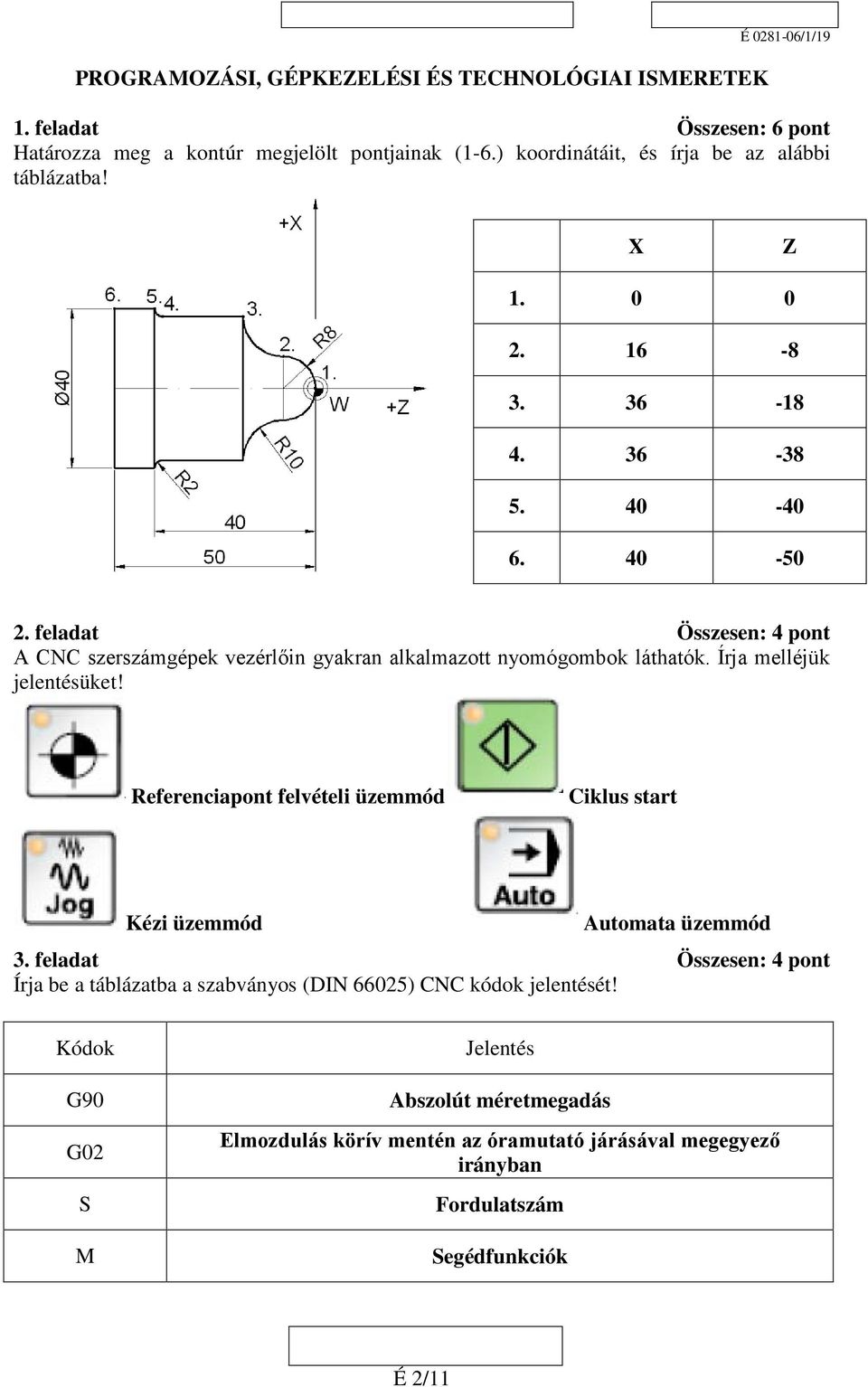

2 PROGRAMOZÁSI, GÉPKEZELÉSI ÉS TECHNOLÓGIAI ISMERETEK É /1/19 1. feladat Összesen: 6 pont Határozza meg a kontúr megjelölt pontjainak (1-6.) koordinátáit, és írja be az alábbi táblázatba! X Z feladat Összesen: 4 pont A CNC szerszámgépek vezérlőin gyakran alkalmazott nyomógombok láthatók. Írja melléjük jelentésüket! Referenciapont felvételi üzemmód Ciklus start Kézi üzemmód Automata üzemmód 3. feladat Összesen: 4 pont Írja be a táblázatba a szabványos (DIN 66025) CNC kódok jelentését! Kódok G90 G02 S M Jelentés Abszolút méretmegadás Elmozdulás körív mentén az óramutató járásával megegyező irányban Fordulatszám Segédfunkciók É 2/11

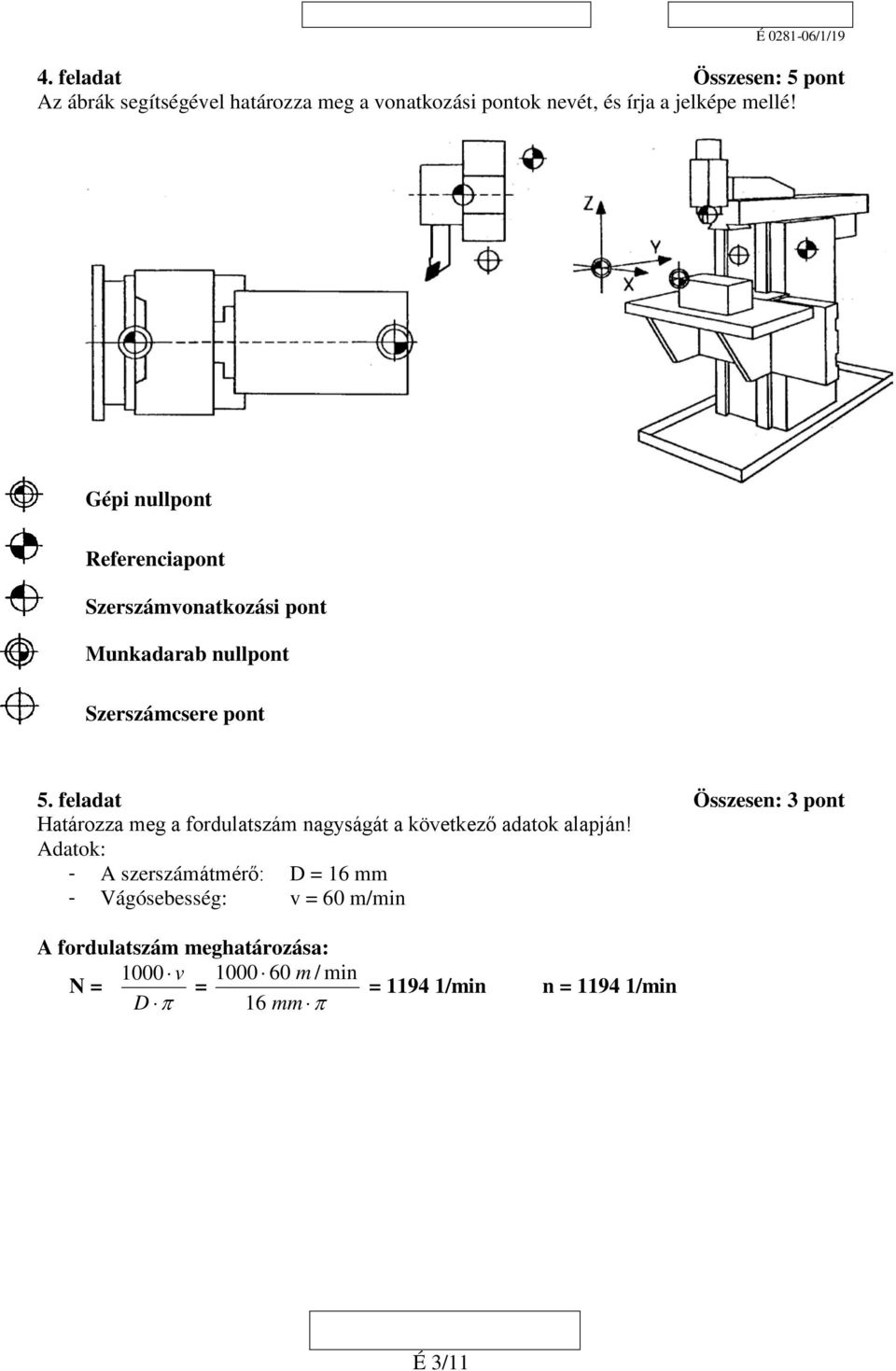

3 4. feladat Összesen: 5 pont Az ábrák segítségével határozza meg a vonatkozási pontok nevét, és írja a jelképe mellé! Gépi nullpont Referenciapont Szerszámvonatkozási pont Munkadarab nullpont Szerszámcsere pont 5. feladat Összesen: 3 pont Határozza meg a fordulatszám nagyságát a következő adatok alapján! Adatok: - A szerszámátmérő: D = 16 mm - Vágósebesség: v = 60 m/min A fordulatszám meghatározása: 1000 v m / min N = = D π 16 mm π = /min n = /min É 3/11

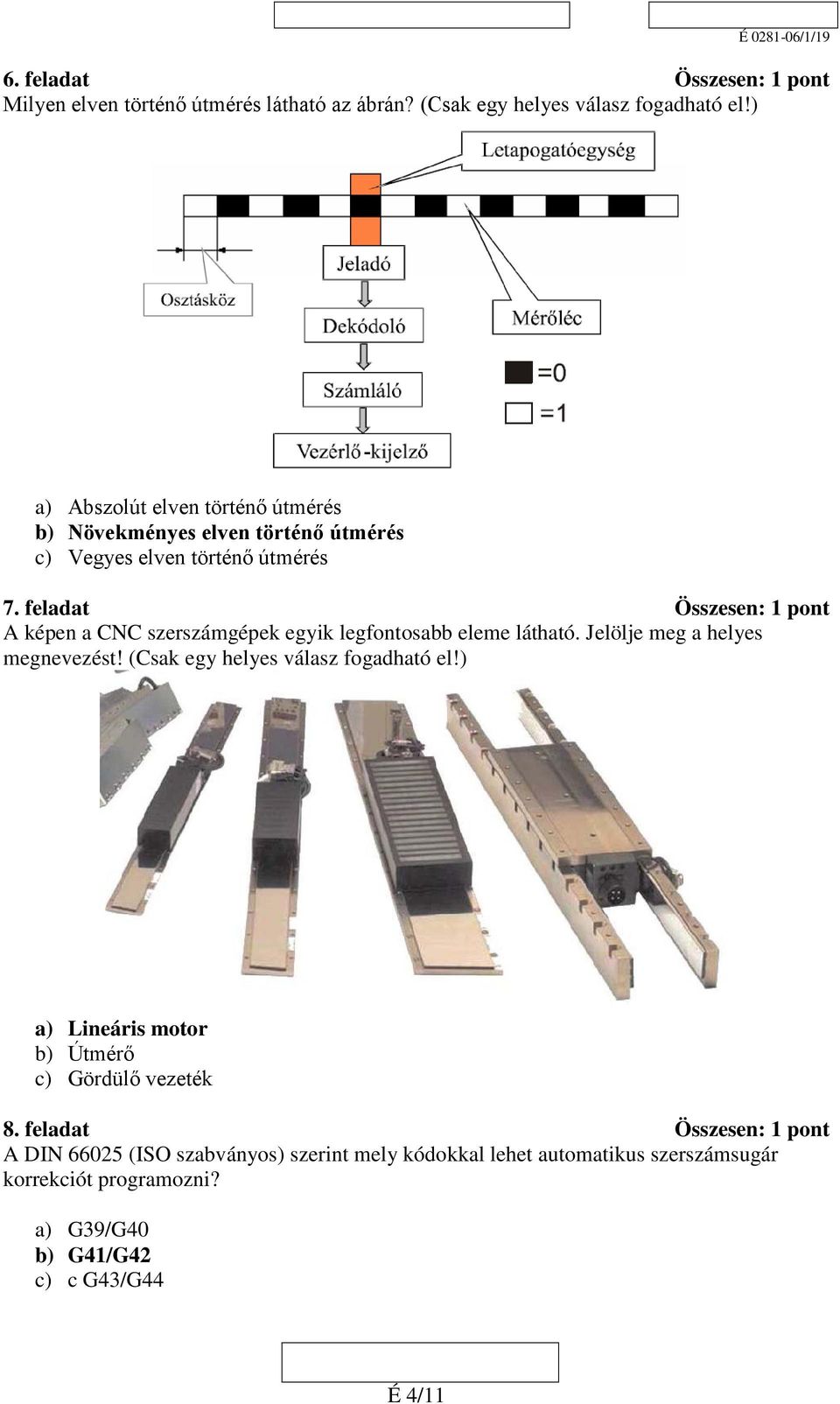

4 6. feladat Összesen: 1 pont Milyen elven történő útmérés látható az ábrán? (Csak egy helyes válasz fogadható el!) a) Abszolút elven történő útmérés b) Növekményes elven történő útmérés c) Vegyes elven történő útmérés 7. feladat Összesen: 1 pont A képen a CNC szerszámgépek egyik legfontosabb eleme látható. Jelölje meg a helyes megnevezést! (Csak egy helyes válasz fogadható el!) a) Lineáris motor b) Útmérő c) Gördülő vezeték 8. feladat Összesen: 1 pont A DIN (ISO szabványos) szerint mely kódokkal lehet automatikus szerszámsugár korrekciót programozni? a) G39/G40 b) G41/G42 c) c G43/G44 É 4/11

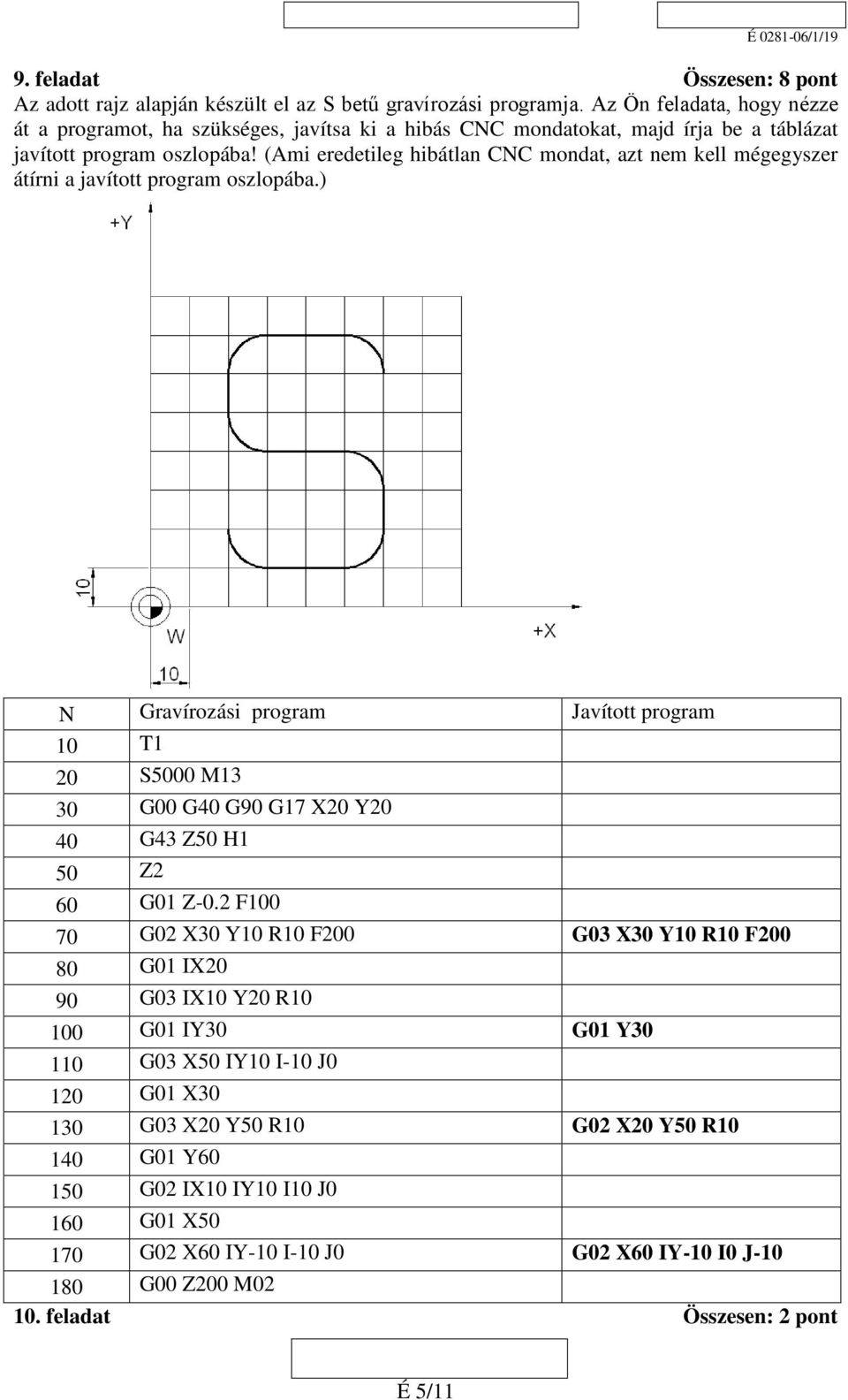

5 9. feladat Összesen: 8 pont Az adott rajz alapján készült el az S betű gravírozási programja. Az Ön feladata, hogy nézze át a programot, ha szükséges, javítsa ki a hibás CNC mondatokat, majd írja be a táblázat javított program oszlopába! (Ami eredetileg hibátlan CNC mondat, azt nem kell mégegyszer átírni a javított program oszlopába.) N Gravírozási program Javított program 10 T1 20 S5000 M13 30 G00 G40 G90 G17 X20 Y20 40 G43 Z50 H1 50 Z2 60 G01 Z-0.2 F G02 X30 Y10 R10 F200 G03 X30 Y10 R10 F G01 IX20 90 G03 IX10 Y20 R G01 IY30 G01 Y G03 X50 IY10 I-10 J0 120 G01 X G03 X20 Y50 R10 G02 X20 Y50 R G01 Y G02 IX10 IY10 I10 J0 160 G01 X G02 X60 IY-10 I-10 J0 G02 X60 IY-10 I0 J G00 Z200 M feladat Összesen: 2 pont É 5/11

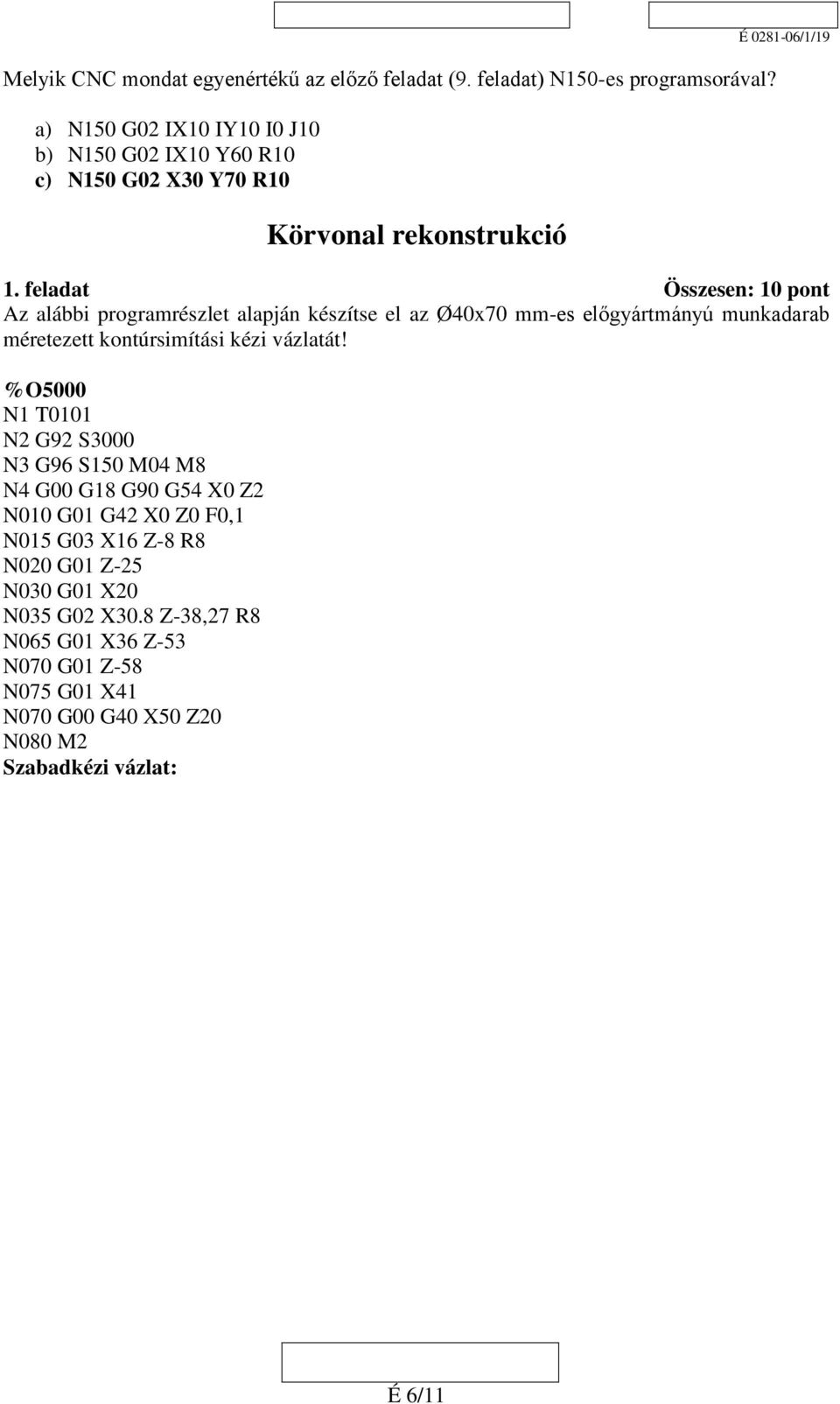

6 Melyik CNC mondat egyenértékű az előző feladat (9. feladat) N150-es programsorával? a) N150 G02 IX10 IY10 I0 J10 b) N150 G02 IX10 Y60 R10 c) N150 G02 X30 Y70 R10 Körvonal rekonstrukció É /1/19 1. feladat Összesen: 10 pont Az alábbi programrészlet alapján készítse el az Ø40x70 mm-es előgyártmányú munkadarab méretezett kontúrsimítási kézi vázlatát! %O5000 N1 T0101 N2 G92 S3000 N3 G96 S150 M04 M8 N4 G00 G18 G90 G54 X0 Z2 N010 G01 G42 X0 Z0 F0,1 N015 G03 X16 Z-8 R8 N020 G01 Z-25 N030 G01 X20 N035 G02 X30.8 Z-38,27 R8 N065 G01 X36 Z-53 N070 G01 Z-58 N075 G01 X41 N070 G00 G40 X50 Z20 N080 M2 Szabadkézi vázlat: É 6/11

7 É 7/11 É /1/19

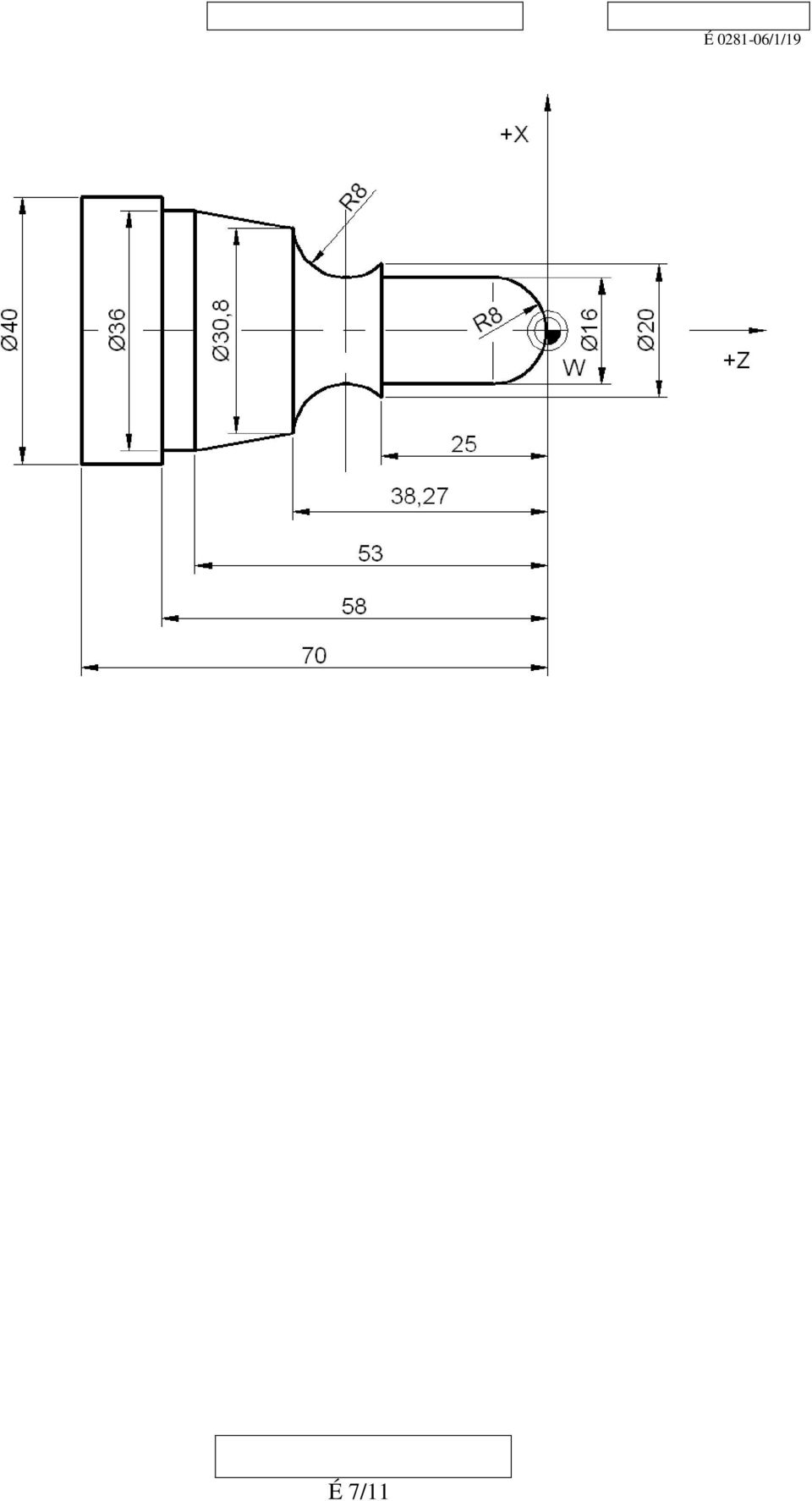

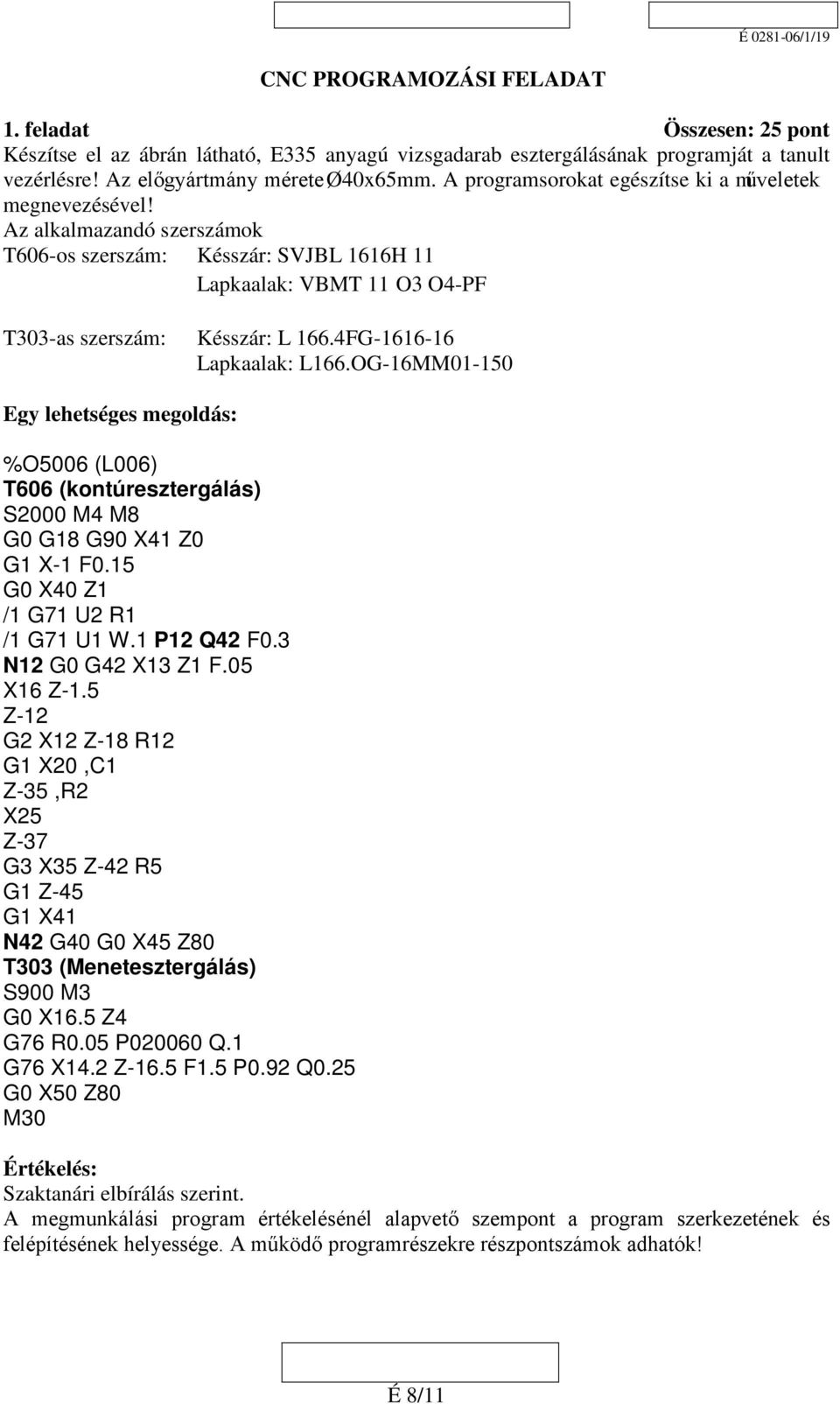

8 CNC PROGRAMOZÁSI FELADAT 1. feladat Összesen: 25 pont Készítse el az ábrán látható, E335 anyagú vizsgadarab esztergálásának programját a tanult vezérlésre! Az előgyártmány mérete Ø40x65mm. A programsorokat egészítse ki a műveletek megnevezésével! Az alkalmazandó szerszámok T606-os szerszám: Késszár: SVJBL 1616H 11 Lapkaalak: VBMT 11 O3 O4-PF T303-as szerszám: Késszár: L 166.4FG Lapkaalak: L166.OG-16MM Egy lehetséges megoldás: %O5006 (L006) T606 (kontúresztergálás) S2000 M4 M8 G0 G18 G90 X41 Z0 G1 X-1 F0.15 G0 X40 Z1 /1 G71 U2 R1 /1 G71 U1 W.1 P12 Q42 F0.3 N12 G0 G42 X13 Z1 F.05 X16 Z-1.5 Z-12 G2 X12 Z-18 R12 G1 X20,C1 Z-35,R2 X25 Z-37 G3 X35 Z-42 R5 G1 Z-45 G1 X41 N42 G40 G0 X45 Z80 T303 (Menetesztergálás) S900 M3 G0 X16.5 Z4 G76 R0.05 P Q.1 G76 X14.2 Z-16.5 F1.5 P0.92 Q0.25 G0 X50 Z80 M30 Értékelés: Szaktanári elbírálás szerint. A megmunkálási program értékelésénél alapvető szempont a program szerkezetének és felépítésének helyessége. A működő programrészekre részpontszámok adhatók! É 8/11

9 2. feladat Összesen: 30 pont Készítse el a műhelyrajzon látható, AlMg1 anyagú vizsgadarab marásának CNC programját a tanult vezérlésre! A megmunkáláshoz töltse ki a mellékelt műveletterv lapot! Az előgyártmány mérete 80x80x20 mm. Egy lehetséges megoldás: MŰVELETTERV Munkadarab: Vizsgadarab Anyag: Almg1 Programazonosító: V-01 Felfog.módja/száma: Gépsatu/1 Nyersdarab méret: 80x80x20 Szerszámgép/Vezérlés: VMC500/TNC410 Felfogási terv: (kézi vázlat/befogási méretekkel/nullponttal/) Sorsz. Művelet megnevezése Szerszámazonosító Megjegyzés 1 Kontúrmarás 1 2 Központfúrás 2 3 Fúrás 3 4 Zsebmarás 4 5 Íves horonymarás 5 Forgácsolási adatok Szerszámazonosító T Szerszámátmérő D [mm] 20 2, É 9/11

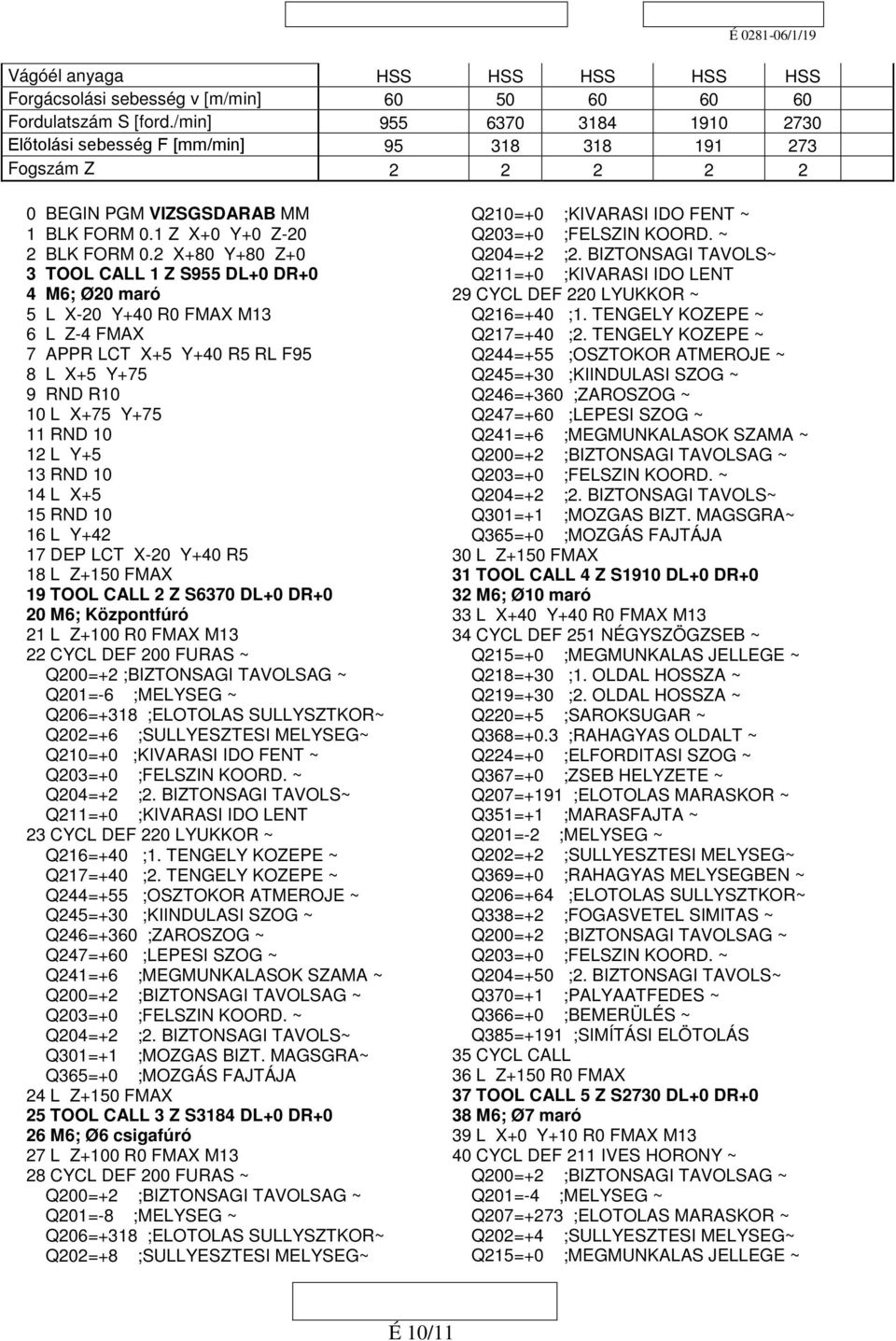

10 Vágóél anyaga HSS HSS HSS HSS HSS Forgácsolási sebesség v [m/min] Fordulatszám S [ford./min] Előtolási sebesség F [mm/min] Fogszám Z BEGIN PGM VIZSGSDARAB MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+80 Y+80 Z+0 3 TOOL CALL 1 Z S955 DL+0 DR+0 4 M6; Ø20 maró 5 L X-20 Y+40 R0 FMAX M13 6 L Z-4 FMAX 7 APPR LCT X+5 Y+40 R5 RL F95 8 L X+5 Y+75 9 RND R10 10 L X+75 Y RND L Y+5 13 RND L X+5 15 RND L Y DEP LCT X-20 Y+40 R5 18 L Z+150 FMAX 19 TOOL CALL 2 Z S6370 DL+0 DR+0 20 M6; Központfúró 21 L Z+100 R0 FMAX M13 22 CYCL DEF 200 FURAS ~ Q201=-6 ;MELYSEG ~ Q206=+318 ;ELOTOLAS SULLYSZTKOR~ Q202=+6 ;SULLYESZTESI MELYSEG~ Q210=+0 ;KIVARASI IDO FENT ~ Q203=+0 ;FELSZIN KOORD. ~ Q211=+0 ;KIVARASI IDO LENT 23 CYCL DEF 220 LYUKKOR ~ Q216=+40 ;1. TENGELY KOZEPE ~ Q217=+40 ;2. TENGELY KOZEPE ~ Q244=+55 ;OSZTOKOR ATMEROJE ~ Q245=+30 ;KIINDULASI SZOG ~ Q246=+360 ;ZAROSZOG ~ Q247=+60 ;LEPESI SZOG ~ Q241=+6 ;MEGMUNKALASOK SZAMA ~ Q203=+0 ;FELSZIN KOORD. ~ Q301=+1 ;MOZGAS BIZT. MAGSGRA~ Q365=+0 ;MOZGÁS FAJTÁJA 24 L Z+150 FMAX 25 TOOL CALL 3 Z S3184 DL+0 DR+0 26 M6; Ø6 csigafúró 27 L Z+100 R0 FMAX M13 28 CYCL DEF 200 FURAS ~ Q201=-8 ;MELYSEG ~ Q206=+318 ;ELOTOLAS SULLYSZTKOR~ Q202=+8 ;SULLYESZTESI MELYSEG~ Q210=+0 ;KIVARASI IDO FENT ~ Q203=+0 ;FELSZIN KOORD. ~ Q211=+0 ;KIVARASI IDO LENT 29 CYCL DEF 220 LYUKKOR ~ Q216=+40 ;1. TENGELY KOZEPE ~ Q217=+40 ;2. TENGELY KOZEPE ~ Q244=+55 ;OSZTOKOR ATMEROJE ~ Q245=+30 ;KIINDULASI SZOG ~ Q246=+360 ;ZAROSZOG ~ Q247=+60 ;LEPESI SZOG ~ Q241=+6 ;MEGMUNKALASOK SZAMA ~ Q203=+0 ;FELSZIN KOORD. ~ Q301=+1 ;MOZGAS BIZT. MAGSGRA~ Q365=+0 ;MOZGÁS FAJTÁJA 30 L Z+150 FMAX 31 TOOL CALL 4 Z S1910 DL+0 DR+0 32 M6; Ø10 maró 33 L X+40 Y+40 R0 FMAX M13 34 CYCL DEF 251 NÉGYSZÖGZSEB ~ Q215=+0 ;MEGMUNKALAS JELLEGE ~ Q218=+30 ;1. OLDAL HOSSZA ~ Q219=+30 ;2. OLDAL HOSSZA ~ Q220=+5 ;SAROKSUGAR ~ Q368=+0.3 ;RAHAGYAS OLDALT ~ Q224=+0 ;ELFORDITASI SZOG ~ Q367=+0 ;ZSEB HELYZETE ~ Q207=+191 ;ELOTOLAS MARASKOR ~ Q351=+1 ;MARASFAJTA ~ Q201=-2 ;MELYSEG ~ Q202=+2 ;SULLYESZTESI MELYSEG~ Q369=+0 ;RAHAGYAS MELYSEGBEN ~ Q206=+64 ;ELOTOLAS SULLYSZTKOR~ Q338=+2 ;FOGASVETEL SIMITAS ~ Q203=+0 ;FELSZIN KOORD. ~ Q204=+50 ;2. BIZTONSAGI TAVOLS~ Q370=+1 ;PALYAATFEDES ~ Q366=+0 ;BEMERÜLÉS ~ Q385=+191 ;SIMÍTÁSI ELÖTOLÁS 35 CYCL CALL 36 L Z+150 R0 FMAX 37 TOOL CALL 5 Z S2730 DL+0 DR+0 38 M6; Ø7 maró 39 L X+0 Y+10 R0 FMAX M13 40 CYCL DEF 211 IVES HORONY ~ Q201=-4 ;MELYSEG ~ Q207=+273 ;ELOTOLAS MARASKOR ~ Q202=+4 ;SULLYESZTESI MELYSEG~ Q215=+0 ;MEGMUNKALAS JELLEGE ~ É 10/11

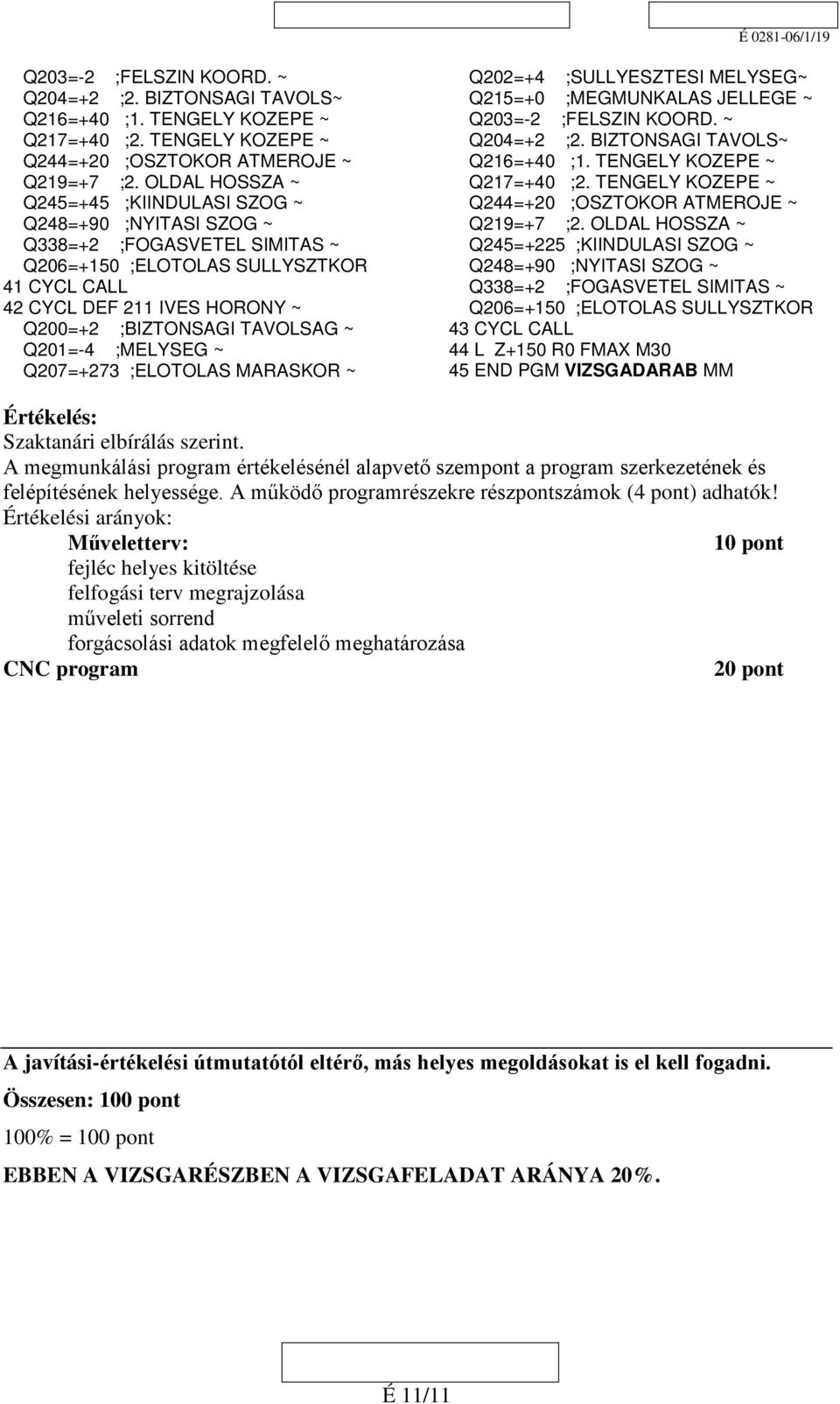

11 Q203=-2 ;FELSZIN KOORD. ~ Q216=+40 ;1. TENGELY KOZEPE ~ Q217=+40 ;2. TENGELY KOZEPE ~ Q244=+20 ;OSZTOKOR ATMEROJE ~ Q219=+7 ;2. OLDAL HOSSZA ~ Q245=+45 ;KIINDULASI SZOG ~ Q248=+90 ;NYITASI SZOG ~ Q338=+2 ;FOGASVETEL SIMITAS ~ Q206=+150 ;ELOTOLAS SULLYSZTKOR 41 CYCL CALL 42 CYCL DEF 211 IVES HORONY ~ Q201=-4 ;MELYSEG ~ Q207=+273 ;ELOTOLAS MARASKOR ~ Q202=+4 ;SULLYESZTESI MELYSEG~ Q215=+0 ;MEGMUNKALAS JELLEGE ~ Q203=-2 ;FELSZIN KOORD. ~ Q216=+40 ;1. TENGELY KOZEPE ~ Q217=+40 ;2. TENGELY KOZEPE ~ Q244=+20 ;OSZTOKOR ATMEROJE ~ Q219=+7 ;2. OLDAL HOSSZA ~ Q245=+225 ;KIINDULASI SZOG ~ Q248=+90 ;NYITASI SZOG ~ Q338=+2 ;FOGASVETEL SIMITAS ~ Q206=+150 ;ELOTOLAS SULLYSZTKOR 43 CYCL CALL 44 L Z+150 R0 FMAX M30 45 END PGM VIZSGADARAB MM Értékelés: Szaktanári elbírálás szerint. A megmunkálási program értékelésénél alapvető szempont a program szerkezetének és felépítésének helyessége. A működő programrészekre részpontszámok (4 pont) adhatók! Értékelési arányok: Műveletterv: 10 pont fejléc helyes kitöltése felfogási terv megrajzolása műveleti sorrend forgácsolási adatok megfelelő meghatározása CNC program 20 pont A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 20%. É 11/11
