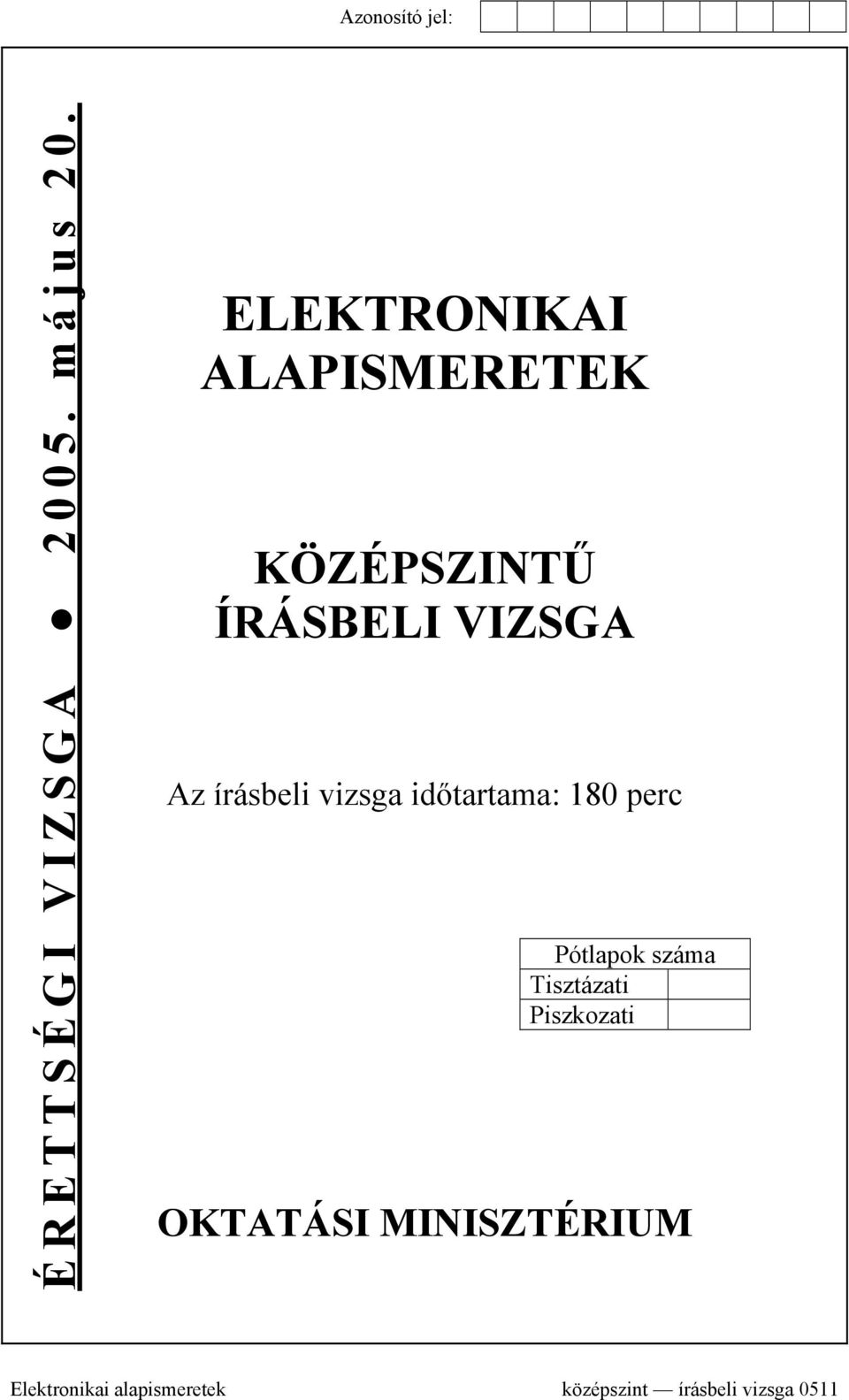

1 ÉRETTSÉGI VIZSGA május 20. ELEKTRONIKAI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI MINISZTÉRIM Elektronikai alapismeretek középszint írásbeli vizsga

2 Fontos tudnivalók Az írásbeli dolgozat megoldásához segédeszközként csak nem programozható számológép használható! A tesztjellegű kérdéseket a feladatlapon, a kérdések alatt rendelkezésre álló szabad helyen kell megoldani! A feladatok megoldása a felügyelőtanárok által kiosztott pótlapokon történik. A pótlapokat lapszámozással kell ellátni, és fel kell tüntetni rajtuk az azonosító jelet! A számítást igénylő feladatoknál ügyelni kell az összefüggés (képlet) helyes felírására, a szakszerű behelyettesítésre és a helyes számolásra. Ezek bármelyikének hiánya pontlevonást jelent. A behelyettesítés indokolt esetben normál alakban történjen. A végeredményt a következő formátumban kell megadni: kiszámítandó mennyiség számérték mértékegység (pl. R 1,5 kω). A végeredmény csak akkor fogadható el teljes pontszámmal, ha annak számértéke és mértékegysége kifogástalan. A feladatok megoldásánál ügyelni kell az írásbeli dolgozat rendezettségére, az áttekinthetőségre, a szabványos jelölések alkalmazására, a műszaki, formai és esztétikai elvárásoknak való megfelelésre. Ezek hiánya pontlevonást jelent. A megoldásban az esetleges hibás részeket egy ferde vonallal kell áthúzni. A megoldási időn belül lehetőség van tisztázat készítésére is. Ebben az esetben egy Piszkozat és egy Tisztázat készül folyamatos oldalszámozással. írásbeli vizsga 2/ május 20.

3 Teszt jellegű kérdéssor Maximális pontszám: 40 1.) Töltse ki a táblázatot az első oszlopban található minta alapján! (4 pont) 20 mv 100 nf 500 khz 40 kω 10 ms 20 µ S V 2.) Töltse ki a táblázatot az első oszlopban található minta alapján! (4 pont) V A Ω A V A s C V Vs Ω s 2 m 3.) Egészítse ki a táblázatot! (4 pont) A u ,1 a u (db) ) Rajzolja le a hiányzó szimbolikus rajzjeleket! (4 pont) PNP tranzisztor N-csatornás záróréteges FET Egyenirányító dióda Műveleti erősítő Forgókondenzátor 2 bemenetű NOR kapu 5.) Számítsa ki az R 1 kω ellenálláson 20 V feszültség hatására létrejövő teljesítményt! P írásbeli vizsga 3/ május 20.

4 6.) Határozza meg az 0 4,5 V terheletlen kapocsfeszültségű, R b 1 Ω belső ellenállású telep kapocsfeszültségét I t 200 ma terhelő áram esetén! k 7.) Határozza meg az 10 V feszültségre feltöltött C 1000 µf kapacitású kondenzátorban tárolt töltést! Q 8.) Határozza meg annak a rezgőkörnek a rezonancia-frekvenciáját, amelyben L 1mH C 1 nf! f 0 9.) Számítsa ki az R ellenállás értékét! Adatok: 5 V, AK0 1,8 V, I A0 20 ma. I A0 R D AK0 R 10.) Számítsa ki az R ki 1 kω kimeneti ellenállású ki0 1 V terheletlen kimeneti feszültségű erősítő kimeneti feszültségét R t 4 kω terhelés esetén! ki írásbeli vizsga 4/ május 20.

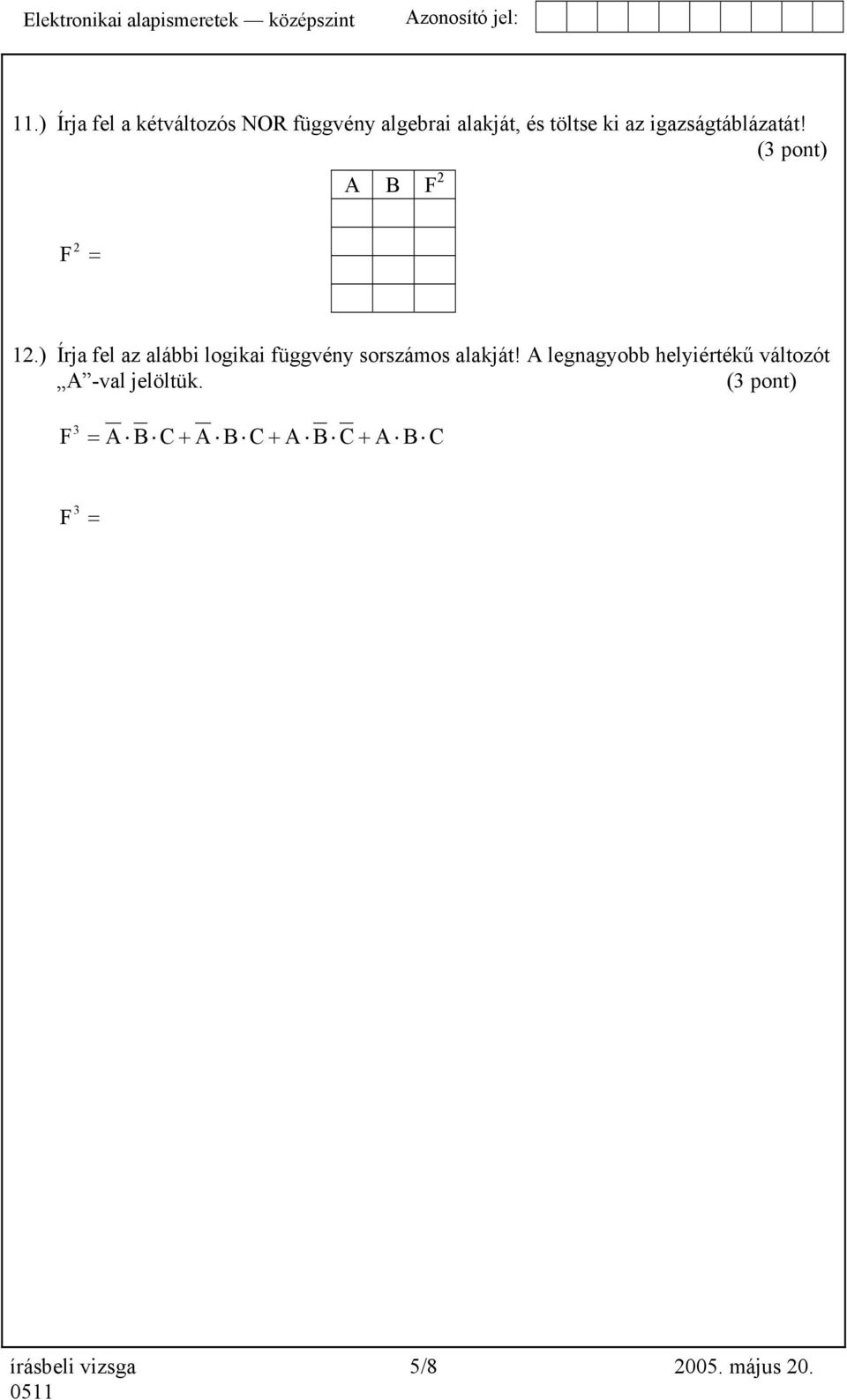

5 11.) Írja fel a kétváltozós NOR függvény algebrai alakját, és töltse ki az igazságtáblázatát! A B F 2 2 F 12.) Írja fel az alábbi logikai függvény sorszámos alakját! A legnagyobb helyiértékű változót A -val jelöltük. F 3 A B C + A B C + A B C + A B C 3 F írásbeli vizsga 5/ május 20.

6 Feladatsor Maximális pontszám: feladat 15 pont Egyenáramú hálózat számítása I 1 R 1 Adatok: I 2 I 3 I 4 12 V R Ω R 2 R 3 R 4 R 2 1,2 kω R 3 2 kω R 4 3 kω Feladatok: a) Határozza meg az eredő ellenállást (R e )! b) Határozza meg az R 1 ellenálláson fellépő feszültséget ( 1 )! c) Határozza meg az R 2, R 3 és R 4 ellenálláson fellépő feszültséget ( 2 )! d) Határozza meg az ellenállásokon folyó áramokat (I 1, I 2, I 3, I 4 )! 2. feladat 15 pont Váltakozó áramú hálózat számítása I C R L Adatok: I 20 ma f 1 khz X C 600 Ω R 400 Ω X L 900 Ω Feladatok: a) Határozza meg az áramköri elemeken fellépő feszültségeket ( R, C, L )! b) Határozza meg az áramkör impedanciáját és tápfeszültségét (Z, )! c) Határozza meg a kapacitás és az induktivitás értékét (C, L)! írásbeli vizsga 6/ május 20.

7 3. feladat 15 pont Közös emitteres erősítő számítása Be u be C 1 + t Adatok: R B1 R C C 2 R Ki B1 39 kω R B2 15 kω R C 1,5 kω R E 510 Ω R t 2 kω T A tranzisztor paraméterei: R B2 R E C E u ki R t h 11E 3 kω h 21E 180 h 22E 20 µs Feladatok: a) Határozza meg a fokozat bemeneti (R be ) és kimeneti (R ki ) ellenállását! b) Határozza meg a feszültségerősítés értékét viszonyszámként (A u ) és db-ben (a u )! c) Határozza meg az áramerősítés értékét viszonyszámként (A i ) és db-ben (a i )! 4. feladat 15 pont Kombinációs hálózat tervezése Adott a logikai függvény igazságtáblázata: A B C F Feladatok: a) Adja meg a függvény algebrai alakját! b) Egyszerűsítse a függvényt! c) Valósítsa meg a függvényt NOT, AND és OR kapukkal! (A változók csak ponált alakban állnak rendelkezésre.) d) Valósítsa meg a függvényt NAND kapukkal! A legnagyobb helyiértékű változót A -val jelöltük. írásbeli vizsga 7/ május 20.

8 témakör Teszt Feladatsor a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma ÖSSZESEN Az írásbeli vizsgarész pontszáma 100 minősítés (százalék) a témakör elért pontszáma javító tanár Teszt Feladatsor elért pontszám programba beírt pontszám javító tanár jegyző írásbeli vizsga 8/ május 20.
