1 Az antropometria alapjai Mischinger Gábor mgxmgx Q ép A106 Az antropometria szükségessége TERMÉKFEJLESZTÉS/TERVEZÉS/KIVÁLASZTÁS ERGONÓMIAI FELADATOK ÉS TEVÉKENYSÉGEK ANTROPOMETRIAI ADATOK Célja: Hatékony, biztonságos és kényelmes temékhasználat 2/55 Információszerzés SZABVÁNYOK Előírások Alapelvek Ajánlások Módszerek SZAKIRODALMI ADATOK Nyomtatott források Adattáblázatok Elektronikus források KUTATÁS Mérés Megfigyelés Kérdőív Kísérletek stb. 3/55 Szabványok (nem friss, nem naprakész lista!) ISO, EN, MSZ, BS, DIN, AFNOR, ÖNORM MI 17231/1-77: Testméretek. Nők statikai és dinamikus testméretei MI 17231/2-77: Testméretek. Férfiak statikai és dinamikus testméretei MSZ EN 547-1: 1998MSZ EN 547-1:1996+A1:2009 Gépek biztonsága. Az emberi test méretei. 1. rész: Az egésztest hozzáférési helyek méretei meghatározásának alapelvei gépi munkahelyeken. MSZ EN 547-2: 1998MSZ EN 547-2:1996+A1:2009 Gépek biztonsága. Az emberi test méretei. 2. rész: A hozzáférési nyílások méretezésének alapelvei. MSZ EN 547-3: 1998 MSZ EN 547-3:1996+A1:2009 Gépek biztonsága. Az emberi test méretei. 3. rész: Testméretek MSZ EN 614-1:1998MSZ EN 614-1:2006+A1:2009 Gépek biztonsága. A kialakítás ergonómiai elvei. 1. rész: Fogalmak és általános elvek. MSZ EN MSZ EN :2001+A1:2009 Gépek biztonsága. Az ember fizikai teljesítőképessége (+ 2, 3, 4, 5, 2007-ig) 4/55 Információszerzés 2. Szakirodalmi adatok - Nyomtatott források Testméretek: Erők, nyomatékok: Speciális feladatok: Általános adatok: Stephen Pheasant: Body Space, Adultdata, Childdata, Older Adultdata B.J.Daams: Human Force Exertion in Userproduct Interaction Alders-Laarakker-Rietkerk: Reader Inleiding...(gyermek kerékpár) Cushman-Rosenberg: Human Factors in Product Design (mozgáskorlátozottak) Sanders-McCormick: Human Factors in Engineering and Design Információszerzés 2. Szakirodalmi adatok - Elektronikus források Közvetlen információ Internet Adatbázis PeopleSize És még sokan mások. 5/55 6/55 EDS Közvetett információ - Számítógéppel támogatott antropometriai tervezés értékelés (CAAA) ADAPS MANNEQUIN ANTHROPOS JACK 1

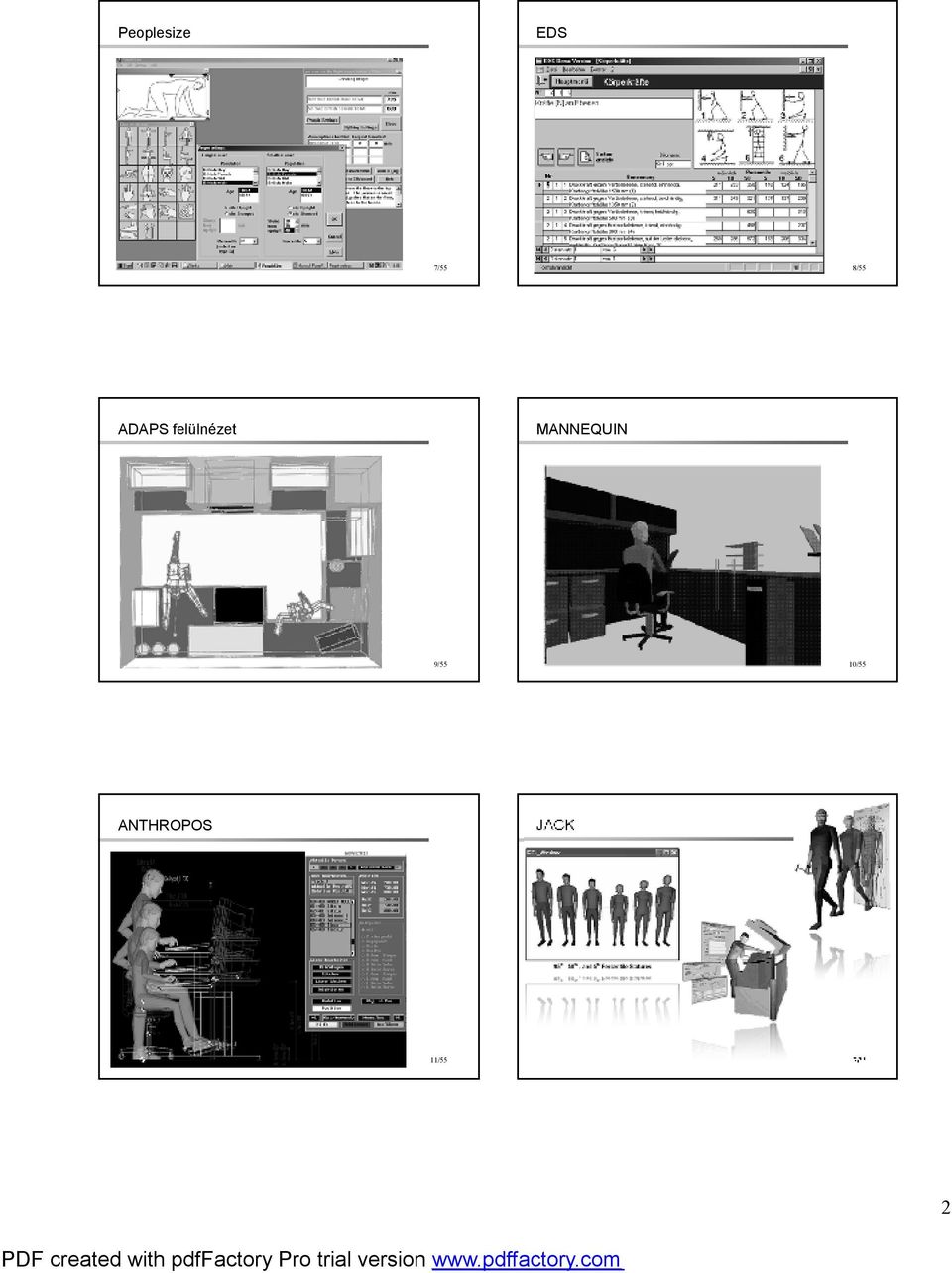

2 Peoplesize EDS 7/55 8/55 ADAPS felülnézet MANNEQUIN 9/55 10/55 ANTHROPOS JACK 11/55 12/55 2

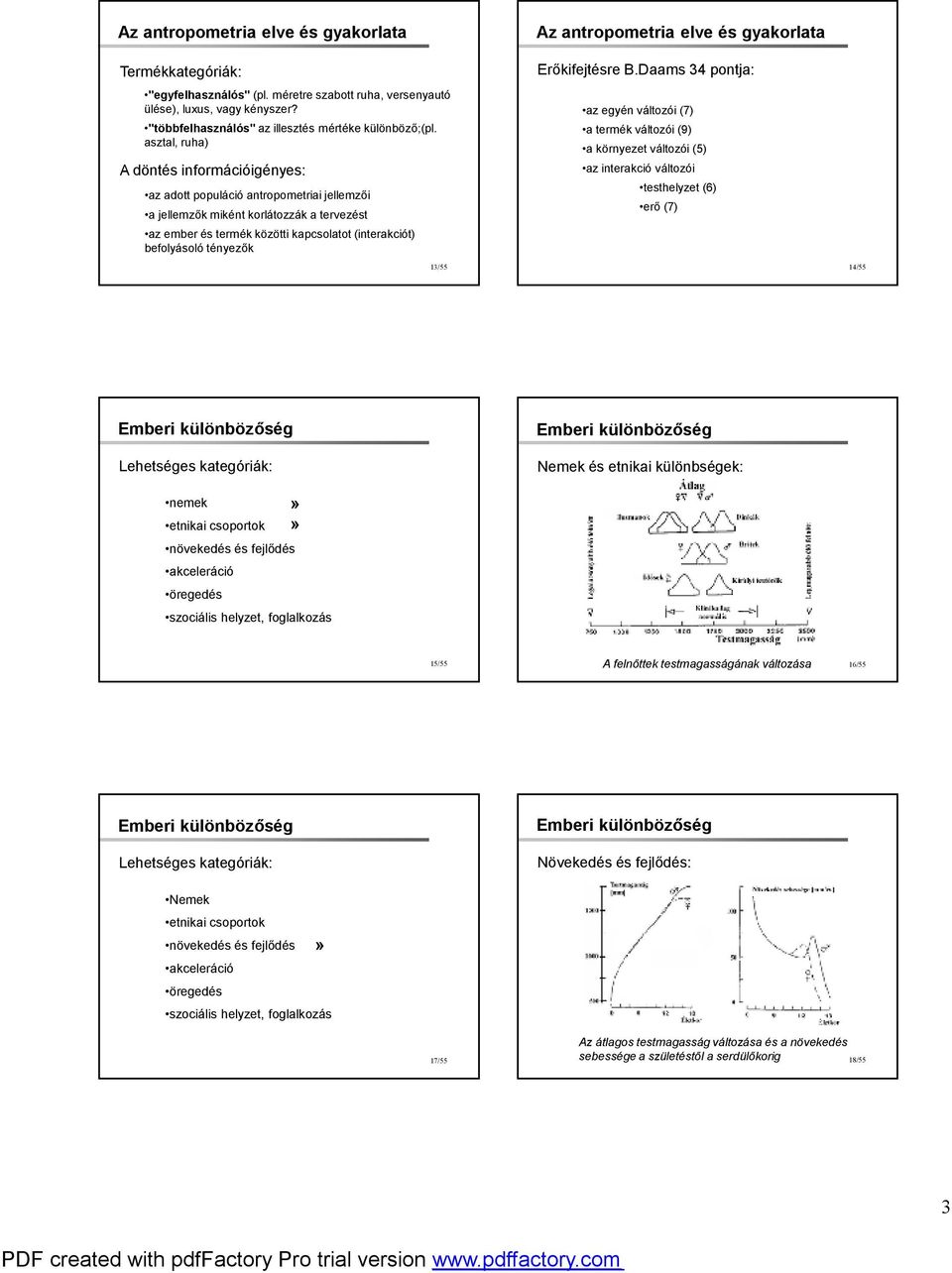

3 Az antropometria elve és gyakorlata Termékkategóriák: "egyfelhasználós" (pl. méretre szabott ruha, versenyautó ülése), luxus, vagy kényszer? "többfelhasználós" az illesztés mértéke különböző;(pl. asztal, ruha) A döntés információigényes: az adott populáció antropometriai jellemzői a jellemzők miként korlátozzák a tervezést az ember és termék közötti kapcsolatot (interakciót) befolyásoló tényezők Az antropometria elve és gyakorlata Erőkifejtésre B.Daams 34 pontja: az egyén változói (7) a termék változói (9) a környezet változói (5) az interakció változói testhelyzet (6) erő (7) 13/55 14/55 Lehetséges kategóriák: Nemek és etnikai különbségek: nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás 15/55 A felnőttek testmagasságának változása 16/55 Lehetséges kategóriák: Növekedés és fejlődés: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás 17/55 Az átlagos testmagasság változása és a növekedés sebessége a születéstől a serdülőkorig 18/55 3

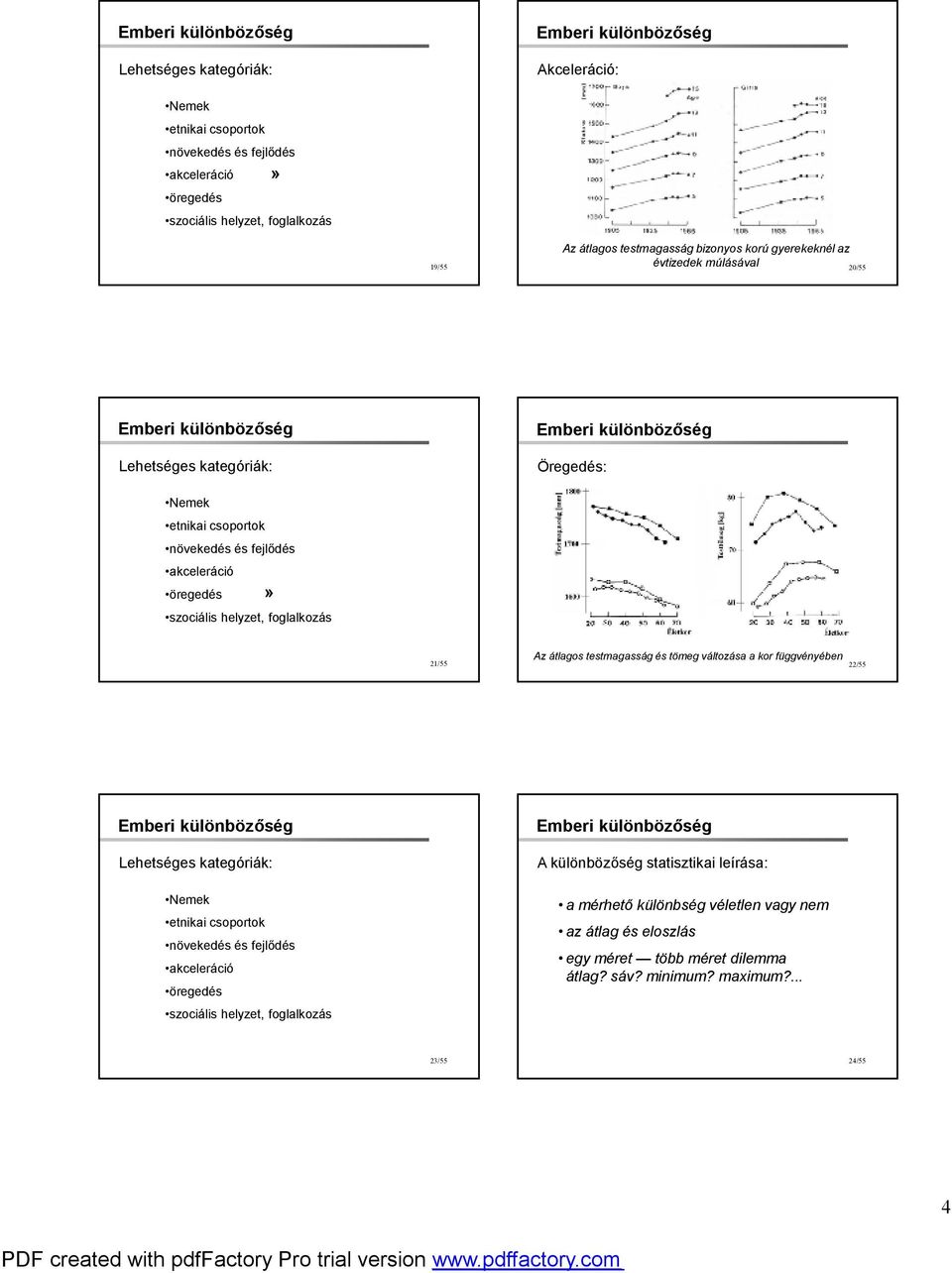

4 Lehetséges kategóriák: Akceleráció: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás 19/55 Az átlagos testmagasság bizonyos korú gyerekeknél az évtizedek múlásával 20/55 Lehetséges kategóriák: Öregedés: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás 21/55 Az átlagos testmagasság és tömeg változása a kor függvényében 22/55 Lehetséges kategóriák: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés szociális helyzet, foglalkozás A különbözőség statisztikai leírása: a mérhető különbség véletlen vagy nem az átlag és eloszlás egy méret több méret dilemma átlag? sáv? minimum? maximum?... 23/55 24/55 4

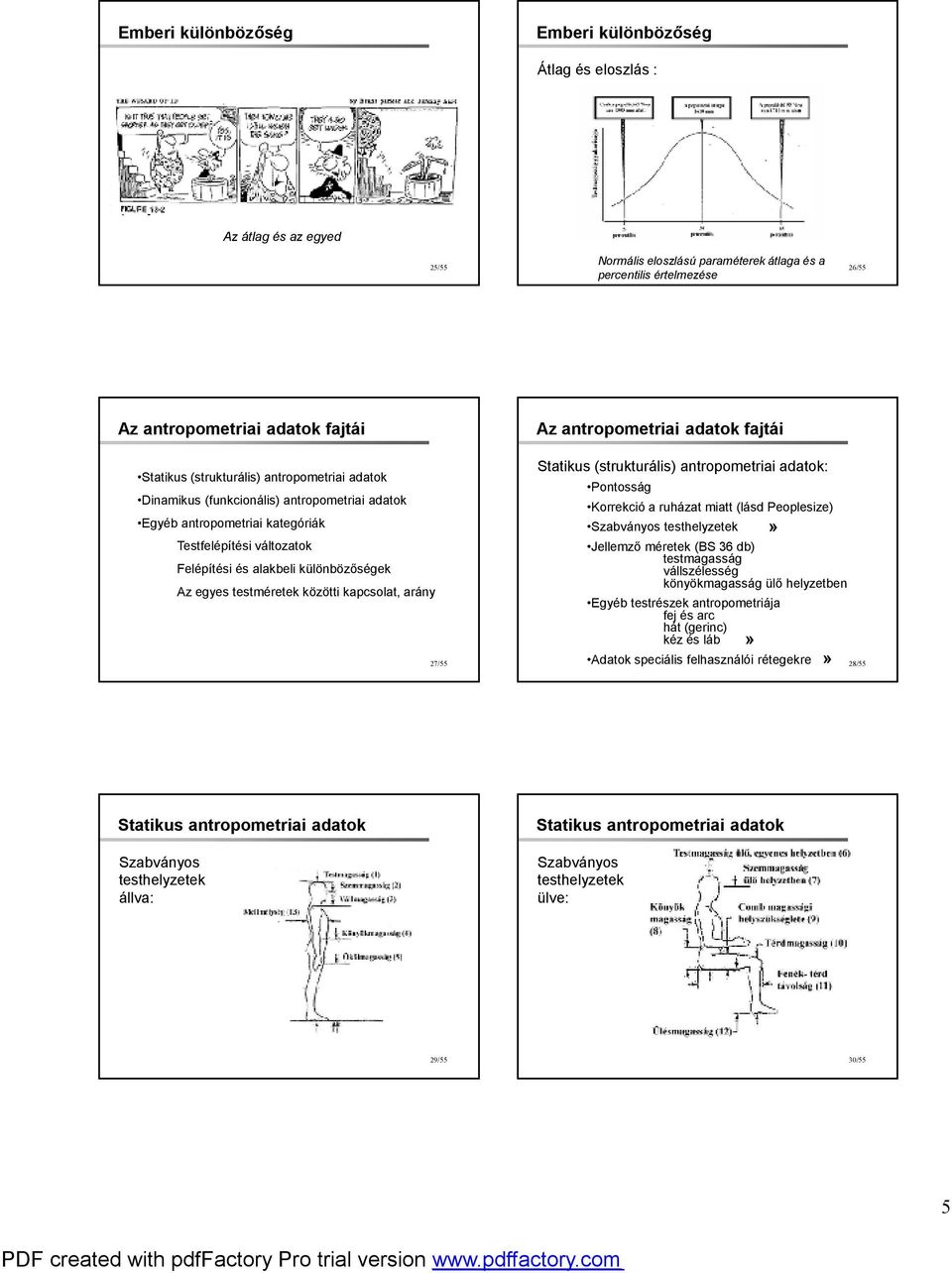

5 Átlag és eloszlás : Az átlag és az egyed 25/55 Normális eloszlású paraméterek átlaga és a percentilis értelmezése 26/55 Az antropometriai adatok fajtái Az antropometriai adatok fajtái Statikus (strukturális) antropometriai adatok Dinamikus (funkcionális) antropometriai adatok Egyéb antropometriai kategóriák Testfelépítési változatok Felépítési és alakbeli különbözőségek Az egyes testméretek közötti kapcsolat, arány 27/55 Statikus (strukturális) antropometriai adatok: Pontosság Korrekció a ruházat miatt (lásd Peoplesize) Szabványos testhelyzetek Jellemző méretek (BS 36 db) testmagasság vállszélesség könyökmagasság ülő helyzetben Egyéb testrészek antropometriája fej és arc hát (gerinc) kéz és láb Adatok speciális felhasználói rétegekre 28/55 Statikus antropometriai adatok Szabványos testhelyzetek állva: Statikus antropometriai adatok Szabványos testhelyzetek ülve: 29/55 30/55 5

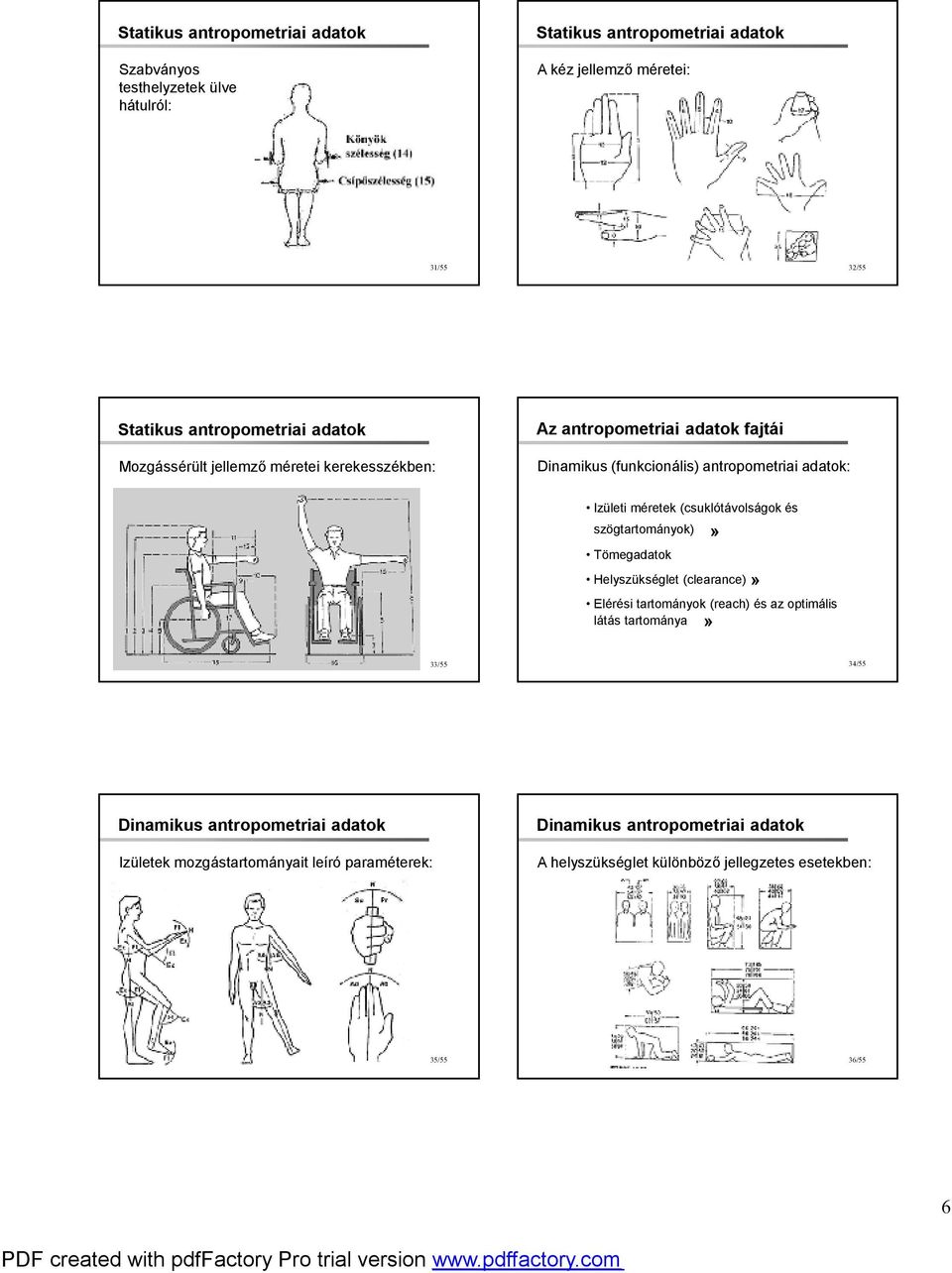

6 Statikus antropometriai adatok Szabványos testhelyzetek ülve hátulról: Statikus antropometriai adatok A kéz jellemző méretei: 31/55 32/55 Statikus antropometriai adatok Mozgássérült jellemző méretei kerekesszékben: Az antropometriai adatok fajtái Dinamikus (funkcionális) antropometriai adatok: Izületi méretek (csuklótávolságok és szögtartományok) Tömegadatok Helyszükséglet (clearance) Elérési tartományok (reach) és az optimális látás tartománya 33/55 34/55 Dinamikus antropometriai adatok Izületek mozgástartományait leíró paraméterek: Dinamikus antropometriai adatok A helyszükséglet különböző jellegzetes esetekben: 35/55 36/55 6

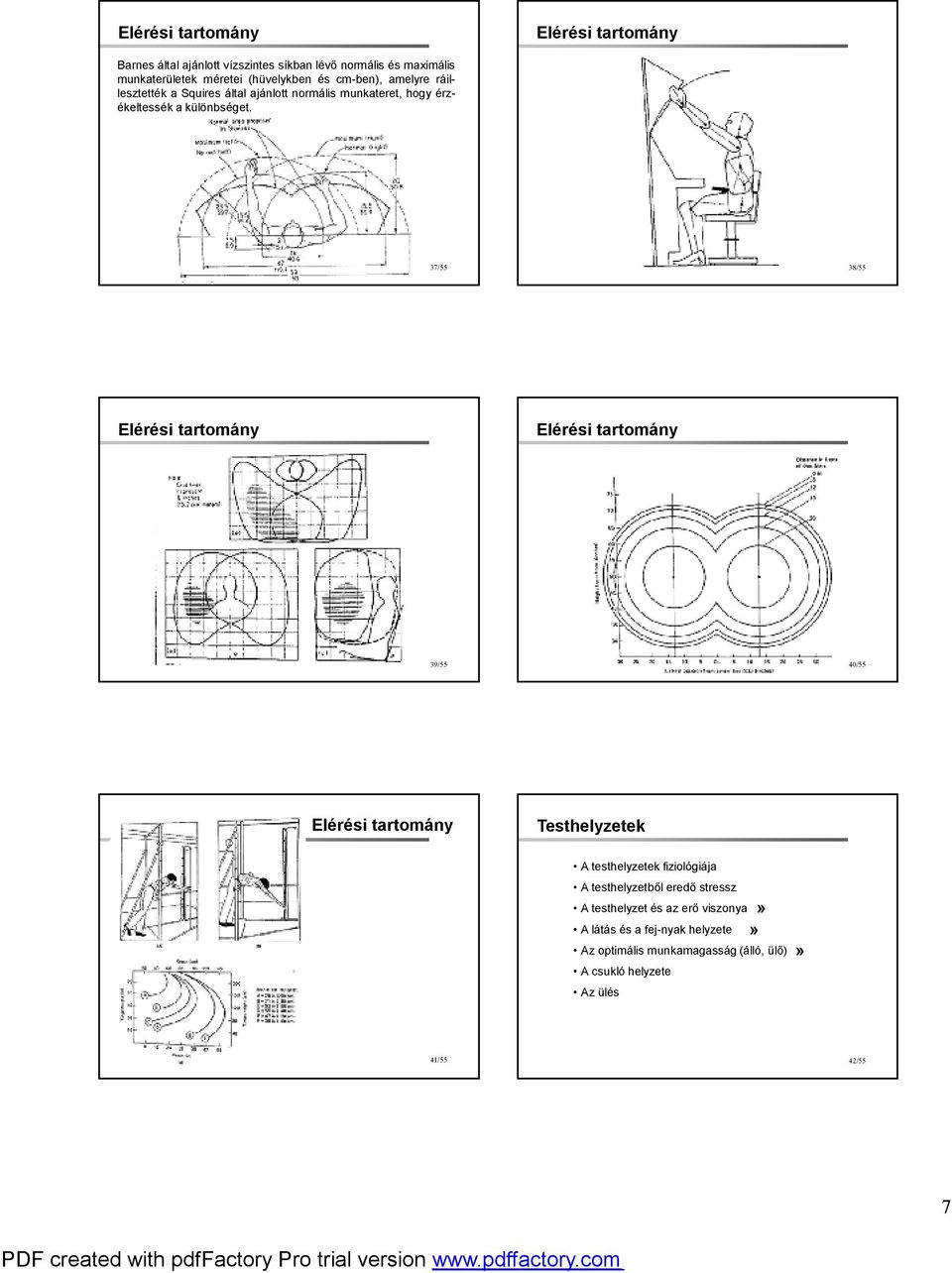

7 Elérési tartomány Elérési tartomány Barnes által ajánlott vízszintes síkban lévő normális és maximális munkaterületek méretei (hüvelykben és cm-ben), amelyre ráillesztették asquires által ajánlott normális munkateret, hogy érzékeltessékakülönbséget. 37/55 38/55 Elérési tartomány Elérési tartomány 39/55 40/55 Elérési tartomány Testhelyzetek A testhelyzetek fiziológiája A testhelyzetből eredő stressz A testhelyzet és az erő viszonya A látás és a fej-nyak helyzete Az optimális munkamagasság (álló, ülő) A csukló helyzete Az ülés 41/55 42/55 7

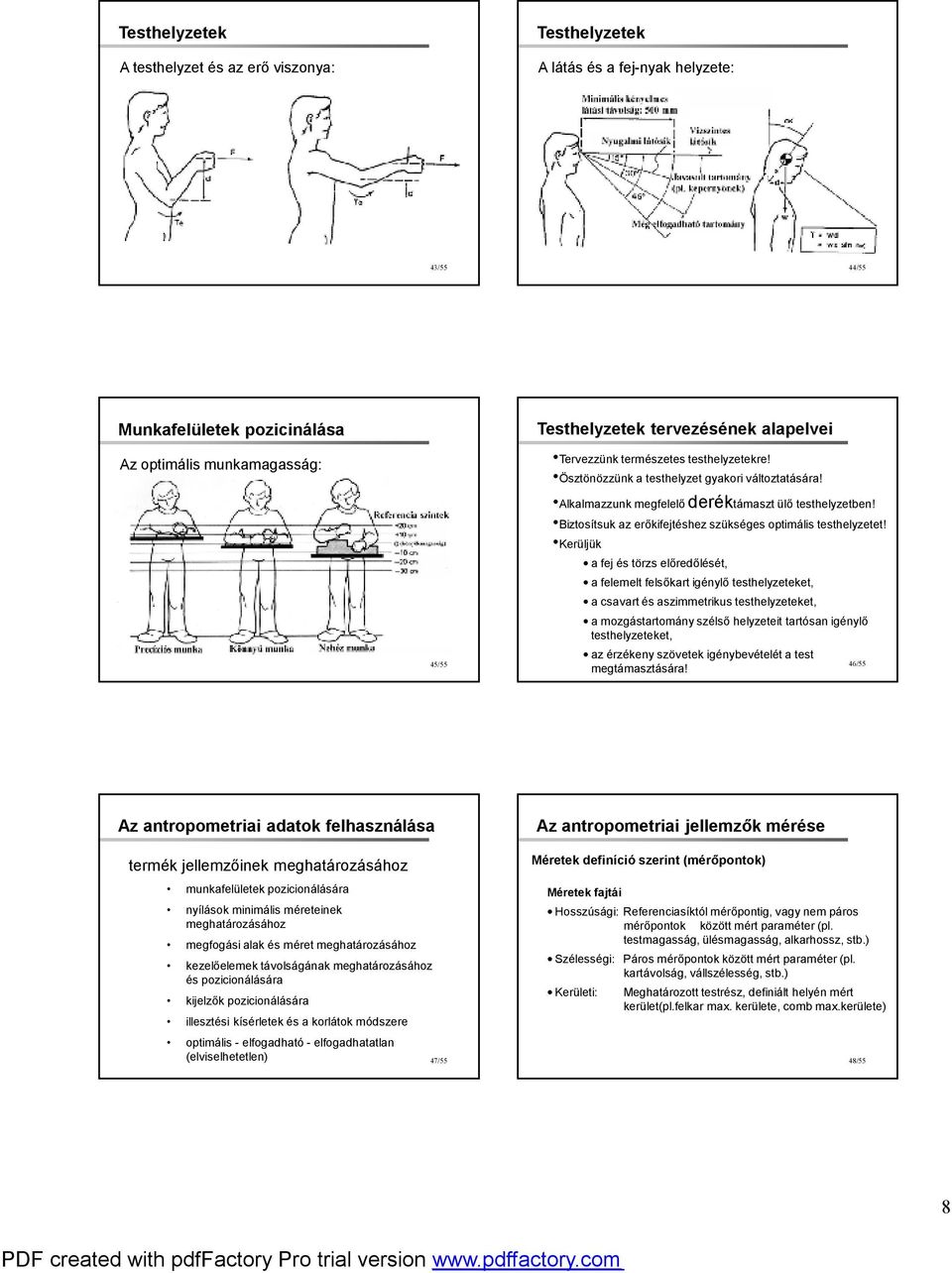

8 Testhelyzetek A testhelyzet és az erő viszonya: Testhelyzetek A látás és a fej-nyak helyzete: 43/55 44/55 Munkafelületek pozicinálása Az optimális munkamagasság: Testhelyzetek tervezésének alapelvei Tervezzünk természetes testhelyzetekre! Ösztönözzünk a testhelyzet gyakori változtatására! 45/55 Alkalmazzunk megfelelő deréktámaszt ülő testhelyzetben! Biztosítsuk az erőkifejtéshez szükséges optimális testhelyzetet! Kerüljük a fej és törzs előredőlését, a felemelt felsőkart igénylő testhelyzeteket, a csavart és aszimmetrikus testhelyzeteket, a mozgástartomány szélső helyzeteit tartósan igénylő testhelyzeteket, az érzékeny szövetek igénybevételét a test megtámasztására! 46/55 Az antropometriai adatok felhasználása termék jellemzőinek meghatározásához munkafelületek pozicionálására nyílások minimális méreteinek meghatározásához megfogási alak és méret meghatározásához kezelőelemek távolságának meghatározásához és pozicionálására kijelzők pozicionálására illesztési kísérletek és a korlátok módszere optimális - elfogadható -elfogadhatatlan Méretek definíció szerint (mérőpontok) Méretek fajtái Hosszúsági: Referenciasíktól mérőpontig, vagy nem páros mérőpontok között mért paraméter (pl. testmagasság, ülésmagasság, alkarhossz, stb.) Szélességi: Páros mérőpontok között mért paraméter (pl. kartávolság, vállszélesség, stb.) Kerületi: Meghatározott testrész, definiált helyén mért kerület(pl.felkar max. kerülete, comb max.kerülete) (elviselhetetlen) 47/55 48/55 8

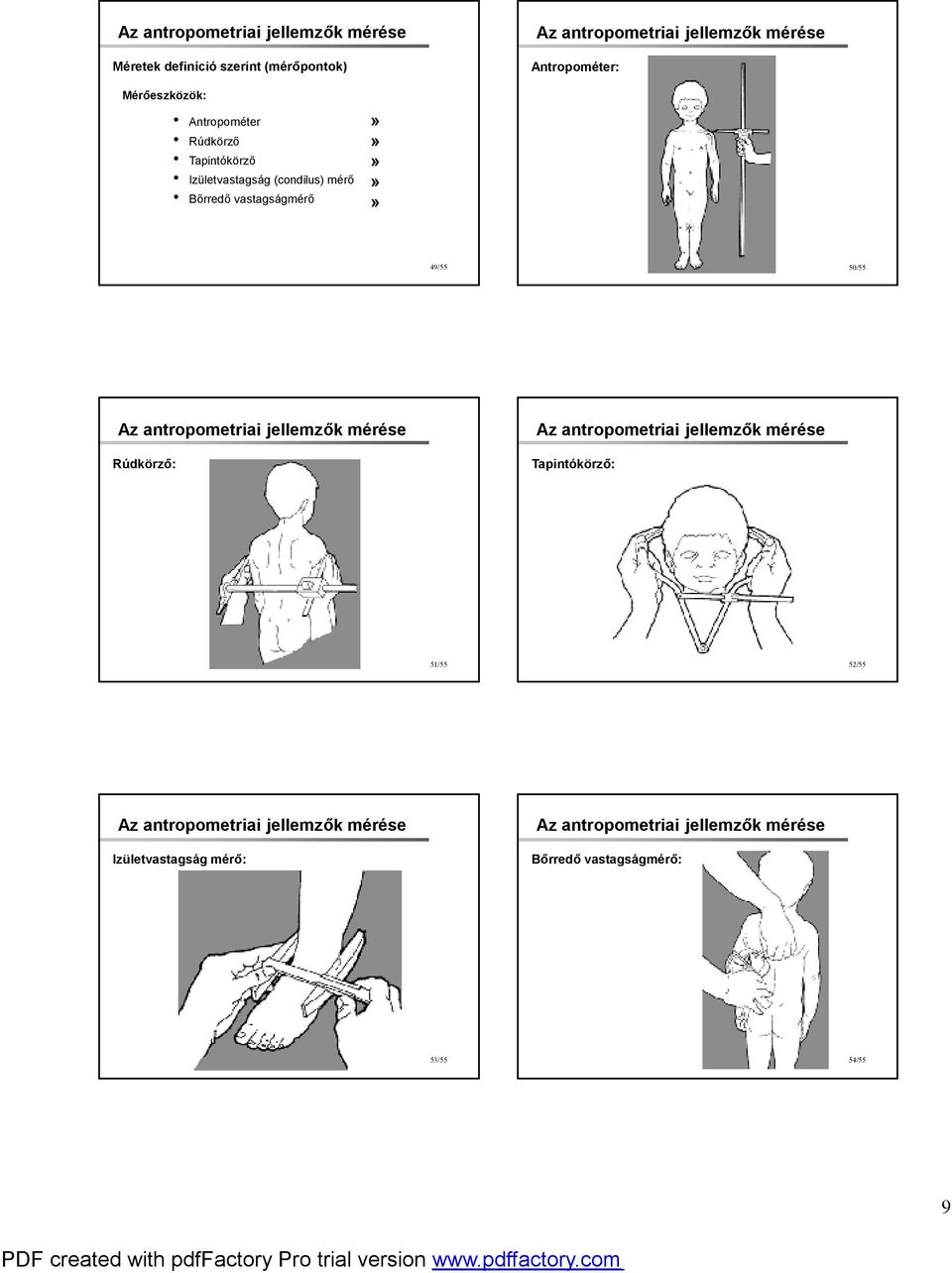

9 Méretek definíció szerint (mérőpontok) Antropométer: Mérőeszközök: Antropométer Rúdkörző Tapintókörző Izületvastagság (condilus) mérő Bőrredő vastagságmérő 49/55 50/55 Rúdkörző: Tapintókörző: 51/55 52/55 Izületvastagság mérő: Bőrredő vastagságmérő: 53/55 54/55 9

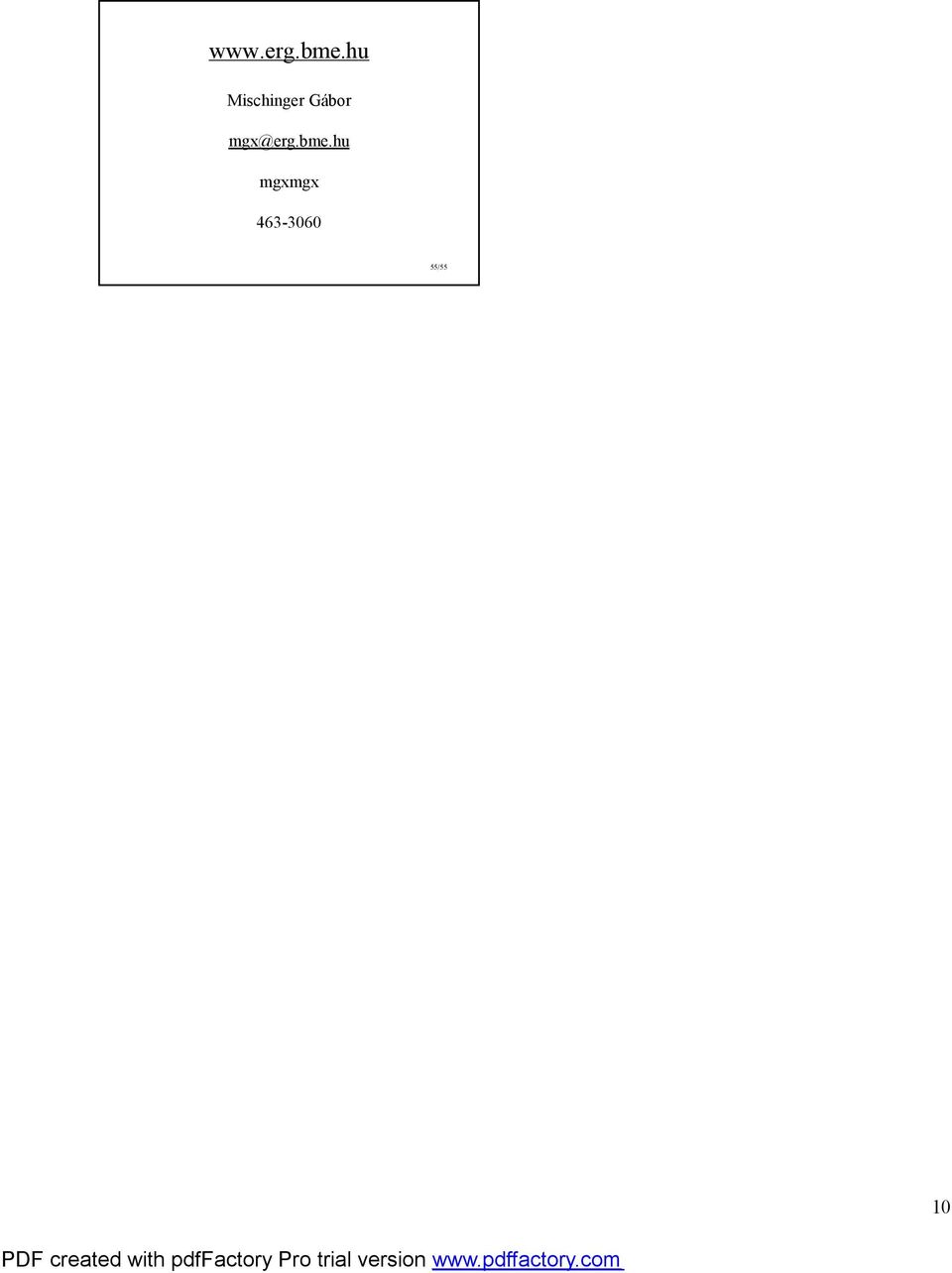

10 Mischinger Gábor mgxmgx /55 10
