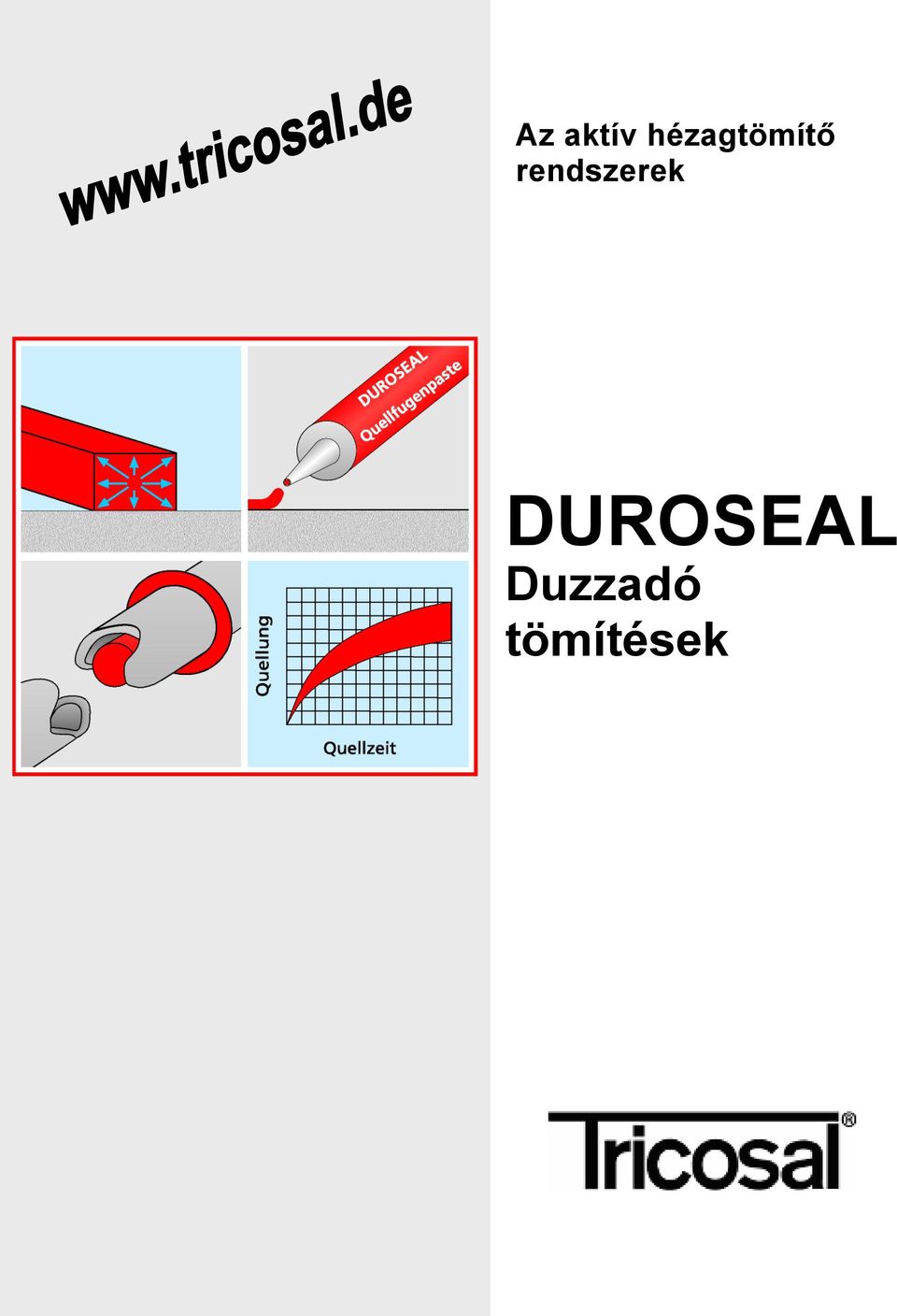

1 Az aktív hézagtömítő rendszerek DUROSEAL Duzzadó tömítések

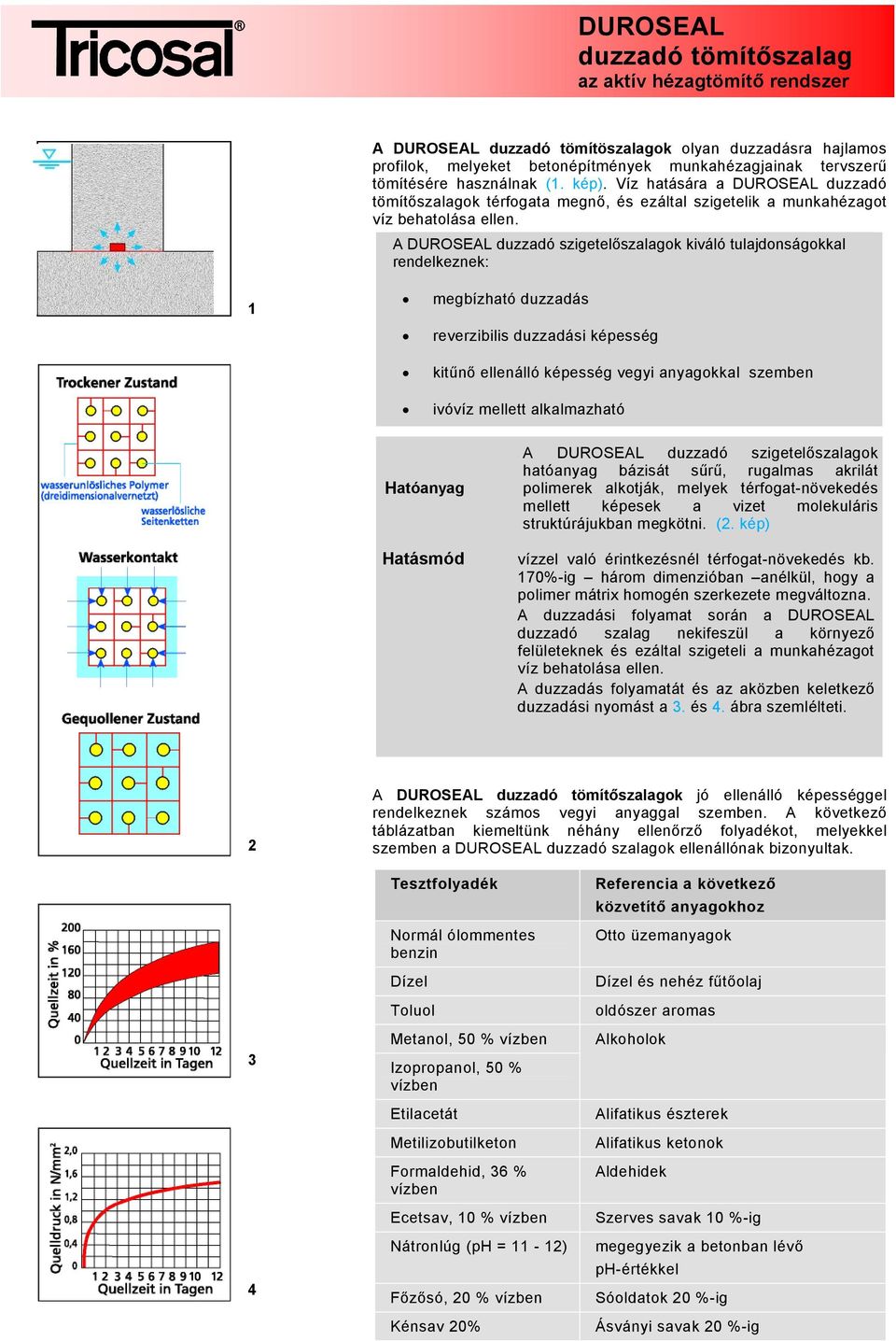

2 DUROSEAL duzzadó tömítőszalag az aktív hézagtömítő rendszer A DUROSEAL duzzadó tömítöszalagok olyan duzzadásra hajlamos profilok, melyeket betonépítmények munkahézagjainak tervszerű tömítésére használnak (1. kép). Víz hatására a DUROSEAL duzzadó tömítőszalagok térfogata megnő, és ezáltal szigetelik a munkahézagot víz behatolása ellen. A DUROSEAL duzzadó szigetelőszalagok kiváló tulajdonságokkal rendelkeznek: 1 megbízható duzzadás reverzibilis duzzadási képesség kitűnő ellenálló képesség vegyi anyagokkal szemben ivóvíz mellett alkalmazható Hatóanyag Hatásmód A DUROSEAL duzzadó szigetelőszalagok hatóanyag bázisát sűrű, rugalmas akrilát polimerek alkotják, melyek térfogat-növekedés mellett képesek a vizet molekuláris struktúrájukban megkötni. (2. kép) vízzel való érintkezésnél térfogat-növekedés kb. 170%-ig három dimenzióban anélkül, hogy a polimer mátrix homogén szerkezete megváltozna. A duzzadási folyamat során a DUROSEAL duzzadó szalag nekifeszül a környező felületeknek és ezáltal szigeteli a munkahézagot víz behatolása ellen. A duzzadás folyamatát és az aközben keletkező duzzadási nyomást a 3. és 4. ábra szemlélteti. 2 A ok jó ellenálló képességgel rendelkeznek számos vegyi anyaggal szemben. A következő táblázatban kiemeltünk néhány ellenőrző folyadékot, melyekkel szemben a DUROSEAL duzzadó szalagok ellenállónak bizonyultak. 3 4 Tesztfolyadék Normál óloentes benzin Dízel Toluol Metanol, 50 % vízben Izopropanol, 50 % vízben Etilacetát Metilizobutilketon Formaldehid, 36 % vízben Ecetsav, 10 % vízben Nátronlúg (ph = 11-12) Főzősó, 20 % vízben Kénsav 20% Referencia a következő közvetítő anyagokhoz Otto üzemanyagok Dízel és nehéz fűtőolaj oldószer aromas Alkoholok Alifatikus észterek Alifatikus ketonok Aldehidek Szerves savak 10 %-ig megegyezik a betonban lévő ph-értékkel Sóoldatok 20 %-ig Ásványi savak 20 %-ig

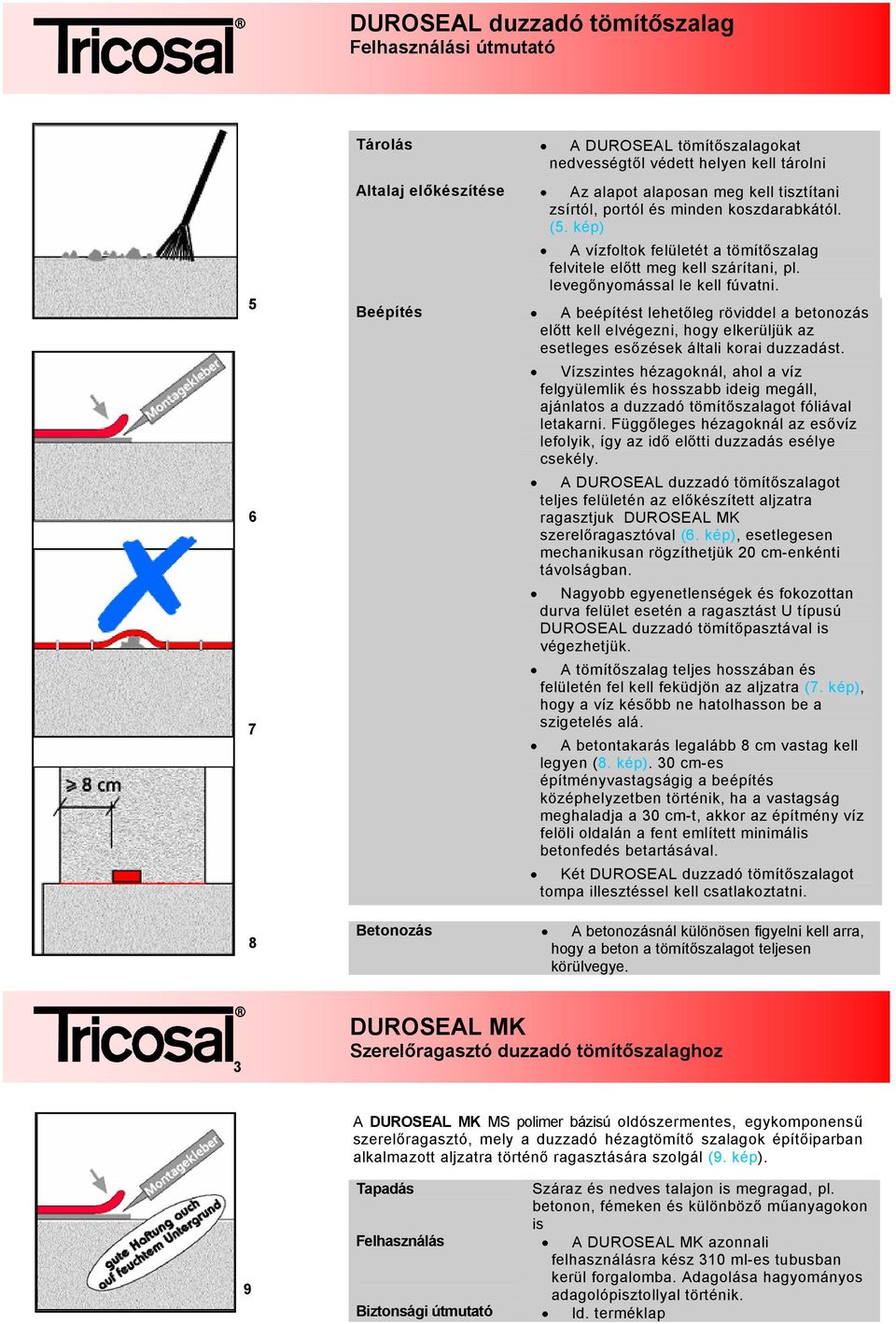

3 Felhasználási útmutató Tárolás A DUROSEAL tömítőszalagokat nedvességtől védett helyen kell tárolni Altalaj előkészítése Az alapot alaposan meg kell tisztítani zsírtól, portól és minden koszdarabkától. (5. kép) A vízfoltok felületét a tömítőszalag felvitele előtt meg kell szárítani, pl. levegőnyomással le kell fúvatni. Beépítés A beépítést lehetőleg röviddel a betonozás előtt kell elvégezni, hogy elkerüljük az esetleges esőzések általi korai duzzadást. Vízszintes hézagoknál, ahol a víz felgyülemlik és hosszabb ideig megáll, ajánlatos a duzzadó tömítőszalagot fóliával letakarni. Függőleges hézagoknál az esővíz lefolyik, így az idő előtti duzzadás esélye csekély. A ot teljes felületén az előkészített aljzatra ragasztjuk DUROSEAL MK szerelőragasztóval (6. kép), esetlegesen mechanikusan rögzíthetjük 20 cm-enkénti távolságban. Nagyobb egyenetlenségek és fokozottan durva felület esetén a ragasztást U típusú DUROSEAL duzzadó tömítőpasztával is végezhetjük. A tömítőszalag teljes hosszában és felületén fel kell feküdjön az aljzatra (7. kép), hogy a víz később ne hatolhasson be a szigetelés alá. A betontakarás legalább 8 cm vastag kell legyen (8. kép). 30 cm-es építményvastagságig a beépítés középhelyzetben történik, ha a vastagság meghaladja a 30 cm-t, akkor az építmény víz felöli oldalán a fent említett minimális betonfedés betartásával. Két ot tompa illesztéssel kell csatlakoztatni. Betonozás A betonozásnál különösen figyelni kell arra, hogy a beton a tömítőszalagot teljesen körülvegye. 3 DUROSEAL MK Szerelőragasztó duzzadó tömítőszalaghoz A DUROSEAL MK MS polimer bázisú oldószermentes, egykomponensű szerelőragasztó, mely a duzzadó hézagtömítő szalagok építőiparban alkalmazott aljzatra történő ragasztására szolgál (9. kép). 9 Tapadás Felhasználás Biztonsági útmutató Száraz és nedves talajon is megragad, pl. betonon, fémeken és különböző műanyagokon is A DUROSEAL MK azonnali felhasználásra kész 310 ml-es tubusban kerül forgalomba. Adagolása hagyományos adagolópisztollyal történik. ld. terméklap

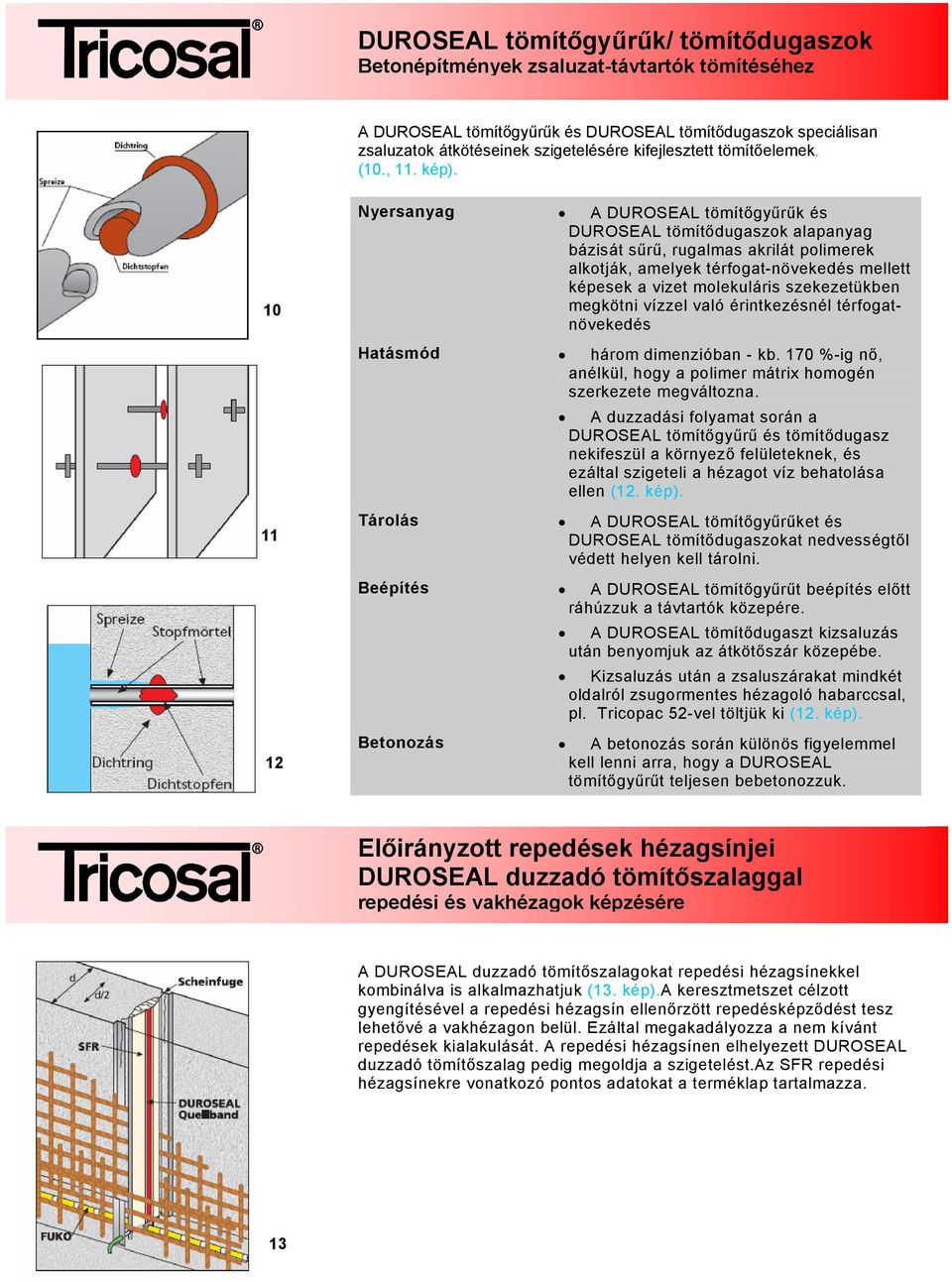

4 DUROSEAL tömítőgyűrűk/ tömítődugaszok Betonépítmények zsaluzat-távtartók tömítéséhez A DUROSEAL tömítőgyűrűk és DUROSEAL tömítődugaszok speciálisan zsaluzatok átkötéseinek szigetelésére kifejlesztett tömítőelemek. (10., 11. kép) Nyersanyag A DUROSEAL tömítőgyűrűk és DUROSEAL tömítődugaszok alapanyag bázisát sűrű, rugalmas akrilát polimerek alkotják, amelyek térfogat-növekedés mellett képesek a vizet molekuláris szekezetükben megkötni vízzel való érintkezésnél térfogatnövekedés Hatásmód három dimenzióban - kb. 170 %-ig nő, anélkül, hogy a polimer mátrix homogén szerkezete megváltozna. A duzzadási folyamat során a DUROSEAL tömítőgyűrű és tömítődugasz nekifeszül a környező felületeknek, és ezáltal szigeteli a hézagot víz behatolása ellen (12. kép). Tárolás A DUROSEAL tömítőgyűrűket és DUROSEAL tömítődugaszokat nedvességtől védett helyen kell tárolni. Beépítés A DUROSEAL tömítőgyűrűt beépítés előtt ráhúzzuk a távtartók közepére. A DUROSEAL tömítődugaszt kizsaluzás után benyomjuk az átkötőszár közepébe. Kizsaluzás után a zsaluszárakat mindkét oldalról zsugormentes hézagoló habarccsal, pl. Tricopac 52-vel töltjük ki (12. kép). Betonozás A betonozás során különös figyeleel kell lenni arra, hogy a DUROSEAL tömítőgyűrűt teljesen bebetonozzuk. Előirányzott repedések hézagsínjei gal repedési és vakhézagok képzésére A okat repedési hézagsínekkel kombinálva is alkalmazhatjuk (13. kép).a keresztmetszet célzott gyengítésével a repedési hézagsín ellenőrzött repedésképződést tesz lehetővé a vakhézagon belül. Ezáltal megakadályozza a nem kívánt repedések kialakulását. A repedési hézagsínen elhelyezett DUROSEAL duzzadó tömítőszalag pedig megoldja a szigetelést.az SFR repedési hézagsínekre vonatkozó pontos adatokat a terméklap tartalmazza. 13

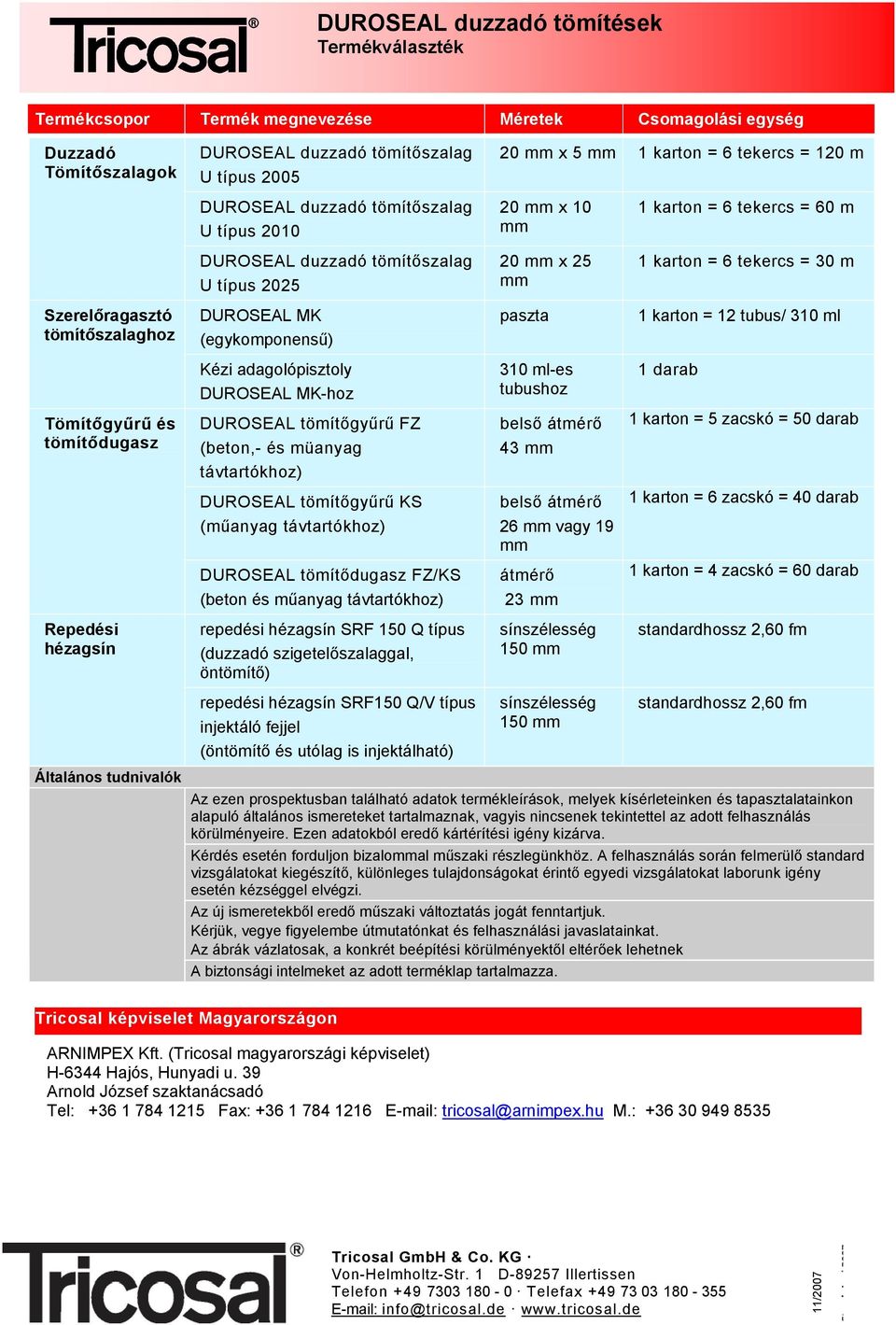

5 DUROSEAL duzzadó tömítések Termékválaszték Termékcsopor Termék megnevezése Méretek Csomagolási egység Duzzadó Tömítőszalagok U típus x 5 1 karton = 6 tekercs = 120 m U típus x 10 1 karton = 6 tekercs = 60 m U típus x 25 1 karton = 6 tekercs = 30 m Szerelőragasztó tömítőszalaghoz DUROSEAL MK (egykomponensű) paszta 1 karton = 12 tubus/ 310 ml Kézi adagolópisztoly DUROSEAL MK-hoz 310 ml-es tubushoz 1 darab Tömítőgyűrű és tömítődugasz DUROSEAL tömítőgyűrű FZ (beton,- és müanyag távtartókhoz) belső átmérő 43 1 karton = 5 zacskó = 50 darab DUROSEAL tömítőgyűrű KS (műanyag távtartókhoz) belső átmérő 26 vagy 19 1 karton = 6 zacskó = 40 darab DUROSEAL tömítődugasz FZ/KS (beton és műanyag távtartókhoz) átmérő 23 1 karton = 4 zacskó = 60 darab Repedési hézagsín repedési hézagsín SRF 150 Q típus (duzzadó szigetelőszalaggal, öntömítő) sínszélesség 150 standardhossz 2,60 fm repedési hézagsín SRF150 Q/V típus injektáló fejjel (öntömítő és utólag is injektálható) sínszélesség 150 standardhossz 2,60 fm Általános tudnivalók Az ezen prospektusban található adatok termékleírások, melyek kísérleteinken és tapasztalatainkon alapuló általános ismereteket tartalmaznak, vagyis nincsenek tekintettel az adott felhasználás körülményeire. Ezen adatokból eredő kártérítési igény kizárva. Kérdés esetén forduljon bizaloal műszaki részlegünkhöz. A felhasználás során felmerülő standard vizsgálatokat kiegészítő, különleges tulajdonságokat érintő egyedi vizsgálatokat laborunk igény esetén kézséggel elvégzi. Az új ismeretekből eredő műszaki változtatás jogát fenntartjuk. Kérjük, vegye figyelembe útmutatónkat és felhasználási javaslatainkat. Az ábrák vázlatosak, a konkrét beépítési körülményektől eltérőek lehetnek A biztonsági intelmeket az adott terméklap tartalmazza. Tricosal képviselet Magyarországon ARNIMPEX Kft. (Tricosal magyarországi képviselet) H-6344 Hajós, Hunyadi u. 39 Arnold József szaktanácsadó Tel: Fax: tricosal@arnimpex.hu M.: Tricosal GmbH & Co. KG Von-Helmholtz-Str. 1 D Illertissen Telefon Telefax info@tricosal.de 11/2007
