1 SABIANA SKYSTAR kazettás fan coil berendezések airtronics 1. oldal

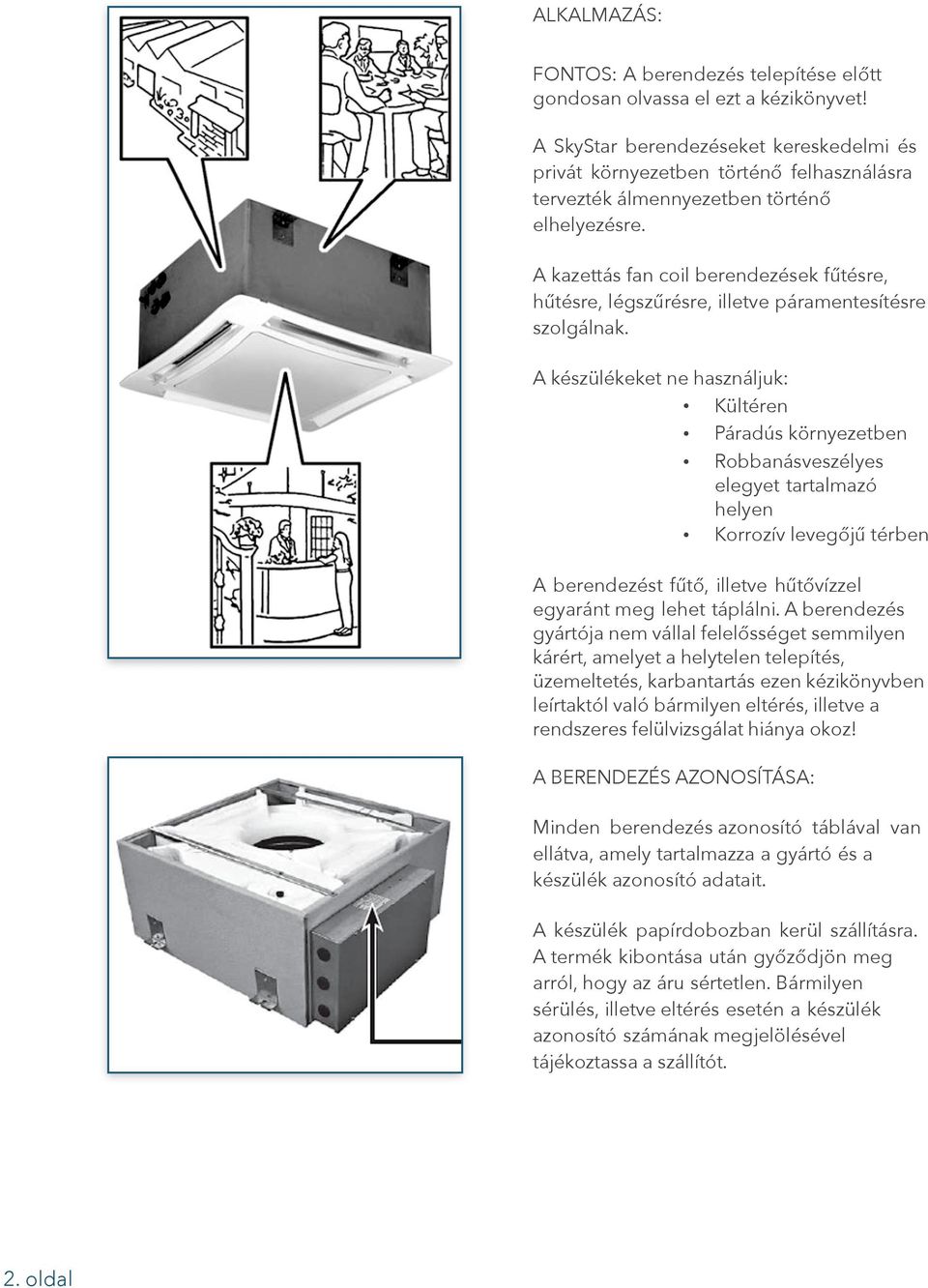

2 2. oldal ALKALMAZÁS: FONTOS: A berendezés telepítése előtt gondosan olvassa el ezt a kézikönyvet A SkyStar berendezéseket kereskedelmi és privát környezetben történő felhasználásra tervezték álmennyezetben történő elhelyezésre. A kazettás fan coil berendezések fűtésre, hűtésre, légszűrésre, illetve páramentesítésre szolgálnak. A készülékeket ne használjuk: Kültéren Páradús környezetben Robbanásveszélyes elegyet tartalmazó helyen Korrozív levegőjű térben A berendezést fűtő, illetve hűtővízzel egyaránt meg lehet táplálni. A berendezés gyártója nem vállal felelősséget semmilyen kárért, amelyet a helytelen telepítés, üzemeltetés, karbantartás ezen kézikönyvben leírtaktól való bármilyen eltérés, illetve a rendszeres felülvizsgálat hiánya okoz A BERENDEZÉS AZONOSÍTÁSA: Minden berendezés azonosító táblával van ellátva, amely tartalmazza a gyártó és a készülék azonosító adatait. A készülék papírdobozban kerül szállításra. A termék kibontása után győződjön meg arról, hogy az áru sértetlen. Bármilyen sérülés, illetve eltérés esetén a készülék azonosító számának megjelölésével tájékoztassa a szállítót.

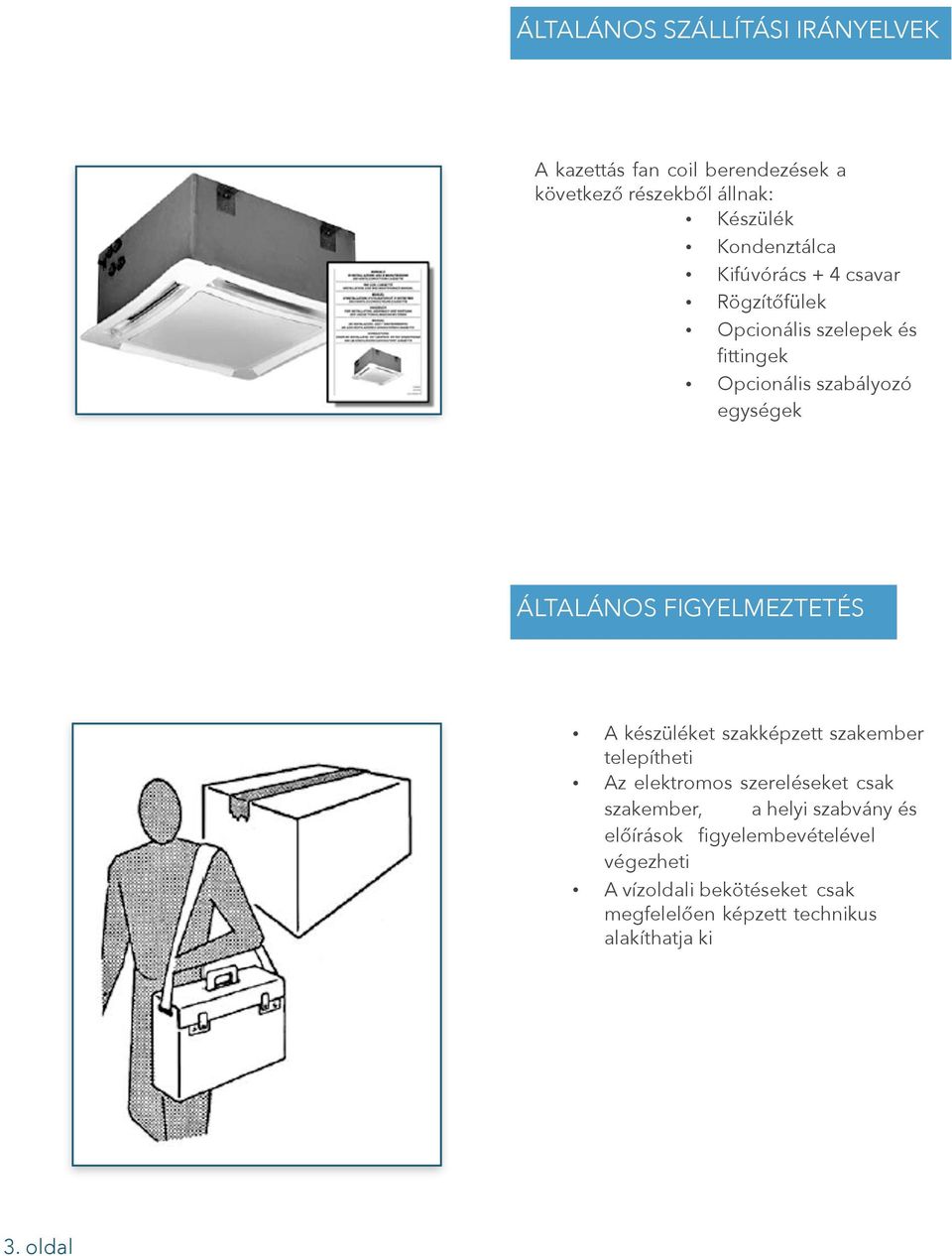

3 ÁLTALÁNOS SZÁLLÍTÁSI IRÁNYELVEK A kazettás fan coil berendezések a következő részekből állnak: Készülék Kondenztálca Kifúvórács + 4 csavar Rögzítőfülek Opcionális szelepek és fittingek Opcionális szabályozó egységek ÁLTALÁNOS FIGYELMEZTETÉS A készüléket szakképzett szakember telepítheti Az elektromos szereléseket csak szakember, a helyi szabvány és előírások figyelembevételével végezheti A vízoldali bekötéseket csak megfelelően képzett technikus alakíthatja ki 3. oldal

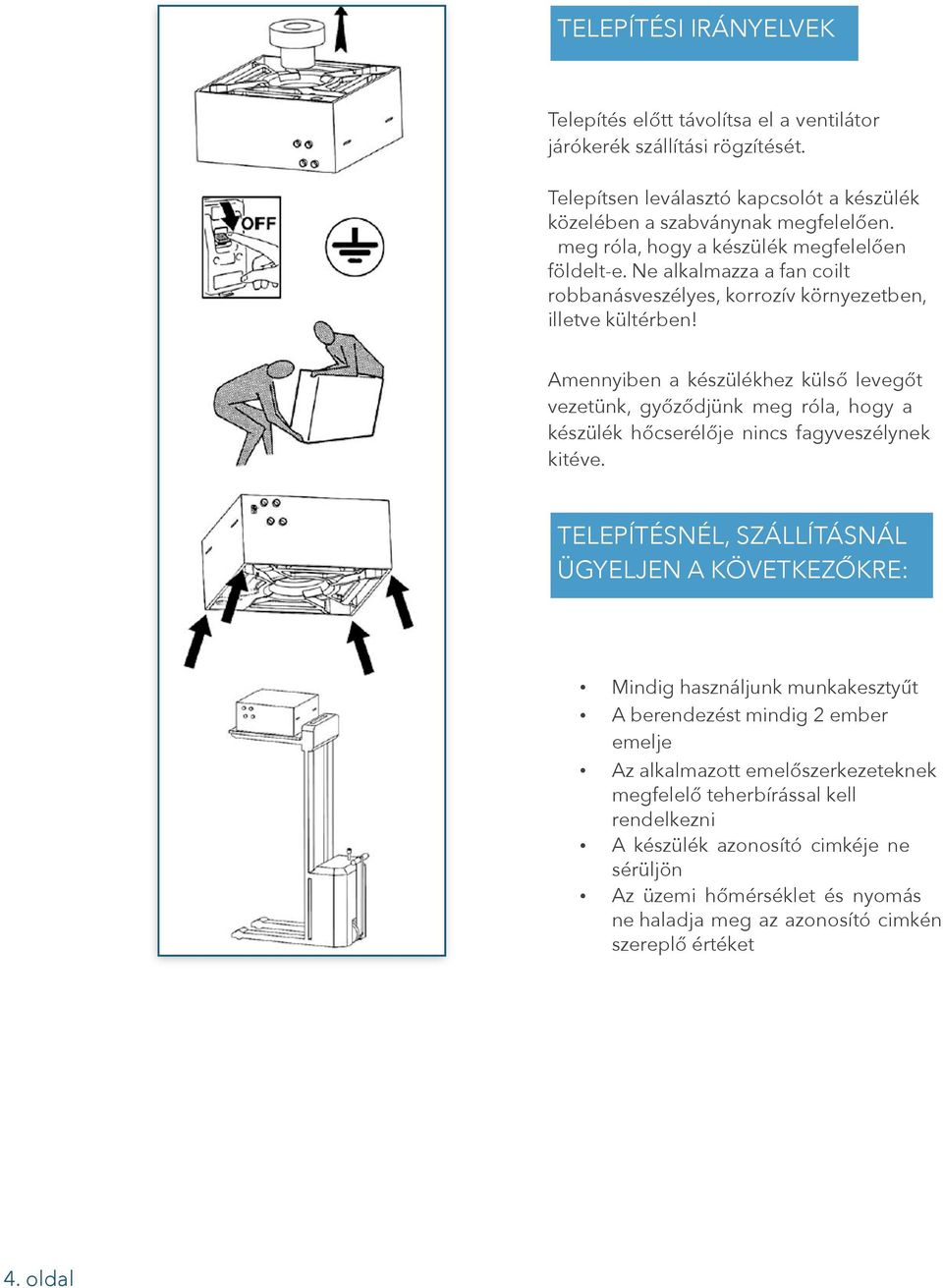

4 TELEPÍTÉSI IRÁNYELVEK Telepítés előtt távolítsa el a ventilátor járókerék szállítási rögzítését. Telepítsen leválasztó kapcsolót a készülék közelében a szabványnak megfelelően. meg róla, hogy a készülék megfelelően földelt-e. Ne alkalmazza a fan coilt robbanásveszélyes, korrozív környezetben, illetve kültérben Amennyiben a készülékhez külső levegőt vezetünk, győződjünk meg róla, hogy a készülék hőcserélője nincs fagyveszélynek kitéve. TELEPÍTÉSNÉL, SZÁLLÍTÁSNÁL ÜGYELJEN A KÖVETKEZŐKRE: Mindig használjunk munkakesztyűt A berendezést mindig 2 ember emelje Az alkalmazott emelőszerkezeteknek megfelelő teherbírással kell rendelkezni A készülék azonosító cimkéje ne sérüljön Az üzemi hőmérséklet és nyomás ne haladja meg az azonosító cimkén szereplő értéket 4. oldal

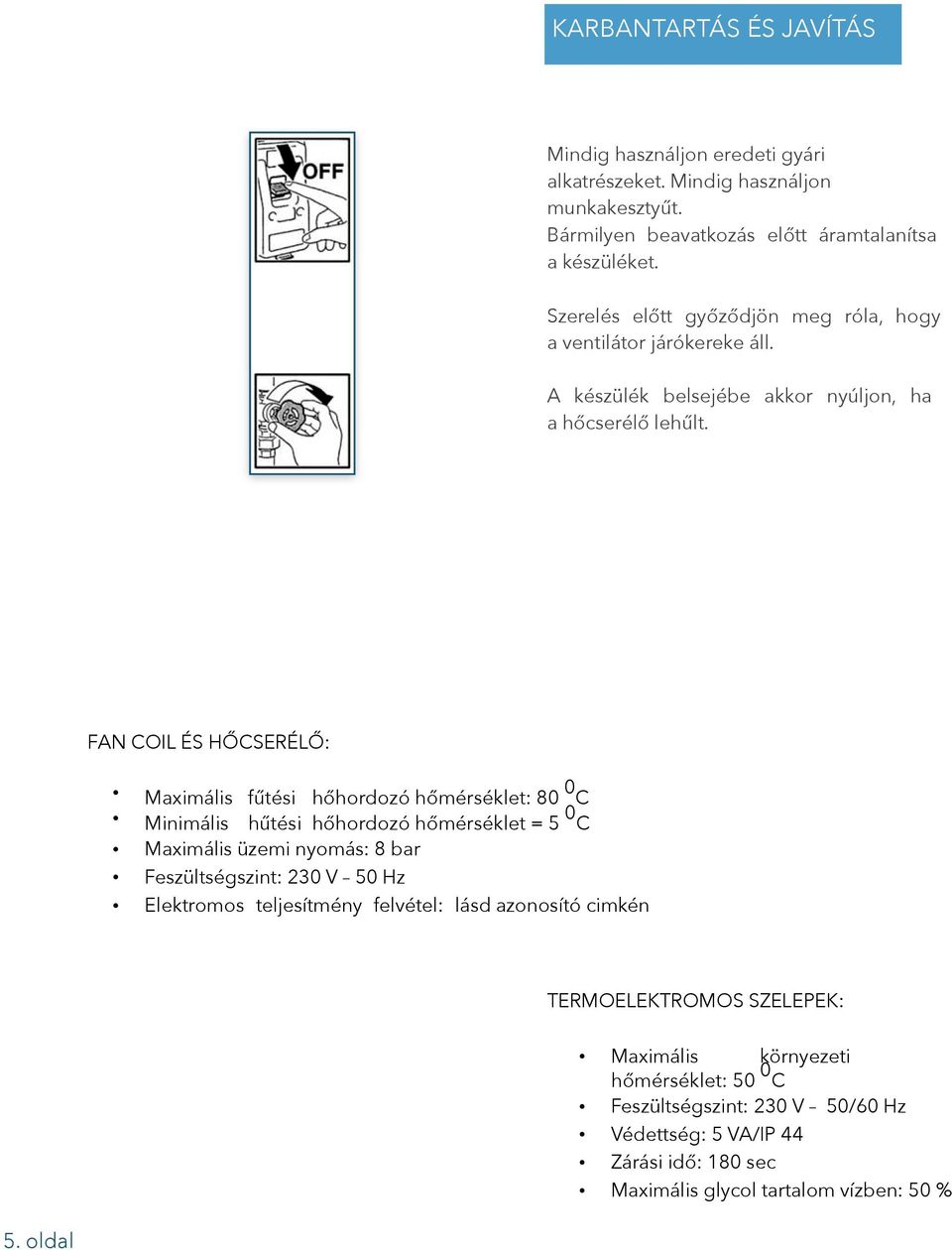

5 KARBANTARTÁS ÉS JAVÍTÁS Mindig használjon eredeti gyári alkatrészeket. Mindig használjon munkakesztyűt. Bármilyen beavatkozás előtt áramtalanítsa a készüléket. Szerelés előtt győződjön meg róla, hogy a ventilátor járókereke áll. A készülék belsejébe akkor nyúljon, ha a hőcserélő lehűlt. 5. oldal FAN COIL ÉS HŐCSERÉLŐ: Maximális fűtési hőhordozó hőmérséklet: 80 0 C Minimális hűtési hőhordozó hőmérséklet = 5 0 C Maximális üzemi nyomás: 8 bar Feszültségszint: 230 V 50 Hz Elektromos teljesítmény felvétel: lásd azonosító cimkén TERMOELEKTROMOS SZELEPEK: Maximális környezeti hőmérséklet: 50 0 C Feszültségszint: 230 V 50/60 Hz Védettség: 5 VA/IP 44 Zárási idő: 180 sec Maximális glycol tartalom vízben: 50 %

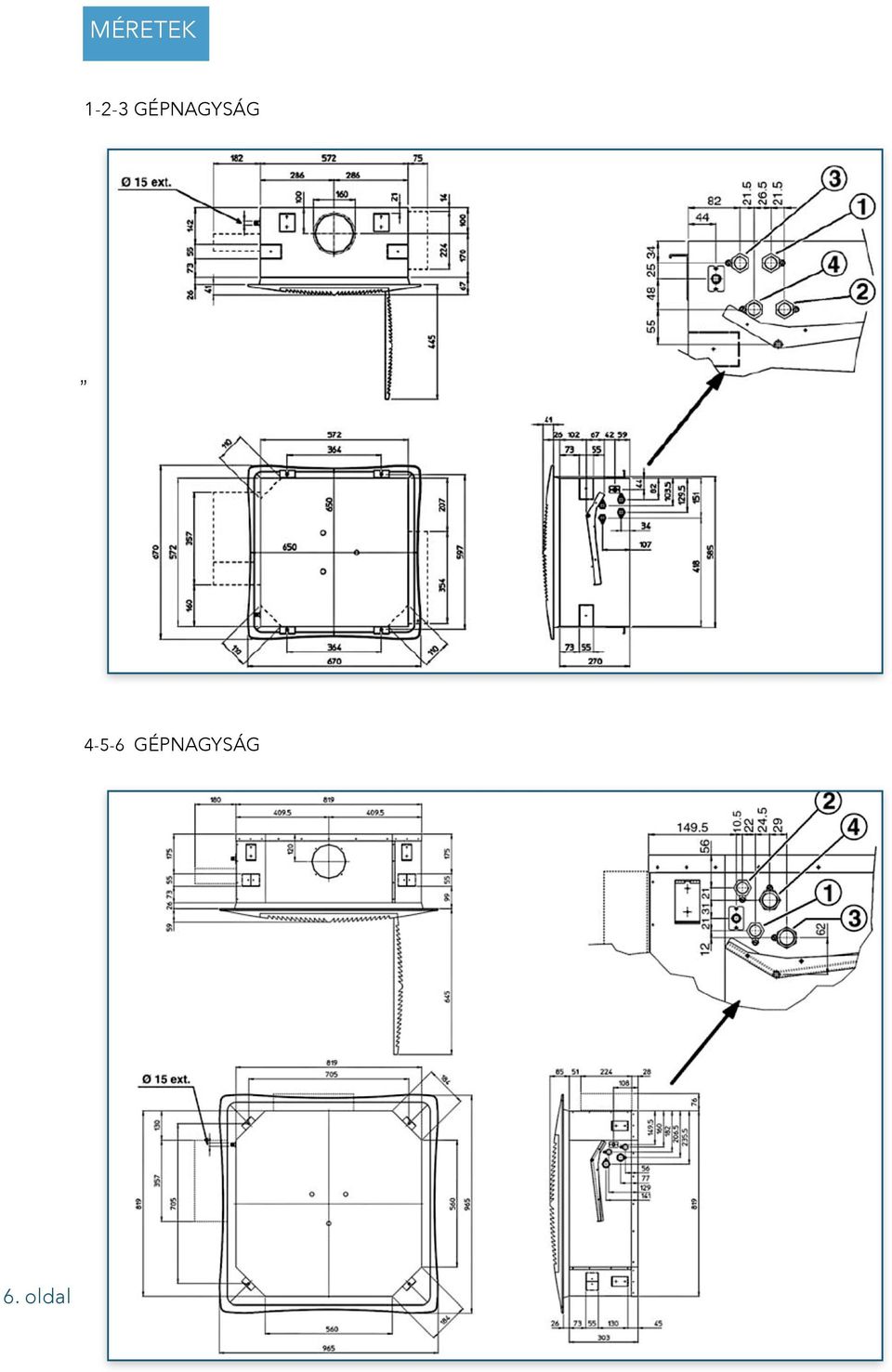

6 MÉRETEK GÉPNAGYSÁG GÉPNAGYSÁG 6. oldal

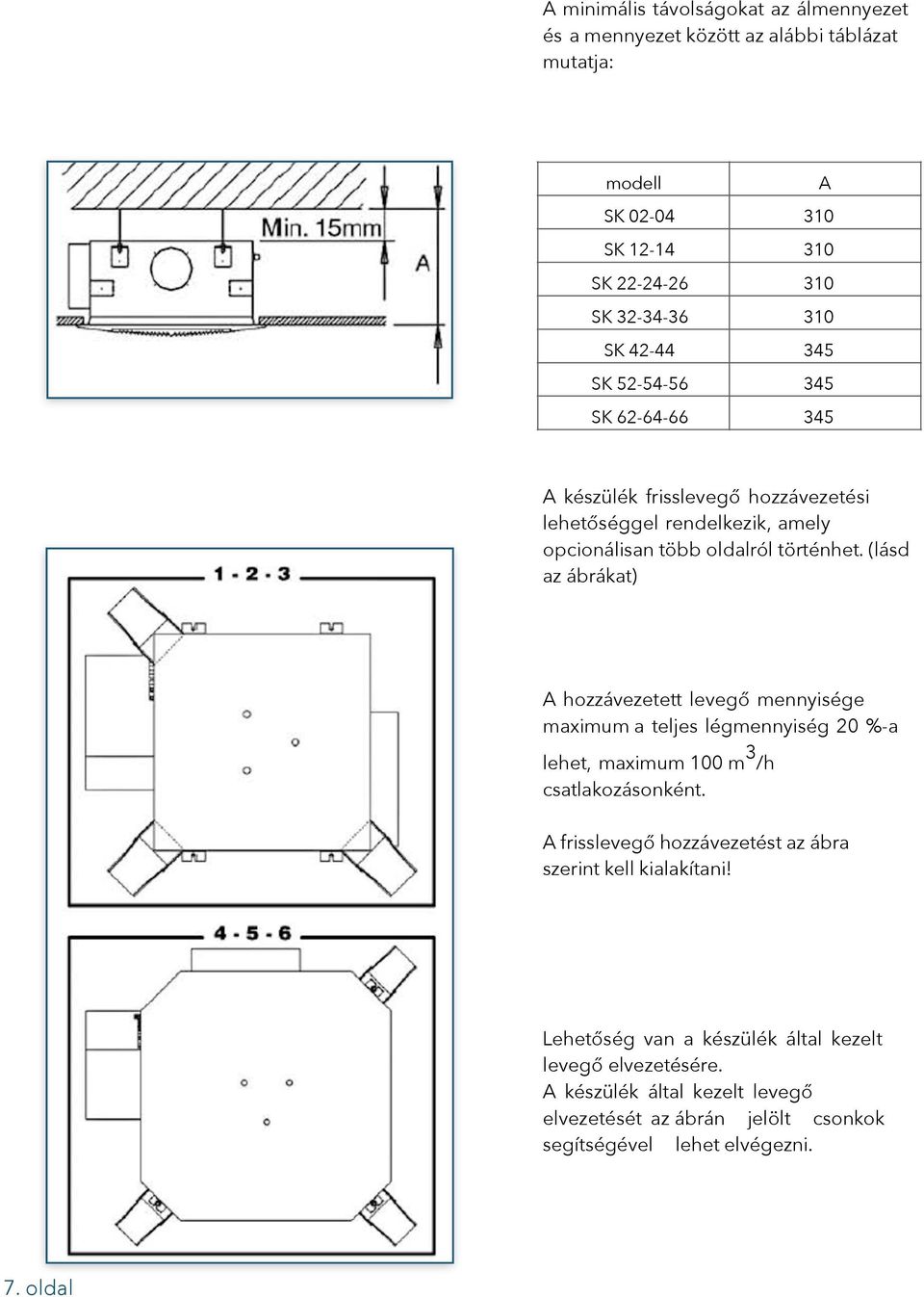

7 7. oldal A minimális távolságokat az álmennyezet és a mennyezet között az alábbi táblázat mutatja: modell A készülék frisslevegő hozzávezetési lehetőséggel rendelkezik, amely opcionálisan több oldalról történhet. (lásd az ábrákat) A hozzávezetett levegő mennyisége maximum a teljes légmennyiség 20 %-a lehet, maximum 100 m 3 /h csatlakozásonként. A frisslevegő hozzávezetést az ábra szerint kell kialakítani Lehetőség van a készülék által kezelt levegő elvezetésére. A készülék által kezelt levegő elvezetését az ábrán jelölt csonkok segítségével lehet elvégezni. A SK SK SK SK SK SK SK

8 VÍZCSATLAKOZÁSOK A vízcsatlakozások kialakításánál a készülék csonkjainak védelme érdekében mindig tartson ellen a kötés meghúzásakor. FONTOS A hűtő, illetve fűtőközeg víz, illetve víz/glycol keverék lehet. Mindig alkalmazzon vízszűrőt a hidraulikai körben. Ügyeljen a kondenz elvezetés esetében a megfelelő lejtésre. Nyáron, amennyiben a készülék hosszabb ideig üzemen kívül van, zárja el a vízszelepeket annak érdekében, hogy a készülék burkolatán a kondenzációtt megelőzze. Ügyeljen a csövek és szerelvények párazáró szigetelésére Alkalmazzon szifont a kondenzátum bekötésénél. A kondenzcsövet legalább 2 %-os lejtéssel szerelje. Az opcionális szelepkészleteket a mellékelt ábra szerint építse össze. 8. oldal

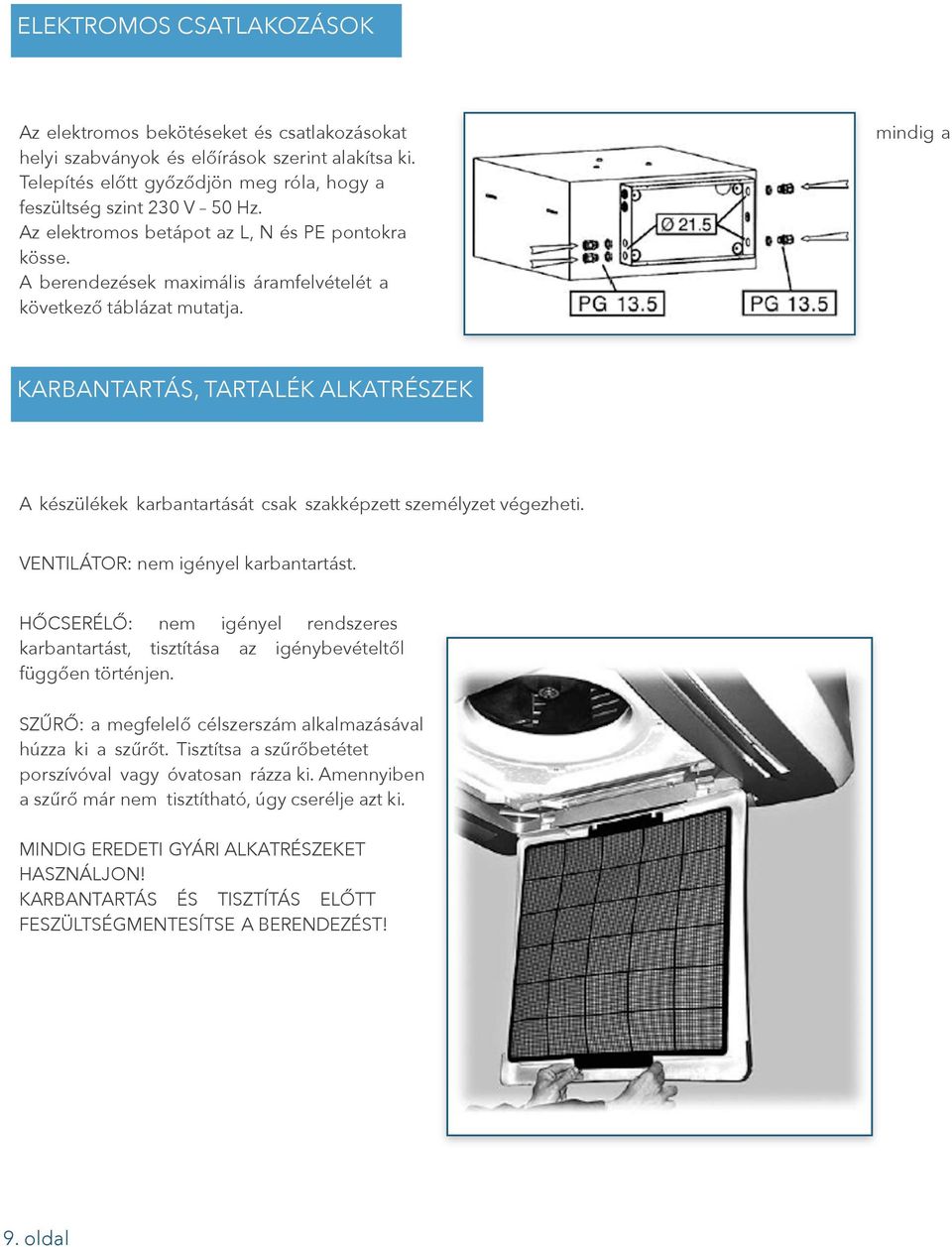

9 ELEKTROMOS CSATLAKOZÁSOK Az elektromos bekötéseket és csatlakozásokat mindig a helyi szabványok és előírások szerint alakítsa ki. Telepítés előtt győződjön meg róla, hogy a feszültség szint 230 V 50 Hz. Az elektromos betápot az L, N és PE pontokra kösse. A berendezések maximális áramfelvételét a következő táblázat mutatja. KARBANTARTÁS, TARTALÉK ALKATRÉSZEK A készülékek karbantartását csak szakképzett személyzet végezheti. VENTILÁTOR: nem igényel karbantartást. HŐCSERÉLŐ: nem igényel rendszeres karbantartást, tisztítása az igénybevételtől függően történjen. SZŰRŐ: a megfelelő célszerszám alkalmazásával húzza ki a szűrőt. Tisztítsa a szűrőbetétet porszívóval vagy óvatosan rázza ki. Amennyiben a szűrő már nem tisztítható, úgy cserélje azt ki. MINDIG EREDETI GYÁRI ALKATRÉSZEKET HASZNÁLJON KARBANTARTÁS ÉS TISZTÍTÁS ELŐTT FESZÜLTSÉGMENTESÍTSE A BERENDEZÉST 9. oldal

10 TMO-T / CR-T fali termosztátok bekötése 1 szelep esetén TMO-T / CR-T fali termosztátok bekötése 2 szelep esetén 10. oldal ELEKTROMOS KAPCSOLÁSOK

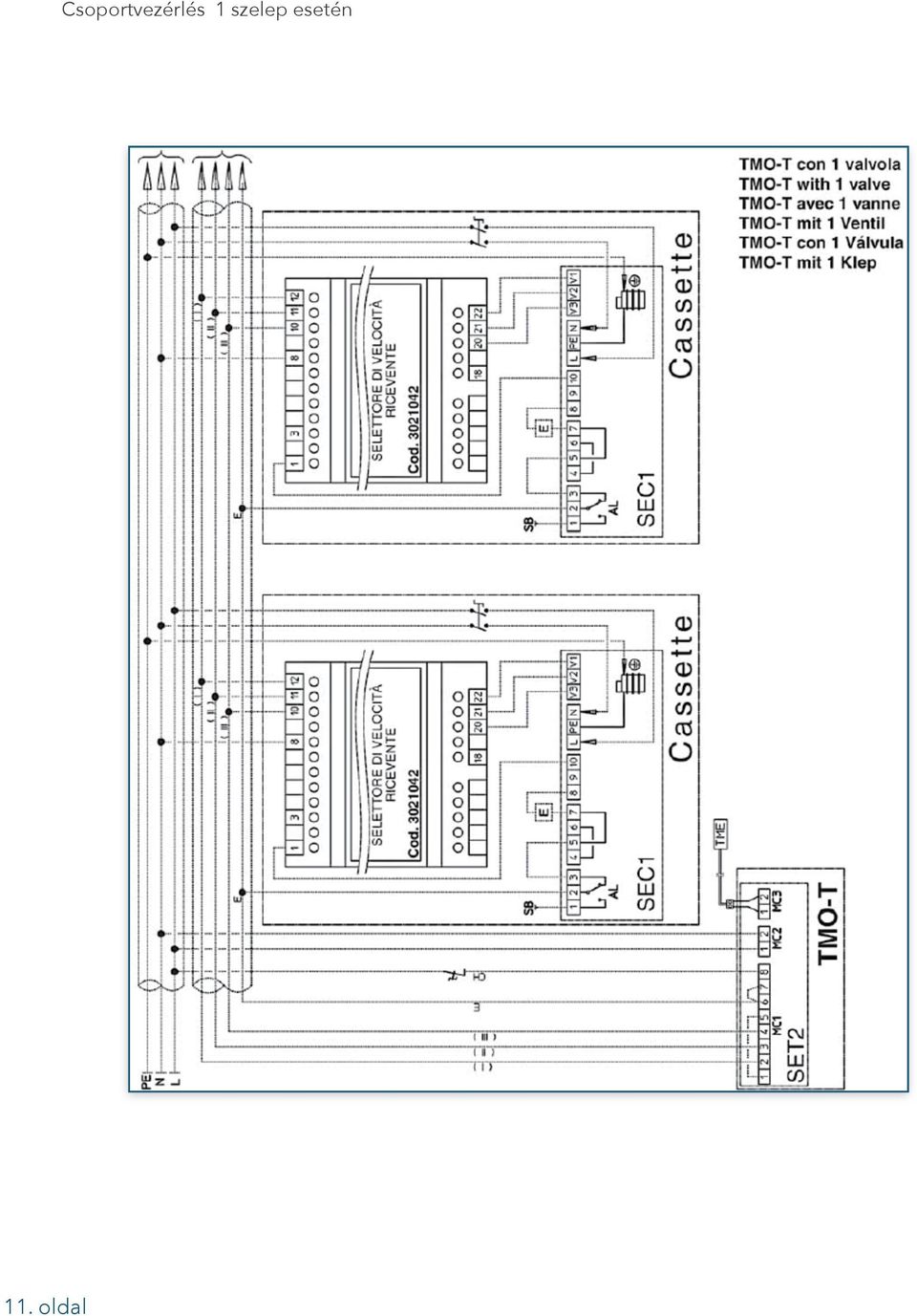

11 Csoportvezérlés 1 szelep esetén 11. oldal

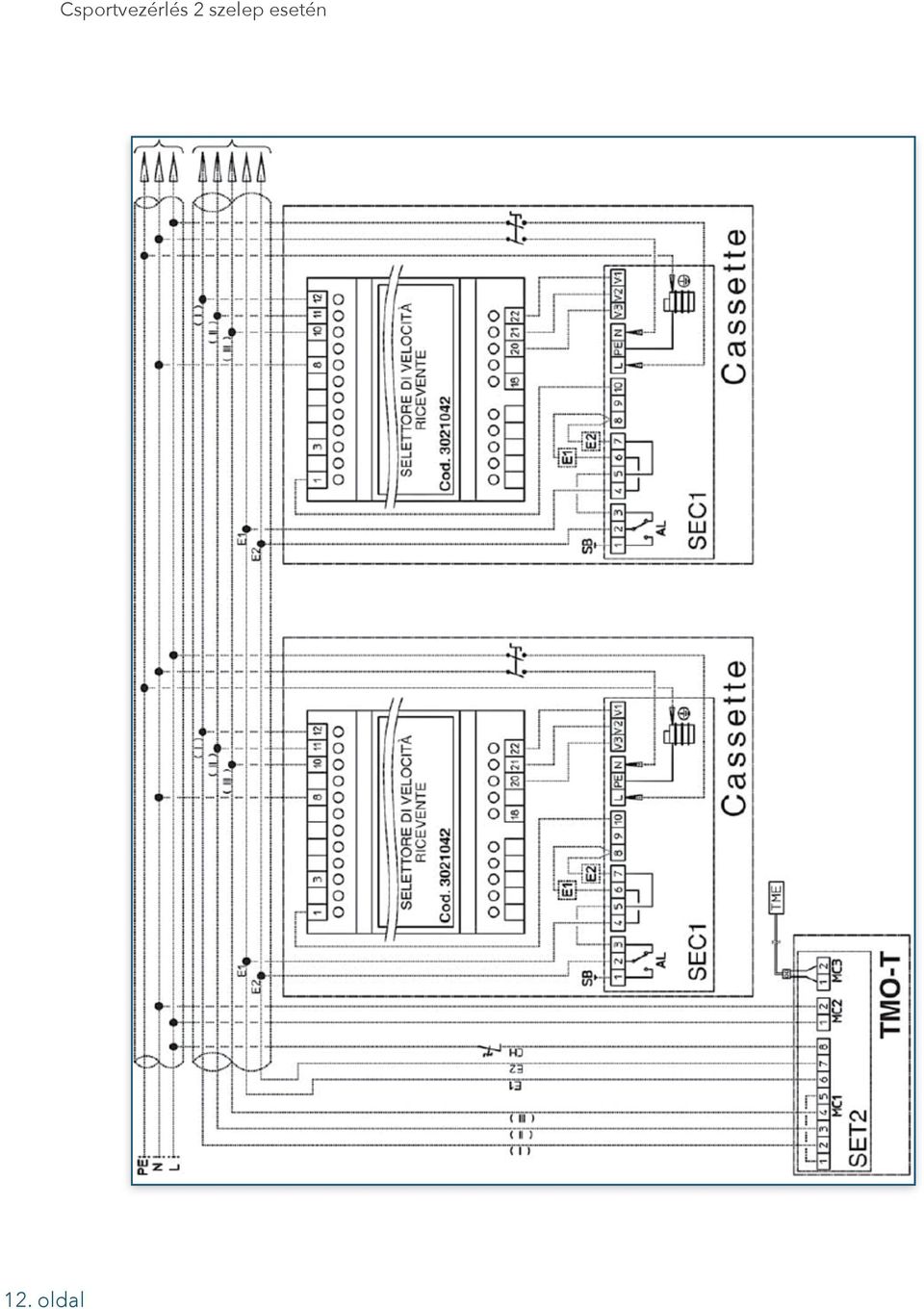

12 12. oldal Csportvezérlés 2 szelep esetén
