1 MŰSZAKI IGAZGATÓSÁG GoWebEye alkalmazás felhasználói kézikönyv v 1.0

2 Tartalom 1. Bevezetés A program indítása Térkép... 4 Térképkezelés Adatlapok... 8 Járművek... 8 Pontok (POI)...11 Nézetek...18 Vonalak...19 Útvonal /12/2011 GoWebEye felhasználói kézikönyv 2/26

3 Bevezetés A GoWebEye a WebEye rendszer webes alkalmazásának új funkcionális eleme, amely lehetővé teszi a járműegységektől beérkező adatok valós idejű követését. A megjelenített információk Google által fejlesztett online térképek segítségével válnak könnyen értelmezhetővé. A GoWebEye alkalmazás elérhetővé teszi az útvonaltervezést a WebEye rendszerben. Segítségével gyorsan és könnyedén megtervezhető és rögzíthető egy a fuvarfeladat ellátásához szükséges útvonalterv. A felhasználó számára értékes információt jelentő objektumok szintén egyszerűen kezelhetők a GoWebEye alkalmazással. Miben különbözik a GoWebEye alkalmazás a WebEye Real time alkalmazástól? A Real Time alkalmazás a flottafelügyelet folyamatait kiszolgáló alkalmazás, amely a valós idejű információk és az azokra épülő visszajelzések, értesítések, esetenként lokális riasztások révén azonnali reakciókra ad lehetőséget. A GoWebEye alkalmazás a járműkövetést, a járművek adatainak és pozícióinak új vizuális környezetben történő megjelenítését jelenti. A GoWebEye alkalmazás számítógépen történő futtatásához Google Chrome böngésző javasolt! 05/12/2011 GoWebEye felhasználói kézikönyv 3/26

4 A program indítása A program indításához és futtatásához szükséges feltételek (adminisztrátoroknak!): - A felhasználó számára a felhasználói csoport Opció szövegmezőjébe írt GGG kóddal engedélyezzük a GoWebEye használatát. A GoWebEye alkalmazás a fejlécen található nyomógombbal hívható elő. A nyomógomb lenyomását követően automatikusan új böngésző ablak nyílik. GoWebEye nyomógomb Az alkalmazás indítását követően a felhasználói csoport járművei automatikusan betöltődnek a járműlistába, illetve a térképre. Az alkalmazás felülete, felépítését tekintve két részre tagolódik, a térképre és a különböző funkciókat kiszolgáló adatlapokra. Térkép A jobb oladon látható térkép a Google Maps online térképszolgáltatás térképeit és 05/12/2011 GoWebEye felhasználói kézikönyv 4/26

5 műholdfelvételeit tartlamazza. A járművek pozíciói, bejelentkezést követően ezekre a térképekre töltődnek be. Google térkép a járművek pozícióival Google műholdfelvétel a járművek pozícióival 05/12/2011 GoWebEye felhasználói kézikönyv 5/26

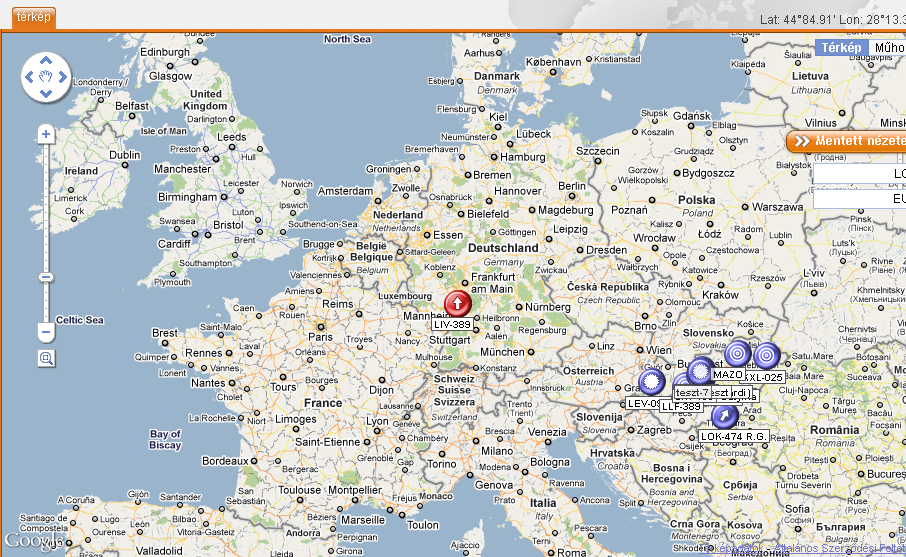

6 Google domborzati térkép A műholdas felvétel, nagy mértékű nagyítást követően automatikusan 45fokos nézetre vált. 05/12/2011 GoWebEye felhasználói kézikönyv 6/26

7 Ez a nézet kikapcsolható a térkép jobb felső sarkában található jelölőnégyzettel. Térképkezelés A térképek szabadon mozgathatóak és nagyíthatóak. A megjelenített részletek a nagyítástól függően folyamatosan változnak. A térképet egérrel és kurzorbillentyűkkel is mozgathatjuk. A térkép mozgatását és nagyítását a bal felső sarokban található eszközök segítik. Nagyítási eszköztár A nyilak a mozgatást, a skála a nagyítást, a skála alatti nagyító ikon a keretes nagyítást teszik lehetővé. A térkép mozgatása során a kis térképrészletek folyamatosan töltődnek le a szerverről, illetve jelennek meg a böngészőablakban. 05/12/2011 GoWebEye felhasználói kézikönyv 7/26

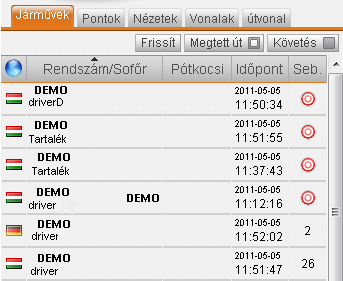

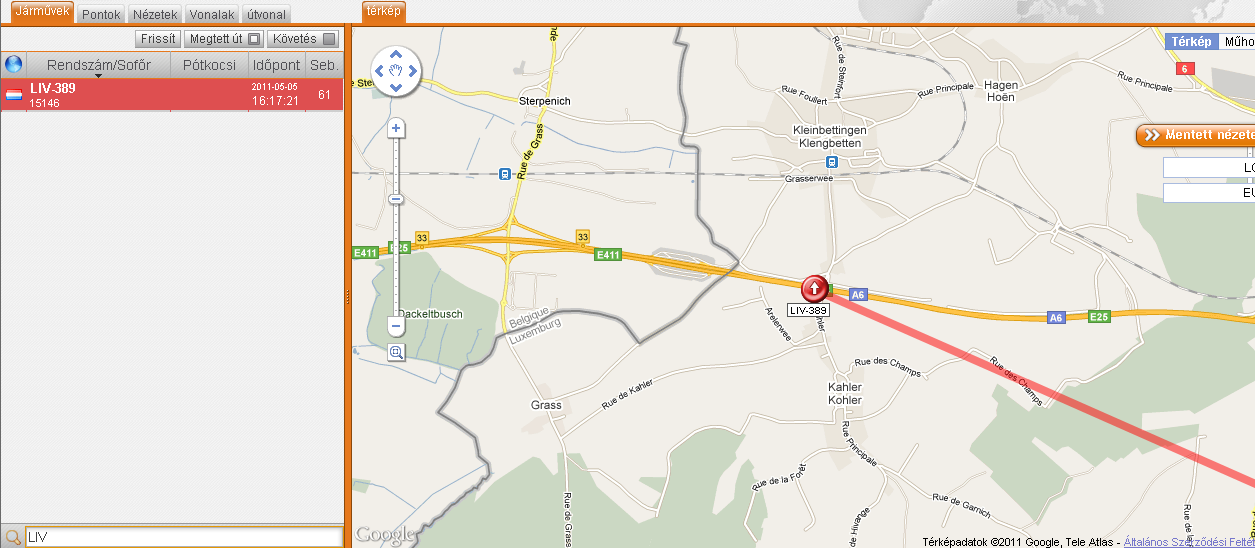

8 Adatlapok Járművek A felület bal oldalának Járművek füle alatt a felhasználói csoport járműveit tartalmazó táblázat látható. A járművek, a sikeres bejelentkezést követően automatikusan betöltődnek erre a felületre. Járművek, fejléc Egy felhasználói csoport járművei Egy jármű-sor adatai: A jármű rendszáma: KRC-80 A jármű pozíciójának területi megjelölése: Az azonosított sofőr neve: driver1 = Magyarország A pótkocsi rendszáma: trailerb 05/12/2011 GoWebEye felhasználói kézikönyv 8/26

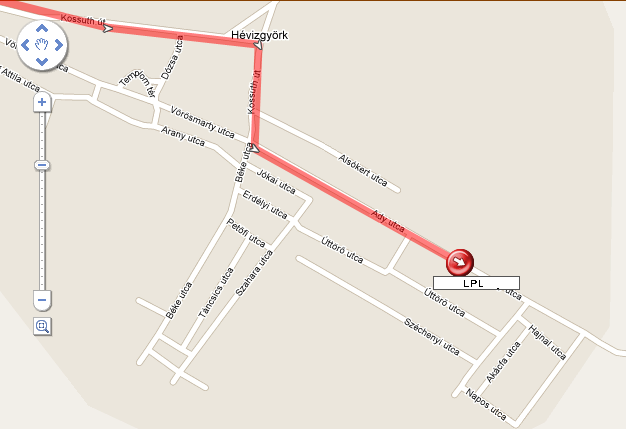

9 Az utolsó üzenet: :52:56 Sebesség: = 0km/h Amennyiben a jármű mozgásban van, a sebesség oszlopban a pillanatnyi sebesség értéke látható. Kereső: A járműlistában a felület alsó részén található keresővel kereshetünk. A szótöredékekre vonatkozó keresés megengedett. Keresés A keresés eredménye A jármű sorára kattintva a járművet kijelöljük. A kijelölt jármű ikonja a térképen piros színnel jelenik meg. Kijelölt jármű adatai és pozíciója 05/12/2011 GoWebEye felhasználói kézikönyv 9/26

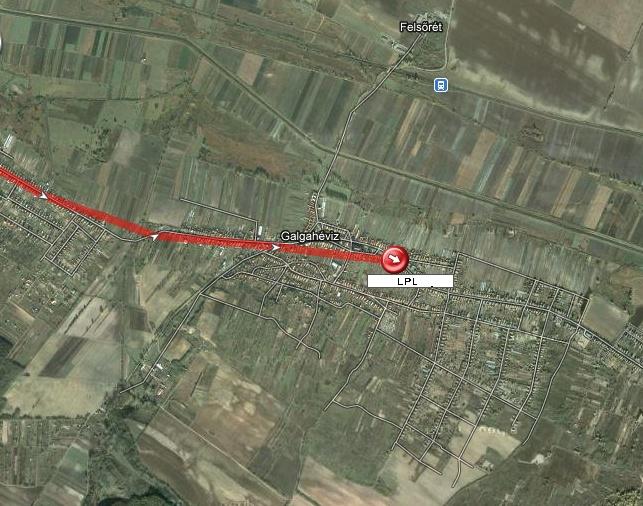

10 A járművek menü fejlécének egyéb elemei: - A járműlista frissítése / a program használata közben a felhasználói csoporthoz hozzárendelt járművek megjelenítése. - A járműegység által rögzített útvonal megjelenítése a térképen. A kijelölt jármű egy órányi útvonalát a rendszer automatikusan betölti a térképre. - A térkép automatikusan a kiválasztott jármű pozíciójának megfelelően optimalizálódik. Jármű pozíciója, útvonallal 05/12/2011 GoWebEye felhasználói kézikönyv 10/26

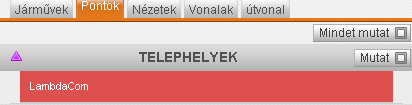

11 Jármű pozíciója, útvonallal, műholdképen Pontok (POI) A Pontok menü a felhasználók által rögzített objektumok, a felhasználói pontok megjelenítését és kezelését teszi lehetővé. A Pontok fülre kattintva kilistázhatjuk a felhasználói csoport rögzített felhasználói pontjait. A felhasználói pontok kategóriákba rendezve jelennek meg. LambdaCom felhasználói pont a Telephelyek kategória elemeként 05/12/2011 GoWebEye felhasználói kézikönyv 11/26

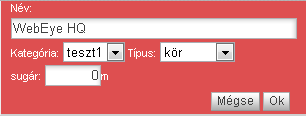

12 Felhasználói pontok kategóriái A felhasználó pontokat érdemes valamilyen közös tulajdonságuk alapján kategóriákba rendezni, elősegítve ezzel a jármű tevékenységének kiértékelését. A GoWebEye alkalmazás a térképen külön színnel jelöli az egyes kategóriákhoz rendelt pontokat, így könnyítve meg az azonosítást. Kategóriák Felhasználói pontok kereséséhez írjuk be a pont nevét, vagy nevének egy töredékét a kereső mezőbe, majd Enterrel indítsuk el a keresést. POI kereső Új POI hozzáadása Felhasználói pont rögzítésének folyamata: 1. Kattintsunk az Új pont nyomógombra. 2. A kattintást követően az alábbi ablak válik láthatóvá: 3. Adjuk meg a POI nevét. 4. Válasszuk ki a kategóriát, amihez hozzá fogjuk rendelni a POI-t. 5. Adjuk meg a rögzíteni kívánt POI típusát. (Kör) 6. Bal klikkel jelöljük meg a térképen a kör középpontját. 05/12/2011 GoWebEye felhasználói kézikönyv 12/26

13 7. Láthatóvá válik a középpontot jelölő négyzet és benne egy elmozdítható kör: 8. Klikkeljünk a körre, hagyjuk a bal egérbillentyűt lenyomva, majd húzzuk ki a kört egészen addig, amíg a felhasználói pont megfelelő nagyságú nem lesz! 9. A jobb oldalon ellenőrizhetjük a kör sugarát. 10. Amennyiben a pont mérete és adatai megfelelőek, hagyjuk jóvá a rögzítést az OK nyomógombbal. A sugár módosításához mozgassuk a kört a 8. pontban leírtaknak megfelelően. 11. A kör sugarát előre is meghatározhatjuk a Sugár mezőben, ebben az esetben csak a középpontot kell megjelölnünk, majd OK nyomógombbal hagyjuk jóvá a rögzítést. 05/12/2011 GoWebEye felhasználói kézikönyv 13/26

14 Új kategória rögzítése 1. Kattintsunk az Új kategória nyomógombra! 2. Nevezzük el a létrehozni kívánt kategóriát a megjelenő szövegmezőbe írva: 3. Válasszuk ki a kategóriához rendelt POI-k színét: 4. Mentsük el a kategóriát az OK nyomógombbal! A folyamat az ESCAPE billentyű lenyomásával szakítható meg! Felhasználói sokszög rögzítése 1. Kattintsunk az Új pont nyomógombra. 2. A kattintást követően az alábbi ablak válik láthatóvá: 3. Adjuk meg a POI nevét. 4. Válasszuk ki a kategóriát, amihez hozzá fogjuk rendelni a POI-t. 5. Adjuk meg a rögzíteni kívánt POI típusát. (Sokszög) 6. A bal egérbillentyű lenyomásával rajzoljuk meg a sokszög sarkait. 05/12/2011 GoWebEye felhasználói kézikönyv 14/26

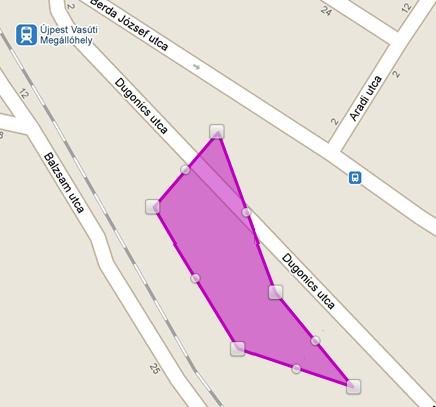

15 05/12/2011 GoWebEye felhasználói kézikönyv 15/26

16 7. A sokszög könnyedén módosítható a pontok áthelyezésével. Egy pontra klikkelve, alul láthatjuk annak adatait, illetve címét. 05/12/2011 GoWebEye felhasználói kézikönyv 16/26

17 Web-es alkalmazásban rögzített négyzet alakú POI képe a GoWebEye műholdképén 05/12/2011 GoWebEye felhasználói kézikönyv 17/26

18 Nézetek A GoWebEye alkalmazás indításakor a térképen egy teljes Európa nézet jelenik meg, függetlenül a járművek tartózkodási helyétől. Amennyiben ezen a nézeten módosítani szeretnénk, illetve egyéb, gyorsan előhívható térképszelvényt szeretnénk elmenteni, a következőképpen járjunk el: Állítsuk be az elmenteni kívánt térképszelvényt! Kattinstunk a Nézetek fülre! Kattintsunk felület alján található Nézet mentése nyomógomra! Nevezzük el a menteni kívánt szelvényt! ENTER lenyomásával mentsük el a kijelölt nézetet! Az elmentett nézetek a mentést követően megjelenik a listában, illetve a Gyors menü nyomógombbal előhívható menüben. 05/12/2011 GoWebEye felhasználói kézikönyv 18/26

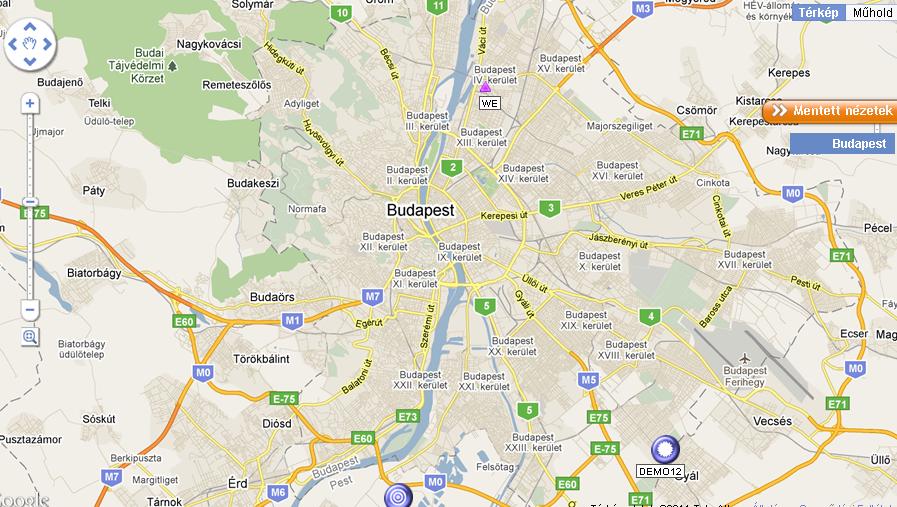

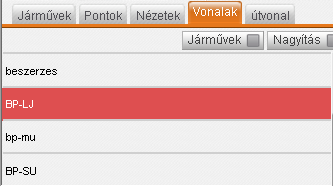

19 Budapest térképe, elmentett nézetként Vonalak A vonalak menü a járművek által bejárt és a webes alkalmazás Save line funkciójával elmentett, vagy a GoWebEye alkalmazás Útvonal menüjében megtervezett és elmentett útvonalak megjelenítésére szolgál. A korábban mentett útvonalak megtekintéséhez kattintsunk a bejegyzésre. 05/12/2011 GoWebEye felhasználói kézikönyv 19/26

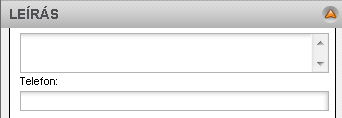

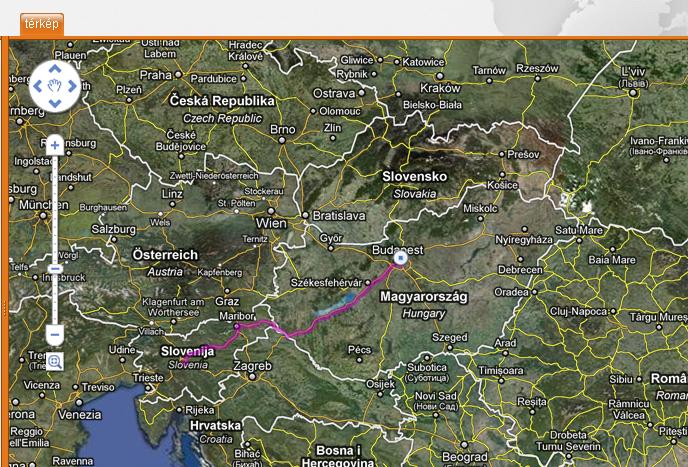

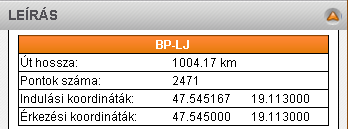

20 A kattintással kijelöljük az útvonalat, ami automatikusan betöltődik a térképre. A térképi információn felül, a bal alsó sarokban, a Leírás mezőben láthatóvá válik az útvonalat leíró adatok táblázata. A keresés, átnevezés és törlés lehetősége itt is adott, a felület alsó eszközsorának segítségével. 05/12/2011 GoWebEye felhasználói kézikönyv 20/26

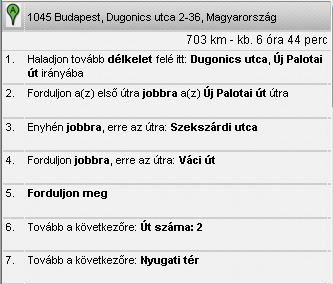

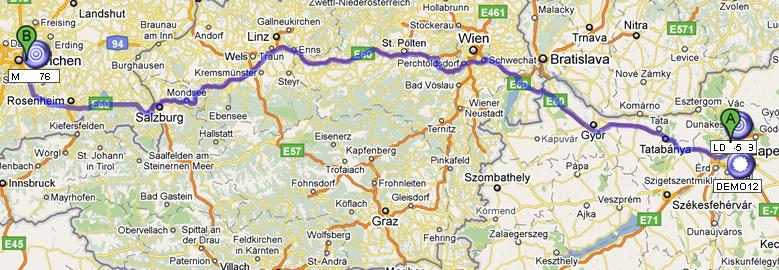

21 Nézetek menü - Felső eszközár - láthatóvá teszi a csoport járműveit a térképen - a térképet a mentett útvonalra optimalizálja 05/12/2011 GoWebEye felhasználói kézikönyv 21/26

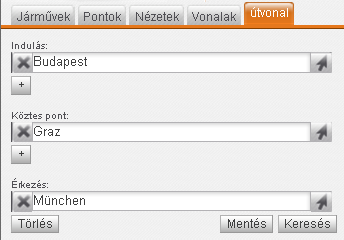

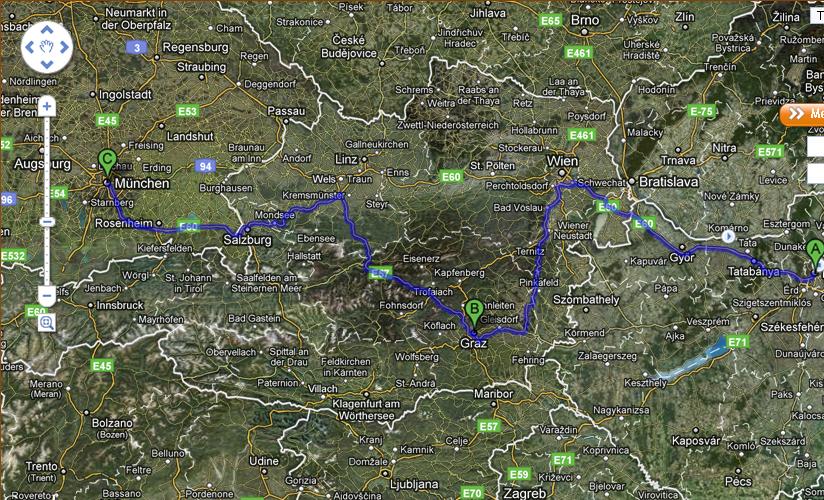

22 Útvonal A GoWebEye alkalmazás Útvonal opciójának révén elérhetővé válik a hagyományos értelemben vett útvonaltervezés, illetve az útvonalak elmentése. Jóllehet a járművek által bejárt útvonalat a webes alkalmazás Save line funkciójával már eddig is el lehetett menteni, az GoWebEye Útvonal opciója a tervezés és előzetes kalkuláció lehetőségét kínálja a felhasználóknak. Egy fuvarfeladat leírásának elmaradhatatlan összetevője a teljesítéshez szükséges útvonal hossza, illetve a teljesítésének a várható időtartama. Az itt megtervezett és elmentett útvonalak a WebEye Real time és a WebEye Web alkalmazásaiba is betölthetők. Útvonal tervezése Adjuk meg az útvonal kiindulási pontját! A pozíció az Enter, vagy Tab leütését követően megjelenik a térképen. Adjuk meg az útvonal célpontját. 05/12/2011 GoWebEye felhasználói kézikönyv 22/26

23 Indítsuk el a tervezést a Keresés nyomógomb lenyomásával! A tervezés eredményeként az optimális útvonal betöltődik a térképre, a kereső ablak alatti felületen pedig láthatóvá válik a rászletes, navigációs útvonalterv. Részletes navigációs útvonalterv, az útvonal hosszával és a teljesítés várható idejével. 05/12/2011 GoWebEye felhasználói kézikönyv 23/26

24 Köztes pont meghatározása Köztes pont meghatározásához adjunk hozzá egy szövegmezőt az útvonal megtervezésére szolgáló felülethez. A hozzáadást a + nyomógombbal hajtsuk végre! Írjuk be a köztes pont címét, majd indítsuk el a keresést. Útvonalterv köztes ponttal 05/12/2011 GoWebEye felhasználói kézikönyv 24/26

25 Útvonalterv köztes ponttal Megtervezett útvonal módosítása A megtervezett útvonal apróbb módosításait nagyon egyszerűen elvégezhetjük, az útvonal módosítandó szakaszának elmozgatásával. Navigáljuk a kurzort a módosítandó szakaszra. Az útvonalon feltűnő fehér körre kattintsunk bal egérgombbal, hagyjuk a billentyűt lenyomva, majd az útvonalat jelölő kört mozgassuk a kívánt helyre. A kör áthelyezését követően az útvonal automatikusan módosul, az útvonalterv frissül. 05/12/2011 GoWebEye felhasználói kézikönyv 25/26
