VITOCAL 200-S Levegős hőszivattyú rendszerek, hatékonyságra hangolva

Átírás

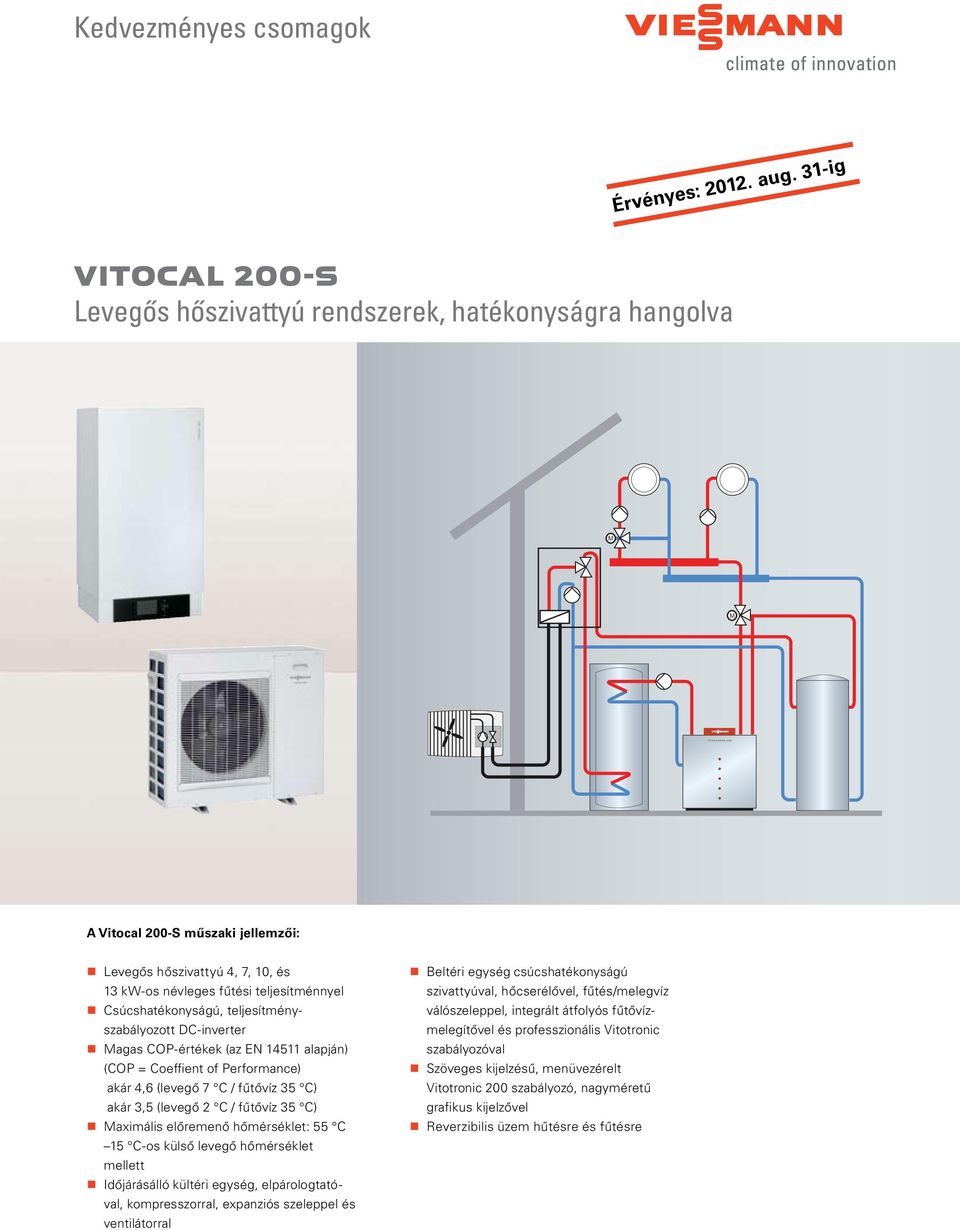

1 Kedvezményes csomagok Érvényes: aug. 31-ig VITOCAL 200-S Levegős hőszivattyú rendszerek, hatékonyságra hangolva M M A Vitocal 200-S műszaki jellemzői: Levegős hőszivattyú 4, 7, 10, és 13 kw-os névleges fűtési teljesítménnyel Csúcshatékonyságú, teljesítményszabályozott DC-inverter Magas COP-értékek (az EN alapján) (COP = Coeffient of Performance) akár 4,6 (levegő 7 C / fűtővíz 35 C) akár 3,5 (levegő 2 C / fűtővíz 35 C) Maximális előremenő hőmérséklet: 55 C 15 C-os külső levegő hőmérséklet mellett Időjárásálló kültéri egység, elpárologtatóval, kompresszorral, expanziós szeleppel és ventilátorral Beltéri egység csúcshatékonyságú szivattyúval, hőcserélővel, fűtés/melegvíz válószeleppel, integrált átfolyós fűtővízmelegítővel és professzionális Vitotronic szabályozóval Szöveges kijelzésű, menüvezérelt Vitotronic 200 szabályozó, nagyméretű grafikus kijelzővel Reverzibilis üzem hűtésre és fűtésre

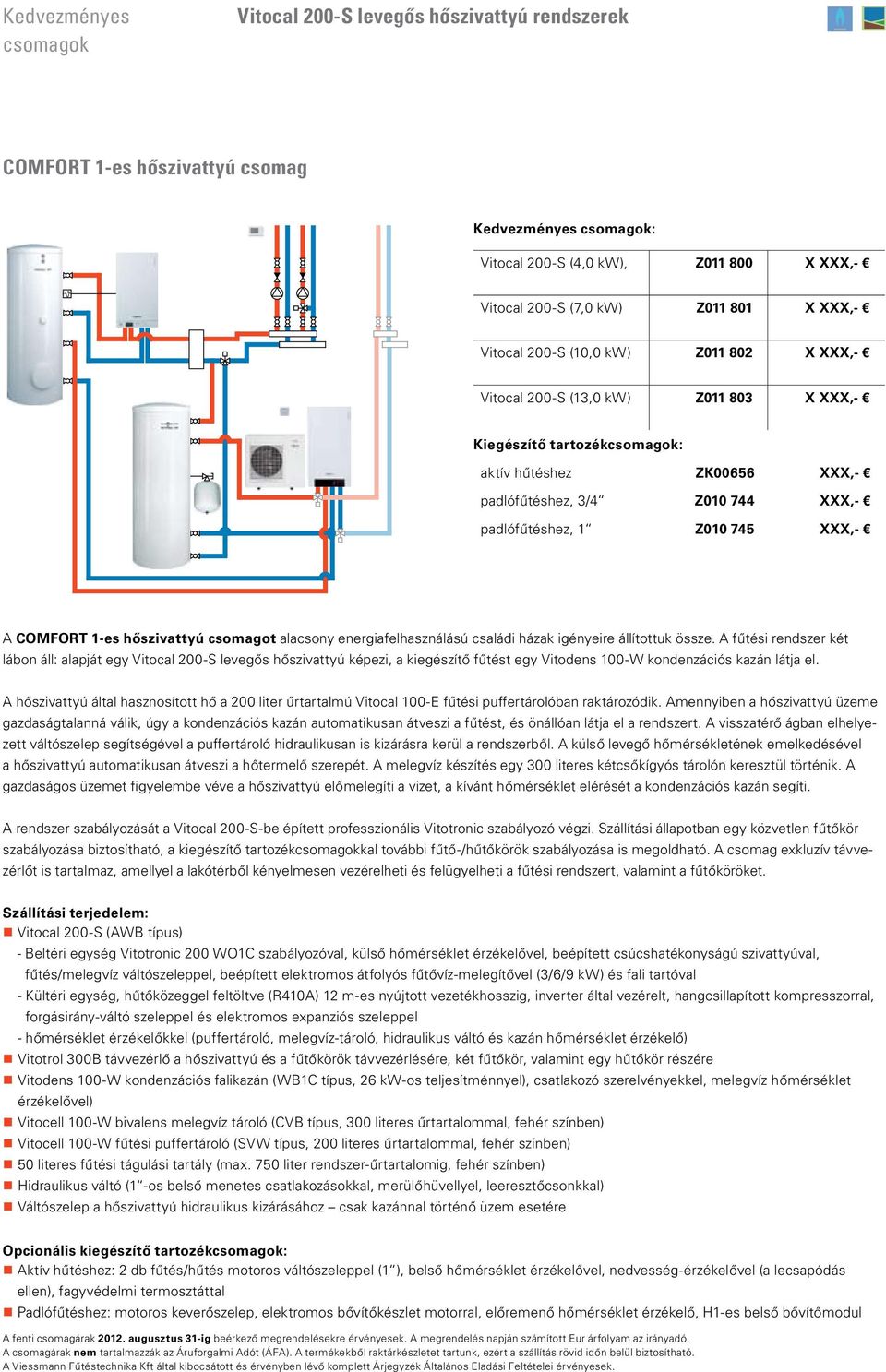

2 Kedvezményes csomagok Vitocal 200-S levegős hőszivattyú rendszerek COMFORT 1-es hőszivattyú csomag Vitocal 200-S (4,0 kw), Z X Vitocal 200-S (7,0 kw) Z X Vitocal 200-S (10,0 kw) Z X Vitocal 200-S (13,0 kw) Z X A COMFORT 1-es hőszivattyú csomagot alacsony energiafelhasználású családi házak igényeire állítottuk össze. A fűtési rendszer két lábon áll: alapját egy Vitocal 200-S levegős hőszivattyú képezi, a kiegészítő fűtést egy Vitodens 100-W kondenzációs kazán látja el. A hőszivattyú által hasznosított hő a 200 liter űrtartalmú Vitocal 100-E fűtési puffertárolóban raktározódik. Amennyiben a hőszivattyú üzeme gazdaságtalanná válik, úgy a kondenzációs kazán automatikusan átveszi a fűtést, és önállóan látja el a rendszert. A visszatérő ágban elhelyezett váltószelep segítségével a puffertároló hidraulikusan is kizárásra kerül a rendszerből. A külső levegő hőmérsékletének emelkedésével a hőszivattyú automatikusan átveszi a hőtermelő szerepét. A melegvíz készítés egy 300 literes kétcsőkígyós tárolón keresztül történik. A gazdaságos üzemet figyelembe véve a hőszivattyú előmelegíti a vizet, a kívánt hőmérséklet elérését a kondenzációs kazán segíti. A rendszer szabályozását a Vitocal 200-S-be épített professzionális Vitotronic szabályozó végzi. Szállítási állapotban egy közvetlen fűtőkör szabályozása biztosítható, a kiegészítő tartozékcsomagokkal további fűtő-/hűtőkörök szabályozása is megoldható. A csomag exkluzív távvezérlőt is tartalmaz, amellyel a lakótérből kényelmesen vezérelheti és felügyelheti a fűtési rendszert, valamint a fűtőköröket. - hőmérséklet érzékelőkkel (puffertároló, melegvíz-tároló, hidraulikus váltó és kazán hőmérséklet érzékelő) Vitodens 100-W kondenzációs falikazán (WB1C típus, 26 kw-os teljesítménnyel), csatlakozó szerelvényekkel, melegvíz hőmérséklet érzékelővel) Vitocell 100-W bivalens melegvíz tároló (CVB típus, 300 literes űrtartalommal, fehér színben) Vitocell 100-W fűtési puffertároló (SVW típus, 200 literes űrtartalommal, fehér színben) 50 literes fűtési tágulási tartály (max. 750 liter rendszer-űrtartalomig, fehér színben) Hidraulikus váltó (1 -os belső menetes csatlakozásokkal, merülőhüvellyel, leeresztőcsonkkal) Váltószelep a hőszivattyú hidraulikus kizárásához csak kazánnal történő üzem esetére

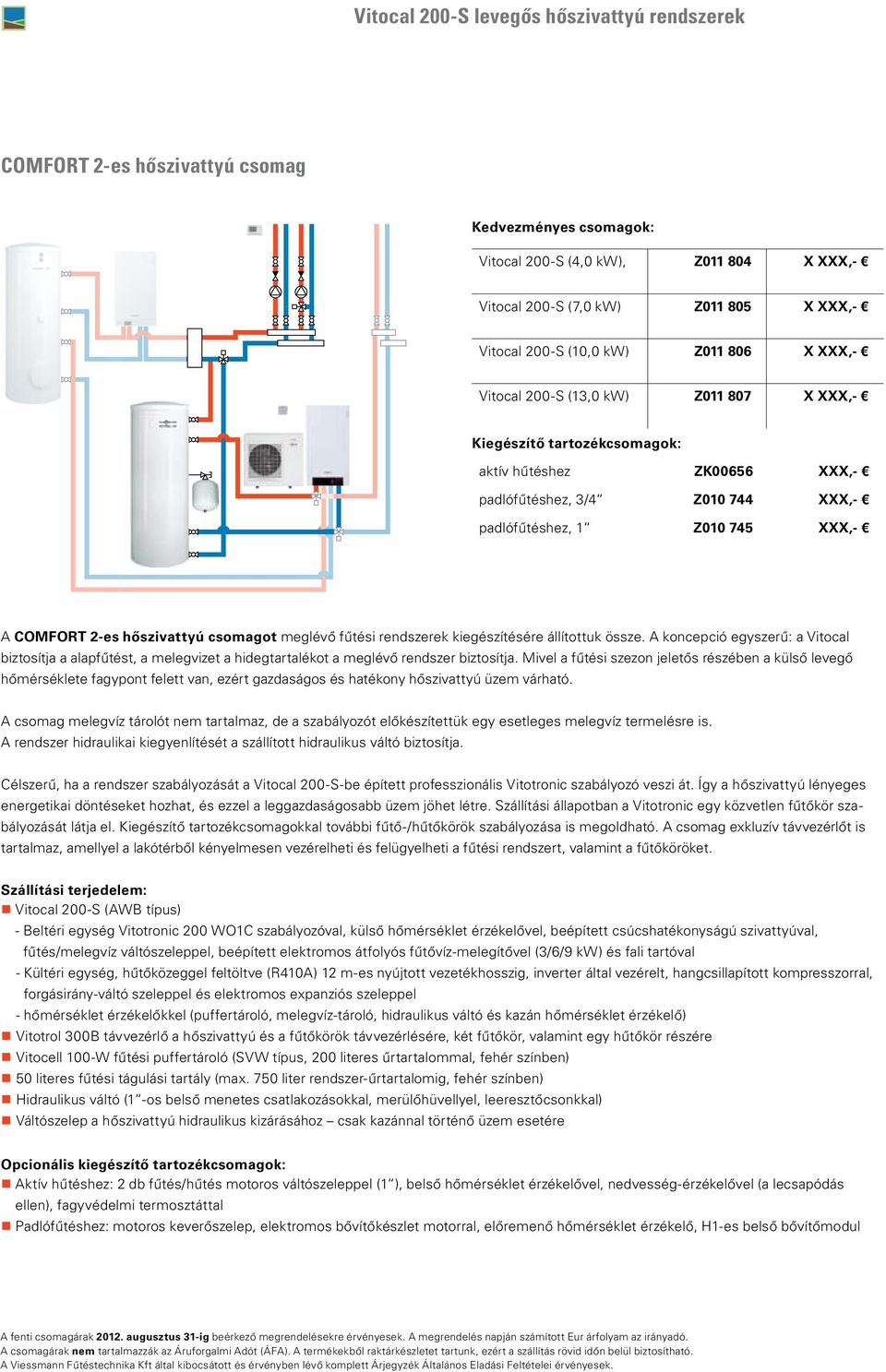

3 Vitocal 200-S levegős hőszivattyú rendszerek COMFORT 2-es hőszivattyú csomag Vitocal 200-S (4,0 kw), Z X Vitocal 200-S (7,0 kw) Z X Vitocal 200-S (10,0 kw) Z X Vitocal 200-S (13,0 kw) Z X A COMFORT 2-es hőszivattyú csomagot meglévő fűtési rendszerek kiegészítésére állítottuk össze. A koncepció egyszerű: a Vitocal biztosítja a alapfűtést, a melegvizet a hidegtartalékot a meglévő rendszer biztosítja. Mivel a fűtési szezon jeletős részében a külső levegő hőmérséklete fagypont felett van, ezért gazdaságos és hatékony hőszivattyú üzem várható. A csomag melegvíz tárolót nem tartalmaz, de a szabályozót előkészítettük egy esetleges melegvíz termelésre is. A rendszer hidraulikai kiegyenlítését a szállított hidraulikus váltó biztosítja. Célszerű, ha a rendszer szabályozását a Vitocal 200-S-be épített professzionális Vitotronic szabályozó veszi át. Így a hőszivattyú lényeges energetikai döntéseket hozhat, és ezzel a leggazdaságosabb üzem jöhet létre. Szállítási állapotban a Vitotronic egy közvetlen fűtőkör szabályozását látja el. Kiegészítő tartozékcsomagokkal további fűtő-/hűtőkörök szabályozása is megoldható. A csomag exkluzív távvezérlőt is tartalmaz, amellyel a lakótérből kényelmesen vezérelheti és felügyelheti a fűtési rendszert, valamint a fűtőköröket. - hőmérséklet érzékelőkkel (puffertároló, melegvíz-tároló, hidraulikus váltó és kazán hőmérséklet érzékelő) Vitocell 100-W fűtési puffertároló (SVW típus, 200 literes űrtartalommal, fehér színben) 50 literes fűtési tágulási tartály (max. 750 liter rendszer-űrtartalomig, fehér színben) Hidraulikus váltó (1 -os belső menetes csatlakozásokkal, merülőhüvellyel, leeresztőcsonkkal) Váltószelep a hőszivattyú hidraulikus kizárásához csak kazánnal történő üzem esetére

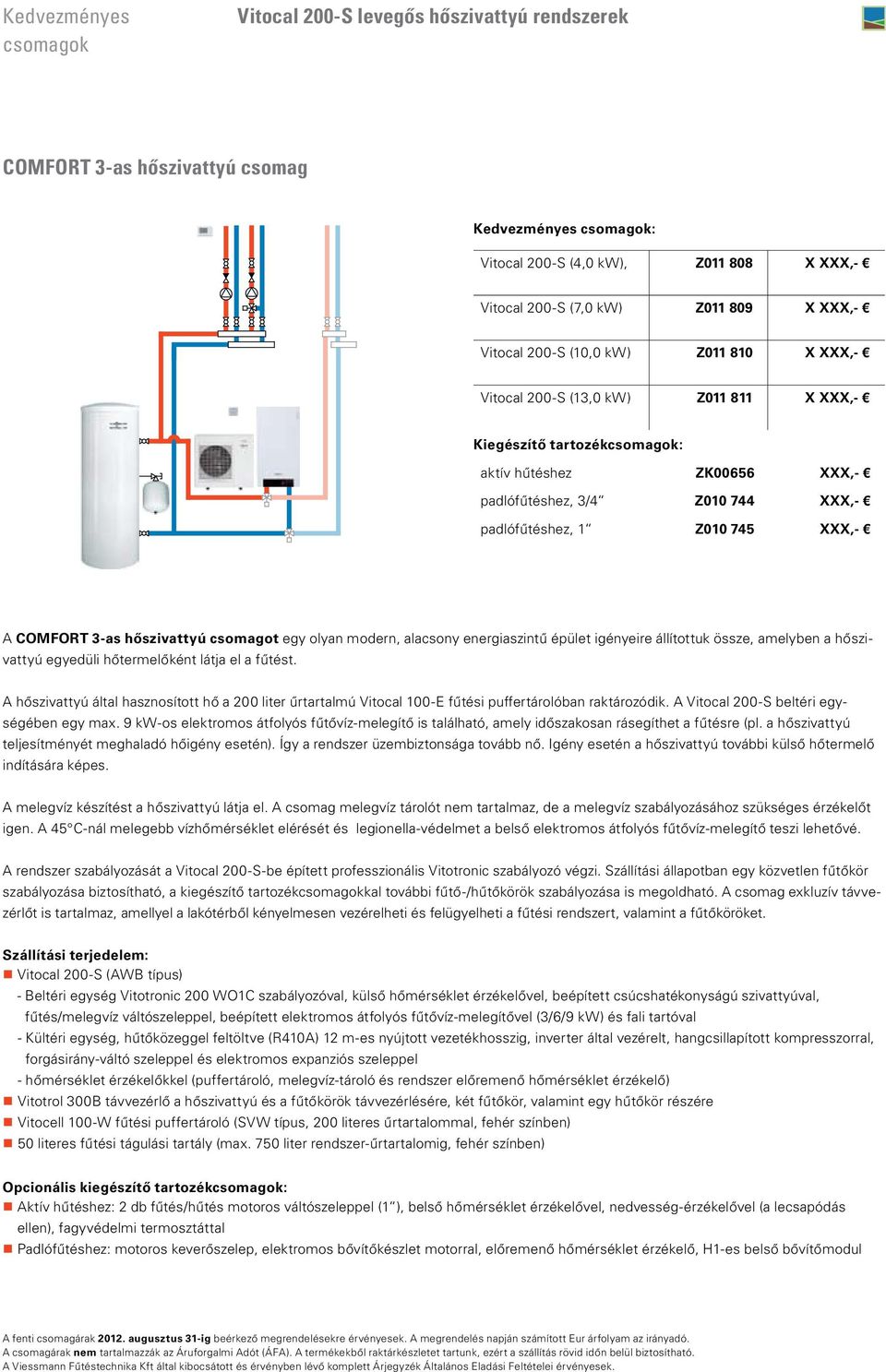

4 Kedvezményes csomagok Vitocal 200-S levegős hőszivattyú rendszerek COMFORT 3-as hőszivattyú csomag Vitocal 200-S (4,0 kw), Z X Vitocal 200-S (7,0 kw) Z X Vitocal 200-S (10,0 kw) Z X Vitocal 200-S (13,0 kw) Z X A COMFORT 3-as hőszivattyú csomagot egy olyan modern, alacsony energiaszintű épület igényeire állítottuk össze, amelyben a hőszivattyú egyedüli hőtermelőként látja el a fűtést. A hőszivattyú által hasznosított hő a 200 liter űrtartalmú Vitocal 100-E fűtési puffertárolóban raktározódik. A Vitocal 200-S beltéri egységében egy max. 9 kw-os elektromos átfolyós fűtővíz-melegítő is található, amely időszakosan rásegíthet a fűtésre (pl. a hőszivattyú teljesítményét meghaladó hőigény esetén). Így a rendszer üzembiztonsága tovább nő. Igény esetén a hőszivattyú további külső hőtermelő indítására képes. A melegvíz készítést a hőszivattyú látja el. A csomag melegvíz tárolót nem tartalmaz, de a melegvíz szabályozásához szükséges érzékelőt igen. A 45 C-nál melegebb vízhőmérséklet elérését és legionella-védelmet a belső elektromos átfolyós fűtővíz-melegítő teszi lehetővé. A rendszer szabályozását a Vitocal 200-S-be épített professzionális Vitotronic szabályozó végzi. Szállítási állapotban egy közvetlen fűtőkör szabályozása biztosítható, a kiegészítő tartozékcsomagokkal további fűtő-/hűtőkörök szabályozása is megoldható. A csomag exkluzív távvezérlőt is tartalmaz, amellyel a lakótérből kényelmesen vezérelheti és felügyelheti a fűtési rendszert, valamint a fűtőköröket. - hőmérséklet érzékelőkkel (puffertároló, melegvíz-tároló és rendszer előremenő hőmérséklet érzékelő) Vitocell 100-W fűtési puffertároló (SVW típus, 200 literes űrtartalommal, fehér színben) 50 literes fűtési tágulási tartály (max. 750 liter rendszer-űrtartalomig, fehér színben)

5 Vitocal 200-S levegős hőszivattyú rendszerek COMFORT 4-es hőszivattyú csomag Vitocal 200-S (4,0 kw), Z X Vitocal 200-S (7,0 kw) Z X Vitocal 200-S (10,0 kw) Z X Vitocal 200-S (13,0 kw) Z X A COMFORT 4-es hőszivattyú csomag a Vitocal 200-S rendszertechnika legalapvetőbb tartozékai tartalmazza. A hőszivattyú által hasznosított hő közvetlenül, vagy meglévő puffertárolón keresztül kerül felhasználásra. Puffertárolót a csomag nem tartalmaz, de a tároló szabályozásához szükséges hőmérséklet érzékelő a szállítási terjedelem része. A Vitocal 200-S beltéri egységében egy max. 9 kw-os elektromos átfolyós fűtővíz-melegítő is található, amely időszakosan rásegíthet a fűtésre (pl. a hőszivattyú teljesítményét meghaladó hőigény esetén). Így a rendszer üzembiztonsága tovább nő. Igény esetén a hőszivattyú további külső hőtermelő indítására képes. A melegvíz készítést a hőszivattyú látja el. A csomag melegvíz tárolót nem tartalmaz, de a melegvíz szabályozásához szükséges érzékelőt igen. A 45 C-nál melegebb vízhőmérséklet elérését és legionella-védelmet a belső elektromos átfolyós fűtővíz-melegítő teszi lehetővé. A rendszer szabályozását a Vitocal 200-S-be épített professzionális Vitotronic szabályozó végzi. Szállítási állapotban egy közvetlen fűtőkör szabályozása biztosítható, a kiegészítő tartozékcsomagokkal további fűtő-/hűtőkörök szabályozása is megoldható. A csomag exkluzív távvezérlőt is tartalmaz, amellyel a lakótérből kényelmesen vezérelheti és felügyelheti a fűtési rendszert, valamint a fűtőköröket. - hőmérséklet érzékelőkkel (puffertároló, melegvíz-tároló és rendszer előremenő hőmérséklet érzékelő)

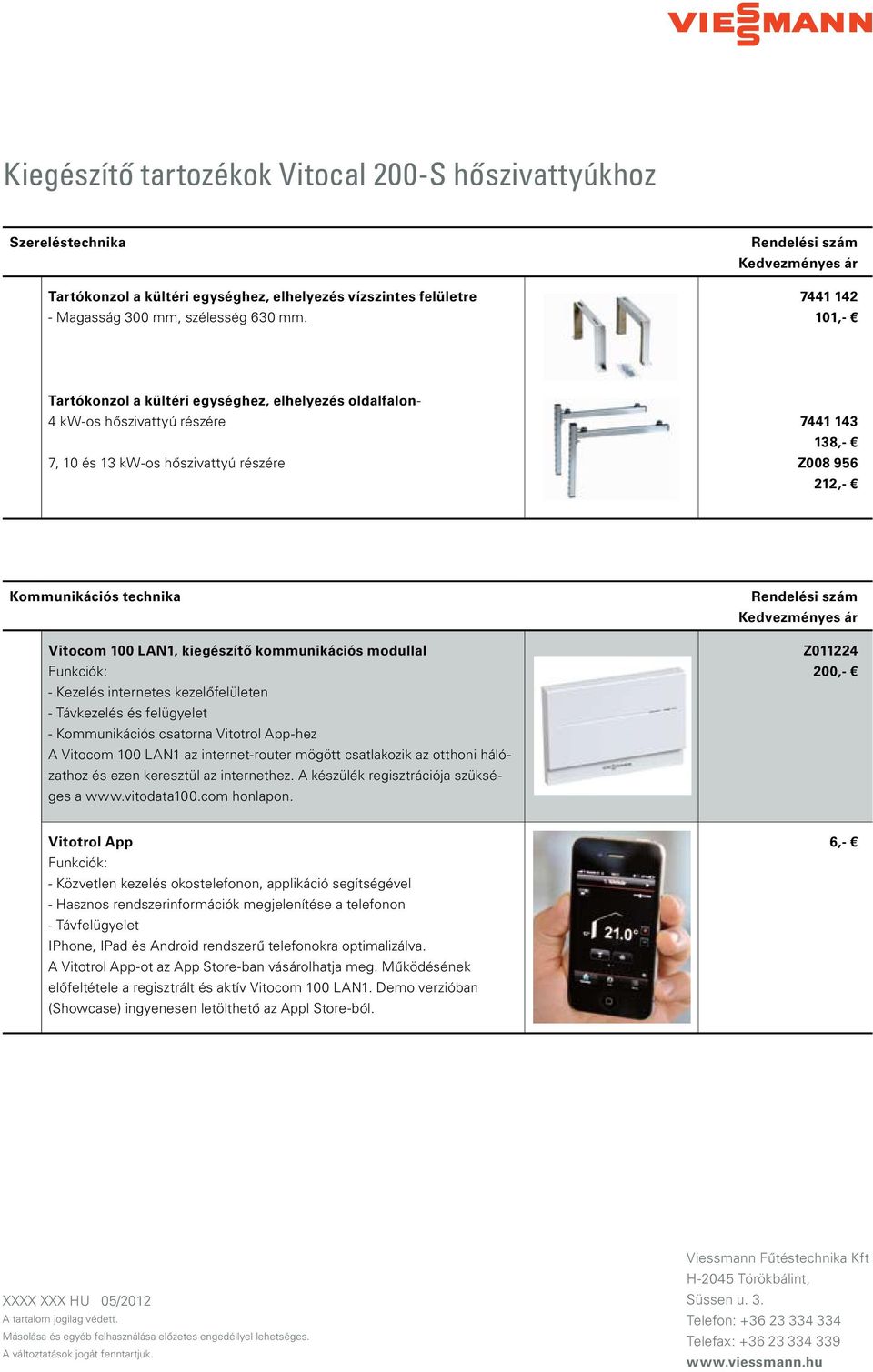

6 Kiegészítő tartozékok Vitocal 200-S hőszivattyúkhoz Szereléstechnika Tartókonzol a kültéri egységhez, elhelyezés vízszintes felületre - Magasság 300 mm, szélesség 630 mm. Rendelési szám Kedvezményes ár ,- Tartókonzol a kültéri egységhez, elhelyezés oldalfalon- 4 kw-os hőszivattyú részére 7, 10 és 13 kw-os hőszivattyú részére ,- Z ,- Kommunikációs technika Vitocom 100 LAN1, kiegészítő kommunikációs modullal Funkciók: - Kezelés internetes kezelőfelületen - Távkezelés és felügyelet - Kommunikációs csatorna Vitotrol App-hez A Vitocom 100 LAN1 az internet-router mögött csatlakozik az otthoni hálózathoz és ezen keresztül az internethez. A készülék regisztrációja szükséges a honlapon. Rendelési szám Kedvezményes ár Z ,- Vitotrol App Funkciók: - Közvetlen kezelés okostelefonon, applikáció segítségével - Hasznos rendszerinformációk megjelenítése a telefonon - Távfelügyelet IPhone, IPad és Android rendszerű telefonokra optimalizálva. A Vitotrol App-ot az App Store-ban vásárolhatja meg. Működésének előfeltétele a regisztrált és aktív Vitocom 100 LAN1. Demo verzióban (Showcase) ingyenesen letölthető az Appl Store-ból. 6,- XXXX XXX HU 05/2012 A tartalom jogilag védett. Másolása és egyéb felhasználása előzetes engedéllyel lehetséges. A változtatások jogát fenntartjuk. Viessmann Fűtéstechnika Kft H-2045 Törökbálint, Süssen u. 3. Telefon: Telefax:
