Gázkészülékek égéstermékelvezetése

Átírás

1 Gázkészülékek égéstermékelvezetése 1. Gravitációs, nyitott berendezések Épületgépészeti rendszerek I április 29. 1

2 Az égéstermék-elvezető berendezések csoportosítása 2

3 Osztályozás és jelölés (MSZ EN 1443) Hőmérsékleti osztályok Nyomásosztályok A kondenzátummal szembeni ellenállás osztályai Korrózióállósági osztályok A koromégéssel szembeni ellenállás osztályai Az égéstermék-elvezető berendezések hőmérsékleti osztályai Hőmérsékleti osztály Névleges üzemi hőmérséklet, C T T T T T T T T T T T

4 Nyomásosztályok Jelölések: Huzat vagy szívás hatása alatt álló égéstermék-elvezető berendezések esetén N1 N2 Túlnyomásos égéstermék-elvezető berendezések esetén P1 P2 Nagynyomású égéstermék-elvezető berendezések esetén H1 H2 A nyomásosztályokat, valamint hozzájuk tartozó vizsgálati nyomásokat a szabvány 5. táblázata tartalmazza. 4

5 A kondenzátummal szembeni ellenállás osztályai: W olyan égéstermék-elvezető berendezések esetén, amelyeket tervszerűen nedves üzemmódban üzemeltetnek, D olyan égéstermék-elvezető berendezések esetén, amelyeket tervszerűen száraz üzemmódban üzemeltetnek. A koromégéssel szembeni ellenállás osztályai: O koromégésnek nem ellenálló égéstermék-elvezető berendezések G koromégésnek ellenálló égéstermék-elvezető berendezések 5

6 Az égéstermék-elvezető berendezés jelölésének például a következő adatokat kell tartalmaznia: Égéstermék-elvezető berendezés EN T400 P1 W 1 Gxx A megfelelő szabvány száma Hőmérsékleti osztály Nyomásosztály: N, P vagy H Kondenzátummal szembeni ellenállás osztálya Korrózióval szembeni ellenállás osztálya Koromégéssel szembeni ellenállás osztálya G vagy O az éghető építőanyagoktól való távolságtartás megadásával 6

7 MSZ 845:2012: Az égéstermék-elvezető berendezést minden esetben jól látható helyen, de illetéktelenektől védve, időtálló módon, roncsolás nélkül, el nem távolíthatóan, a szükséges adatokat tartalmazó táblával kell ellátni. Példa a tábla tartalmára: A termék gyártójának, típusának megnevezése 1 : A gyártmány CE azonosítója 2 : ÉGÉSTERMÉK-ELVEZETŐ BERENDEZÉS A termék megjelölése: (pl.: MSZ EN 1443 T400 N1 D 3 G50) Névleges belső/külső méret: (pl.: 200/300 mm) A kivitelező neve, címe, tel.: A kivitelezés dátuma: Figyelmeztetés! Ezt a táblát nem szabad letakarni vagy olvashatatlanná tenni! 1: Nem rendszer jellegű égéstermék-elvezető berendezés vagy egy béléscsővel felújított égéstermék-elvezető berendezés esetén több gyártó és vagy típus 2: Csak rendszer jellegű égéstermék-elvezető berendezés esetén. 7

8 Gravitációs, nyitott égéstermék-elvezető berendezések Egyedi kémény (MSZ :1985) Egycsatornás gyűjtőkémény 8

9 Mellékaknás gyűjtőkémény 9

10 Gravitációs, nyitott berendezések - szerkezeti kialakítás Épített kémény (MSZ :1985) Szerelt kémény 10

11 Az égéstermék-elvezető berendezés fő részei és kialakítása az MSZ EN 1443 szerint 11

12 A gravitációs kéményrendszerek kiakítása Nem rendszer jellegű égéstermék-elvezető berendezés (custom-built chimney) Falazott kémény Falazott bélelt kémény A béléscsövezés szükségességének okai Harmatponti hőmérséklet Harmatpont-vándorlás Kémény-állagromlás A béléscsövezés anyagai: Fém anyagok Szilikát anyagok Műgyanta anyagú Jenga kémény (Chappon M.) 12

13 A gravitációs kéményrendszerek kialakítása Rendszer jellegű égéstermék-elvezető berendezés (system chimney) Épített (szilikát alapanyagú) kémény SCHIEDEL LEIER stb. Fém anyagú szerelt égéstermék-elvezető berendezés MSZ EN , 2 13

14 Az égéstermék-áramlásbiztosító kialakítása 14

15 Az égéstermék-áramlásbiztosító feladata A szél szívó hatása esetén a helyiségből szív levegőt, nem a gázkészüléken keresztül Ha az égéstermék-levegő keverék az égéstermékelvezető berendezésben torlódik, az égéstermék a helyiség légterébe áramlik (rövid ideig tartó hatás) Visszaáramlás esetén az égéstermék-levegő keveréket a helyiség légterébe vezeti (rövid ideig tartó hatás) 15

16 További feladat: az égéstermék harmatponti hőmérséklet csökkentése 16

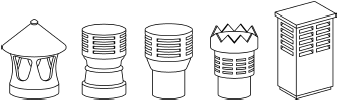

17 Kitorkolló idomdarabok Az MSZ EN szerinti nyitott tetejű kitorkolló idomok: Szűkített keresztmetszetű kitorkolló idomdarabok: 17

18 Kitorkollás-módosító szerkezetek Meidinger-tárcsa 18

19 Egy különleges Meidinger-tárcsa: 19

20 A kitorkollást érő kedvezőtlen környezeti hatások 20

21 A kitorkollás védelme a kedvezőtlen környezeti hatásoktól az MSZ szerint Kéménykúp 21

22 A kitorkollás védelme az MSZ EN C melléklete szerint: A szomszédos épületek hatása az égéstermék-elvezető rendszer kitorkollására 22

23 A kitorkollás védelme az MSZ EN C melléklete szerint: Az égéstermék-elvezető berendezés kitorkolásánál akkor kell feltételezni, hogy a szomszédos épületek befolyásolják a működését, ha az égéstermék-elvezető berendezés kitorkolásának vízszintes távolsága (L) a szomszédos épülettől kisebb, mint 15 m és az épület az égéstermék-elvezető berendezés kitorkolásától nézve vízszintesen 30 -nál nagyobb szög alatt látszik ( szög), és az épület legfelső éle az égéstermék-elvezető berendezés kitorkolásától nézve függőlegesen 10 -nál nagyobb szög alatt látszik ( szög) 23

24 A kitorkollás védelme az MSZ 845 szerint: A saját épület hatása az égéstermék-elvezető berendezés kitorkollására: 24

25 A kitorkollás védelme az MSZ 845 szerint: A saját épületek hatása az égéstermék-elvezető berendezés kitorkollására: Az égéstermék-elvezető berendezés kitorkollását akkor kell a szélnyomás szempontjából kedvezőtlen kialakításúnak tekinteni, ha a tetőgerinc feletti kiemelkedése 0,4 m-nél kevesebb 1, és ha az égéstermék-elvezető berendezés kitorkollásától a tető síkjával való metszéspontig haladó képzeletbeli vízszintes vonal hosszúsága 2,3 m-nél kevesebb 2, és a kitorkollás a következőképpen helyezkedik el: - a tető lejtése 40 -nál nagyobb 3.1. vagy - a tető lejtése 25 -nál nagyobb, ha az égési levegő beszívó nyílás és az égéstermék-elvezető berendezés kitorkollása a tetőgerinc két különböző oldalán helyezkedik el és a tetőgerinctől mért vízszintes távolság 1,0 méternél nagyobb MEGJEGYZÉS Szélnyomás szempontjából csak akkor kedvezőtlen a kialakítás, ha a három feltétel egyidejűleg fennáll! Tehát 1, 2 és a 3.1. vagy

26 A kitorkollás védelme az MSZ EN szerint Jelmagyarázat 1 A kitorkollás elhelyezése ablakok és magas tetőn kialakított nyílászárók szomszédságában. 2 Tiltott zóna. 3 Ezek a falak ugyanannak vagy a szomszédos épületnek a falai is lehetnek. 4 A lejjebb fekvő lapostető kiterjedésének határa vagy 10 m a nagyobb szerkezettől. 5 A szomszédos magasépület teteje 26

27 Jelölés a Az égéstermék-elvezető berendezés kitorkollásának helye Magasság magastető gerince felett, a tetőgerinc közelében a1 Magasság szalmatetős magastető gerince felett, a tetőgerinc közelében a2 Magasság a tető felett, szomszédos magasabb épületek vagy épületrészek esetén b Magasság lapostetők, vagy zárt mellvédek felett γ Az égéstermék-elvezető berendezés kitorkollásának előírt mérete Gáz tüzelőanyag a 0,4 [m] a 0,6 [m] Túlnyomásos berendezés a 0,4 [m] a 0,8 [m] 0,6 [m] 0,6 [m] b 0,6 [m] 0,4 [m] A tető hajlásszöge Megj.: A tetőt laposnak kell tekinteni, ha γ 20 [ o ] és magastetőnek, ha γ>20 [ o ]. c A legkisebb vízszintes távolság a magas-tetőtől c1 c2 ahol L Magastető nem éghető tetőfelületére merőlegesen mért legkisebb távolság Magasság magastető felett a tetőgerinctől mért távolság c 1,5 [m] c 1,4 [m] 1,0 [m] 0,4 [m] 0,4 [m] ha L < 8,0 [m] 0,4 [m] ha L< 8,0 [m] 27

28 A gravitációs, nyitott égéstermék-elvezető berendezések méretezése a munkapont meghatározásával A számítás elve 28

29 Az égéstermék-elvezető berendezés munkapontja 29

30 A méretezést leíró egyenletek: p h p h k m n i 1 g ( ) köz k ét, kev m ét H i E n i 1 h D k ét,köz 2 k g ( k ét,köz) ( ) ( vét,köz) Áramlásbiztosítóval kialakított gázfogyasztó készülékeknél: p h m h D i hlev k kev,köz 2 k g ( k kev,köz) ( ) ( vkev,köz)

31 1. lépés: szakaszokra bontás 31

32 2. lépés: sztöchiometriai számítások 32

33 További lépések: A környezeti feltételek bevitele A tüzelőberendezés adatok bevitele A szakaszadatok bevitele A számítások elvégzése: Áramlástani méretezés Hőtechnikai méretezés: Méretezés kondenzációra 33

34 Az égéstermék-elvezető berendezések méretezése a jelenleg érvényes szabványok alapján MSZ EN Égéstermék-elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás 1. rész: Égéstermék-elvezető berendezések egy tüzelőberendezéssel Chimneys Thermal and fluid dynamic calculation methods Part 1: Chimneys serving one appliance MSZ EN Égéstermék-elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás 2. rész: Égéstermék-elvezető berendezések több tüzelőberendezéscsatlakozással Chimneys Thermal and fluid dynamic calculation methods Part 2: Chimneys serving more than one heating appliance A szabvány szerint a következő feltételek teljesülését kell igazolni: 34

35 P Z P B P Z - az égéstermék-elvezető berendezés függőleges szakaszának égéstermék bevezetésénél fellépő huzat, P H - az égéstermék-elvezető berendezés elméleti huzata, P R - az égéstermék-elvezető berendezés függőleges szakaszának áramlási ellenállása, P L - a szélnyomás, P W - a tüzelőberendezés üzeméhez szükséges legkisebb huzat-igény, P FV - az összekötő elem tényleges áramlási ellenállása, P B - a levegő bevezetés tényleges áramlási ellenállása, Nyomásfeltételek P Ze - az égéstermék-elvezető berendezés függőleges szakaszának égéstermék bevezetési pontján szükséges huzat. P Z = P H - P R - P L P W + P FV + P B = P Ze Pa Pa 35

36 Hőmérsékleti feltétel: T iob T g K ahol: T iob a belső falfelület állandósult hőmérsékletviszonyok mellett, a kitorkolásnál számított hőmérséklete, K; T g a belső falfelület határhőmérséklete, K. 36
