1 Megjegyzés: - A terv a vonatkozó szakági tervfejezetekkel együtt érvényes! - A méretek a helyszínen ellenőrizendőek! Terv megnevezése: Szúrópont Építési Kivitelezési terve Megrendelő: BES-ÁSZ Kft. Építés helye: 5071 Besenyszög, Jászladányi út 5071 Besenyszög, Dózsa Gy. u. 4. Hrsz.: 503/3 Tervező: Építész munkatárs: Rajz megnevezése: Dátum: Horváth Ferenc Építészmérnök 5000 Szolnok, Csokonai u.6 2/2 Eng. szám: É Staniszewski Andrea okl. építészmérnök Tervezett részletrajzok Február hó Tervszám: Lépték: E - 5 M 1:10

Építés helye: 5071 Besenyszög, Jászladányi út 5071 Besenyszög, Dózsa Gy. u. 4. Hrsz.

2 R1 LÁBAZAT RÉSZLETE 38 2 kiegyenlítő habarcsréteg Porotherm 30 N+F +0,60 vakoló profil rugalmas tömítés PVC padlóprofil rugalmas fuga + polifoam habzsinór háttámasz rögzítő tárcsa felületerősített extrudált polisztirolhab lábazati hőszigetelés lábazati gyöngyvakolat vízszigetelés lezárása acélsínnel és bitumenes tömítéssel +0, vízszigetelés - mod.bit. vastaglemez dilatációs szalag +/-0,00 1-1,5% statikailag méretezett talpgerenda statikailag méretezett alaptest

polisztirolhab lábazati hőszigetelés lábazati gyöngyvakolat vízszigetelés lezárása acélsínnel és bitumenes tömítéssel +0,

3 R2 FÜGGESZTETT MENNYEZET ÉS VÁLASZFAL RÉSZLETE (HÚSHŰTŐ) 5 takaró szegélyezés M10 menetes rúd plasztikus tömítés szegecs L acél profil szegecs v. csavar PVC omega profil szegecs M10 anya 40x40x12-es acél támasztó alátét szilikon tömítés PVC sarokprofil tartósan rugalmas szilikon kitt tömítés kerékvető a szállító útvonalak mentén PVC padlóprofil szegecs v. csavar fegyverzet eltávolítása a szerelés során a hőhíd megakadályozása érdekében U acél profil ,

csavar PVC omega profil szegecs M10 anya 40x40x12-es acél támasztó alátét szilikon tömítés PVC sarokprofil tartósan

4 R3 VÁLASZFAL CSATLAKOZÁS (ALAPRAJZI RÉSZLET) 40x40x12-es acél támasztó alátét PVC sarokprofil PVC sarokprofil acél szerkezetű hőszigetelő ajtó tartósan rugalmas szilikon kitt tömítés kerékvető fegyverzet eltávolítása a szerelés során a hőhíd megakadályozása érdekében gumitömítés kerékvető

szerkezetű hőszigetelő ajtó tartósan rugalmas szilikon kitt tömítés kerékvető

5 R4 ERESZKIALAKÍTÁS RÉSZLETE Tetőfólia Fém hófogócserép tőcsavar / talpszelemen, statikai méretezés szerint rögzítő tárcsa ácskapocs rögzítés vagy szegező lemez 20//5 pallóalátét, a talpszelemen rögzítési pontjainál, ~1,0 m-enként Madárvédő szalag Ereszcsatorna Csatornatartó Ereszlemez vasbeton koszorú statikai terv szerint 6 Ereszdeszkázat ponthegesztett, tűzihorganyzott fém rabicháló technológiai habarcskiegyenlítés +4, rugós függesztő CD 60/27 szerelőprofil 2*12,5 mm gipszkarton lap vizes helyiségekben impregnált kivitel +3, gyorscsavar CD 60/27 tartóprofil műanyag dűbel festőszalag elválasztócsík UW 30/30 profil

statikai terv szerint 6 Ereszdeszkázat 2 8 30 ponthegesztett, tűzihorganyzott fém rabicháló technológiai habarcskiegyenlítés +4, rugós függesztő 2 38 1 5 CD 60/27

6 R5 TETŐGERINC, OROMFAL RÉSZLETE Kúpcseréprögzítő horganyzott szeggel rögzítve Gerinccserép Gerincléc horganyzott szeggel rögzítve Alátétfólia csík Szarufa 10/ Szellőzőcserép Gerincléctaró 3 10,0 Taréjszelemen x cm Fogópár 2x5/ vasbeton koszorú statikai kiviteli terv szerint Külső burkolat technológiai habarcskiegyenlítés

Szellőzőcserép Gerincléctaró 3 10,0 Taréjszelemen x cm Fogópár 2x5/ vasbeton

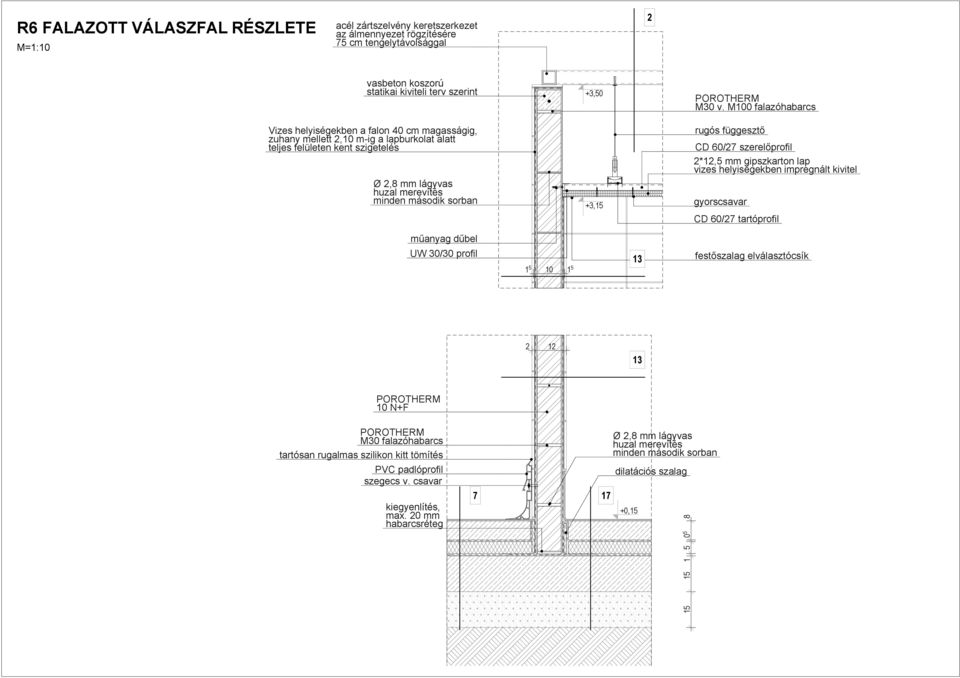

7 monolit vasbeton pillérek Porothe + hőszigetelő fal R6 FALAZOTT VÁLASZFAL RÉSZLETE acél zártszelvény keretszerkezet az álmennyezet rögzítésére 75 cm tengelytávolsággal 2 vasbeton koszorú statikai kiviteli terv szerint Vizes helyiségekben a falon 40 cm magasságig, zuhany mellett 2,10 m-ig a lapburkolat alatt teljes felületen kent szigetelés Ø 2,8 mm lágyvas huzal merevítés minden második sorban +3,50 +3, POROTHERM M30 v. M100 falazóhabarcs rugós függesztő CD 60/27 szerelőprofil 2*12,5 mm gipszkarton lap vizes helyiségekben impregnált kivitel gyorscsavar CD 60/27 tartóprofil műanyag dűbel UW 30/30 profil festőszalag elválasztócsík POROTHERM 10 N+F POROTHERM M30 falazóhabarcs PVC padlóprofil szegecs v. csavar kiegyenlítés, max. 20 mm habarcsréteg 7 17 Ø 2,8 mm lágyvas huzal merevítés minden második sorban dilatációs szalag +0,

második sorban +3,50 +3, POROTHERM M30 v.

8 R7 NYÍLÁSKIALAKÍTÁS RÉSZLETE Porotherm S elemmagas áthidaló külső oldali fix szúnyogháló a nyitható ablakokon 5 légkamrás műanyag ablak fokozott hőszigetelésű üvegezéssel szilikon tömítés külső oldali fix szúnyogháló extrudált PS hab hőszigetelés kültéri ablakkönyöklő a gyártó előírása szerint elhelyezve EPDM külső oldali vízzárás takaróprofil szilikon tömítés 45 -os kialakítású csempe lezáró profil EPDM belső oldali lég és párazárás POROTHERM 38 HS PROFI kávatégla

extrudált PS hab hőszigetelés kültéri ablakkönyöklő a gyártó előírása szerint elhelyezve EPDM külső oldali vízzárás

9 R8 ERESZKIALAKÍTÁS RÉSZLETE II. 1 Tetőfólia Fém hófogócserép tőcsavar / talpszelemen, statikai méretezés szerint rögzítő tárcsa ácskapocs rögzítés vagy szegező lemez Madárvédő szalag Ereszcsatorna Csatornatartó Ereszlemez 20//5 pallóalátét, a talpszelemen rögzítési pontjainál, ~1,0 m-enként vasbeton koszorú statikai terv szerint Ereszdeszkázat ponthegesztett, tűzihorganyzott fém rabicháló PVC sarokprofil holker kialakítás technológiai habarcskiegyenlítés

vagy szegező lemez Madárvédő szalag Ereszcsatorna Csatornatartó Ereszlemez 20//5 pallóalátét, a talpszelemen
