PC kártya és a szoftver telepítése, indítása után ( ID, jelszó : admin, admin) Mozgásérzékelés beállítása Jobb klikk a beállítandó videó képén (pl: Channel1),a Channel configuration (videó csatorna

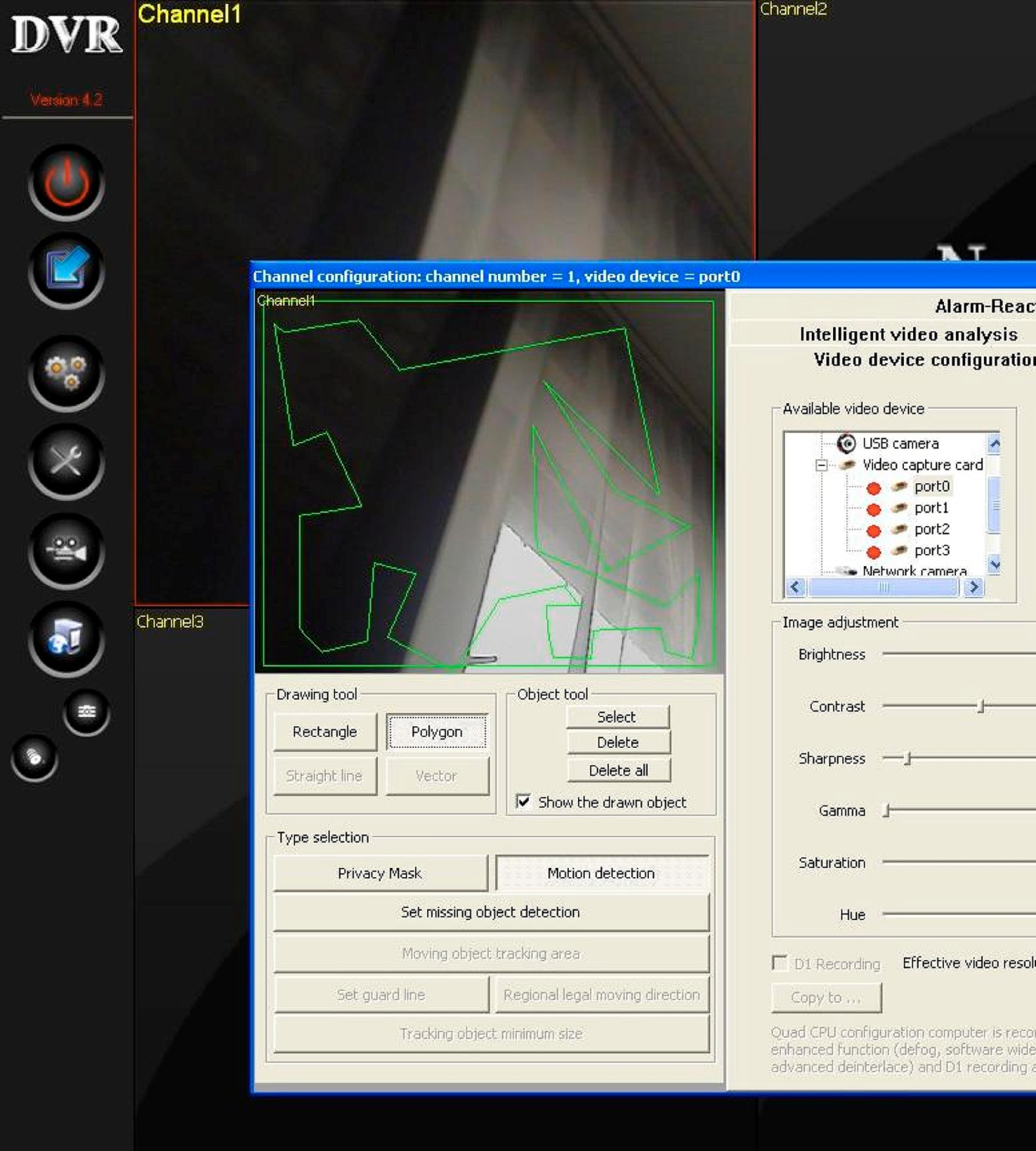

1 PC kártya és a szoftver telepítése, indítása után ( ID, jelszó : admin, admin) Mozgásérzékelés beállítása Jobb klikk a beállítandó videó képén (pl: Channel1),a Channel configuration (videó csatorna konfigurációs beállítások) kiválasztása. Motion Detektion (mozgásérzékelés ) gomb kiválasztása, Rectangle (négyszög) vagy Polygon (sokszög) gomb kiválasztása után egér kattintásokkal a videó képen négyszög vagy sokszög alakú érzékelési területeket hozhatunk létre. (kilépés jobb klikk)

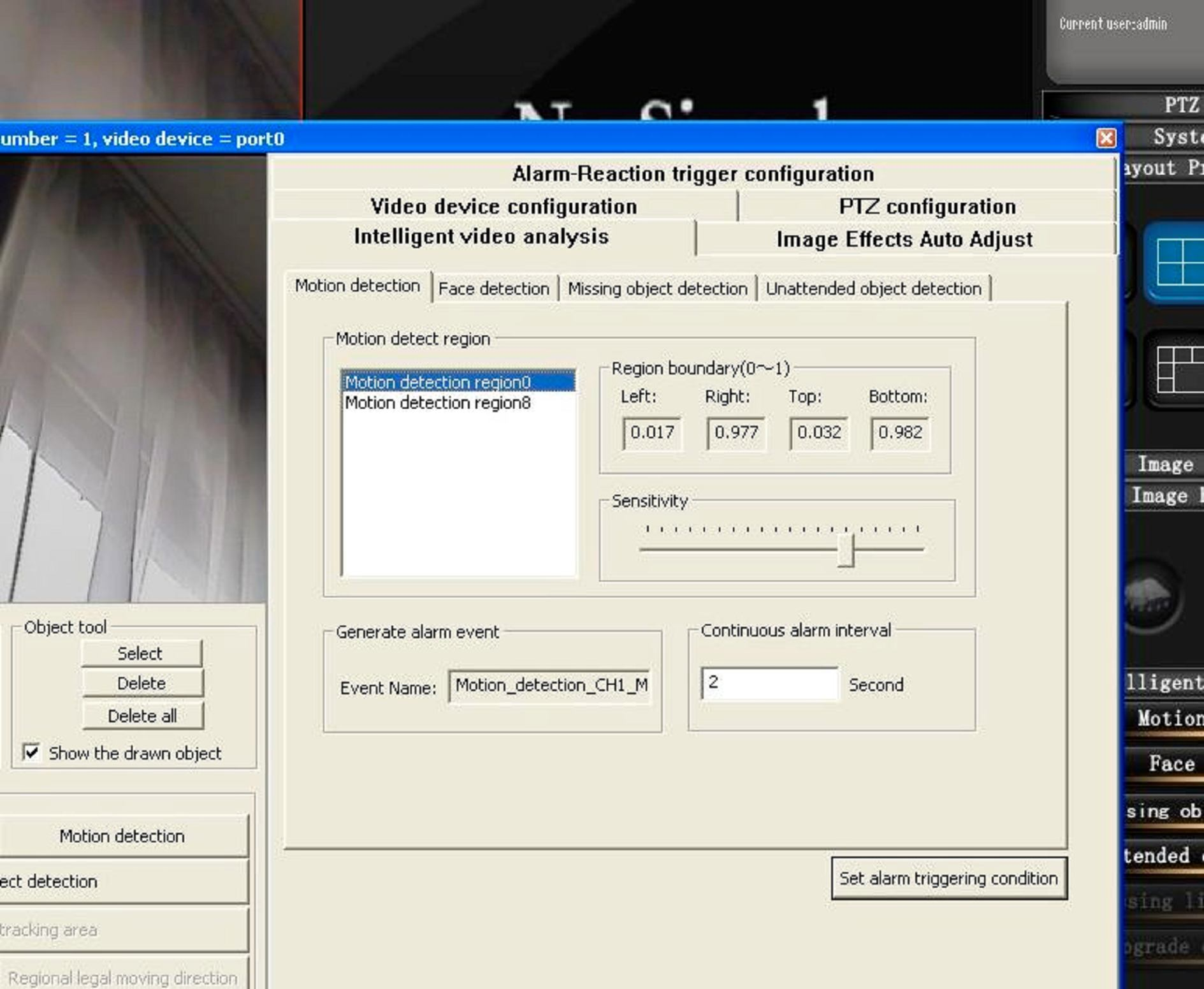

A jobb oldali képernyő részen Intelligent video analysis ( intelligens videó elemzés ) fül kiválasztása után a Motion detection ablak kiválasztása következik.

2 A jobb oldali képernyő részen Intelligent video analysis ( intelligens videó elemzés ) fül kiválasztása után a Motion detection ablak kiválasztása következik. A kisablakban az előbb kijelölt mozgás érzékelt területeket láthatjuk, ki kell választani egyet (pl: motion detection region0-t ), majd a lenti Set alarm triggering condition (riasztást kiváltó feltételek beállítása) gombot kell megnyomni.

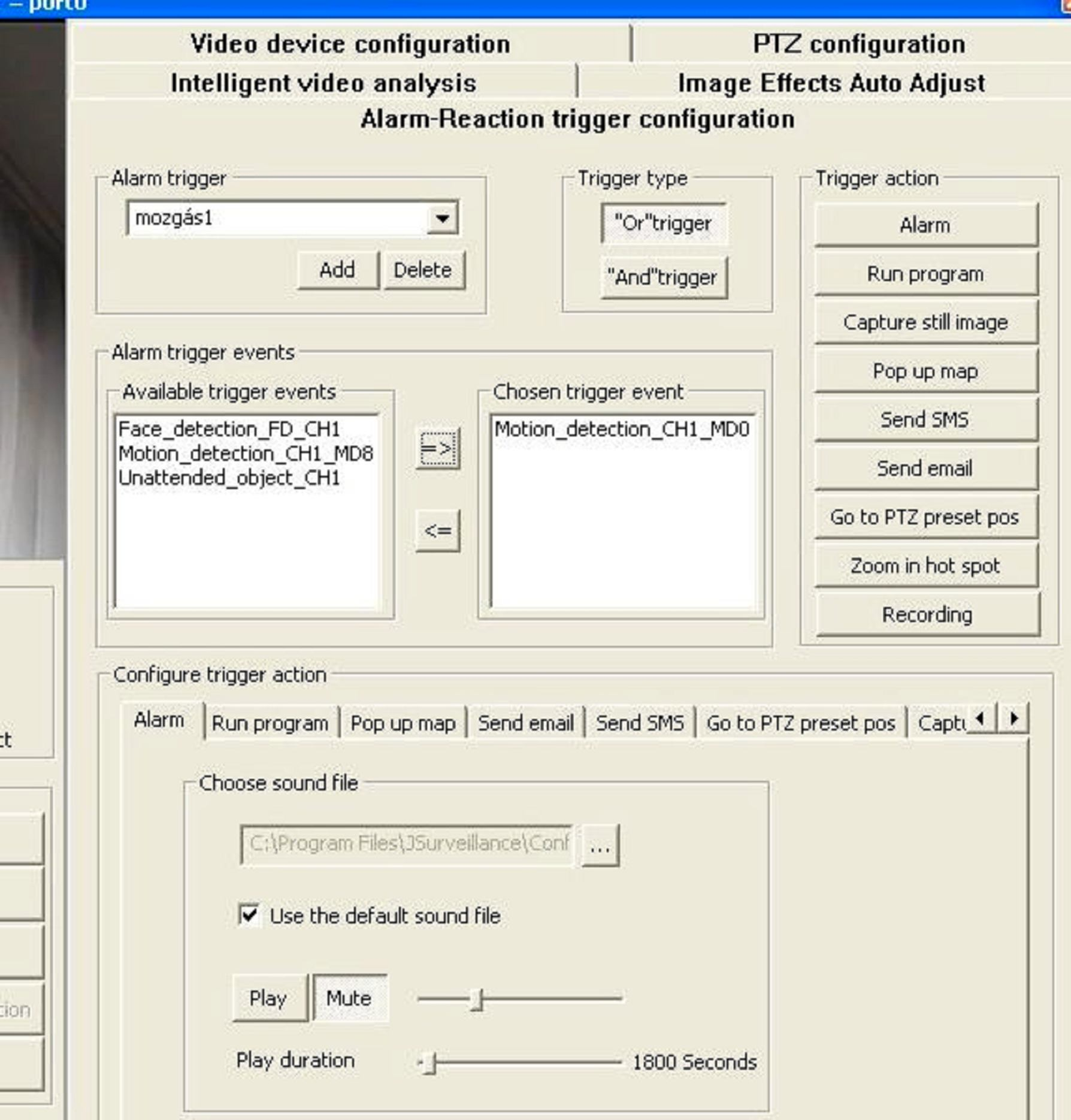

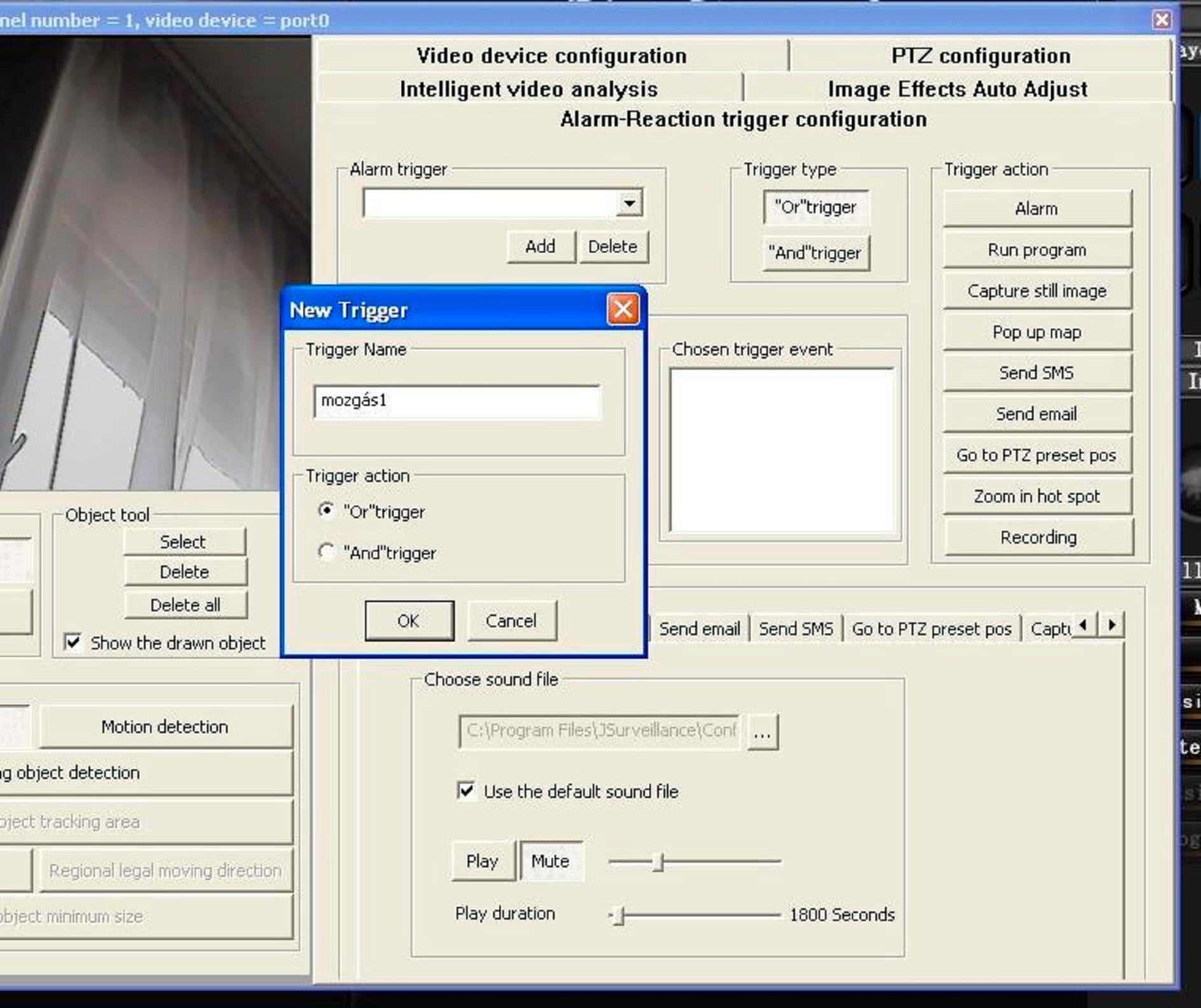

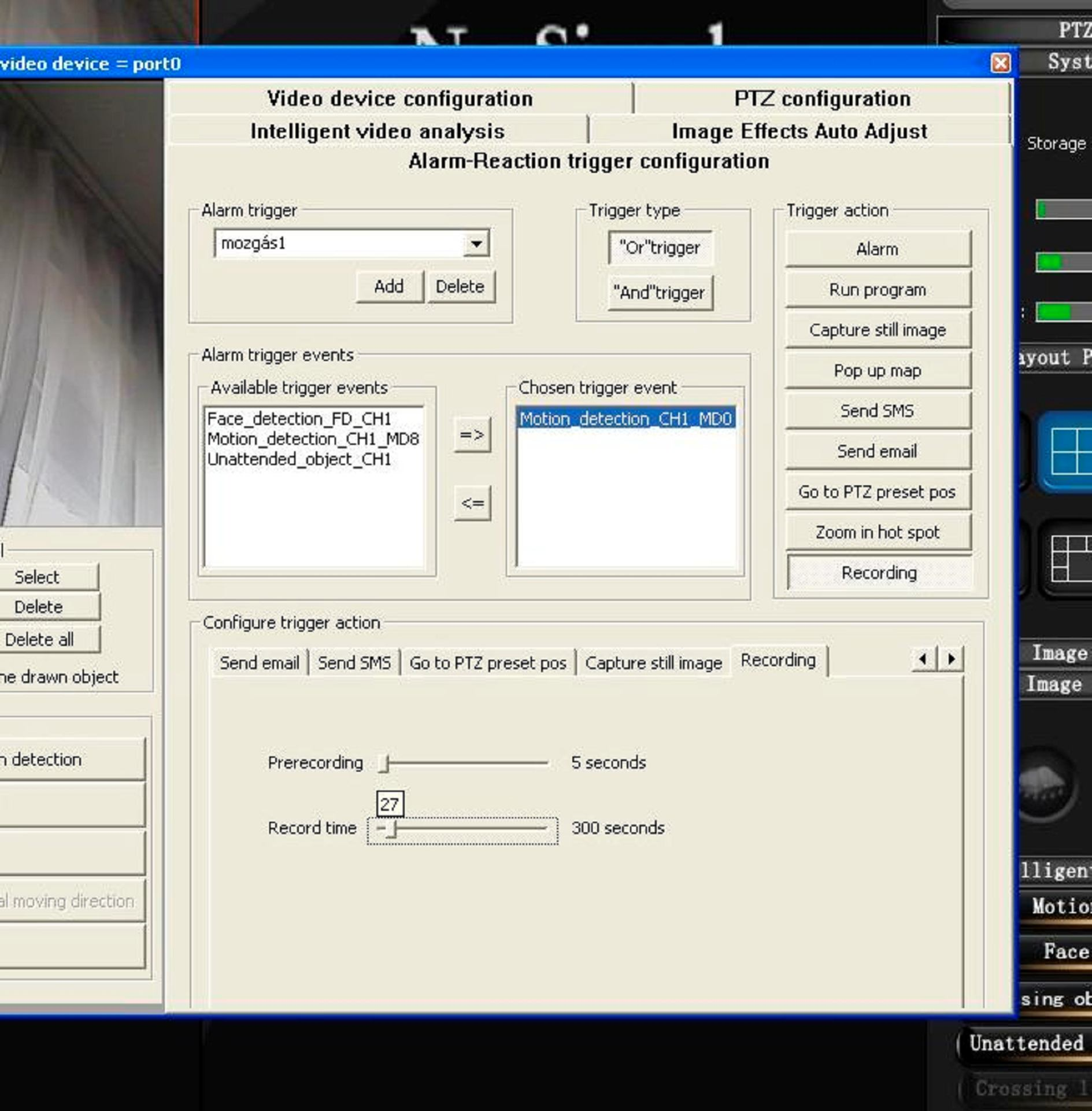

3 Alarm trigger (riasztás kiváltása) mező alatti add (hozzáad) gombot megnyomva a riasztási eseménynek nevet adhatunk (pl: mozgás1), leokézzunk. Egy ablakkal lejjebb, az Available trigger events (elérhető kiváltó események) között megtaláljuk a motion_detection_ch1_md0 eseményt (ha több esemény van beállítva, akkor azokat is itt láthatjuk felsorolva), klikkel ki kell választani, majd a => nyillal át kell tenni a Chosen trigger event (kiválasztott trigger események) ablakba.

4 Jobbra a Trigger action (kiváltó cselekmény) ablakban a Recording gombot megnyomva,

Majd lent is a Configure trigger action (kiváltó esemény beállítása) ablakban szintén a Recording fület kiválasztva be lehet állítani a riasztás előtti felvételi időt (Prerecording) és a felvétel

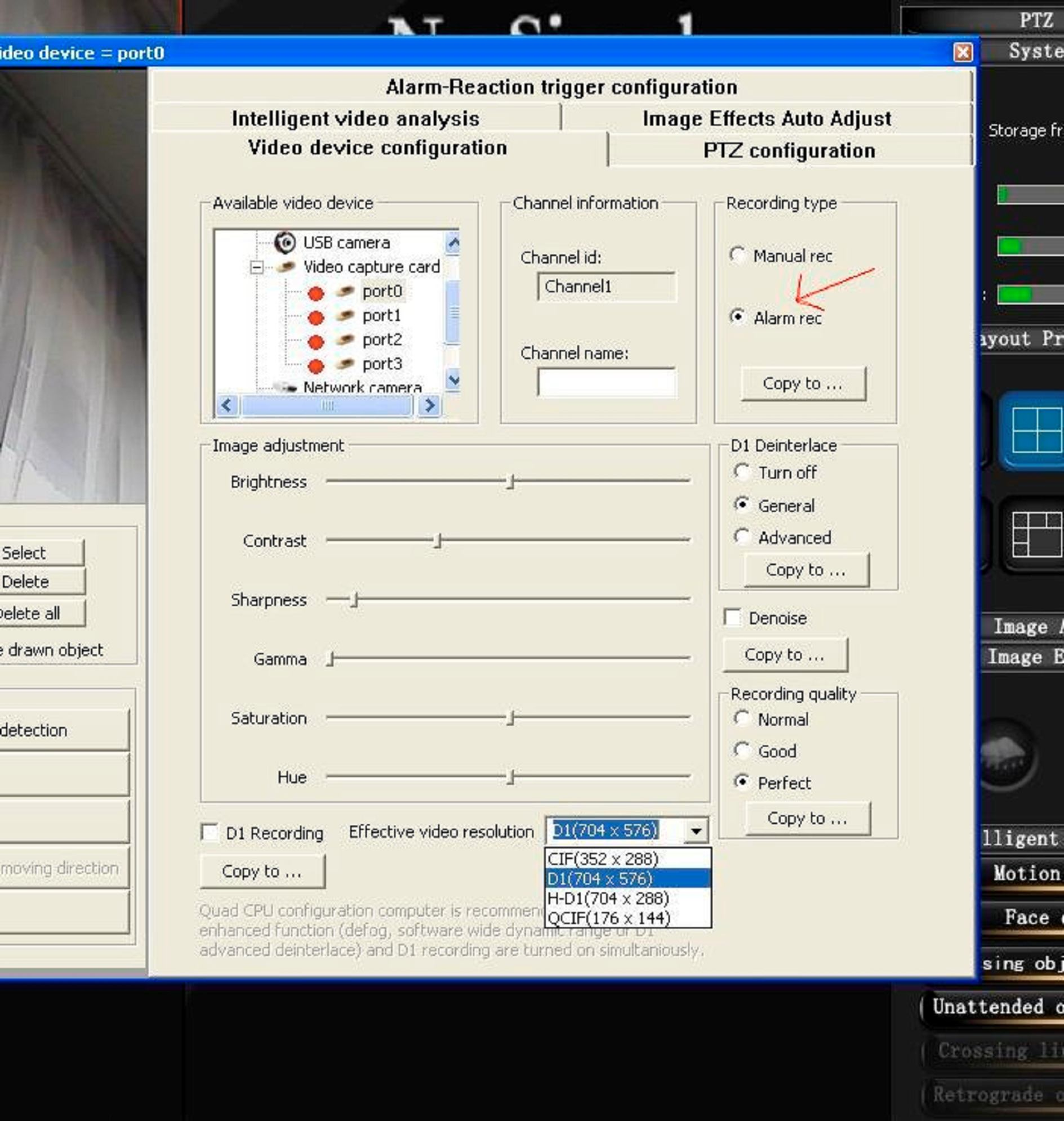

5 Majd lent is a Configure trigger action (kiváltó esemény beállítása) ablakban szintén a Recording fület kiválasztva be lehet állítani a riasztás előtti felvételi időt (Prerecording) és a felvétel idejét (Record time), a rögzítőn. Azért, hogy a felvétel automatikusan elinduljon mozgásérzékeléskor, a Video device configuration (videó egység konfiguráció) fülnél a Recording type (rögzítés típusa) panelen a manuálisból át kell állítani Alarm rec-re (Copy to gombra kattintva érvényesíthetjük a beállítást más videó csatornákra is)

Ugyanezen az oldalon lent be tudjuk állítani a rögzítés képfelbontását is, majd igény esetén ezt a beállítást át tudjuk másolni a Copy to gomb megnyomásával más videó csatornákra is.

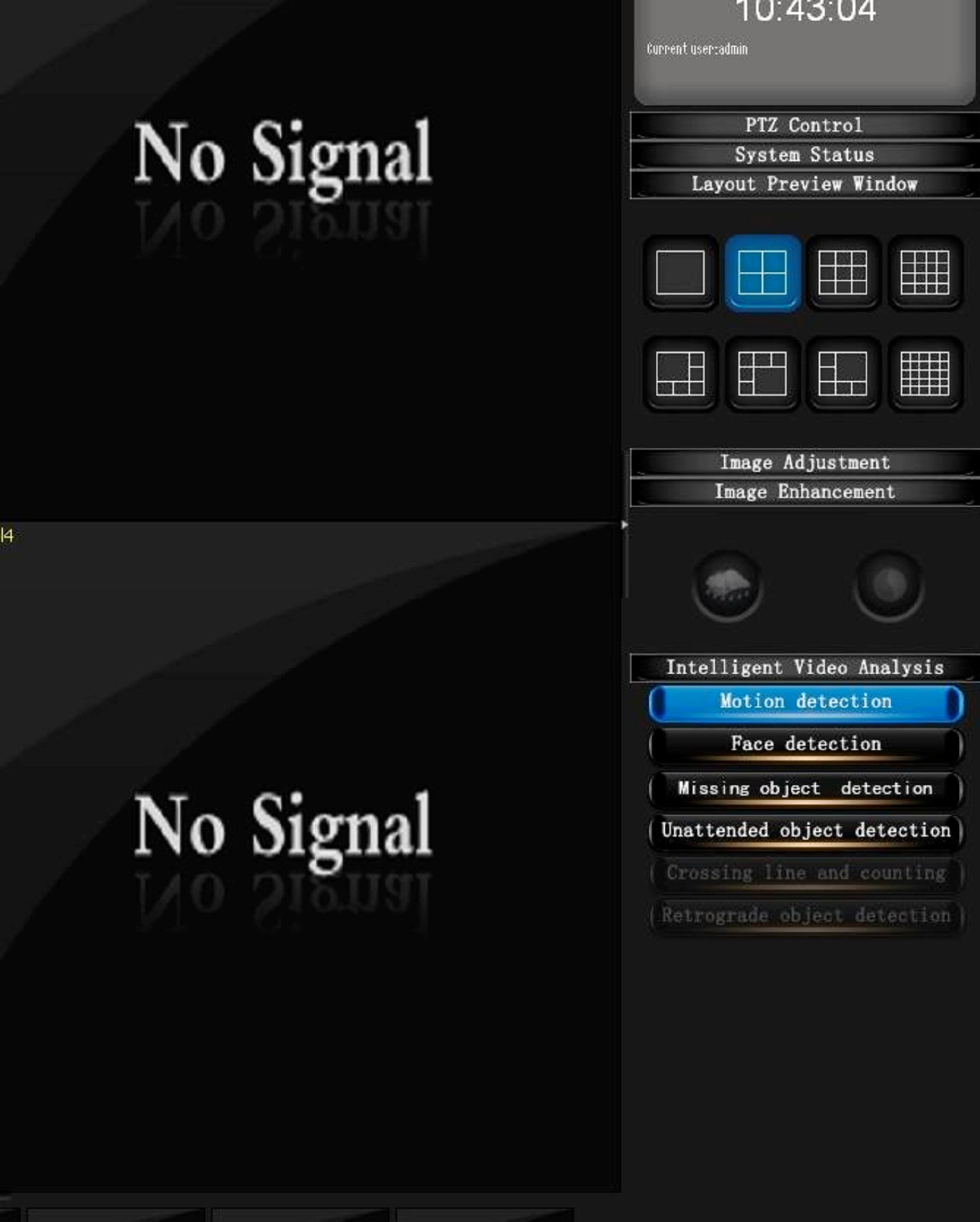

6 Ugyanezen az oldalon lent be tudjuk állítani a rögzítés képfelbontását is, majd igény esetén ezt a beállítást át tudjuk másolni a Copy to gomb megnyomásával más videó csatornákra is. Ha az összes beállítás megvan, akkor a rögzítést/mozgásérzékelés figyelést el is kell indítani. A beállítások ablakait be kell zárni (jobb felső sarok x), majd az élő képernyőképen az Intelligent Video Analysis menüpont alatt található Motion detection (mozgásérzékelés) gombot be kell kapcsolni (kéken világít).

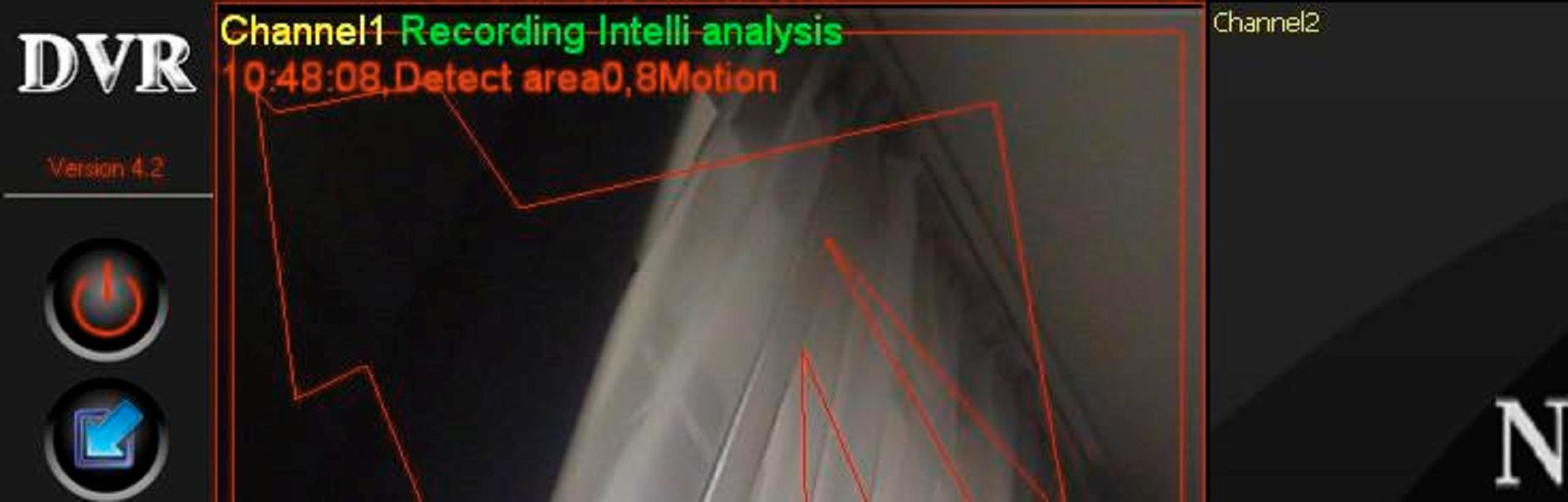

7 Ha minden jól lett beállítva mozgáskor a beállított videó csatornán mozgásérzékeléskor az Intelli analysis felírat átvált Recording Intelli analysis felíratra, majd a beállított Recording time eltelte után ismét Intelli analysis-re vált vissza.

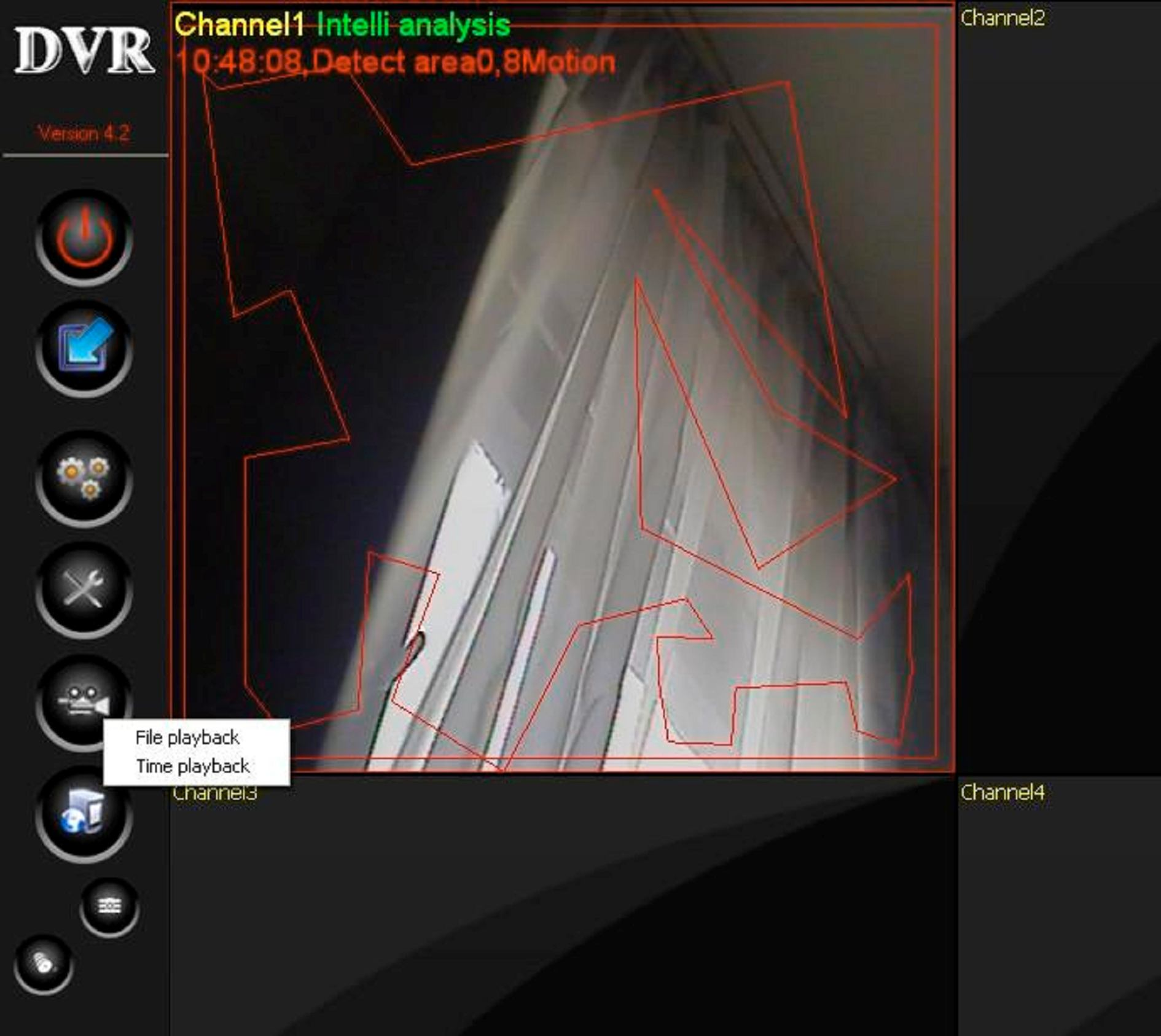

8 Felvétel lejátszása A baloldali gomb soron a Playback gombot kiválasztva két fajta módon nézhetjük vissza a rögzített eseményeket. File-okat kilistázva ( File playback, + jel, dátum kiválasztás csatorna kiválasztás, esemény(ek) kiválasztása után play nyíl megnyomása, max. 64-szeres sebességgel) vagy a másik, Time playback idő síkot is megjelenítő módon, ahol a lejátszás pillanatát jelző függőleges egyenest egér kurzorral húzhatjuk másik időpontba is.

A képernyő jobb oldalán a lejátszani kívánt videó csatornákat lehet kijelölni, alatta a lejátszási sebességet lehet módosítani, alatta lévő ablakban a képernyő kiosztás

9 A képernyő jobb oldalán a lejátszani kívánt videó csatornákat lehet kijelölni, alatta a lejátszási sebességet lehet módosítani, alatta lévő ablakban a képernyő kiosztás módosítható. Az alsó ablakban az idő egyenes látható, ahol felvétel található, azt az adott videó csatornánál zöld jelzés mutatja. (erre kell ráhúzni a függőleges egyenest)

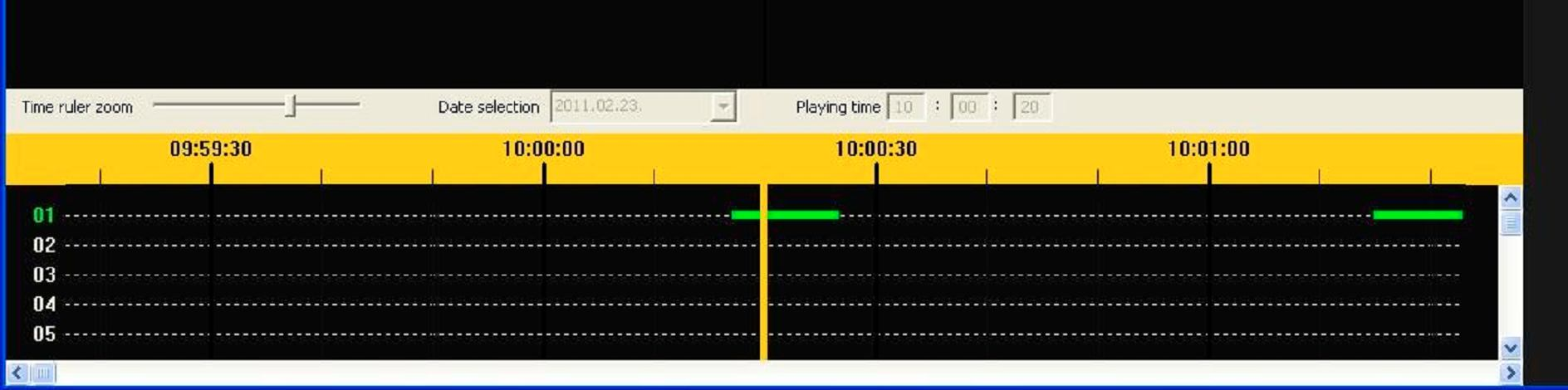

Nagyon hasznos funkció lehet a Time ruler zoom funkció, mellyel az idő osztást lehet finomítani, szét lehet húzni az idő egyenest, finomítani lehet a

10 Nagyon hasznos funkció lehet a Time ruler zoom funkció, mellyel az idő osztást lehet finomítani, szét lehet húzni az idő egyenest, finomítani lehet a lejátszás időpontját, mivel részletesebb bontásban mutatja az időt. A Date selection ra kattintva egy naptárt dob fel és ki lehet választani egy másik napot.
