használati-kezelési utasítás

Átírás

1 "Zöld Hő" Épületgépészeti Kft Budapest, Gilice tér 50. tel.: , mobil: , info@kazanplaza.hu, web: használati-kezelési utasítás

2

3

4

5

6

7

8

9

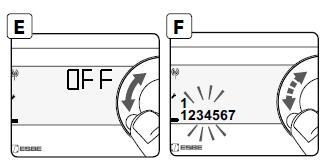

10 Időpont és a hét napjának beállítása/kikapcsolása 1) Nyomja be 5 másodpercre a beállító forgató gombot a beállító menübe való hozzáférés érdekében (A) 2) Válassza ki az óra funkciót a forgató gombbal (B), majd nyugtázza OK (D) 3) Nyomja meg az OK-t (D) és állítsa be az időpontot a gomb forgatásával (C), majd nyugtázza OK (D) Ha az idő funkciót és a T2 programot le akarja állítani, akkor állítsa a gombot OFF-ra (E) és nyugtázza (D) 4) Válassza ki a napot (F), majd nyugtázza OK (D) 5) Nyomja 5 másodpercig a forgató gombot a főmenübe való visszatéréshez (A)

11

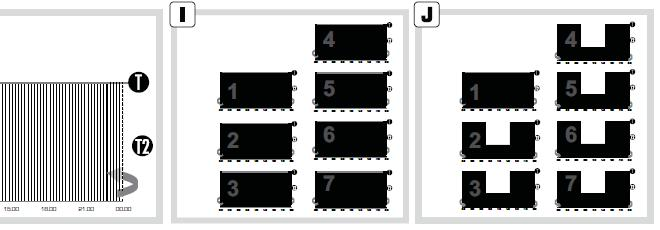

12 A nap/hét program megtekintése és beállítása Az órát aktiválni kell ahhoz, hogy a fenti beállítás működjön. 1) Tartsa 5 másodpercig lenyomva a beállító gombot a beállító menühöz való hozzáféréshez (A) 2) Válassza a T2 funkciót a gomb forgatásával (B), majd nyugtázza OK (D) 3) Válasszon: T2/óra/hét közül (C), nyugtázza Ok (D) 4) Válasszon, hogy a beállításokat a hét mindegyik napjára, vagy egy bizonyos napjára kívánja (E), nyugtázza OK (D). Példák: (I), (J) 5) Válassza mega kezdő időpontot a gomb forgatásával (F), nyugtázza (D). Példák: (H) 6) Válassza a T-T2 vagy a T2-T funkciót (G), nyugtázza OK (D) 7) Válassza meg a befejezési időpontot (F), nyugtázza OK (D). Példák: (H) 8) Kezdje újra az 5. pontnál a további időpont beállításokat, vagy tartsa 5 másodpercig lenyomva a beállító gombot a főmenübe való visszatérés érdekében (A)

13 A nap/hét program módosítása vagy törlése Az órát aktiválni kell ahhoz, hogy a következő beállításokat el lehessen végezni. 1) Tartsa 5 másodpercig lenyomva a forgató gombot a beállító menübe való hozzáféréshez (A) 2) Válassza a T2 funkciót a gomb forgatásával (B), nyugtázza OK (D) 3) Válasszon a T2/óra/hét közül (C), nyugtázza Ok (D) 4) Válasszon, hogy a beállításokat a hét mindegyik napjára, vagy egy bizonyos napjára kívánja (E), nyugtázza OK (D). Példák: (I), (J) 5) Válassza meg a kezdési időpontot a beállító gomb forgatásával (F), nyugtázza OK (D). Példák: (H) 6) Válassza a T-T2 vagy a T2-T funkciót (G), nyugtázza OK (D) 7) Válassza mega befejezési időpontot (F), nyugtázza OK (D). Példák: (H) 8) Kezdje újra az 5. pontnál a további időpont beállításokat/törléseket, vagy tartsa a beállító gombot 5 másodpercre lenyomva, hogy visszatérhessen a főmenühöz (A)

14 A T2 hőmérséklet beállítása 1) Nyomja le 5 másodpercre a forgató gombot a beállító menübe való belépéshez (A) 2) Válassza a T2 funkciót (B), nyugtázza OK (D) 3) Válassza ki a T2 C-t (C), nyugtázza OK (D) 4) Válassza meg a T2 szobahőmérsékletet a gomb forgatásával (E), nyugtázza OK (D) 5) Nyomja le 5 másodpercig a forgatógombot a főmenübe való visszatéréshez (A)

15 T2 beállítása folyamatosan bizonyos időszakra 1) Tartsa 5 másodpercre lenyomva a forgató gombot, hogy hozzáférjen a beállító menühöz (A) 2) Válassza a T2-t a gomb forgatásával (B), nyugtázza OK (D) 3) Válassza a T2-OFF vagy T2-ON-t (C), nyugtázza OK (D) 4) Állítsa be, hogy a T2 hány napig legyen ki-, (OFF) vagy bekapcsolva (ON (E) T2OFF/ON* 0:d = a heti programra vonatkoztatva T2OFF/ON* XX:d =T2 folyamatosan OFF/ON XX napig T2OFF/ON* --:d = T2 folyamatosan OFF/ON nyugtázza OK (D) 5) Tartsa lenyomva 5 másodpercig a forgató gombot a főmenübe való visszatéréshez (A) *T2OFF = T ON A T hőmérséklet beállítása 1) Tartsa 5 másodpercig lenyomva a forgató gombot a beállító menübe való belépéshez (A) 2) Válassza T funkciót (B), nyugtázza OK (C) 3) Válassza a kívánt helyiség hőmérsékletet a gomb forgatásával (D), nyugtázza OK (C) 4) Tartsa a forgató gombot 5 másodpercig lenyomva a főmenühöz való visszatéréshez (A)

16 A beltéri egység bekalibrálása 1) Nyomja le a forgató gombot 5 másodpercre a beállító menühöz való hozzáférés érdekében (A) 2) Válassza a Tcal funkciót (B), nyugtázza OK (C) 3) Állítsa be a beltéri egységen a tényleges hőmérsékletet a beállító gomb forgatásával (C), majd nyugtázza OK (D) 4) Tartsa 5 másodpercig lenyomva a forgatógombot a főmenübe történő visszatéréshez (A)

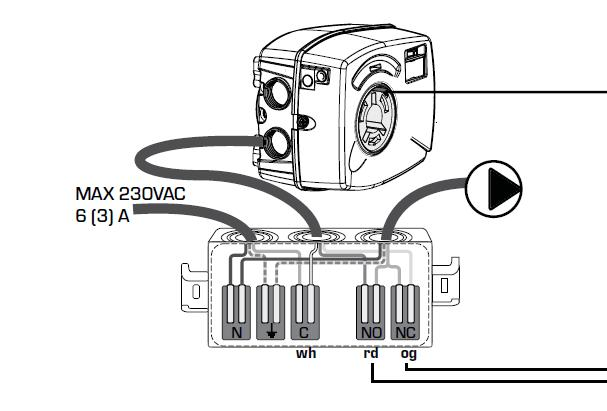

17 NO = alaphelyzetben nyitott NC = alaphelyzetben zárt wh=fehér, rd=vörös, og=narancs

18 Kiegészítő kapcsoló/szivattyúvezérlés

19

20 T2 aktiválása kívülről A T2 aktiválása kívülről GSM modullal történhet. Az ESBE GSM modul típusa CRB915. kódja: A T2 kívülről történő aktiválása felülír minden egyéb hőmérséklet beállítást, mint pl. a heti programot. "Zöld Hő" Épületgépészeti Kft Budapest, Gilice tér 50. Tel.: Tel.: info@kazanplaza.hu web:
