1 Tervezési program a Pécs MJV Kertvárosi Óvoda Anikó utcai intézmény korszerűsítéséhez A tervezési terület ismertetése: A Pécs Megyei Jogú Város tulajdonában lévő, Pécs helyrajzi számú telkeken, a Kertvárosi Óvoda Anikó utcai intézménye. Helyszíni térkép kivágat: Épület leírása: Az épület az 1977-es években épült (felújítva). Fém tartóváz és eléregyártott réteges könnyűszerkezetből épült fel. A nyílászárók alumíniumkeretes kialakításúak. Tervezési feladat ismertetése: A Pécs, helyrajzi számú telkeken, a pécsi Kertvárosi Óvoda Anikó utcai intézménye található, az épületen az alapvető energetikai korszerűsítéseket kívánjuk megvalósítani. A KEOP /A Épületenergetikai fejlesztések és közvilágítás korszerűsítése program keretében Pécs megyei Jogú Város Önkormányzata az épületet energetikai szempontból korszerűsíteni kívánja. Szükséges, valamennyi, nem nyílászárónak minősülő épülethatároló szerkezeteket (külső térelhatároló szerkezeteket), a külső nyílászárókat - azokat új, fa, vagy műanyag 1

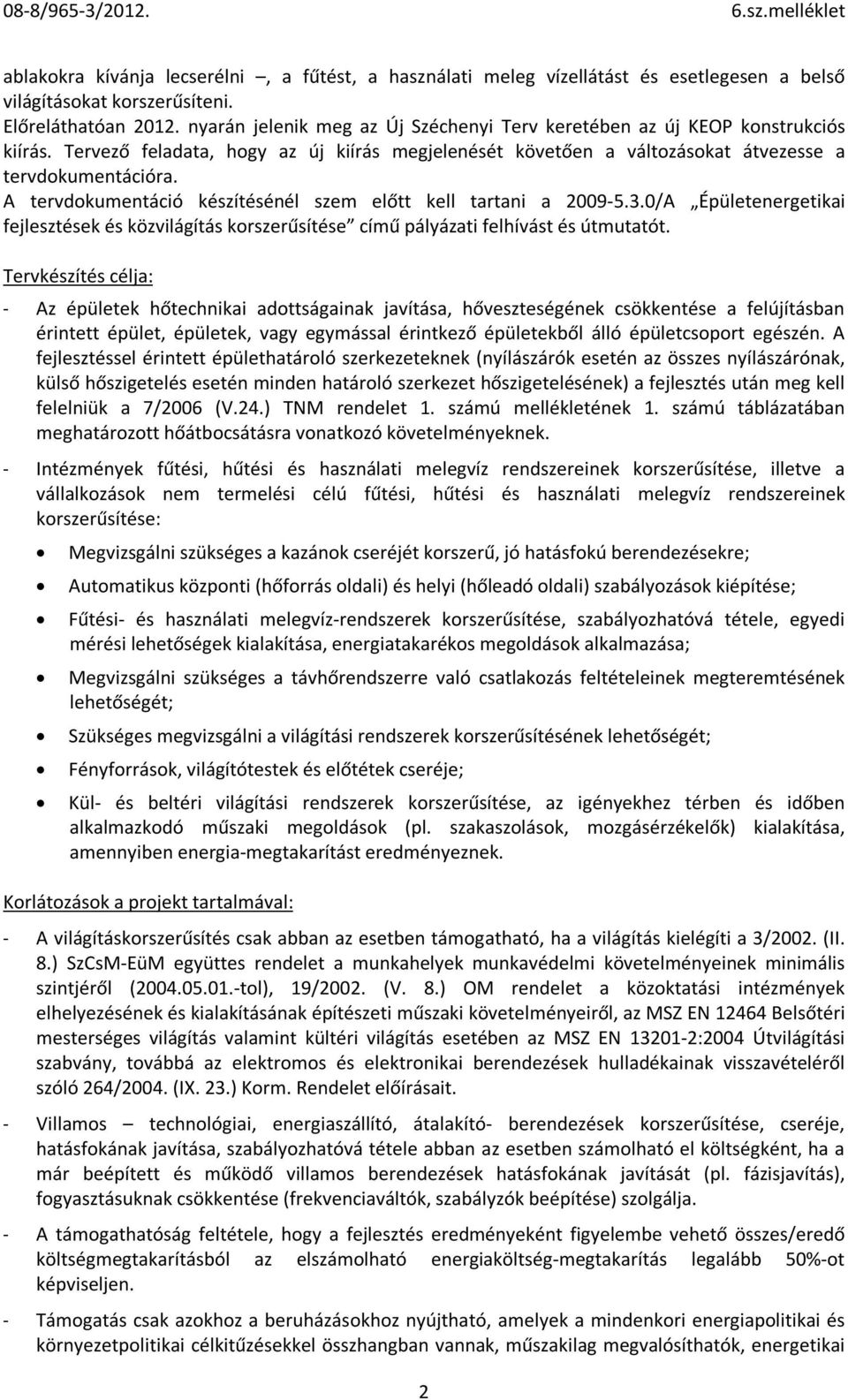

2 ablakokra kívánja lecserélni, a fűtést, a használati meleg vízellátást és esetlegesen a belső világításokat korszerűsíteni. Előreláthatóan nyarán jelenik meg az Új Széchenyi Terv keretében az új KEOP konstrukciós kiírás. Tervező feladata, hogy az új kiírás megjelenését követően a változásokat átvezesse a tervdokumentációra. A tervdokumentáció készítésénél szem előtt kell tartani a /A Épületenergetikai fejlesztések és közvilágítás korszerűsítése című pályázati felhívást és útmutatót. Tervkészítés célja: - Az épületek hőtechnikai adottságainak javítása, hőveszteségének csökkentése a felújításban érintett épület, épületek, vagy egymással érintkező épületekből álló épületcsoport egészén. A fejlesztéssel érintett épülethatároló szerkezeteknek (nyílászárók esetén az összes nyílászárónak, külső hőszigetelés esetén minden határoló szerkezet hőszigetelésének) a fejlesztés után meg kell felelniük a 7/2006 (V.24.) TNM rendelet 1. számú mellékletének 1. számú táblázatában meghatározott hőátbocsátásra vonatkozó követelményeknek. - Intézmények fűtési, hűtési és használati melegvíz rendszereinek korszerűsítése, illetve a vállalkozások nem termelési célú fűtési, hűtési és használati melegvíz rendszereinek korszerűsítése: Megvizsgálni szükséges a kazánok cseréjét korszerű, jó hatásfokú berendezésekre; Automatikus központi (hőforrás oldali) és helyi (hőleadó oldali) szabályozások kiépítése; Fűtési- és használati melegvíz-rendszerek korszerűsítése, szabályozhatóvá tétele, egyedi mérési lehetőségek kialakítása, energiatakarékos megoldások alkalmazása; Megvizsgálni szükséges a távhőrendszerre való csatlakozás feltételeinek megteremtésének lehetőségét; Szükséges megvizsgálni a világítási rendszerek korszerűsítésének lehetőségét; Fényforrások, világítótestek és előtétek cseréje; Kül- és beltéri világítási rendszerek korszerűsítése, az igényekhez térben és időben alkalmazkodó műszaki megoldások (pl. szakaszolások, mozgásérzékelők) kialakítása, amennyiben energia-megtakarítást eredményeznek. Korlátozások a projekt tartalmával: - A világításkorszerűsítés csak abban az esetben támogatható, ha a világítás kielégíti a 3/2002. (II. 8.) SzCsM-EüM együttes rendelet a munkahelyek munkavédelmi követelményeinek minimális szintjéről ( tol), 19/2002. (V. 8.) OM rendelet a közoktatási intézmények elhelyezésének és kialakításának építészeti műszaki követelményeiről, az MSZ EN Belsőtéri mesterséges világítás valamint kültéri világítás esetében az MSZ EN :2004 Útvilágítási szabvány, továbbá az elektromos és elektronikai berendezések hulladékainak visszavételéről szóló 264/2004. (IX. 23.) Korm. Rendelet előírásait. - Villamos technológiai, energiaszállító, átalakító- berendezések korszerűsítése, cseréje, hatásfokának javítása, szabályozhatóvá tétele abban az esetben számolható el költségként, ha a már beépített és működő villamos berendezések hatásfokának javítását (pl. fázisjavítás), fogyasztásuknak csökkentése (frekvenciaváltók, szabályzók beépítése) szolgálja. - A támogathatóság feltétele, hogy a fejlesztés eredményeként figyelembe vehető összes/eredő költségmegtakarításból az elszámolható energiaköltség-megtakarítás legalább 50%-ot képviseljen. - Támogatás csak azokhoz a beruházásokhoz nyújtható, amelyek a mindenkori energiapolitikai és környezetpolitikai célkitűzésekkel összhangban vannak, műszakilag megvalósíthatók, energetikai 2

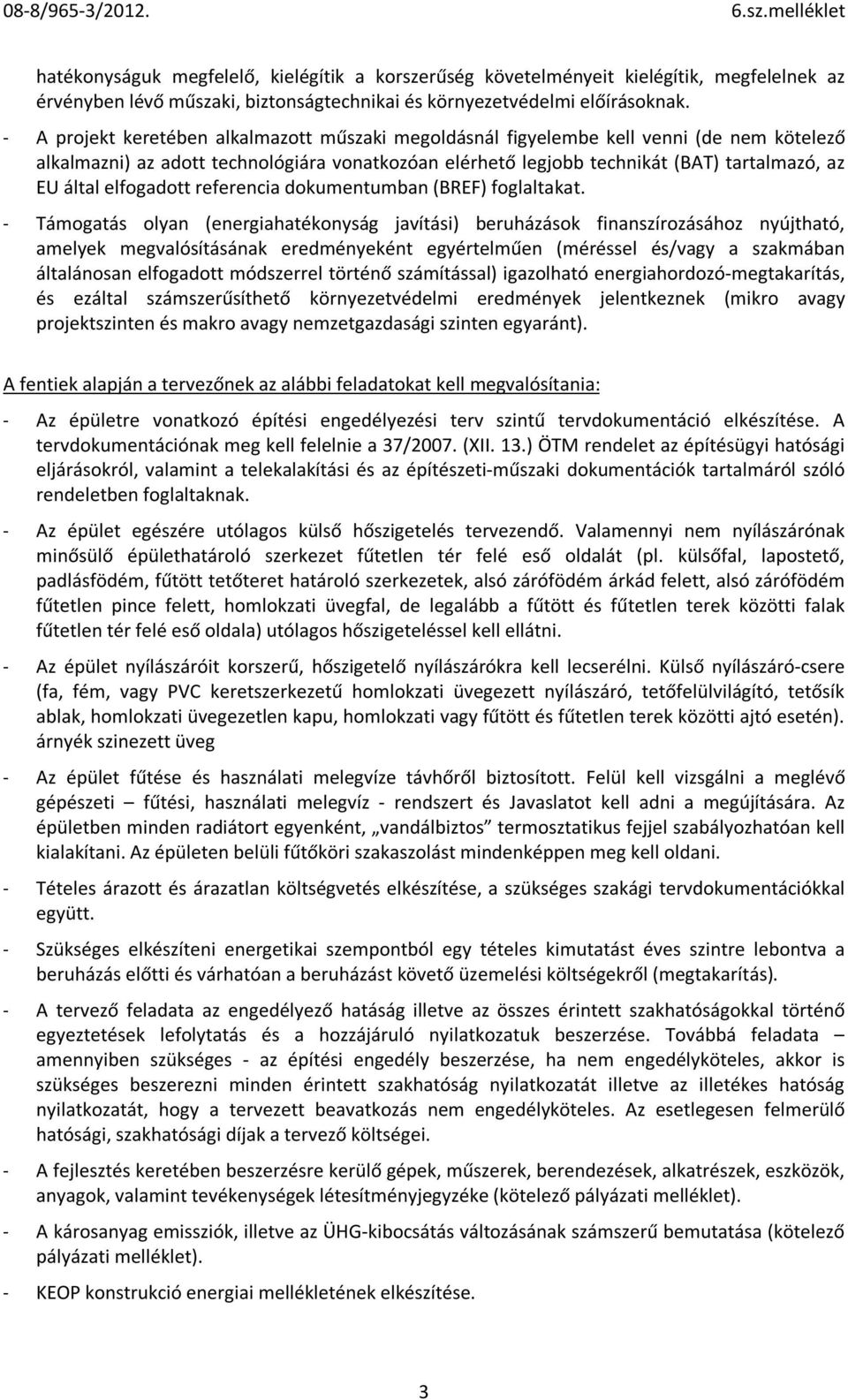

3 hatékonyságuk megfelelő, kielégítik a korszerűség követelményeit kielégítik, megfelelnek az érvényben lévő műszaki, biztonságtechnikai és környezetvédelmi előírásoknak. - A projekt keretében alkalmazott műszaki megoldásnál figyelembe kell venni (de nem kötelező alkalmazni) az adott technológiára vonatkozóan elérhető legjobb technikát (BAT) tartalmazó, az EU által elfogadott referencia dokumentumban (BREF) foglaltakat. - Támogatás olyan (energiahatékonyság javítási) beruházások finanszírozásához nyújtható, amelyek megvalósításának eredményeként egyértelműen (méréssel és/vagy a szakmában általánosan elfogadott módszerrel történő számítással) igazolható energiahordozó-megtakarítás, és ezáltal számszerűsíthető környezetvédelmi eredmények jelentkeznek (mikro avagy projektszinten és makro avagy nemzetgazdasági szinten egyaránt). A fentiek alapján a tervezőnek az alábbi feladatokat kell megvalósítania: - Az épületre vonatkozó építési engedélyezési terv szintű tervdokumentáció elkészítése. A tervdokumentációnak meg kell felelnie a 37/2007. (XII. 13.) ÖTM rendelet az építésügyi hatósági eljárásokról, valamint a telekalakítási és az építészeti-műszaki dokumentációk tartalmáról szóló rendeletben foglaltaknak. - Az épület egészére utólagos külső hőszigetelés tervezendő. Valamennyi nem nyílászárónak minősülő épülethatároló szerkezet fűtetlen tér felé eső oldalát (pl. külsőfal, lapostető, padlásfödém, fűtött tetőteret határoló szerkezetek, alsó zárófödém árkád felett, alsó zárófödém fűtetlen pince felett, homlokzati üvegfal, de legalább a fűtött és fűtetlen terek közötti falak fűtetlen tér felé eső oldala) utólagos hőszigeteléssel kell ellátni. - Az épület nyílászáróit korszerű, hőszigetelő nyílászárókra kell lecserélni. Külső nyílászáró-csere (fa, fém, vagy PVC keretszerkezetű homlokzati üvegezett nyílászáró, tetőfelülvilágító, tetősík ablak, homlokzati üvegezetlen kapu, homlokzati vagy fűtött és fűtetlen terek közötti ajtó esetén). árnyék szinezett üveg - Az épület fűtése és használati melegvíze távhőről biztosított. Felül kell vizsgálni a meglévő gépészeti fűtési, használati melegvíz - rendszert és Javaslatot kell adni a megújítására. Az épületben minden radiátort egyenként, vandálbiztos termosztatikus fejjel szabályozhatóan kell kialakítani. Az épületen belüli fűtőköri szakaszolást mindenképpen meg kell oldani. - Tételes árazott és árazatlan költségvetés elkészítése, a szükséges szakági tervdokumentációkkal együtt. - Szükséges elkészíteni energetikai szempontból egy tételes kimutatást éves szintre lebontva a beruházás előtti és várhatóan a beruházást követő üzemelési költségekről (megtakarítás). - A tervező feladata az engedélyező hatáság illetve az összes érintett szakhatóságokkal történő egyeztetések lefolytatás és a hozzájáruló nyilatkozatuk beszerzése. Továbbá feladata amennyiben szükséges - az építési engedély beszerzése, ha nem engedélyköteles, akkor is szükséges beszerezni minden érintett szakhatóság nyilatkozatát illetve az illetékes hatóság nyilatkozatát, hogy a tervezett beavatkozás nem engedélyköteles. Az esetlegesen felmerülő hatósági, szakhatósági díjak a tervező költségei. - A fejlesztés keretében beszerzésre kerülő gépek, műszerek, berendezések, alkatrészek, eszközök, anyagok, valamint tevékenységek létesítményjegyzéke (kötelező pályázati melléklet). - A károsanyag emissziók, illetve az ÜHG-kibocsátás változásának számszerű bemutatása (kötelező pályázati melléklet). - KEOP konstrukció energiai mellékletének elkészítése. 3

4 - Építési célú beruházás, tevékenység estében a másodlagos alapanyagok (újrahasznosított hulladékból létrehozott anyagok) felhasználási arányát a lehető legnagyobb mértékre kell növelni a teljes alapanyag felhasználáson belül. A lehetőségeket legkésőbb a Megvalósíthatósági tanulmány (továbbiakban: MT) elkészülte előtt kell azonosítani, és az MT-ben bemutatni. - Teljes körű építészeti és szakági tervek elkészítése. - Teljes épület felmérése. - Gépészeti és villamos berendezések (eszközök) felülvizsgálata alapján, szükséges elkészíteni megvalósítható változatokat. - Pályázat megfelelősége szempontjából el kell készíteni: A jelenlegi helyzet és igény felmérését, megfelelő minőségű és részletességű (Hőigényszámítás és a hőellátási rendszer méretezés helyessége, realitása); Az élettartamon belüli működésre/működtetésre vonatkozó szakmai koncepció megfelelőségét; Üzemeltetési költségek realitásának kimutatását. - Környezet- és természetvédelmi, és a horizontális szempontok értékelése szempontjából: A projekt megvalósítás és az üzemeltetési időszak alatt keletkező hulladékra és kezelésére vonatkozóan a tervezőnek szükséges bemutatni, hogy milyen mennyiségben keletkezik hulladék és az milyen arányban kerül újrahasznosításra, vagy más folyamatban nyersanyagként felhasználásra. - A tervezőnek ki kell mutatnia: Az 1 tonna éves ÜHG-kibocsátás csökkentésére vetített elszámolható költségeket (ezer Ft/tCO2eq/év); Az 1 GJ éves alapenergia hordozó megtakarításra vetített elszámolható költséget (ezerft/). Energiahatékonyság növelés révén megtakarított éves elsődleges (primer) energiahordozó mennyiségét (); ÜHG-kibocsátás csökkentését (CO2 eq) (t/év). Az épületen végrehajtott átalakítások terveit a pályázati forma kötöttségeihez igazodva az építési engedélyezési tervdokumentáció formai és tartalmi követelményeinek megfelelő terveket szükséges elkészíteni. A tervdokumentációk az EU-s pályázat részét képezik, annak mellékletei. A terv dokumentációt a KEOP /A szerinti kiírásnak megfelelő tartalmi követelményeknek megfelelően kell elkészíteni, azonban szükséges az új KEOP-os kiírás szerinti áttervezése. Általános tervezési feladat, hogy minden betervezésre kerülő anyag és szerkezet fokozott igénybevételnek álljon ellen, minimálisan a fenntartási időszakban javítani, cserélni azokat ne kelljen. Minden, a tervezéshez szükséges anyagot, felmérést a tervezőnek kell elkészíttetnie. Az építésre rendelkezésre álló összeg: bruttó 55 millió Ft. Tervszállítási határidő: példány papír alapú dokumentáció és 1 db digitális, szerkeszthető példány leszállítása szükséges. 4

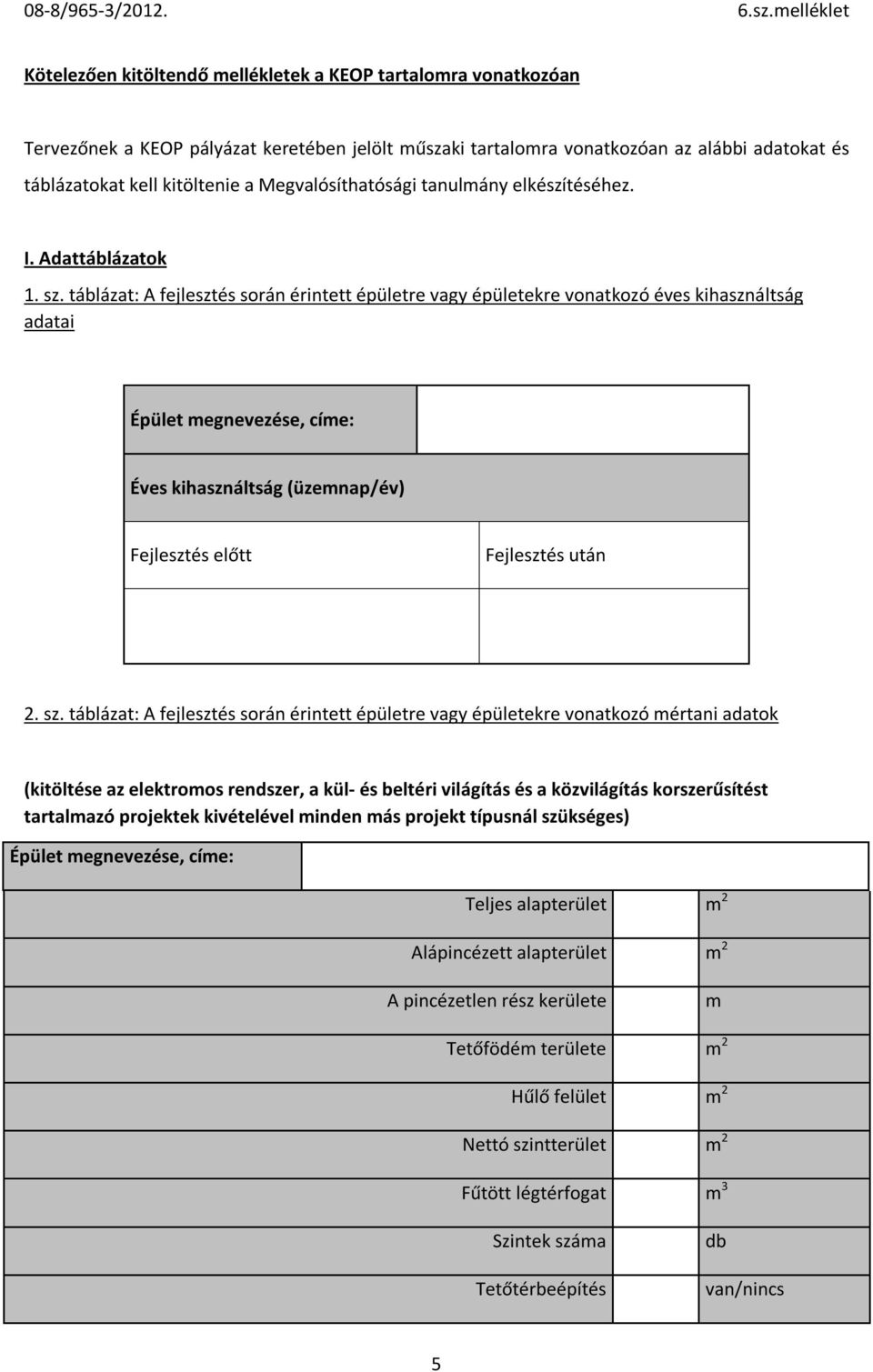

5 Kötelezően kitöltendő mellékletek a KEOP tartalomra vonatkozóan Tervezőnek a KEOP pályázat keretében jelölt műszaki tartalomra vonatkozóan az alábbi adatokat és táblázatokat kell kitöltenie a Megvalósíthatósági tanulmány elkészítéséhez. I. Adattáblázatok 1. sz. táblázat: A fejlesztés során érintett épületre vagy épületekre vonatkozó éves kihasználtság adatai Épület megnevezése, címe: Éves kihasználtság (üzemnap/év) Fejlesztés előtt Fejlesztés után 2. sz. táblázat: A fejlesztés során érintett épületre vagy épületekre vonatkozó mértani adatok (kitöltése az elektromos rendszer, a kül- és beltéri világítás és a közvilágítás korszerűsítést tartalmazó projektek kivételével minden más projekt típusnál szükséges) Épület megnevezése, címe: Teljes alapterület m 2 Alápincézett alapterület m 2 A pincézetlen rész kerülete m Tetőfödém területe m 2 Hűlő felület m 2 Nettó szintterület m 2 Fűtött légtérfogat m 3 Szintek száma Tetőtérbeépítés db van/nincs 5

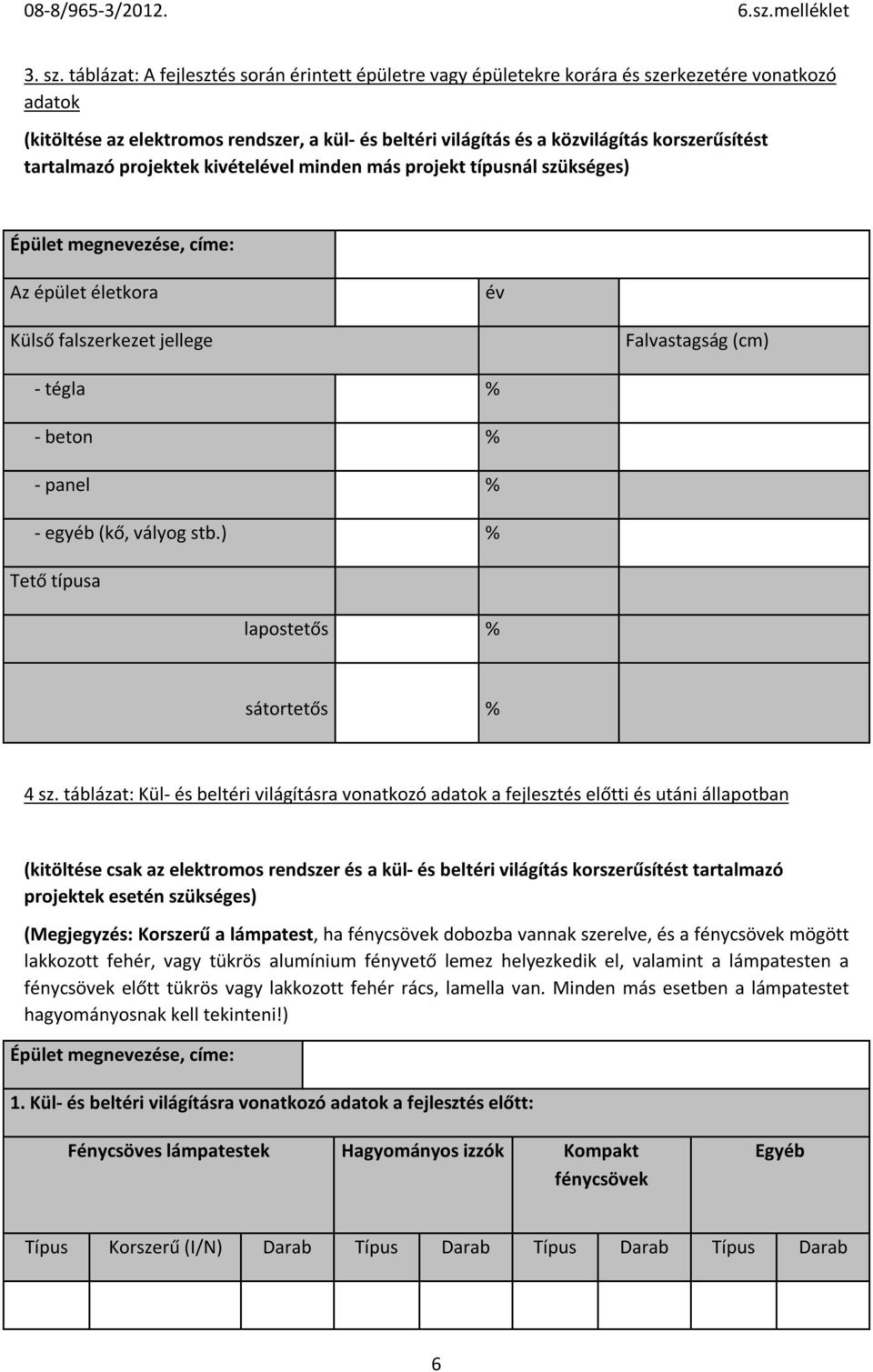

6 3. sz. táblázat: A fejlesztés során érintett épületre vagy épületekre korára és szerkezetére vonatkozó adatok (kitöltése az elektromos rendszer, a kül- és beltéri világítás és a közvilágítás korszerűsítést tartalmazó projektek kivételével minden más projekt típusnál szükséges) Épület megnevezése, címe: Az épület életkora év Külső falszerkezet jellege Falvastagság (cm) - tégla % - beton % - panel % - egyéb (kő, vályog stb.) % Tető típusa lapostetős % sátortetős % 4 sz. táblázat: Kül- és beltéri világításra vonatkozó adatok a fejlesztés előtti és utáni állapotban (kitöltése csak az elektromos rendszer és a kül- és beltéri világítás korszerűsítést tartalmazó projektek esetén szükséges) (Megjegyzés: Korszerű a lámpatest, ha fénycsövek dobozba vannak szerelve, és a fénycsövek mögött lakkozott fehér, vagy tükrös alumínium fényvető lemez helyezkedik el, valamint a lámpatesten a fénycsövek előtt tükrös vagy lakkozott fehér rács, lamella van. Minden más esetben a lámpatestet hagyományosnak kell tekinteni!) Épület megnevezése, címe: 1. Kül- és beltéri világításra vonatkozó adatok a fejlesztés előtt: Fénycsöves lámpatestek Hagyományos izzók Kompakt fénycsövek Típus Korszerű (I/N) Darab Típus Darab Típus Darab Típus Darab 6

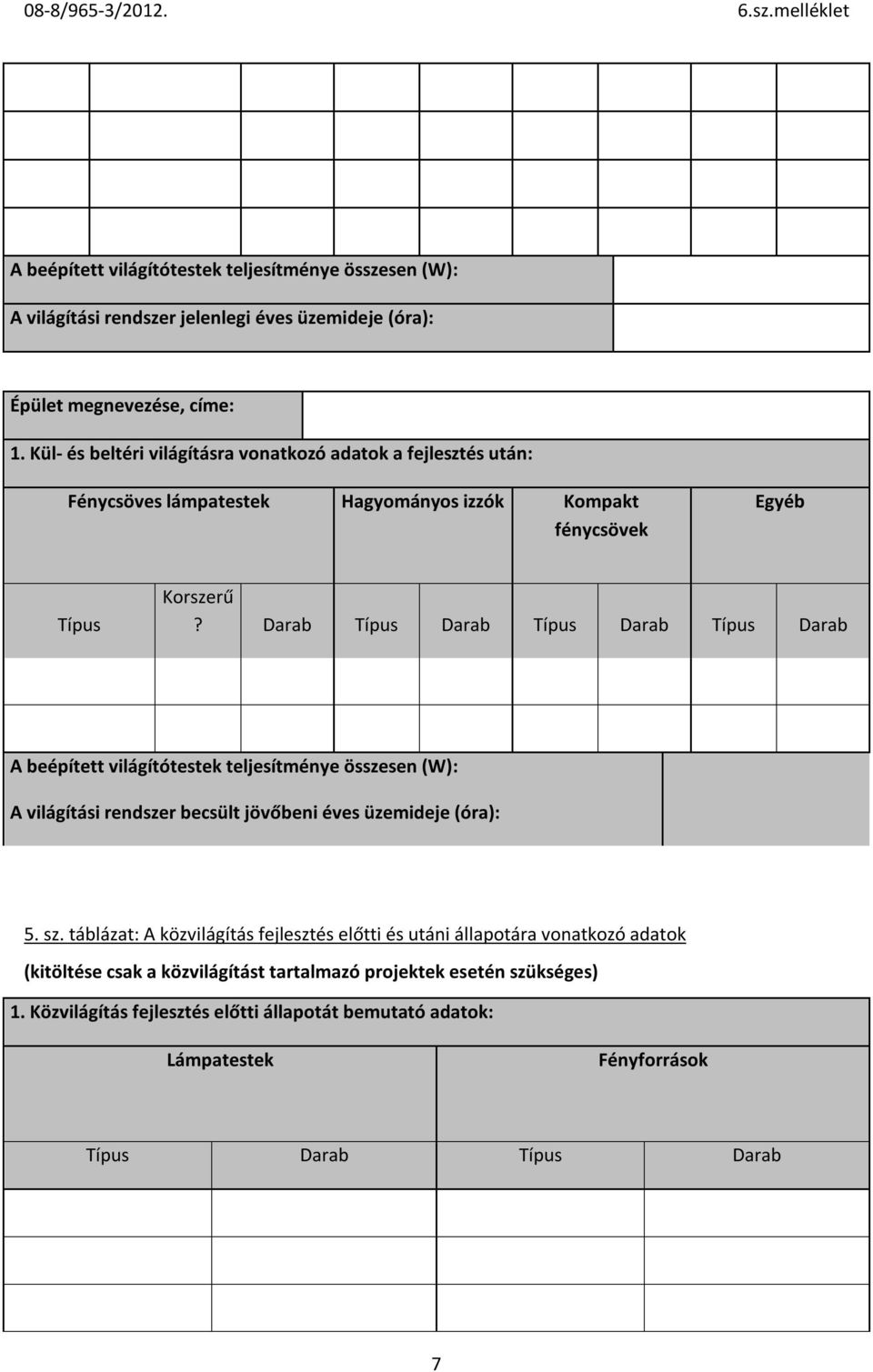

7 A beépített világítótestek teljesítménye összesen (W): A világítási rendszer jelenlegi éves üzemideje (óra): Épület megnevezése, címe: 1. Kül- és beltéri világításra vonatkozó adatok a fejlesztés után: Fénycsöves lámpatestek Hagyományos izzók Kompakt fénycsövek Típus Korszerű? Darab Típus Darab Típus Darab Típus Darab A beépített világítótestek teljesítménye összesen (W): A világítási rendszer becsült jövőbeni éves üzemideje (óra): 5. sz. táblázat: A közvilágítás fejlesztés előtti és utáni állapotára vonatkozó adatok (kitöltése csak a közvilágítást tartalmazó projektek esetén szükséges) 1. Közvilágítás fejlesztés előtti állapotát bemutató adatok: Lámpatestek Fényforrások Típus Darab Típus Darab 7

8 A beépített lámpatestek és fényforrások teljesítménye összesen (W): A világítási rendszer jelenlegi éves üzemideje (óra): 2. Közvilágítás fejlesztés utáni állapotát bemutató adatok: Lámpatestek Fényforrások Típus Darab Típus Darab A beépített lámpatestek és fényforrások teljesítménye összesen (W): A világítási rendszer becsült jövőbeni éves üzemideje (óra): 6. sz. táblázat: A nyílászárók fejlesztés előtti és utáni állapotát bemutató adatok (kitöltése a nyílászáró-cserét tartalmazó projektek esetén szükséges) Megjegyzés: Típus például: ajtó, ablak, kopilit üvegfal, egyéb Anyag például: Keret: fa, fém, műanyag, stb. Üvegezés: korszerű, hőszigetelt üvegezés; hagyományos két-rétegű üvegezés; hagyományos egyrétegű üvegezés, stb. Épület megnevezése, címe: 1. A nyílászárók fejlesztés előtti állapotát bemutató adatok 8

9 Sor szám Típusa Anyaga (keret és üvegezés) Mérete Száma Felület Hőátbocsátá si tényező m*m db m 2 W/m2K Összesen: Épület megnevezése, címe: 2. A nyílászárók fejlesztés utáni állapotát bemutató adatok Sor szám Típusa Anyaga Mérete Száma Felület Hőátbocsátá si tényező m*m db m 2 W/m2K Összesen: 9

10 7. sz. táblázat: A külső felületek fejlesztés előtti és utáni állapotát bemutató adatok (kitöltése az épületek külső hőszigetelését tartalmazó projektek esetén szükséges) Épület megnevezése, címe: 1. Első fűtött szint alatti (pince feletti és/vagy árkád) födém Meglévő rétegrend fűtött térből kifelé haladva) Rétegvastagság (cm) Réteg megnevezés Tervezett rétegrend (fűtött térből kifelé haladva) Rétegvastagság (cm) Réteg megnevezés Hossza (m) Szélessége (m) Területe (m 2 ) Hőátbocsátási tényező felújítás előtt (W/m2K) Hőátbocsátási tényező felújítás után (W/m2K) 10

11 2. Utolsó fűtött szint feletti (záró) födém Meglévő rétegrend (fűtött térből kifelé haladva) Rétegvastagság (cm) Réteg megnevezés Tervezett rétegrend (fűtött térből kifelé haladva) Rétegvastagság (cm) Réteg megnevezés Hossza (m) Szélessége (m) Területe (m2) Hőátbocsátási tényező felújítás előtt (W/m 2 K) Hőátbocsátási tényező felújítás után (W/m 2 K) 11

12 3. Külső teherhordó falak Meglévő rétegrend fűtött térből kifelé haladva) Rétegvastagság (cm) Réteg megnevezés Tervezett rétegrend (fűtött térből kifelé haladva) Rétegvastagság (cm) Réteg megnevezés Sorszám Tájolás Méret (m*m) Felület (nyílászárók nélkül) m 2 Fal hőátbocsátási tényezője felújítás előtt (W/m 2 K) Fal hőátbocsátási tényezője felújítás után (W/m 2 K) Összesen 12

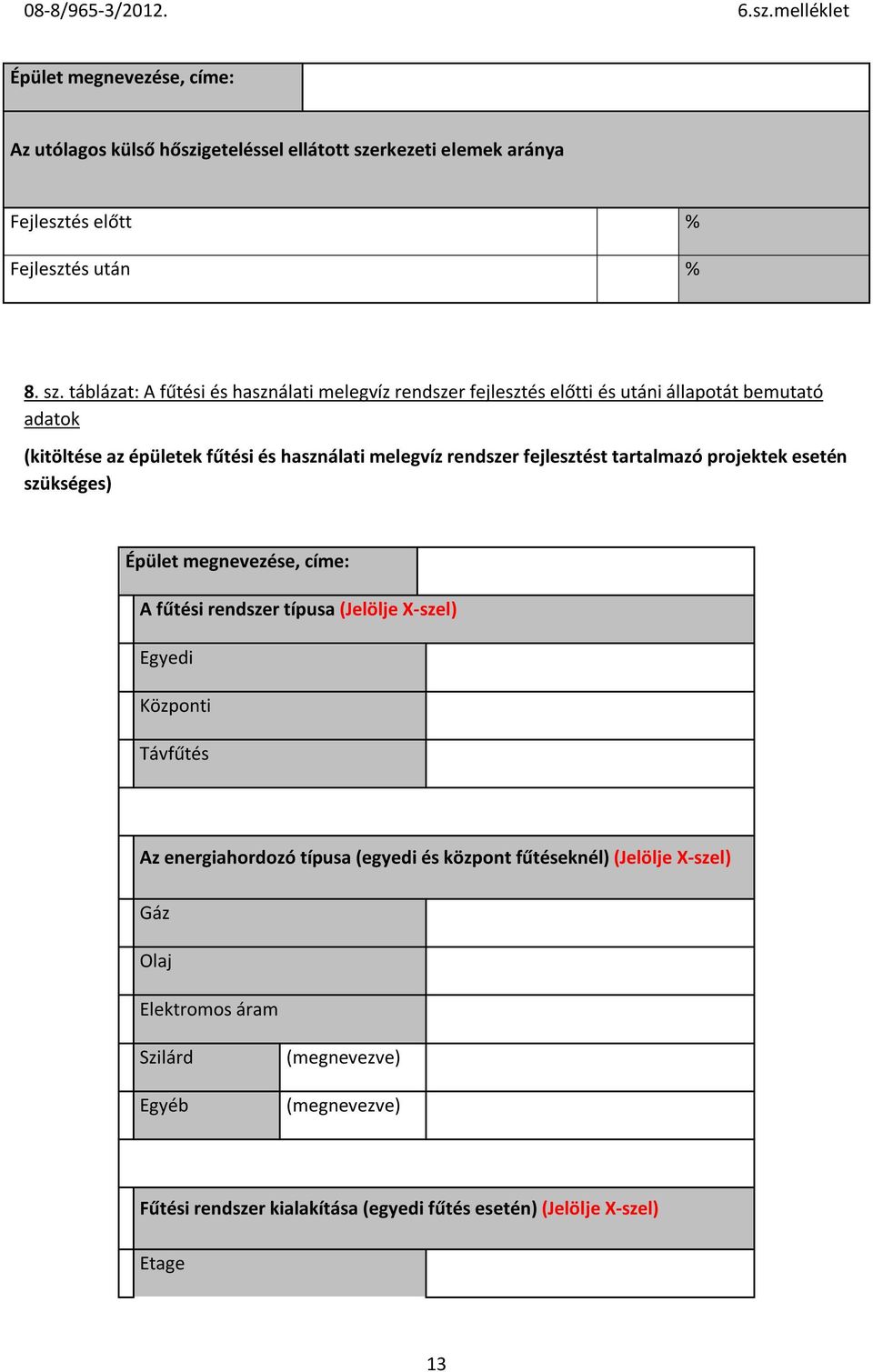

13 Épület megnevezése, címe: Az utólagos külső hőszigeteléssel ellátott szerkezeti elemek aránya Fejlesztés előtt % Fejlesztés után % 8. sz. táblázat: A fűtési és használati melegvíz rendszer fejlesztés előtti és utáni állapotát bemutató adatok (kitöltése az épületek fűtési és használati melegvíz rendszer fejlesztést tartalmazó projektek esetén szükséges) Épület megnevezése, címe: A fűtési rendszer típusa (Jelölje X-szel) Egyedi Központi Távfűtés Az energiahordozó típusa (egyedi és központ fűtéseknél) (Jelölje X-szel) Gáz Olaj Elektromos áram Szilárd (megnevezve) (megnevezve) Fűtési rendszer kialakítása (egyedi fűtés esetén) (Jelölje X-szel) Etage 13

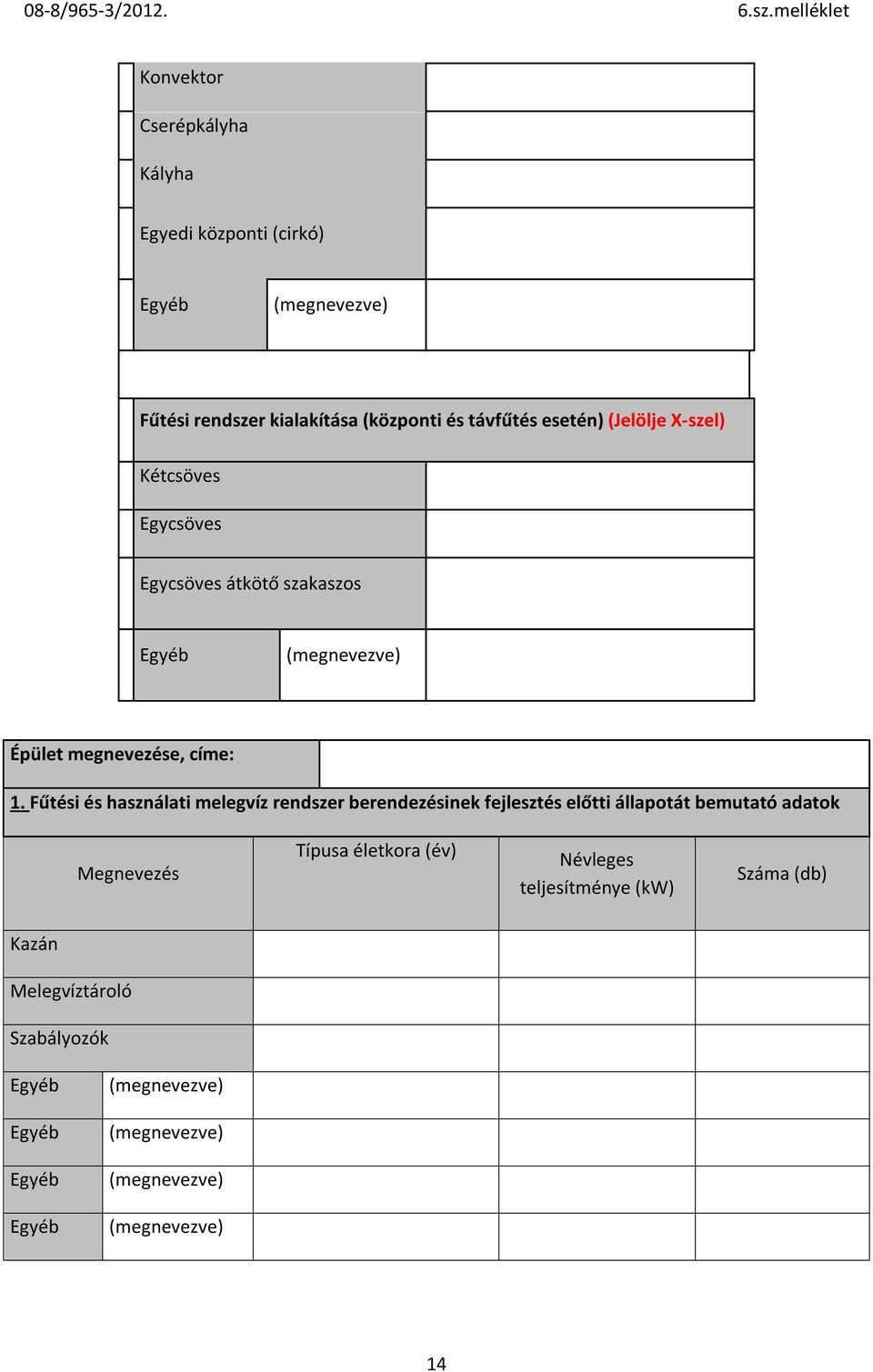

14 Konvektor Cserépkályha Kályha Egyedi központi (cirkó) (megnevezve) Fűtési rendszer kialakítása (központi és távfűtés esetén) (Jelölje X-szel) Kétcsöves Egycsöves Egycsöves átkötő szakaszos (megnevezve) Épület megnevezése, címe: 1. Fűtési és használati melegvíz rendszer berendezésinek fejlesztés előtti állapotát bemutató adatok Megnevezés Típusa életkora (év) Névleges teljesítménye (kw) Száma (db) Kazán Melegvíztároló Szabályozók (megnevezve) (megnevezve) (megnevezve) (megnevezve) 14

15 Épület megnevezése, címe: 2. Hőleadók fejlesztés előtti állapotát bemutató adatok (radiátorok/konvektorok, stb) Típusa Mérete (cm) Névleges teljesítménye (kw) Szám (db) Épület megnevezése, címe: 3, Radiátorokhoz tartozó elzáró és szabályozó szelepek a fejlesztés előtt Típusa Szám (db) Épület megnevezése, címe: 1. Fűtési és használati melegvíz rendszer berendezésinek fejlesztés utáni állapotát bemutató adatok Megnevezés Típusa, életkora (év) Névleges teljesítménye (kw) Száma (db) Kazán Melegvíztároló Szabályozók 15

16 (megnevezve) (megnevezve) (megnevezve) Épület megnevezése, címe: 2. Hőleadók fejlesztés utáni állapotát bemutató adatok (radiátorok/konvektorok, stb) Típusa Mérete (cm) Névleges teljesítménye (kw) Szám (db) Épület megnevezése, címe: 3, Radiátorokhoz tartozó elzáró és szabályozó szelepek a fejlesztés után Típusa Szám (db) 16

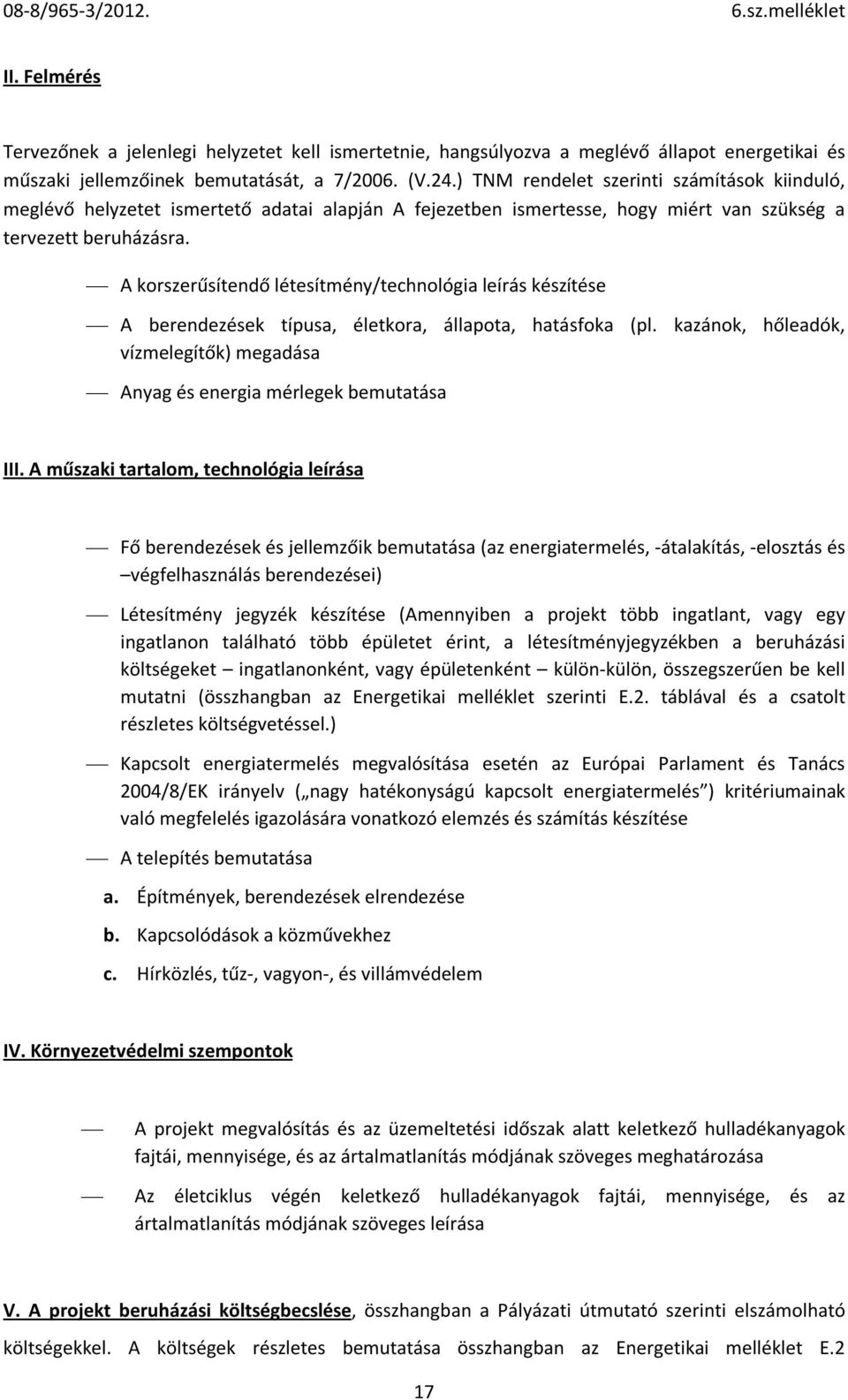

17 II. Felmérés Tervezőnek a jelenlegi helyzetet kell ismertetnie, hangsúlyozva a meglévő állapot energetikai és műszaki jellemzőinek bemutatását, a 7/2006. (V.24.) TNM rendelet szerinti számítások kiinduló, meglévő helyzetet ismertető adatai alapján A fejezetben ismertesse, hogy miért van szükség a tervezett beruházásra. A korszerűsítendő létesítmény/technológia leírás készítése A berendezések típusa, életkora, állapota, hatásfoka (pl. kazánok, hőleadók, vízmelegítők) megadása Anyag és energia mérlegek bemutatása III. A műszaki tartalom, technológia leírása Fő berendezések és jellemzőik bemutatása (az energiatermelés, -átalakítás, -elosztás és végfelhasználás berendezései) Létesítmény jegyzék készítése (Amennyiben a projekt több ingatlant, vagy egy ingatlanon található több épületet érint, a létesítményjegyzékben a beruházási költségeket ingatlanonként, vagy épületenként külön-külön, összegszerűen be kell mutatni (összhangban az Energetikai melléklet szerinti E.2. táblával és a csatolt részletes költségvetéssel.) Kapcsolt energiatermelés megvalósítása esetén az Európai Parlament és Tanács 2004/8/EK irányelv ( nagy hatékonyságú kapcsolt energiatermelés ) kritériumainak való megfelelés igazolására vonatkozó elemzés és számítás készítése A telepítés bemutatása a. Építmények, berendezések elrendezése b. Kapcsolódások a közművekhez c. Hírközlés, tűz-, vagyon-, és villámvédelem IV. Környezetvédelmi szempontok A projekt megvalósítás és az üzemeltetési időszak alatt keletkező hulladékanyagok fajtái, mennyisége, és az ártalmatlanítás módjának szöveges meghatározása Az életciklus végén keletkező hulladékanyagok fajtái, mennyisége, és az ártalmatlanítás módjának szöveges leírása V. A projekt beruházási költségbecslése, összhangban a Pályázati útmutató szerinti elszámolható költségekkel. A költségek részletes bemutatása összhangban az Energetikai melléklet E.2 17

18 táblázatának, a csatolt részletes költségvetésnek és a Pályázati adatlap 9 táblázatának adataival. A projekt tervezett költségeinek szöveges indoklása, a részletező számítások bemutatása szükséges. VI. Működési költségek: a korszerűsítés előtt, és a projekt megvalósulása utáni költségek ismertetése, az Energetikai melléklet E.7. táblázatával, és a belső megtérülési ráta számítás melléklet szerinti működési költségváltozás oszlopával összhangban. Az működési (üzemeltetési) költségek mértékének és változásának szöveges indoklása, a részletező számítások bemutatása. VII. A projekt környezeti fenntarthatóságának bemutatása (az Energetikai melléklet E.8. számú táblázata illetve a CO2 kibocsátásitényezők munkalap alapján) Az egyes alpontok szerinti adatokat szíveskedjenek számításokkal is alátámasztani. Üvegházhatású gázok (ÜHG) kibocsátás-csökkentésének várható éves átlagos mértéke [t CO2 ekv./év] Az ÜHG kibocsátás-csökkentés élettartamra vetített mértéke [t CO2 ekv./ n év] Az üzemeltetés során felhasznált fosszilis eredetű segédenergia igény éves átlagos mértéke (abszolút értékben és százalékban kifejezve) [MJ/év; kwh/év; %] Az éves ÜHG-kibocsátás csökkentésre vetített elszámolható költség [ezerft/tco2 ekv./év 18

19 E.2. táblázat E.2. A fejlesztés keretében beszerzésre kerülő gépek, műszerek, berendezések, alkatrészek, eszközök, anyagok, valamint tevékenységek létesítményjegyzéke*: Anyagok, gépek, berendezések Megnevezés Mennyiségi egység Mennyiség Egységár nettó Érték Érték ÁFA kulcs ÁFA nettó bruttó Ft Ft % Ft Ft Összesen Kivitelezés, szolgáltatások Mennyiségi Egységár Érték Érték Mennyiség ÁFA kulcs ÁFA Megnevezés egység nettó nettó bruttó Ft Ft % Ft Ft Összesen Mindösszesen Visszaigényelhető ÁFA összesen 0 19

20 E.Á Az energiaköltségek és -árbevételek meghatározásánál figyelembe vett árak/díjak (ÁFA nélkül) Mennyiséghez tartozó Vásárolt villamos energia kereskedelmi díja Áramdíj (csúcsidei) Áramdíj (csúcsidőn kívüli) Áramdíj (egy zónaidős) Áramdíj (időszakos árszabás) Beszerzés/értékesítés szerinti egységben egységár elszámolási egységdíj egység Ft/kWh Ft/kWh Ft/kWh Ft/kWh Ft/kWh Energetikai érték szerinti egységben egységár energiaegység egységdíj Energiaalapú rendszerhasználati díjak + AHK + EA * Ft/kWh Értékesített villamos energia csúcsidőszak Ft/kWh völgyidőszak Ft/kWh mélyvölgy időszak Ft/kWh Földgáz gázdíj Ft/GJ Földgáz forgalomarányos rendszerhasználati díj Ft/GJ Földgáz energiaadó Ft/GJ Tüzelőolaj Ft/l Ft/GJ Szén Ft/t Ft/GJ Koksz Ft/t Ft/GJ Tüzifa Ft/t Ft/GJ PB gáz Ft/kg Ft/GJ Vásárolt hőenergia hődíja Ft/GJ Értékesített hőenergia hődíja Ft/GJ Pellet Ft/t Ft/GJ Kapacitáshoz tartozó Vásárolt villamos energia elosztói alapdíj elosztói teljesítménydíj Földgáz alapdíj teljesítménydíj Vásárolt hőenergia teljesítménydíja Értékesített hőenergia teljesítménydíja Ft/csatl.pont Ft/kW/év Ft/m 3 /h/év Ft/MJ/h/év Ft/kW/év Ft/kW/év Az alkalmazott tarifák/díjszabások/árszabások megnevezése vezetékes energiahordozók esetén (fejlesztés előtt és után): 20

21 * Rendszerhasználati díjak: lásd 43/2008. KHEM rendelet EA: Energia adó AHK: VET 147. alapján fizetendő, ÁFA alapot nem képező árelemek 21

22 E.3.(0) Az éves energiamennyiségek, -költségek és -árbevételek a fejlesztés előtt/nélkül*, projektszinten A fejlesztés előtti év energifelhasználási tényadataiból Költség Energiahordozó megnevezése Természetes Energiaegységbe vagy mértékegységbe n árbevétel n (Ft/év) Vásárolt villamos energia összesen Tényadatok átlagos körülményekre átszámítva** Természetes mértékegységbe n Energiaegységbe n Költség vagy árbevétel (Ft/év) 0 kwh/év 0 0 kwh/év 0 Áramdíj (csúcsidei) kwh/év kwh/év Áramdíj (csúcsidőn kívüli) kwh/év kwh/év Áramdíj (egy zónaidős) kwh/év kwh/év 0 Áramdíj (időszakos árszabás) kwh/év kwh/év A: éves mennyiségek Energiaalapú rendszerhasználati díjak + AHK + EA 0 kwh/év 0 kwh/év 0 Földgáz gázdíj m 3 /év 0 m 3 /év 0 Földgáz forgalomarányos rendszerhasználati díj m 3 /év m 3 /év Földgáz energiaadó m 3 /év m 3 /év Tüzelőolaj l/év l/év Szén t/év t/év Koksz t/év t/év Tüzifa t/év t/év PB gáz kg/év kg/év Vásárolt hőenergia Pellet t/év t/év Napenergia (napkollektor) Szilárd biomassza (pl. szalma) t/év t/év Biogáz m 3 /év m 3 /év Geotermikus energia hévíz földhő 22

23 egyéb (pl. szennyvízhő) A1: Felhasznált energiahordozó összesen 0 0 B: kapacitás/teljesítmény Értékesített hőenergia Értékesített villamos energia összesen 0 kwh/év 0 0 kwh/év 0 csúcsidőszak kwh/év kwh/év völgyidőszak kwh/év kwh/év mélyvölgy időszak kwh/év kwh/év A2: Értékesített energia 0 kwh/év 0 0 kwh/év 0 összesen 0 0 Megnevezés Mértékegység Mennyiség Költség vagy árbevétel (Ft/év) Mértékegység Mennyiség Költség vagy árbevétel (Ft/év) Vásárolt villamos energia 0 0 elosztói alapdíj csatl.pont csatl.pont elosztói teljesítménydíj kw kw Földgáz 0 0 alapdíj m 3 /h m 3 /h 0 teljesítménydíj MJ/h MJ/h Vásárolt hőteljesítmény kw kw B1: Vásárolt kapacitás költsége összesen 0 0 B2: Értékesített hőteljesítmény kw kw 23

24 Összes energiaköltség K=A1+B1: 0 0 K ÁFA-val növelve*** 0 0 Összes energia árbevétel Á=A2+B2: 0 0 Á ÁFA-val növelve*** 0 0 * Megújuló bázisú hőtermelés esetén meglévő hőigény kielégítésénél a ténylegesen kiváltott tüzelőanyag, új hőigény ellátása esetén pedig az annak kielégítésére reálisan figyelembe vehető nem megújuló energiahordozó tekintendő a fejlesztés előtti/nélküli állapotnak. ** pl. sokévi átlaghőmérsékletre átszámítva *** ha az ÁFA nem igényelhető vissza, az ÁFA arányosítást is figyelembe véve Az energiahordozók fűtőértékét lásd "CO2 kibocsátási tényezők" munkalapon! 24

25 E.3.(1) Az éves energiamennyiségek, -költségek és -árbevételek a fejlesztés megvalósítása után, projektszinten Energiahordozó megnevezése Átlagos körülmények mellett számított értékek Számított (fejlesztés utáni) adatok Természetes mértékegységben Energiaegységbe n Költség vagy árbevétel (Ft/év) Vásárolt villamos energia összesen 0 kwh/év 0 Áramdíj (csúcsidei) kwh/év Áramdíj (csúcsidőn kívüli) kwh/év Áramdíj (egy zónaidős) 0 kwh/év 0 Áramdíj (időszakos árszabás) kwh/év A: éves mennyiségek Energiaalapú rendszerhasználati díjak + AHK + EA 0 kwh/év 0 Földgáz gázdíj m 3 /év 0 Földgáz forgalomarányos rendszerhasználati díj m 3 /év Földgáz energiaadó m 3 /év Tüzelőolaj l/év Szén t/év Koksz t/év Tüzifa t/év PB gáz kg/év Vásárolt hőenergia Pellet t/év Napenergia (napkollektor) Szilárd biomassza (pl. szalma) t/év Biogáz m 3 /év Geotermikus energia hévíz földhő egyéb (pl. szennyvízhő) A1: Felhasznált energiahordozó összesen 0 Értékesített hőenergia Értékesített villamos energia összesen 0 kwh/év 0 csúcsidőszak kwh/év völgyidőszak kwh/év mélyvölgy időszak kwh/év A2: Értékesített energia 0 kwh/év 0 25

26 B: kapacitás/teljesítmény összesen 0 Megnevezés Mértékegység Mennyiség Költség vagy árbevétel (Ft/év) Vásárolt villamos energia 0 elosztói alapdíj csatl.pont elosztói teljesítménydíj kw Földgáz 0 alapdíj m 3 /h 0 teljesítménydíj MJ/h Vásárolt hőteljesítmény kw B1: Vásárolt kapacitás költsége összesen 0 B2: Értékesített hőteljesítmény kw Összes energiaköltség K=A1+B1: 0 K ÁFA-val növelve* 0 Összes energiaárbevétel Á=A2+B2: 0 Á ÁFA-val növelve* 0 * ha az ÁFA nem igényelhető vissza, az ÁFA arányosítást is figyelembe véve Az energiahordozók fűtőértékét lásd "CO2 kibocsátási tényezők" munkalapon! E.3.(1-0) Az energia- és -költségadatok változásai a fejlesztés hatására, projektszinten A: éves mennyiségek Energiahordozó megnevezése Átlagos körülmények mellett számított értékek Természetes mértékegységbe n Változás* Energiaegységbe n Költség vagy árbevétel (Ft/év) Vásárolt villamos energia összesen 0 kwh/év 0 Áramdíj (csúcsidei) 0 kwh/év 0 Áramdíj (csúcsidőn kívüli) 0 kwh/év 0 Áramdíj (egy zónaidős) 0 kwh/év 0 Áramdíj (időszakos árszabás) 0 kwh/év 0 Energiaalapú rendszerhasználati díjak + AHK + EA 0 kwh/év 0 Földgáz gázdíj 0 m 3 /év 0 0 Földgáz forgalomarányos rendszerhasználati díj 0 m 3 /év 0 0 Földgáz energiaadó 0 m 3 /év 0 0 Tüzelőolaj 0 l/év 0 0 Szén 0 t/év 0 0 Koksz 0 t/év

27 Tüzifa 0 t/év 0 0 PB gáz 0 kg/év 0 0 Vásárolt hőenergia 0 0 Pellet 0 t/év 0 0 Napenergia (napkollektor) 0 Szilárd biomassza (pl. szalma) 0 t/év 0 0 Biogáz 0 m 3 /év 0 0 Geotermikus energia hévíz 0 földhő 0 egyéb (pl. szennyvízhő) 0 A1: Felhasznált energiahordozó összesen B: kapacitás/teljesítmény Értékesített hőenergia 0 0 Értékesített villamos energia összesen 0 kwh/év 0 csúcsidőszak 0 kwh/év 0 völgyidőszak 0 kwh/év 0 mélyvölgy időszak 0 kwh/év 0 A2: Értékesített energia 0 kwh/év 0 összesen 0 Megnevezés Mértékegység Mennyiség Költség vagy árbevétel (Ft/év) Vásárolt villamos energia 0 elosztói alapdíj csatl.pont 0 0 elosztói teljesítménydíj kw 0 0 Földgáz 0 alapdíj m 3 /h 0 teljesítménydíj MJ/h 0 0 Vásárolt hőenergia teljesítménydíja kw 0 0 B1: Vásárolt kapacitás költsége összesen 0 B2: Értékesített hőteljesítmény: kw 0 0 Költségváltozás összesen (K=A1+B1): 0 K ÁFA-val növelve** 0 Árbevétel változása összesen (Á=A2+B2): 0 Á ÁFA-val növelve** 0 Eredmény (E=Á-K): 0 E ÁFA-val növelve** 0 * növekedés: + ; csökkenés: - ** ha az ÁFA nem igényelhető vissza, az ÁFA arányosítást is figyelembe véve 27

28 E.4. A megújuló energia hasznosítás és a megújuló bázisú villamosenergia-termelés változása Megújuló energiaforrás Napenergia (villamos) Szélenergia Vízenergia Napenergia (termikus) Biomassza Biogáz Geotermikus energia Hőszivattyú : pellet : : Összesen: Fejleszté s előtt Fejleszté s után Változás növekedés:+ csökkenés: - Hasznosított/eltüzelt megújuló energia () Fejlesztés előtt Fejlesztés után Változás növekedés: + csökkenés: - Villamosenergia-termelés (kwh/év) E.5. Közvetett, nem projektszinten kimutatható/jelentkező energetikai változás tüzelőhőben Projektszinten kimutatott változás* Energiahordozók Vásárolt villamos energia** Értékesített villamos energia** Vásárolt hőenergia*** Értékesített hőenergia*** Összesen: * növekedés: +; csökkenés:- Mértékegység kwh/év kwh/év Mennyiség Közvetett változás tüzelőhőben* [] Hol jelentkezik? 28

29 **A közvetett változást a tüzelőhőben 10 MJ/kWh (0,01 GJ/kWh) fajlagos értékkel kell meghatározni, és: - vásárolt villamos energia esetén a fajlagos értéket pozitív, - értékesített villamos energia esetén a fajlagos értéket negatív előjellel kell figyelembe venni ***A közvetett változást a tüzelőhőben a Számítási útmutató a távhő fajlagos tüzelőanyag-felhasználásának és CO 2 kibocsátásának meghatározására alapján számított fajlagos értékkel kell meghatározni (lásd "Távhő_CO2_q" munkalap), és: - vásárolt hőenergia esetén a fajlagos értéket pozitív, - értékesített hőenergia esetén a fajlagos értéket negatív előjellel kell figyelembe venni E.6. Az energiahordozó-felhasználás eredő (nemzetgazdasági szintű) változása Energiahordozó Vásárolt villamos energia Értékesített villamos energia Földgáz Tüzelőolaj Szén Koksz Tüzifa PB gáz Vásárolt hőenergia Értékesített hőenergia Pellet Napenergia (napkollektor) Szilárd biomassza (pl. szalma) Biogáz Geotermikus energia hévíz földhő egyéb (pl. szennyvízhő) Projektszintű változás* Közvetett változás* Eredő (nemzetgazdasági szintű) változás a projekt révén* Összesen: * növekedés: +; csökkenés:- 29

30 E.7. A projektszintű éves költségek alakulása a fejlesztés megvalósítása esetén A B C D**** Tételek Korszerűsítés előtt/nélkül Korszerűsítés után Változás C=B-A Részará ny az összes ktsg változás ból Ft/év Ft/év Ft/év % a.) Energiahordozók költsége a/1.) Vásárolt energiahordozók költsége* a/2.) Értékesített energiahordozók árbevétele b.) Munkabér és közteher c.) Karbantartás** d.) költségek e.) Energiahordozó-váltás eredménye*** f.) Költségváltozás összesen (f=a+b+c+d+e) g.) Árbevétel nem energia értékesítéséből h.) Eredmény összesen: [h=g-f ] *Fosszilis tüzelőanyag-váltás esetén B/a.) az eredeti energiahordozó árával számolva **Pótlás, felújítás nélkül ***Fosszilis tüzelőanyag-váltás esetén a régi és az új energiahordozók árkülönbözetéből adódó változás itt számolandó el: ha ez a változás költségcsökkenés, akkor negatív, ha költségnövekedés, akkor pozitív előjellel kerül B/e.)-be ****Csak energia-hatékonysági fejlesztés esetén kell figyelembe venni! E.8. A károsanyag emissziók, illetve az ÜHG-kibocsátás változásának számszerű bemutatása Megnevezé s CO 2 ekv tényező Mértékegy ség Károsanyag emisszió változás* Mennyiség Projektszi Közvet ntű ett Eredő (nemzetgazd asági szintű) éves CO 2 ** 1 t/év 0 0 NO x 8 kg/év 0 0 N 2 O 300 kg/év 0 0 CH 4 30 kg/év 0 0 SO 2 kg/év 0 szilárd kg/év 0 ÜHGkibocsátás változás (CO 2 ekv )* Mennyiség t/év élettartam alatti összesen 0 t CO 2 ** 1 t 0 0 NO x 8 kg

31 N 2 O 300 kg 0 0 CH 4 30 kg 0 0 SO 2 kg 0 szilárd kg 0 összesen 0 * növekedés: +; csökkenés:- ** A CO 2 kibocsátás változását alapvetően a 213/2006. (X.27.) Kormányrendelettel összhangban, a rendeletben az egyes tüzelőanyagokra megadott fajlagos kibocsátási értékek (lásd CO2 kibocsátási tényezők munkalap) figyelembe vételével kell meghatározni, tekintettel az alábbiakra is: A villamos energia vételezés vagy -értékesítés változása a villamosenergiarendszerben eredményez közvetett változást a CO 2 kibocsátásban, amit az ún. rendszerszintű fajlagos értékkel (930 kg CO 2 /MWh) kell meghatározni, és: - vásárolt villamos energia esetén a fajlagos értéket pozitív, - értékesített villamos energia esetén a fajlagos értéket negatív előjellel kell figyelembe venni. Vásárolt hőenergia (pl. távhő) megtakarítása vagy hőértékesítés esetén a CO 2 kibocsátás változása közvetett, amit a (táv)hőtermelőnél bekövetkező közvetlen és/vagy rendszerszintű CO 2 kibocsátás változás határoz meg (fajlagos érték kiszámítását lásd "Távhő_CO2_q" munkalap) - vásárolt hőenergia esetén a fajlagos értéket pozitív, - értékesített hőenergia esetén a fajlagos értéket negatív előjellel kell figyelembe venni. A megújuló bázisú szilárd tüzelőanyag előállítása esetén nem a projektnél, hanem a közvetett -en, a tüzelőanyagot felhasználóknál kiváltott fosszilis energiahordozó-mix révén jelentkezik CO 2 kibocsátás-csökkenés, ami 61 kg CO 2 /GJ fajlagos értékkel határozandó meg az előállított tüzelőanyag energiatartalmának (tüzelőhőértékének) figyelembe vételével. Megújuló bázisú hőtermelés esetén a ténylegesen kiváltott tüzelőanyag, illetve új hőigény ellátása esetén annak kielégítésére reálisan figyelembe vehető tüzelőanyag elmaradó CO 2 kibocsátása a kibocsátás-csökkenés. Tájékoztató fajlagos kibocsátások Energiahordo zó m.e. NO x SO 2 szilárd szén 0,11-0,18 1,4-2,0 n.a. koksz 0,18-0,22 0,65 n.a. tüzelőolaj kg/gj 0,08-0,17 0,02-0,05 n.a. fűtőolaj 0,08 1,5 n.a. földgáz 0,07-0,08 0,008 n.a. villamos energia rendszer kg/mw h 0,6 0,4 0,02 31

32 A távhő (vásárolt hő) fajlagos tüzelőhőfelhasználásának és CO 2 kibocsátásának a meghatározása 1. táblázat: közvetlen távhőtermelés A termelt távhő fajlagos tüzelőhő-felhasználása és CO 2 -kibocsátása Tüzelőanyag Tüzelőanyag fajlagos CO 2 - kibocsátása Telepi hatásfok fajlagos tüzelőhőfelhasználása A termelt távhő fajlagos CO 2 - kibocsátása (kg/gj tü ) (%) (GJ tü /GJ term ) (kg/gj term ) Földgáz 56,1 89 1, Fűtőolaj 77,4 86 1, Feketeszén 94,6 82 1, Barnaszén 96,1 80 1, Lignit 113,2 80 1, Tüzifa 109,6 80 1, táblázat: kapcsolt távhőtermelés A termelt távhő fajlagos tüzelőhő-felhasználása és CO 2 -kibocsátása Hőtermelés jellege 100%-ban kapcsolt termelés Tüzelőanyag Szén Földgáz Technológia Ellennyomású Kombinált Gázmotor Gázmotor Ellennyomású ciklusú ( nagy ) ( kicsi ) Hőtermelés fajlagos tüzelőhőfelhasználása GJ tüa /GJ term 0,94 0,71 0,87 0,55 0,7 Termelt távhő fajlagos kg/gj term 89,3 39,6 48,9 30,6 40, CO 2 -kibocsátása Fajlagos CO2 kibocsátás számítása: a sárga hátterű cellában megadandó a közvetlen hőtermelés aránya az 1. táblázatból a tüzelőanyag szerint kiválasztandó a közvetlen hőtermelés fajlagos értéke a 2. táblázatból a tüzelőanyag és a technológia szerint kiválasztandó a kapcsolt hőtermelés fajlagos értéke az adott feltételekkel a távhő fajlagos CO 2 kibocsátása Fajlagos tüzelőhőfelhasználás számítása: a sárga hátterű cellában megadandó a közvetlen hőtermelés aránya az 1. táblázatból a tüzelőanyag szerint kiválasztandó a közvetlen hőtermelés fajlagos értéke a 2. táblázatból a tüzelőanyag és a technológia szerint kiválasztandó a kapcsolt hőtermelés fajlagos értéke az adott feltételekkel a távhő fajlagos tüzelőhőfelhasználása 32

33 33
