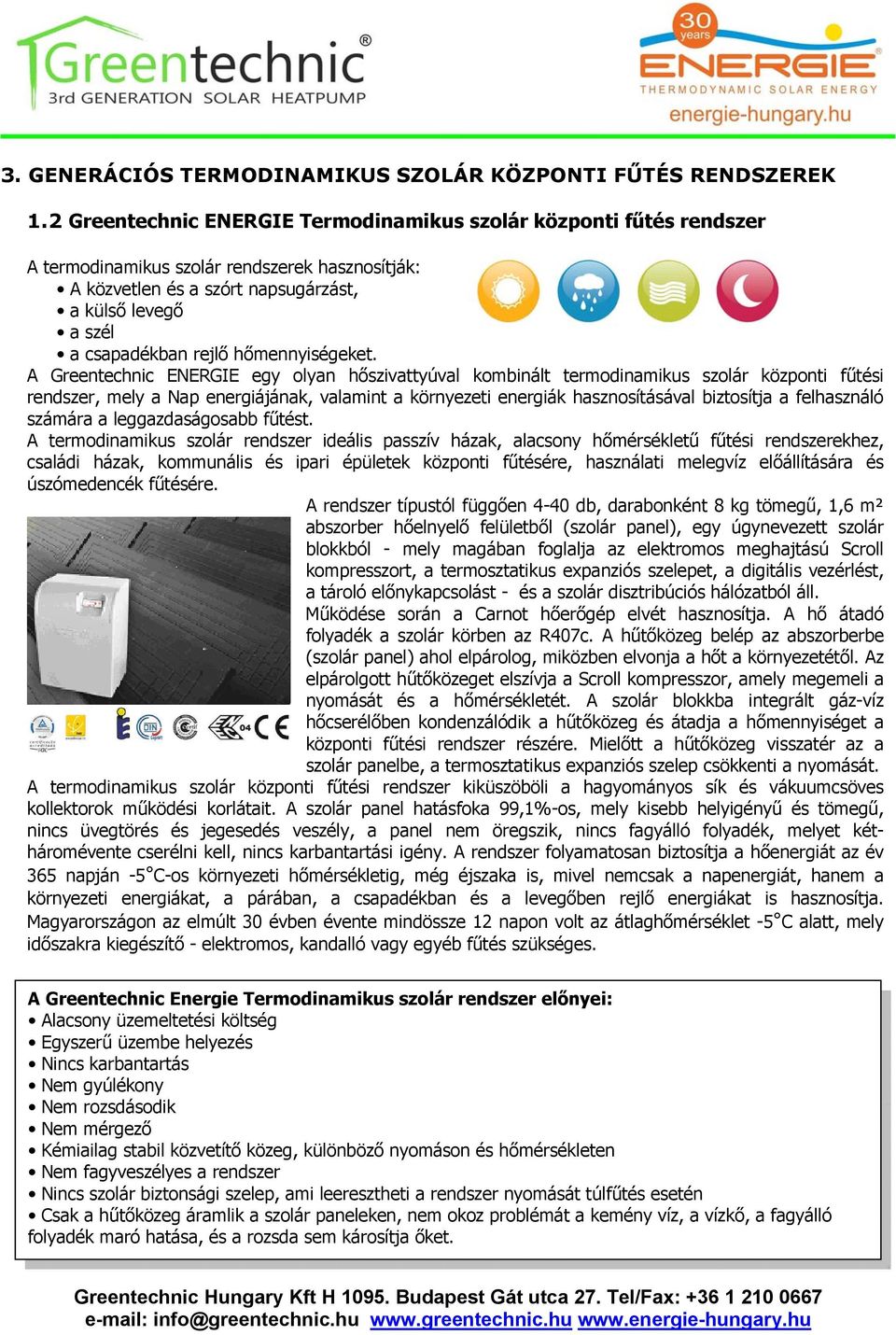

1 3. GENERÁCIÓS TERMODINAMIKUS SZOLÁR KÖZPONTI FŰTÉS RENDSZEREK 1.2 Greentechnic ENERGIE Termodinamikus szolár központi fűtés rendszer A termodinamikus szolár rendszerek hasznosítják: A közvetlen és a szórt napsugárzást, a külső levegő a szél a csapadékban rejlő hőmennyiségeket. A Greentechnic ENERGIE egy olyan hőszivattyúval kombinált termodinamikus szolár központi fűtési rendszer, mely a Nap energiájának, valamint a környezeti energiák hasznosításával biztosítja a felhasználó számára a leggazdaságosabb fűtést. A termodinamikus szolár rendszer ideális passzív házak, alacsony hőmérsékletű fűtési rendszerekhez, családi házak, kommunális és ipari épületek központi fűtésére, használati melegvíz előállítására és úszómedencék fűtésére. A rendszer típustól függően 4-40 db, darabonként 8 kg tömegű, 1,6 m² abszorber hőelnyelő felületből (szolár panel), egy úgynevezett szolár blokkból - mely magában foglalja az elektromos meghajtású Scroll kompresszort, a termosztatikus expanziós szelepet, a digitális vezérlést, a tároló előnykapcsolást - és a szolár disztribúciós hálózatból áll. Éjjel-nappal, télen-nyáron Működése során a Carnot hőerőgép elvét hasznosítja. A hő átadó folyadék a szolár körben az R407c. A hűtőközeg belép az abszorberbe (szolár panel) ahol elpárolog, miközben elvonja a hőt a környezetétől. Az elpárolgott hűtőközeget elszívja a Scroll kompresszor, amely megemeli a nyomását és a hőmérsékletét. A szolár blokkba integrált gáz-víz hőcserélőben kondenzálódik a hűtőközeg és átadja a hőmennyiséget a központi fűtési rendszer részére. Mielőtt a hűtőközeg visszatér az a szolár panelbe, a termosztatikus expanziós szelep csökkenti a nyomását. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1%-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet kétháromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 C-os környezeti hőmérsékletig, még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a párában, a csapadékban és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 C alatt, mely időszakra kiegészítő - elektromos, kandalló vagy egyéb fűtés szükséges. A Greentechnic Energie Termodinamikus szolár rendszer előnyei: Alacsony üzemeltetési költség Egyszerű üzembe helyezés Nincs karbantartás Nem gyúlékony Nem rozsdásodik Nem mérgező Kémiailag stabil közvetítő közeg, különböző nyomáson és hőmérsékleten Nem fagyveszélyes a rendszer Nincs szolár biztonsági szelep, ami leeresztheti a rendszer nyomását túlfűtés esetén Csak a hűtőközeg áramlik a szolár paneleken, nem okoz problémát a kemény víz, a vízkő, a fagyálló folyadék maró hatása, és a rozsda sem károsítja őket.

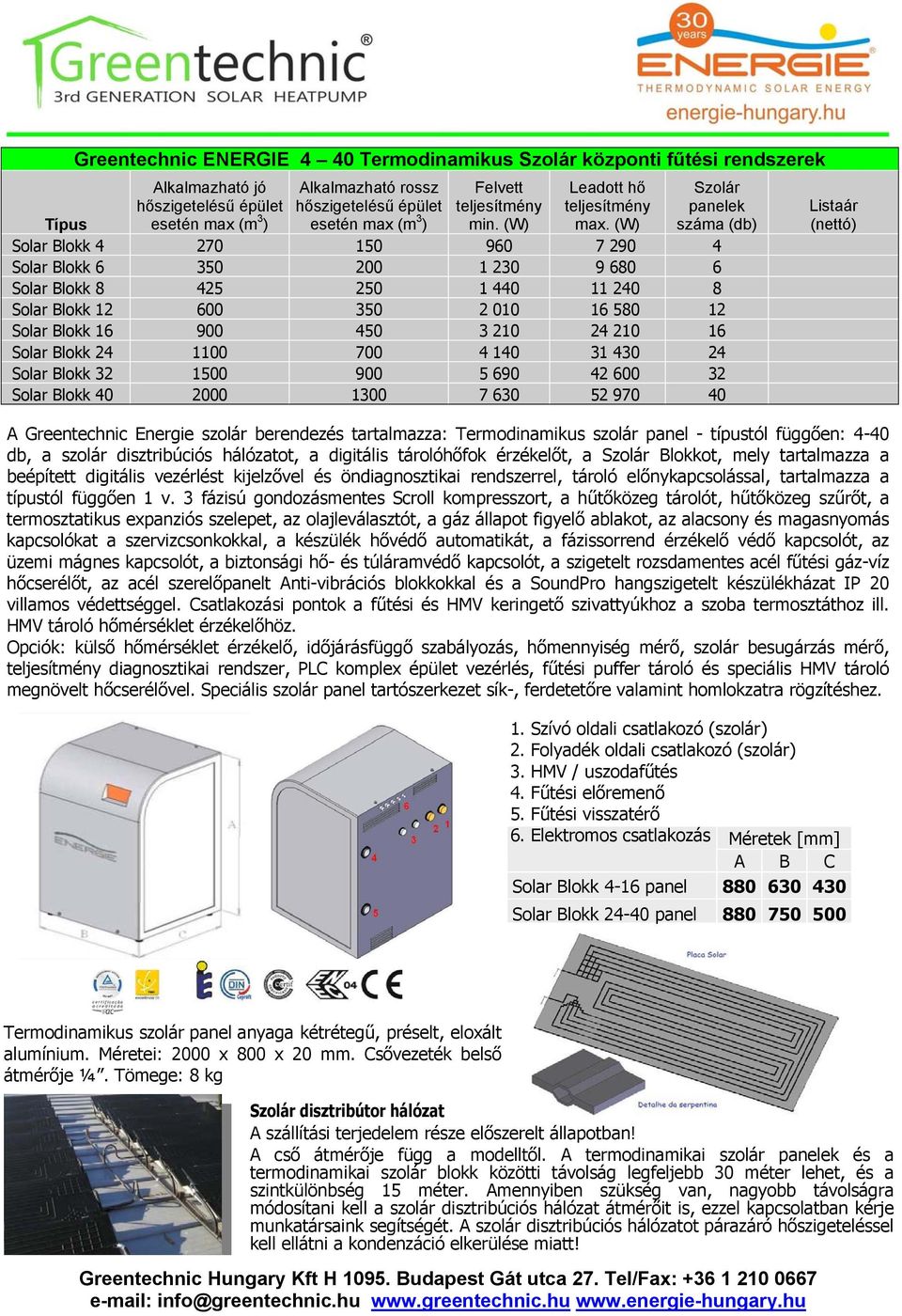

2 Greentechnic ENERGIE 4 40 Termodinamikus Szolár központi fűtési rendszerek Alkalmazható jó hőszigetelésű épület esetén max (m 3 ) Alkalmazható rossz hőszigetelésű épület esetén max (m 3 ) Felvett teljesítmény min. (W) Leadott hő teljesítmény max. (W) Szolár panelek száma (db) Típus Solar Blokk Solar Blokk Solar Blokk Solar Blokk Solar Blokk Solar Blokk Solar Blokk Solar Blokk Listaár (nettó) A Greentechnic Energie szolár berendezés tartalmazza: Termodinamikus szolár panel - típustól függően: 4-40 db, a szolár disztribúciós hálózatot, a digitális tárolóhőfok érzékelőt, a Szolár Blokkot, mely tartalmazza a beépített digitális vezérlést kijelzővel és öndiagnosztikai rendszerrel, tároló előnykapcsolással, tartalmazza a típustól függően 1 v. 3 fázisú gondozásmentes Scroll kompresszort, a hűtőközeg tárolót, hűtőközeg szűrőt, a termosztatikus expanziós szelepet, az olajleválasztót, a gáz állapot figyelő ablakot, az alacsony és magasnyomás kapcsolókat a szervizcsonkokkal, a készülék hővédő automatikát, a fázissorrend érzékelő védő kapcsolót, az üzemi mágnes kapcsolót, a biztonsági hő- és túláramvédő kapcsolót, a szigetelt rozsdamentes acél fűtési gáz-víz hőcserélőt, az acél szerelőpanelt Anti-vibrációs blokkokkal és a SoundPro hangszigetelt készülékházat IP 20 villamos védettséggel. Csatlakozási pontok a fűtési és HMV keringető szivattyúkhoz a szoba termosztáthoz ill. HMV tároló hőmérséklet érzékelőhöz. Opciók: külső hőmérséklet érzékelő, időjárásfüggő szabályozás, hőmennyiség mérő, szolár besugárzás mérő, teljesítmény diagnosztikai rendszer, PLC komplex épület vezérlés, fűtési puffer tároló és speciális HMV tároló megnövelt hőcserélővel. Speciális szolár panel tartószerkezet sík-, ferdetetőre valamint homlokzatra rögzítéshez. 1. Szívó oldali csatlakozó (szolár) 2. Folyadék oldali csatlakozó (szolár) 3. HMV / uszodafűtés 4. Fűtési előremenő 5. Fűtési visszatérő 6. Elektromos csatlakozás Méretek [mm] A B C Solar Blokk 4-16 panel Solar Blokk panel Termodinamikus szolár panel anyaga kétrétegű, préselt, eloxált alumínium. Méretei: 2000 x 800 x 20 mm. Csővezeték belső átmérője ¼. Tömege: 8 kg Szolár disztribútor hálózat A szállítási terjedelem része előszerelt állapotban! A cső átmérője függ a modelltől. A termodinamikai szolár panelek és a termodinamikai szolár blokk közötti távolság legfeljebb 30 méter lehet, és a szintkülönbség 15 méter. Amennyiben szükség van, nagyobb távolságra módosítani kell a szolár disztribúciós hálózat átmérőit is, ezzel kapcsolatban kérje munkatársaink segítségét. A szolár disztribúciós hálózatot párazáró hőszigeteléssel kell ellátni a kondenzáció elkerülése miatt!

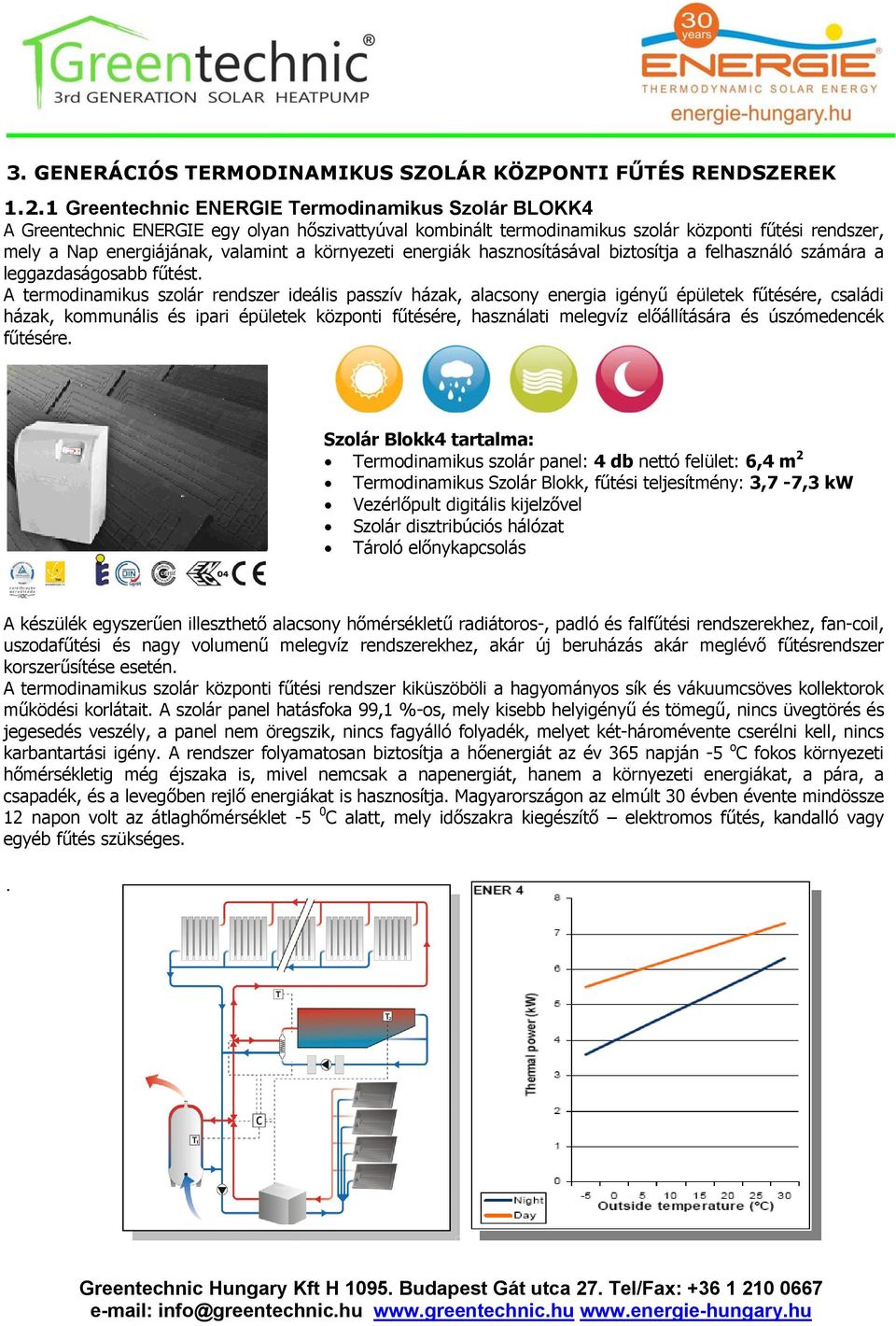

3 3. GENERÁCIÓS TERMODINAMIKUS SZOLÁR KÖZPONTI FŰTÉS RENDSZEREK Greentechnic ENERGIE Termodinamikus Szolár BLOKK4 A Greentechnic ENERGIE egy olyan hőszivattyúval kombinált termodinamikus szolár központi fűtési rendszer, mely a Nap energiájának, valamint a környezeti energiák hasznosításával biztosítja a felhasználó számára a leggazdaságosabb fűtést. A termodinamikus szolár rendszer ideális passzív házak, alacsony energia igényű épületek fűtésére, családi házak, kommunális és ipari épületek központi fűtésére, használati melegvíz előállítására és úszómedencék fűtésére.. Szolár Blokk4 tartalma: Termodinamikus szolár panel: 4 db nettó felület: 6,4 m 2 Termodinamikus Szolár Blokk, fűtési teljesítmény: 3,7-7,3 kw Vezérlőpult digitális kijelzővel Szolár disztribúciós hálózat Tároló előnykapcsolás A készülék egyszerűen illeszthető alacsony hőmérsékletű radiátoros-, padló és falfűtési rendszerekhez, fan-coil, uszodafűtési és nagy volumenű melegvíz rendszerekhez, akár új beruházás akár meglévő fűtésrendszer korszerűsítése esetén. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1 %-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet két-háromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 o C fokos környezeti hőmérsékletig még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a pára, a csapadék, és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 0 C alatt, mely időszakra kiegészítő elektromos fűtés, kandalló vagy egyéb fűtés szükséges..

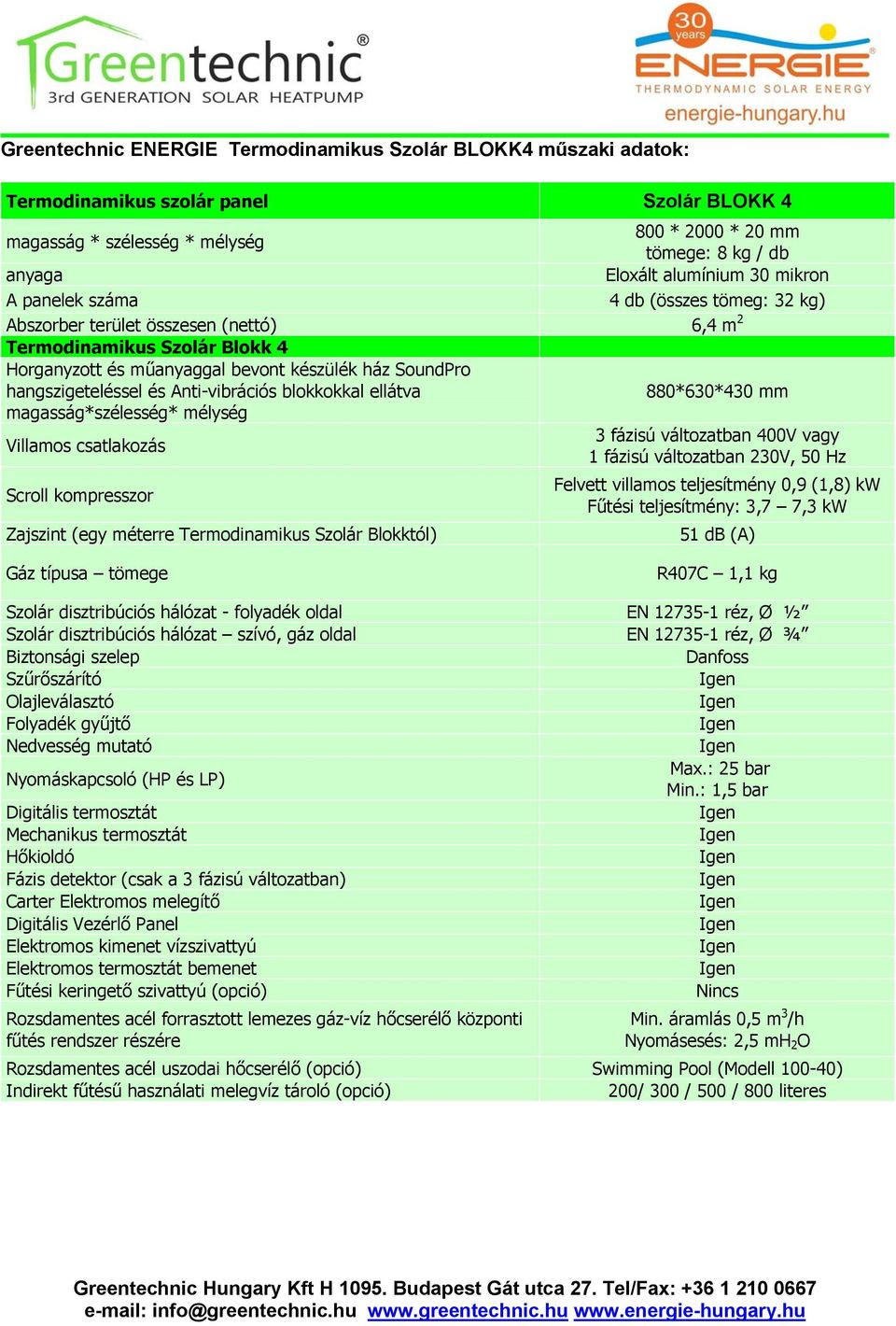

4 Greentechnic ENERGIE Termodinamikus Szolár BLOKK4 műszaki adatok: Termodinamikus szolár panel Szolár BLOKK 4 magasság * szélesség * mélység 800 * 2000 * 20 mm tömege: 8 kg / db Eloxált alumínium 30 mikron 4 db (összes tömeg: 32 kg) anyaga A panelek száma Abszorber terület összesen (nettó) 6,4 m 2 Termodinamikus Szolár Blokk 4 Horganyzott és műanyaggal bevont készülék ház SoundPro hangszigeteléssel és Anti-vibrációs blokkokkal ellátva magasság*szélesség* mélység Villamos csatlakozás Scroll kompresszor Zajszint (egy méterre Termodinamikus Szolár Blokktól) 880*630*430 mm 3 fázisú változatban 400V vagy 1 fázisú változatban 230V, 50 Hz Felvett villamos teljesítmény 0,9 (1,8) kw Fűtési teljesítmény: 3,7 7,3 kw 51 db (A) Gáz típusa tömege R407C 1,1 kg Szolár disztribúciós hálózat - folyadék oldal EN réz, Ø ½ Szolár disztribúciós hálózat szívó, gáz oldal EN réz, Ø ¾ Biztonsági szelep Danfoss Szűrőszárító Olajleválasztó Folyadék gyűjtő Nedvesség mutató Nyomáskapcsoló (HP és LP) Max.: 25 bar Min.: 1,5 bar Digitális termosztát Mechanikus termosztát Hőkioldó Fázis detektor (csak a 3 fázisú változatban) Carter Elektromos melegítő Digitális Vezérlő Panel Elektromos kimenet vízszivattyú Elektromos termosztát bemenet Fűtési keringető szivattyú (opció) Nincs Rozsdamentes acél forrasztott lemezes gáz-víz hőcserélő központi fűtés rendszer részére Min. áramlás 0,5 m 3 /h Nyomásesés: 2,5 mh 2 O Rozsdamentes acél uszodai hőcserélő (opció) Swimming Pool (Modell ) Indirekt fűtésű használati melegvíz tároló (opció) 200/ 300 / 500 / 800 literes

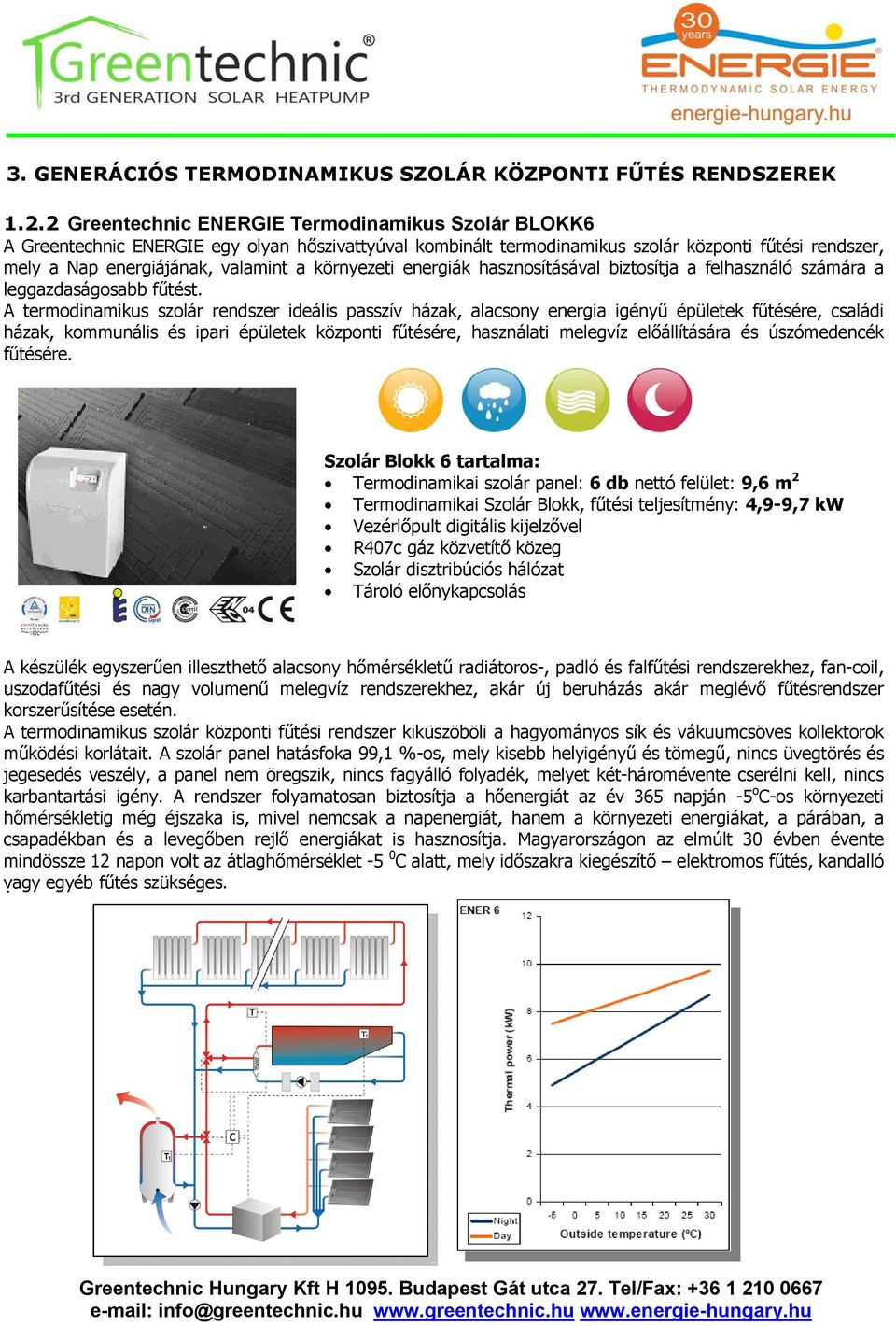

5 3. GENERÁCIÓS TERMODINAMIKUS SZOLÁR KÖZPONTI FŰTÉS RENDSZEREK Greentechnic ENERGIE Termodinamikus Szolár BLOKK6 A Greentechnic ENERGIE egy olyan hőszivattyúval kombinált termodinamikus szolár központi fűtési rendszer, mely a Nap energiájának, valamint a környezeti energiák hasznosításával biztosítja a felhasználó számára a leggazdaságosabb fűtést. A termodinamikus szolár rendszer ideális passzív házak, alacsony energia igényű épületek fűtésére, családi házak, kommunális és ipari épületek központi fűtésére, használati melegvíz előállítására és úszómedencék fűtésére. Szolár Blokk 6 tartalma: Termodinamikai szolár panel: 6 db nettó felület: 9,6 m 2 Termodinamikai Szolár Blokk, fűtési teljesítmény: 4,9-9,7 kw Vezérlőpult digitális kijelzővel R407c gáz közvetítő közeg Szolár disztribúciós hálózat Tároló előnykapcsolás A készülék egyszerűen illeszthető alacsony hőmérsékletű radiátoros-, padló és falfűtési rendszerekhez, fan-coil, uszodafűtési és nagy volumenű melegvíz rendszerekhez, akár új beruházás akár meglévő fűtésrendszer korszerűsítése esetén. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1 %-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet két-háromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 o C-os környezeti hőmérsékletig még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a párában, a csapadékban és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 0 C alatt, mely időszakra kiegészítő elektromos fűtés, kandalló vagy. egyéb fűtés szükséges.

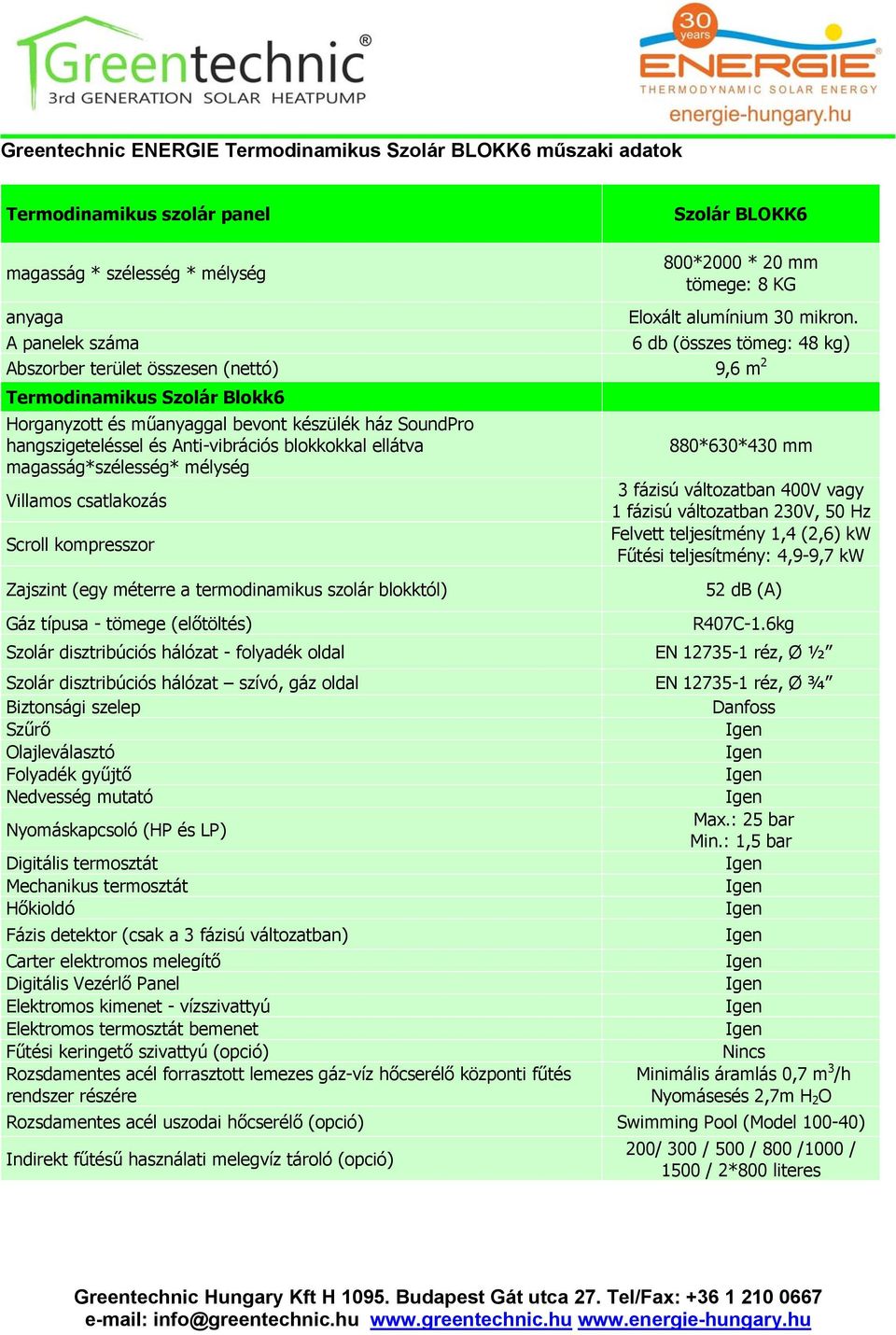

6 Greentechnic ENERGIE Termodinamikus Szolár BLOKK6 műszaki adatok Termodinamikus szolár panel Szolár BLOKK6 magasság * szélesség * mélység 800*2000 * 20 mm tömege: 8 KG anyaga Eloxált alumínium 30 mikron. A panelek száma 6 db (összes tömeg: 48 kg) Abszorber terület összesen (nettó) 9,6 m 2 Termodinamikus Szolár Blokk6 Horganyzott és műanyaggal bevont készülék ház SoundPro hangszigeteléssel és Anti-vibrációs blokkokkal ellátva magasság*szélesség* mélység Villamos csatlakozás Scroll kompresszor Zajszint (egy méterre a termodinamikus szolár blokktól) Gáz típusa - tömege (előtöltés) 880*630*430 mm 3 fázisú változatban 400V vagy 1 fázisú változatban 230V, 50 Hz Felvett teljesítmény 1,4 (2,6) kw Fűtési teljesítmény: 4,9-9,7 kw 52 db (A) R407C-1.6kg Szolár disztribúciós hálózat - folyadék oldal EN réz, Ø ½ Szolár disztribúciós hálózat szívó, gáz oldal EN réz, Ø ¾ Biztonsági szelep Danfoss Szűrő Olajleválasztó Folyadék gyűjtő Nedvesség mutató Nyomáskapcsoló (HP és LP) Max.: 25 bar Min.: 1,5 bar Digitális termosztát Mechanikus termosztát Hőkioldó Fázis detektor (csak a 3 fázisú változatban) Carter elektromos melegítő Digitális Vezérlő Panel Elektromos kimenet - vízszivattyú Elektromos termosztát bemenet Fűtési keringető szivattyú (opció) Rozsdamentes acél forrasztott lemezes gáz-víz hőcserélő központi fűtés rendszer részére Nincs Minimális áramlás 0,7 m 3 /h Nyomásesés 2,7m H 2 O Rozsdamentes acél uszodai hőcserélő (opció) Swimming Pool (Model ) Indirekt fűtésű használati melegvíz tároló (opció) 200/ 300 / 500 / 800 /1000 / 1500 / 2*800 literes

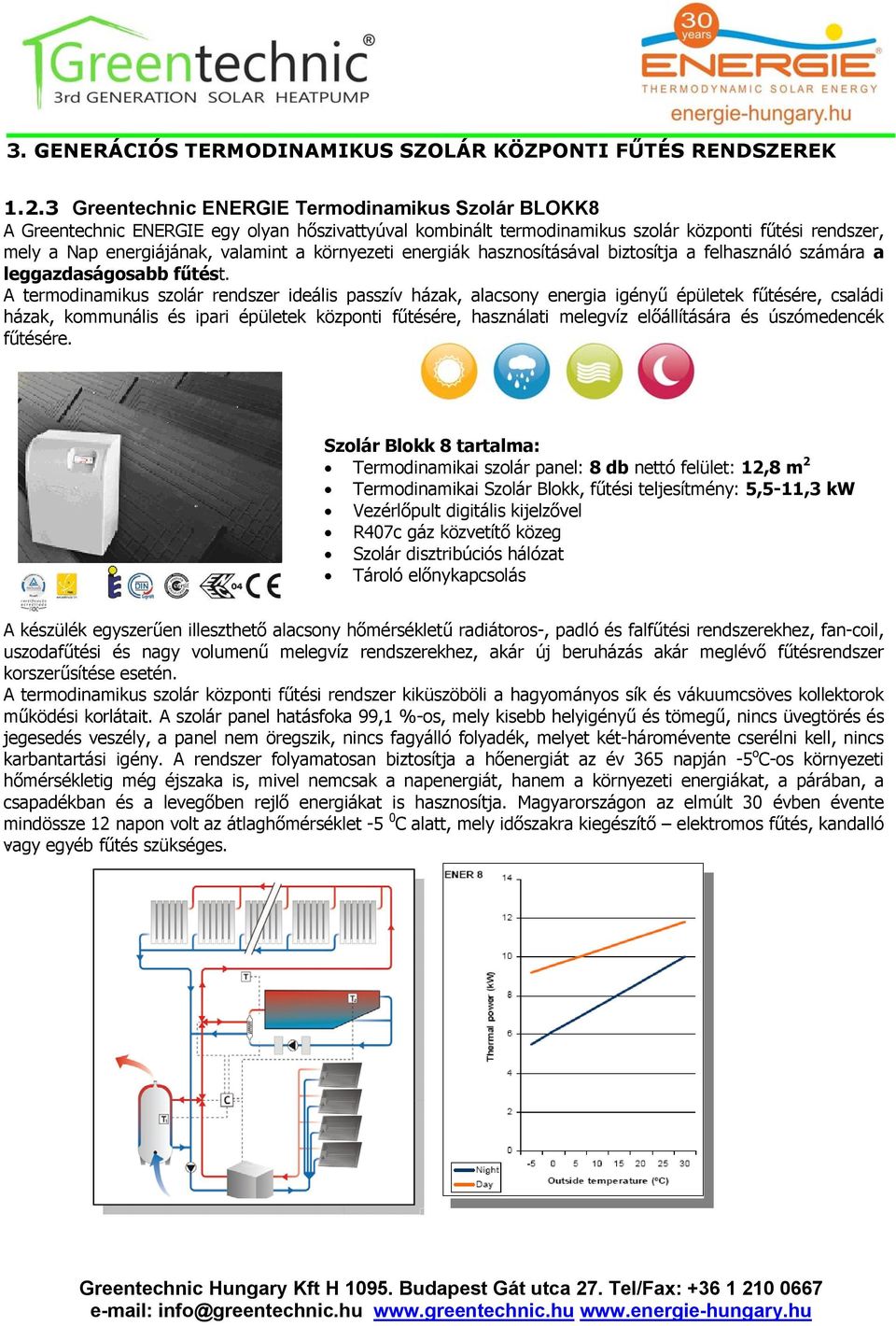

7 3. GENERÁCIÓS TERMODINAMIKUS SZOLÁR KÖZPONTI FŰTÉS RENDSZEREK Greentechnic ENERGIE Termodinamikus Szolár BLOKK8 A Greentechnic ENERGIE egy olyan hőszivattyúval kombinált termodinamikus szolár központi fűtési rendszer, mely a Nap energiájának, valamint a környezeti energiák hasznosításával biztosítja a felhasználó számára a leggazdaságosabb fűtést. A termodinamikus szolár rendszer ideális passzív házak, alacsony energia igényű épületek fűtésére, családi házak, kommunális és ipari épületek központi fűtésére, használati melegvíz előállítására és úszómedencék fűtésére. Szolár Blokk 8 tartalma: Termodinamikai szolár panel: 8 db nettó felület: 12,8 m 2 Termodinamikai Szolár Blokk, fűtési teljesítmény: 5,5-11,3 kw Vezérlőpult digitális kijelzővel R407c gáz közvetítő közeg Szolár disztribúciós hálózat Tároló előnykapcsolás A készülék egyszerűen illeszthető alacsony hőmérsékletű radiátoros-, padló és falfűtési rendszerekhez, fan-coil, uszodafűtési és nagy volumenű melegvíz rendszerekhez, akár új beruházás akár meglévő fűtésrendszer korszerűsítése esetén. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1 %-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet két-háromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 o C-os környezeti hőmérsékletig még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a párában, a csapadékban és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 0 C alatt, mely időszakra kiegészítő elektromos fűtés, kandalló vagy. egyéb fűtés szükséges.

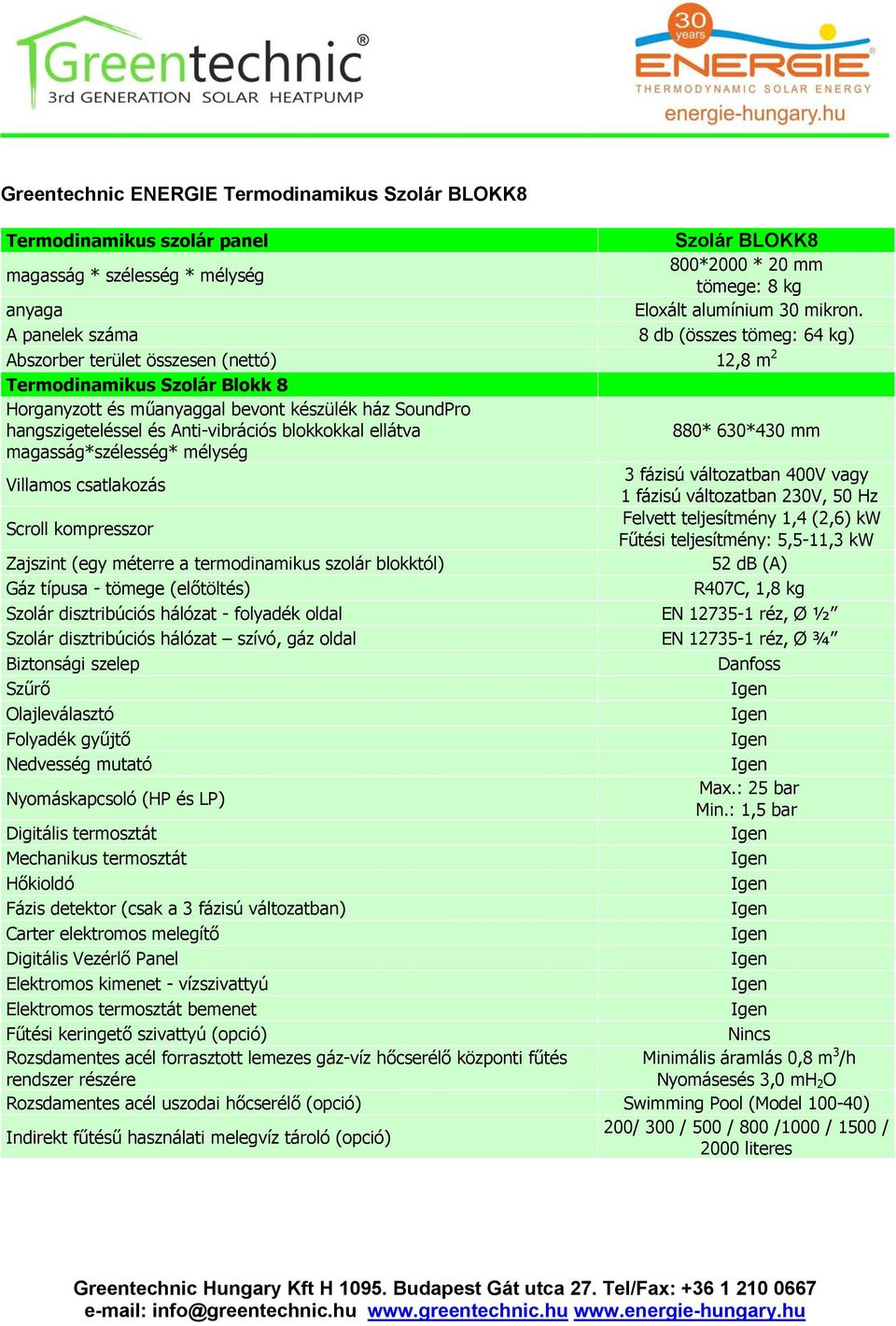

8 Greentechnic ENERGIE Termodinamikus Szolár BLOKK8 Termodinamikus szolár panel Szolár BLOKK8 magasság * szélesség * mélység 800*2000 * 20 mm tömege: 8 kg anyaga Eloxált alumínium 30 mikron. A panelek száma 8 db (összes tömeg: 64 kg) Abszorber terület összesen (nettó) 12,8 m 2 Termodinamikus Szolár Blokk 8 Horganyzott és műanyaggal bevont készülék ház SoundPro hangszigeteléssel és Anti-vibrációs blokkokkal ellátva 880* 630*430 mm magasság*szélesség* mélység Villamos csatlakozás 3 fázisú változatban 400V vagy 1 fázisú változatban 230V, 50 Hz Scroll kompresszor Felvett teljesítmény 1,4 (2,6) kw Fűtési teljesítmény: 5,5-11,3 kw Zajszint (egy méterre a termodinamikus szolár blokktól) 52 db (A) Gáz típusa - tömege (előtöltés) R407C, 1,8 kg Szolár disztribúciós hálózat - folyadék oldal EN réz, Ø ½ Szolár disztribúciós hálózat szívó, gáz oldal EN réz, Ø ¾ Biztonsági szelep Danfoss Szűrő Olajleválasztó Folyadék gyűjtő Nedvesség mutató Nyomáskapcsoló (HP és LP) Max.: 25 bar Min.: 1,5 bar Digitális termosztát Mechanikus termosztát Hőkioldó Fázis detektor (csak a 3 fázisú változatban) Carter elektromos melegítő Digitális Vezérlő Panel Elektromos kimenet - vízszivattyú Elektromos termosztát bemenet Fűtési keringető szivattyú (opció) Nincs Rozsdamentes acél forrasztott lemezes gáz-víz hőcserélő központi fűtés rendszer részére Minimális áramlás 0,8 m 3 /h Nyomásesés 3,0 mh 2 O Rozsdamentes acél uszodai hőcserélő (opció) Swimming Pool (Model ) Indirekt fűtésű használati melegvíz tároló (opció) 200/ 300 / 500 / 800 /1000 / 1500 / 2000 literes

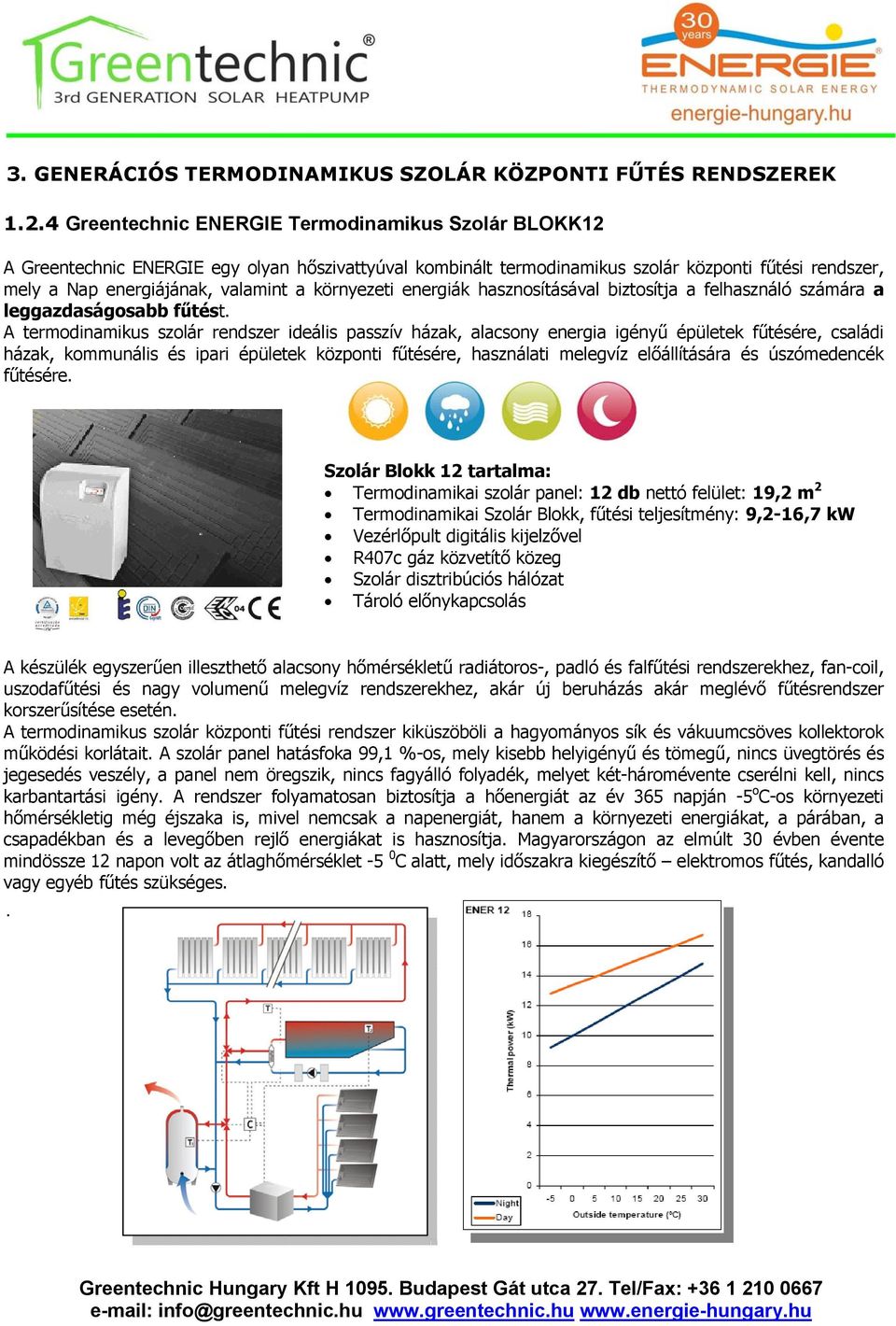

9 3. GENERÁCIÓS TERMODINAMIKUS SZOLÁR KÖZPONTI FŰTÉS RENDSZEREK Greentechnic ENERGIE Termodinamikus Szolár BLOKK12 A Greentechnic ENERGIE egy olyan hőszivattyúval kombinált termodinamikus szolár központi fűtési rendszer, mely a Nap energiájának, valamint a környezeti energiák hasznosításával biztosítja a felhasználó számára a leggazdaságosabb fűtést. A termodinamikus szolár rendszer ideális passzív házak, alacsony energia igényű épületek fűtésére, családi házak, kommunális és ipari épületek központi fűtésére, használati melegvíz előállítására és úszómedencék fűtésére. Szolár Blokk 12 tartalma: Termodinamikai szolár panel: 12 db nettó felület: 19,2 m 2 Termodinamikai Szolár Blokk, fűtési teljesítmény: 9,2-16,7 kw Vezérlőpult digitális kijelzővel R407c gáz közvetítő közeg Szolár disztribúciós hálózat Tároló előnykapcsolás A készülék egyszerűen illeszthető alacsony hőmérsékletű radiátoros-, padló és falfűtési rendszerekhez, fan-coil, uszodafűtési és nagy volumenű melegvíz rendszerekhez, akár új beruházás akár meglévő fűtésrendszer korszerűsítése esetén. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1 %-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet két-háromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 o C-os környezeti hőmérsékletig még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a párában, a csapadékban és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 0 C alatt, mely időszakra kiegészítő elektromos fűtés, kandalló vagy egyéb fűtés szükséges..

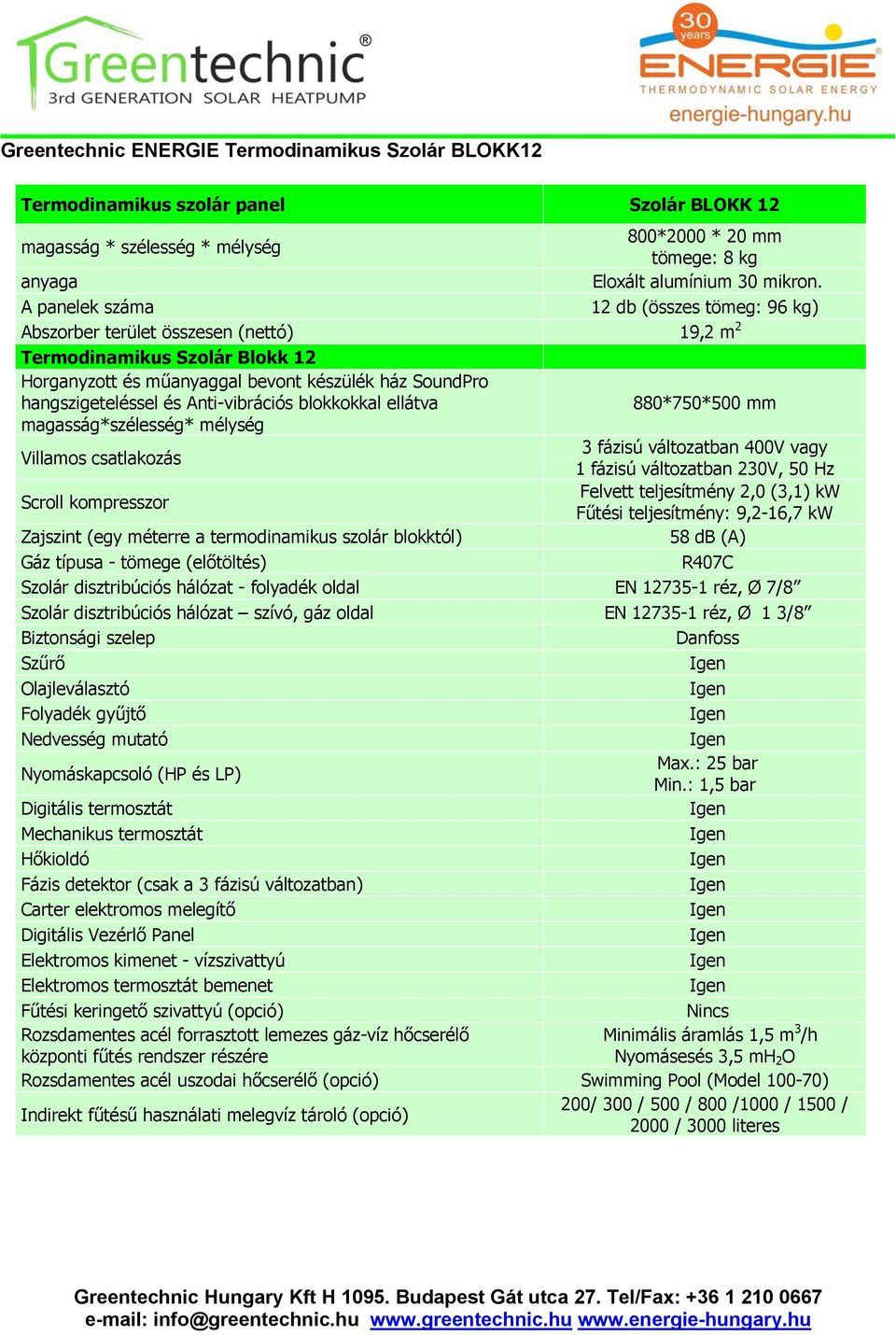

10 Greentechnic ENERGIE Termodinamikus Szolár BLOKK12 Termodinamikus szolár panel Szolár BLOKK 12 magasság * szélesség * mélység 800*2000 * 20 mm tömege: 8 kg anyaga Eloxált alumínium 30 mikron. A panelek száma 12 db (összes tömeg: 96 kg) Abszorber terület összesen (nettó) 19,2 m 2 Termodinamikus Szolár Blokk 12 Horganyzott és műanyaggal bevont készülék ház SoundPro hangszigeteléssel és Anti-vibrációs blokkokkal ellátva 880*750*500 mm magasság*szélesség* mélység Villamos csatlakozás 3 fázisú változatban 400V vagy 1 fázisú változatban 230V, 50 Hz Scroll kompresszor Felvett teljesítmény 2,0 (3,1) kw Fűtési teljesítmény: 9,2-16,7 kw Zajszint (egy méterre a termodinamikus szolár blokktól) 58 db (A) Gáz típusa - tömege (előtöltés) R407C Szolár disztribúciós hálózat - folyadék oldal EN réz, Ø 7/8 Szolár disztribúciós hálózat szívó, gáz oldal EN réz, Ø 1 3/8 Biztonsági szelep Danfoss Szűrő Olajleválasztó Folyadék gyűjtő Nedvesség mutató Nyomáskapcsoló (HP és LP) Max.: 25 bar Min.: 1,5 bar Digitális termosztát Mechanikus termosztát Hőkioldó Fázis detektor (csak a 3 fázisú változatban) Carter elektromos melegítő Digitális Vezérlő Panel Elektromos kimenet - vízszivattyú Elektromos termosztát bemenet Fűtési keringető szivattyú (opció) Nincs Rozsdamentes acél forrasztott lemezes gáz-víz hőcserélő központi fűtés rendszer részére Minimális áramlás 1,5 m 3 /h Nyomásesés 3,5 mh 2 O Rozsdamentes acél uszodai hőcserélő (opció) Swimming Pool (Model ) Indirekt fűtésű használati melegvíz tároló (opció) 200/ 300 / 500 / 800 /1000 / 1500 / 2000 / 3000 literes

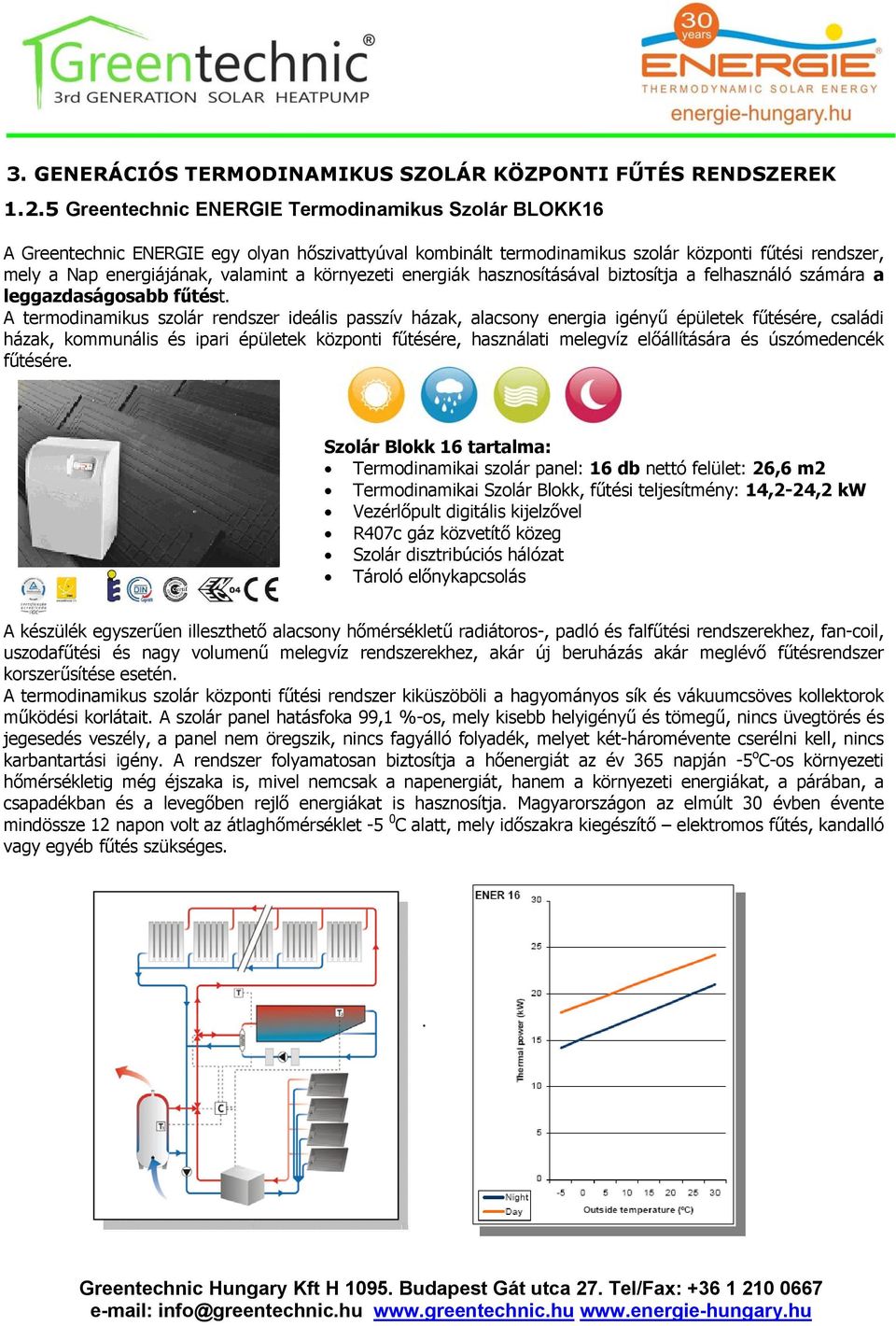

11 3. GENERÁCIÓS TERMODINAMIKUS SZOLÁR KÖZPONTI FŰTÉS RENDSZEREK Greentechnic ENERGIE Termodinamikus Szolár BLOKK16 A Greentechnic ENERGIE egy olyan hőszivattyúval kombinált termodinamikus szolár központi fűtési rendszer, mely a Nap energiájának, valamint a környezeti energiák hasznosításával biztosítja a felhasználó számára a leggazdaságosabb fűtést. A termodinamikus szolár rendszer ideális passzív házak, alacsony energia igényű épületek fűtésére, családi házak, kommunális és ipari épületek központi fűtésére, használati melegvíz előállítására és úszómedencék fűtésére. Szolár Blokk 16 tartalma: Termodinamikai szolár panel: 16 db nettó felület: 26,6 m2 Termodinamikai Szolár Blokk, fűtési teljesítmény: 14,2-24,2 kw Vezérlőpult digitális kijelzővel R407c gáz közvetítő közeg Szolár disztribúciós hálózat Tároló előnykapcsolás A készülék egyszerűen illeszthető alacsony hőmérsékletű radiátoros-, padló és falfűtési rendszerekhez, fan-coil, uszodafűtési és nagy volumenű melegvíz rendszerekhez, akár új beruházás akár meglévő fűtésrendszer korszerűsítése esetén. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1 %-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet két-háromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 o C-os környezeti hőmérsékletig még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a párában, a csapadékban és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 0 C alatt, mely időszakra kiegészítő elektromos fűtés, kandalló vagy egyéb fűtés szükséges..

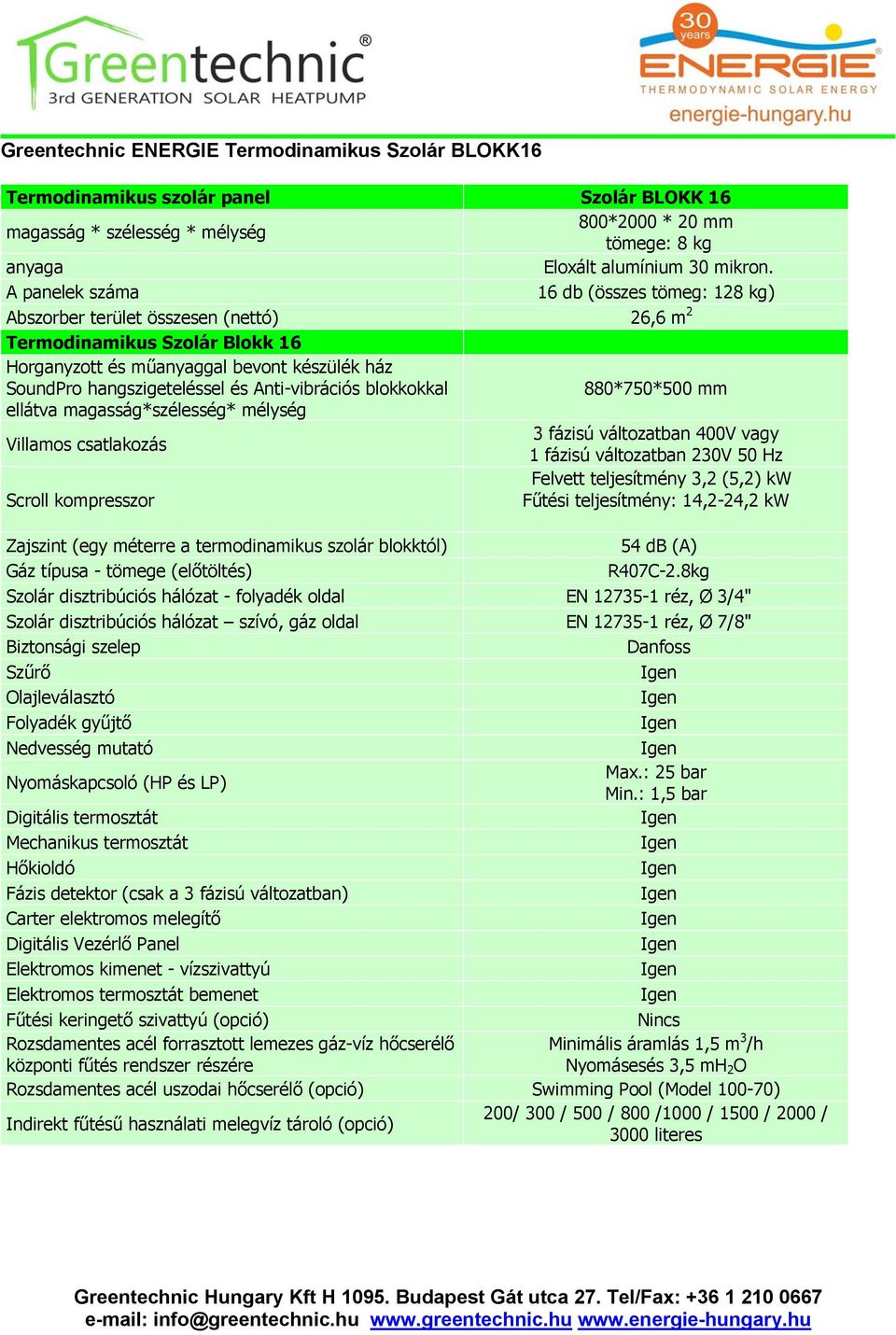

12 Greentechnic ENERGIE Termodinamikus Szolár BLOKK16 Termodinamikus szolár panel Szolár BLOKK 16 magasság * szélesség * mélység 800*2000 * 20 mm tömege: 8 kg anyaga Eloxált alumínium 30 mikron. A panelek száma 16 db (összes tömeg: 128 kg) Abszorber terület összesen (nettó) 26,6 m 2 Termodinamikus Szolár Blokk 16 Horganyzott és műanyaggal bevont készülék ház SoundPro hangszigeteléssel és Anti-vibrációs blokkokkal 880*750*500 mm ellátva magasság*szélesség* mélység Villamos csatlakozás 3 fázisú változatban 400V vagy 1 fázisú változatban 230V 50 Hz Felvett teljesítmény 3,2 (5,2) kw Scroll kompresszor Fűtési teljesítmény: 14,2-24,2 kw Zajszint (egy méterre a termodinamikus szolár blokktól) 54 db (A) Gáz típusa - tömege (előtöltés) R407C-2.8kg Szolár disztribúciós hálózat - folyadék oldal EN réz, Ø 3/4" Szolár disztribúciós hálózat szívó, gáz oldal EN réz, Ø 7/8" Biztonsági szelep Danfoss Szűrő Olajleválasztó Folyadék gyűjtő Nedvesség mutató Nyomáskapcsoló (HP és LP) Max.: 25 bar Min.: 1,5 bar Digitális termosztát Mechanikus termosztát Hőkioldó Fázis detektor (csak a 3 fázisú változatban) Carter elektromos melegítő Digitális Vezérlő Panel Elektromos kimenet - vízszivattyú Elektromos termosztát bemenet Fűtési keringető szivattyú (opció) Nincs Rozsdamentes acél forrasztott lemezes gáz-víz hőcserélő központi fűtés rendszer részére Minimális áramlás 1,5 m 3 /h Nyomásesés 3,5 mh 2 O Rozsdamentes acél uszodai hőcserélő (opció) Swimming Pool (Model ) Indirekt fűtésű használati melegvíz tároló (opció) 200/ 300 / 500 / 800 /1000 / 1500 / 2000 / 3000 literes

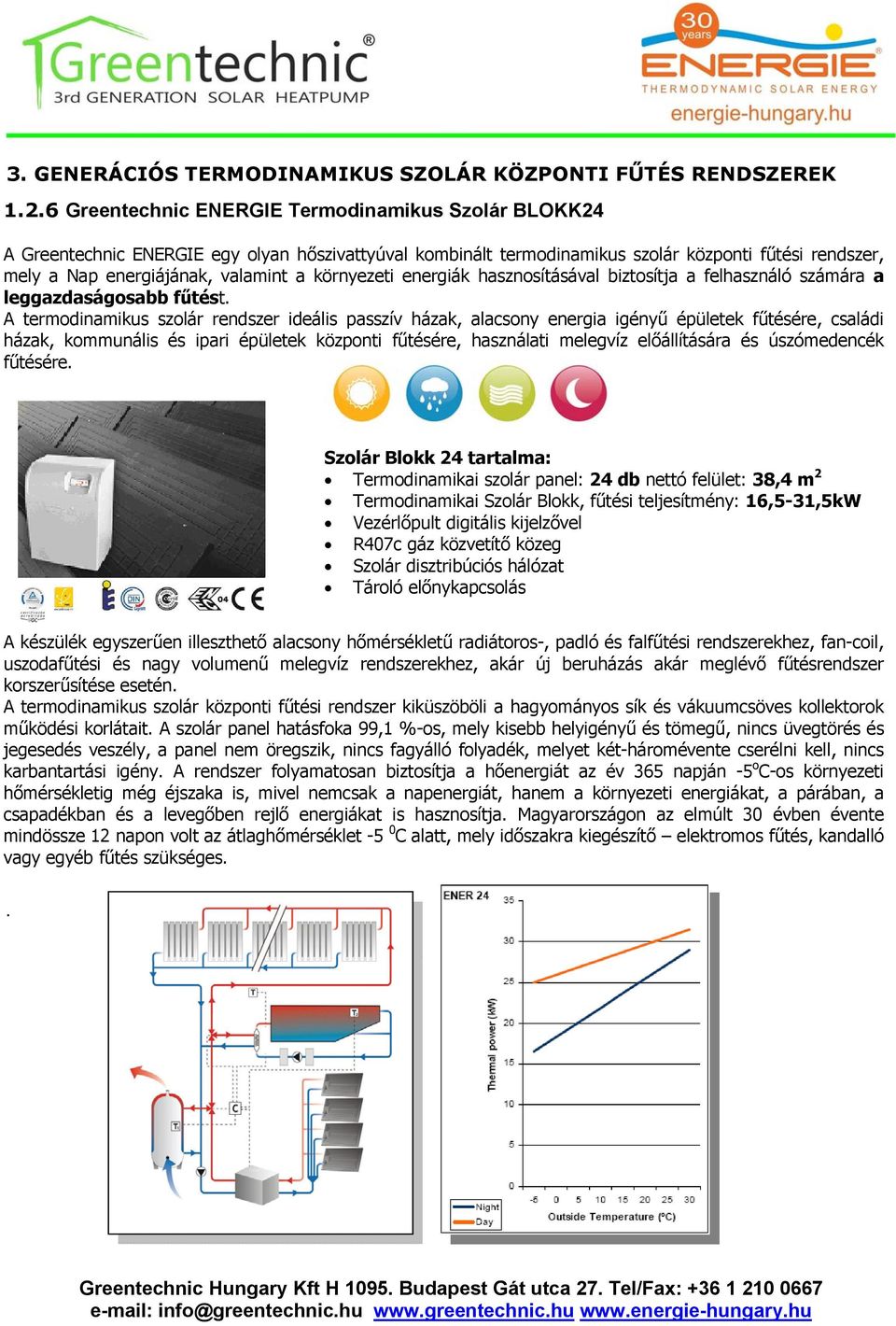

13 3. GENERÁCIÓS TERMODINAMIKUS SZOLÁR KÖZPONTI FŰTÉS RENDSZEREK Greentechnic ENERGIE Termodinamikus Szolár BLOKK24 A Greentechnic ENERGIE egy olyan hőszivattyúval kombinált termodinamikus szolár központi fűtési rendszer, mely a Nap energiájának, valamint a környezeti energiák hasznosításával biztosítja a felhasználó számára a leggazdaságosabb fűtést. A termodinamikus szolár rendszer ideális passzív házak, alacsony energia igényű épületek fűtésére, családi házak, kommunális és ipari épületek központi fűtésére, használati melegvíz előállítására és úszómedencék fűtésére. Szolár Blokk 24 tartalma: Termodinamikai szolár panel: 24 db nettó felület: 38,4 m 2 Termodinamikai Szolár Blokk, fűtési teljesítmény: 16,5-31,5kW Vezérlőpult digitális kijelzővel R407c gáz közvetítő közeg Szolár disztribúciós hálózat Tároló előnykapcsolás A készülék egyszerűen illeszthető alacsony hőmérsékletű radiátoros-, padló és falfűtési rendszerekhez, fan-coil, uszodafűtési és nagy volumenű melegvíz rendszerekhez, akár új beruházás akár meglévő fűtésrendszer korszerűsítése esetén. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1 %-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet két-háromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 o C-os környezeti hőmérsékletig még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a párában, a csapadékban és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 0 C alatt, mely időszakra kiegészítő elektromos fűtés, kandalló vagy egyéb fűtés szükséges..

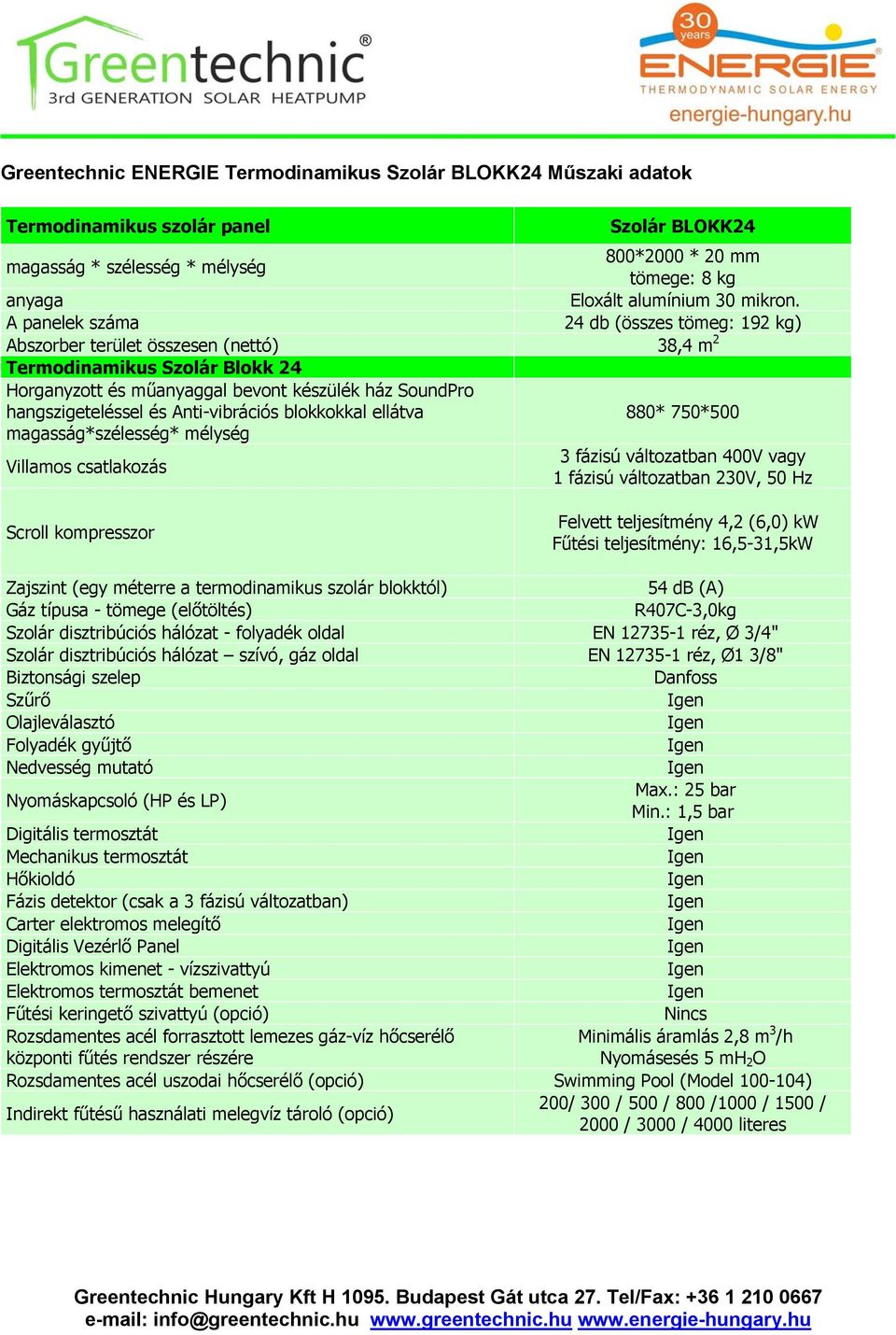

14 Greentechnic ENERGIE Termodinamikus Szolár BLOKK24 Műszaki adatok Termodinamikus szolár panel magasság * szélesség * mélység Szolár BLOKK24 800*2000 * 20 mm tömege: 8 kg Eloxált alumínium 30 mikron. 24 db (összes tömeg: 192 kg) anyaga A panelek száma Abszorber terület összesen (nettó) 38,4 m 2 Termodinamikus Szolár Blokk 24 Horganyzott és műanyaggal bevont készülék ház SoundPro hangszigeteléssel és Anti-vibrációs blokkokkal ellátva magasság*szélesség* mélység Villamos csatlakozás 880* 750*500 3 fázisú változatban 400V vagy 1 fázisú változatban 230V, 50 Hz Scroll kompresszor Felvett teljesítmény 4,2 (6,0) kw Fűtési teljesítmény: 16,5-31,5kW Zajszint (egy méterre a termodinamikus szolár blokktól) 54 db (A) Gáz típusa - tömege (előtöltés) R407C-3,0kg Szolár disztribúciós hálózat - folyadék oldal EN réz, Ø 3/4" Szolár disztribúciós hálózat szívó, gáz oldal EN réz, Ø1 3/8" Biztonsági szelep Danfoss Szűrő Olajleválasztó Folyadék gyűjtő Nedvesség mutató Nyomáskapcsoló (HP és LP) Max.: 25 bar Min.: 1,5 bar Digitális termosztát Mechanikus termosztát Hőkioldó Fázis detektor (csak a 3 fázisú változatban) Carter elektromos melegítő Digitális Vezérlő Panel Elektromos kimenet - vízszivattyú Elektromos termosztát bemenet Fűtési keringető szivattyú (opció) Nincs Rozsdamentes acél forrasztott lemezes gáz-víz hőcserélő központi fűtés rendszer részére Minimális áramlás 2,8 m 3 /h Nyomásesés 5 mh 2 O Rozsdamentes acél uszodai hőcserélő (opció) Swimming Pool (Model ) Indirekt fűtésű használati melegvíz tároló (opció) 200/ 300 / 500 / 800 /1000 / 1500 / 2000 / 3000 / 4000 literes

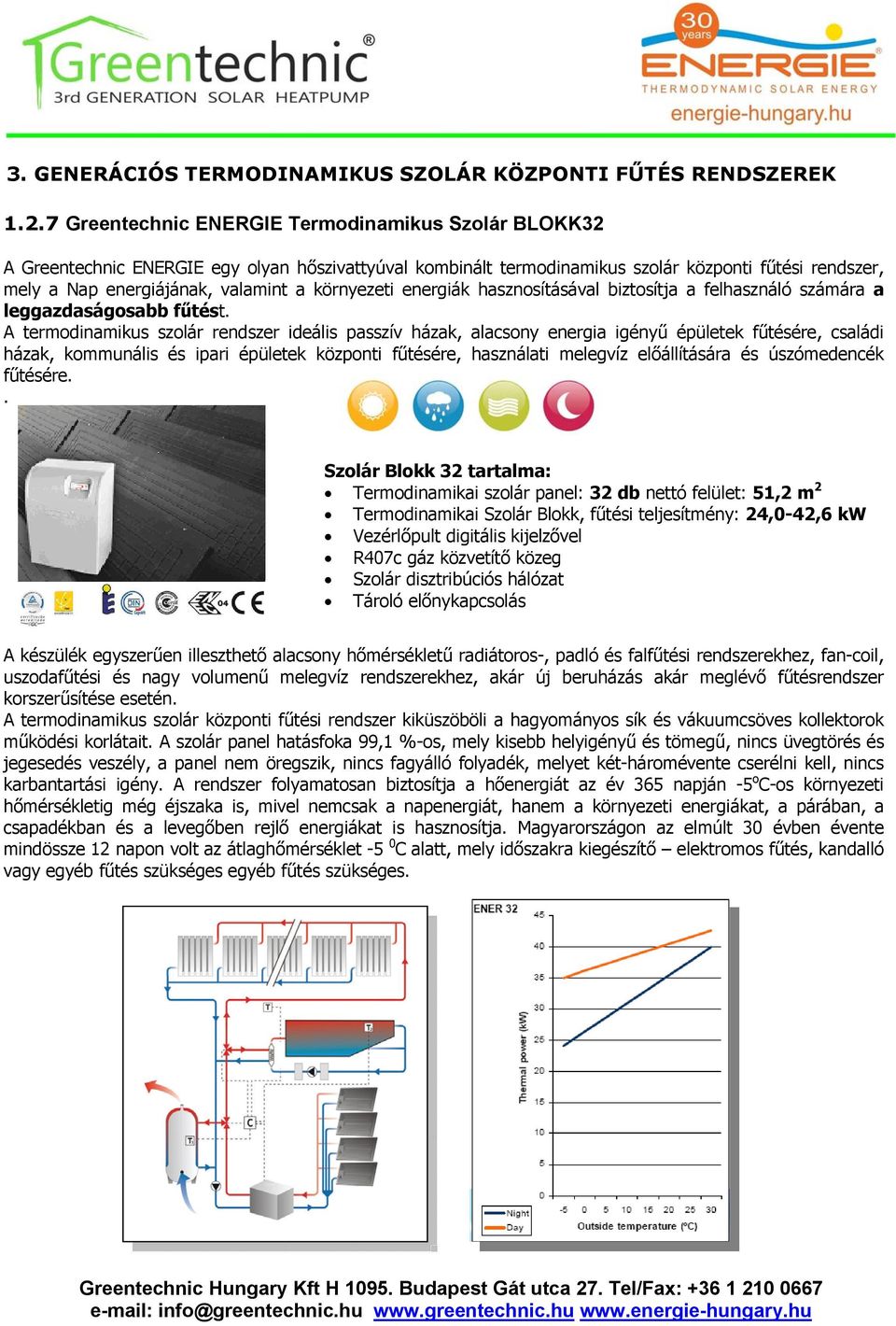

15 3. GENERÁCIÓS TERMODINAMIKUS SZOLÁR KÖZPONTI FŰTÉS RENDSZEREK Greentechnic ENERGIE Termodinamikus Szolár BLOKK32 A Greentechnic ENERGIE egy olyan hőszivattyúval kombinált termodinamikus szolár központi fűtési rendszer, mely a Nap energiájának, valamint a környezeti energiák hasznosításával biztosítja a felhasználó számára a leggazdaságosabb fűtést. A termodinamikus szolár rendszer ideális passzív házak, alacsony energia igényű épületek fűtésére, családi házak, kommunális és ipari épületek központi fűtésére, használati melegvíz előállítására és úszómedencék fűtésére.. Szolár Blokk 32 tartalma: Termodinamikai szolár panel: 32 db nettó felület: 51,2 m 2 Termodinamikai Szolár Blokk, fűtési teljesítmény: 24,0-42,6 kw Vezérlőpult digitális kijelzővel R407c gáz közvetítő közeg Szolár disztribúciós hálózat Tároló előnykapcsolás A készülék egyszerűen illeszthető alacsony hőmérsékletű radiátoros-, padló és falfűtési rendszerekhez, fan-coil, uszodafűtési és nagy volumenű melegvíz rendszerekhez, akár új beruházás akár meglévő fűtésrendszer korszerűsítése esetén. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1 %-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet két-háromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 o C-os környezeti hőmérsékletig még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a párában, a csapadékban és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 0 C alatt, mely időszakra kiegészítő elektromos fűtés, kandalló vagy egyéb fűtés szükséges egyéb fűtés szükséges.

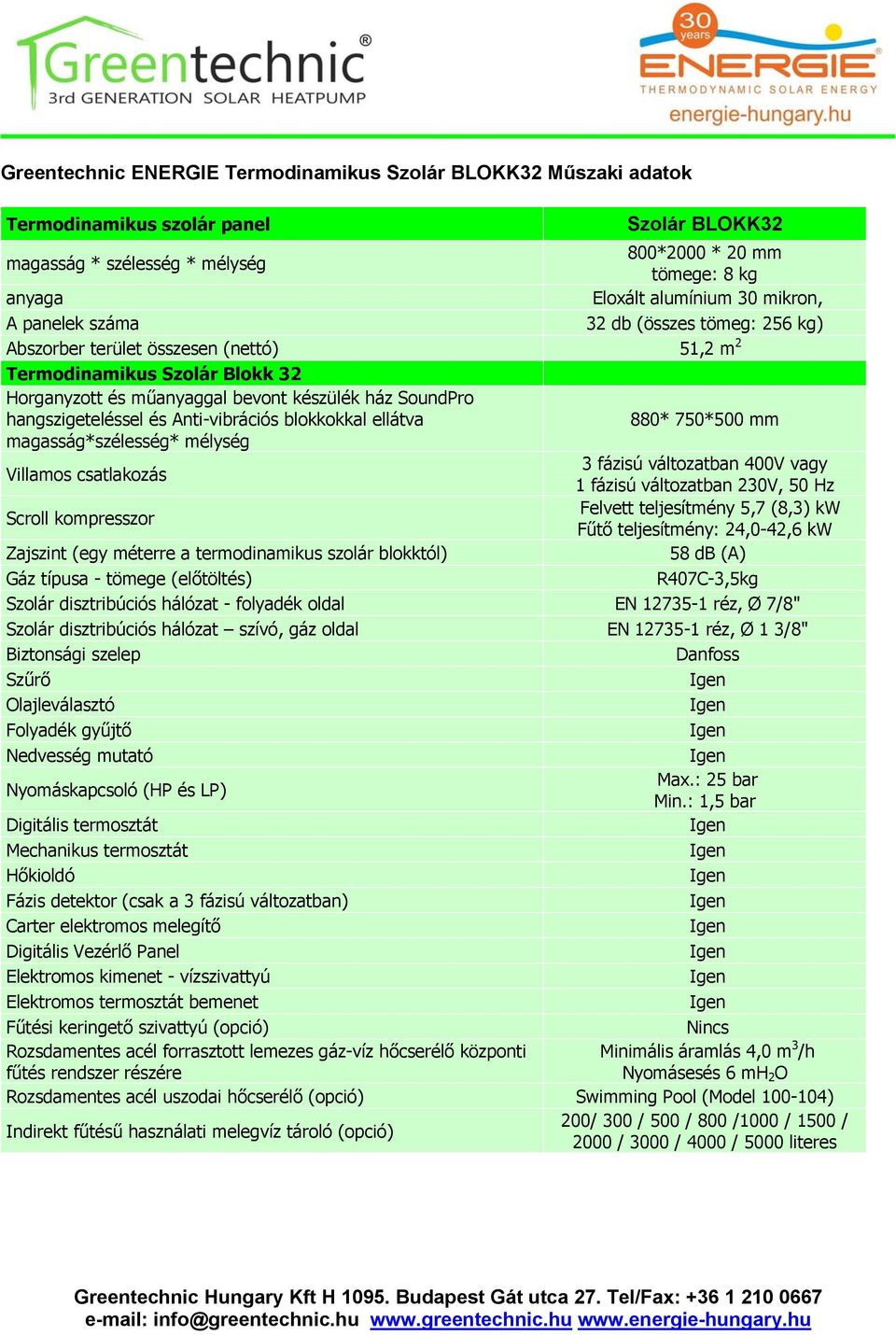

16 Greentechnic ENERGIE Termodinamikus Szolár BLOKK32 Műszaki adatok Termodinamikus szolár panel Szolár BLOKK32 magasság * szélesség * mélység 800*2000 * 20 mm tömege: 8 kg anyaga Eloxált alumínium 30 mikron, A panelek száma 32 db (összes tömeg: 256 kg) Abszorber terület összesen (nettó) 51,2 m 2 Termodinamikus Szolár Blokk 32 Horganyzott és műanyaggal bevont készülék ház SoundPro hangszigeteléssel és Anti-vibrációs blokkokkal ellátva 880* 750*500 mm magasság*szélesség* mélység Villamos csatlakozás 3 fázisú változatban 400V vagy 1 fázisú változatban 230V, 50 Hz Scroll kompresszor Felvett teljesítmény 5,7 (8,3) kw Fűtő teljesítmény: 24,0-42,6 kw Zajszint (egy méterre a termodinamikus szolár blokktól) 58 db (A) Gáz típusa - tömege (előtöltés) R407C-3,5kg Szolár disztribúciós hálózat - folyadék oldal EN réz, Ø 7/8" Szolár disztribúciós hálózat szívó, gáz oldal EN réz, Ø 1 3/8" Biztonsági szelep Danfoss Szűrő Olajleválasztó Folyadék gyűjtő Nedvesség mutató Nyomáskapcsoló (HP és LP) Max.: 25 bar Min.: 1,5 bar Digitális termosztát Mechanikus termosztát Hőkioldó Fázis detektor (csak a 3 fázisú változatban) Carter elektromos melegítő Digitális Vezérlő Panel Elektromos kimenet - vízszivattyú Elektromos termosztát bemenet Fűtési keringető szivattyú (opció) Nincs Rozsdamentes acél forrasztott lemezes gáz-víz hőcserélő központi fűtés rendszer részére Minimális áramlás 4,0 m 3 /h Nyomásesés 6 mh 2 O Rozsdamentes acél uszodai hőcserélő (opció) Swimming Pool (Model ) Indirekt fűtésű használati melegvíz tároló (opció) 200/ 300 / 500 / 800 /1000 / 1500 / 2000 / 3000 / 4000 / 5000 literes

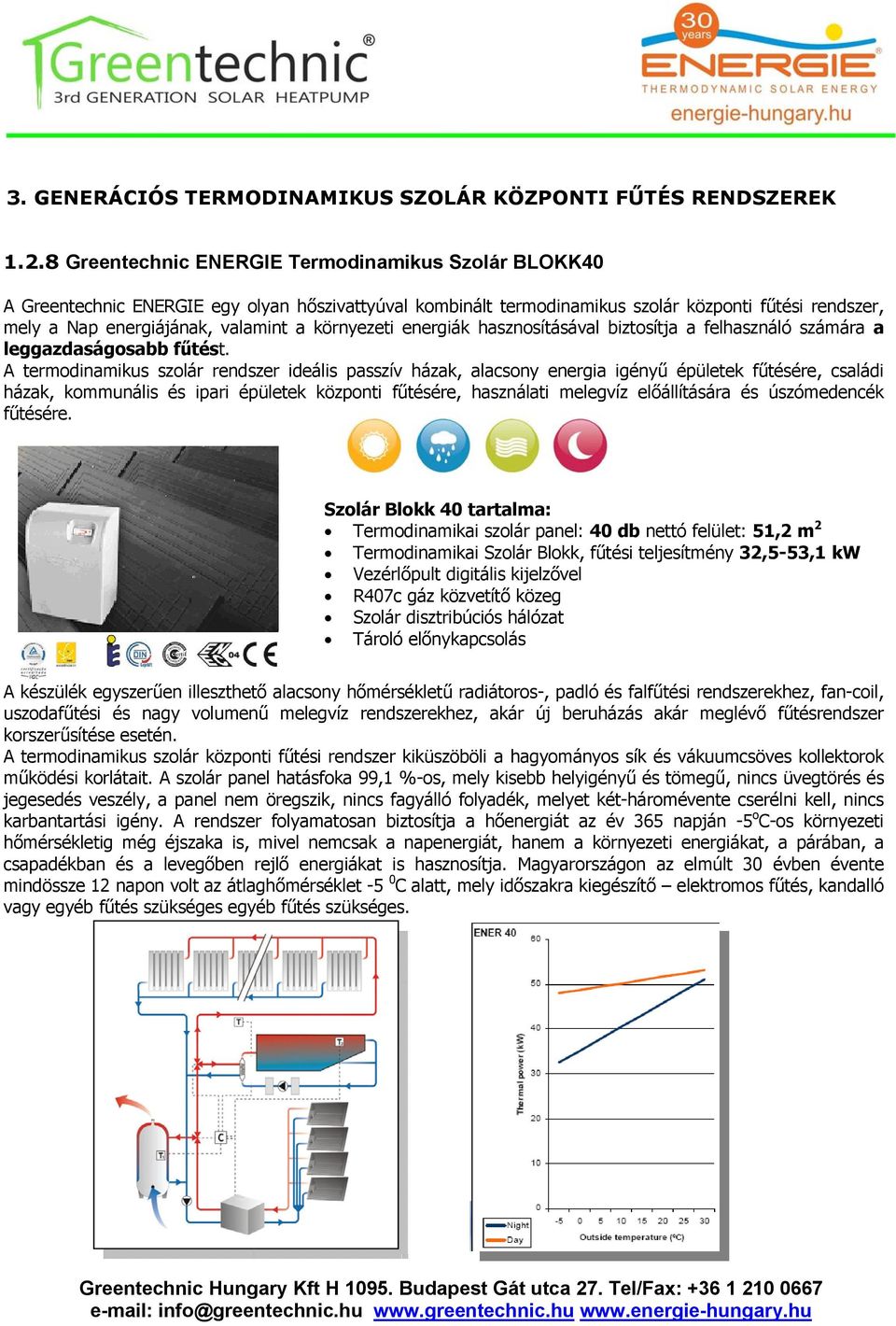

17 3. GENERÁCIÓS TERMODINAMIKUS SZOLÁR KÖZPONTI FŰTÉS RENDSZEREK Greentechnic ENERGIE Termodinamikus Szolár BLOKK40 A Greentechnic ENERGIE egy olyan hőszivattyúval kombinált termodinamikus szolár központi fűtési rendszer, mely a Nap energiájának, valamint a környezeti energiák hasznosításával biztosítja a felhasználó számára a leggazdaságosabb fűtést. A termodinamikus szolár rendszer ideális passzív házak, alacsony energia igényű épületek fűtésére, családi házak, kommunális és ipari épületek központi fűtésére, használati melegvíz előállítására és úszómedencék fűtésére. Szolár Blokk 40 tartalma: Termodinamikai szolár panel: 40 db nettó felület: 51,2 m 2 Termodinamikai Szolár Blokk, fűtési teljesítmény 32,5-53,1 kw Vezérlőpult digitális kijelzővel R407c gáz közvetítő közeg Szolár disztribúciós hálózat Tároló előnykapcsolás A készülék egyszerűen illeszthető alacsony hőmérsékletű radiátoros-, padló és falfűtési rendszerekhez, fan-coil, uszodafűtési és nagy volumenű melegvíz rendszerekhez, akár új beruházás akár meglévő fűtésrendszer korszerűsítése esetén. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1 %-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet két-háromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 o C-os környezeti hőmérsékletig még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a párában, a csapadékban és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 0 C alatt, mely időszakra kiegészítő elektromos fűtés, kandalló vagy egyéb fűtés szükséges egyéb fűtés szükséges.

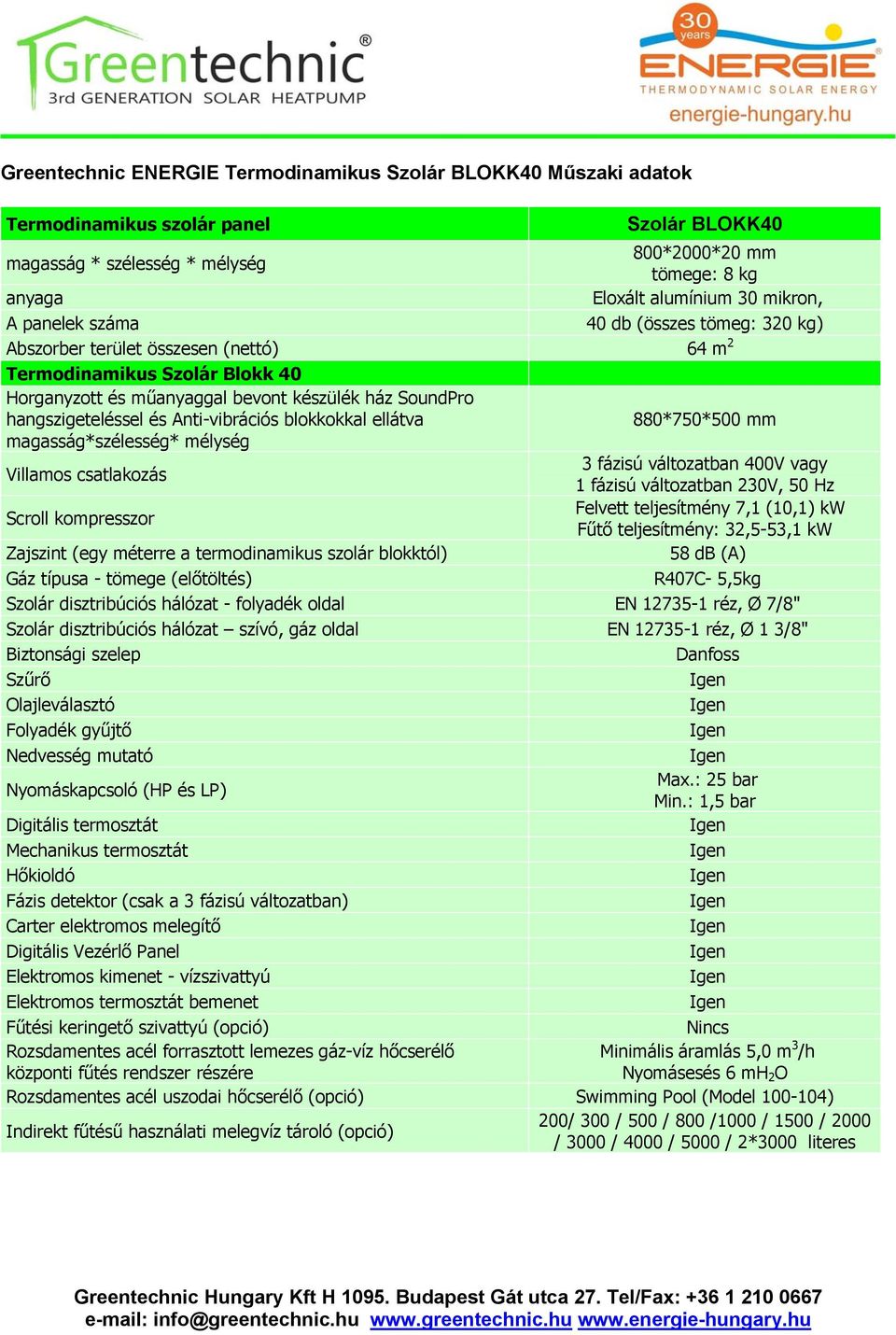

18 Greentechnic ENERGIE Termodinamikus Szolár BLOKK40 Műszaki adatok Termodinamikus szolár panel Szolár BLOKK40 magasság * szélesség * mélység 800*2000*20 mm tömege: 8 kg anyaga Eloxált alumínium 30 mikron, A panelek száma 40 db (összes tömeg: 320 kg) Abszorber terület összesen (nettó) 64 m 2 Termodinamikus Szolár Blokk 40 Horganyzott és műanyaggal bevont készülék ház SoundPro hangszigeteléssel és Anti-vibrációs blokkokkal ellátva 880*750*500 mm magasság*szélesség* mélység Villamos csatlakozás 3 fázisú változatban 400V vagy 1 fázisú változatban 230V, 50 Hz Scroll kompresszor Felvett teljesítmény 7,1 (10,1) kw Fűtő teljesítmény: 32,5-53,1 kw Zajszint (egy méterre a termodinamikus szolár blokktól) 58 db (A) Gáz típusa - tömege (előtöltés) R407C- 5,5kg Szolár disztribúciós hálózat - folyadék oldal EN réz, Ø 7/8" Szolár disztribúciós hálózat szívó, gáz oldal EN réz, Ø 1 3/8" Biztonsági szelep Danfoss Szűrő Olajleválasztó Folyadék gyűjtő Nedvesség mutató Nyomáskapcsoló (HP és LP) Max.: 25 bar Min.: 1,5 bar Digitális termosztát Mechanikus termosztát Hőkioldó Fázis detektor (csak a 3 fázisú változatban) Carter elektromos melegítő Digitális Vezérlő Panel Elektromos kimenet - vízszivattyú Elektromos termosztát bemenet Fűtési keringető szivattyú (opció) Nincs Rozsdamentes acél forrasztott lemezes gáz-víz hőcserélő központi fűtés rendszer részére Minimális áramlás 5,0 m 3 /h Nyomásesés 6 mh 2 O Rozsdamentes acél uszodai hőcserélő (opció) Swimming Pool (Model ) Indirekt fűtésű használati melegvíz tároló (opció) 200/ 300 / 500 / 800 /1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 2*3000 literes
