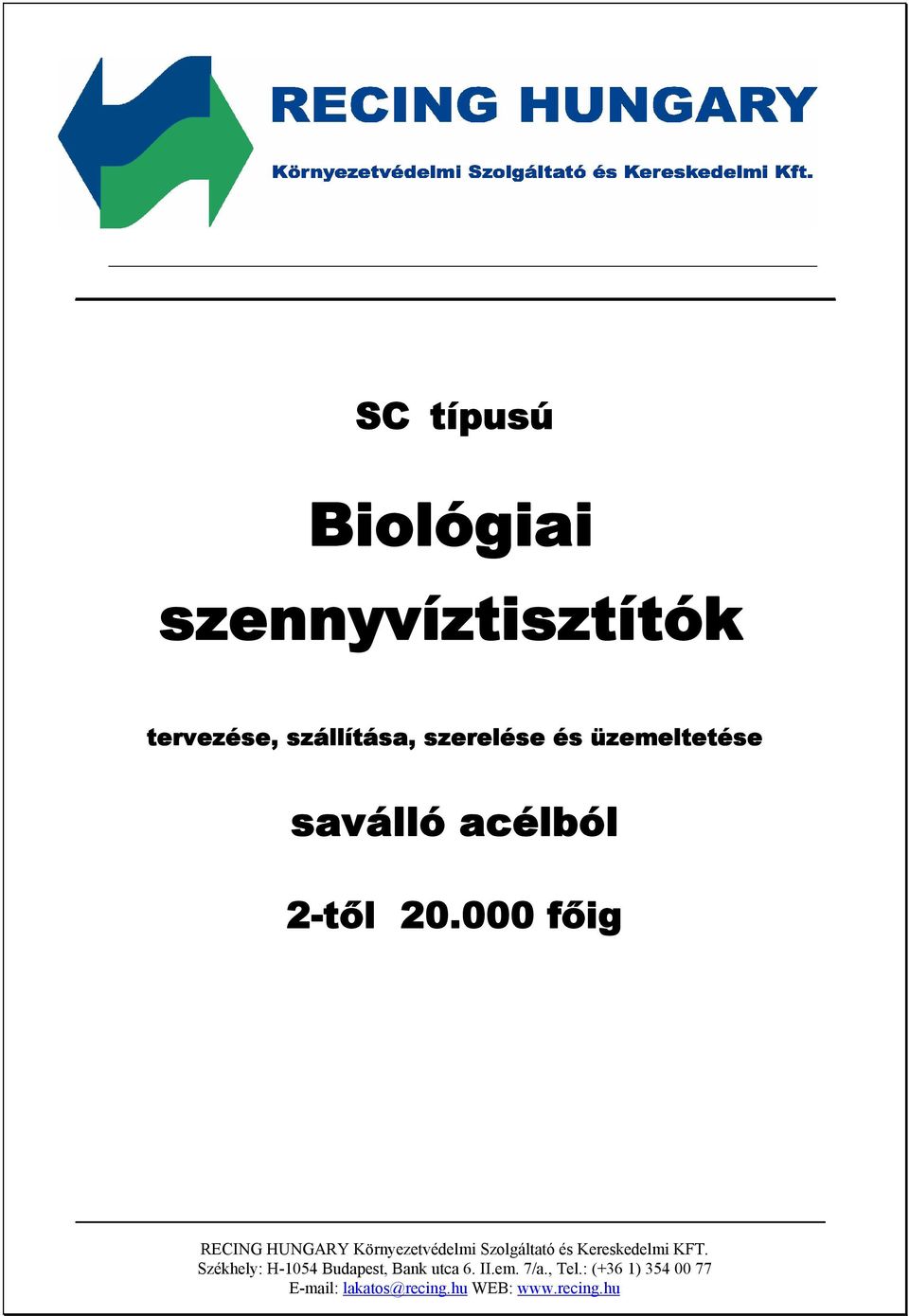

1 SC típusú Biológiai szennyvíztisztítók tervezése, szállítása, szerelése és üzemeltetése saválló acélból 2-től főig

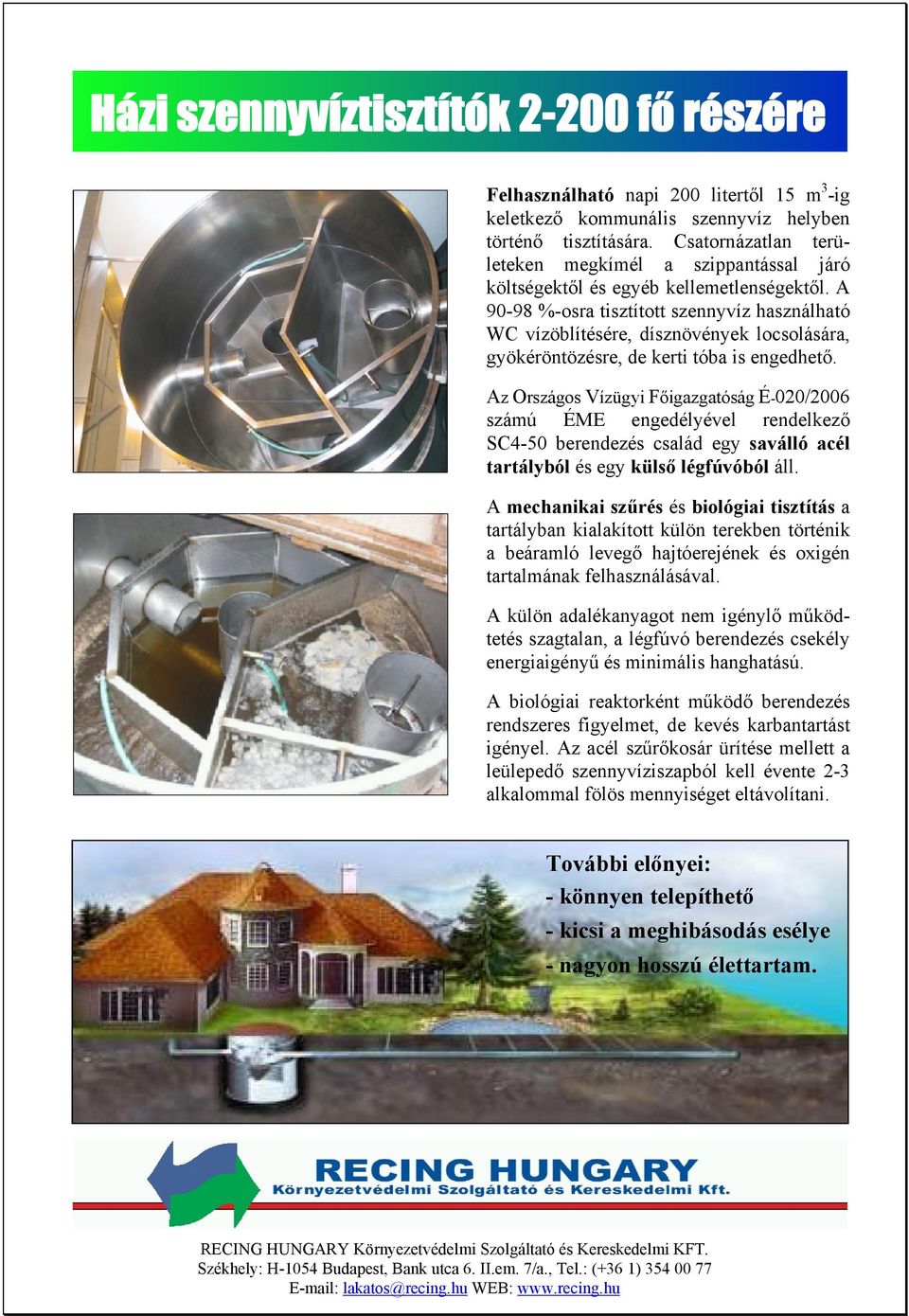

2 Házi szennyvíztisztítók fő részére Felhasználható napi 200 litertől 15 m 3 -ig keletkező kommunális szennyvíz helyben történő tisztítására. Csatornázatlan területeken megkímél a szippantással járó költségektől és egyéb kellemetlenségektől. A %-osra tisztított szennyvíz használható WC vízöblítésére, dísznövények locsolására, gyökéröntözésre, de kerti tóba is engedhető. Az Országos Vízügyi Főigazgatóság É-020/2006 számú ÉME engedélyével rendelkező SC4-50 berendezés család egy saválló acél tartályból és egy külső légfúvóból áll. A mechanikai szűrés és biológiai tisztítás a tartályban kialakított külön terekben történik a beáramló levegő hajtóerejének és oxigén tartalmának felhasználásával. A külön adalékanyagot nem igénylő működtetés szagtalan, a légfúvó berendezés csekély energiaigényű és minimális hanghatású. A biológiai reaktorként működő berendezés rendszeres figyelmet, de kevés karbantartást igényel. Az acél szűrőkosár ürítése mellett a leülepedő szennyvíziszapból kell évente 2-3 alkalommal fölös mennyiséget eltávolítani. További előnyei: - könnyen telepíthető - kicsi a meghibásodás esélye - nagyon hosszú élettartam.

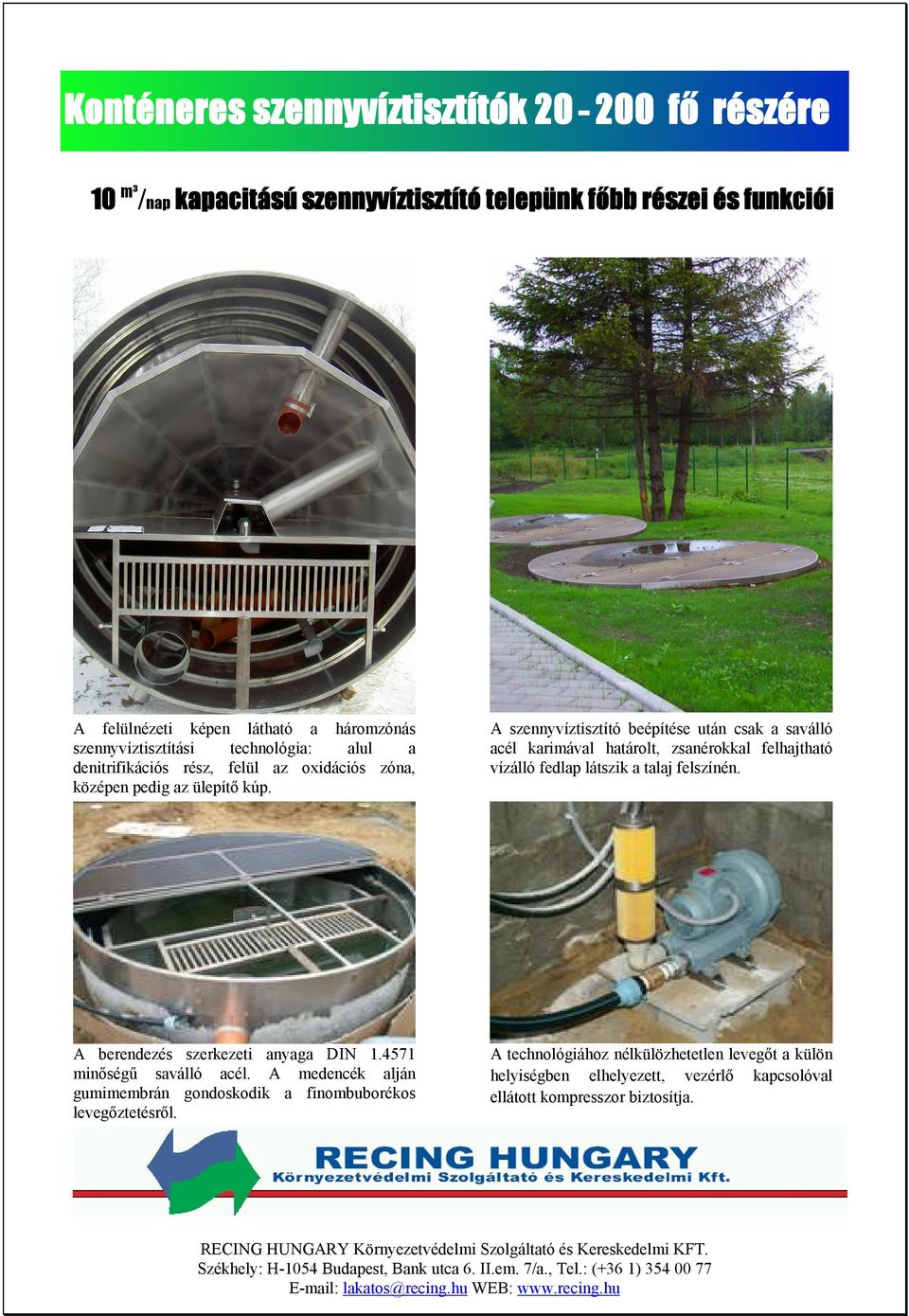

3 Konténeres szennyvíztisztítók fő részére 10 m³ /nap kapacitású szennyvíztisztító telepünk főbb részei és funkciói A felülnézeti képen látható a háromzónás szennyvíztisztítási technológia: alul a denitrifikációs rész, felül az oxidációs zóna, középen pedig az ülepítő kúp. A szennyvíztisztító beépítése után csak a saválló acél karimával határolt, zsanérokkal felhajtható vízálló fedlap látszik a talaj felszínén. A berendezés szerkezeti anyaga DIN minőségű saválló acél. A medencék alján gumimembrán gondoskodik a finombuborékos levegőztetésről. A technológiához nélkülözhetetlen levegőt a külön helyiségben elhelyezett, vezérlő kapcsolóval ellátott kompresszor biztosítja.

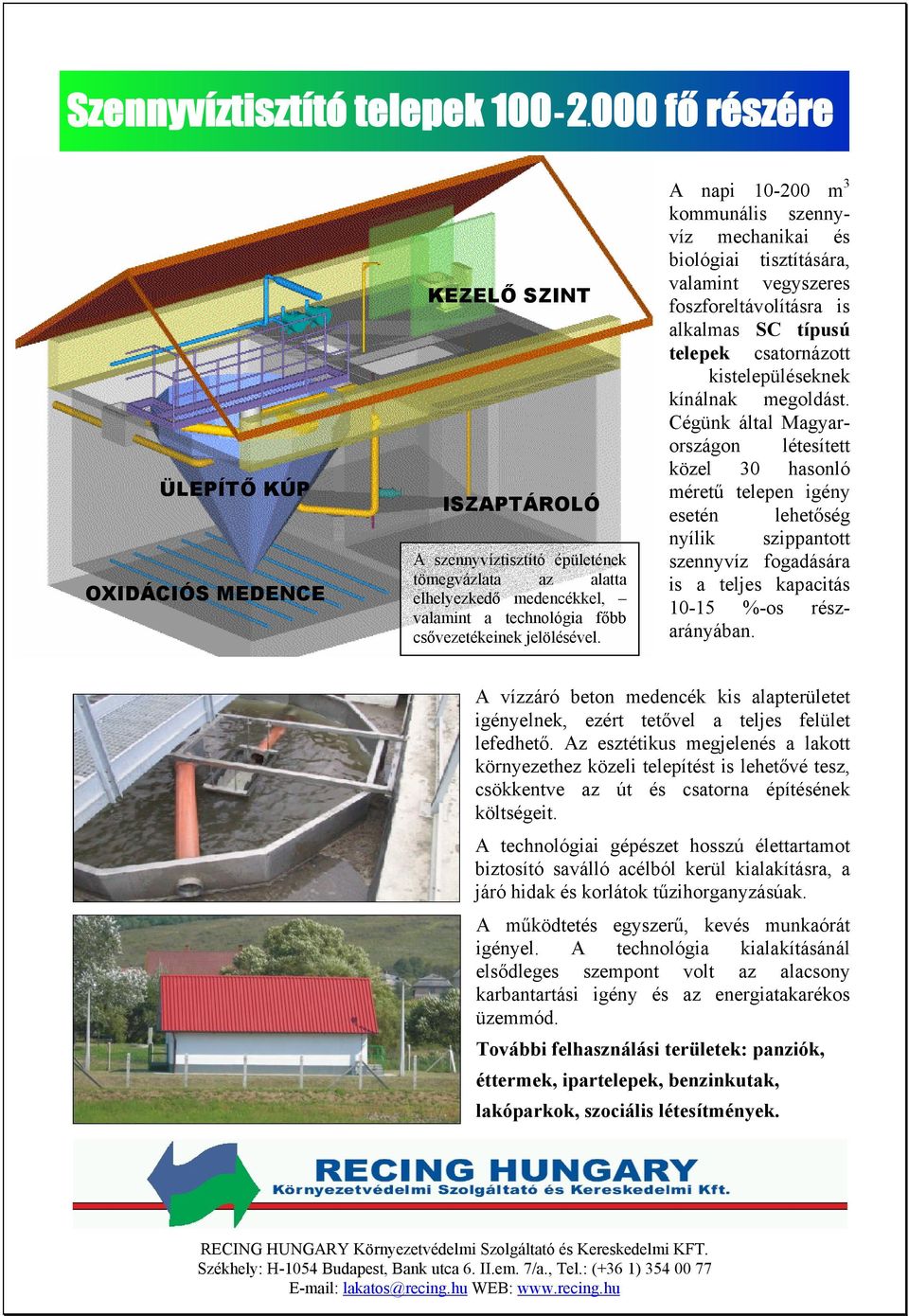

4 Szennyvíztisztító telepek fő részére ÜLEPÍTŐ KÚP OXIDÁCIÓS MEDENCE KEZELŐ SZINT ISZAPTÁROLÓ A szennyvíztisztító épületének tömegvázlata az alatta elhelyezkedő medencékkel, valamint a technológia főbb csővezetékeinek jelölésével. A napi m 3 kommunális szennyvíz mechanikai és biológiai tisztítására, valamint vegyszeres foszforeltávolításra is alkalmas SC típusú telepek csatornázott kistelepüléseknek kínálnak megoldást. Cégünk által Magyarországon létesített közel 30 hasonló méretű telepen igény esetén lehetőség nyílik szippantott szennyvíz fogadására is a teljes kapacitás %-os részarányában. A vízzáró beton medencék kis alapterületet igényelnek, ezért tetővel a teljes felület lefedhető. Az esztétikus megjelenés a lakott környezethez közeli telepítést is lehetővé tesz, csökkentve az út és csatorna építésének költségeit. A technológiai gépészet hosszú élettartamot biztosító saválló acélból kerül kialakításra, a járó hidak és korlátok tűzihorganyzásúak. A működtetés egyszerű, kevés munkaórát igényel. A technológia kialakításánál elsődleges szempont volt az alacsony karbantartási igény és az energiatakarékos üzemmód. További felhasználási területek: panziók, éttermek, ipartelepek, benzinkutak, lakóparkok, szociális létesítmények.

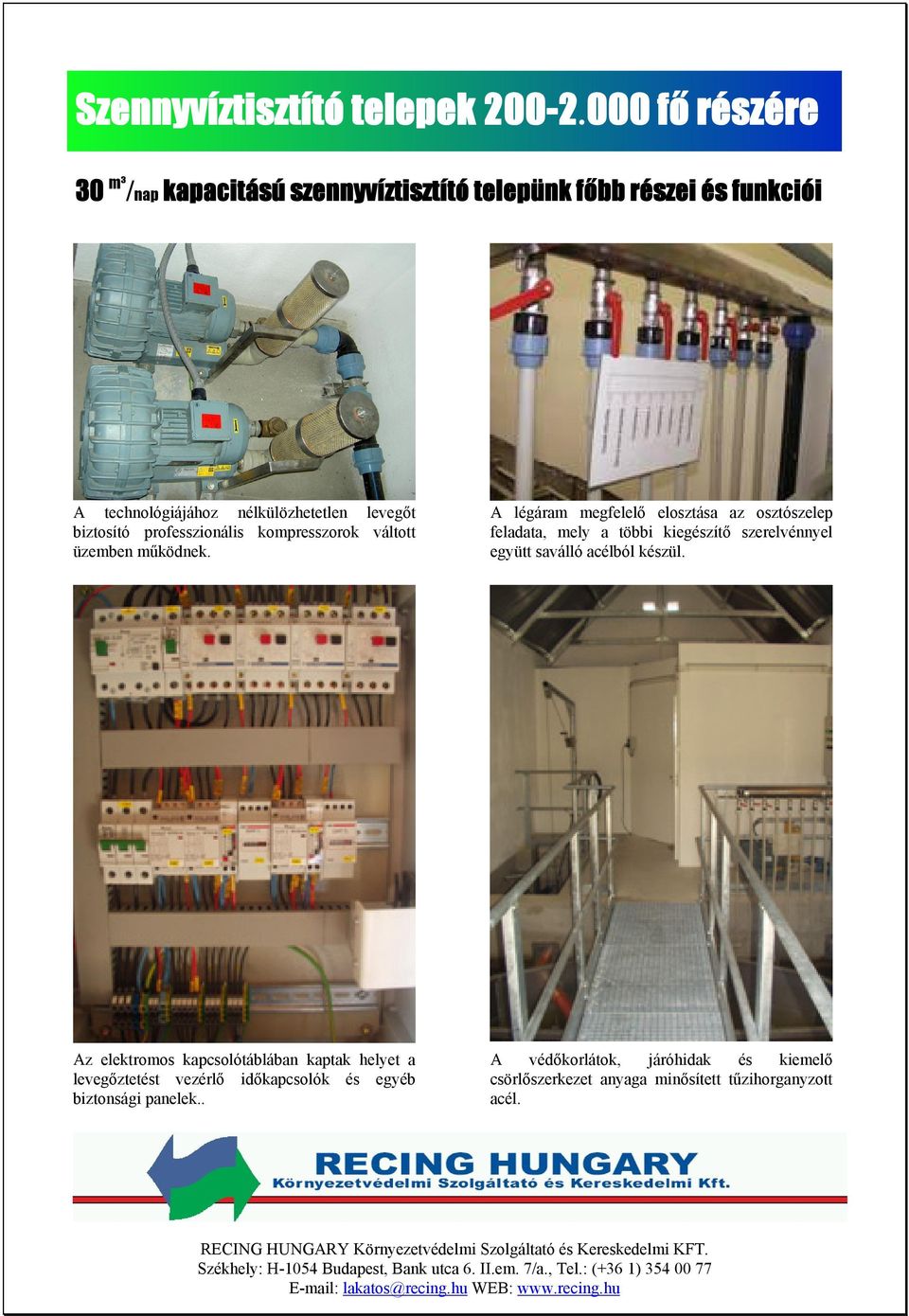

5 Szennyvíztisztító telepek fő részére 30 m³ /nap kapacitású szennyvíztisztító telepünk főbb részei és funkciói A technológiájához nélkülözhetetlen levegőt biztosító professzionális kompresszorok váltott üzemben működnek. A légáram megfelelő elosztása az osztószelep feladata, mely a többi kiegészítő szerelvénnyel együtt saválló acélból készül. Az elektromos kapcsolótáblában kaptak helyet a levegőztetést vezérlő időkapcsolók és egyéb biztonsági panelek.. A védőkorlátok, járóhidak és kiemelő csörlőszerkezet anyaga minősített tűzihorganyzott acél.

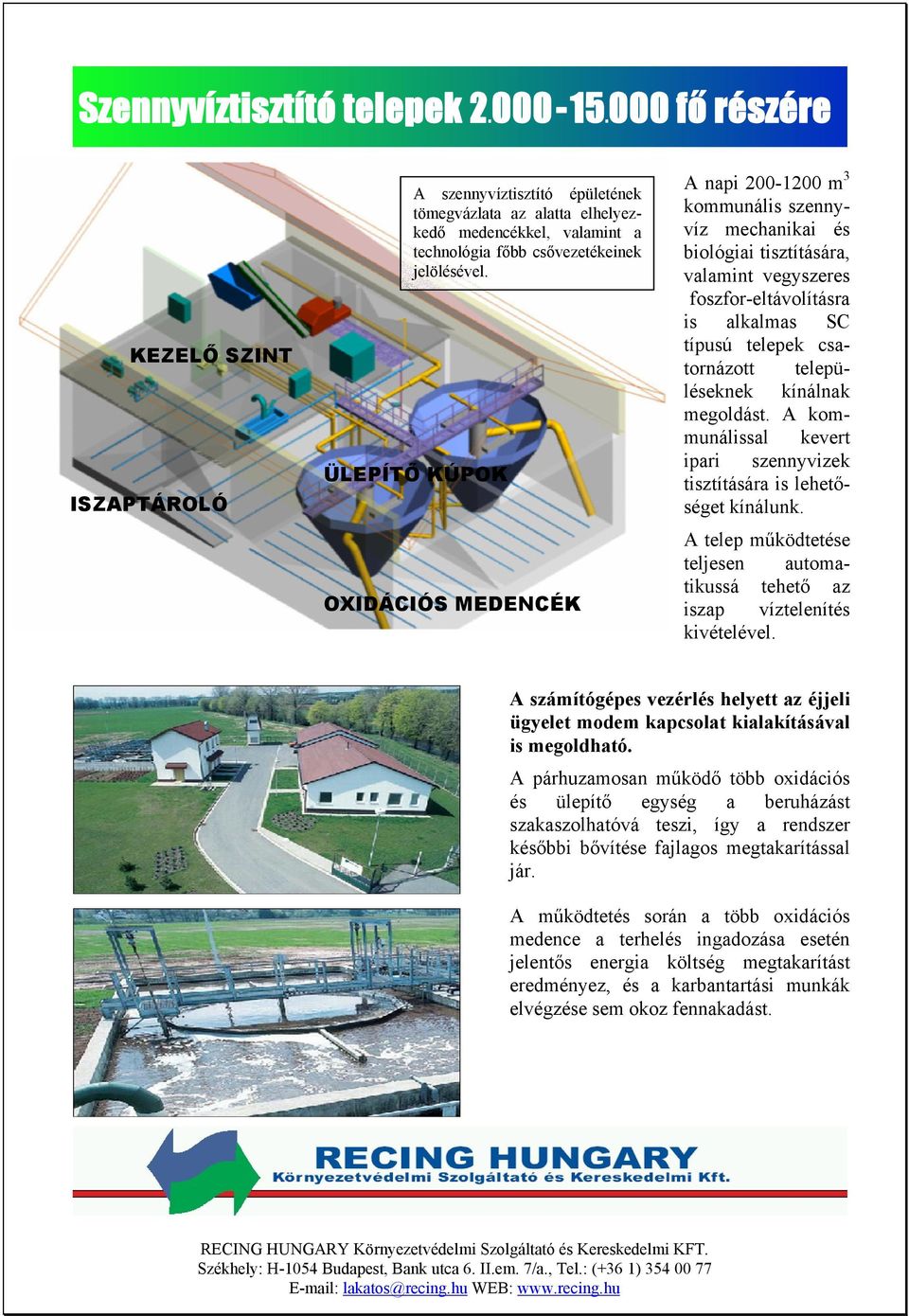

6 Szennyvíztisztító telepek fő részére KEZELŐ SZINT ISZAPTÁROLÓ A szennyvíztisztító épületének tömegvázlata az alatta elhelyezkedő medencékkel, valamint a technológia főbb csővezetékeinek jelölésével. ÜLEPÍTŐ KÚPOK OXIDÁCIÓS MEDENCÉK A napi m 3 kommunális szennyvíz mechanikai és biológiai tisztítására, valamint vegyszeres foszfor-eltávolításra is alkalmas SC típusú telepek csatornázott településeknek kínálnak megoldást. A kommunálissal kevert ipari szennyvizek tisztítására is lehetőséget kínálunk. A telep működtetése teljesen automatikussá tehető az iszap víztelenítés kivételével. A számítógépes vezérlés helyett az éjjeli ügyelet modem kapcsolat kialakításával is megoldható. A párhuzamosan működő több oxidációs és ülepítő egység a beruházást szakaszolhatóvá teszi, így a rendszer későbbi bővítése fajlagos megtakarítással jár. A működtetés során a több oxidációs medence a terhelés ingadozása esetén jelentős energia költség megtakarítást eredményez, és a karbantartási munkák elvégzése sem okoz fennakadást.

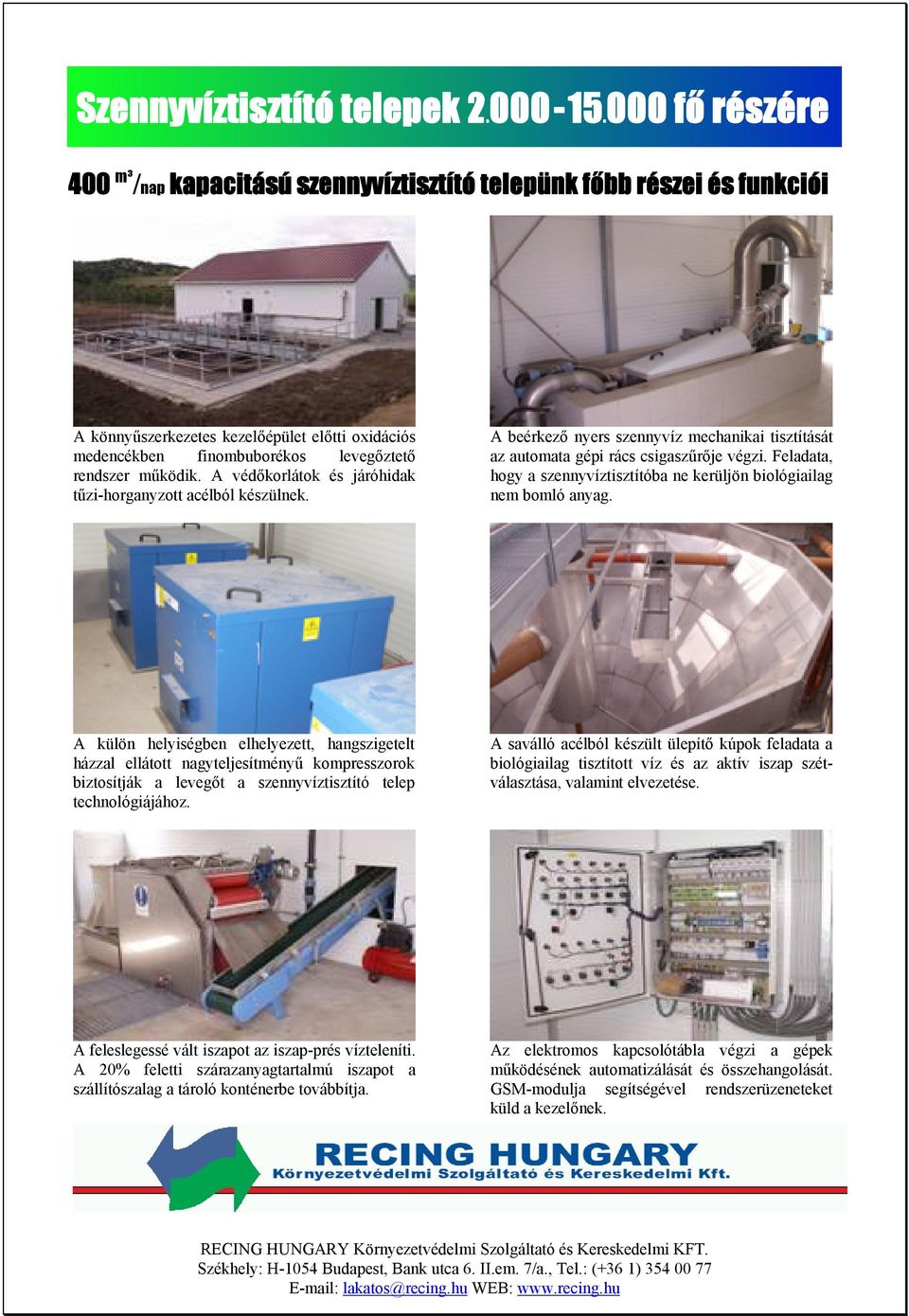

7 Szennyvíztisztító telepek fő részére 400 m³ /nap kapacitású szennyvíztisztító telepünk főbb részei és funkciói A könnyűszerkezetes kezelőépület előtti oxidációs medencékben finombuborékos levegőztető rendszer működik. A védőkorlátok és járóhidak tűzi-horganyzott acélból készülnek. A beérkező nyers szennyvíz mechanikai tisztítását az automata gépi rács csigaszűrője végzi. Feladata, hogy a szennyvíztisztítóba ne kerüljön biológiailag nem bomló anyag. A külön helyiségben elhelyezett, hangszigetelt házzal ellátott nagyteljesítményű kompresszorok biztosítják a levegőt a szennyvíztisztító telep technológiájához. A saválló acélból készült ülepítő kúpok feladata a biológiailag tisztított víz és az aktív iszap szétválasztása, valamint elvezetése. A feleslegessé vált iszapot az iszap-prés vízteleníti. A 20% feletti szárazanyagtartalmú iszapot a szállítószalag a tároló konténerbe továbbítja. Az elektromos kapcsolótábla végzi a gépek működésének automatizálását és összehangolását. GSM-modulja segítségével rendszerüzeneteket küld a kezelőnek.

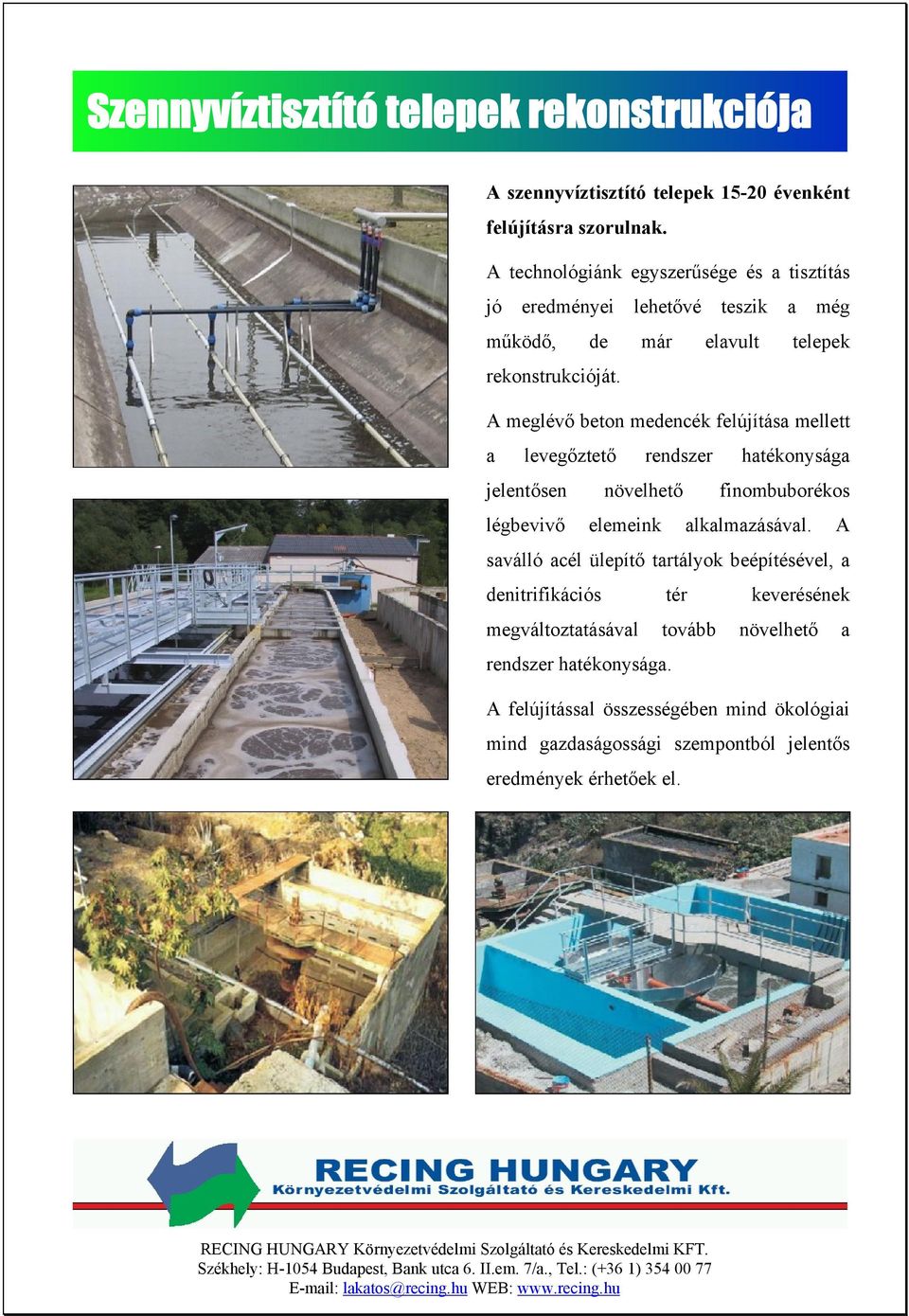

8 Szennyvíztisztító telepek rekonstrukciója A szennyvíztisztító telepek évenként felújításra szorulnak. A technológiánk egyszerűsége és a tisztítás jó eredményei lehetővé teszik a még működő, de már elavult telepek rekonstrukcióját. A meglévő beton medencék felújítása mellett a levegőztető rendszer hatékonysága jelentősen növelhető finombuborékos légbevivő elemeink alkalmazásával. A saválló acél ülepítő tartályok beépítésével, a denitrifikációs tér keverésének megváltoztatásával tovább növelhető a rendszer hatékonysága. A felújítással összességében mind ökológiai mind gazdaságossági szempontból jelentős eredmények érhetőek el.
