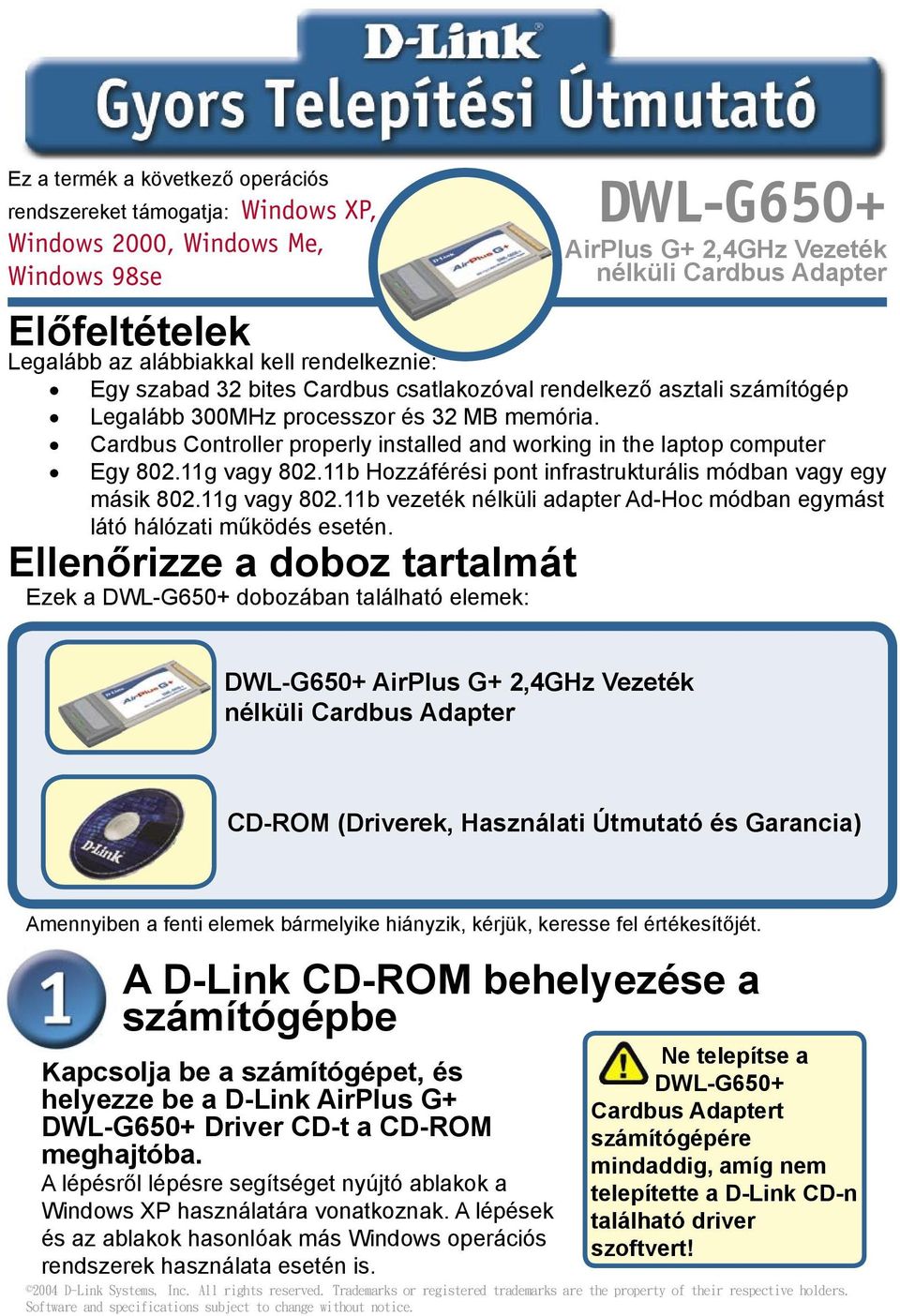

1 Ez a termék a következő operációs rendszereket támogatja: Windows XP, Windows 2000, Windows Me, Windows 98se Előfeltételek Ellenőrizze a doboz tartalmát Ezek a DWL-G650+ dobozában található elemek: DWL-G650+ AirPlus G+ 2,4GHz Vezeték nélküli Cardbus Adapter Legalább az alábbiakkal kell rendelkeznie: Egy szabad 32 bites Cardbus csatlakozóval rendelkező asztali számítógép Legalább 300MHz processzor és 32 MB memória. Cardbus Controller properly installed and working in the laptop computer Egy g vagy b Hozzáférési pont infrastrukturális módban vagy egy másik g vagy b vezeték nélküli adapter Ad-Hoc módban egymást látó hálózati működés esetén. DWL-G650+ AirPlus G+ 2,4GHz Vezeték nélküli Cardbus Adapter CD-ROM (Driverek, Használati Útmutató és Garancia) Amennyiben a fenti elemek bármelyike hiányzik, kérjük, keresse fel értékesítőjét. A D-Link CD-ROM behelyezése a számítógépbe Kapcsolja be a számítógépet, és helyezze be a D-Link AirPlus G+ DWL-G650+ Driver CD-t a CD-ROM meghajtóba. A lépésről lépésre segítséget nyújtó ablakok a Windows XP használatára vonatkoznak. A lépések és az ablakok hasonlóak más Windows operációs rendszerek használata esetén is D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective holders. Software and specifications subject to change without notice. 1 Ne telepítse a DWL-G650+ Cardbus Adaptert számítógépére mindaddig, amíg nem telepítette a D-Link CD-n található driver szoftvert!

processzor és 32 MB memória. Cardbus Controller properly installed and working in the laptop computer Egy 802.11g vagy 802.11b Hozzáférési pont infrastrukturális módban vagy egy másik 802.

2 A D-Link CD-ROM behelyezése a számítógépbe A telepítő ablak megjelenik. Kattintson az Driver telepítése sorra. Ha a CD nem indul automatikusan, gépelje be a D:\Setup.exe parancsot. Ha így elindul a telepítés, lépjen tovább a következő ablakba. Gépelje be: D:\Setup.exe A D betű a CD-ROM meghajtó betűjele. Az Ön CD-ROM meghajtója eltérő betűjelet is viselhet. Kattintson az OK gombra Kattintson a Tovább gombra Kattintson a Tovább gombra 2

$Ha így elindul a telepítés, lépjen tovább a következő ablakba. Gépelje be: D:\Setup.$

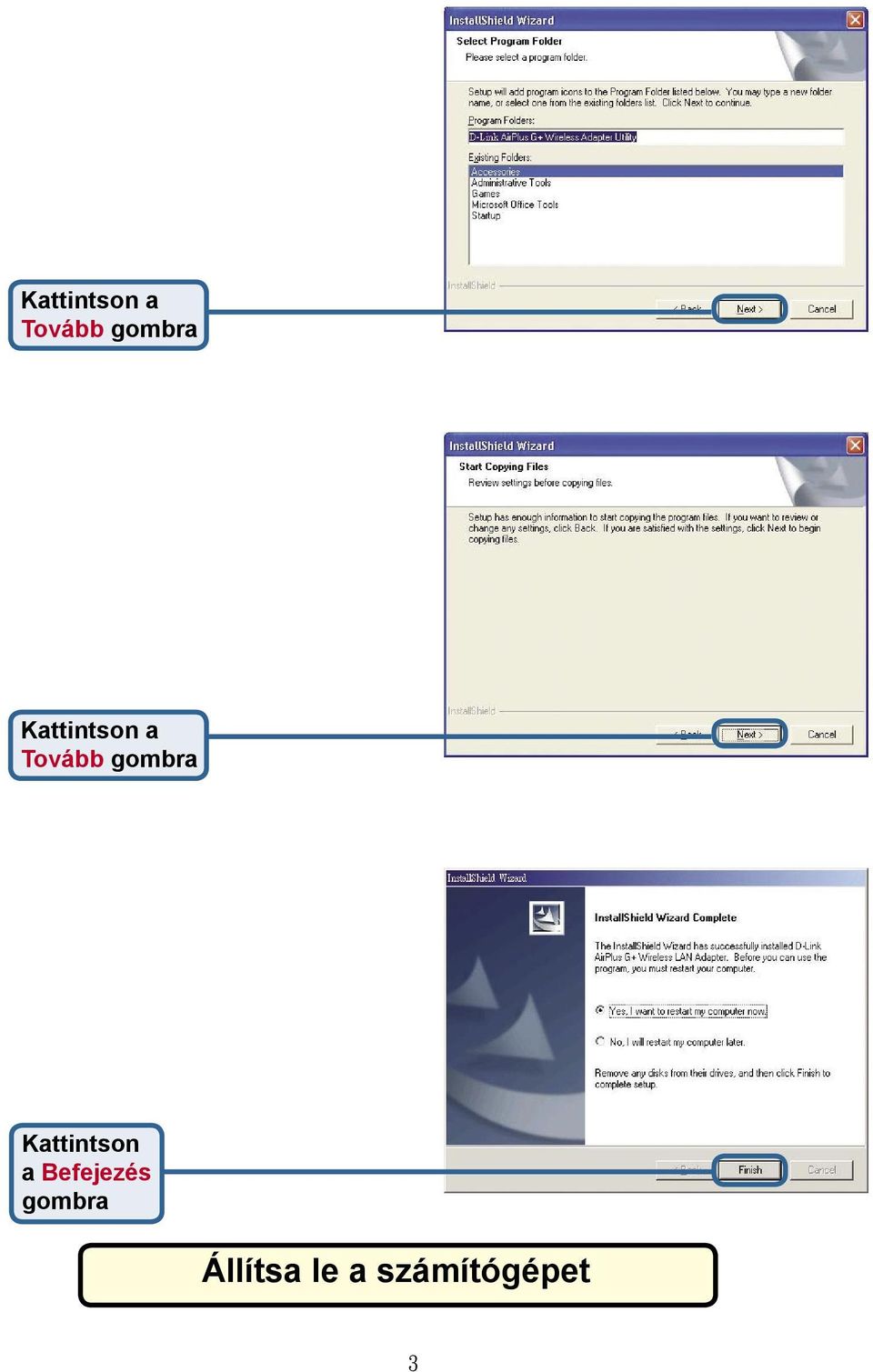

3 Kattintson a Tovább gombra Kattintson a Tovább gombra Kattintson a Befejezés gombra Állítsa le a számítógépet 3

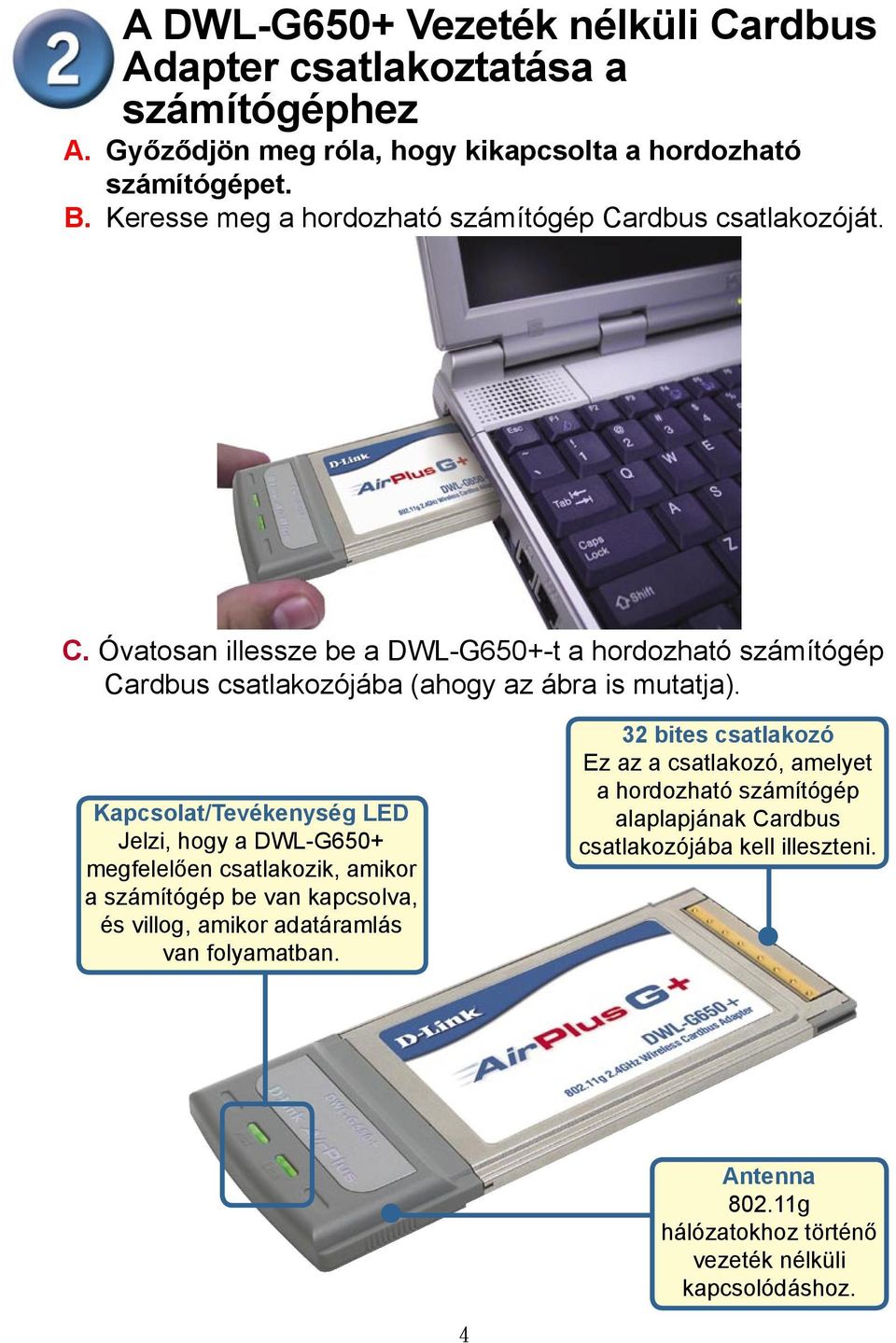

4 A DWL-G650+ Vezeték nélküli Cardbus Adapter csatlakoztatása a számítógéphez A. Győződjön meg róla, hogy kikapcsolta a hordozható számítógépet. B. Keresse meg a hordozható számítógép Cardbus csatlakozóját. C. Óvatosan illessze be a DWL-G650+-t a hordozható számítógép Cardbus csatlakozójába (ahogy az ábra is mutatja). Kapcsolat/Tevékenység LED Jelzi, hogy a DWL-G650+ megfelelően csatlakozik, amikor a számítógép be van kapcsolva, és villog, amikor adatáramlás van folyamatban. 32 bites csatlakozó Ez az a csatlakozó, amelyet a hordozható számítógép alaplapjának Cardbus csatlakozójába kell illeszteni. Antenna g hálózatokhoz történő vezeték nélküli kapcsolódáshoz. 4

Kapcsolat/Tevékenység LED Jelzi, hogy a DWL-G650+ megfelelően csatlakozik, amikor a számítógép be van kapcsolva, és villog, amikor adatáramlás van folyamatban.

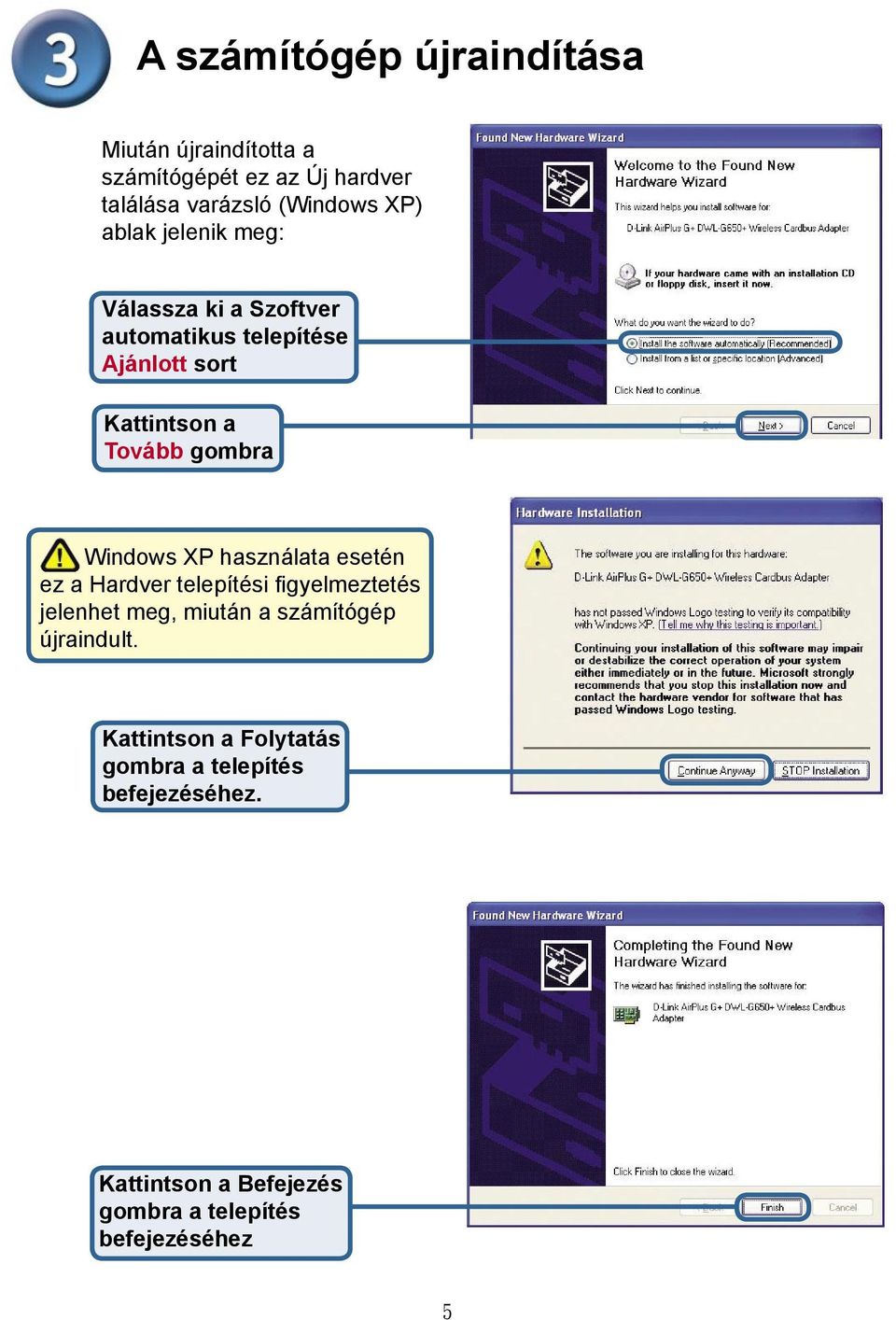

5 A számítógép újraindítása Miután újraindította a számítógépét ez az Új hardver találása varázsló (Windows XP) ablak jelenik meg: Válassza ki a Szoftver automatikus telepítése Ajánlott sort Kattintson a Tovább gombra Windows XP használata esetén ez a Hardver telepítési figyelmeztetés jelenhet meg, miután a számítógép újraindult. Kattintson a Folytatás gombra a telepítés befejezéséhez. Kattintson a Befejezés gombra a telepítés befejezéséhez 5

Windows XP használata esetén ez a Hardver telepítési figyelmeztetés jelenhet meg, miután a számítógép

6 A számítógép újraindítása Windows 2000 használata esetén a Digitális aláírás nem található ablak jelenhet meg, miután a számítógép újraindult. Kattintson a Folytatás gombra a telepítés befejezéséhez. A készülék D-Link driver szoftvere Windows Logo tesztelés alatt áll. A Microsoft engedélyezés függőben van. A telepítés befejeződött! Windows XP, 2000, Me vagy 98SE használata esetén a D-Link AirPlus G+ DWL-G650+ Konfigurációs Segédprogramja automatikusan elindul és a segédprogram ikonja megjelenik az képernyő jobb alsó sarkában (rendszertálca). Ha az ikon zöld színű, akkor sikeresen telepítette a DWL-G650+-t, csatlakozott egy vezeték nélküli hálózathoz és készen áll a kommunikációra. Amennyiben a segédprogram ikonja nem jelenik meg, kattintson kétszer az Asztalon megjelenő shortcut ikonra. Kattintson kétszer a segédprogram ikonjára a konfigurációs segédprogram használatához. 6

Windows XP, 2000, Me vagy 98SE használata esetén a D-Link AirPlus G+ DWL-G650+ Konfigurációs Segédprogramja automatikusan elindul és a segédprogram ikonja megjelenik az képernyő jobb alsó sarkában

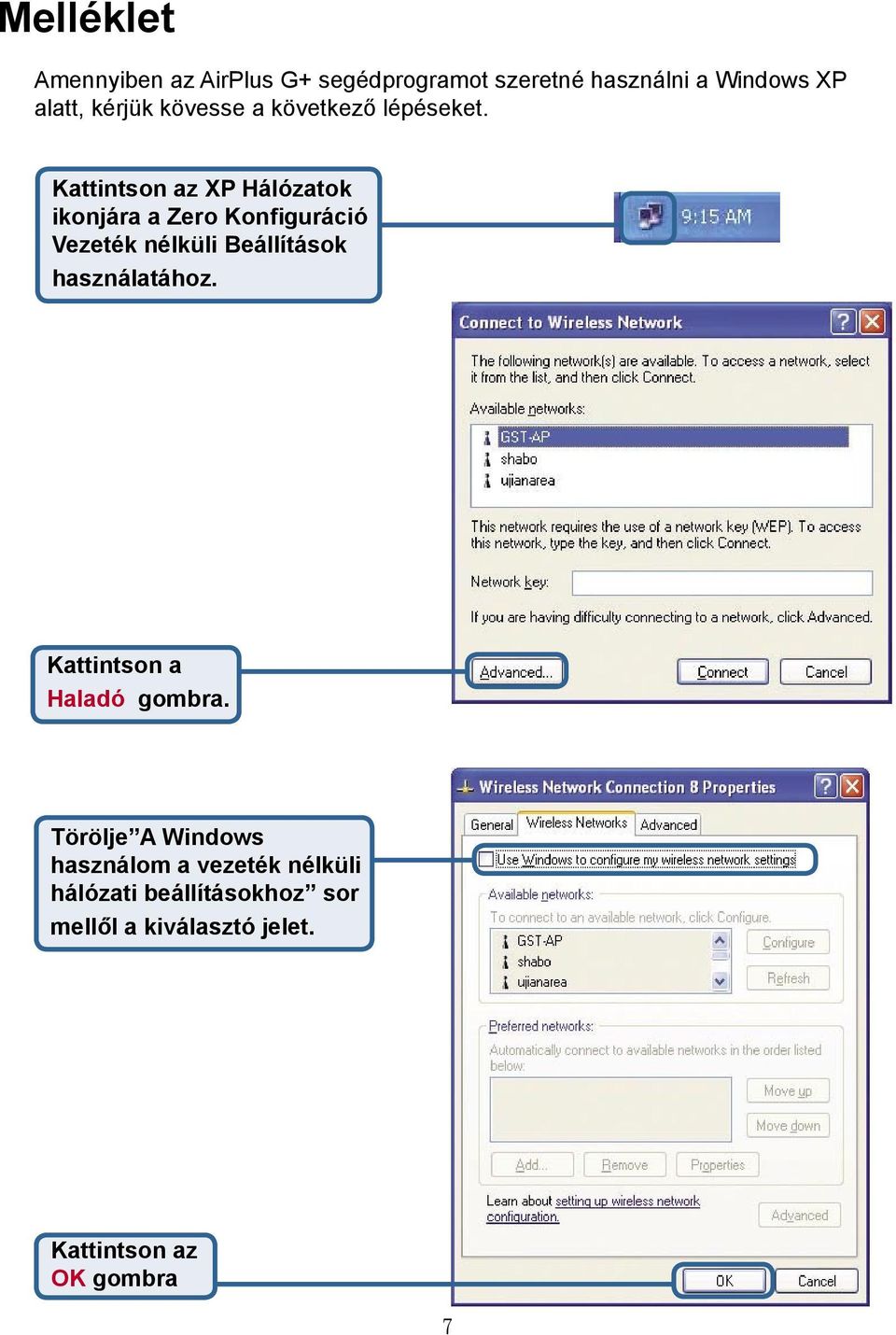

7 Melléklet Amennyiben az AirPlus G+ segédprogramot szeretné használni a Windows XP alatt, kérjük kövesse a következő lépéseket. Kattintson az XP Hálózatok ikonjára a Zero Konfiguráció Vezeték nélküli Beállítások használatához. Kattintson a Haladó gombra. Törölje A Windows használom a vezeték nélküli hálózati beállításokhoz sor mellől a kiválasztó jelet. Kattintson az OK gombra 7

Kattintson az XP Hálózatok ikonjára a Zero Konfiguráció Vezeték nélküli Beállítások

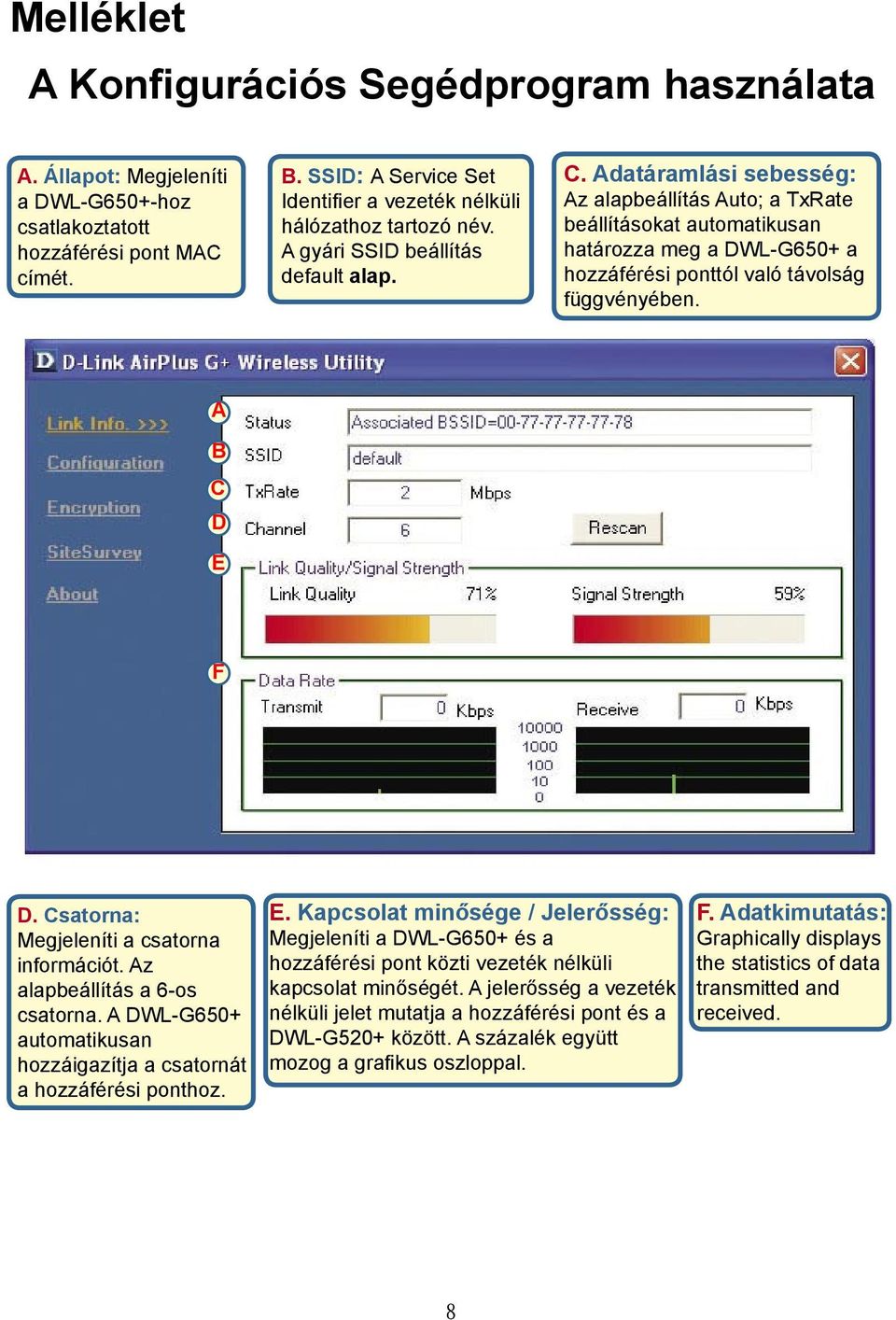

8 Melléklet A Konfigurációs Segédprogram használata A. Állapot: Megjeleníti a DWL-G650+-hoz csatlakoztatott hozzáférési pont MAC címét. B. SSID: A Service Set Identifier a vezeték nélküli hálózathoz tartozó név. A gyári SSID beállítás default alap. C. Adatáramlási sebesség: Az alapbeállítás Auto; a TxRate beállításokat automatikusan határozza meg a DWL-G650+ a hozzáférési ponttól való távolság függvényében. A B C D E F D. Csatorna: Megjeleníti a csatorna információt. Az alapbeállítás a 6-os csatorna. A DWL-G650+ automatikusan hozzáigazítja a csatornát a hozzáférési ponthoz. E. Kapcsolat minősége / Jelerősség: Megjeleníti a DWL-G650+ és a hozzáférési pont közti vezeték nélküli kapcsolat minőségét. A jelerősség a vezeték nélküli jelet mutatja a hozzáférési pont és a DWL-G520+ között. A százalék együtt mozog a grafikus oszloppal. F. Adatkimutatás: Graphically displays the statistics of data transmitted and received. 8

Adatáramlási sebesség: Az alapbeállítás Auto; a TxRate beállításokat automatikusan határozza meg a DWL-G650+ a hozzáférési ponttól való távolság függvényében. A B C D E F D.

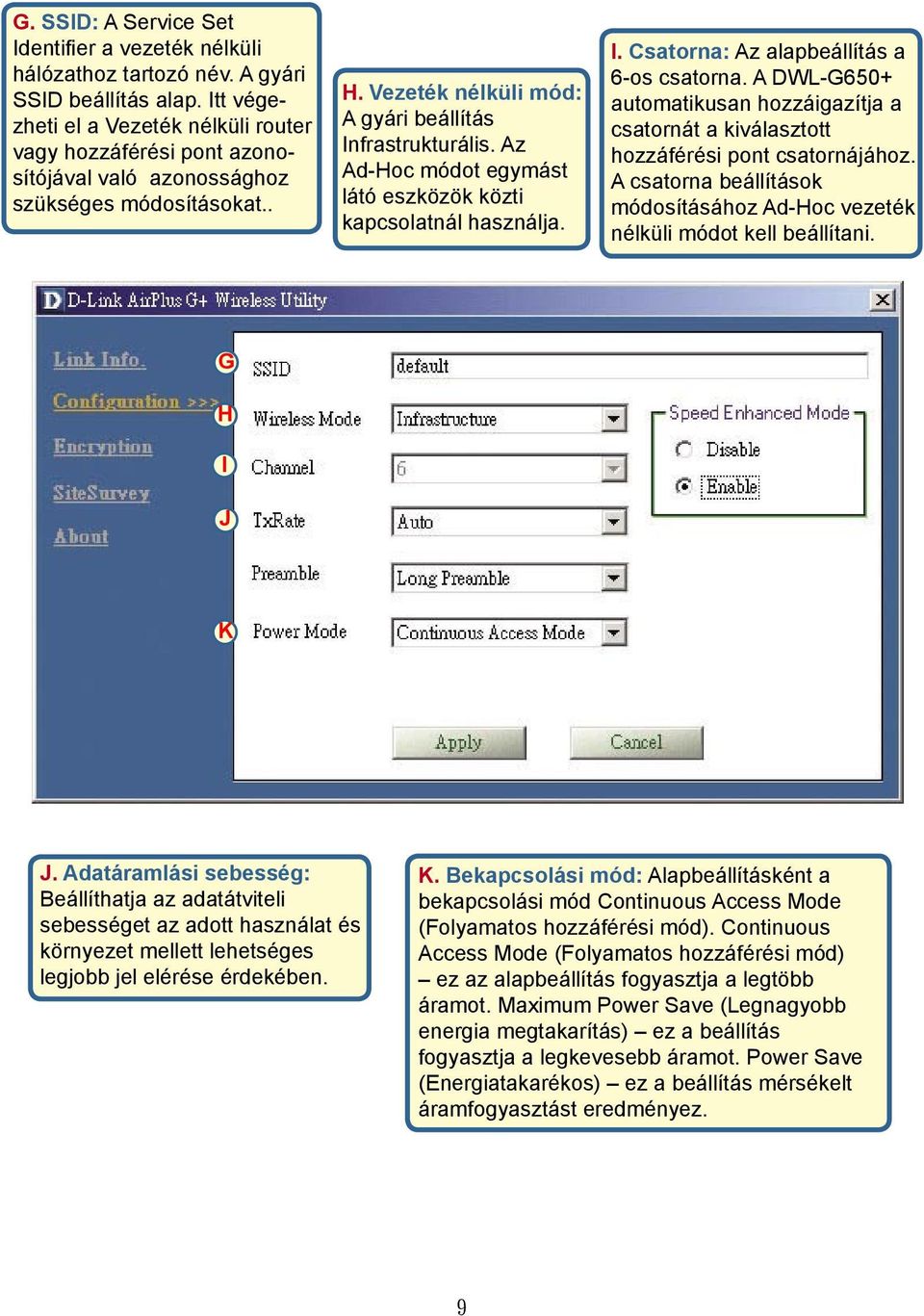

9 G. SSID: A Service Set Identifier a vezeték nélküli hálózathoz tartozó név. A gyári SSID beállítás alap. Itt végezheti el a Vezeték nélküli router vagy hozzáférési pont azonosítójával való azonossághoz szükséges módosításokat.. H. Vezeték nélküli mód: A gyári beállítás Infrastrukturális. Az Ad-Hoc módot egymást látó eszközök közti kapcsolatnál használja. I. Csatorna: Az alapbeállítás a 6-os csatorna. A DWL-G650+ automatikusan hozzáigazítja a csatornát a kiválasztott hozzáférési pont csatornájához. A csatorna beállítások módosításához Ad-Hoc vezeték nélküli módot kell beállítani. G H I J K J. Adatáramlási sebesség: Beállíthatja az adatátviteli sebességet az adott használat és környezet mellett lehetséges legjobb jel elérése érdekében. K. Bekapcsolási mód: Alapbeállításként a bekapcsolási mód Continuous Access Mode (Folyamatos hozzáférési mód). Continuous Access Mode (Folyamatos hozzáférési mód) ez az alapbeállítás fogyasztja a legtöbb áramot. Maximum Power Save (Legnagyobb energia megtakarítás) ez a beállítás fogyasztja a legkevesebb áramot. Power Save (Energiatakarékos) ez a beállítás mérsékelt áramfogyasztást eredményez. 9

Az Ad-Hoc módot egymást látó eszközök közti kapcsolatnál használja. I. Csatorna: Az alapbeállítás a 6-os csatorna.

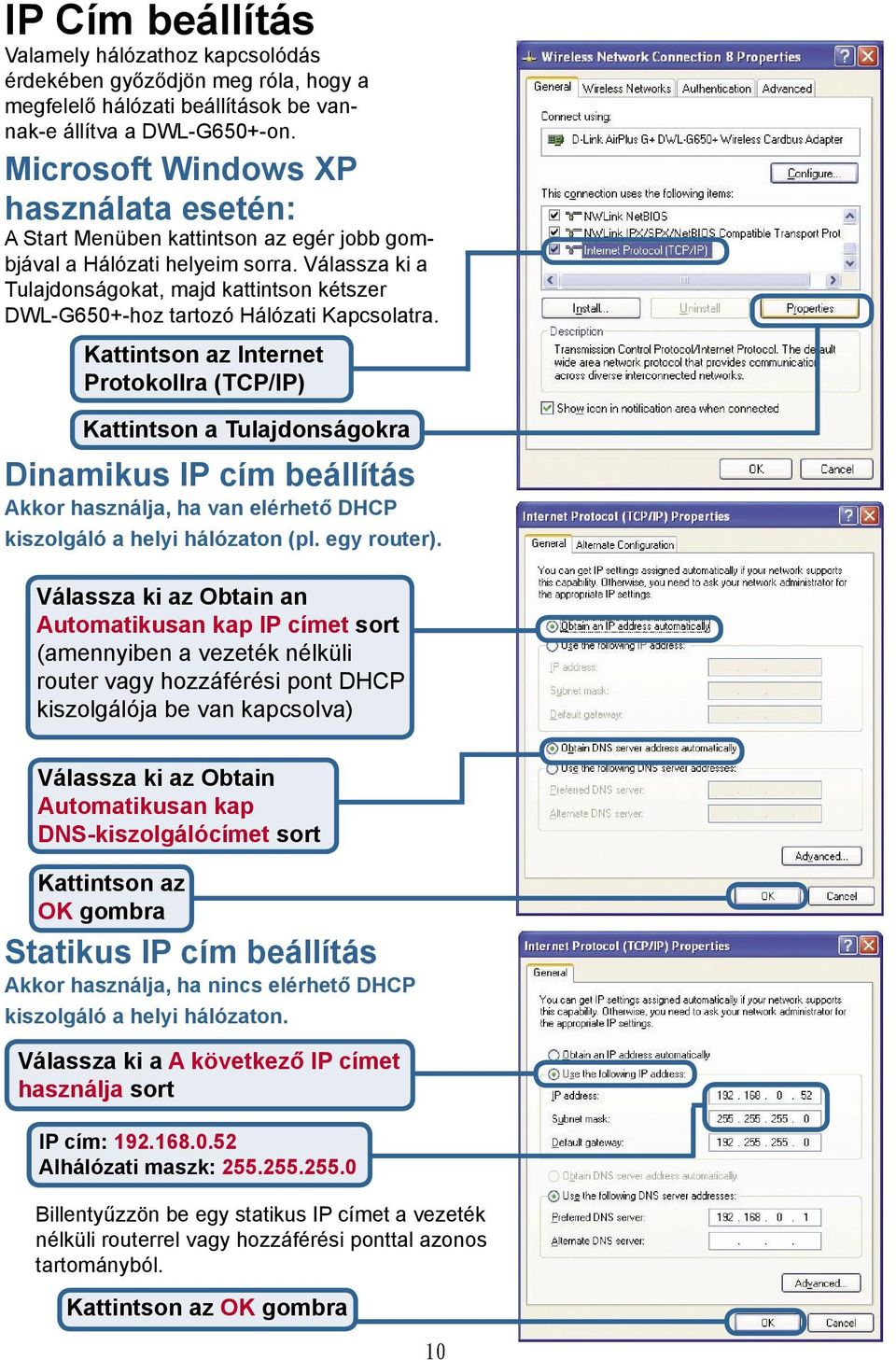

10 IP Cím beállítás Valamely hálózathoz kapcsolódás érdekében győződjön meg róla, hogy a megfelelő hálózati beállítások be vannak-e állítva a DWL-G650+-on. Microsoft Windows XP használata esetén: A Start Menüben kattintson az egér jobb gombjával a Hálózati helyeim sorra. Válassza ki a Tulajdonságokat, majd kattintson kétszer DWL-G650+-hoz tartozó Hálózati Kapcsolatra. Kattintson az Internet Protokollra (TCP/IP) Kattintson a Tulajdonságokra Dinamikus IP cím beállítás Akkor használja, ha van elérhető DHCP kiszolgáló a helyi hálózaton (pl. egy router). Válassza ki az Obtain an Automatikusan kap IP címet sort (amennyiben a vezeték nélküli router vagy hozzáférési pont DHCP kiszolgálója be van kapcsolva) Válassza ki az Obtain Automatikusan kap DNS-kiszolgálócímet sort Kattintson az OK gombra Statikus IP cím beállítás Akkor használja, ha nincs elérhető DHCP kiszolgáló a helyi hálózaton. Válassza ki a A következő IP címet használja sort IP cím: Alhálózati maszk: Billentyűzzön be egy statikus IP címet a vezeték nélküli routerrel vagy hozzáférési ponttal azonos tartományból. Kattintson az OK gombra 10

Válassza ki a Tulajdonságokat, majd kattintson kétszer DWL-G650+-hoz tartozó Hálózati Kapcsolatra.

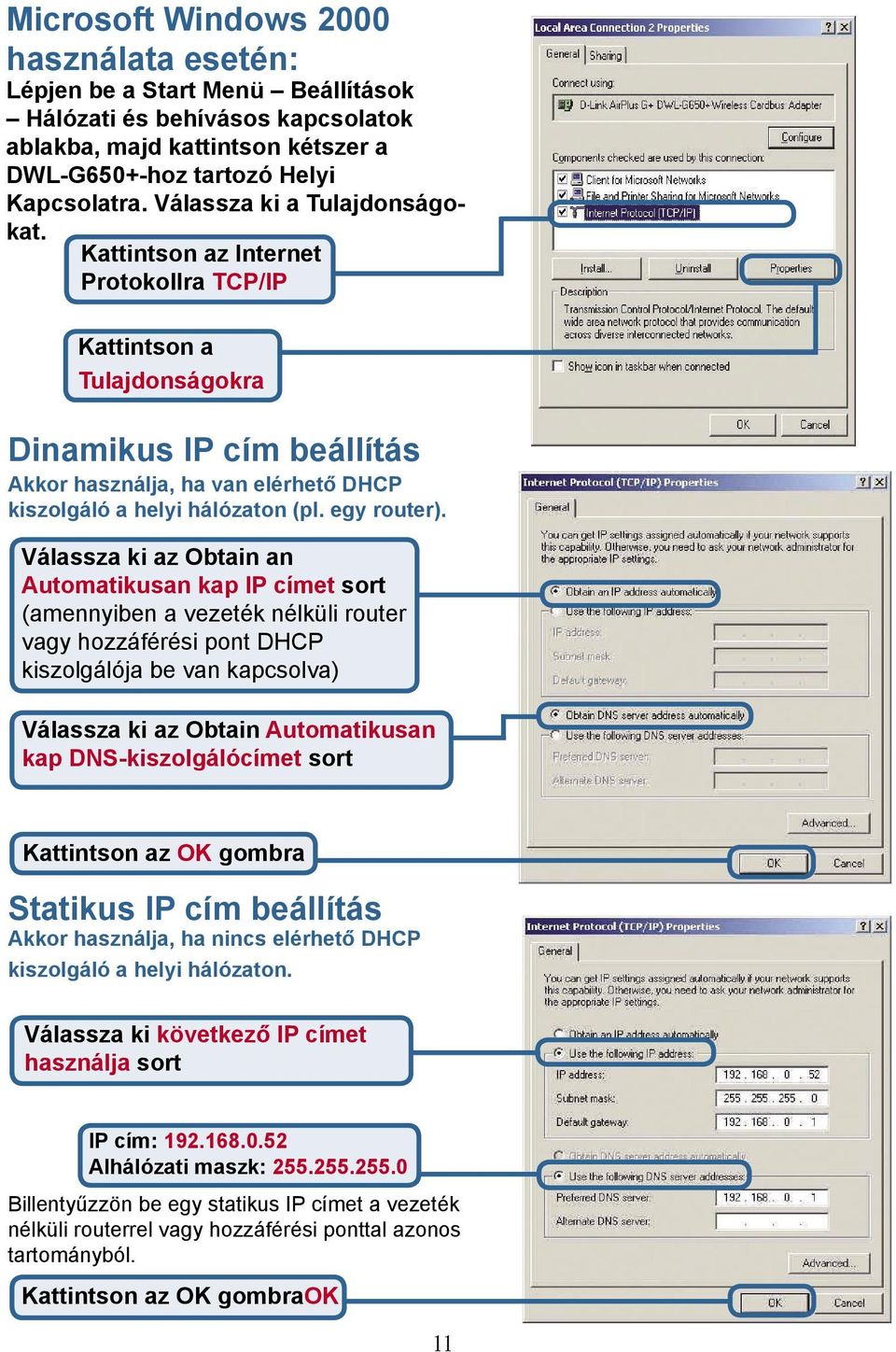

11 Microsoft Windows 2000 használata esetén: Lépjen be a Start Menü Beállítások Hálózati és behívásos kapcsolatok ablakba, majd kattintson kétszer a DWL-G650+-hoz tartozó Helyi Kapcsolatra. Válassza ki a Tulajdonságokat. Kattintson az Internet Protokollra TCP/IP Kattintson a Tulajdonságokra Dinamikus IP cím beállítás Akkor használja, ha van elérhető DHCP kiszolgáló a helyi hálózaton (pl. egy router). Válassza ki az Obtain an Automatikusan kap IP címet sort (amennyiben a vezeték nélküli router vagy hozzáférési pont DHCP kiszolgálója be van kapcsolva) Válassza ki az Obtain Automatikusan kap DNS-kiszolgálócímet sort Kattintson az OK gombra Statikus IP cím beállítás Akkor használja, ha nincs elérhető DHCP kiszolgáló a helyi hálózaton. Válassza ki következő IP címet használja sort IP cím: Alhálózati maszk: Billentyűzzön be egy statikus IP címet a vezeték nélküli routerrel vagy hozzáférési ponttal azonos tartományból. Kattintson az OK gombraok 11

12 Technikai Támogatás Meghajtó programokat és frissítéseket a D-Link Magyarország weblapjáról tölthet le. Telefonon technikai segítséget munkanapokon hétfőtől-csütörtökig óráig és pénteken óráig kérhet a (1) telefonszámon vagy a support@dlink.hu címen. Magyarországi technikai támogatás : D-Link Magyarország 1075 Budapest, Alsóerdősor u. 6. R70 Irodaház 1 em. Tel. : Fax : support@dlink.hu URL : I-2-Eye : Fórum : 12

00 óráig kérhet a (1) 461-3000 telefonszámon vagy a support@dlink.hu emailcímen.
