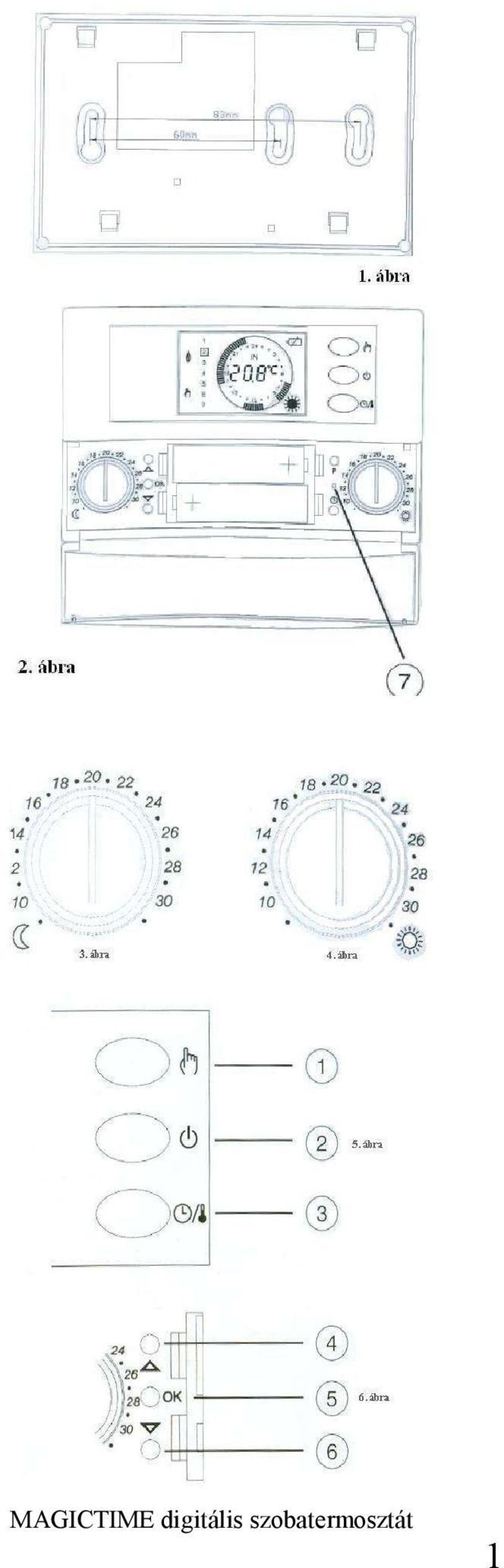

1 MAGICTIME digitális szobatermosztát 1

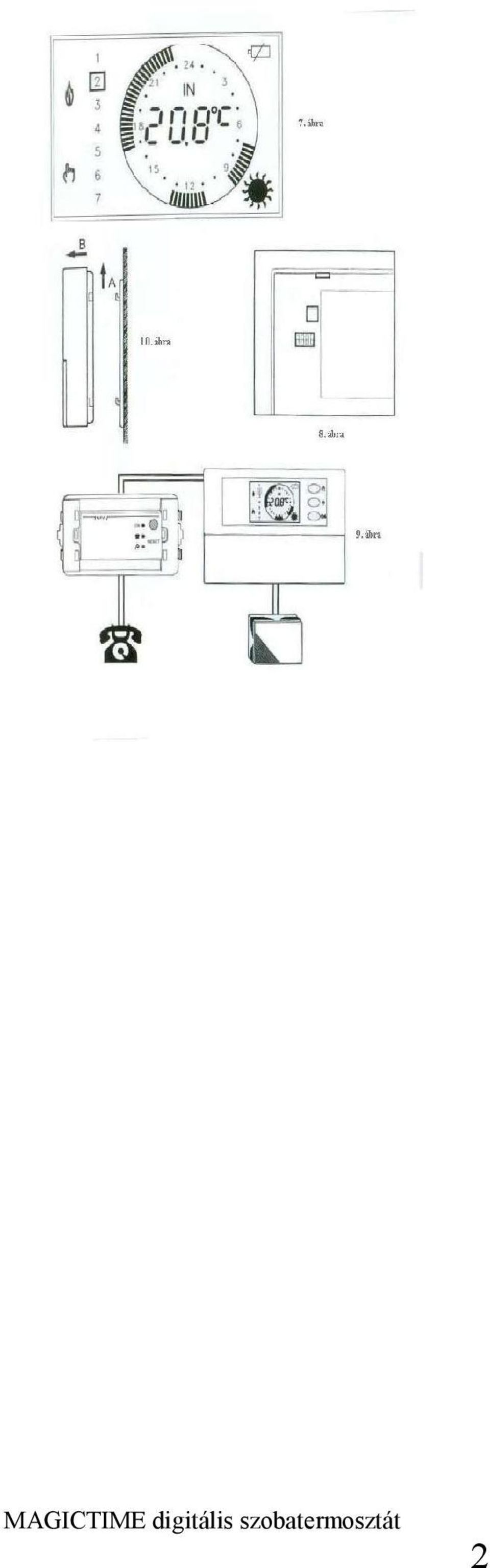

2 MAGICTIME digitális szobatermosztát 2

3 MAGICTIME BAXI DIGITÁLIS SZOBATERMOSZTÁT KHG páratlan típus: napi és heti programozás 2 db AA típusú elemmel működik kétszintű szobahőmérséklet beállítás: KOMFORT és ECONOMY vezetett programozás kézi beállítási lehetőség FŰTÉS és HŰTÉS váltási lehetőség a kezelőpanelen Leállított pozíció beállítható fagyásvédelemmel Szobahőmérséklet és jelenlegi idő Könnyen rögzíthető HASZNÁLATI UTASÍTÁS Első működés Első működés során kövesse a következő lépéseket: Helyezze be az elemeket és resetelje a készüléket a (7) vezérlő panelen 6 nyomógomb a műanyag fedél alatt helyezkedik el: P programozás napi, óra & perc beállítás OK jóváhagyás előre vissza RESET program törlés 3 nyomógomb a kezelőpanelen elöl: (manuális) / (hőmlrséklet-idő), (Be- és kikapcsolás) Óra beállítás Következő lépéseket kell megtenni az óra beállításához: 1. Nyissuk le a fedelet! 2. 2 másodpercig nyomjuk meg a jelet! 3. Állítsuk be a napot a és gombokkal! 4. Hagyjuk jóvá az OK gombbal 5. Állítsuk be az órát a és gombokkal! 6. Hagyjuk jóvá az OK gombbal 7. Állítsuk be a percet a és gombokkal! 8. Hagyjuk jóvá az OK gombbal 1 perc után ahogy nem nyomunk gombot a CHRONOSTÁT automatikusan kilép a programozási módból.

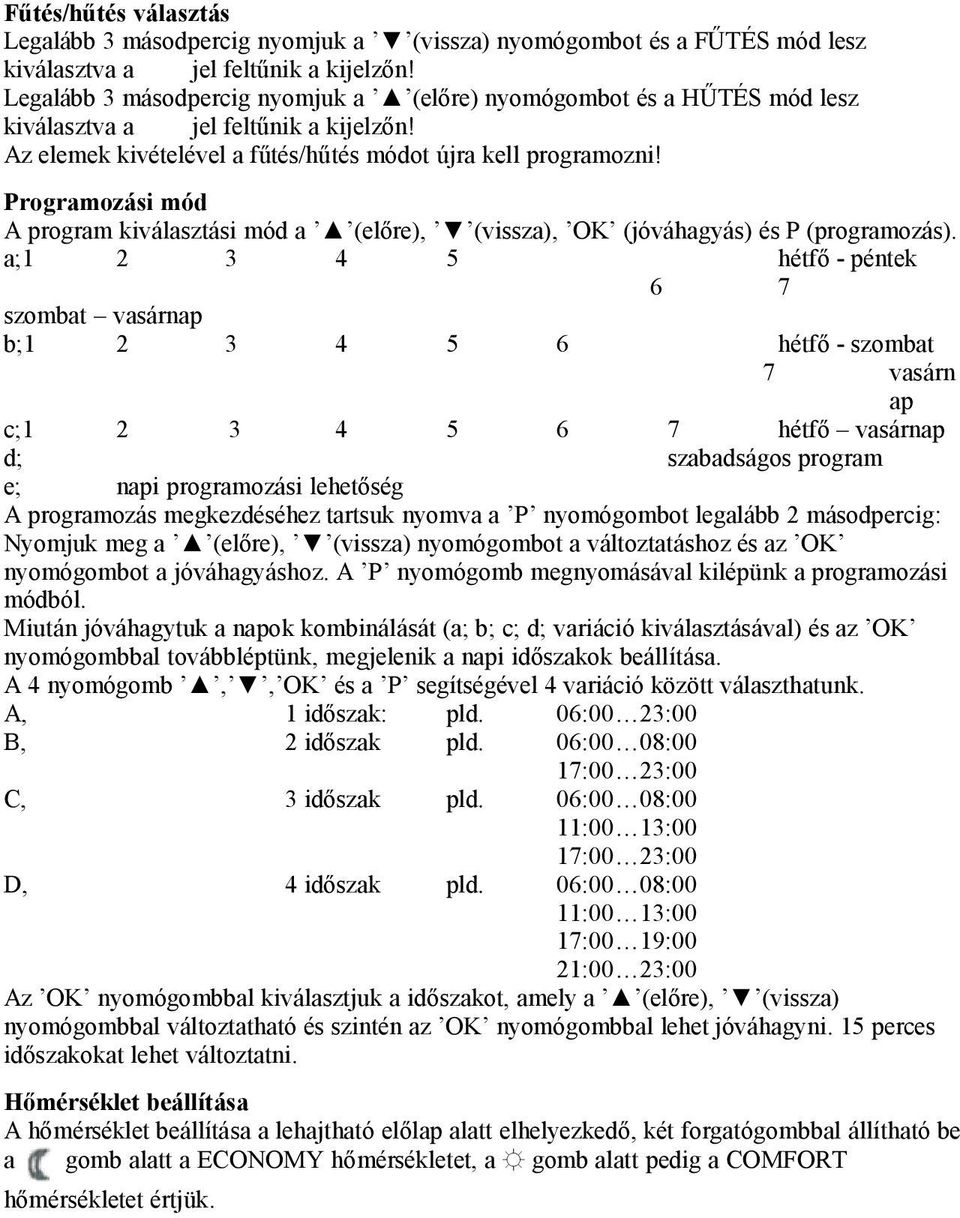

4 Fűtés/hűtés választás Legalább 3 másodpercig nyomjuk a (vissza) nyomógombot és a FŰTÉS mód lesz kiválasztva a jel feltűnik a kijelzőn! Legalább 3 másodpercig nyomjuk a (előre) nyomógombot és a HŰTÉS mód lesz kiválasztva a jel feltűnik a kijelzőn! Az elemek kivételével a fűtés/hűtés módot újra kell programozni! Programozási mód A program kiválasztási mód a (előre), (vissza), OK (jóváhagyás) és P (programozás). a; hétfő - péntek 6 7 szombat vasárnap b; hétfő - szombat 7 vasárn ap c; hétfő vasárnap d; szabadságos program e; napi programozási lehetőség A programozás megkezdéséhez tartsuk nyomva a P nyomógombot legalább 2 másodpercig: Nyomjuk meg a (előre), (vissza) nyomógombot a változtatáshoz és az OK nyomógombot a jóváhagyáshoz. A P nyomógomb megnyomásával kilépünk a programozási módból. Miután jóváhagytuk a napok kombinálását (a; b; c; d; variáció kiválasztásával) és az OK nyomógombbal továbbléptünk, megjelenik a napi időszakok beállítása. A 4 nyomógomb,, OK és a P segítségével 4 variáció között választhatunk. A, 1 időszak: pld. 06:00 23:00 B, 2 időszak pld. 06:00 08:00 17:00 23:00 C, 3 időszak pld. 06:00 08:00 11:00 13:00 17:00 23:00 D, 4 időszak pld. 06:00 08:00 11:00 13:00 17:00 19:00 21:00 23:00 Az OK nyomógombbal kiválasztjuk a időszakot, amely a (előre), (vissza) nyomógombbal változtatható és szintén az OK nyomógombbal lehet jóváhagyni. 15 perces időszakokat lehet változtatni. Hőmérséklet beállítása A hőmérséklet beállítása a lehajtható előlap alatt elhelyezkedő, két forgatógombbal állítható be a gomb alatt a ECONOMY hőmérsékletet, a gomb alatt pedig a COMFORT hőmérsékletet értjük.

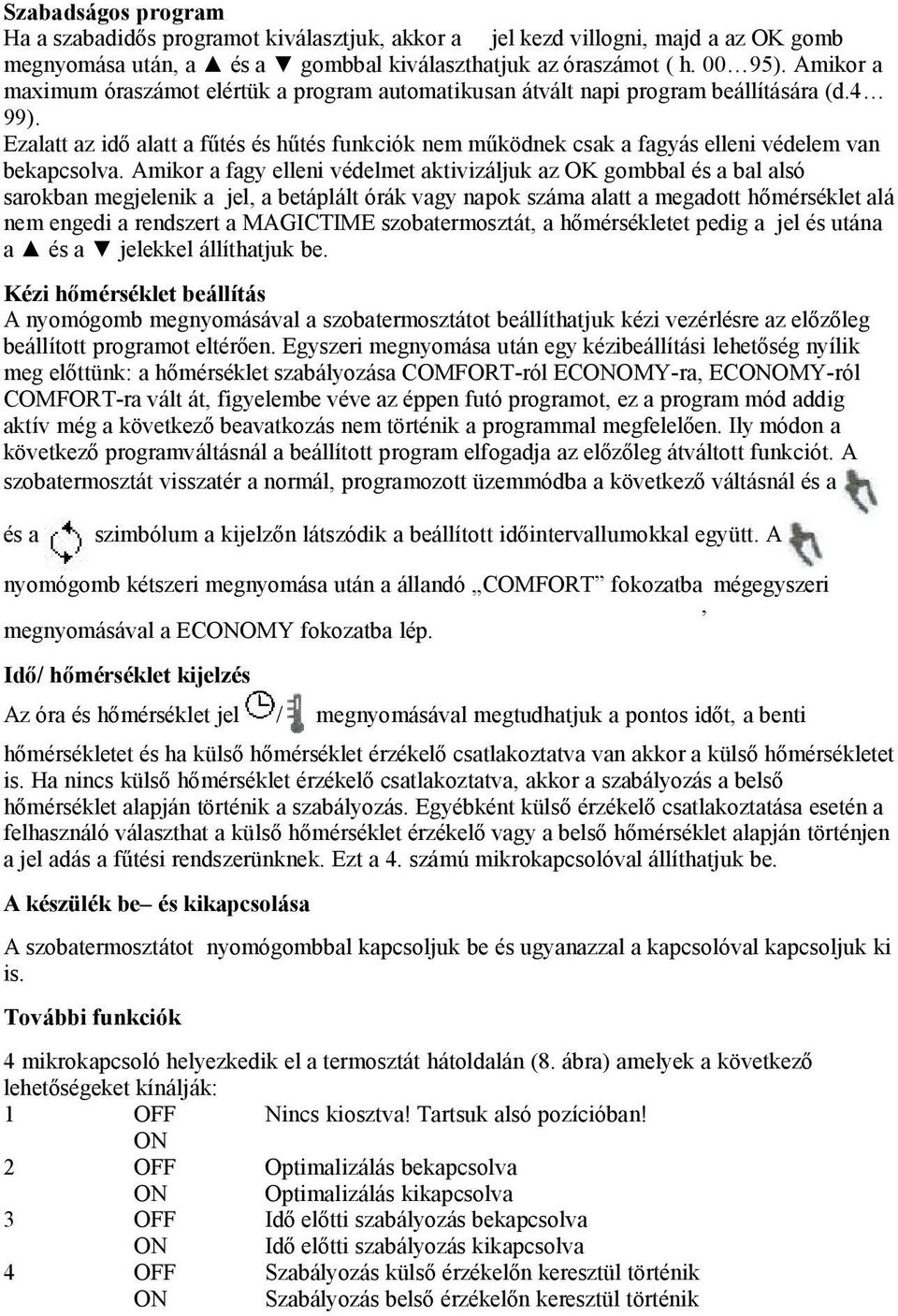

5 Szabadságos program Ha a szabadidős programot kiválasztjuk, akkor a jel kezd villogni, majd a az OK gomb megnyomása után, a és a gombbal kiválaszthatjuk az óraszámot ( h ). Amikor a maximum óraszámot elértük a program automatikusan átvált napi program beállítására (d.4 99). Ezalatt az idő alatt a fűtés és hűtés funkciók nem működnek csak a fagyás elleni védelem van bekapcsolva. Amikor a fagy elleni védelmet aktivizáljuk az OK gombbal és a bal alsó sarokban megjelenik a jel, a betáplált órák vagy napok száma alatt a megadott hőmérséklet alá nem engedi a rendszert a MAGICTIME szobatermosztát, a hőmérsékletet pedig a jel és utána a és a jelekkel állíthatjuk be. Kézi hőmérséklet beállítás A nyomógomb megnyomásával a szobatermosztátot beállíthatjuk kézi vezérlésre az előzőleg beállított programot eltérően. Egyszeri megnyomása után egy kézibeállítási lehetőség nyílik meg előttünk: a hőmérséklet szabályozása COMFORT-ról ECONOMY-ra, ECONOMY-ról COMFORT-ra vált át, figyelembe véve az éppen futó programot, ez a program mód addig aktív még a következő beavatkozás nem történik a programmal megfelelően. Ily módon a következő programváltásnál a beállított program elfogadja az előzőleg átváltott funkciót. A szobatermosztát visszatér a normál, programozott üzemmódba a következő váltásnál és a és a szimbólum a kijelzőn látszódik a beállított időintervallumokkal együtt. A nyomógomb kétszeri megnyomása után a állandó COMFORT fokozatba, mégegyszeri megnyomásával a ECONOMY fokozatba lép. Idő/ hőmérséklet kijelzés Az óra és hőmérséklet jel / megnyomásával megtudhatjuk a pontos időt, a benti hőmérsékletet és ha külső hőmérséklet érzékelő csatlakoztatva van akkor a külső hőmérsékletet is. Ha nincs külső hőmérséklet érzékelő csatlakoztatva, akkor a szabályozás a belső hőmérséklet alapján történik a szabályozás. Egyébként külső érzékelő csatlakoztatása esetén a felhasználó választhat a külső hőmérséklet érzékelő vagy a belső hőmérséklet alapján történjen a jel adás a fűtési rendszerünknek. Ezt a 4. számú mikrokapcsolóval állíthatjuk be. A készülék be és kikapcsolása A szobatermosztátot nyomógombbal kapcsoljuk be és ugyanazzal a kapcsolóval kapcsoljuk ki is. További funkciók 4 mikrokapcsoló helyezkedik el a termosztát hátoldalán (8. ábra) amelyek a következő lehetőségeket kínálják: 1 OFF Nincs kiosztva! Tartsuk alsó pozícióban! ON 2 OFF Optimalizálás bekapcsolva ON Optimalizálás kikapcsolva 3 OFF Idő előtti szabályozás bekapcsolva ON Idő előtti szabályozás kikapcsolva 4 OFF Szabályozás külső érzékelőn keresztül történik ON Szabályozás belső érzékelőn keresztül történik

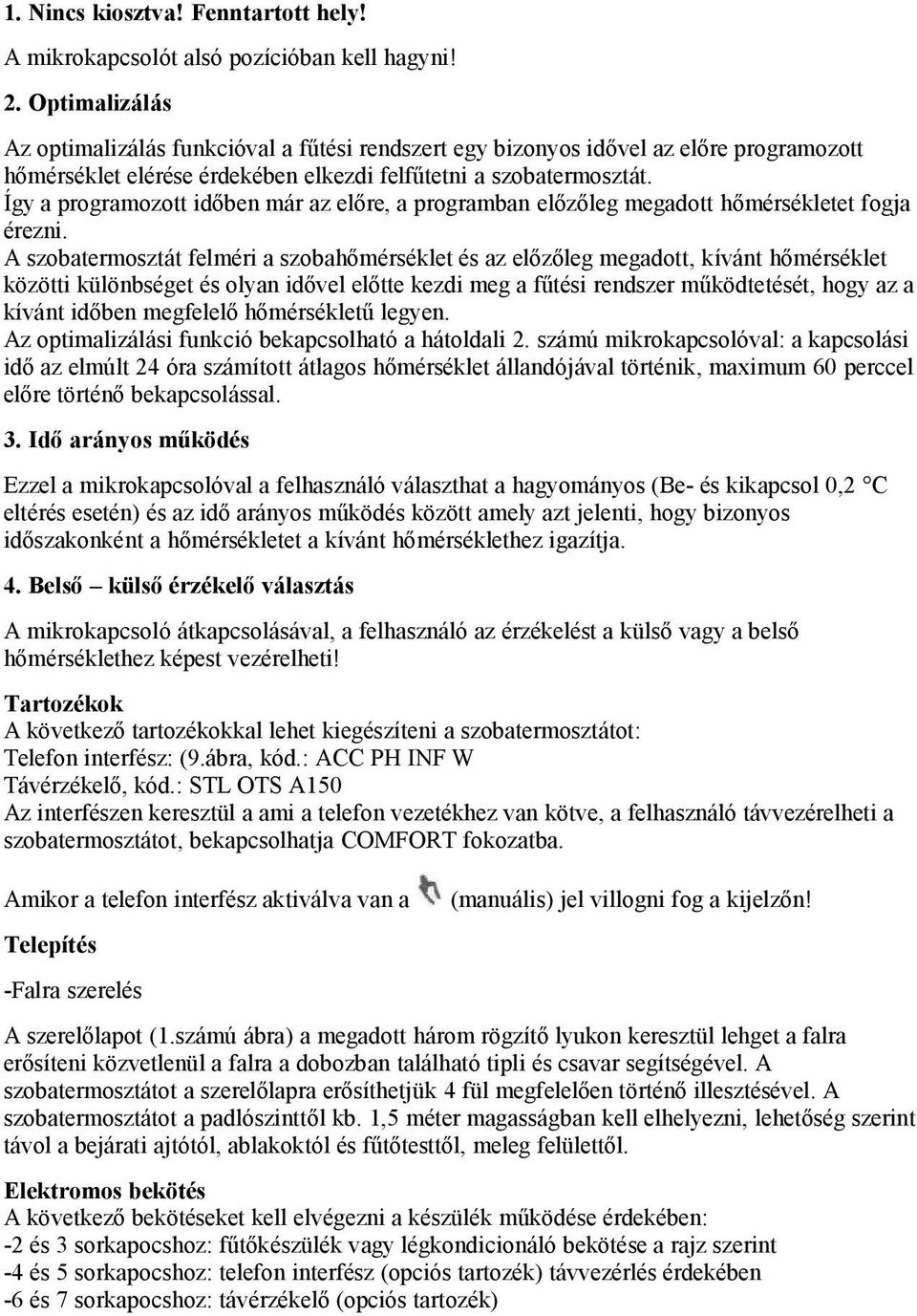

6 1. Nincs kiosztva! Fenntartott hely! A mikrokapcsolót alsó pozícióban kell hagyni! 2. Optimalizálás Az optimalizálás funkcióval a fűtési rendszert egy bizonyos idővel az előre programozott hőmérséklet elérése érdekében elkezdi felfűtetni a szobatermosztát. Így a programozott időben már az előre, a programban előzőleg megadott hőmérsékletet fogja érezni. A szobatermosztát felméri a szobahőmérséklet és az előzőleg megadott, kívánt hőmérséklet közötti különbséget és olyan idővel előtte kezdi meg a fűtési rendszer működtetését, hogy az a kívánt időben megfelelő hőmérsékletű legyen. Az optimalizálási funkció bekapcsolható a hátoldali 2. számú mikrokapcsolóval: a kapcsolási idő az elmúlt 24 óra számított átlagos hőmérséklet állandójával történik, maximum 60 perccel előre történő bekapcsolással. 3. Idő arányos működés Ezzel a mikrokapcsolóval a felhasználó választhat a hagyományos (Be- és kikapcsol 0,2 C eltérés esetén) és az idő arányos működés között amely azt jelenti, hogy bizonyos időszakonként a hőmérsékletet a kívánt hőmérséklethez igazítja. 4. Belső külső érzékelő választás A mikrokapcsoló átkapcsolásával, a felhasználó az érzékelést a külső vagy a belső hőmérséklethez képest vezérelheti! Tartozékok A következő tartozékokkal lehet kiegészíteni a szobatermosztátot: Telefon interfész: (9.ábra, kód.: ACC PH INF W Távérzékelő, kód.: STL OTS A150 Az interfészen keresztül a ami a telefon vezetékhez van kötve, a felhasználó távvezérelheti a szobatermosztátot, bekapcsolhatja COMFORT fokozatba. Amikor a telefon interfész aktiválva van a Telepítés -Falra szerelés (manuális) jel villogni fog a kijelzőn! A szerelőlapot (1.számú ábra) a megadott három rögzítő lyukon keresztül lehget a falra erősíteni közvetlenül a falra a dobozban található tipli és csavar segítségével. A szobatermosztátot a szerelőlapra erősíthetjük 4 fül megfelelően történő illesztésével. A szobatermosztátot a padlószinttől kb. 1,5 méter magasságban kell elhelyezni, lehetőség szerint távol a bejárati ajtótól, ablakoktól és fűtőtesttől, meleg felülettől. Elektromos bekötés A következő bekötéseket kell elvégezni a készülék működése érdekében: -2 és 3 sorkapocshoz: fűtőkészülék vagy légkondicionáló bekötése a rajz szerint -4 és 5 sorkapocshoz: telefon interfész (opciós tartozék) távvezérlés érdekében -6 és 7 sorkapocshoz: távérzékelő (opciós tartozék)

7 Elem csere Amikor a készülék kijelzőjén megjelenik a jel az elemeket kikell cserélni. A következő módon: 1, nyissuk le a termosztát műanyag fedlapját 2. vegyük ki az elhasznált elemeket 3. helyezzük be a 1,5 V-os AA típusú elemeket 4. Ha szükséges nyomjuk meg a RESET gombot, de ez az újbóli programozást jelenti számunkra Technikai jellemzők Feszültség: 2x 1,5V (AA típus) alkaline -kb. 1 év Szabályozási tartomány: COMFORT: 10 C 30 C ECONOMY: 10 C 30 C Hőmérséklet érzékelés: Kb. minden 3 percben Hőmérséklet eltérés esetén: 0,2 C-nál Érzékelő típusa: NTC 100k 25 C Pontosság: 1 C Resolution: Kontakt: (N.O.) Védettség: Működési hőmérséklet tartomány: Tárolási hőmérséklet: C Nedvesség: 20%...80% rh Mérete: Mélység) 5 250V SPST IP30 0 C 40 C 133 x87x32mm (Szélesség x Magasság x Figyelmeztetés! A készülék bekötése előtt kapcsoljuk le az elektromos áramot! A szobatermosztát felhelyezésénél kerüljük a közelben lévő forró felületeket, huzatos helyeket, vagy a hideg falakat. A készülék elektromos bekötését az előírásoknak megfelelően kell végezni! A készülék felszerelését szakember, vagy szakszervizes végezze az érvényben lévő szabványoknak megfelelően
