ELEKTRONIKUS KERINGTET SZIVATTYÚK

Átírás

1

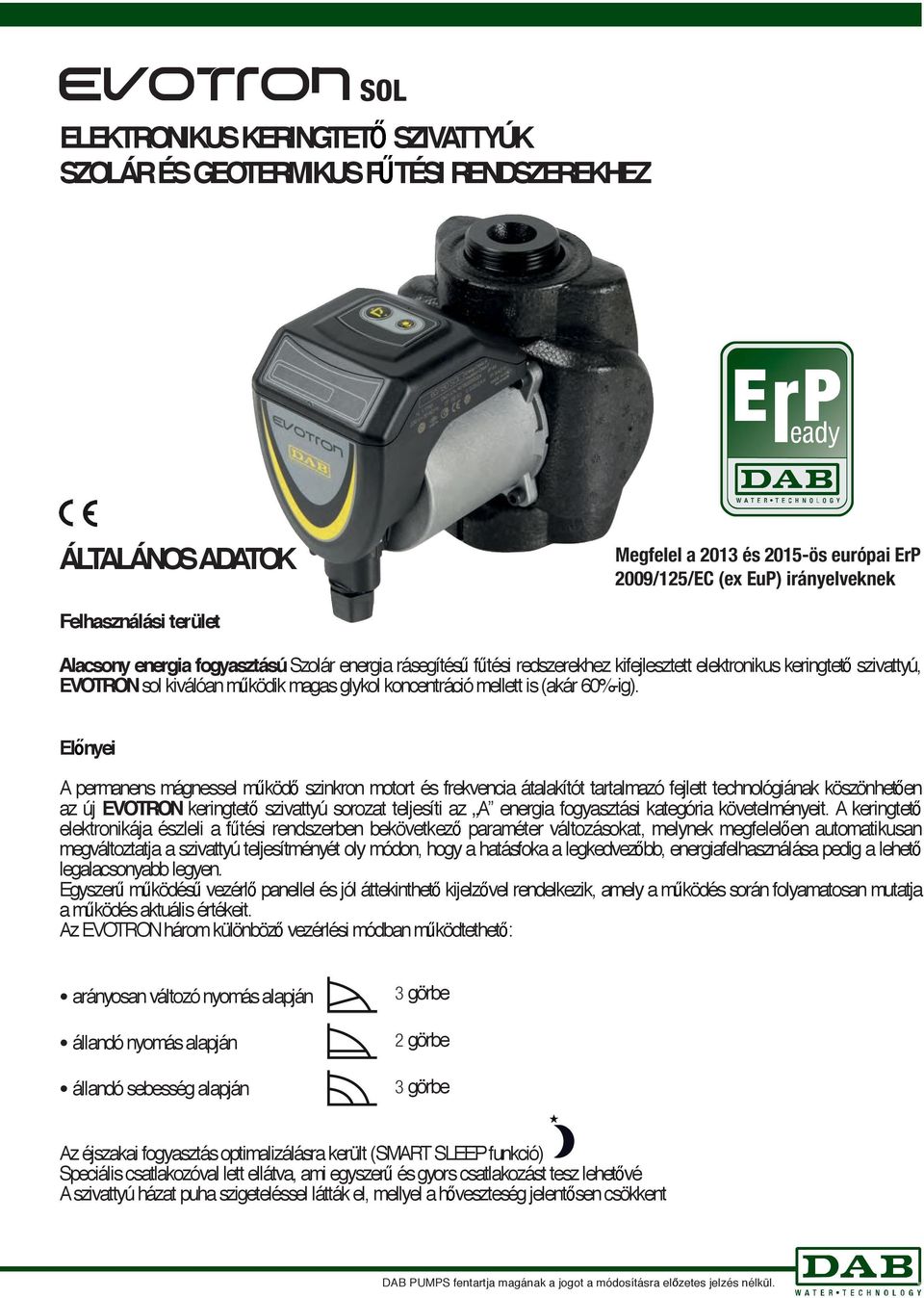

2 ÁLTALÁNOS ADATOK Felhasználási terület Alacsony energia fogyasztású Szolár energia rásegítés f tési redszerekhez kifejlesztett elektronikus keringtet szivattyú, EVOTRON sol kiválóan m ködik magas glykol koncentráció mellett is (akár 60%-ig). El nyei A permanens mágnessel m köd szinkron motort és frekvencia átalakítót tartalmazó fejlett technológiának köszönhet en az új EVOTRON keringtet szivattyú sorozat teljesíti az A energia fogyasztási kategória követelményeit. A keringtet elektronikája észleli a f tési rendszerben bekövetkez paraméter változásokat, melynek megfelel en automatikusan megváltoztatja a szivattyú teljesítményét oly módon, hogy a hatásfoka a legkedvez bb, energiafelhasználása pedig a lehet legalacsonyabb legyen. Egyszer m ködés vezérl panellel és jól áttekinthet kijelz vel rendelkezik, amely a m ködés során folyamatosan mutatja a m ködés aktuális értékeit. Az EVOTRON három különböz vezérlési módban m ködtethet : arányosan változó nyomás alapján állandó nyomás alapján állandó sebesség alapján görbe görbe görbe Az éjszakai fogyasztás optimalizálásra került (SMART SLEEP funkció) Speciális csatlakozóval lett ellátva, ami egyszer és gyors csatlakozást tesz lehet vé A szivattyú házat puha szigeteléssel látták el, mellyel a h veszteség jelent sen csökkent

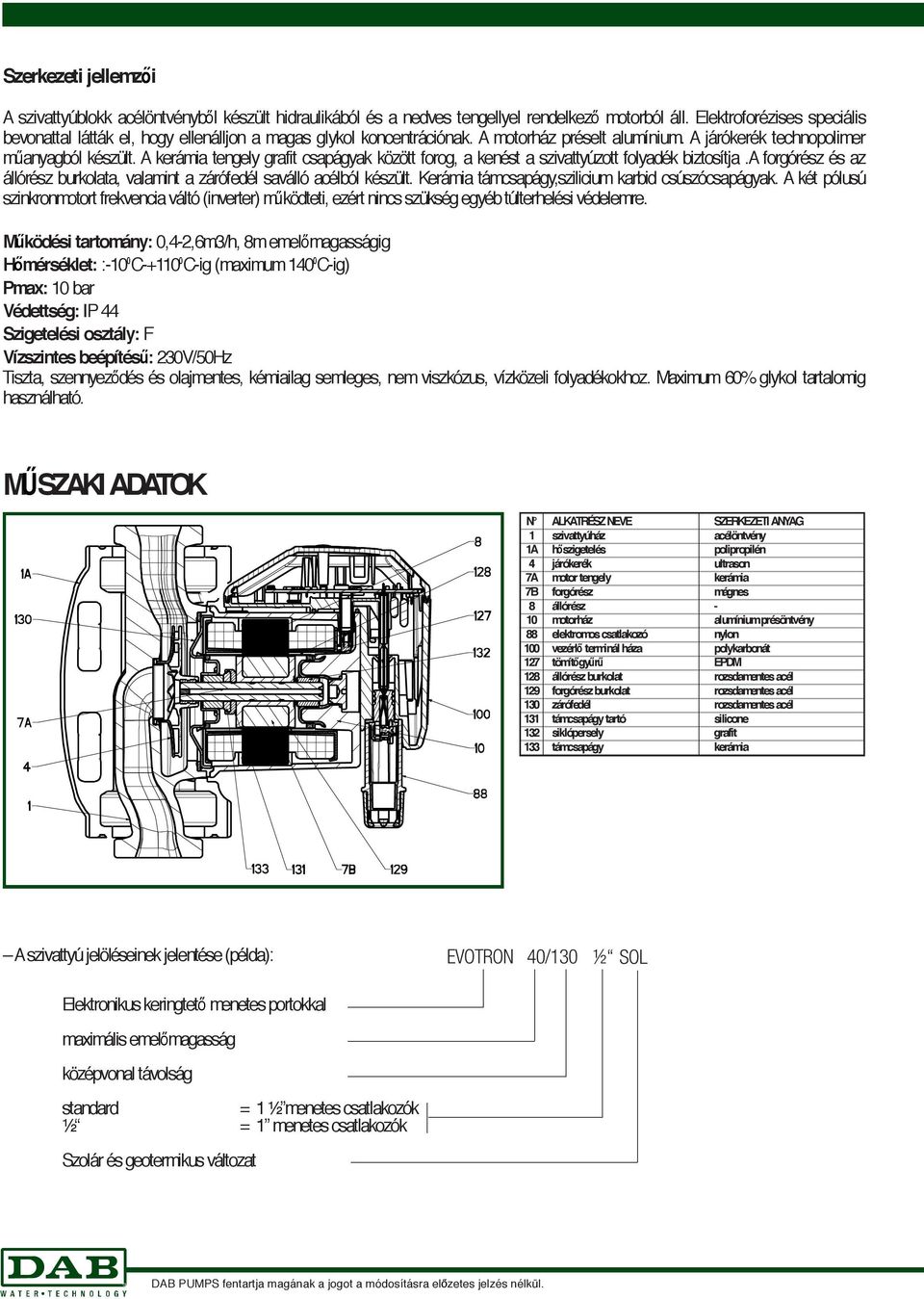

3 Szerkezeti jellemz i A szivattyúblokk acélöntvényb l készült hidraulikából és a nedves tengellyel rendelkez motorból áll. Elektroforézises speciális bevonattal látták el, hogy ellenálljon a magas glykol koncentrációnak. A motorház préselt alumínium. A járókerék technopolimer m anyagból készült. A kerámia tengely grafit csapágyak között forog, a kenést a szivattyúzott folyadék biztosítja.a forgórész és az állórész burkolata, valamint a zárófedél saválló acélból készült. Kerámia támcsapágy,szilicium karbid csúszócsapágyak. A két pólusú szinkronmotort frekvencia váltó (inverter) m ködteti, ezért nincs szükség egyéb túlterhelési védelemre. M ködési tartomány: 0,4-2,6m3/h, 8m emel magasságig H mérséklet: :-10 C-+110 C-ig (maximum 140 C-ig) Pmax: 10 bar Védettség: IP 44 Szigetelési osztály: F Vízszintes beépítés : 230V/50Hz Tiszta, szennyez dés és olajmentes, kémiailag semleges, nem viszkózus, vízközeli folyadékokhoz. Maximum 60% glykol tartalomig használható. M SZAKI ADATOK N ALKATRÉSZ NEVE SZERKEZETI ANYAG 1 szivattyúház acélöntvény 1A h szigetelés polipropilén 4 járókerék ultrason 7A motor tengely kerámia 7B forgórész mágnes 8 állórész - 10 motorház alumíniumprésöntvény 88 elektromos csatlakozó nylon 100 vezérl terminál háza polykarbonát 127 tömít gy r EPDM 128 állórész burkolat rozsdamentes acél 129 forgórész burkolat rozsdamentes acél 130 zárófedél rozsdamentes acél 131 támcsapágy tartó silicone 132 siklópersely grafit 133 támcsapágy kerámia A szivattyú jelöléseinek jelentése (példa): Elektronikus keringtet menetes portokkal maximális emel magasság középvonal távolság standard = 1 ½menetes csatlakozók ½ = 1 menetes csatlakozók Szolár és geotermikus változat

4 H mérséklet tartomány: Maximális nyomás: - 10 C-tól C-ig 10 bar (1000kPa) Single beépítés cs menetes csatlakozókkal A jelleggörbék 1mm2/s kinematikai viszkozitásra és 1000kg/m3 s r ségre vonatkozóan lettek kalkulálva. A görbék hibahatára ISO 9906 szerinti.

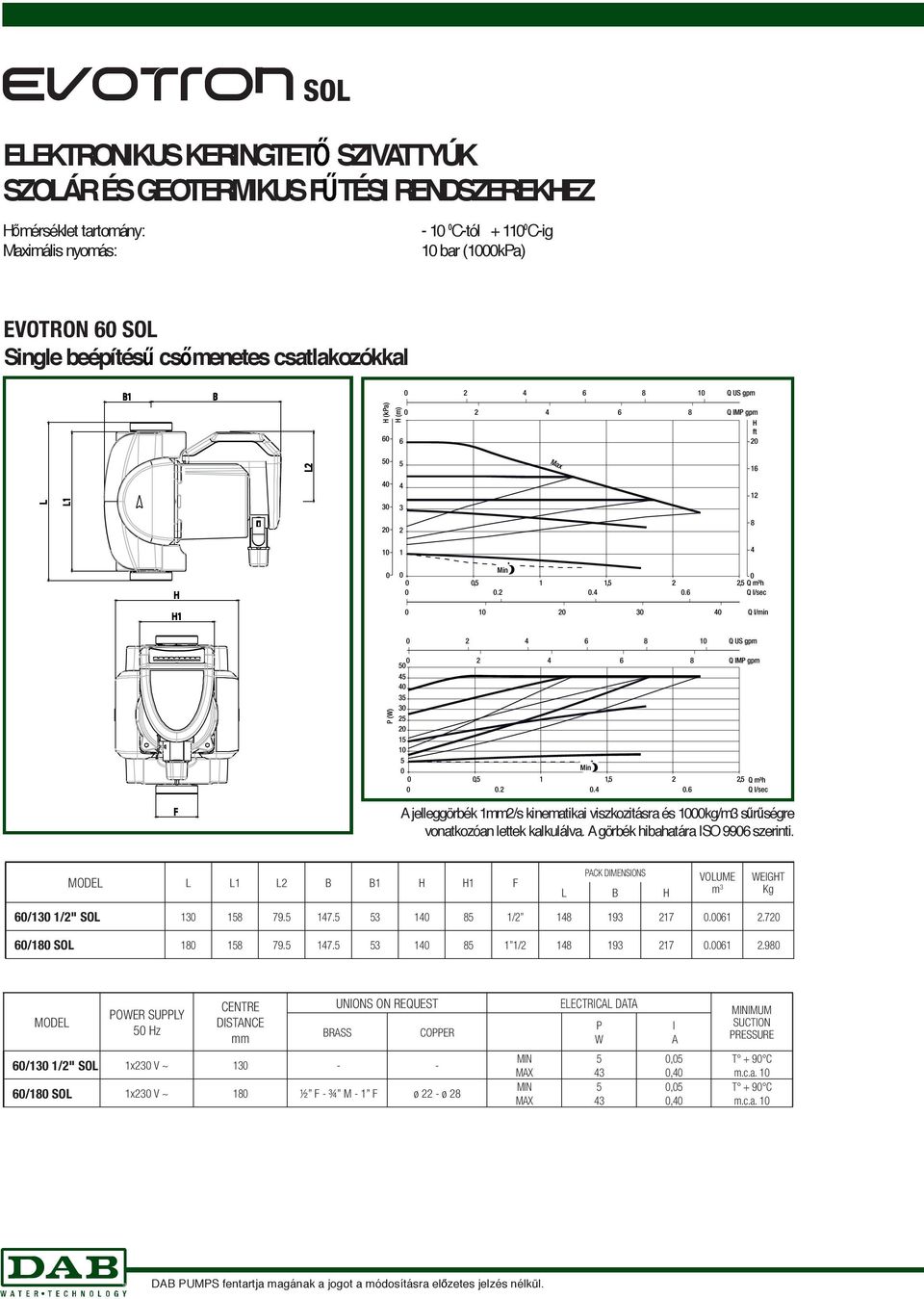

5 H mérséklet tartomány: Maximális nyomás: - 10 C-tól C-ig 10 bar (1000kPa) Single beépítés cs menetes csatlakozókkal A jelleggörbék 1mm2/s kinematikai viszkozitásra és 1000kg/m3 s r ségre vonatkozóan lettek kalkulálva. A görbék hibahatára ISO 9906 szerinti.

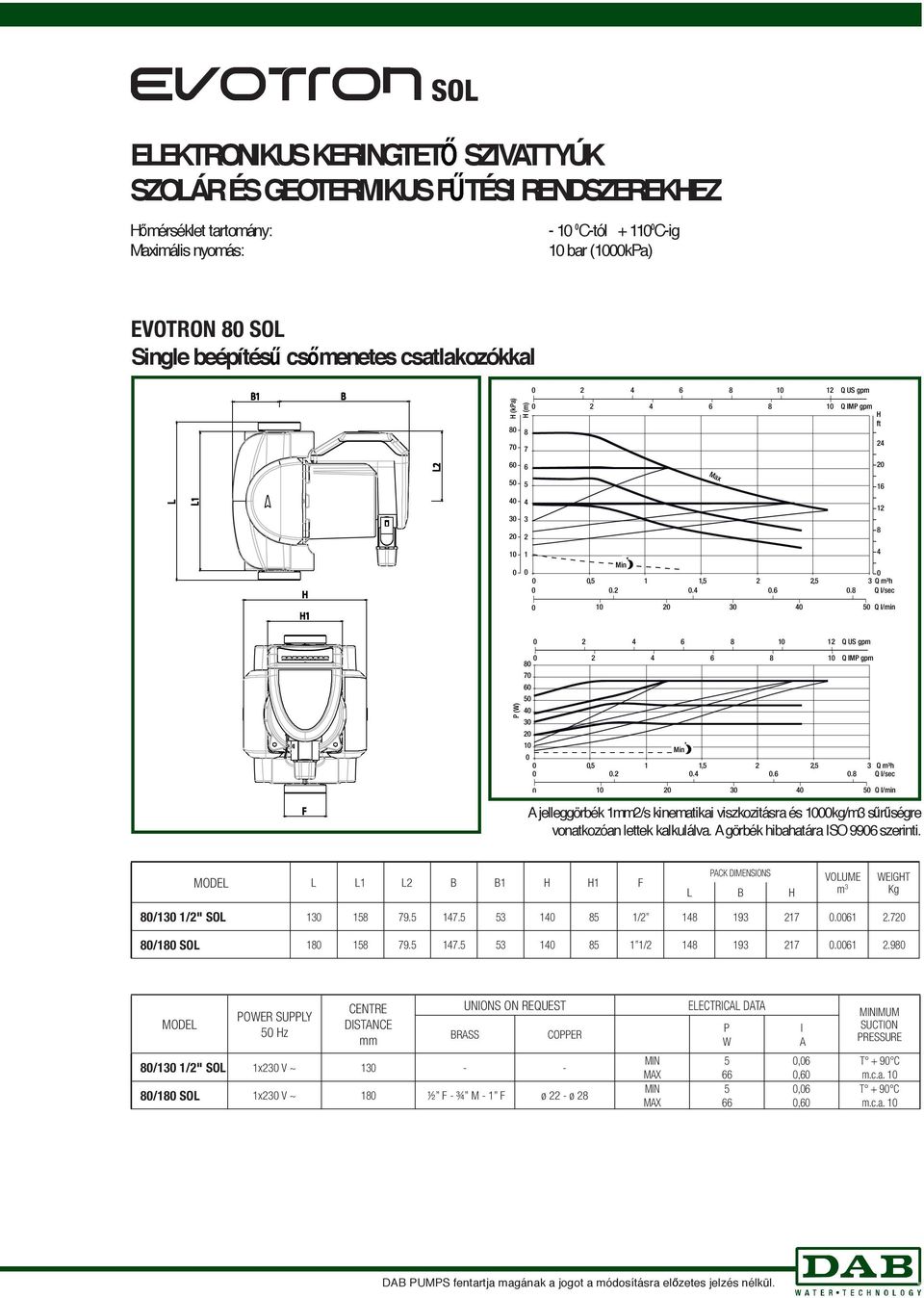

6 H mérséklet tartomány: Maximális nyomás: - 10 C-tól C-ig 10 bar (1000kPa) Single beépítés cs menetes csatlakozókkal A jelleggörbék 1mm2/s kinematikai viszkozitásra és 1000kg/m3 s r ségre vonatkozóan lettek kalkulálva. A görbék hibahatára ISO 9906 szerinti.
