1 Powerline Nano500 XAVB5101 készlet telepítési útmutató

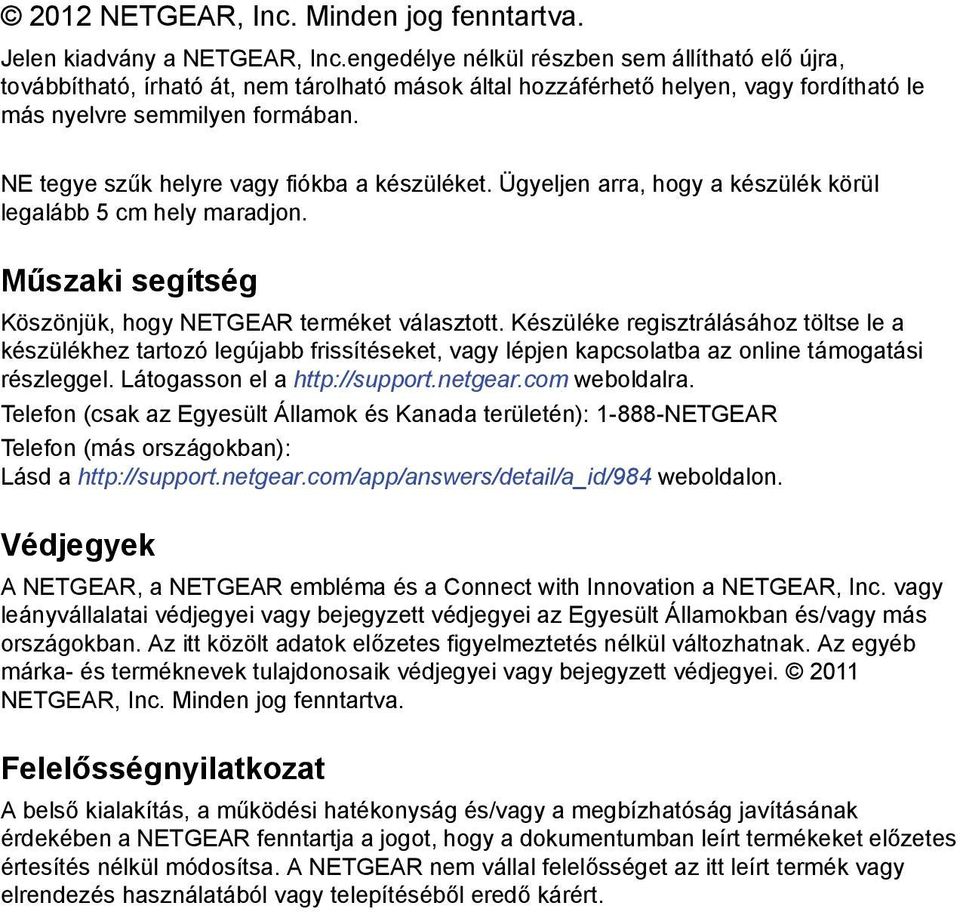

2 2012 NETGEAR, Inc. Minden jog fenntartva. Jelen kiadvány a NETGEAR, Inc.engedélye nélkül részben sem állítható elő újra, továbbítható, írható át, nem tárolható mások által hozzáférhető helyen, vagy fordítható le más nyelvre semmilyen formában. NE tegye szűk helyre vagy fiókba a készüléket. Ügyeljen arra, hogy a készülék körül legalább 5 cm hely maradjon. Műszaki segítség Köszönjük, hogy NETGEAR terméket választott. Készüléke regisztrálásához töltse le a készülékhez tartozó legújabb frissítéseket, vagy lépjen kapcsolatba az online támogatási részleggel. Látogasson el a weboldalra. Telefon (csak az Egyesült Államok és Kanada területén): NETGEAR Telefon (más országokban): Lásd a weboldalon. Védjegyek A NETGEAR, a NETGEAR embléma és a Connect with Innovation a NETGEAR, Inc. vagy leányvállalatai védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Az itt közölt adatok előzetes figyelmeztetés nélkül változhatnak. Az egyéb márka- és terméknevek tulajdonosaik védjegyei vagy bejegyzett védjegyei NETGEAR, Inc. Minden jog fenntartva. Felelősségnyilatkozat A belső kialakítás, a működési hatékonyság és/vagy a megbízhatóság javításának érdekében a NETGEAR fenntartja a jogot, hogy a dokumentumban leírt termékeket előzetes értesítés nélkül módosítsa. A NETGEAR nem vállal felelősséget az itt leírt termék vagy elrendezés használatából vagy telepítéséből eredő kárért.

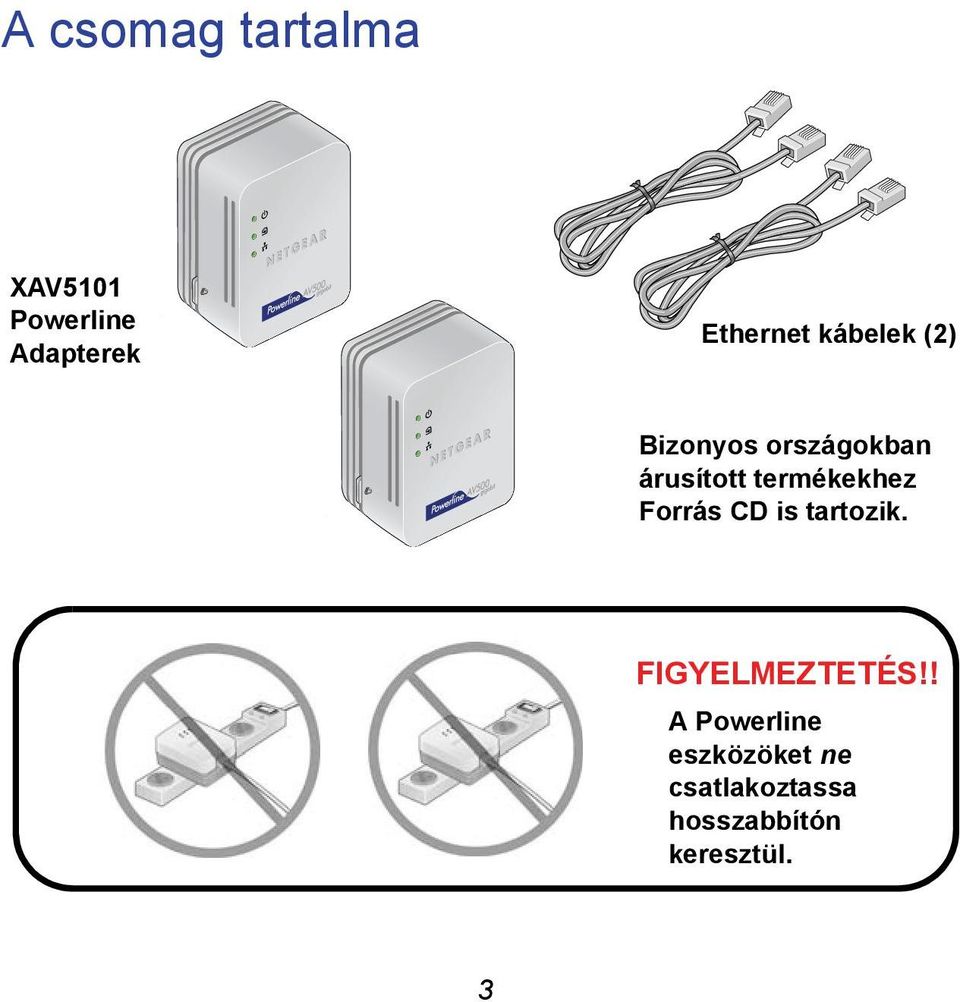

3 A csomag tartalma XAV5101 Powerline Adapterek Ethernet kábelek (2) Bizonyos országokban árusított termékekhez Forrás CD is tartozik. FIGYELMEZTETÉS!! A Powerline eszközöket ne csatlakoztassa hosszabbítón keresztül. 3

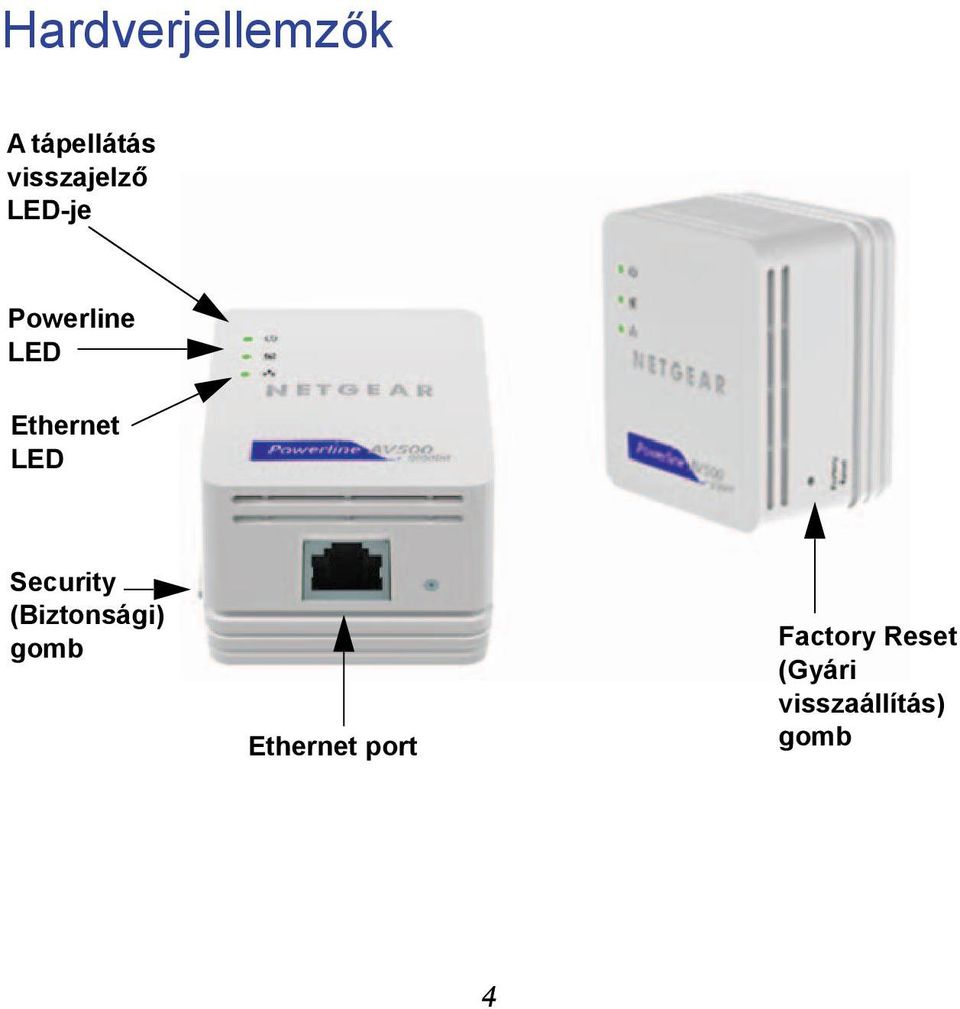

4 Hardverjellemzők A tápellátás visszajelző LED-je Powerline LED Ethernet LED Security (Biztonsági) gomb Ethernet port Factory Reset (Gyári visszaállítás) gomb 4

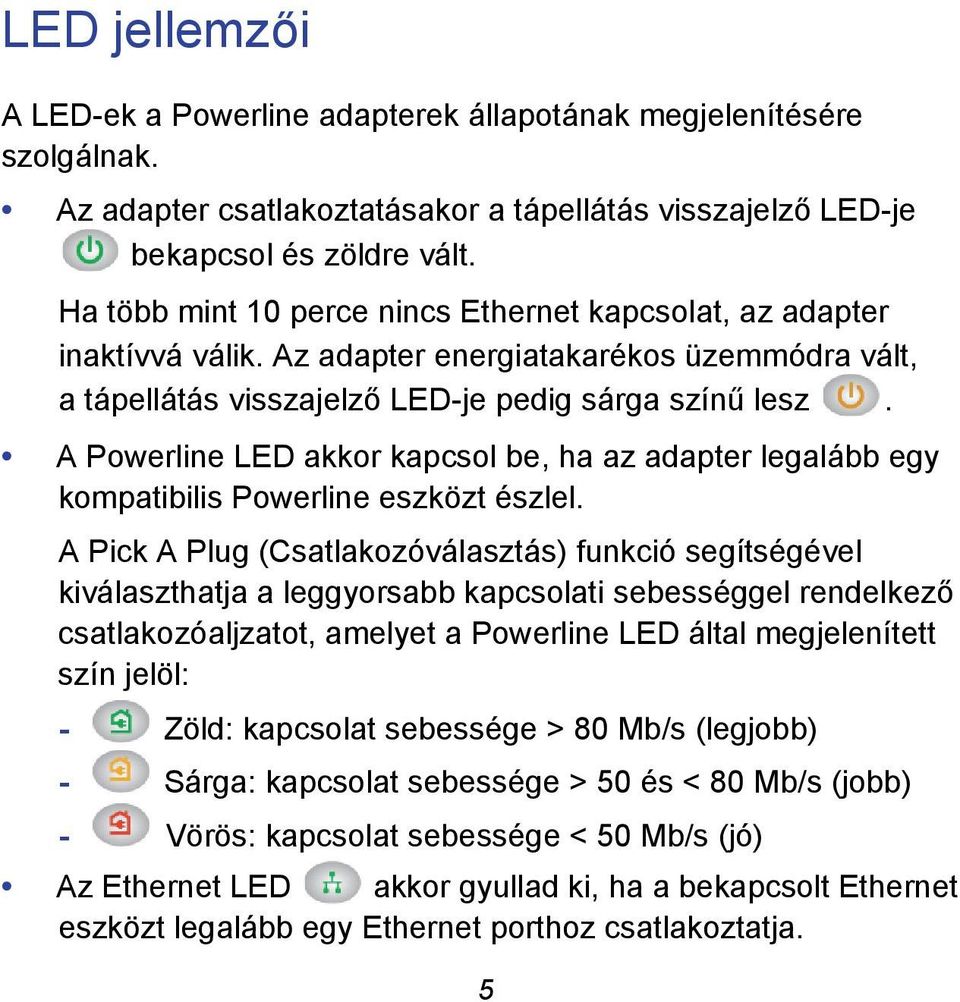

5 LED jellemzői A LED-ek a Powerline adapterek állapotának megjelenítésére szolgálnak. Az adapter csatlakoztatásakor a tápellátás visszajelző LED-je bekapcsol és zöldre vált. Ha több mint 10 perce nincs Ethernet kapcsolat, az adapter inaktívvá válik. Az adapter energiatakarékos üzemmódra vált, a tápellátás visszajelző LED-je pedig sárga színű lesz. A Powerline LED akkor kapcsol be, ha az adapter legalább egy kompatibilis Powerline eszközt észlel. A Pick A Plug (Csatlakozóválasztás) funkció segítségével kiválaszthatja a leggyorsabb kapcsolati sebességgel rendelkező csatlakozóaljzatot, amelyet a Powerline LED által megjelenített szín jelöl: - Zöld: kapcsolat sebessége > 80 Mb/s (legjobb) - Sárga: kapcsolat sebessége > 50 és < 80 Mb/s (jobb) - Vörös: kapcsolat sebessége < 50 Mb/s (jó) Az Ethernet LED akkor gyullad ki, ha a bekapcsolt Ethernet eszközt legalább egy Ethernet porthoz csatlakoztatja. 5

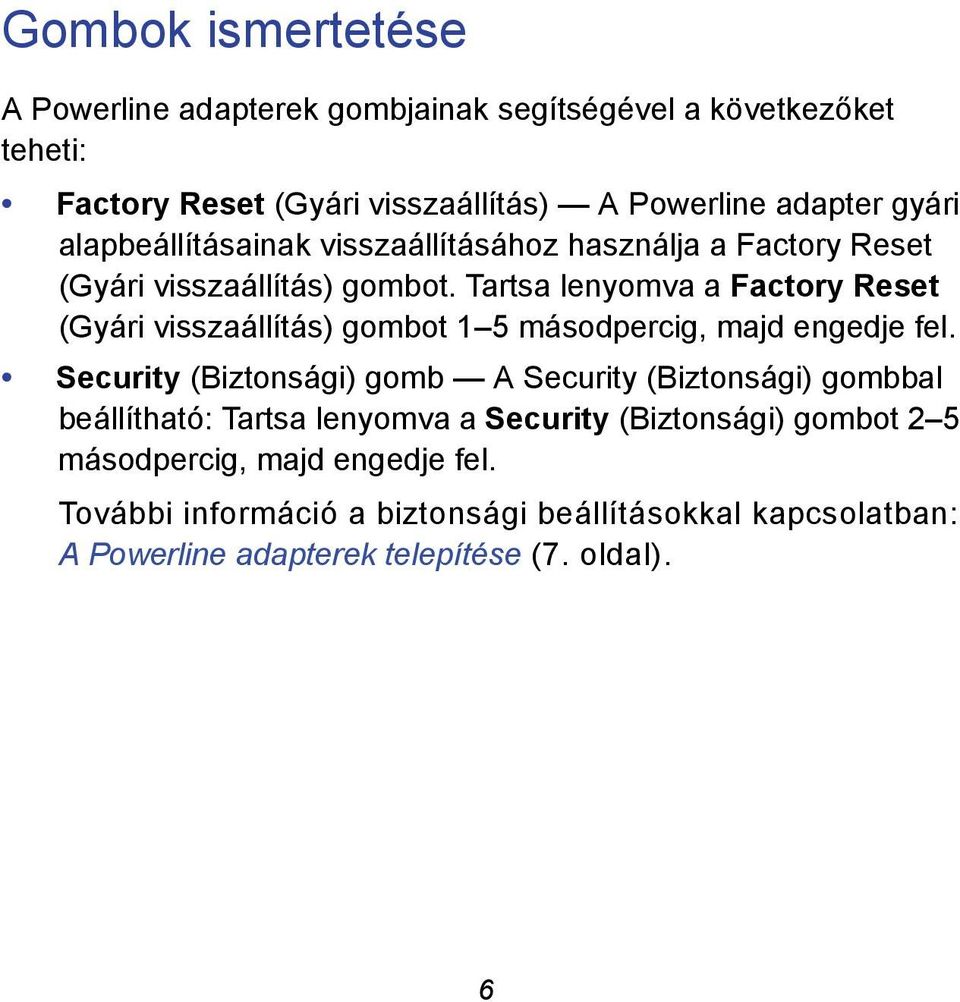

6 Gombok ismertetése A Powerline adapterek gombjainak segítségével a következőket teheti: Factory Reset (Gyári visszaállítás) A Powerline adapter gyári alapbeállításainak visszaállításához használja a Factory Reset (Gyári visszaállítás) gombot. Tartsa lenyomva a Factory Reset (Gyári visszaállítás) gombot 1 5 másodpercig, majd engedje fel. Security (Biztonsági) gomb A Security (Biztonsági) gombbal beállítható: Tartsa lenyomva a Security (Biztonsági) gombot 2 5 másodpercig, majd engedje fel. További információ a biztonsági beállításokkal kapcsolatban: A Powerline adapterek telepítése (7. oldal). 6

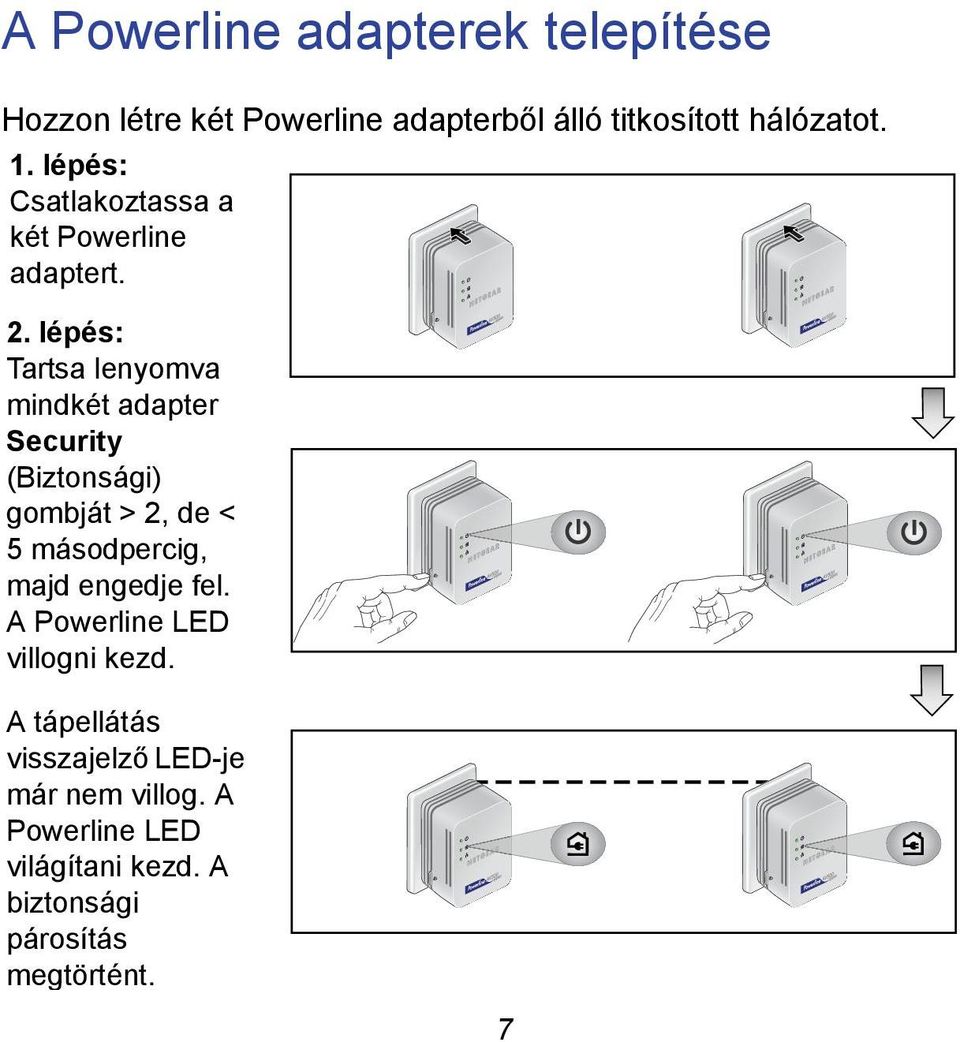

7 A Powerline adapterek telepítése Hozzon létre két Powerline adapterből álló titkosított hálózatot. 1. lépés: Csatlakoztassa a két Powerline adaptert. 2. lépés: Tartsa lenyomva mindkét adapter Security (Biztonsági) gombját > 2, de < 5 másodpercig, majd engedje fel. A Powerline LED villogni kezd. A tápellátás visszajelző LED-je már nem villog. A Powerline LED világítani kezd. A biztonsági párosítás megtörtént. 7

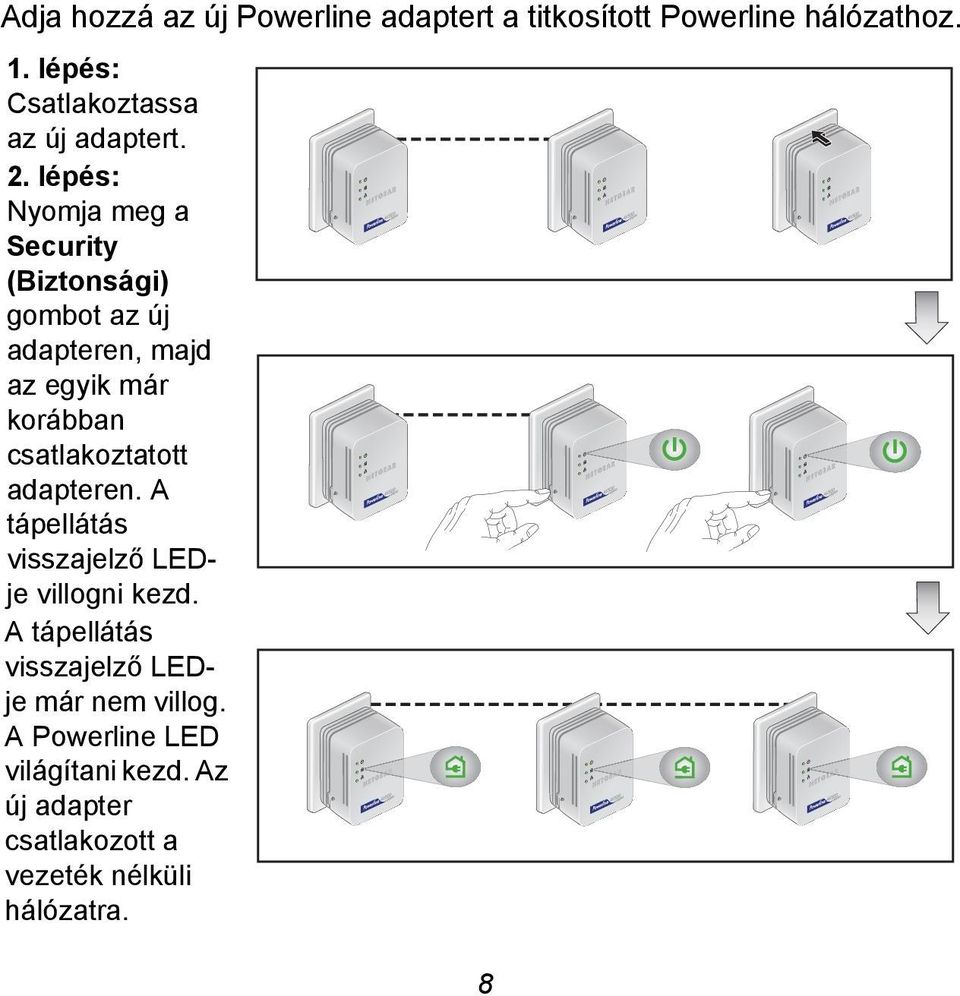

8 Adja hozzá az új Powerline adaptert a titkosított Powerline hálózathoz. 1. lépés: Csatlakoztassa az új adaptert. 2. lépés: Nyomja meg a Security (Biztonsági) gombot az új adapteren, majd az egyik már korábban csatlakoztatott adapteren. A tápellátás visszajelző LEDje villogni kezd. A tápellátás visszajelző LEDje már nem villog. A Powerline LED világítani kezd. Az új adapter csatlakozott a vezeték nélküli hálózatra. 8

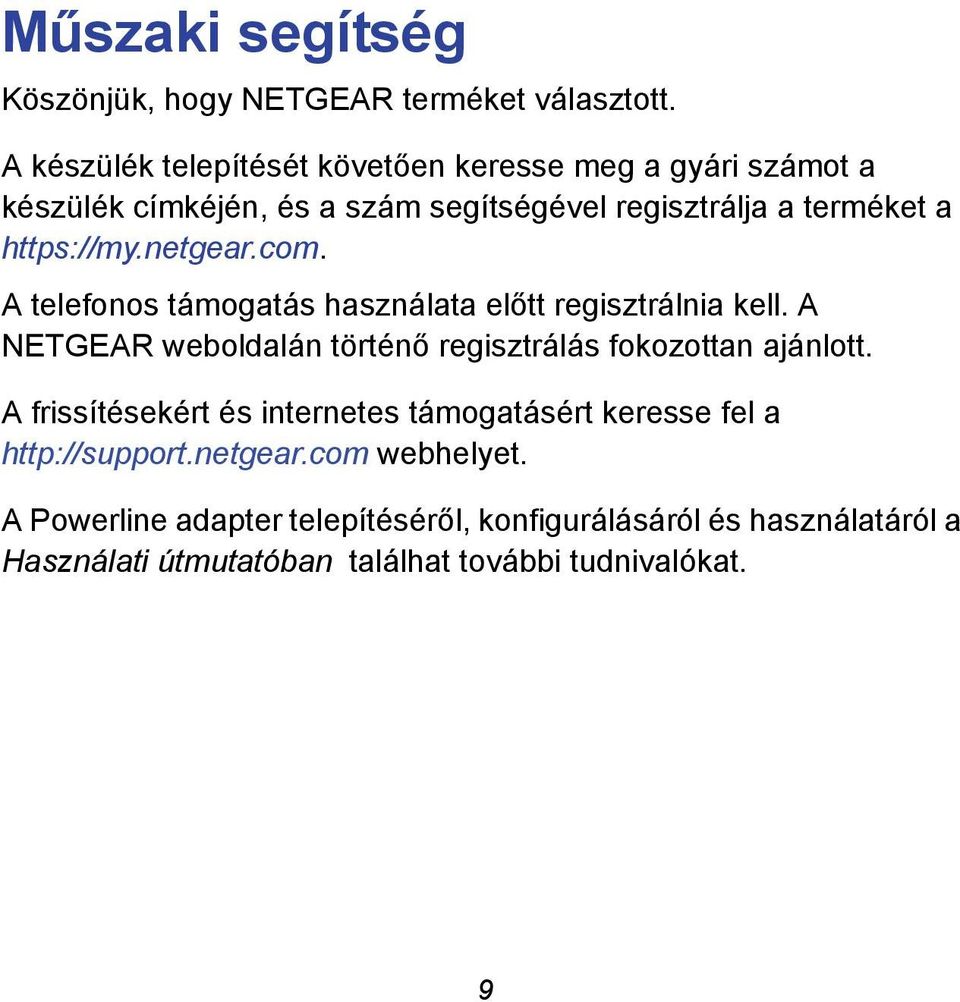

9 Műszaki segítség Köszönjük, hogy NETGEAR terméket választott. A készülék telepítését követően keresse meg a gyári számot a készülék címkéjén, és a szám segítségével regisztrálja a terméket a A telefonos támogatás használata előtt regisztrálnia kell. A NETGEAR weboldalán történő regisztrálás fokozottan ajánlott. A frissítésekért és internetes támogatásért keresse fel a webhelyet. A Powerline adapter telepítéséről, konfigurálásáról és használatáról a Használati útmutatóban találhat további tudnivalókat. 9

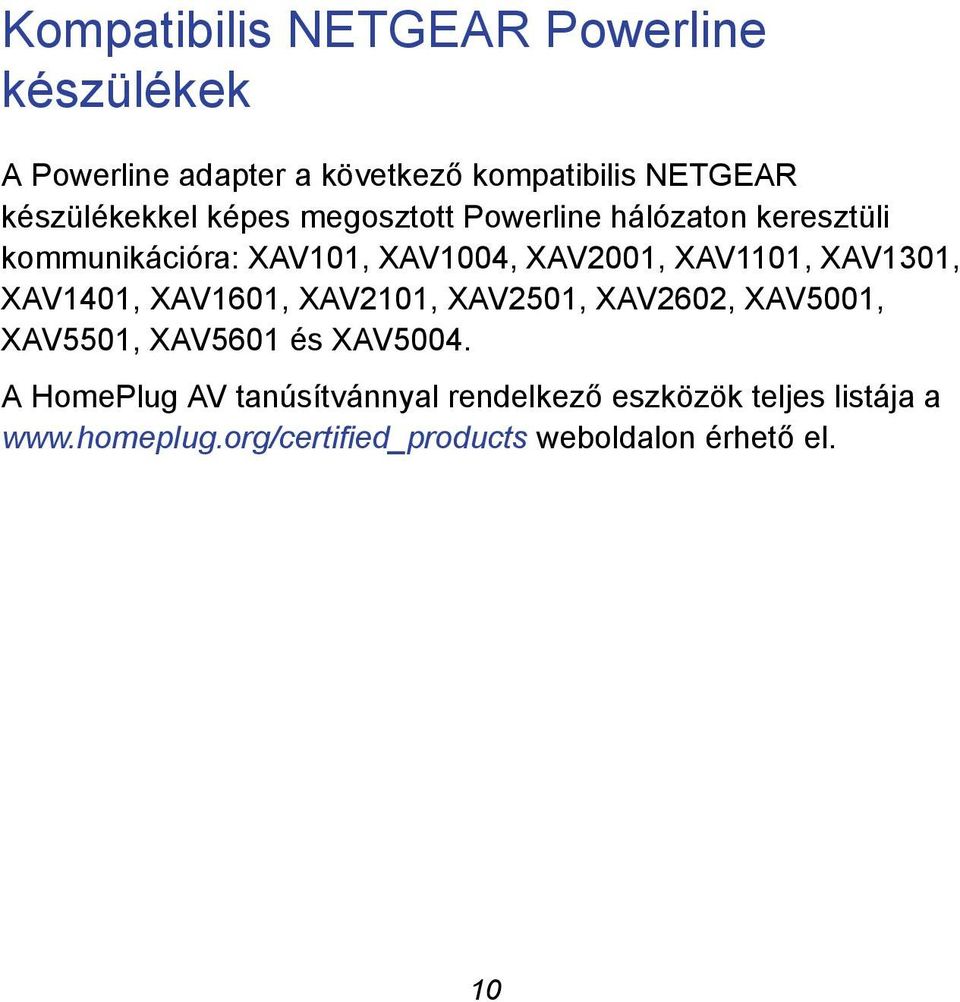

10 Kompatibilis NETGEAR Powerline készülékek A Powerline adapter a következő kompatibilis NETGEAR készülékekkel képes megosztott Powerline hálózaton keresztüli kommunikációra: XAV101, XAV1004, XAV2001, XAV1101, XAV1301, XAV1401, XAV1601, XAV2101, XAV2501, XAV2602, XAV5001, XAV5501, XAV5601 és XAV5004. A HomePlug AV tanúsítvánnyal rendelkező eszközök teljes listája a weboldalon érhető el. 10

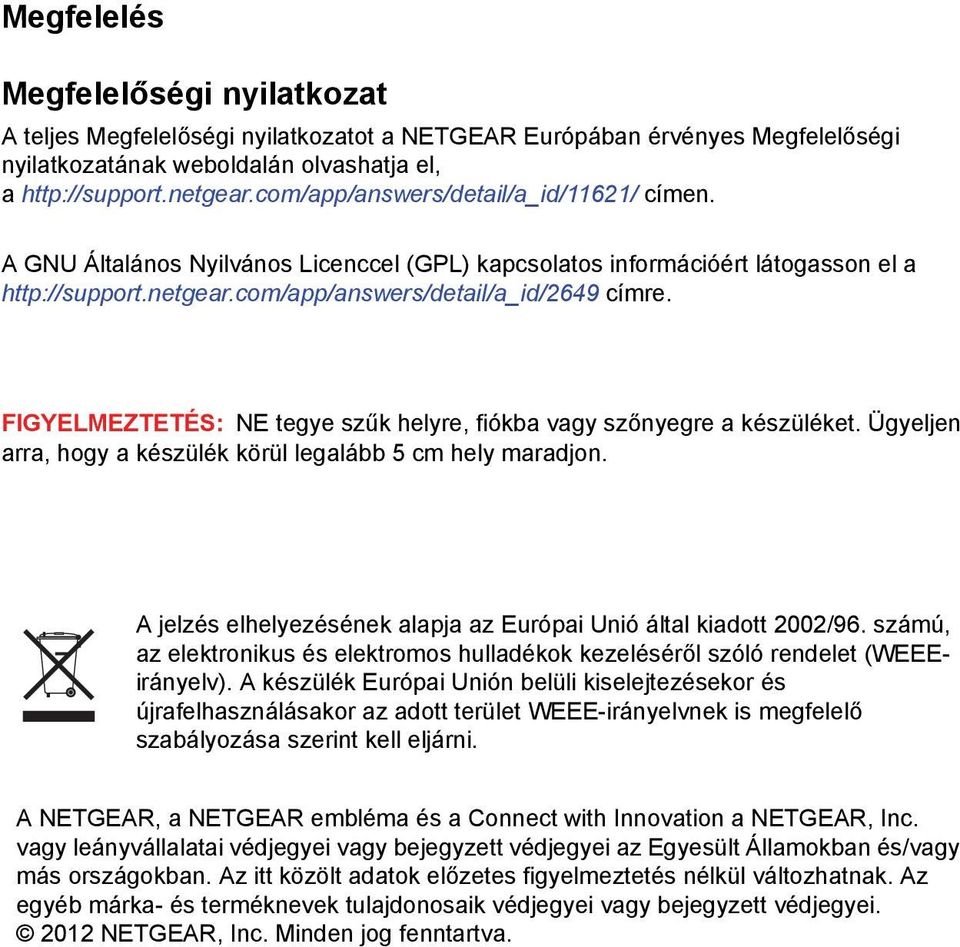

11 Megfelelés Megfelelőségi nyilatkozat A teljes Megfelelőségi nyilatkozatot a NETGEAR Európában érvényes Megfelelőségi nyilatkozatának weboldalán olvashatja el, a címen. A GNU Általános Nyilvános Licenccel (GPL) kapcsolatos információért látogasson el a címre. FIGYELMEZTETÉS: NE tegye szűk helyre, fiókba vagy szőnyegre a készüléket. Ügyeljen arra, hogy a készülék körül legalább 5 cm hely maradjon. A jelzés elhelyezésének alapja az Európai Unió által kiadott 2002/96. számú, az elektronikus és elektromos hulladékok kezeléséről szóló rendelet (WEEEirányelv). A készülék Európai Unión belüli kiselejtezésekor és újrafelhasználásakor az adott terület WEEE-irányelvnek is megfelelő szabályozása szerint kell eljárni. A NETGEAR, a NETGEAR embléma és a Connect with Innovation a NETGEAR, Inc. vagy leányvállalatai védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. Az itt közölt adatok előzetes figyelmeztetés nélkül változhatnak. Az egyéb márka- és terméknevek tulajdonosaik védjegyei vagy bejegyzett védjegyei NETGEAR, Inc. Minden jog fenntartva.

12 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA január
