Öntészeti szimuláció, hıfizikai adatbázis. Szerzı: Dr. Molnár Dániel
|
|
- Márton Kis
- 8 évvel ezelőtt
- Látták:
Átírás
1 Öntészeti szimuláció, hıfizikai adatbázis Szerzı: Dr. Molnár Dániel
2 Tartalom 1. Fázisdiagramok Öntészeti ötvözetek kémiai összetétele Alumínium nyomásos öntészeti ötvözetek kémiai összetétele Magnézium nyomásos öntészeti ötvözetek kémiai összetétele Rézbázisú nyomásos öntészeti ötvözetek kémiai összetétele Cinkbázisú nyomásos öntészeti ötvözetek kémiai összetétele Öntészeti ötvözetek mechanikai tulajdonságai Alumíniumnyomásos ötvözetek mechanikai tulajdonságai...1 (öntött állapotban, szobahőmérsékleten) Magnéziumnyomásos ötvözetek mechanikai tulajdonságai Öntészeti ötvözetek mechanikai és hıfizikai tulajdonságai Alumínium ötvözetek folyáshatára és szakítószilárdsága Magnézium ötvözetek folyáshatára és szakítószilárdsága Cink ötvözetek szakítószilárdsága (MPa) AZ91 és ZnAlCu1 nyomásos öntészeti ötvözetek számított és mért,2% rugalmassági határa Színfémek rugalmassági modulusa (GPa) Öntészeti ötvözetek mért és számított rugalmassági modulusa (GPa) Nyomásos öntészeti ötvözetek számított rugalmassági modulusa (GPa) Nyomásos öntészeti ötvözetek fizikai tulajdonságai szobahőmérsékleten Egyes elemek fizikai tulajdonságai Öntészeti ötvözetek számított és mért sűrűsége szilárd és folyékony állapotban További öntészeti ötvözetek és segédanyagok hıfizikai tulajdonságai Alumínium ötvözetek hıfizikai tulajdonságai Magnézium ötvözetek hıfizikai tulajdonságai Nyomásos öntészeti ötvözetek hıfizikai anyagtulajdonságai Nyomásos öntészeti alumínium ötvözetek mechanikai tulajdonságai Nyomásos öntészeti ötvözetek rugalmassági modulja (GPa) Nyomásos öntészeti ötvözetek hıfizikai anyagtulajdonságai Magnéziumötvözetek hıfizikai anyagtulajdonságai...23
3 5.9 Nyomásos öntészeti szerszámacél (2343) (X4CrMoV51) hıfizikai anyagtulajdonságai Gömbgrafitos öntöttvas ötvözetek mechanikai tulajdonságai Gömbgrafitos öntöttvasak hıfizikai anyagtulajdonságai Átmeneti grafitos öntöttvas anyagtulajdonságai AlSi9Cu3 hıfizikai adato CuSn6 hıfizikai adatok ENGJL15 hıfizikai adatok Furángyantás homokkeverék hıfizikai adatok...42
4 1. Fázisdiagramok FeC fázisdiagram CuZn fázisdiagram
5 CuSn fázisdiagram AlSi fázisdiagram

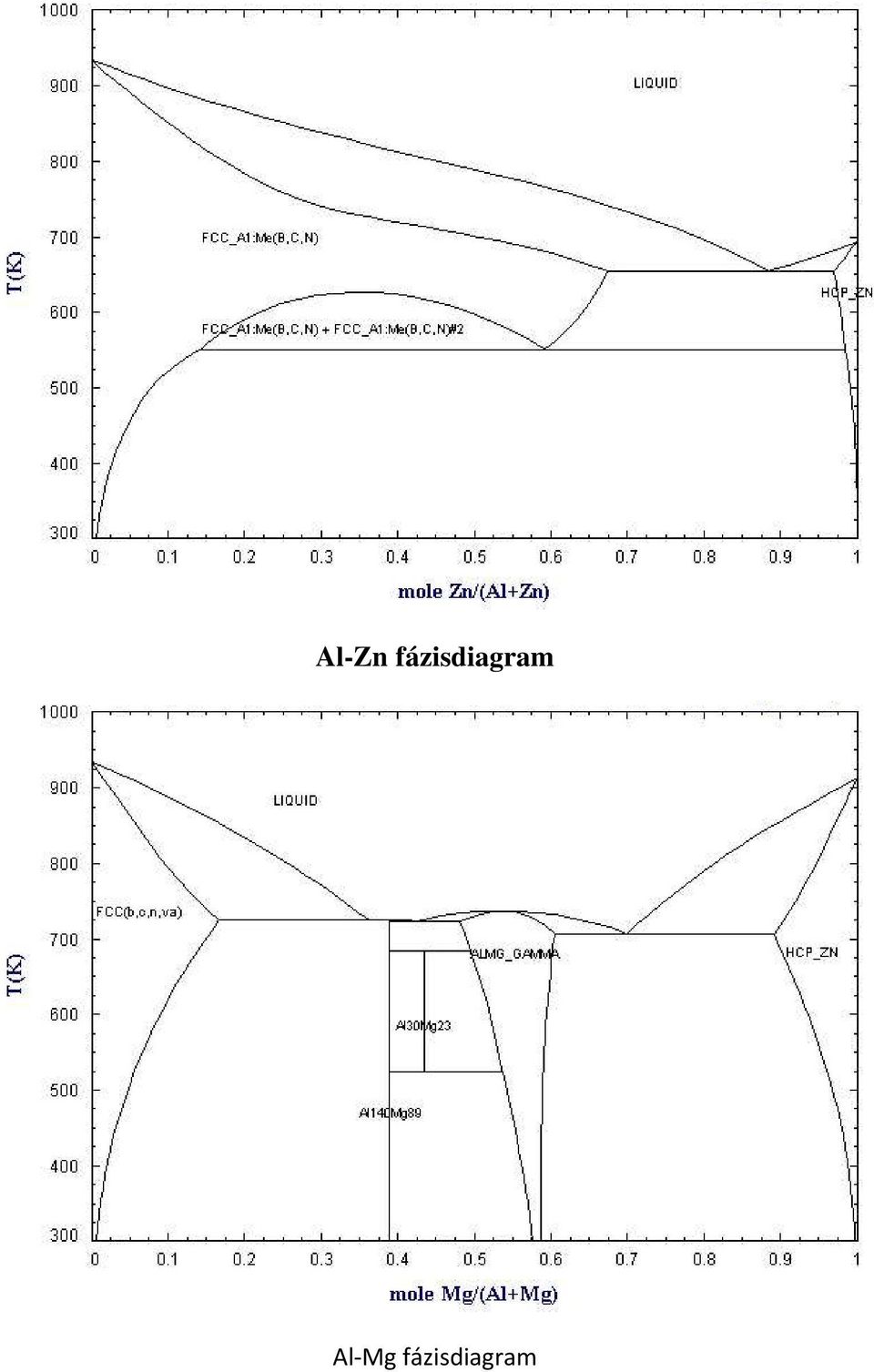

6 AlZn fázisdiagram AlMg fázisdiagram
7 2. Öntészeti ötvözetek kémiai összetétele 2.1 Alumínium nyomásos öntészeti ötvözetek kémiai összetétele (Forrás: DIN EN 176, DIN 17252) Jelölés Kémiai összetétel (%), Maradék Alumínium Elem Si Fe Cu Mn Mg Cr Ni Zn Pb Sn Ti ENAC AlSi1Mg(Fe) ENAC AlSi12(Fe) ENAC AlSi9 ENAC AlSi9Cn3(Fe) ENAC AlSi11Cu2(Fe) ENAC AlSi8Cu3 ENAC AlSi9Cu3(Fe)(Zn) ENAC AlSi12Cu1(Fe) ENAC AlMg9 GDAlSi1Mg GDA1Si12 GDAlSi9Cu3 GDAlSi12(Cu) GDAlMg9 36. (AlSi1Mg) 38. (AlSi9Cu3) 384. (AlSi11Cu3) 413. (AlSi12Cu) 518. (AlMg8) AlSi1MnMg Silafont36 AlMg5Si2Mn MagsimAl59 min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. 9, 11, 1,5 13,5 8, 11, 8, 11, 1, 12, 7,5 9,5 8, 11, 1, ,5 9, 11, 1,5 13,5 8, 11, 1,5 13,5,1 2,5 9, 1, 7,5 9,5 1,5 12, 11, 13,,35 9,5 11,5 1,8 2,5 1, 1,,65 1,3 1,1,8 1,3 1,3 1, 1, 1, 1,2 1,2 1, 2, 2, 1,3 2, 1,8,13,15,1,1,1 2, 4, 1,5 2,5 2, 3,5 2, 4,,7 1,2,1,1,1 2, 3,5 1,2,5,6 3, 4, 3, 4,5 1,,25,3,5,55,55,5,55,55,15,65,55,55,55,4,4,1,5,1,5,2,5,35,5,5,35,35,5,8,5,8,15,15,15,2,5,1,5,15,5,55,15,55 1,2,3,15,45 1,7,5,55,35 1,2,5,55,15,55 3,,35,1,3,55 8, 1,5,1,25,2,5,1,5,1,1,5,3 1,2,4,2,5 7, 1.,1,4,6,5,5,1,5 3,,1,5 3,,1,5,5 7,5 8,5,15,15,1,5,8 5, 5.8,8,15,5,2,15,5,5,15,35,25,25,25,25,25,25,15,25,35,25,25,2,1,2,1,1,2,15,15,2,1,15,2,1,15,15,15,35,35,15,15,4,15,2
8 2.2 Magnézium nyomásos öntészeti ötvözetek kémiai összetétele (Forrás: DIN EN 1753, DIN 1729, ASTM B9494) Kémiai összetétel (%), Maradék Magnézium Jelölés Elem Al Zn Mn Si Fe Cu Ni Egyéb ENMCMgA18Zn1 min. 7,,35,1 (AZ81) max. 8,7 1,,1,5,3,2,1 ENMCMgA19Zn1(A) min. 8,3,35,1 (AZ91A) max. 9,7 1,,1,5,3,2,1 ENMCMgA19Zn1(B) min. 8,.3 (AZ91B) max. 1, 1,,3,3,2,1,5 ENMCMgA12Mn min. 1,6,1 (AM2) max. 2,6,2,1,5,1,2,1 ENMCMgA15Mn min. 4,4,1 (AM5) max. 5,5,2,1,5,1,2,1 ENMCMgA16Mn min. 5,5,1 (AM6) max. 6,5,2,1,5,1,2,1 ENMCMgA17Mn min. 6,5,1 (AM7) max. 7,5,2,1,5,1,2,1 ENMCMgA12Si min. 1,8,1,7 (AS21) max. 2,6,2 1,2,5,1,2,1 ENMCMgA14Si min. 3,5,1,5 (AS41) max. 5,,2 1,5,5,1,2,1 GDMgAl6Zn1 mm. 5,5,2,1 (AZ61) max. 6,5 1,,4,3,2,5 GDMgAl8Zn1 min. 7,,3,1 (AZ81) max. 8,5 1,,3,5,2,5 GDMgAl9Zn1 min. 8,,3,1 (AZ91) max. 9,5 1,,3,5,2,5 GDMgA16Mn min. 5,5,1 (AM6) max. 6,5,2,4,2,2,5 GDMgAl4Si1 min. 4,,2,4 (AS41) max. 5,,1,5 1,,2,5 AZ91D min. 8,3,35,15 (MgA19Zn1) max. 9,7 1,,5,1,5,3,2,2 AM6B min. 5,5,24 (MgA16Mn) max. 6,5,22,6,1,5,1,2,2 AM5A min. 4,4,26 (MgAl5Mn) max. 5,4,22,6,1,4,1,2,2 AS41B min. 3,5,35,5 (MgA14Si) max. 5,,12,7 1,5,35,2,2,2 2.3 Rézbázisú nyomásos öntészeti ötvözetek kémiai összetétele (Forrás: DIN EN 1982, DIN 179) Jelölés Elem KémiAl összetétel, %, Maradék Zink Cu Pb Si Ni Al Fe Sn Mn Sb P CuZn33Pb2SiC min. 63,5,8,65,25 max. 66, 2,2 1,1,8,1,5,8,15,5 CuZn.35Pb2AlC min. 61,6 1,5,3 max. 64,6 2,5,2,25,7,35,4,15,15 CuZn39Pb1AlC min. 58,,5 max. 63, 2,5,3 1,,8,7 1,,5,2 CuZn32AL2Mn2Fe1C min. 59, 1,,5 1, max. 67, 1,5 1, 2,5 2,5 2, 1, 3,5,8 CuZnl6Si4C min. 78, 3, max. 83,,8 5, 1,,1,8,3,2,5,3 GDCuZn37Pb min. 59,,5,2 max. 63, 2,5,1 1,,8,5,7,5,5 C.DCuZnl5Si4 nun. 78, 3,8 max. 83,,8 5, 1,,1,6,3,2,3

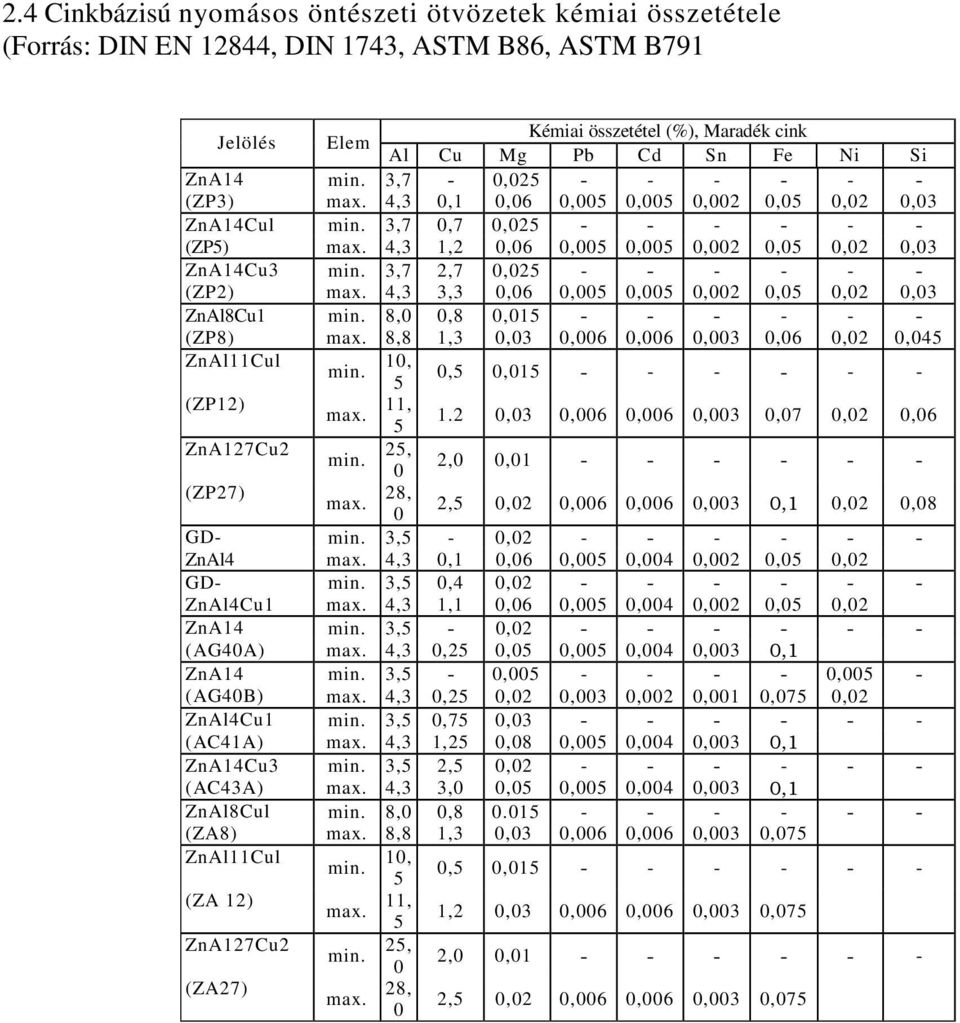

9 2.4 Cinkbázisú nyomásos öntészeti ötvözetek kémiai összetétele (Forrás: DIN EN 12844, DIN 1743, ASTM B86, ASTM B791 Kémiai összetétel (%), Maradék cink Jelölés Elem Al Cu Mg Pb Cd Sn Fe Ni Si ZnA14 min. 3,7,25 (ZP3) max. 4,3,1,6,5,5,2,5,2,3 ZnA14Cul min. 3,7,7,25 (ZP5) max. 4,3 1,2,6,5,5,2,5,2,3 ZnA14Cu3 min. 3,7 2,7,25 (ZP2) max. 4,3 3,3,6,5,5,2,5,2,3 ZnAl8Cu1 min. 8,,8,15 (ZP8) max. 8,8 1,3,3,6,6,3,6,2,45 ZnAl11Cul 1, min.,5,15 5 (ZP12) 11, max. 1.2,3,6,6,3,7,2,6 5 ZnA127Cu2 25, min. 2,,1 (ZP27) 28, max. 2,5,2,6,6,3,1,2,8 GD min. 3,5,2 ZnAl4 max. 4,3,1,6,5,4,2,5,2 GD min. 3,5,4,2 ZnAl4Cu1 max. 4,3 1,1,6,5,4,2,5,2 ZnA14 min. 3,5,2 (AG4A) max. 4,3,25,5,5,4,3,1 ZnA14 min. 3,5,5,5 (AG4B) max. 4,3,25,2,3,2,1,75,2 ZnAl4Cu1 min. 3,5,75,3 (AC41A) max. 4,3 1,25,8,5,4,3,1 ZnA14Cu3 min. 3,5 2,5,2 (AC43A) max. 4,3 3,,5,5,4,3,1 ZnAl8Cul min. 8,,8.15 (ZA8) max. 8,8 1,3,3,6,6,3,75 ZnAl11Cul 1, min.,5,15 5 (ZA 12) 11, max. 1,2,3,6,6,3,75 5 ZnA127Cu2 25, min. 2,,1 (ZA27) 28, max. 2,5,2,6,6,3,75
10 3. Öntészeti ötvözetek mechanikai tulajdonságai 3.1 Alumíniumnyomásos ötvözetek mechanikai tulajdonságai (öntött állapotban, szobahımérsékleten) (Forrás: DIN EN 176, DIN 1725),2% Nyúlás Szakítószilárdság Hajlítókifáradási Keménység Jelölés Rugalmassági határ szilárdság MPa MPa MPa % HB ENACALSi8Cu ENACAlSi ENACAlSi9Cu3(Fe) <1 8 ENACAlSi9Cu3(Fe)(Zn) <1 8 ENACALSi1Mg(Fe) ENACALSillCu2(Fe) <1 8 ENACAlSil2(Fe) ENACAlSil2Cul(Fe) ENACALMg GDAlSi9Cu , GDAlSilMg GDA1Si GDAlSil2(Cu) GDAlMg GDA1Si ,8 13 GDAlSi1(Cu) ,6 12 GDAlSi6Cu ,2 13 GDALMg8(Cu) ,8 13 GDALMg ,3 98 GDAlSi9Cu ,5 GDA1Si ,8 GDAlSi7Mg , 36. (AlSi1Mg) , (AlSi9Cu3) , (AlSi11Cu3) , 413. (A1Si12Cu) , (AlMg8) , 8 A ,5 4, 75 A ,6 6, AlSi1MnMg AlMg5Si2Mn

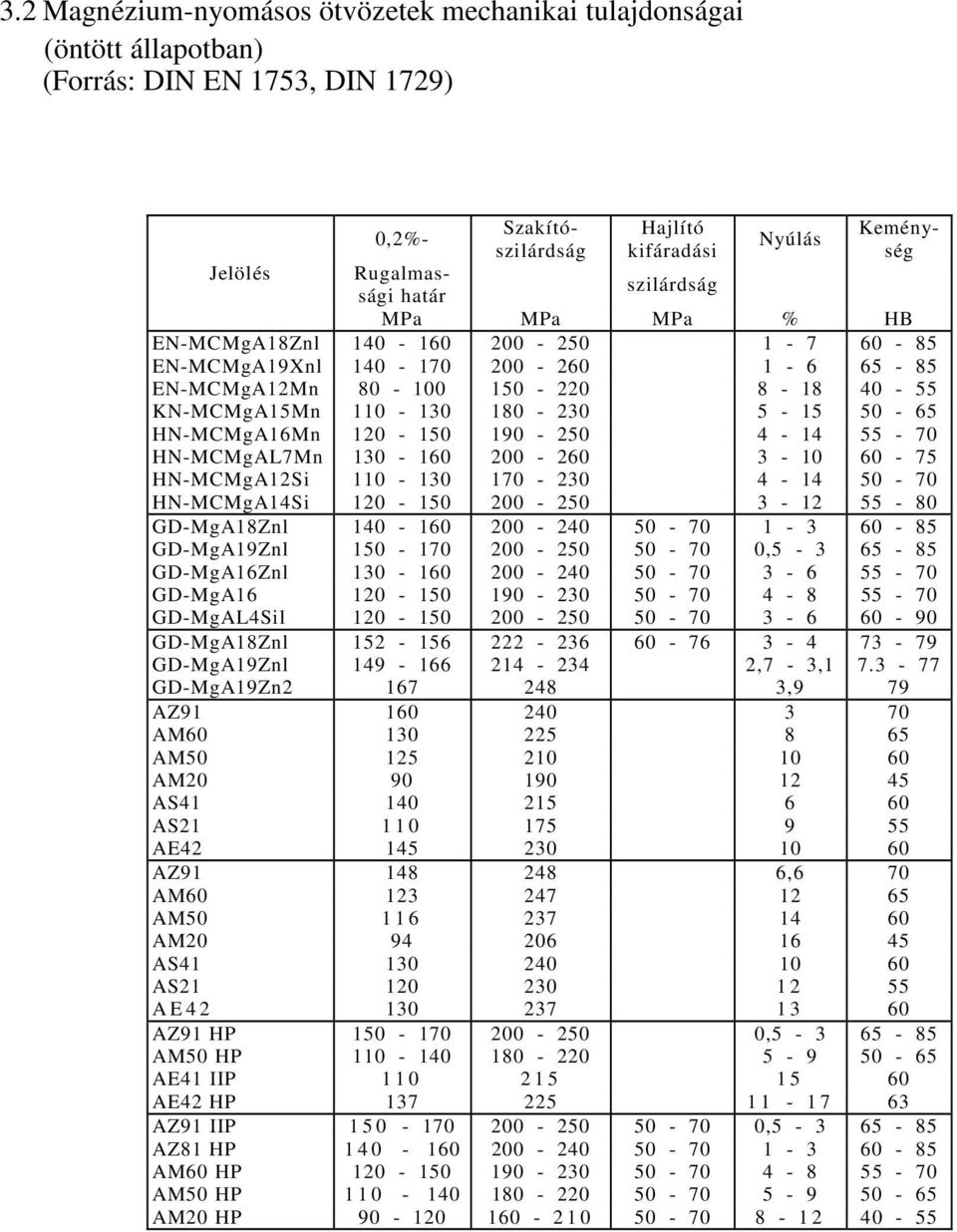

11 3.2 Magnéziumnyomásos ötvözetek mechanikai tulajdonságai (öntött állapotban) (Forrás: DIN EN 1753, DIN 1729),2% Hajlító kifáradási Nyúlás Szakítószilárdság Keménység Jelölés Rugalmassági határ szilárdság MPa MPa MPa % HB ENMCMgA18Znl ENMCMgA19Xnl ENMCMgA12Mn KNMCMgA15Mn HNMCMgA16Mn HNMCMgAL7Mn HNMCMgA12Si HNMCMgA14Si GDMgA18Znl GDMgA19Znl , GDMgA16Znl GDMgA GDMgAL4Sil GDMgA18Znl GDMgA19Znl ,7 3, GDMgA19Zn ,9 79 AZ AM AM AM AS AS AE AZ ,6 7 AM AM AM AS AS A E AZ91 HP , AM5 HP AE41 IIP AE42 HP AZ91 IIP , AZ81 HP AM6 HP AM5 HP AM2 HP
12 3.3 Rézbázisúnyomásos ötvözetek mechanikai tulajdonságai (öntött állapotban) (Forrás: DIN EN 1982, DIN 179),2% Szakítószilárdság Hajlító Nyúlás Keménység kifáradási Jelölés Rugalmassági határ szilárdság MPa MPa MPa % HB CuZn33Pb2SiC CuZn35Pb2AlC CuZn39PblAlC CuZn32AL2Mn2FelC CuZn16Si4C GDCuZn37Pb min. 12 min min. 4 min. 75 GDCuZnl5Si GDMs , Cinkbázisúnyomásos ötvözetek mechanikai tulajdonságai (öntött állapotban) (Forrás: DIN EN 12844, DIN 1743),2% Szakítószilárdság Hajlító Nyúlás Keménység Jelölés Rugalmassági határ szilárdság MPa MPa MPa % HB ZnA ZnA14Cu ZnA14Cu ZnA18Cu ZnAl11Cu ZnA27Cu GDZnA GDZnA14Cu GDZnA18Cu GDZnAl11Cu GDZnA127Cu ,5 12 AG4A AG4H AC41A , AC43A ZA ZA ZA ,5 119 ZnA ZnA14Cu ZA ZA ZA , ZnA ZnA14Cu Superloy ZnA ZnA14Cu ZnA14Cu ZnA18Cu ZnAl11Cu ZnA127Cu
13 4. Öntészeti ötvözetek mechanikai és hıfizikai tulajdonságai Egyes ötvözettípusok javasolt öntési hımérséklete Anyagcsoport Öntési hımérséklet, C vastagfalú vékonyfalú alumínium ötvözetek 6273 magnézium ötvözetek 6273 réz Cu rézkróm CuCr rézberílium ötvözetek: CuBe, CuBe,5Ag CuBe2Co(Ni) rézón ötvözet CuSn rézólomón ötvözet CuPb1Sn rézalumínium ötvözet CuAl1Fe rézcink ötvözetek CuZn33Pb CuZn35Al CuZn34Al réznikkel ötvözet CuNi CuNi nikkelréz ötvözet NiCu3Nb öntöttvas acél titán ötvözet 1718 cink ötvözet ZnAl ZnAl4Cu ZnAl8Cu1 4244
14 4.1 Alumínium ötvözetek folyáshatára és szakítószilárdsága Jelölés 36. AlSi1Mg 38. AlSi9Cu AlSi11Cu AlSi12Cu 518. AlMg8 99.9Al Szilárdság Hımérséklet, C MPa Rp, Rm Rp, Rm Rp, Rm Rp, Rm Rp, Rm Rp, Rm Magnézium ötvözetek folyáshatára és szakítószilárdsága Szilárdság Falvastagság Hımérséklet C Jelölés MPa mm Rp EN, MCMgA19Znl(A) Rm EN Rp,2 2, MCMgA15Mn Rm Cink ötvözetek szakítószilárdsága (MPa) Hımérséklet Jelölés C ZnA14 ZnAl4Cu1 ZA 8 ZA 12 ZA
15 4.4 AZ91 és ZnAlCu1 nyomásos öntészeti ötvözetek számított és mért,2%rugalmassági határa Jelölés Hımérséklet,2 %Rugalmassági határ MPa C mért számított MPa Szakítószilárdság AZ , ZnA14Cul , Színfémek rugalmassági modulusa (GPa) Hımérséklet, Színfém C AL Mg Cu Zn Pb Sn 2 72,2 45,1 131,3 94, 16, 55, 1 69,7 43,7 128,2 9,8 14,5 48, ,9 42,6 125,9 86,6 13,4 42,5 2 66, 41,4 123,7 8,3 12,3 36, ,8 39,9 121,1 74,4 1,9 3, 3 61,6 38,4 118,5 68,5 9, , 36,7 115,3 62,3 8, 4 56,4 34,9 112,2 56, 45 53,2 32,9 18,4 5, 5 5, 3,9 14, ,8 28,9 1,3 6 43,5 26,8 96, 65 39,8 24,8 91,5 7 87,1 4.6 Öntészeti ötvözetek mért és számított rugalmassági modulusa (GPa) Ötvözet jelölése Hımérséklet, AlSn6(Cu) AZ91 HP CuZn37 CuZnl5 AlSn6(Cu) AZ91 HP CuZn37 C mért számított CuZnl ,4 112,5 123,8 7,9 46,8 114,5 123, ,9 19,2 12,4 67,9 45,4 1 11,2 12, ,8 17, 118,2 65,5 44,2 17,8 117, ,6 14,8 116, 62,9 43, 13,1 114, ,3 12,2 113,5 59,8 41,4 98,3 11, ,9 99,5 111, 57,9 39,9 93,3 16, ,4 95,9 17,9 55,8 38,1 87,7 12, ,9 92,3 14,9 53,6 36,2 81,8 97, ,3 11,3 5,8 75,7 92, ,2 97,7 48,1 74,5 89, , 92,7 73,1 87,1 6 71,7 87,7 71,6 84, ,5 82,4 7, 81,4 7 61,3 77,2 68,3 78,4 Forrás [1.24] [1.25] [1.26] [1.22]

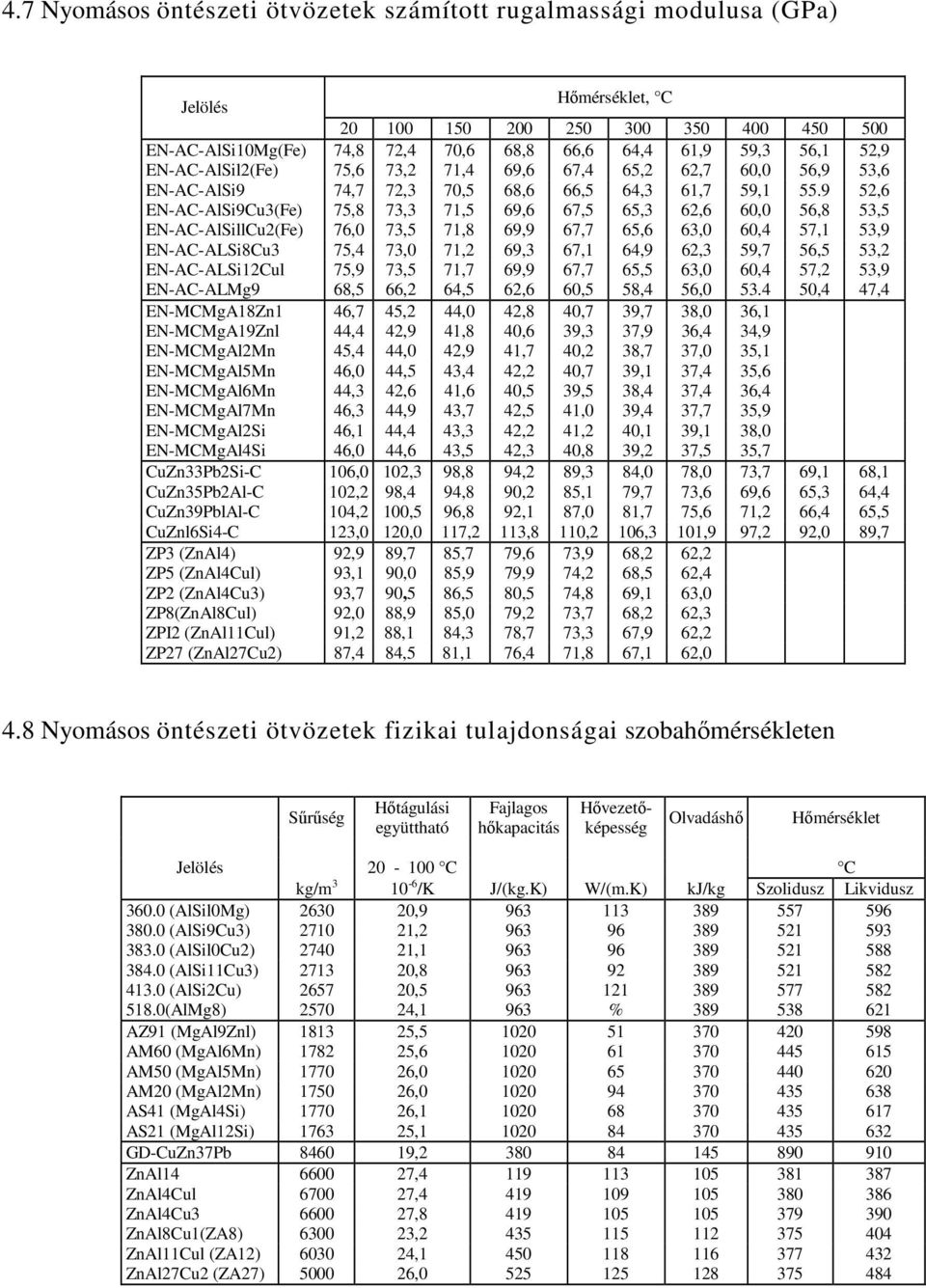

16 4.7 Nyomásos öntészeti ötvözetek számított rugalmassági modulusa (GPa) Jelölés Hımérséklet, C ENACAlSi1Mg(Fe) 74,8 72,4 7,6 68,8 66,6 64,4 61,9 59,3 56,1 52,9 ENACAlSil2(Fe) 75,6 73,2 71,4 69,6 67,4 65,2 62,7 6, 56,9 53,6 ENACAlSi9 74,7 72,3 7,5 68,6 66,5 64,3 61,7 59, ,6 ENACAlSi9Cu3(Fe) 75,8 73,3 71,5 69,6 67,5 65,3 62,6 6, 56,8 53,5 ENACAlSillCu2(Fe) 76, 73,5 71,8 69,9 67,7 65,6 63, 6,4 57,1 53,9 ENACALSi8Cu3 75,4 73, 71,2 69,3 67,1 64,9 62,3 59,7 56,5 53,2 ENACALSi12Cul 75,9 73,5 71,7 69,9 67,7 65,5 63, 6,4 57,2 53,9 ENACALMg9 68,5 66,2 64,5 62,6 6,5 58,4 56, ,4 47,4 ENMCMgA18Zn1 46,7 45,2 44, 42,8 4,7 39,7 38, 36,1 ENMCMgA19Znl 44,4 42,9 41,8 4,6 39,3 37,9 36,4 34,9 ENMCMgAl2Mn 45,4 44, 42,9 41,7 4,2 38,7 37, 35,1 ENMCMgAl5Mn 46, 44,5 43,4 42,2 4,7 39,1 37,4 35,6 ENMCMgAl6Mn 44,3 42,6 41,6 4,5 39,5 38,4 37,4 36,4 ENMCMgAl7Mn 46,3 44,9 43,7 42,5 41, 39,4 37,7 35,9 ENMCMgAl2Si 46,1 44,4 43,3 42,2 41,2 4,1 39,1 38, ENMCMgAl4Si 46, 44,6 43,5 42,3 4,8 39,2 37,5 35,7 CuZn33Pb2SiC 16, 12,3 98,8 94,2 89,3 84, 78, 73,7 69,1 68,1 CuZn35Pb2AlC 12,2 98,4 94,8 9,2 85,1 79,7 73,6 69,6 65,3 64,4 CuZn39PblAlC 14,2 1,5 96,8 92,1 87, 81,7 75,6 71,2 66,4 65,5 CuZnl6Si4C 123, 12, 117,2 113,8 11,2 16,3 11,9 97,2 92, 89,7 ZP3 (ZnAl4) 92,9 89,7 85,7 79,6 73,9 68,2 62,2 ZP5 (ZnAl4Cul) 93,1 9, 85,9 79,9 74,2 68,5 62,4 ZP2 (ZnAl4Cu3) 93,7 9,5 86,5 8,5 74,8 69,1 63, ZP8(ZnAl8Cul) 92, 88,9 85, 79,2 73,7 68,2 62,3 ZPI2 (ZnAl11Cul) 91,2 88,1 84,3 78,7 73,3 67,9 62,2 ZP27 (ZnAl27Cu2) 87,4 84,5 81,1 76,4 71,8 67,1 62, 4.8 Nyomásos öntészeti ötvözetek fizikai tulajdonságai szobahımérsékleten Sőrőség Hıtágulási együttható Fajlagos hıkapacitás Hıvezetıképesség Olvadáshı Hımérséklet Jelölés 2 1 C C kg/m /K J/(kg.K) W/(m.K) kj/kg Szolidusz Likvidusz 36. (AlSilMg) 263 2, (AlSi9Cu3) , (AlSilCu2) , (AlSi11Cu3) , (AlSi2Cu) , (AlMg8) ,1 963 % AZ91 (MgAl9Znl) , AM6 (MgAl6Mn) , AM5 (MgAl5Mn) , AM2 (MgAl2Mn) , AS41 (MgAl4Si) , AS21 (MgAl12Si) , GDCuZn37Pb , ZnAl , ZnAl4Cul 67 27, ZnAl4Cu , ZnAl8Cu1(ZA8) 63 23, ZnAl11Cul (ZA12) 63 24, ZnAl27Cu2 (ZA27) 5 26,
17 4.9 Egyes elemek fizikai tulajdonságai Tulajdonság Egység Elem Al Mg Cu Zn Pb Si Olvadási hımérséklet C Sőrőség 2 Con Sőrőség olvadásponton szilárd állapotban kg/m Sőrőség olvadásponton folyékony állapotban Fajlagos hıkapacitás 2 Con Fajlagos hıkapacitás olvadásponton 18 szilárd állapotban J/(kgK) Fajlagos hıkapacitás folyékony állapotban Hıvezetı képesség 2 Con Hıvezetı képesség olvadásponton szilárd állapotban W/(mK) Hıvezetı képesség folyékony állapotban Olvadáshı kj/kg Lineáris hıtágulási együttható 2 1 C között 1 6 /K 23,6 25,5 16,5 3,3 29,1 7,6 2 C olvadáspont között 28,9 29,5 22,7 37,4 32, 9,3 Lineáris zsugorodás a megszilárdulás után a szobahımérsékletig % 1,74 1,82 2,13 1,43,97 Rugalmassági modulusz 2 Con GPa Rugalmassági modulusz olvadásponton Poissonszám,33,32,36,25,43,42 Felületi feszültség az olvadásponton folyékony állapotban N/m,92,58 1,35,78,47,87 Dinamikus viszkozitás m.pa.s 1,23 1,32 4,1 3,8 2,6,94 az olvadásponton folyékony állapotban (cp) 4.1 Öntészeti ötvözetek számított és mért sőrősége szilárd és folyékony állapotban (az indexekben 2: 2 Con, S: szolidusz hımérsékleten, L: likvidusz hımérsékleten) Sőrőség, kg/m 3 Jelölés számított mért ρ 2 ρ S ρl ρ 2 ρs ρl AlSi AlSi AlSi AlMgl MgA AZ AM AS CuZn CuZn38, ZnCu ZnA ZnAl ZnAl

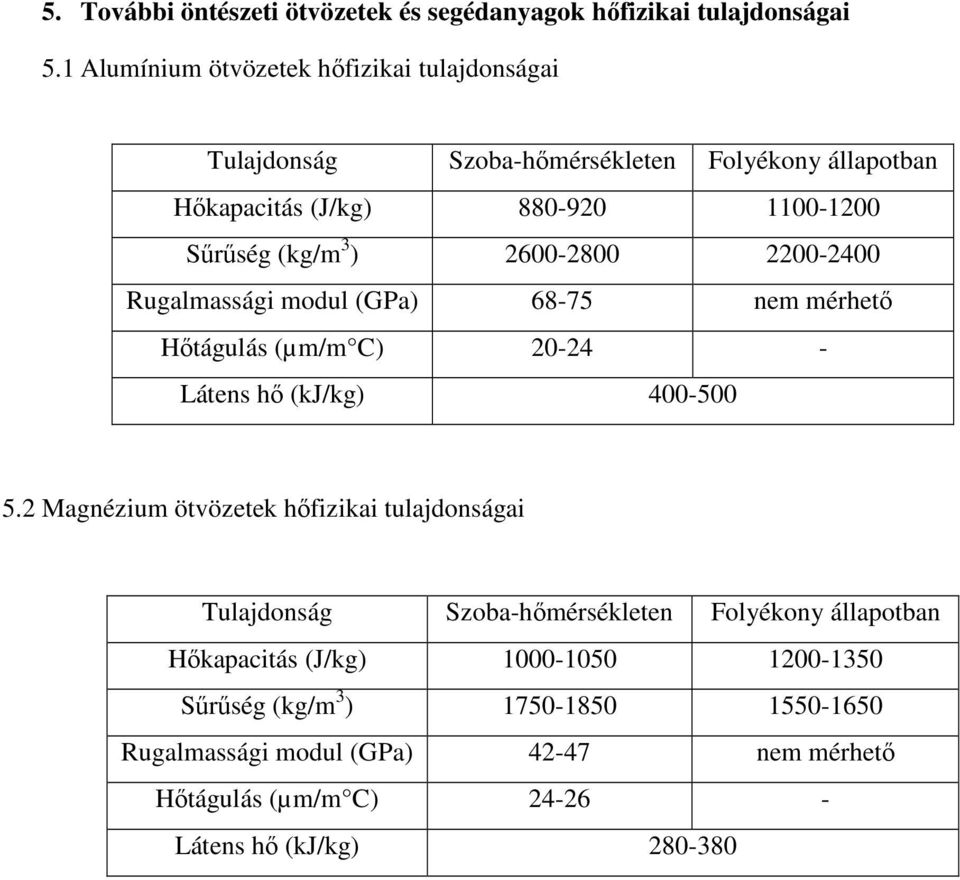

18 5. További öntészeti ötvözetek és segédanyagok hıfizikai tulajdonságai 5.1 Alumínium ötvözetek hıfizikai tulajdonságai Tulajdonság Szobahımérsékleten Folyékony állapotban Hıkapacitás (J/kg) Sőrőség (kg/m 3 ) Rugalmassági modul (GPa) 6875 nem mérhetı Hıtágulás (µm/m C) 224 Látens hı (kj/kg) Magnézium ötvözetek hıfizikai tulajdonságai Tulajdonság Szobahımérsékleten Folyékony állapotban Hıkapacitás (J/kg) Sőrőség (kg/m 3 ) Rugalmassági modul (GPa) 4247 nem mérhetı Hıtágulás (µm/m C) 2426 Látens hı (kj/kg) 2838

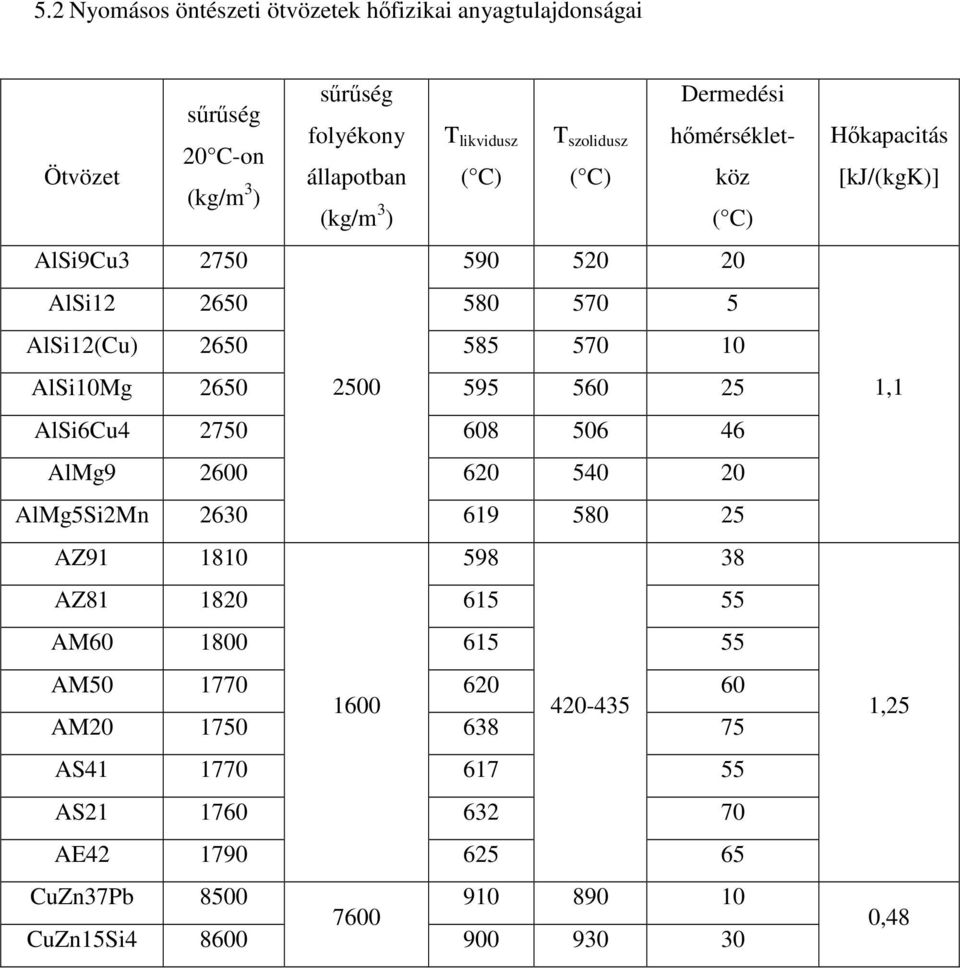

19 5.2 Nyomásos öntészeti ötvözetek hıfizikai anyagtulajdonságai sőrőség sőrőség folyékony 2 Con Ötvözet állapotban (kg/m 3 ) (kg/m 3 ) T likvidusz T szolidusz Dermedési hımérséklet ( C) ( C) köz ( C) AlSi9Cu AlSi AlSi12(Cu) AlSi1Mg AlSi6Cu AlMg AlMg5Si2Mn AZ AZ AM AM AM AS AS AE CuZn37Pb CuZn15Si Hıkapacitás [kj/(kgk)] 1,1 1,25,48
20 5.5 Nyomásos öntészeti alumínium ötvözetek mechanikai tulajdonságai (összehasonlító táblázat) Ötvözet Szakítószilárdság N/mm 2 R p,2 N/mm 2 Nyúlás % Brinell keménység AlSi1Mg(Fe) AlSi12(Fe) AlSi AlSi9Cu3(Fe) <1 8 AlSi11Cu2(Fe) <1 8 AlSi8Cu AlSi9Cu3(Fe)(Zn) <1 8 AlSi12Cu1(Fe) AlMg
21 5.6 Nyomásos öntészeti ötvözetek rugalmassági modulja (GPa) Ötvözet Hımérséklet ( C) AlSi1Mg(Fe) 74,8 72,4 64,4 AlSi12(Fe) 75,6 73,2 65,2 AlSi9 74,7 72,3 64,3 AlSi9Cu3(Fe) 75,8 73,3 65,3 AlSi11Cu2(Fe) 76, 73,5 65,6 AlSi8Cu3 75,4 73, 64,9 AlSi12Cu1 75,9 73,5 65,5 AlMg9 68,5 66,2 58,4 MfAl8Zn1 46,7 45,2 39,7 MgAl9Zn1 46,8 45,4 39,9 MgAl2Mn 45,4 44, 38,7 MgAl5Mn 46, 44,5 39,1 MgAl6Mn 44,3 42,6 38,4 MgAl7Mn 46,3 44,9 39,4 MgAl2Si 46,1 44,4 4,1 MgAl4Si 46, 44,6 39,2 CuZn33Pb2SiC 16,6 12,3 84, CuZn35Pb2AlC 12,2 98,4 79,9 CuZn39Pb1AlC 14,2 1,5 81,7 CuZn16Si4C 123, 12, 16,3 ZnAl4 92,9 89,7 68,2 ZnAl4Cu1 93,1 9, 68,5 Zn14Cu3 93,7 9,5 69,1 ZnAl8Cu1 92, 88,9 68,2 ZnAl11Cu1 91,2 88,1 67,9 ZnAl27Cu4 87,4 84,5 67,1
22 5.7 Nyomásos öntészeti ötvözetek hıfizikai anyagtulajdonságai (szobahımérsékleten) Ötvözet Fajhı [J/(kg K)] Hıvezetı képesség [W/(mK)] Fajhı kj/kg AlSi1Mg(Fe) AlSi12(Fe) AlSi AlSi9Cu3(Fe) AlSi11Cu2(Fe) AlSi8Cu AlSi12Cu AlMg MfAl8Zn MgAl9Zn MgAl2Mn MgAl5Mn MgAl6Mn MgAl7Mn MgAl2Si MgAl4Si CuZn33Pb2SiC CuZn35Pb2AlC CuZn39Pb1AlC CuZn16Si4C ZnAl ZnAl4Cu Zn14Cu ZnAl8Cu ZnAl11Cu ZnAl27Cu
23 5.8 Magnéziumötvözetek hıfizikai anyagtulajdonságai Hımérséklet Hıvezetı képesség, (W/mK) C AZ91 AM6 AE42 AS ,5 68,8 9,7 93, ,8 73,8 95,5 98,7 2 68,4 78,2 99,6 12, ,4 82,1 13, 16,2 3 75,8 85,6 15,9 18, ,7 88,6 18,3 11,8 4 81,2 91,3 11,4 112, ,6 112,1 113,8 Hımérséklet fajlagos hıkapacitás, (J/kgK) C AZ91 AM6 AE42 AS Hımérséklet lineáris hosszváltozás (%) C AZ91 AM6 AE42 AS21 1,2,2,2,19 2,47,47,48,47 3,77,77,77,76 4 1,8 1,9 1,9 1,7 Hımérséklet hıtágulási együttható (1/ C) C AZ91 AM6 AE42 AS ,5 26,6 26,9 26,1 3 27,6 27,8 27,8 27,1
24 4 28,6 28,7 28,7 28,2 Hımérséklet rugalmassági modul (GPa) C AZ91 AM6 AE42 AS ,4 44,3 45,6 46,1 2 4,6 4,5 41,7 42,2 4 34,9 36,4 37,4 38, 5.9 Nyomásos öntészeti szerszámacél (2343) (X4CrMoV51) hıfizikai anyagtulajdonságai Hımérséklet ( C) Sőrőség (kg/m 3 ) Hıvezetıképesség Hıkapacitás [W/(mK)] [kj/(kgk)] 2 19,2, ,1, ,4, ,, ,1, ,8, ,1, Gömbgrafitos öntöttvas ötvözetek mechanikai tulajdonságai Ötvözet Szakítószilárdság Folyáshatár Nyúlás (N/mm 2 ) (N/mm 2 ) (%) ENGJS ENGJS ENGJS ENGJS ENGJS ENGJS ENGJS ENGJS
25 5.11 Gömbgrafitos öntöttvasak hıfizikai anyagtulajdonságai Tulajdonság Szobahımérsékleten Szolidusz hımérsékleten Dermedési hımérsékletközben Folyékony állapotban Hıvezetı képesség (W/mK) konstans 2535 Hıkapacitás (J/kgK) csökkenı 895 Sőrőség zsugorodás / (kg/m 3 ) duzzadás 6773 Szívósság (mm 2 /s) erısen csökkenı,5,8 Hıtágulási együttható (µm/m C) hirtelen növekvı Látens hı (kj/kg) 1824
26 5.12 Átmeneti grafitos öntöttvas anyagtulajdonságai Tulajdonság Hımérséklet 7% 1% ( C) perlit perlit Szakítószilárdság (MPa) Folyáshatár (MPa) E Rugalmassági modul (GPa) Szakadási nyúlás 25 1,5 1, (%) 1 1,5 1, 3 1, 1, Hajlítással szembeni kifáradási szilárdság (MPa) Hıtágulási együttható 25 11, 11, (µm/m C) 1 11,5 11,5 3 12, 12, Poisson szám 25,26,26 () 1,26,26 3,27,27 Sőrőség (g/cm 3 ) 25 7,7,1 7,7,1 Brinell keménység () Fajhı (J/kg) 1,45,45
27 6. Szimulációspecifikus példatár A szimulációspecifikus példatárban a szimulációs számítások szempontjából szükséges hıfizikai adatokra mutatunk példákat. Minden adatot a hımérséklet függvényében viszünk be a rendszerbe. A példatárban AlSi9Cu3, CuSn6, ENGJL15 és furángyantás homokkeverék anyagok vonatkozó adatait mutatjuk be. (Forrás: SIMTEC WinCast adatbank, AlSi9Cu3 hıfizikai adato hőtágulási együttható, A226 C 1 6 /K 2,5 2 25, Rugalmassági modul, a226 C N/mm N/mm 2 7,5 24 7,5 31, , ,1 48,1,1 Látens hő, A226 C felszabaduló energiahányad, % 49 51,38 512,67 523,96 534, ,21 556, ,75 578, ,
28 hővezető képesség, A226 C W/cmK 1,55 1 1,7 2 1,77 3 1,85 4 1, ,3 6 1,5 7 1,2 8 1,2 Poisson szám, A226 C (nincs),275 1,282 2,287 3,293 4,298 5,35 6,312 7,319 8,327 Hőkapacitás, A226 C J/cm 3 K 2 2,58 5 2, ,81 8 2,65
29 Hıtágulási együttható, a Hımérséklet ( C) Hıtágulási együttható (1 6 /K) Rugalmassági modul, a N/mm C 35 C 45 C 48 C Rugalmassági modul (N/mm 2 )
30 Látens hı felszabadulása a likviduszszolidusz hımésékletközben, a Látens hı ( C) ,1,2,3,4,5,6,7,8,9 1 Felszabaduló energiahányad (%) Hıvezetı képesség, a Hımérséklet ( C) ,5 1 1,5 2 2,5 Hıvezetı képesség (W/cmK)
31 Poisson szám, a Hımérséklet ( C) ,25,26,27,28,29,3,31,32,33 Poisson szám Hıkapacitás, a Hımérséklet ( C) ,55 2,6 2,65 2,7 2,75 2,8 2,85 2,9 2,95 3 3,5 Hıkapacitás (J/cmK)
32 6.2 CuSn6 hıfizikai adatok hőtágulási együttható, CuSn6 C 1 6 /K 16,1 1 17,2 2 17, , ,78 5 2, , , ,39 Rugalmassági modul, CuSn6 C N/mm N/mm ,1 2 9,7 16 9,7 288,1 4 9,6 14 9,6 182,1 6 6,8 82 6,8 1,1 7 6,3 48 6,3 56,1 897,1,1 Látens hő, CuSn6 C felszabaduló energiahányad, %
33 hővezető képesség, CuSn6 C W/cmK 1,7 2,7 97,75 21,81 295, ,1 49 1,2 6 1,3 7 1,4 8 1,46 9 1,5 91 1,5 Poisson szám, CuSn6 C (nincs),3 1,3 Hőkapacitás, CuSn6 C J/cm 3 K 1 3, , , , ,9 49 3,81 6 3,63 7 3,47 8 3,31 9 3, , ,3
34 Hıtágulási együttható, CuSn Hımérséklet ( C) Hıtágulási együttható (1 6 /K) Rugalmassági modul, CuSn N/mm C 2 C 4 C 6 C 7 C 897 C Rugalmassági modul (N/mm 2 )
35 Látens hı, CuSn Látens hı ( C) 6 4 2,1,2,3,4,5,6,7,8,9 1 Felszabaduló energiahányad (%) Hıvezetı képesség, CuSn Hımérséklet ( C) ,1,2,3,4,5,6,7,8,9 1 1,1 1,2 1,3 1,4 1,5 Hıvezetı képesség (W/cmK)
36 Poisson szám, CuSn Hımérséklet ( C) ,5,1,15,2,25,3,35 Poisson szám Hıkapacitás, CuSn Hımérséklet ( C) ,5 3,1 3,15 3,2 3,25 3,3 3,35 3,4 3,45 3,5 3,55 3,6 3,65 3,7 3,75 3,8 3,85 3,9 3,95 4 Hıkapacitás (J/cm 3 K)
37 6.3 ENGJL15 hıfizikai adatok hőtágulási együttható, ENGJL15 C 1 6 /K Rugalmassági modul, ENGJL15 C N/mm N/mm , , ,1 11,1,1,1 Látens hő, ENGJL15 C felszabaduló energiahányad, % , , , , ,
38 hővezető képesség, ENGJL15 C W/cmK 1,55 2,52 3,49 4,47 5, ,38 9,35 1, ,36 116,45 15,55 Poisson szám, ENGJL15 C (nincs),275 1,282 2,287 3,293 4,298 5,35 6,312 7,319 8,327 Hőkapacitás, ENGJL15 C J/cm 3 K 2 3, ,9 1 5, , , ,52
39 Hıtágulási együttható, ENGJL Hımérséklet ( C) Hıtágulási együttható (1 6 /K) Rugalmassági modul, ENGJL N/mm C 4 C 8 C 11 C Rugalmassági modul ENGJL15 (N/mm 2 )
40 Látens hı felszabadulása a likviduszszolidusz hımésékletközben, ENGJL Látens hı ( C) 6 4 2,1,2,3,4,5,6,7,8,9 1 Felszabaduló energiahányad (%) Hıvezetı képesség ENGJL Hımérséklet ( C) ,1,2,3,4,5,6,7,8,9 1 Hıvezetı képesség (W/cmK)
41 Poisson szám, ENGJL Hımérséklet ( C) ,2,21,22,23,24,25,26,27,28,29,3,31,32,33,34,35 Poisson szám Hıkapacitás, ENGJL Hımérséklet ( C) ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 Hıkapacitás (J/cm 3 K)
42 6.4 Furángyantás homokkeverék hıfizikai adatok hőtágulási együttható, furán homok C 1 6 /K,5 115,5 Rugalmassági modul, furán homok C N/mm N/mm ,1,1 2 2,1,1 5,1 6 8,1 5 3,1 3 3,1,1 hővezető képesség, furán homok 2 W/cmK 4,46 8,55 12,6 4,8 Hőkapacitás, furán homok C J/cm 3 K 2,942 4, , ,486
43 Hıtágulási együttható, furán homok 12 1 Hımérséklet ( C) ,1,2,3,4,5,6 Hıtágulási együttható (1 6 /K) Hıvezetı képesség, furán homok 12 1 Hımérséklet ( C) ,1,2,3,4,5,6,7,8,9,1 Hıvezetı képesség (W/cmK)
44 Hıkapacitás, furán homok 12 1 Hımérséklet ( C) ,1,2,3,4,5,6,7,8,9 1 1,1 1,2 1,3 1,4 1,5 1,6 Hıkapacitás (J/cm 3 K)
Mérnöki anyagok NGB_AJ001_1
Mérnöki anyagok NGB_AJ001_1 Nem vas fémek és ötvözetek 2011 2010 Dr. Hargitai Hajnalka Forrás: Dr. Dogossy Gábor Nemvas fémek és ötvözetek Könnyűfémek - kis sűrűség - kitűnő korrózióállóság - magas ár
RészletesebbenNem vas fémek és ötvözetek
Nem vas fémek és ötvözetek Anyagtudományi és Technológiai Tanszék Nem vas fémek és ötvözetek Áruk jóval magasabb, mint a vasötvözeteké, nagyon sok ipari területen alkalmazzák. Tulajdonságaik alacsony fajsúly,
RészletesebbenRéz és ötvözetei. Katt ide! Technikusoknak
Réz és ötvözetei Katt ide! Technikusoknak Tartalomjegyzék Réz Sárgaréz Ónbronz Alumíniumbronz Bemutató vége Réz tulajdonságai Hidegen jól alakítható, nagy gázoldó képessége miatt rosszul önthető. Kémiailag
RészletesebbenMérnöki anyagismeret. Szerkezeti anyagok
Mérnöki anyagismeret Szerkezeti anyagok 1 Szerkezeti anyagok Fémek Vas, acél, réz és ötvözetei, könnyűfémek és ötvözeteik Műanyagok Hőre lágyuló és hőre keményedő műanyagok, elasztomerek Kerámiák Kristályos,
RészletesebbenKönnyűfém és szuperötvözetek
Könnyűfém és szuperötvözetek Anyagismeret a gyakorlatban Dr. Orbulov Imre Norbert Anyagtudomány és Technológia Tanszék Az előadás fő pontjai A könnyűfémek definíciója Alumínium és ötvözetei Magnézium és
RészletesebbenFémek kézi és kisgépes alakításának elmélete színesfémek, könnyűfémek és ötvözeteik
Gruber Györgyné Fémek kézi és kisgépes alakításának elmélete színesfémek, könnyűfémek és ötvözeteik A követelménymodul megnevezése: Általános gépészeti technológiai feladatok I. (szerelő) A követelménymodul
RészletesebbenSzerszámanyagok. Mőanyag fröccsöntı szerszámok tervezése és gyártása. Szerszámanyagok. Acél Alumínium Bronzötvözet
Dr. Mikó Balázs miko.balazs@bgk.bmf.hu Mőanyag fröccsöntı szerszámok tervezése és gyártása Szerszámanyagok Szerszámanyagok Acél Alumínium Bronzötvözet Al Cu 1 Acélok jelölése MSz, DIN, Anyagszám (W-Num)
RészletesebbenAz alumínium és ötvözetei valamint hegeszthetőségük. Komócsin Mihály
Az alumínium és ötvözetei valamint hegeszthetőségük Magyar Hegesztők Baráti Köre Budapest 2011. 11. 30. Komócsin Mihály 1 Alumínium termelés és felhasználás A földkéreg átlagos fémtartalma Annak ellenére,
RészletesebbenRÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT a nyilvántartási számú akkreditált státuszhoz A METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. (3533 Miskolc, Vasgyári út 43.) akkreditált területe: I. Az akkreditált területhez
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1316/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. 3533 Miskolc, Vasgyári
RészletesebbenAlumínium és ötvözeteinek hegesztése
Budapesti Műszaki és Gazdaságtudományi Egyetem Alumínium és ötvözeteinek hegesztése Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Hegesztés előadások Szerző: dr. Palotás Béla 1
RészletesebbenA réz és ötvözetei jelölése
A réz és ötvözetei jelölése A réz (Cuprum) vegyjele: Cu, neve Ciprus szigetének nevéből származik, amely már az ókorban fontos rézlelőhely volt. A réz folyamatosan 100%-ban újrahasznosítható anélkül, hogy
RészletesebbenCsikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás
N aluminium building our world, respecting our planet W E S Csikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás 2011 november 30. Az alumínium ötvözése Legfontosabb cél:
RészletesebbenGÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Szabványos acélok és öntöttvasak. Dr. Rácz Pál egyetemi docens
GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Szabványos acélok és öntöttvasak Dr. Rácz Pál egyetemi docens Budapest 2011. Az acélok jelölés rendszere Az MSZ EN 10027-1 szabvány új jelölési rendszert vezetett be
RészletesebbenXT - termékadatlap. az Ön megbízható partnere
XT termékadatlap az Ön megbízható partnere TARTALOMJEGYZÉK Általános tulajdonságok 3. oldal Mechanikai tulajdonságok 4. oldal Akusztikai tulajdonságok 5. oldal Optikai tulajdonságok 5. oldal Elektromos
Részletesebben2. Kötőelemek mechanikai tulajdonságai
800 Tatabánya, Búzavirág út 9. Tel.: +36-34/309-404 Fax.:+36-34/511-55. Kötőelemek mechanikai tulajdonságai.1. Csavarok szilárdsági jellemzői (ISO 898-1) A csavarok szilárdsági csoportjainak jelölése az
Részletesebbena NAT-1-1316/2008 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1316/2008 számú akkreditálási ügyirathoz A METALCONTROL Anyagvizsgáló és Minõségellenõrzõ Központ Kft. (3540 Miskolc, Vasgyár u. 43.) akkreditált
RészletesebbenA szerkezeti anyagok tulajdonságai és azok vizsgálata
A szerkezeti anyagok tulajdonságai és azok vizsgálata 1 Az anyagok tulajdonságai fizikai tulajdonságok, mechanikai, termikus, elektromos, mágneses akusztikai, optikai 2 Minıség, élettartam A termék minısége
RészletesebbenSiAlON. , TiC, TiN, B 4 O 3
ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak
RészletesebbenFogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek
Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai
RészletesebbenFémes szerkezeti anyagok
Fémek felosztása: Fémes szerkezeti anyagok periódusos rendszerben elfoglalt helyük alapján, sűrűségük alapján: - könnyű fémek, ha ρ 4,5 kg/ dm 3. olvadáspont alapján:
RészletesebbenAlumínium öntészeti ötvözetek
Székhely: 00 Székesfehérvár, Nagyszombati út 43. Telephely: 4 Várpalota, Fehérvári út 26. Telelfon: +36-88-575-843 Fax: +36--88-575-842 Email: office@martinmetals.eu; WEB: www.martinmetals.eu Alumínium
RészletesebbenGÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Könnyű- és színesfémek. Dr. Rácz Pál egyetemi docens
GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Könnyű- és színesfémek Dr. Rácz Pál egyetemi docens Budapest 2011. Az alumínium jellemzői Az alumínium a periódusos rendszerben a könnyűfémek között található meg a
RészletesebbenReaktortechnika. A reaktortechnikában használatos anyagok I. Üzemanyagok
Reaktortechnika A reaktortechnikában használatos anyagok I. Üzemanyagok Bevezetés A ma elterjedt energetikai reaktorokban majdnem kizárólag UO 2 vagy MOX (Mixed Oxid Fuel: UO 2 +PuO 2 ), illetve gadolíniummal
RészletesebbenAnyagvizsgálatok. Mechanikai vizsgálatok
Anyagvizsgálatok Mechanikai vizsgálatok Szakítóvizsgálat EN 10002-1:2002 Célja: az anyagok egytengelyű húzó igénybevétellel szembeni ellenállásának meghatározása egy szabványosan kialakított próbatestet
RészletesebbenMAGNÉZIUM ÉS ÖTVÖZETEI. Cél
MAGNÉZIUM ÉS ÖTVÖZETEI Cél A magnézium és ötvözeteinek szerkezete, tulajdonságai, a hőkezelés, szilárdságnövelés és korrózióállóság javítás elvi alapjainak, valamint autóipari alkalmazásainak elsajátítása
RészletesebbenAlumínium ötvözetek nagyteljesítményű speciális TIG hegesztése
Alumínium ötvözetek nagyteljesítményű speciális TIG hegesztése Gyura László okl. heg.szakmérnök, CIWE/CEWE Linde Gáz Magyarország Zrt. 5/11/2018 Fußzeile 1 Az alumínium/acél(ok) jellemzői Tulajdonság Mértékegység
RészletesebbenÉpítőanyagok I - Laborgyakorlat. Fémek
Építőanyagok I - Laborgyakorlat Fémek Az acél és a fémek tulajdonságai Az acél és fémek fizikai jellemzői Fém ρ (kg/m 3 ) olvadáspont C E (kn/mm 2 ) Acél 7850 1450 210000 50 Alumínium 2700 660 70000 200
RészletesebbenSzékelyudvarhely. Temesvár
A Color Metal 2015-ben ünnepelte alapításának 10 éves évfordulóját, és több mint 10 éve a romániai színesfém félgyártmányok piacának egyik legjelentősebb szereplője, melyben partnere a budapesti Metal
RészletesebbenMÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT /2015 nyilvántartási számú akkreditált státuszhoz
MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1246/2015 nyilvántartási számú akkreditált státuszhoz A Vértesi Erőmű Zrt. Környezetügyi és központi laboratórium Osztály Központi Laboratórium 1 (2840 Oroszlány,
RészletesebbenKÉRDÉSEK - MŰSZAKI (TECHNIKAI) ANYAGOK-TKK-2016
KÉRDÉSEK - MŰSZAKI (TECHNIKAI) ANYAGOK-TKK-2016 1. A szén tartalmának növelésével növekszik (keretezd be a pontos válaszokat): 2 a) a szívósság b) keménység c) hegeszthetőség d) szilárdság e) plasztikusság
Részletesebben!MICHAEL KFT Csavar és kötőelem szaküzlet '1103 Budapest Gyömrői út 150 Telfon:0611/4310170 Fax:06/1/260-36-46
!MICHAEL ' Telfon:0611/4310170 Fax:06/1/260-36-46 i '/; -""1' Igényesetén a hitelesitett műbizonylat a fenti cimen kérhető! Kötőelemeink A1, A2 és A4-es minőségi ostályba sorolhatók, ausztenites acélokból
RészletesebbenA szerkezeti anyagok tulajdonságai és azok vizsgálata
A szerkezeti anyagok tulajdonságai és azok vizsgálata 1 Az anyagok tulajdonságai fizikai tulajdonságok, mechanikai, termikus, elektromos, mágneses akusztikai, optikai 2 Minőség, élettartam A termék minősége
RészletesebbenKötőelemek tűrései a DIN 267 T2 szerint
- Muszaki katalógus - A kötoelemek turései Kötőelemek tűrései a DIN 267 T2 szerint Általános tudnivalók Amennyiben az egyedi termékszabványokban vagy a megbízási dokumentumokban más nem kerül meghatározásra,
RészletesebbenAnyagismeret tételek
Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő
RészletesebbenÜVEG FIZIKAI TULAJDONSÁGAI,
ÜVEG FIZIKAI TULAJDONSÁGAI, ÜVEGTERMÉKEK Erdélyi Tamás egyetemi tanársegéd BME Építészmérnöki é kar Szilárdságtani és Tartószerkezeti Tanszék 2013. február 28. Tematika alkal om 1. 2. 3. 4. 5. nap 02.28.
RészletesebbenKétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások.
Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. dr. Fábián Enikő Réka fabianr@eik.bme.hu BMEGEMTAGM3-HŐKEZELÉS 2016/2017 Kétalkotós ötvözetrendszerekkel kapcsolatos alapfogalmak Az alkotók
RészletesebbenAnyagtudomány. Vasötvözetek fémtana. Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak
Vasötvözetek fémtana Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak 1 Vasötvözetek osztályozása Két alapvető csoport: 1. Acélok (0 % < C < 2,06 %) Hypo-eutektoidos acélok (C < 0,8 %) Eutektoidos
RészletesebbenMÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAH / nyilvántartási számú akkreditált státuszhoz
MÓDOSÍTOTT RÉSZLETEZŐ OKIRAT (1) a NAH-1-1246/2015 3 nyilvántartási számú akkreditált státuszhoz A Vértesi Erőmű Zrt. Környezetügyi és központi laboratórium Osztály Központi Laboratórium 1 (2840 Oroszlány,
RészletesebbenKorszerű alumínium ötvözetek és hegesztésük
MISKOLCI EGYETEM MECHANIKAI TECHNOLÓGIAI TANSZÉK Korszerű alumínium ötvözetek és hegesztésük Tanulmány Kidolgozta: Dr. Török Imre 1 - Meilinger Ákos 2 1 egyetemi docens, 2 mérnöktanár Készült: a TÁMOP-4.2.2.A-11/1/KONV-2012-0029
RészletesebbenAz ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze:
Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: alapfém: pl. vas, alumínium, ötvözőanyagok: amelyek kedvezően befolyásolják az alapfém tulajdonságait pl. a vas esetében a szén,
RészletesebbenTömeg (2) kg/darab NYLATRON MC 901 NYLATRON GSM NYLATRON NSM 40042000 40050000 40055000 50. Átmérő tűrései (1) mm. Átmérő mm.
NYLTRON M 901, kék (színezett, növelt szívósságú, öntött P 6) NYLTRON GSM, szürkésfekete; (MoS, szilárd kenőanyagot tartalmazó, öntött P 6) NYLTRON NSM, szürke (szilárd kenőanyag kombinációt tartalmazó
RészletesebbenFogorvosi anyagtan fizikai alapjai 6.
Fogorvosi anyagtan fizikai alapjai 6. Mechanikai tulajdonságok 1. Kiemelt témák: Rugalmas alakváltozás Merevség és összefüggése a kötési energiával A geometriai tényezők szerepe egy test merevségében Tankönyv
RészletesebbenMechanikai tulajdonságok és vizsgálatuk
Anyagszerkezettan és anyagvizsgálat 215/16 Mechanikai tulajdonságok és vizsgálatuk Dr. Krállics György krallics@eik.bme.hu Az előadás fő pontjai Bevezetés Rugalmas és képlékeny alakváltozás Egyszerű igénybevételek
RészletesebbenÖNTÉSZETI TECHNOLÓGIÁK 1.
MAKMÖT267B-BL ÖNTÉSZETI TECHNOLÓGIÁK 1. ANYAGMÉRNÖK BSc KÉPZÉS ÖNTÉSZET SZAKIRÁNY (nappali és levelező munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR METALLURGIAI
RészletesebbenMinták előkészítése MSZ-08-0206-1:78 200 Ft Mérés elemenként, kül. kivonatokból *
Az árajánlat érvényes: 2014. október 9től visszavonásig Laboratóriumi vizsgálatok Talaj VIZSGÁLATI CSOMAGOK Talajtani alapvizsgálati csomag kötöttség, összes só, CaCO 3, humusz, ph Talajtani szűkített
RészletesebbenPéldatár Anyagtechnológia Elemi példa - 4.
Budapesti Műszaki és Gazdaságtudományi Egyetem Szent István Egyetem Óbudai Egyetem Typotex Kiadó TÁMOP-4.1.2-08/A/KMR-0029 Példatár Anyagtechnológia Elemi példa - 4. Termikus nyomásszabályzó-ház gyártása
RészletesebbenÖntöttvasak. Öntöttvasak
MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Fémek technológiája Öntöttvasak Dr. Palotás Béla palotasb@eik.bme.hu Öntöttvasak??? Hipoeutektikus öntöttvasak Hipereutektikus öv.-k Öntöttvasak Szerzo:
RészletesebbenMérnöki anyagok NGB_AJ001_1
Mérnöki anyagok NGB_AJ001_1 Mérnöki anyagok felosztása, szabványos jelölés rendszerek Az anyag Az anyagot az ember nyeri ki a természetből és alakítja olyanná, ami az igényeknek leginkább megfelel. 2 Az
Részletesebbena NAT-1-0988/2010 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-0988/2010 nyilvántartási számú akkreditált státuszhoz A METRIC Minõsítõ, Fejlesztõ és Szolgáltató Kft. Vizsgálólaboratóriuma (2921 Komárom, Szabadság
Részletesebbenkompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca 32/B Magyarország
Epoxi gyanta epoxi ragasztó pultrud profilok szendvics panelek TERMÉK KATALÓGUS PULTRUDÁLT PROFILOK kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca
RészletesebbenAlumínium ötvözetek. hőkezelése. Fábián Enikő Réka
Alumínium ötvözetek hőkezelése Fábián Enikő Réka fabianr@eik.bme.hu Általános Al-ötvözet jellemzők T a b A Alakítható ötvözetek B Önthető ötvözetek Nemesíthető, kiválásosan keményedő ötvözetek Az alumínium
Részletesebben2. AZ ALUMÍNIUM SZERKEZETGYÁRTÁS KÜLÖNLEGES VONATKOZÁSAI
ALUMÍNIUM SZERKEZETEK TERVEZÉSE 2. AZ ALUMÍNIUM SZERKEZETGYÁRTÁS KÜLÖNLEGES VONATKOZÁSAI SZAKMÉRNÖKI KURZUS AZ ALUMÍNIUM TULAJDONSÁGAI Előnyök Kis térfogatsúly Alakíthatóság Korrózió állóság Viszonylag
RészletesebbenAl-Mg-Si háromalkotós egyensúlyi fázisdiagram közelítő számítása
l--si háromalkotós egyensúlyi fázisdiagram közelítő számítása evezetés Farkas János 1, Dr. Roósz ndrás 1 doktorandusz, tanszékvezető egyetemi tanár Miskolci Egyetem nyag- és Kohómérnöki Kar Fémtani Tanszék
RészletesebbenSzínfémek és ötvözetek egyensúlyi lehőlése
Színfémek és ötvözetek egyensúlyi lehőlése 1 Színfém lehőlési görbéje (nincs allotróp átalakulás) F + Sz = K + 1. K = 1 1. Szakasz F=1 olvadék Sz =1 T változhat 2. Szakasz F=2 olvadék + szilárd Sz= 0 T
RészletesebbenMérnöki anyagok NGB_AJ001_1. Szerkezeti acélok
Mérnöki anyagok NGB_AJ001_1 Szerkezeti acélok Szerkezeti anyagok Ipari vagy szerkezeti anyagoknak a technikailag hasznos tulajdonságú anyagokat nevezzük. Oldalszám: 2 Vas alapú ötvözetek Nyersvas Öntészeti
RészletesebbenKULCS - MŰSZAKI (TECHNIKAI) ANYAGOK-TKK-2016
KULCS - MŰSZAKI (TECHNIKAI) ANYAGOK-TKK-2016 1. A szén tartalmának növelésével növekszik (keretezd be a pontos válaszokat): 2 a) a szívósság b) keménység c) hegeszthetőség d) szilárdság e) plasztikusság
RészletesebbenFogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFogorvosi anyagtan fizikai alapjai 7.
Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFLUIDTHERM CSÖVEK ÉS FITTINGEK MELEG ÉS HIDEGVIZES RENDSZEREKHEZ
FLUIDTHERM CSÖVEK ÉS FITTINGEK MELEG ÉS HIDEGVIZES RENDSZEREKHEZ 2 OLDAL l FLUIDTHERM CSÖVEK ÉS FITTINGEK pro rozvody teplé a studené vody BEMUTATÁS. A PP-R csövek gyártásához használandó nyersanyagot
RészletesebbenKönnyu és színesfémek (gyakorlati elokész. A fobb könnyufémek jellemzoi MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK
Nem vs pú gépészeti ygok, MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Fémek techoógiáj Köyu és szíesfémek (gykorti eokész szíto) K ö y u f é m e k Mgézium Titá A u m í i u m ( b e r i i u m, í
RészletesebbenHőkezelő technológia tervezése
Miskolci Egyetem Gépészmérnöki Kar Gépgyártástechnológiai Tanszék Hőkezelő technológia tervezése Hőkezelés és hegesztés II. című tárgyból Név: Varga András Tankör: G-3BGT Neptun: CP1E98 Feladat: Tervezze
RészletesebbenNemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT-1-1159/2014 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZŐ OKIRAT a NAT-1-1159/2014 nyilvántartási számú akkreditált státuszhoz A Tiszai Vegyi Kombinát Nyrt. Tiszaújváros Termelés Műszaki Felügyelet Műszaki Vizsgáló Laboratórium
RészletesebbenNagyszilárdságú lemezanyagok alakíthatósági vizsgálatai
7. Anyagvizsgálat a Gyakorlatban Szakmai Szeminárium Kecskemét, 214. június (18)-19-2. Nagyszilárdságú lemezanyagok alakíthatósági vizsgálatai TISZA Miklós, KOVÁCS Péter Zoltán, GÁL Gaszton, KISS Antal,
RészletesebbenTANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ
TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ Vas-karbon diagram: A vas olvadáspontja: a) 1563 C. b) 1536 C. c) 1389 C. Mennyi a vas A1-el jelölt hőmérséklete? b) 1538 C. Mennyi a vas A2-el jelölt hőmérséklete?
RészletesebbenÉpületgépészeti csőanyagok kiválasztási szempontjai és szereléstechnikája. Épületgépészeti kivitelezési ismeretek 2012. szeptember 6.
Épületgépészeti csőanyagok kiválasztási szempontjai és szereléstechnikája Épületgépészeti kivitelezési ismeretek 2012. szeptember 6. 1 Az anyagválasztás szempontjai: Rendszerkövetelmények: hőmérséklet
RészletesebbenWESSLING Közhasznú Nonprofit Kft. Qualco MAE jártassági vizsgálatok
Qualco MAE jártassági vizsgálatok 2018. évi programajánlat 1. kiadás, 1. változat Kiadás dátuma: 2018.08.31. Készítette: Szegény Zsigmond, dr. Bélavári Csilla, és Dobránszky János, Magyar Anyagvizsgálók
RészletesebbenORVAR SUPREME Melegmunkaacél
SZERSZÁMACÉL ISMERTETÕ ORVAR Melegmunkaacél Überall, wo Werkzeuge hergestellt und verwendet werden Általános információk Az ORVAR egy króm-molibdénvanádium ötvözésû melegmunkaacél, melynek jellemzõi: Hirtelen
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1796/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: Cemkut Cementipari Kutató Fejlesztő Kft. Vizsgálólaboratórium 1034 Budapest,
RészletesebbenMűszerezett keménységmérés alkalmazhatósága a gyakorlatban
Műszerezett keménységmérés alkalmazhatósága a gyakorlatban Rózsahegyi Péter laboratóriumvezető Tel: (46) 560-137 Mob: (30) 370-009 Műszaki Kockázatmenedzsment Osztály Mechanikai Anyagvizsgáló Laboratórium
RészletesebbenSilafont-R reciklált alumíniumöntvényötvözet
NEMVASFÉMEK, NEMES- ÉS RITKAFÉMEK HULLADÉKAI 3.3 Silafont-R reciklált alumíniumöntvényötvözet Tárgyszavak: primer alumínium; reciklálás; pirolízis; másodalumínium; Silafont-R; mechanikai tulajdonságok.
RészletesebbenSzínesfémek forgácsolása
Színesfémek forgácsolása Szerzı: Dr. Maros Zsolt Lektor: Prof. Dr. Horváth Mátyás Tartalomjegyzék Bevezetés 3 1. Színesfémek forgácsolásának sajátosságai 3 2. Alumíniumötvözetek csoportosítása 4 3. Alumíniumötvözetek
Részletesebben100 o C víz forrása 212 o F 0 o C víz olvadása 32 o F T F = 9/5 T C Példák: 37 o C (láz) = 98,6 o F 40 o C = 40 o F 20 o C = 68 o F
III. HőTAN 1. A HŐMÉSÉKLET ÉS A HŐ Látni fogjuk: a mechanika fogalmai jelennek meg mikroszkópikus szinten 1.1. A hőmérséklet Mindennapi általános tapasztalatunk van. Termikus egyensúly a résztvevők hőmérséklete
Részletesebben1. Feladat. a) Mekkora radiális, tangenciális és axiális feszültségek ébrednek a csőfalban, ha a csővég zárt?
1. Feladat Egy a = mm első és = 150 mm külső sugarú cső terhelése p = 60 MPa első ill. p k = 30 MPa külső nyomás. a) Mekkora radiális, tangenciális és axiális feszültségek érednek a csőfalan, ha a csővég
RészletesebbenElõnemesített keretanyag
SZERSZÁMACÉL ISMERTETÕ HOLDAX Elõnemesített keretanyag Überall, wo Werkzeuge hergestellt und verwendet werden Általános információk A HOLDAX egy vákumkezelt króm-molibdénacél, mely edzett és megeresztett
RészletesebbenCu-DHP. www.rezcsoinfo.hu. 3. Fizikai tulajdonságok. 3.1. Sűrűség. 1. Általános információk. Anyag megjelölése: Cu-DHP (korábban SF-Cu) C kg / dm 3
A foszforral dezoxidált réz (Cu-DHP) anyagtulajdonságai Tartalom 1. Általános információk 2. Kémiai összetétel 3. Fizikai tulajdonságok 3.1 Sűrűség 3.2 Szolidusz-és likviduszhőmérséklet 3.3 Lineáris hőtágulási
RészletesebbenSZERSZÁMACÉL ISMERTETÕ. UHB 11 Keretacél. Überall, wo Werkzeuge hergestellt und verwendet werden
SZERSZÁMACÉL ISMERTETÕ UHB 11 Keretacél Überall, wo Werkzeuge hergestellt und verwendet werden Die Angaben in dieser Broschüre basieren auf unserem gegenwärtigen Wissensstand und vermitteln nur allgemeine
Részletesebbena NAT /2008 számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület MÓDOSÍTOTT RÉSZLETEZÕ OKIRAT a NAT-1-1316/2008 számú akkreditált státuszhoz A METALCONTROL Anyagvizsgáló és Minõségellenõrzõ Központ Kft. (3540 Miskolc, Vasgyár u. 43.) akkreditált
Részletesebbenkompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt Szeged, Délceg utca 32/B Magyarország
Epoxi gyanta epoxi ragasztó pultrud profilok szendvics panelek TERMÉK KATALÓGUS PULTRUDÁLT PROFILOK kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca
RészletesebbenKerámiák és kompozitok (gyakorlati elokész
Kerámiák MEHANIKAI TEHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Kerámiák és kompozitok (gyakorlati elokész szíto) dr. Németh Árpád arpinem@eik.bme.hu A k e r ám i a a g örö g ( k iég e t e t t ) s zóból e
RészletesebbenMSZ 20135: Ft nitrit+nitrát-nitrogén (NO2 - + NO3 - -N), [KCl] -os kivonatból. MSZ 20135: Ft ammónia-nitrogén (NH4 + -N),
Az árlista érvényes 2018. január 4-től Laboratóriumi vizsgálatok Talaj VIZSGÁLATI CSOMAGOK Talajtani alapvizsgálati csomag kötöttség, összes só, CaCO 3, humusz, ph Talajtani szűkített vizsgálati csomag
RészletesebbenA huzal és rúd divizió általános bemutatása. A csoport bemutatása Termékek bemutatása Ötvözet családok Műszaki háttér ismeretek
A huzal és rúd divizió általános bemutatása A csoport bemutatása Termékek bemutatása Ötvözet családok Műszaki háttér ismeretek A csoport bemutatása A csoport számokban 2 > 250 m Forgalom > 1.300 Alkalmazott
Részletesebbena NAT-1-1462/2006 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület KIEGÉSZÍTÕ RÉSZLETEZÕ OKIRAT a NAT-1-1462/2006 számú akkreditálási ügyirathoz A Budapesti Corvinus Egyetem Élelmiszertudományi Kar Élelmiszerminõségi és Élelmiszerbiztonsági
RészletesebbenA szerszám hőegyensúlyának vizsgálata alumínium és magnézium nyomásos öntésnél
Miskolci Egyetem Műszaki Anyagtudományi Kar Metallurgiai és Öntészeti Tanszék Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola A szerszám hőegyensúlyának vizsgálata alumínium és magnézium nyomásos
RészletesebbenACÉLOK MÉRNÖKI ANYAGOK
ACÉLOK MÉRNÖKI ANYAGOK 80%-a (5000 kg/fő/év) kerámia, kő, homok... Ebből csak kb. 7% a iparilag előállított cserép, cement, tégla, porcelán... 14%-a (870 kg/fő/év) a polimerek csoportja, melynek kb. 90%-a
RészletesebbenÓn-ólom rendszer fázisdiagramjának megszerkesztése lehűlési görbék alapján
Ón-ólom rendszer fázisdiagramjának megszerkesztése lehűlési görbék alapján Készítette: Zsélyné Ujvári Mária, Szalma József; 2012 Előadó: Zsély István Gyula, Javított valtozat 2016 Laborelőkészítő előadás,
RészletesebbenSzilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások
Anyagszerkezettan és anyagvizsgálat 2015/16 Szilárdságnövelés Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti alapjait; Technológiai
RészletesebbenFröccsöntött alkatrészek végeselemes modellezése. Szőcs András. Budapest, 2010. IV. 29.
Fröccsöntött alkatrészek végeselemes modellezése Szőcs András Budapest, 2010. IV. 29. 1 Tartalom Mőanyag- és Gumitechnológiai Szakcsoport bemutatása Méréstechnika Elızmények Szilárdságtani modellezés Termo-mechanikai
RészletesebbenAcélok és öntöttvasak definíciója
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÉS ALKALMAZÁSUK Dr. Palotás Béla palotasb@eik.bme.hu Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus
RészletesebbenA POLIPROPILÉN TATREN IM
TATREN IM 6 56 A POLIPROPILÉN TATREN IM 6 56 blokk kopolimer típust akkumulátor házak, háztartási eszközök, autó - és egyéb műszaki alkatrészek fröccsöntésére fejlesztettük ki, ahol a tartós hőállóság
RészletesebbenJellemző redoxi reakciók:
Kémia a elektronátmenettel járó reakciók, melynek során egyidejű elektron leadás és felvétel történik. Oxidáció - elektron leadás - oxidációs sám nő Redukció - elektron felvétel - oxidációs sám csökken
RészletesebbenINCREASING RESISTANCE TO PERMANENT DEFORMATION OF Al-BASE DIE CASTING
MultiScience - XXX. microcad International Multidisciplinary Scientific Conference University of Miskolc, Hungary 21-22 April 2016, ISBN 978-963-358-113-1 INCREASING RESISTANCE TO PERMANENT DEFORMATION
RészletesebbenMAGYAR RÉZPIACI KÖZPONT. 1241 Budapest, Pf. 62 Telefon 317-2421, Fax 266-6794 e-mail: hcpc.bp@euroweb.hu
MAGYAR RÉZPIACI KÖZPONT 1241 Budapest, Pf. 62 Telefon 317-2421, Fax 266-6794 e-mail: hcpc.bp@euroweb.hu Tartalom 1. A villamos csatlakozások és érintkezôk fajtái............................5 2. Az érintkezések
RészletesebbenSzilárd testek rugalmassága
Fizika villamosmérnököknek Szilárd testek rugalmassága Dr. Giczi Ferenc Széchenyi István Egyetem, Fizika és Kémia Tanszék Győr, Egyetem tér 1. 1 Deformálható testek (A merev test idealizált határeset.)
RészletesebbenALPHA spektroszkópiai (ICP és AA) standard oldatok
Jelen kiadvány megjelenése után történõ termékváltozásokról, új standardokról a katalógus internetes oldalán, a www.laboreszközkatalogus.hu-n tájékozódhat. ALPHA Az alábbi standard oldatok fémek, fém-sók
RészletesebbenFOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév
FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.
Részletesebbena NAT /2013 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1586/2013 nyilvántartási számú akkreditált státuszhoz A Halászati és Öntözési Kutatóintézet Környezetanalitikai Központ Vizsgáló Laboratórium (5540
Részletesebben
