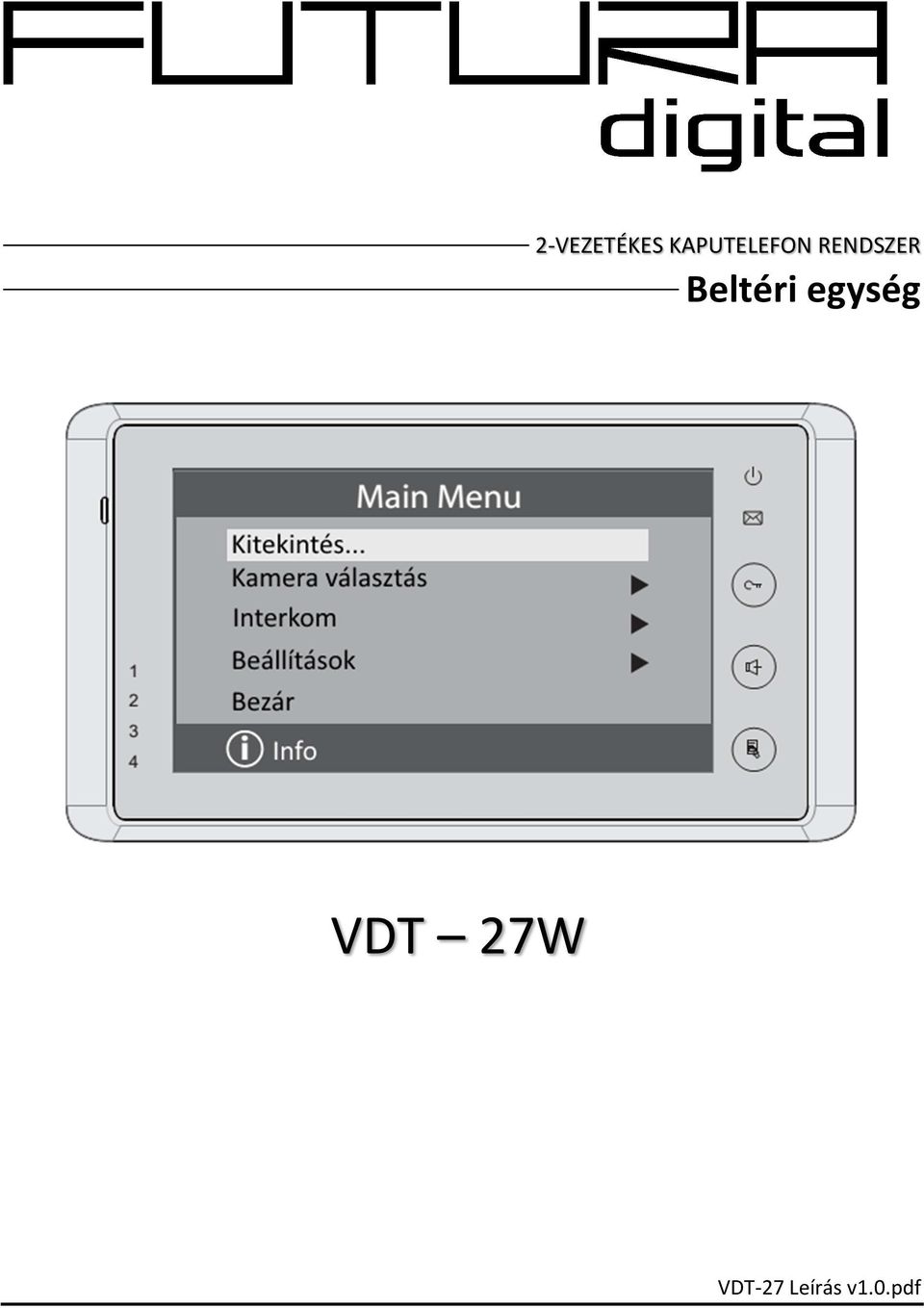

1 2-VEZETÉKES KAPUTELEFON RENDSZER Beltéri egység VDT 27W VDT-27 Leírás v1.0.pdf

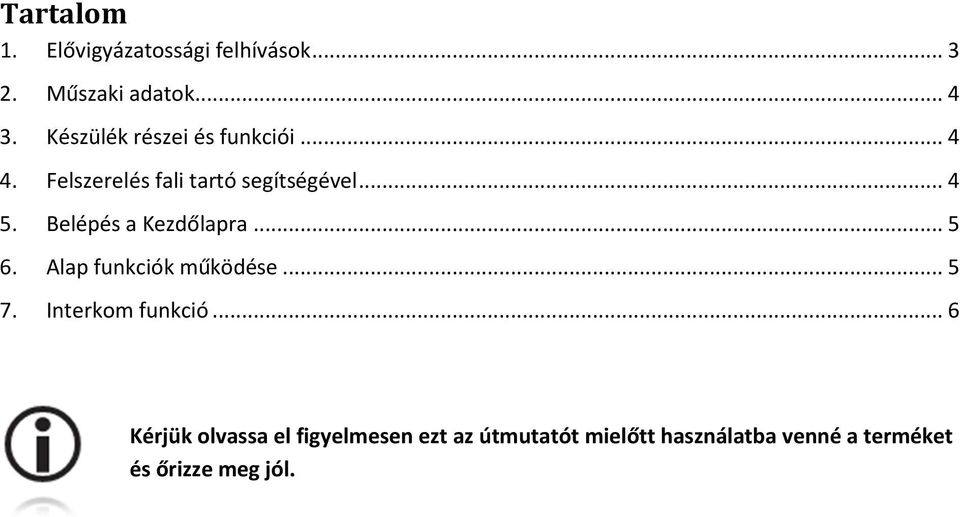

2 Tartalom 1. Elővigyázatossági felhívások Műszaki adatok Készülék részei és funkciói Felszerelés fali tartó segítségével Belépés a Kezdőlapra Alap funkciók működése Interkom funkció... 6 Kérjük olvassa el figyelmesen ezt az útmutatót mielőtt használatba venné a terméket és őrizze meg jól.

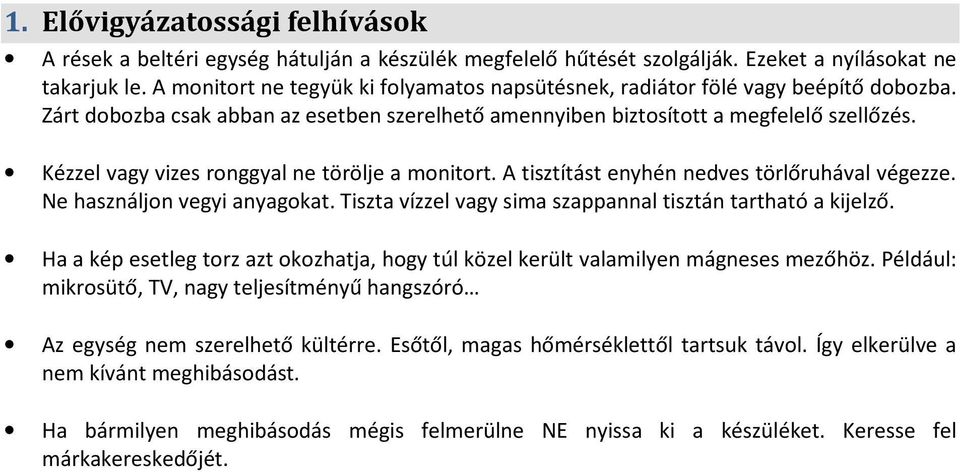

3 1. Elővigyázatossági felhívások A rések a beltéri egység hátulján a készülék megfelelő hűtését szolgálják. Ezeket a nyílásokat ne takarjuk le. A monitort ne tegyük ki folyamatos napsütésnek, radiátor fölé vagy beépítő dobozba. Zárt dobozba csak abban az esetben szerelhető amennyiben biztosított a megfelelő szellőzés. Kézzel vagy vizes ronggyal ne törölje a monitort. A tisztítást enyhén nedves törlőruhával végezze. Ne használjon vegyi anyagokat. Tiszta vízzel vagy sima szappannal tisztán tartható a kijelző. Ha a kép esetleg torz azt okozhatja, hogy túl közel került valamilyen mágneses mezőhöz. Például: mikrosütő, TV, nagy teljesítményű hangszóró Az egység nem szerelhető kültérre. Esőtől, magas hőmérséklettől tartsuk távol. Így elkerülve a nem kívánt meghibásodást. Ha bármilyen meghibásodás mégis felmerülne NE nyissa ki a készüléket. Keresse fel márkakereskedőjét.

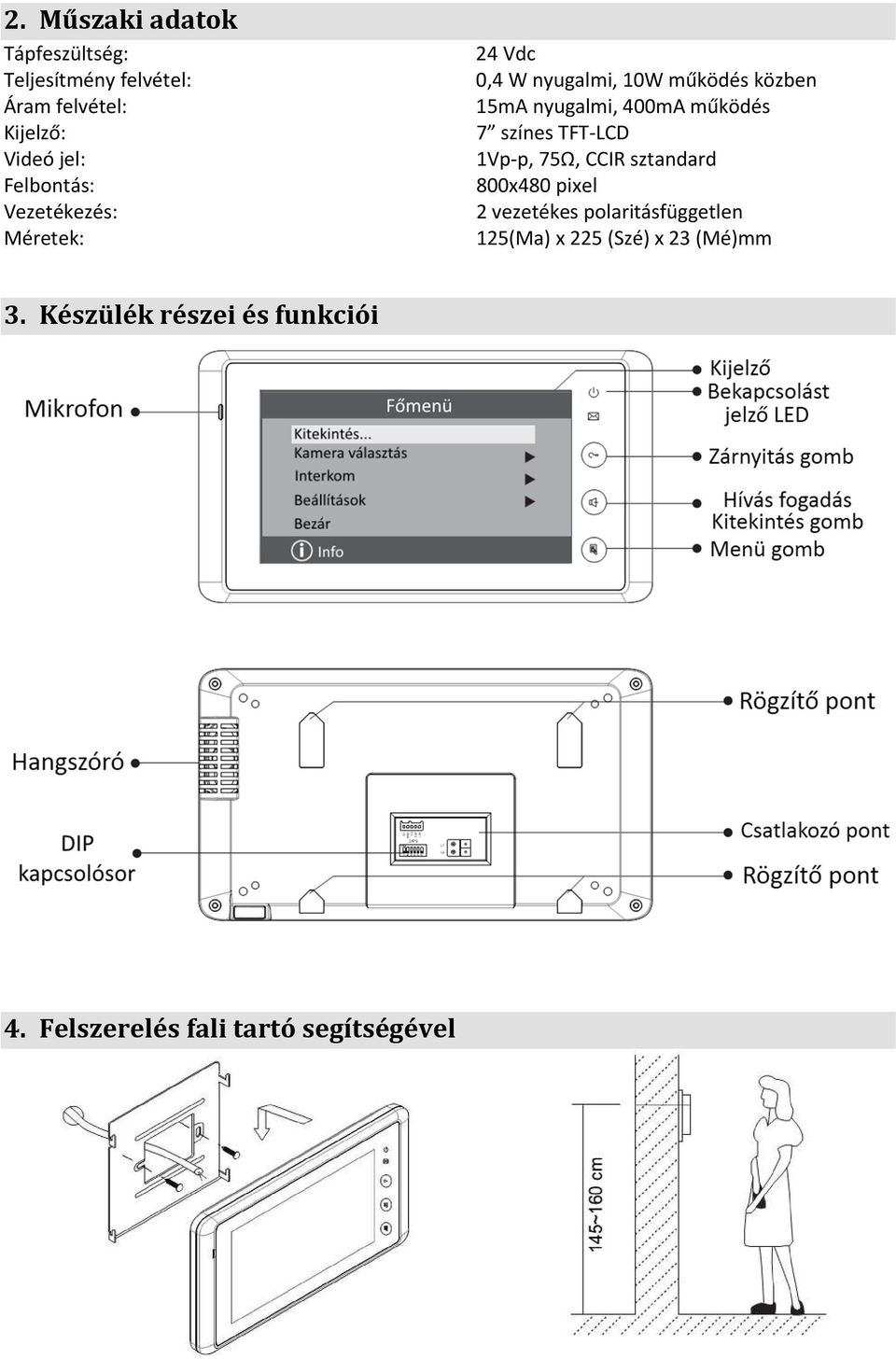

4 2. Műszaki adatok Tápfeszültség: Teljesítmény felvétel: Áram felvétel: Kijelző: Videó jel: Felbontás: Vezetékezés: Méretek: 24 Vdc 0,4 W nyugalmi, 10W működés közben 15mA nyugalmi, 400mA működés 7 színes TFT-LCD 1Vp-p, 75Ω, CCIR sztandard 800x480 pixel 2 vezetékes polaritásfüggetlen 125(Ma) x 225 (Szé) x 23 (Mé)mm 3. Készülék részei és funkciói 4. Felszerelés fali tartó segítségével

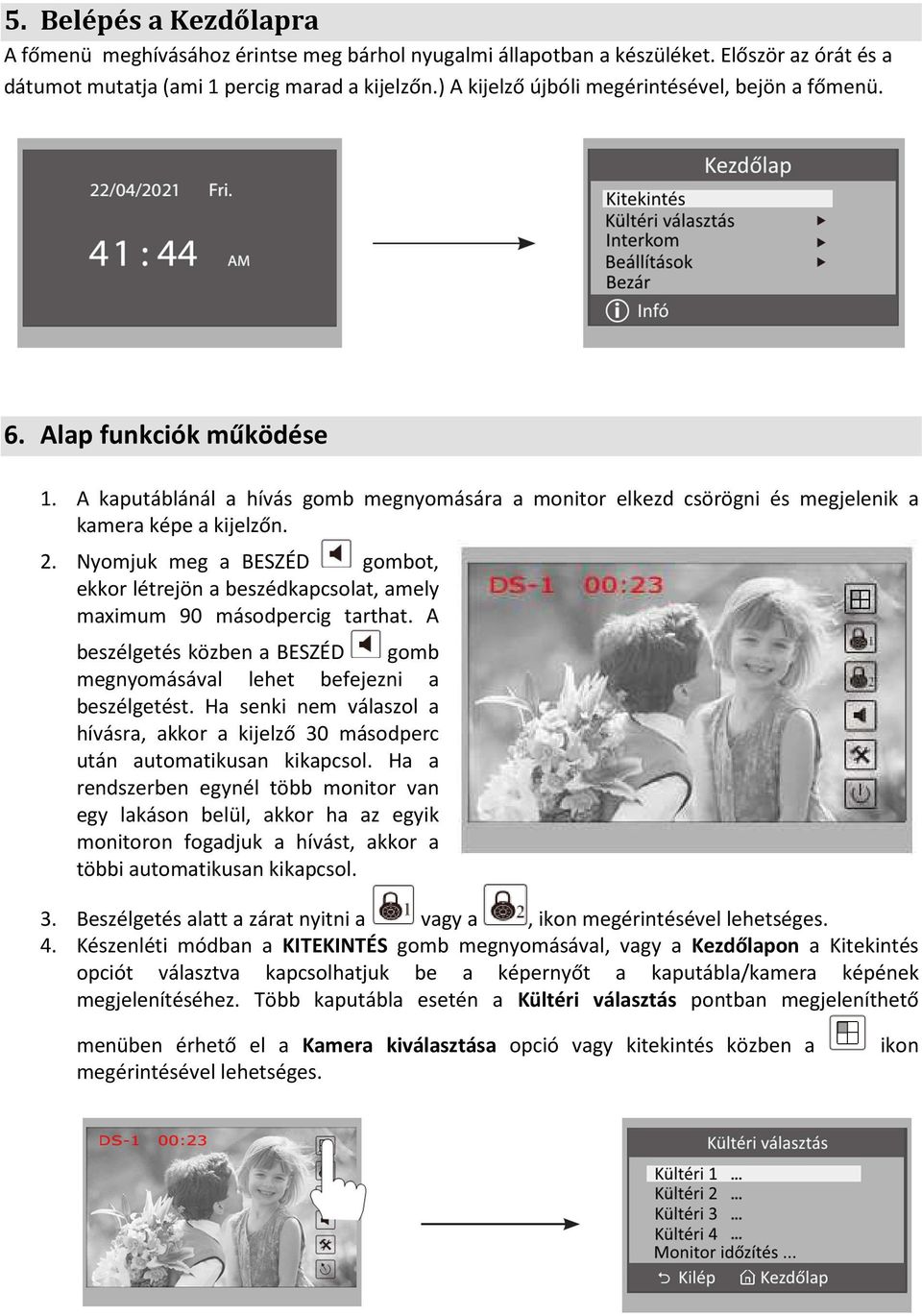

5 5. Belépés a Kezdőlapra A főmenü meghívásához érintse meg bárhol nyugalmi állapotban a készüléket. Először az órát és a dátumot mutatja (ami 1 percig marad a kijelzőn.) A kijelző újbóli megérintésével, bejön a főmenü. 6. Alap funkciók működése 1. A kaputáblánál a hívás gomb megnyomására a monitor elkezd csörögni és megjelenik a kamera képe a kijelzőn. 2. Nyomjuk meg a BESZÉD gombot, ekkor létrejön a beszédkapcsolat, amely maximum 90 másodpercig tarthat. A beszélgetés közben a BESZÉD gomb megnyomásával lehet befejezni a beszélgetést. Ha senki nem válaszol a hívásra, akkor a kijelző 30 másodperc után automatikusan kikapcsol. Ha a rendszerben egynél több monitor van egy lakáson belül, akkor ha az egyik monitoron fogadjuk a hívást, akkor a többi automatikusan kikapcsol. 3. Beszélgetés alatt a zárat nyitni a vagy a, ikon megérintésével lehetséges. 4. Készenléti módban a KITEKINTÉS gomb megnyomásával, vagy a Kezdőlapon a Kitekintés opciót választva kapcsolhatjuk be a képernyőt a kaputábla/kamera képének megjelenítéséhez. Több kaputábla esetén a Kültéri választás pontban megjeleníthető menüben érhető el a Kamera kiválasztása opció vagy kitekintés közben a megérintésével lehetséges. ikon

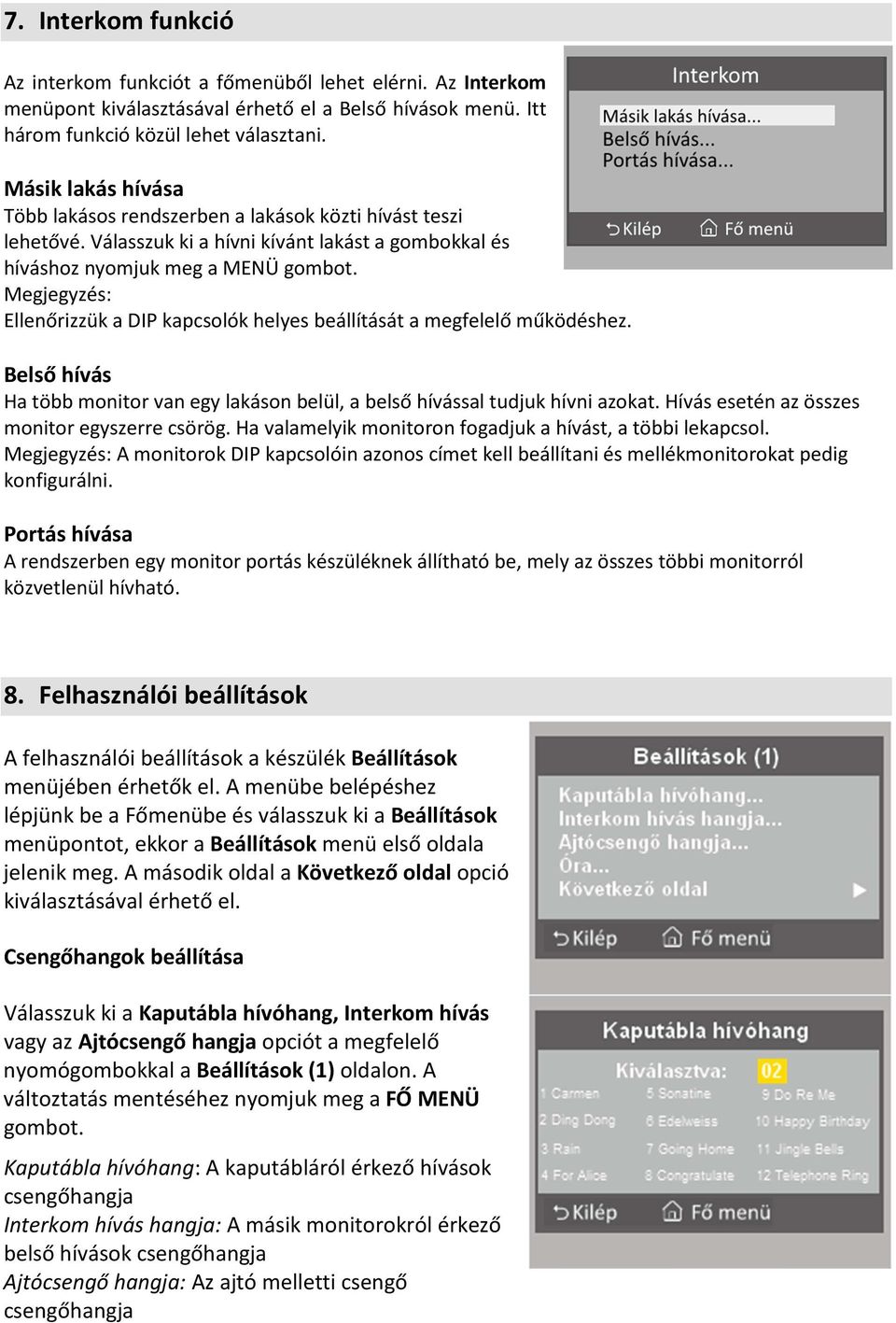

6 7. Interkom funkció Az interkom funkciót a főmenüből lehet elérni. Az Interkom menüpont kiválasztásával érhető el a Belső hívások menü. Itt három funkció közül lehet választani. Másik lakás hívása Több lakásos rendszerben a lakások közti hívást teszi lehetővé. Válasszuk ki a hívni kívánt lakást a gombokkal és híváshoz nyomjuk meg a MENÜ gombot. Megjegyzés: Ellenőrizzük a DIP kapcsolók helyes beállítását a megfelelő működéshez. Belső hívás Ha több monitor van egy lakáson belül, a belső hívással tudjuk hívni azokat. Hívás esetén az összes monitor egyszerre csörög. Ha valamelyik monitoron fogadjuk a hívást, a többi lekapcsol. Megjegyzés: A monitorok DIP kapcsolóin azonos címet kell beállítani és mellékmonitorokat pedig konfigurálni. Portás hívása A rendszerben egy monitor portás készüléknek állítható be, mely az összes többi monitorról közvetlenül hívható. 8. Felhasználói beállítások A felhasználói beállítások a készülék Beállítások menüjében érhetők el. A menübe belépéshez lépjünk be a Főmenübe és válasszuk ki a Beállítások menüpontot, ekkor a Beállítások menü első oldala jelenik meg. A második oldal a Következő oldal opció kiválasztásával érhető el. Csengőhangok beállítása Válasszuk ki a Kaputábla hívóhang, Interkom hívás vagy az Ajtócsengő hangja opciót a megfelelő nyomógombokkal a Beállítások (1) oldalon. A változtatás mentéséhez nyomjuk meg a FŐ MENÜ gombot. Kaputábla hívóhang: A kaputábláról érkező hívások csengőhangja Interkom hívás hangja: A másik monitorokról érkező belső hívások csengőhangja Ajtócsengő hangja: Az ajtó melletti csengő csengőhangja

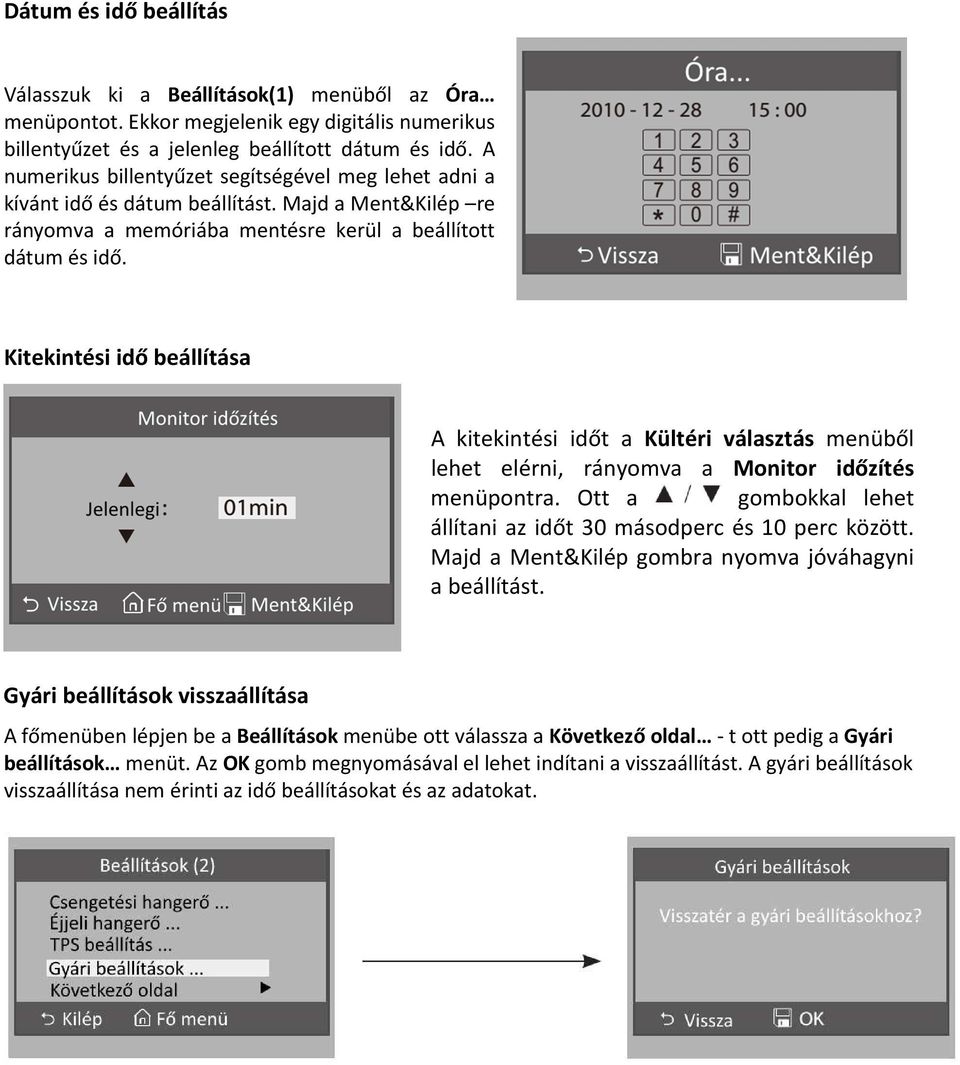

7 Dátum és idő beállítás Válasszuk ki a Beállítások(1) menüből az Óra menüpontot. Ekkor megjelenik egy digitális numerikus billentyűzet és a jelenleg beállított dátum és idő. A numerikus billentyűzet segítségével meg lehet adni a kívánt idő és dátum beállítást. Majd a Ment&Kilép re rányomva a memóriába mentésre kerül a beállított dátum és idő. Kitekintési idő beállítása A kitekintési időt a Kültéri választás menüből lehet elérni, rányomva a Monitor időzítés menüpontra. Ott a gombokkal lehet állítani az időt 30 másodperc és 10 perc között. Majd a Ment&Kilép gombra nyomva jóváhagyni a beállítást. Gyári beállítások visszaállítása A főmenüben lépjen be a Beállítások menübe ott válassza a Következő oldal - t ott pedig a Gyári beállítások menüt. Az OK gomb megnyomásával el lehet indítani a visszaállítást. A gyári beállítások visszaállítása nem érinti az idő beállításokat és az adatokat.

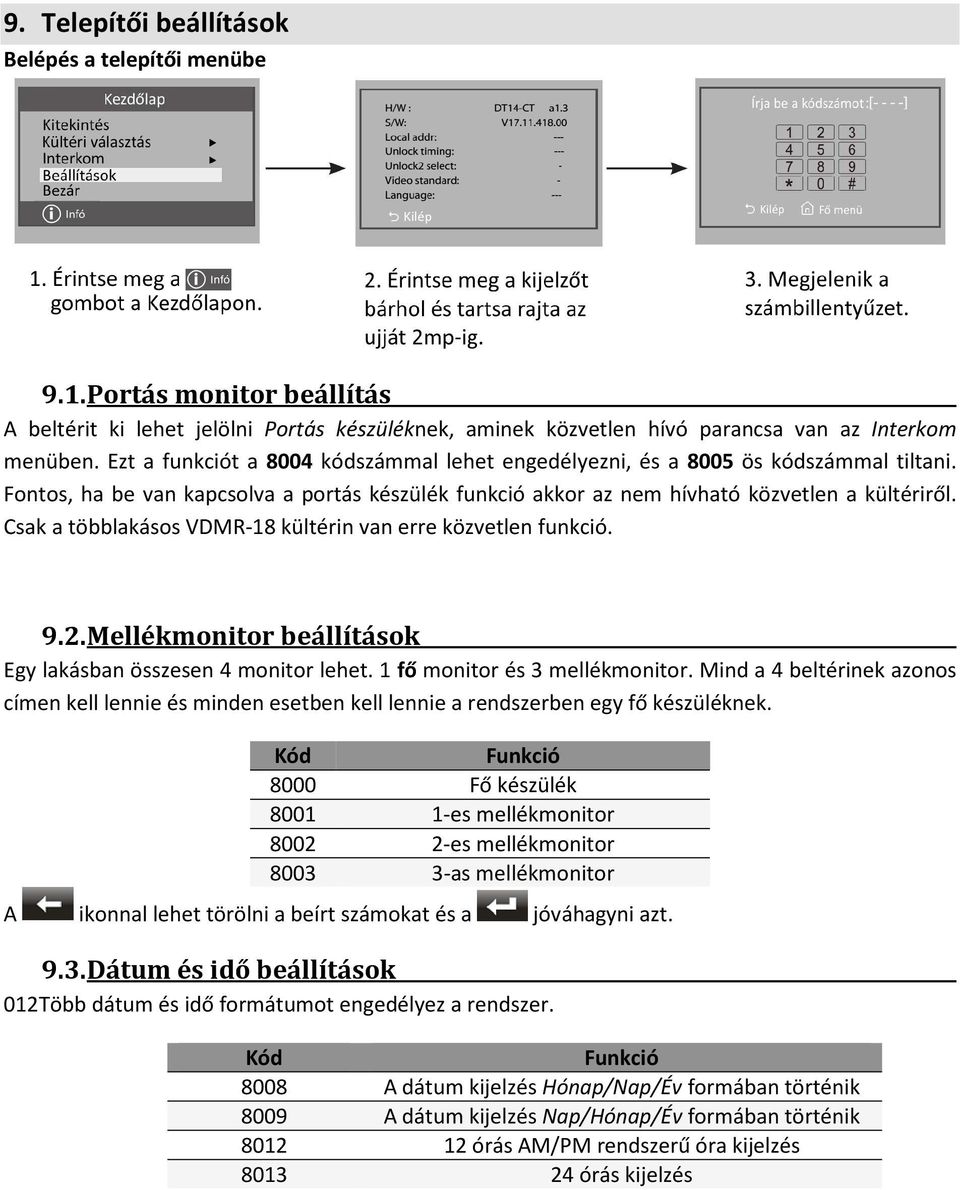

8 9. Telepítői beállítások Belépés a telepítői menübe 9.1. Portás monitor beállítás A beltérit ki lehet jelölni Portás készüléknek, aminek közvetlen hívó parancsa van az Interkom menüben. Ezt a funkciót a 8004 kódszámmal lehet engedélyezni, és a 8005 ös kódszámmal tiltani. Fontos, ha be van kapcsolva a portás készülék funkció akkor az nem hívható közvetlen a kültériről. Csak a többlakásos VDMR-18 kültérin van erre közvetlen funkció Mellékmonitor beállítások Egy lakásban összesen 4 monitor lehet. 1 fő monitor és 3 mellékmonitor. Mind a 4 beltérinek azonos címen kell lennie és minden esetben kell lennie a rendszerben egy fő készüléknek. Kód Funkció 8000 Fő készülék es mellékmonitor es mellékmonitor as mellékmonitor A ikonnal lehet törölni a beírt számokat és a jóváhagyni azt Dátum és idő beállítások 012Több dátum és idő formátumot engedélyez a rendszer. Kód Funkció 8008 A dátum kijelzés Hónap/Nap/Év formában történik 8009 A dátum kijelzés Nap/Hónap/Év formában történik órás AM/PM rendszerű óra kijelzés órás kijelzés

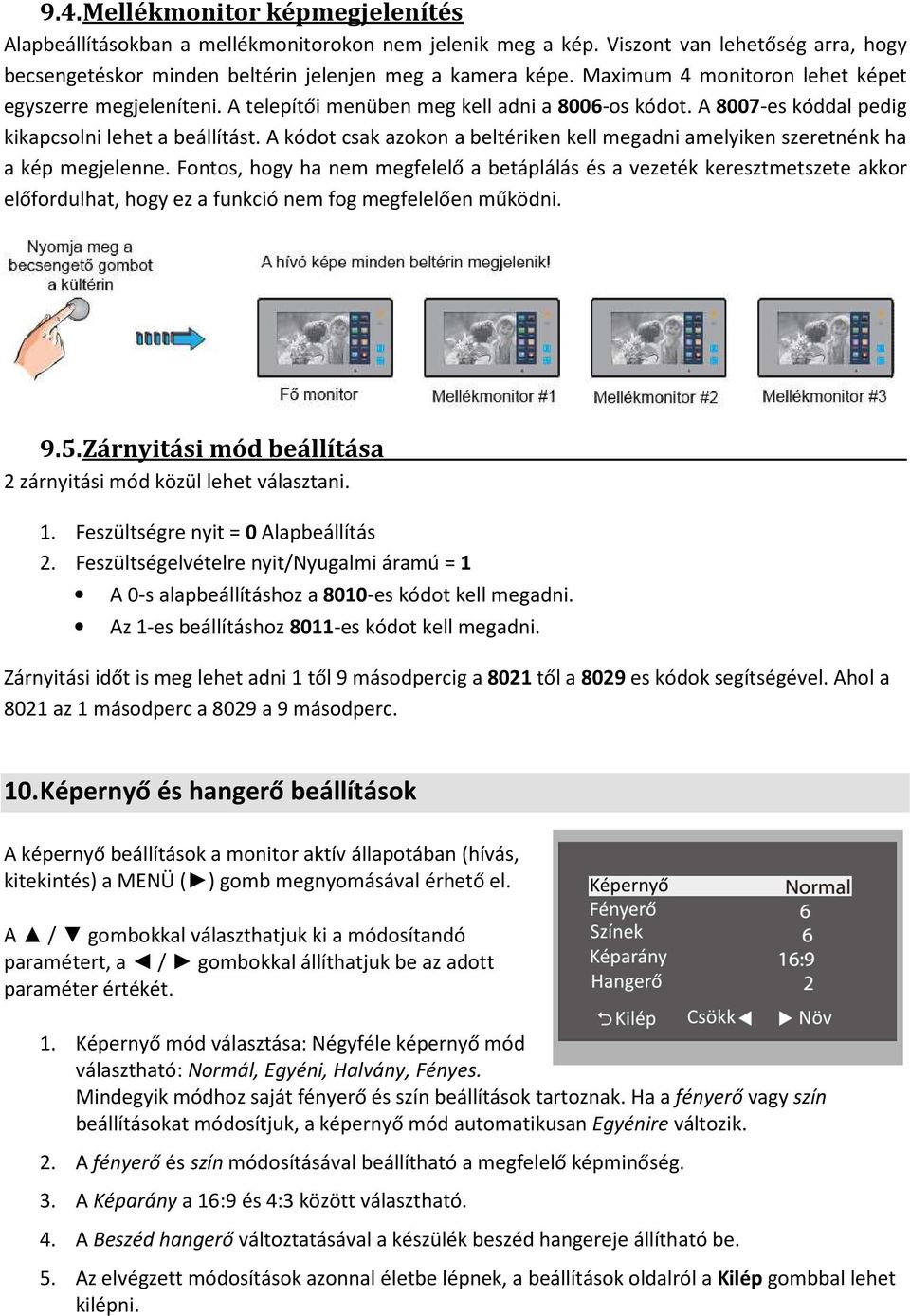

9 9.4. Mellékmonitor képmegjelenítés Alapbeállításokban a mellékmonitorokon nem jelenik meg a kép. Viszont van lehetőség arra, hogy becsengetéskor minden beltérin jelenjen meg a kamera képe. Maximum 4 monitoron lehet képet egyszerre megjeleníteni. A telepítői menüben meg kell adni a 8006-os kódot. A 8007-es kóddal pedig kikapcsolni lehet a beállítást. A kódot csak azokon a beltériken kell megadni amelyiken szeretnénk ha a kép megjelenne. Fontos, hogy ha nem megfelelő a betáplálás és a vezeték keresztmetszete akkor előfordulhat, hogy ez a funkció nem fog megfelelően működni Zárnyitási mód beállítása 2 zárnyitási mód közül lehet választani. 1. Feszültségre nyit = 0 Alapbeállítás 2. Feszültségelvételre nyit/nyugalmi áramú = 1 A 0-s alapbeállításhoz a 8010-es kódot kell megadni. Az 1-es beállításhoz 8011-es kódot kell megadni. Zárnyitási időt is meg lehet adni 1 től 9 másodpercig a 8021 től a 8029 es kódok segítségével. Ahol a 8021 az 1 másodperc a 8029 a 9 másodperc. 10. Képernyő és hangerő beállítások A képernyő beállítások a monitor aktív állapotában (hívás, kitekintés) a MENÜ ( ) gomb megnyomásával érhető el. A / gombokkal választhatjuk ki a módosítandó paramétert, a / gombokkal állíthatjuk be az adott paraméter értékét. 1. Képernyő mód választása: Négyféle képernyő mód választható: Normál, Egyéni, Halvány, Fényes. Mindegyik módhoz saját fényerő és szín beállítások tartoznak. Ha a fényerő vagy szín beállításokat módosítjuk, a képernyő mód automatikusan Egyénire változik. 2. A fényerő és szín módosításával beállítható a megfelelő képminőség. 3. A Képarány a 16:9 és 4:3 között választható. 4. A Beszéd hangerő változtatásával a készülék beszéd hangereje állítható be. 5. Az elvégzett módosítások azonnal életbe lépnek, a beállítások oldalról a Kilép gombbal lehet kilépni.

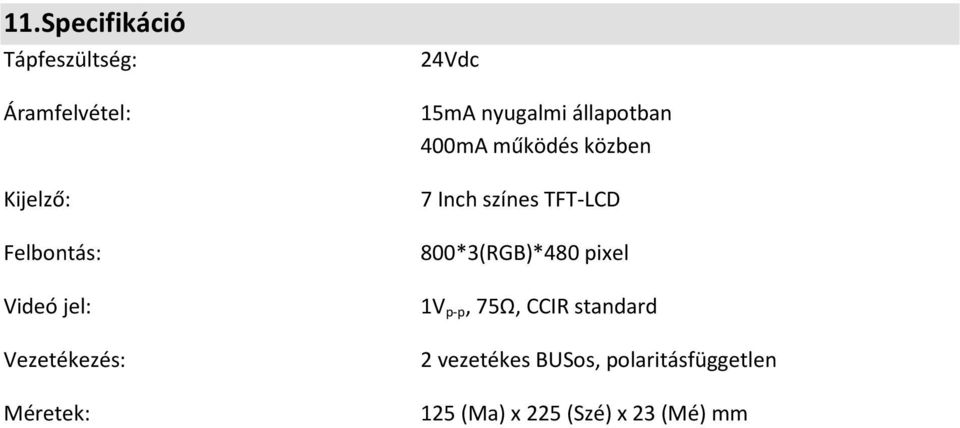

10 11. Specifikáció Tápfeszültség: Áramfelvétel: Kijelző: Felbontás: Videó jel: Vezetékezés: Méretek: 24Vdc 15mA nyugalmi állapotban 400mA működés közben 7 Inch színes TFT-LCD 800*3(RGB)*480 pixel 1V p-p, 75Ω, CCIR standard 2 vezetékes BUSos, polaritásfüggetlen 125 (Ma) x 225 (Szé) x 23 (Mé) mm

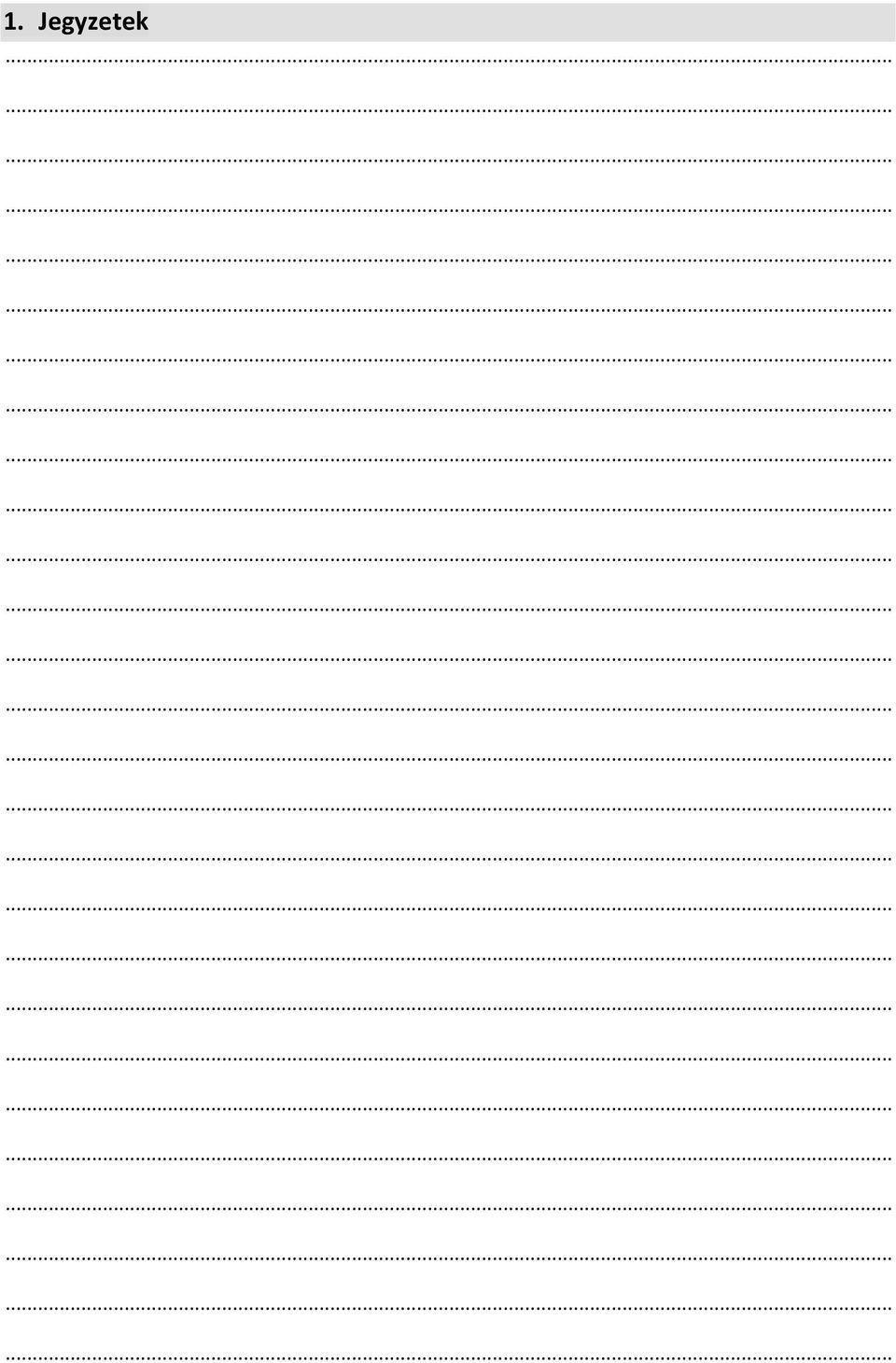

11 1. Jegyzetek

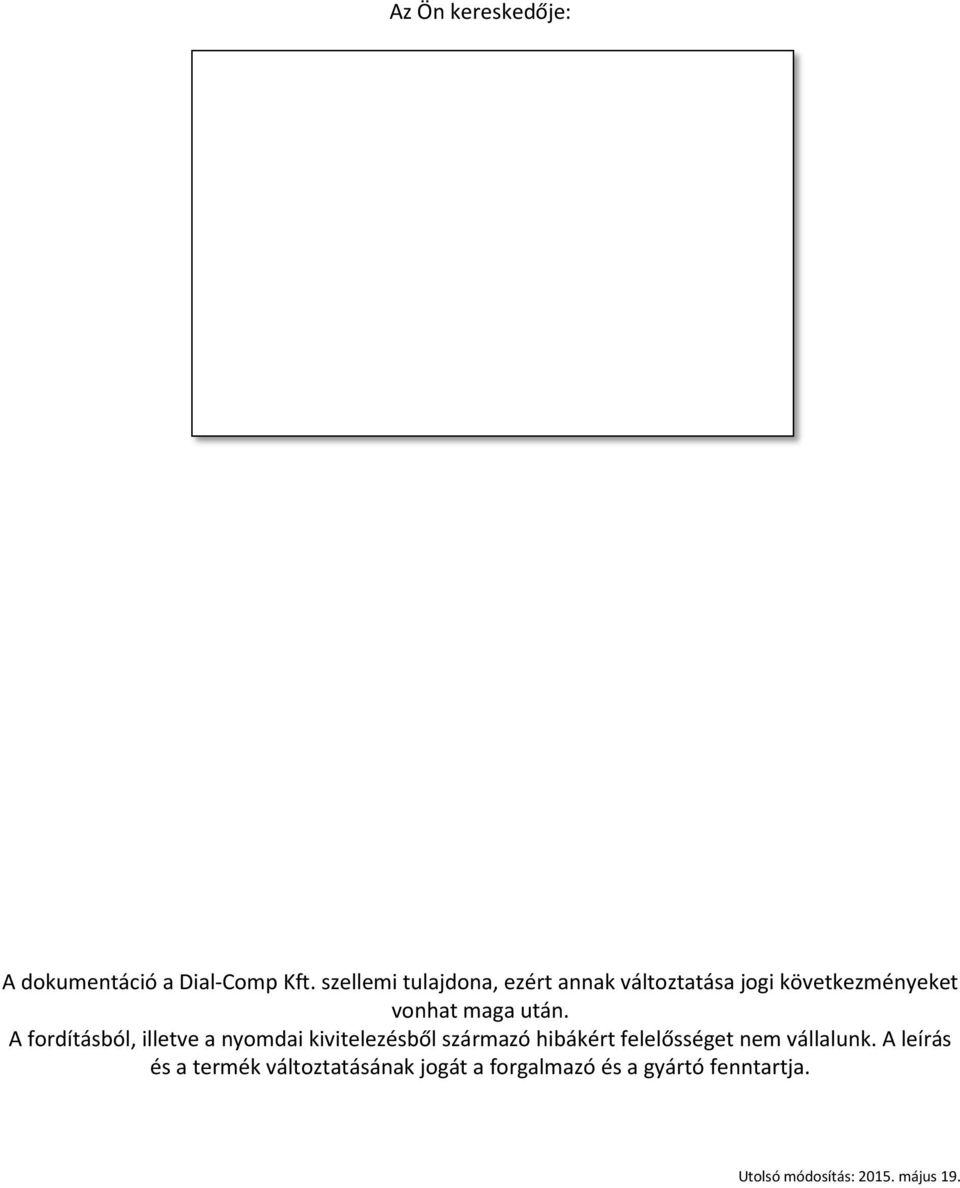

12 Az Ön kereskedője: A dokumentáció a Dial-Comp Kft. szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezésből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja. Utolsó módosítás: május 19.
