1 1. Bevezetés Falazott szerkezetek Tartalom Megnevezések, fal típusok Anyagok Mechanikai jellemzők 1

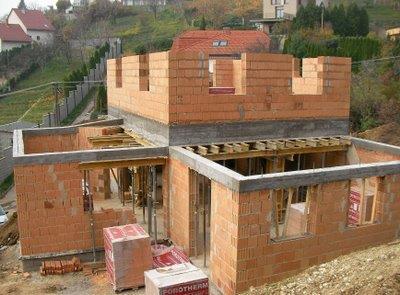

2 Falazott szerkezetek alkalmazási területei: 20. század: alacsony és középmagas épületek kb. 100 évvel ezelőtt: domináns szerkezetfajta Előnye: -sokféle funkciót (térelhatárolás, teherhordás, hő- és hangszigetelés, lég- és vízzárás, tűzvédelem) ellátó egyetlen elemből készül, -építészeti szempontból flexibilis: szabad alaprajzi forma, változatos szín és textúra, -tartós építőanyag (jó anyag megválasztás esetén). Hátránya: -relatíve nagy súly, -a teherhordó falak viszonylag nagy területet foglalnak el, -képzett és gyakorlott munkaerő szükséges az elkészítéséhez, - hosszú az építési idő

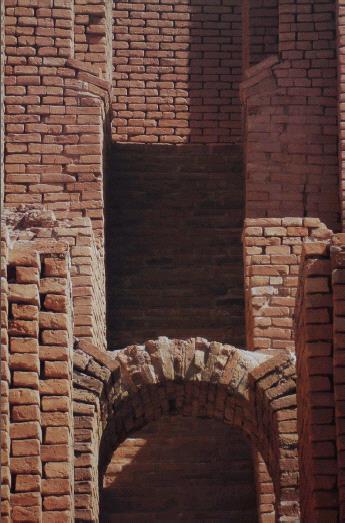

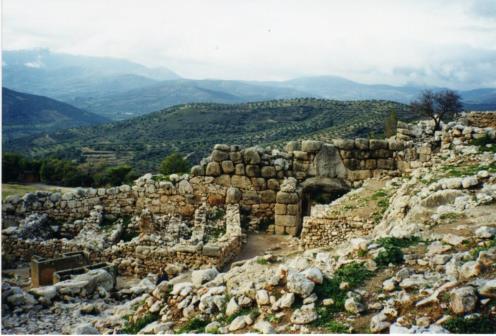

3 Mykene, Oroszlános kapu Tari Lőrinc udvarháza, Tar 3

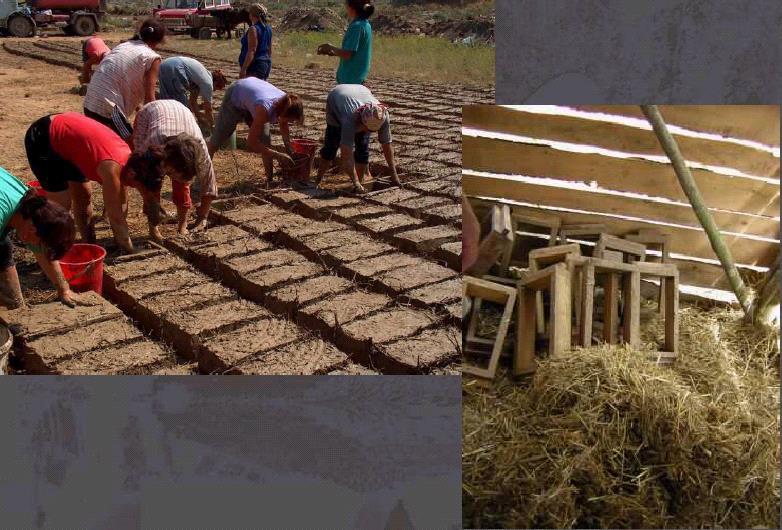

4 7 4
5 9 10 5
6 Gaudi: Güell-kolónia kriptája
7 Mátra múzeum, Gyöngyös Eladio Dieste 14 7

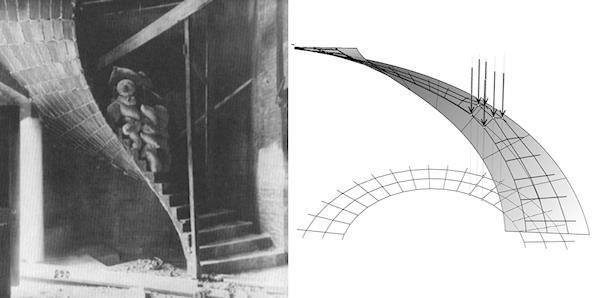

8 Gustavino testvérek
9 Gustavino testvérek Gustavino testvérek
10 Katalán boltozat MIT, Boston Katalán boltozat ETH Zürich
11 Katalán boltozat Mapungubwe Park, Dél Afrika Katalán boltozat Mapungubwe Park, Dél Afrika

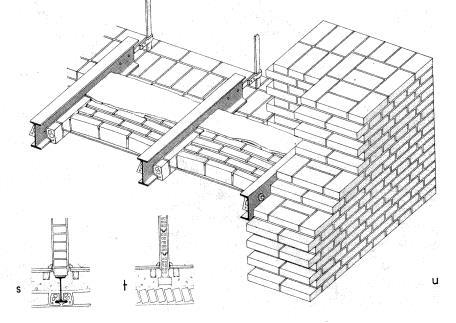

12 Poroszsüveg boltozat A falak funkciója, tervezési szempontok teherbírás hővédelem hangvédelem tűzvédelem Téglatálcás födém EC6 EC
13 Az Eurocode-ok Bevezetve: december 31. Az Eurocode 6 tartalma, felépítése MSZ EN 1996 Falazott szerkezetek tervezése 1-1. rész: Vasalt és vasalás nélküli falazott szerkezetekre vonatkozó általános szabályok 1-2. rész: Méretezés tűzterhelésre 2. rész: Anyagmegválasztás és kivitelezés tervezése 3. rész: Egyszerűsített számítási módszerek 13
14 A szerkezettervezés pontossága Megnevezések Falazott szerkezetek 27 14
15 Falazott szerkezetek modellezési szintjei A falazott szerkezet két modellezési szintje A fal anyagai: Falazóelem (égetett agyag elem, mészhomok elem, beton elem, pórusbeton elem, természetes vagy mesterséges kő) Habarcs (falazó-, hőszigetelő falazó-, ragasztó habarcs) Kapcsolat a falazóelem és a habarcs között Kötési mód Jellemzői: Nyomószilárdság (fekvőhézagra merőlegesen és fekvőhézaggal párhuzamosan) Nyomószilárdság Húzó- és nyírószilárdság 30 15
16 A fal anyagai: Kötési mód A fal anyagai: Kötési mód Teherelosztás, együttdolgozás
17 Falazat: szilárdsági tönkremenetel Homogénnek tekinthető viselkedés: függ a falazóelem, a habarcs és a kapcsolatok jellemzőitől és a kötési módtól Falazott szerkezet: Teherbírási határállapotok EC 6 A számításban használt mechanikai jellemzők: nyomószilárdság (fekvőhézaggal párhuzamosan és arra merőlegesen) húzószilárdság nyírószilárdság hajlítószilárdság szilárdsági tönkremenetel stabilitásvesztés Használhatósági határállapot 33 Repedések keletkezhetnek! 34 17

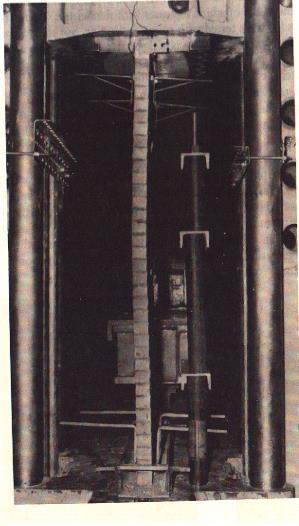

18 Szilárdsági tönkremenetel Stabilitásvesztés
19 A falazat viselkedése nyomásra falazóelem habarcs falazóelem Eltérő rugalmassági modulus, különböző alakváltozás. A falazat viselkedése nyomásra falazóelem habarcs falazóelem falazóelem habarcs falazóelem falazóelem nyomás-húzás-húzás habarcs nyomás-nyomás-nyomás A falazóelemben függőleges repedés keletkezhet
20 A falazat viselkedése húzásra Fekvőhézagra merőlegesen: repedés habarcshézagban repedés a falazóelemben A falazóelemben vízszintes repedés keletkezhet. A falazat viselkedése húzásra Fekvőhézaggal párhuzamosan: Repedés a habarcshézagban. nagy a habarcsszilárdság; pl. ragasztóhabarcs Repedés a falazóelemben

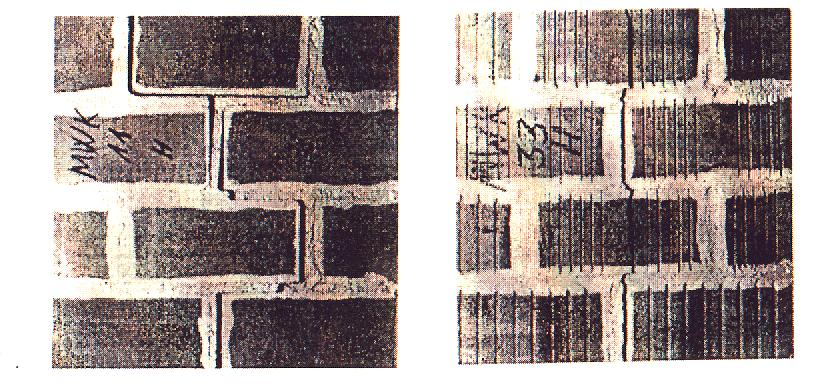

21 A falazat viselkedése húzásra Fekvőhézaggal párhuzamosan: A falazat viselkedése nyomásra és nyírásra habarcs-húzás habarcs-nyírás falazóelem-húzás falazatnyomás Tönkremeneteli feltétel. habarcs - húzás habarcs - nyírás A fal repedései
22 A falazat viselkedése nyomásra és nyírásra habarcs-húzás habarcs-nyírás falazóelem-húzás falazatnyomás Tönkremeneteli feltétel. falazóelem - húzás A fal repedései. A falazat viselkedése hajlításra Fekvőhézagra merőleges hajlítás. falazat - nyomás Fekvőhézaggal párhuzamos hajlítás

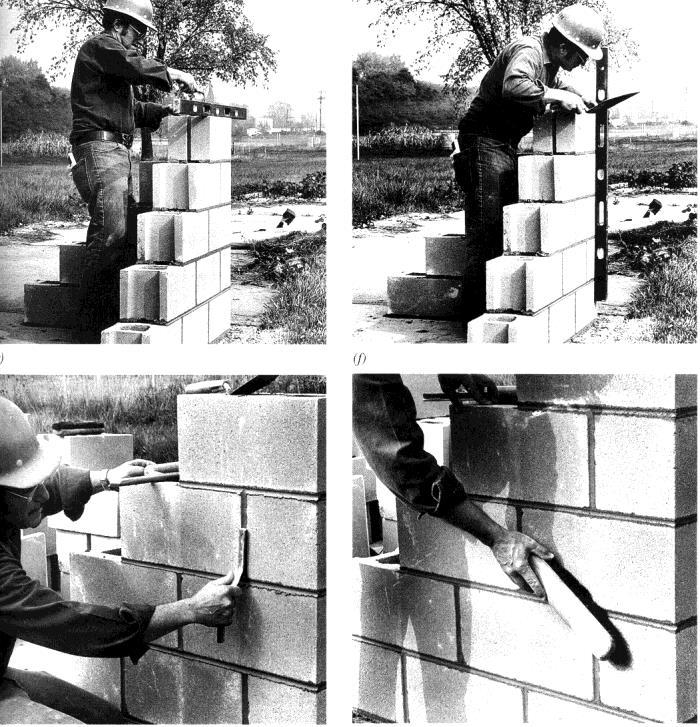

23 Faltípusok 1. Vasalás nélkül készülő falak: Faltípusok 1. Vasalás nélkül készülő falak: Egyrétegű falak: Hosszirányú állóhézaggal vagy anélkül. Légréteges falak: Teherhordó és/vagy együttdolgozó falrétegekkel. Egyrétegű falak: Szabálytalan kőfal

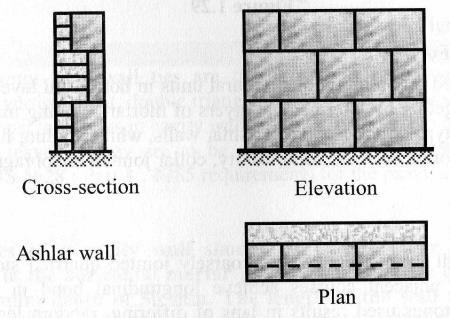

24 Faltípusok 1. Vasalás nélkül készülő falak: Faltípusok 1. Vasalás nélkül készülő falak: Burkolt (felületű) fal Egyrétegű falak: Burkolt felületű fal Egyrétegű falak: Burkolati fal

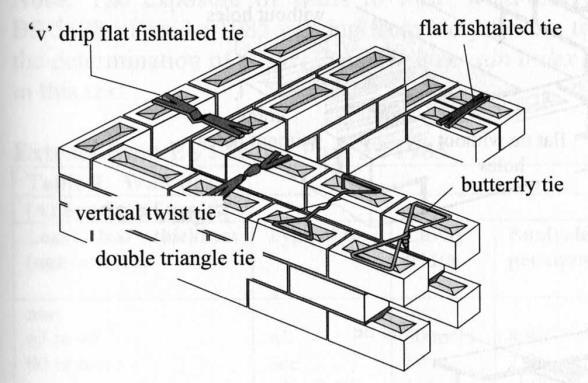

25 Faltípusok 1. Vasalás nélkül készülő falak: Légréteges falak: Teherhordó és/vagy együttdolgozó falrétegekkel. Falkapcsok

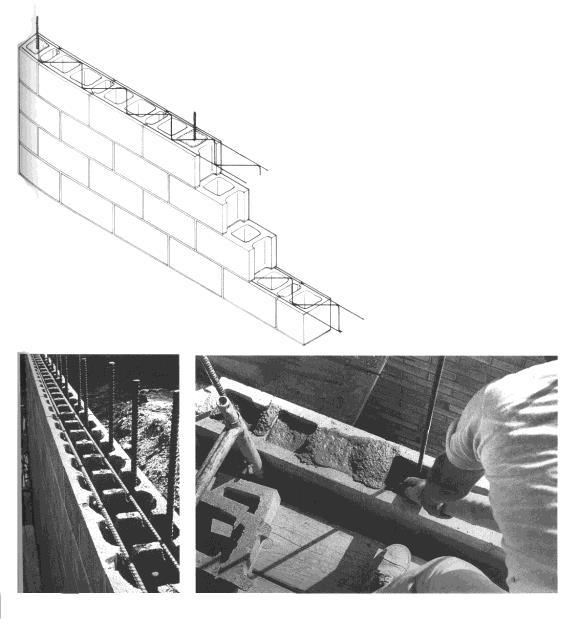

26 Vasalt falak: Faltípusok 2. Vasalás fekvőhézagban vagy falazott üregben horonyban, falazóelem lyukban
27 Vasalt falak: Faltípusok 2. Vasalás fekvőhézagban vagy falazott üregben horonyban, falazóelem lyukban
28 Vasalt falak: Vasalt falak: Faltípusok 2. Gábor L. : Épületszerkezettan I.; R épület Faltípusok 2. Gábor L. : Épületszerkezettan I.; R épület
29 Faltípusok 3. Közrefogott falak: Faltestek vízszintes és függőleges koszorúkkal körülfogva. Faltípusok 4. Feszített falak :
