1 BELÉPTET KÓDZÁR AC széria AC-10S AC-10F

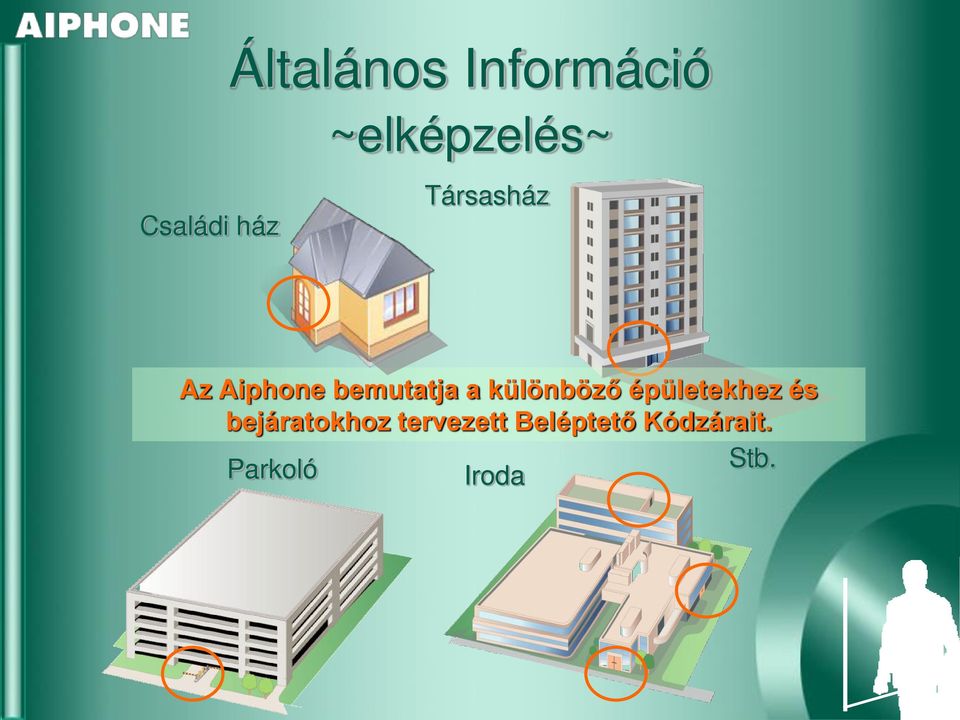

2 Általános Információ ~elképzelés~ Családi ház Társasház Az Aiphone bemutatja a különböző épületekhez és bejáratokhoz tervezett Beléptető Kódzárait. Stb. Parkoló Iroda

3 Általános Információ ~Aiphone javaslat~ A különböz épületekhez ill, AIPHONE Beléptet Kódzár Stílusos és illő formatervezést biztosít Jó kombinációt nyújthat videó kaputelefonokhoz is Távol tartja a nem kívánatos személyeket mindezt saját funkciói segítségével.

4 Rendszer Vázlat Kültér Beltér #1 Elektromos ajtózár nyitás #1 Ki/belépés nyomógomb (N/O) PT #2 #2 Eletromos ajtózár nyitás Ki/belépés nyomógomb (N/O) PS PS : Tápegység PT : Transzformátor Idő PT

5 Termék választék 2 típusú kivitelben (normál) Felület szerelt kódzár Süllyesztett kivitelű kódzár AC-10S AC-10F

6 ~Aiphone javaslat~ A különböz épületekhez ill, AIPHONE Beléptet Kódzár Stílusos és illő formatervezést biztosít Jó kombinációt nyújthat videó kaputelefonokhoz is Távol tartja a nem kívánatos személyeket mindezt saját funkciói segítségével.

7 További termék választék 2 tipusú kivitelben (normál) Felületre szerelt kódzár AC-10S Süllyesztett kivitelű kódzár + AC-10F A billentyűzet külön is elérhető az egyedi vásárlók saját panell formatervezéséhez

8 Vandál Házas Stílusos formatervezés mind Vandál házas fröccsöntött cink panellel (+) időjárás ellenálló IP54 A minőségi külső illeszkedik a kortárs és tradíciónális építészethez is, így minden fajta épületehez passzol a kinézet elrontása nélkül. AC sorozathoz nem kell fali konzol kinézetet és elhelyezést választania

9 ~Aiphone javaslat~ A különböz épületekhez ill, AIPHONE Beléptet Kódzár Stílusos és illő formatervezést biztosít Jó kombinációt nyújthat videó kaputelefonokhoz Távol tartja a nem kívánatos személyeket mindezt saját funkciói segítségével.

10 Használat videó kapu állomással Beltéri monitor Kültéri kamera Illetéktelen személy (Vendég) Hívás Azonosítás Beléptető kódzár Illetékes személy (lakó) Ajtó nyitás Direkt ajtónyitás a Beléptető Kódzárral Ajtónyitása a monitoros azonosítás után

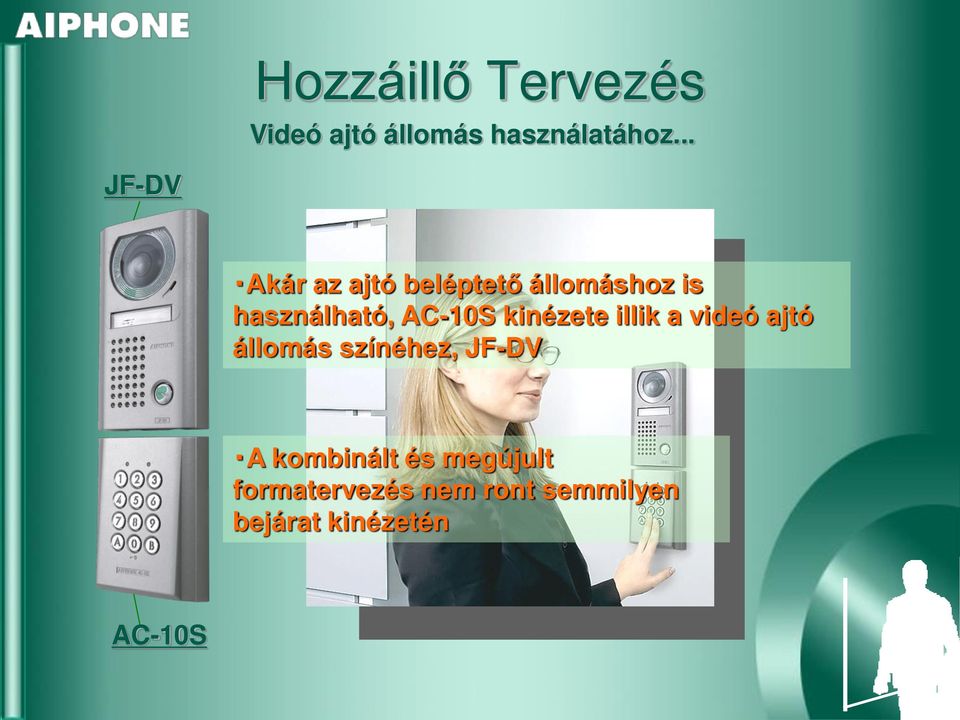

11 Hozzáill Tervezés Videó ajtó állomás használatához... JF-DV Akár az ajtó beléptető állomáshoz is használható, AC-10S kinézete illik a videó ajtó állomás színéhez, JF-DV A kombinált és megújult formatervezés nem ront semmilyen bejárat kinézetén AC-10S

12 ~Aiphone javaslat~ A különböz épületekhez ill, AIPHONE Beléptet Kódzár Stílusos és illő formatervezést biztosít Jó kombinációt nyújthat videó kaputelefonokhoz is Távol tartja a nem kívánatos személyeket mindezt saját funkciói segítségével.

13 Biztonsági minden bejárathoz Családi Ház Társasház Szükséges a nem kívánatos személyek belépésének meggátolásához, minden bejáratnál Stb. Parkoló Iroda

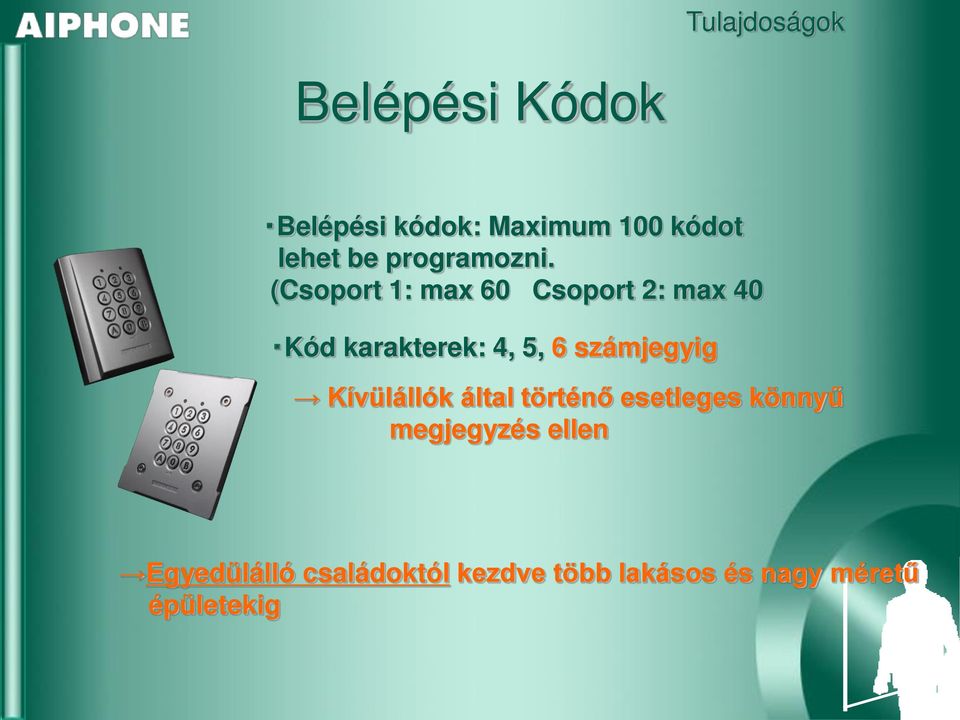

14 Tulajdoságok Belépési Kódok Belépési kódok: Maximum 100 kódot lehet be programozni. (Csoport 1: max 60 Csoport 2: max 40 Kód karakterek: 4, 5, 6 számjegyig Kívülállók által történő esetleges könnyű megjegyzés ellen Egyedülálló családoktól kezdve több lakásos és nagy méretű épületekig

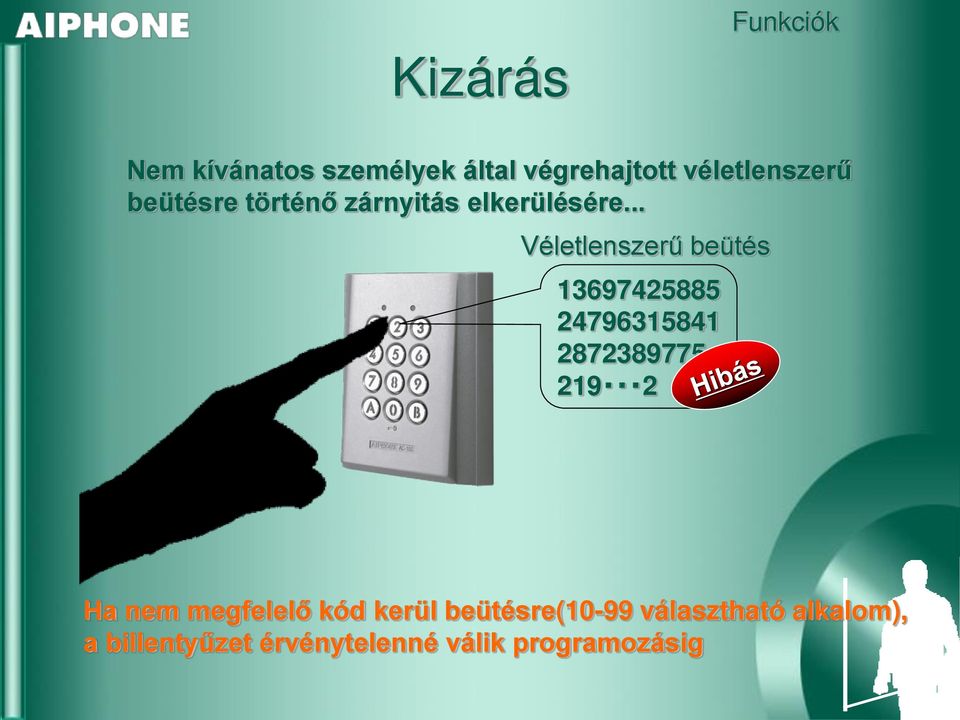

15 Funkciók Kizárás Nem kívánatos személyek által végrehajtott véletlenszerű beütésre történő zárnyitás elkerülésére... Véletlenszerű beütés Ha nem megfelelő kód kerül beütésre(10-99 választható alkalom), a billentyűzet érvénytelenné válik programozásig

16 Funkciók Automatikus-visszazárás Kívülálló besurránásának megelőzésére programozott relé aktiváció idején, közvetlenül egy belsős személy belépése után... Az ajtó érzékelő bekötésével az ajtó egyből zár annak becsukása után, a programozott relé ideje alatt is. Biztonsággal használható Forgalmas helyen is.

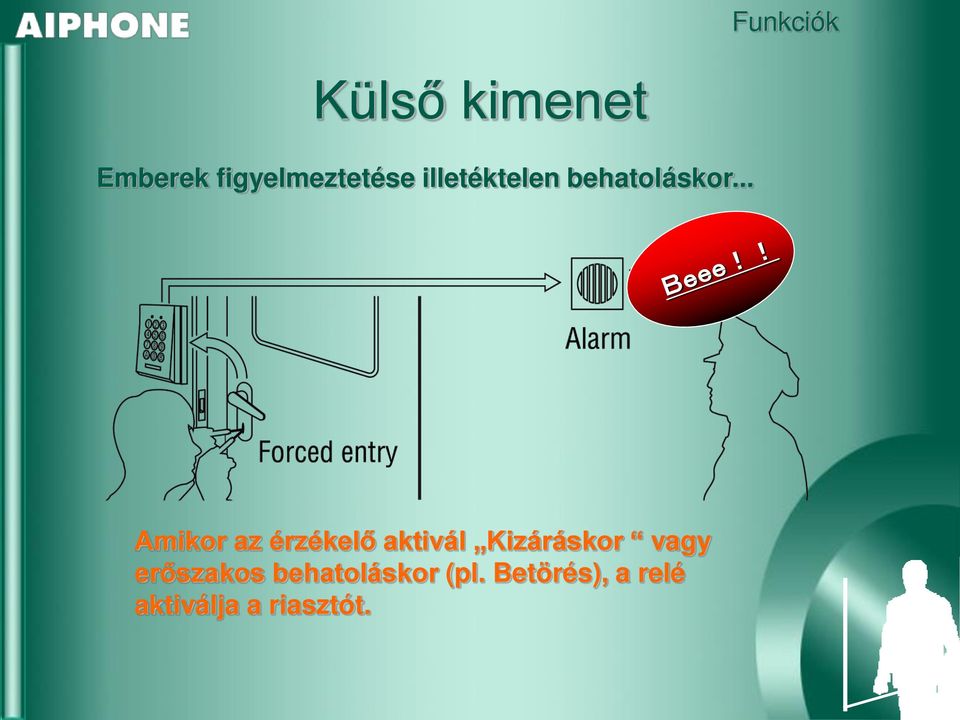

17 Funkciók Küls kimenet Emberek figyelmeztetése illetéktelen behatoláskor... Amikor az érzékelő aktivál Kizáráskor vagy erőszakos behatoláskor (pl. Betörés), a relé aktiválja a riasztót.

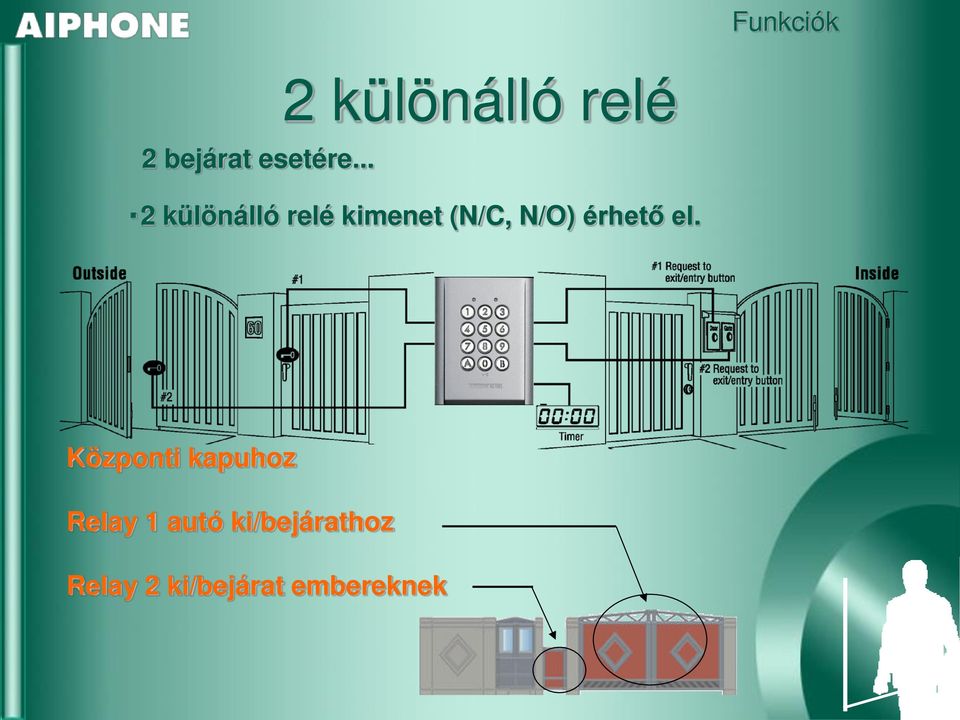

18 Funkciók 2 különálló relé 2 bejárat esetére... 2 különálló relé kimenet (N/C, N/O) érhető el. Központi kapuhoz Relay 1 autó ki/bejárathoz Relay 2 ki/bejárat embereknek

19 Funkciók Egyéb funkciók Az ajtó nyitható a 0 megnyomásával, ha időzítő van használatban. Hasznos lehet azon ajtóknál, ahol a belépési frekvencia más napszaktól függően. Például, napközben lakásos bejáratánál. Nyitás Billentyűzet háttérvilágítás beállítása Billentyűzet háttérvilágítással a könnyen olvashatósághoz a sötétben. Csengőhang ki és bekapcsolható.

20 Telepítés Alkalmazások 1 Normál ajtónyitás alkalmazása Küls eszközök specifikációjától függ en. Max. 300m (ø1.0 mm) #1 Elektromos ajtózár nyitás 2 ér #1 Ki/belépés nyomógomb (N/O) 2 ér PT 2 ér 2 ér PT #2 Elektromos ajtózár nyitás vagy Elektromos mágneszár PS 2 ér 2 ér : Tápegység Nagy távolság! : Transzformátor PS *100m, ha az áramellátás 12-18V AC/DC Áramellátás: 12-24V AC or 12-24V DC PT #2 Ki/belépés nyomógomb (N/O) Időzítő 18-24AC/DC

21 Telepítés Alkalmazások 2 Optional function in use: Ajtó érzékelő & Riasztó kapcsolat az Auto-visszazáráshoz & Külső kimenethez Küls eszközök specifikációjától függ en. Max. 300m (ø1.0 mm) #1 Elektromos ajtózár #1 Ki/belépés nyomógomb (N/O) 2 2 PT #2 Riasztás vagy Lámpa stb.. 2 *100m, ha az áramellátás 12-18V AC/DC PS : Tápegység Áramellátás: 12-24V AC or 12-24V DC Nagy távolság! PT : Power Transformer PS #2 Ajtó érzékelő Időzítő 18-24AC/DC

22 Beállítások Kapcsolat Egyszerű bekötés az egység hátoldalán található terminál segítségével Ki/belépés nyomógomb V V PB1 BP2 Relé 1 C T NO1 C1 Relé 2 NO1 Időzítő Nyomógomb 1 Nyomógomb 2 vagy Érzékelő Közös C2 NO2 N/O contact N/O contact Tápegység NO2 N/C contact N/C contact
