1 Müszaki könyv Silók feletti porátadó Tervezö és kivitelezö: ENTRA-SYS Kft. Szeged Rigó u 29 Villeroy & Boch Magyarország Rt Padlóportöltö rendszer Oldal: 1

2 Müszaki könyv Silók feletti porátadóhoz 1. Müszaki leírás A berendezés feladata: A padlópor fogadása és továbbítása. A berendezés főbb müszaki adatai: Villeroy & Boch Magyarország Rt Padlóportöltö rendszer Oldal: 2

3 Felépítés: Lv.2-es, Lv.3-as szénacél lemezböl és rozsdamentes lemezböl hajlított alkatrészekböl épül fel. Az elemek hegesztett kötéssel és csavarkötéssel csatlakoznak egymáshoz, az elemek közül az összekötö lemezt pneumatikus munkahengerek mozgatják a megfelelö állásba pneumatikus szelepen keresztül. A szénacél lemezek felülete két sor alapozóval és egy sor zománccal felületkezelve. Müszaki adatai: Hosszúság: Szélesség: Magasság: Összes tömeg: Pneumatikus munkahenger: Pneumatika müködése: Pneumatikus munkahenger lökethossza: Szükséges levegőnyomás: Pneumatikus vezérlés feszültségigénye: 1028mm 1231mm 872mm 65 kg MECMAN x500 Kettös müködésü 500mm 6 bar 24V DC Pneumatika szelep: Mágnestekercs Stekker: Kipufogó: Reed relé: Reed relé felfogó: Tápegység: Csatlakozó tömlö: Csatlakozó csonkok szerint Villeroy & Boch Magyarország Rt Padlóportöltö rendszer Oldal: 3

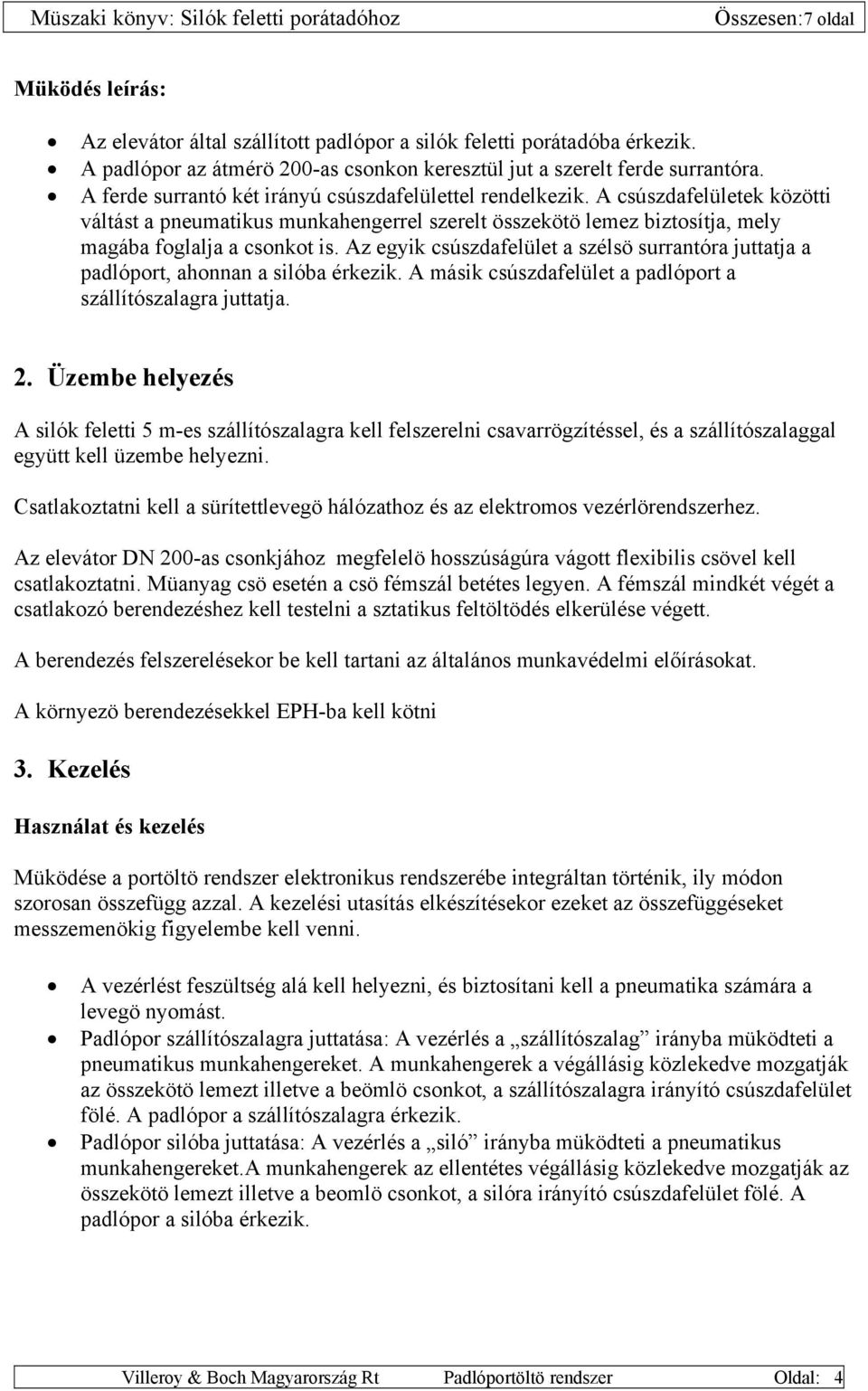

4 Müködés leírás: Az elevátor által szállított padlópor a silók feletti porátadóba érkezik. A padlópor az átmérö 200-as csonkon keresztül jut a szerelt ferde surrantóra. A ferde surrantó két irányú csúszdafelülettel rendelkezik. A csúszdafelületek közötti váltást a pneumatikus munkahengerrel szerelt összekötö lemez biztosítja, mely magába foglalja a csonkot is. Az egyik csúszdafelület a szélsö surrantóra juttatja a padlóport, ahonnan a silóba érkezik. A másik csúszdafelület a padlóport a szállítószalagra juttatja. 2. Üzembe helyezés A silók feletti 5 m-es szállítószalagra kell felszerelni csavarrögzítéssel, és a szállítószalaggal együtt kell üzembe helyezni. Csatlakoztatni kell a sürítettlevegö hálózathoz és az elektromos vezérlörendszerhez. Az elevátor DN 200-as csonkjához megfelelö hosszúságúra vágott flexibilis csövel kell csatlakoztatni. Müanyag csö esetén a csö fémszál betétes legyen. A fémszál mindkét végét a csatlakozó berendezéshez kell testelni a sztatikus feltöltödés elkerülése végett. A berendezés felszerelésekor be kell tartani az általános munkavédelmi előírásokat. A környezö berendezésekkel EPH-ba kell kötni 3. Kezelés Használat és kezelés Müködése a portöltö rendszer elektronikus rendszerébe integráltan történik, ily módon szorosan összefügg azzal. A kezelési utasítás elkészítésekor ezeket az összefüggéseket messzemenökig figyelembe kell venni. A vezérlést feszültség alá kell helyezni, és biztosítani kell a pneumatika számára a levegö nyomást. Padlópor szállítószalagra juttatása: A vezérlés a szállítószalag irányba müködteti a pneumatikus munkahengereket. A munkahengerek a végállásig közlekedve mozgatják az összekötö lemezt illetve a beömlö csonkot, a szállítószalagra irányító csúszdafelület fölé. A padlópor a szállítószalagra érkezik. Padlópor silóba juttatása: A vezérlés a siló irányba müködteti a pneumatikus munkahengereket.a munkahengerek az ellentétes végállásig közlekedve mozgatják az összekötö lemezt illetve a beomlö csonkot, a silóra irányító csúszdafelület fölé. A padlópor a silóba érkezik. Villeroy & Boch Magyarország Rt Padlóportöltö rendszer Oldal: 4

5 FIGYELEM! Hibás működés esetén azonnal helyezze üzemen kívül, és haladéktalanul értesítse a felettes vezetőjét. Üzemen kívül helyezés: -Áramtalanítsa az elektromos vezérlést. -Szüntesse meg a sürített levegö ellátást. -Helyezzen el a szállítószalagon és a vezérlés irányítópultjánál egyértelműen azonosítható üzemen kívüli jelzést. Személyi feltételek: A berendezés kezelését csak 18. életévét betöltött dolgozó végezheti, akit erre írásban vagy szóban megbíztak, megfelel a munkába állás általános feltételeinek, szellemi és ítélőképességének birtokában van, akit jelen utasításból kioktattak, s a visszakérdezés során megfelelt, gyakorlati próba során a berendezés kezelésére alkalmasnak bizonyult. 4. Karbantartás Naponta: Naponta ellenörizze a silók feletti porátadó épségét, valamint az üzemszerü müködését. Havonta: Ellenörizze a csavarok rögzítéseit, szükség esetén húzza utána. Ellenőrizze a pneumatikus rendszer tömítettségét, hárítsa el az esetleges tömítetlenségeket. Évente: Szerelje le a silók feletti porátadót. Szedje szét. Tisztítsa meg a rárakodott szennyezödésektöl. Szedje szét a pneumatikus munkahengert, ellenörizze az alkatrészek kopását, szükség esetén cserélje ki. Szükség esetén a meghibásodott alkatrészeket cserélje ki. Villeroy & Boch Magyarország Rt Padlóportöltö rendszer Oldal: 5

6 Ellenörizze a felületvédelmet, az esetleges hibákat javítsa ki. Személyi feltételek: A berendezés gépészeti karbantartását csak 18. életévét betöltött lakatos, gépszerelö végzettségű dolgozó végezheti, akit erre írásban vagy szóban megbíztak, megfelel a munkába állás általános feltételeinek, szellemi és ítélőképességének birtokában van, aki jelen utasítást és a berendezés felépítését, működését ismeri. A berendezés elektromos karbantartását csak 18. életévét betöltött villanyszerelő végzettségű dolgozó végezheti, akit erre írásban vagy szóban megbíztak, megfelel a munkába állás általános feltételeinek, szellemi és ítélőképességének birtokában van, aki jelen utasítást és a berendezés felépítését, működését ismeri. 5. Biztonsági előírások: Várható kockázatok: -A padlópor szembe illetve légutakba történő jutása. -A szállítószalag müködése közben a silók feletti porátadó és a szállítóheveder közé szorult kéz sérülése. -Munkahenger mozgása közben gépalkatrészek közé szoruló kéz vagy testrész sérülése -Áramütés veszélye. Ellenük való védekezés módja: -A szállítószalag müködtetése közben bármilyen tevékenységet folytat a berendezés közelében, használjon porálarcot -A szállítószalag müködésekor a szállítóhevederhez és a porátadóhoz nyúlni SZIGORÚAN TILOS! -Karbantartáskor a feszültséget az elektromos rendszer áramtalanításával meg kell szüntetni! -Hibás és sérült elektromos kábellel üzemeltetni TILOS! -A karbantartás során mindig be kell tartani az általános munkavédelmi elöírásokat. Amennyiben extrém üzemviteli, hibaelhárítási vagy bármely más okból fenti előírásoktól el kell térni, azt oly módon szabad megtenni, hogy üzemeltető köteles a lehetséges kockázatokat a lehető legalaposabb módon számba venni, s az ellenük való védekezés módját szigorúan foganatosítani. Az ilyen, előre nem látható esetek és rendkívüli műveletek során bekövetkező esetleges balesetekért a gyártó felelősséget nem vállal, annak mindenféle következményeit az üzemeltetőre hárítja. Villeroy & Boch Magyarország Rt Padlóportöltö rendszer Oldal: 6

7 6. Tartalékalkatrész-jegyzék Pneumatikus munkahenger MECMAN x500: Pneumatika szelep : Mágnestekercs Stekker : Kipufogó Reed relé : Reed relé felfogó : Tápegység : 1db. 2 db 1db. Csatlakozó tömlö: Csatlakozó csonkok szerint Villeroy & Boch Magyarország Rt Padlóportöltö rendszer Oldal: 7
