W MULTIFUNKCIÓS IDŐRELÉ

Átírás

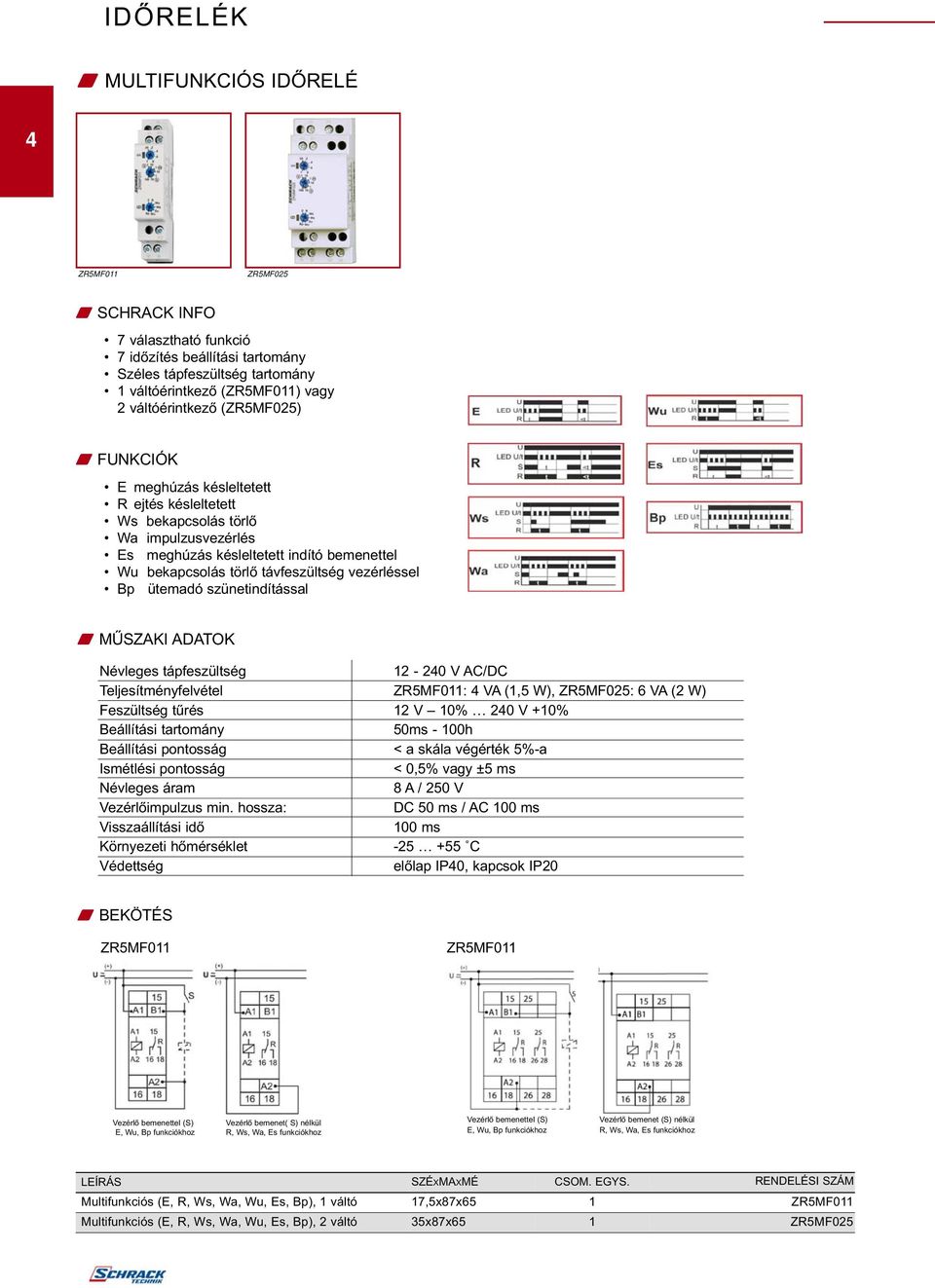

1 IDŐRELÉK W MULTIFUNKCIÓS IDŐRELÉ 4 ZR5MF0 ZR5MF025 7 választható funkció 7 időzítés beállítási tartomány Széles tápfeszültség tartomány váltóérintkező (ZR5MF0) vagy 2 váltóérintkező (ZR5MF025) W FUNKCIÓK Emeghúzás késleltetett Rejtés késleltetett Ws bekapcsolás törlő Wa impulzusvezérlés Es meghúzás késleltetett indító bemenettel Wu bekapcsolás törlő távfeszültség vezérléssel Bp ütemadó szünetindítással Névleges tápfeszültség V AC/DC Teljesítményfelvétel ZR5MF0: 4 VA (,5 W), ZR5MF025: 6 VA (2 W) Feszültség tűrés 2 V 0% 240 V +0% 50ms - 00h Beállítási pontosság < a skála végérték 5%-a Ismétlési pontosság < 0,5% vagy ±5 ms Névleges áram 8 A / 250 V Vezérlőimpulzus min. hossza: DC 50 ms / AC 00 ms 00 ms ZR5MF0 ZR5MF0 Vezérlő bemenettel (S) Vezérlő bemenet( S) nélkül E, Wu, Bp funkciókhoz R, Ws, Wa, Es funkciókhoz Vezérlő bemenettel (S) Vezérlő bemenet (S) nélkül E, Wu, Bp funkciókhoz R, Ws, Wa, Es funkciókhoz Multifunkciós (E, R, Ws, Wa, Wu, Es, Bp), váltó Multifunkciós (E, R, Ws, Wa, Wu, Es, Bp), 2 váltó 7,5x87x65 35x87x65 ZR5MF0 ZR5MF025

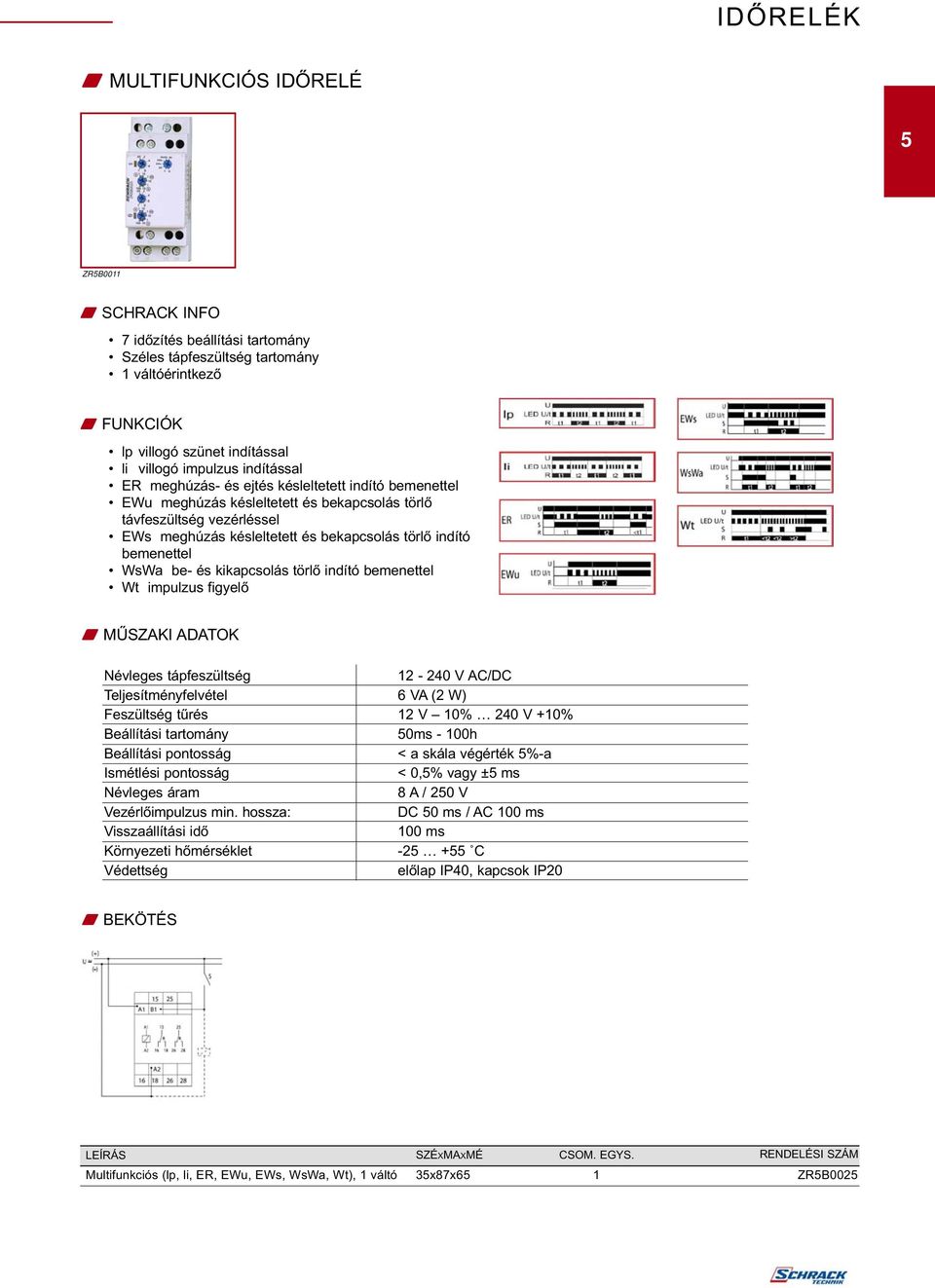

2 IDŐRELÉK W MULTIFUNKCIÓS IDŐRELÉ 5 ZR5B00 7 időzítés beállítási tartomány Széles tápfeszültség tartomány váltóérintkező W FUNKCIÓK lp villogó szünet indítással li villogó impulzus indítással ER meghúzás- és ejtés késleltetett indító bemenettel EWu meghúzás késleltetett és bekapcsolás törlő távfeszültség vezérléssel EWs meghúzás késleltetett és bekapcsolás törlő indító bemenettel WsWa be- és kikapcsolás törlő indító bemenettel Wt impulzus figyelő Névleges tápfeszültség V AC/DC Teljesítményfelvétel 6 VA (2 W) Feszültség tűrés 2 V 0% 240 V +0% 50ms - 00h Beállítási pontosság < a skála végérték 5%-a Ismétlési pontosság < 0,5% vagy ±5 ms Névleges áram 8 A / 250 V Vezérlőimpulzus min. hossza: DC 50 ms / AC 00 ms 00 ms Multifunkciós (lp, li, ER, EWu, EWs, WsWa, Wt), váltó 35x87x65 ZR5B0025

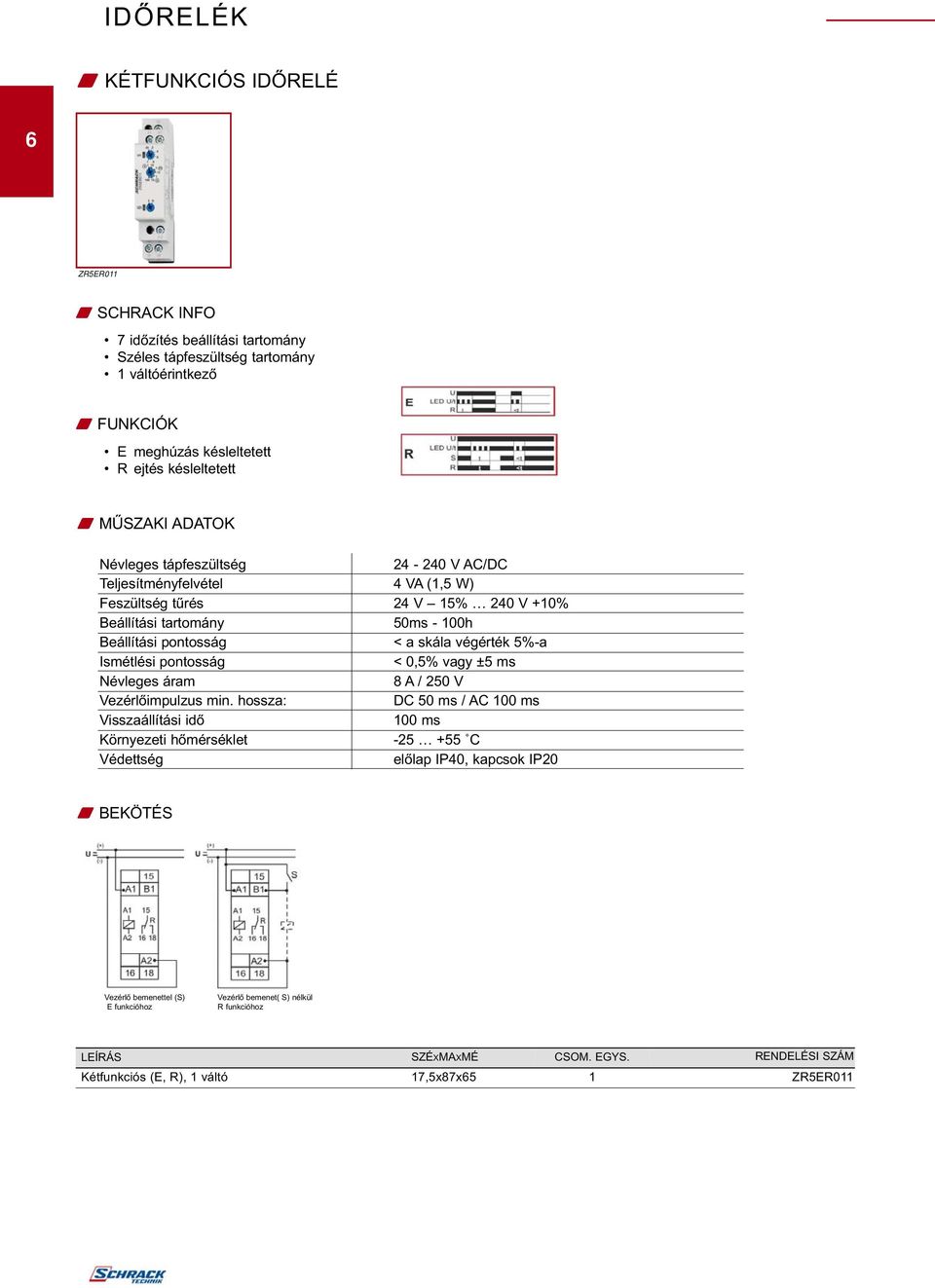

3 IDŐRELÉK W KÉTFUNKCIÓS IDŐRELÉ 6 ZR5ER0 7 időzítés beállítási tartomány Széles tápfeszültség tartomány váltóérintkező W FUNKCIÓK E meghúzás késleltetett R ejtés késleltetett Névleges tápfeszültség V AC/DC Teljesítményfelvétel 4 VA (,5 W) Feszültség tűrés 24 V 5% 240 V +0% 50ms - 00h Beállítási pontosság < a skála végérték 5%-a Ismétlési pontosság < 0,5% vagy ±5 ms Névleges áram 8 A / 250 V Vezérlőimpulzus min. hossza: DC 50 ms / AC 00 ms 00 ms Vezérlő bemenettel (S) E funkcióhoz Vezérlő bemenet( S) nélkül R funkcióhoz Kétfunkciós (E, R), váltó 7,5x87x65 ZR5ER0

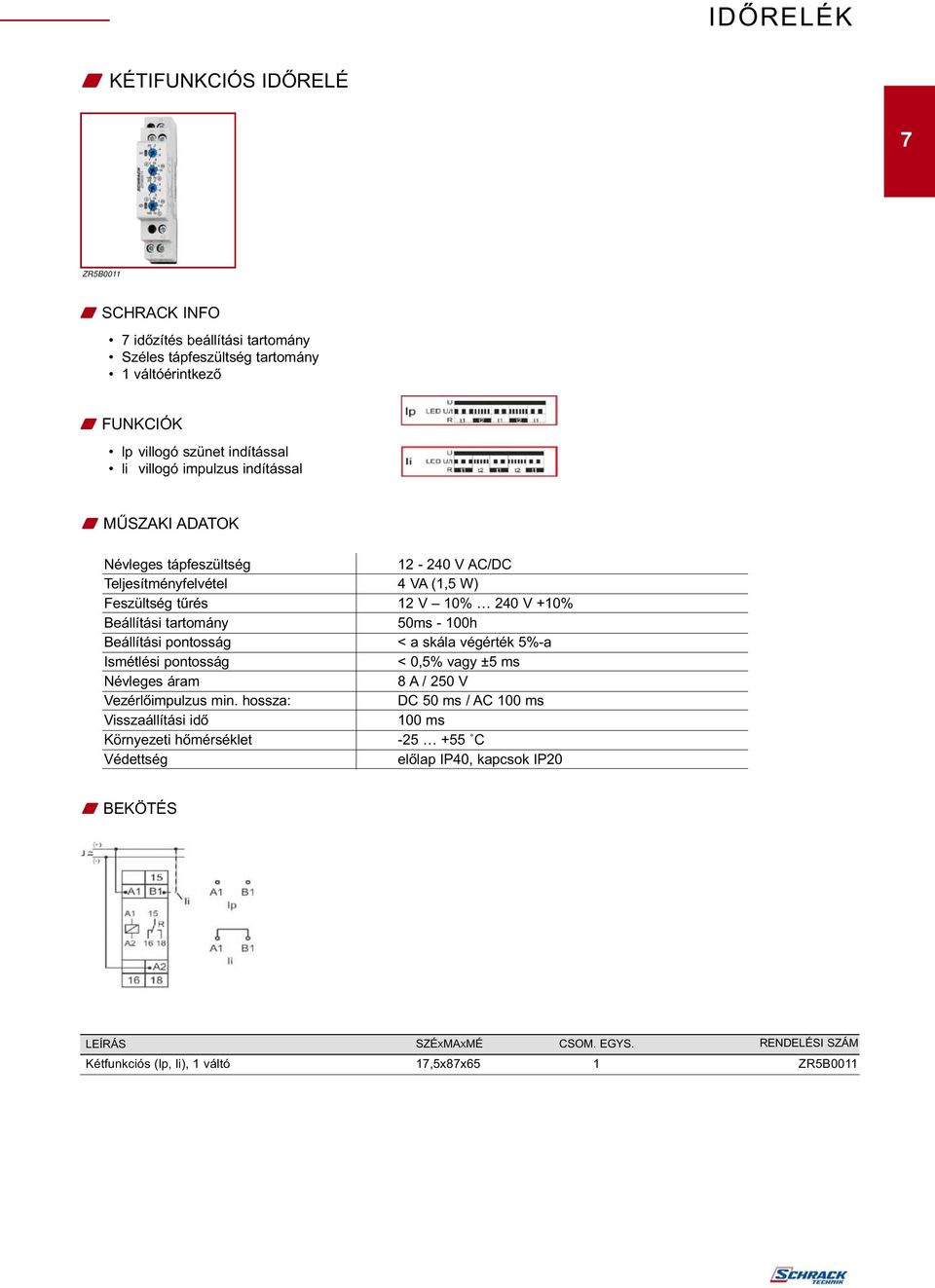

4 IDŐRELÉK W KÉTIFUNKCIÓS IDŐRELÉ 7 ZR5B00 7 időzítés beállítási tartomány Széles tápfeszültség tartomány váltóérintkező W FUNKCIÓK lp villogó szünet indítással li villogó impulzus indítással Névleges tápfeszültség V AC/DC Teljesítményfelvétel 4 VA (,5 W) Feszültség tűrés 2 V 0% 240 V +0% 50ms - 00h Beállítási pontosság < a skála végérték 5%-a Ismétlési pontosság < 0,5% vagy ±5 ms Névleges áram 8 A / 250 V Vezérlőimpulzus min. hossza: DC 50 ms / AC 00 ms 00 ms Kétfunkciós (lp, li), váltó 7,5x87x65 ZR5B00

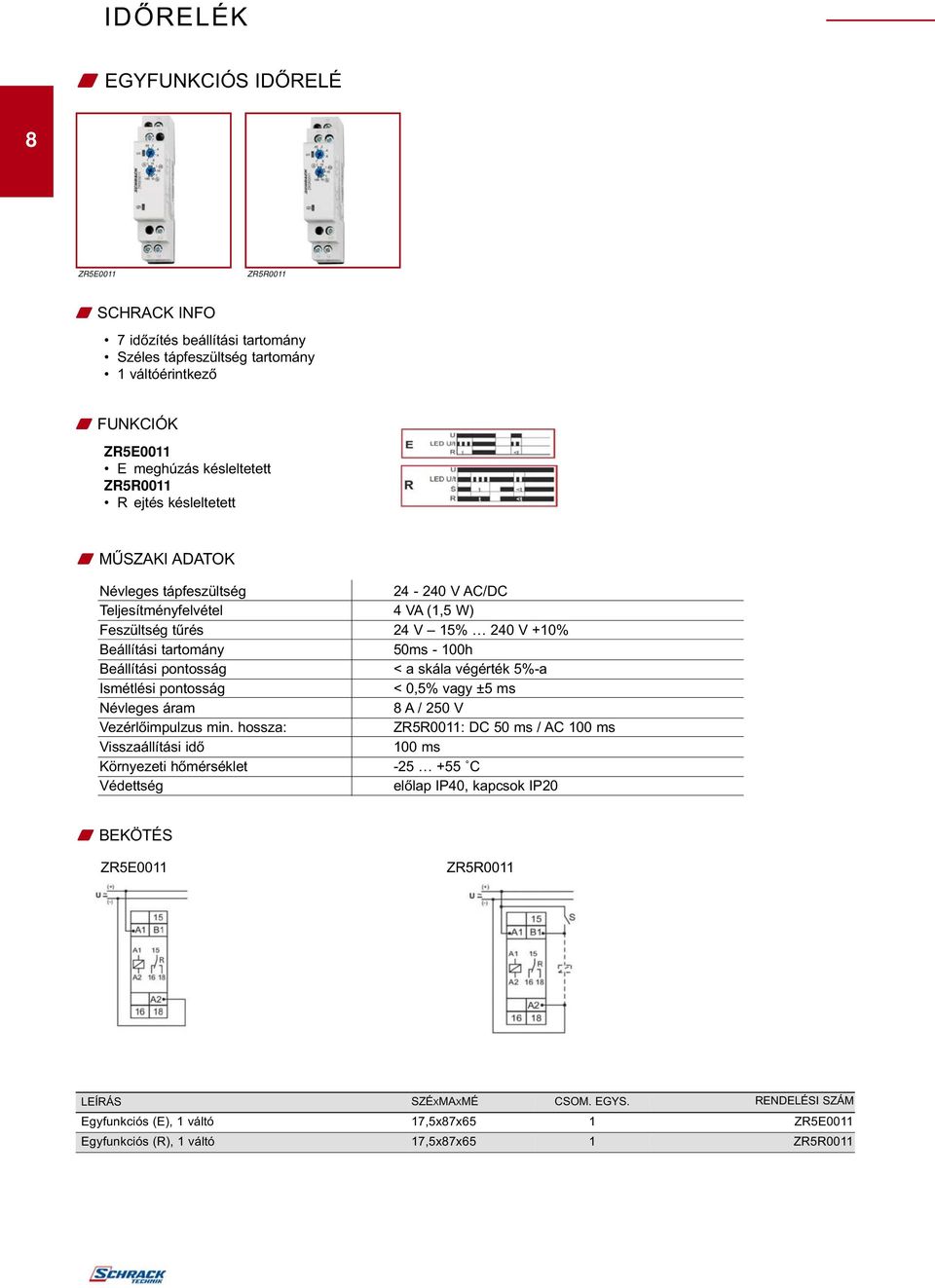

5 IDŐRELÉK W EGYFUNKCIÓS IDŐRELÉ 8 ZR5E00 ZR5R00 7 időzítés beállítási tartomány Széles tápfeszültség tartomány váltóérintkező W FUNKCIÓK ZR5E00 E meghúzás késleltetett ZR5R00 R ejtés késleltetett Névleges tápfeszültség V AC/DC Teljesítményfelvétel 4 VA (,5 W) Feszültség tűrés 24 V 5% 240 V +0% 50ms - 00h Beállítási pontosság < a skála végérték 5%-a Ismétlési pontosság < 0,5% vagy ±5 ms Névleges áram 8 A / 250 V Vezérlőimpulzus min. hossza: ZR5R00: DC 50 ms / AC 00 ms 00 ms ZR5E00 ZR5R00 Egyfunkciós (E), váltó Egyfunkciós (R), váltó 7,5x87x65 7,5x87x65 ZR5E00 ZR5R00

6 IDŐRELÉK W CSILLAG-HÁROMSZÖG INDÍTÓ RELÉ 9 ZR5SD025 4 időzítés beállítási tartomány Széles tápfeszültség tartomány 2 váltóérintkező W FUNKCIÓK S csillag - háromszög indítás Névleges tápfeszültség V AC/DC Teljesítményfelvétel 4 VA (,5 W) Feszültség tűrés 2 V 0% 240 V +0% 500 ms - 3 min Beállítási pontosság < a skála végérték 5%-a Ismétlési pontosság < 0,5% vagy ±5 ms Névleges áram 8 A / 250 V Átkapcsolási idők 40, 60, 80, 00 ms 00 ms Csillag - háromszög indító (S), 2 váltó 35x87x65 ZR5SD025

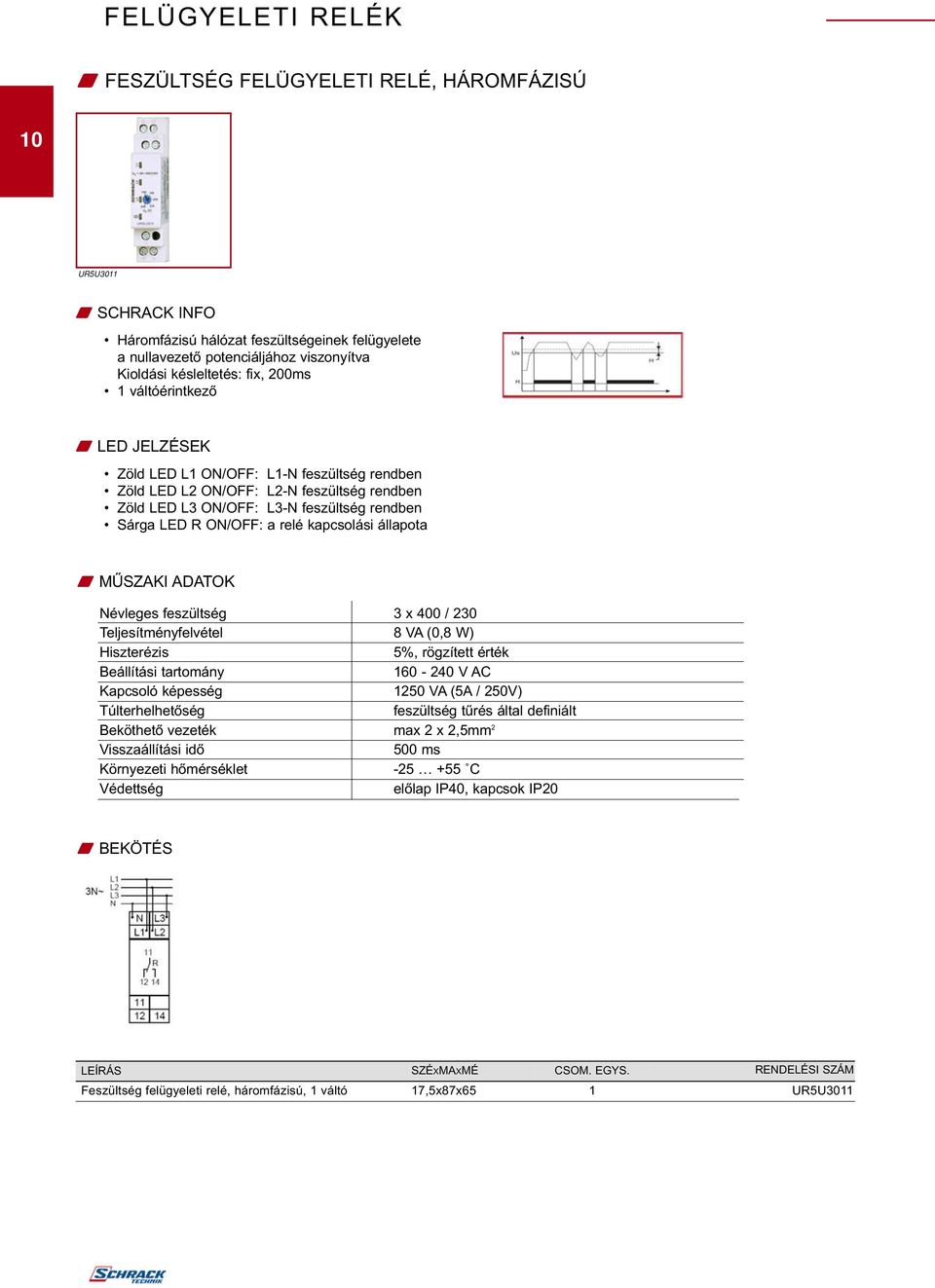

7 FELÜGYELETI RELÉK W FESZÜLTSÉG FELÜGYELETI RELÉ, HÁROMFÁZISÚ 0 UR5U30 Háromfázisú hálózat feszültségeinek felügyelete a nullavezető potenciáljához viszonyítva Kioldási késleltetés: fix, 200ms váltóérintkező W LED JELZÉSEK Zöld LED L ON/OFF: L-N feszültség rendben Zöld LED L2 ON/OFF: L2-N feszültség rendben Zöld LED L3 ON/OFF: L3-N feszültség rendben Sárga LED R ON/OFF: a relé kapcsolási állapota Névleges feszültség 3 x 400 / 230 Teljesítményfelvétel 8 VA (0,8 W) Hiszterézis 5%, rögzített érték V AC Kapcsoló képesség 250 VA (5A / 250V) Túlterhelhetőség feszültség tűrés által definiált Beköthető vezeték max 2 x 2,5mm ms Feszültség felügyeleti relé, háromfázisú, váltó 7,5x87x65 UR5U30

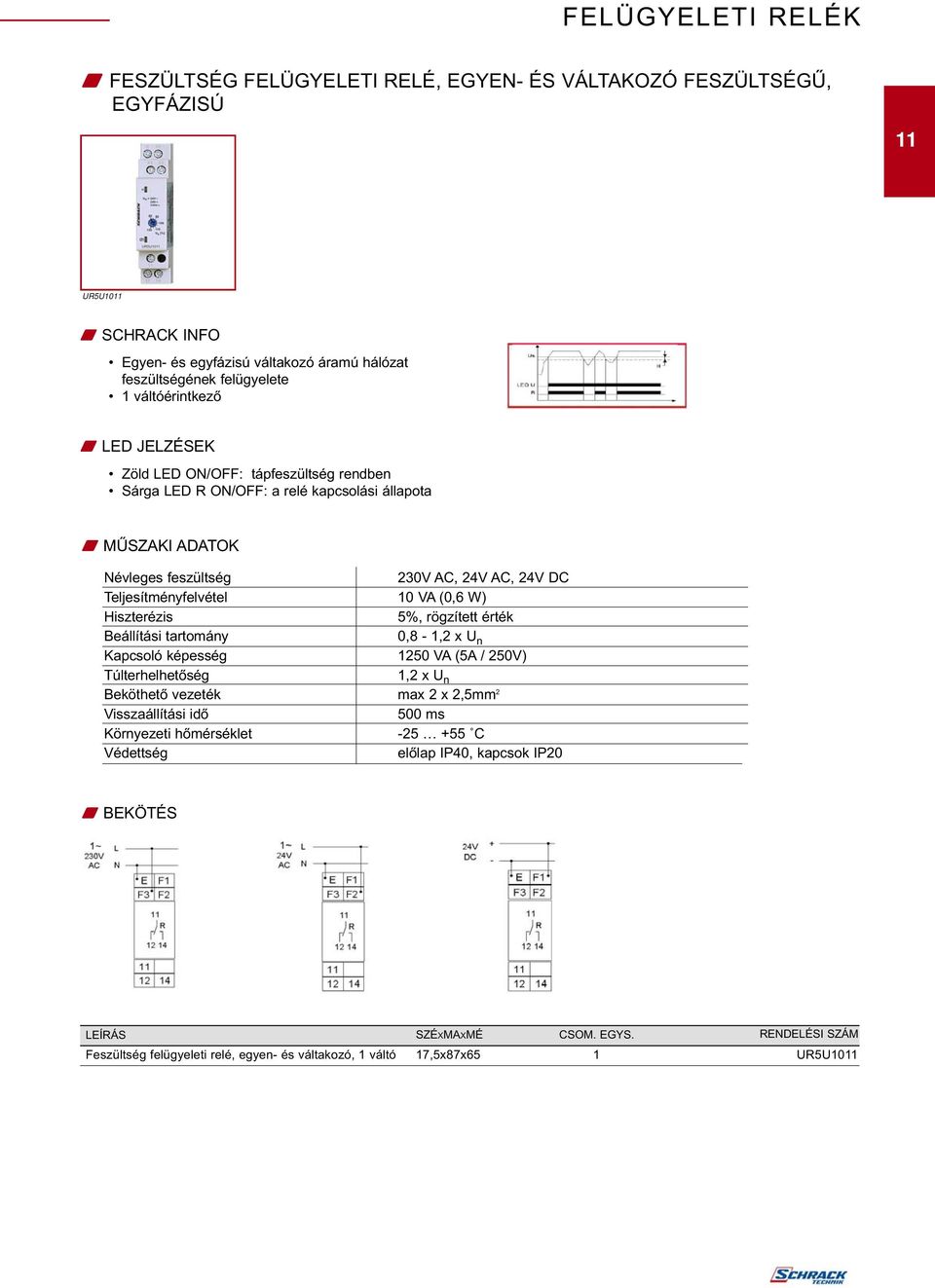

8 FELÜGYELETI RELÉK W FESZÜLTSÉG FELÜGYELETI RELÉ, EGYEN- ÉS VÁLTAKOZÓ FESZÜLTSÉGŰ, EGYFÁZISÚ UR5U0 Egyen- és egyfázisú váltakozó áramú hálózat feszültségének felügyelete váltóérintkező W LED JELZÉSEK Zöld LED ON/OFF: tápfeszültség rendben Sárga LED R ON/OFF: a relé kapcsolási állapota Névleges feszültség 230V AC, 24V AC, 24V DC Teljesítményfelvétel 0 VA (0,6 W) Hiszterézis 5%, rögzített érték 0,8 -,2 x U n Kapcsoló képesség 250 VA (5A / 250V) Túlterhelhetőség,2 x U n Beköthető vezeték max 2 x 2,5mm ms Feszültség felügyeleti relé, egyen- és váltakozó, váltó 7,5x87x65 UR5U0

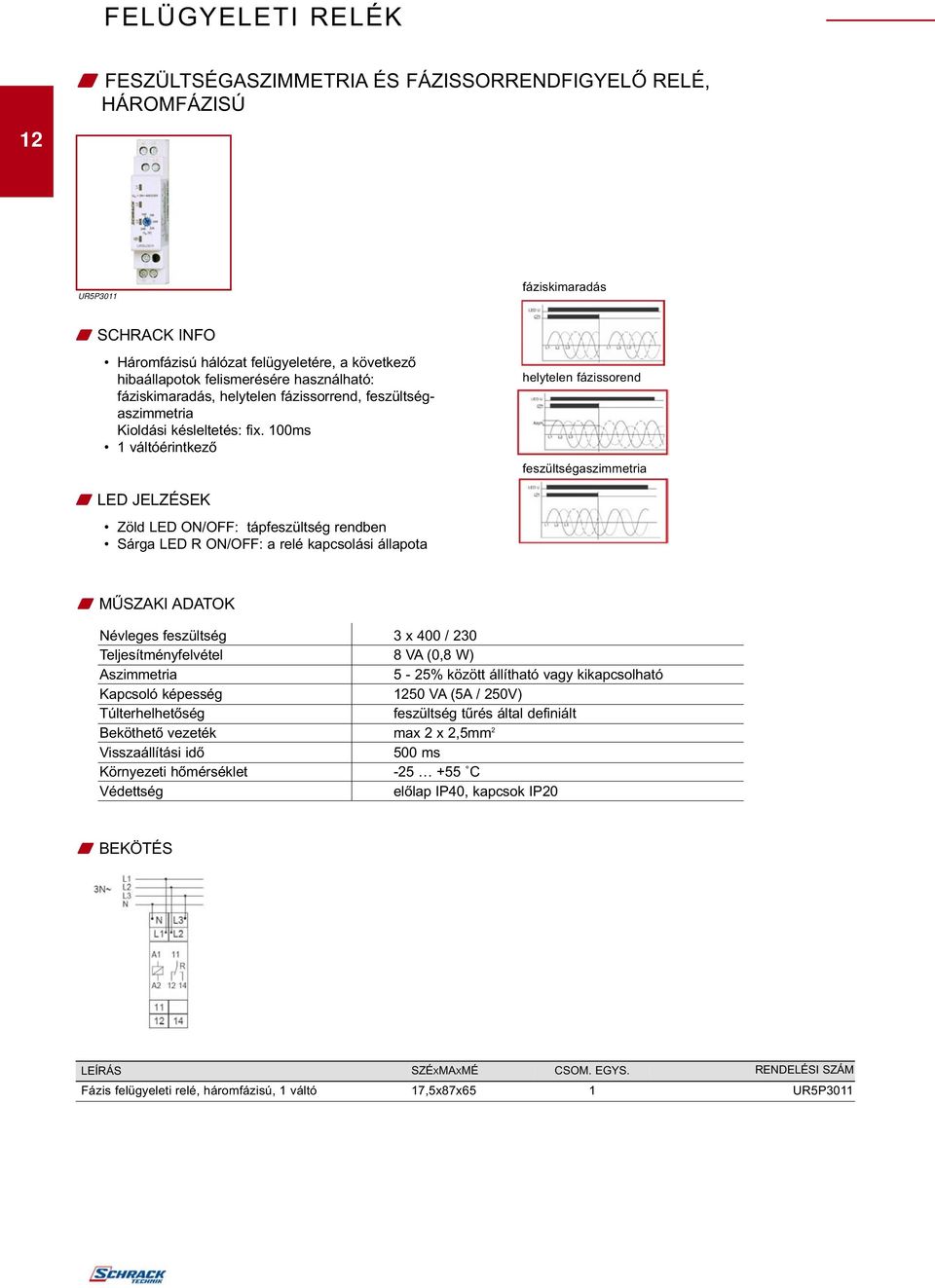

9 FELÜGYELETI RELÉK 2 W FESZÜLTSÉGASZIMMETRIA ÉS FÁZISSORRENDFIGYELŐ RELÉ, HÁROMFÁZISÚ UR5P30 fáziskimaradás Háromfázisú hálózat felügyeletére, a következő hibaállapotok felismerésére használható: fáziskimaradás, helytelen fázissorrend, feszültségaszimmetria Kioldási késleltetés: fix. 00ms váltóérintkező helytelen fázissorend feszültségaszimmetria W LED JELZÉSEK Zöld LED ON/OFF: tápfeszültség rendben Sárga LED R ON/OFF: a relé kapcsolási állapota Névleges feszültség 3 x 400 / 230 Teljesítményfelvétel 8 VA (0,8 W) Aszimmetria 5-25% között állítható vagy kikapcsolható Kapcsoló képesség 250 VA (5A / 250V) Túlterhelhetőség feszültség tűrés által definiált Beköthető vezeték max 2 x 2,5mm ms Fázis felügyeleti relé, háromfázisú, váltó 7,5x87x65 UR5P30

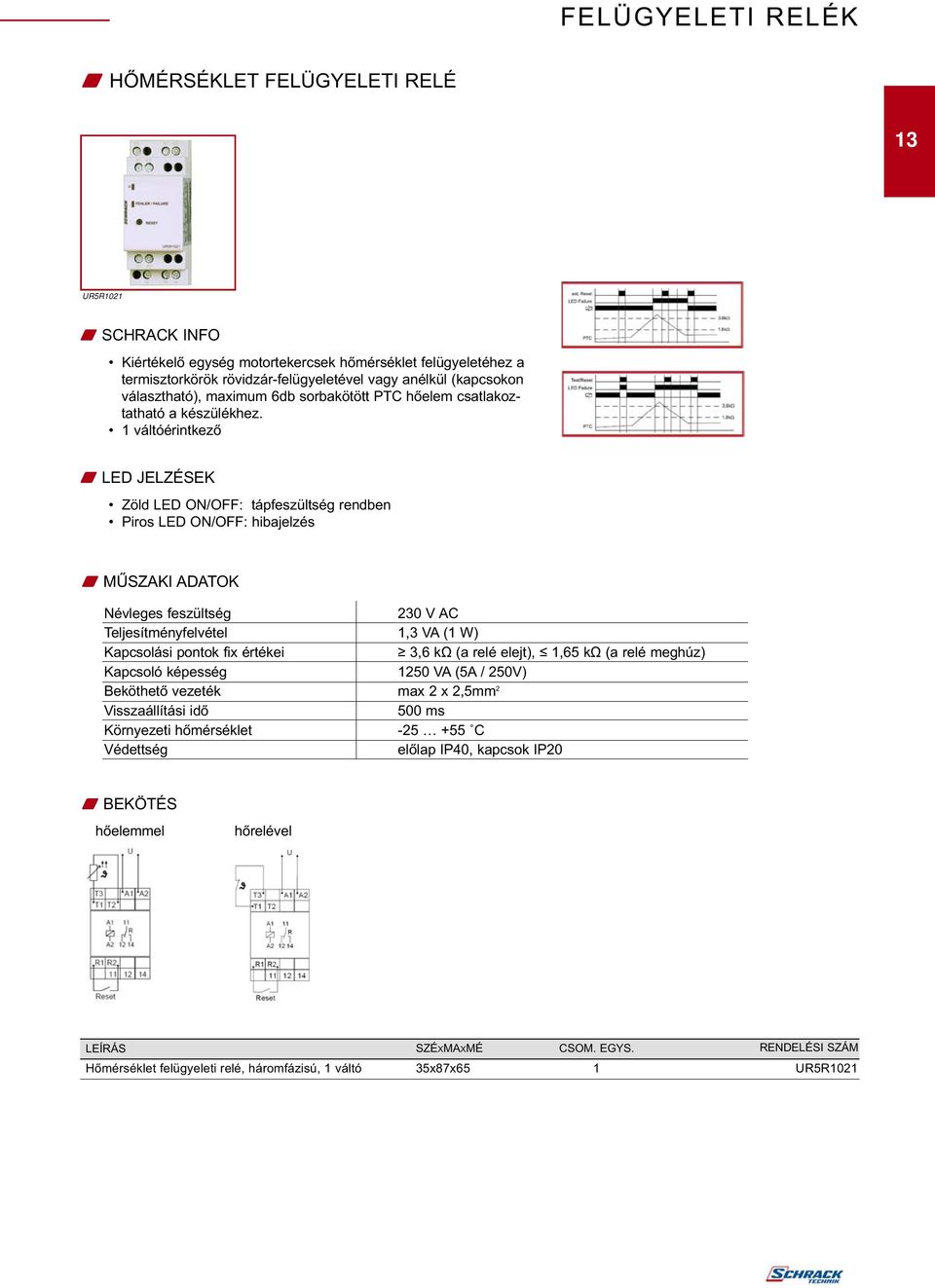

10 FELÜGYELETI RELÉK W HŐMÉRSÉKLET FELÜGYELETI RELÉ 3 UR5R02 Kiértékelő egység motortekercsek hőmérséklet felügyeletéhez a termisztorkörök rövidzár-felügyeletével vagy anélkül (kapcsokon választható), maximum 6db sorbakötött PTC hőelem csatlakoztatható a készülékhez. váltóérintkező W LED JELZÉSEK Zöld LED ON/OFF: tápfeszültség rendben Piros LED ON/OFF: hibajelzés Névleges feszültség 230 V AC Teljesítményfelvétel,3 VA ( W) Kapcsolási pontok fix értékei 3,6 kω (a relé elejt),,65 kω (a relé meghúz) Kapcsoló képesség 250 VA (5A / 250V) Beköthető vezeték max 2 x 2,5mm ms hőelemmel hőrelével Hőmérséklet felügyeleti relé, háromfázisú, váltó 35x87x65 UR5R02

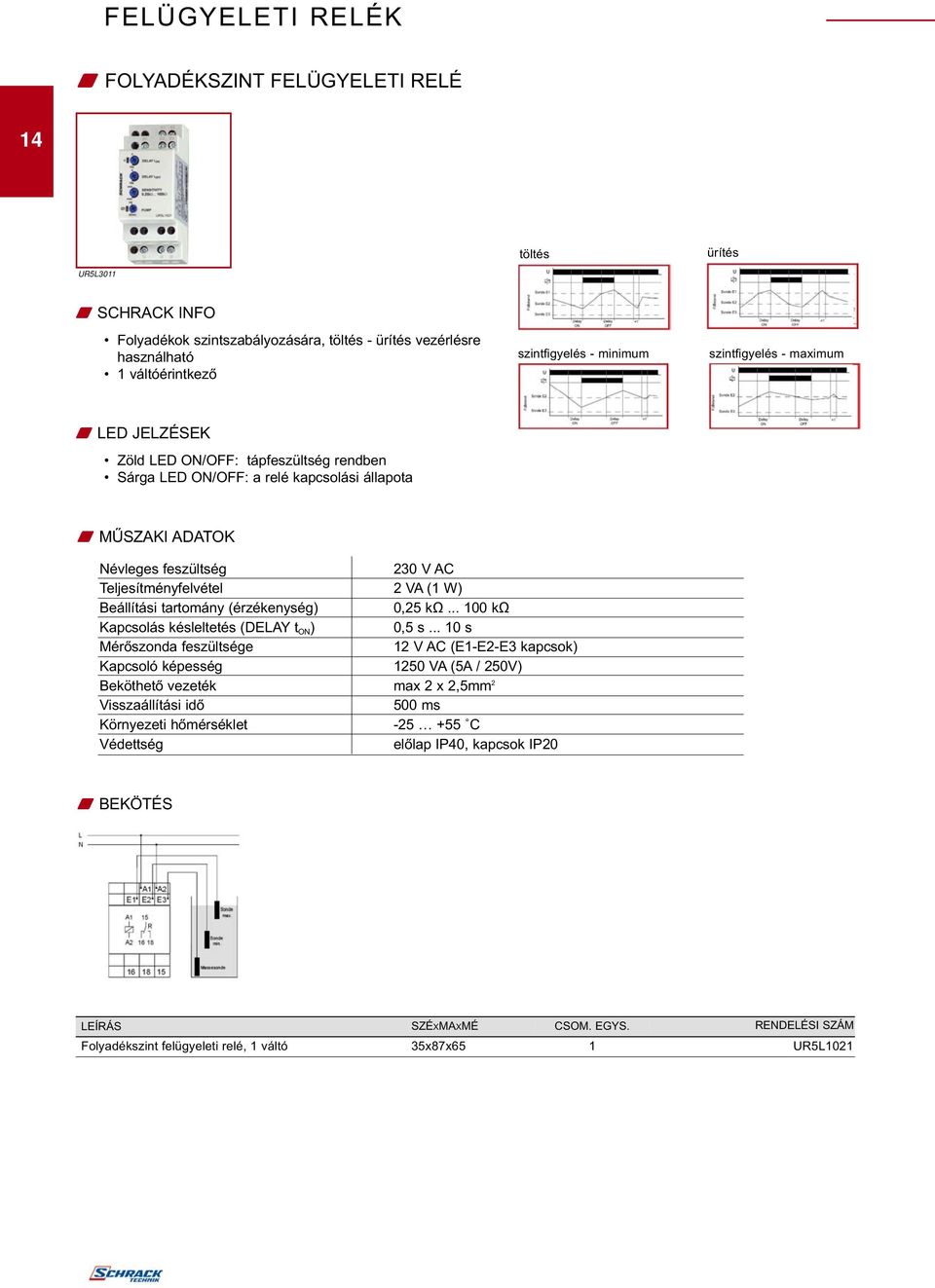

11 FELÜGYELETI RELÉK W FOLYADÉKSZINT FELÜGYELETI RELÉ 4 töltés ürítés UR5L30 Folyadékok szintszabályozására, töltés - ürítés vezérlésre használható váltóérintkező szintfigyelés - minimum szintfigyelés - maximum W LED JELZÉSEK Zöld LED ON/OFF: tápfeszültség rendben Sárga LED ON/OFF: a relé kapcsolási állapota Névleges feszültség 230 V AC Teljesítményfelvétel 2 VA ( W) (érzékenység) 0,25 kω kω Kapcsolás késleltetés (DELAY t ON ) 0,5 s... 0 s Mérőszonda feszültsége 2 V AC (E-E2-E3 kapcsok) Kapcsoló képesség 250 VA (5A / 250V) Beköthető vezeték max 2 x 2,5mm ms Folyadékszint felügyeleti relé, váltó 35x87x65 UR5L02

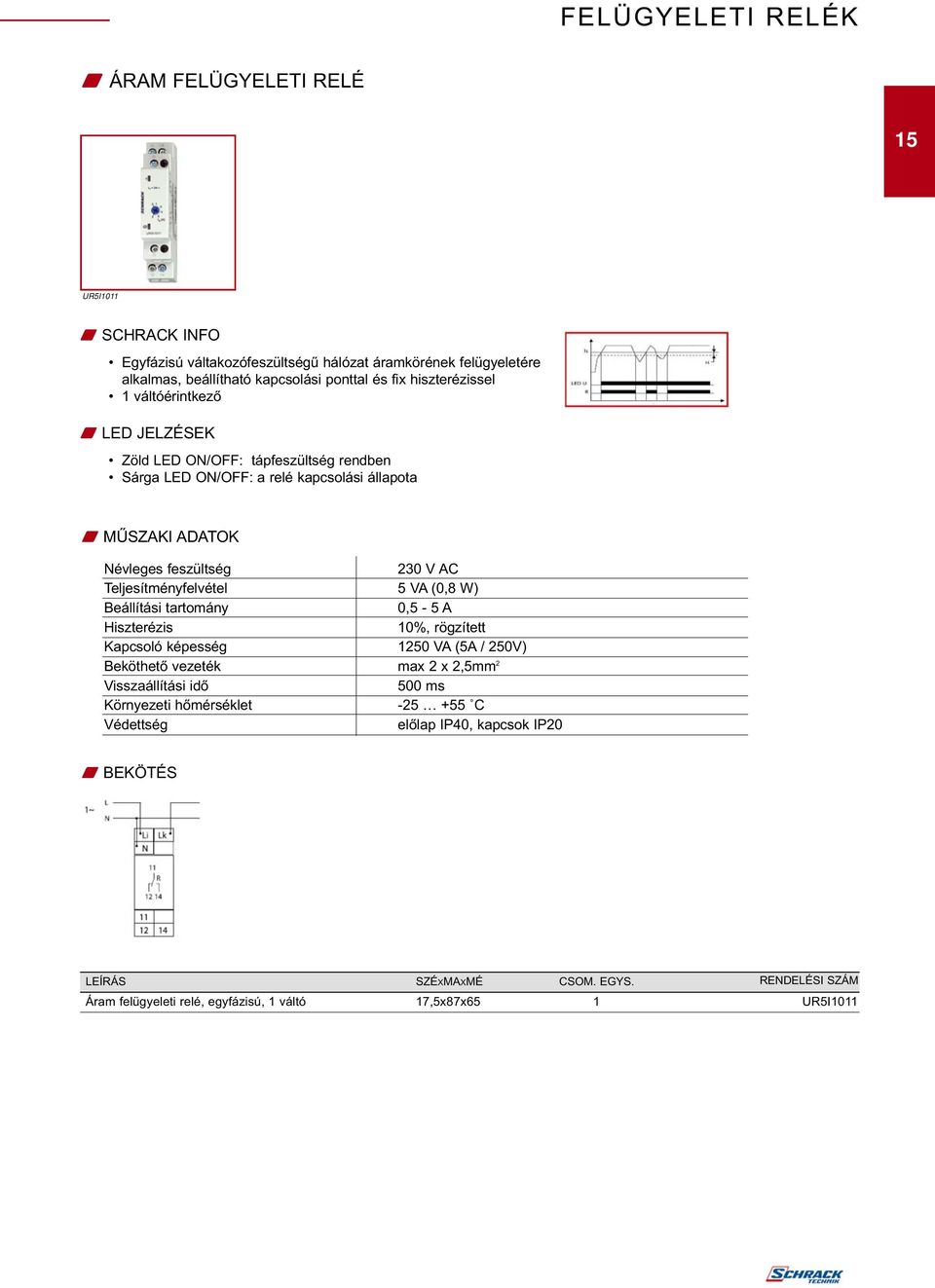

12 FELÜGYELETI RELÉK W ÁRAM FELÜGYELETI RELÉ 5 UR5I0 Egyfázisú váltakozófeszültségű hálózat áramkörének felügyeletére alkalmas, beállítható kapcsolási ponttal és fix hiszterézissel váltóérintkező W LED JELZÉSEK Zöld LED ON/OFF: tápfeszültség rendben Sárga LED ON/OFF: a relé kapcsolási állapota Névleges feszültség 230 V AC Teljesítményfelvétel 5 VA (0,8 W) 0,5-5 A Hiszterézis 0%, rögzített Kapcsoló képesség 250 VA (5A / 250V) Beköthető vezeték max 2 x 2,5mm ms Áram felügyeleti relé, egyfázisú, váltó 7,5x87x65 UR5I0
