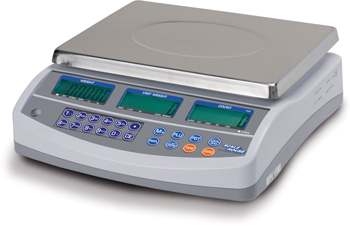

1 BCSD Kezelési útmutató 6800, Hódmezővásárhely Botond u. 10. Tel.:+36/ Web:

2 Tartalomjegyzék 1 Bevezető Műszaki paraméterek Mérleg üzembe helyezése Kijelzők és kezelő gombok Kezelés Bekapcsolási nullázás Teherfelvevő kiválasztás Nullázás Tárázás Tárázás súllyal Kézi tára súly bevitel Tára törlés Darabszámlálás Darabszámlálás mintavételezéssel Darabszámlálás egységterhelés megadásával Összegzés Darabszám ellenőrzés PLU oldal

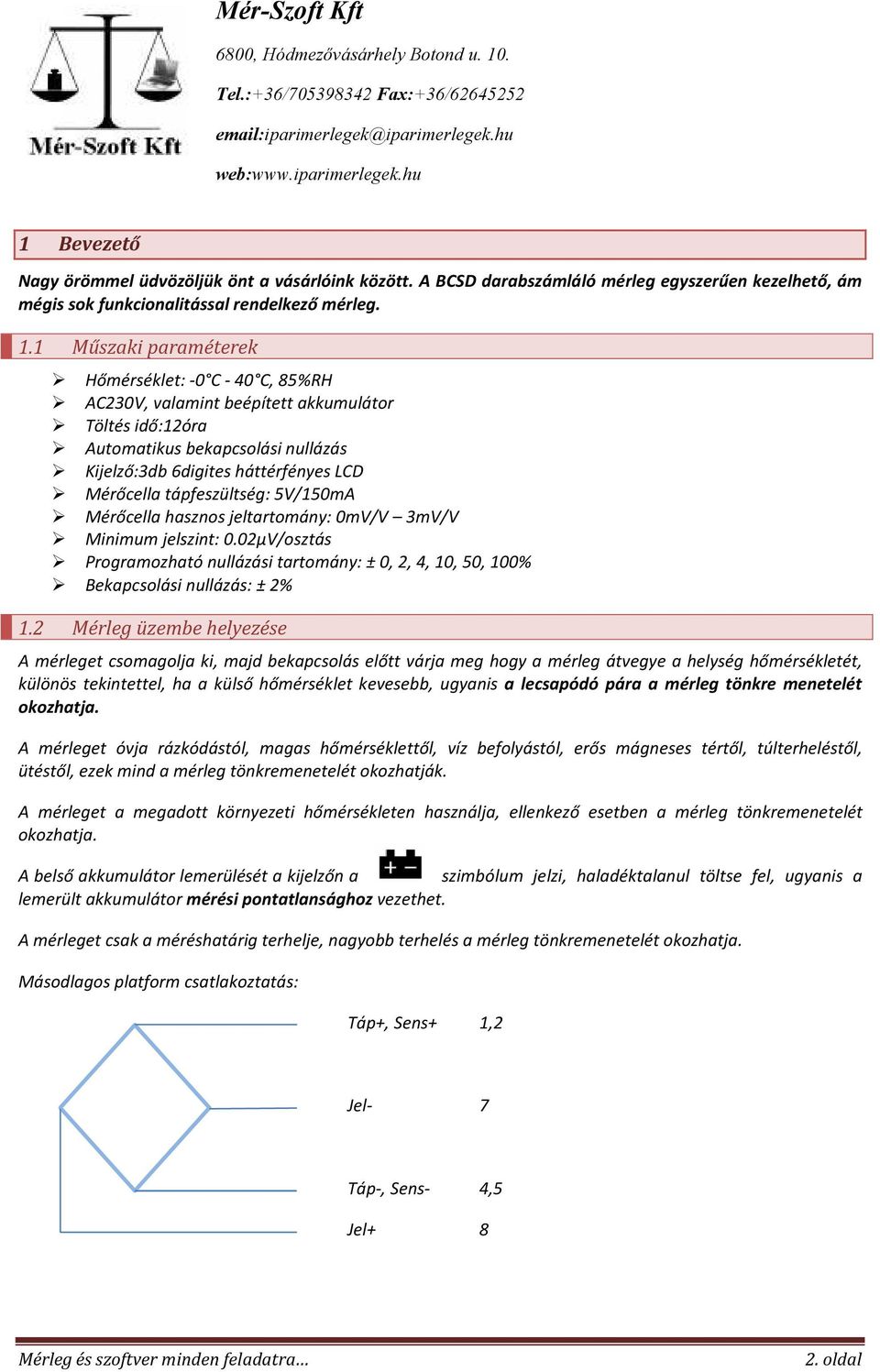

3 1 Bevezető Nagy örömmel üdvözöljük önt a vásárlóink között. A BCSD darabszámláló mérleg egyszerűen kezelhető, ám mégis sok funkcionalitással rendelkező mérleg. 1.1 Műszaki paraméterek Hőmérséklet: -0 C - 40 C, 85%RH AC230V, valamint beépített akkumulátor Töltés idő:12óra Automatikus bekapcsolási nullázás Kijelző:3db 6digites háttérfényes LCD Mérőcella tápfeszültség: 5V/150mA Mérőcella hasznos jeltartomány: 0mV/V 3mV/V Minimum jelszint: 0.02µV/osztás Programozható nullázási tartomány: ± 0, 2, 4, 10, 50, 100% Bekapcsolási nullázás: ± 2% 1.2 Mérleg üzembe helyezése A mérleget csomagolja ki, majd bekapcsolás előtt várja meg hogy a mérleg átvegye a helység hőmérsékletét, különös tekintettel, ha a külső hőmérséklet kevesebb, ugyanis a lecsapódó pára a mérleg tönkre menetelét okozhatja. A mérleget óvja rázkódástól, magas hőmérséklettől, víz befolyástól, erős mágneses tértől, túlterheléstől, ütéstől, ezek mind a mérleg tönkremenetelét okozhatják. A mérleget a megadott környezeti hőmérsékleten használja, ellenkező esetben a mérleg tönkremenetelét okozhatja. A belső akkumulátor lemerülését a kijelzőn a szimbólum jelzi, haladéktalanul töltse fel, ugyanis a lemerült akkumulátor mérési pontatlansághoz vezethet. A mérleget csak a méréshatárig terhelje, nagyobb terhelés a mérleg tönkremenetelét okozhatja. Másodlagos platform csatlakoztatás: Táp+, Sens+ 1,2 Jel- 7 Táp-, Sens- 4,5 Jel oldal

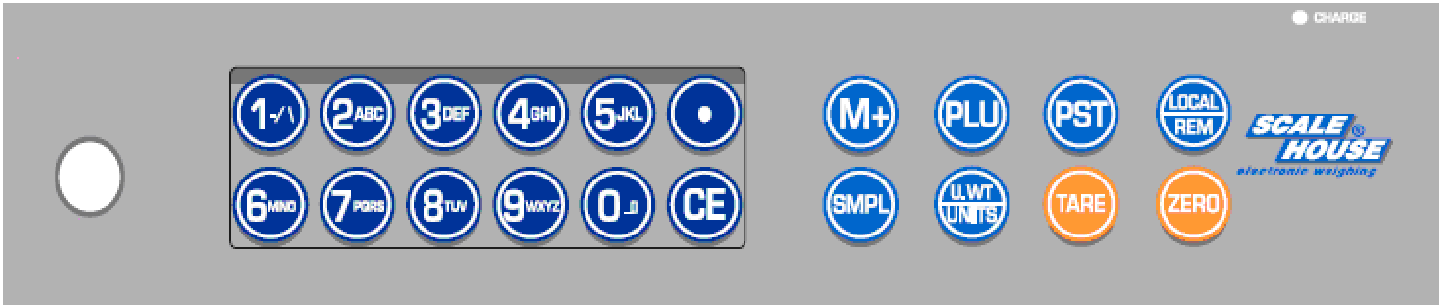

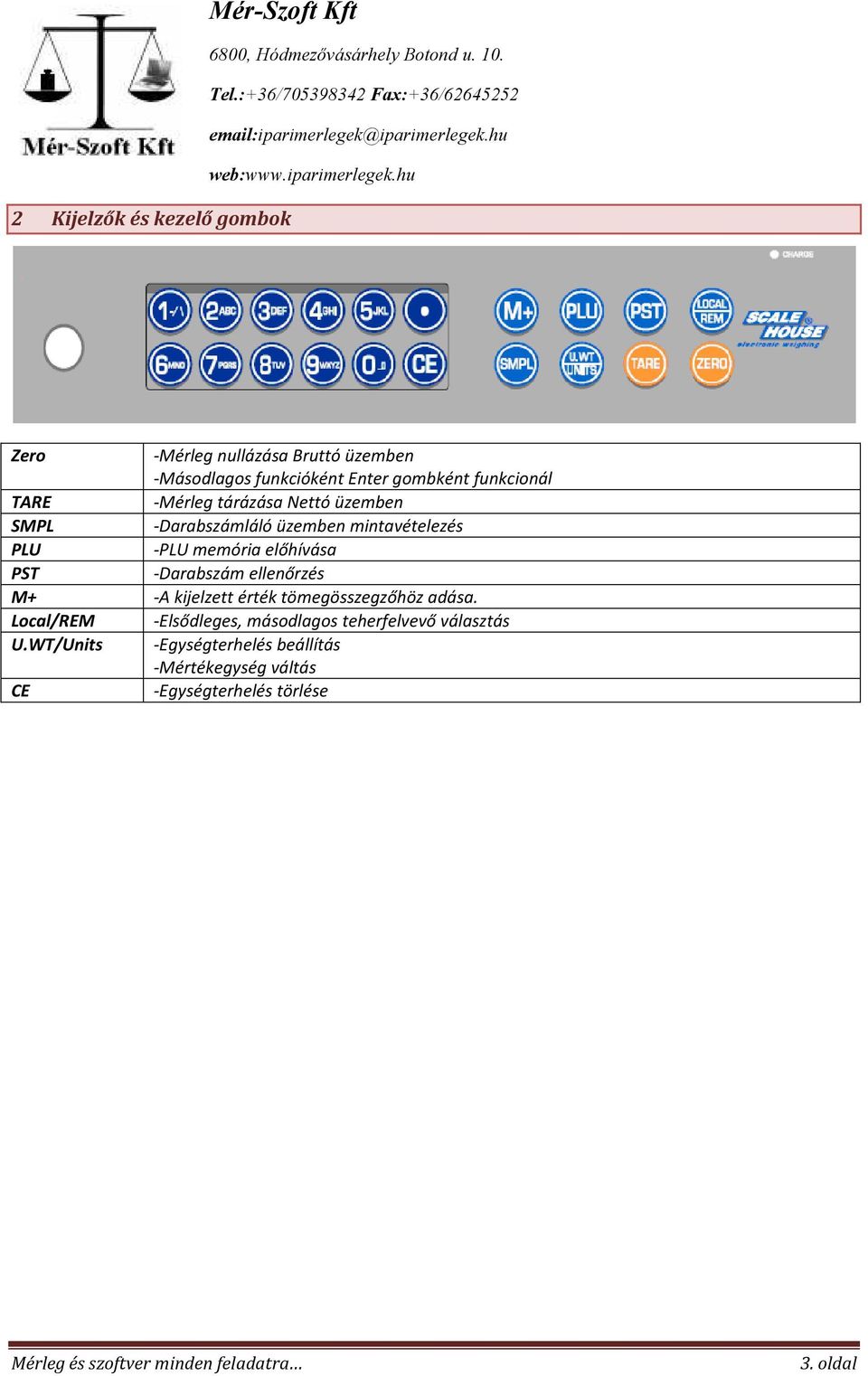

4 2 Kijelzők és kezelő gombok Zero -Mérleg nullázása Bruttó üzemben -Másodlagos funkcióként Enter gombként funkcionál TARE -Mérleg tárázása Nettó üzemben SMPL -Darabszámláló üzemben mintavételezés PLU -PLU memória előhívása PST -Darabszám ellenőrzés M+ -A kijelzett érték tömegösszegzőhöz adása. Local/REM -Elsődleges, másodlagos teherfelvevő választás U.WT/Units -Egységterhelés beállítás -Mértékegység váltás CE -Egységterhelés törlése 3. oldal

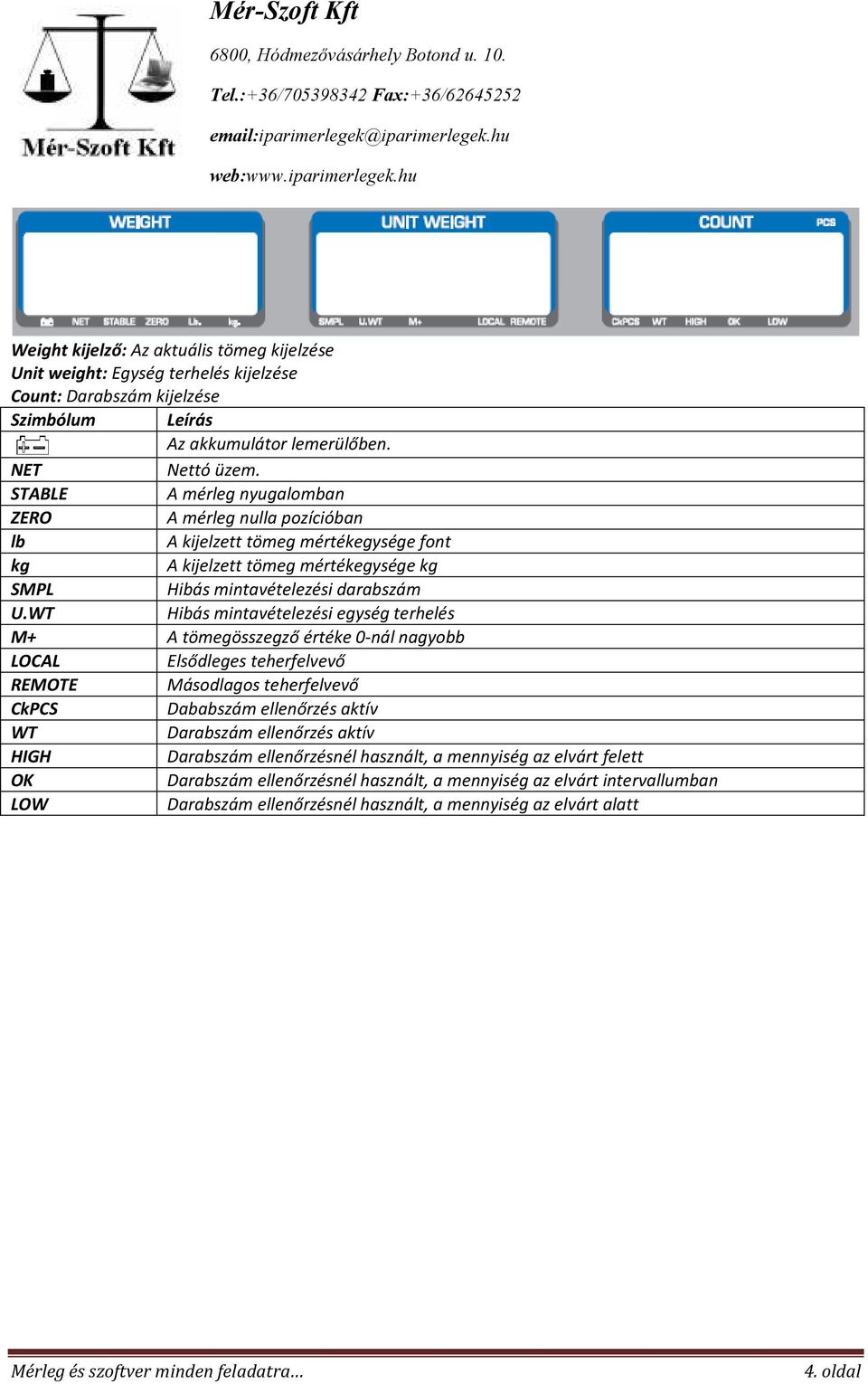

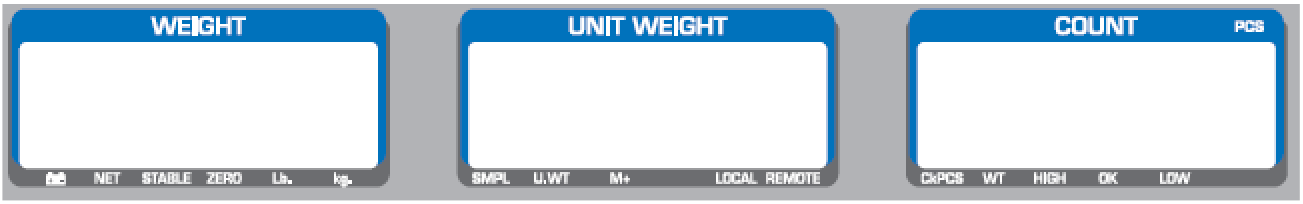

5 Weight kijelző: Az aktuális tömeg kijelzése Unit weight: Egység terhelés kijelzése Count: Darabszám kijelzése Szimbólum Leírás Az akkumulátor lemerülőben. NET Nettó üzem. STABLE A mérleg nyugalomban ZERO A mérleg nulla pozícióban lb A kijelzett tömeg mértékegysége font kg A kijelzett tömeg mértékegysége kg SMPL Hibás mintavételezési darabszám U.WT Hibás mintavételezési egység terhelés M+ A tömegösszegző értéke 0-nál nagyobb LOCAL Elsődleges teherfelvevő REMOTE Másodlagos teherfelvevő CkPCS Dababszám ellenőrzés aktív WT Darabszám ellenőrzés aktív HIGH Darabszám ellenőrzésnél használt, a mennyiség az elvárt felett OK Darabszám ellenőrzésnél használt, a mennyiség az elvárt intervallumban LOW Darabszám ellenőrzésnél használt, a mennyiség az elvárt alatt 4. oldal

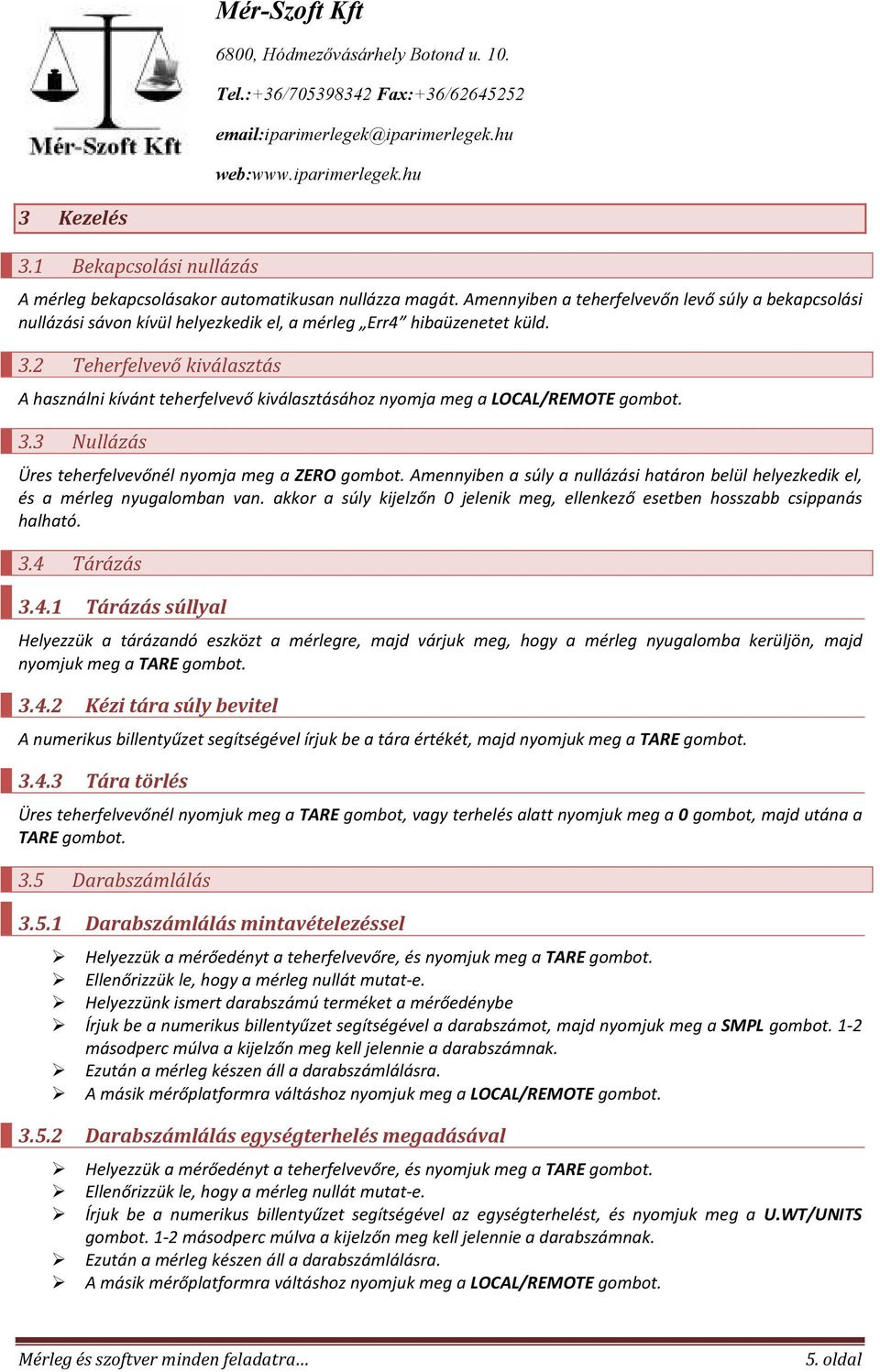

6 3 Kezelés 3.1 Bekapcsolási nullázás A mérleg bekapcsolásakor automatikusan nullázza magát. Amennyiben a teherfelvevőn levő súly a bekapcsolási nullázási sávon kívül helyezkedik el, a mérleg Err4 hibaüzenetet küld. 3.2 Teherfelvevő kiválasztás A használni kívánt teherfelvevő kiválasztásához nyomja meg a LOCAL/REMOTE gombot. 3.3 Nullázás Üres teherfelvevőnél nyomja meg a ZERO gombot. Amennyiben a súly a nullázási határon belül helyezkedik el, és a mérleg nyugalomban van. akkor a súly kijelzőn 0 jelenik meg, ellenkező esetben hosszabb csippanás halható. 3.4 Tárázás Tárázás súllyal Helyezzük a tárázandó eszközt a mérlegre, majd várjuk meg, hogy a mérleg nyugalomba kerüljön, majd nyomjuk meg a TARE gombot Kézi tára súly bevitel A numerikus billentyűzet segítségével írjuk be a tára értékét, majd nyomjuk meg a TARE gombot Tára törlés Üres teherfelvevőnél nyomjuk meg a TARE gombot, vagy terhelés alatt nyomjuk meg a 0 gombot, majd utána a TARE gombot. 3.5 Darabszámlálás Darabszámlálás mintavételezéssel Helyezzük a mérőedényt a teherfelvevőre, és nyomjuk meg a TARE gombot. Ellenőrizzük le, hogy a mérleg nullát mutat-e. Helyezzünk ismert darabszámú terméket a mérőedénybe Írjuk be a numerikus billentyűzet segítségével a darabszámot, majd nyomjuk meg a SMPL gombot. 1-2 másodperc múlva a kijelzőn meg kell jelennie a darabszámnak. Ezután a mérleg készen áll a darabszámlálásra. A másik mérőplatformra váltáshoz nyomjuk meg a LOCAL/REMOTE gombot Darabszámlálás egységterhelés megadásával Helyezzük a mérőedényt a teherfelvevőre, és nyomjuk meg a TARE gombot. Ellenőrizzük le, hogy a mérleg nullát mutat-e. Írjuk be a numerikus billentyűzet segítségével az egységterhelést, és nyomjuk meg a U.WT/UNITS gombot. 1-2 másodperc múlva a kijelzőn meg kell jelennie a darabszámnak. Ezután a mérleg készen áll a darabszámlálásra. A másik mérőplatformra váltáshoz nyomjuk meg a LOCAL/REMOTE gombot. 5. oldal

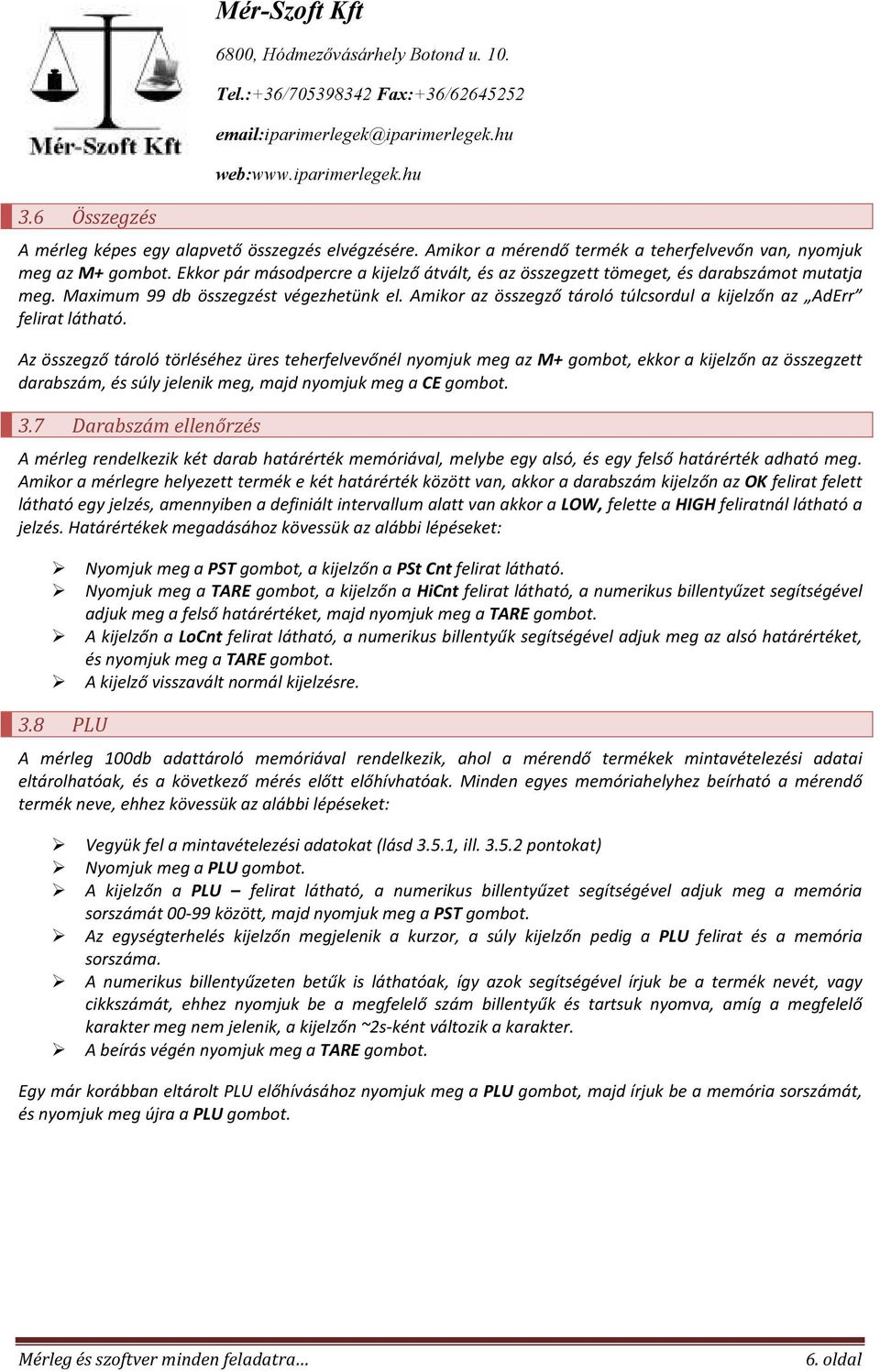

7 3.6 Összegzés Mér-Szoft Kft A mérleg képes egy alapvető összegzés elvégzésére. Amikor a mérendő termék a teherfelvevőn van, nyomjuk meg az M+ gombot. Ekkor pár másodpercre a kijelző átvált, és az összegzett tömeget, és darabszámot mutatja meg. Maximum 99 db összegzést végezhetünk el. Amikor az összegző tároló túlcsordul a kijelzőn az AdErr felirat látható. Az összegző tároló törléséhez üres teherfelvevőnél nyomjuk meg az M+ gombot, ekkor a kijelzőn az összegzett darabszám, és súly jelenik meg, majd nyomjuk meg a CE gombot. 3.7 Darabszám ellenőrzés A mérleg rendelkezik két darab határérték memóriával, melybe egy alsó, és egy felső határérték adható meg. Amikor a mérlegre helyezett termék e két határérték között van, akkor a darabszám kijelzőn az OK felirat felett látható egy jelzés, amennyiben a definiált intervallum alatt van akkor a LOW, felette a HIGH feliratnál látható a jelzés. Határértékek megadásához kövessük az alábbi lépéseket: Nyomjuk meg a PST gombot, a kijelzőn a PSt Cnt felirat látható. Nyomjuk meg a TARE gombot, a kijelzőn a HiCnt felirat látható, a numerikus billentyűzet segítségével adjuk meg a felső határértéket, majd nyomjuk meg a TARE gombot. A kijelzőn a LoCnt felirat látható, a numerikus billentyűk segítségével adjuk meg az alsó határértéket, és nyomjuk meg a TARE gombot. A kijelző visszavált normál kijelzésre. 3.8 PLU A mérleg 100db adattároló memóriával rendelkezik, ahol a mérendő termékek mintavételezési adatai eltárolhatóak, és a következő mérés előtt előhívhatóak. Minden egyes memóriahelyhez beírható a mérendő termék neve, ehhez kövessük az alábbi lépéseket: Vegyük fel a mintavételezési adatokat (lásd 3.5.1, ill pontokat) Nyomjuk meg a PLU gombot. A kijelzőn a PLU felirat látható, a numerikus billentyűzet segítségével adjuk meg a memória sorszámát között, majd nyomjuk meg a PST gombot. Az egységterhelés kijelzőn megjelenik a kurzor, a súly kijelzőn pedig a PLU felirat és a memória sorszáma. A numerikus billentyűzeten betűk is láthatóak, így azok segítségével írjuk be a termék nevét, vagy cikkszámát, ehhez nyomjuk be a megfelelő szám billentyűk és tartsuk nyomva, amíg a megfelelő karakter meg nem jelenik, a kijelzőn ~2s-ként változik a karakter. A beírás végén nyomjuk meg a TARE gombot. Egy már korábban eltárolt PLU előhívásához nyomjuk meg a PLU gombot, majd írjuk be a memória sorszámát, és nyomjuk meg újra a PLU gombot. 6. oldal
