Geberit Duofix szerelőelemek

Átírás

1

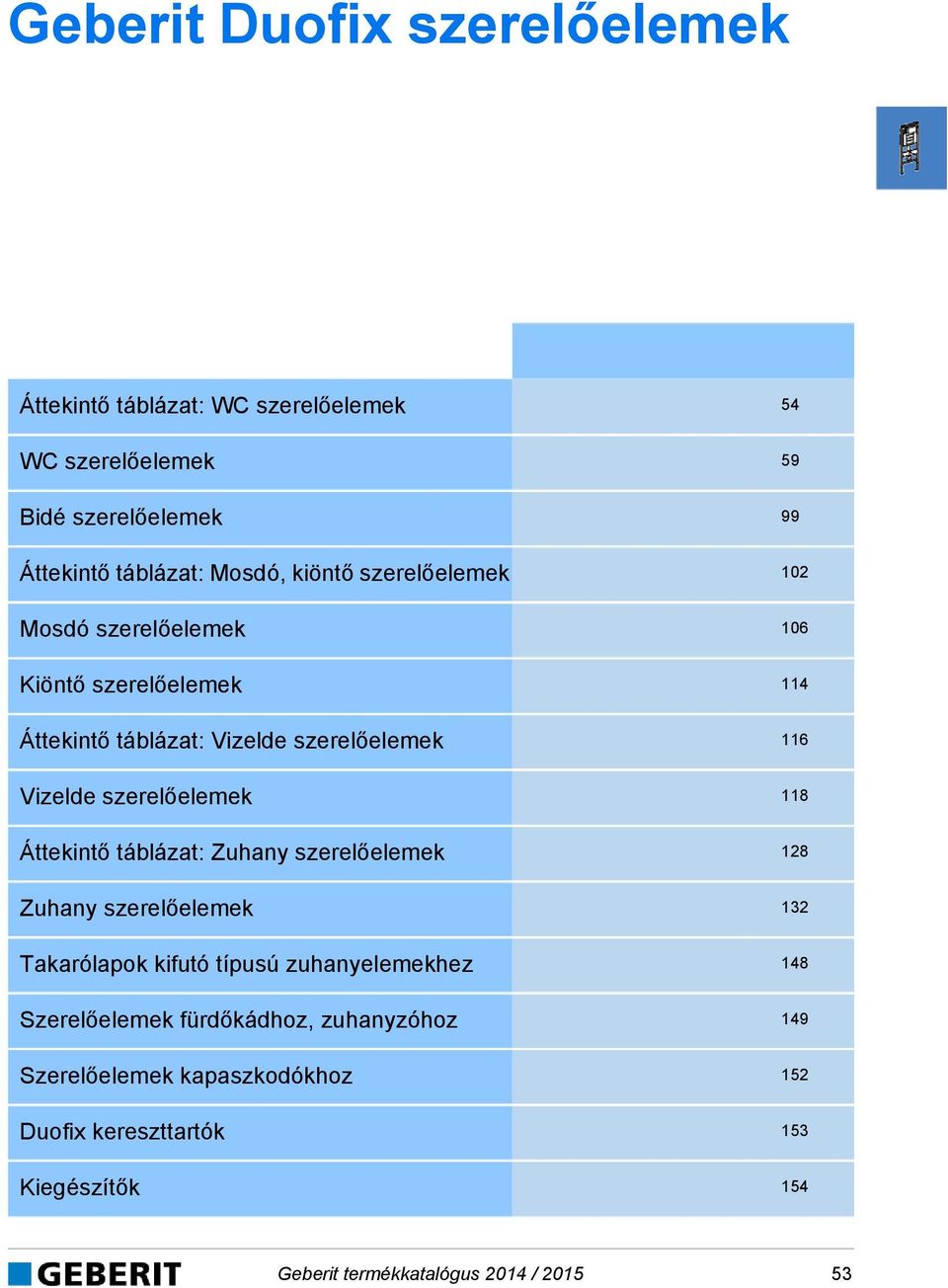

2 Áttekintő táblázat: WC szerelőelemek 54 WC szerelőelemek 59 Bidé szerelőelemek 99 Áttekintő táblázat: Mosdó, kiöntő szerelőelemek 12 Mosdó szerelőelemek 16 Kiöntő szerelőelemek 114 Áttekintő táblázat: Vizelde szerelőelemek 116 Vizelde szerelőelemek 118 Áttekintő táblázat: Zuhany szerelőelemek 128 Zuhany szerelőelemek 132 Takarólapok kifutó típusú zuhanyelemekhez 148 Szerelőelemek fürdőkádhoz, zuhanyzóhoz 149 Szerelőelemek kapaszkodókhoz 152 Duofix kereszttartók 153 Kiegészítők 154 Geberit termékkatalógus 214 /

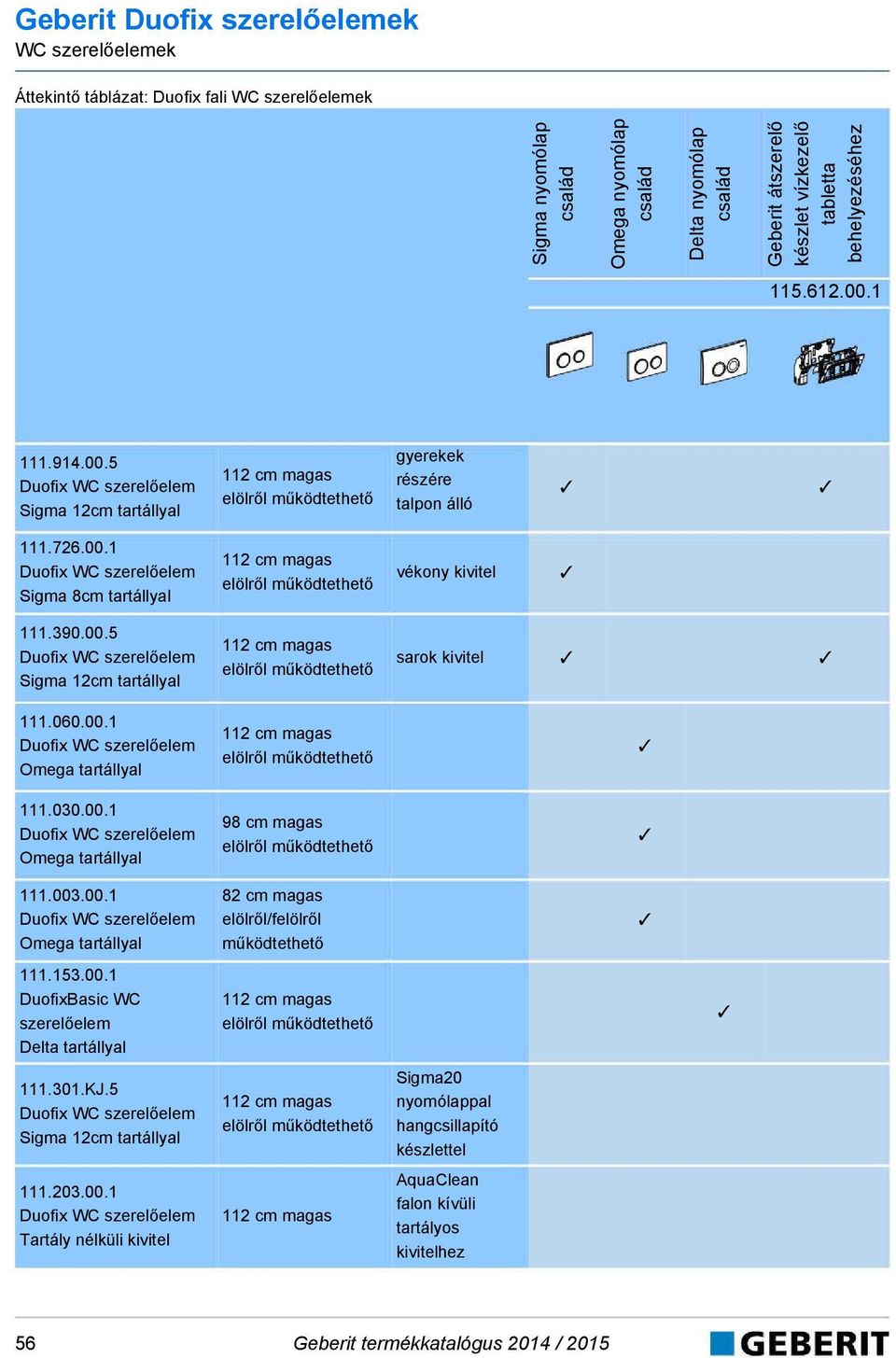

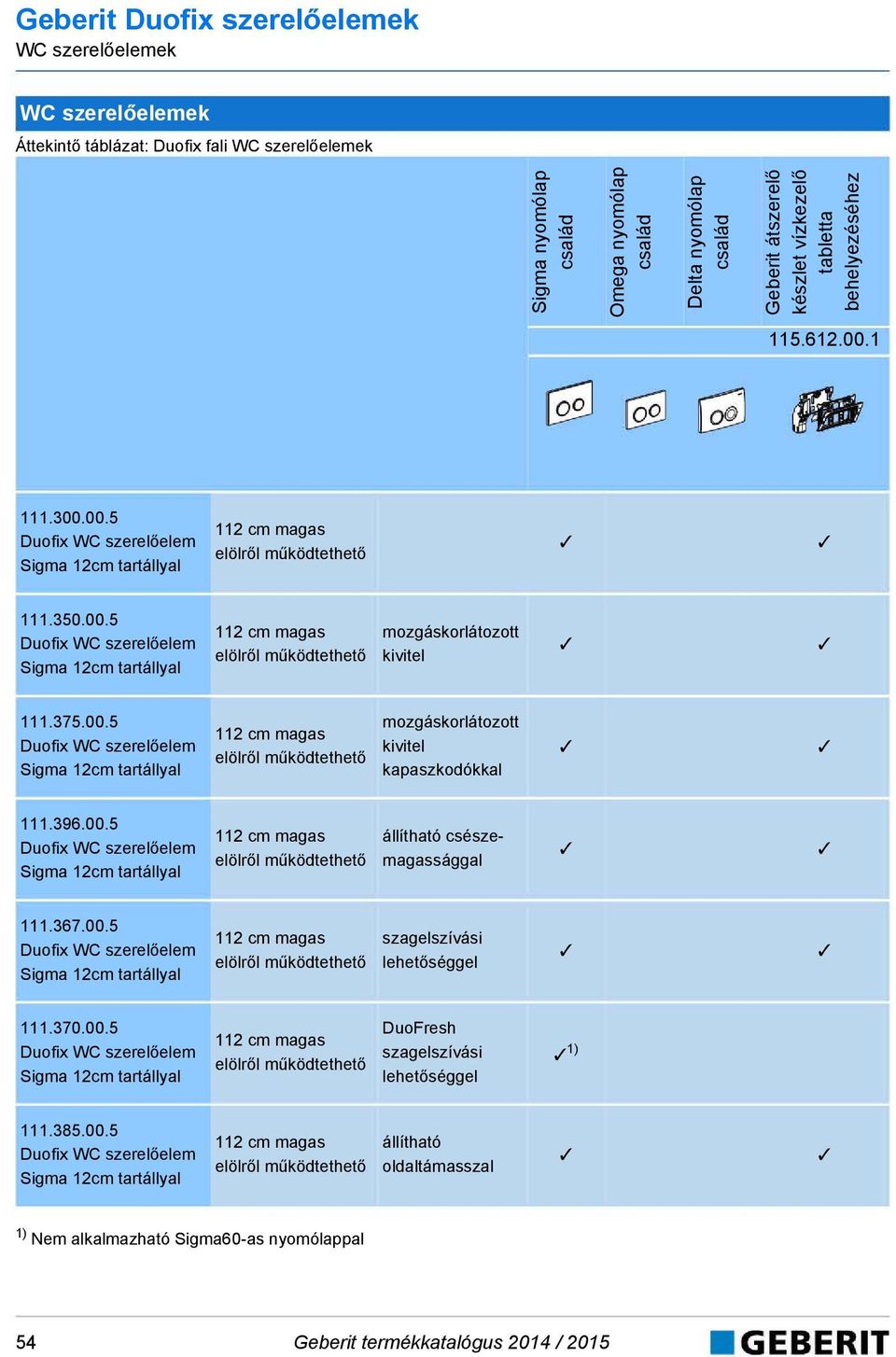

3 WC szerelőelemek WC szerelõelemek WC szerelőelemek Áttekintő táblázat: Duofix fali WC szerelőelemek Sigma nyomólap család Omega nyomólap család Delta nyomólap család Geberit átszerelő készlet vízkezelő tabletta behelyezéséhez Duofix WC szerelőelem Sigma 12cm tartállyal 112 cm magas elölről működtethető Duofix WC szerelőelem Sigma 12cm tartállyal 112 cm magas elölről működtethető mozgáskorlátozott kivitel Duofix WC szerelőelem Sigma 12cm tartállyal 112 cm magas elölről működtethető mozgáskorlátozott kivitel kapaszkodókkal Duofix WC szerelőelem Sigma 12cm tartállyal 112 cm magas elölről működtethető állítható csészemagassággal Duofix WC szerelőelem Sigma 12cm tartállyal 112 cm magas elölről működtethető szagelszívási lehetőséggel Duofix WC szerelőelem Sigma 12cm tartállyal 112 cm magas elölről működtethető DuoFresh szagelszívási lehetőséggel 1) Duofix WC szerelőelem Sigma 12cm tartállyal 112 cm magas elölről működtethető állítható oldaltámasszal 1) Nem alkalmazható Sigma6-as nyomólappal 54 Geberit termékkatalógus 214 / 215

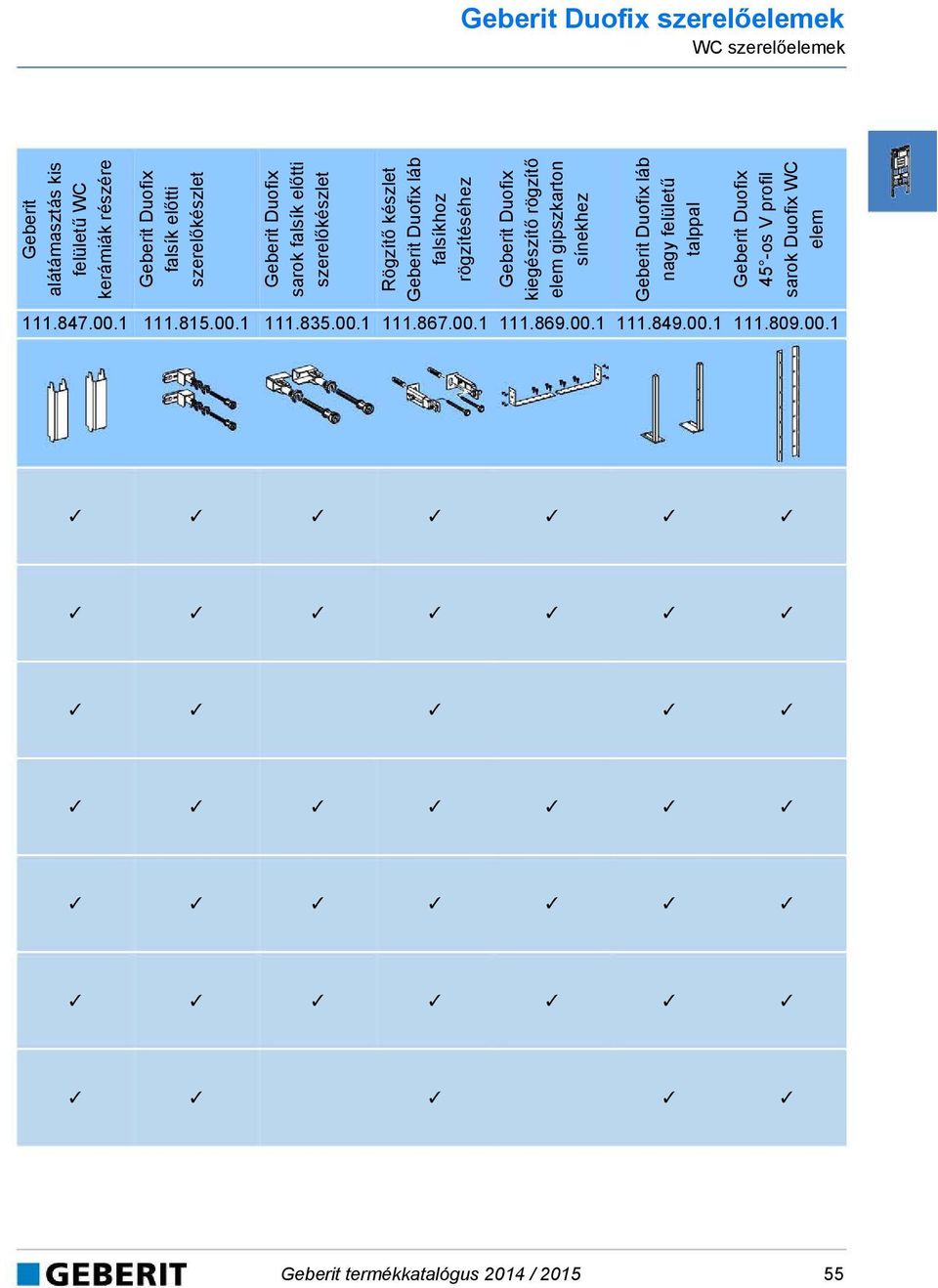

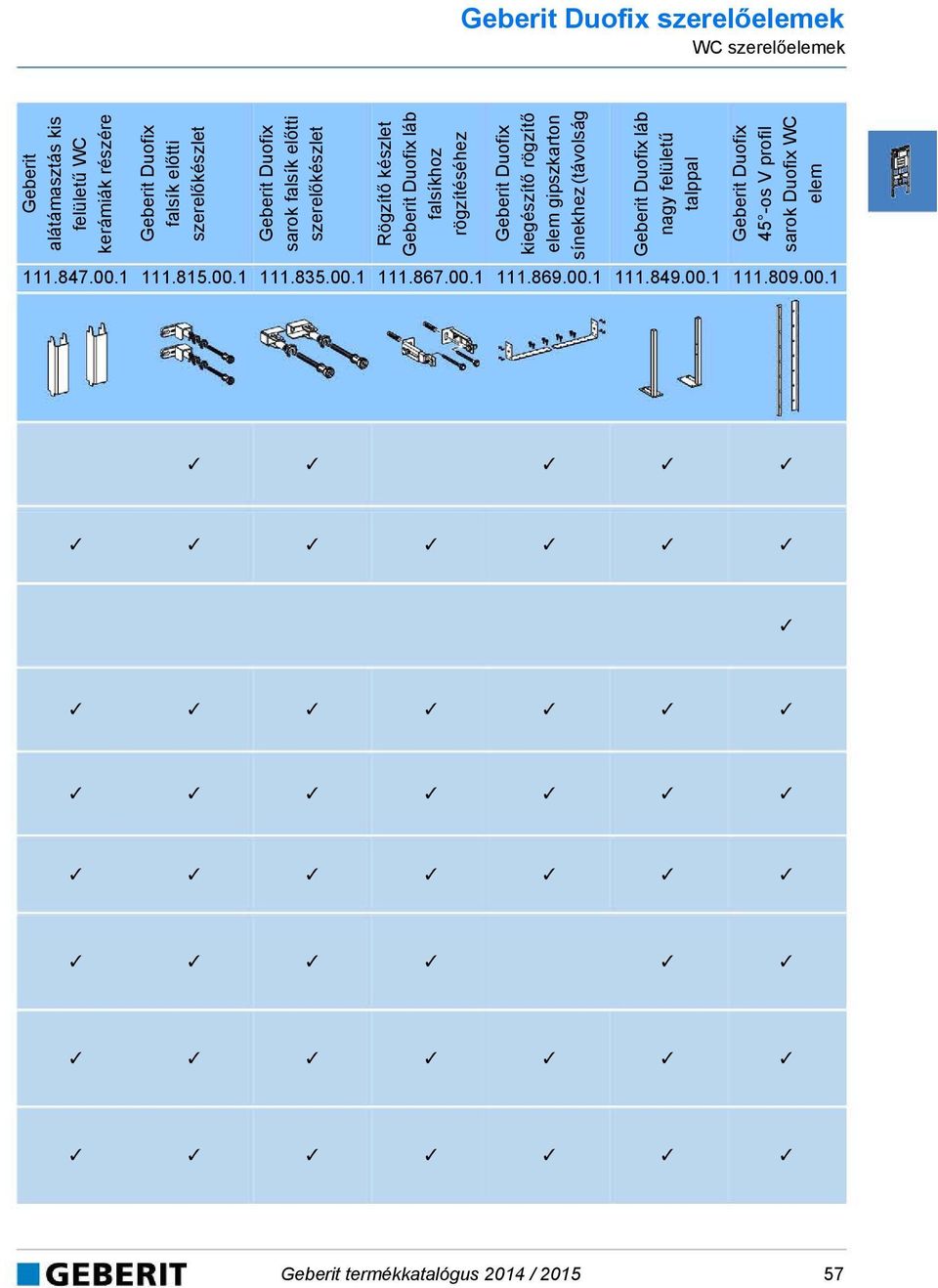

4 WC szerelőelemek Geberit alátámasztás kis felületű WC kerámiák részére Geberit Duofix falsík előtti szerelőkészlet Geberit Duofix sarok falsík előtti szerelőkészlet Rögzítő készlet Geberit Duofix láb falsíkhoz rögzítéséhez Geberit Duofix kiegészítő rögzítő elem gipszkarton sínekhez Geberit Duofix láb nagy felületű talppal Geberit Duofix 45 -os V profil sarok Duofix WC elem Geberit termékkatalógus 214 /

5 WC szerelőelemek Áttekintő táblázat: Duofix fali WC szerelőelemek Sigma nyomólap család Omega nyomólap család Delta nyomólap család Geberit átszerelő készlet vízkezelő tabletta behelyezéséhez Duofix WC szerelőelem Sigma 12cm tartállyal 112 cm magas elölről működtethető gyerekek részére talpon álló Duofix WC szerelőelem Sigma 8cm tartállyal 112 cm magas elölről működtethető vékony kivitel Duofix WC szerelőelem Sigma 12cm tartállyal Duofix WC szerelőelem Omega tartállyal Duofix WC szerelőelem Omega tartállyal 112 cm magas elölről működtethető 112 cm magas elölről működtethető 98 cm magas elölről működtethető sarok kivitel Duofix WC szerelőelem Omega tartállyal 82 cm magas elölről/felölről működtethető DuofixBasic WC szerelőelem Delta tartállyal 112 cm magas elölről működtethető KJ.5 Duofix WC szerelőelem Sigma 12cm tartállyal 112 cm magas elölről működtethető Sigma2 nyomólappal hangcsillapító készlettel Duofix WC szerelőelem Tartály nélküli kivitel 112 cm magas AquaClean falon kívüli tartályos kivitelhez 56 Geberit termékkatalógus 214 / 215

6 WC szerelőelemek Geberit alátámasztás kis felületű WC kerámiák részére Geberit Duofix falsík előtti szerelőkészlet Geberit Duofix sarok falsík előtti szerelőkészlet Rögzítő készlet Geberit Duofix láb falsíkhoz rögzítéséhez Geberit Duofix kiegészítő rögzítő elem gipszkarton sínekhez (távolság Geberit Duofix láb nagy felületű talppal Geberit Duofix 45 -os V profil sarok Duofix WC elem Geberit termékkatalógus 214 /

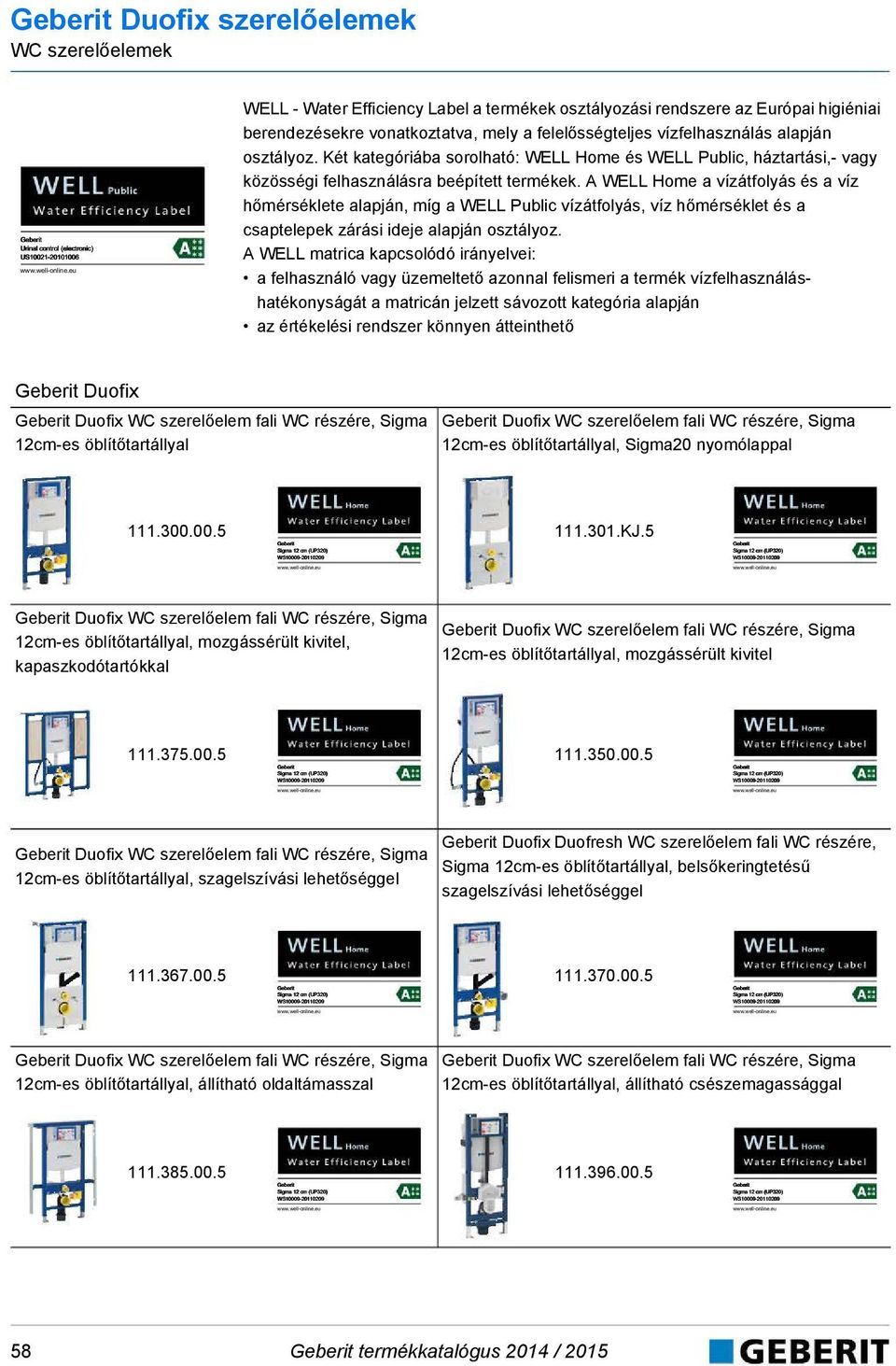

7 WC szerelőelemek WELL - Water Efficiency Label a termékek osztályozási rendszere az Európai higiéniai berendezésekre vonatkoztatva, mely a felelősségteljes vízfelhasználás alapján osztályoz. Két kategóriába sorolható: WELL Home és WELL Public, háztartási,- vagy közösségi felhasználásra beépített termékek. A WELL Home a vízátfolyás és a víz hőmérséklete alapján, míg a WELL Public vízátfolyás, víz hőmérséklet és a csaptelepek zárási ideje alapján osztályoz. A WELL matrica kapcsolódó irányelvei: a felhasználó vagy üzemeltető azonnal felismeri a termék vízfelhasználáshatékonyságát a matricán jelzett sávozott kategória alapján az értékelési rendszer könnyen átteinthető Geberit Duofix Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, Sigma2 nyomólappal KJ.5 Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, mozgássérült kivitel, kapaszkodótartókkal Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, mozgássérült kivitel Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, szagelszívási lehetőséggel Geberit Duofix Duofresh WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, belsőkeringtetésű szagelszívási lehetőséggel Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, állítható oldaltámasszal Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, állítható csészemagassággal Geberit termékkatalógus 214 / 215

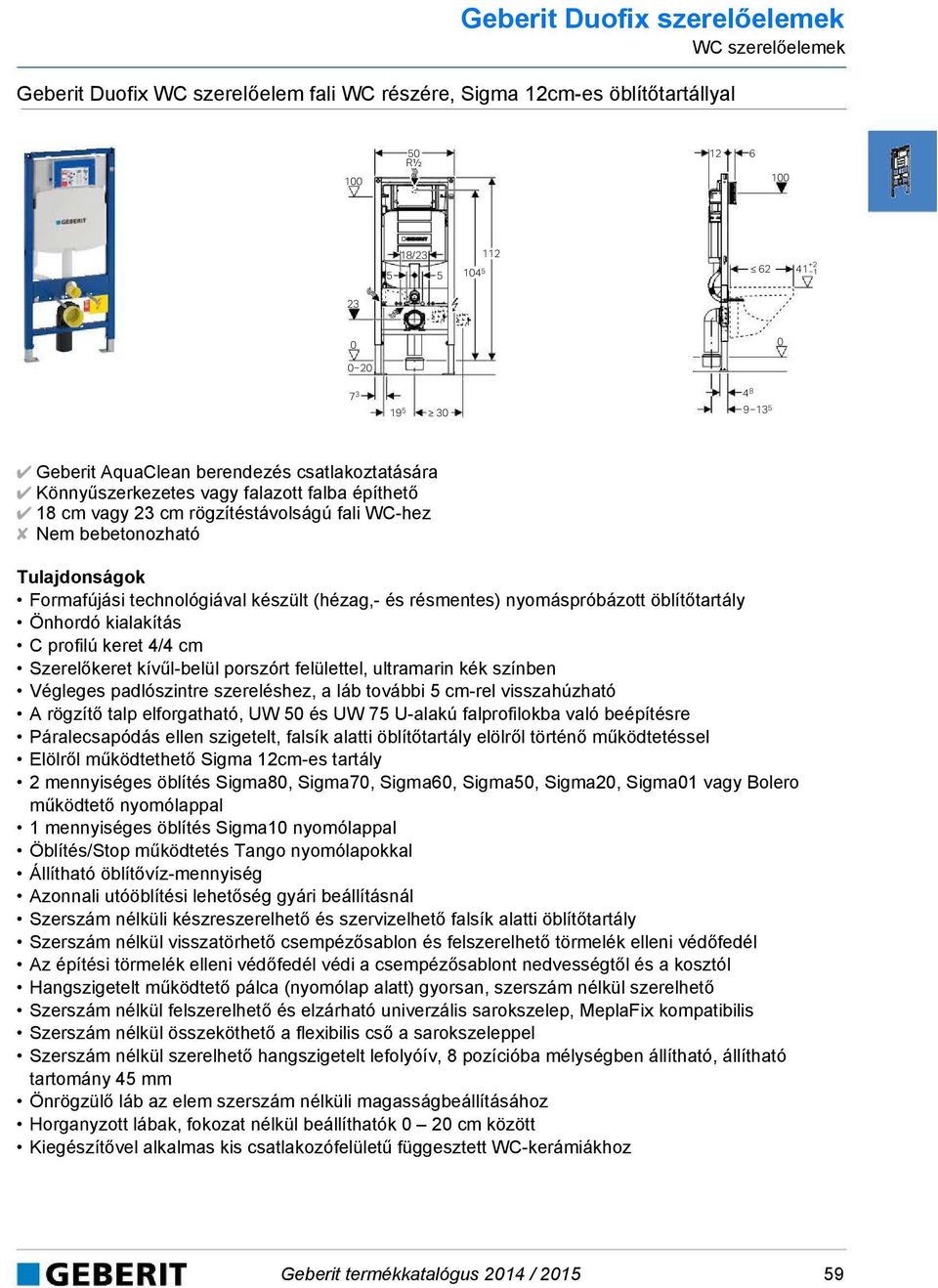

8 WC szerelőelemek Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal 1 5 R½ / Geberit AquaClean berendezés csatlakoztatására Könnyűszerkezetes vagy falazott falba építhető 18 cm vagy 23 cm rögzítéstávolságú fali WC-hez Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Páralecsapódás ellen szigetelt, falsík alatti öblítőtartály elölről történő működtetéssel Elölről működtethető Sigma 12cm-es tartály 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés/Stop működtetés Tango nyomólapokkal Állítható öblítővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszerelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Szerszám nélkül szerelhető hangszigetelt lefolyóív, 8 pozícióba mélységben állítható, állítható tartomány 45 mm Önrögzülő láb az elem szerszám nélküli magasságbeállításához Horganyzott lábak, fokozat nélkül beállíthatók 2 cm között Kiegészítővel alkalmas kis csatlakozófelületű függesztett WC-kerámiákhoz Geberit termékkatalógus 214 /

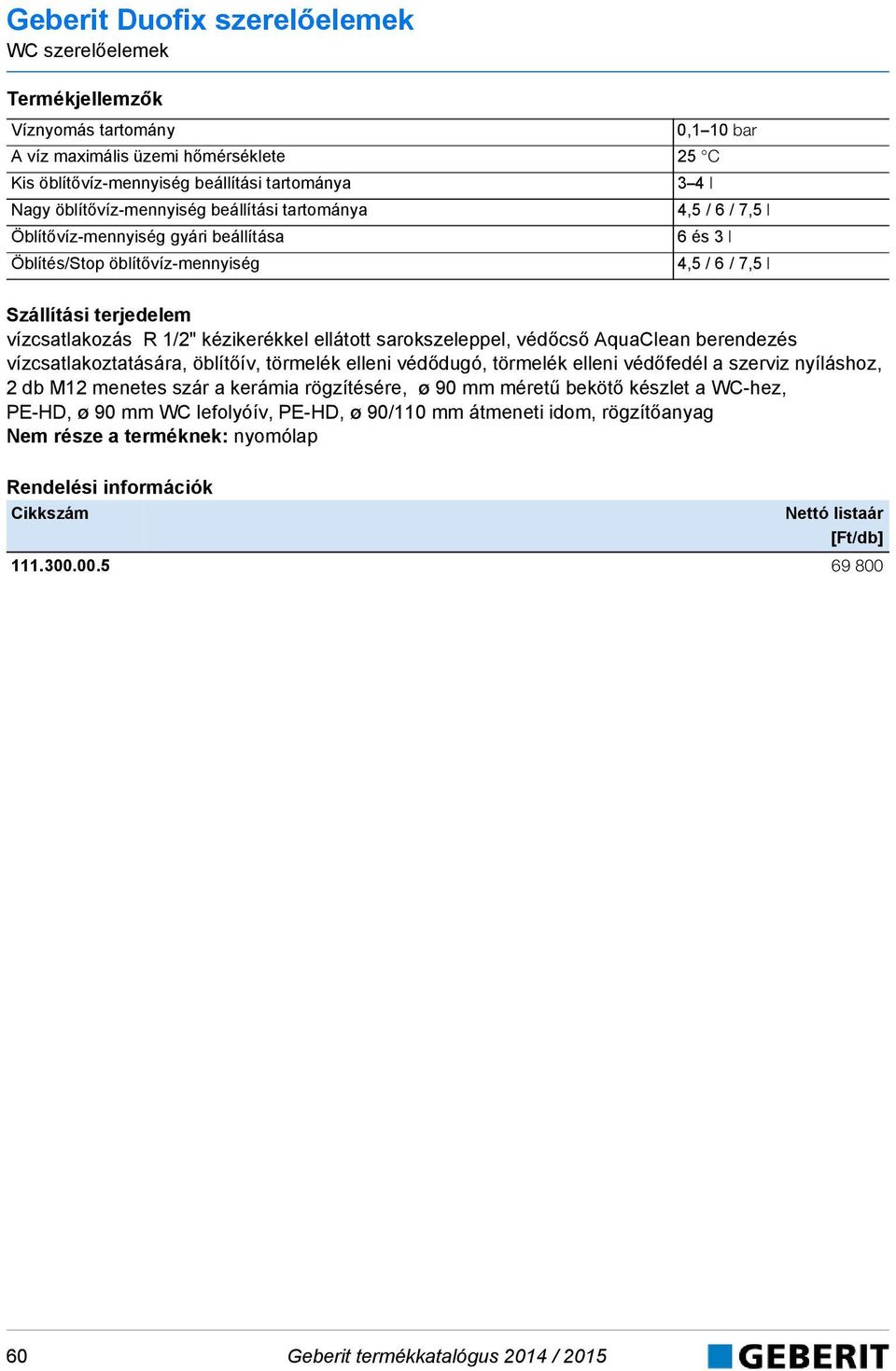

9 WC szerelőelemek Termékjellemzők Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés/Stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, védőcső AquaClean berendezés vízcsatlakoztatására, öblítőív, törmelék elleni védődugó, törmelék elleni védőfedél a szerviz nyíláshoz, 2 db M12 menetes szár a kerámia rögzítésére, ø 9 mm méretű bekötő készlet a WC-hez, PE-HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus 214 / 215

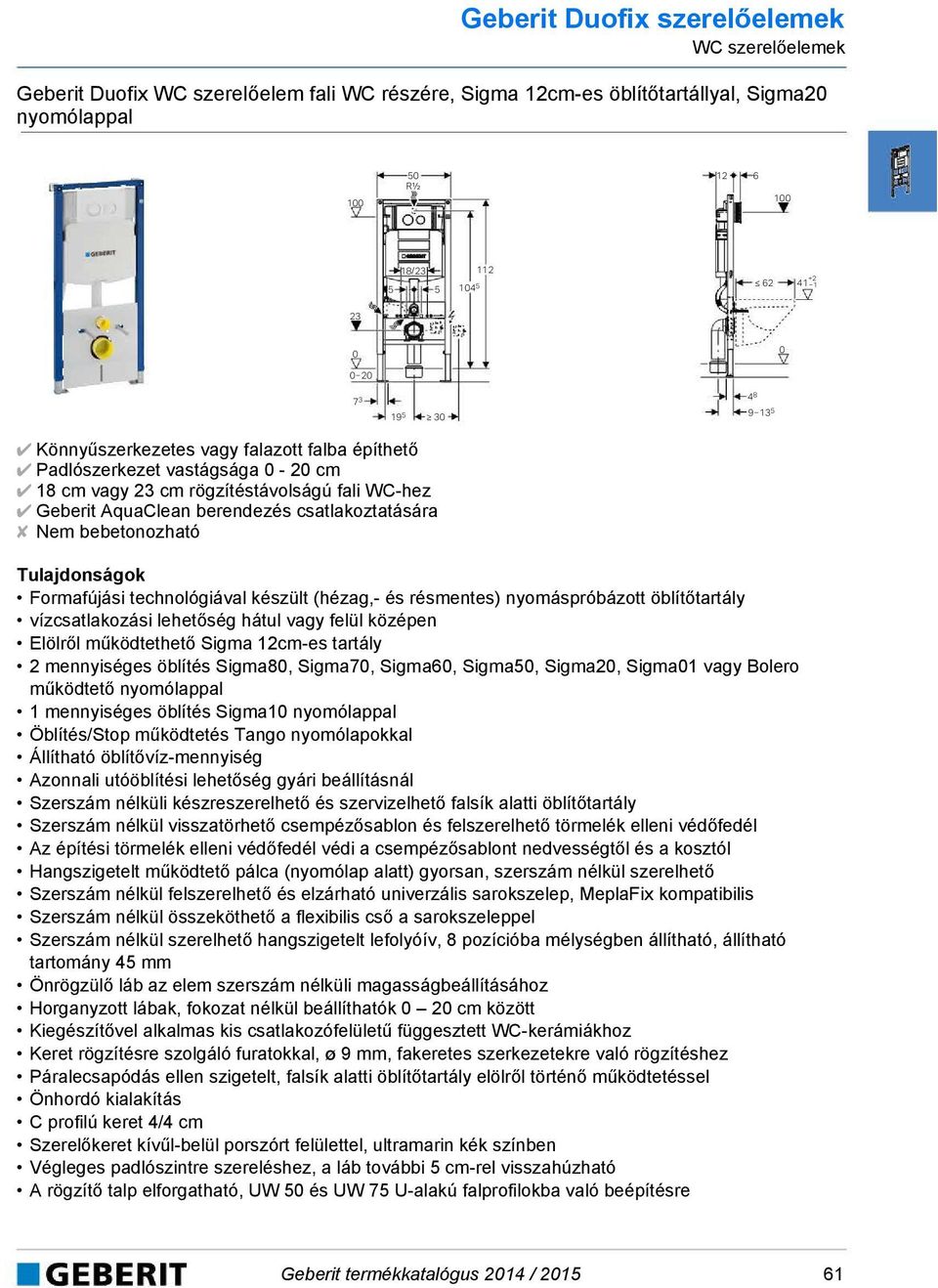

10 WC szerelőelemek Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, Sigma2 nyomólappal 1 5 R½ / Könnyűszerkezetes vagy falazott falba építhető Padlószerkezet vastágsága - 2 cm 18 cm vagy 23 cm rögzítéstávolságú fali WC-hez Geberit AquaClean berendezés csatlakoztatására Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály vízcsatlakozási lehetőség hátul vagy felül középen Elölről működtethető Sigma 12cm-es tartály 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés/Stop működtetés Tango nyomólapokkal Állítható öblítővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszerelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Szerszám nélkül szerelhető hangszigetelt lefolyóív, 8 pozícióba mélységben állítható, állítható tartomány 45 mm Önrögzülő láb az elem szerszám nélküli magasságbeállításához Horganyzott lábak, fokozat nélkül beállíthatók 2 cm között Kiegészítővel alkalmas kis csatlakozófelületű függesztett WC-kerámiákhoz Keret rögzítésre szolgáló furatokkal, ø 9 mm, fakeretes szerkezetekre való rögzítéshez Páralecsapódás ellen szigetelt, falsík alatti öblítőtartály elölről történő működtetéssel Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Geberit termékkatalógus 214 /

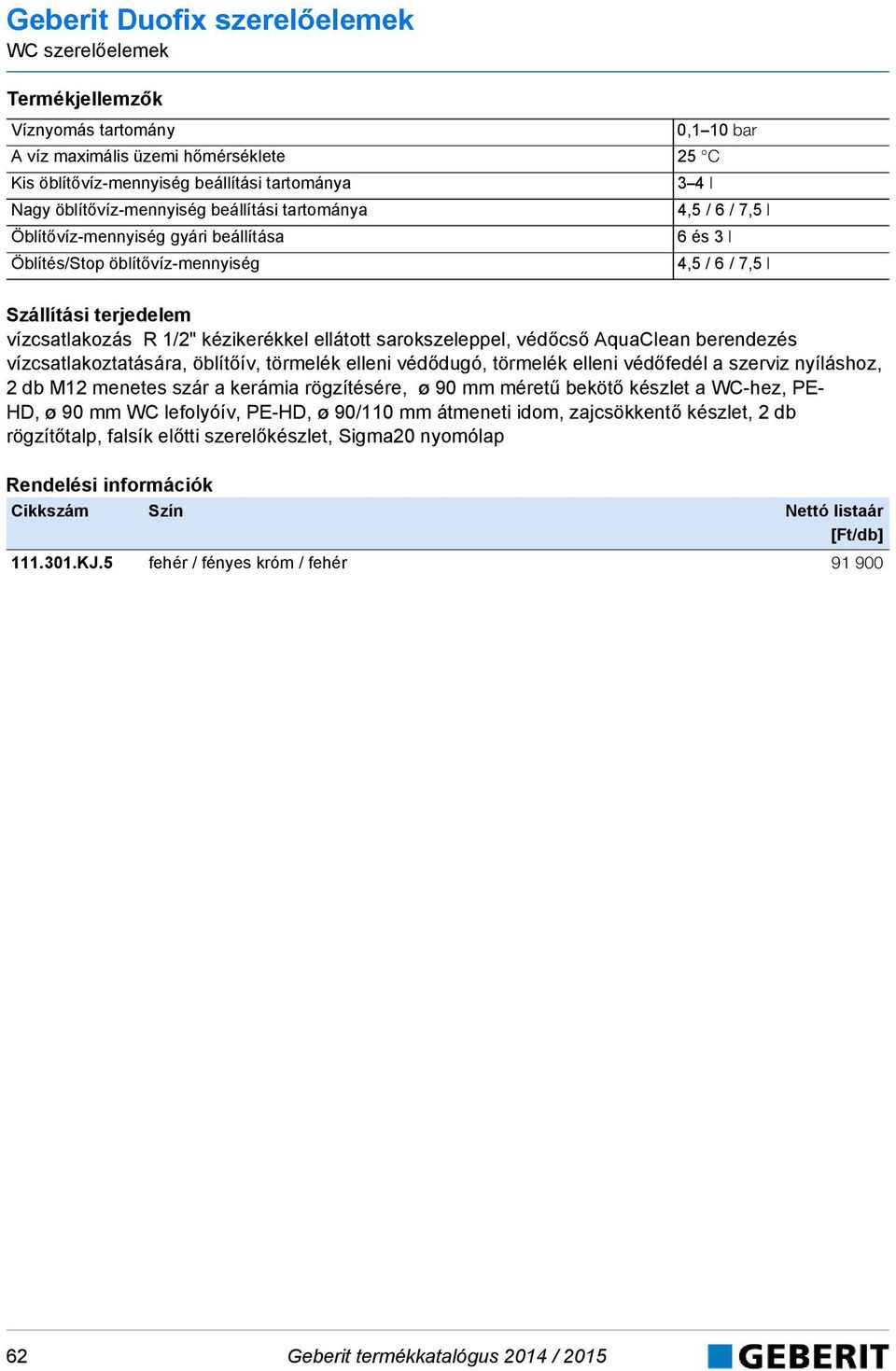

11 WC szerelőelemek Termékjellemzők Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés/Stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, védőcső AquaClean berendezés vízcsatlakoztatására, öblítőív, törmelék elleni védődugó, törmelék elleni védőfedél a szerviz nyíláshoz, 2 db M12 menetes szár a kerámia rögzítésére, ø 9 mm méretű bekötő készlet a WC-hez, PE- HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, zajcsökkentő készlet, 2 db rögzítőtalp, falsík előtti szerelőkészlet, Sigma2 nyomólap Szín KJ.5 fehér / fényes króm / fehér Geberit termékkatalógus 214 / 215

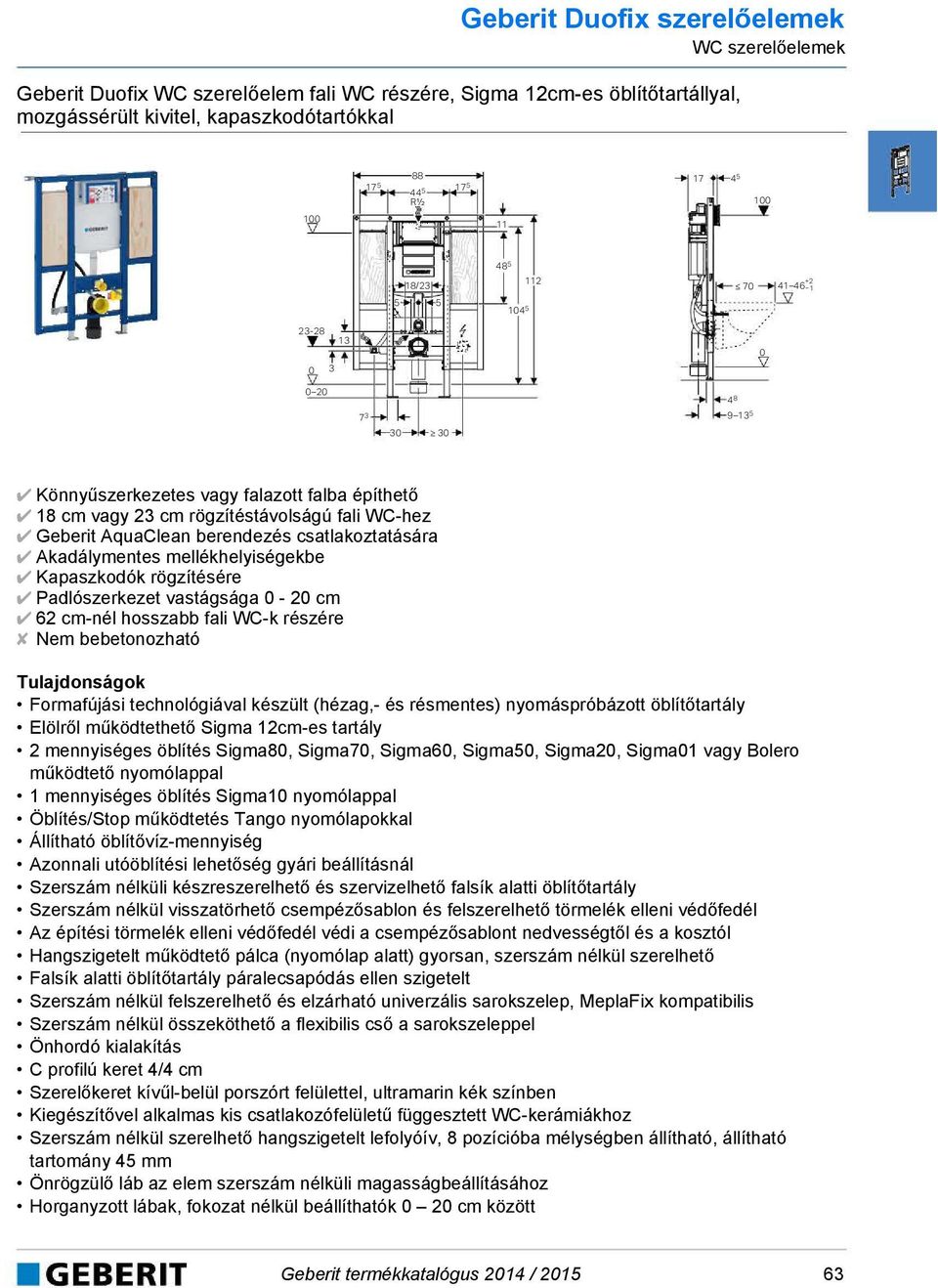

12 WC szerelőelemek Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, mozgássérült kivitel, kapaszkodótartókkal R½ / Könnyűszerkezetes vagy falazott falba építhető 18 cm vagy 23 cm rögzítéstávolságú fali WC-hez Geberit AquaClean berendezés csatlakoztatására Akadálymentes mellékhelyiségekbe Kapaszkodók rögzítésére Padlószerkezet vastágsága - 2 cm 62 cm-nél hosszabb fali WC-k részére Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Elölről működtethető Sigma 12cm-es tartály 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés/Stop működtetés Tango nyomólapokkal Állítható öblítővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszerelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Falsík alatti öblítőtartály páralecsapódás ellen szigetelt Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Kiegészítővel alkalmas kis csatlakozófelületű függesztett WC-kerámiákhoz Szerszám nélkül szerelhető hangszigetelt lefolyóív, 8 pozícióba mélységben állítható, állítható tartomány 45 mm Önrögzülő láb az elem szerszám nélküli magasságbeállításához Horganyzott lábak, fokozat nélkül beállíthatók 2 cm között Geberit termékkatalógus 214 /

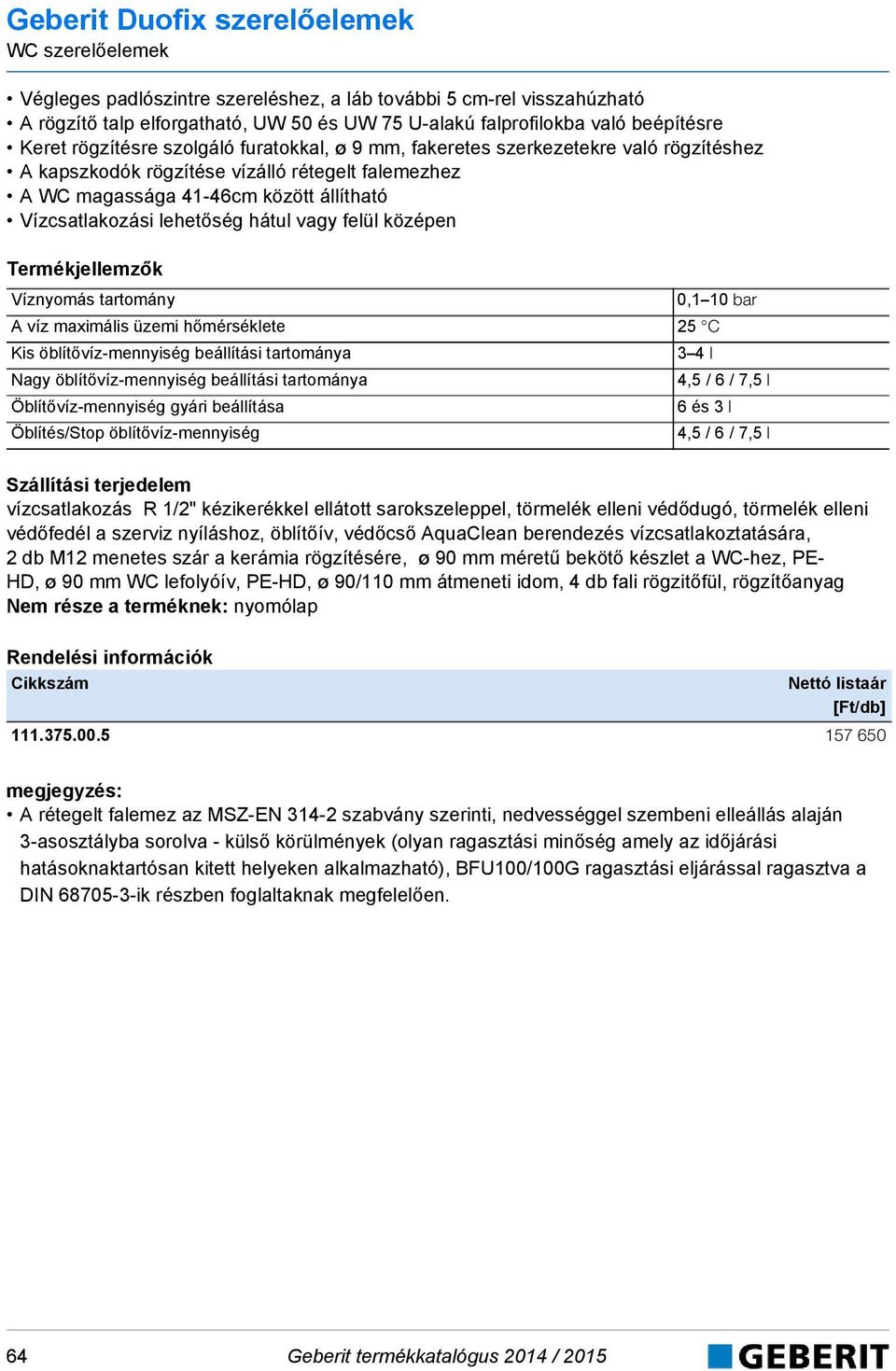

13 WC szerelőelemek Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Keret rögzítésre szolgáló furatokkal, ø 9 mm, fakeretes szerkezetekre való rögzítéshez A kapszkodók rögzítése vízálló rétegelt falemezhez A WC magassága 41-46cm között állítható Vízcsatlakozási lehetőség hátul vagy felül középen Termékjellemzők Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés/Stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, törmelék elleni védődugó, törmelék elleni védőfedél a szerviz nyíláshoz, öblítőív, védőcső AquaClean berendezés vízcsatlakoztatására, 2 db M12 menetes szár a kerámia rögzítésére, ø 9 mm méretű bekötő készlet a WC-hez, PE- HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, 4 db fali rögzitőfül, rögzítőanyag Nem része a terméknek: nyomólap megjegyzés: A rétegelt falemez az MSZ-EN szabvány szerinti, nedvességgel szembeni elleállás alaján 3-asosztályba sorolva - külső körülmények (olyan ragasztási minőség amely az időjárási hatásoknaktartósan kitett helyeken alkalmazható), BFU1/1G ragasztási eljárással ragasztva a DIN ik részben foglaltaknak megfelelően. 64 Geberit termékkatalógus 214 / 215

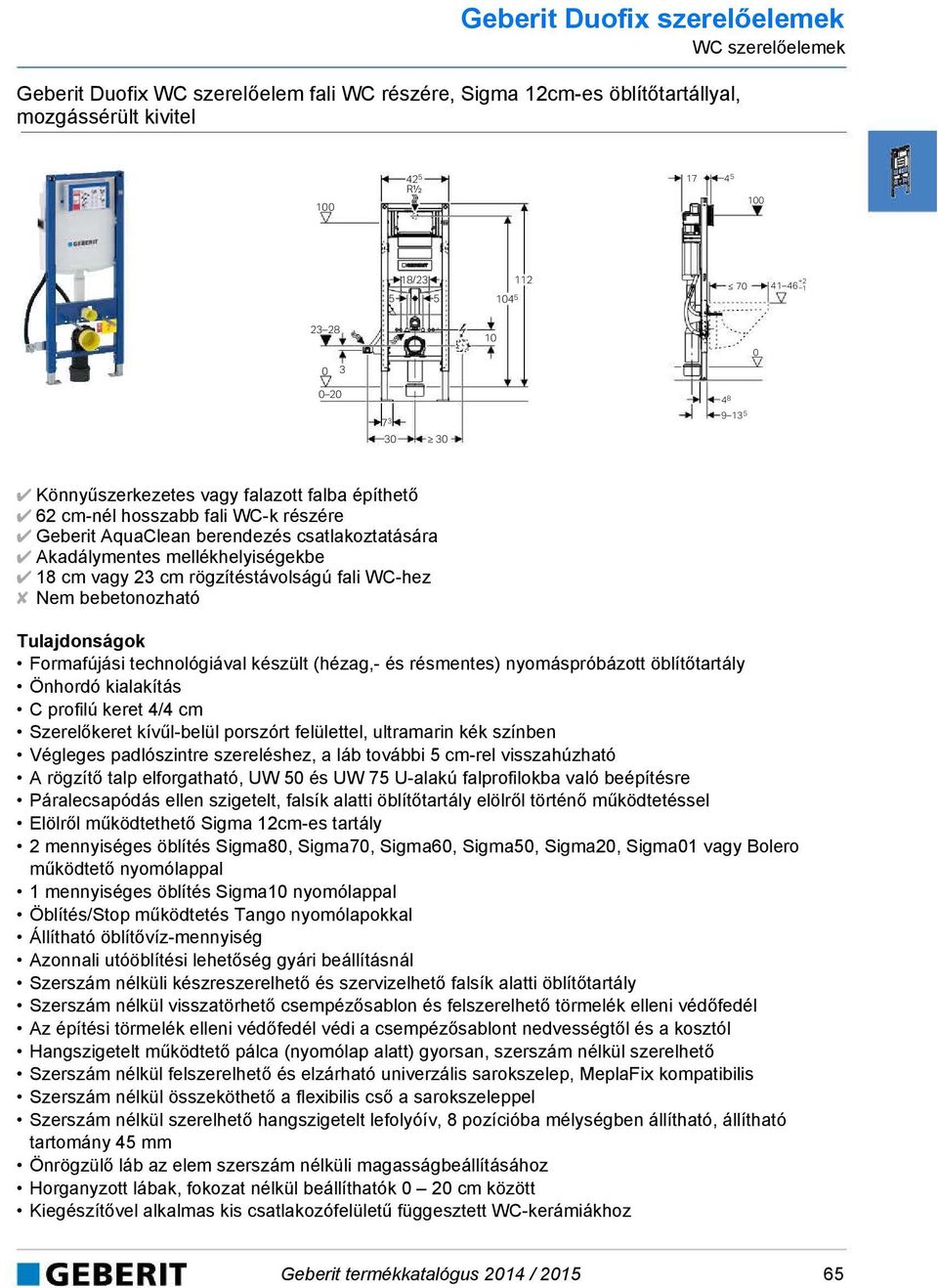

14 WC szerelőelemek Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, mozgássérült kivitel R½ / Könnyűszerkezetes vagy falazott falba építhető 62 cm-nél hosszabb fali WC-k részére Geberit AquaClean berendezés csatlakoztatására Akadálymentes mellékhelyiségekbe 18 cm vagy 23 cm rögzítéstávolságú fali WC-hez Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Páralecsapódás ellen szigetelt, falsík alatti öblítőtartály elölről történő működtetéssel Elölről működtethető Sigma 12cm-es tartály 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés/Stop működtetés Tango nyomólapokkal Állítható öblítővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszerelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Szerszám nélkül szerelhető hangszigetelt lefolyóív, 8 pozícióba mélységben állítható, állítható tartomány 45 mm Önrögzülő láb az elem szerszám nélküli magasságbeállításához Horganyzott lábak, fokozat nélkül beállíthatók 2 cm között Kiegészítővel alkalmas kis csatlakozófelületű függesztett WC-kerámiákhoz Geberit termékkatalógus 214 /

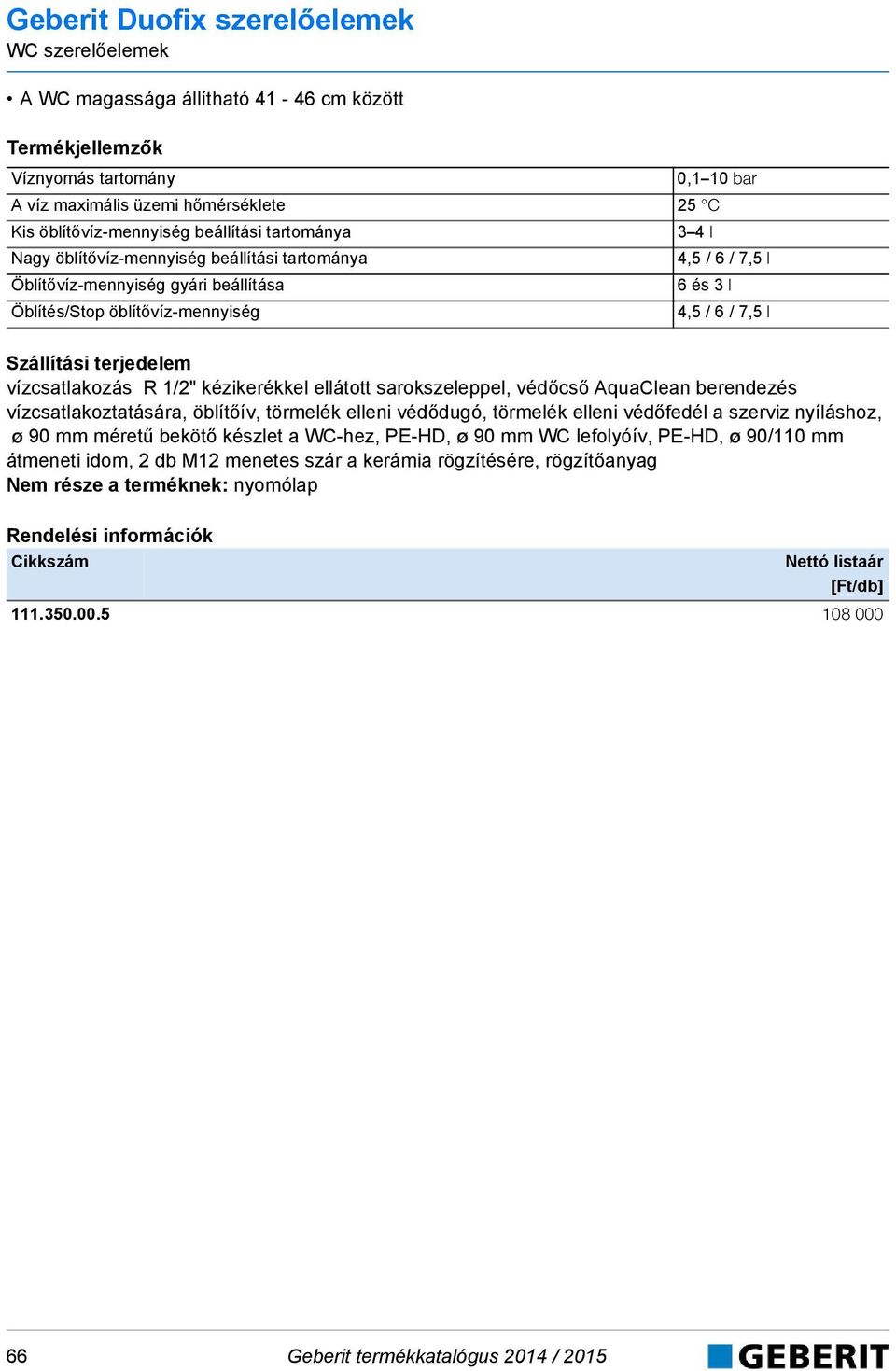

15 WC szerelőelemek A WC magassága állítható cm között Termékjellemzők Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés/Stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, védőcső AquaClean berendezés vízcsatlakoztatására, öblítőív, törmelék elleni védődugó, törmelék elleni védőfedél a szerviz nyíláshoz, ø 9 mm méretű bekötő készlet a WC-hez, PE-HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, 2 db M12 menetes szár a kerámia rögzítésére, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus 214 / 215

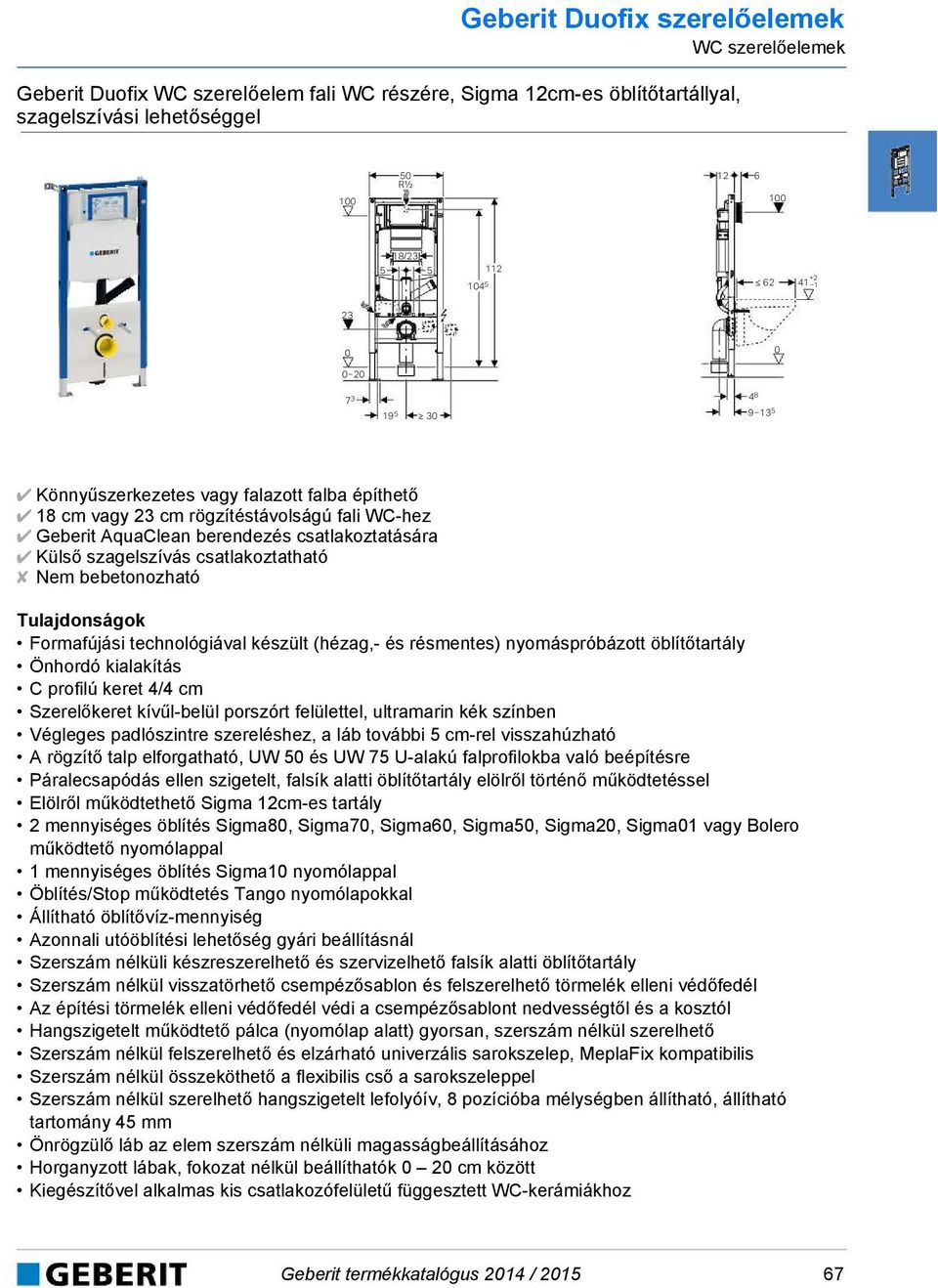

16 WC szerelőelemek Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, szagelszívási lehetőséggel 1 5 R½ / Könnyűszerkezetes vagy falazott falba építhető 18 cm vagy 23 cm rögzítéstávolságú fali WC-hez Geberit AquaClean berendezés csatlakoztatására Külső szagelszívás csatlakoztatható Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Páralecsapódás ellen szigetelt, falsík alatti öblítőtartály elölről történő működtetéssel Elölről működtethető Sigma 12cm-es tartály 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés/Stop működtetés Tango nyomólapokkal Állítható öblítővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszerelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Szerszám nélkül szerelhető hangszigetelt lefolyóív, 8 pozícióba mélységben állítható, állítható tartomány 45 mm Önrögzülő láb az elem szerszám nélküli magasságbeállításához Horganyzott lábak, fokozat nélkül beállíthatók 2 cm között Kiegészítővel alkalmas kis csatlakozófelületű függesztett WC-kerámiákhoz Geberit termékkatalógus 214 /

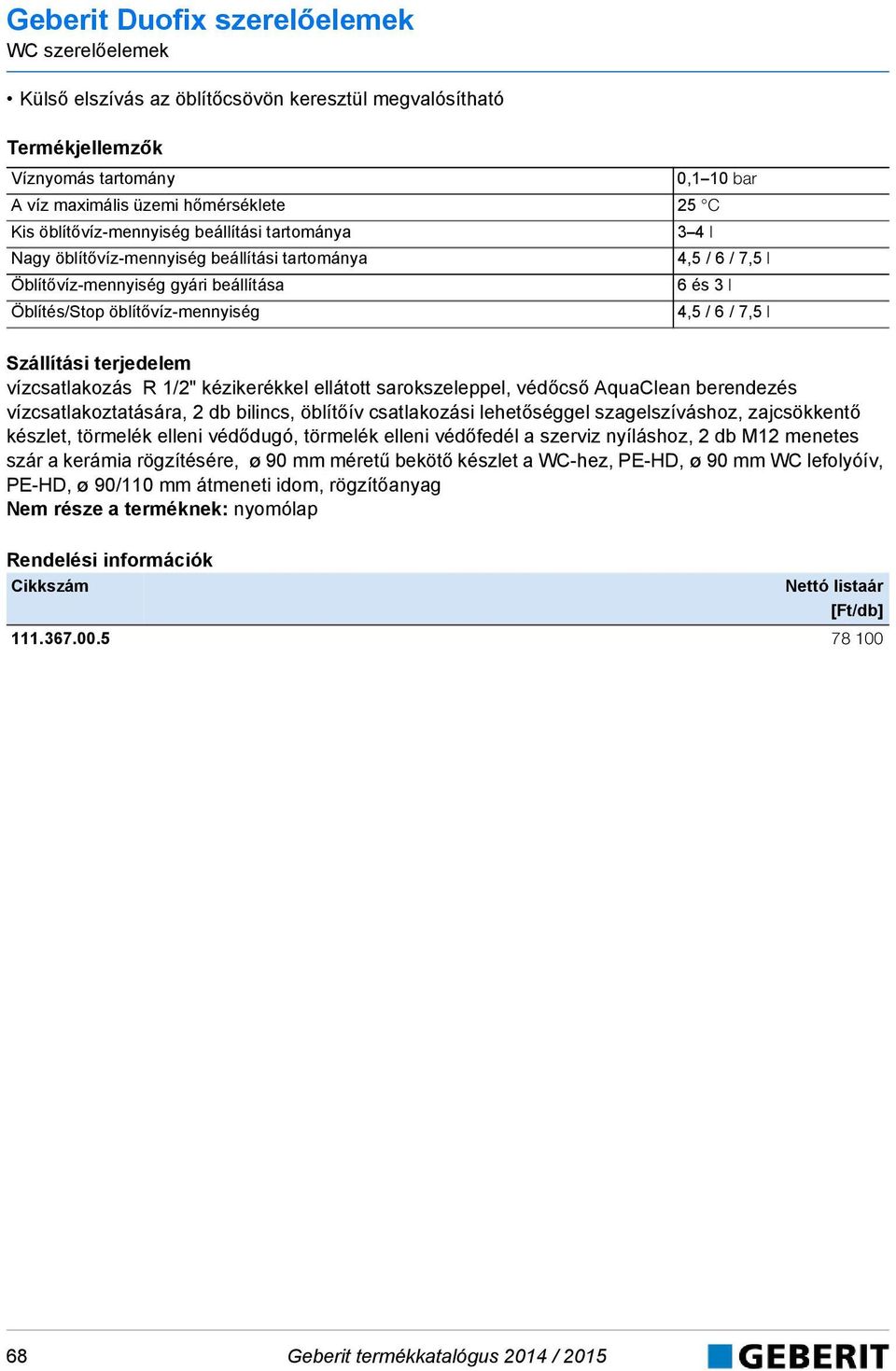

17 WC szerelőelemek Külső elszívás az öblítőcsövön keresztül megvalósítható Termékjellemzők Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés/Stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, védőcső AquaClean berendezés vízcsatlakoztatására, 2 db bilincs, öblítőív csatlakozási lehetőséggel szagelszíváshoz, zajcsökkentő készlet, törmelék elleni védődugó, törmelék elleni védőfedél a szerviz nyíláshoz, 2 db M12 menetes szár a kerámia rögzítésére, ø 9 mm méretű bekötő készlet a WC-hez, PE-HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus 214 / 215

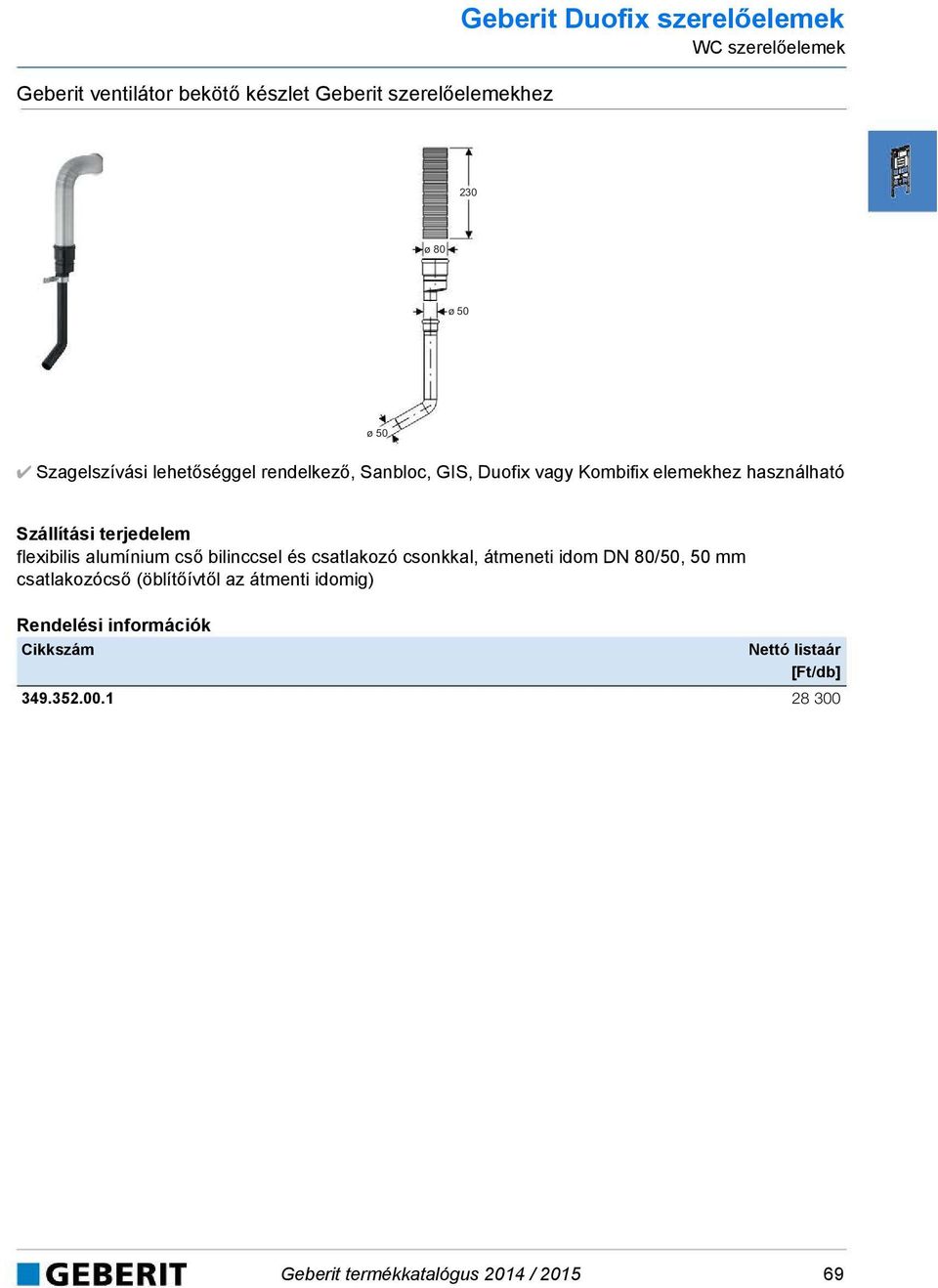

18 Geberit ventilátor bekötő készlet Geberit szerelőelemekhez Geberit Duofix szerelőelemek WC szerelőelemek 23 ø 8 ø 5 ø 5 Szagelszívási lehetőséggel rendelkező, Sanbloc, GIS, Duofix vagy Kombifix elemekhez használható flexibilis alumínium cső bilinccsel és csatlakozó csonkkal, átmeneti idom DN 8/5, 5 mm csatlakozócső (öblítőívtől az átmenti idomig) Geberit termékkatalógus 214 /

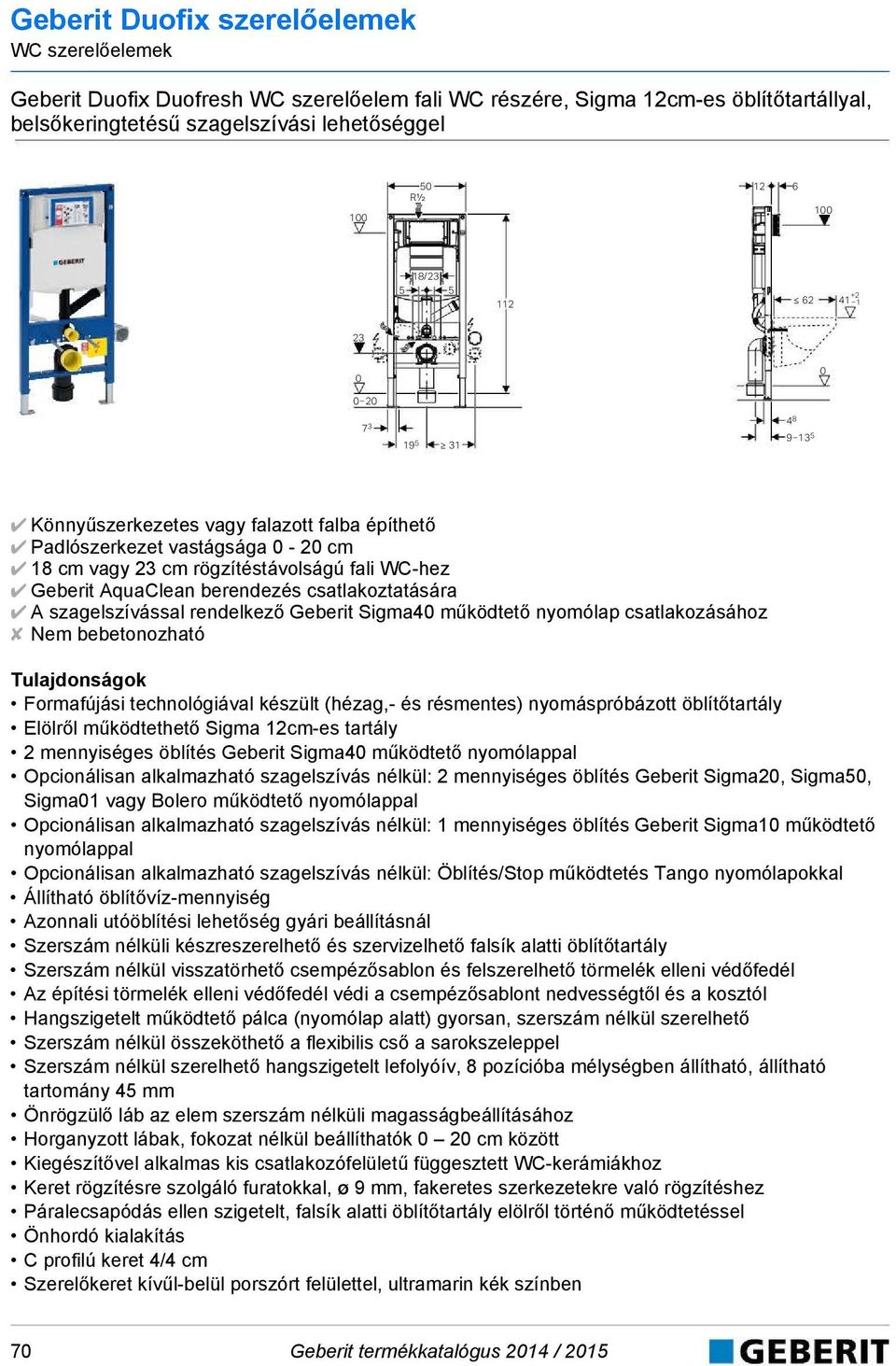

19 WC szerelőelemek Geberit Duofix Duofresh WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, belsőkeringtetésű szagelszívási lehetőséggel 1 5 R½ / Könnyűszerkezetes vagy falazott falba építhető Padlószerkezet vastágsága - 2 cm 18 cm vagy 23 cm rögzítéstávolságú fali WC-hez Geberit AquaClean berendezés csatlakoztatására A szagelszívással rendelkező Geberit Sigma4 működtető nyomólap csatlakozásához Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Elölről működtethető Sigma 12cm-es tartály 2 mennyiséges öblítés Geberit Sigma4 működtető nyomólappal Opcionálisan alkalmazható szagelszívás nélkül: 2 mennyiséges öblítés Geberit Sigma2, Sigma5, Sigma1 vagy Bolero működtető nyomólappal Opcionálisan alkalmazható szagelszívás nélkül: 1 mennyiséges öblítés Geberit Sigma1 működtető nyomólappal Opcionálisan alkalmazható szagelszívás nélkül: Öblítés/Stop működtetés Tango nyomólapokkal Állítható öblítővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszerelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Szerszám nélkül szerelhető hangszigetelt lefolyóív, 8 pozícióba mélységben állítható, állítható tartomány 45 mm Önrögzülő láb az elem szerszám nélküli magasságbeállításához Horganyzott lábak, fokozat nélkül beállíthatók 2 cm között Kiegészítővel alkalmas kis csatlakozófelületű függesztett WC-kerámiákhoz Keret rögzítésre szolgáló furatokkal, ø 9 mm, fakeretes szerkezetekre való rögzítéshez Páralecsapódás ellen szigetelt, falsík alatti öblítőtartály elölről történő működtetéssel Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben 7 Geberit termékkatalógus 214 / 215

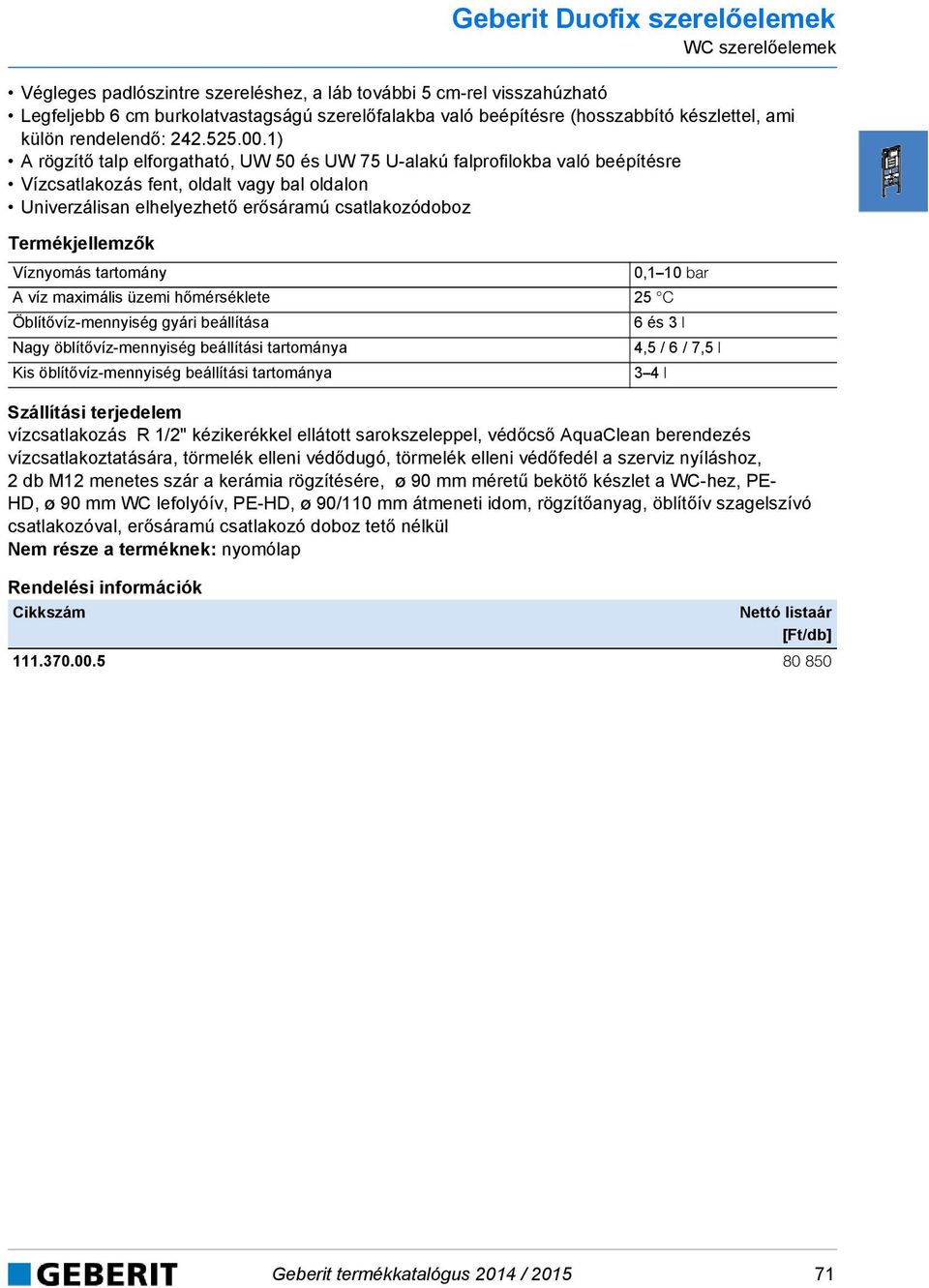

20 WC szerelőelemek Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható Legfeljebb 6 cm burkolatvastagságú szerelőfalakba való beépítésre (hosszabbító készlettel, ami külön rendelendő: ) A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Vízcsatlakozás fent, oldalt vagy bal oldalon Univerzálisan elhelyezhető erősáramú csatlakozódoboz Termékjellemzők Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Öblítővíz-mennyiség gyári beállítása 6 és 3 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Kis öblítővíz-mennyiség beállítási tartománya 3 4 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, védőcső AquaClean berendezés vízcsatlakoztatására, törmelék elleni védődugó, törmelék elleni védőfedél a szerviz nyíláshoz, 2 db M12 menetes szár a kerámia rögzítésére, ø 9 mm méretű bekötő készlet a WC-hez, PE- HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, rögzítőanyag, öblítőív szagelszívó csatlakozóval, erősáramú csatlakozó doboz tető nélkül Nem része a terméknek: nyomólap Geberit termékkatalógus 214 /

21 WC szerelőelemek Geberit Sigma4 működtető nyomólap, ventilátorral, műanyag (6) 2 mennyiséges öblítés Duofix WC szerelőelemmel építhető össze Elölről történő működtetés A WC-csészéből történő közvetlen szagelszíváshoz Aktív szénszűrő segítségével történő szagsemlegesítéshez Legfeljebb 6 cm burkolatvastagságú szerelőfalakba való beépítésre (hosszabbító készlettel) Klór vagy oxidáló összetevő elemek nélküli vízkezelő tabletta behelyezéséhez Twinline, Kappa, Delta, Sigma 8 cm-es, UP3 és UP7 falsík alatti öblítőtartályokkal való alkalmazásra nem használható Szűrőfunkciós szagelszívás a falsík alatti öblítőtartályba beépítve Szerszám nélkül összeszerelhető szellőző és vezérlő egység radiális ventilátorral LED-kijelző szűrőcseréhez Szagsemlegesítés aktív szénszűrővel Nyomógomb a szagelszívás be- és kikapcsolásához A szagelszívás automatikus kikapcsolása előre beállított működési idő után Az aktív szénszűrő szerszám nélkül cserélhető Vízkezelő tabletták szerszám nélkül behelyezhetőek az öblítőtartályba Termékjellemzők Működtető erő < 2 N Alapanyag Műanyag / alumínium - kompozit műanyag Névleges feszültség 23 V AC Hálózati frekvencia 5 Hz Üzemi feszültség 12 V DC Teljesítményfelvétel 3 W Szagelszívás levegő térfogatáram 8,5 m 3 /h Érintésvédelmi osztály IPX4 Védelmi osztály III 72 Geberit termékkatalógus 214 / 215

22 WC szerelőelemek kibillenthető nyomólap-rögzítő keret, távolságtartó rögzítőpálcák, működtető pálcák (nyomólap alatt), szellőző és vezérlő egység, transzformátor LED-kijelzővel, kábel csatlakozás dugvillával, 1-es típusú aktív szénszűrő, törmelék elleni védőfedél, tartópohár öblítőtartályba helyezhető vízkezelő tabletták számára, nedvesség elleni védelem védőcsövön Szín KQ.1 fehér / szálcsiszolt alumínium KR.1 fekete / fényezett alumínium 74 1 Geberit termékkatalógus 214 /

23 WC szerelőelemek Geberit Sigma4 működtető nyomólap, ventilátorral, üveg (6) 2 mennyiséges öblítés Duofix WC szerelőelemmel építhető össze Elölről történő működtetés A WC-csészéből történő közvetlen szagelszíváshoz Aktív szénszűrő segítségével történő szagsemlegesítéshez Legfeljebb 6 cm burkolatvastagságú szerelőfalakba való beépítésre (hosszabbító készlettel) Klór vagy oxidáló összetevő elemek nélküli vízkezelő tabletta behelyezéséhez Twinline, Kappa, Delta, Sigma 8 cm-es, UP3 és UP7 falsík alatti öblítőtartályokkal való alkalmazásra nem használható Szűrőfunkciós szagelszívás a falsík alatti öblítőtartályba beépítve Szerszám nélkül összeszerelhető szellőző és vezérlő egység radiális ventilátorral LED-kijelző szűrőcseréhez Szagsemlegesítés aktív szénszűrővel Nyomógomb a szagelszívás be- és kikapcsolásához A szagelszívás automatikus kikapcsolása előre beállított működési idő után Az aktív szénszűrő szerszám nélkül cserélhető Vízkezelő tabletták szerszám nélkül behelyezhetőek az öblítőtartályba Termékjellemzők Működtető erő < 2 N Alapanyag üveg/alumínium - kompozit műanyag Névleges feszültség 23 V AC Hálózati frekvencia 5 Hz Üzemi feszültség 12 V DC Teljesítményfelvétel 3 W Szagelszívás levegő térfogatáram 8,5 m 3 /h Érintésvédelmi osztály IPX4 Védelmi osztály III 74 Geberit termékkatalógus 214 / 215

24 WC szerelőelemek kibillenthető nyomólap-rögzítő keret, távolságtartó rögzítőpálcák, működtető pálcák (nyomólap alatt), szellőző és vezérlő egység, transzformátor LED-kijelzővel, kábel csatlakozás dugvillával, 1-es típusú aktív szénszűrő, törmelék elleni védőfedél, tartópohár öblítőtartályba helyezhető vízkezelő tabletták számára, nedvesség elleni védelem védőcsövön Szín SI.1 fehér üveg / alumínium SJ.1 fekete üveg / alumínium SQ.1 barna üveg / alumínium Aktív szénszűrő szagelszívó ventilátorhoz Geberit termékkatalógus 214 /

25 WC szerelőelemek Geberit Duofix WC szerelőelem álló WC részére, Sigma 12 cm-es öblitőtartállyal, gyerekek részére R½ Szárazépítéshez Részleges vagy mennyezetig érő előtétfalakba történő beépítéshez Mennyezetig érő installációs falakba való beépítésre Részleges vagy mennyezetig érő Geberit Duofix rendszerfalakba történő beépítéshez Talpon álló gyerek WC-khez 1 mennyiséges öblítés Sigma1 nyomólappal, 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal, öblítés/stop működtetés Tango nyomólapokkal Padlószerkezet vastágsága - 2 cm Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Keret rögzítésre szolgáló furatokkal, ø 9 mm, fakeretes szerkezetekre való rögzítéshez 2 cm között állítható horganyzott lábazat Csúszásgátló lábazat Magasságban állítható kereszttartó öblítőcsőhöz Páralecsapódás ellen szigetelt, falsík alatti öblítőtartály elölről történő működtetéssel Azonnali utóöblítési lehetőség gyári beállításnál A falsík alatti öblítőtartályon a szerelési és szerviz munkálatok szerszám nélkül elvégezhetők Vízcsatlakozási lehetőség hátul vagy felül középen Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól A szerviznyílás építési törmelék elleni védelme méretezhető Bedugott öblítőív Termékjellemzők Víznyomás tartomány,1 1 bar Víznyomás tartomány 1 1 kpa A víz maximális üzemi hőmérséklete 25 C Öblítővíz-mennyiség gyári beállítása 6 és 3 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Kis öblítővíz-mennyiség beállítási tartománya 3 4 l 76 Geberit termékkatalógus 214 / 215

26 WC szerelőelemek vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, törmelék elleni védőfedél a szerviz nyíláshoz, 1 törmelék elleni védődugó, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus 214 /

27 WC szerelőelemek Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, állítható oldaltámasszal R½ R½ / cm vagy 23 cm rögzítéstávolságú fali WC-hez Könnyűszerkezetes vagy falazott falba építhető Parapet előtétfal építésére hagyományos falazott vagy könnyűszerkezetes fal elé Használható hátsó falhoz rögzítés nélkül Alkalmas UW5 és UW75 profilok közé való beépítésre Szűk helyiségekbe vagy falmélyedésekbe való beépítésre Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Falsík alatti öblítőtartály páralecsapódás ellen szigetelt Elölről működtethető Sigma 12cm-es tartály 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés/Stop működtetés Tango nyomólapokkal Állítható öblítővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszerelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Szerszám nélkül szerelhető hangszigetelt lefolyóív, 8 pozícióba mélységben állítható, állítható tartomány 45 mm Önrögzülő láb az elem szerszám nélküli magasságbeállításához Horganyzott lábak, fokozat nélkül beállíthatók 2 cm között Kiegészítővel alkalmas kis csatlakozófelületű függesztett WC-kerámiákhoz Beépített gipszkarton tartók 78 Geberit termékkatalógus 214 / 215

28 WC szerelőelemek 8-13 cm szélességben állítható szerelőelem 4 pontos rögzítés az épület szerkezetéhez Termékjellemzők Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés/Stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, törmelék elleni védődugó, törmelék elleni védőfedél a szerviz nyíláshoz, öblítőív, védőcső AquaClean berendezés vízcsatlakoztatására, 2 db M12 menetes szár a kerámia rögzítésére, ø 9 mm méretű bekötő készlet a WC-hez, PE- HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, falsík előtti szerelőkészlet, gipszkarton tartó elem parapetfal építéséhez, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus 214 /

29 WC szerelőelemek Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, sarok kivitel R½ / Sarokba történő szereléshez, hagyományos falazott vagy könnyűszerkezetes fal elé Geberit AquaClean berendezés csatlakoztatására Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Elölről működtethető Sigma 12cm-es tartály 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés/Stop működtetés Tango nyomólapokkal Állítható öblítővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszerelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Falsík alatti öblítőtartály páralecsapódás ellen szigetelt Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Kihúzható profilok a falcsatlakoztatáshoz és gipszkartonrögzítésre Falhoz rögzítés variálható 3 -tól 6 -ig A lábak nem az elem szélén vannak, így a lefolyóív oldalsó elhúzása nem lehetséges Alátámasztás az elülső, felső és oldalsó gipszkartonburkolathoz Mélységben állítható elem Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis 8 Geberit termékkatalógus 214 / 215

30 WC szerelőelemek Termékjellemzők Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés/Stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, öblítőív, védőcső AquaClean berendezés vízcsatlakoztatására, törmelék elleni védődugó, beépítő készlet elektromos csatlakoztatáshoz, törmelék elleni védőfedél a szerviz nyíláshoz, 2 db M12 menetes szár a kerámia rögzítésére, ø 9 mm méretű, PE-HD anyagú WC lefolyócső, PE-HD, ø 9/11 mm átmeneti idom, ø 9 mm méretű bekötő készlet a WC-hez, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus 214 /

31 WC szerelőelemek Geberit Duofix 45 -os V profil sarok Duofix WC elem gipszkartonozáshoz Sarok Duofix WC elem gipszkartonozásához Horganyzott 2 db alátét profillemez 45 /9, rögzítőanyag Geberit fali WC bekötőív 45 L 45 a d1 d K Minden féle szennyvízvezetékhez Vízszintes kivezetésű szaniter berendezéshez Termékjellemzők Könyök 45 Alapanyag PE-HD ajakos tömítés EPDM, építési törmelék elleni fedél dø d1ø Szög a L K Szín [mm] [mm] [ ] [cm] [cm] [cm] ,7 3 fekete Geberit termékkatalógus 214 / 215

32 Geberit Duofix WC szerelőelem fali WC részére tartály nélkül Geberit Duofix szerelőelemek WC szerelőelemek / cm vagy 23 cm rögzítéstávolságú fali WC-hez Padlószerkezet vastágsága - 2 cm Könnyűszerkezetes teljes belmagasságú vagy parapetfalba való beépítésre hagyományos falazott vagy könnyűszerkezetes fal elé Duofix rendszer, teljes belmagasságú falba Falazott falba Geberit AquaClean berendezés csatlakoztatására Szerelőelem magasság: 112 cm Keret rögzítésre szolgáló furatokkal, ø 9 mm, fakeretes szerkezetekre való rögzítéshez Horganyzott lábak, fokozat nélkül beállíthatók 2 cm között Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Magasságban és mélységben állítható vízálló rétegelt fából készült rögzítőlemez a falsík alatti idomok rögzítésére Előszerelt MeplaFix adapter Önrögzülő láb az elem szerszám nélküli magasságbeállításához MeplaFix csatlakozó könyök, R 1/2", Szerelő alaplemez központi elszíváshoz, MeplaFix adapter, ø 2 mm, 2 db M12 menetes szár a kerámia rögzítésére, rögzítőanyag Geberit termékkatalógus 214 /

33 WC szerelőelemek Geberit Duofix WC szerelőelem fali WC részére, Sigma 12cm-es öblítőtartállyal, állítható csészemagassággal 42 5 R½ Padlószerkezet vastágsága - 2 cm Könnyűszerkezetes teljes belmagasságú vagy parapetfalba való beépítésre hagyományos falazott vagy könnyűszerkezetes fal elé Duofix rendszer, teljes belmagasságú falba Fali WC-hez 18 cm-es rögzítési távolsággal 62 cm-nél hosszabb fali WC-k részére Geberit AquaClean berendezés csatlakoztatására Nem bebetonozható Nem alkalmas falazásra Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Elölről működtethető Sigma 12cm-es tartály 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal 1 mennyiséges öblítés Sigma1 nyomólappal Öblítés/Stop működtetés Tango nyomólapokkal Állítható öblítővíz-mennyiség Azonnali utóöblítési lehetőség gyári beállításnál Szerszám nélküli készreszerelhető és szervizelhető falsík alatti öblítőtartály Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Vízcsatlakozási lehetőség hátul vagy felül középen Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Hangcsillapított lefolyóív rögzítés Utólag állítható magasságú WC-csésze, cm 84 Geberit termékkatalógus 214 / 215

34 WC szerelőelemek Rugalmas WC lefolyóív Önrögzülő láb az elem szerszám nélküli magasságbeállításához Horganyzott lábak, fokozat nélkül beállíthatók 2 cm között Keret rögzítésre szolgáló furatokkal, ø 9 mm, fakeretes szerkezetekre való rögzítéshez Páralecsapódás ellen szigetelt, falsík alatti öblítőtartály elölről történő működtetéssel Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre Termékjellemzők Víznyomás tartomány,1 1 bar A víz maximális üzemi hőmérséklete 25 C Kis öblítővíz-mennyiség beállítási tartománya 3 4 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Öblítővíz-mennyiség gyári beállítása 6 és 3 l Öblítés/Stop öblítővíz-mennyiség 4,5 / 6 / 7,5 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, öblítőív, törmelék elleni védődugó, törmelék elleni védőfedél a szerviz nyíláshoz, Építési törmelék elleni védelem öblítőívek és lefolyóívek állítási tartományához, 2 db M12 menetes szár a kerámia rögzítésére, védőcső AquaClean berendezés vízcsatlakoztatására, beépítő készlet elektromos csatlakoztatáshoz, ø 9 mm méretű bekötő készlet a WC-hez, WC lefolyóív ø 9 mm, PE-HD, ø 9/11 mm átmeneti idom, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus 214 /

35 WC szerelőelemek Geberit fedlap állítható WC magasságú szerelőelemhez A kész felületen látható nyílás letakarásához Sigma (UP3/32) tartállyal szerelt Geberit Duofix fali WC szerelőelem szereléséhez, a Geberit AquaClean önálló berendezésekhez, állítható magasságú Fali WC-hez 18 cm-es rögzítési távolsággal 2 hangszigetelő tábla, 2 db hangszigetelő alátét Geberit Duofix WC szerelőelem fali WC részére, Sigma 8cm-es öblítőtartállyal, vékony 59 R½ / Könnyűszerkezetes vagy falazott falba építhető 18 cm vagy 23 cm rögzítéstávolságú fali WC-hez Geberit AquaClean berendezés csatlakoztatására Nem bebetonozható 86 Geberit termékkatalógus 214 / 215

36 WC szerelőelemek Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Önhordó kialakítás Szerelőelem magasság: 112 cm M12 rögzítés a WC csésze részére, rögzítési távolság 18 cm vagy 23 cm UP72 falsík alatti öblítőtartály elölröl történő működtetéssel Falsík alatti öblítőtartály páralecsapódás ellen szigetelt Szerszám nélkül visszatörhető csempézősablon és felszerelhető törmelék elleni védőfedél Vízcsatlakozás fent, oldalt vagy bal oldalon Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Szerszám nélkül összeköthető a flexibilis cső a sarokszeleppel Hangszigetelt működtető pálca (nyomólap alatt) gyorsan, szerszám nélkül szerelhető Öblítés/Stop működtetés Tango nyomólapokkal 1 mennyiséges öblítés Sigma1 nyomólappal 2 mennyiséges öblítés Sigma8, Sigma7, Sigma6, Sigma5, Sigma2, Sigma1 vagy Bolero működtető nyomólappal Állítható öblítővíz-mennyiség Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Lefolyóív mélysége: 9 cm A lefolyóív rögzítő mélységben állítható és hangszigetelt C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Horganyzott lábak, beállíthatók 12 cm között Önrögzülő láb az elem szerszám nélküli magasságbeállításához Szerelőelem mélység: 8 cm Szerszám nélkül felszerelhető és elzárható univerzális sarokszelep, MeplaFix kompatibilis Termékjellemzők Öblítővíz-mennyiség gyári beállítása Nagy öblítővíz-mennyiség beállítási tartománya Kis öblítővíz-mennyiség Öblítés/Stop öblítővíz-mennyiség 6 és 3 l 6 / 9 l 3 l 6 / 9 l vízcsatlakozás R 1/2" kézikerékkel ellátott sarokszeleppel, 2 db törmelék elleni védődugó, törmelék elleni védőfedél a szerviz nyíláshoz, öblítőív, 2 db M12 menetes szár a kerámia rögzítésére, ø 9 mm méretű bekötő készlet a WC-hez, WC lefolyóív, PE-HD, ø 9 mm, meghosszabbított, PE-HD, ø 9/11 mm átmeneti idom, védőcső AquaClean berendezés vízcsatlakoztatására, 2 db rögzítőtalp, rögzítőanyag Nem része a terméknek: nyomólap Geberit termékkatalógus 214 /

37 WC szerelőelemek Geberit Duofix szerelőelem fali WC részére, Omega öblítőtartállyal, 82 cm magas, fentről/ elölről működtethető új R½ 75 18/ Padlószerkezet vastágsága - 2 cm Könnyűszerkezetes teljes belmagasságú vagy parapetfalba való beépítésre hagyományos falazott vagy könnyűszerkezetes fal elé Duofix rendszer, teljes belmagasságú falba Fali WC-khez 62 cm hosszig 2 mennyiséges öblítéshez Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Keret rögzítésre szolgáló furatokkal, ø 9 mm, fakeretes szerkezetekre való rögzítéshez Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre A keret elő van készítve kisebb felfekvési felülettel rendelkező WC-csészék alátámasztására 2 cm között állítható horganyzott lábazat Csúszásgátló lábazat A csatlakozókönyök szerszám nélkül összeszerelhető különböző mélységekben, állíthatósági tartomány: 45 mm Hangcsillapított lefolyóív rögzítés Páralecsapódás ellen szigetelt, felülről vagy elölről működtethető falsík alatti öblítőtartály Azonnali utóöblítési lehetőség gyári beállításnál A falsík alatti öblítőtartályon a szerelési és szerviz munkálatok szerszám nélkül elvégezhetők Vízcsatlakozás oldalt balra vagy a hátul balra Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól A szerviznyílás építési törmelék elleni védelme méretezhető Vízvezeték védőcsővel felszerelve Geberit AquaClean eszközök csatlakozásához Csak Omega nyomólap családdal működtethető 88 Geberit termékkatalógus 214 / 215

38 WC szerelőelemek Termékjellemzők Mértékadó térfogatáram,11 l/s Minimális víznyomás,5 bar Minimális víznyomás 5 kpa Víznyomás tartomány,1 1 bar Víznyomás tartomány 1 1 kpa A víz maximális üzemi hőmérséklete 25 C Öblítővíz-mennyiség gyári beállítása 6 és 3 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Kis öblítővíz-mennyiség beállítási tartománya 3 4 l R 1/2 vízcsatlakozás, kompatibilis a MeplaFix adapterrel, integrált sarokszeleppel és kézikerékkel, törmelék elleni védőfedél a szerviz nyíláshoz, 2 db törmelék elleni védődugó, ø 9 mm méretű bekötő készlet a WC-hez, PE-HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, 2 db M12-es menetes szár, rögzítőanyag Nem része a terméknek: nyomólap Rendelhető: től Geberit termékkatalógus 214 /

39 WC szerelőelemek Geberit Duofix szerelőelem fali WC részére, Omega öblítőtartállyal, 98 cm magas, fentről/ elölről működtethető új R½ / Padlószerkezet vastágsága - 2 cm Könnyűszerkezetes teljes belmagasságú vagy parapetfalba való beépítésre hagyományos falazott vagy könnyűszerkezetes fal elé Duofix rendszer, teljes belmagasságú falba Fali WC-khez 62 cm hosszig 2 mennyiséges öblítéshez Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Keret rögzítésre szolgáló furatokkal, ø 9 mm, fakeretes szerkezetekre való rögzítéshez Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre A keret elő van készítve kisebb felfekvési felülettel rendelkező WC-csészék alátámasztására 2 cm között állítható horganyzott lábazat Csúszásgátló lábazat A csatlakozókönyök szerszám nélkül összeszerelhető különböző mélységekben, állíthatósági tartomány: 45 mm Hangcsillapított lefolyóív rögzítés Páralecsapódás ellen szigetelt, felülről vagy elölről működtethető falsík alatti öblítőtartály Azonnali utóöblítési lehetőség gyári beállításnál A falsík alatti öblítőtartályon a szerelési és szerviz munkálatok szerszám nélkül elvégezhetők Vízcsatlakozás oldalt balra vagy a hátul balra Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól A szerviznyílás építési törmelék elleni védelme méretezhető Vízvezeték védőcsővel felszerelve Geberit AquaClean eszközök csatlakozásához Csak Omega nyomólap családdal működtethető 9 Geberit termékkatalógus 214 / 215

40 WC szerelőelemek Termékjellemzők Mértékadó térfogatáram,11 l/s Minimális víznyomás,5 bar Minimális víznyomás 5 kpa Víznyomás tartomány,1 1 bar Víznyomás tartomány 1 1 kpa A víz maximális üzemi hőmérséklete 25 C Öblítővíz-mennyiség gyári beállítása 6 és 3 l Nagy öblítővíz-mennyiség beállítási tartománya 4,5 / 6 / 7,5 l Kis öblítővíz-mennyiség beállítási tartománya 3 4 l R 1/2 vízcsatlakozás, kompatibilis a MeplaFix adapterrel, integrált sarokszeleppel és kézikerékkel, törmelék elleni védőfedél a szerviz nyíláshoz, 2 db törmelék elleni védődugó, ø 9 mm méretű bekötő készlet a WC-hez, PE-HD, ø 9 mm WC lefolyóív, PE-HD, ø 9/11 mm átmeneti idom, 2 db M12-es menetes szár, rögzítőanyag Nem része a terméknek: nyomólap Rendelhető: től Geberit termékkatalógus 214 /

41 WC szerelőelemek Geberit Duofix szerelőelem fali WC részére, Omega öblítőtartállyal, 112 cm magas, elölről működtethető új R½ / Padlószerkezet vastágsága - 2 cm Könnyűszerkezetes teljes belmagasságú vagy parapetfalba való beépítésre hagyományos falazott vagy könnyűszerkezetes fal elé Duofix rendszer, teljes belmagasságú falba Fali WC-khez 62 cm hosszig 2 mennyiséges öblítéshez Nem bebetonozható Formafújási technológiával készült (hézag,- és résmentes) nyomáspróbázott öblítőtartály Keret rögzítésre szolgáló furatokkal, ø 9 mm, fakeretes szerkezetekre való rögzítéshez Önhordó kialakítás C profilú keret 4/4 cm Szerelőkeret kívűl-belül porszórt felülettel, ultramarin kék színben Végleges padlószintre szereléshez, a láb további 5 cm-rel visszahúzható A rögzítő talp elforgatható, UW 5 és UW 75 U-alakú falprofilokba való beépítésre A keret elő van készítve kisebb felfekvési felülettel rendelkező WC-csészék alátámasztására 2 cm között állítható horganyzott lábazat Csúszásgátló lábazat A csatlakozókönyök szerszám nélkül összeszerelhető különböző mélységekben, állíthatósági tartomány: 45 mm Hangcsillapított lefolyóív rögzítés Páralecsapódás ellen szigetelt, falsík alatti öblítőtartály elölről történő működtetéssel Azonnali utóöblítési lehetőség gyári beállításnál A falsík alatti öblítőtartályon a szerelési és szerviz munkálatok szerszám nélkül elvégezhetők Vízcsatlakozás oldalt balra vagy a hátul balra Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól A szerviznyílás építési törmelék elleni védelme méretezhető Vízvezeték védőcsővel felszerelve Geberit AquaClean eszközök csatlakozásához Csak Omega nyomólap családdal működtethető Geberit termékkatalógus 214 / 215
